大家好呀，今天我们来做的模型是一个潜水面罩，新的一年开始啦~再过不久夏天也就会到来了，亲眼看到海里的生物们肯定比平时在书上才能看到的更快乐，既然现在夏天还未到来，那我们就一起来建一个潜水面罩的模型来期待一下夏天的到来吧！



建模分析


这个模型整体不难，基本上用构线和简单的快捷键就可以做成，所以只要注意把握好每个面之间的关系以及线和点直接的调整就可以将模型做出来。



建模步骤

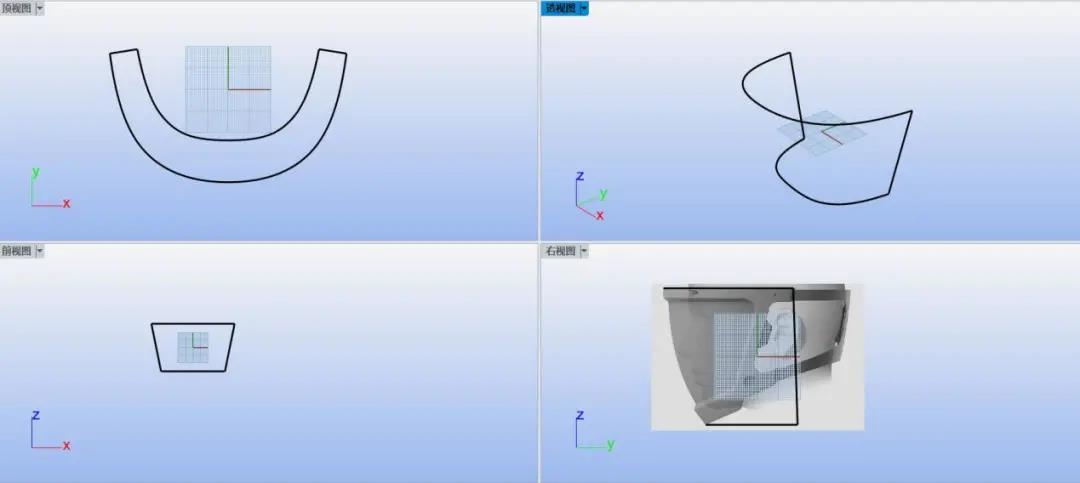

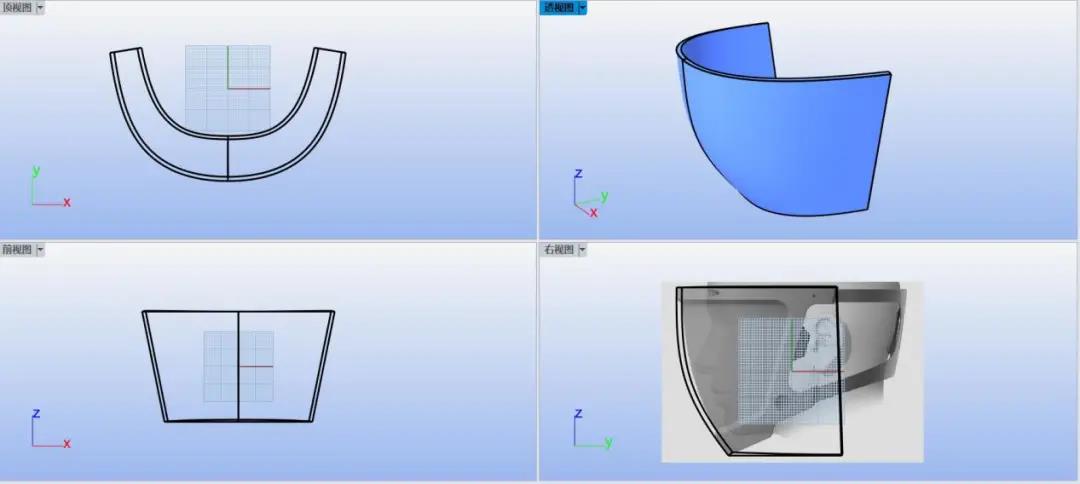

01、导入并将背景对齐到坐标原点。然后画出面罩前半部分大致的形状准备进行放样以及偏移曲面形成一个实体。

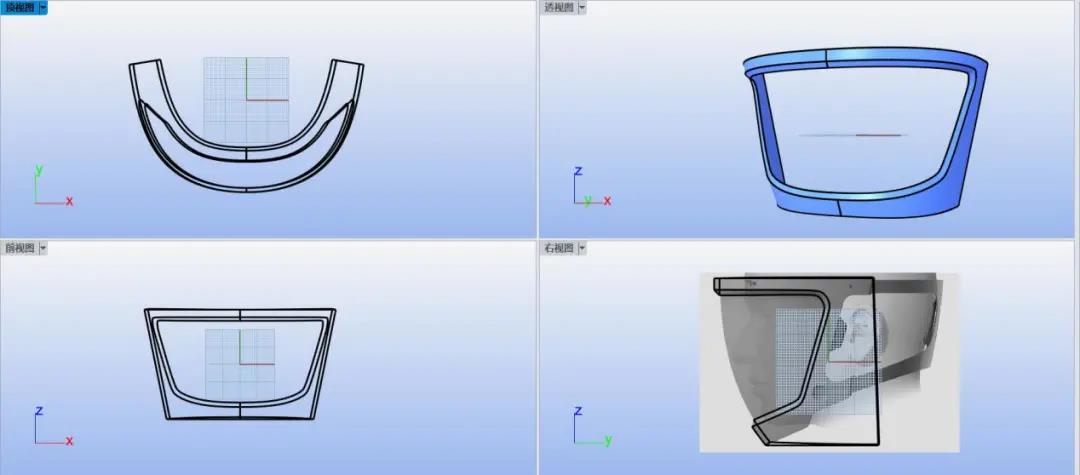

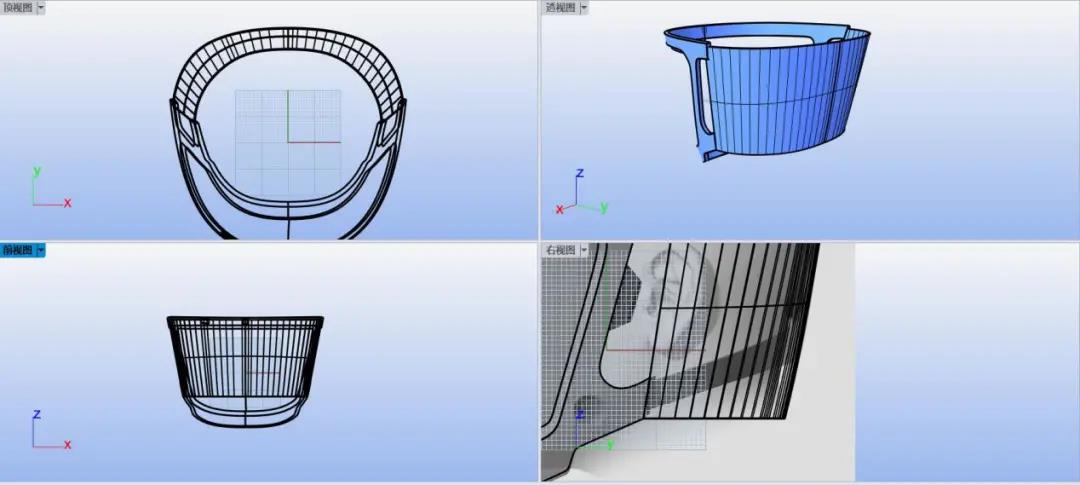

02、进行放样以及偏移厚度，将平面偏移为实体。

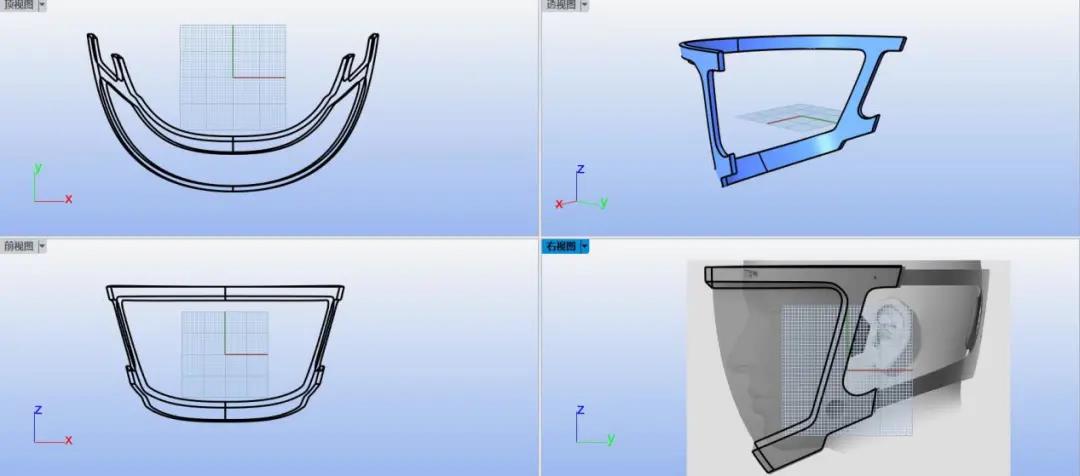

03、偏移出实体之后我们将面罩前后两个面分离出来，分别画线拉伸出面，进行分割之后再合成实体，将前后两个面分割出的边缘进行边缘复制，放样后再进行组合形成一个实体。

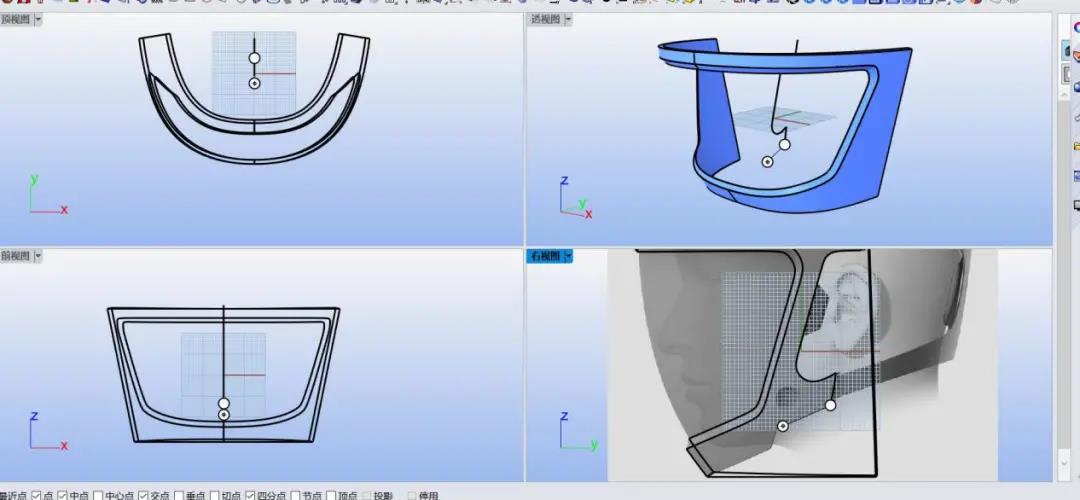

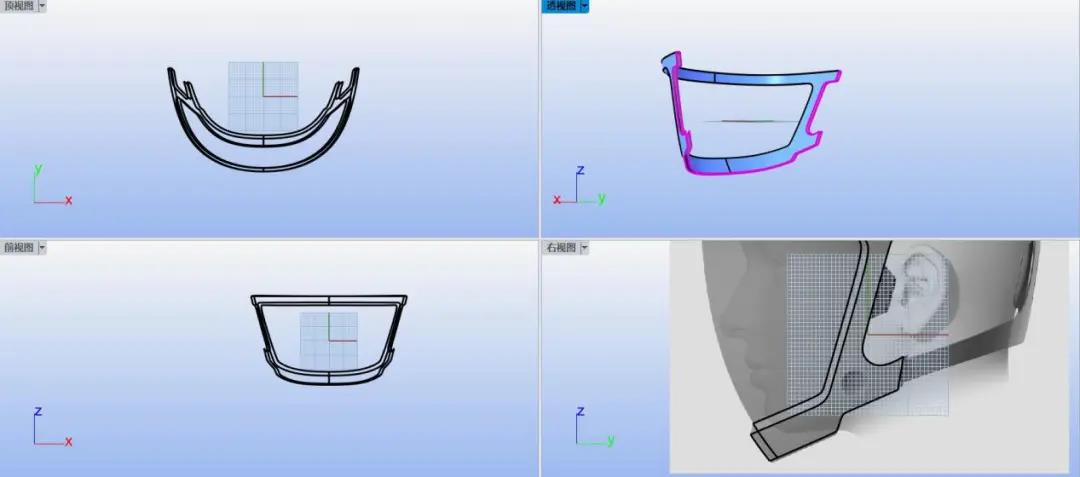

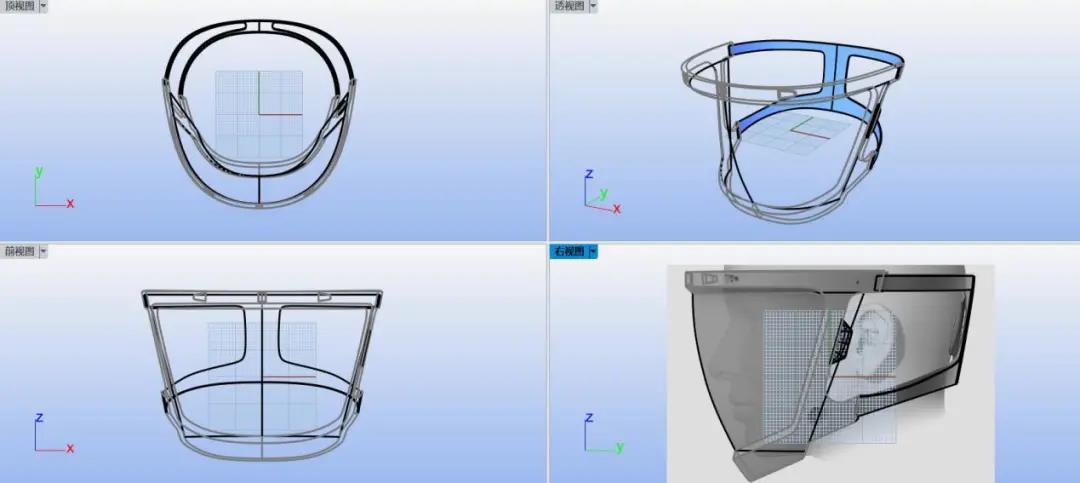

04、我们将面罩前半部分的后面也用线拉伸体的方式进行切割放样以及组合成实体。首先从右视图将面罩的切割线绘制出来。



05、将绘制好的线段进行拉伸成面，将实体进行分割。

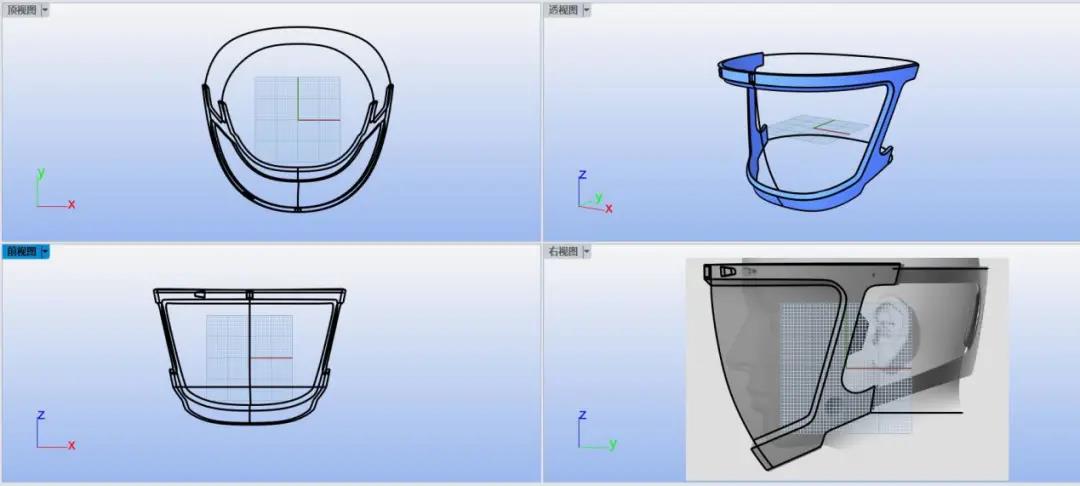

06、分割后将露出的边缘进行边缘复制，分别组合为四段线段后进行双轨生出面，与面罩进行组合生成新的实体。目前为止潜水面罩的前半部分就算是完成啦。

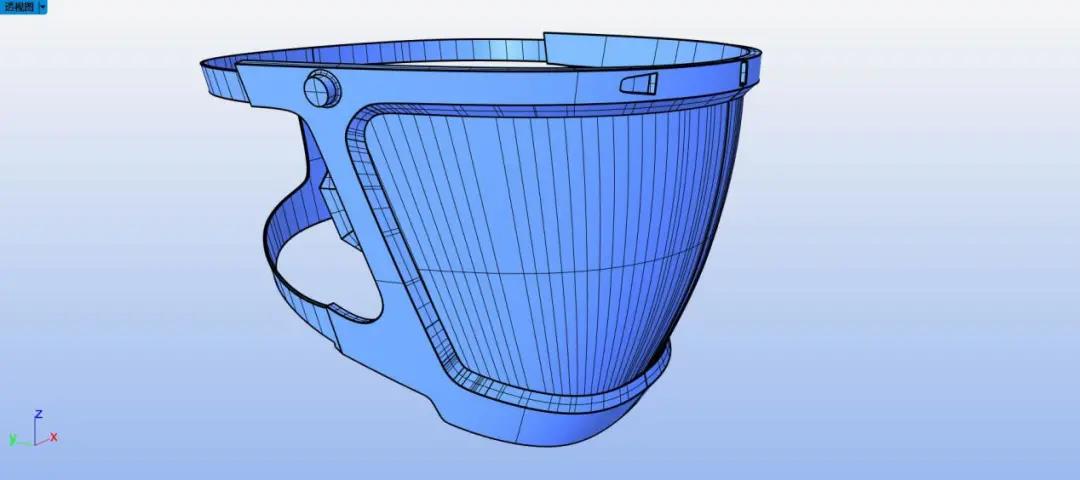

07、现在潜水面罩的前半部分做好了，我们开始进行后半部分的曲线绘制。我们观察以后发现面罩的后半部分的做法也是先按照参考图进行线的调整，再进行放样、偏移曲面来生成实体。

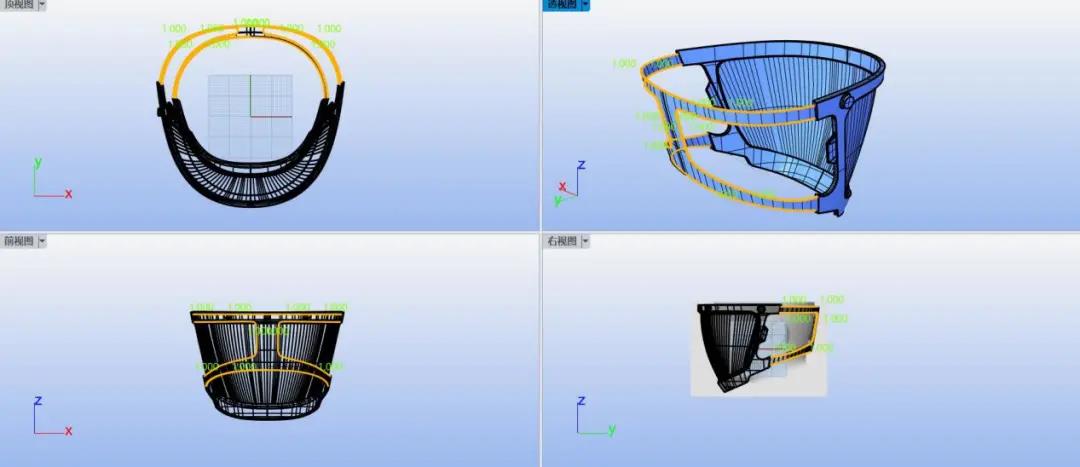

首先绘制后半部分所需的线条，画好一半以后进行镜像或者垂直对齐。




08、将线条放样后偏移出实体，此时我们要注意面罩前半部分的厚度与后半部分厚度的对比。

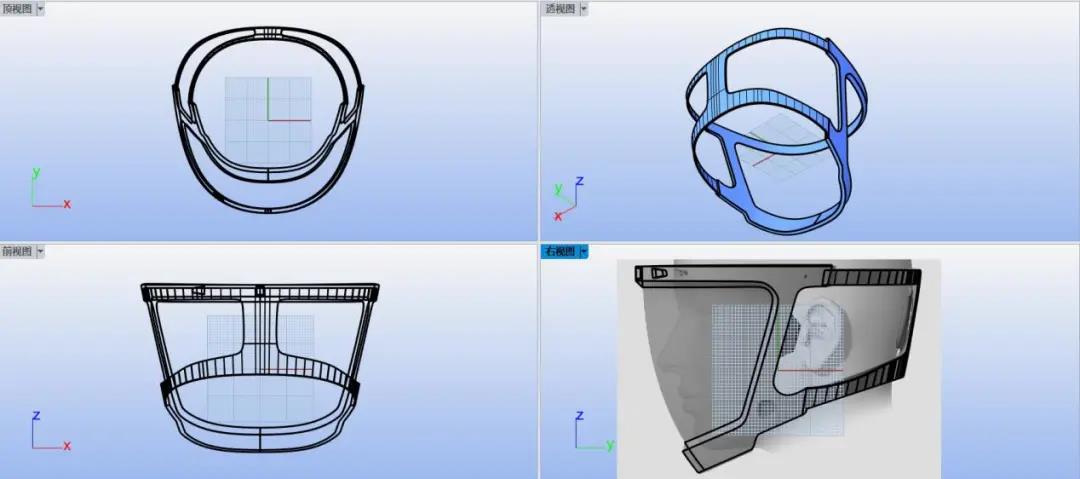

09、对生成的后半部分的实体进行构线、生面以及切割和放样成实体。

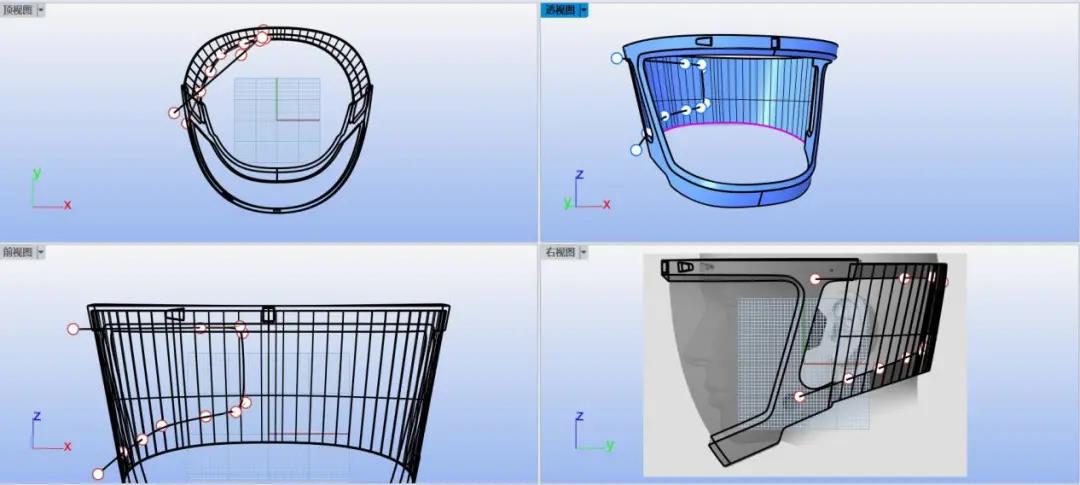

10、构线时我们要注意通过前视图、右视图互相结合的方式将点调整到正确的位置。之后再拉伸出面进行分割。

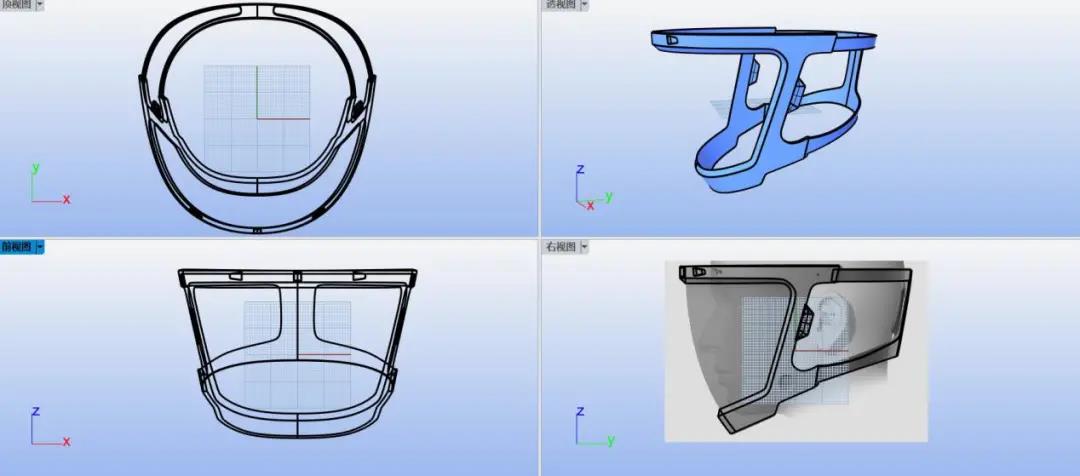

11、同样我们在切割完成后对边缘进行复制组合成线段分别进行双轨，再与面组合成实体。

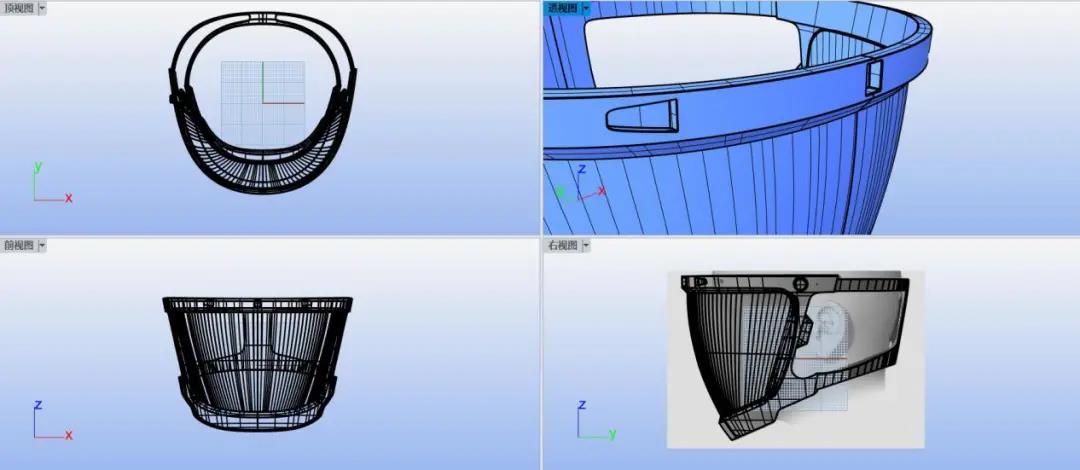

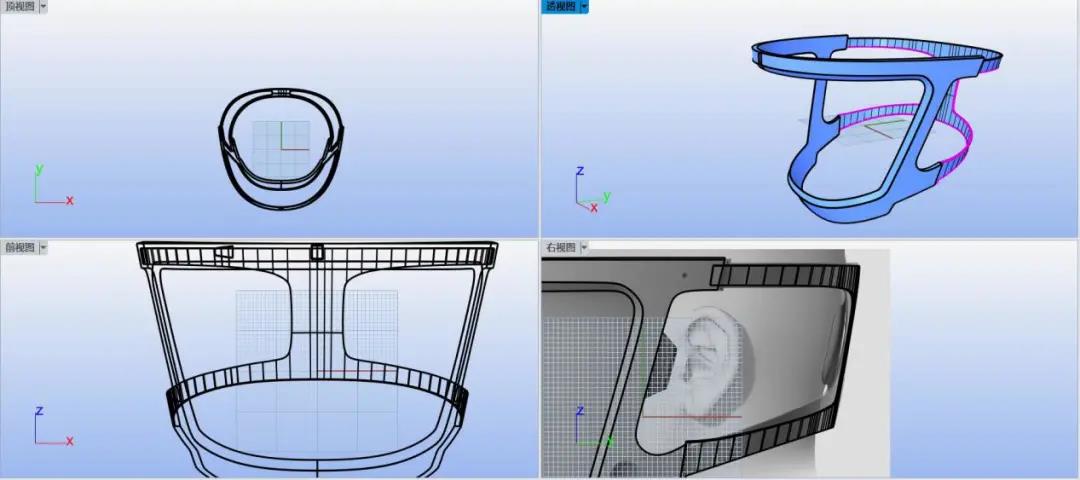

12、将结构线隐藏以便于我们更好的观察模型。



13、接下来进行潜水面罩的玻璃处的建模，我们先按着右视图画出一条结构线，之后复制边框边缘的线进行放样，再偏移厚度便可完成玻璃处的建模。



14、细节处理，面罩上的一些零件可以通过布尔差集、倒圆角或者混接曲面的方法建成。

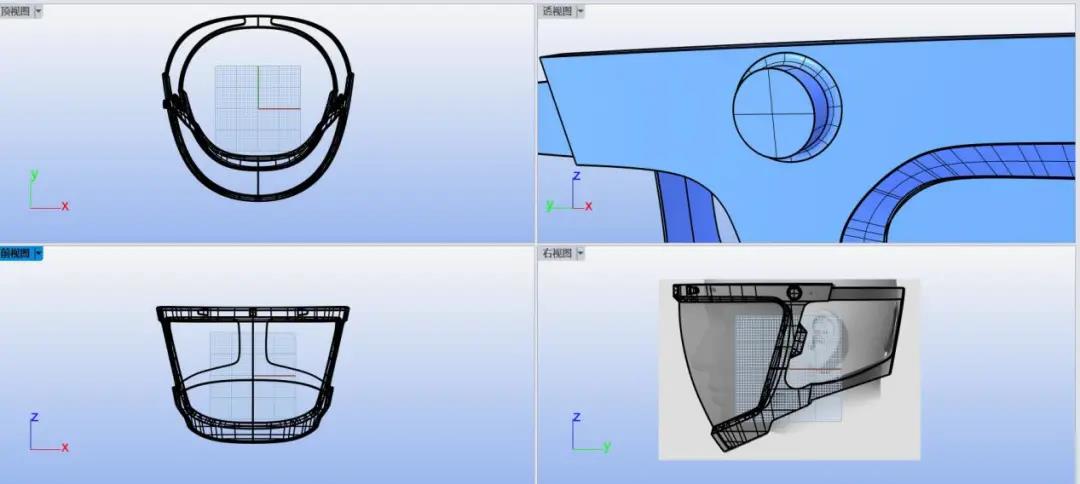

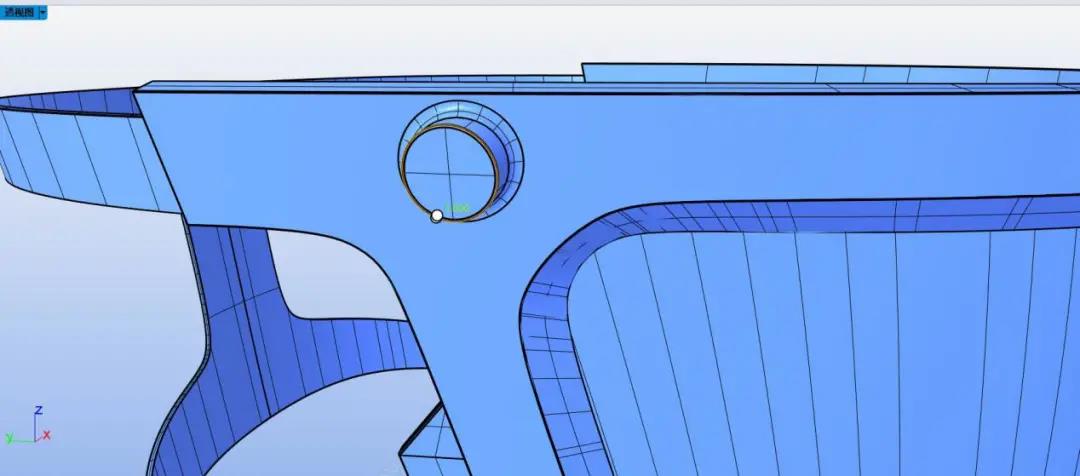

15、绘制圆形调整好角度以后拉伸出实体，与面罩进行布尔并集后，再将边缘进行倒圆角。



16、绘制曲线拉伸成实体后与面罩进行布尔差集，再进行倒圆角。



17、将面罩的后半部分进行边缘倒圆角。

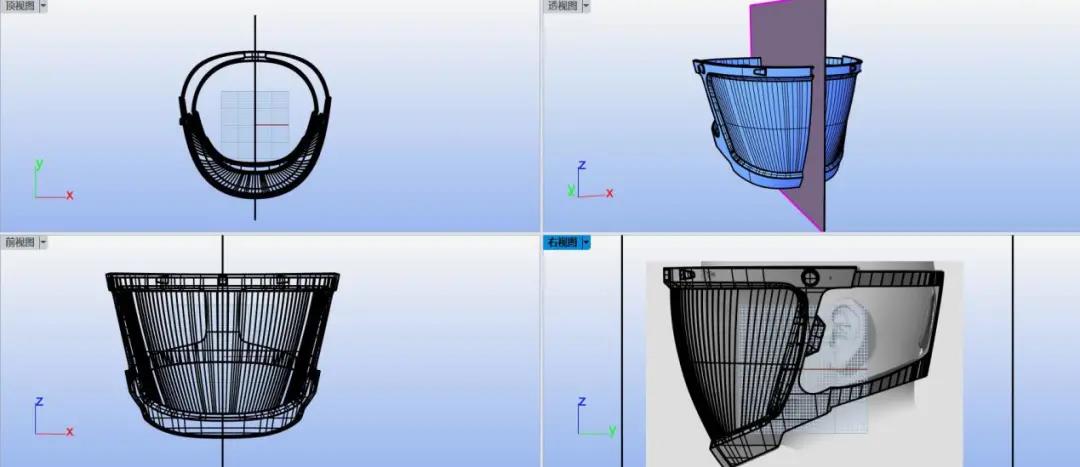

18、将模型从中间分割后进行对称再组合，这样生成的实体两边都会有做好的细节了。

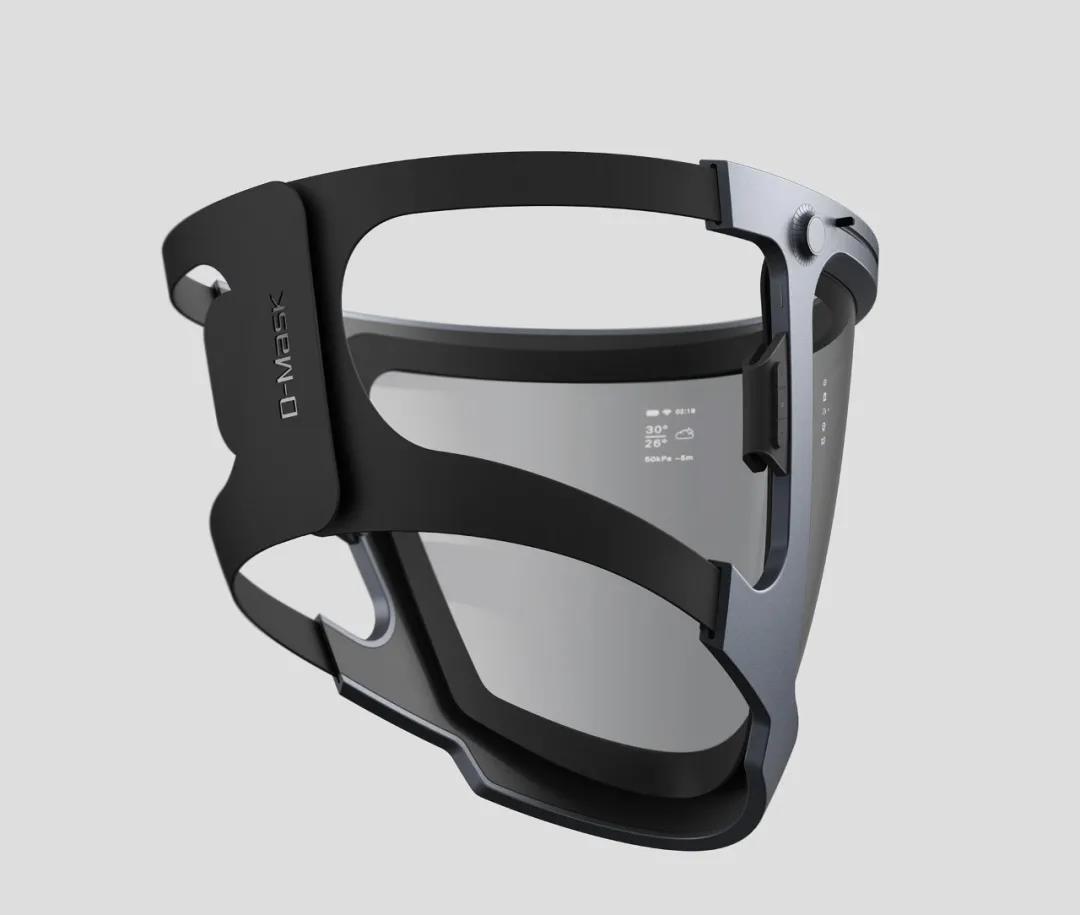

19、模型完成。
