（图文+视频）C4D野教程：小球泼水案例制作全过程

我把它压缩成动图大家一起来看看吧：

图片来源于网络 如侵请联删

是的，这个本来是一个很常见的效果，无论是液体小球还是方形的液体，网上已经有不少类似的教程了。

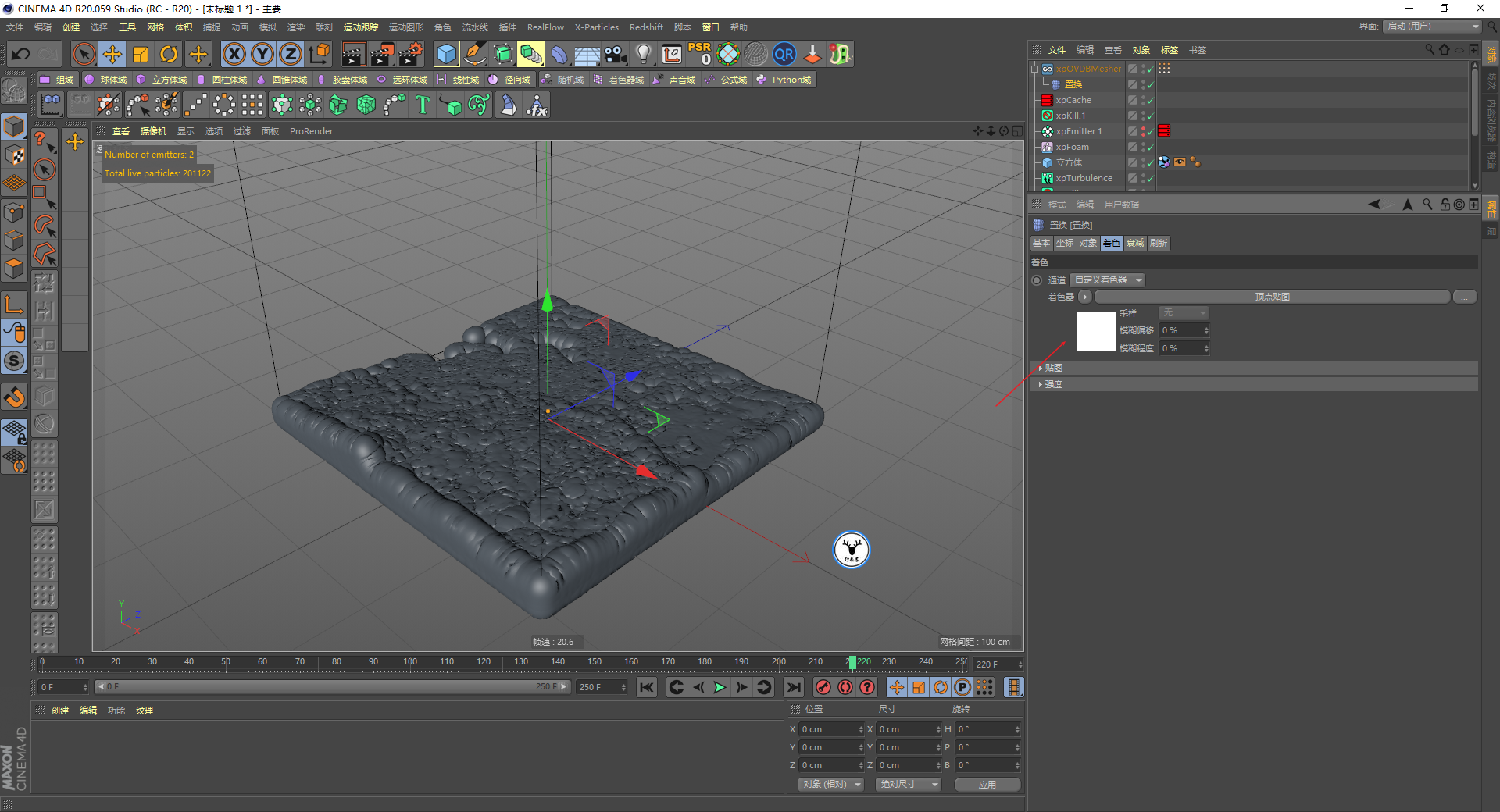

我之前也写过一个类似的方形波浪效果，不过被我做成了“厚浪”：

所以本想着因为最近比较忙，就写个简单的内容，但实际自己在尝试以后，才发现其实还是有很多值得分享的知识点，主要有以下几个：

1、粒子与克隆对象发生碰撞时的注意事项

2、发射器在高速运动的时候，如何解决粒子泄露的问题。

3、摄像机晃动动画如何制作。

4、如何让“厚浪”变薄。

好了，带着以上几个问题一起进入我们今天的小球泼水动画制作过程吧！

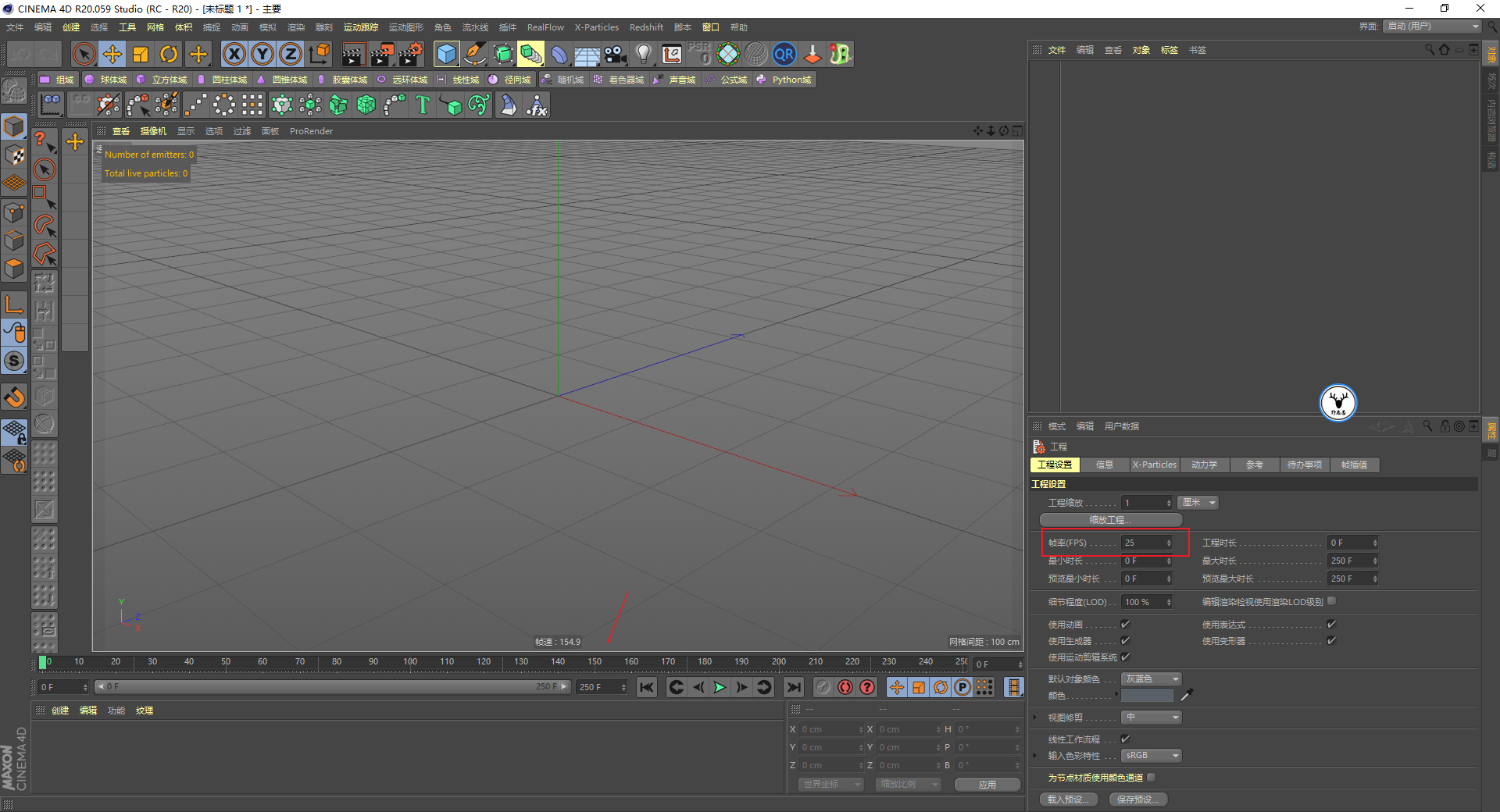

首先打开C4D，把帧速率改为25，这里我还是就做一个10秒的动画吧：

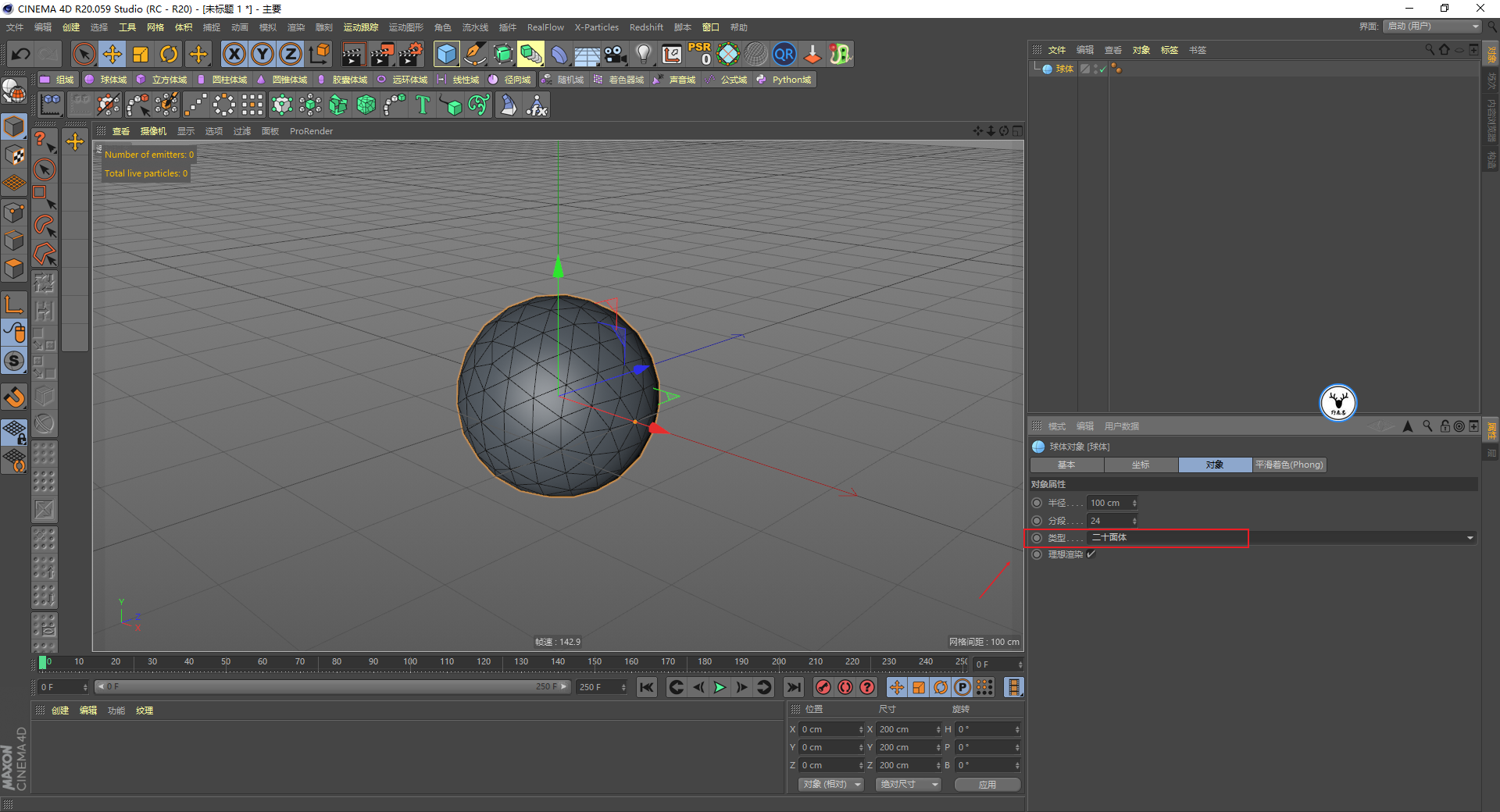

首先新建一个小球，因为要用小球来碰撞，所以将类型改为二十面体比较好一点：

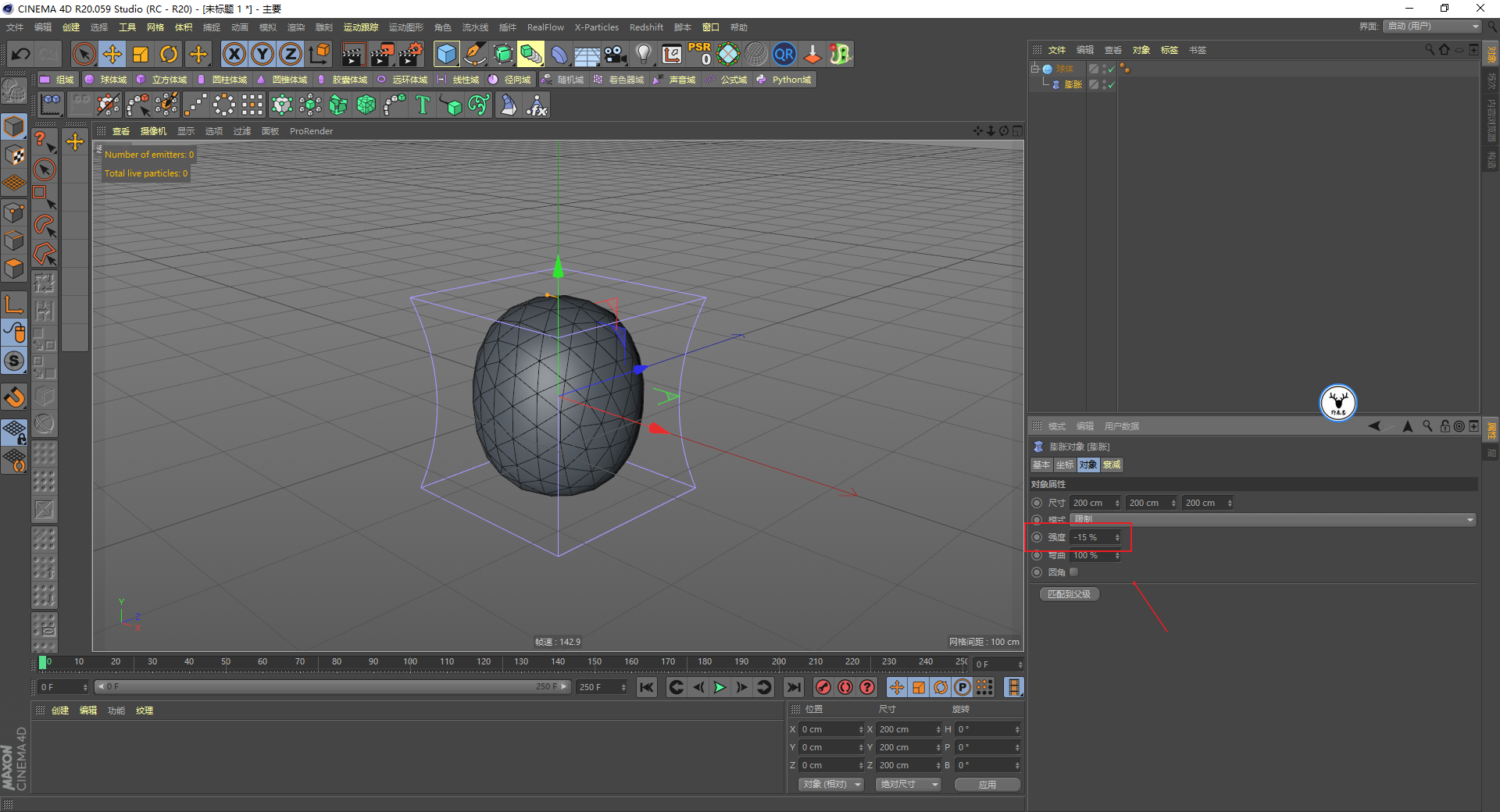

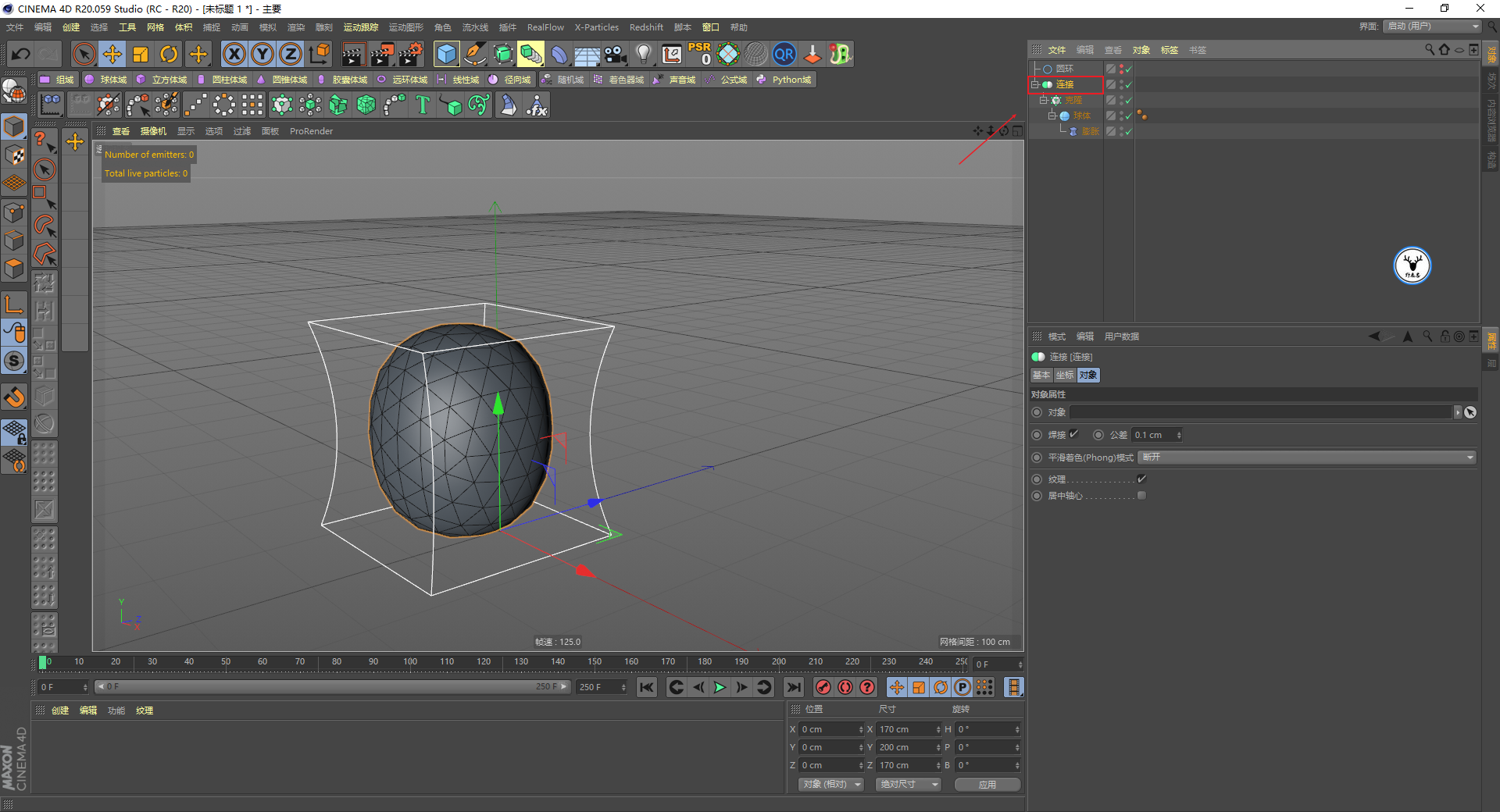

原图是一个椭圆的球，所以我这里给球体添加了一个膨胀变形器，匹配到父级以后收缩了一下：

接下来是给小球做来回晃动的动画了，我尝试过用振动标签，但是有点生硬，并且我自己手K的功夫还不是太好。

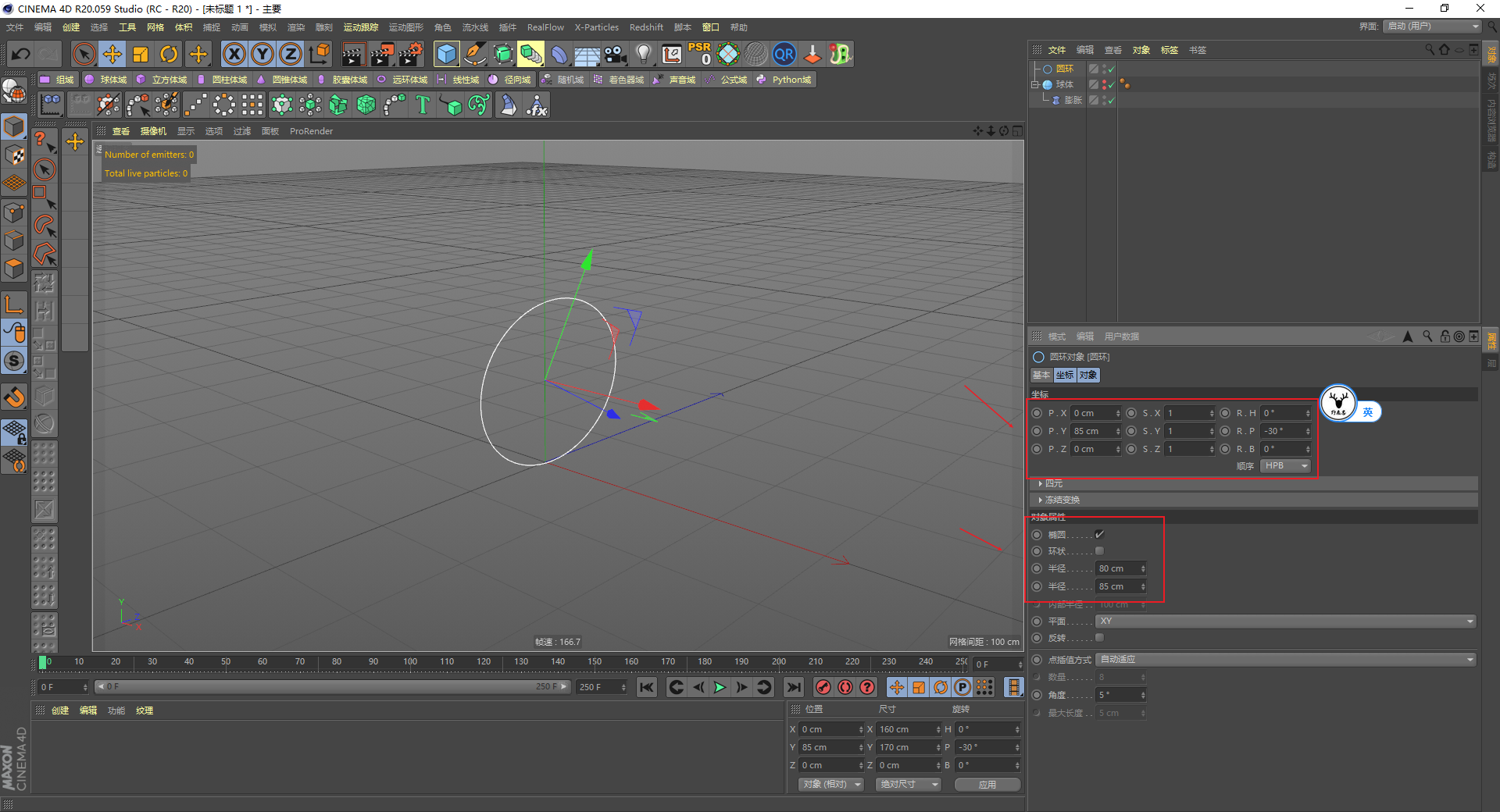

所以我这里选择的是一个讨巧的方法，首先新建一个圆环样条，调整它的尺寸和位置：

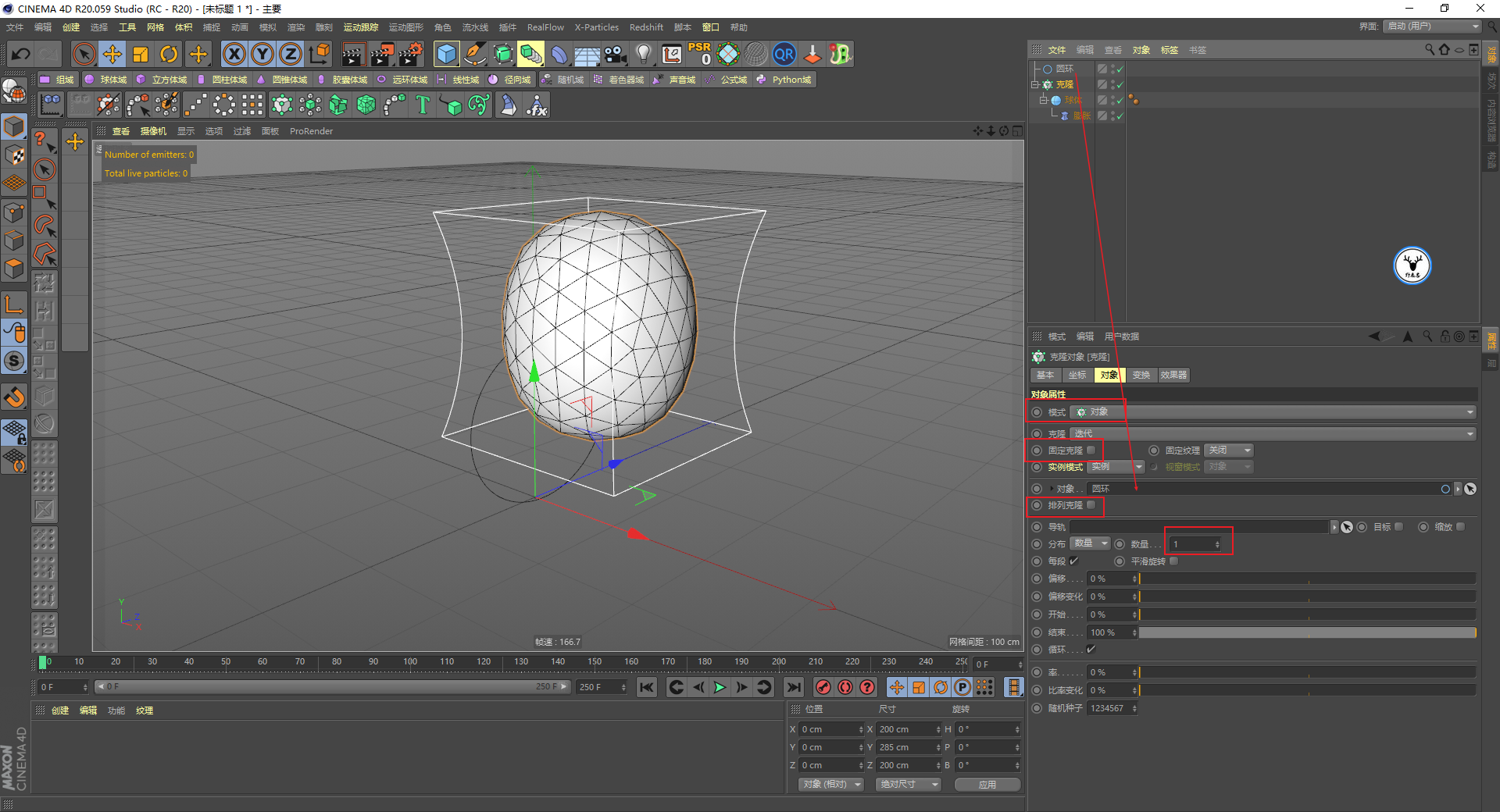

然后新建克隆对象克隆小球，以圆环为对象进行克隆，克隆数量1份，取消勾选固定克隆和排列克隆：

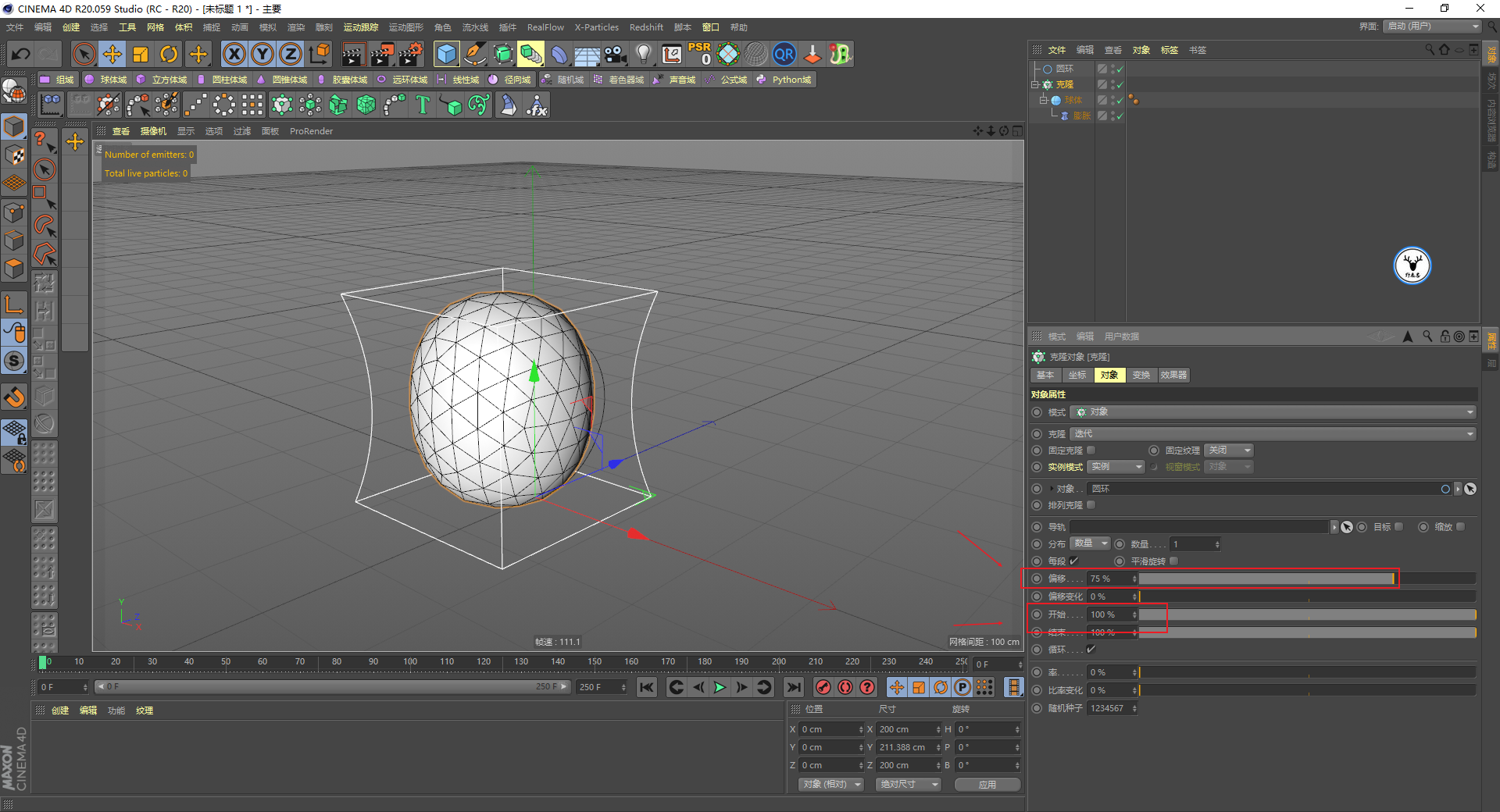

再通过调整开始以及偏移的数值将小球调整到合适的位置以后进行K帧：

这个K帧其实也是很容易控制的，只需要K偏移的关键帧就可以了。

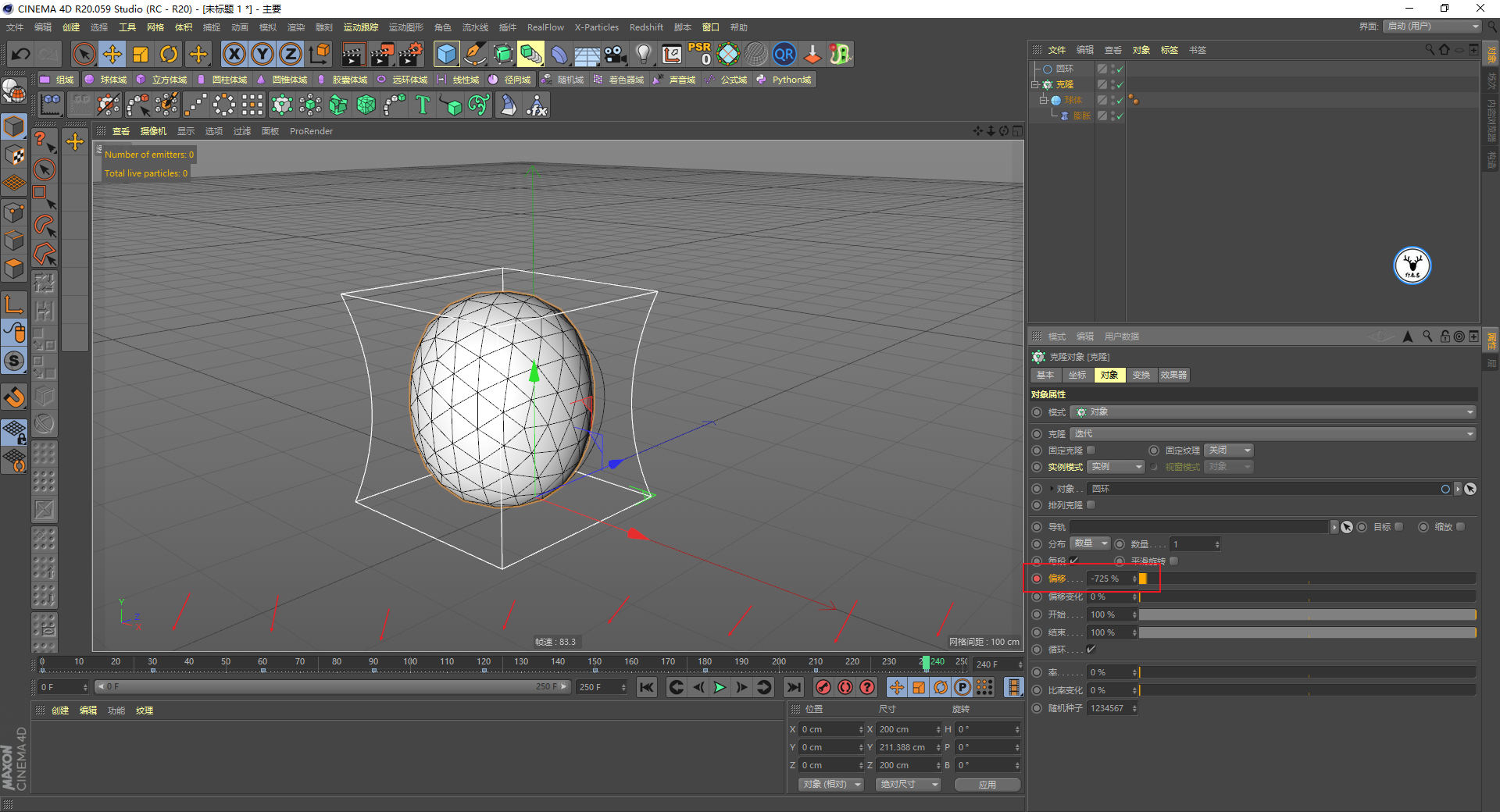

例如我的起始位置是75%，想要小球是正时针运动，你会发现当数值是-25%的时候是一个循环，也就是上一个数值减去100。

于是我这里做的是每30帧一个循环，如此K了9个关键帧：

需要额外注意的是，这个球体我们后面要作为发射器发射粒子，且粒子要和小球发生碰撞。

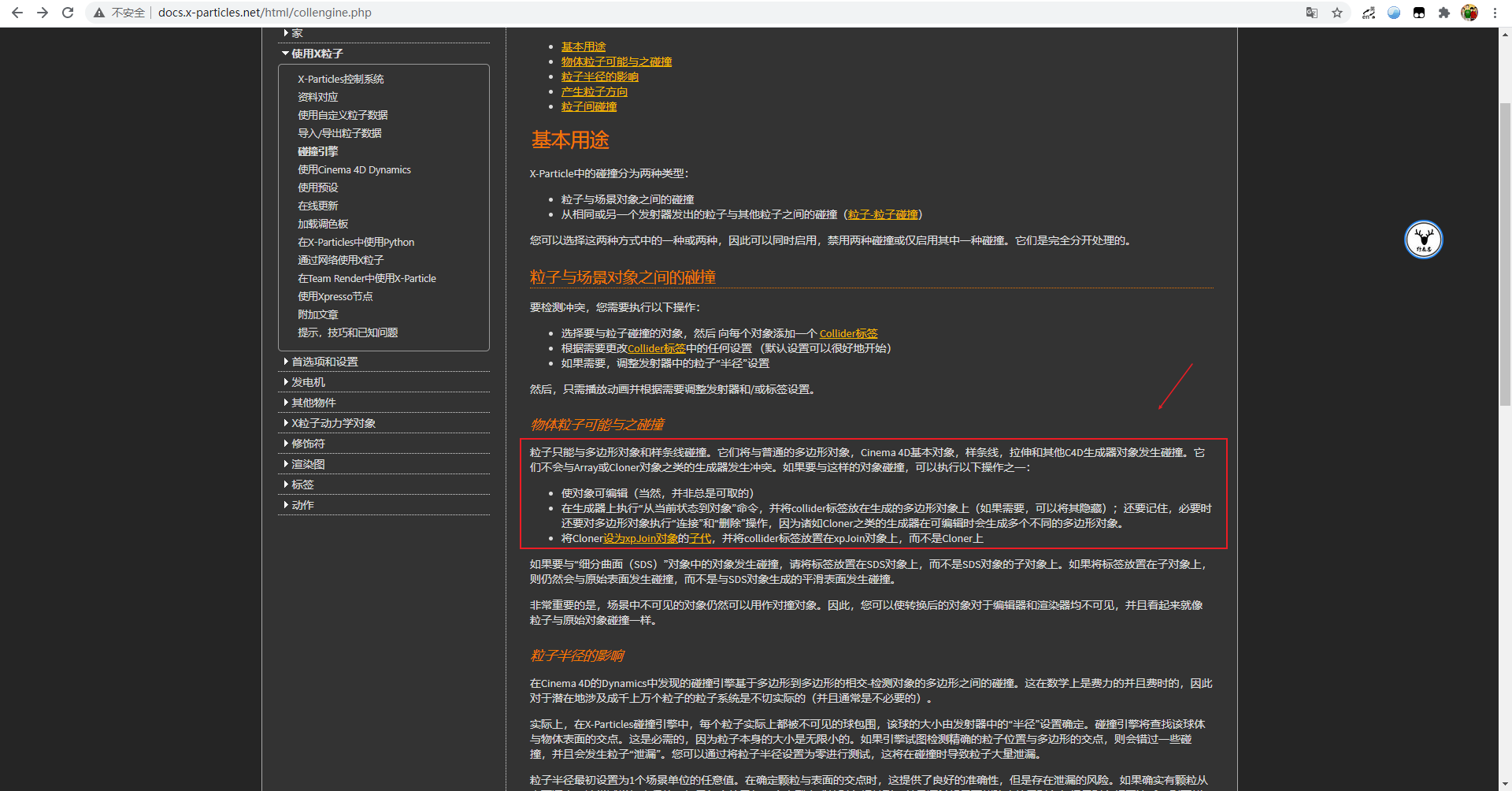

而C4D的克隆对象与XP粒子发生碰撞是会出错的，这是由XP本身的碰撞引擎决定的：

官方提出的解决方案有三个：

1、C掉克隆对象。

2、使用“当前状态转为对象”命令，将克隆对象转换为一个可编辑对象。

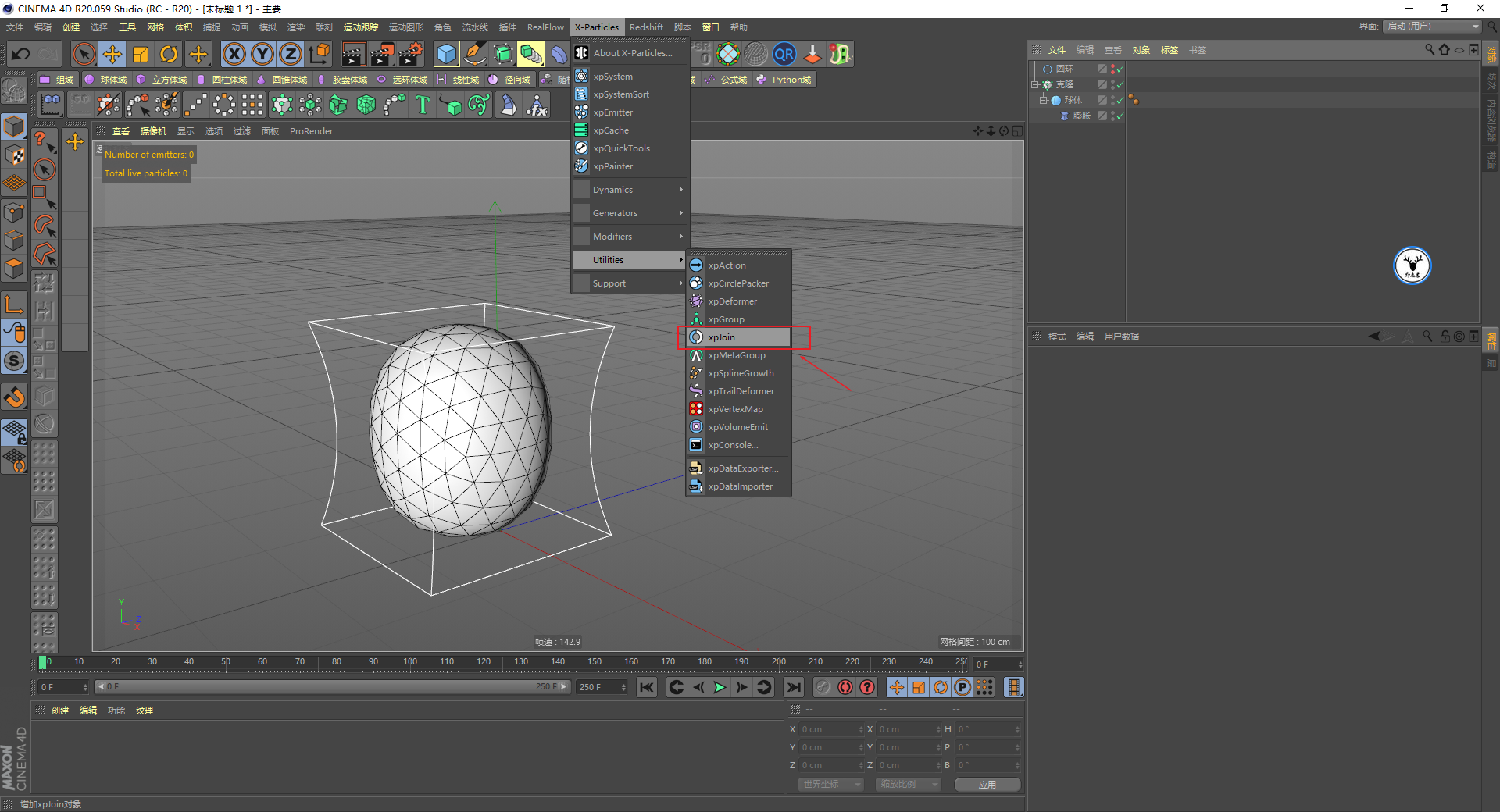

3、给克隆添加一个xpJoin对象。

前面两种方法都不太好，至于这个xpJoin其实就相当于C4D的连接对象，所以我们这里就直接添加个连接，把所有对象都放在它的子集就行了：

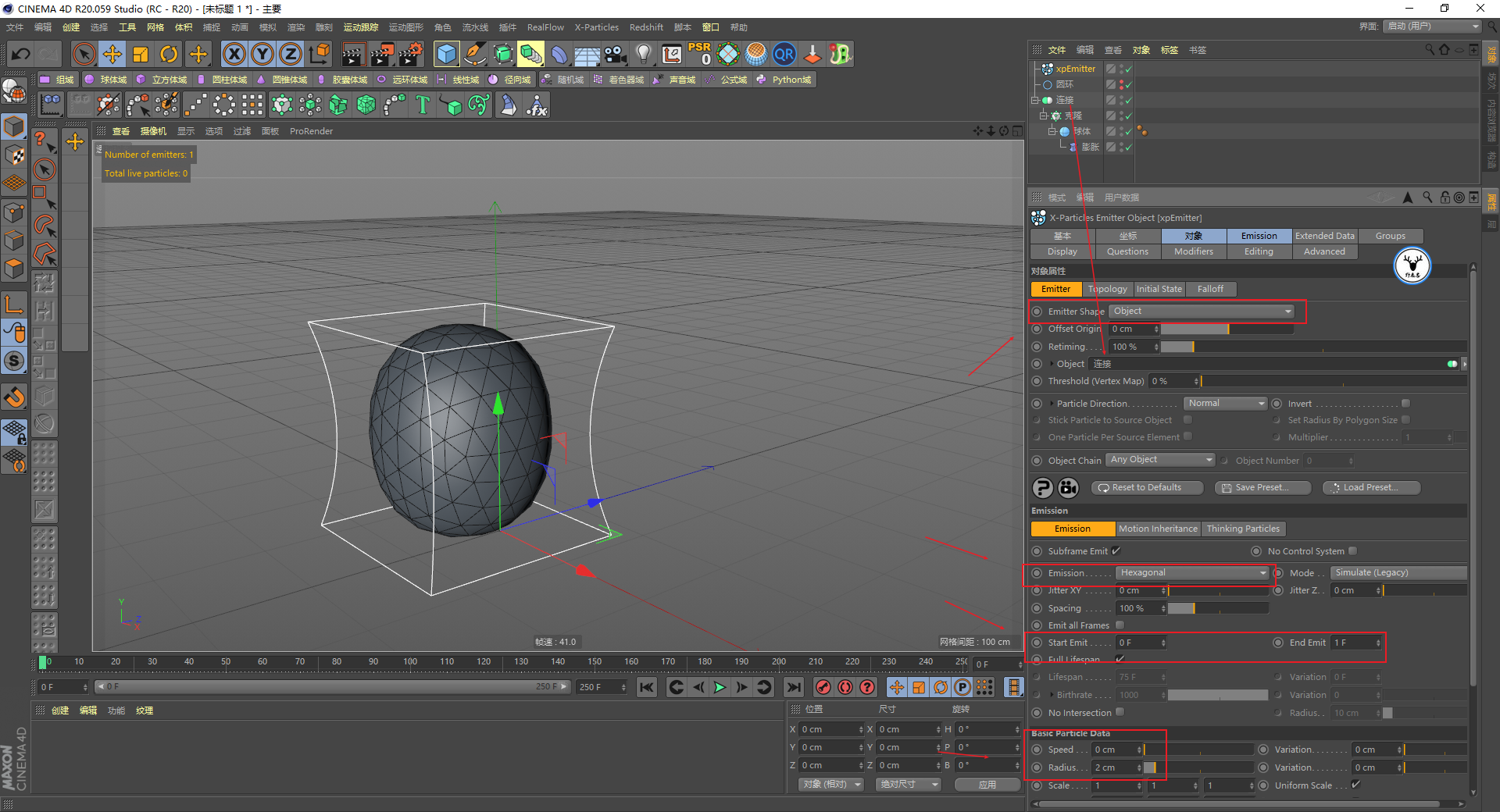

接下来新建发射器，以连接为对象进行发射，发射模式为六边形，只发射1帧就好，速度改为0，粒子半径我改成了2：

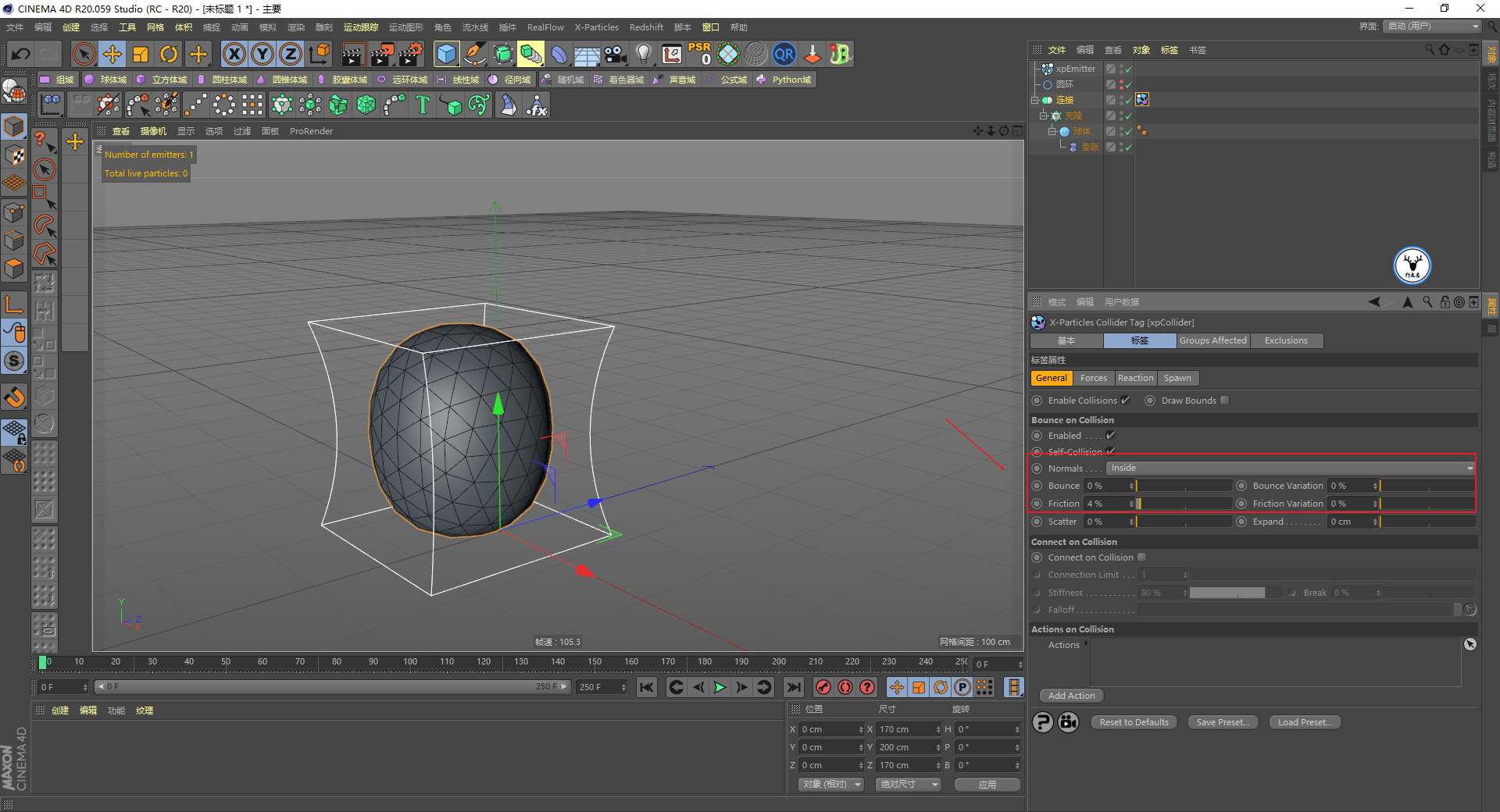

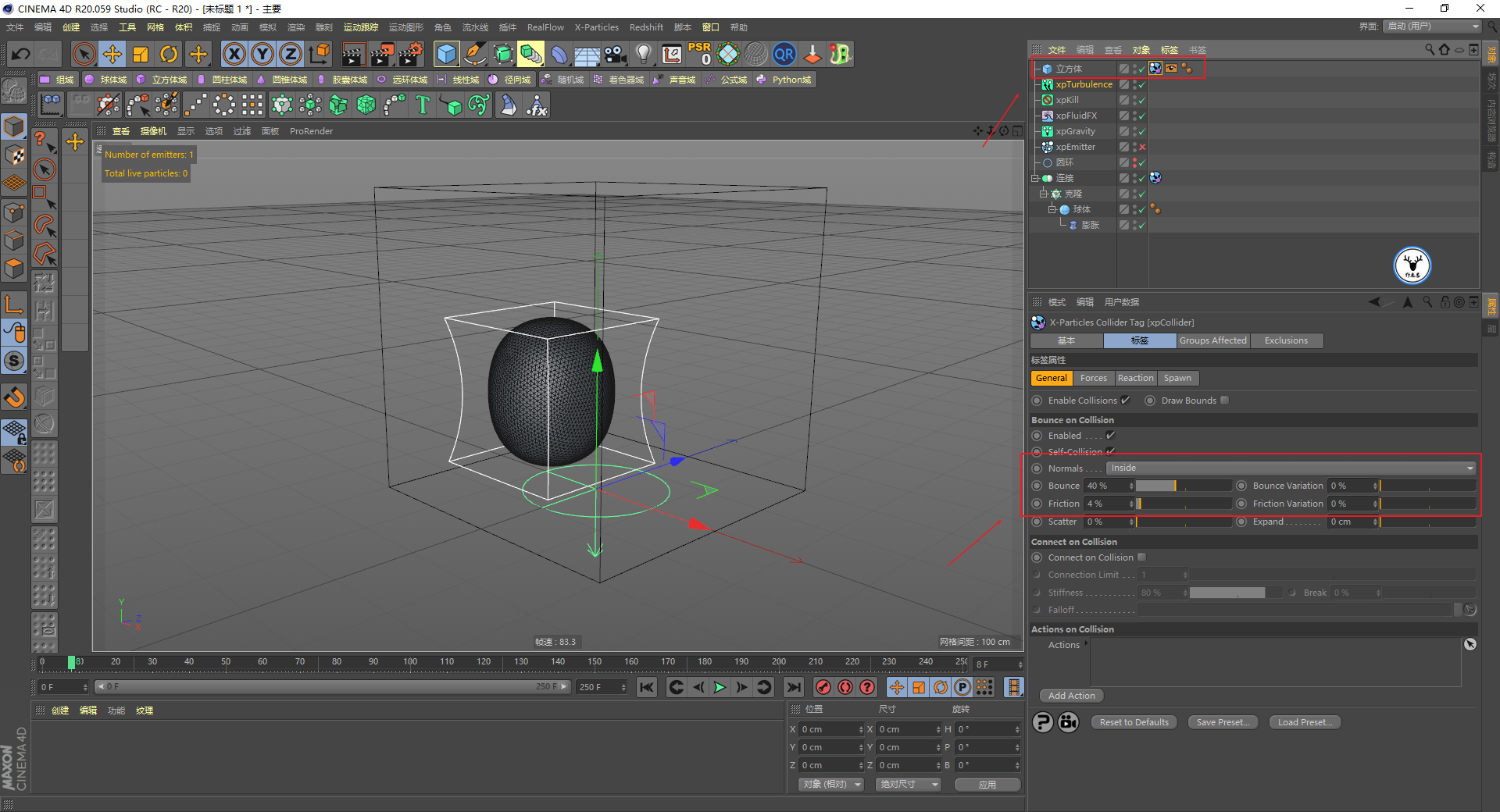

给连接对象添加xp的碰撞标签，碰撞类型为内部，我关掉了反弹，略微给了一点摩擦力：

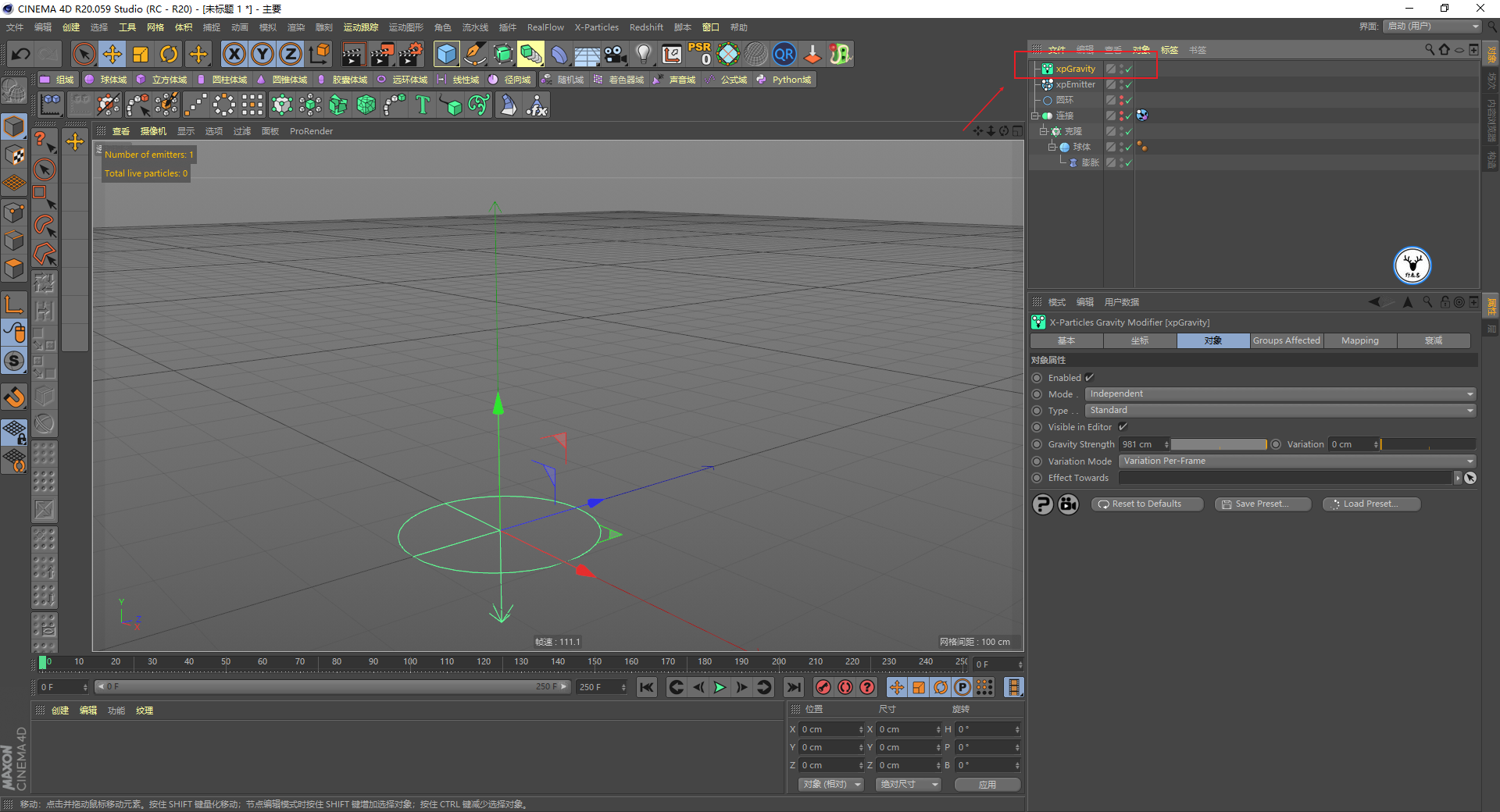

给场景中添加一个重力场，这个不用多说吧：

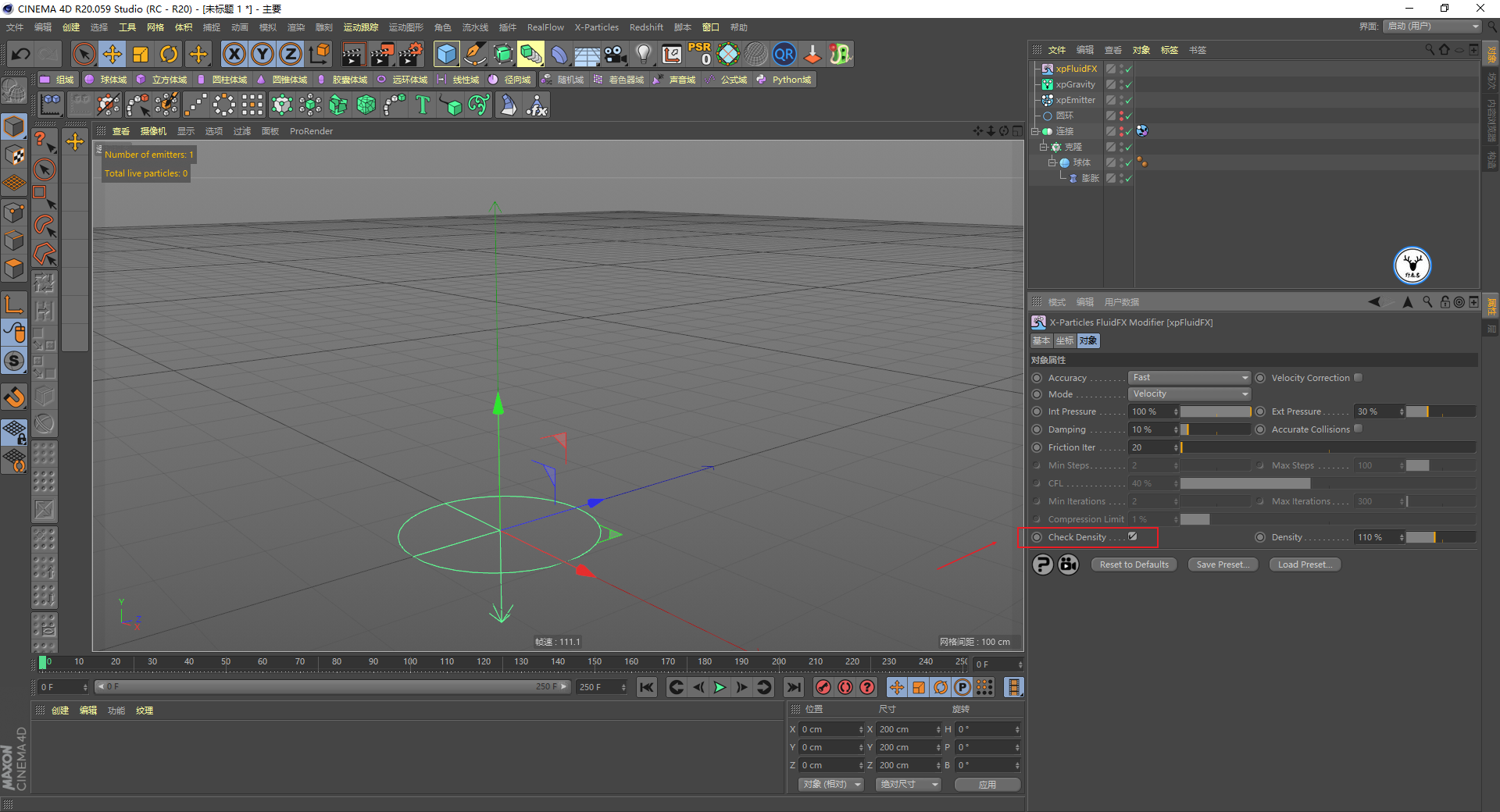

现在的粒子是不具备流体形态的，所以添加一个xpFluidFX，参数都是默认的，仅仅勾选了检查密度：

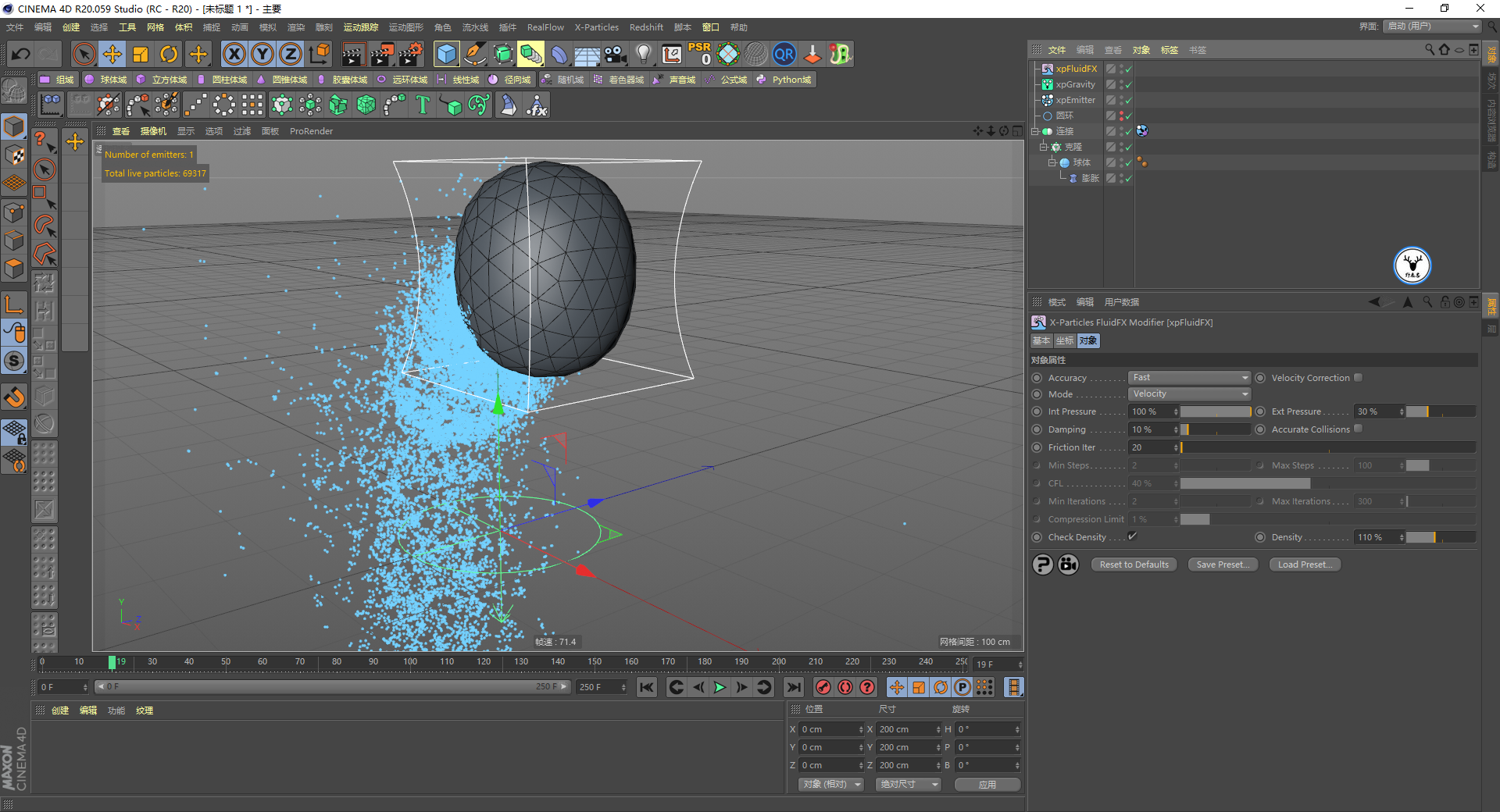

这个时候你就会发现粒子泄露的很厉害：

通常情况下遇到粒子泄露的问题我们都会去直接提高XP中的子帧步幅。

提高这个参数确实可以减少粒子泄露的问题，但是如果数值高了首先模拟会很慢，并且会导致流体变硬或者变得粘稠，这可能不是我们想要的。

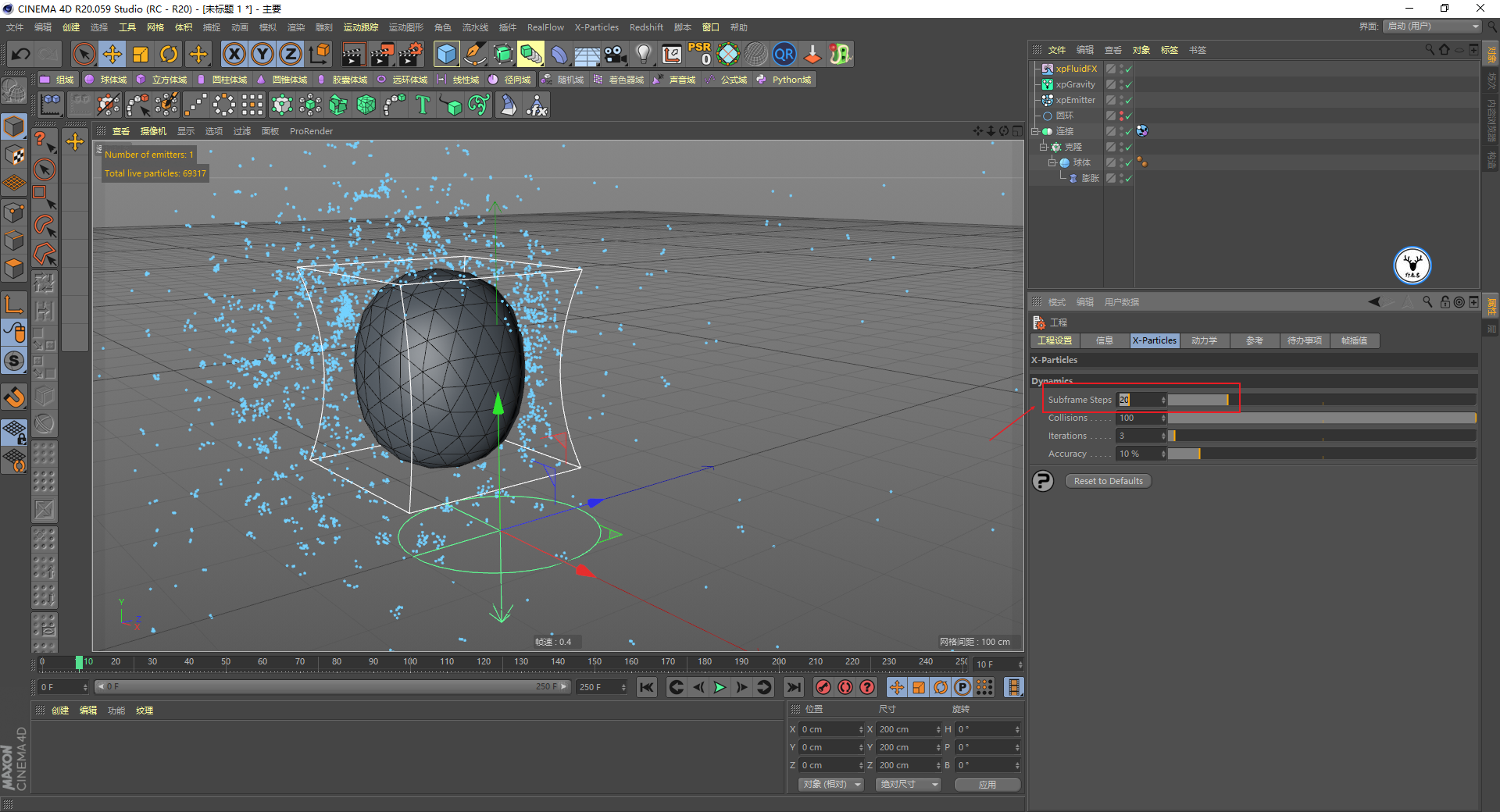

而大家可以看到由于发射器在高速的运动，我这里把子帧步幅改到20泄露的情况依旧很严重：

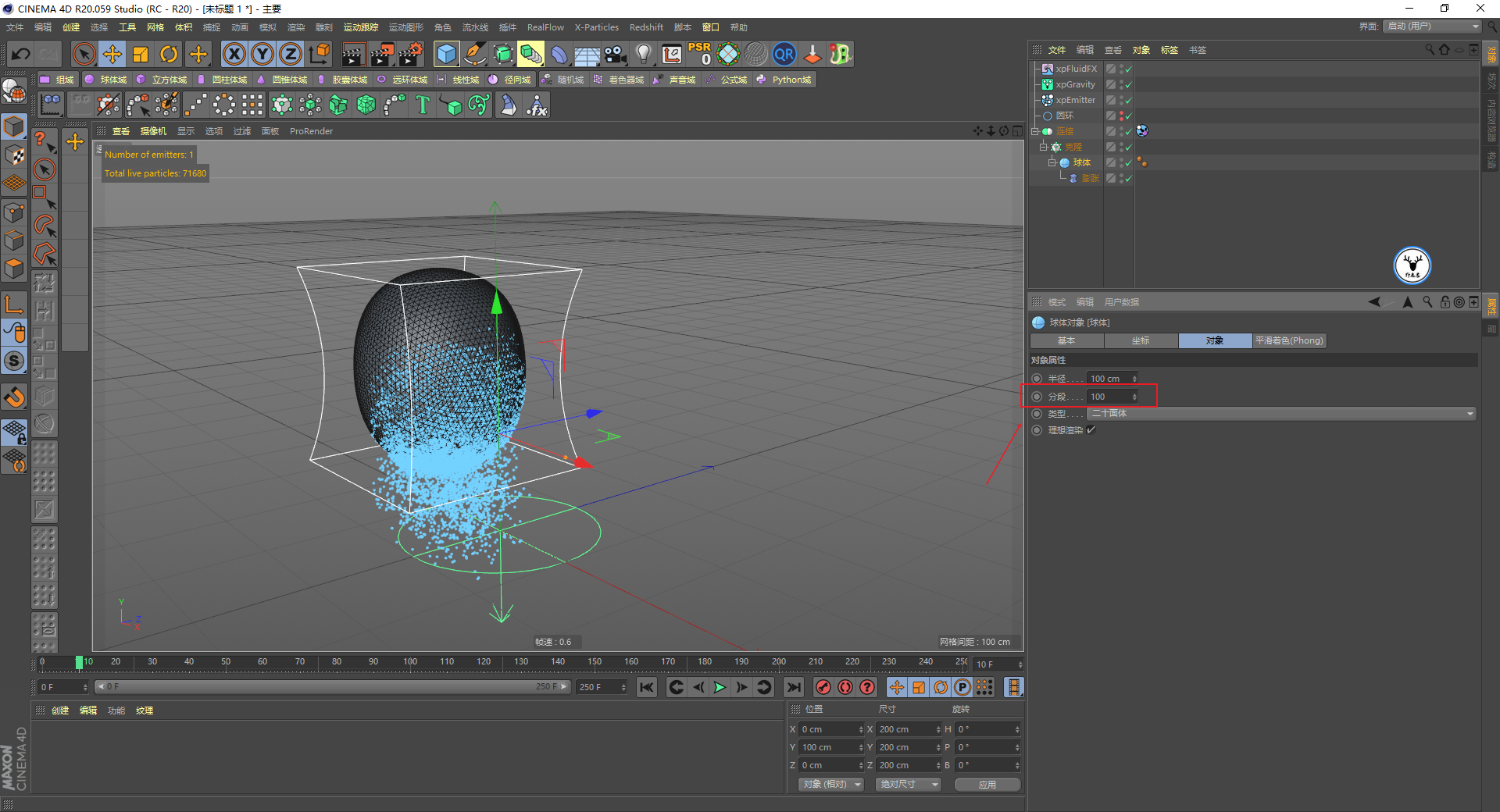

因此当物体在高速运动的时候，只是简单的提高子帧步幅的方式是不可取的，我们可以这么操作一下，首先提高一下碰撞对象的分段：

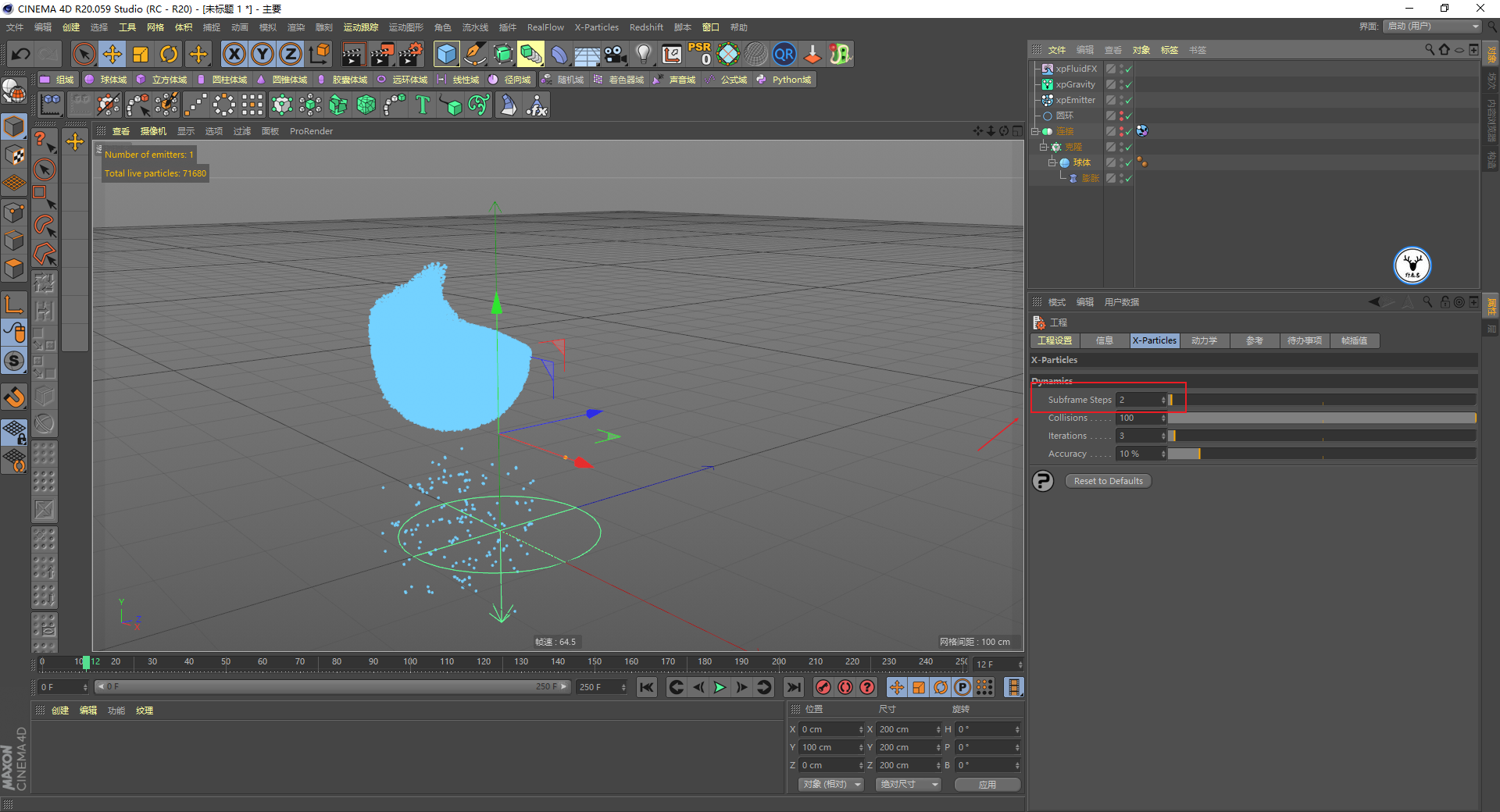

接下来再略微提高一下子帧步幅的参数，可以看到泄露出来的粒子明显变少了，并且由于只是略微提高了一点参数，所以流体的形态影响也不太大：

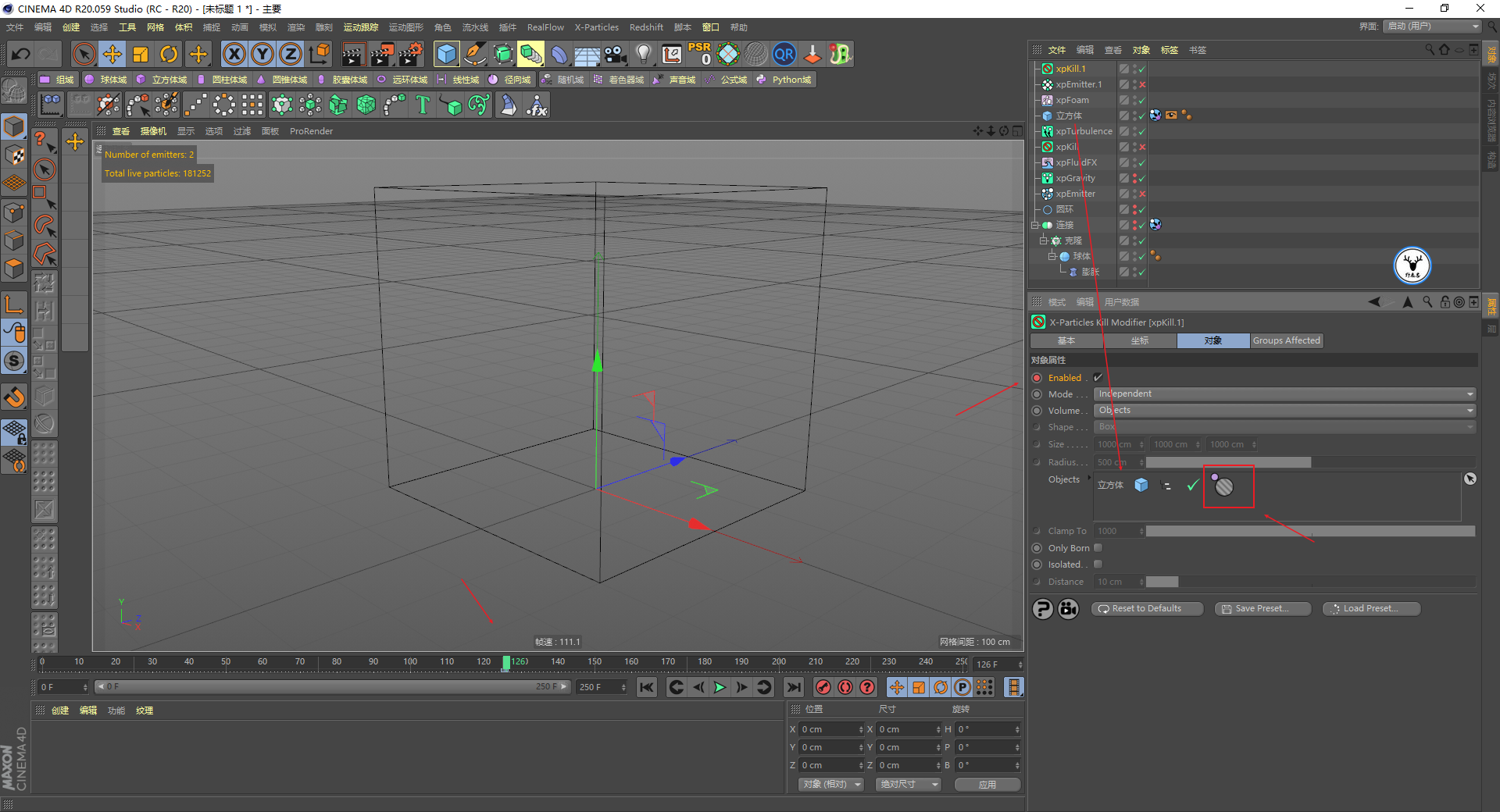

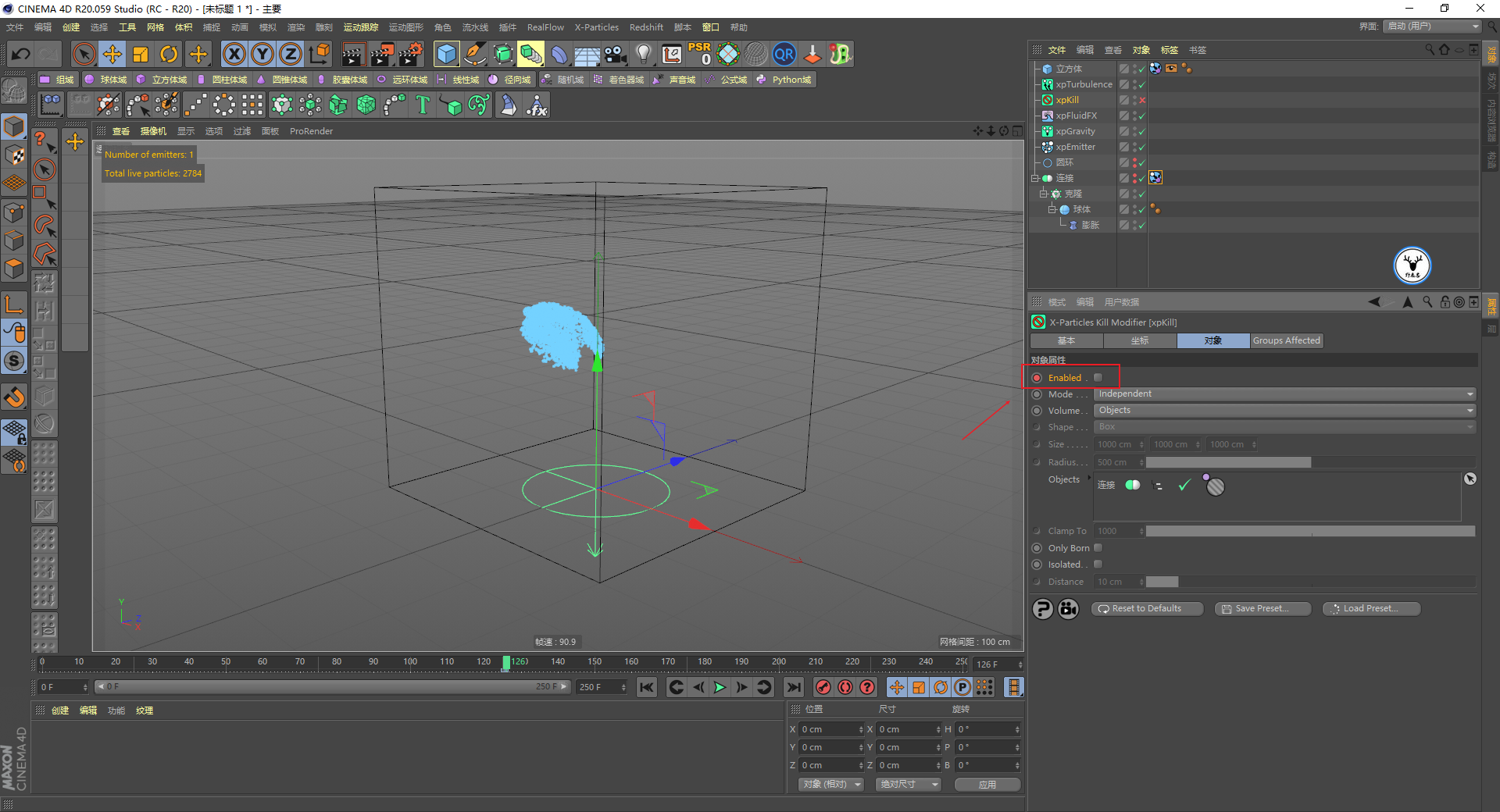

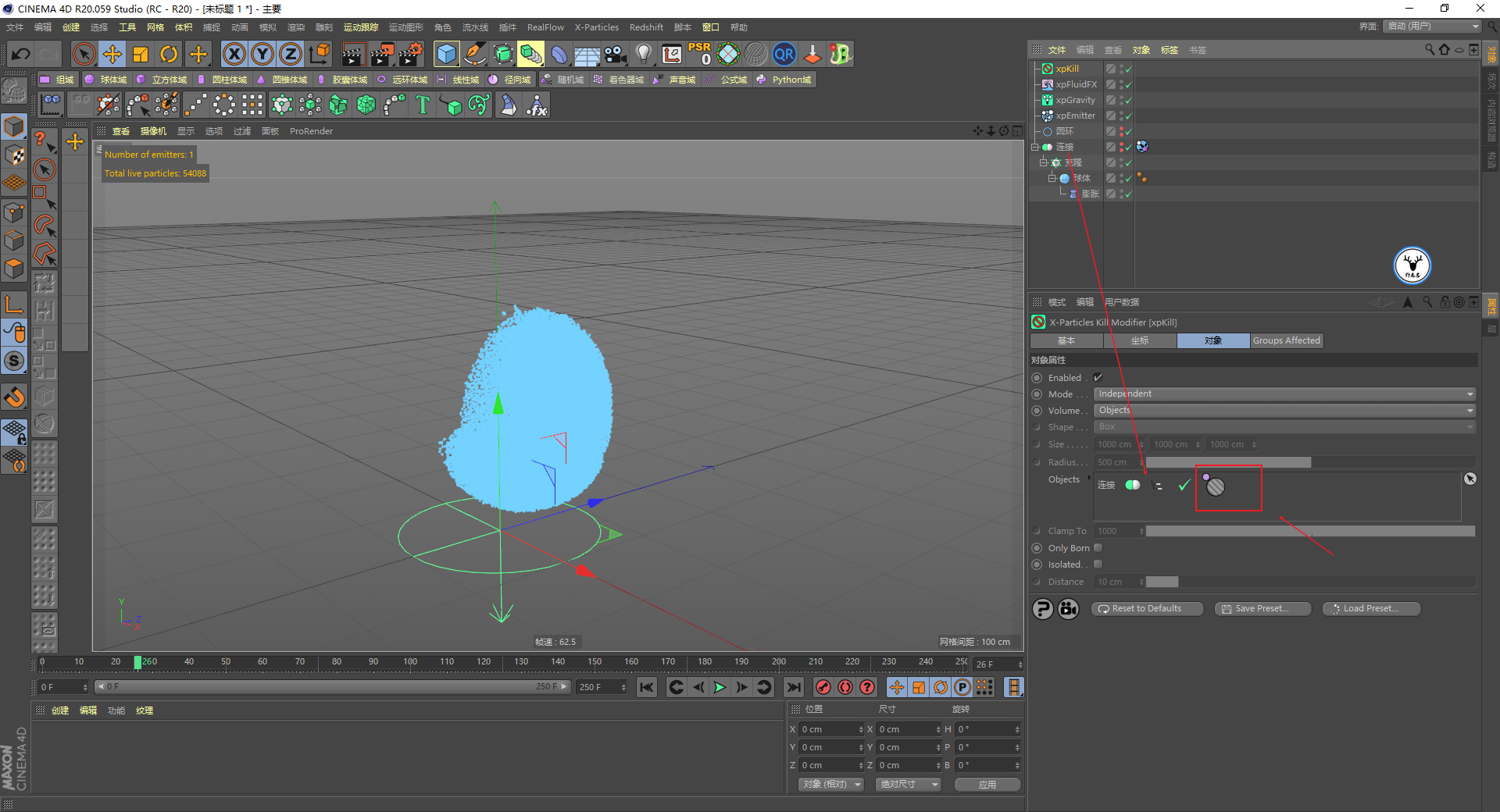

但是现在还有泄露出来的粒子该怎么办呢，没关系，我们再新建一个粒子杀死场，把体积改为对象，把连接对象拖进去，杀死超出对象外的粒子就好了：

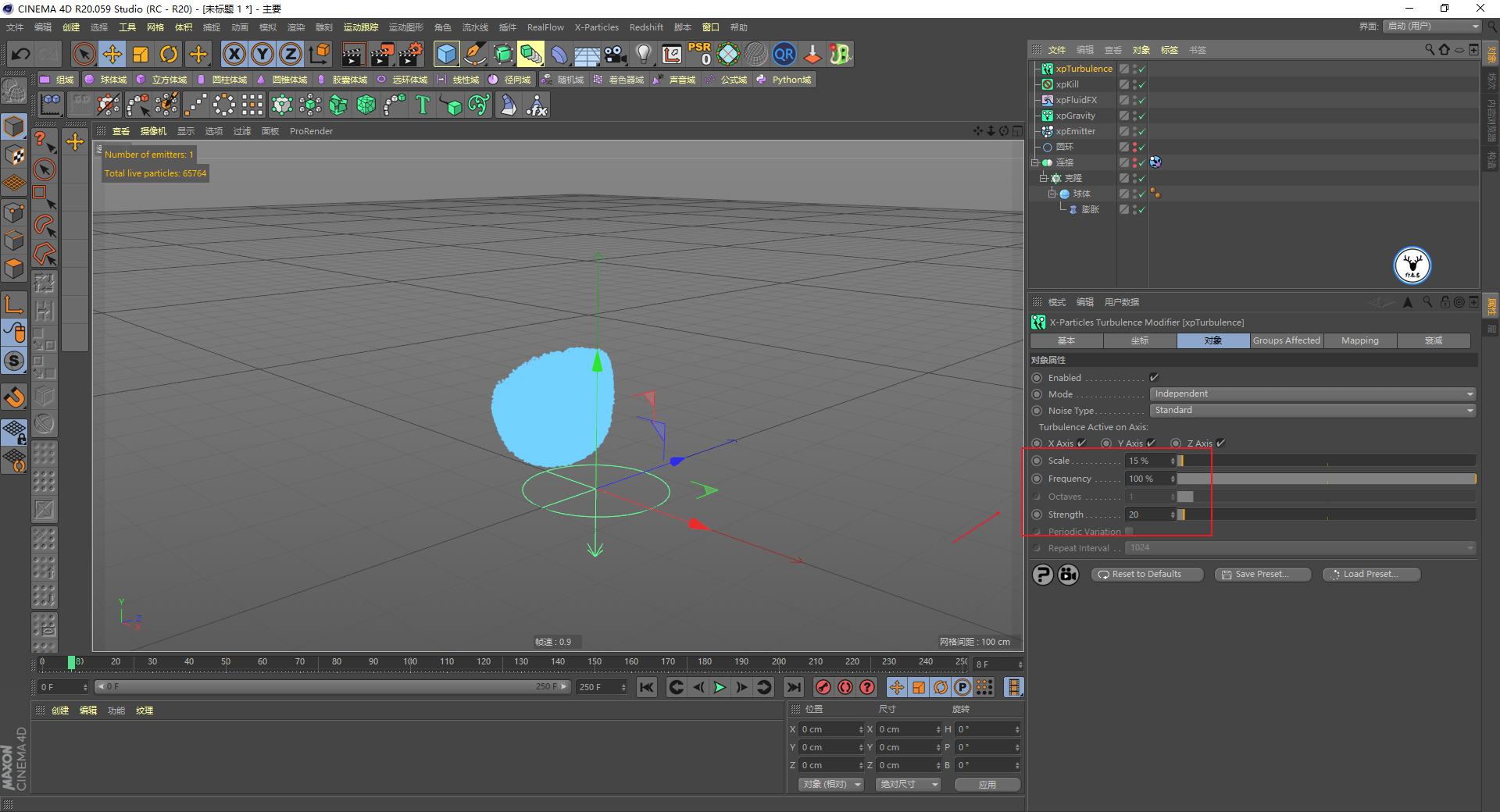

粒子泄露的问题解决了，接下来给场景里添加一个湍流场，略微调整一下参数这个不用说哈：

新建一个立方体，添加显示标签以及碰撞标签，这个也不用说了哈：

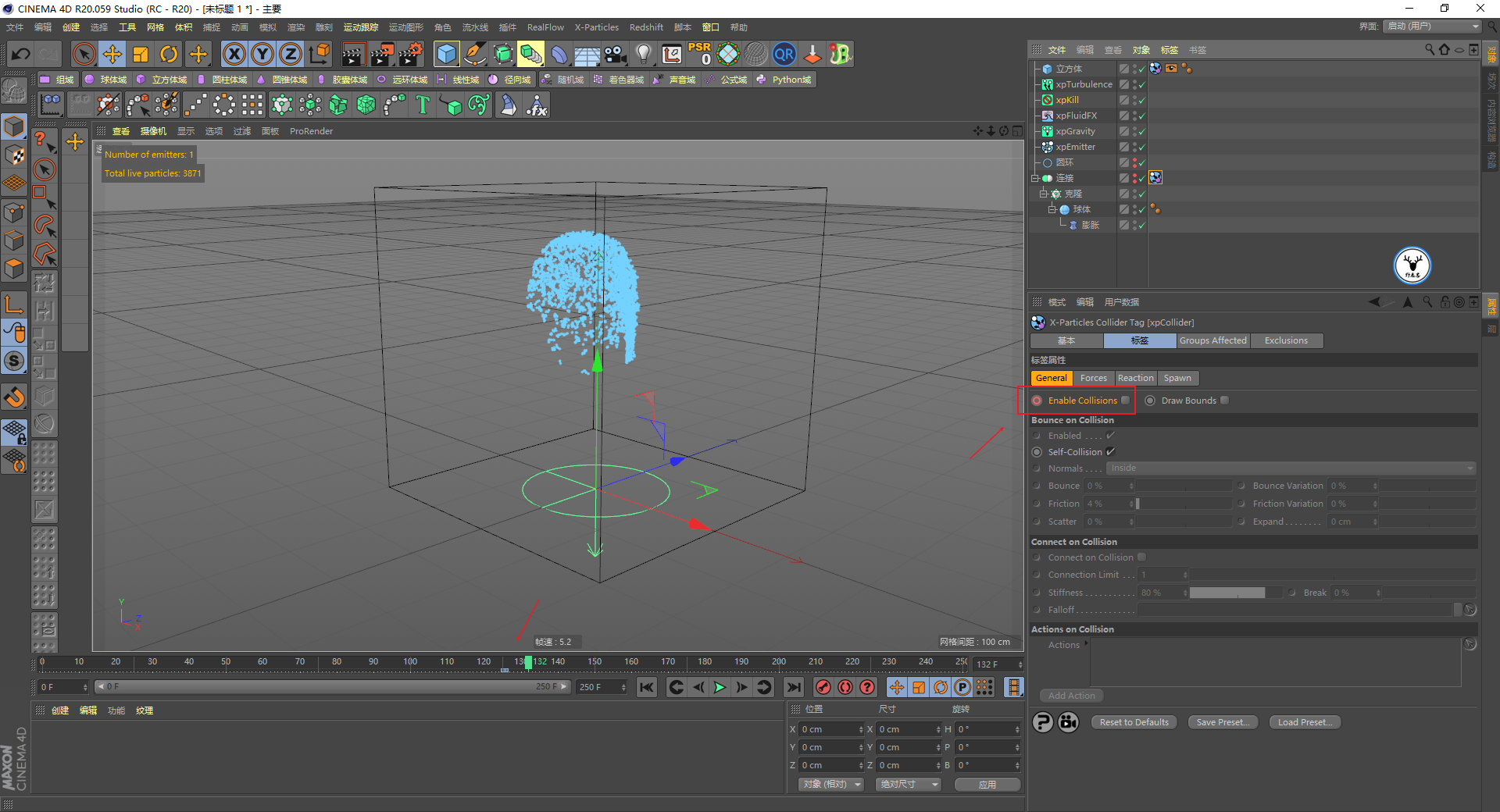

接下来就是做泼水的动画了，其实很简单，在合适的位置给连接对象的碰撞标签K启用关键帧就好了，我这里选择的是125帧：

这里不要忘记要把杀死场的启用关键帧也K一下，水泼出去以后关掉杀死场：

基础液体我们就调整到这里，然后在发射器里我把显示改为了点，这样预览会稍微快一丢丢。

另外由于我们不希望做出来的浪是厚浪，并且实际情况下，流体的速度越快，应该会越稀薄。

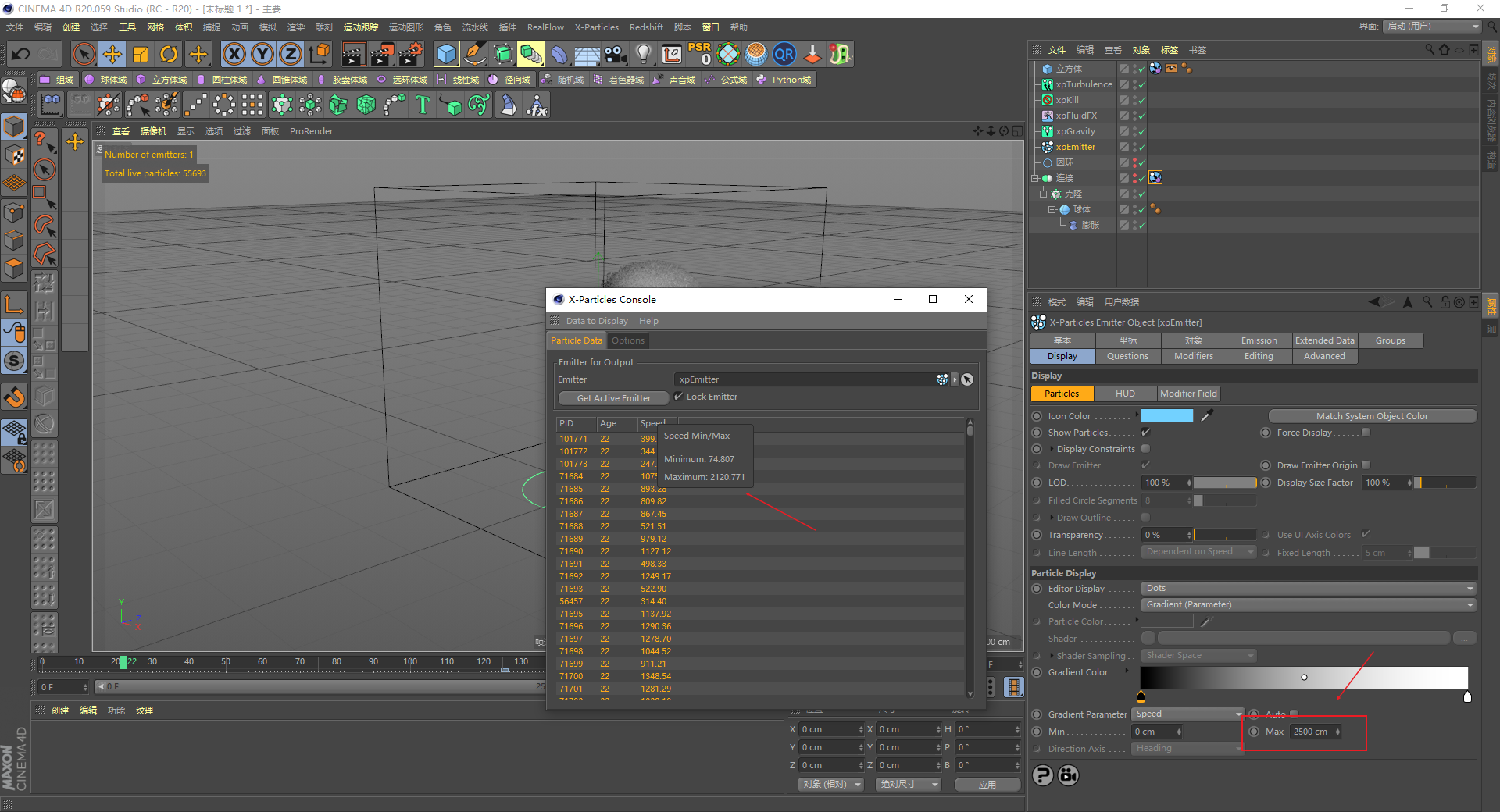

所以我这里把颜色改为了黑白渐变色，这个黑白色后面能够用到，渐变的数据来源是速度，至于最大速度可以通过控制台来查看，我感觉2500应该差不多了：

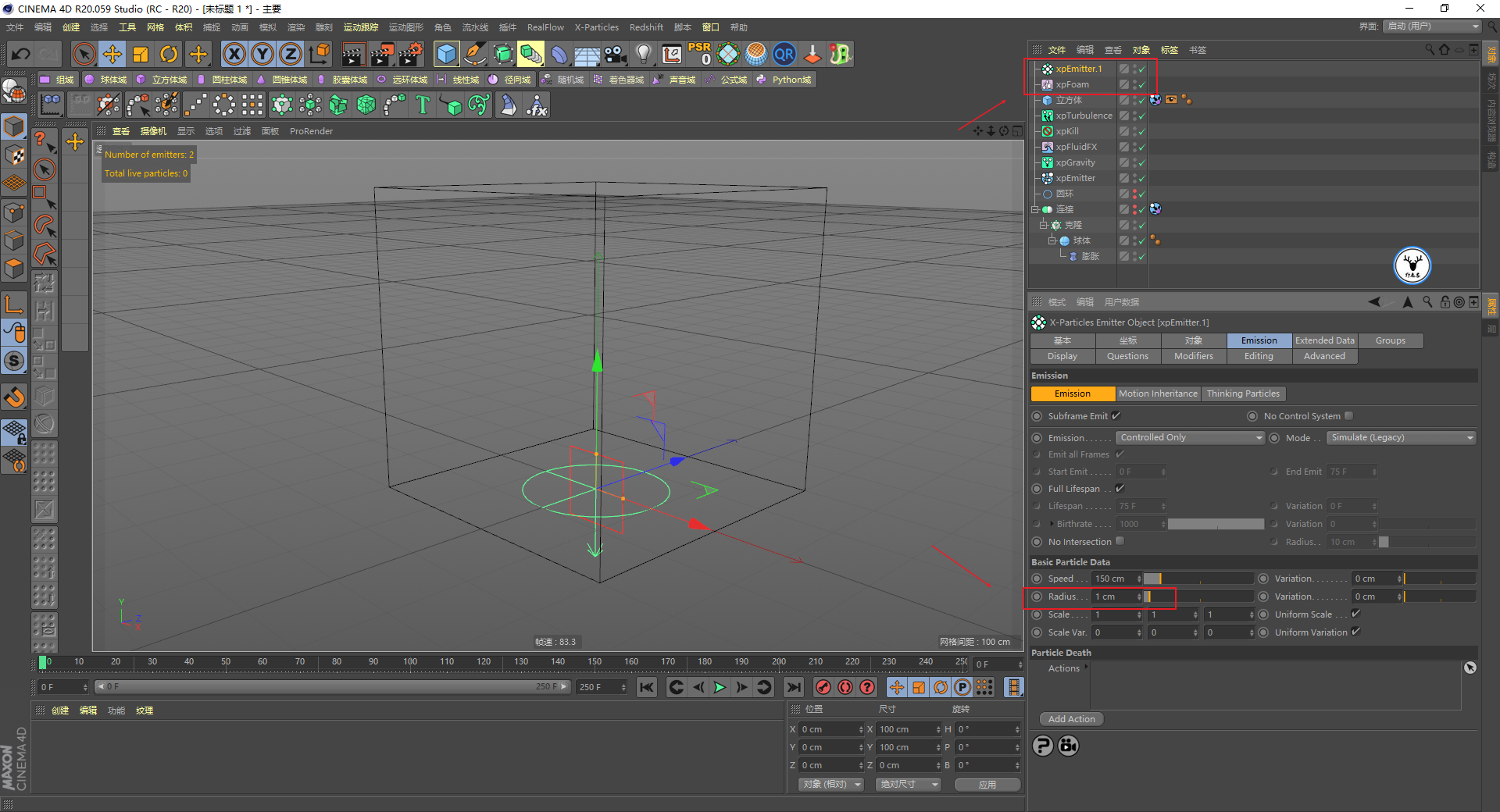

基础调整完毕以后还需要添加泡沫，所以添加泡沫生成器，同时创建一个泡沫发射器，发射器里我只修改了粒子的半径：

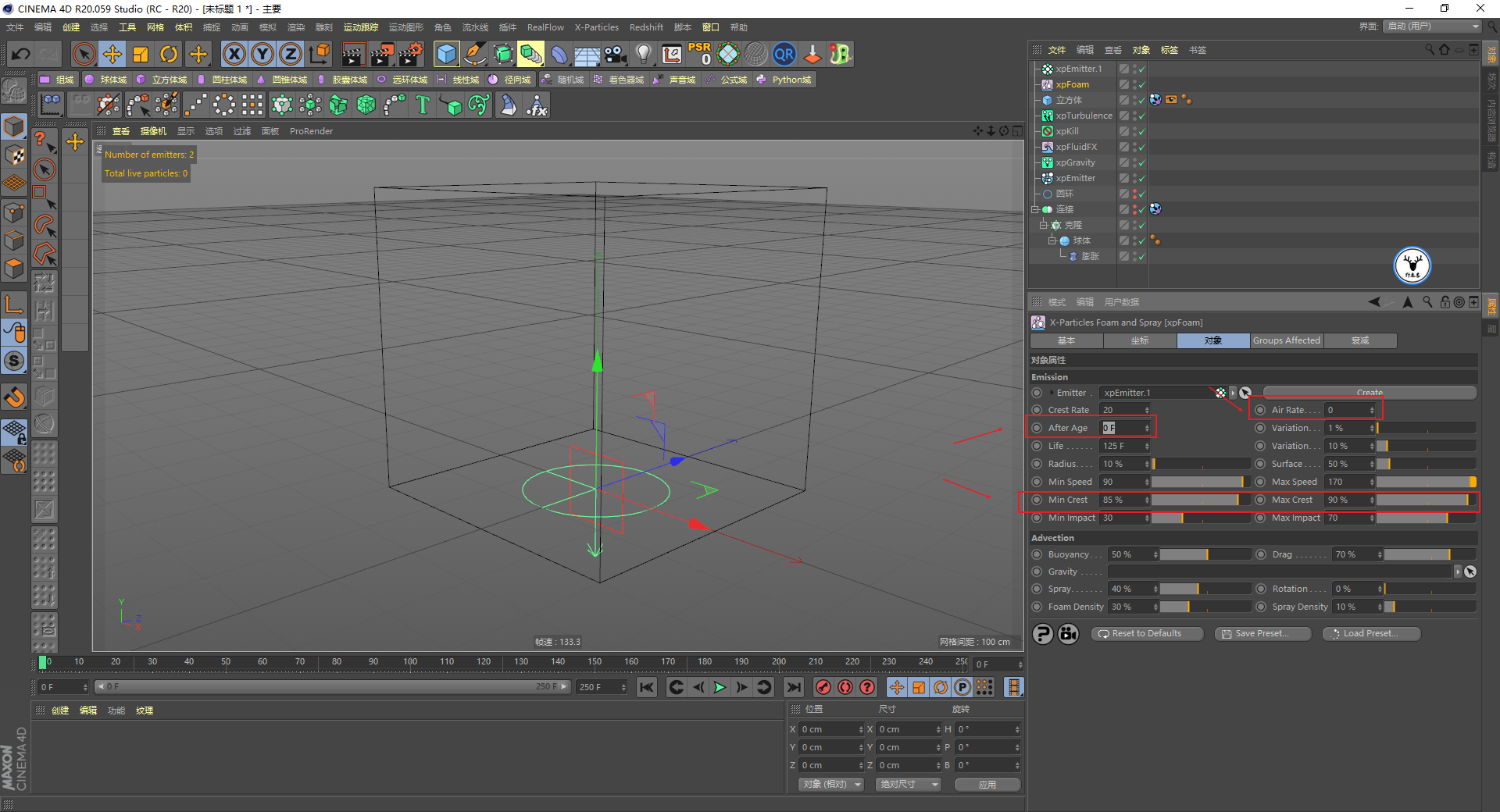

泡沫生成器里的设置，空气率里控制的是粒子与粒子之间碰撞产生泡沫，我把它关掉了，只让粒子在波峰的时候产生。

泡沫的数量不要太多，所以波峰的范围控制在85%-90%的样子，然后让泡沫从第0帧就可以产生：

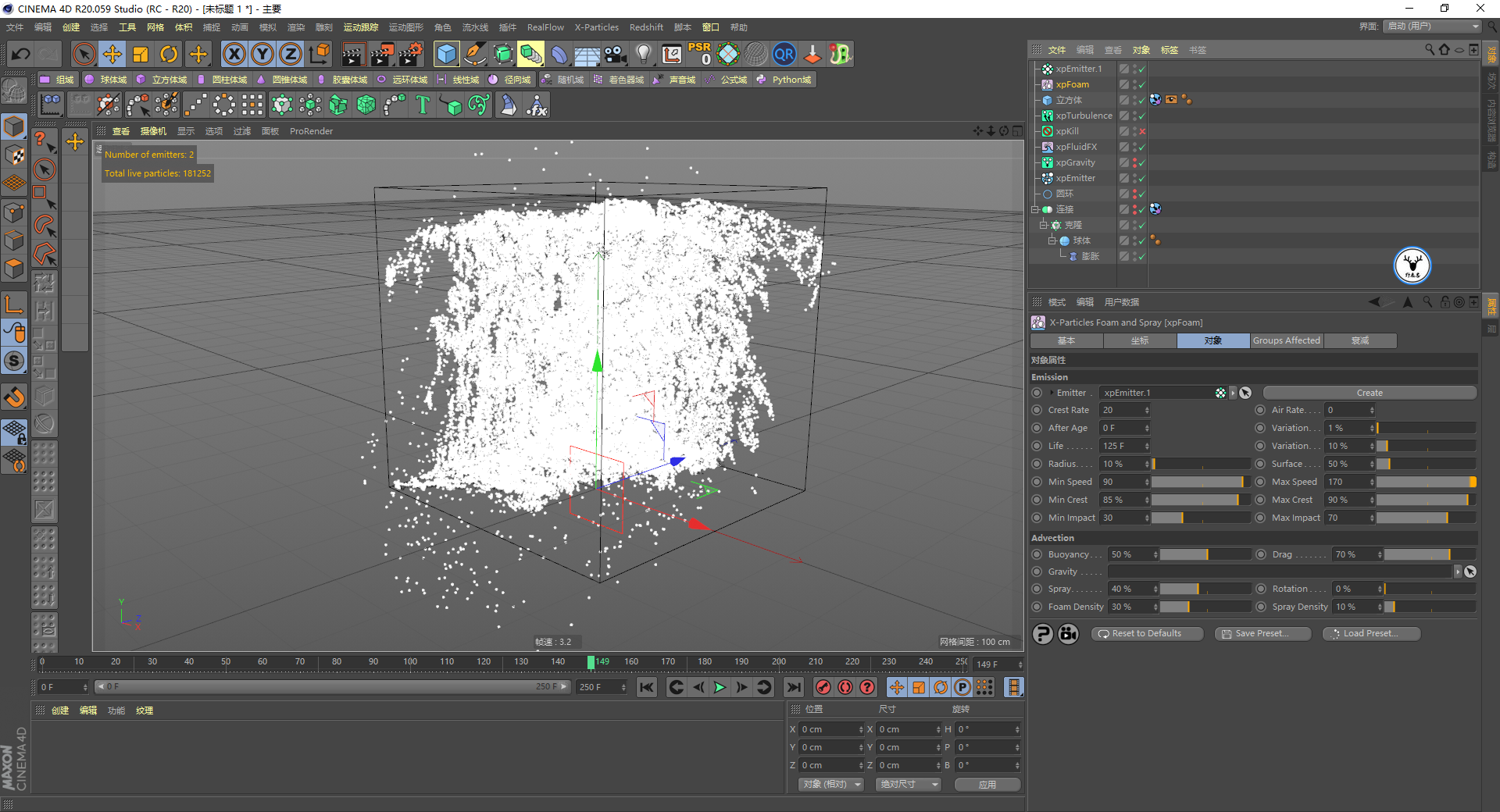

由于后面水泼出去的时候粒子速度很大，这里你会发现又有很多泡沫粒子会飞到立方体外面去：

没关系，再新建一个杀死场，把立方体做为体积拖进去，思路和前面是一样的，只是让它在125帧以后才启用：

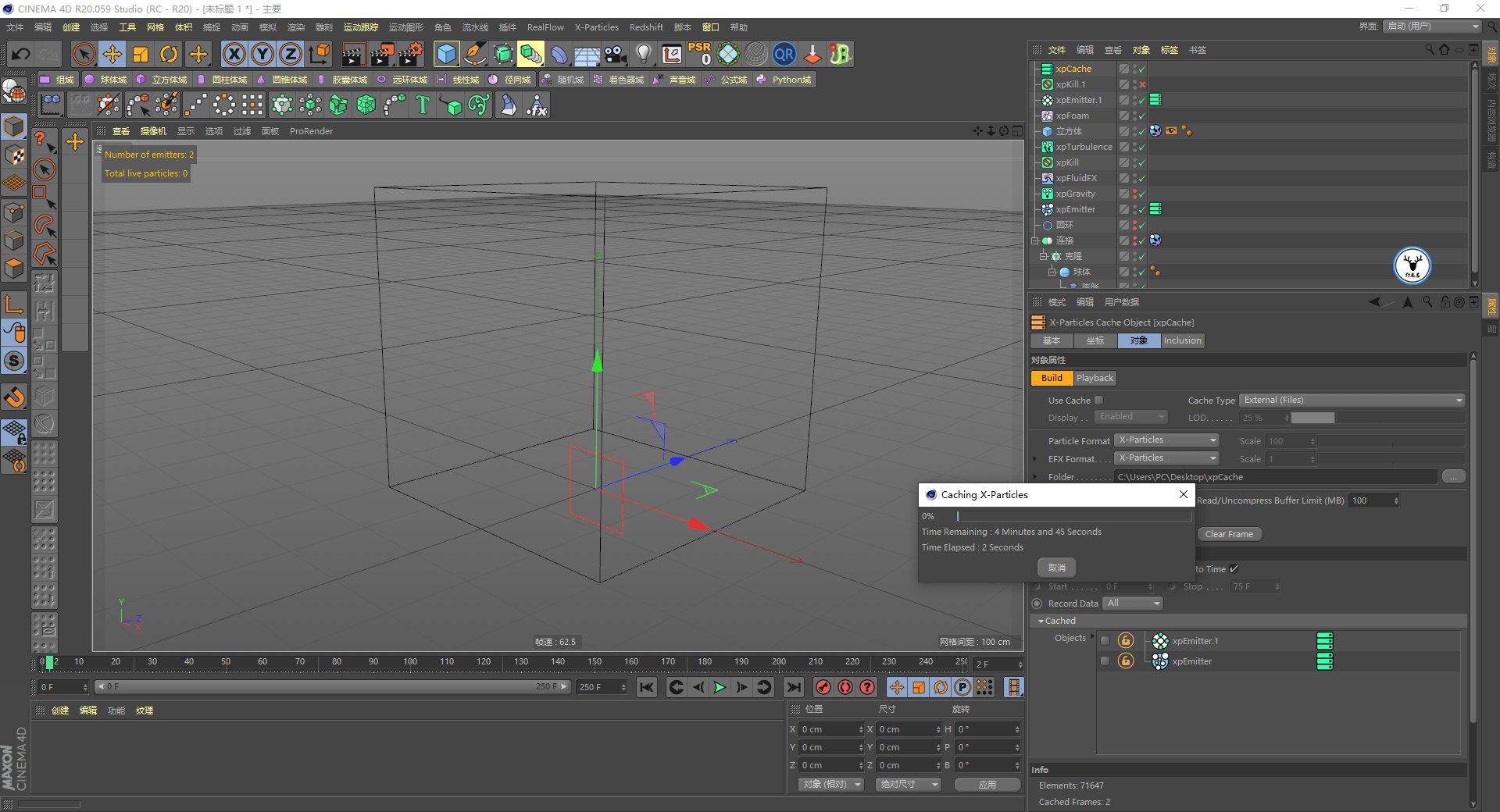

感觉差不多了就可以先将粒子缓存一次：

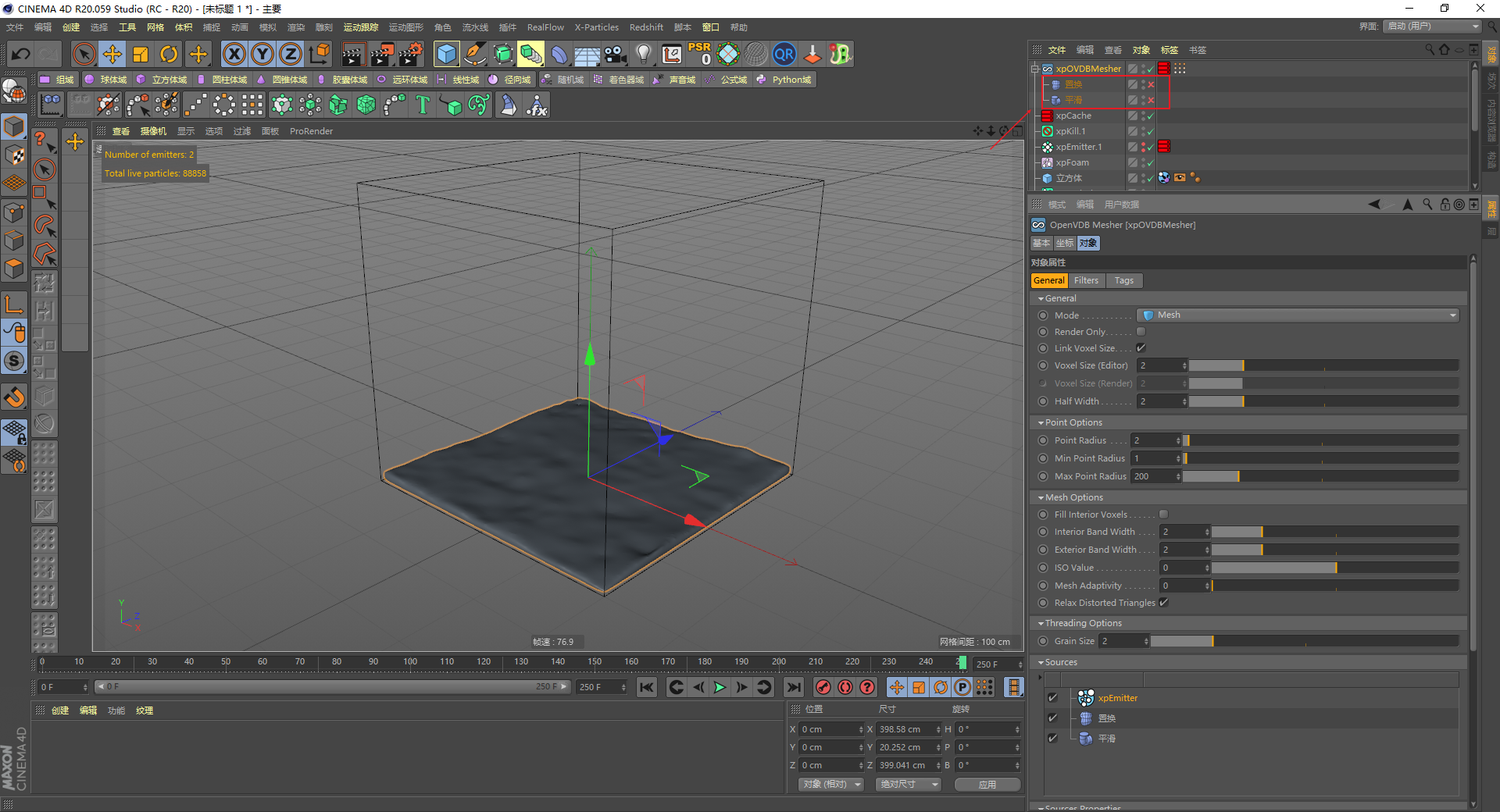

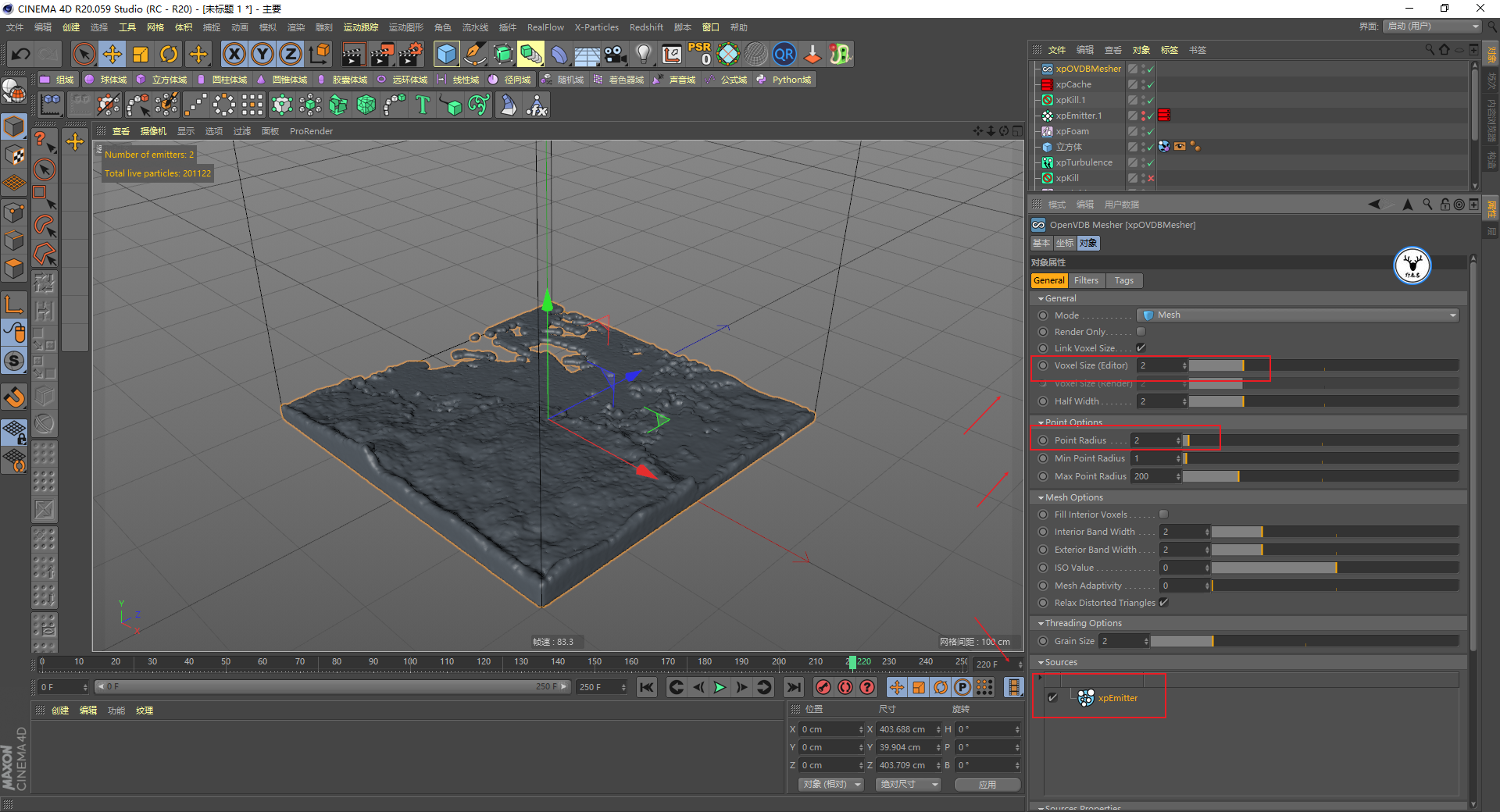

缓存完毕以后，新建xpOVDBMesher，把基础的水粒子发射器拖进去，体素尺寸和点的半径适当调整就好：

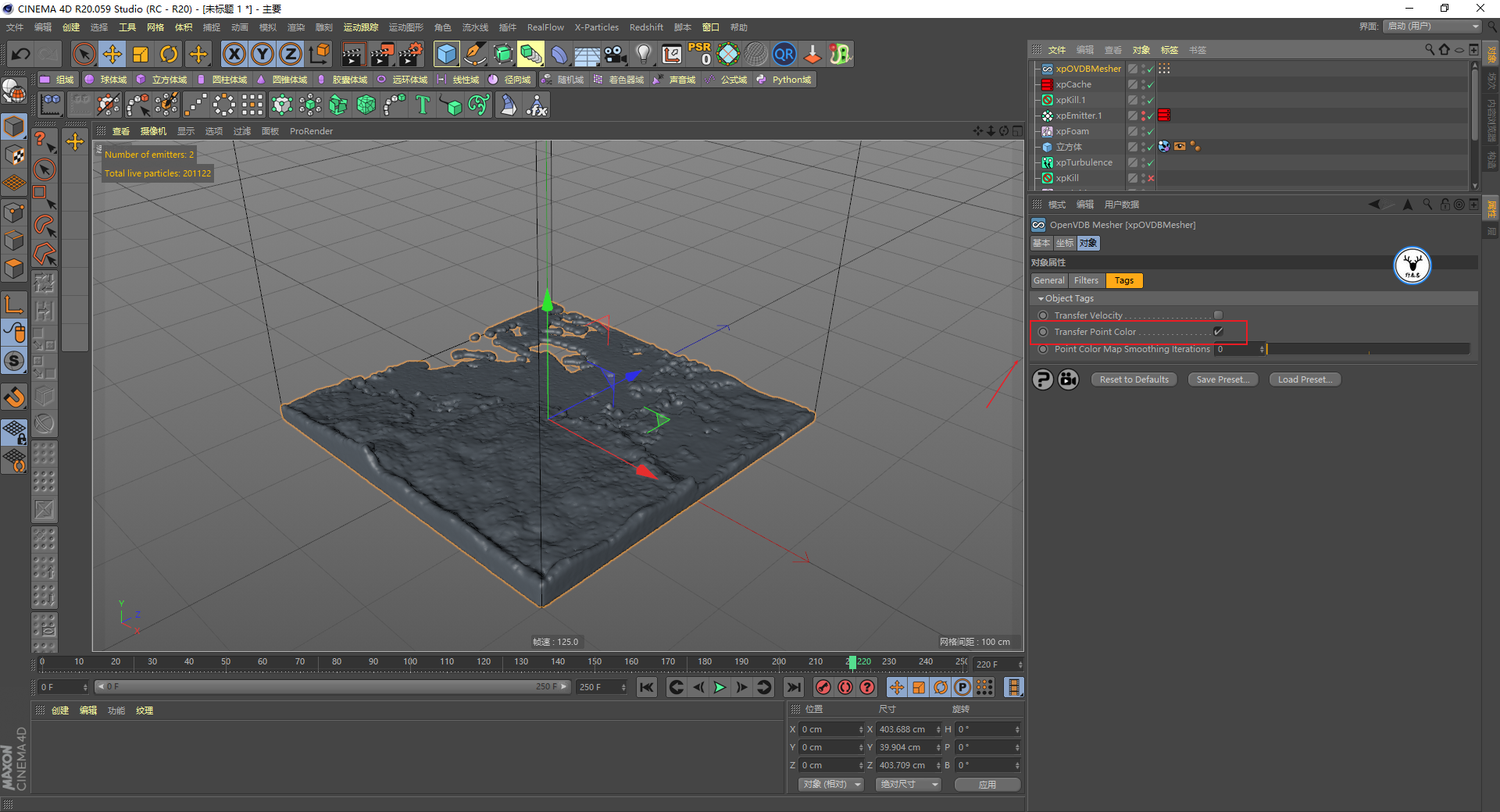

滤镜里面我没有启用，因为我觉得直接用C4D自己的平滑效果器也挺好，重点是在标签这里要勾选转换顶点颜色，这个时候就会创建一个顶点颜色标签：

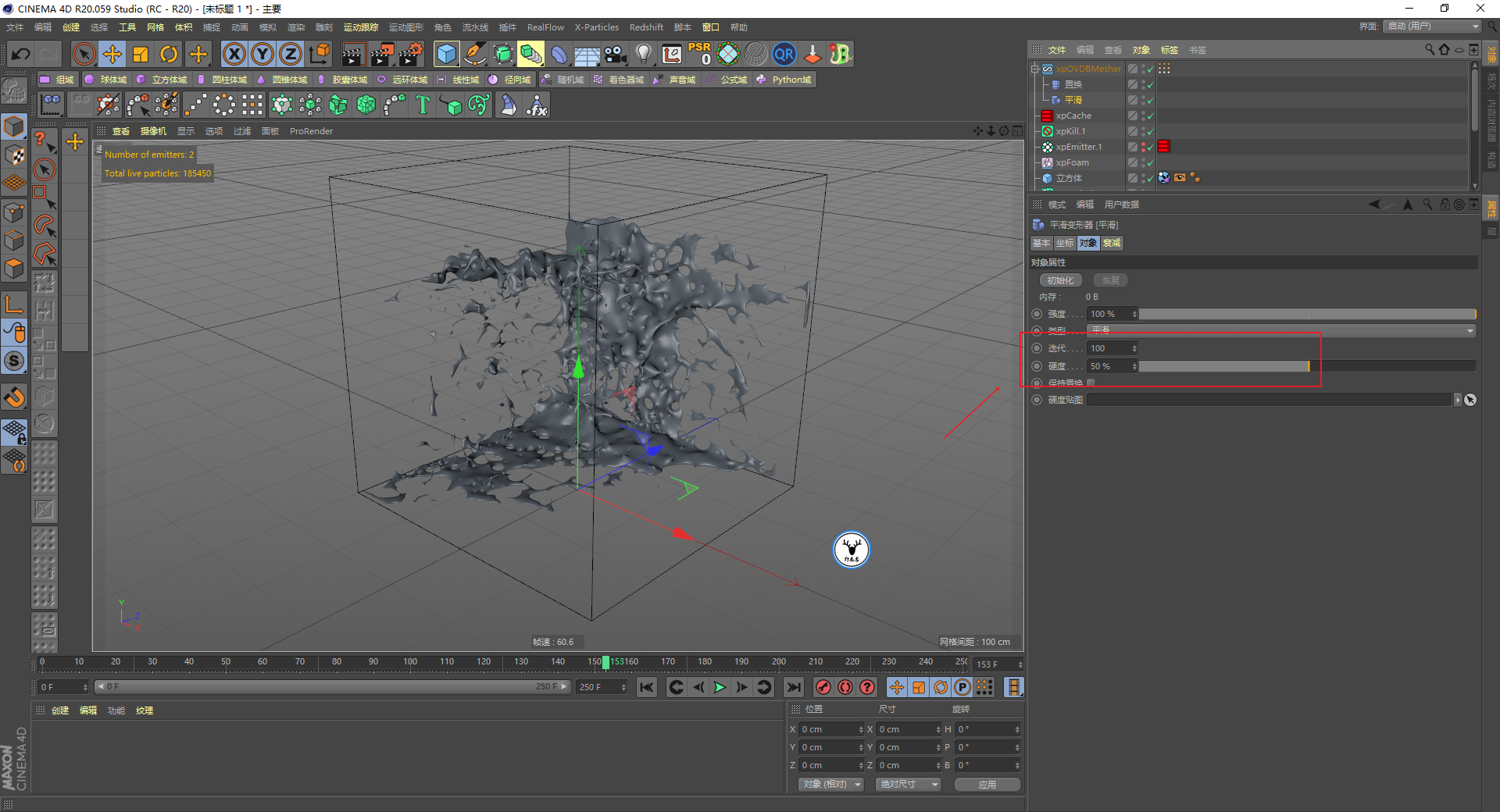

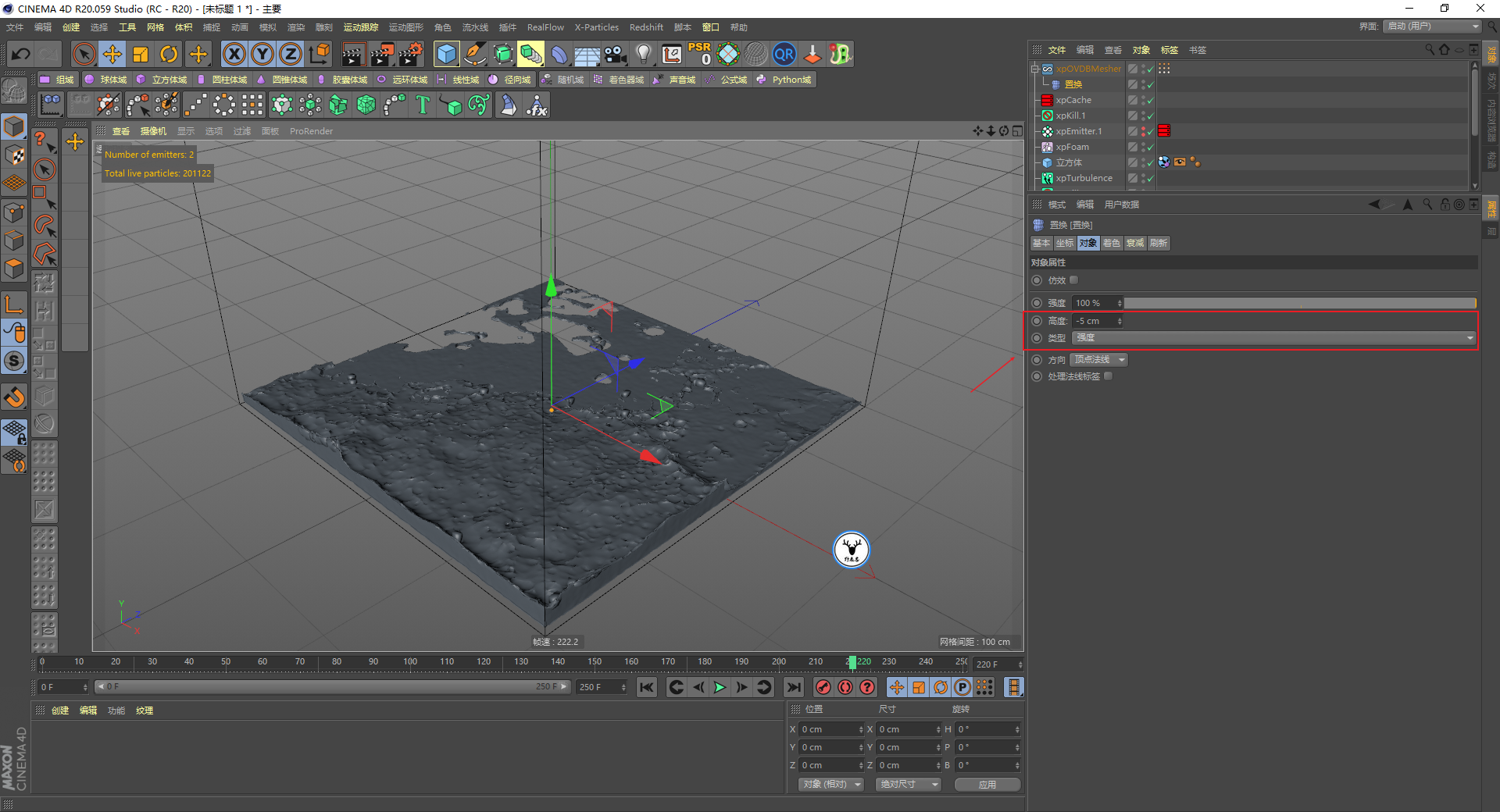

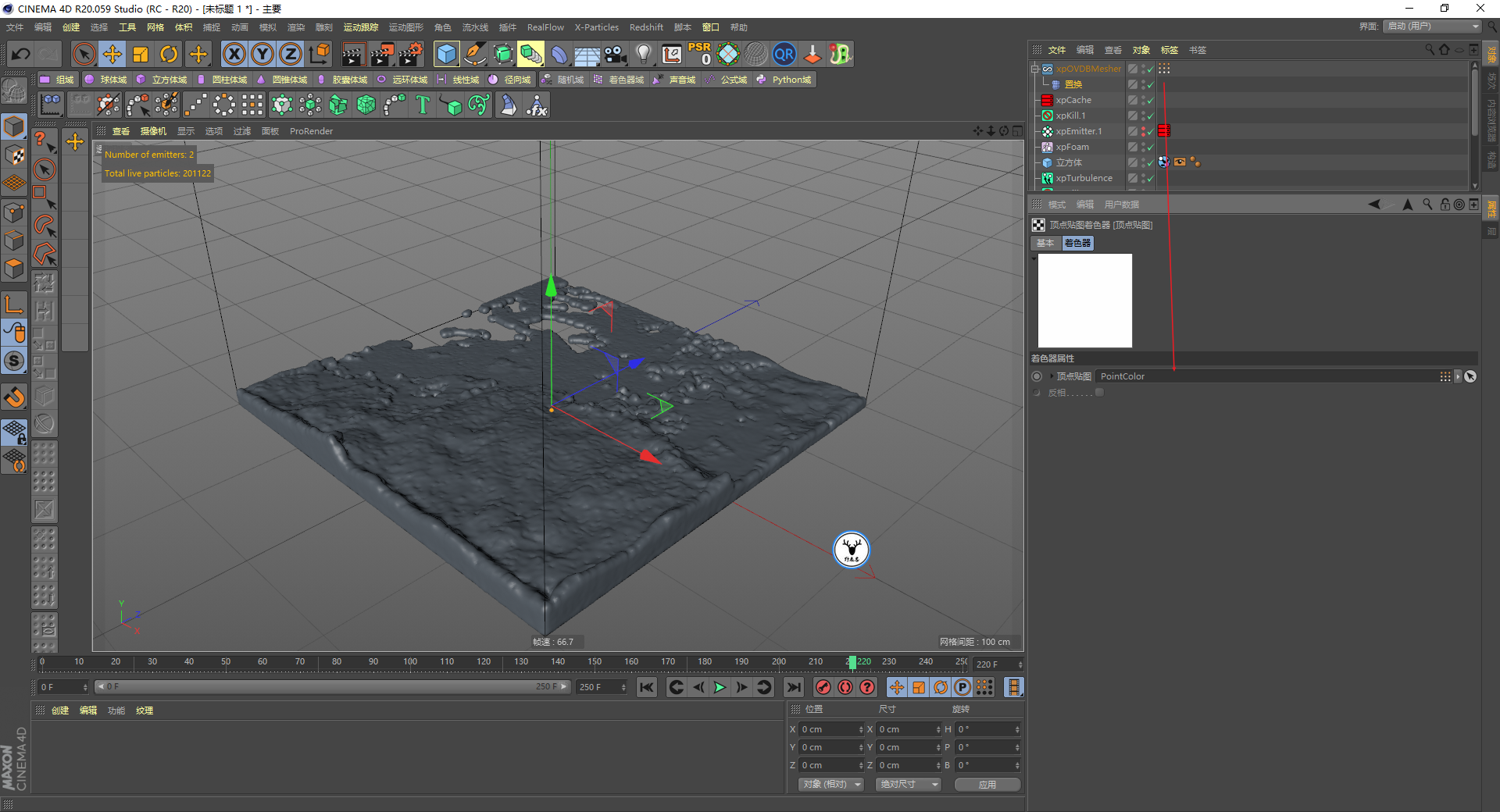

然后我们给网格添加一个置换变形器，在置换变形器里添加顶点贴图，你会看见网格会胖了一圈：

这是因为直接添加顶点贴图它默认是一个纯白的图片，当我们把高度改为负数，这样所有的网格就都会瘦一圈：

因为我们之前设置粒子颜色的时候，粒子颜色是依据速度从黑到白。

所以当我们把顶点颜色标签拖进顶点贴图栏位以后，就代表着速度越快的流体粒子颜色是白色会越薄，速度慢的流体粒子颜色是黑色就越厚：

再给网格添加平滑变形器，参数看着调整就好：

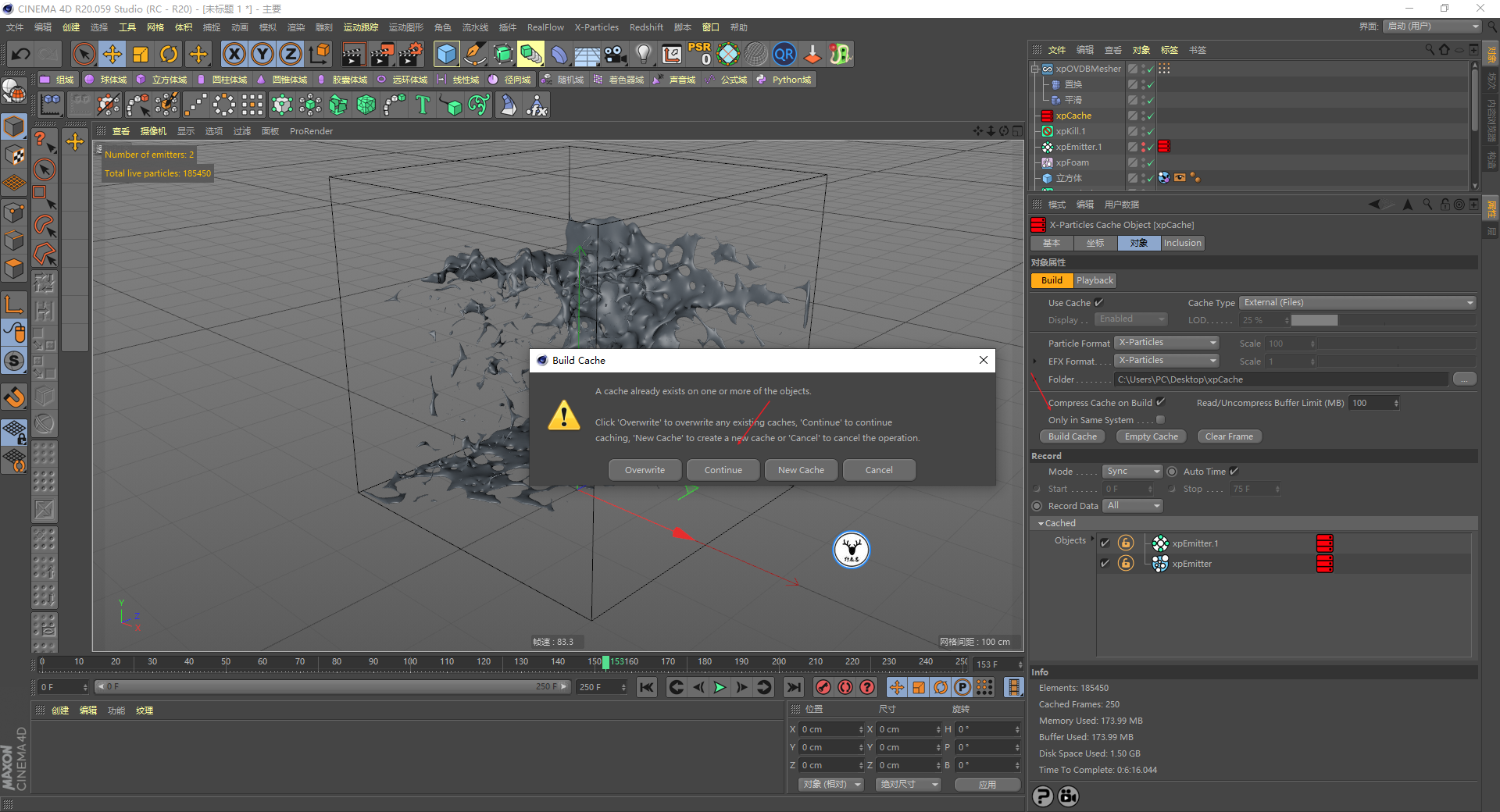

缓存网格，只需要点击继续，就会在原有粒子缓存的基础上单独缓存网格：

缓存完毕以后记得要把两个变形器关掉，因为他们已经在缓存的时候计算过了，如果不关掉相当于又重复添加了两个变形器：

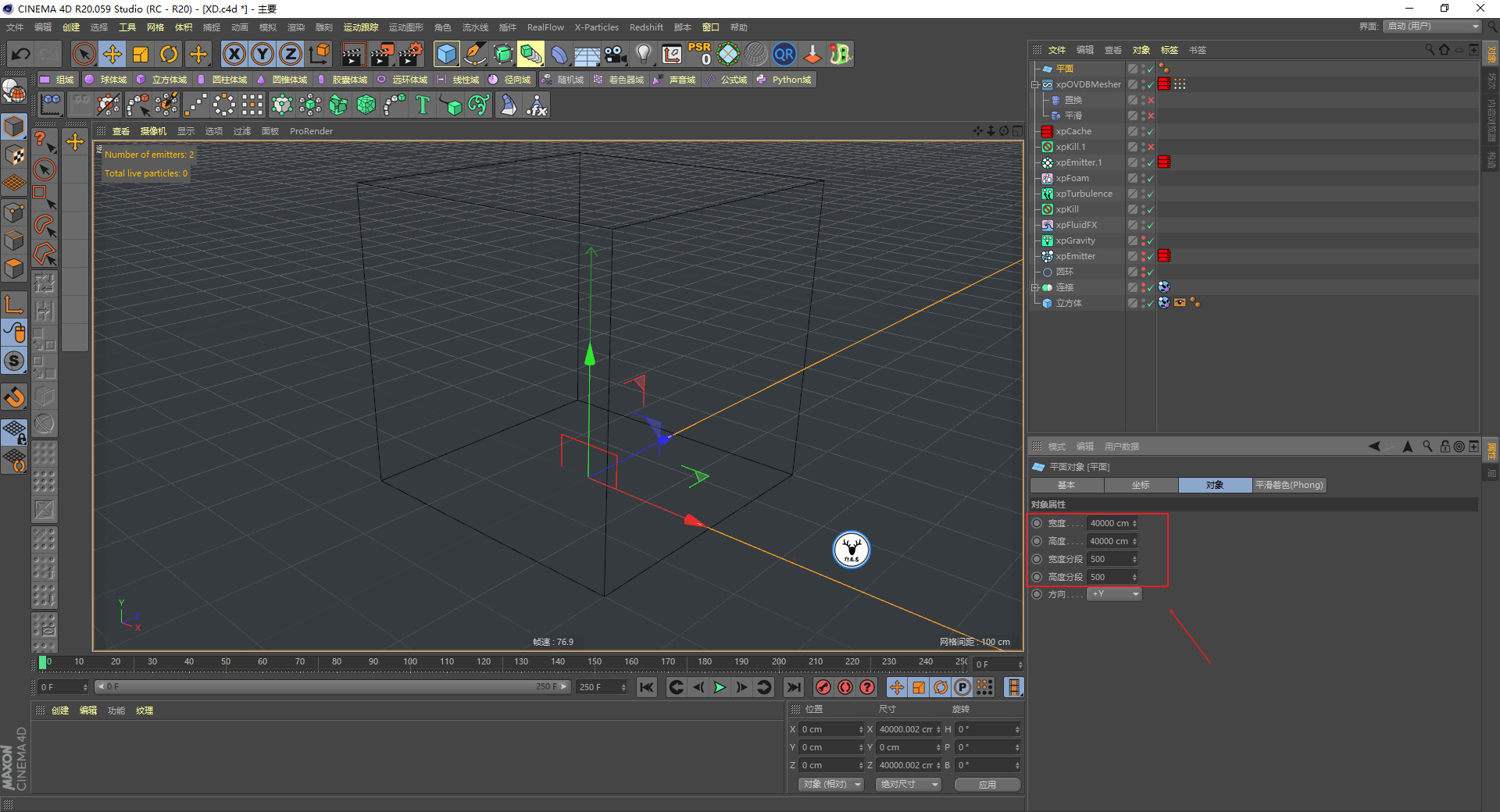

然后新建一个大大的平面这个不用说吧，因为我们后面材质要做出网格的纹路，所以分段可以多一点：

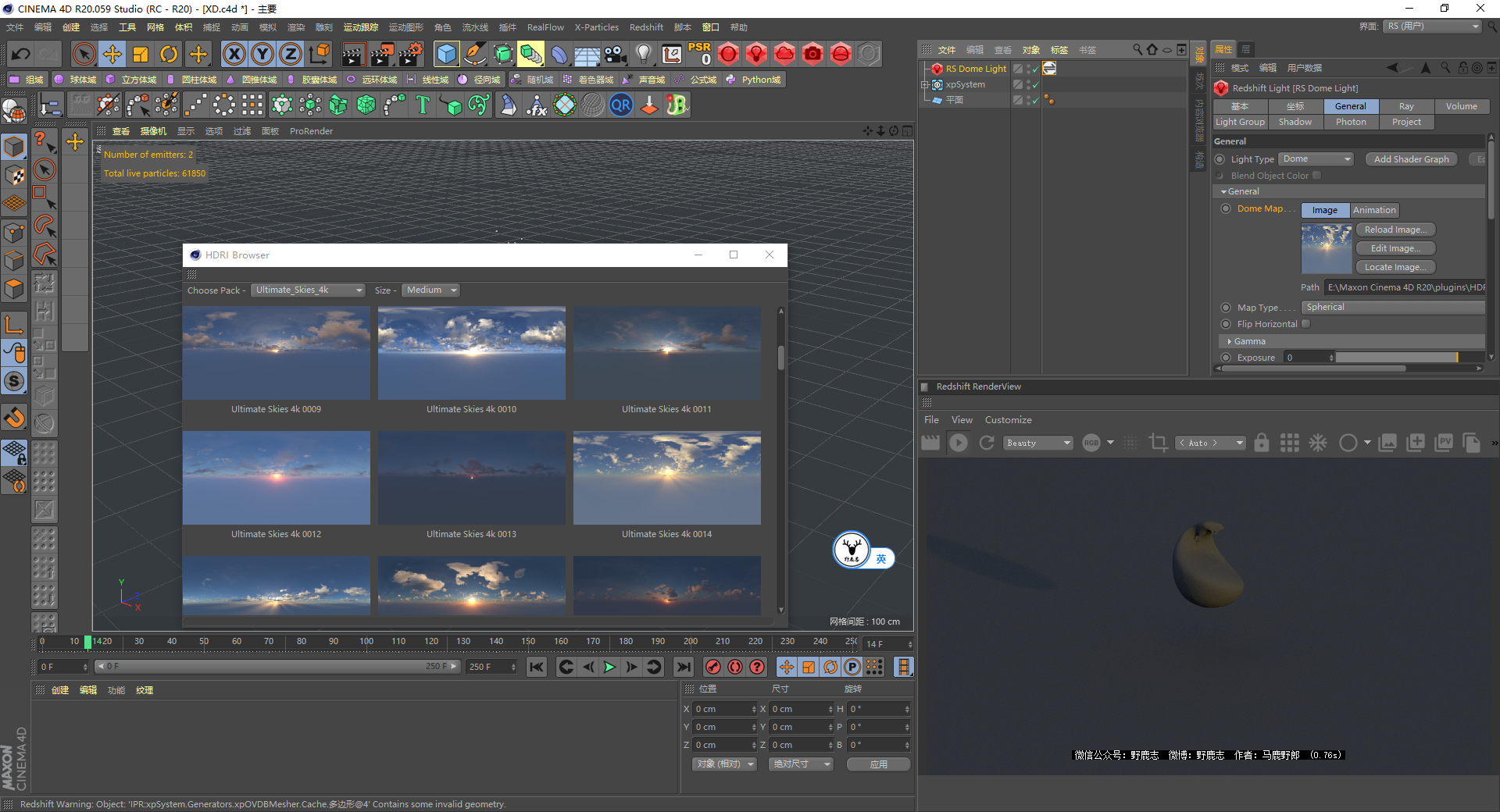

打开rs，新建环境光，渲染波浪一类的我个人觉得用天空的贴图会比较好：

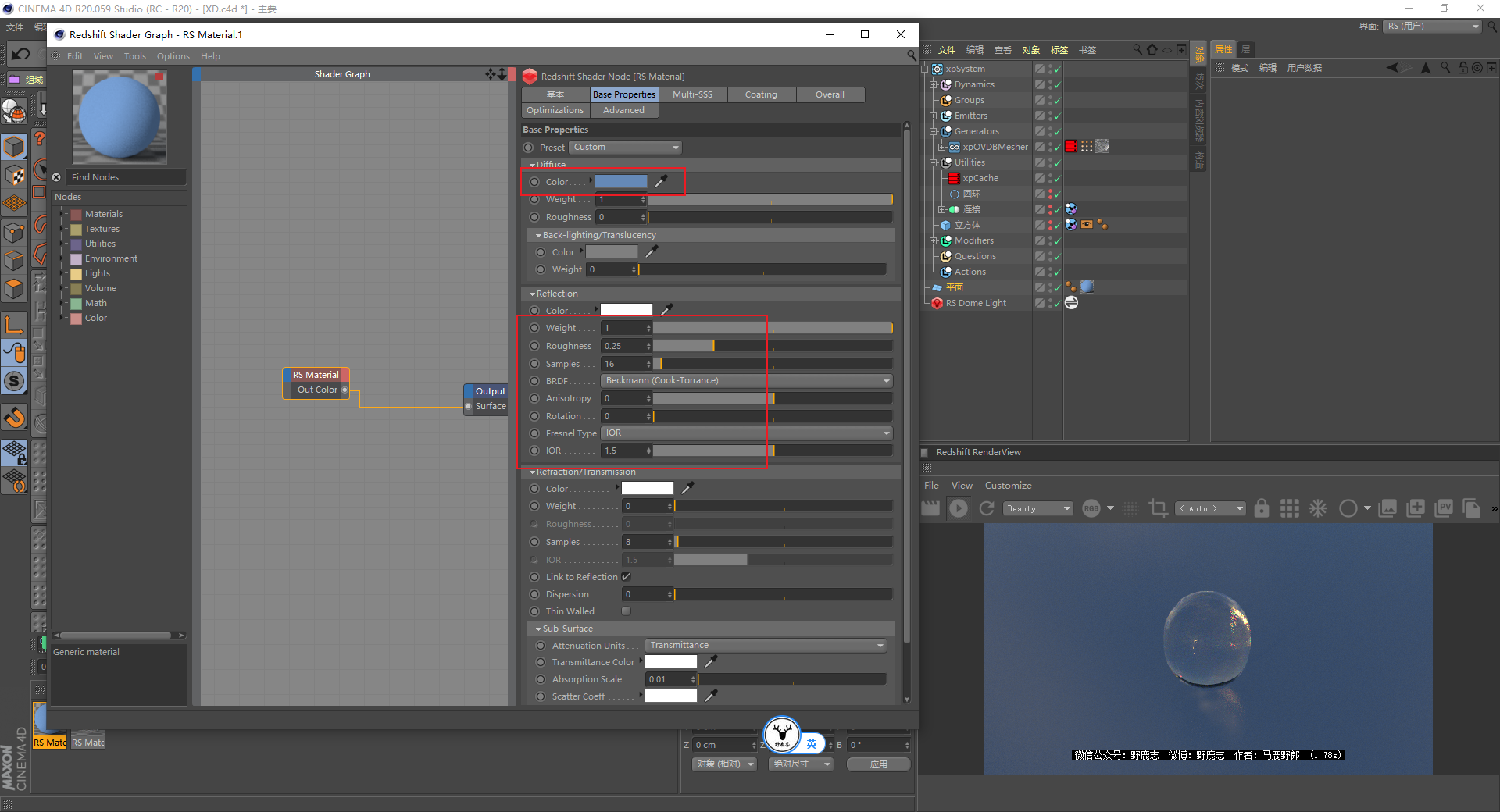

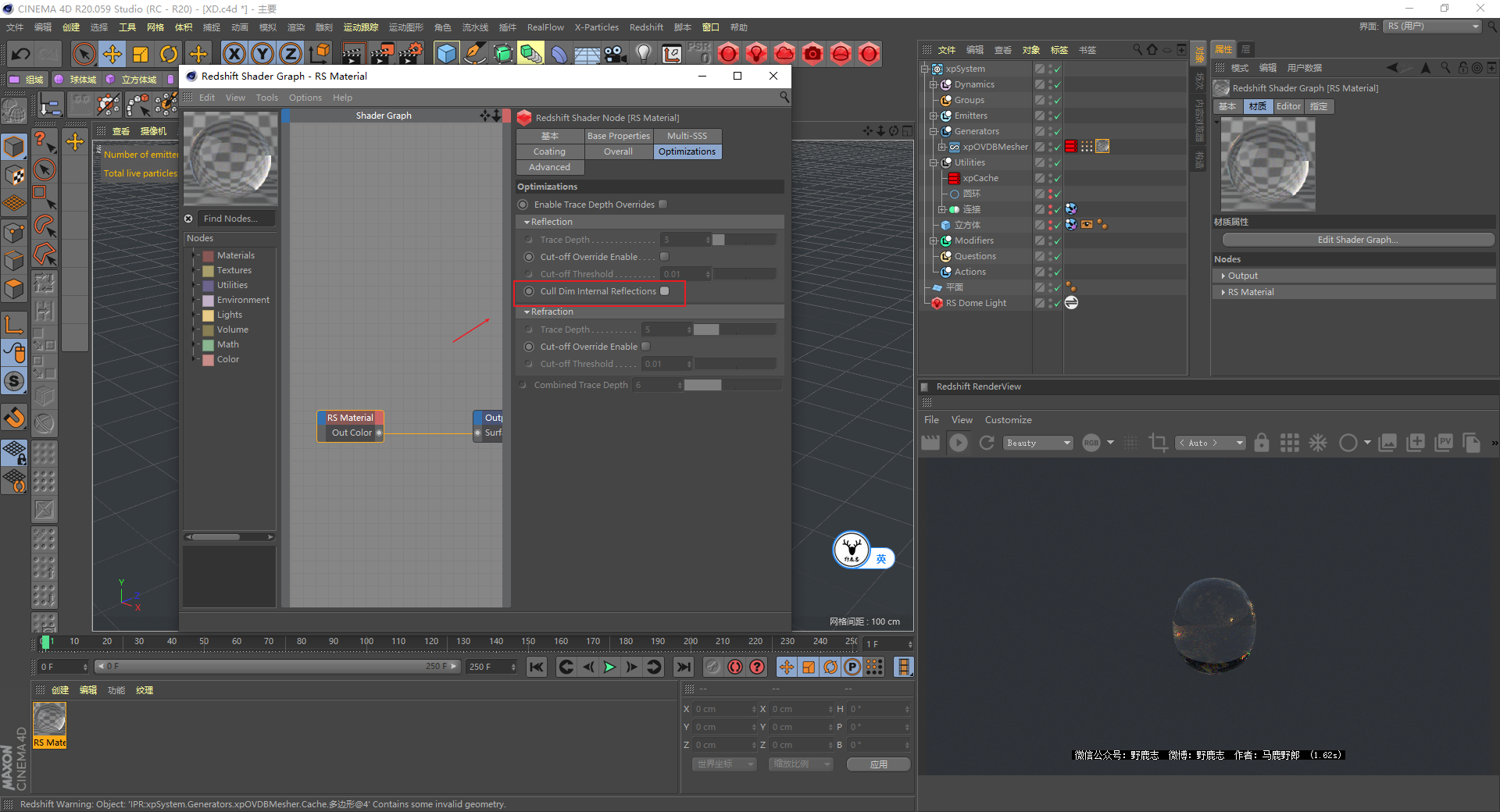

网格的材质我直接用的rs预设的水的材质，取消勾选剔除内部反射：

地面材质首先是一个深蓝色的反射材质：

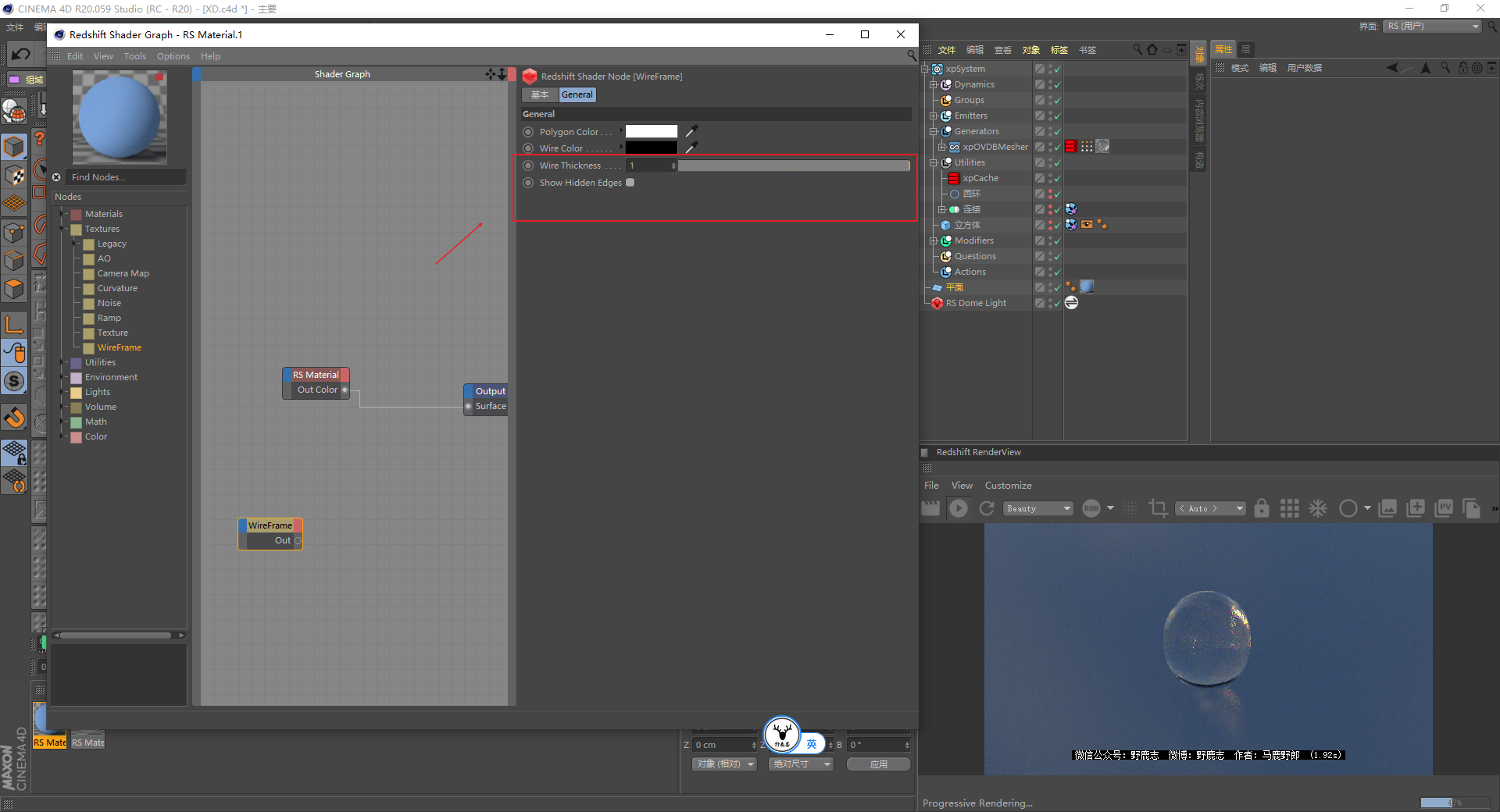

新建一个线框节点，取消勾选显示隐藏边：

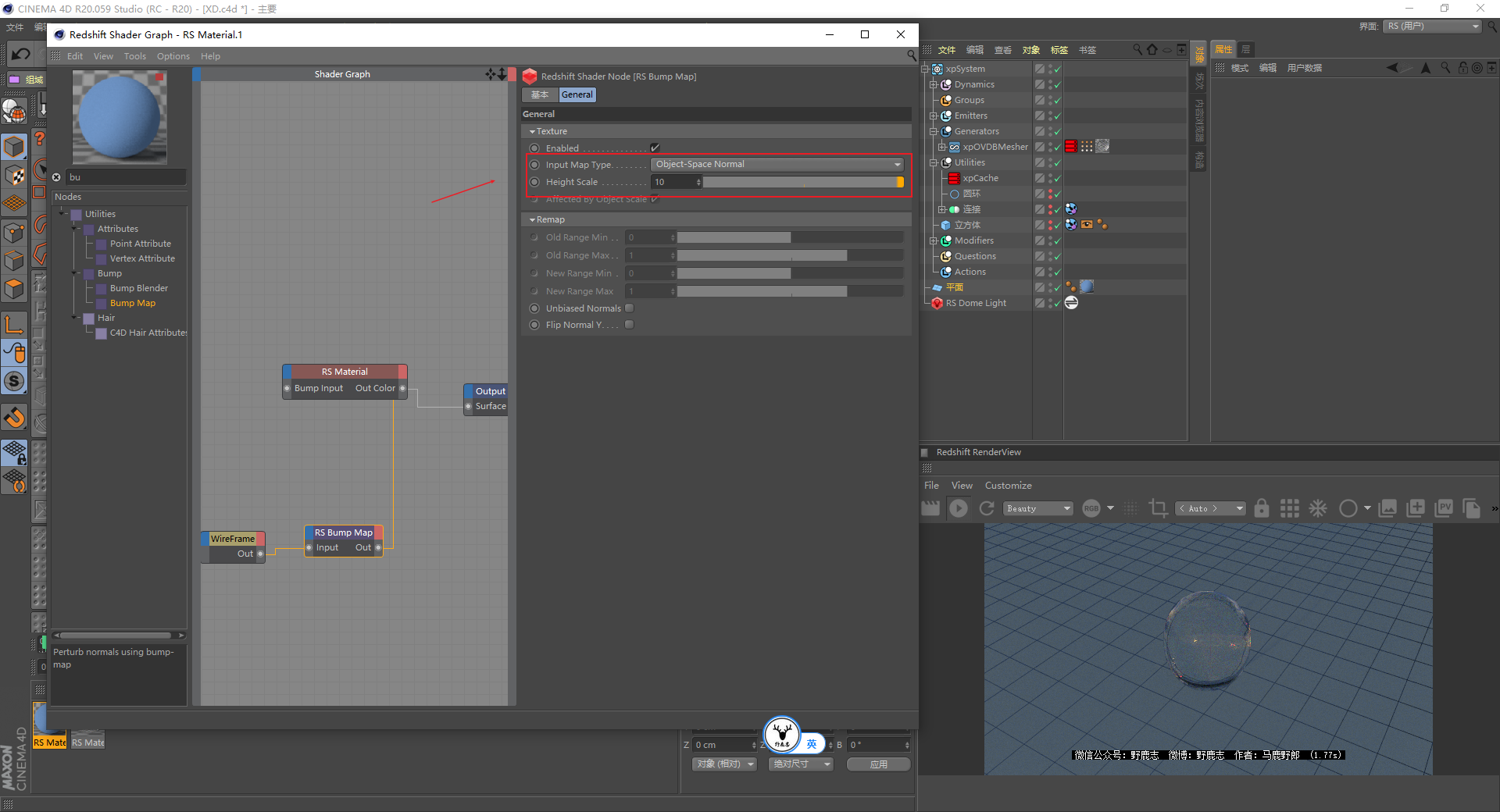

然后把线框节点连接到凹凸节点上，凹凸模式改为对象空间法线，这样线框就有了：

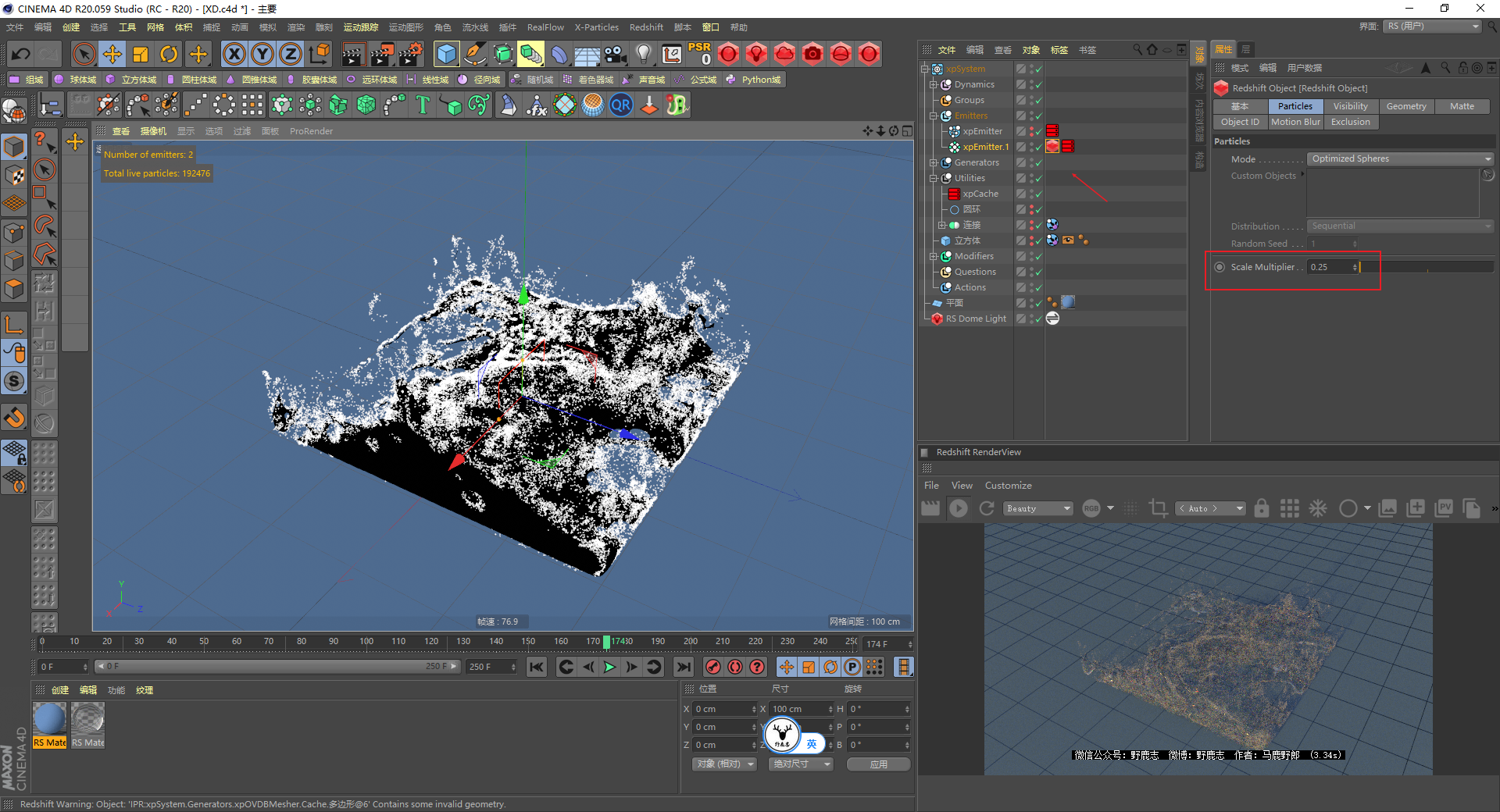

给泡沫粒子添加rs对象标签，模式为优化球体，尺寸可以小一点：

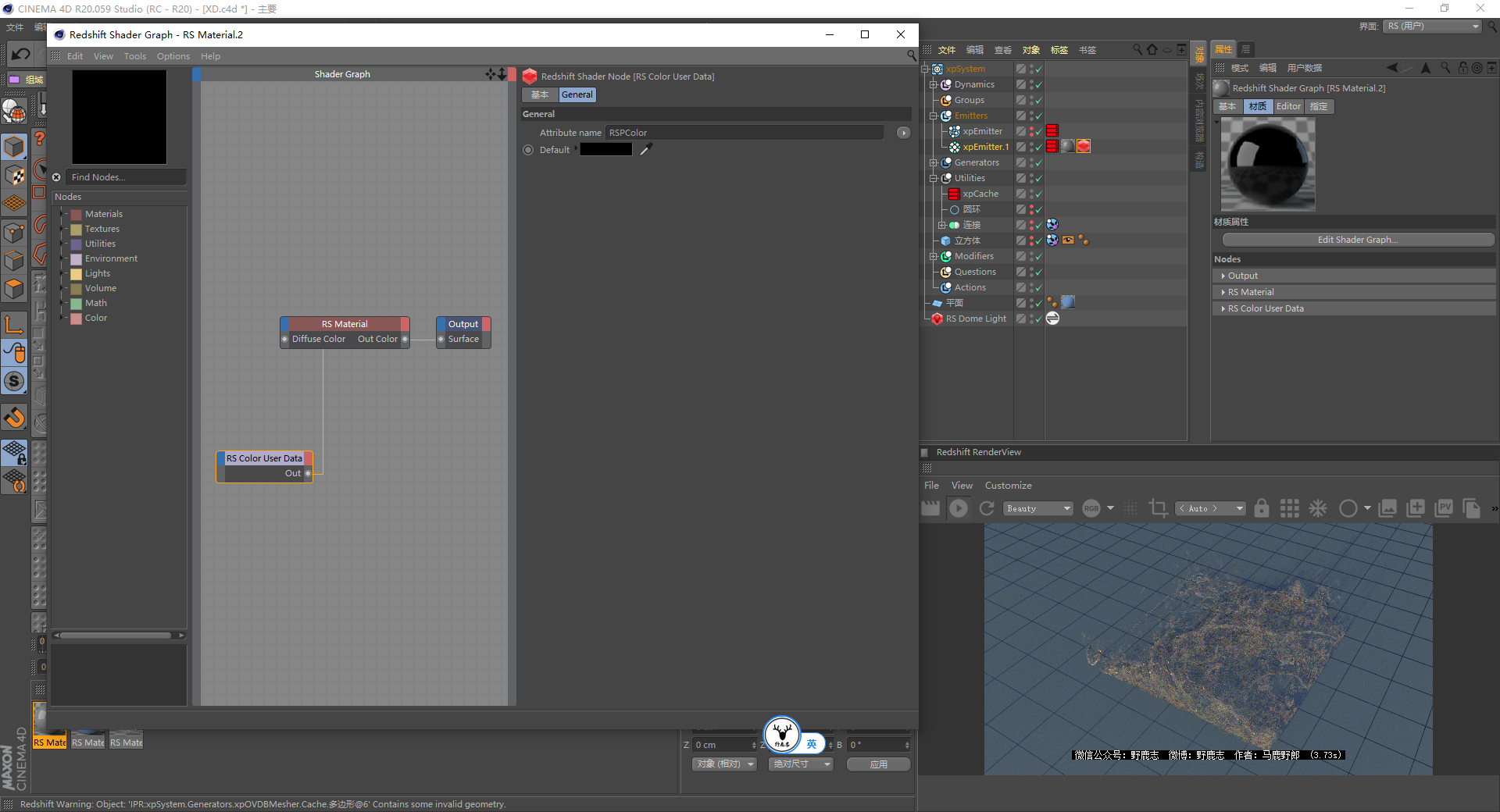

再给粒子发射器添加一个rs材质球，材质球里使用用户数据节点获取粒子的颜色给漫射颜色端口：

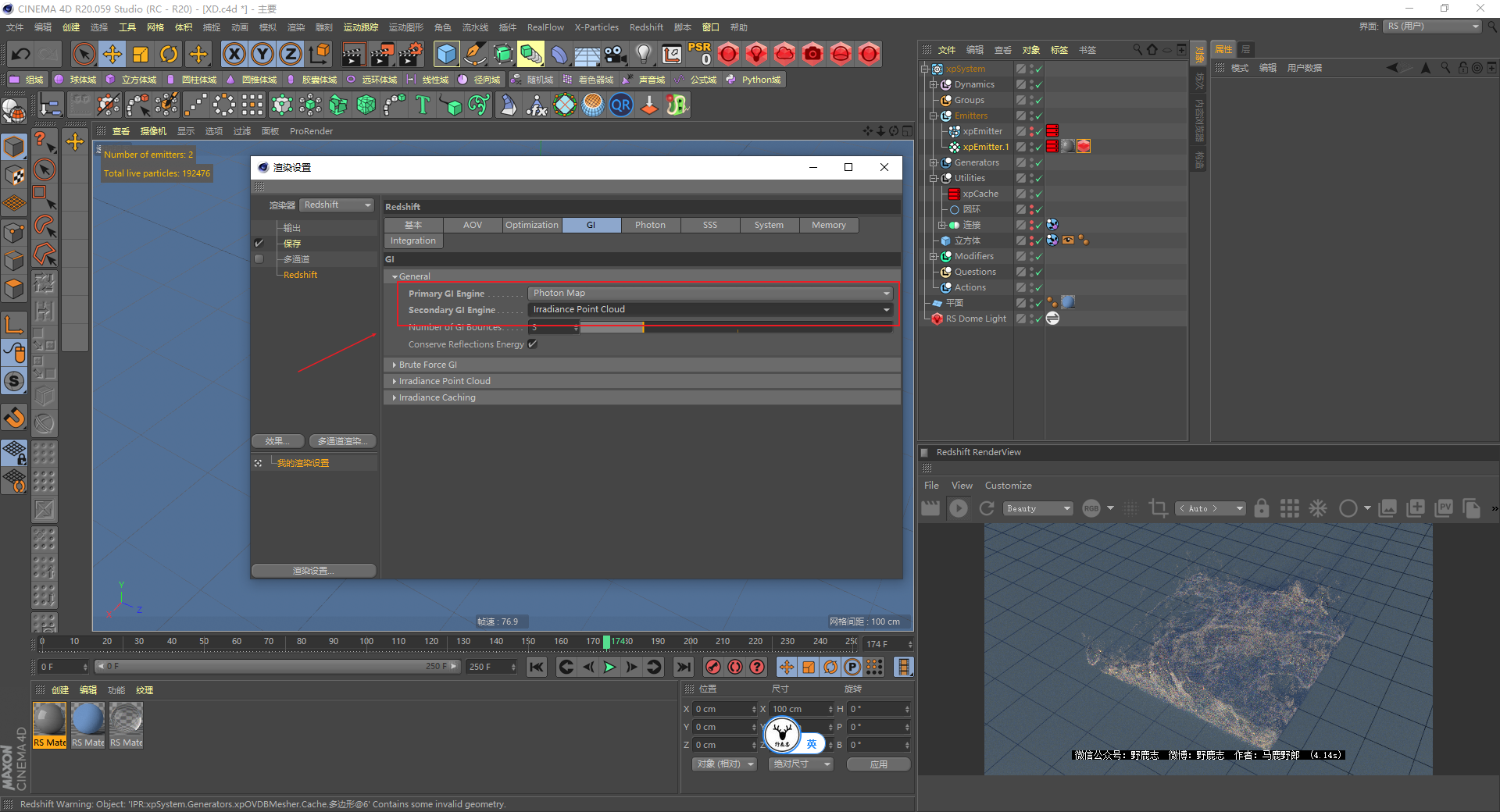

感觉浪花有点偏黑，没关系，把全局光照打开就好了：

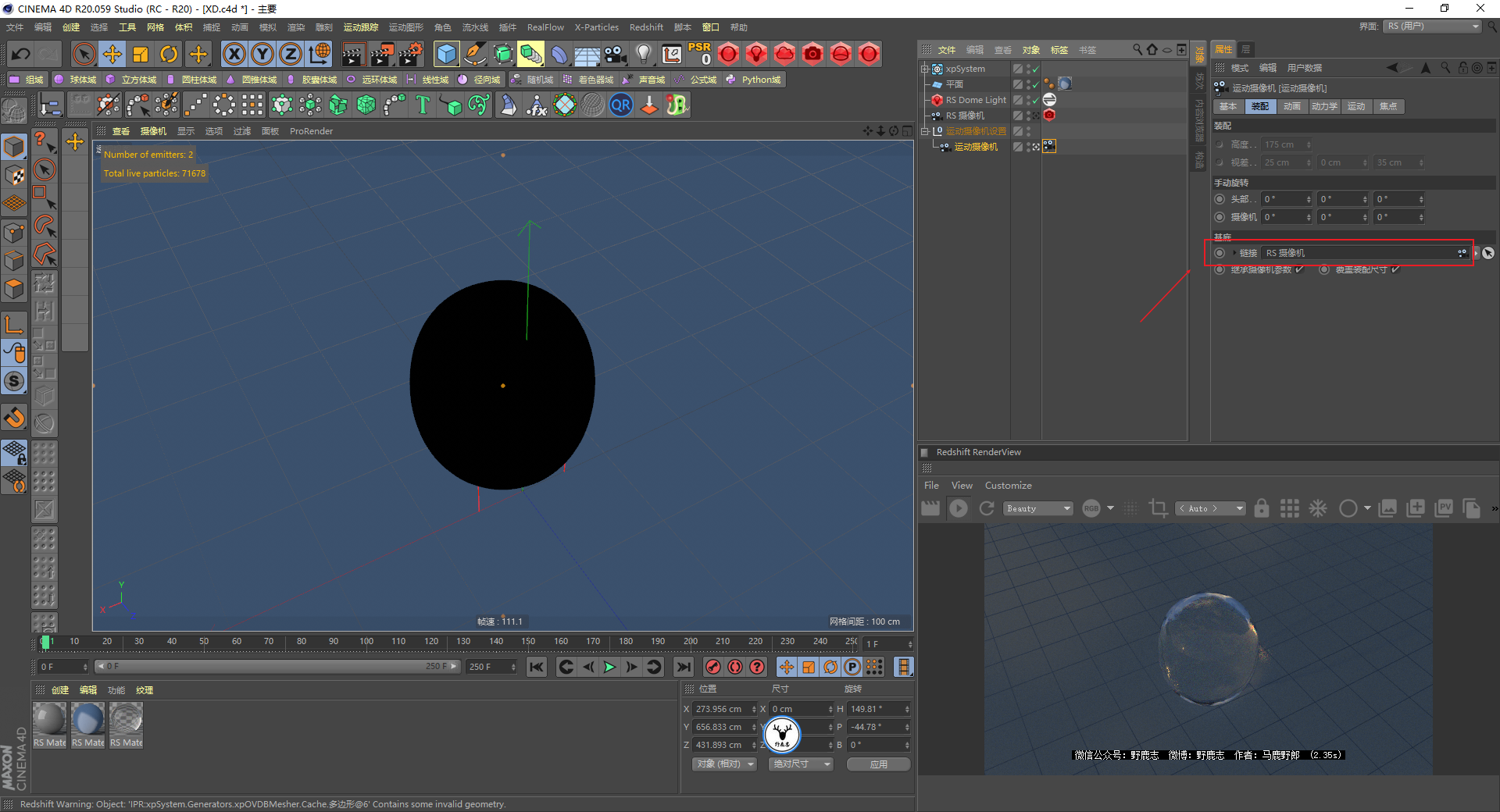

接下来就是制作晃动的摄像机动画了，首先新建一个RS的标准摄像机，固定好角度：

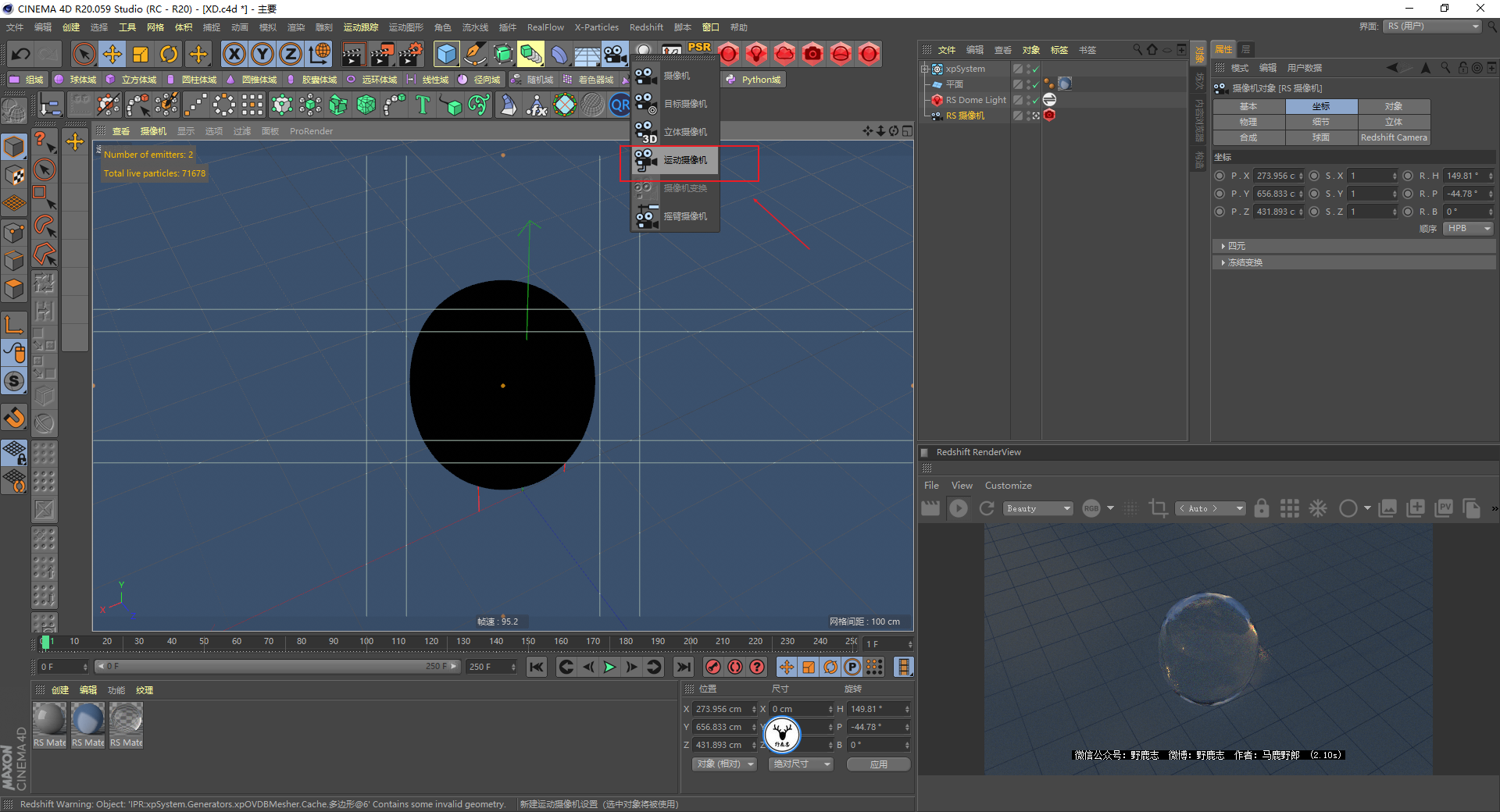

然后再新建一个C4D运动摄像机：

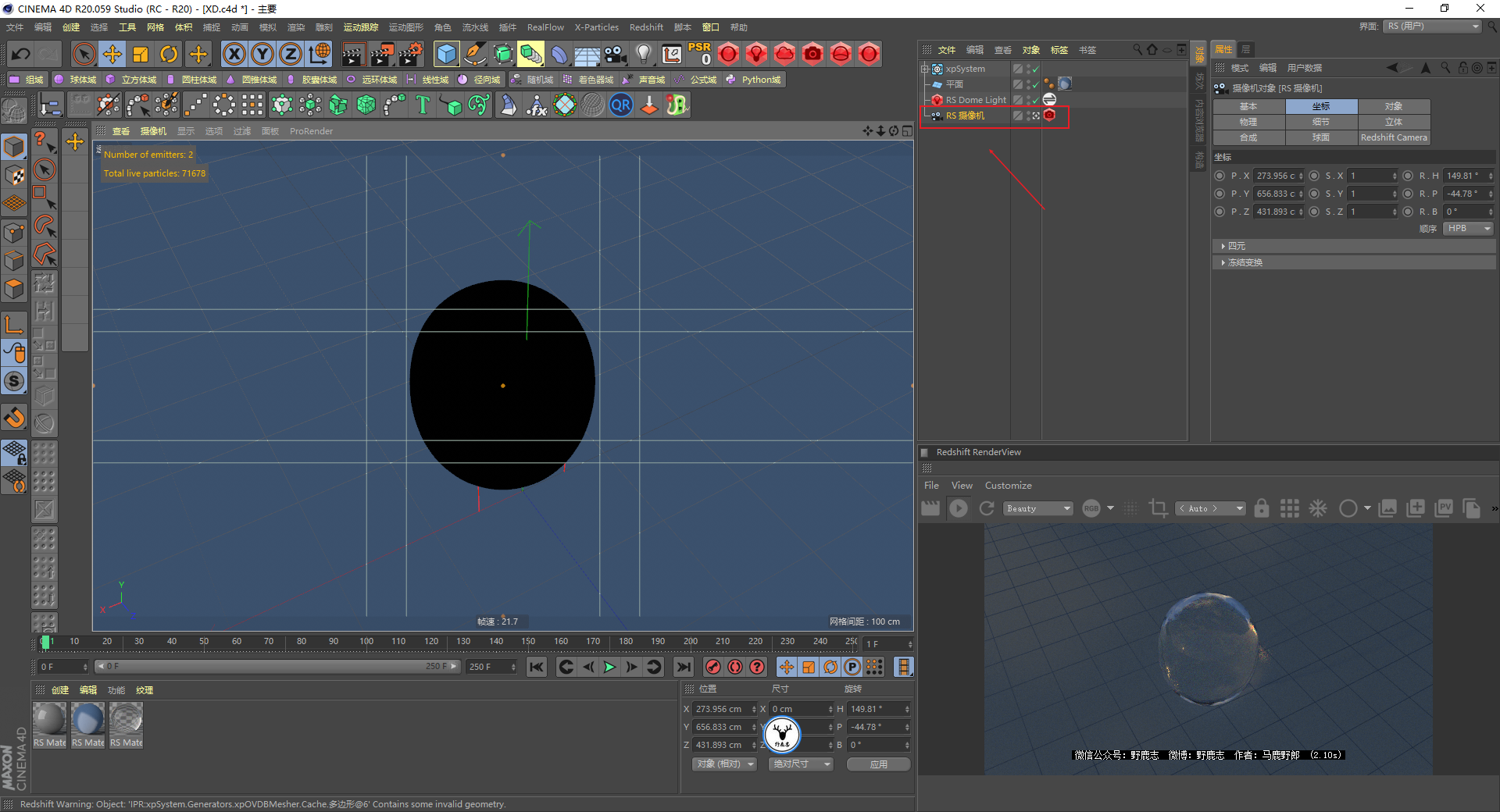

可以看到运动摄像机就会自动关联上rs的标准摄像机：

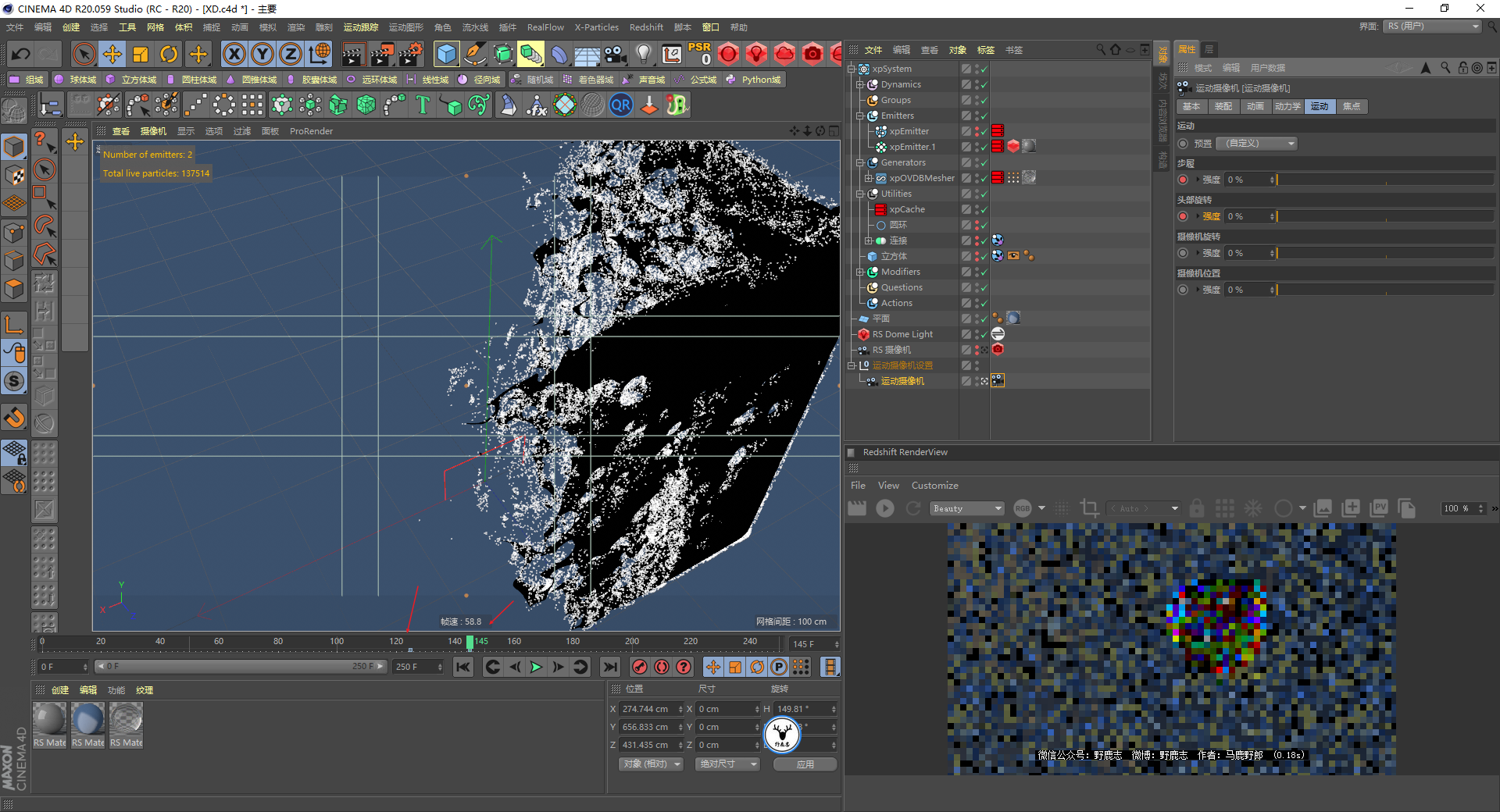

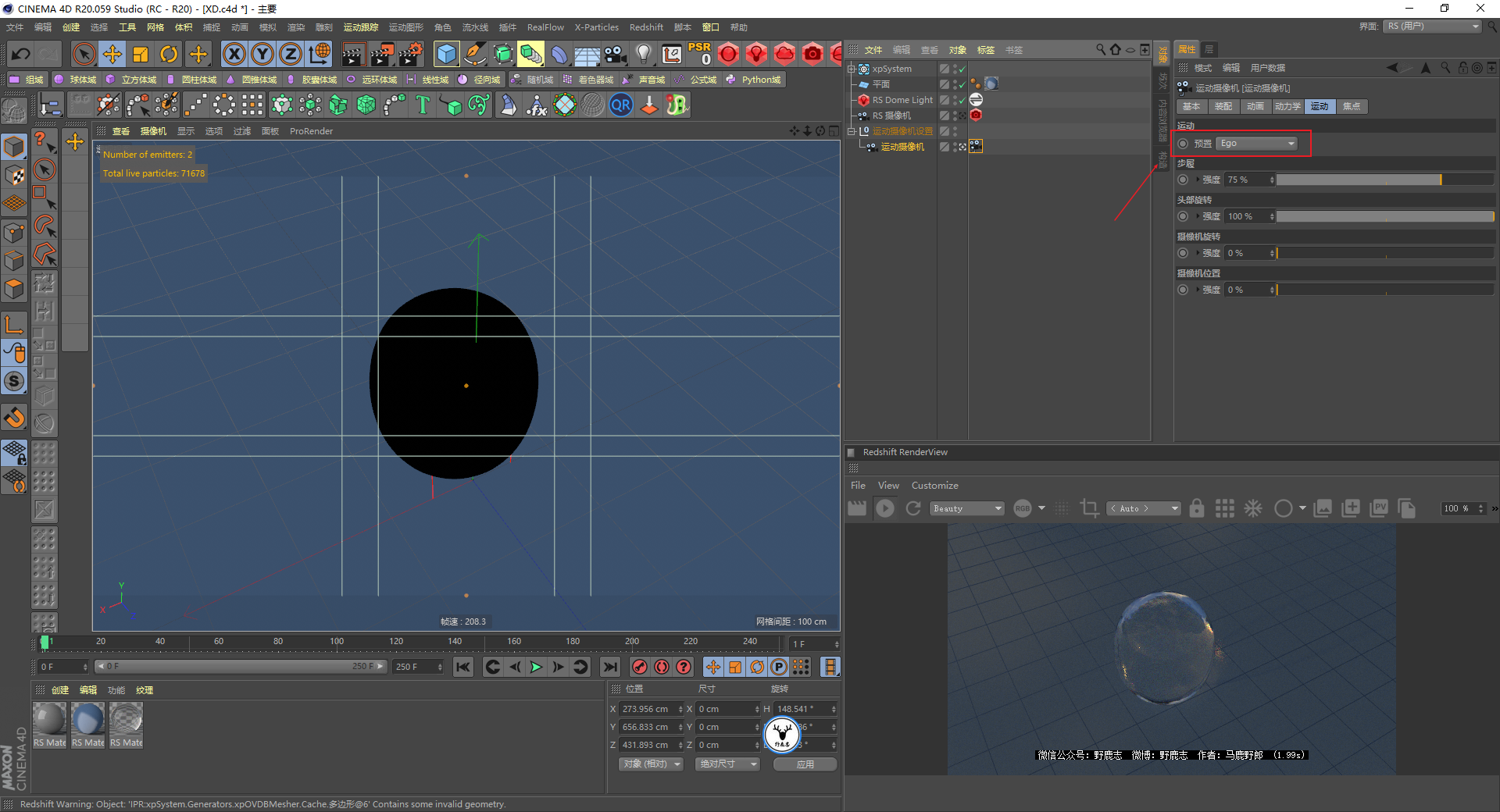

运动摄像机标签里，在运动栏位可以选择一个预设，我这里选择的是Ego，这个时候播放摄像机就会晃动了：

然后我们可以让摄像机在水泼出去的时候逐渐停止晃动，只需要在强度上K关键帧就行了：

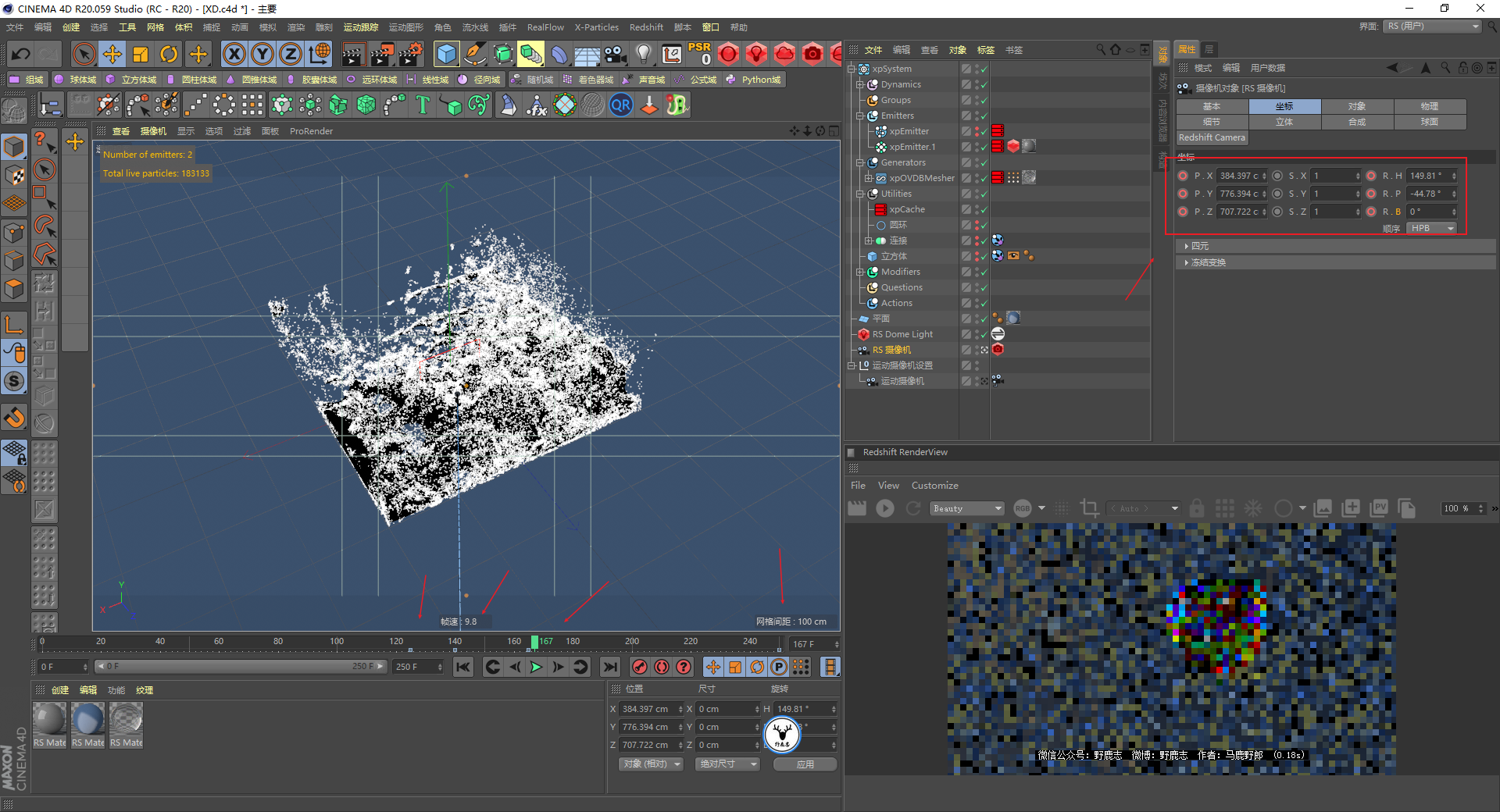

接下来再通过K标准摄像机的参数让摄像机始终对着对象，这个大家多尝试一下吧：

视情况再补两盏灯吧：

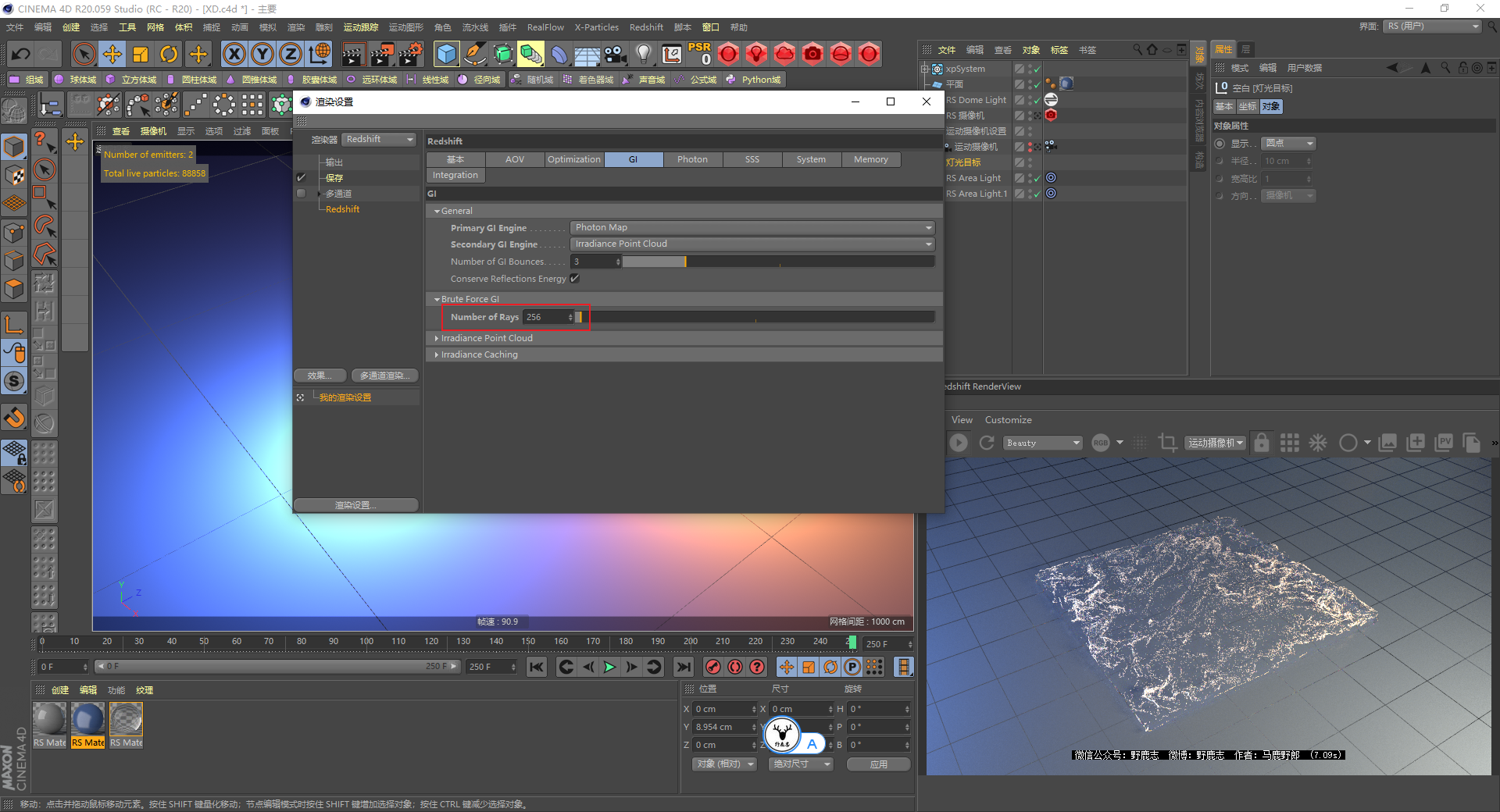

渲染设置里我提高了全局光照的光线数量：

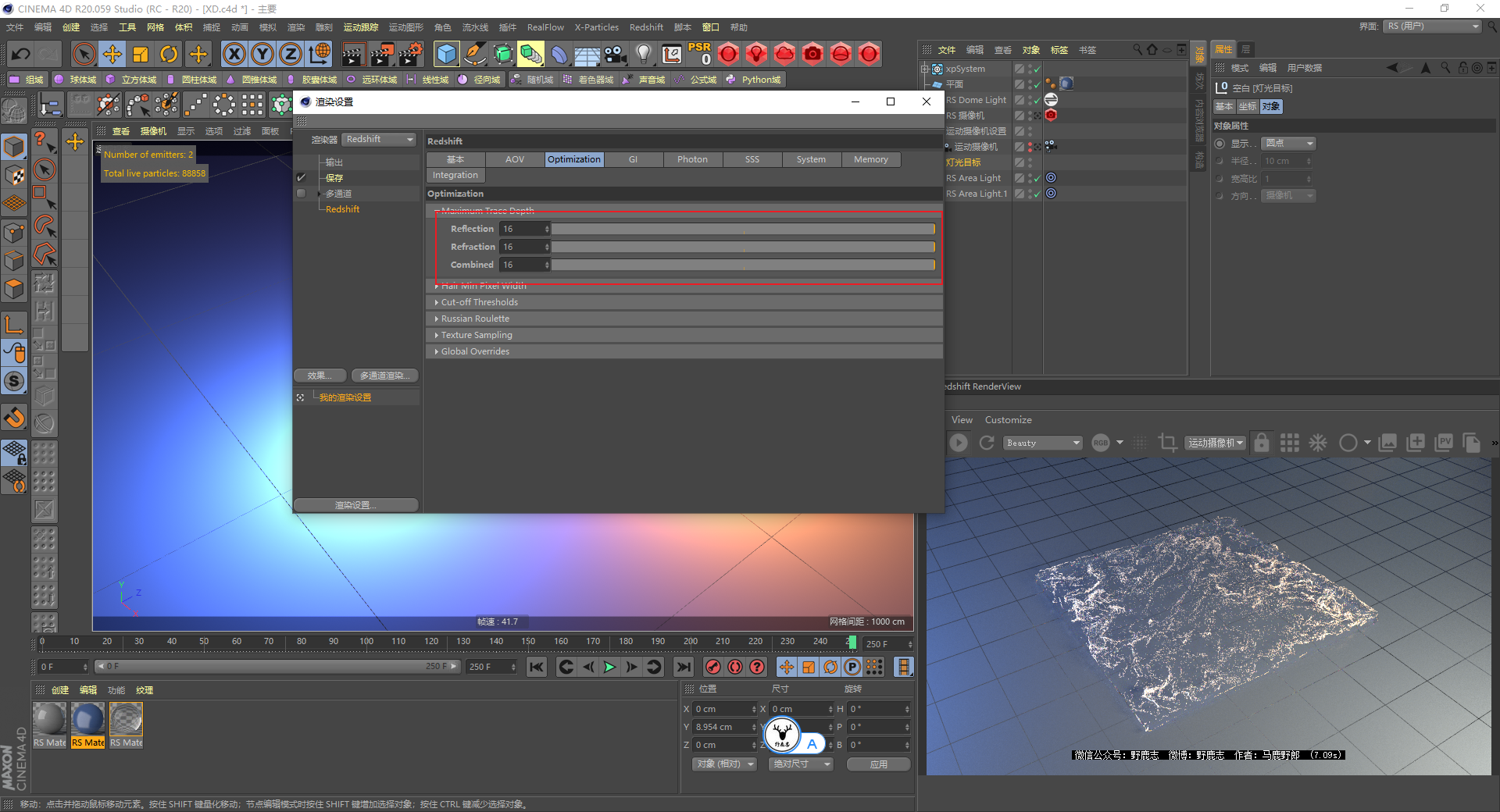

折射反射等次数我也提高了：

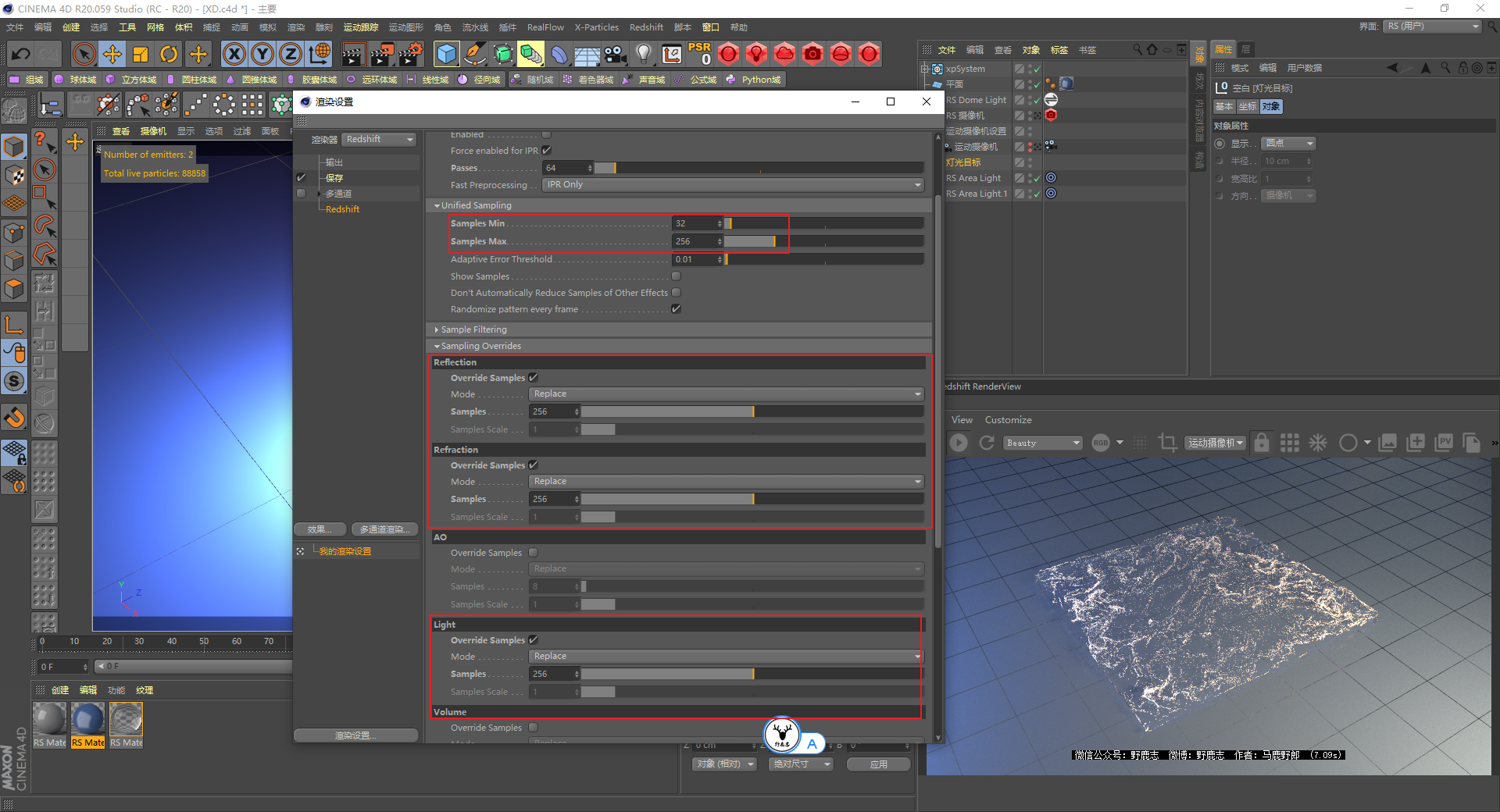

同样提高了反射、折射、灯光以及统一采样：

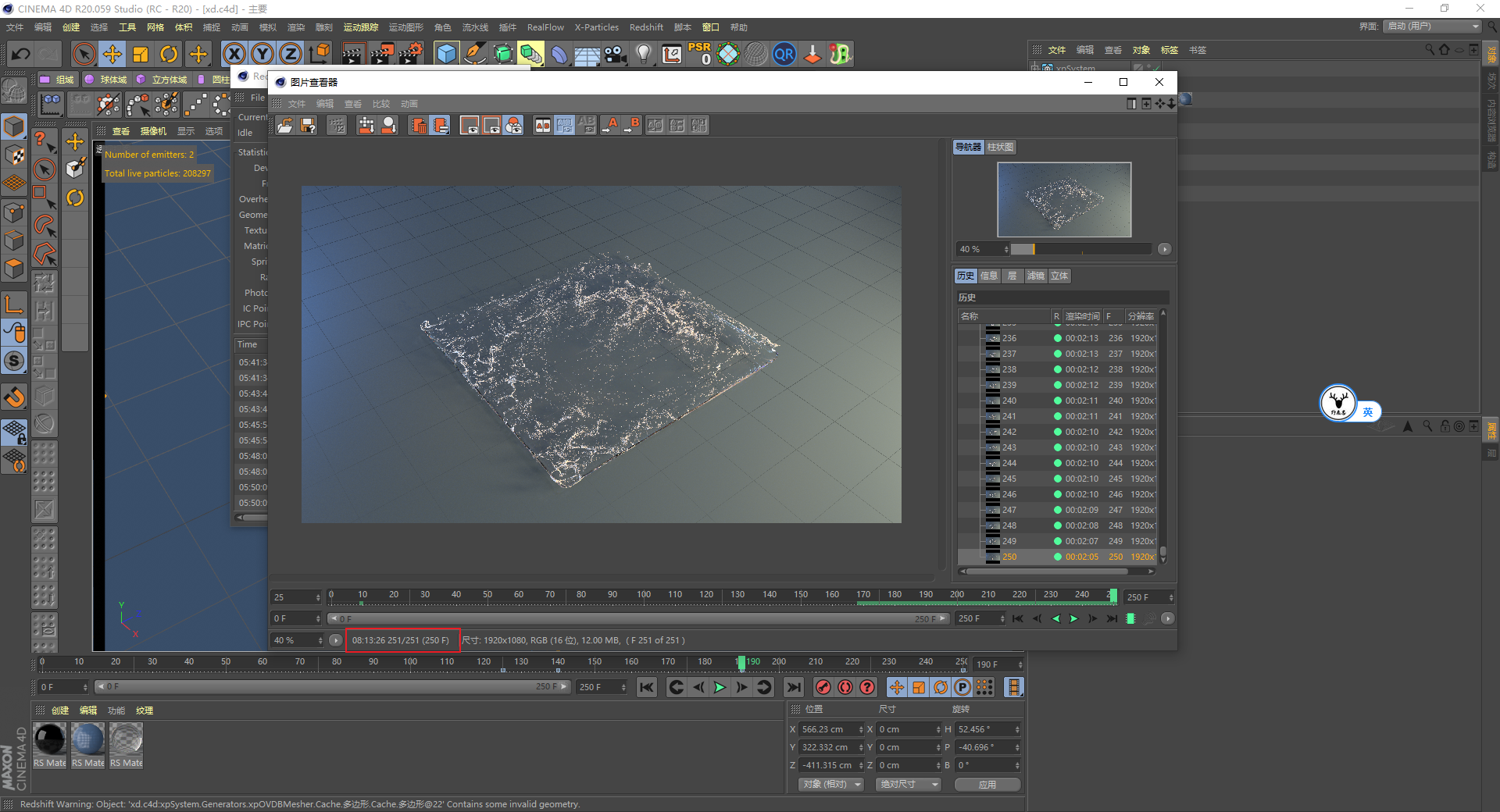

渲染了8个多小时，时间方面总体来说还是能接受的：

最后后期加点运动模糊看看效果吧：

好像渲染的不是很好看，不过今天的内容中需要注意的知识点还是挺多的，所以还是希望鹿友们尝试动手做一下，下面是今天的视频版：

好啦，今天所有的内容就到这里，想要源文件以及原视频的童鞋后台撩我获取吧！
