【教程】Rhino犀牛7AKG头戴式耳机建模（含模型领取）

卓尔谟丨随意汉化

犀牛建模教程

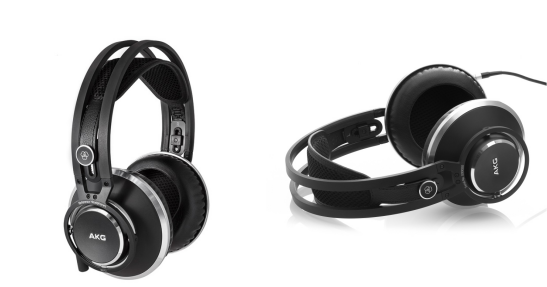

建模分析

1. 画出框架线；2.双轨、放样生成头带部分；旋转成型生成耳罩部分；3.进行倒角；4.调整细节。

建模步骤

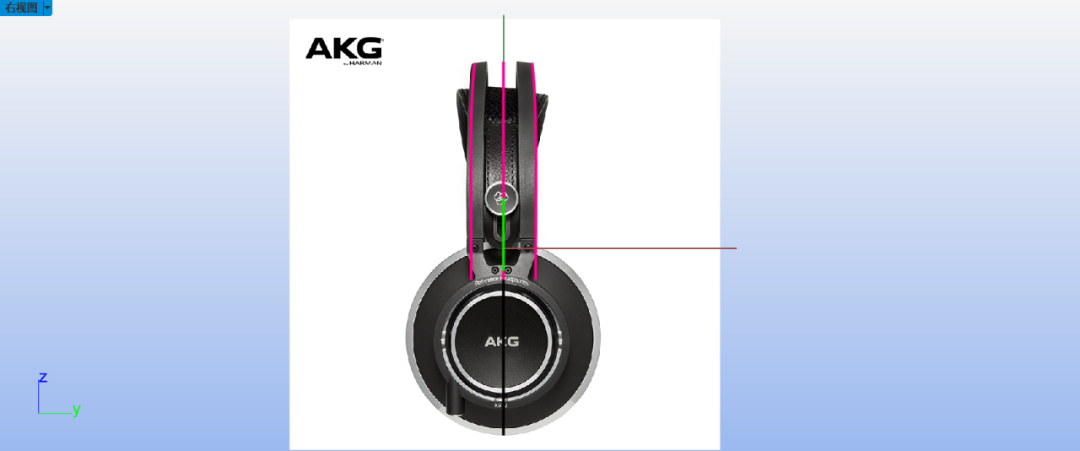

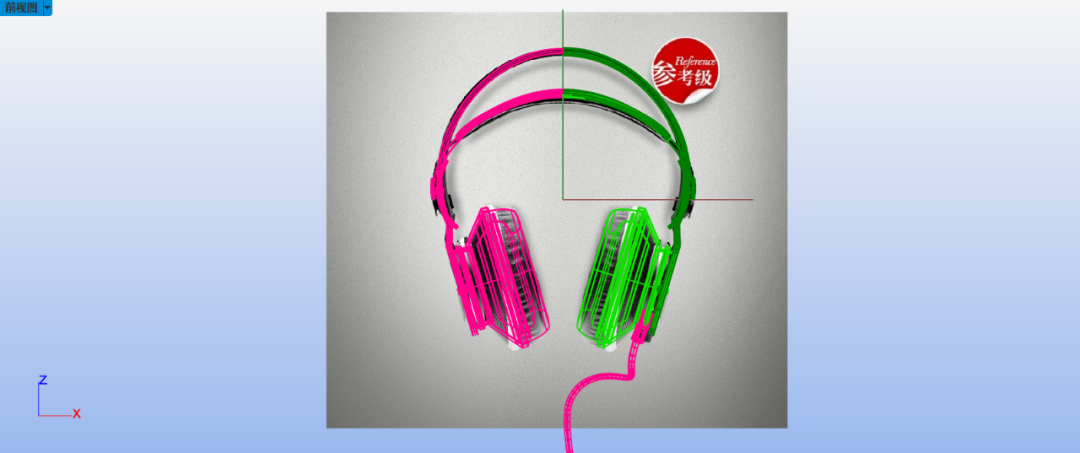

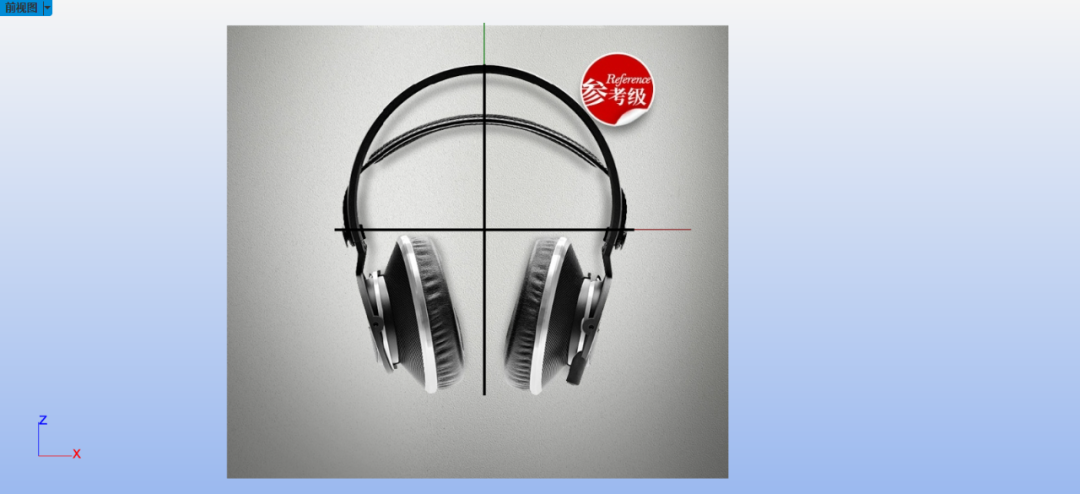

01、Open rhino,以零点为中心画出长度与宽度尺寸参考线，参考线即为耳机对称轴。导入参考图，调整位置达到与参考线一致。

02、该耳机为轴对称模型，只需建一半模型，完成一半镜像即可。先用曲线画出耳罩中间连接的轮廓。

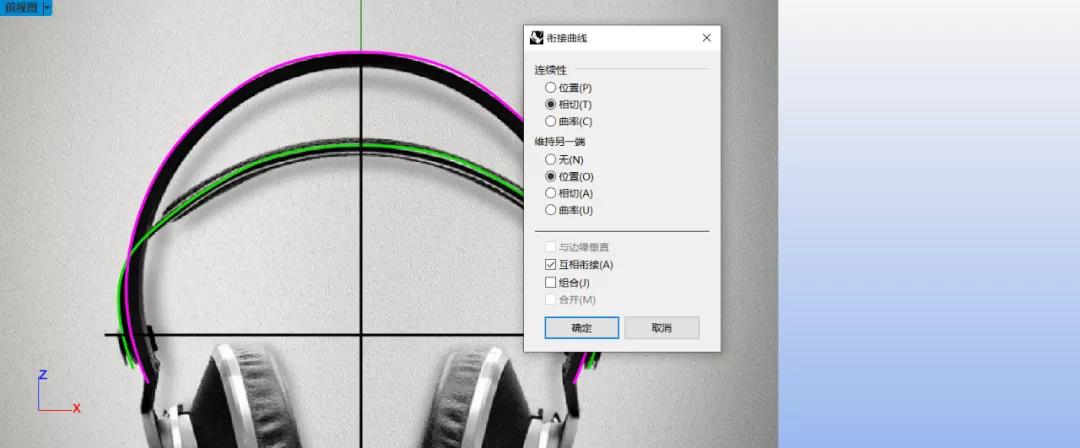

03、使用镜像，将曲线对称过去，并使用匹配曲线将两条曲线连接处调整为G2关系。

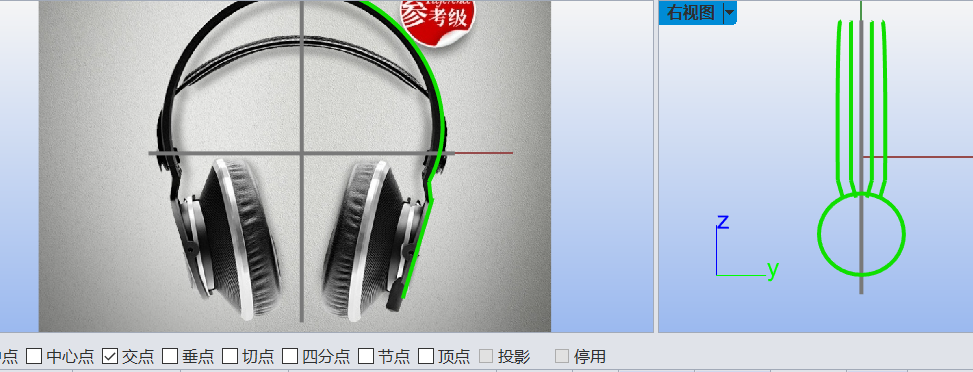

04、切换视图，在右视图复制一条曲线，打开控制点，调整曲线的弯度及高低并镜像一条。

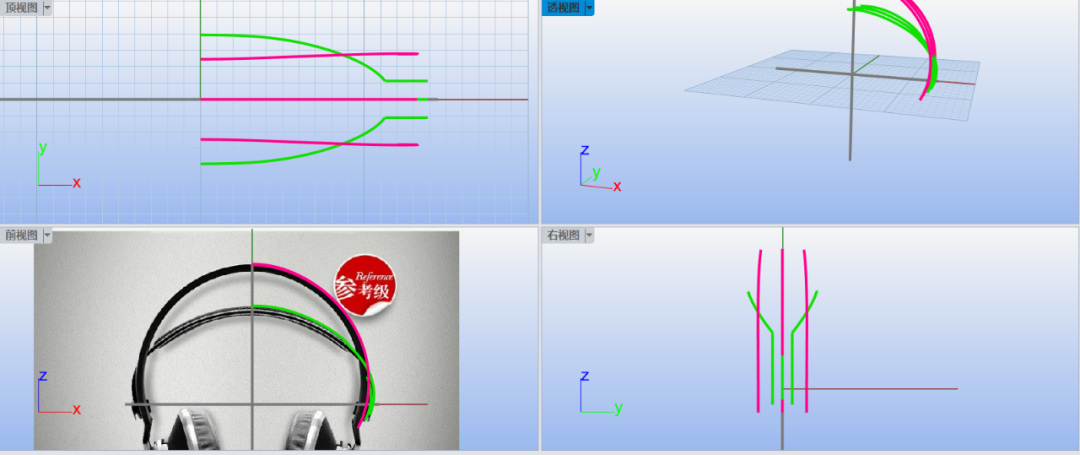

05、画出下面的两条线并调整造型，可以看出下面头带比上面宽，并将线沿y轴对称过去，检查其连续性，匹配曲线使其相互达到正切关系。

undefined

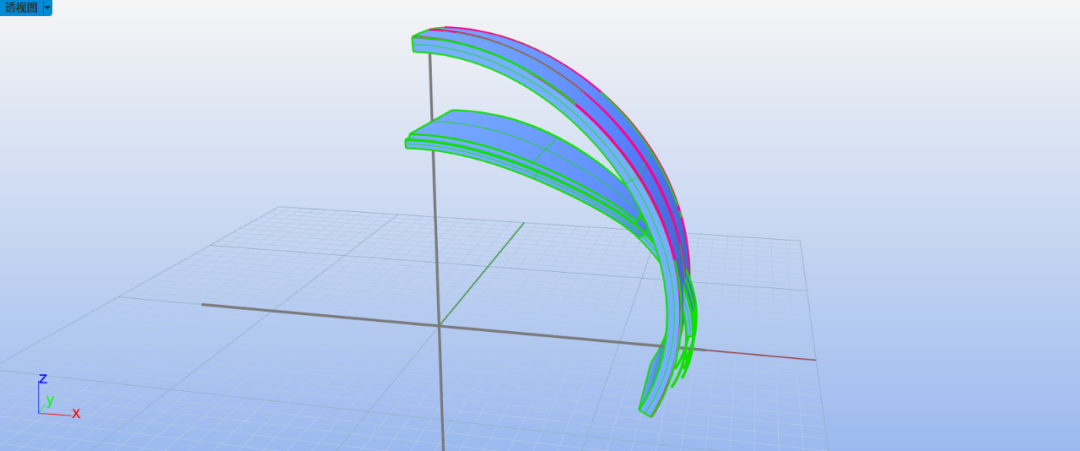

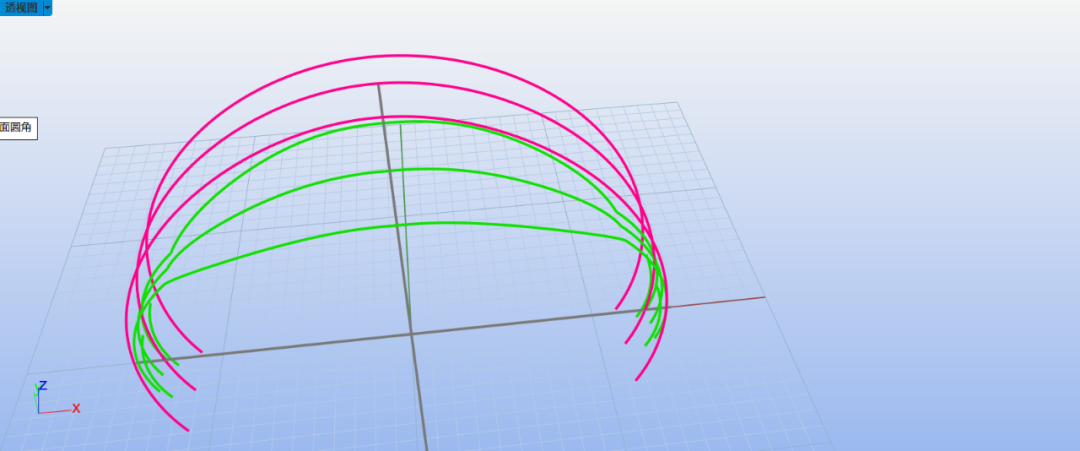

06、通过放样得到曲面，先将曲面对称过去检查连续性，然后偏移曲面得到相应造型。

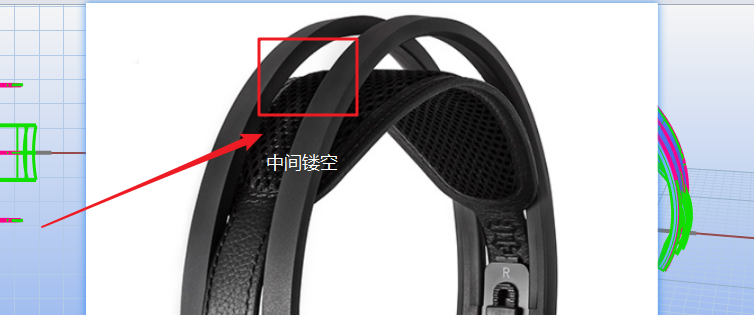

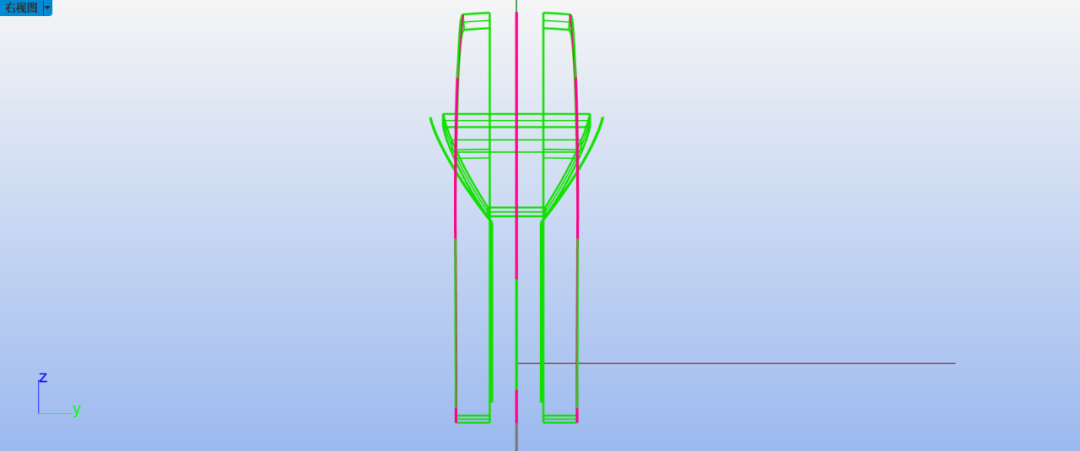

07、上面头带中间为镂空造型，所以在右视图根据其实体宽度画线，修剪，得到相应造型。

undefined

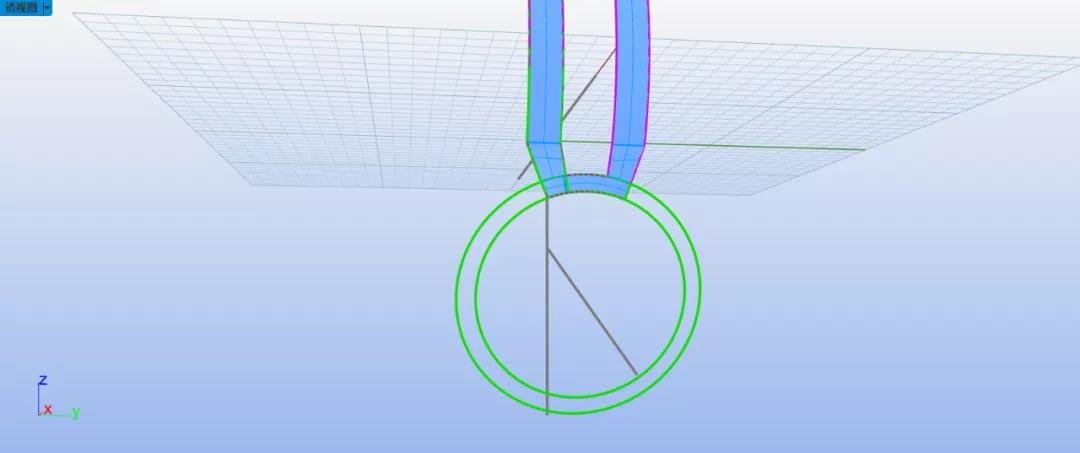

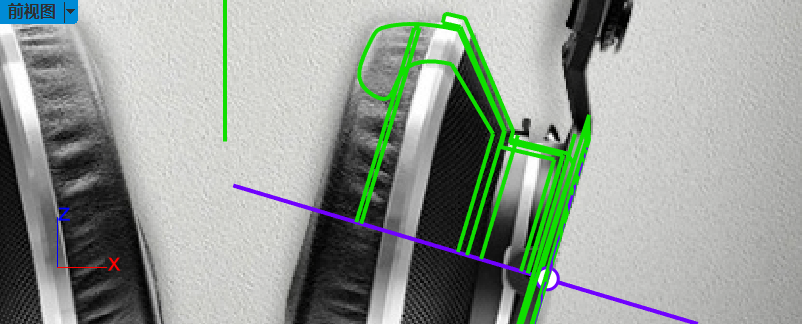

08、复制物体的边缘线，然后根据前视图画出接下来的辅助线，利用三点画圆，画出下面的圆形。

09、复制这个圆并放大到合适的位置，修剪多余曲线。

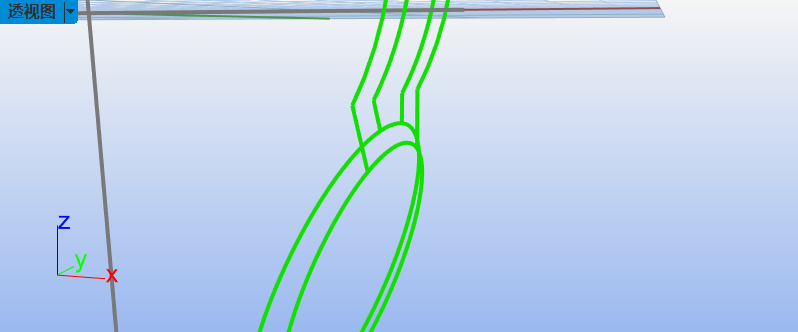

10、复制圆形曲线，并调整好位置，通过2D旋转调整至与另一个圆平行。

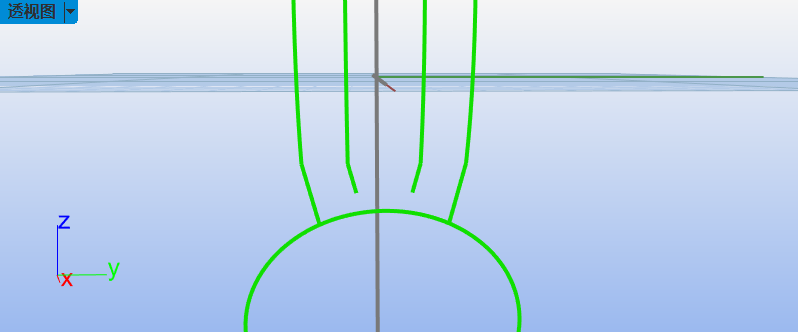

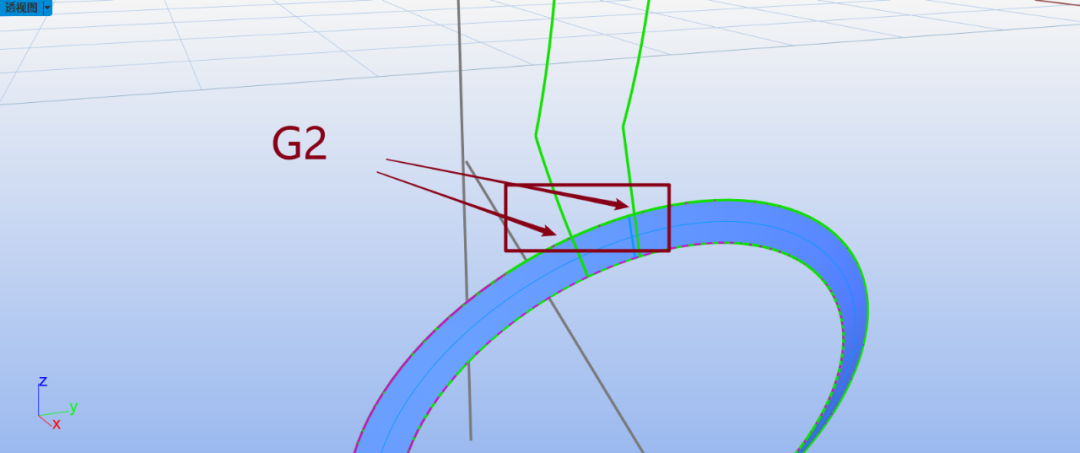

11、放样两个圆得到曲面，抽离曲面结构线，匹配上面的曲线和曲面上的曲线，使上面的曲线与曲面上的曲线呈G2关系，保持弧度的连续性。

12、使用修建工具剪掉多余曲面，用直线连接曲线转折处，然后使用双轨生成其他曲面并组合在一起。

13、将已生成曲面对称过去，匹配曲面，使其形成曲率关系，删掉一半，复制并等比缩小圆形曲线，放样得到下面的圆环，同样与上面的曲面组合在一起。

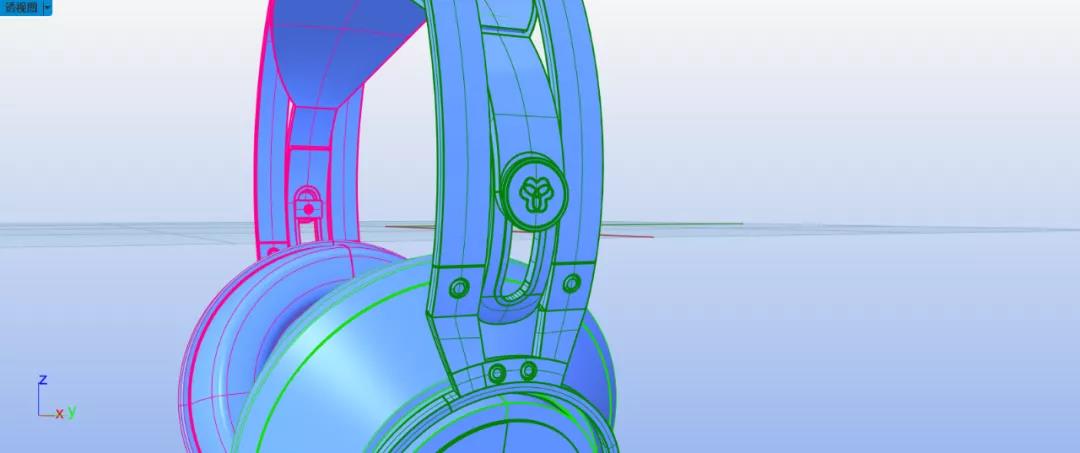

14、偏移头带部分的曲面形成实体，布尔运算建出细节。

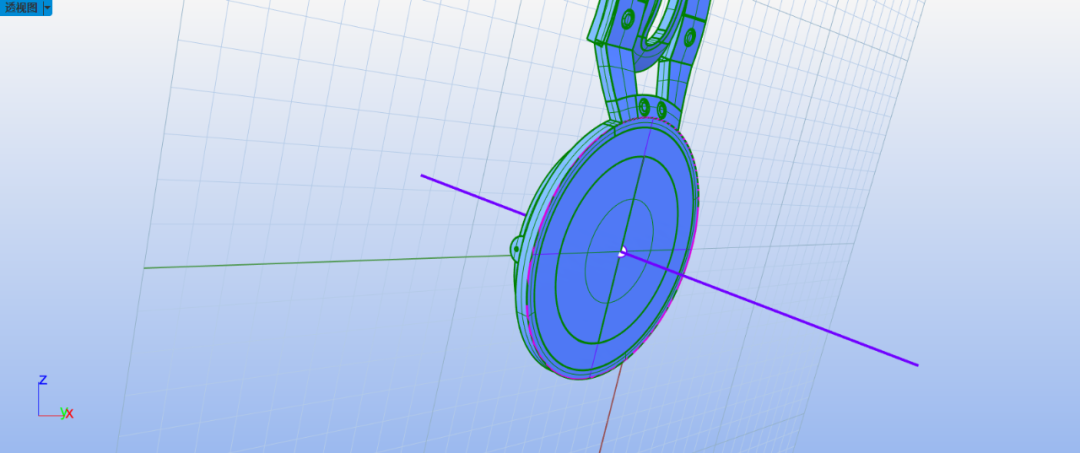

15、求出下面圆环边缘线的面积重心得到圆形中心点，以中心点生成圆形面，使用直线;曲面法线在法线方向画一条辅助线。可将工作平面定位到圆形面上。

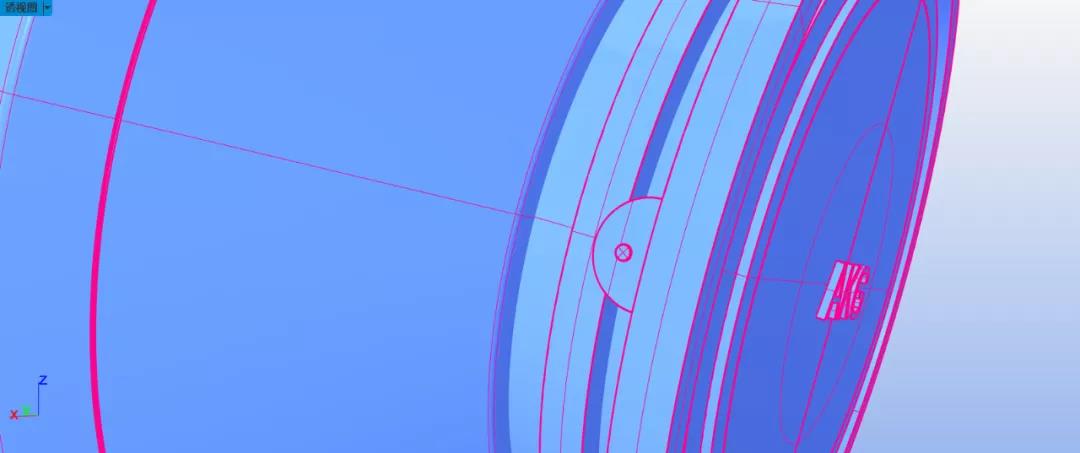

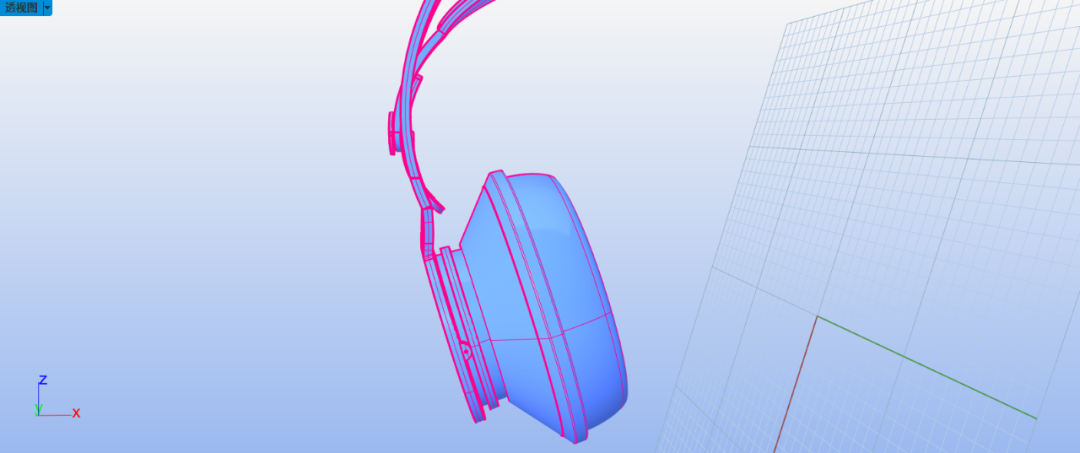

16、画出耳罩部分的曲线，使其端点都在法线上，使用旋转成型工具，选中所画所有曲线，沿法线360°旋转成型得到耳罩部分。

undefined

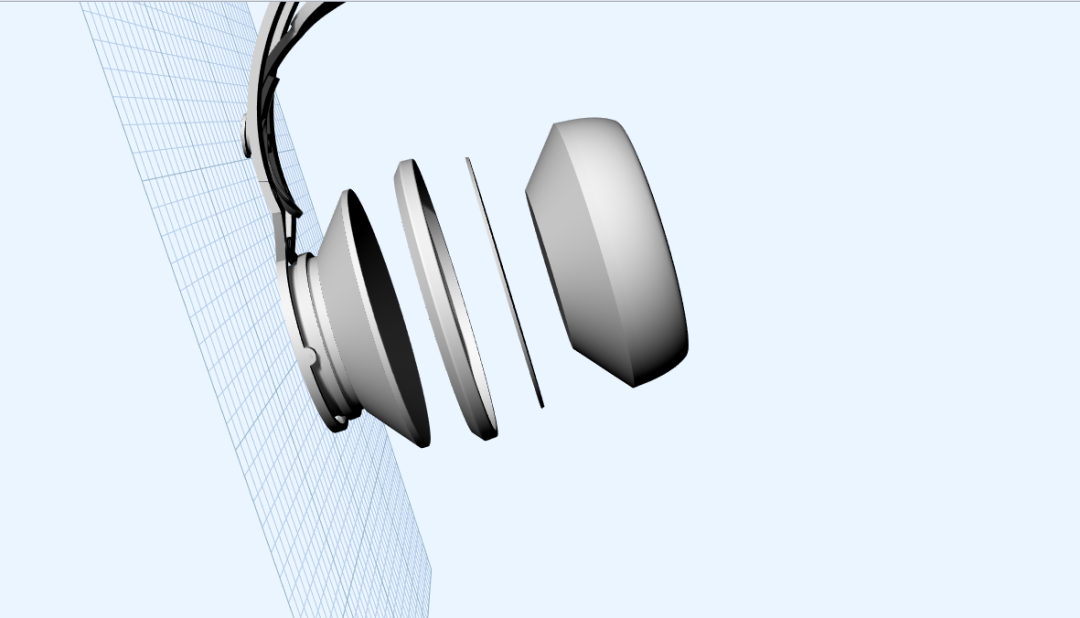

17、画出细节曲线，调整好位置，投影到相应位置，然后拉伸成体，然后对耳机进行分模。使用镜像工具将耳机的另一半镜像过去。

undefined

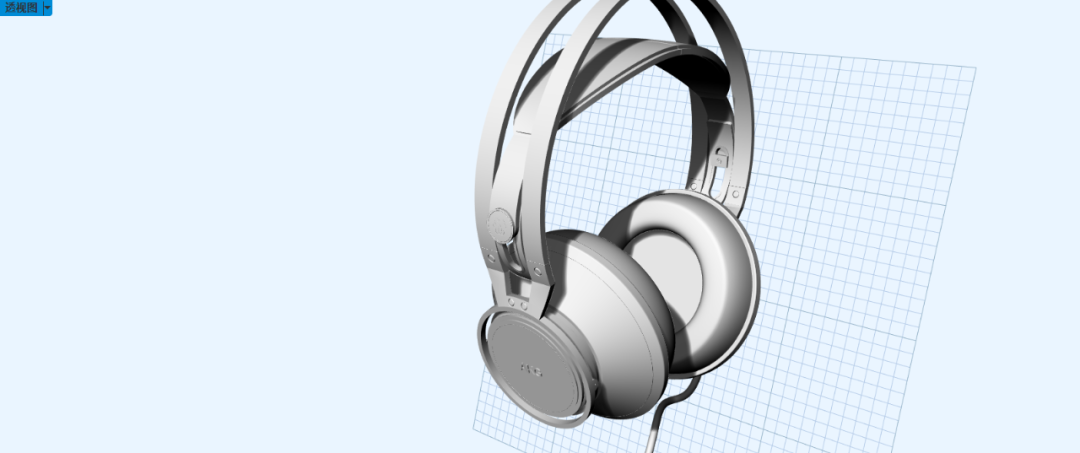

18、打开着色模式观察效果。
