浙江科技学院陈玲江老师组织设计团队负责杭州鲁尔物联科技有限公司旗下雨量计产品开发设计开发项目

1.目的

根据市场上已有的雨量计产品，分析了解杭州鲁尔物联科技有限公司旗下原有的雨量计产品，了解其中的优缺点，改善存在的缺点，美化产品外观。从而使雨量计产品在市场有更大的优势。



2.方案构思

对于雨量计产品的设计，从产品的整体外观美感，到各部分零件细化，每个零件选材、结构、装配安装及运输包装等研究，主利用杭州鲁尔物联科技有限公司现有规模产能、产品特征的优势，在现有的产品基础上突破常规，从而达到业内领先水平。



3. 雨量计产品效果展示

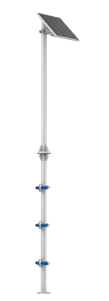

GNSS装置

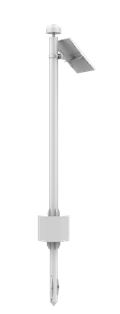

效果图1                效果图2                 效果图3

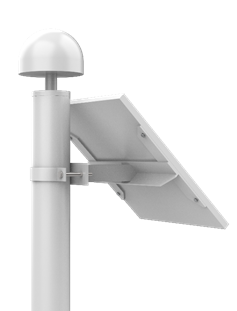

GNSS装置+太阳能电池板                 六边形电池箱+地桩预埋件



     地桩预埋件1                              地桩预埋件2

       GNSS装置，是全球导航卫星系统（GNSS）定位是利用一组卫星的伪距、星历、卫星发射时间等观测量，同时还必须知道用户钟差。主要是由全球导航卫星系统（GNSS）、杆子、太阳能支架、太阳能电池板、六边电池箱和地桩预埋件等六个主件组成。先将地桩预埋件插入泥土中，通过向下的压力将地桩预埋件的三脚打开，使其具有更强的抓地力。通过螺丝和螺母，将六边形电池箱与地桩预埋件连接，在将杆子安装与电池箱上，通过抱箍将太阳能支架安装，最后将太阳能电池板与球导航卫星系统（GNSS）安装，完成全部安装。

        雨量计装置

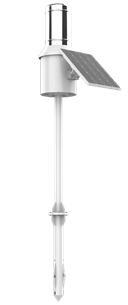

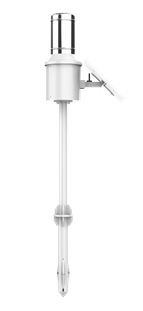

                   效果图1                                              效果图2

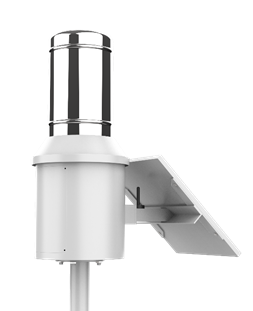

雨量筒+太阳能电板1                      雨量筒+太阳能电板2

       雨量计装置，是用于测量一段时间内累积降水量的仪器。主要是由雨量筒、杆子、太阳能支架、太阳能电池板、地桩预埋件等五个主件组成。先将地桩预埋件插入泥土中，通过向下的压力将地桩预埋件的三脚打开，使其具有更强的抓地力。通过螺丝和螺母，将杆子与地桩预埋件连接，通过雨量支架将雨量筒和太阳能支架安装完成，完成全部安装。

       土壤含水率装置



效果图1                           效果图2



探测头1                           探测头2

       土壤含水率装置，是用来检测是土壤中所含水量。主要是由探测头、土内杆子预埋件、太阳能支架、太阳能电池板、等五个主件组成。先将探头与土内杆子预埋件通过抱箍连接在插入泥土中。通过螺丝和螺母，将上部杆子与土内杆子预埋件连接，通过太阳能支架将太阳能板安装完成，完成全部安装。







       最终杭州鲁尔物联科技有限公司考虑实际费用和时间等问题，最后选择了先将雨量计装置，细化设计，打样生产，最终投入市场使用。







4. 雨量计装置安装、尺寸、型材、数量各零件图纸。

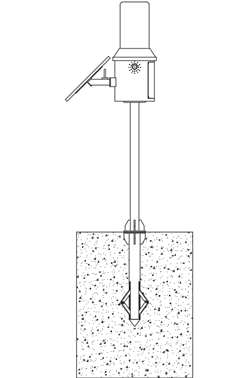

1.雨量器装置安装CAD图

2.雨量计装置组合件CAD图

3.雨量器装置各零件图CAD图

太阳能支架



立杆









箱体



装饰圈





盖板



法兰盘





5. 雨量计装置实物图与现场安装图

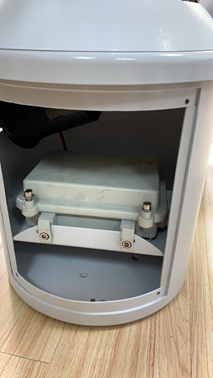

1.实物图

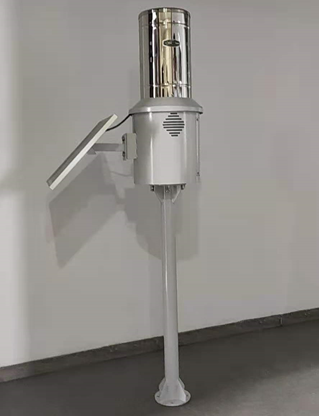

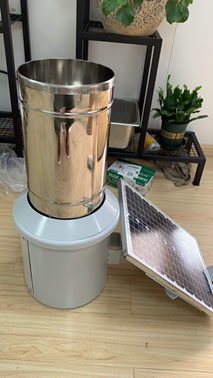

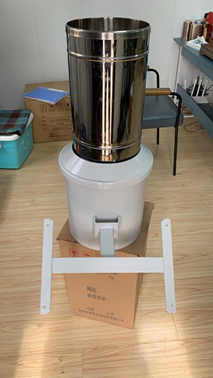

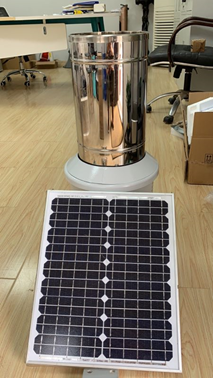

图1                                          图2



图3                                         图4





图5                                        图6



3.现场图

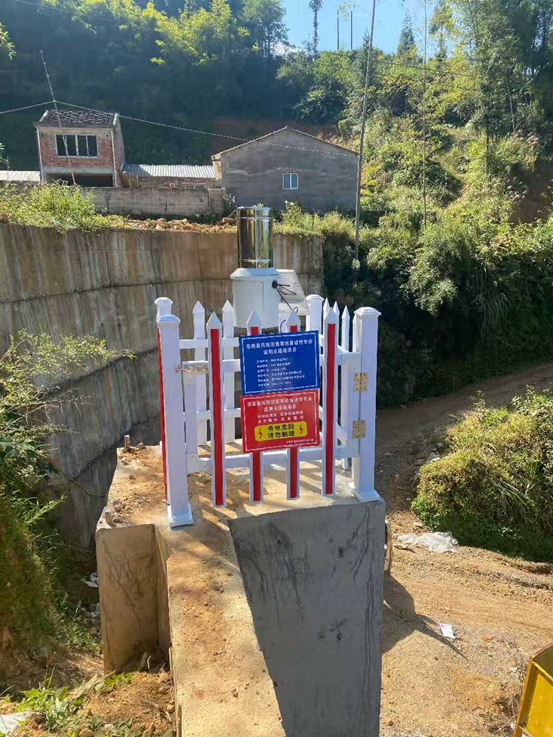

图1

图2
