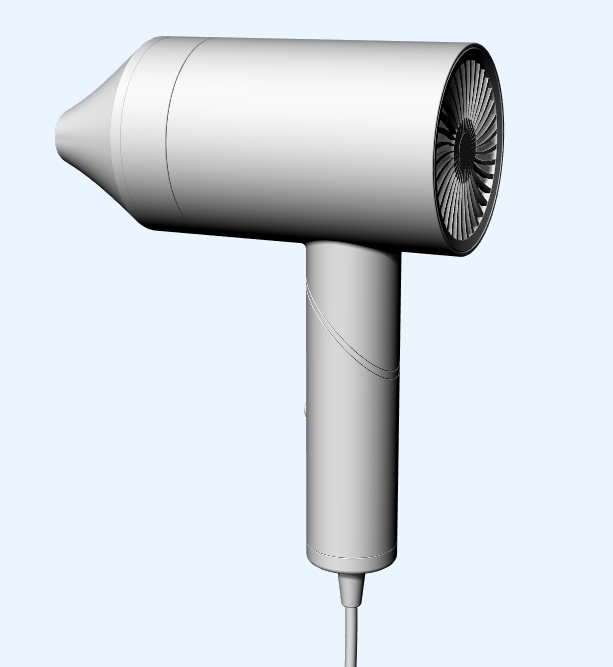

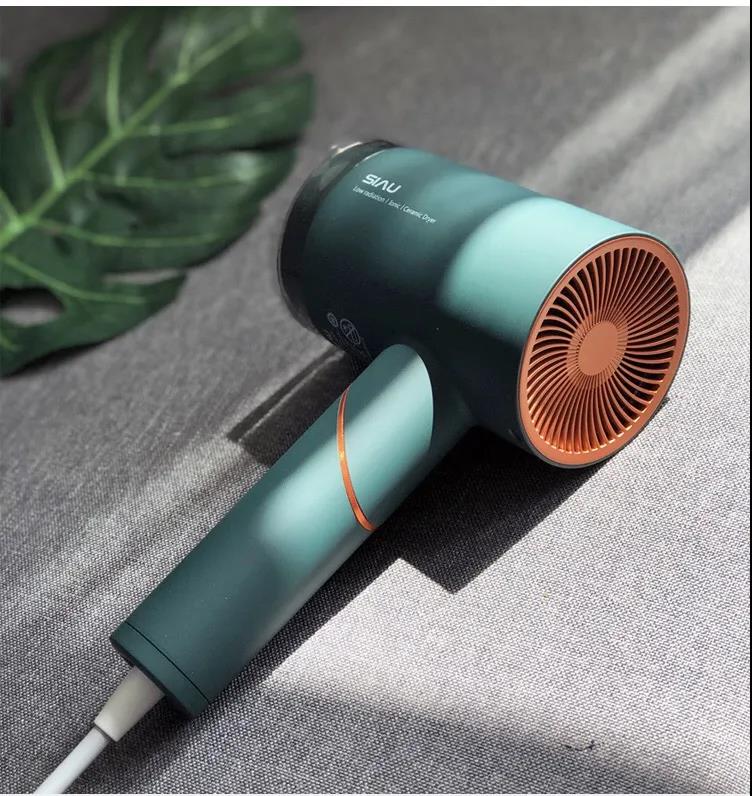

【教程】Rhino犀牛7吹风机建模（含模型领取）

建模分析

主题是圆柱基本体相交，构建细节和分模线。

建模步骤

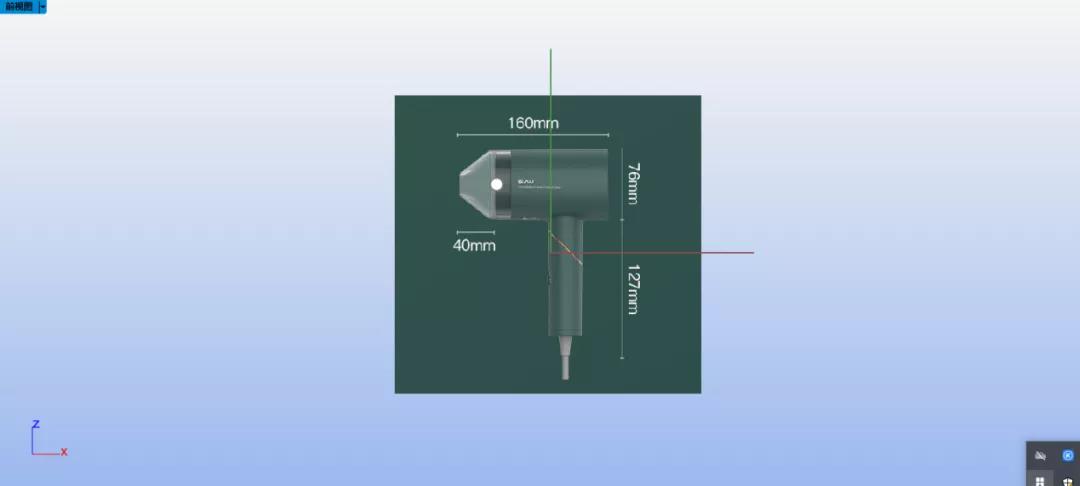

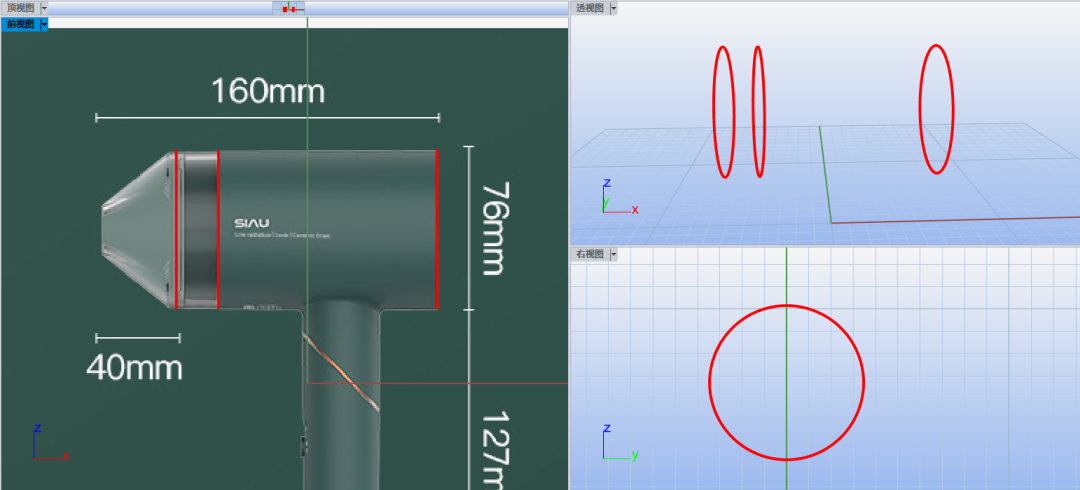

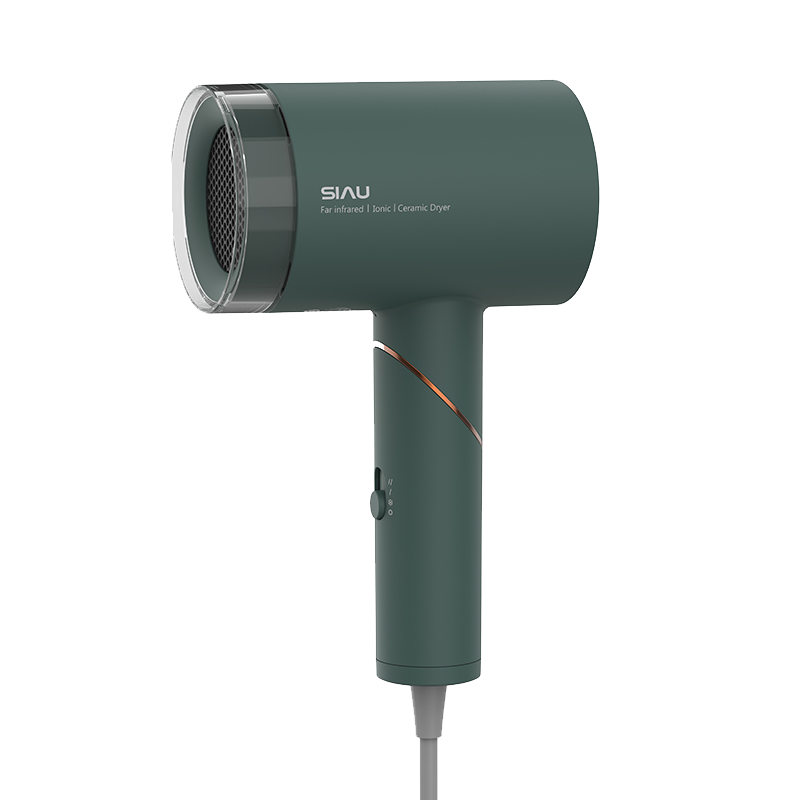

01、打开犀牛，在犀牛里导入参考图，内有尺寸，调整位置。（可以在工具-选项-工具列中找到该命令，在这里可以找到所有命令）

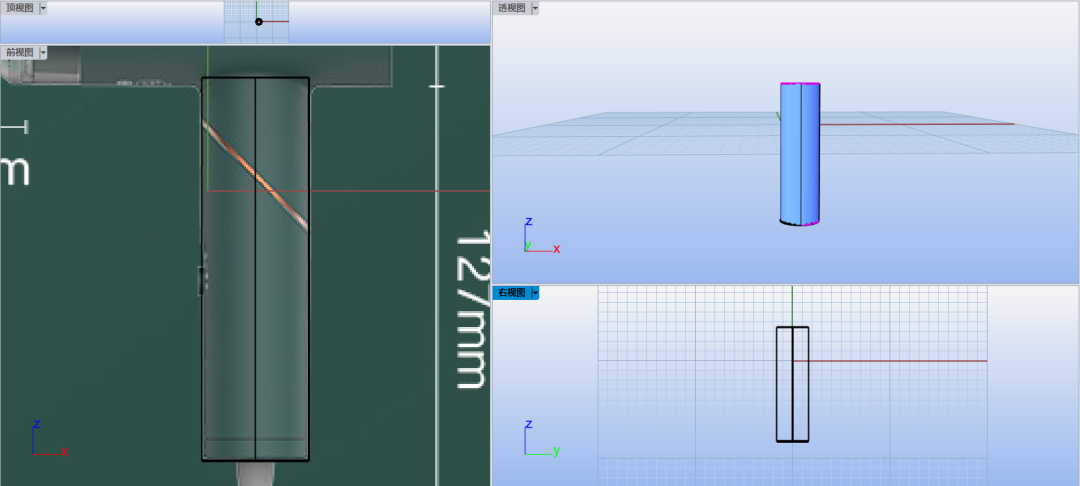

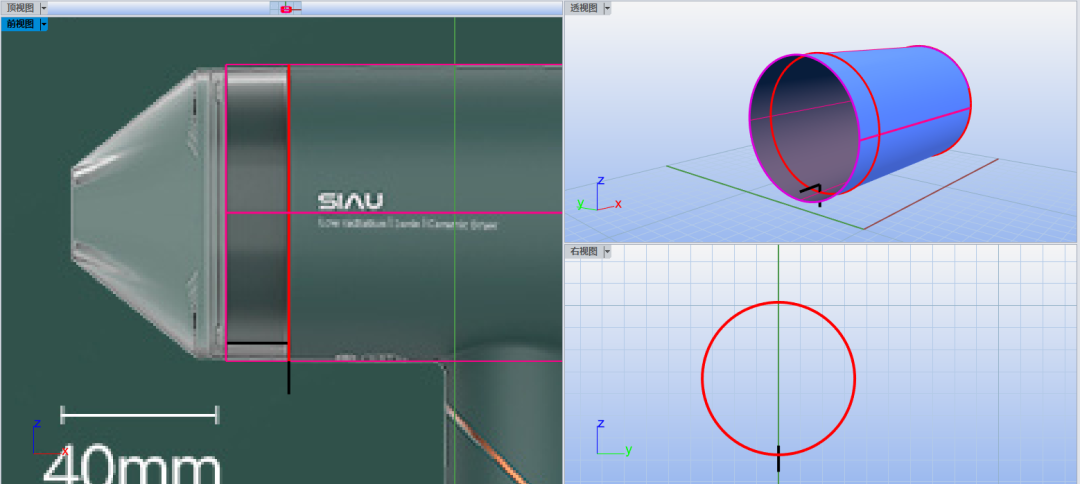

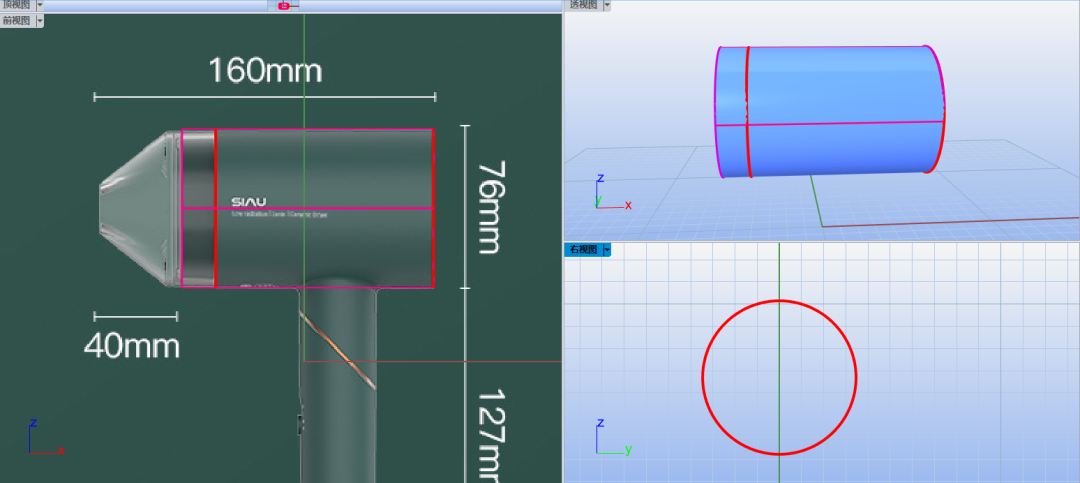

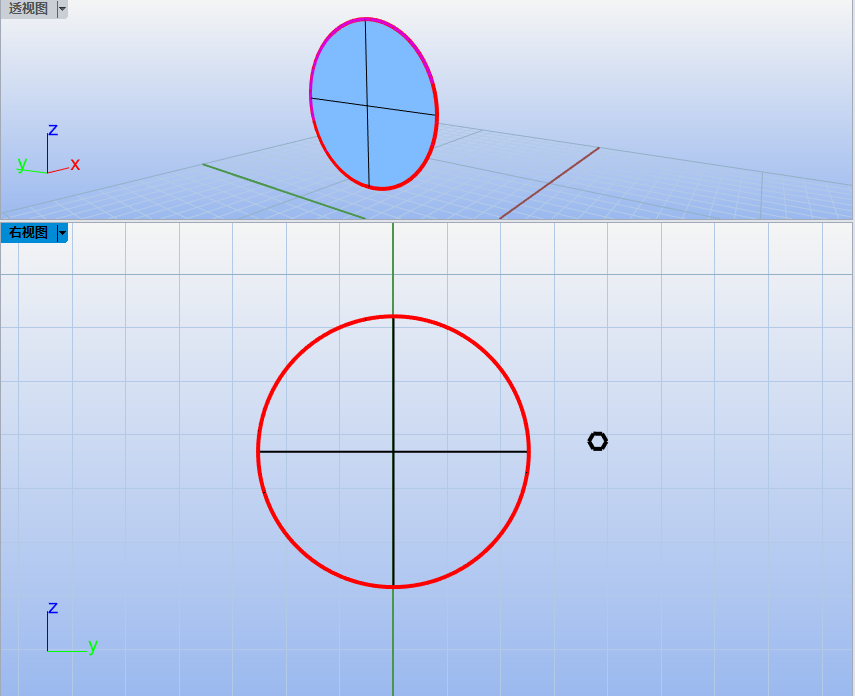

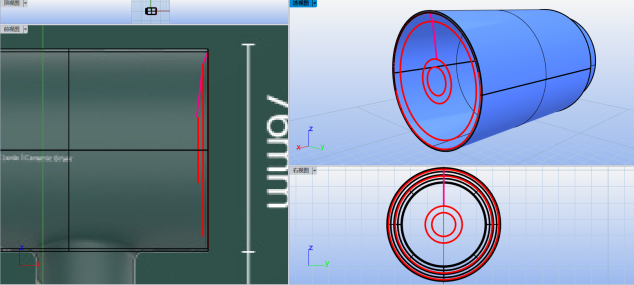

02、可以从主体开始建。画出主体的圆，形成圆柱。

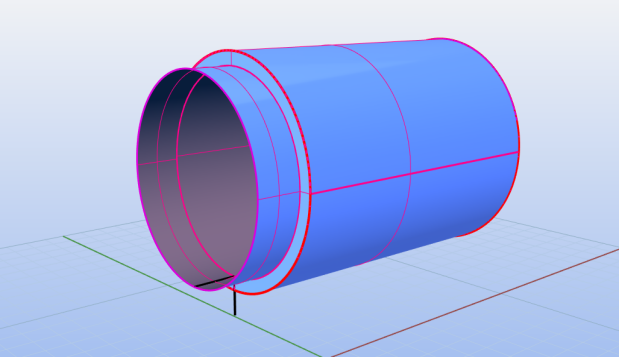

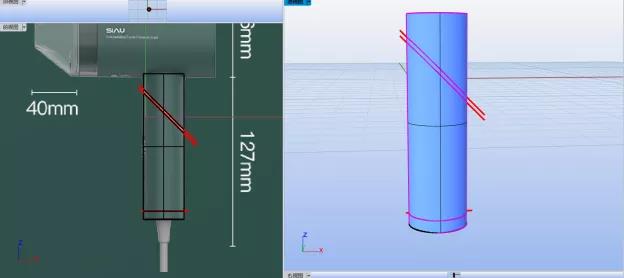

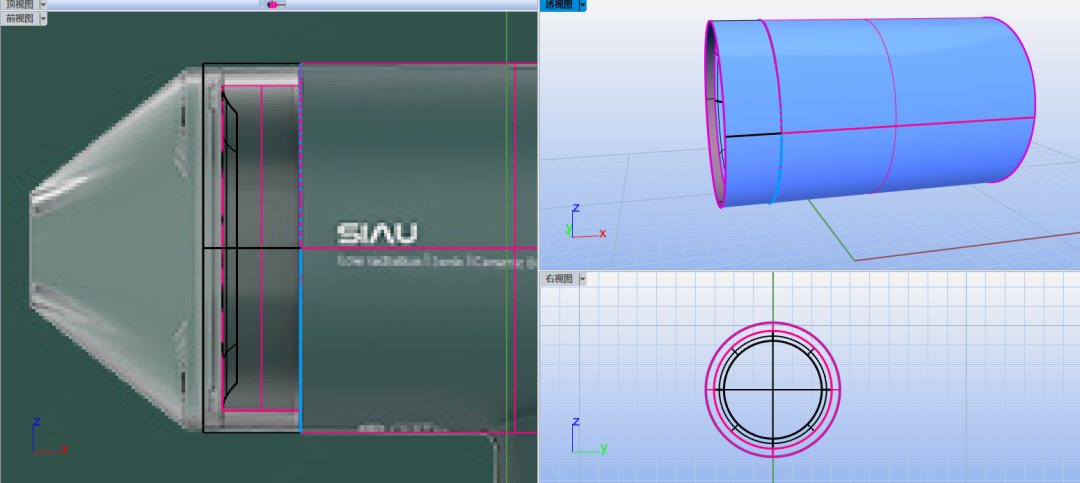

03、画出切割线，旋转成型，布尔分割。

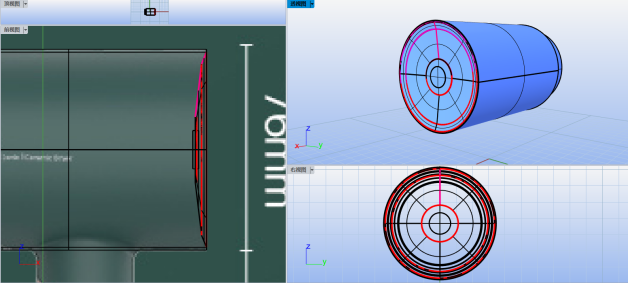

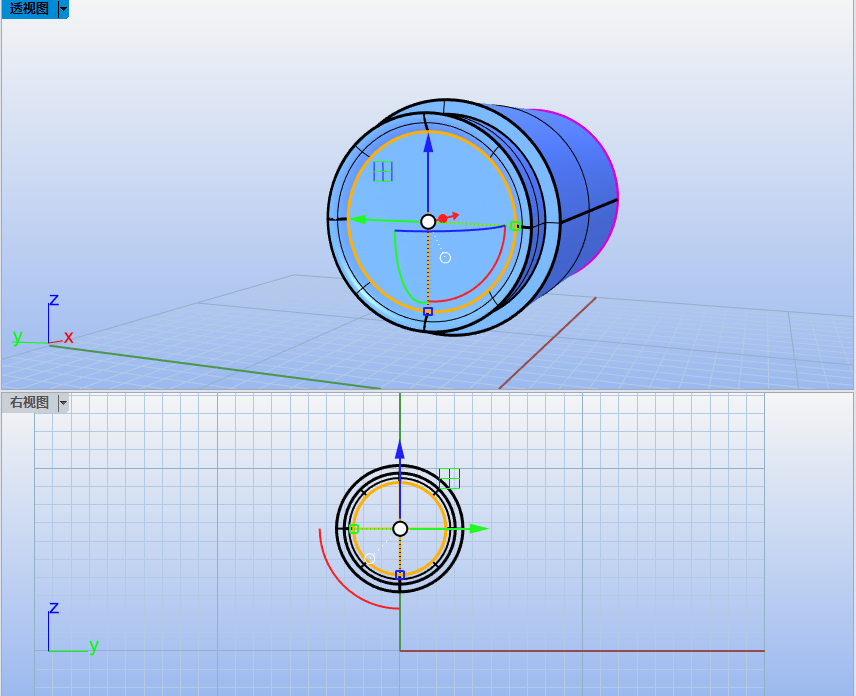

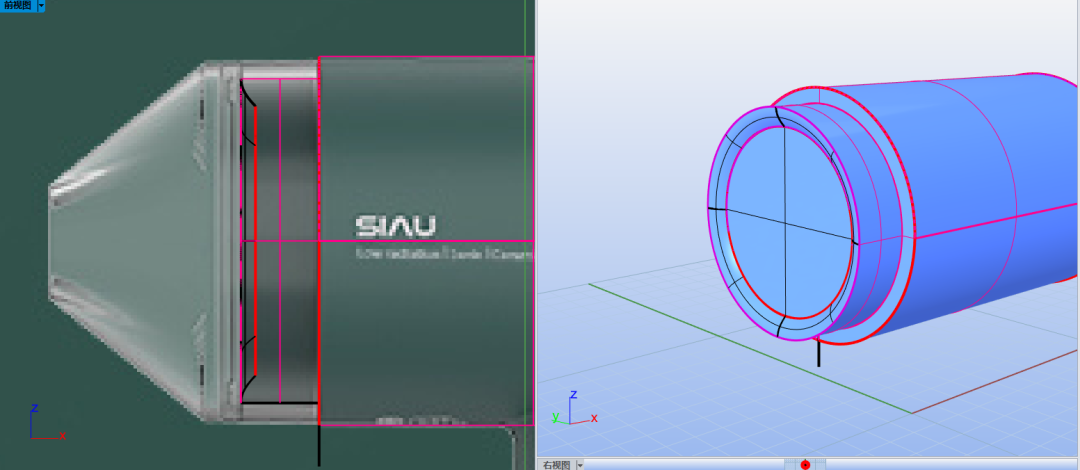

04、画出中间网面的圆，建立曲面，画线，调整造型，单轨扫。

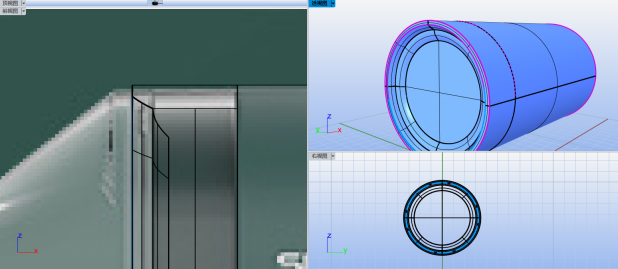

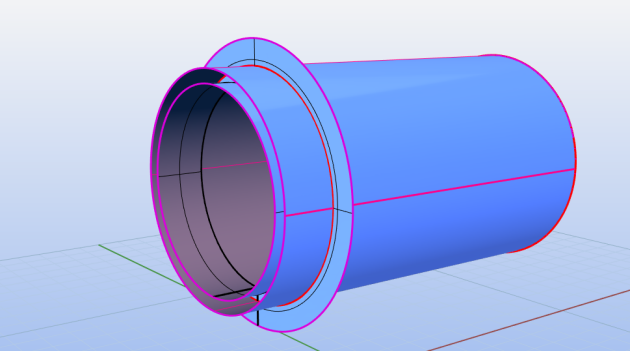

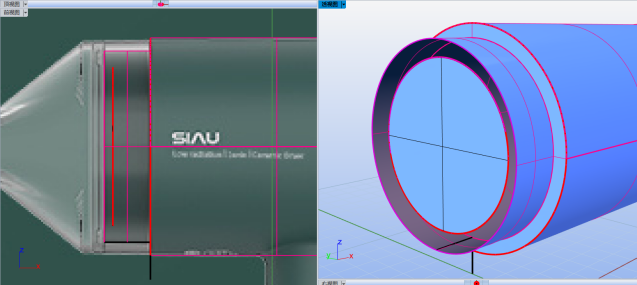

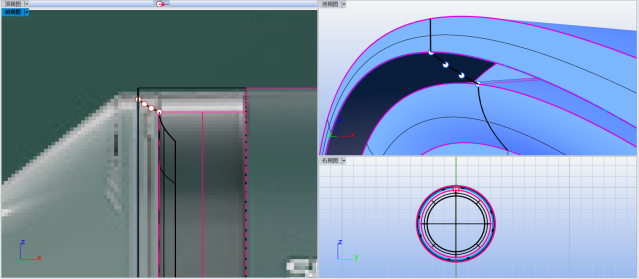

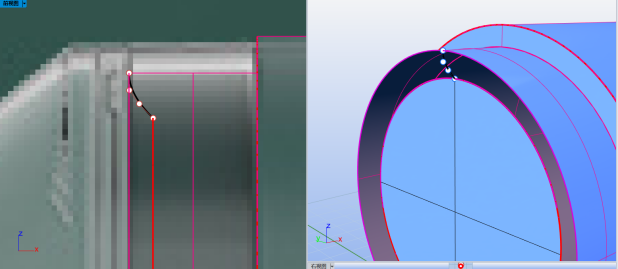

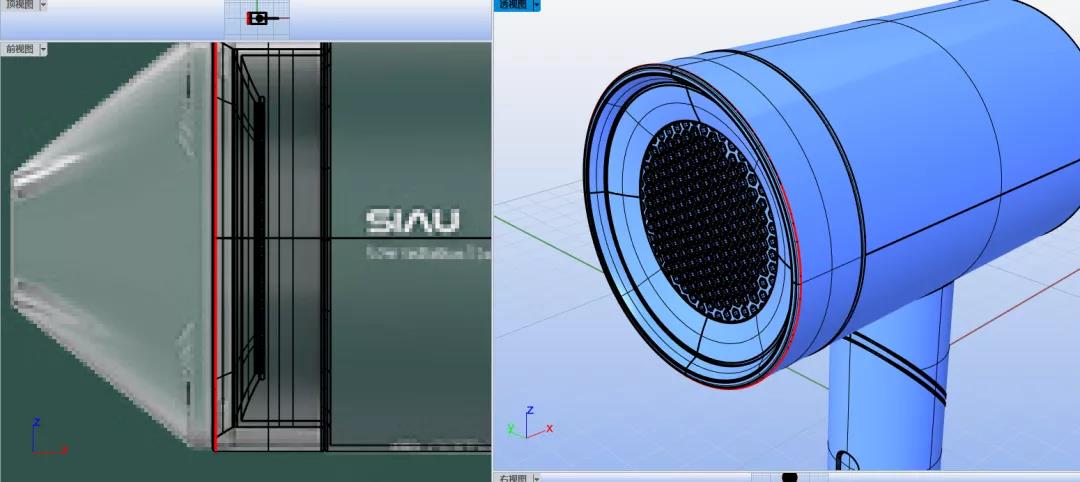

05、接下来做透明盖子，蓝色线条位置出发对图建出圆柱，画线条，调整造型单轨扫，此处有一个小厚度最后封闭形成实体

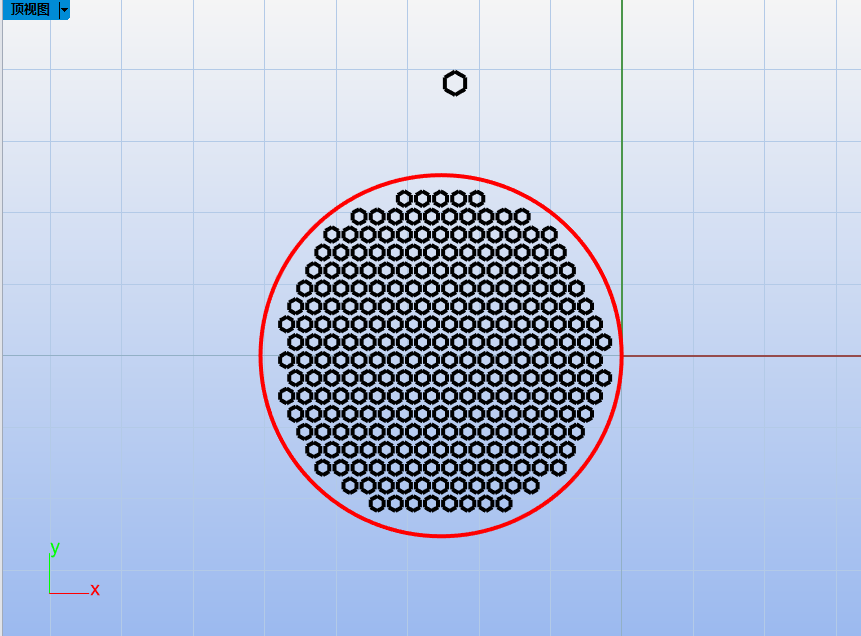

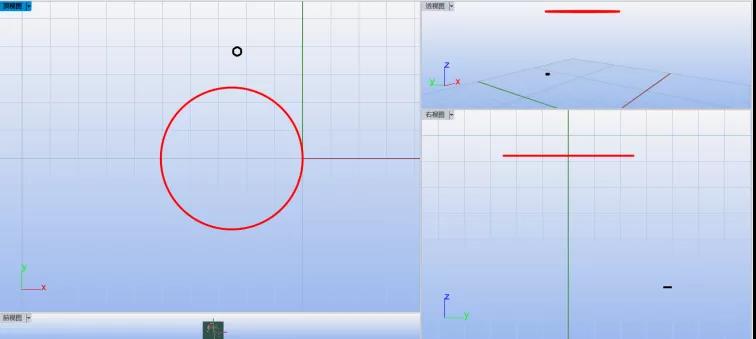

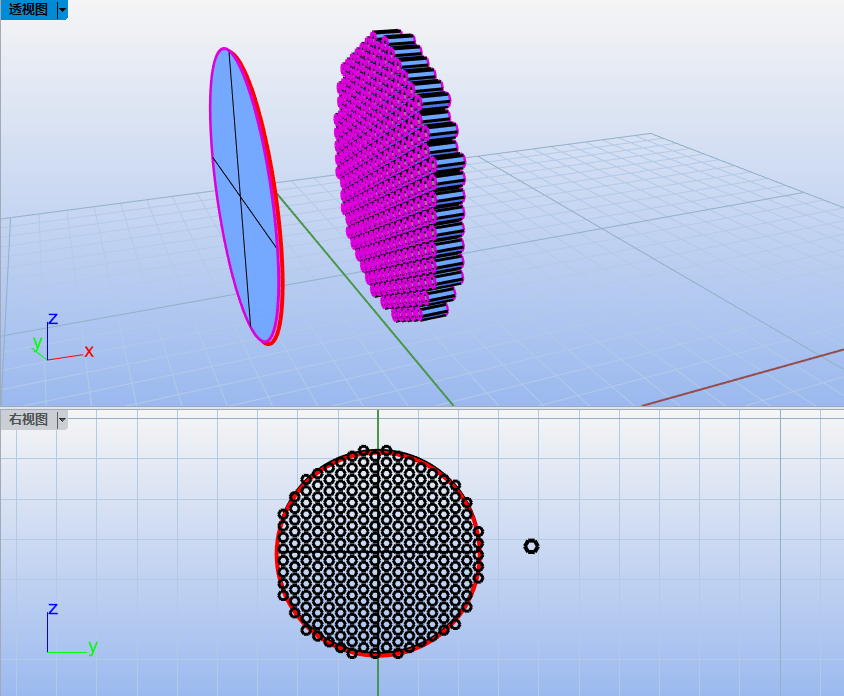

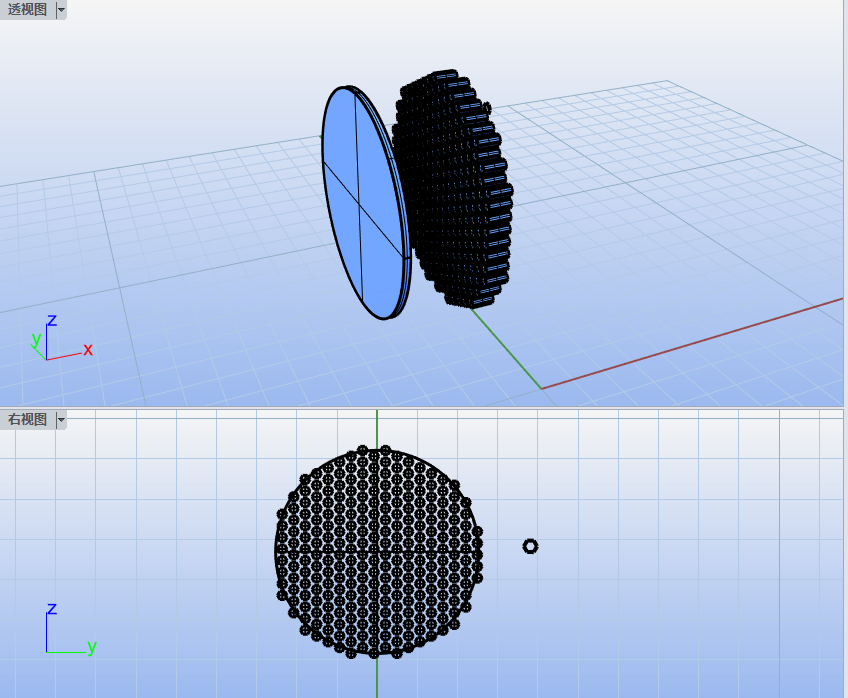

06、取出之前的建的，单独显示中心圆的线条，画出六边形，调整大小，旋转90度，用命令选取封闭曲线填充元素机理此命令要在顶视图使用

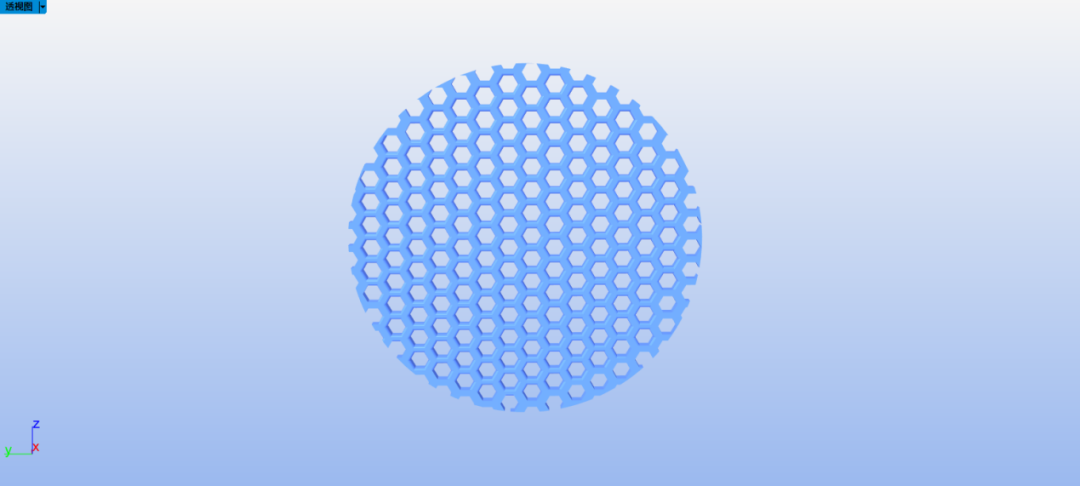

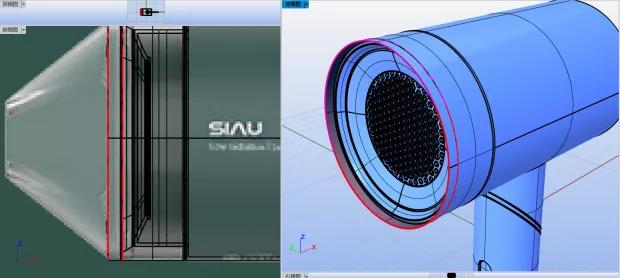

07、调整六边形的大小，群组，将圆和六边形形成实体，再用布尔运算差集得到网面，倒角。

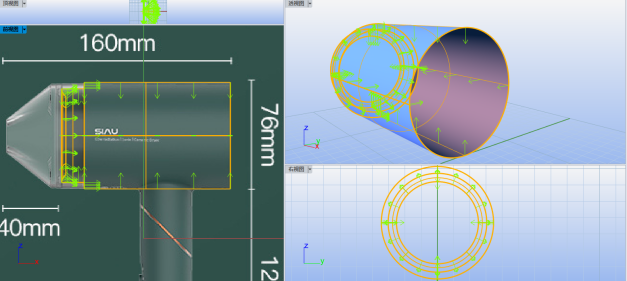

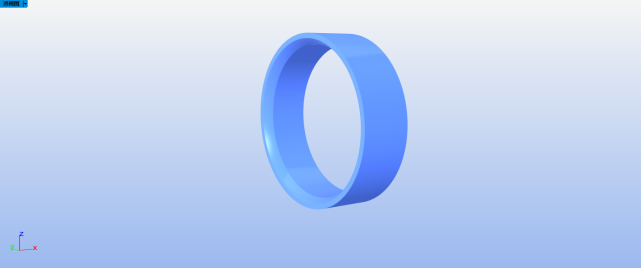

08、将主体偏移厚度1mm,定出以下几个圈的位置（自己感觉），单独显示以下绿色的两个圈。

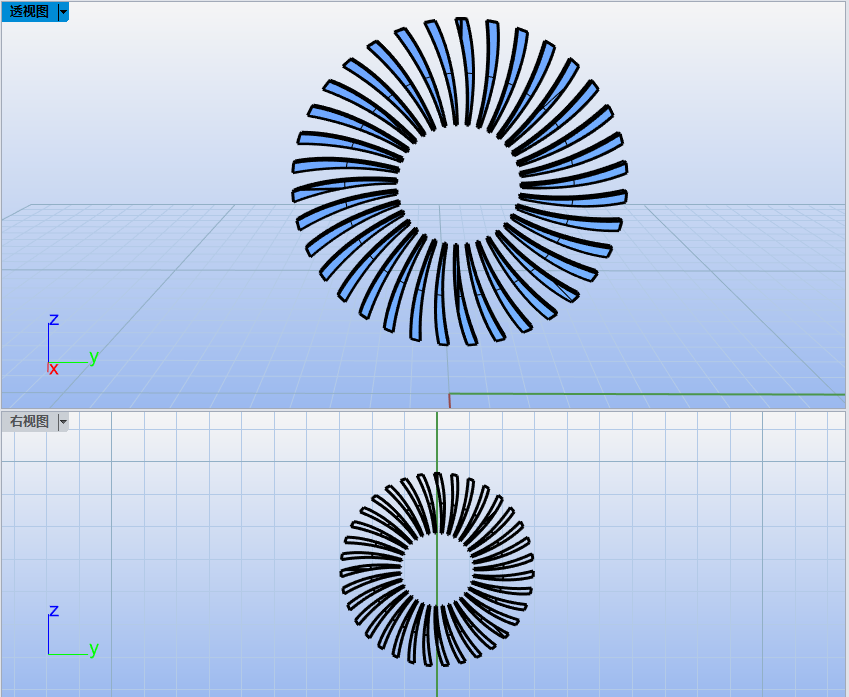

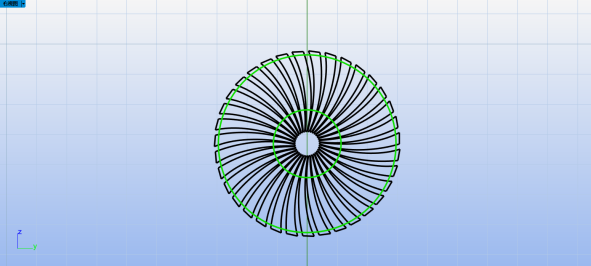

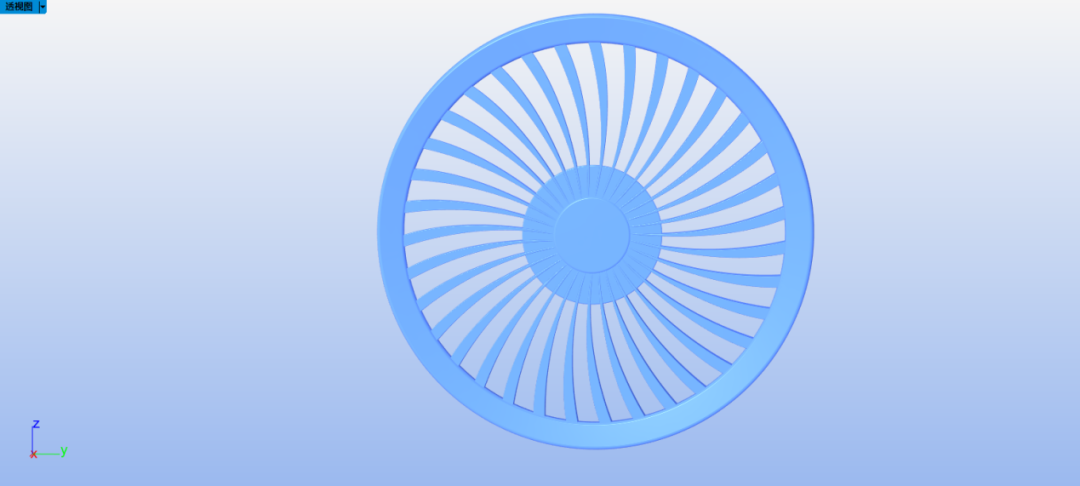

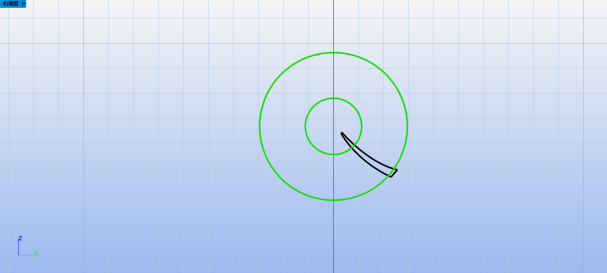

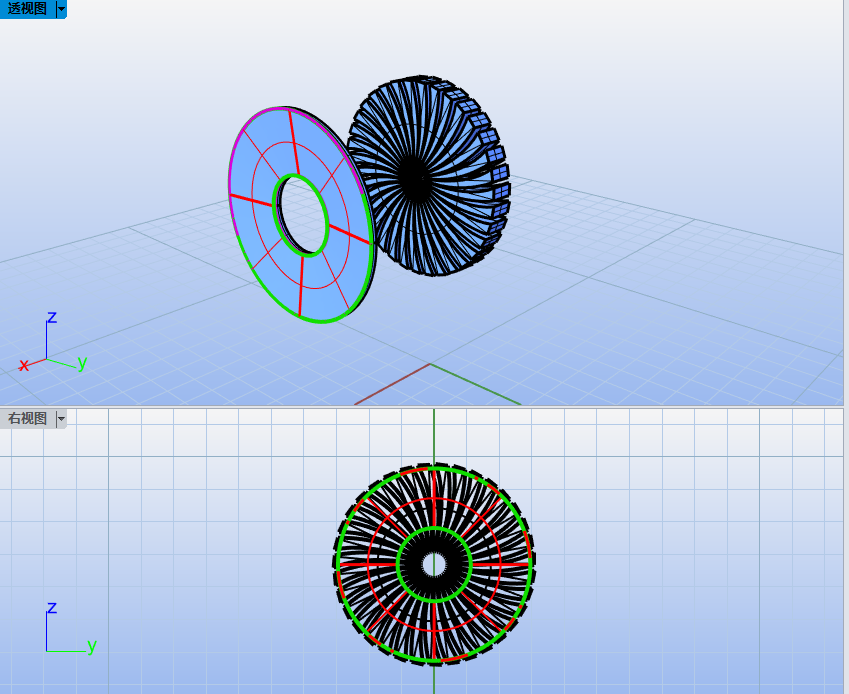

09、画出扇叶的造型，环形阵列，群组，形成实体，布尔差集。

10、倒角后，再取出其它圈进行布尔联集。

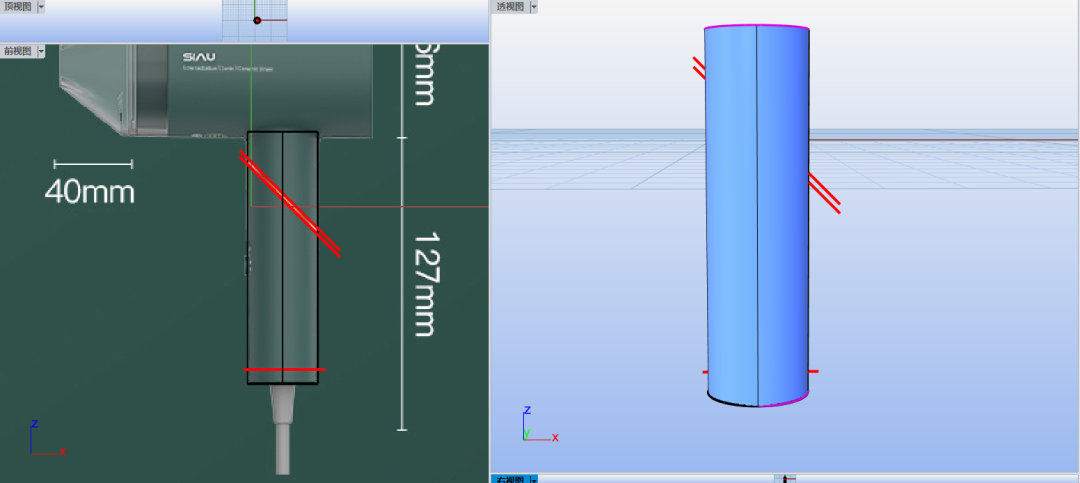

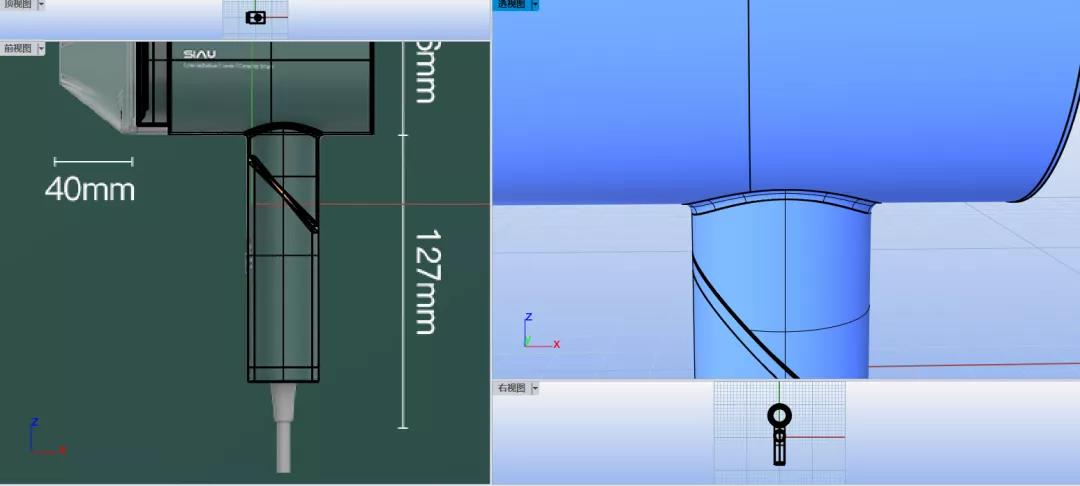

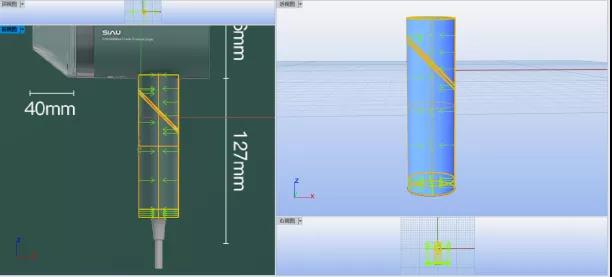

11、接下来就做下面的手柄，对图画出圆柱，再画出切割线，进行分割，偏移厚度。将手柄与头部联集，倒角。

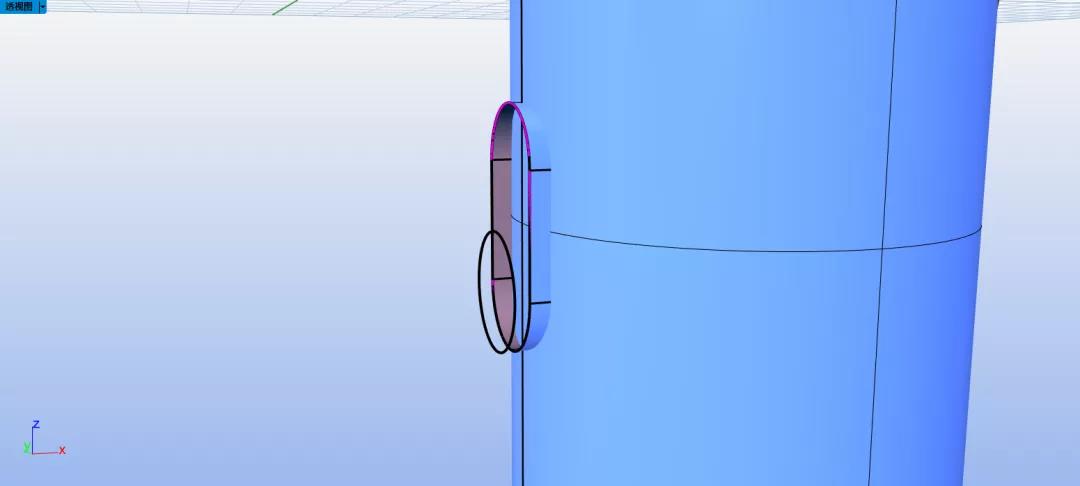

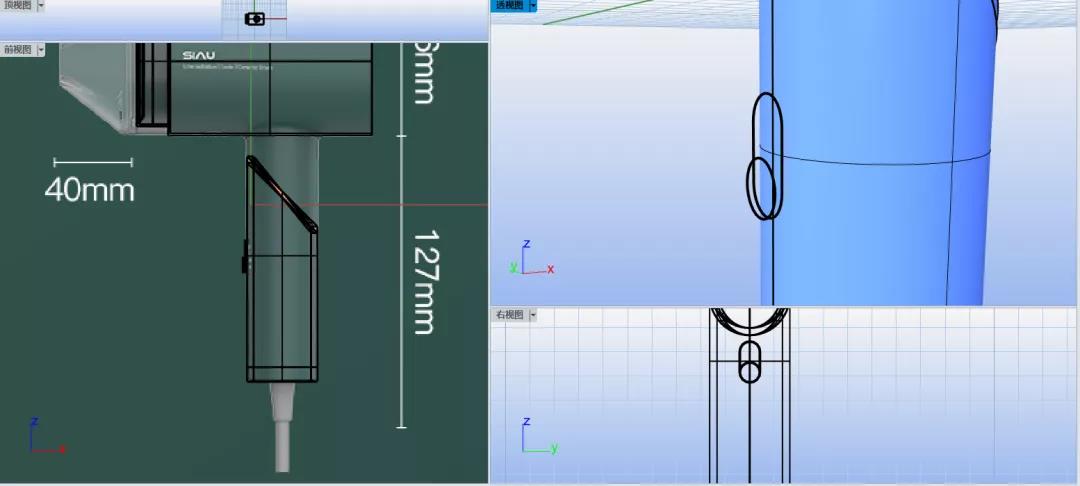

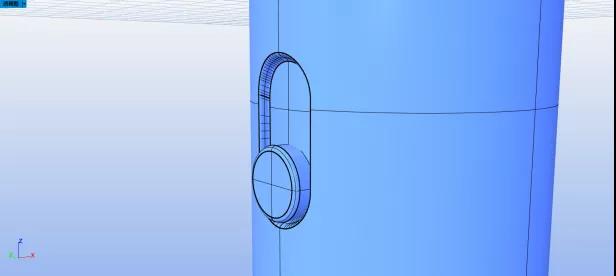

12、用椭圆画出按钮的位置，拉出面切割，将切割出的椭圆面等比例缩小往内移，混接曲面（相切），再将圆的位置调整好后倒角。

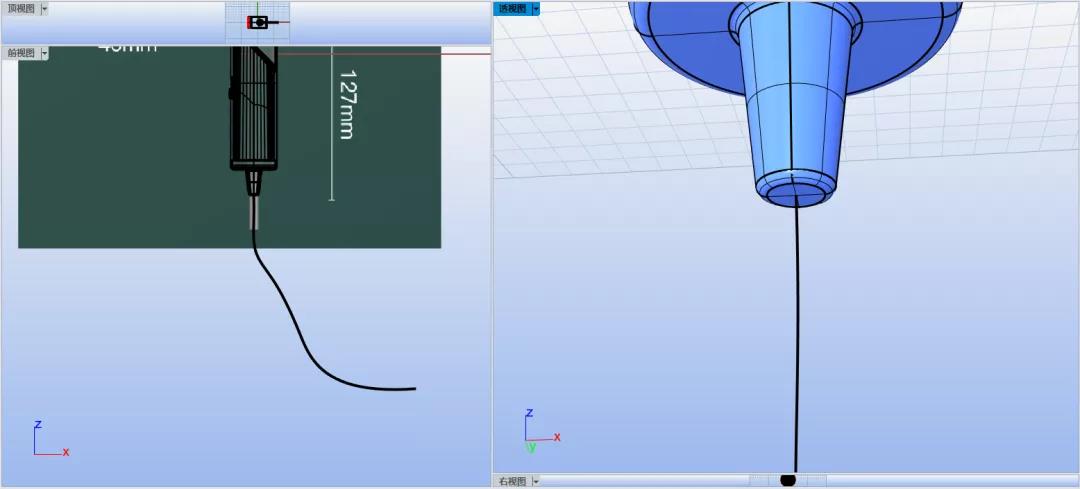

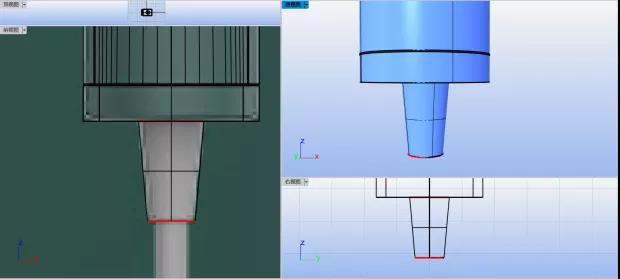

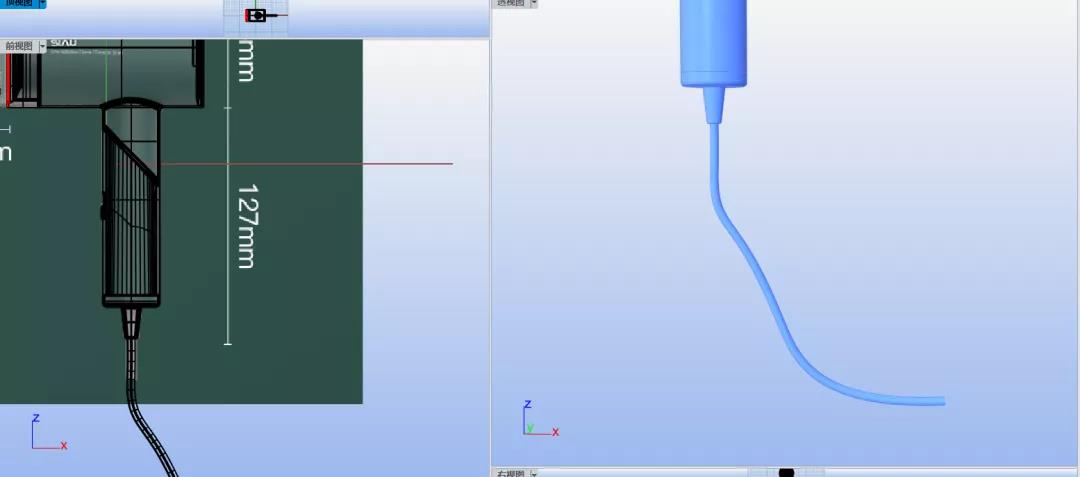

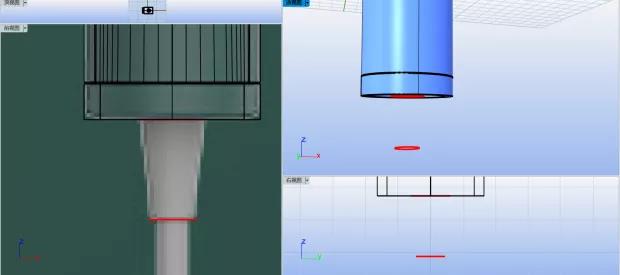

13、用放样出下方软管，细的管画出线后用圆管，联集，倒角。

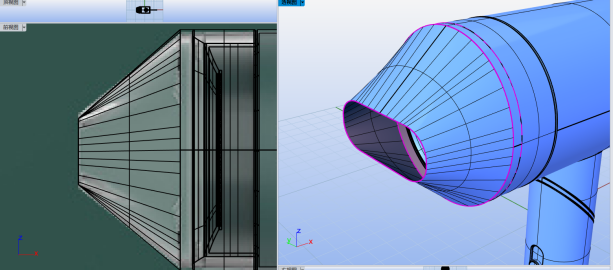

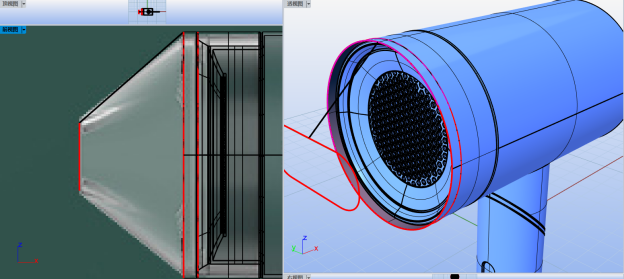

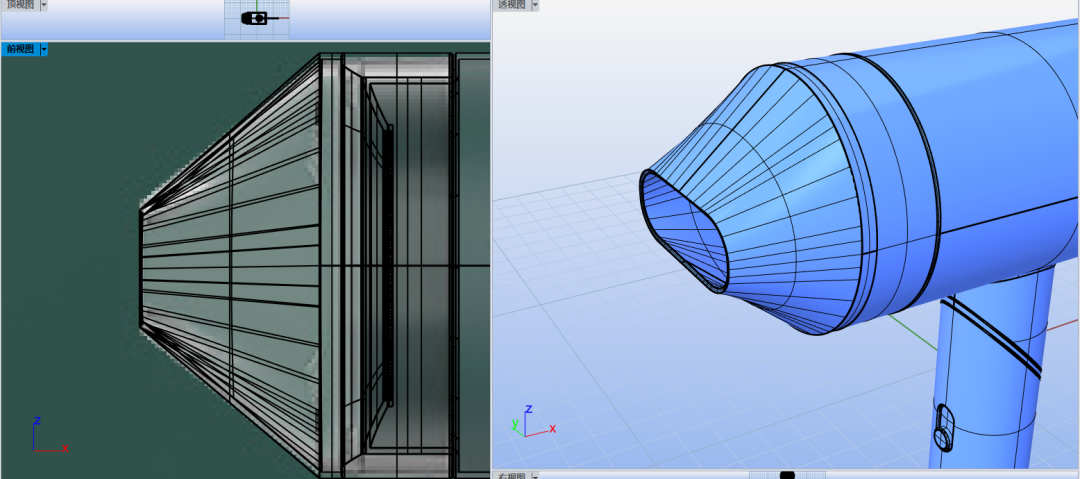

14、红色线的位置拉出厚度，画出嘴的位置调整造型，用双轨，组合后偏移厚度。

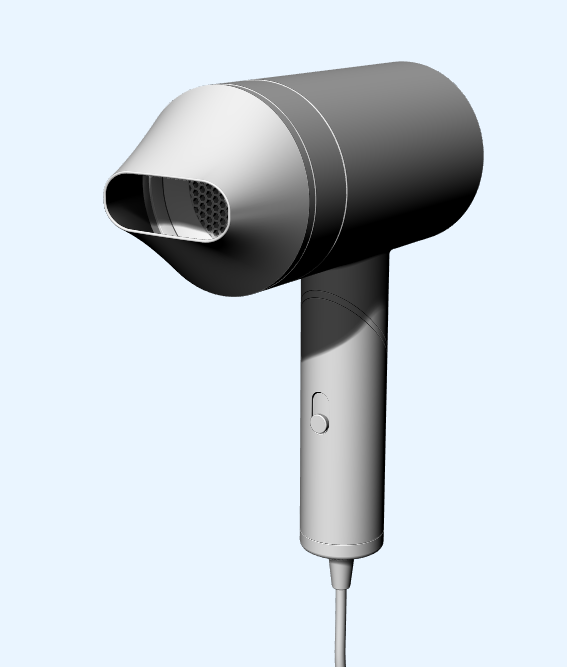

15、最后将剩下的进行倒角。
