本次教程的头戴式耳机整体建模难度不高，建模过程中使用了曲面流动以及设置工作平面等几个小知识点，开始前只需理清建模思路，即可流畅完成此模型的建立。

1、画出空间造型曲线；2、以双轨扫描和旋转成型为主创建主体；3、对整体进行倒角处理；4、最终细节的调整。

建模步骤

01、打开犀牛，在犀牛里导入参考图，调整位置并设置合理尺寸。

02、分析头戴部建模思路，顶部主体可分为三部分，1和2可通过空间造型线双轨建立，3部分则使用混接曲面建立以保证整体曲率。

03、画出1和2部分的空间造型线，使用双轨扫描命令生成曲面。

undefined

04、使用混接曲面命令，混接1和2部分，生成3部分曲面。

05、将三部分组合起来并进行加盖处理，这样顶部支架部分就是一个完成的体了。

06、使用创建UV线命令，创建主体的UV面。

07、在创建的UV面上抽取适当位置的结构线（如图2-3-1），生成带盖圆管并初步调整圆管造型。（结构线生圆管时需打开记录构建历史，方便调整造型）

undefined

08、使用沿着曲面流动命令，将带盖圆管流动到主体上去并适当调整造型。

undefined

09、使用布尔分割命令，将圆管分割，留下需要部分，其余部分删掉。

10、使用抽离曲面命令，将底部曲面抽离，通过设置工作平面至物件，将工作平面设置在该平面上。

11、在此工作平面上创建矩形。

12、使用倒角命令，将矩形倒角。

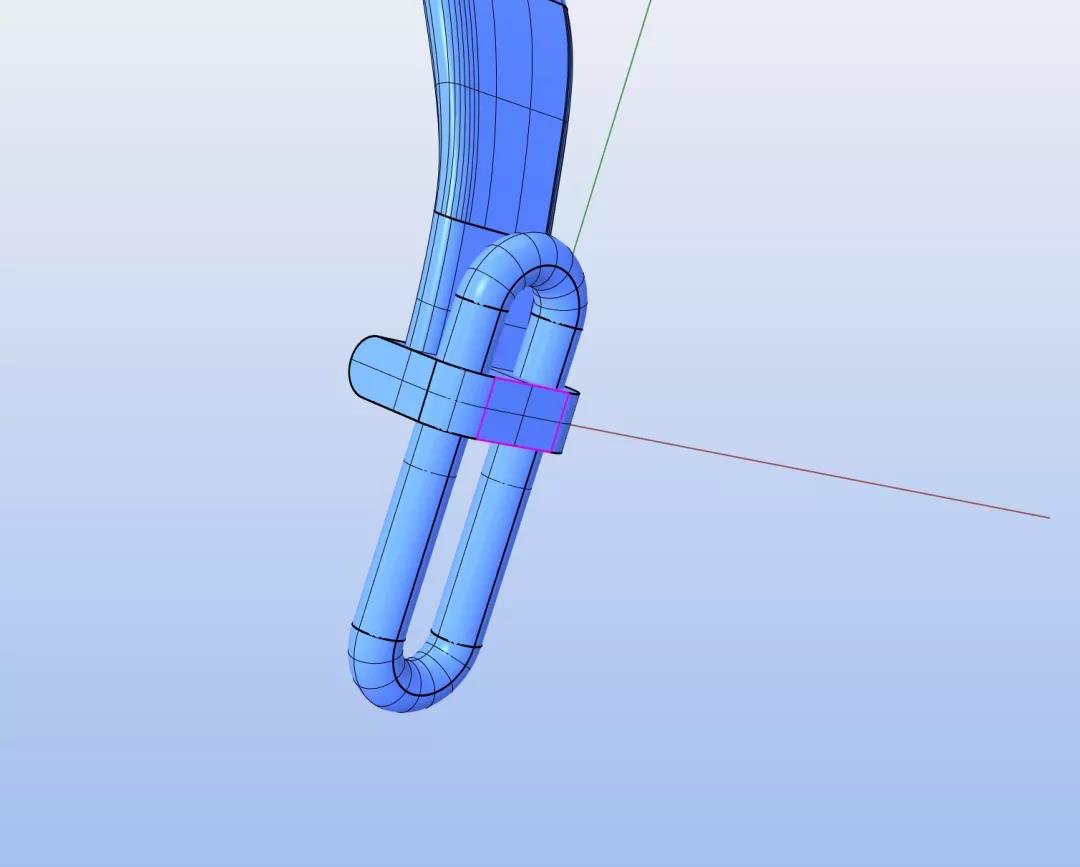

13、使用与3-1相同方法，抽离倒角后矩形的右侧面，并将工作平面设置于此平面上，在工作平面上画跑道圆。

14、用跑道圆生成圆管。

15、仍旧使用3-4所创建的工作平面的方法，抽离曲面并将工作平面设置在此平面上，在工作平面上画两个同心圆，使用同心圆生成两个圆柱体。

undefined

16、首先使用布尔分割命令，用小圆柱体分割大圆柱体，并将多余部分删掉，其后用已经分割完成的大圆柱体与跑到圆所生成的圆环相互分割，同样删除不需要部分。

undefined

17、给分割完毕的两个圆柱体做边缘斜角处理。

18、分析耳机耳戴部位建模步骤，1处可画出轮廓线，建立旋转轴，使用旋转成型的方法创建；2处则为一个分模线，只需要在1的模型基础上提取结构线，进行分模与倒角处理即可。3、4两部件同1部件建模思路相同，只需画轮廓线然后旋转成型即可。

19、在前视图画出边缘轮廓线，继续使用3-4所创建的工作平面，分析圆柱体质量重心得出中心点，在工作平面内以点为起点画垂直工作平面的线段作为旋转轴，使用旋转成型方法，创建壳体。

undefined

20、皮革3、4部分同5-2相同方法，在前视图画出轮廓线，旋转成型。

undefined

21、将皮革部分内部加盖，使用曲面偏移命令，将单一曲面偏移为有厚度的壳体，并在1部分抽离结构线，做2部分的分模处理。

undefined

22、在主体大部件构建完成后开始进行小部件建模，首先进行耳戴部分金属1部件的分割，同3-1相同方法抽离连接处的金属矩形顶面，作为工作平面，在工作平面画圆，分析圆的中心点，在中心点处使用中点构线的方法得出直线，将圆与直线相互分割打断，并组成一条直线。

undefined

23、将线拉成面，分割金属1部分，分割后将多余部件删除。

undefined

24、连接线的建立，使用6-1做创建的工作平面，建立一圆柱体，用其分割金属1部分，最后对圆柱体进行倒角处理。

undefined

25、小部件的分割：顶部支撑连接线部分与金属1部分的分模，可以在适当工作平面内画跑道圆，然后使用投影或拉回曲面命令，得到物件上的分模线，用分模线拉成面最各个体的分割。

undefined

26、同3-1相同方法，设置矩形前面为工作平面，在工作平面做两个圆柱体，对对应所在部件做分割。分割后对分割件做分割处理。

undefined

27、将两条连接电线用控制点曲线画出并生成圆管。

undefined

28、到此，建模部分基本完成，现在开始找部分细节，将物件各个边缘进行圆角，使其不显得特别尖锐。最终将耳机一侧对称过去，完成最终建模。
