【教程】Rhino犀牛7渐消五边面耳机曲面建模（含模型教程领取）

PS：模型+详细视频教程领取方式见文末

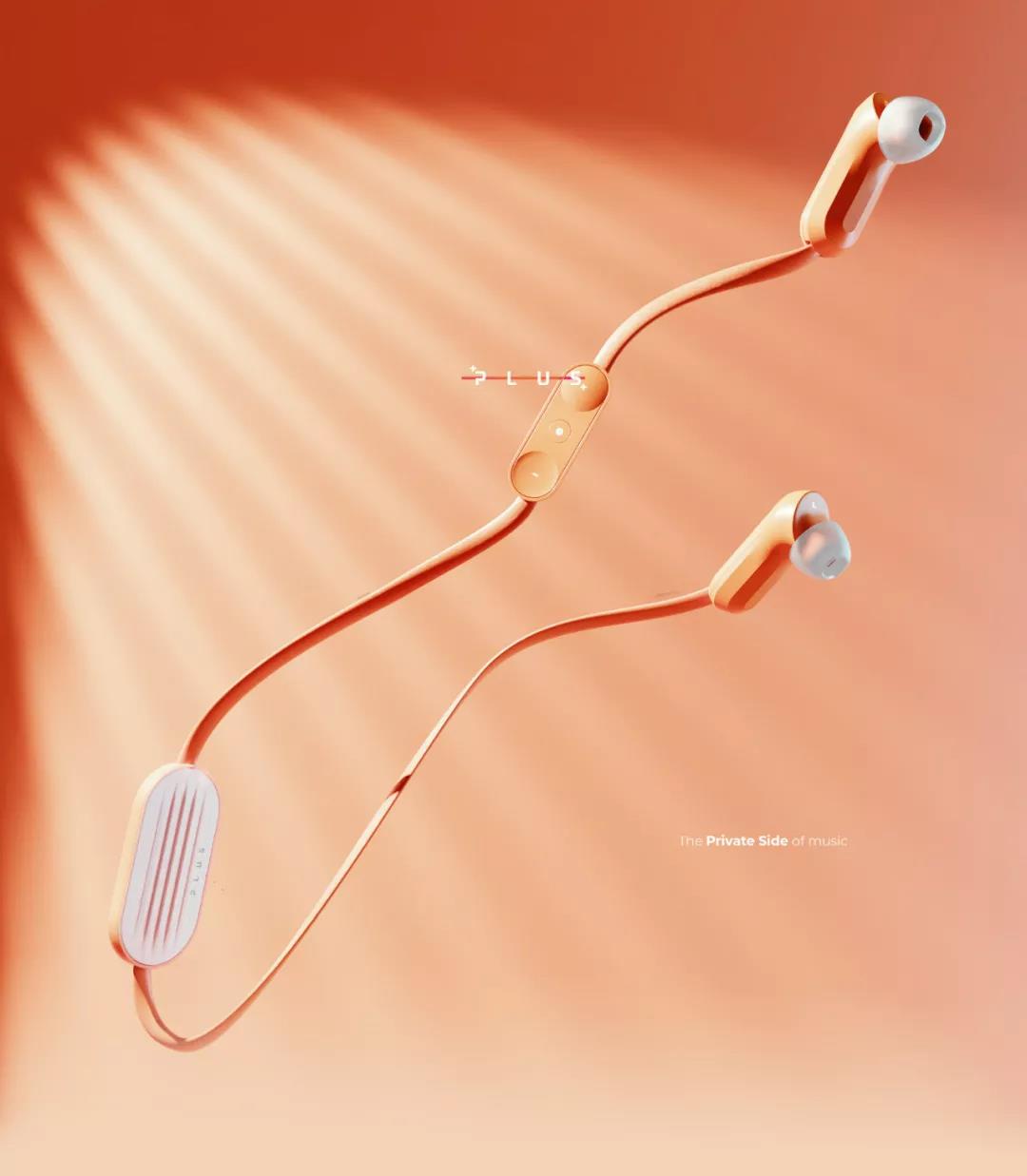

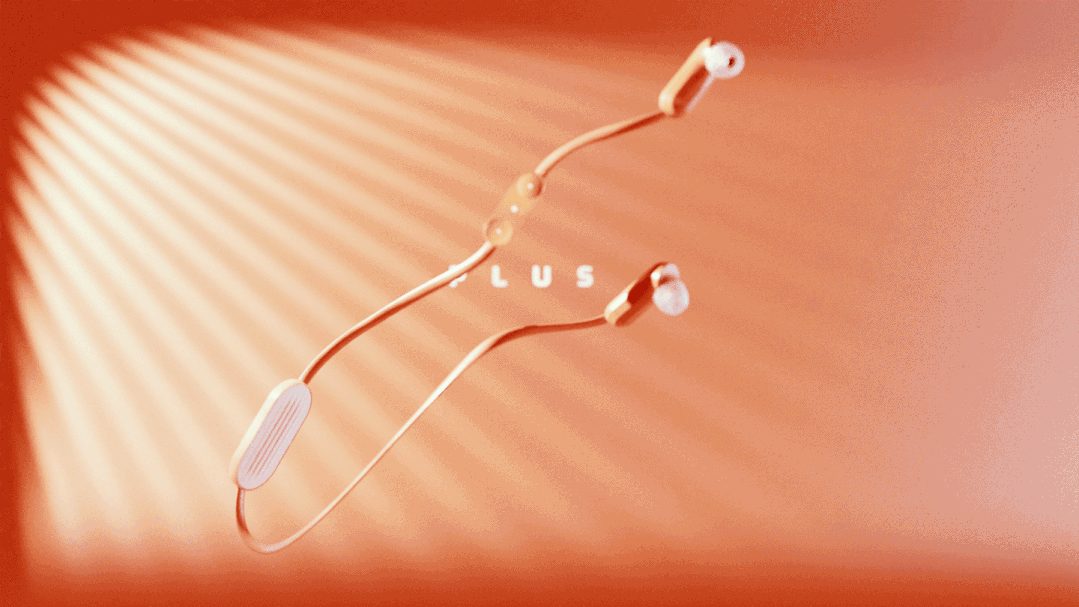

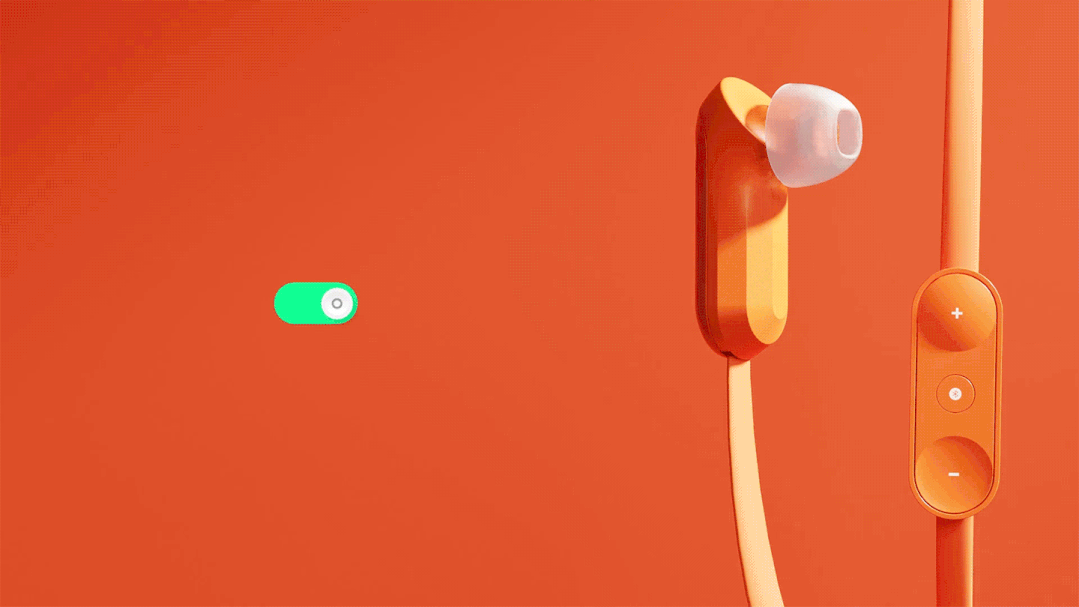

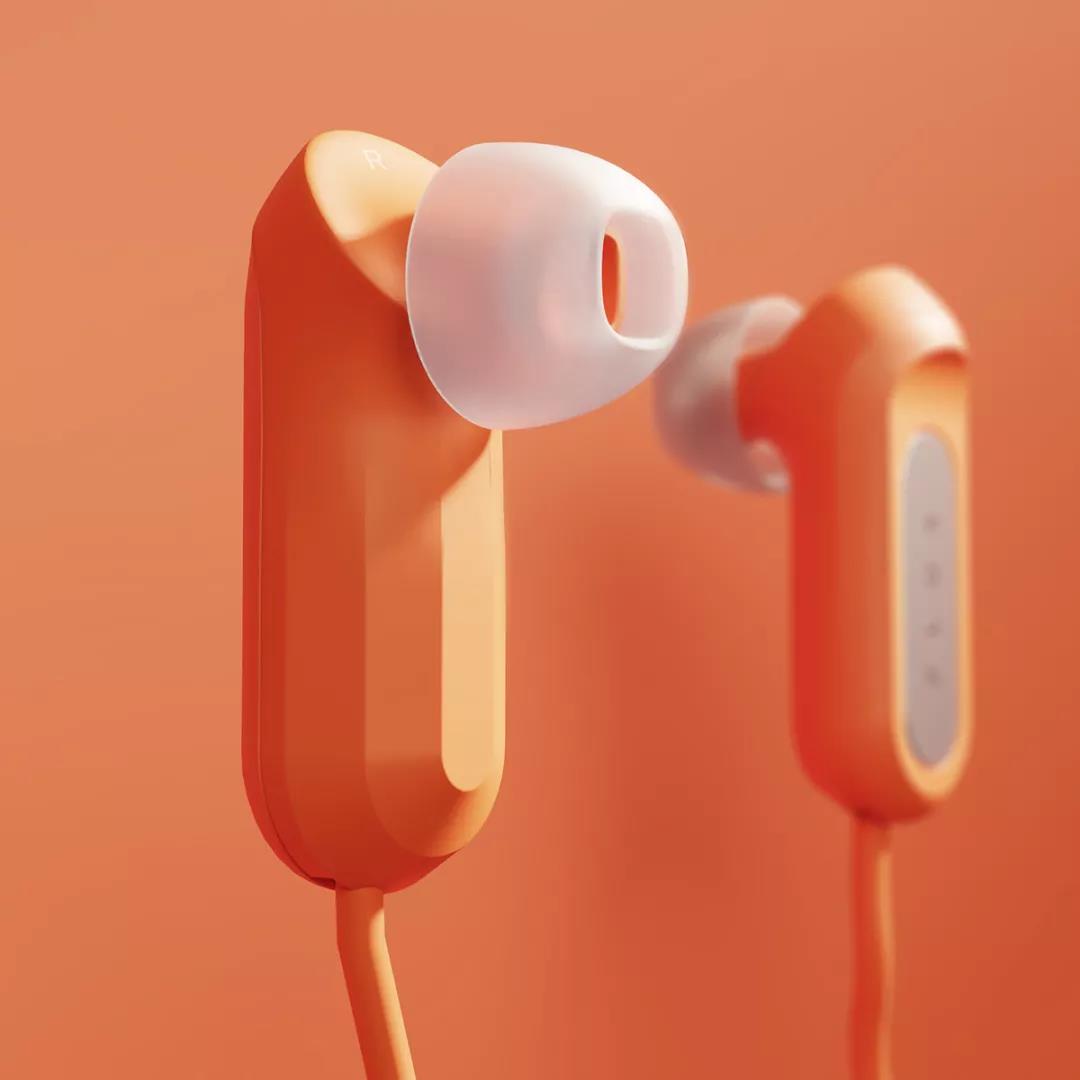

建模分析

这个模型整体较难，渐消面较多，并且后期还需要封5边面，整体思路要理清，下面我们一起来分析一下这个模型，整体的感觉，中建部分是一个圆柱体的外形，下方则可以通过中间的面可调混接双轨来做出曲面，但是浙西而取名有的是有弧度的有的为直面，上方的话则后期可以分个五边面来做出。详细教程大家可以观看视频教程

建模步骤

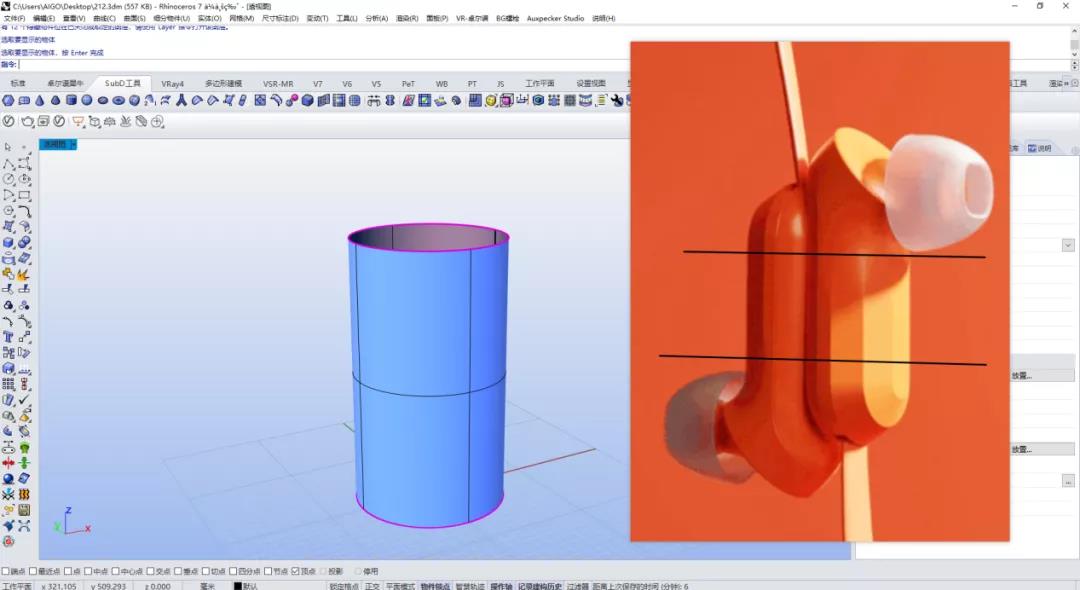

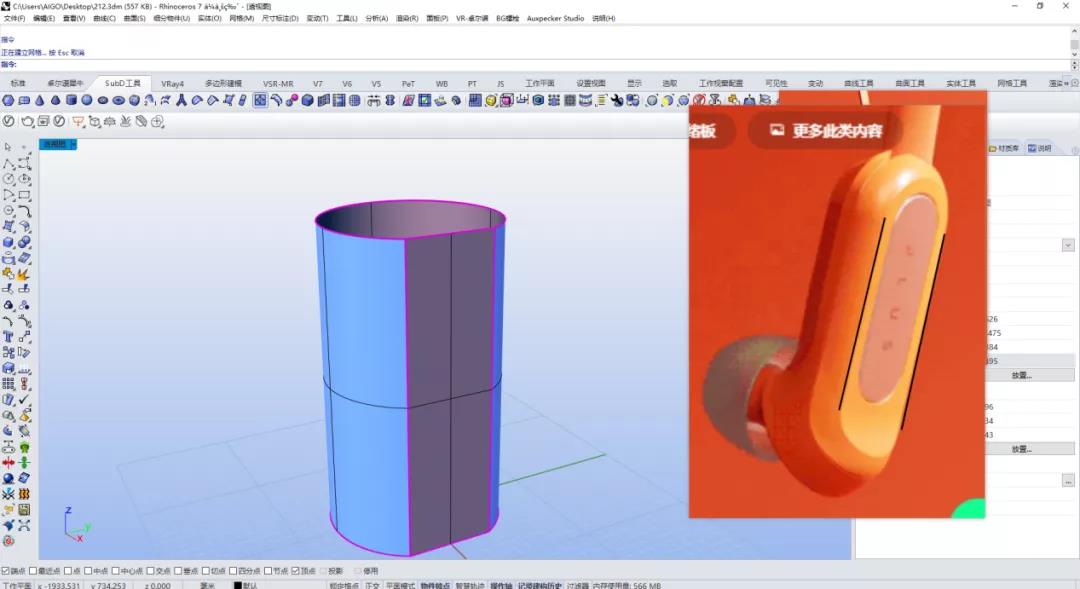

01、我们先做出中间这一部分的圆柱形体。

02、放样生出直面。

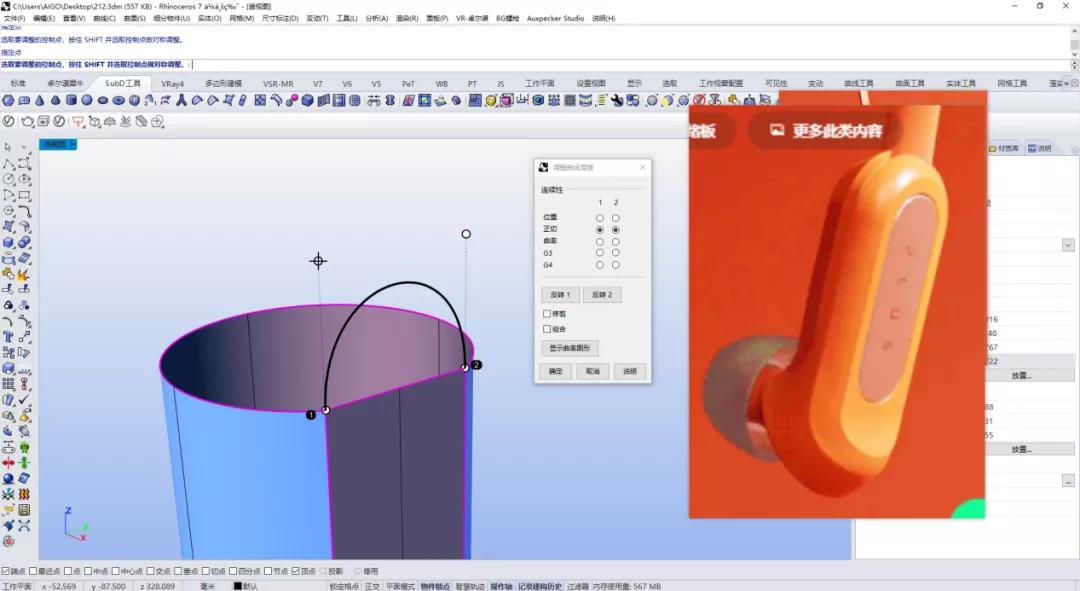

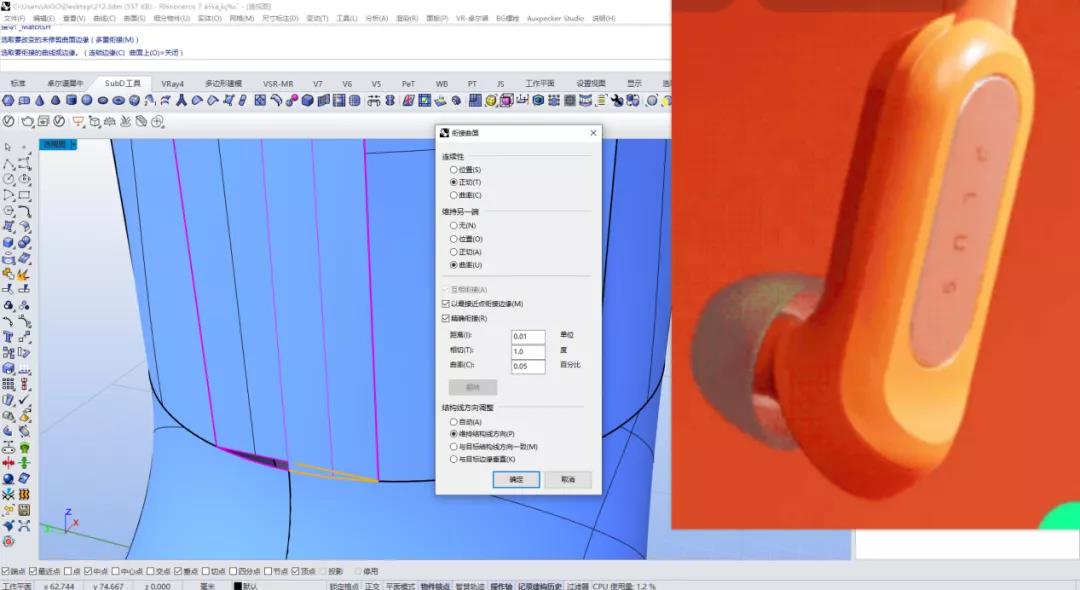

03、可调混迹得到曲线，并利用封闭平面生面，得到曲面。

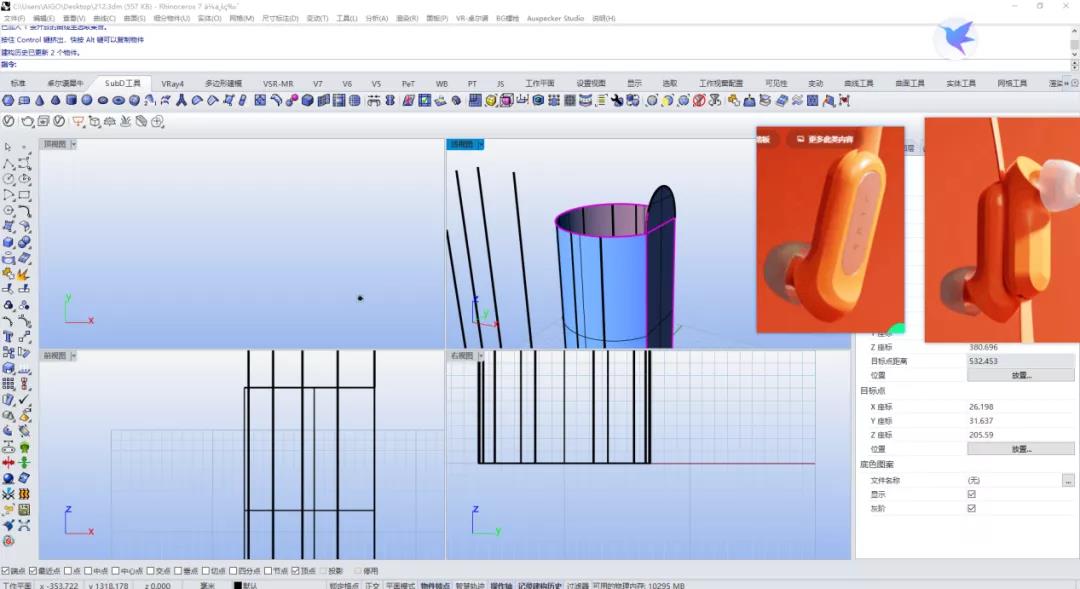

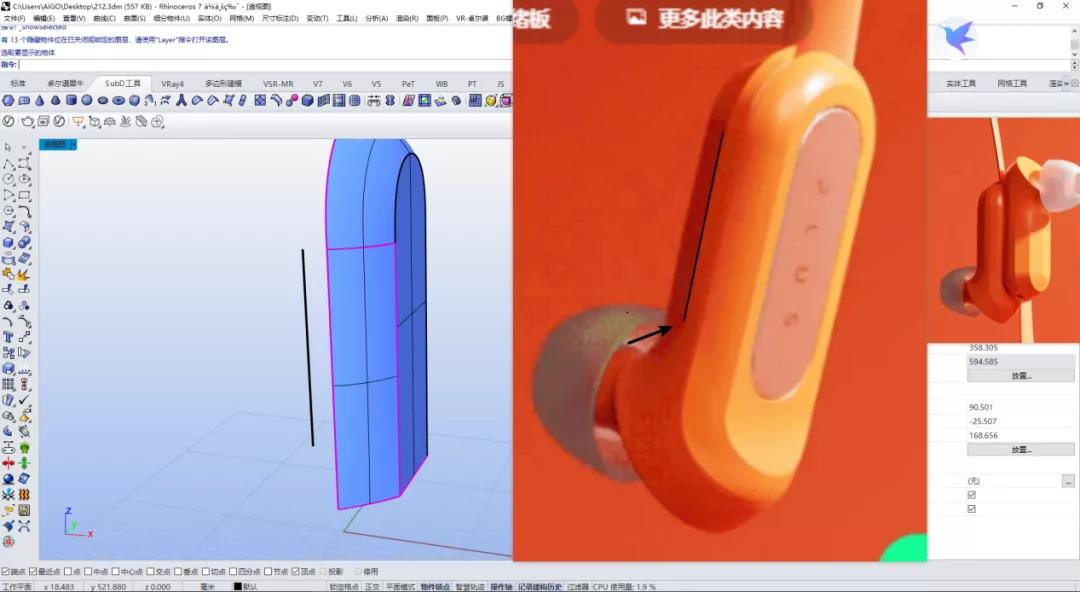

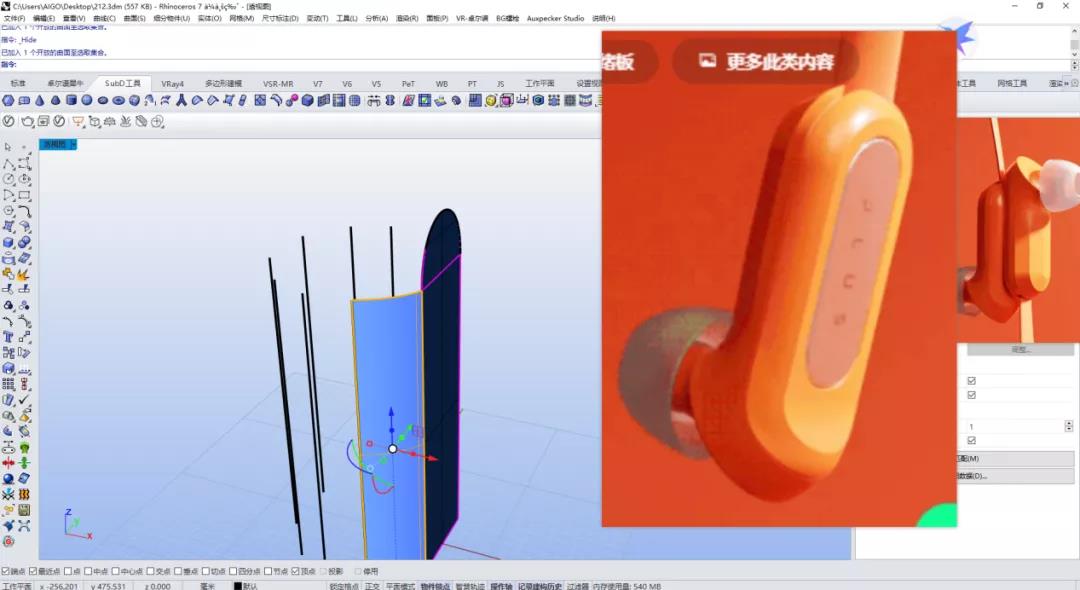

04、画出4根直线，并再前视图投影倒曲面上找到几个棱的位置。

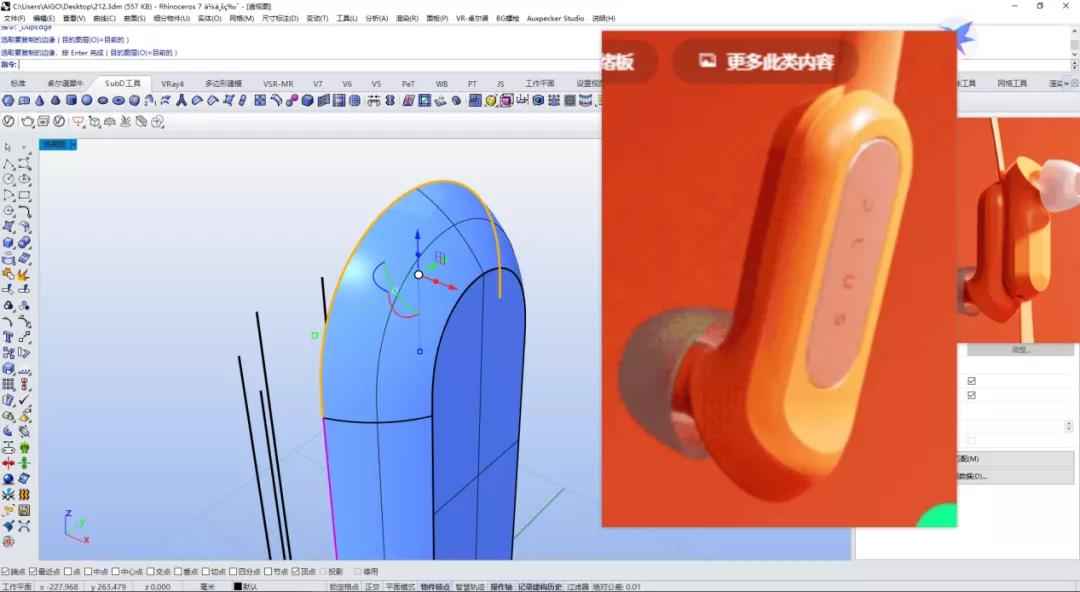

05、以结构线分割得到第一段，这一段是弧形。

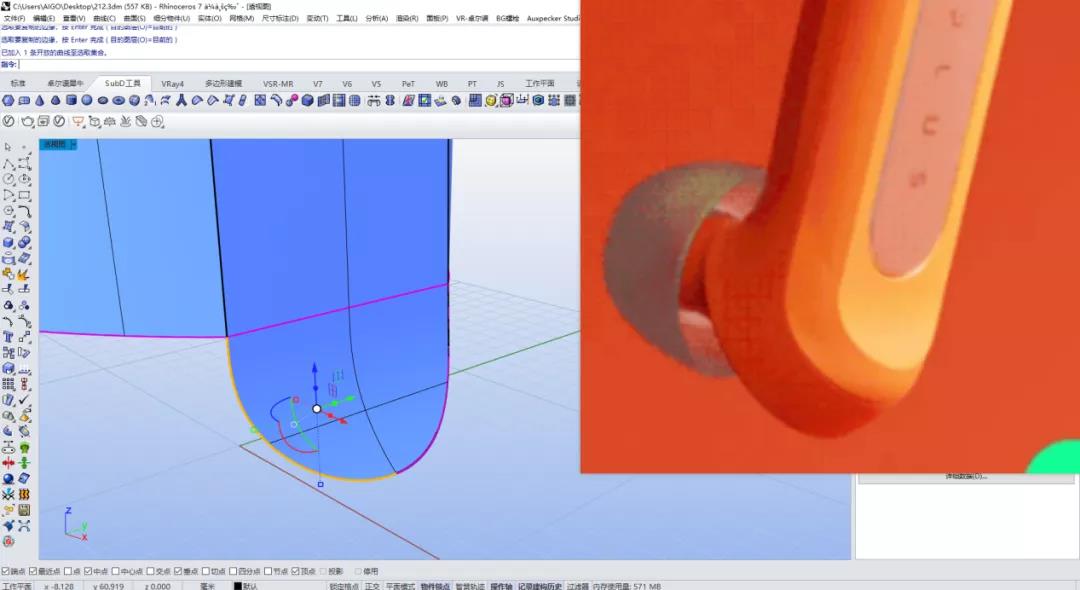

06、可调混接得到曲面，并利用双轨生出曲面。

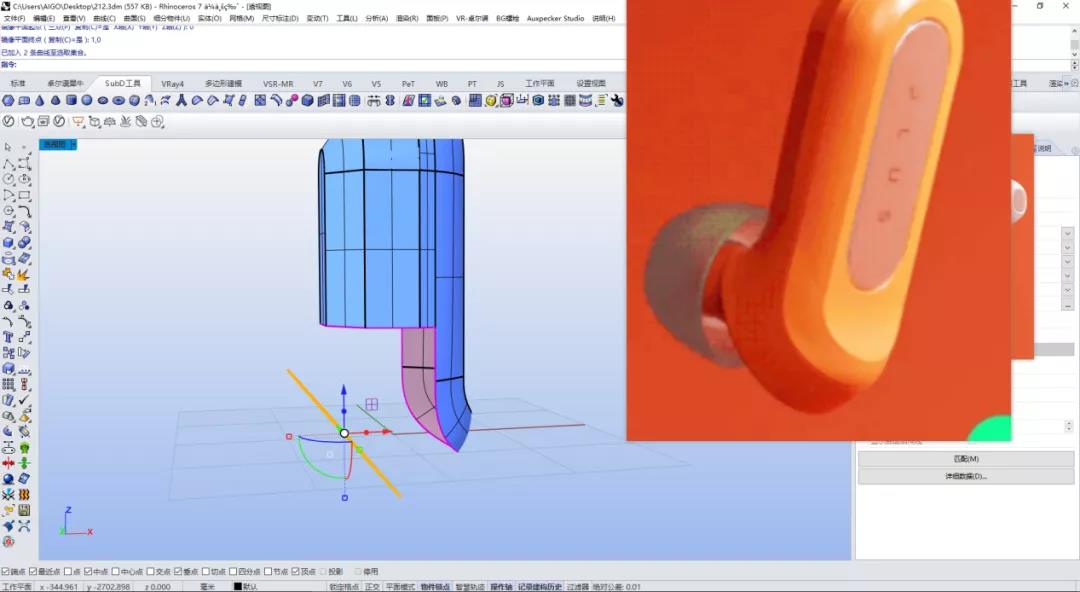

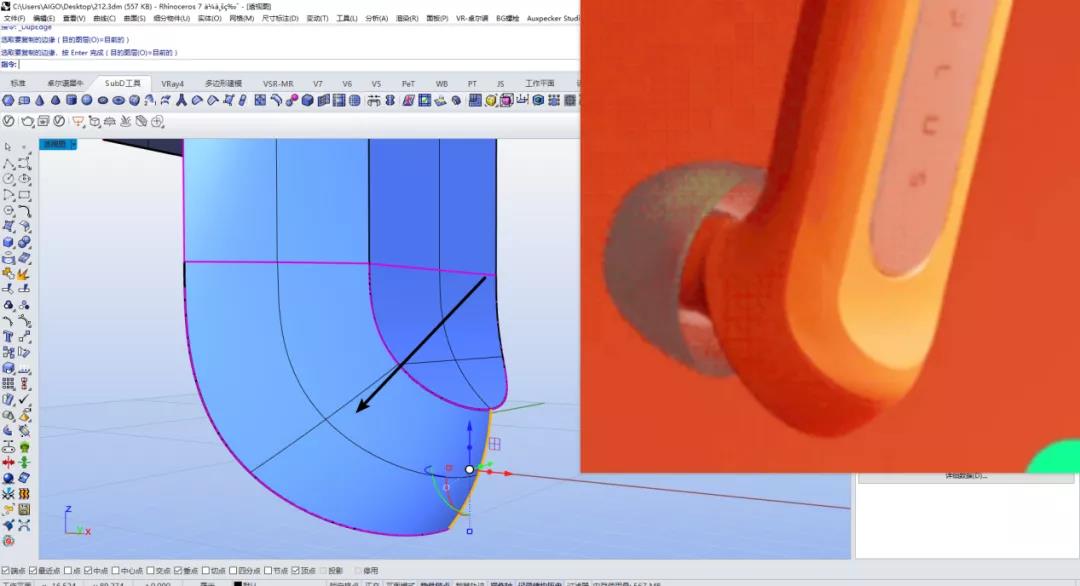

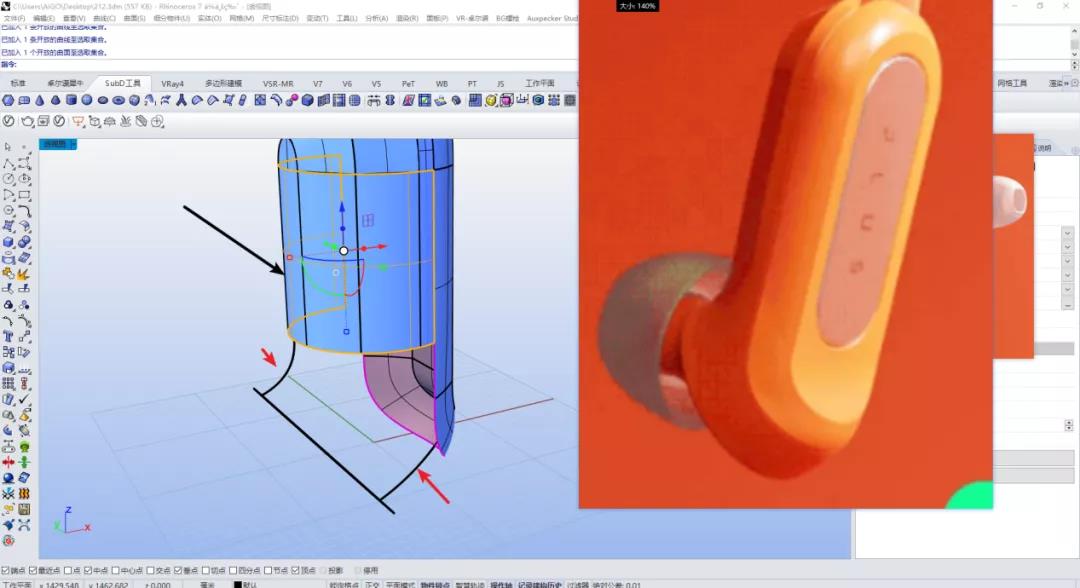

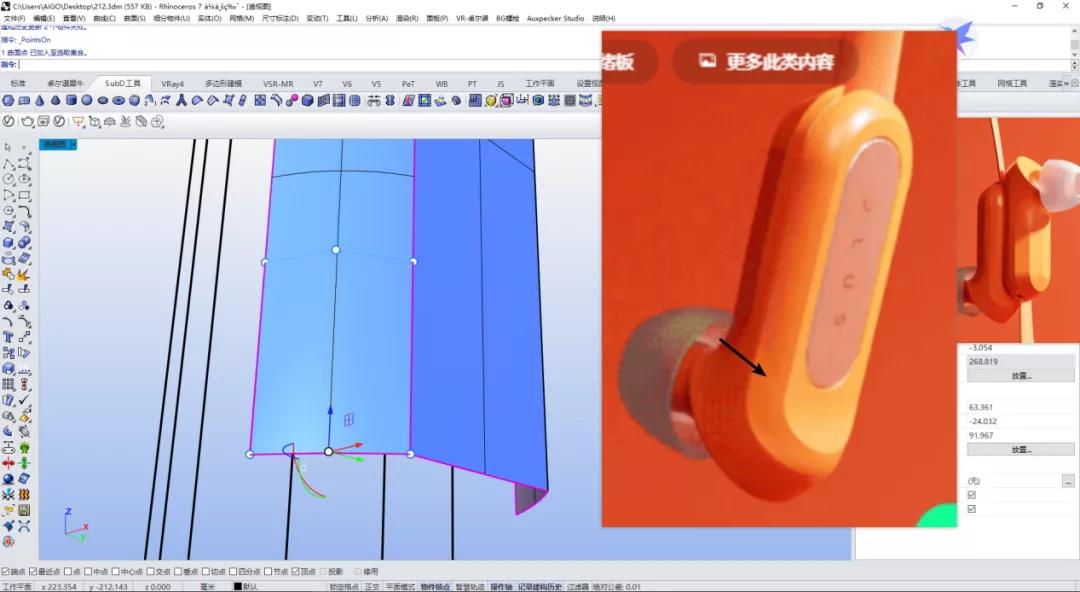

07、由于我们看到箭头所指部分比较平缓，则打开该面的控制点，将该点往内推动一定距离。

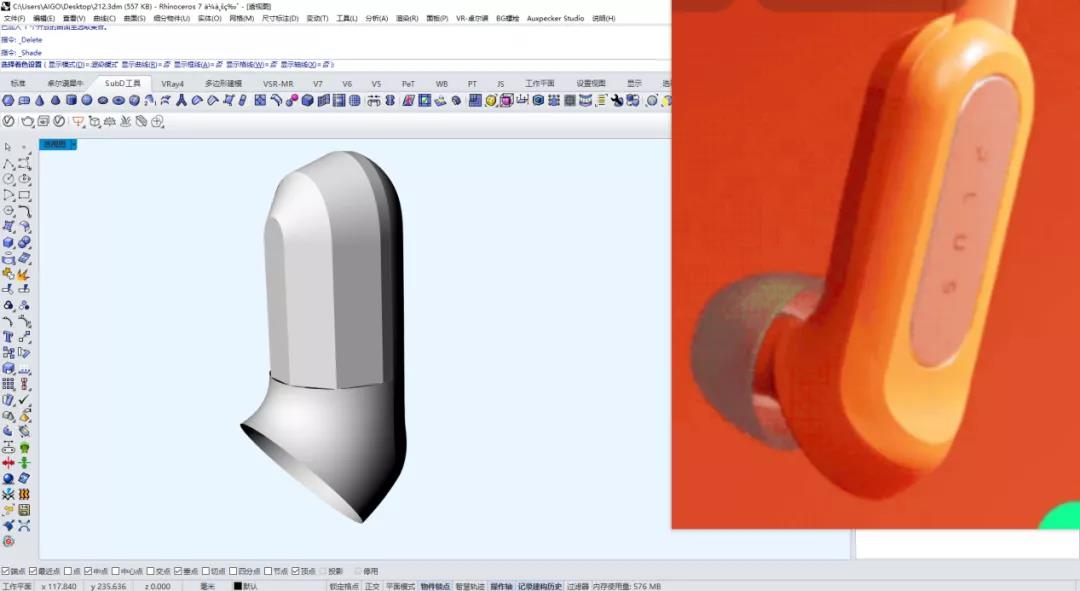

08、将之前的直线调整端点的位置到渐消消失的地方。

09、上方的弧线同样的方法可调混接得到，由于后面的面都是直面，这里直接放样即可。

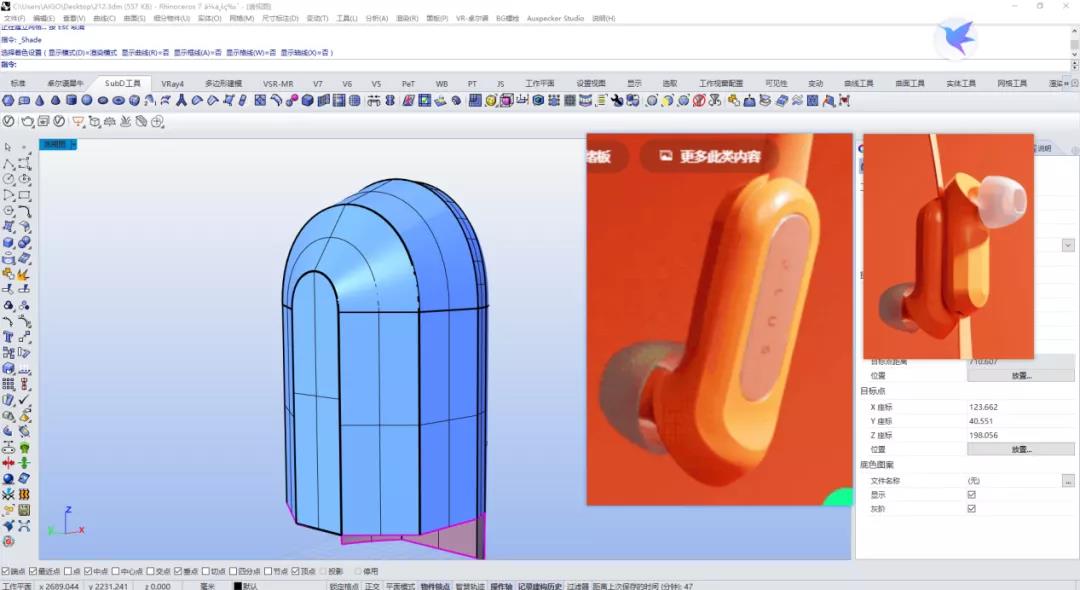

10、同样的方法做出前面的面。

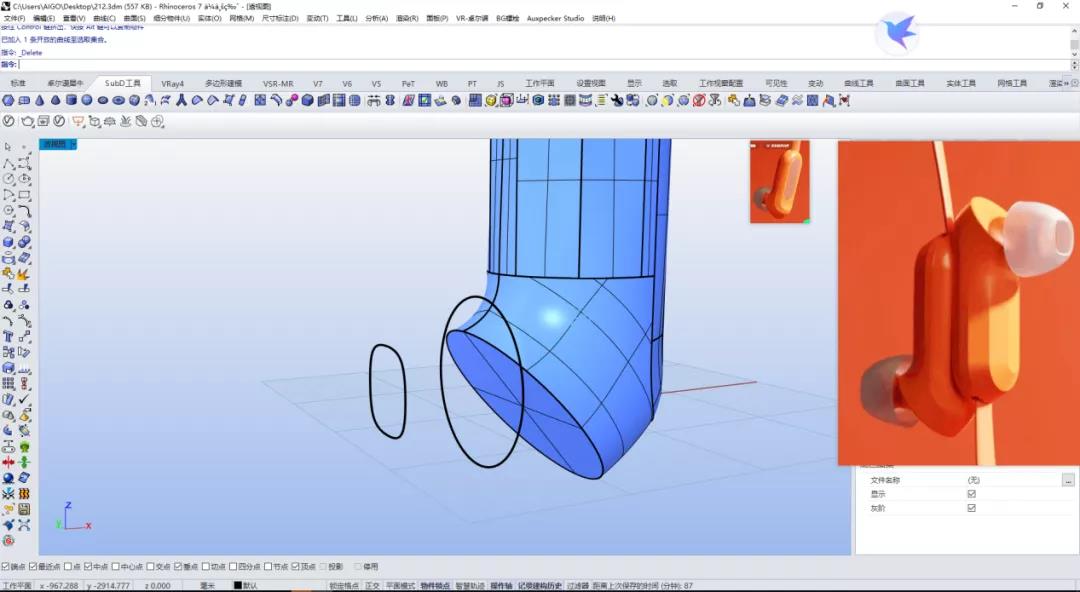

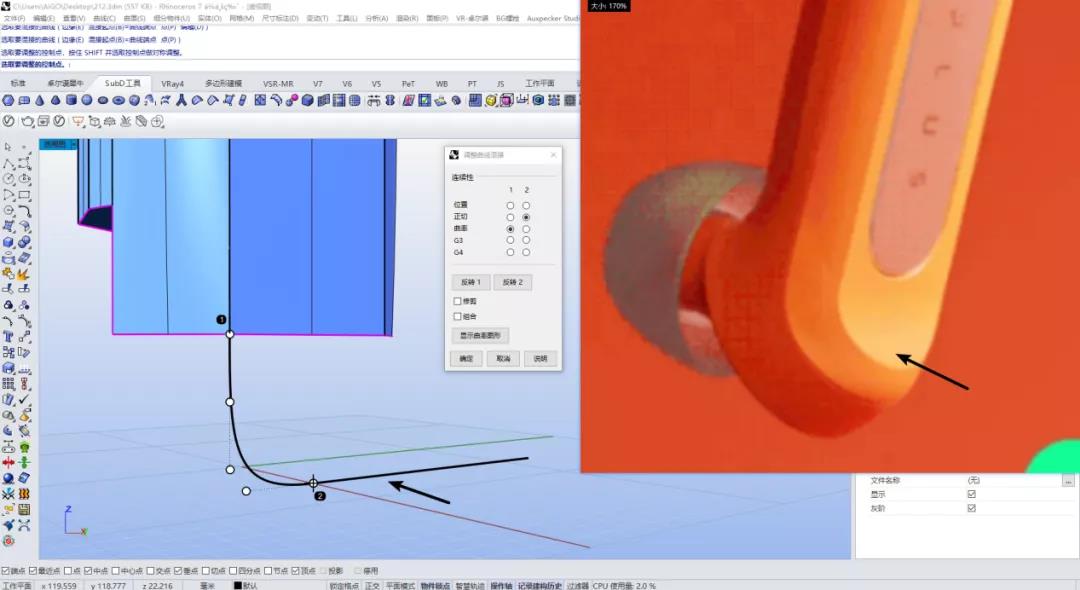

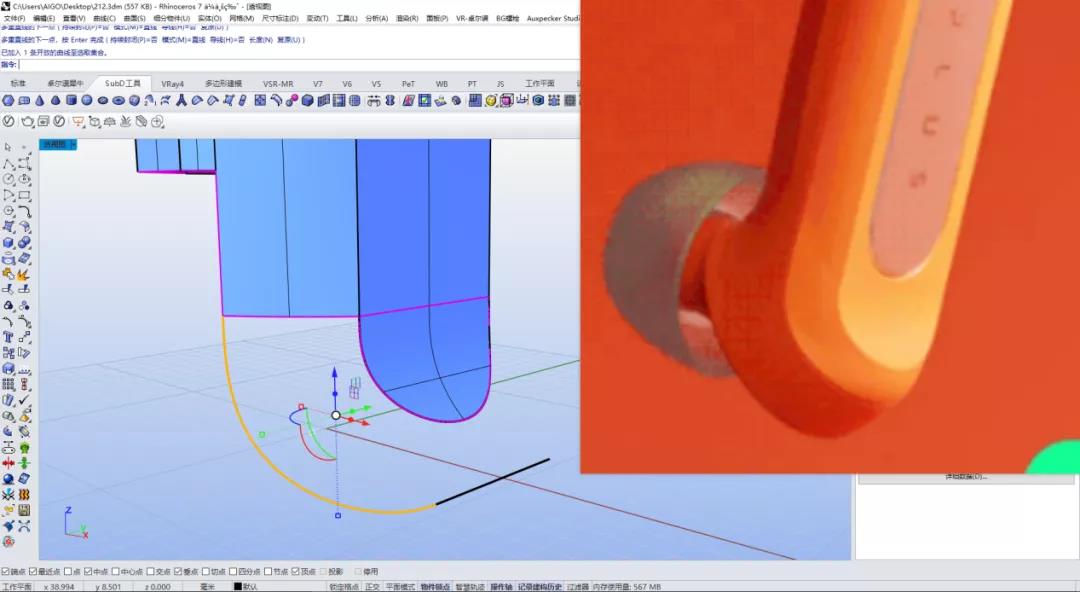

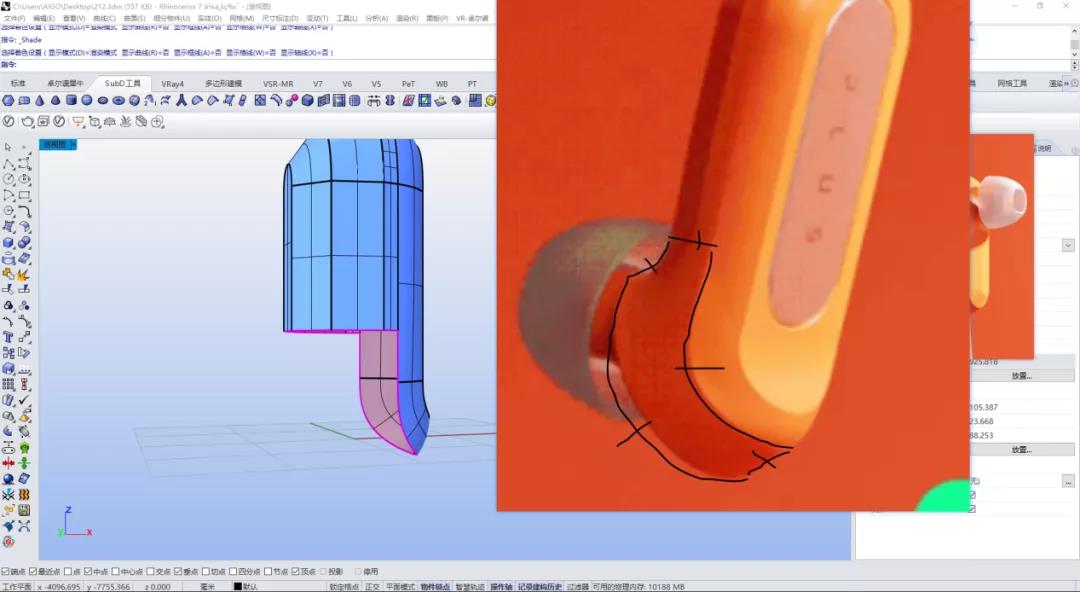

11、我们开始做出下方的造型，这里我们可以做一条辅助直线，利用可调混接线的命令来做出这个弧线的造型。

12、将线段调整形体，并利用放样做出曲面。

13、同样的方法做出该曲线。

14、调整这个曲线的造型并利用双轨来生出曲面。

15、然后我们来看下前方的曲面，这里我们发现其实就是一个比较大的5边面，但是其中一个边有很多渐消面，则我们先利用之前的圆柱生出曲面。

16、开始画5边面的5条边，我们先找出前方圆的位置。

17、拿出之前分割后的圆管，并画出红箭头所指的曲线。

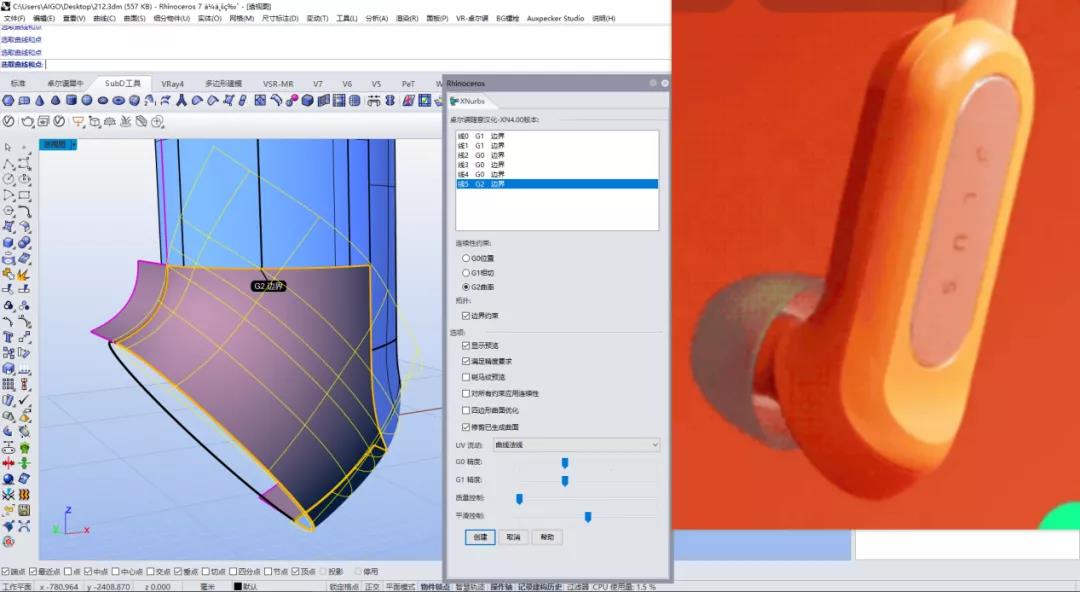

18、利用xnurbs生出曲面。

19、将生成的5边面镜像到另一侧效果如图，这时候我们开始做渐消。

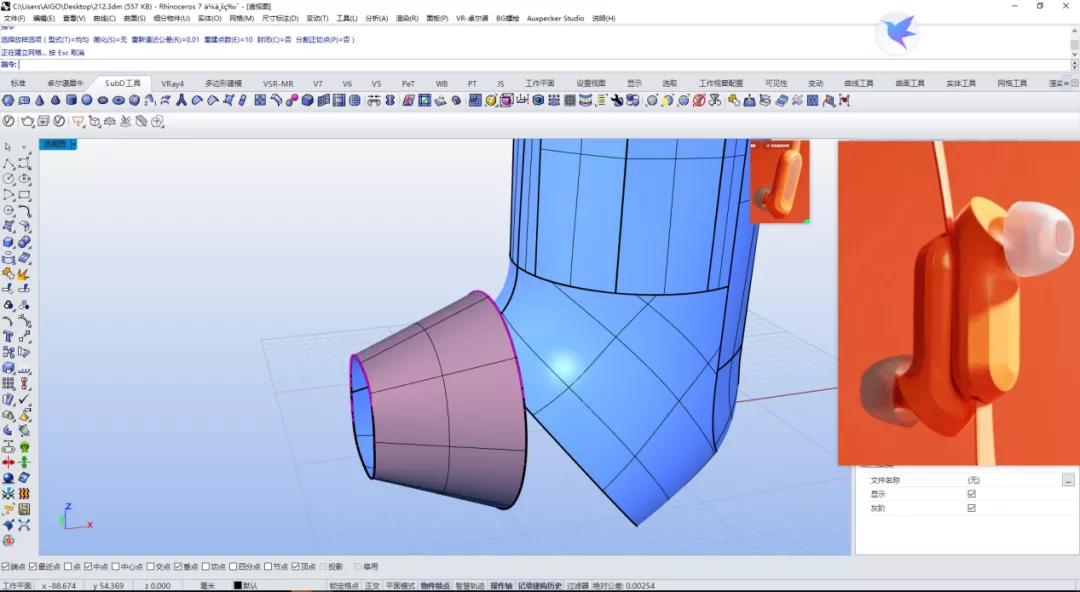

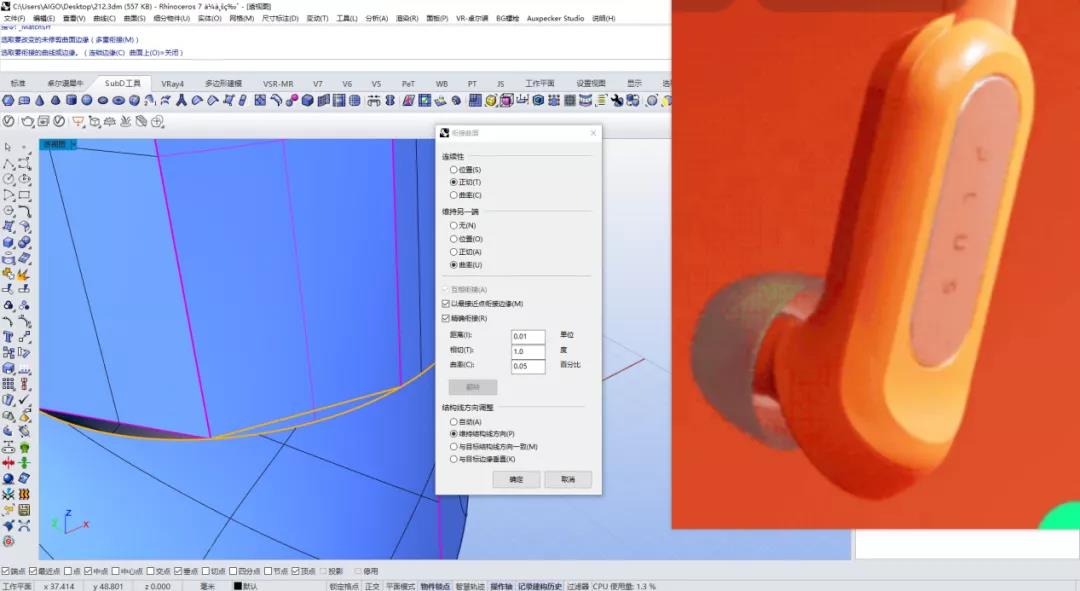

20、我们炸开上方的直面，将上方的直面匹配下方的五边面。

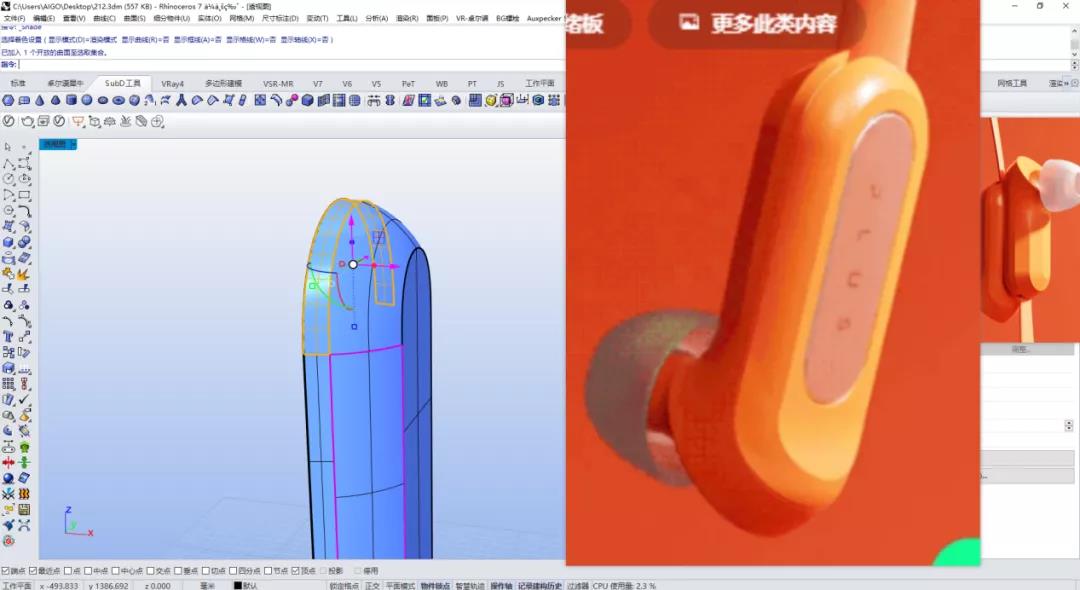

21、中间的曲面结构线分割两份出来。

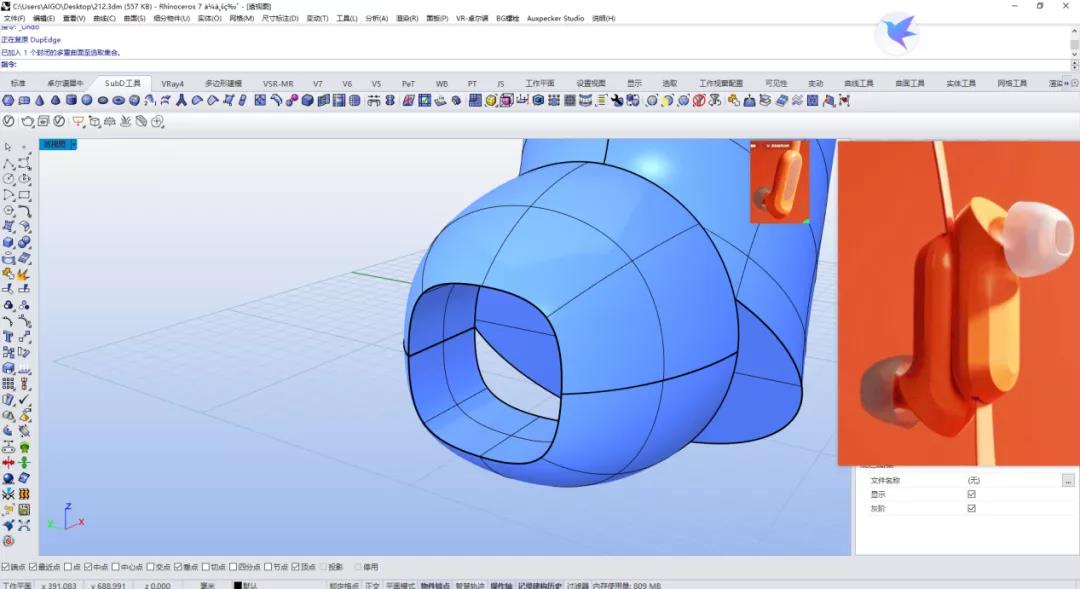

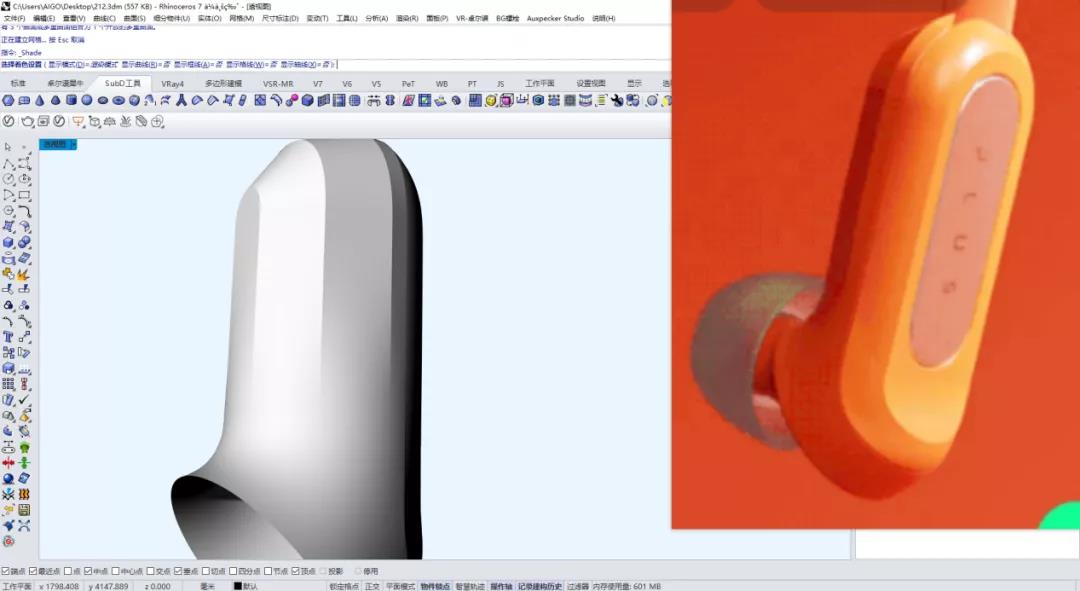

22、效果如图所示，这时渐消面的效果已经出来了。

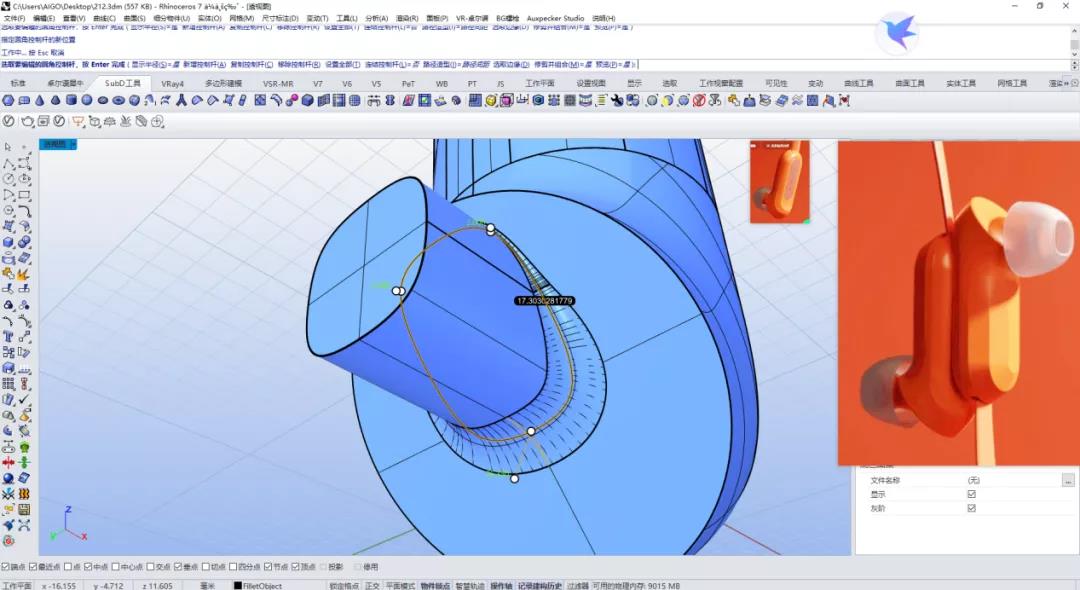

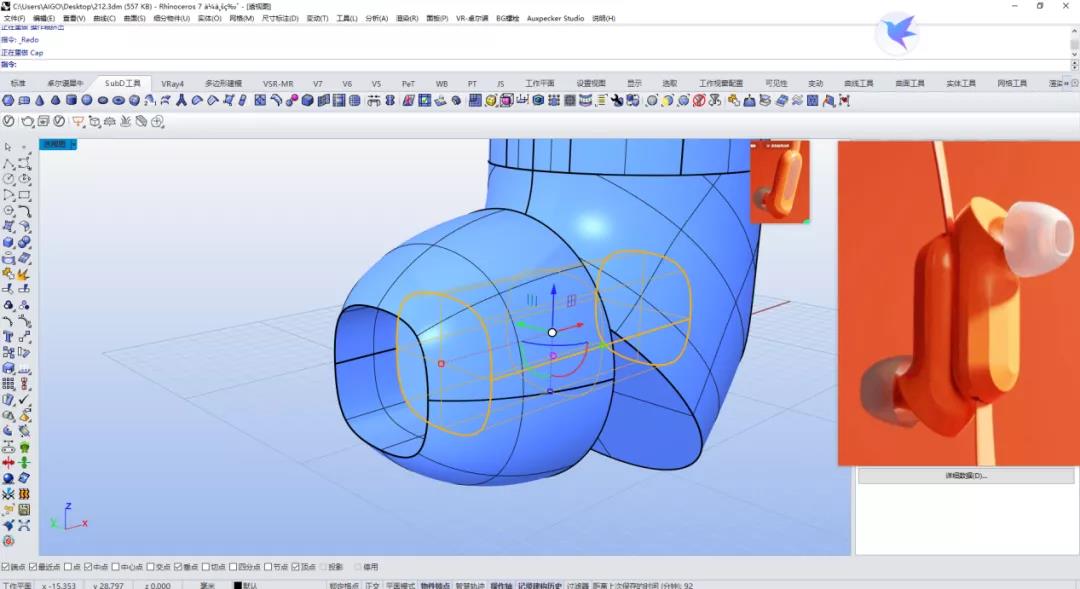

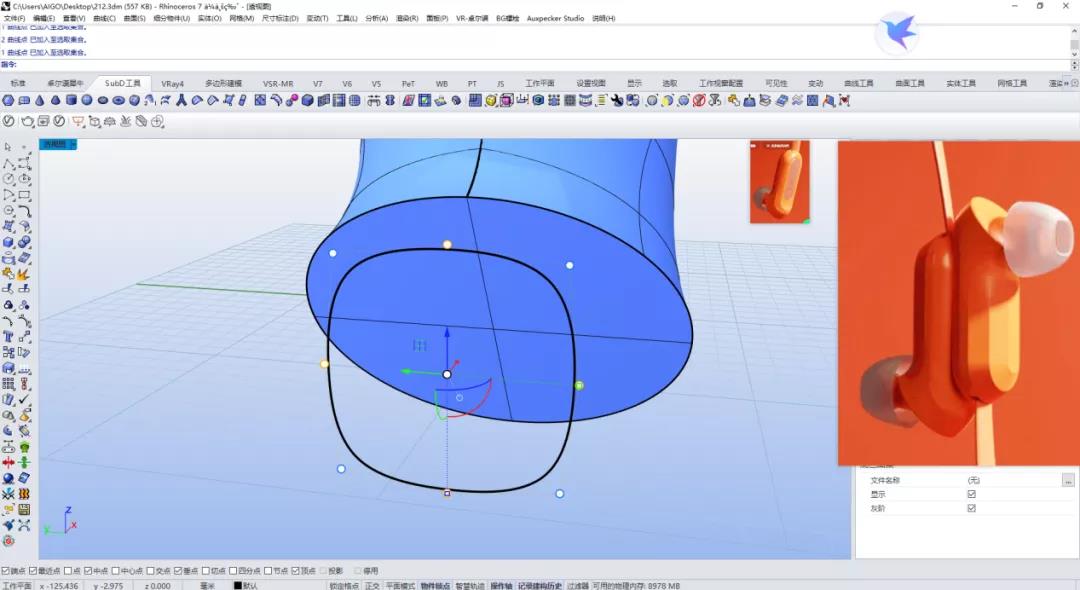

23、开始做入耳式部分，利用可塑性圆，调整点来得到曲线。

24、调整两根线的位置。

25、通过放样得到曲面。

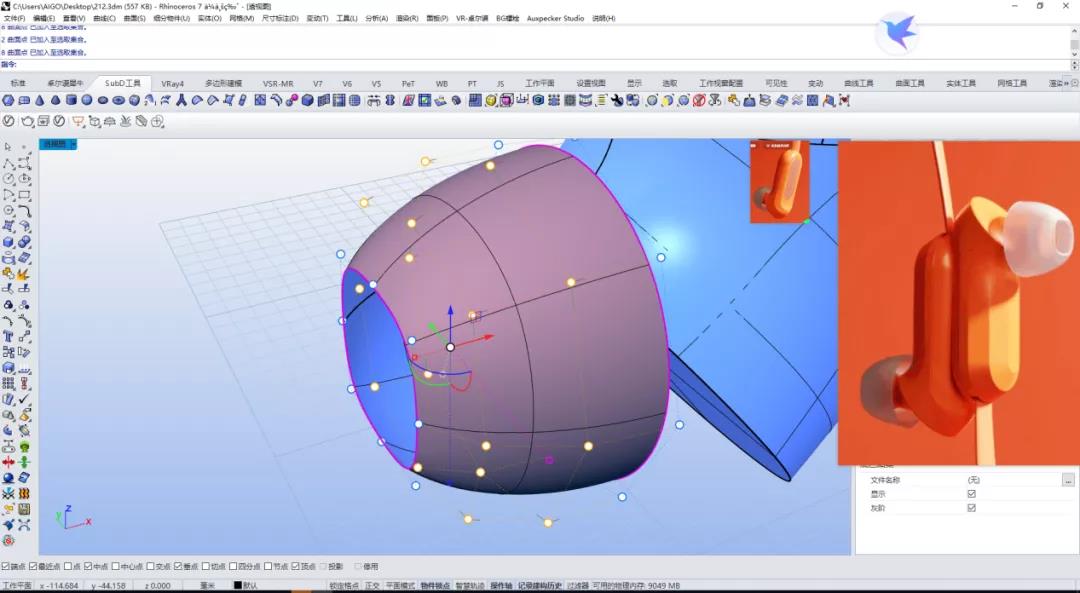

26、打开控制点，将中间两排三轴缩放得到造型。

27、将内侧的造型拉伸得到曲面并组合偏移得到壳体。

28、拉伸得到连接部分。

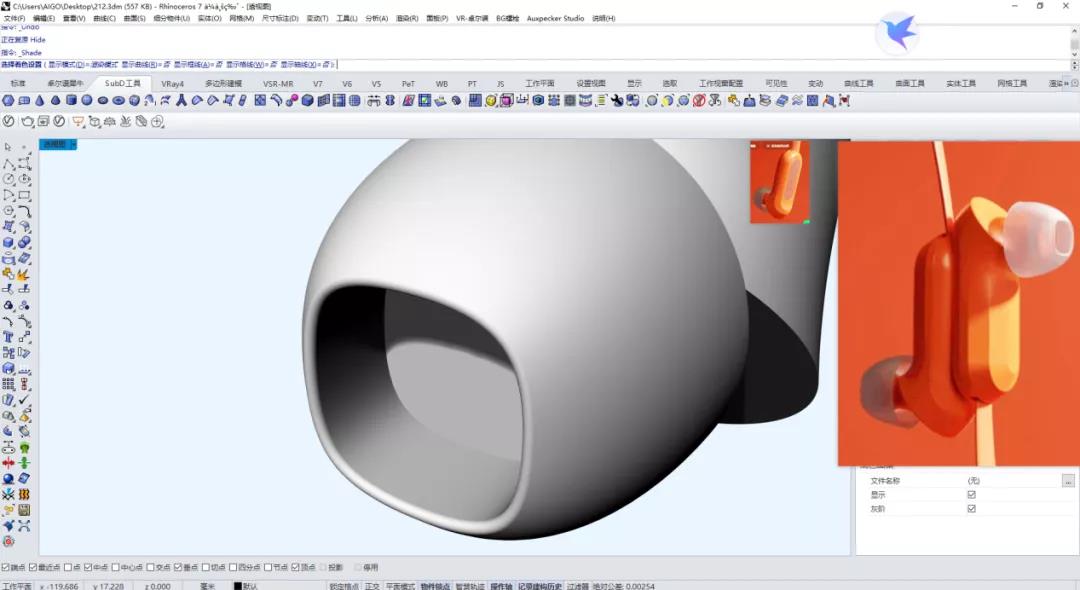

29、入耳式部分倒角。

30，连接处倒角，这里倒角需要调整控制杆，下方数值较大。

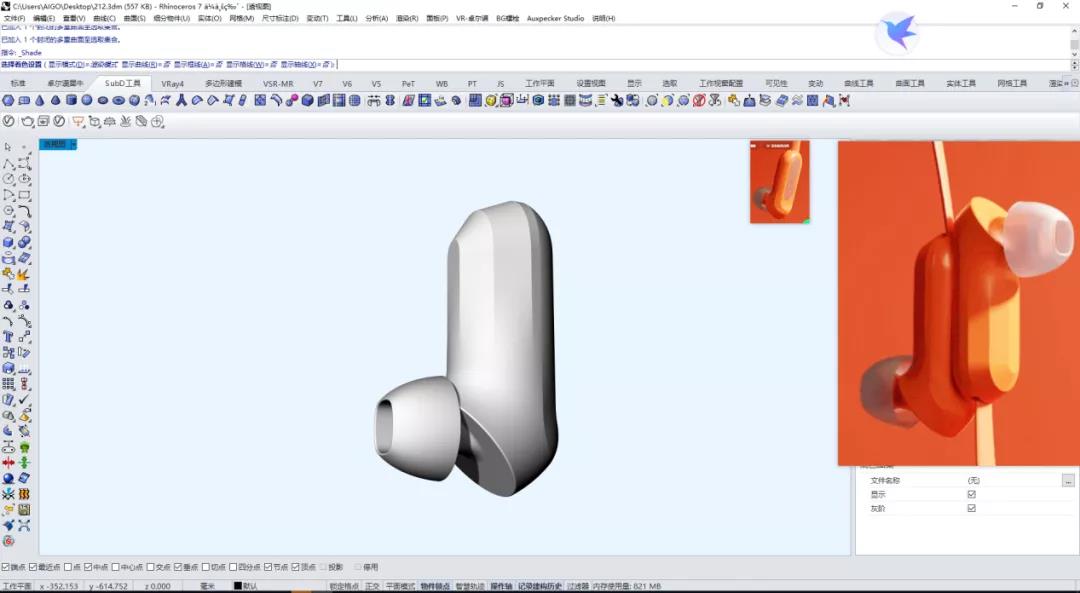

31、完成建模。
