工业仪器设计，频谱分析仪设计案例优秀的用户界面和用户体验设计

频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。它能够帮助电子工程师完成频谱观测、功率测量以及复杂信号解调分析等工作。



传统上一般将频谱仪分为三类：扫频式频谱仪，矢量信号分析仪和实时频谱分析仪。实时频谱分析仪是随着现代FPGA技术发展起来的一种新式频谱分析仪，与传统频谱仪相比，它的最大特点在于在信号处理过程中能够完全利用所采集的时域采样点，从而实现无缝的频谱测量及触发。由于实时频谱仪具备无缝处理能力，使得它在频谱监测，研发诊断以及雷达系统设计中有着广泛的应用。下面小编分享一款公司设计的频谱分析仪设计案例

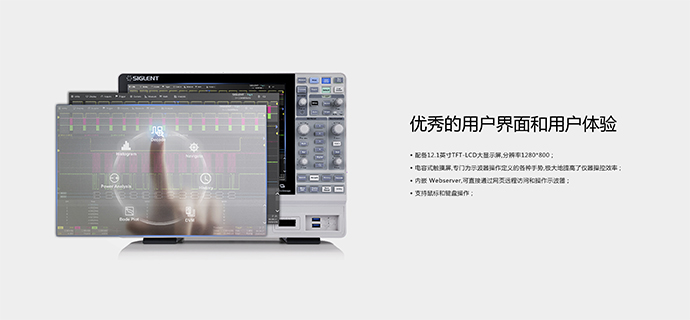

频谱分析仪设计优秀的用户界面和用户体验， 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800；Ÿ电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率；内嵌WebServer，可直接通过网页远程访问和操作示波器；支持鼠标和键盘操作；





SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。

参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。

此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率。
