【教程】Rhino犀牛7手表曲面建模（含模型教程领取）

PS：模型+详细视频教程领取方式见文末

建模步骤

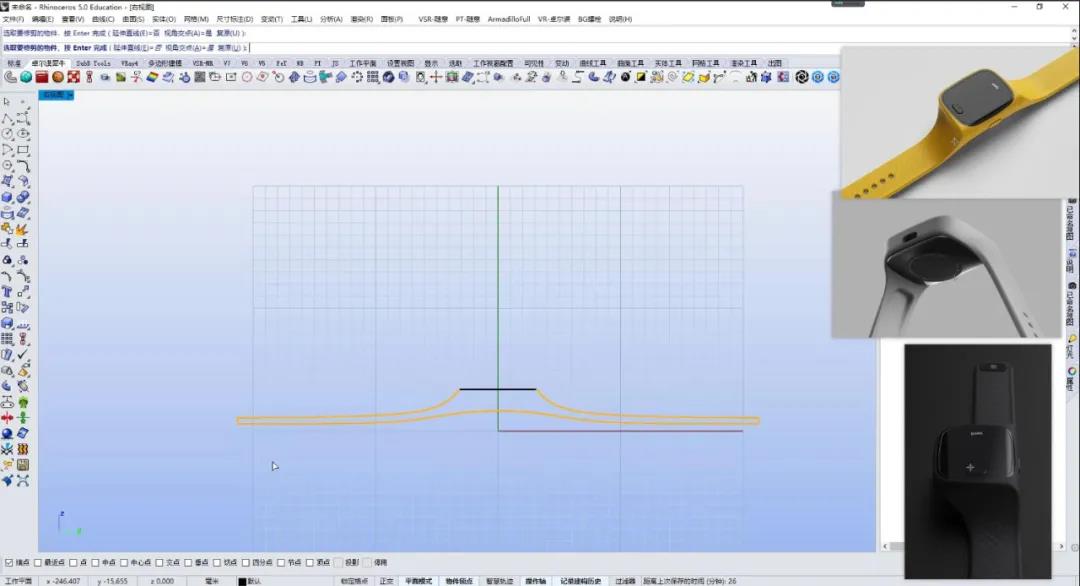

01、绘制侧面造型轮廓（或者按照造型切割立方体）

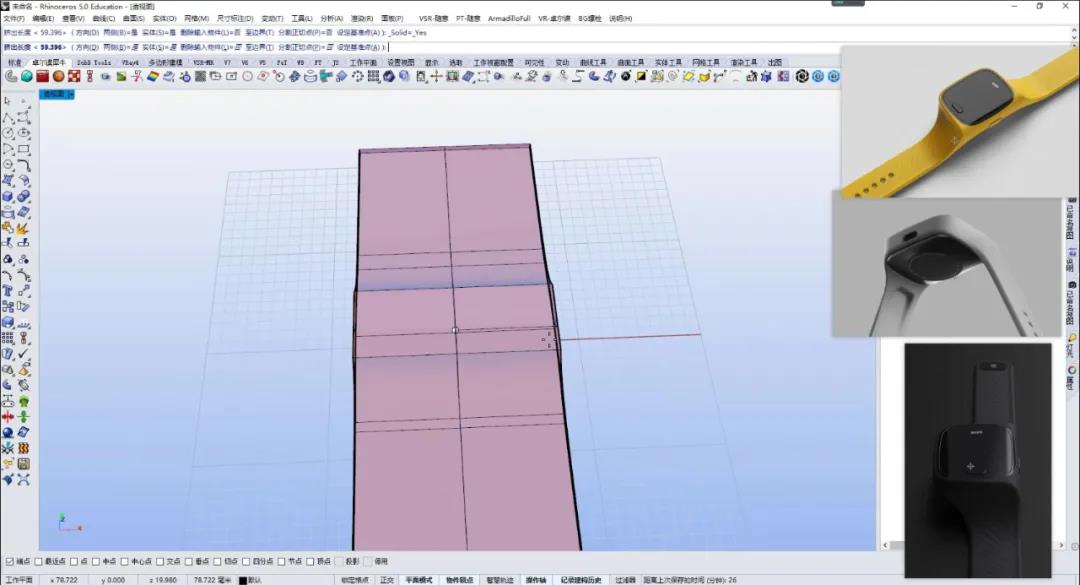

02、挤出主体体块

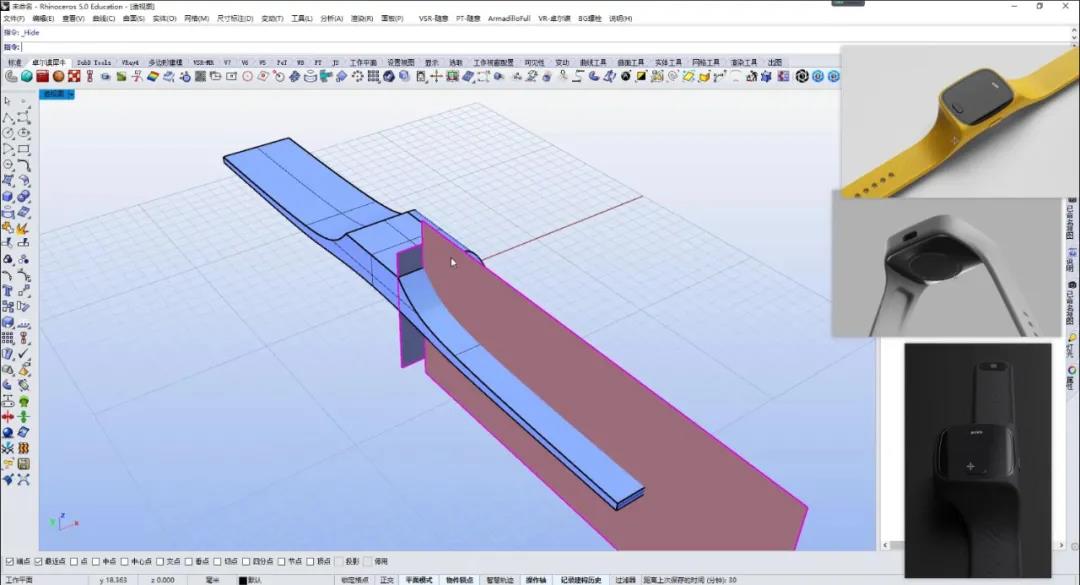

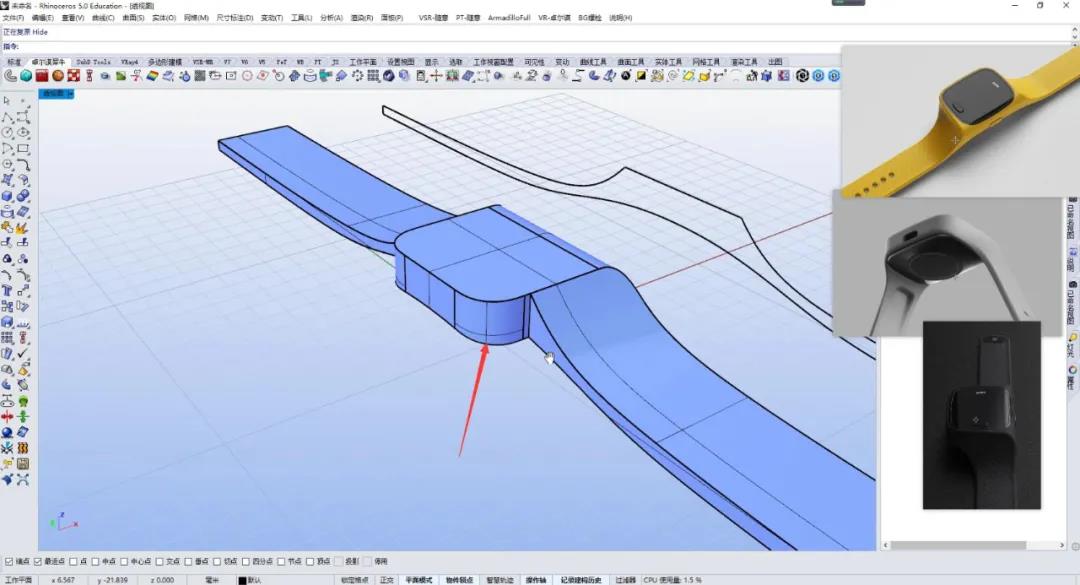

03、切割侧面缺口

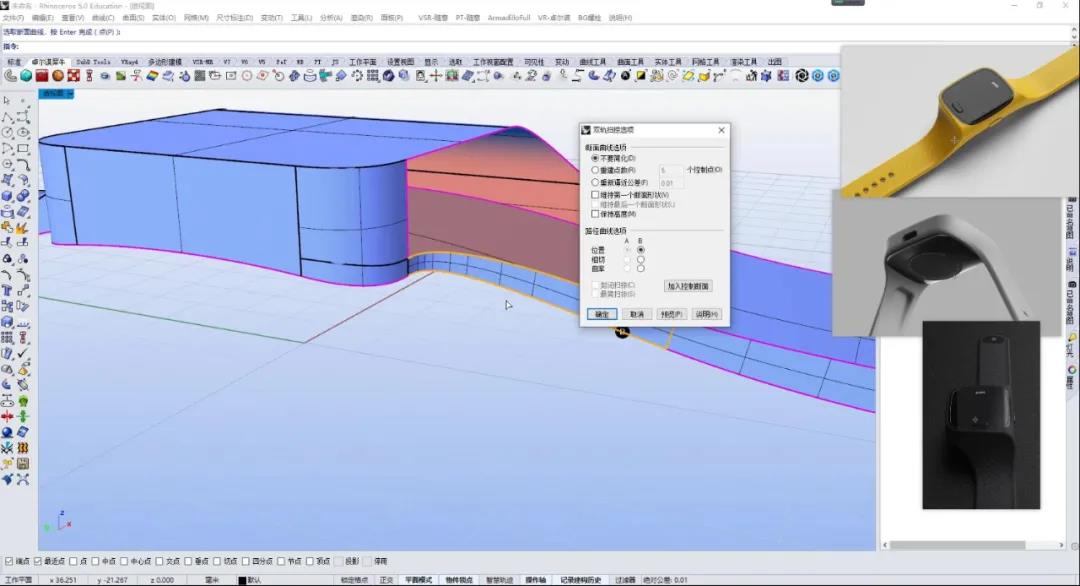

04、切口位置倒圆角

05、从表带侧面混接造型线到圆角中部合适位置

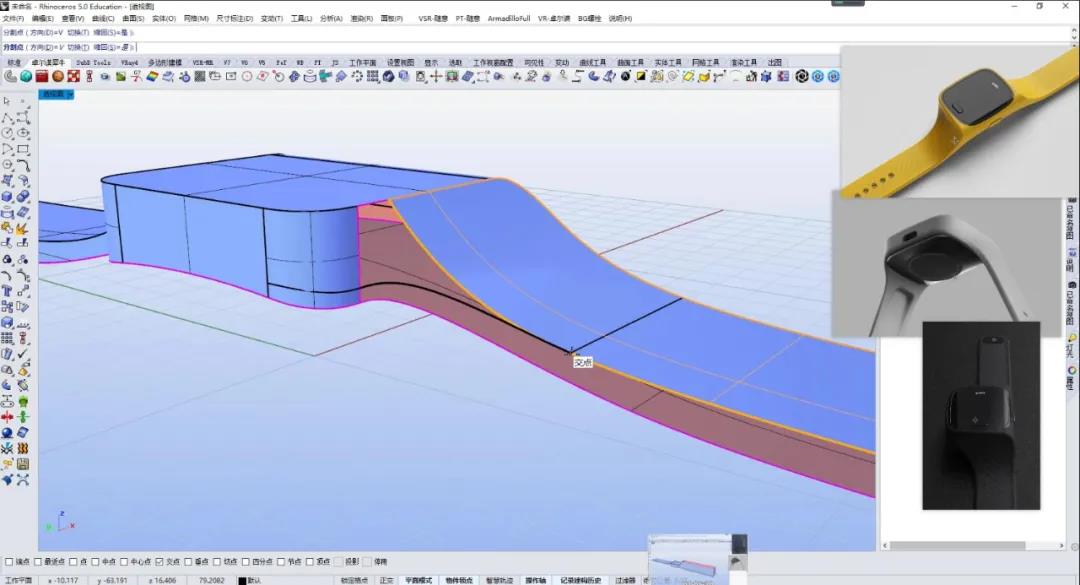

06、表带曲面切割到混接曲线起点处

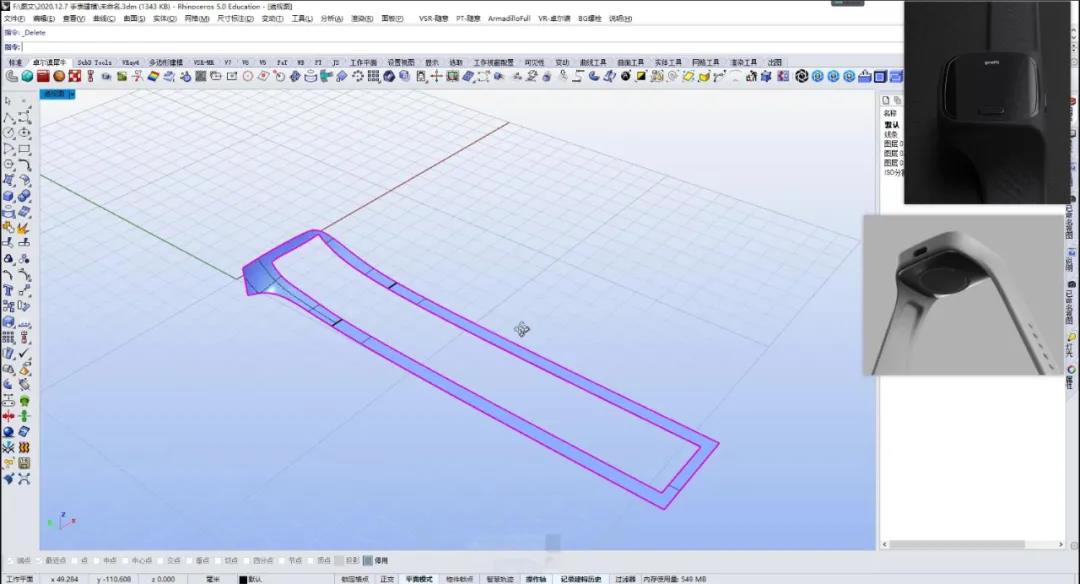

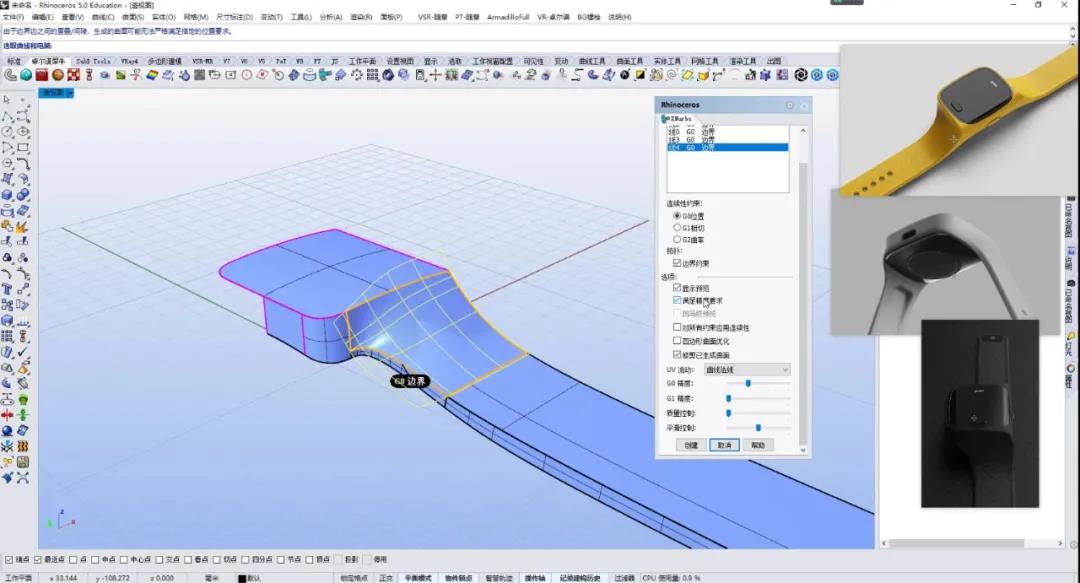

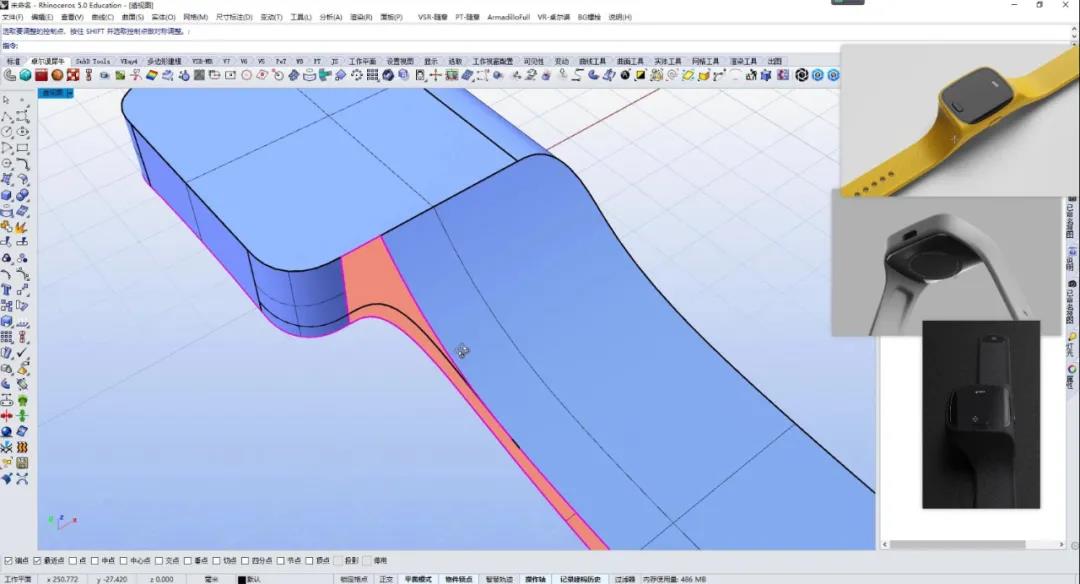

07、下面四边位置直接双轨扫掠（注意与左侧倒角面的连续性）

08、上端五边面位置直接XN补面

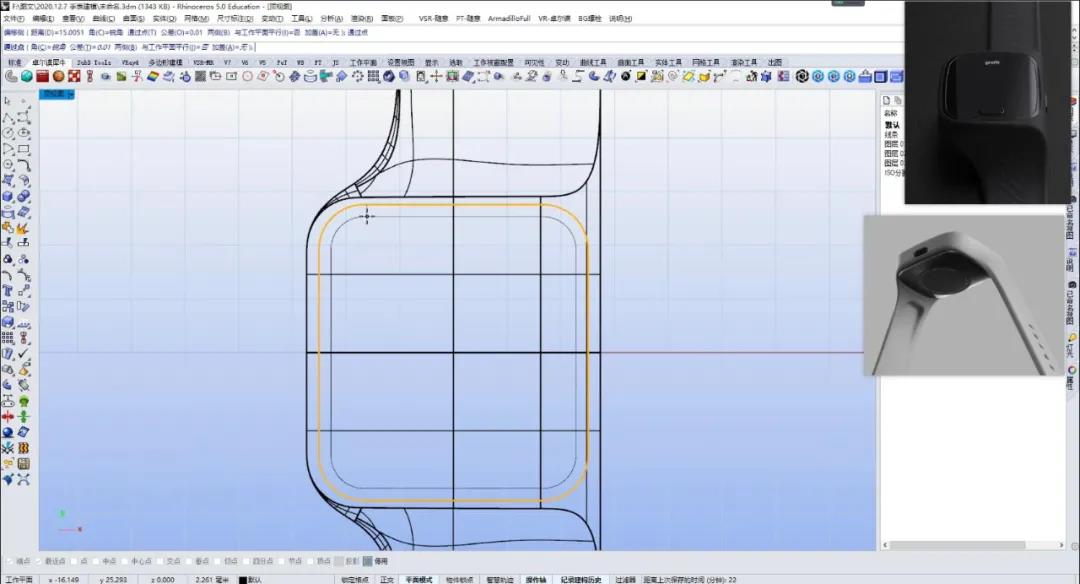

09、顶部开始绘制细节分割线

10、切割如图体块

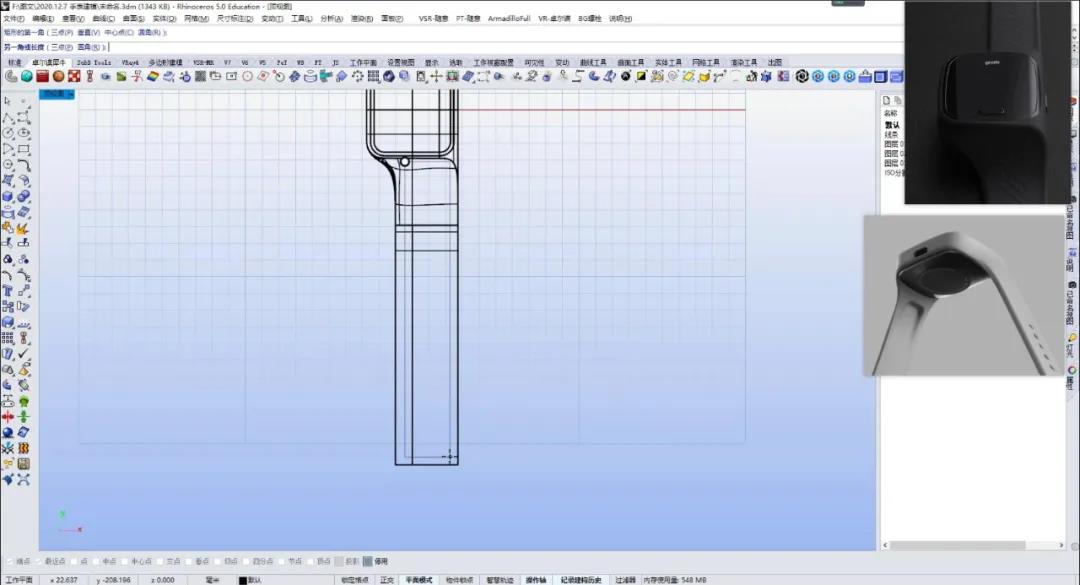

11、绘制四边形用于限制肌理范围（一定要用四边形）

12、切割中间部分的曲面

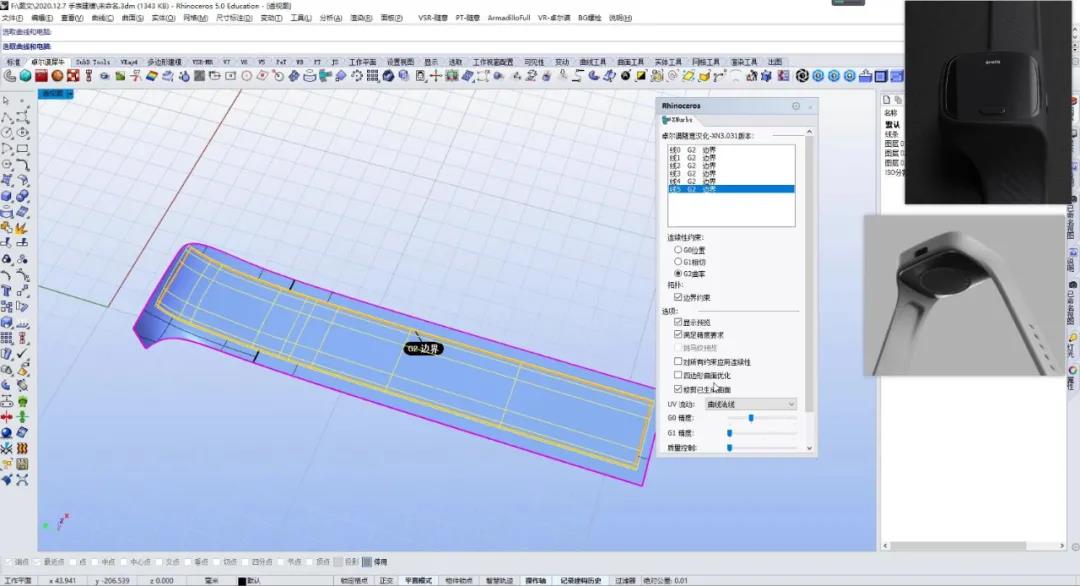

13、利用XN重新生成新的曲面，记得勾选四边形曲面优化（这一步是为了之后流动肌理的基准曲面是单一曲面）

14、重新生成的曲面生成UV线框

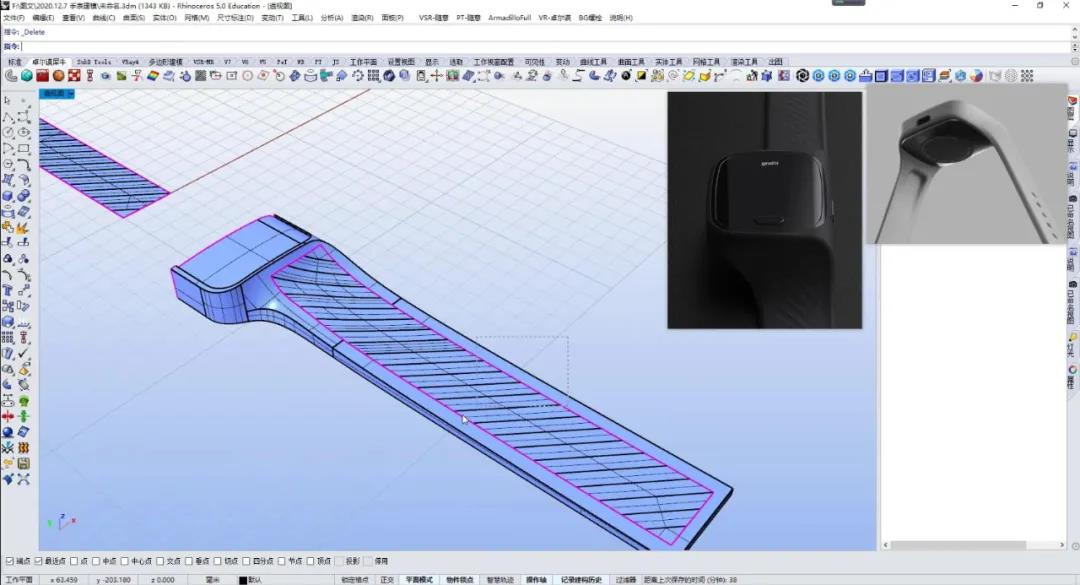

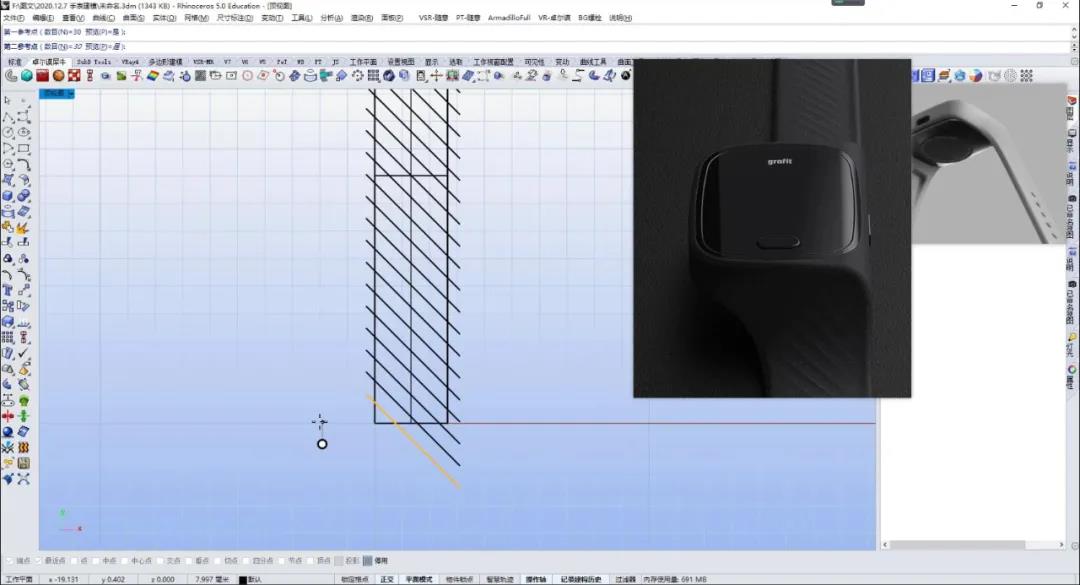

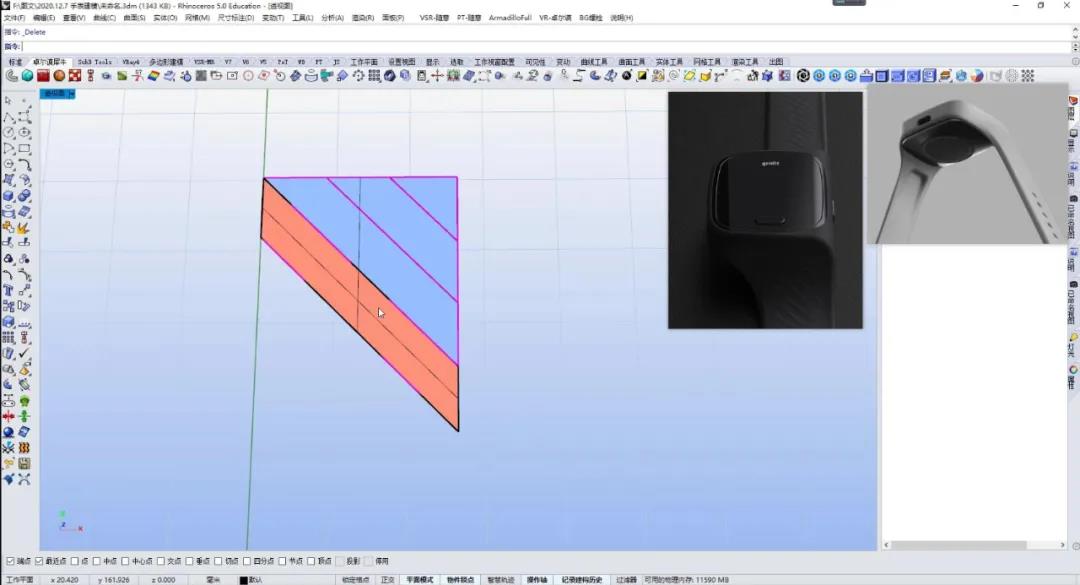

15、在UV线框上绘制肌理造型线，阵列直线

16、切割UV线框生成的平面，并重新双轨生成原生曲面

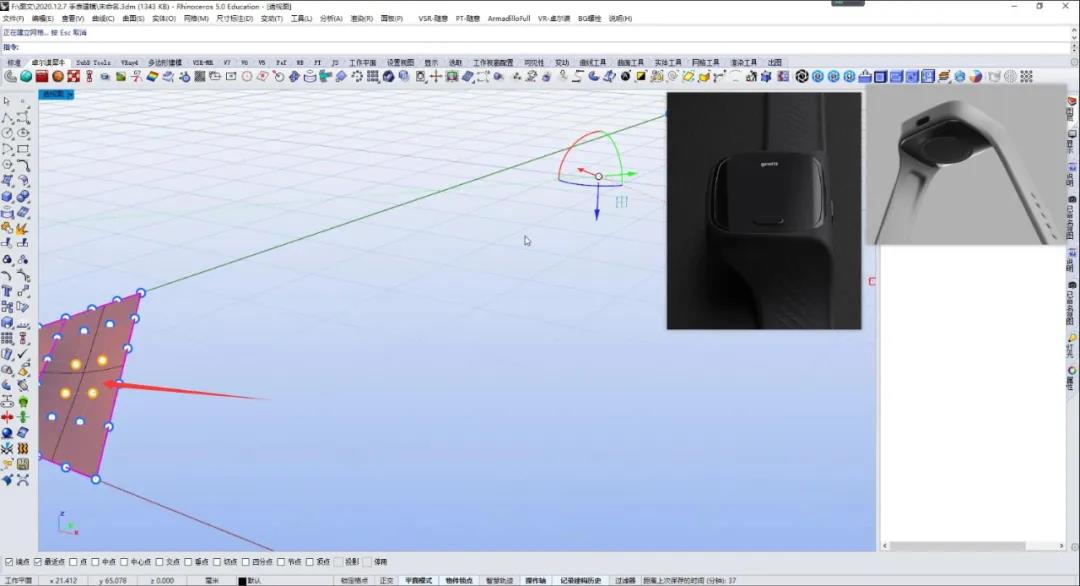

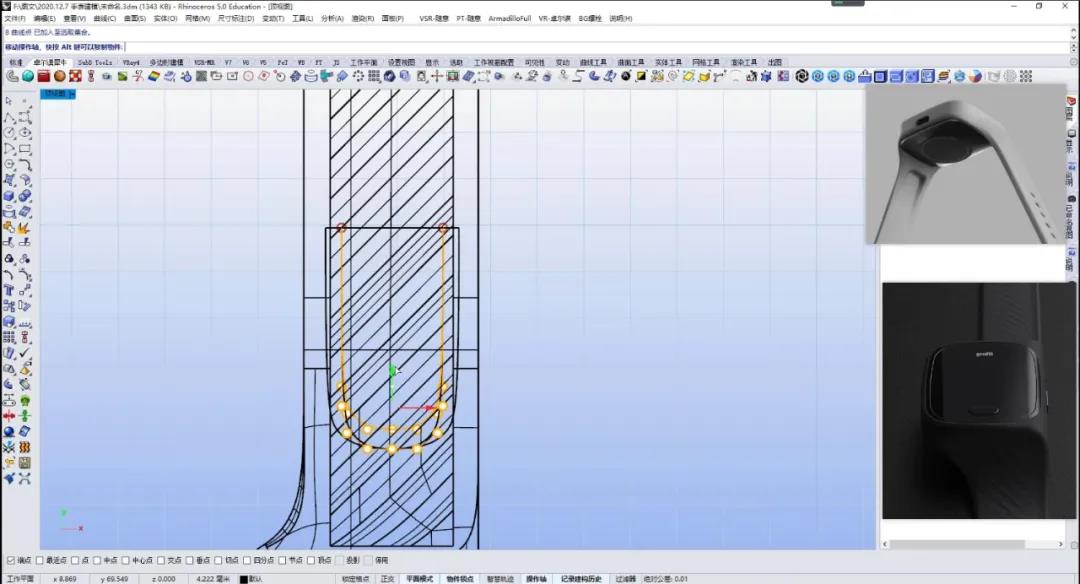

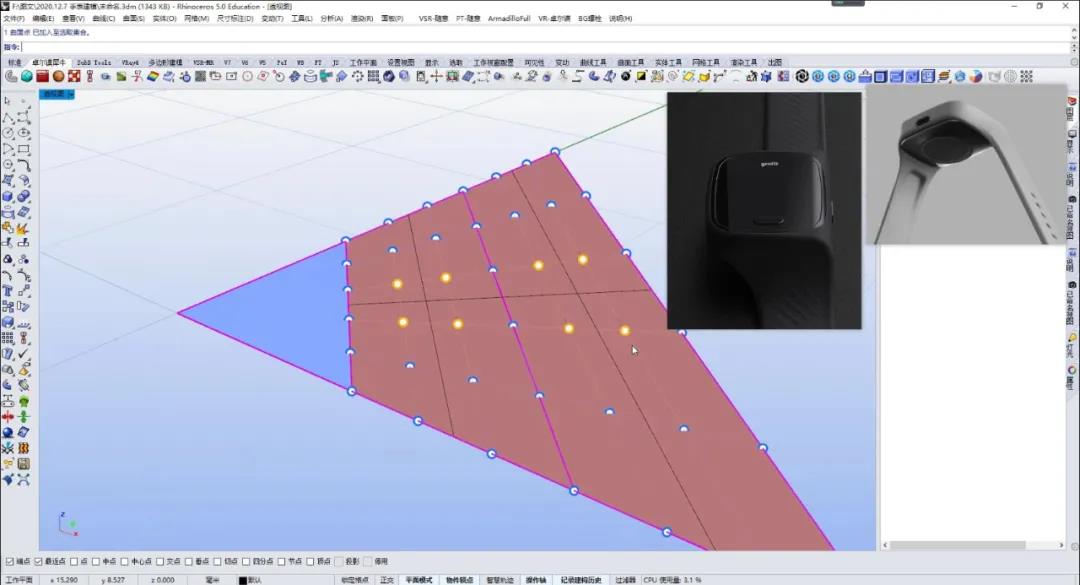

17、重建生成的四边曲面到5阶6点，并选中图示位置的控制点

18、向下调整所选控制点，制作凹陷效果

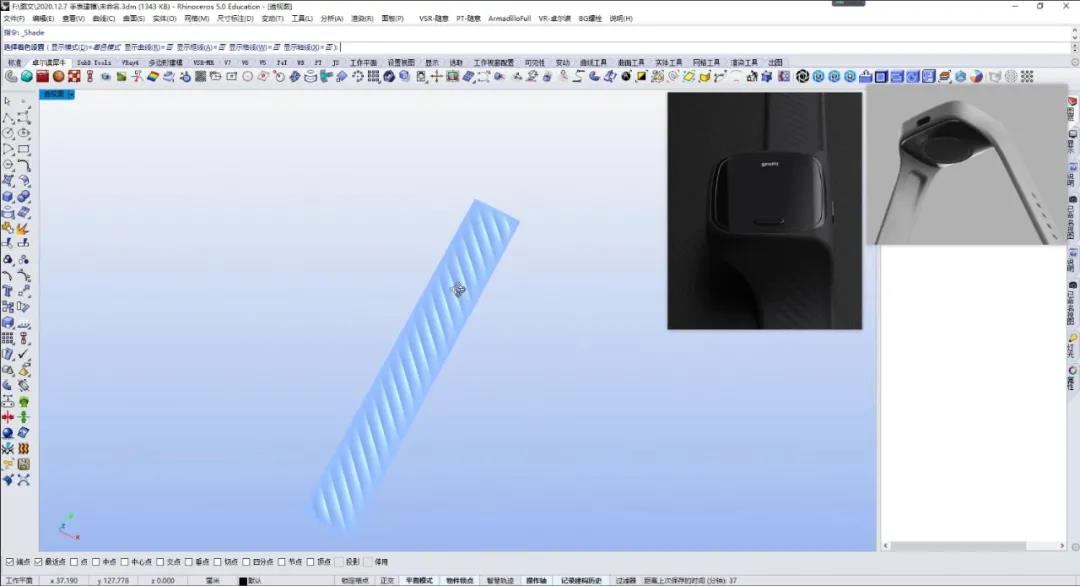

19、调整完毕后得到图示肌理效果

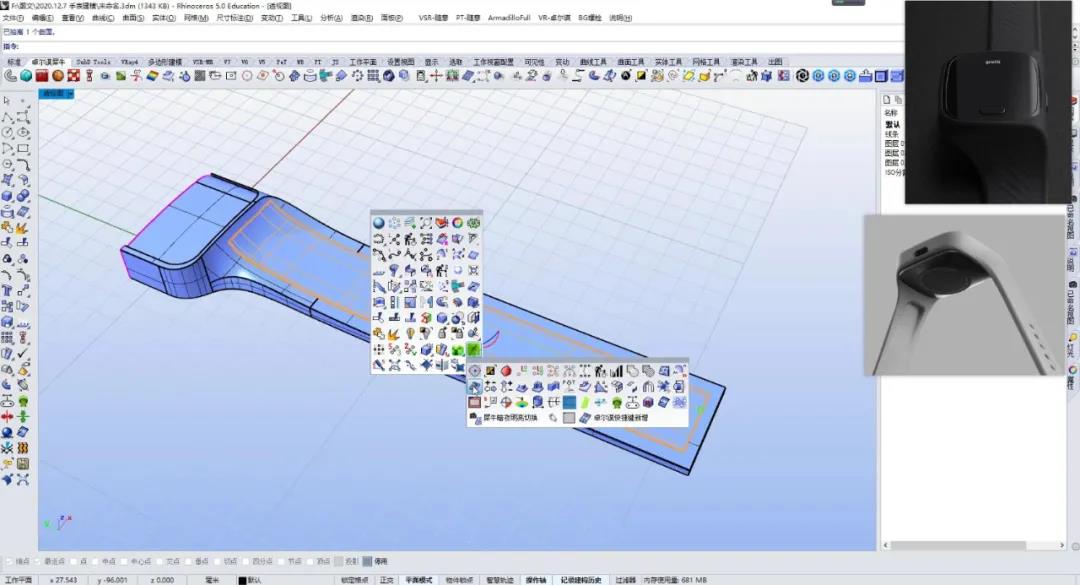

20、将完成的肌理平面通过曲面流动指令流动到模型曲面造型上

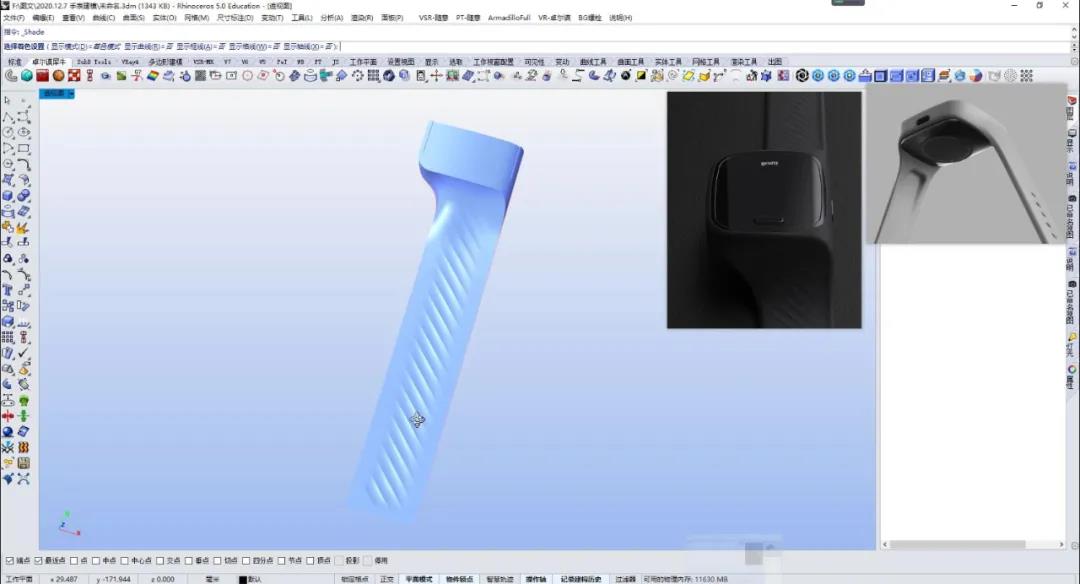

21、完成得到图示效果

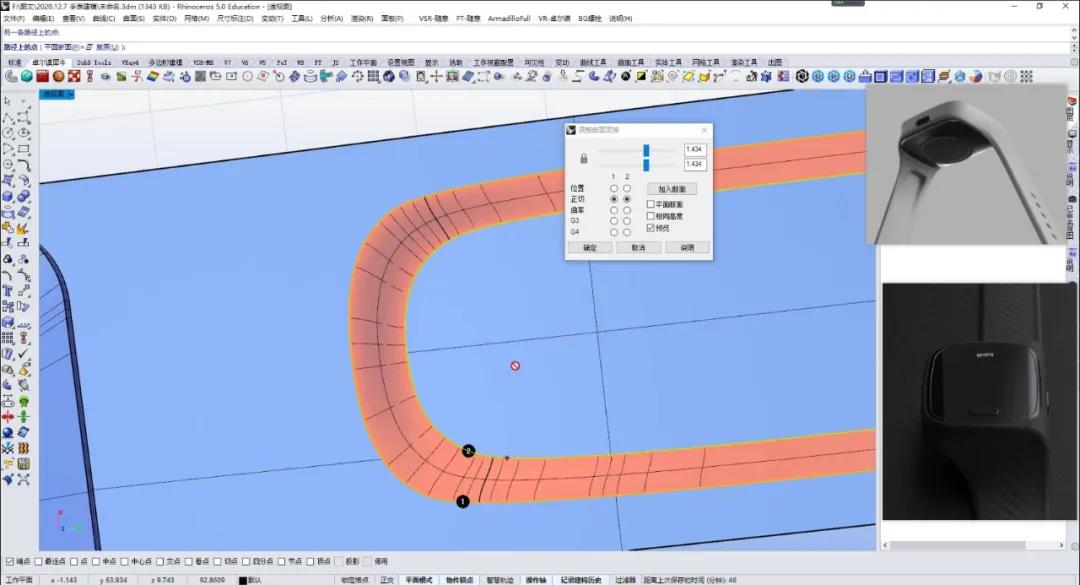

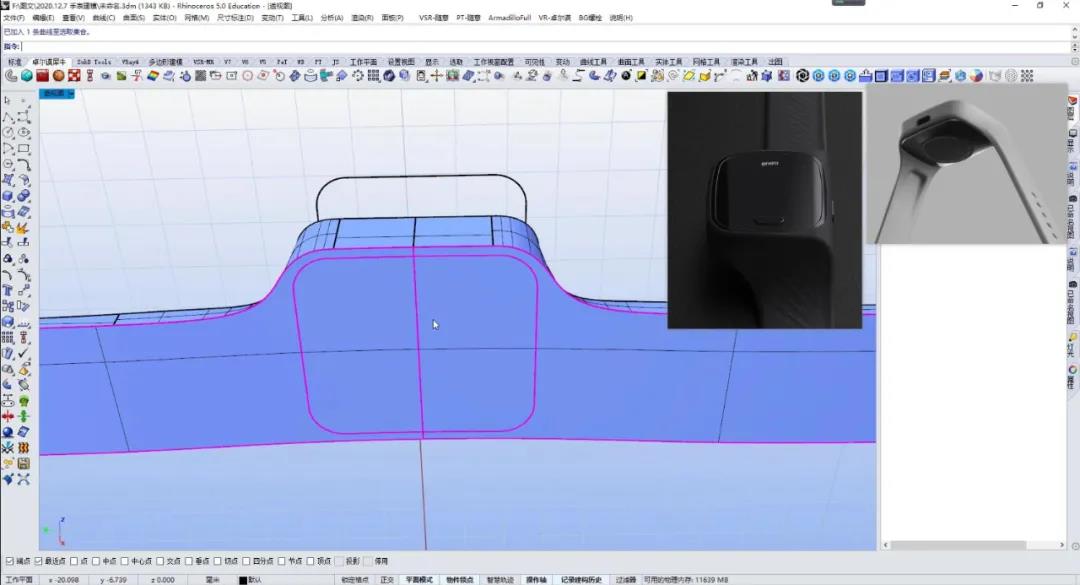

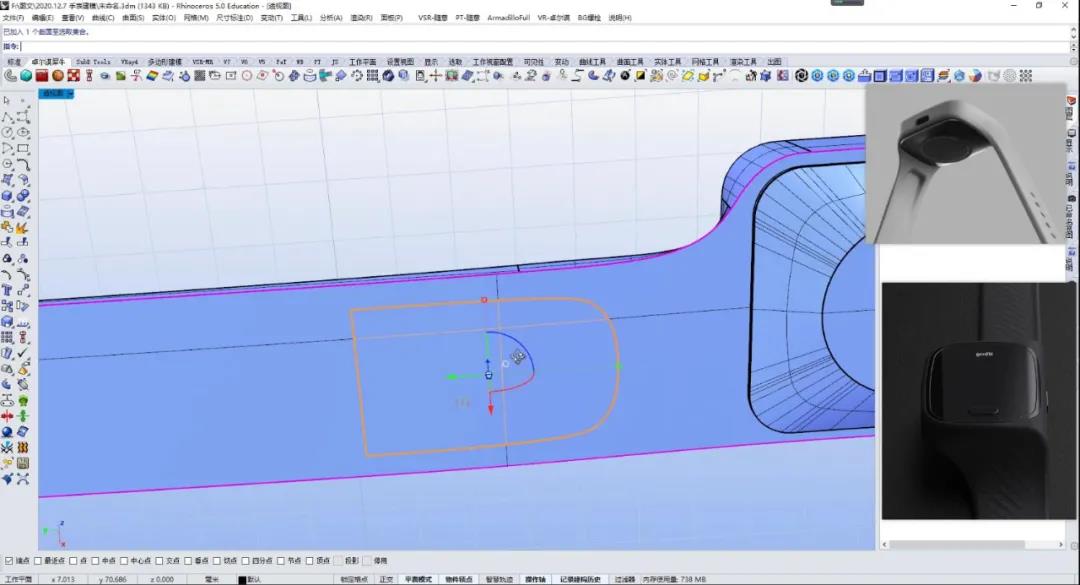

22、继续完成细节表现，下端绘制圆角矩形将底部分割

23、绘制合适大小的圆，并将圆与上面切割边缘放样

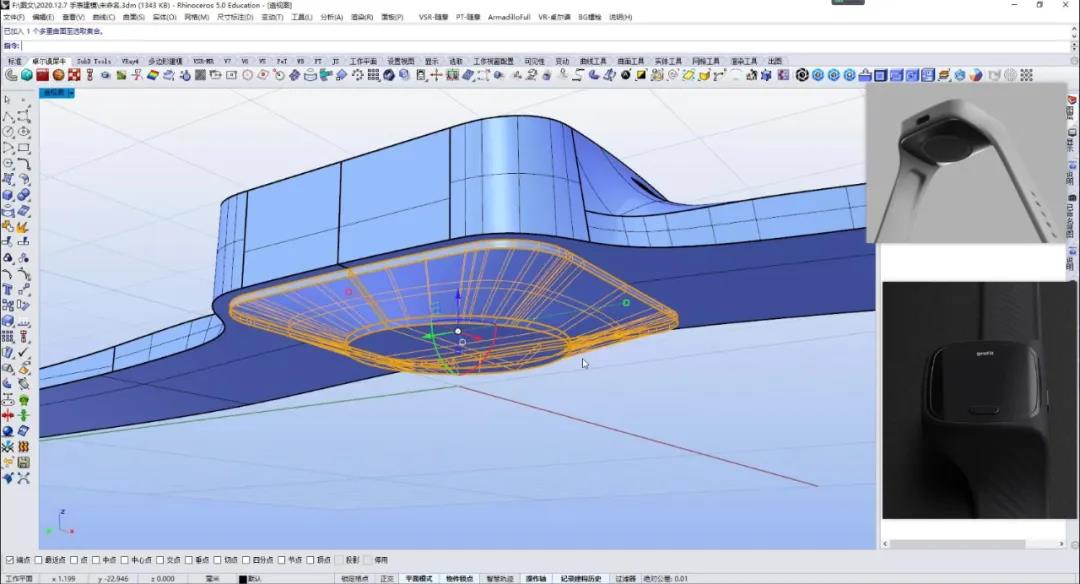

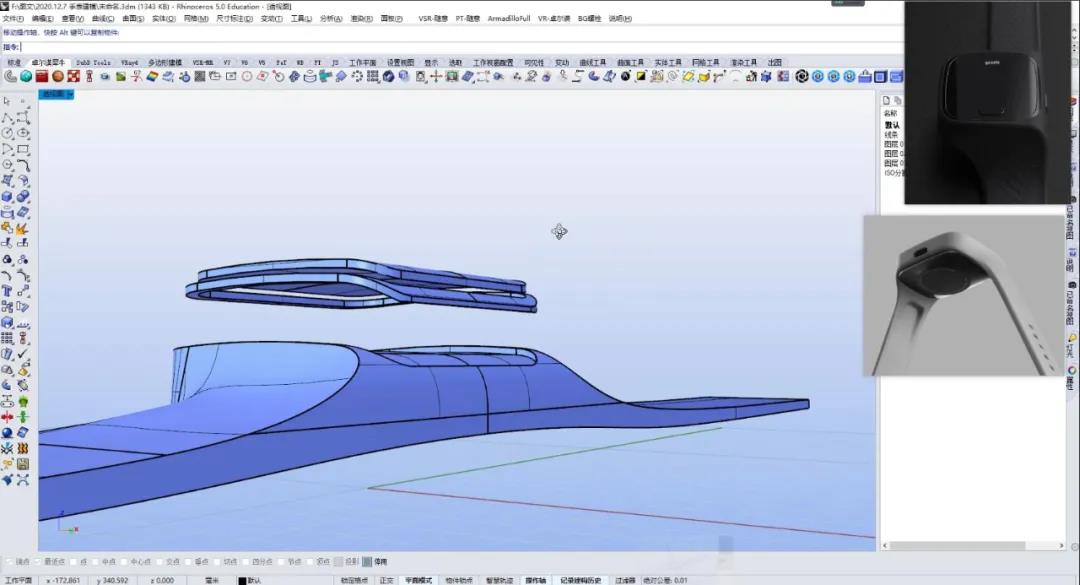

24、加盖后制作厚度

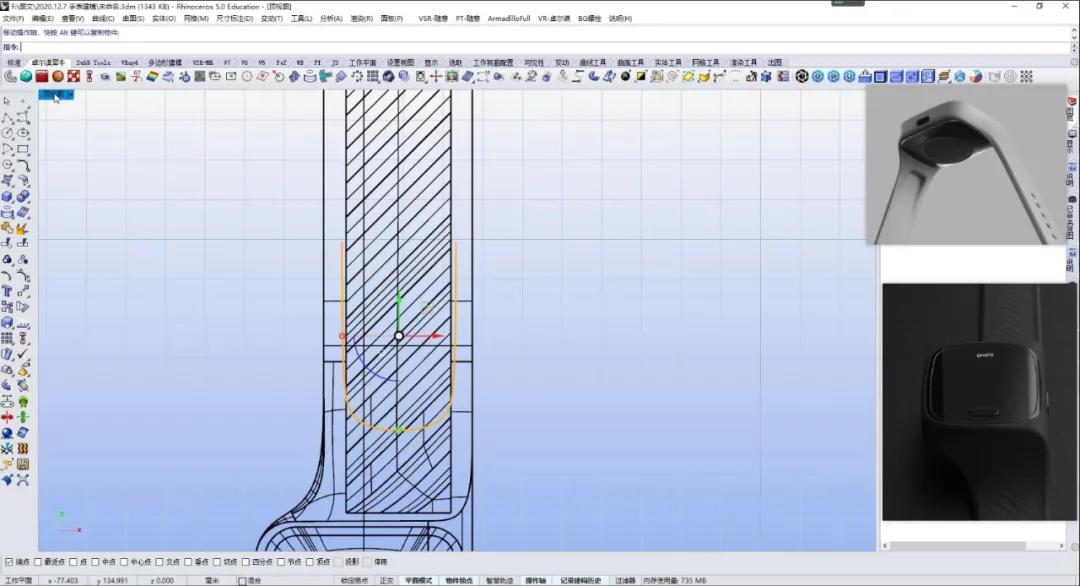

25、绘制下端表带渐消造型轮廓

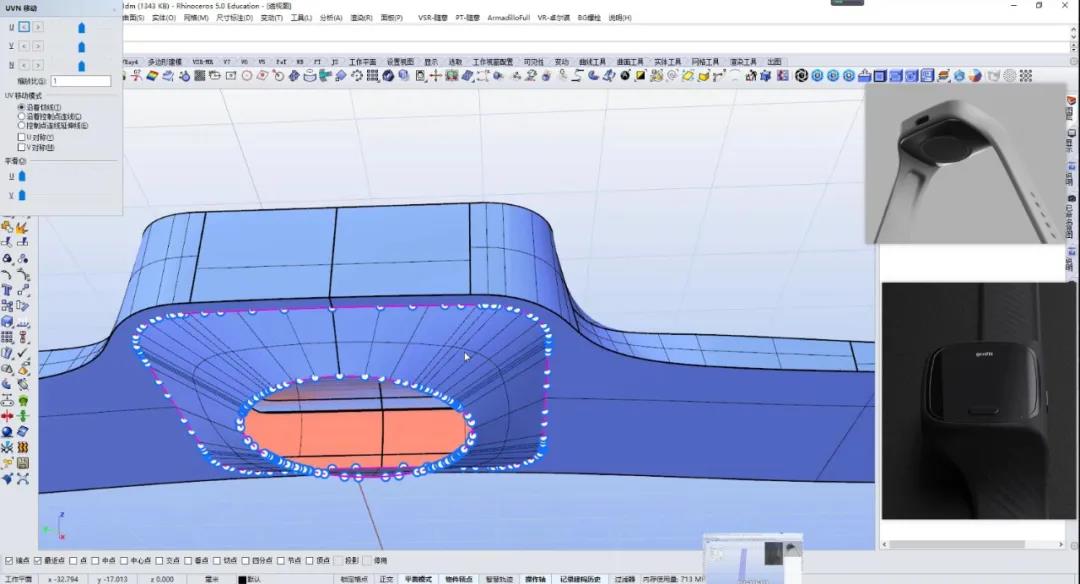

26、分割部分曲面

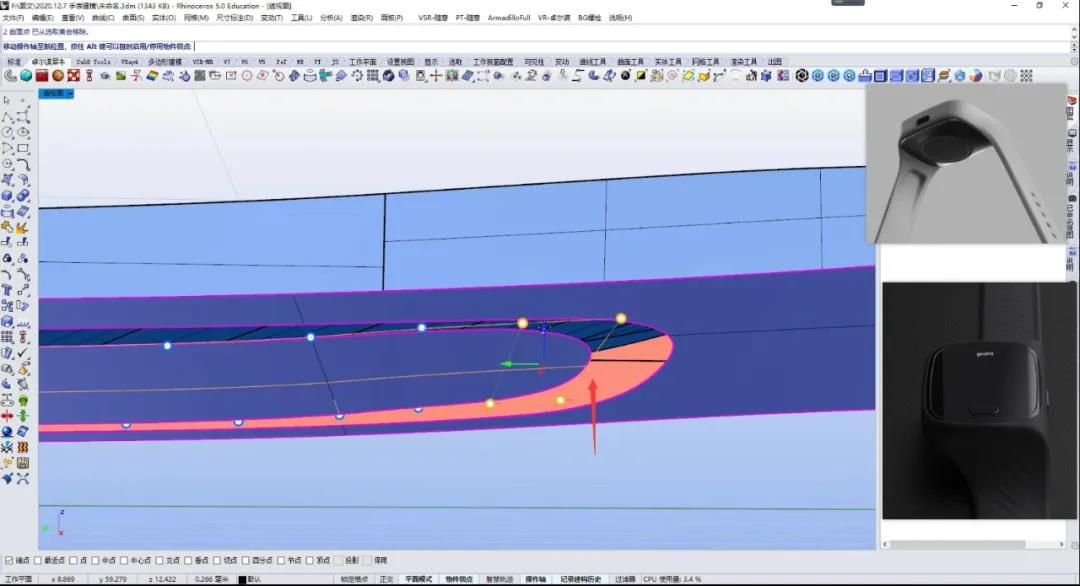

27、将轮廓曲线向内侧调整部分造型，切割多余部分

28、切割出来的曲面渐变调整凹陷深度

29、混接两侧边缘，并限制结构线走势

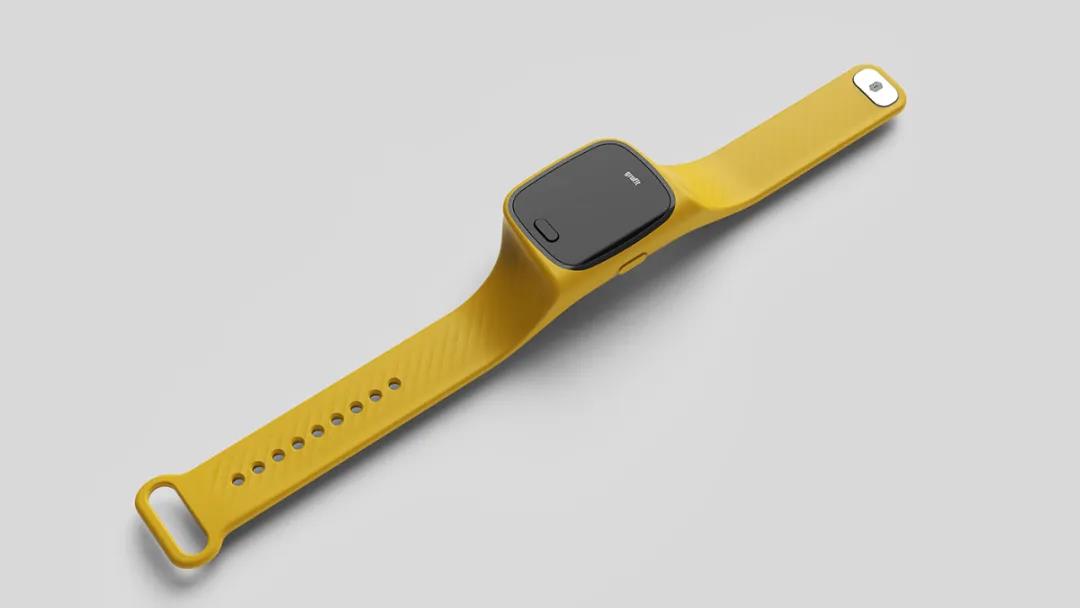

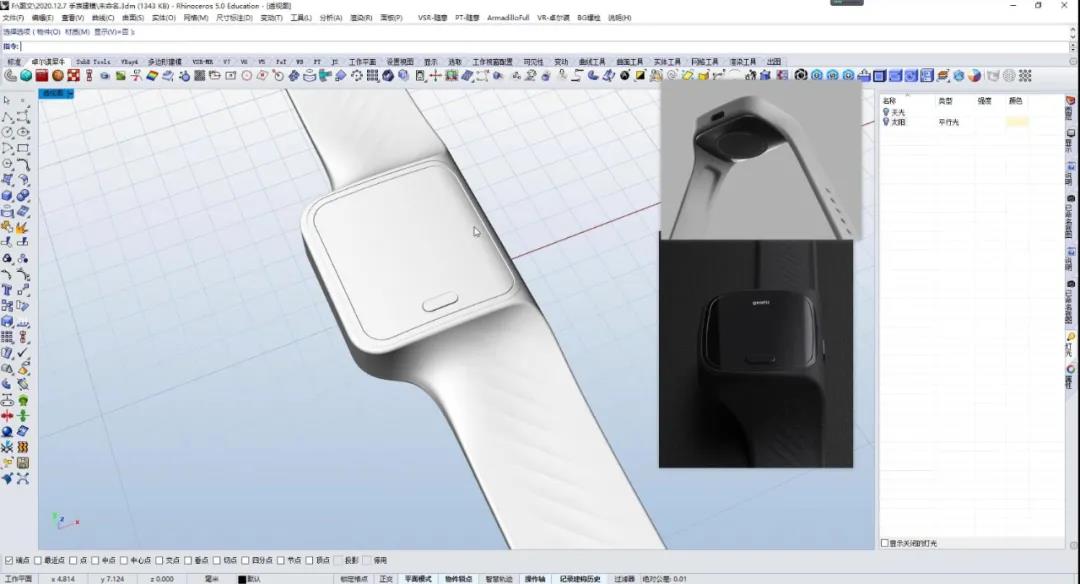

30、完成建模
