【教程】Rhino犀牛7手持吸尘器曲面建模（含模型教程领取）

建模分析

这一个曲面模型相对较难，有详细视频教程大家可以观看，图文教程仅供参考，我们发现中间曲面是接着3个圆管而做的高难度曲面，其中2号面和3号面之前还有渐消面。那么我们可以先做出2个圆管再分中间的面，中间的面我们主要围绕着渐消来分面，分成3块面，详细分面过程可以看一下视频教程。

建模步骤

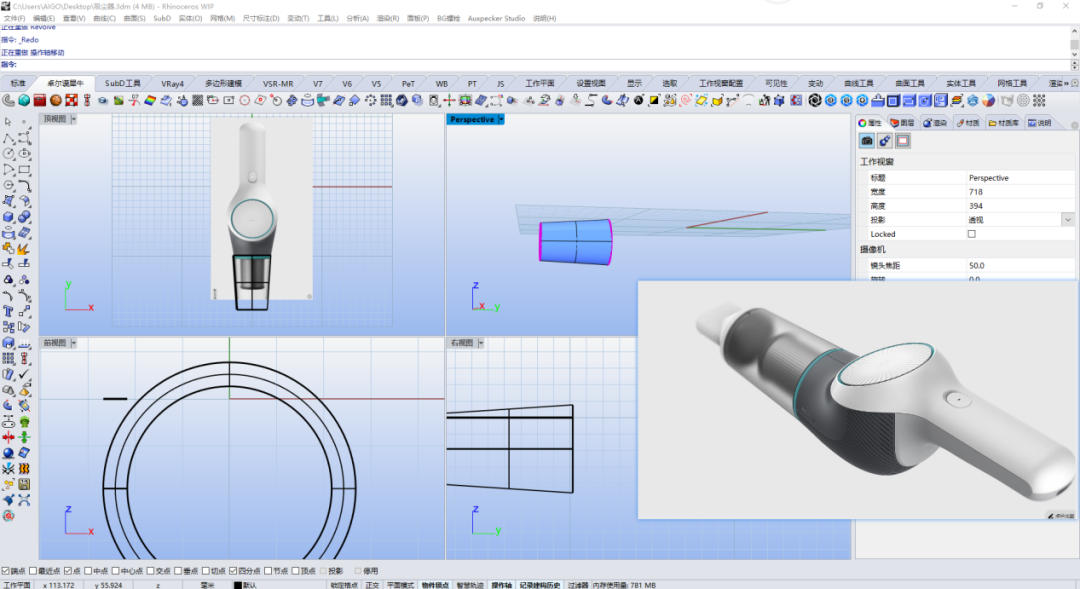

01、我们先做出前面的圆管，大家可以用旋转成型来做

02、后面的把手不是圆管，我们画出他的截面造型再通过拉伸做出造型

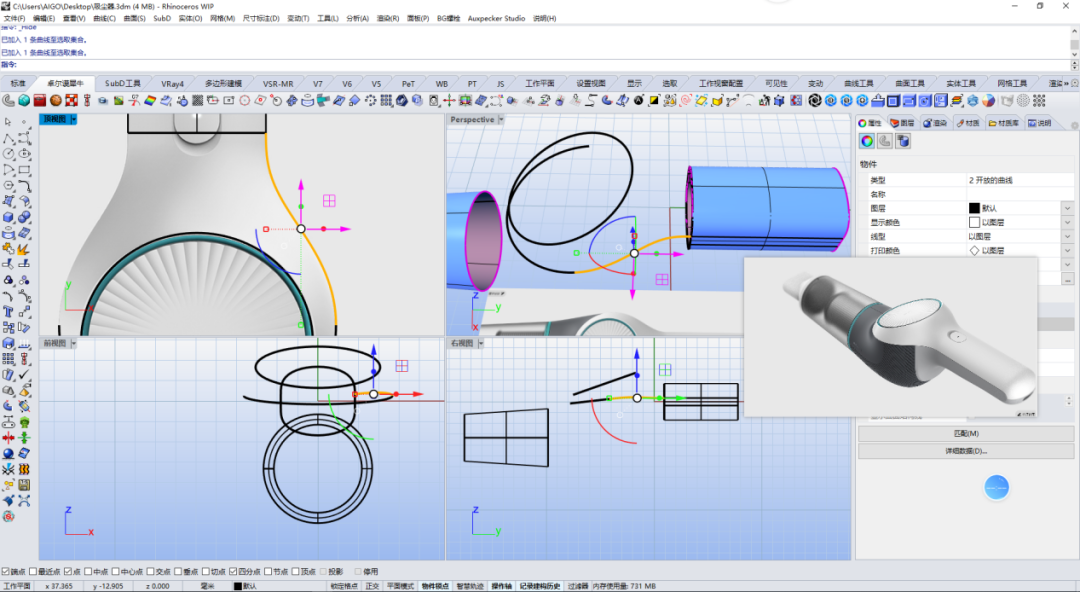

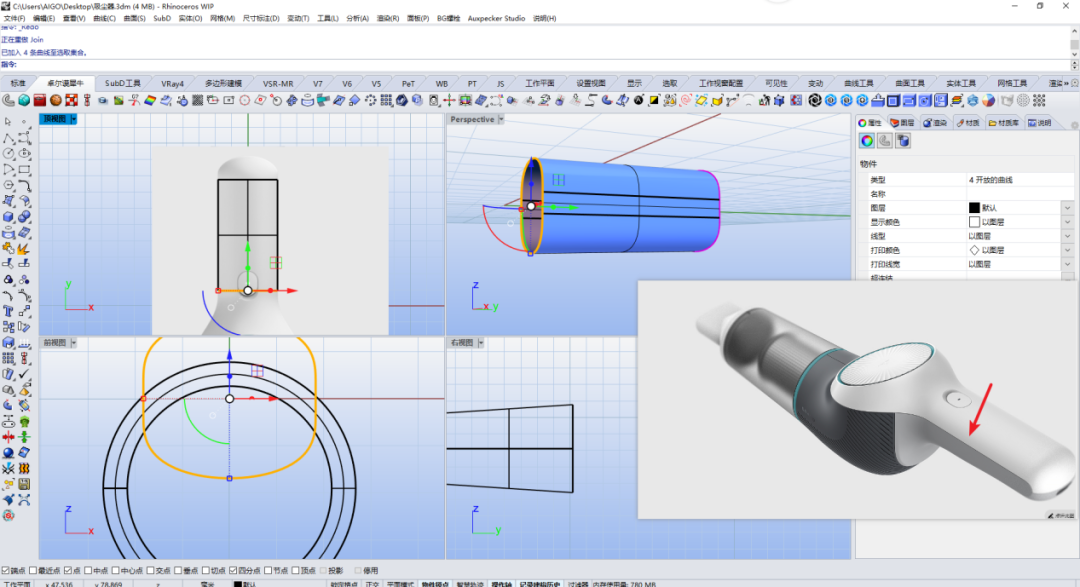

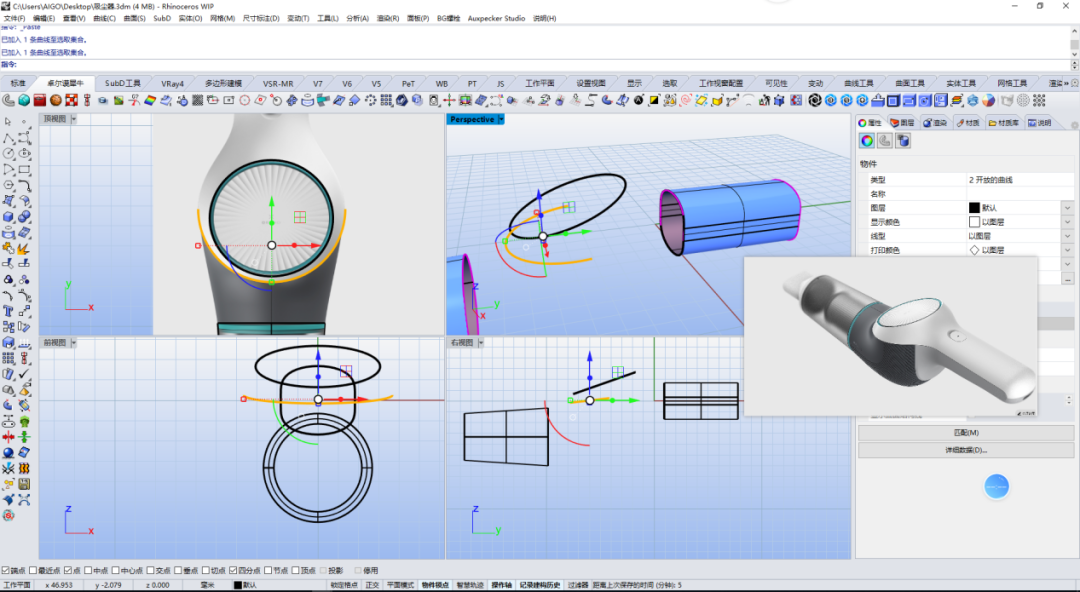

03、找到圆的位置，可以在顶视图观察他的倾斜角度

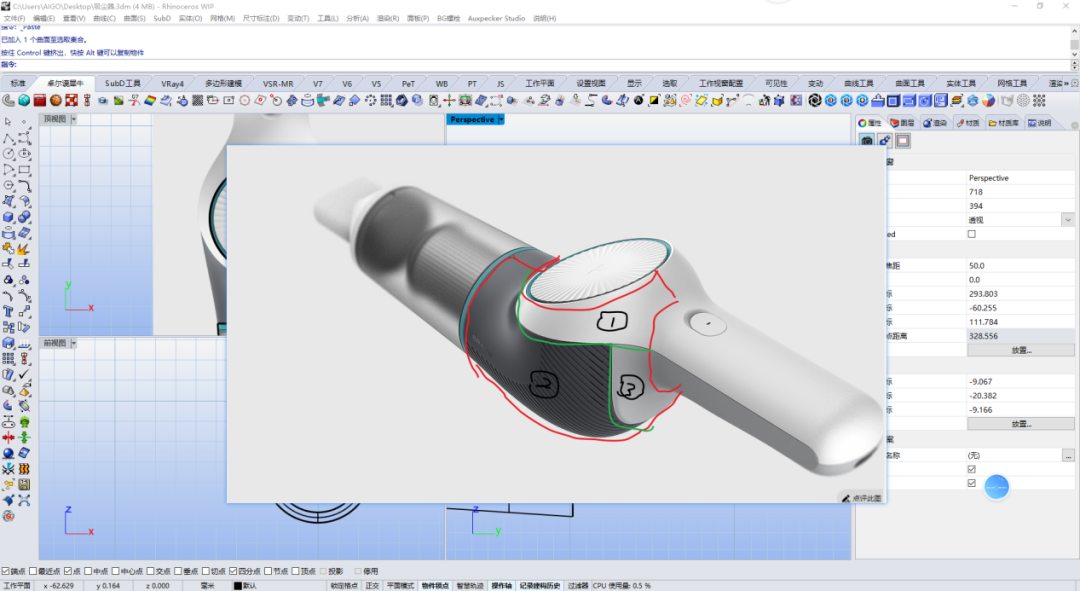

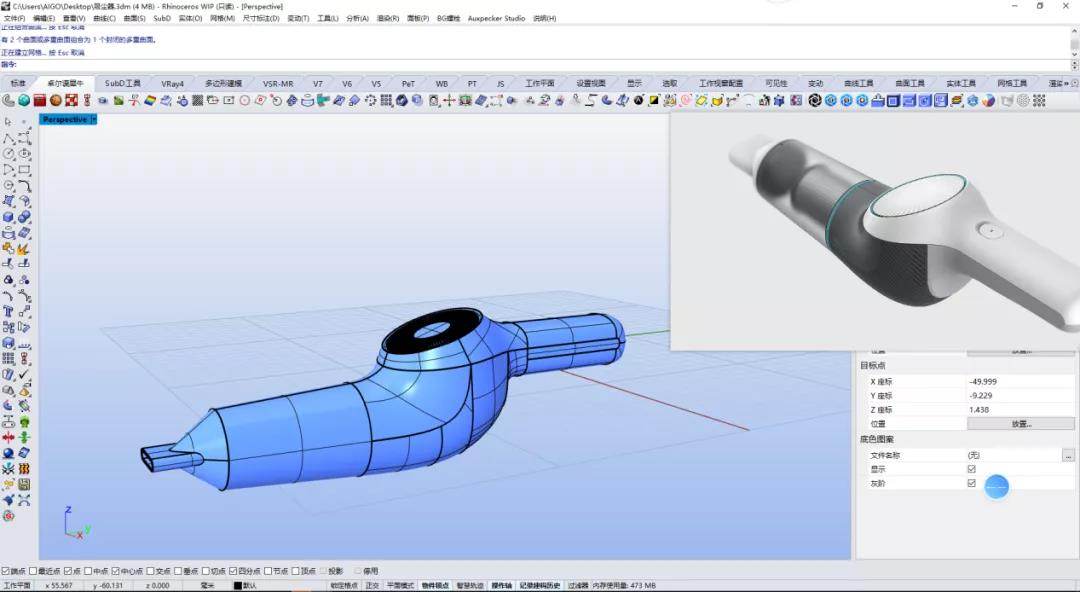

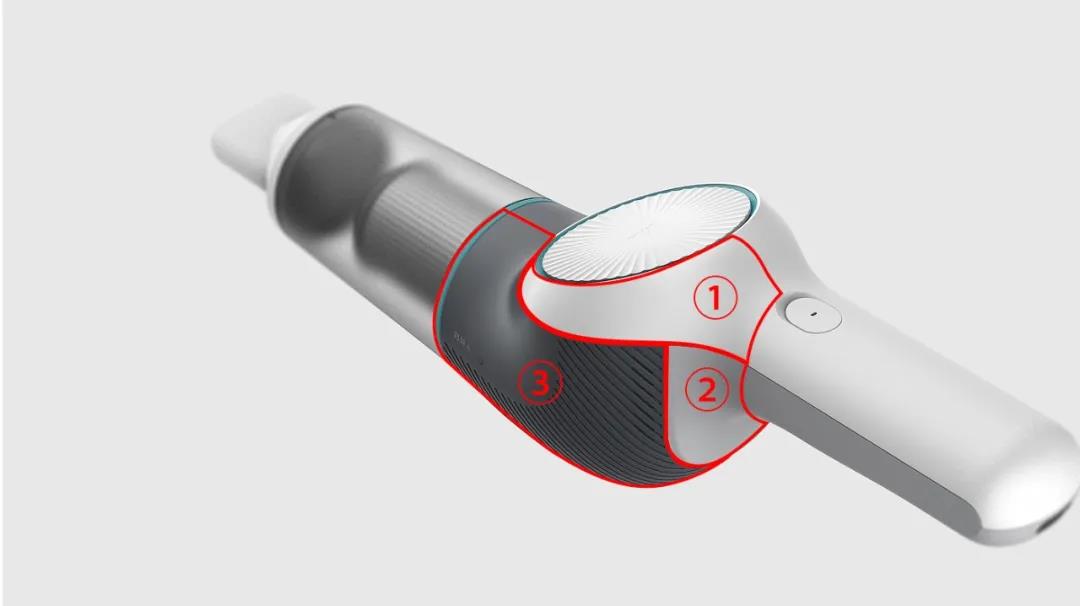

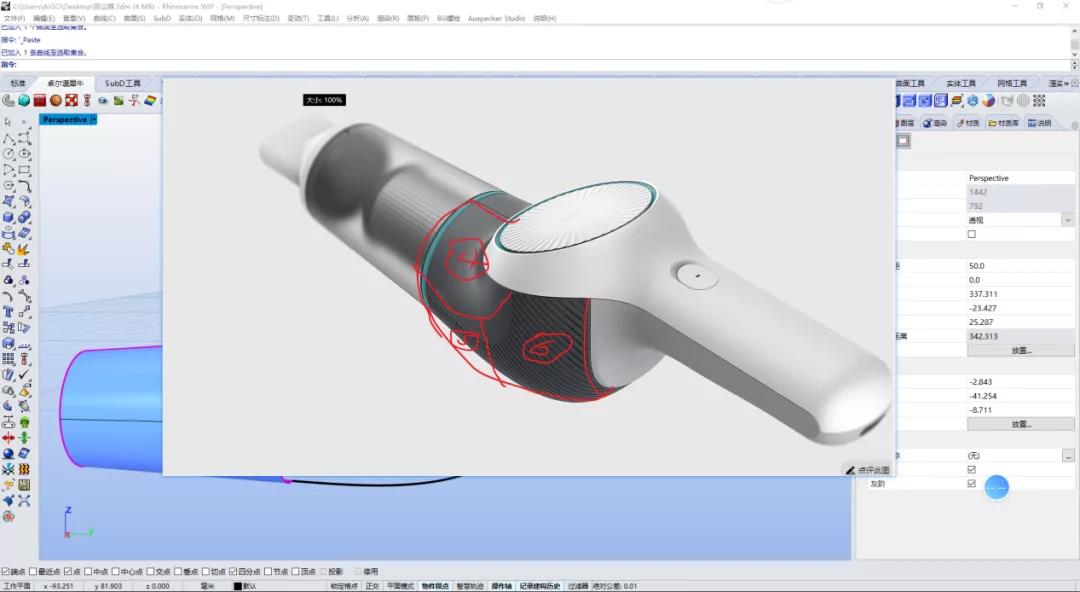

04、前面都比较简单，下面我们开始做中间的曲面，首先我们先初步分面，主要从渐消的位置分出一个T型，1号面是一个5边面，2号面是一个5边面，3号面是一个4边面。

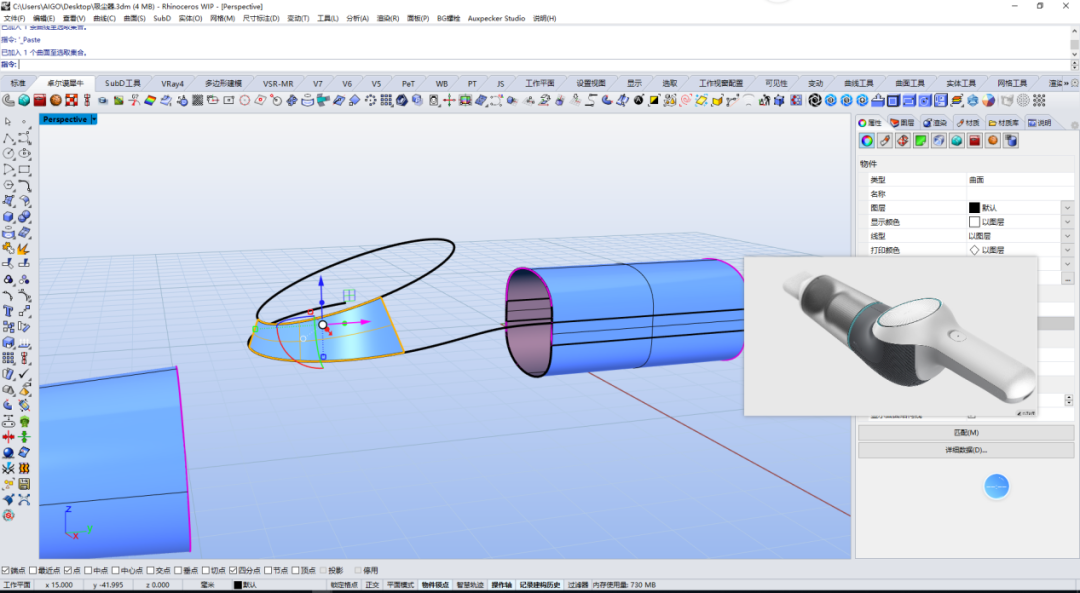

05、我们先开始做1号面，1号面较长则分为一个4边面和一个5边面，我们先画出1号面的轮廓，在顶视图上画出如图所示半圆

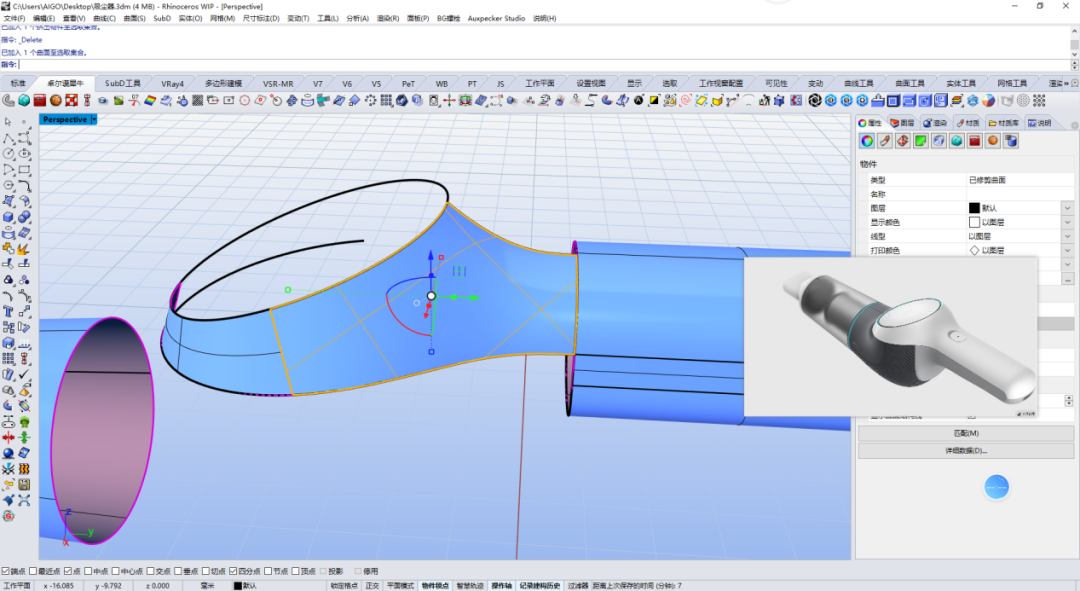

06、可调混接得到第二段，顶视图也可以看到

07、放样得到第一段四边面

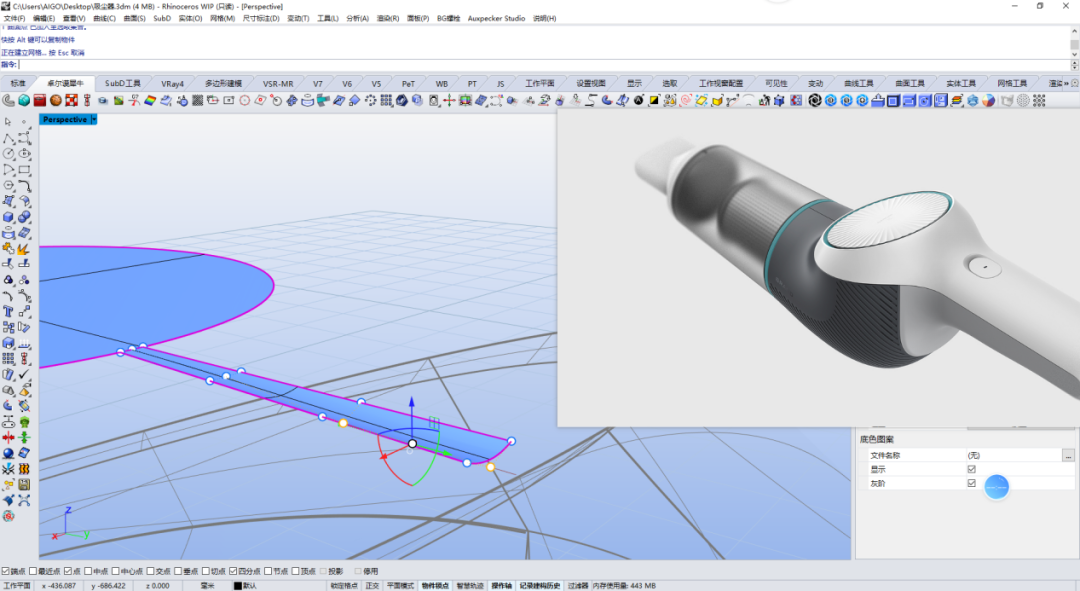

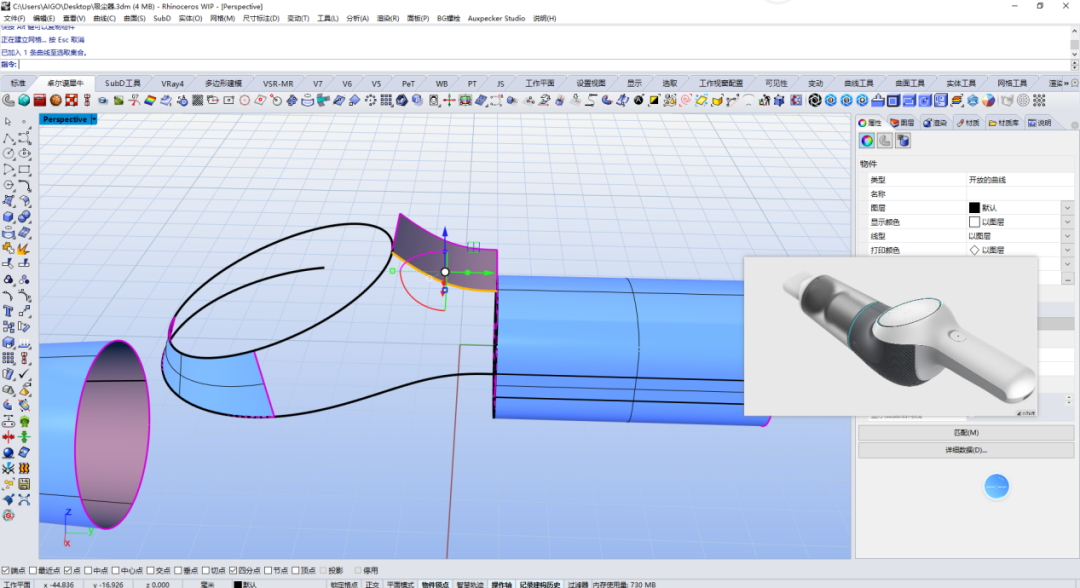

08、画出如图所示的线段，再利用拉伸做出辅助面

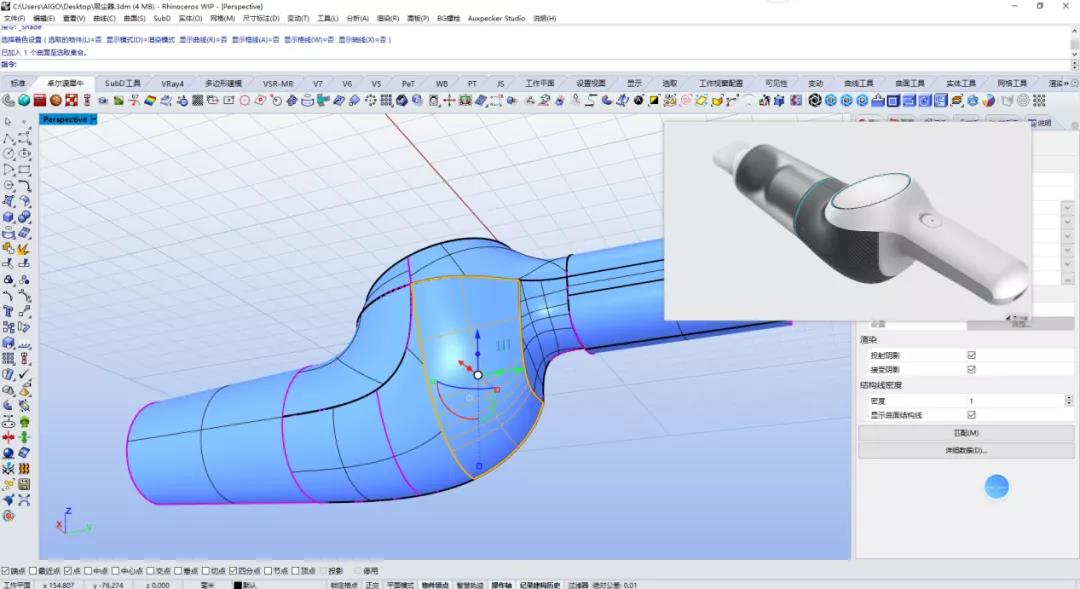

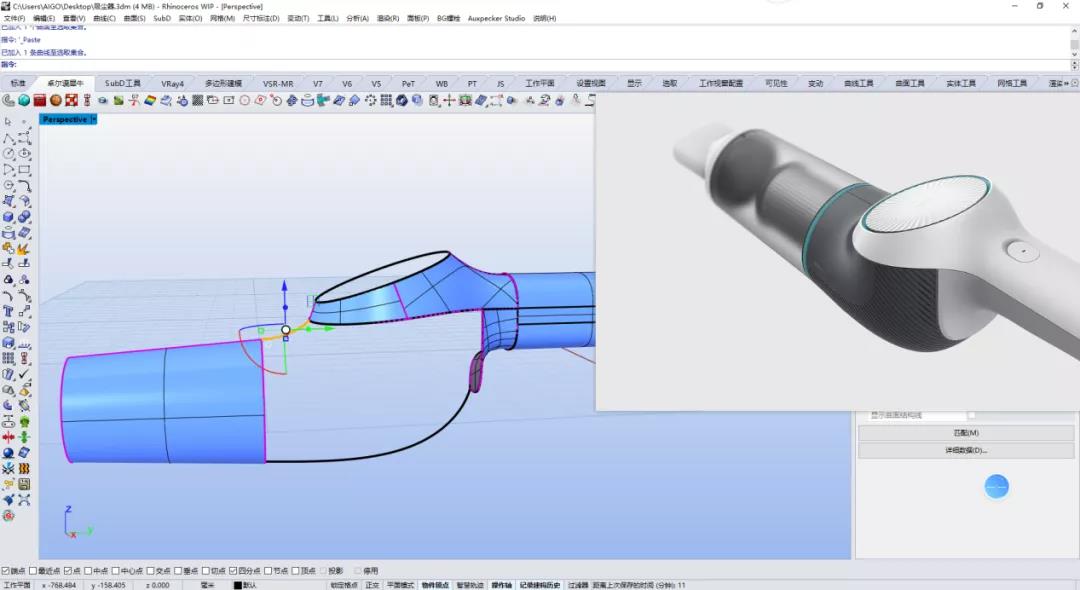

09、利用x—nurbs做出5边面，这样我们的1号面做好了

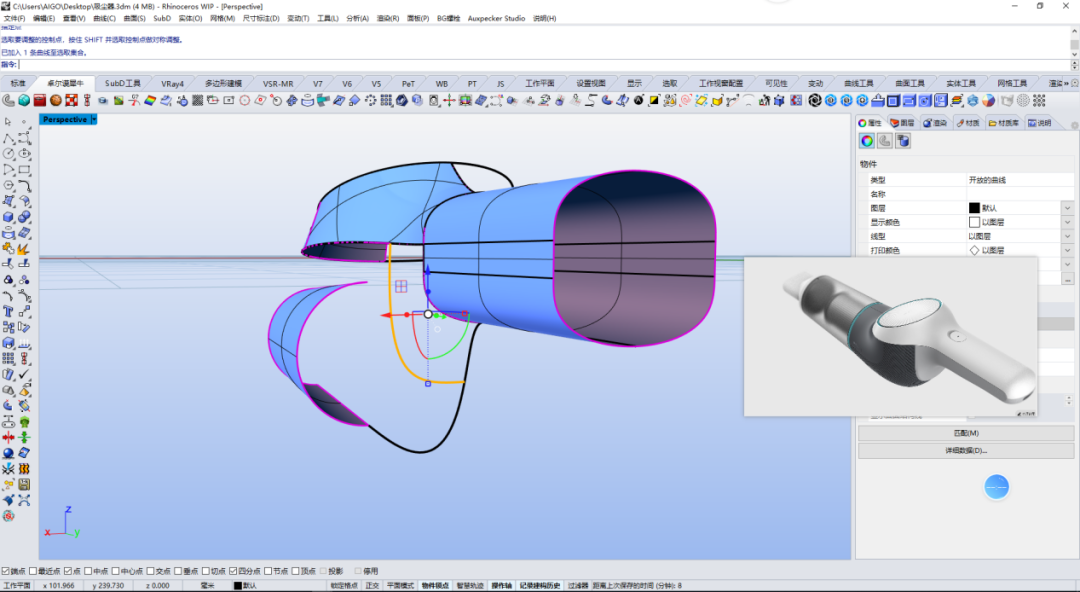

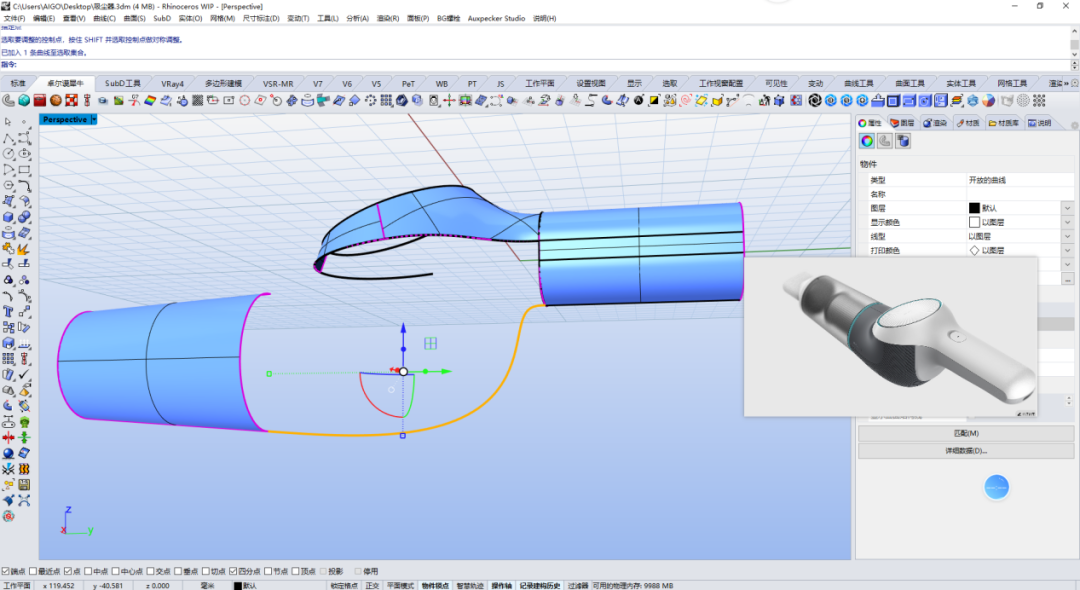

10、开始做下面的面，可调混接做出下方的整线

11、我们开始画出渐消位置的线

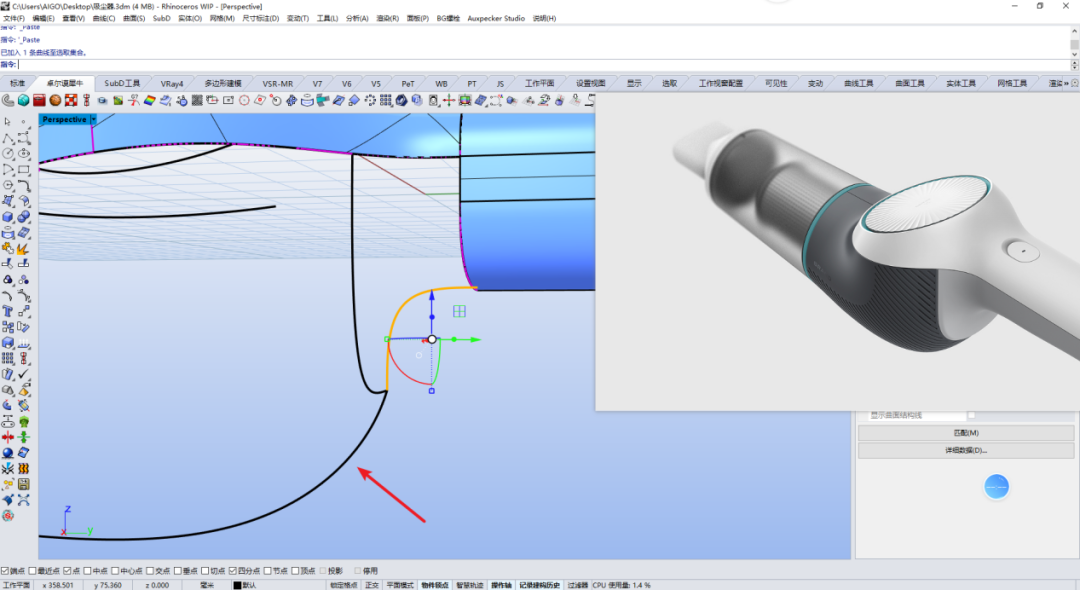

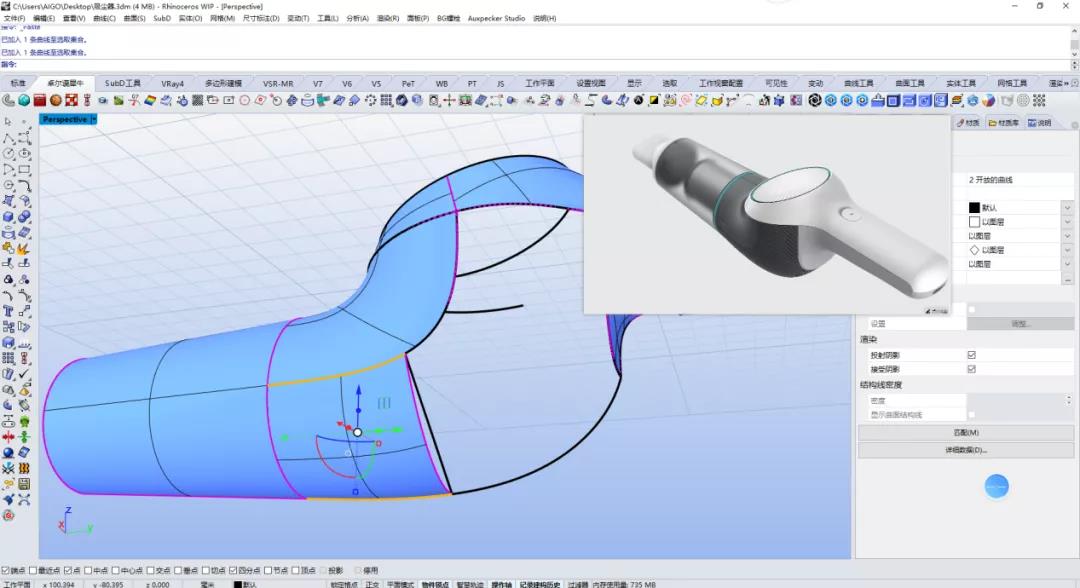

12、由于我们这个位置是渐消，之前的线段只有前面一截线段可用，则剪掉后面一截重新画出造型

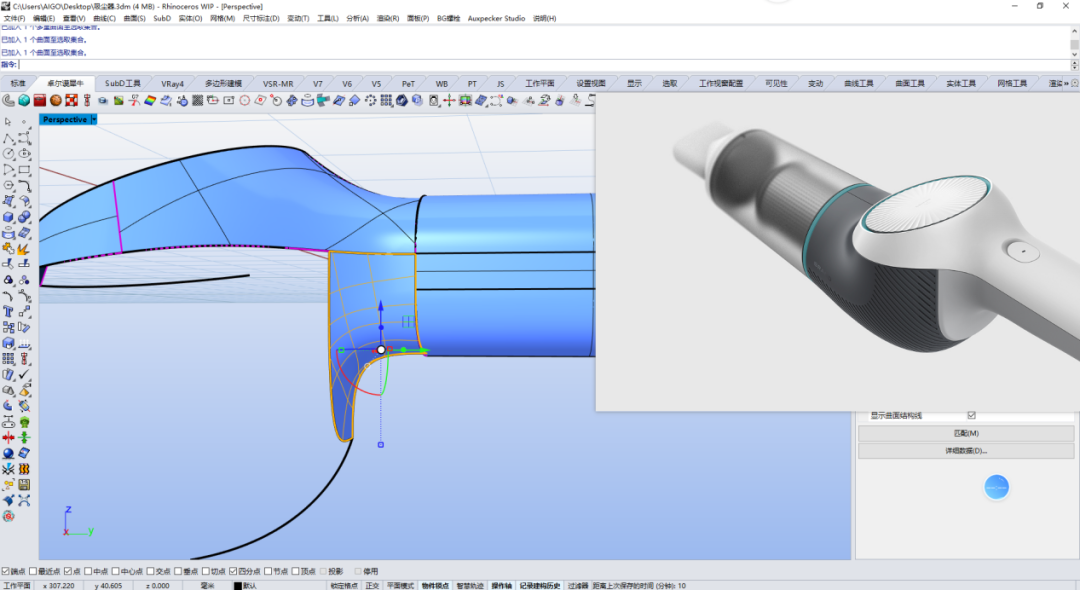

13、这是个四边面，可以利用双轨做出

14、画出上方的边缘

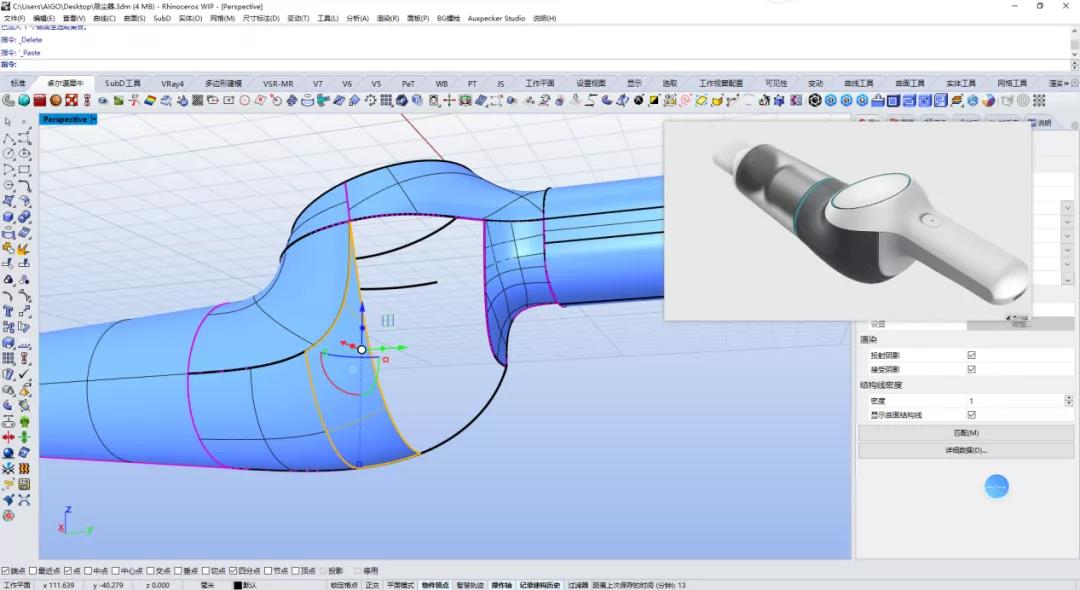

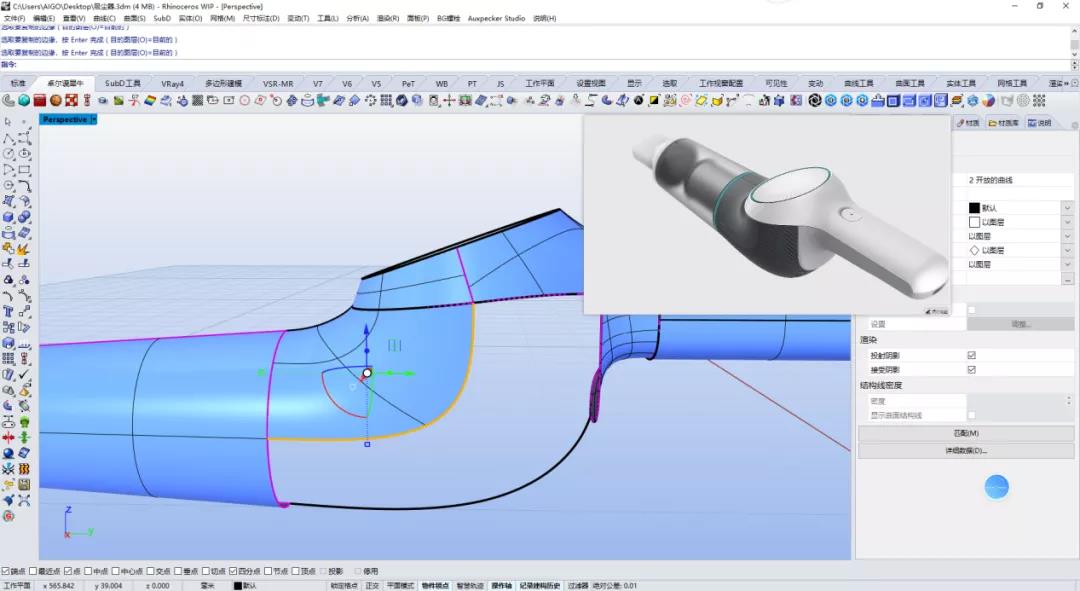

15、下方的大面比较复杂，我们这里把这一个大面分成3个面去做分别为2个四边面和1个五边面，详细分面步骤可以观看视频

16、画出线段利用双轨生出4号面

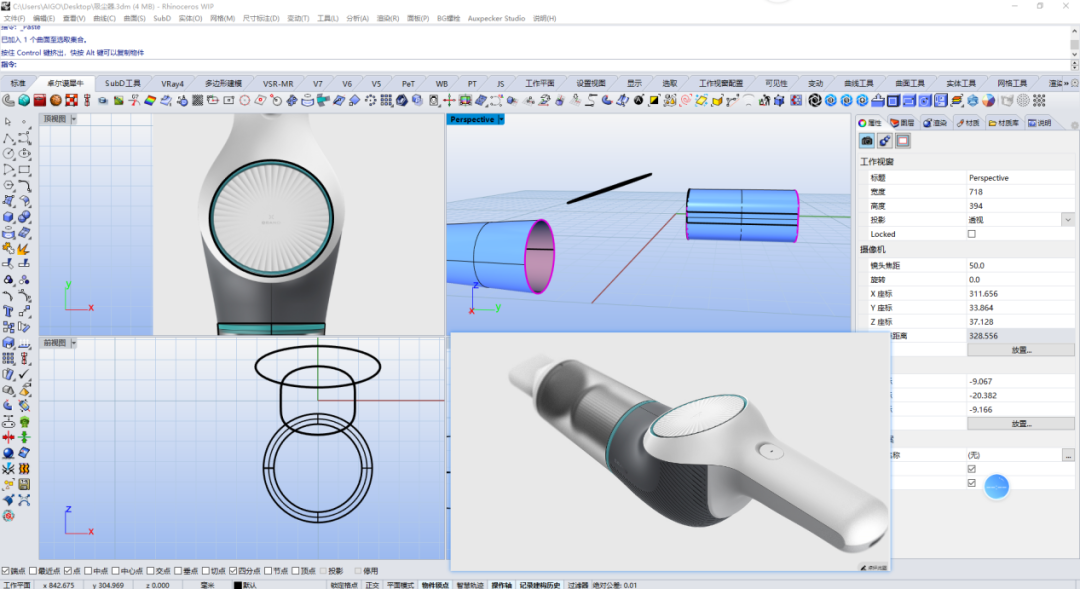

17、分别切割2个曲线，利用双轨做出5号面

18、这个5边面大家也可以用x-nurbs来做，这里我们利用分面的方法做出这个5边面，大家可以练习下，我们先利用双轨生出这个大面

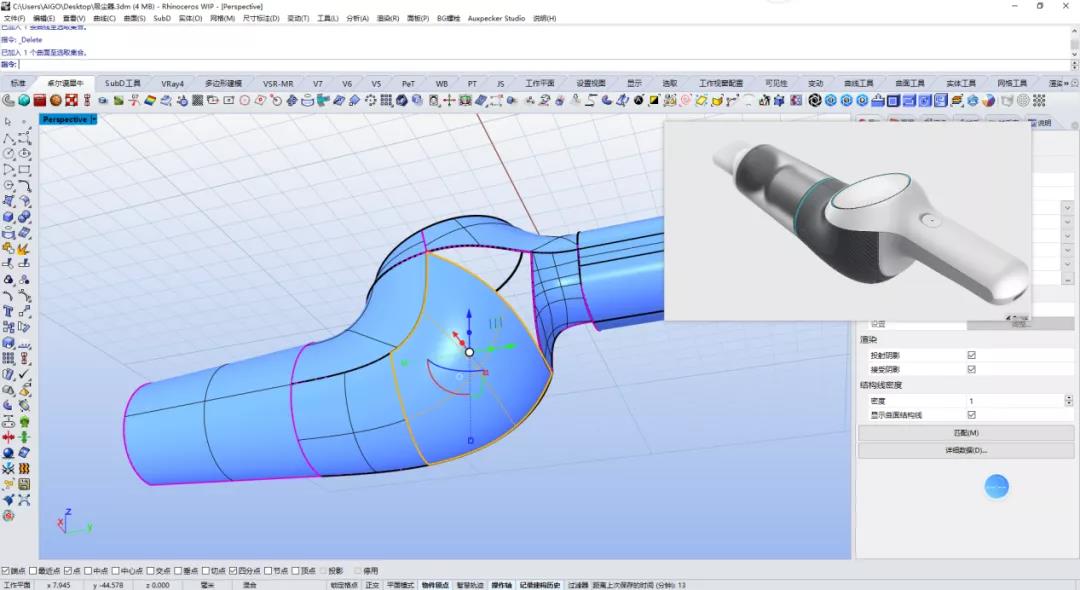

19、我们把这个面和周围的面匹配好后切掉一部分，这样中间剩下一个四边面

20、利用双轨生出这个四边，和周围面匹配好即可，这个中间的面匹配以及一些细节处理很复杂，视频教程录得非常详细。

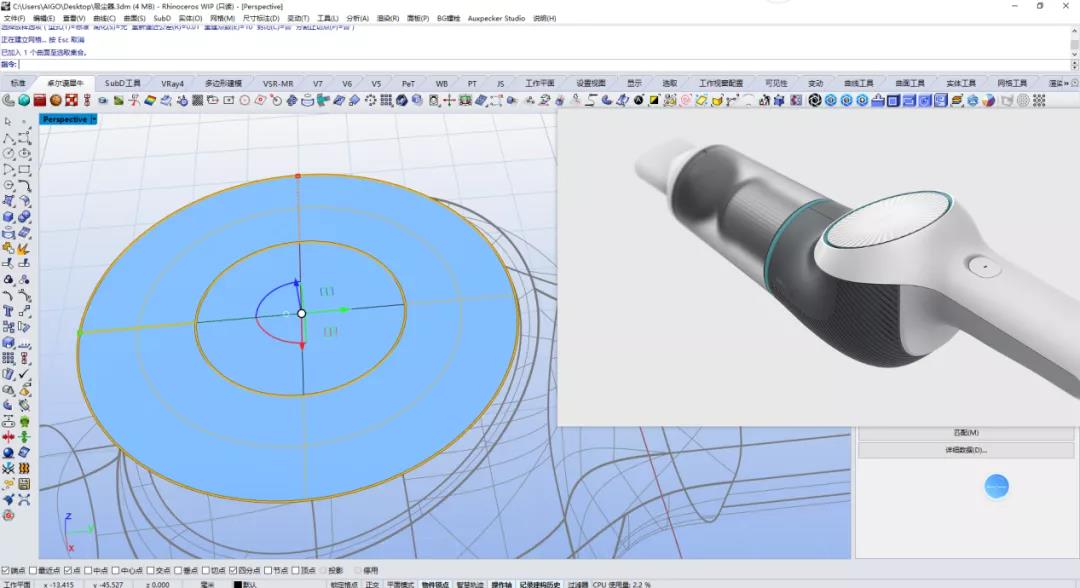

21、开始做上方的圆盘，这里是阵列的渐消，也有一些技巧，我们先做出2个圆，里面的圆可以用封闭平面，中间的要用放样得到曲面

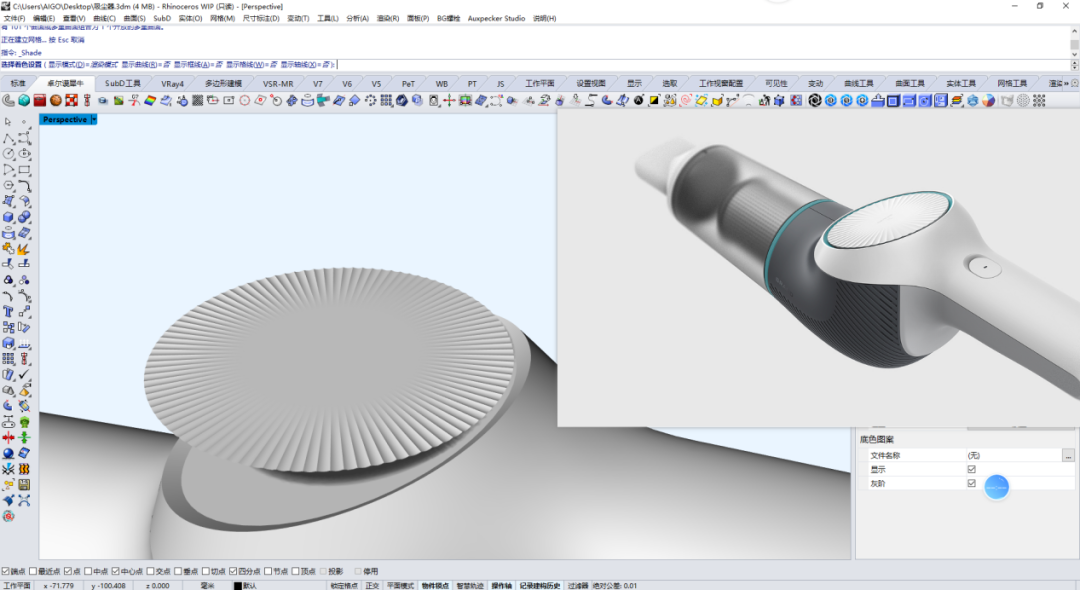

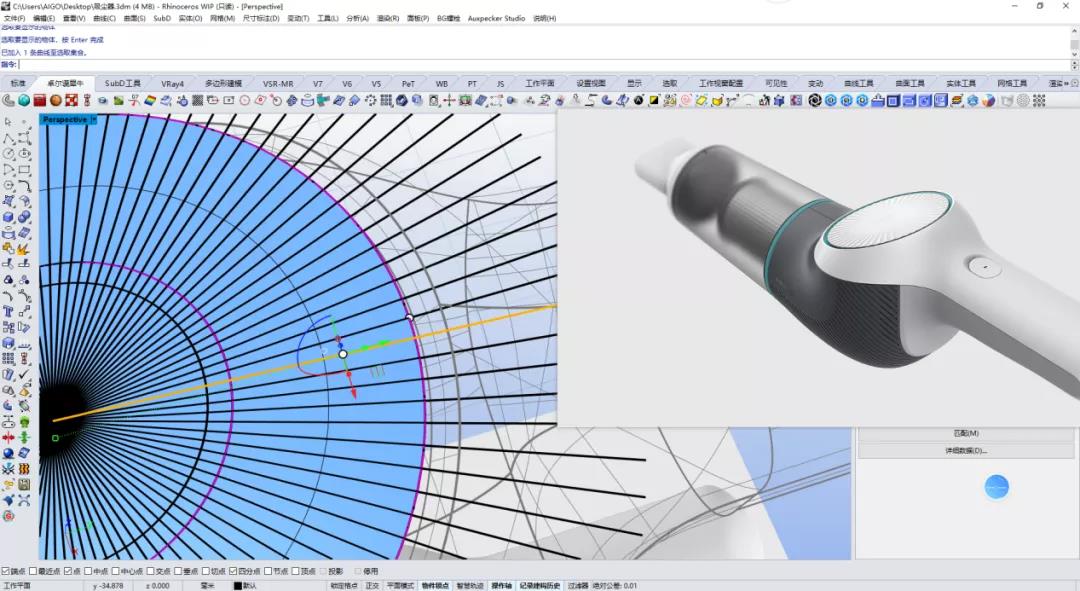

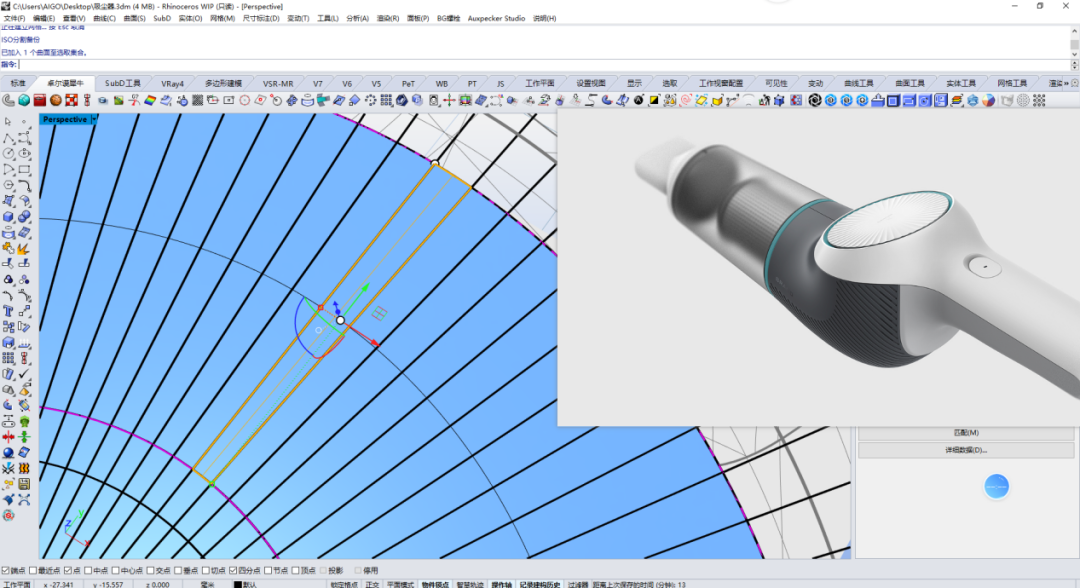

22、利用线段环形阵列100份

23、利用结构线分割分割出一段

24、把其他的删掉，打开这个面的控制点，中间的点向下拖动得到凹的造型

25、环形阵列得到整体

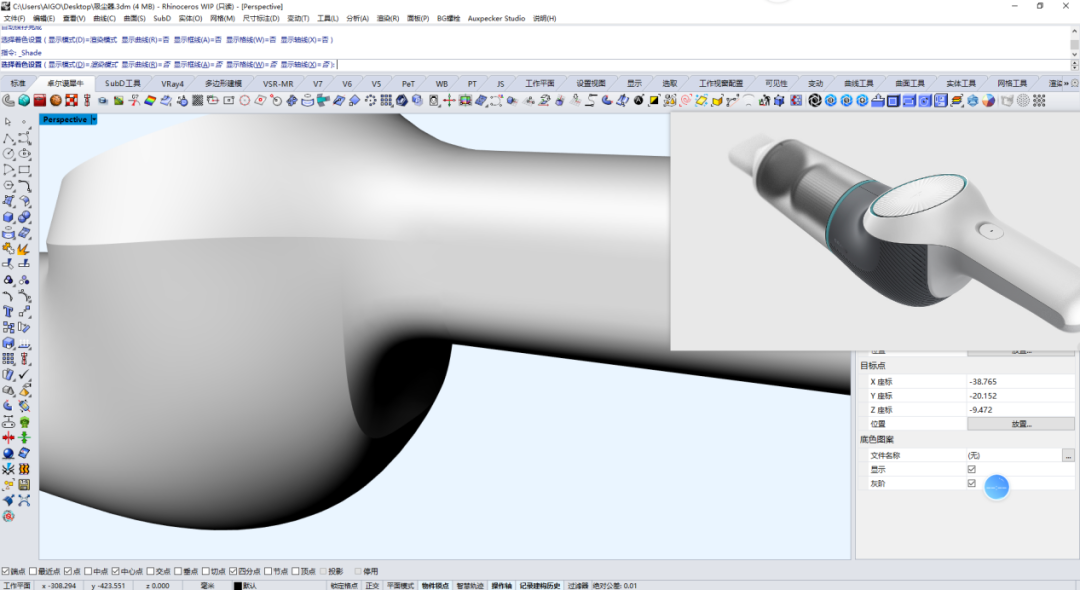

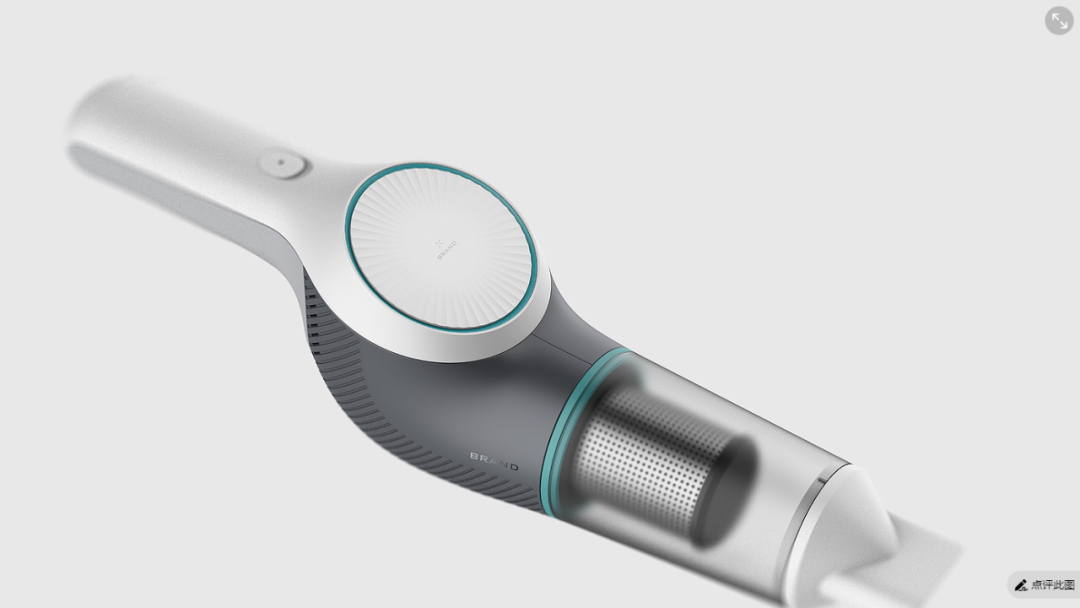

最终效果
