【教程】犀牛7AirPods Max耳机建模（含模型领取）

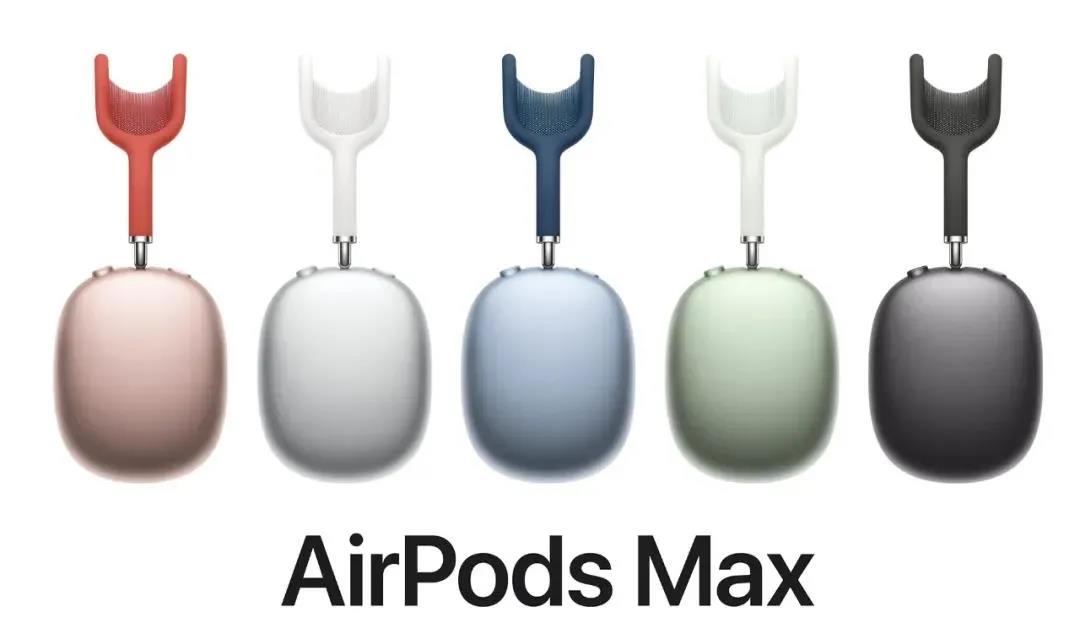

最近苹果发布了一款新的头戴式无线耳机——AirPods Max。其简约的造型、阳极氧化金属铝耳罩、记忆棉耳垫、头带的编织穹网以及包裹不锈钢框架的柔软材质等精妙的设计特点获得了果粉们的一致好评，等到12月15日发售时恐怕又要迎来一大波剁手了。怕买不到？不够钱买？别担心，跟着这篇AirPods Max建模教程先来解解馋，就算买不起也要建的起啊！

建模分析

整体的建模思路是先用沿路径旋转做出耳罩以及耳垫的部分，当然为了后续能做出精细的渲染效果，本教程还稍微建了一点内部结构。之后头带的部分是一个三管连接的造型，可以直接使用TS或者SUBD进行建模。头带穹网的双向收敛造型则使用放样的方式生成即可。

建模步骤

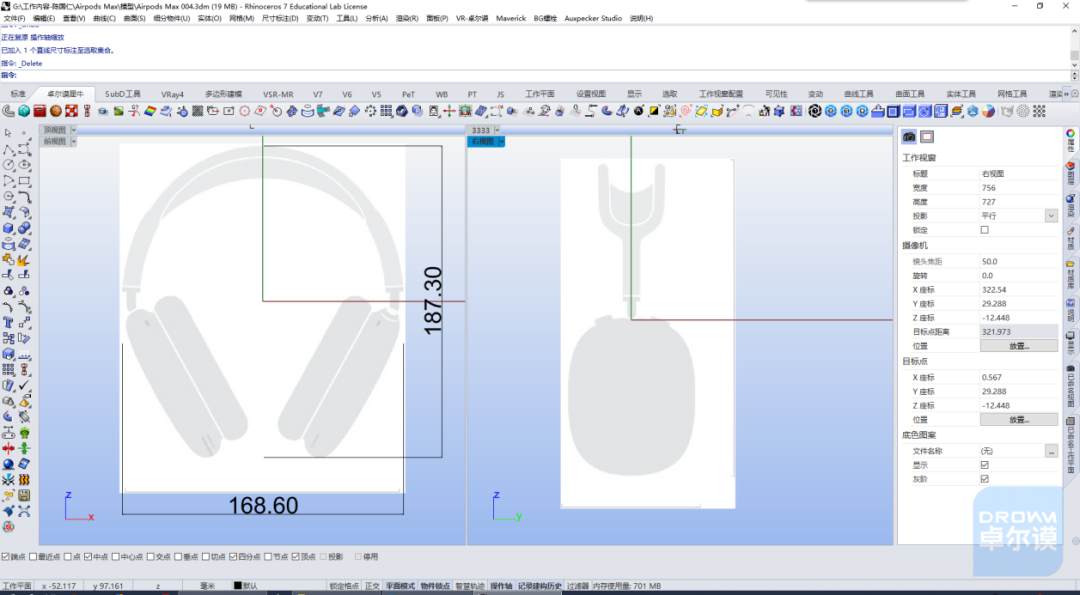

01、从苹果官网找到耳机的参考视图，设置好尺寸（168.6*187.3）并导入参考图做建模准备。

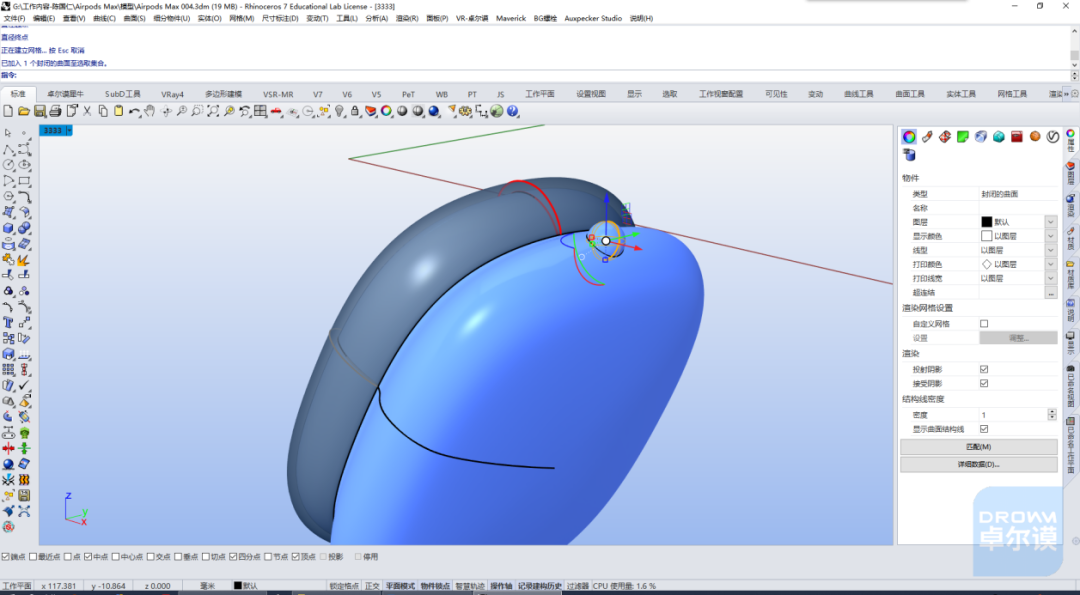

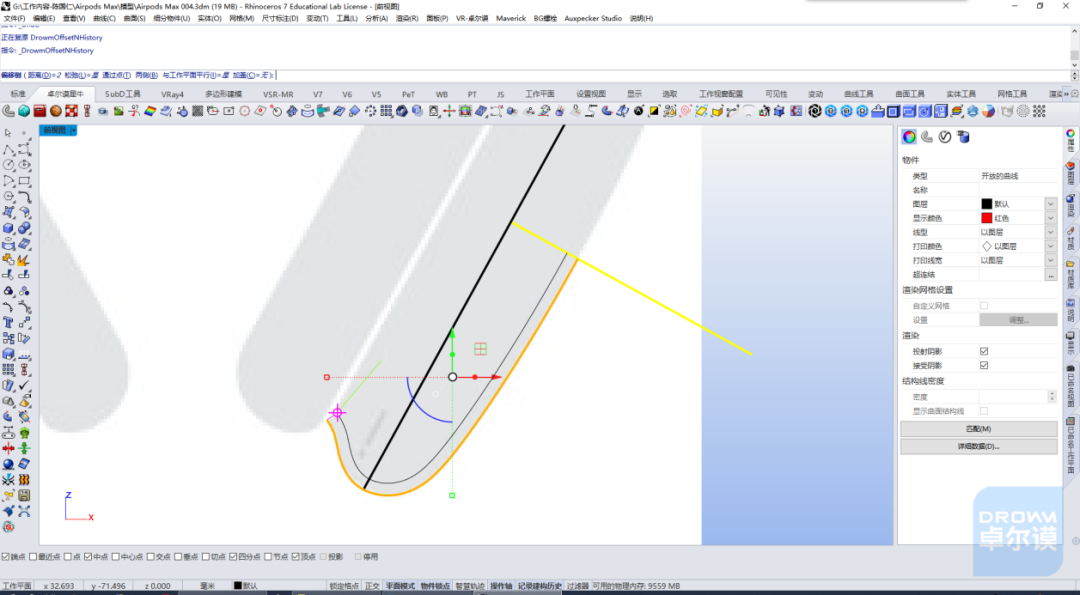

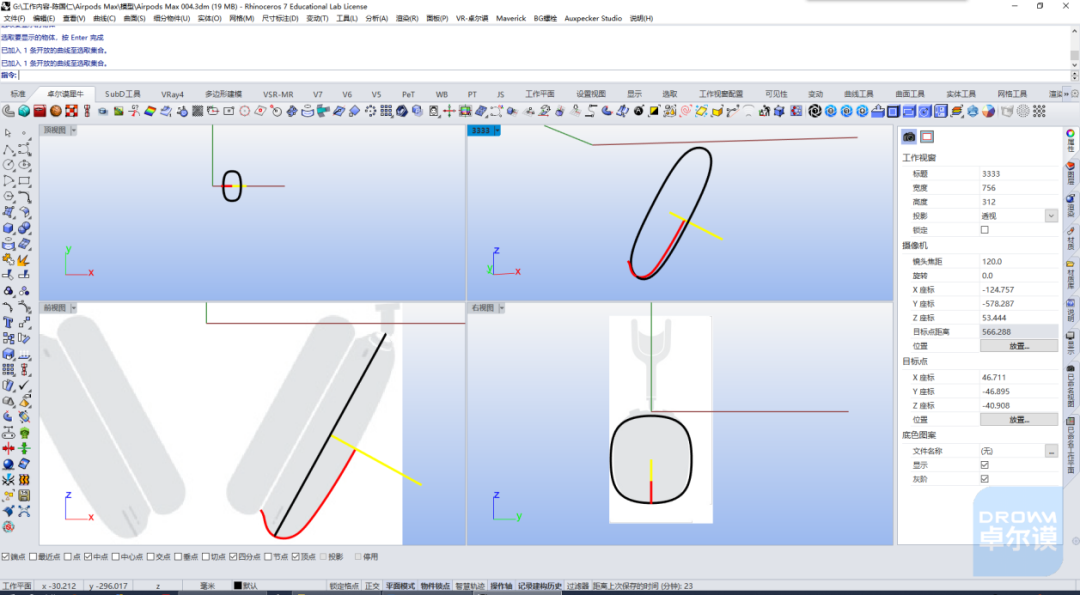

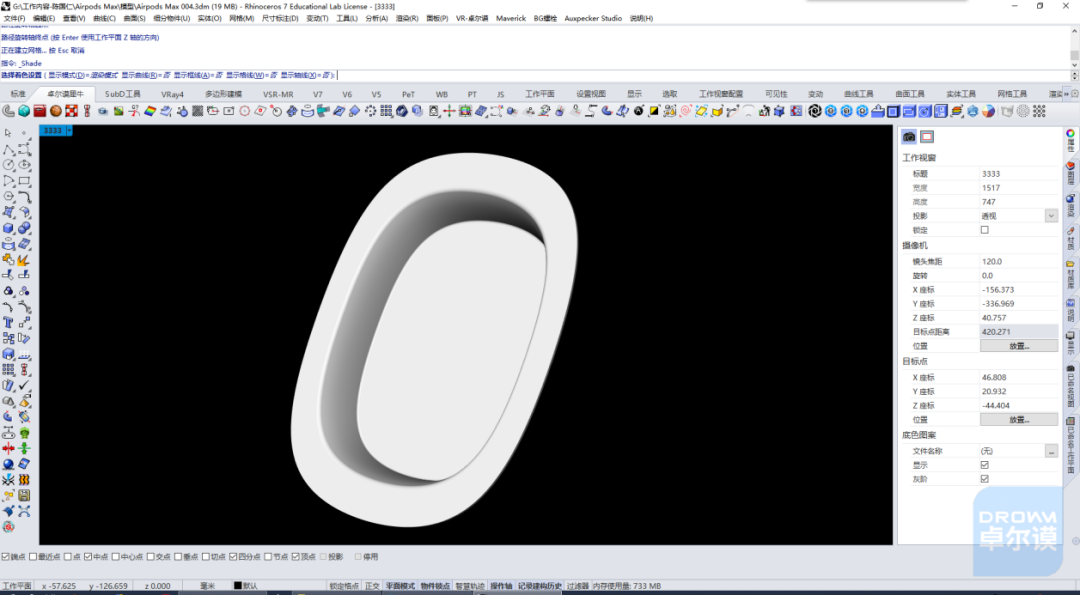

02、先做耳罩部分，根据参考图画出轮廓线（红色）路径线（黑色）以及中轴线（黄色）。之后可以把轮廓线向内偏移得到耳罩厚度。然后沿路径旋转成型生成耳罩模型。生成后可以进行倒斜角处理。

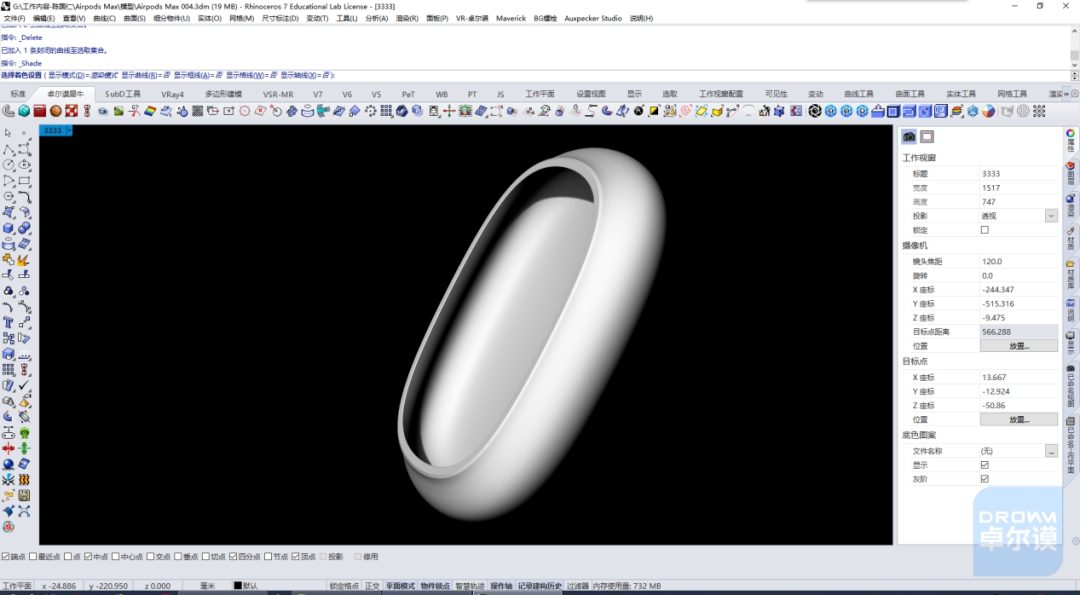

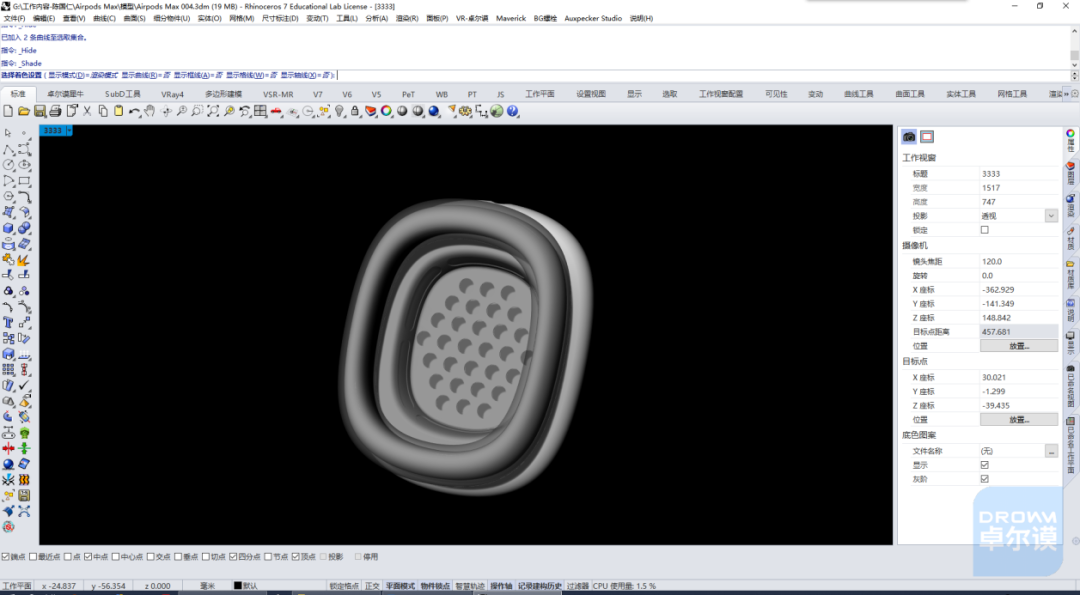

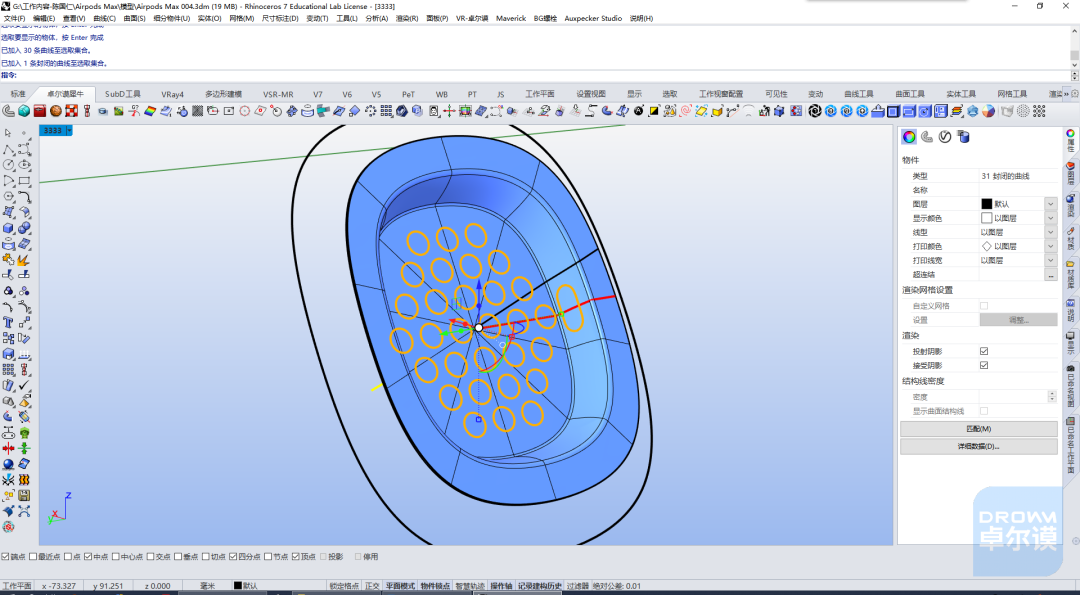

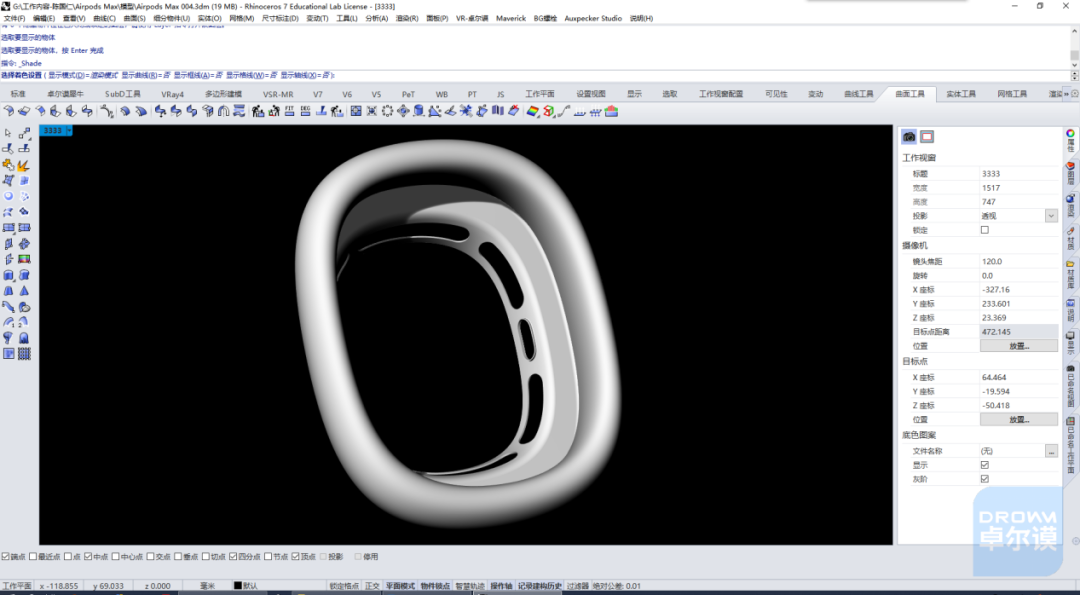

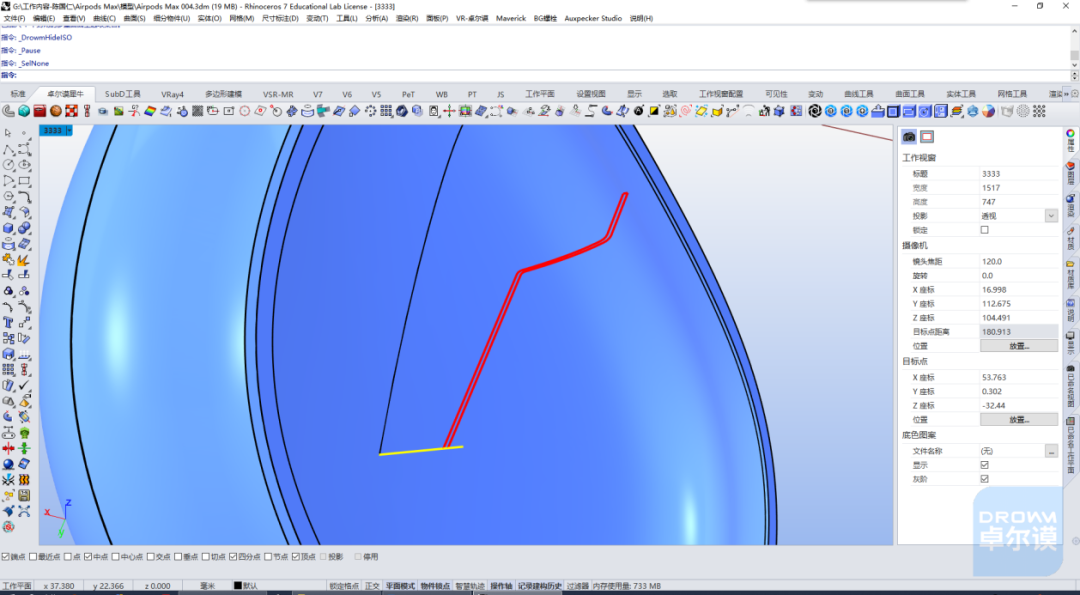

03、接下来画出内部结构件的轮廓线，同样沿路径旋转成型。关于内部结构件的实物造型可以参考苹果官网的宣传视频 ，接着画出内部网孔的造型线，对模型进行布尔运算处理，完成后结果如图。

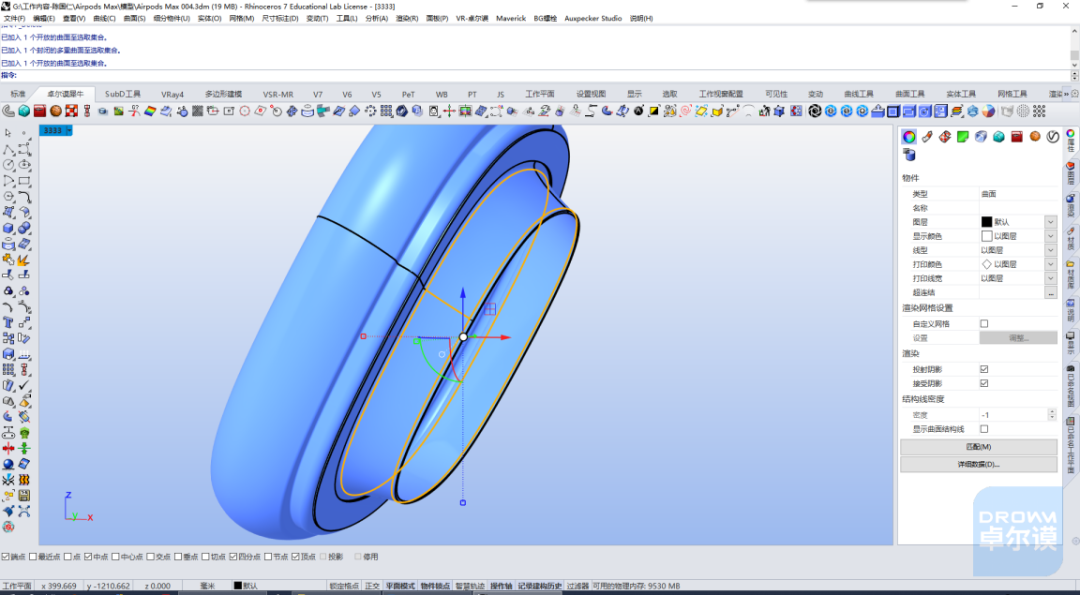

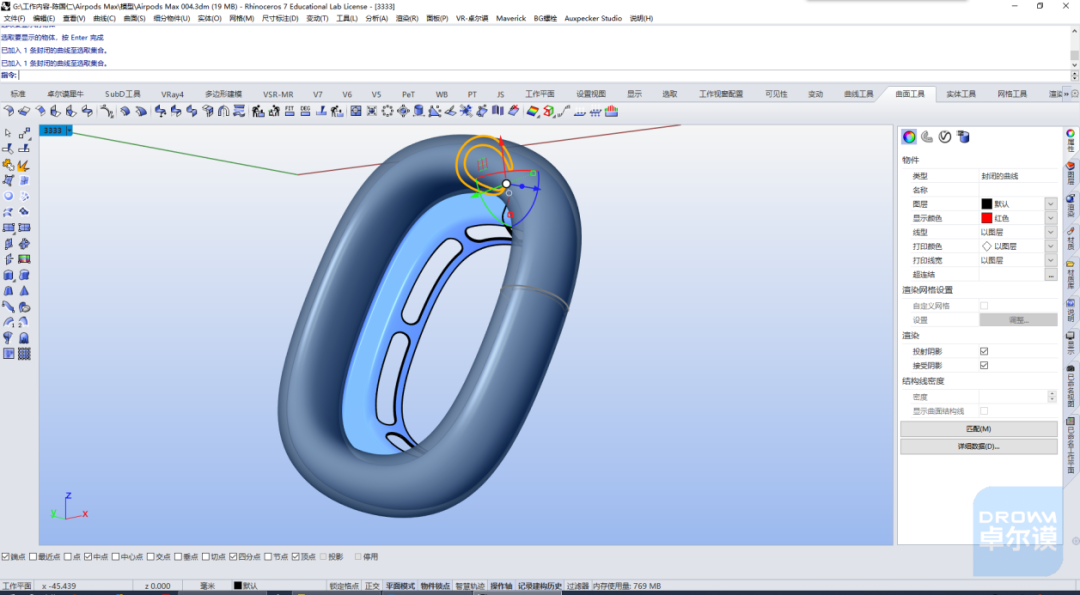

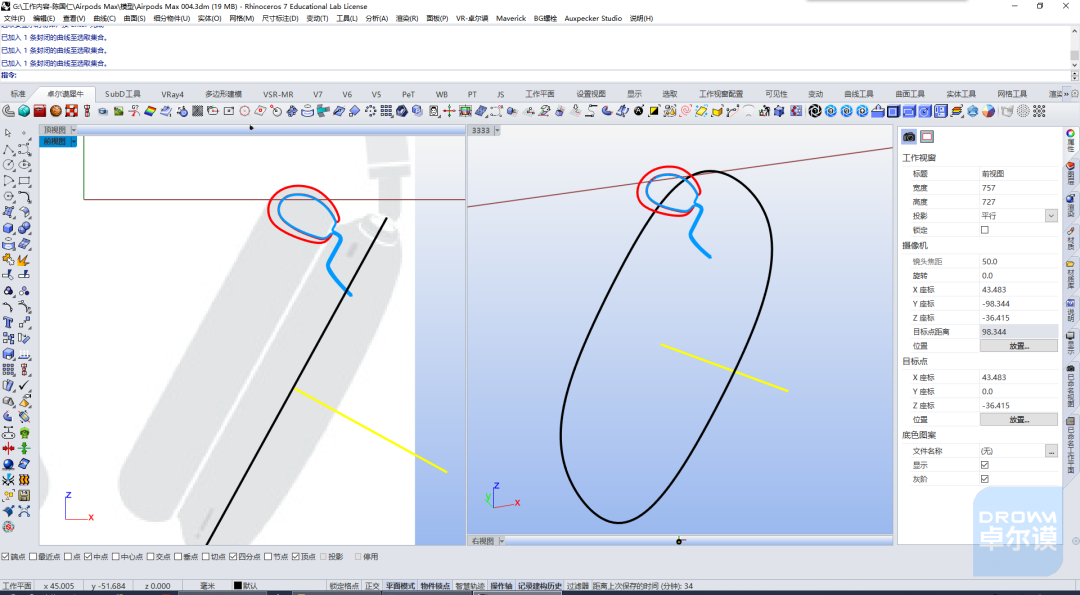

04、接着开始制作耳垫的磁吸部件以及包裹在部件外的记忆棉和编织面，首先画出耳垫造型的轮廓线（蓝色）以及包裹在外的记忆棉的轮廓线（红色），然后先沿路径旋转成型生成磁吸部件，接着利用抽离曲面挤出的方式顺便做出磁铁垫条。

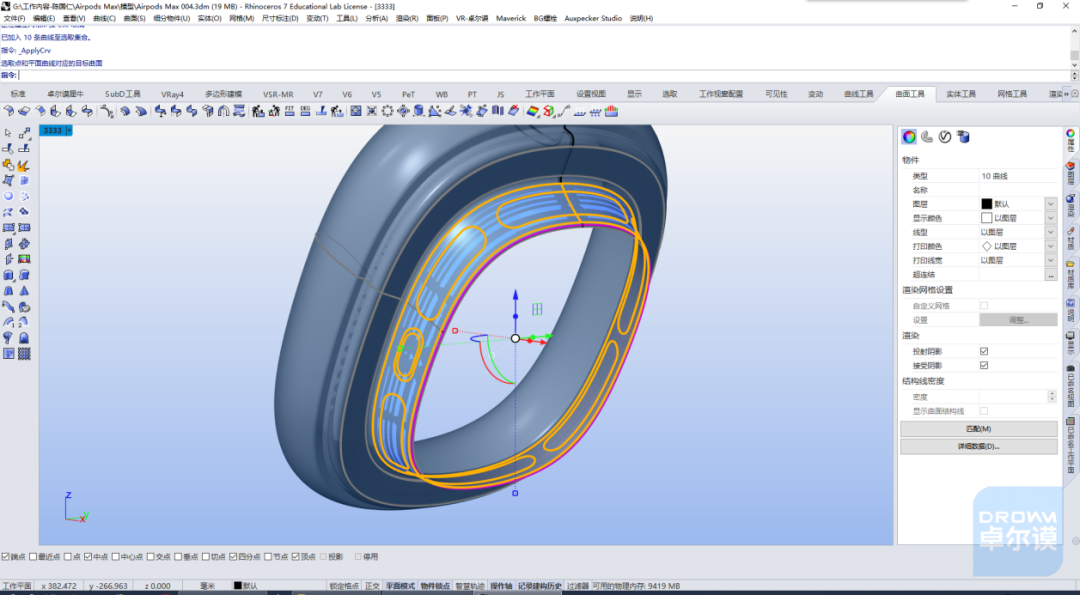

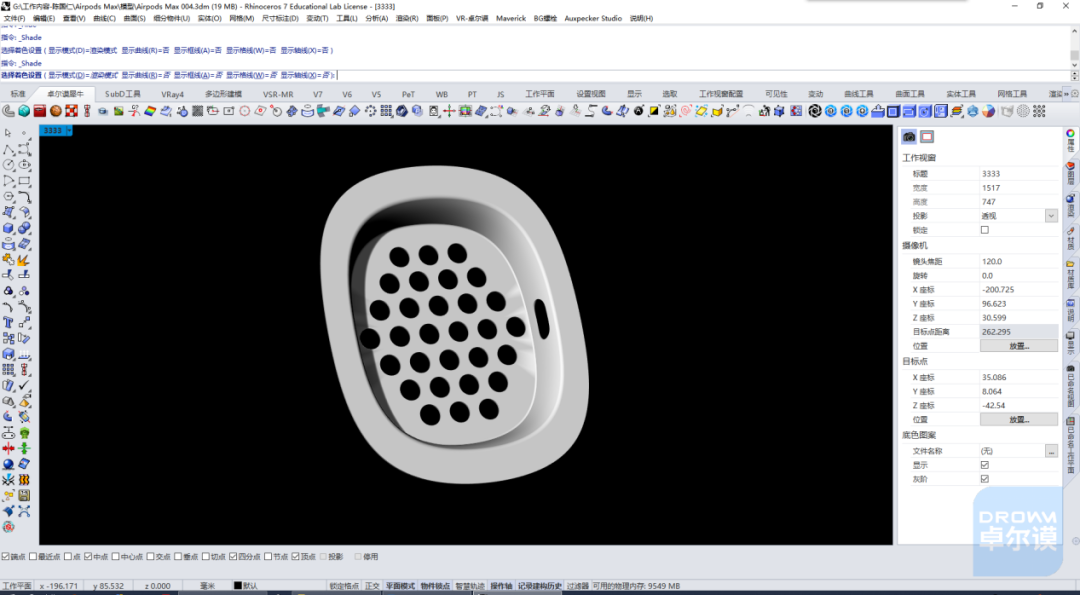

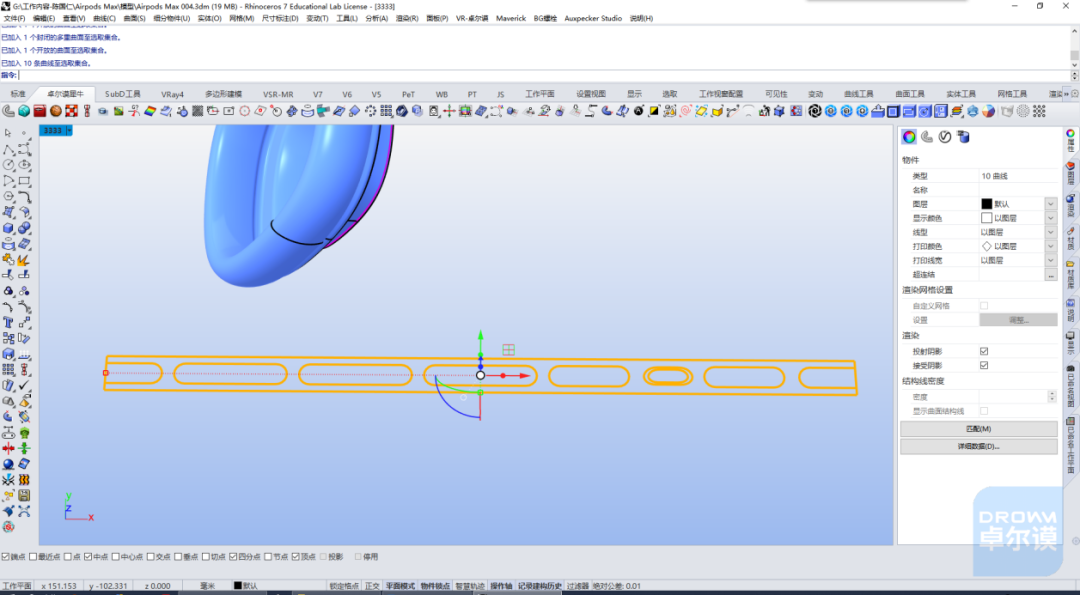

05、对于磁吸部件上的网孔，这里采用UV线的方式制作，首先抽出要制作网孔的曲面。然后创建曲面的UV线，在UV线上画好网孔造型后再把线条应用回曲面上，之后通过布尔运算做出网孔细节即可。

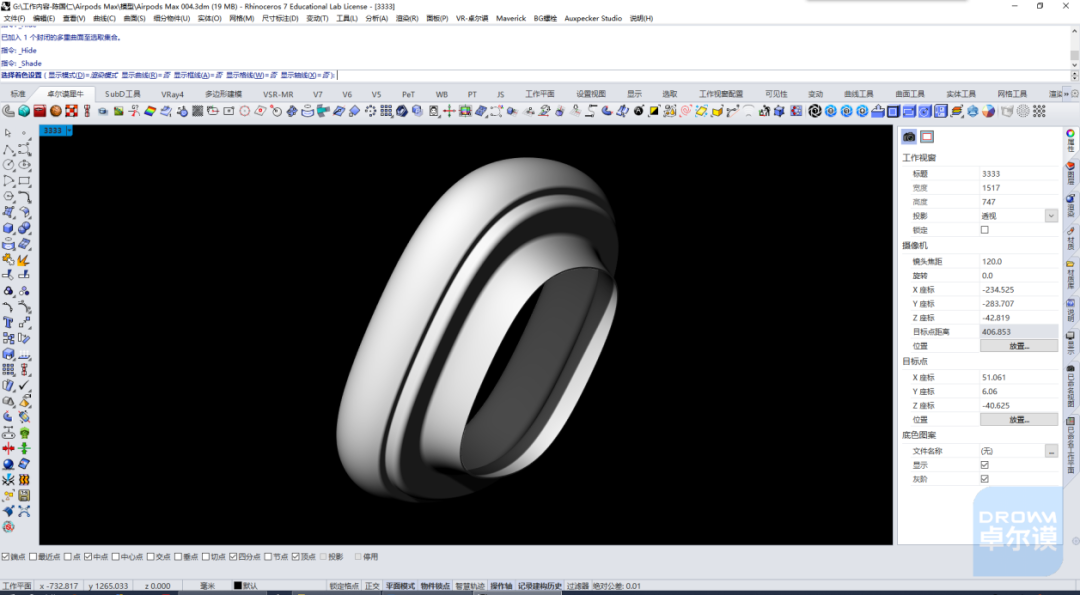

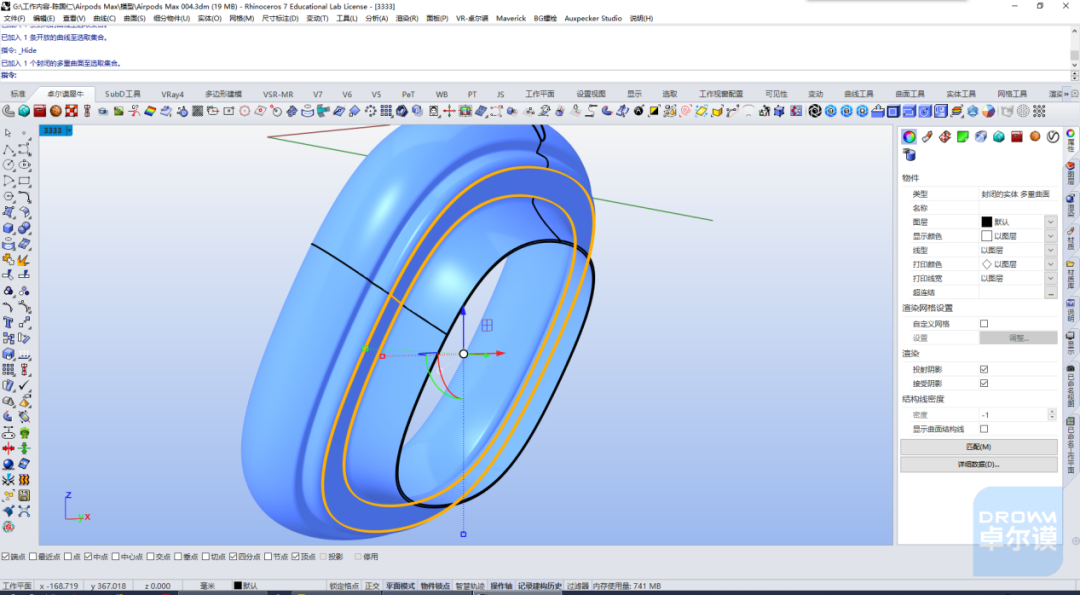

06、然后通过沿路径旋转成型做出耳垫记忆棉的部分，耳垫内部的编织网则可以通过上面的模型抽面调整获得。这时可以顺便把金属耳罩的球形孔洞给挖出来，方便后续跟进细节。完成后效果如图，半透明的部分是布料材质

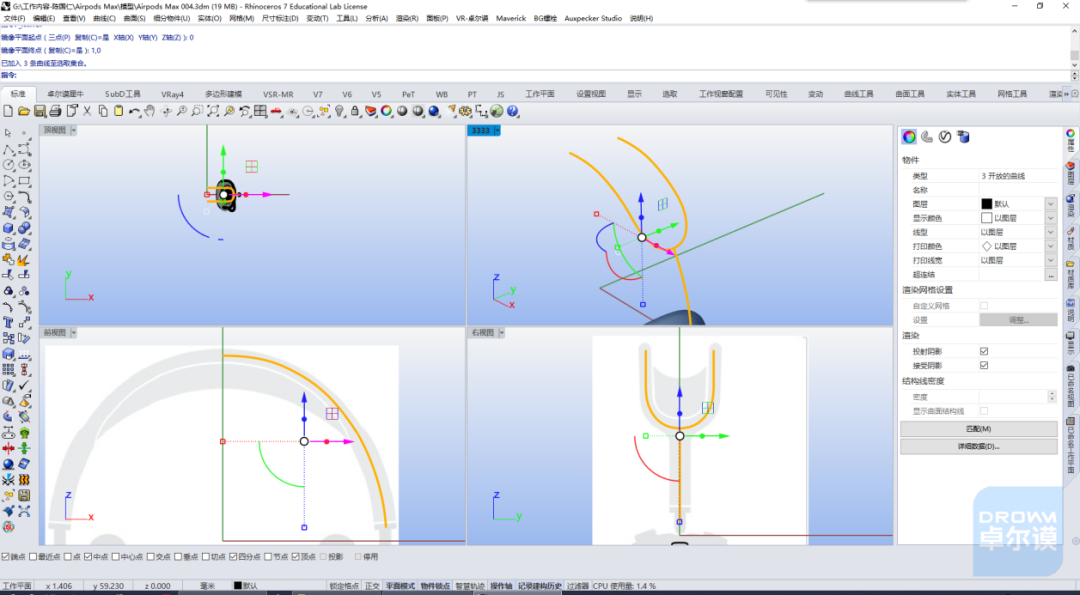

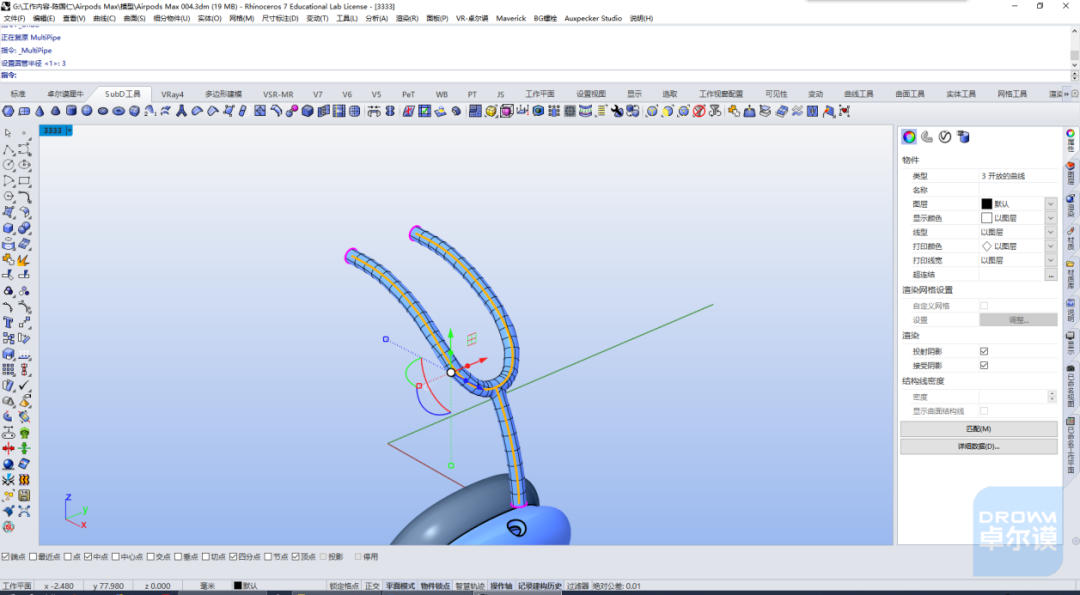

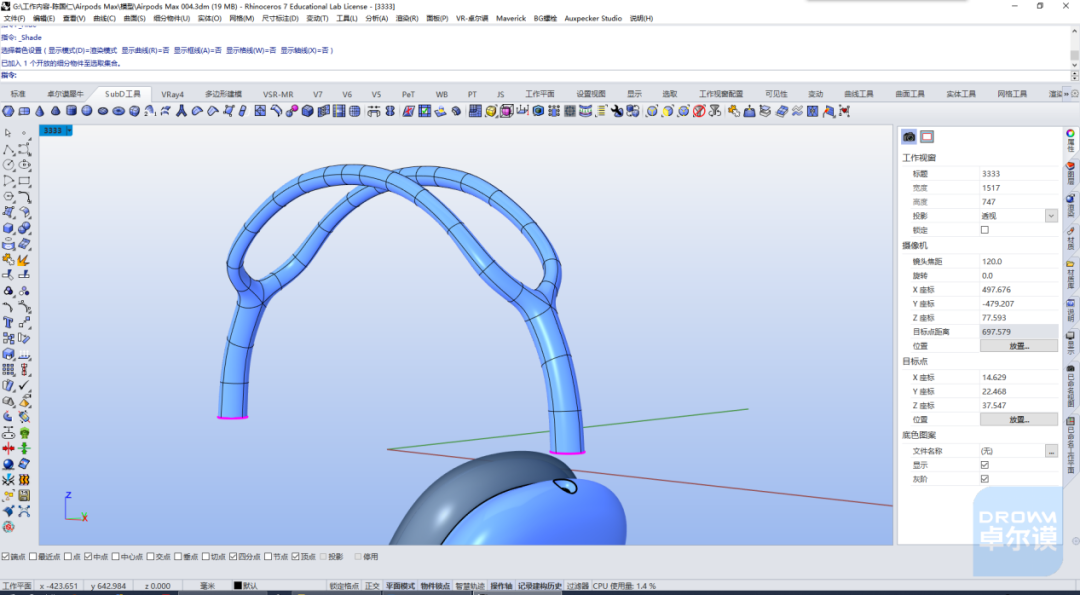

07、接下来制作头带部分的三管造型，先根据参考图画出造型线，这里只需要做一半即可，后续再镜像得到另一半。有了造型线后用SUBD圆管指令或者用TS的圆管指令生成模型，然后再对多边形部件进行调点调造型即可。

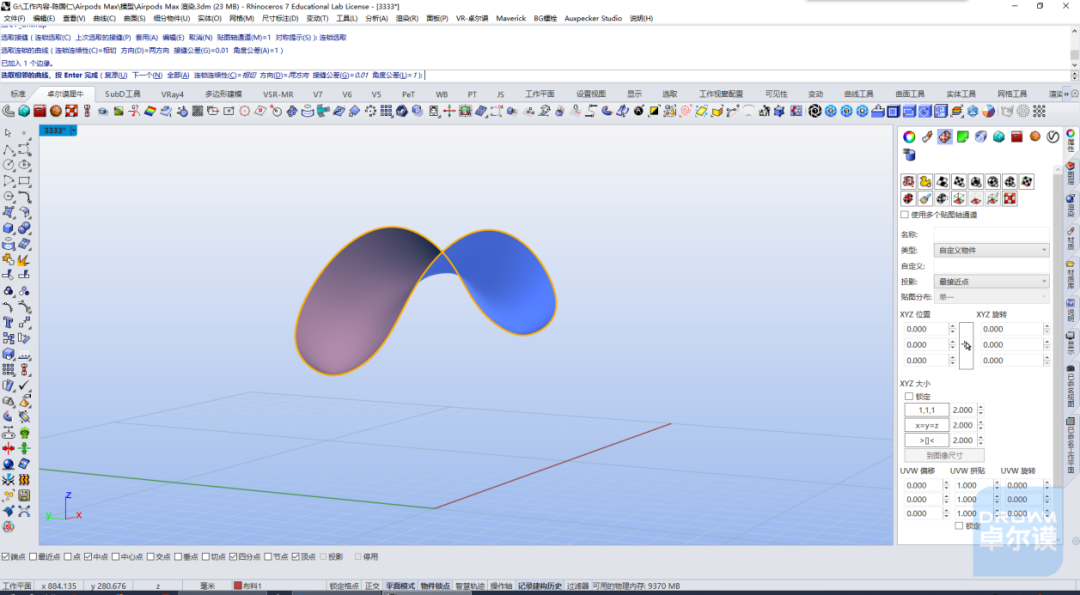

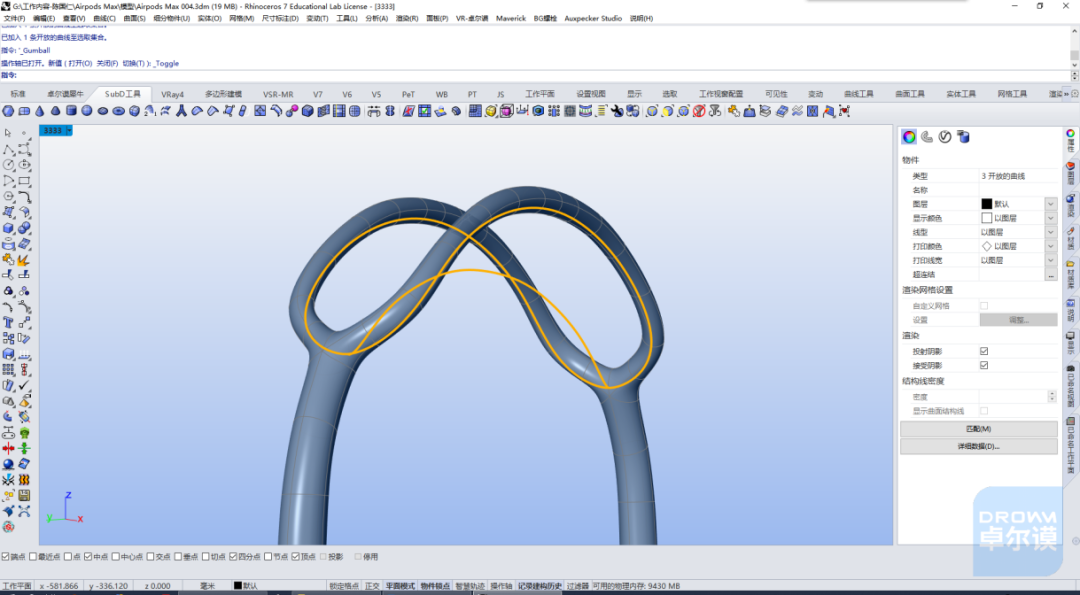

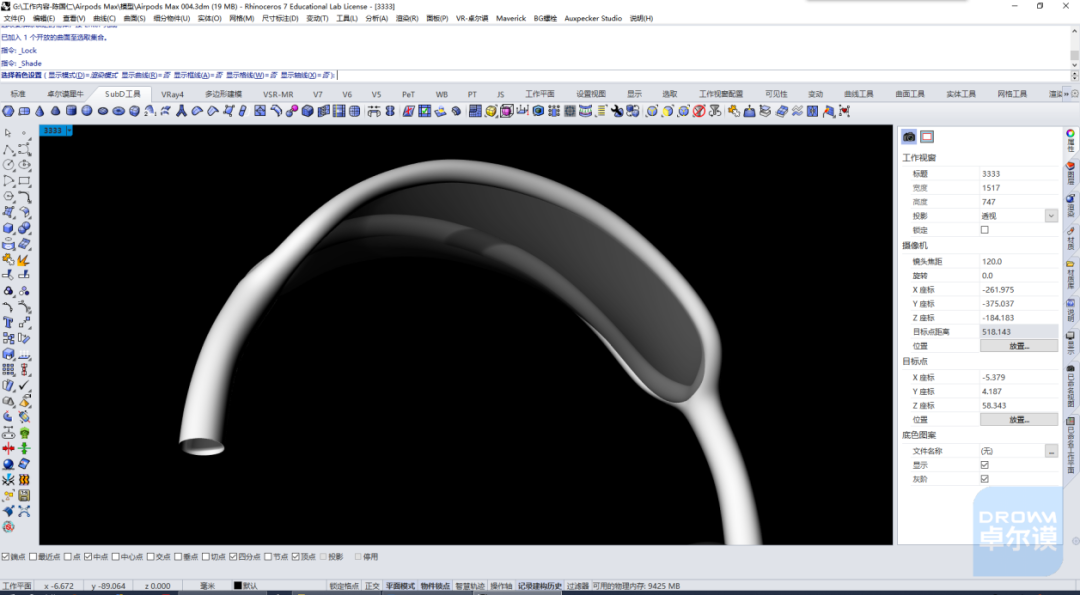

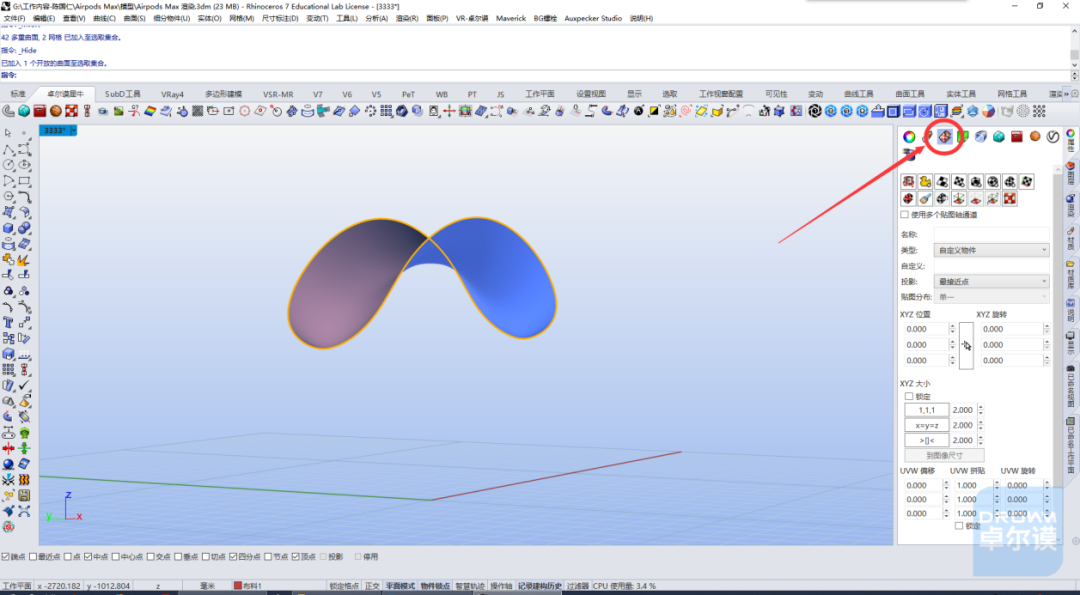

08、利用三管造型的结构线做出穹网的三根放样造型线（黄线），然后进行放样生面处理得到穹网造型。

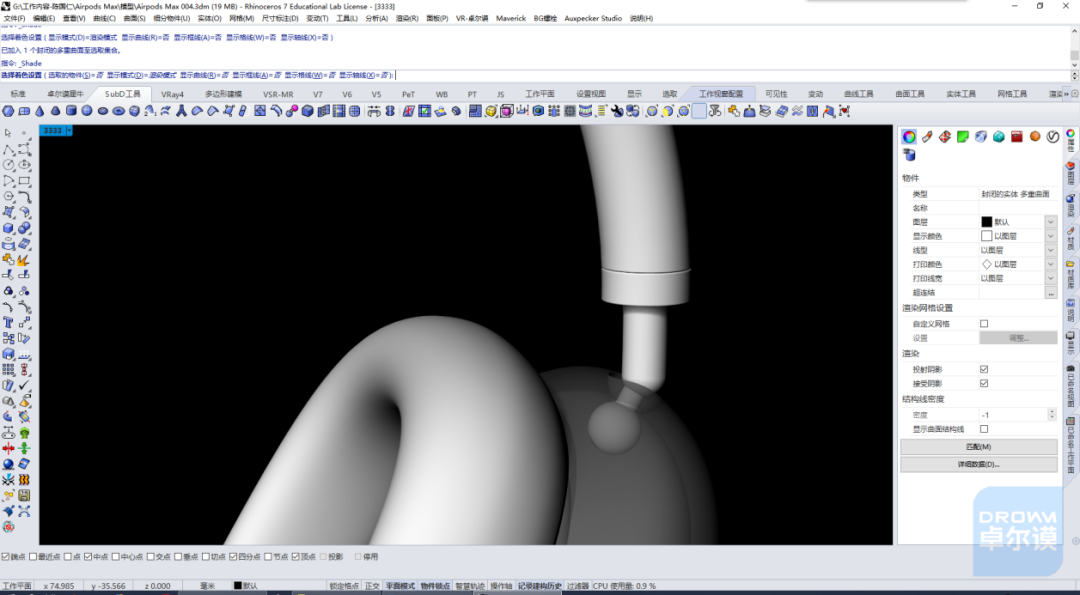

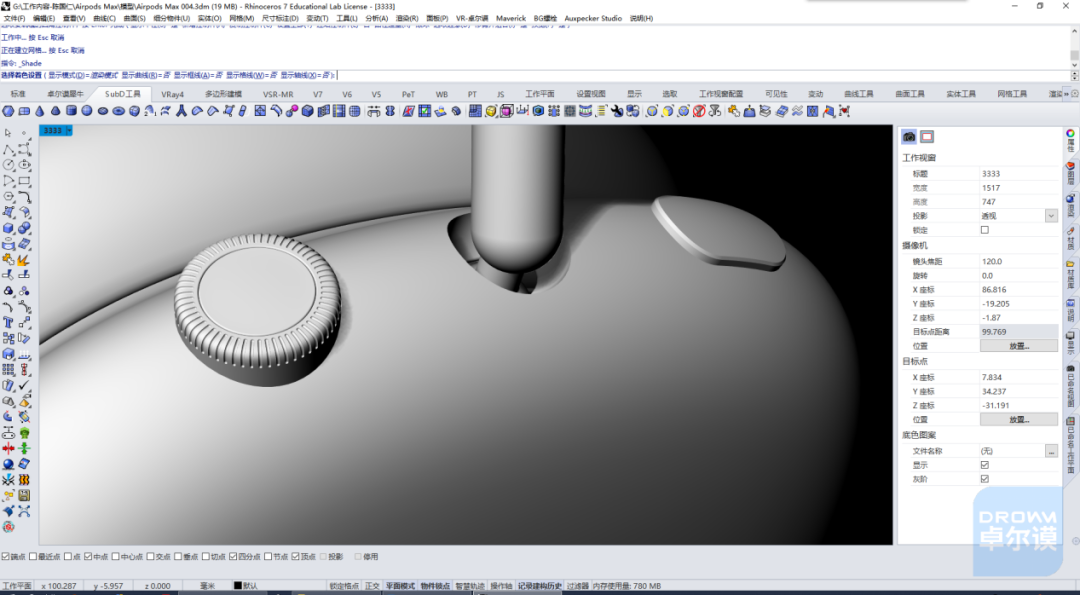

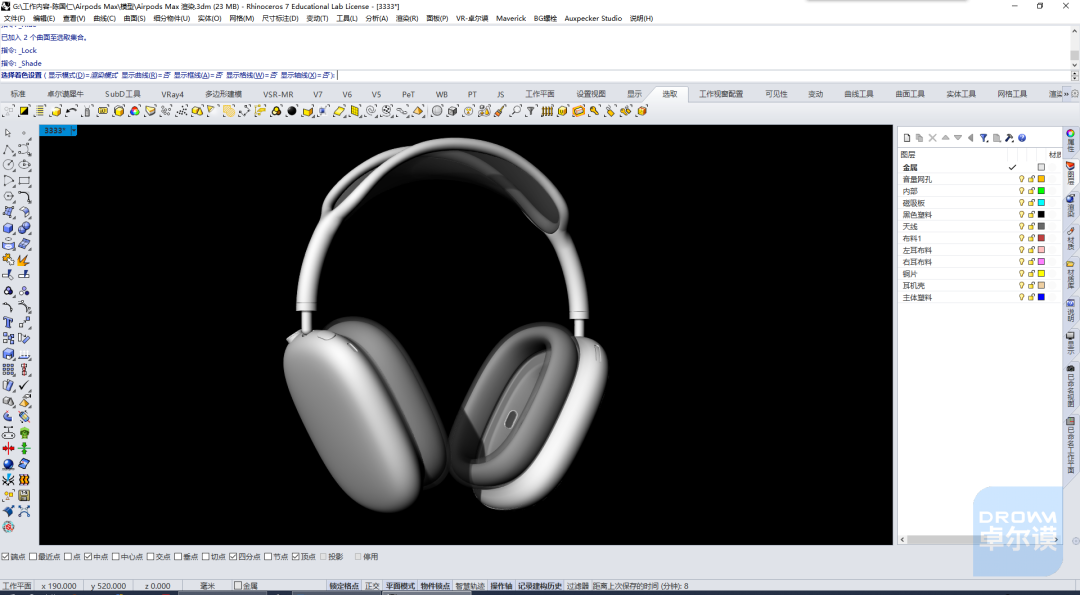

09、把头带的部件做成实体完成细节后，可以做出头带与耳罩的不锈钢连接件，这里用到球体跟圆管布尔并集，比较简单。接着利用放置洞的指令给耳罩进行按键细节的建模。最后把按钮做出来，模型就建好啦。

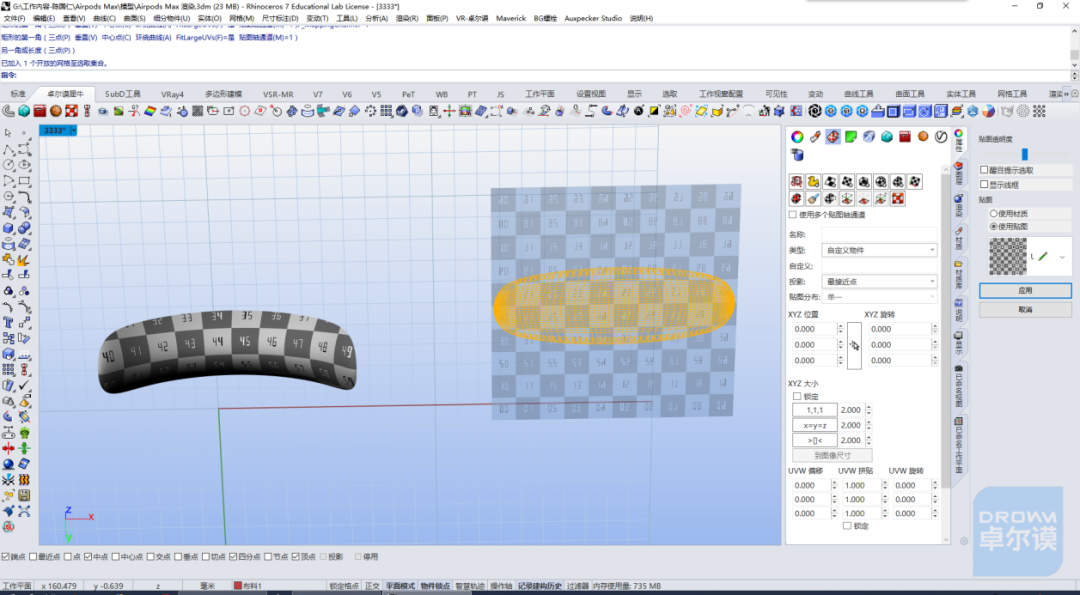

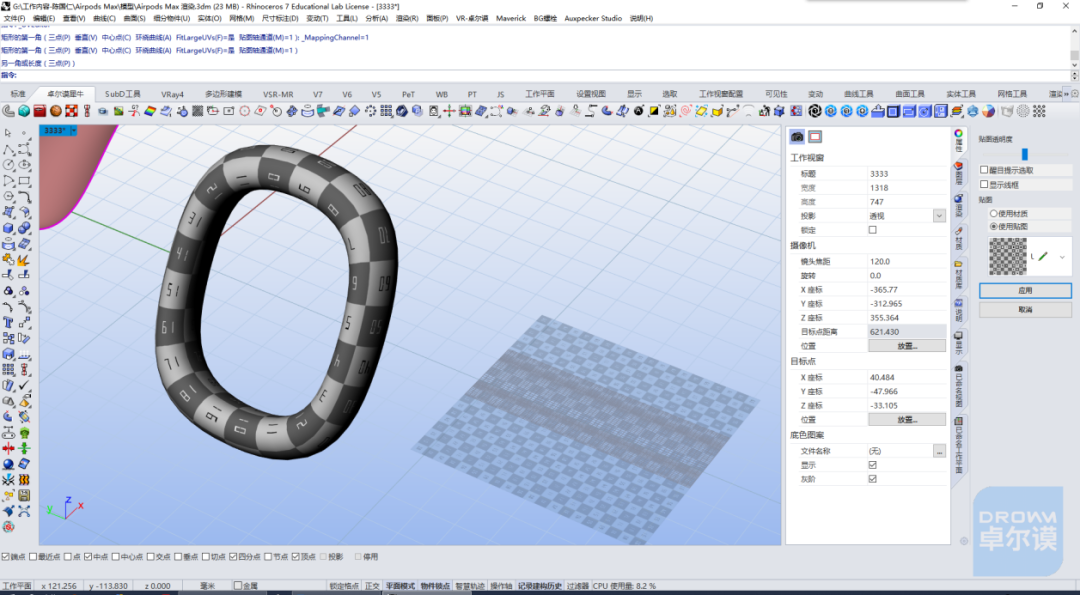

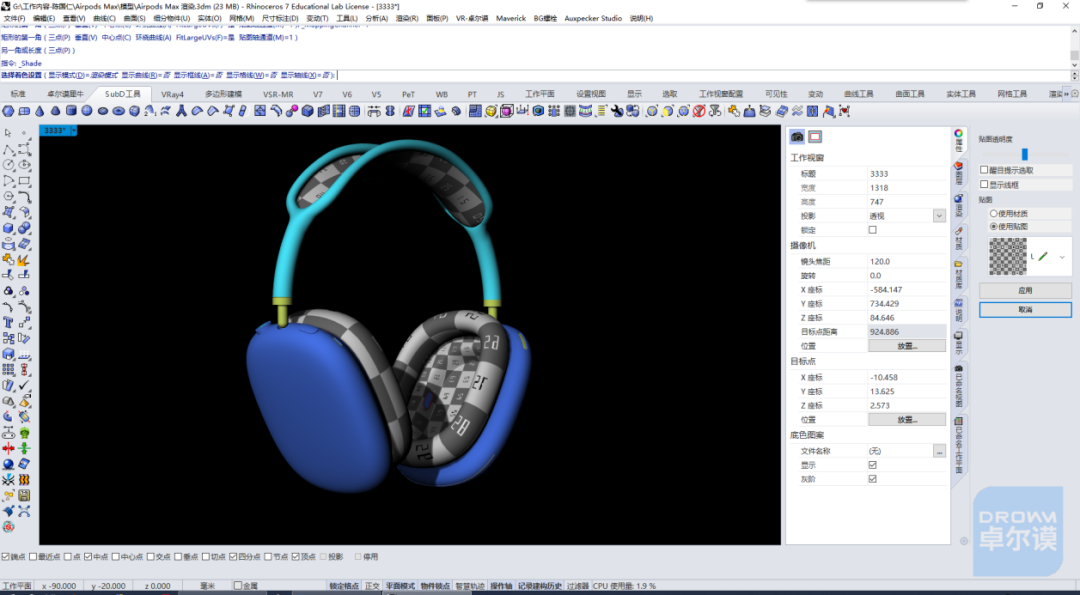

10、最后为了方便后续的渲染，我们可以在犀牛端对布料编织的部件进行拆解UV。确保后面渲染时能正确赋予贴图。流程则是点击拆解UV，选择模型接缝线，之后调整UV板块。这里可以使用棋盘格纹理对模型UV进行检查。

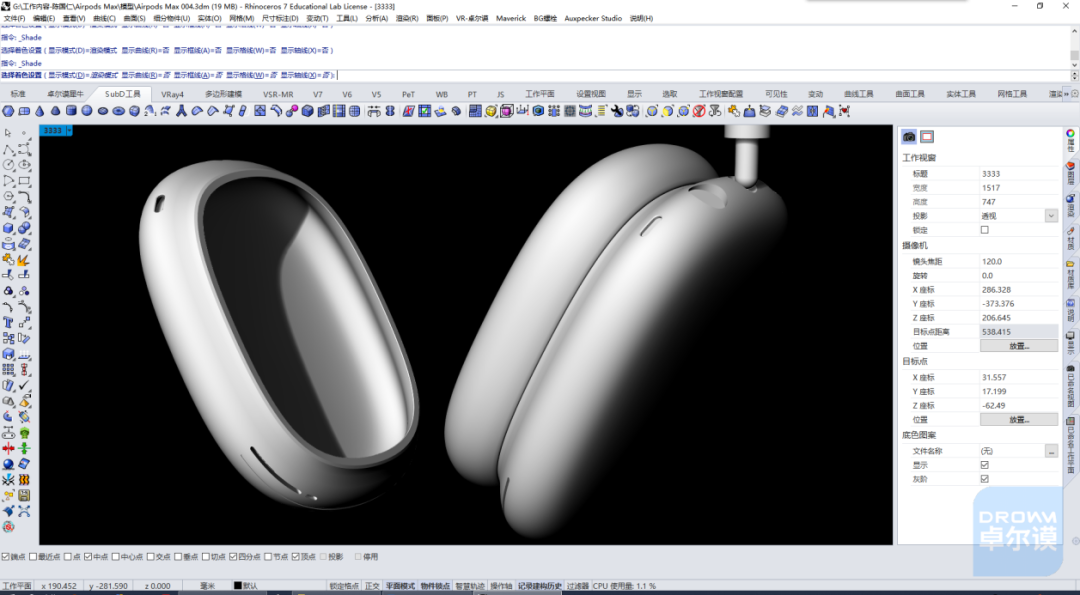

最终效果
