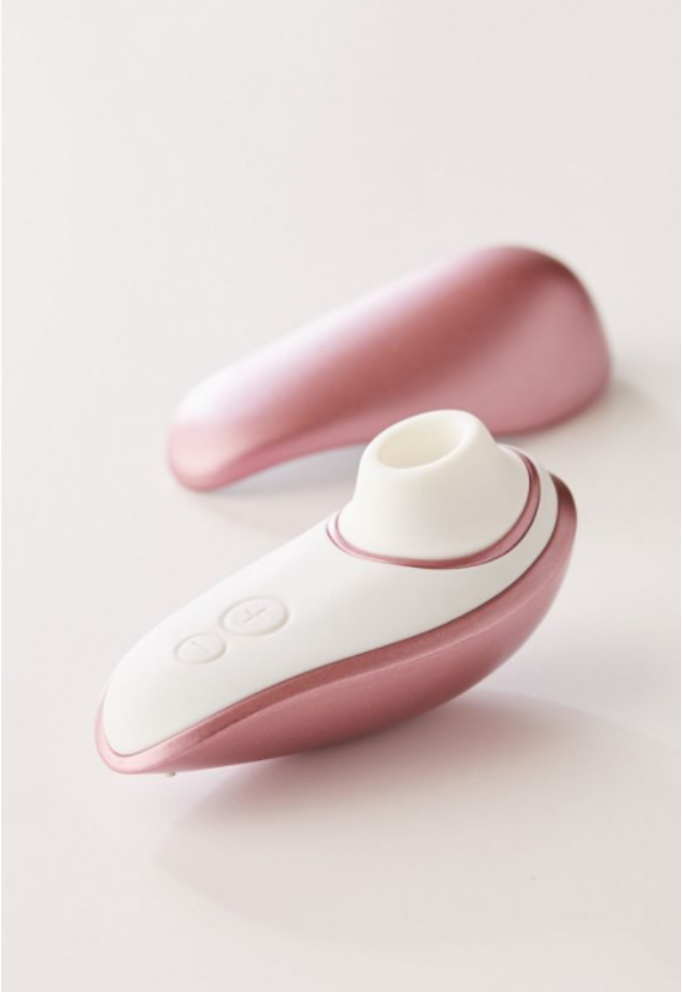

这个模型属于曲面建模中比较经典的一种建模方式，这种造型一般都是通过放样来做的，利用放样做出大面后进行调点调整面的趋势，最后我们再去做渐消面等造型。

 渲染步骤

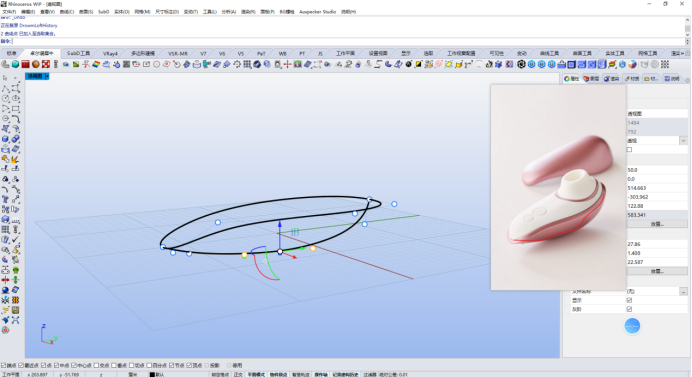

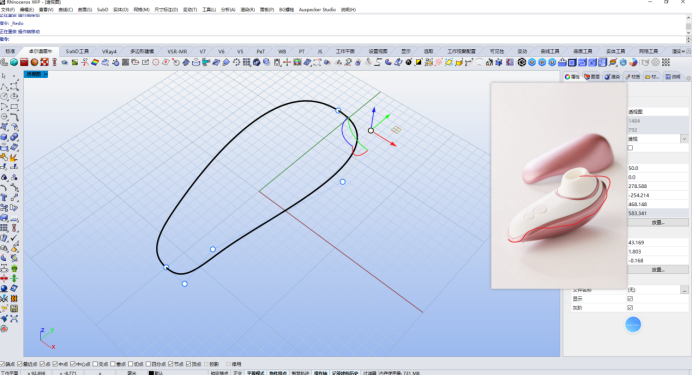

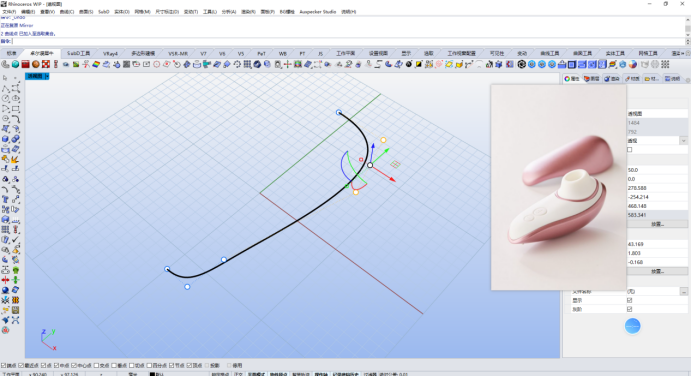

01、我们先用3阶6点的线画出侧面的曲线

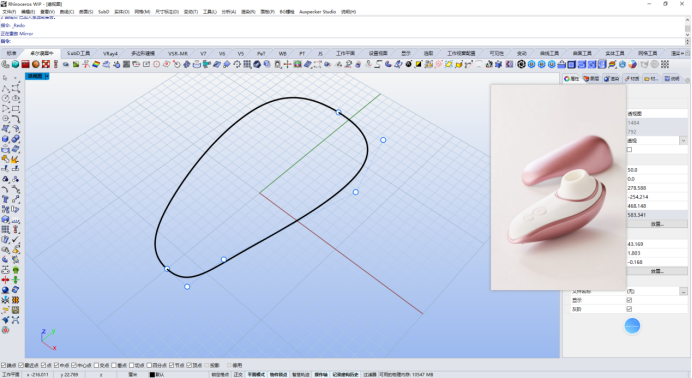

02、用镜像的命令对称过去一份

03、调整线的趋势

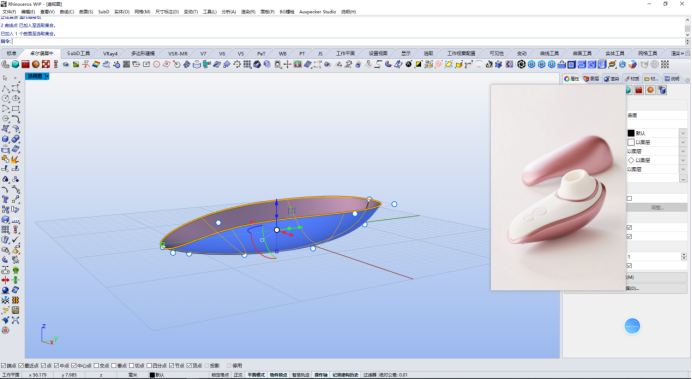

04、我们先做出底面，再利用3阶6点的线段画出他的趋势

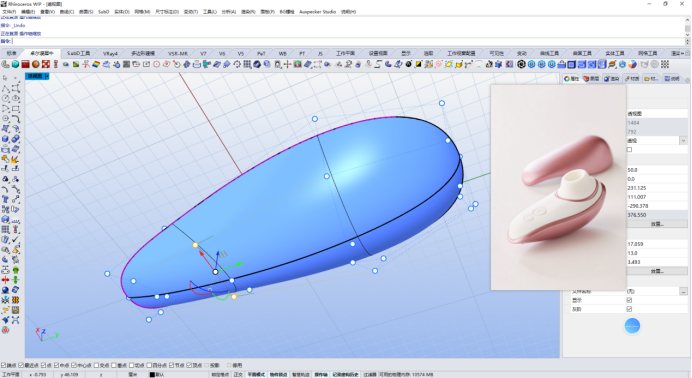

05、利用放样的命令做出曲面

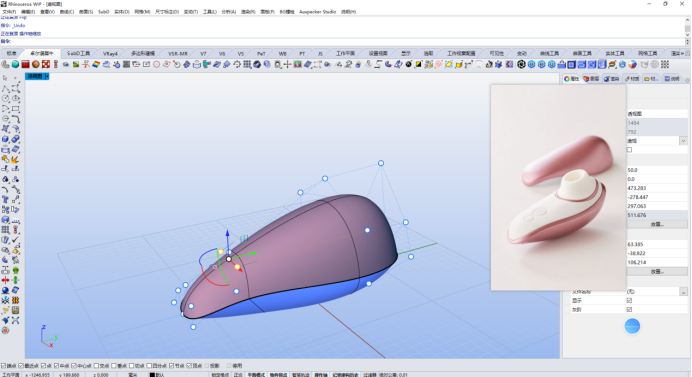

06、放样出来的面造型都略微有点不足，需要调整面上的控制点来满足造型

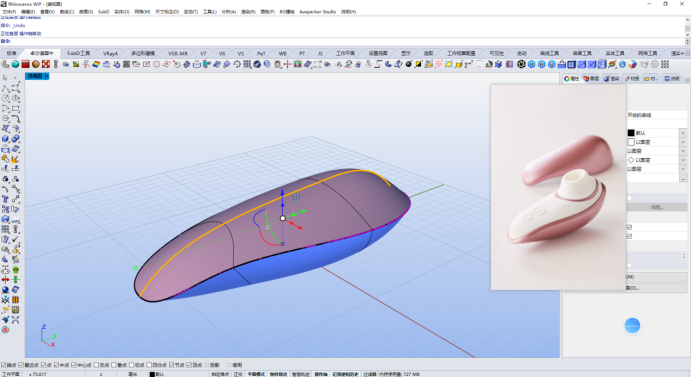

07、同样的方法，我们用3阶6点的线做出上面的面

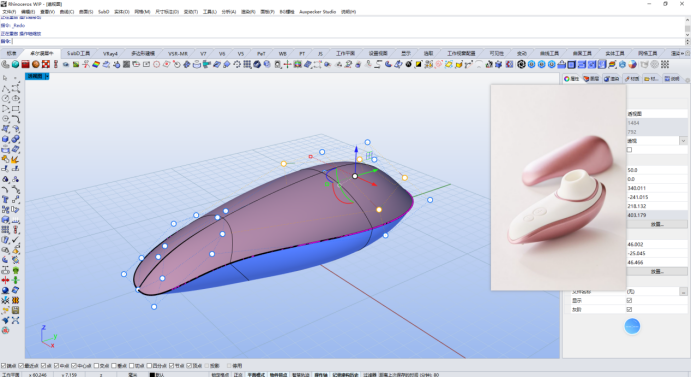

08、调整控制点满足造型

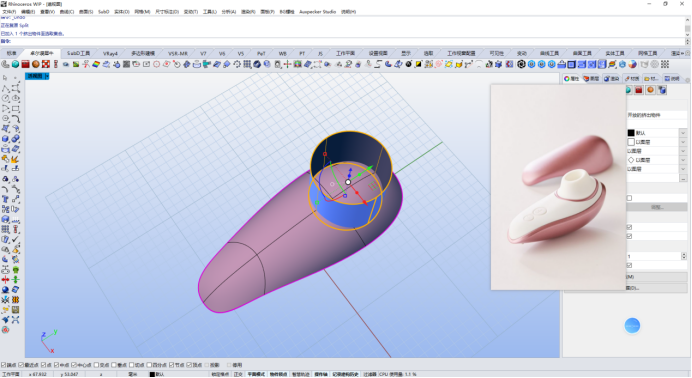

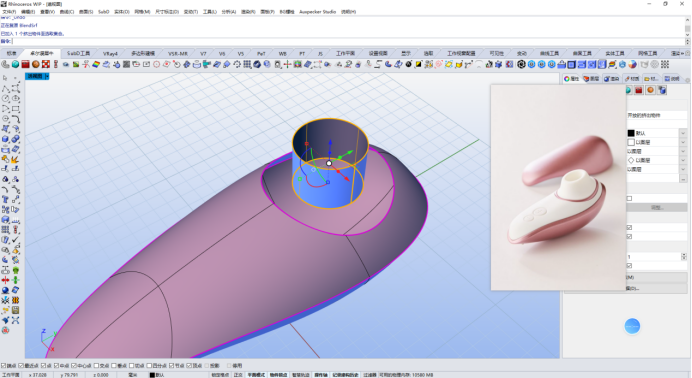

09、开始做呼吸嘴，利用一个圆柱切到合适位置

10、将刚刚的圆柱缩小到呼吸嘴内径的大小

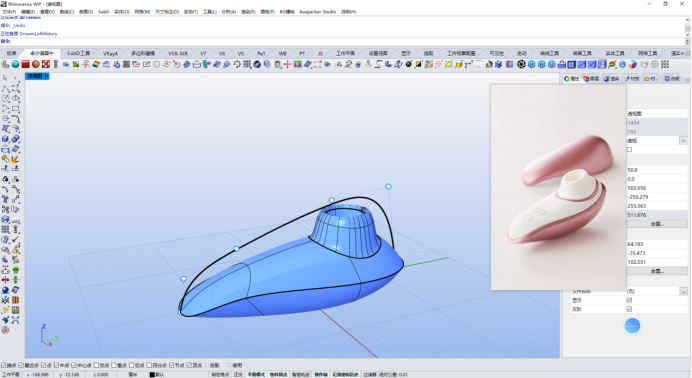

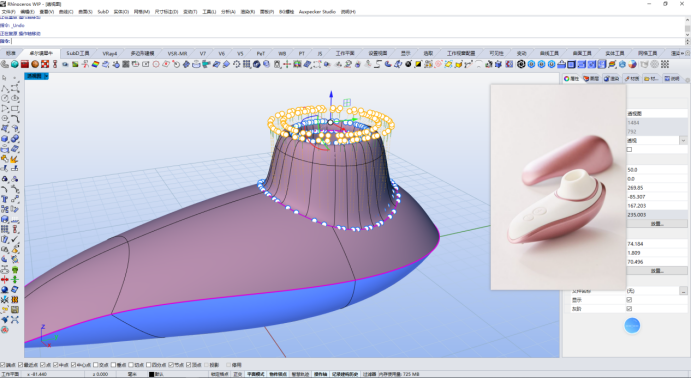

11、使用混接曲面得到造型，再调整混接曲面的点，来使得造型更加饱满

12、我们开始做盖子，这个盖子尾部有个渐消面我们需要注意，我们先开始做他的大型，也是同样的方法，利用3阶6点的线段画出曲线的造型

13、利用放样生出曲面后再调整面上的点

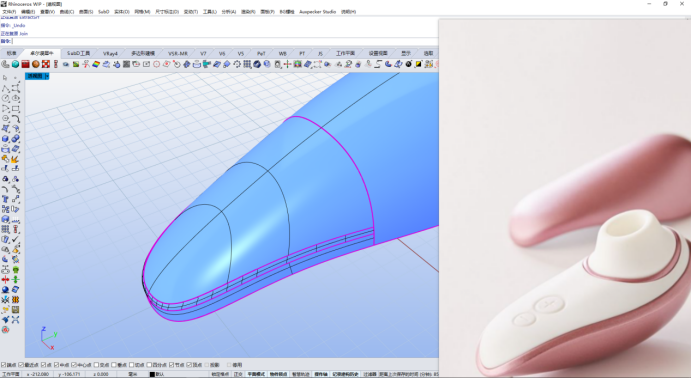

14、调整好造型后我们开始做这个渐消面部分，我们在做渐消面的时候一般都是先找T型分面，我们先利用iso分割割出渐消消失的位置

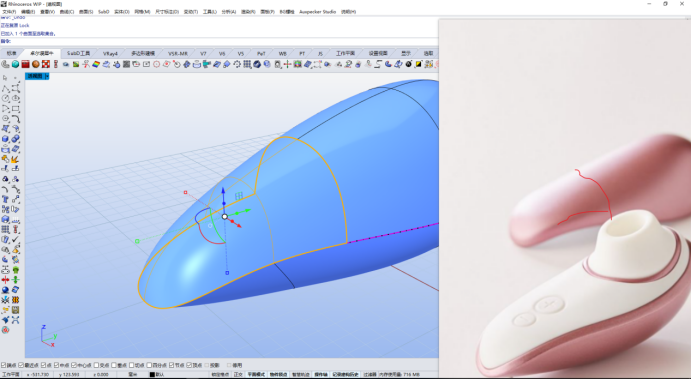

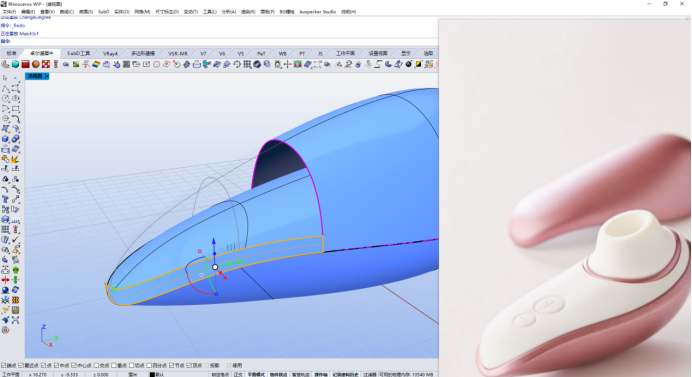

15、把后半部分的面去掉，开始做渐消面，我们先画出后方的线段

16、利用单轨扫掠来做出造型

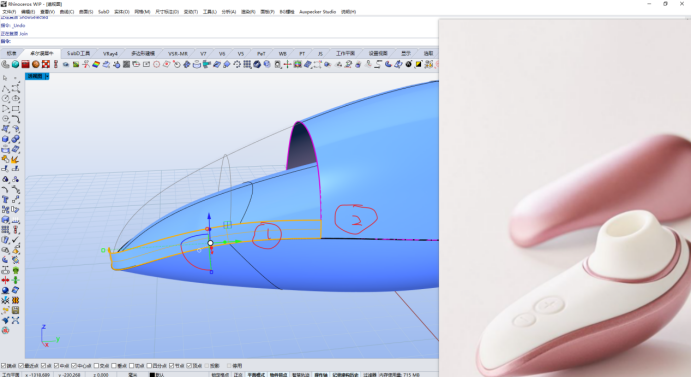

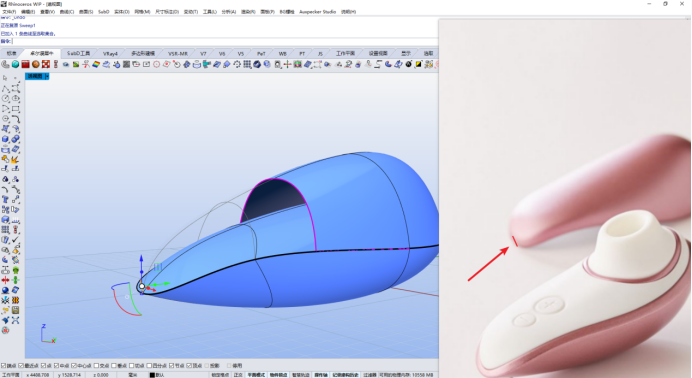

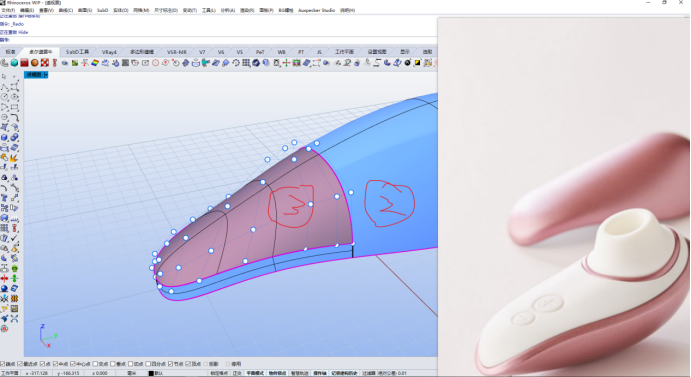

17、做出曲面后再进行匹配曲面，用1号曲面去匹配2号曲面使得保持连续性

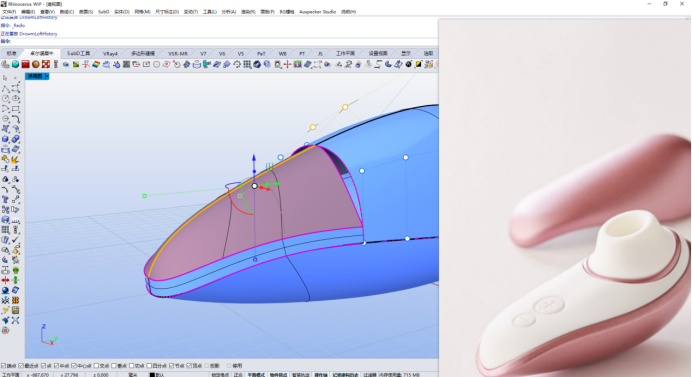

18、再画出上方的线段利用放样生出上方的曲面

19、再次进行匹配，用3号面去匹配2号面，再去调整一下中间的点来满足趋势

20、调整到一个比较合适的造型

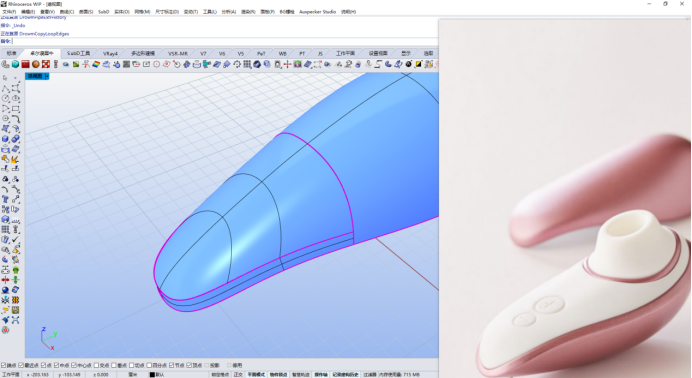

21、开始倒角，复制边缘线生成圆管

22、切掉之后混接曲面

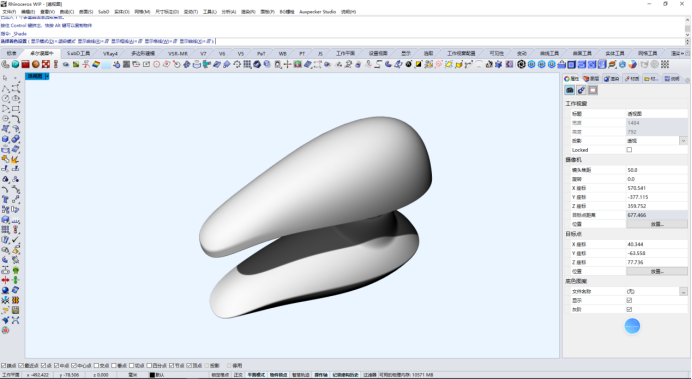

23、最终效果如图所示
