【教程】犀牛Rhino7眼罩subd建模（含模型领取）
用户头像
卓尔谟丨随意汉化

犀牛教程



建模渲染教学视频可关注

◾B站：卓尔谟工业设计小站
◾视频号：犀牛KS部落
教程：蒙奇老师 / 编辑：泡芙


建模渲染分析
眼罩的模型相对比较圆润，并且眼罩的中间需要垫着一个皮条，这种模型用多边形建模会方便很多，所以我们这次利用犀牛7里面的subd建模，整体呈现一个方形，则我们可以利用基本体里面的正方体来建模。渲染的话注意一个布料材质，也很简单。


建模渲染步骤

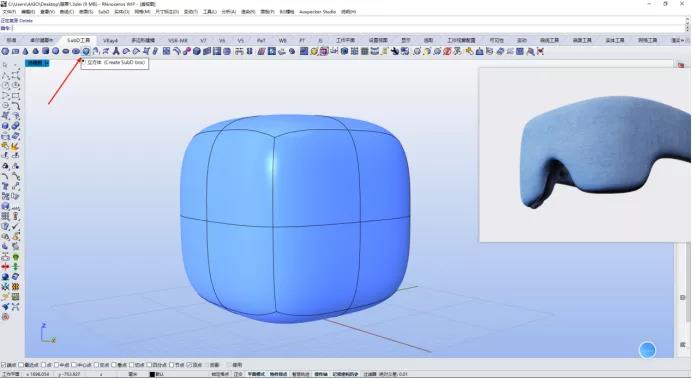

01、我们先做一个subd里面正方体

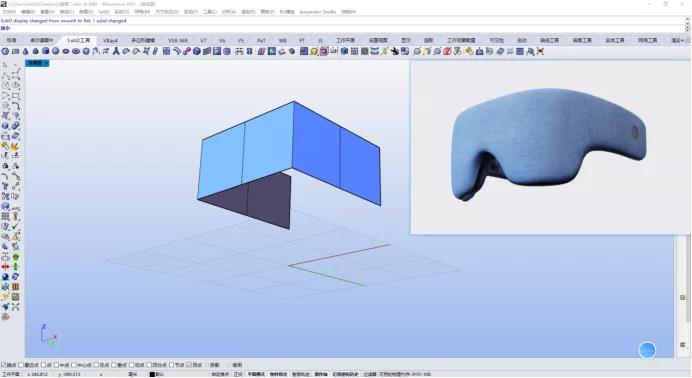

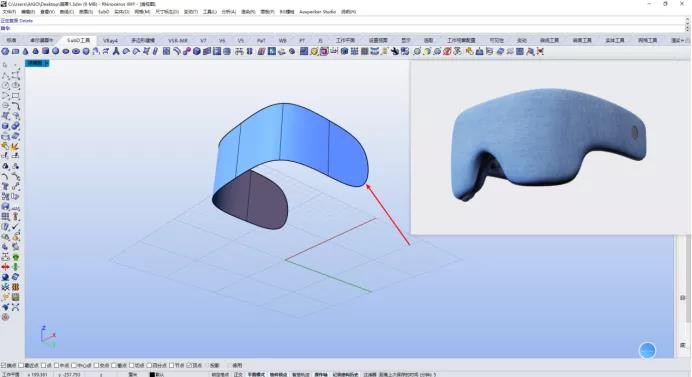

02、删掉多余的面，只留下我们耳罩的6个面



03、tab圆滑看下位置，调整眼罩尾部的距离

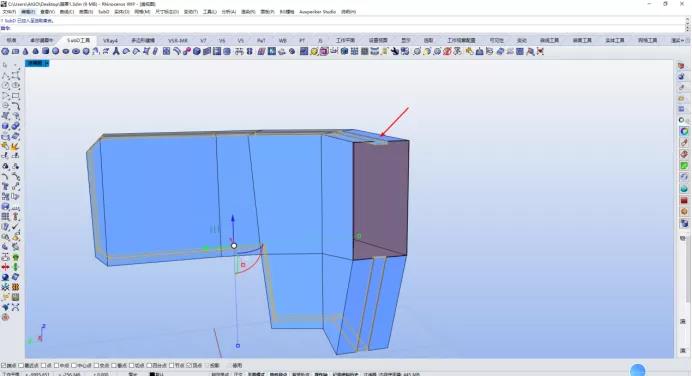

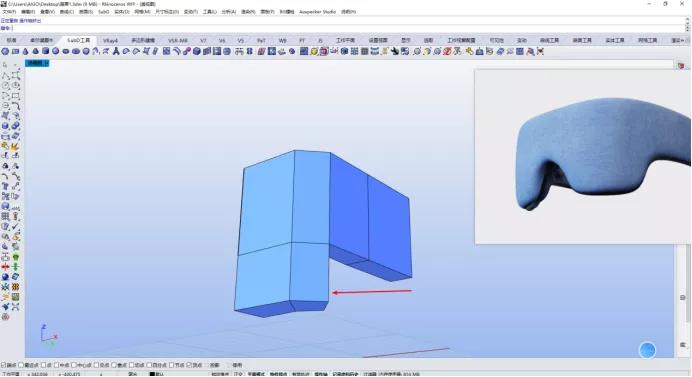

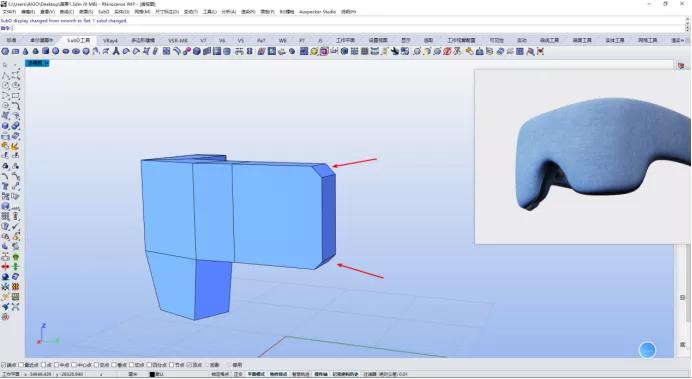

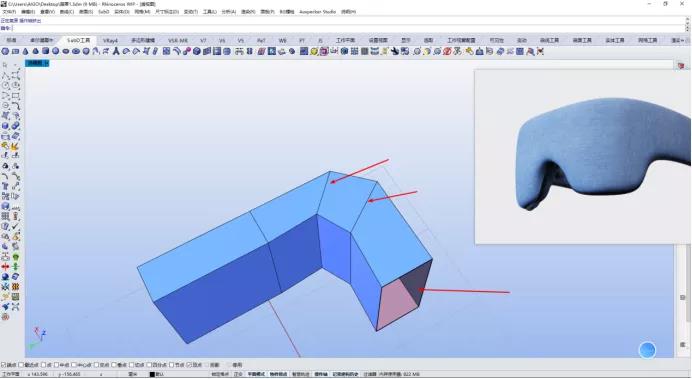

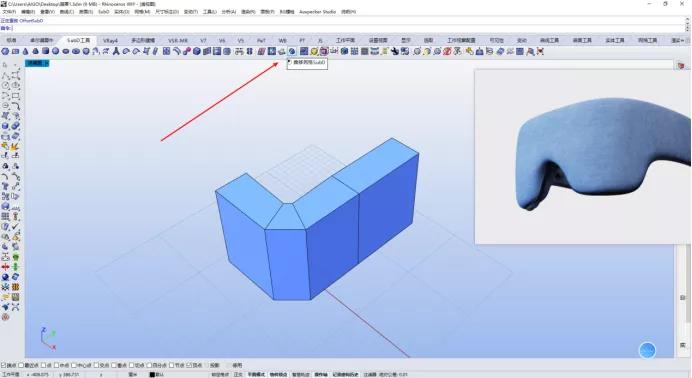

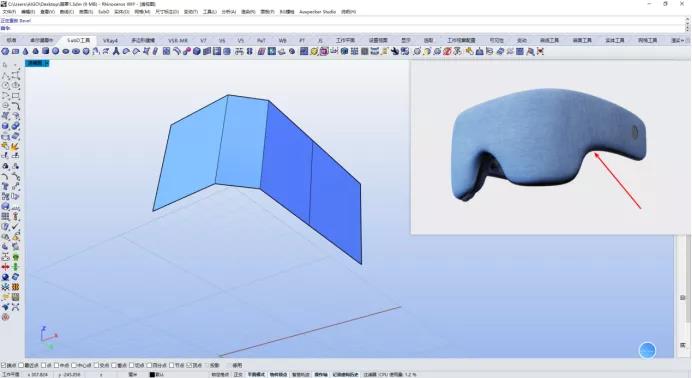

04、眼罩是对称的，所以我们删掉一半，我们看到箭头所指部分转折再正方体转折之后，则我们之前正方体的转折位置是不对的，我们利用插入边或者斜角的命令，增加出一个边

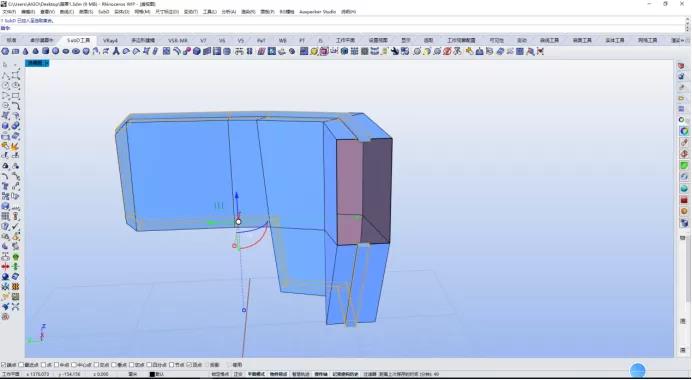

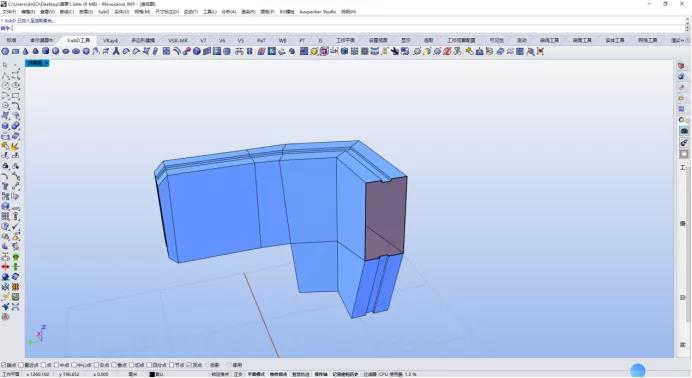

05、将刚刚的四个面进行偏移厚度



06、调整线的位置，并把中间面删掉(因为我们之后要对称）

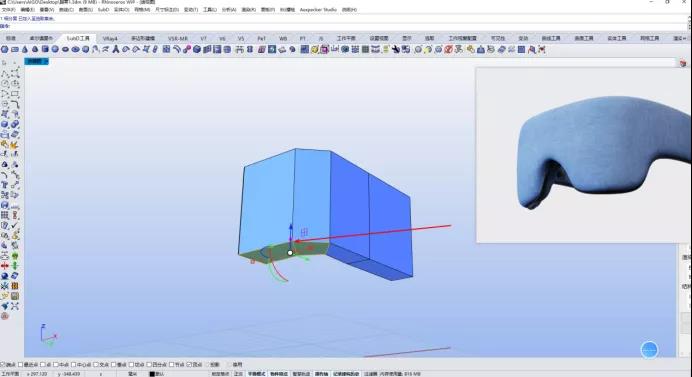

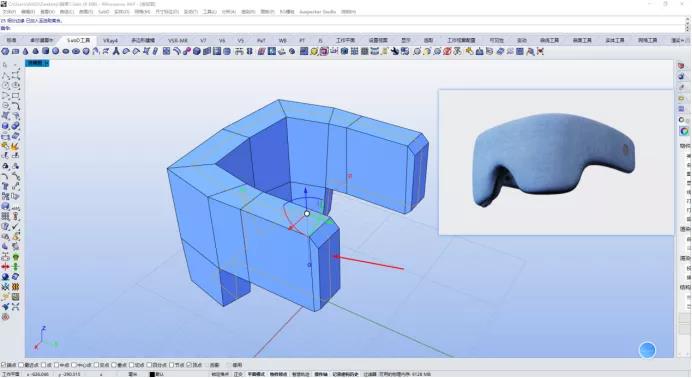

07、将所选的两个面点操作轴中的圆点向下拉得到眼罩下面的部分

undefined

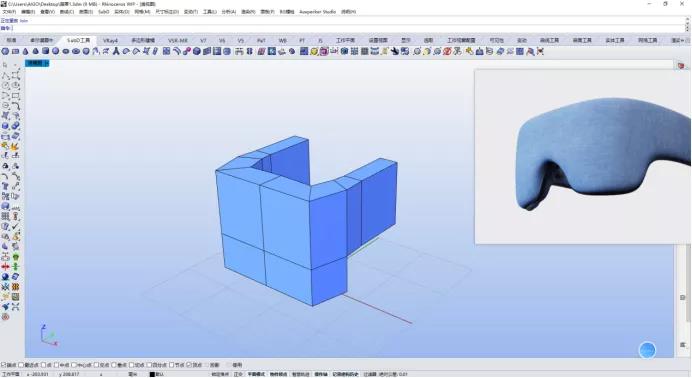

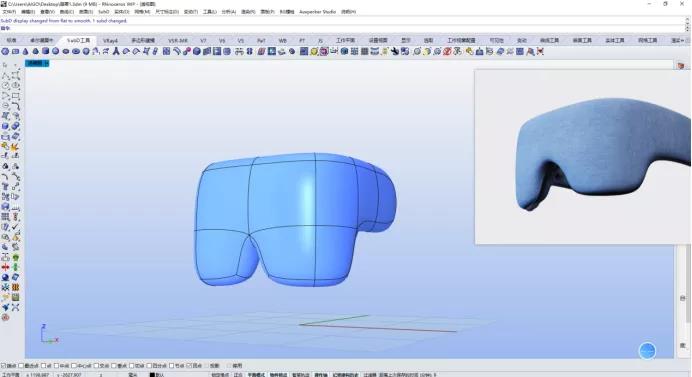

08、镜像到对面得到大形，tab圆滑看一下效果

undefined



09、由于位置还是有点不对，则我们把另一半删掉，打开控制点，调整位置即可


10、将尾部进行斜角处理

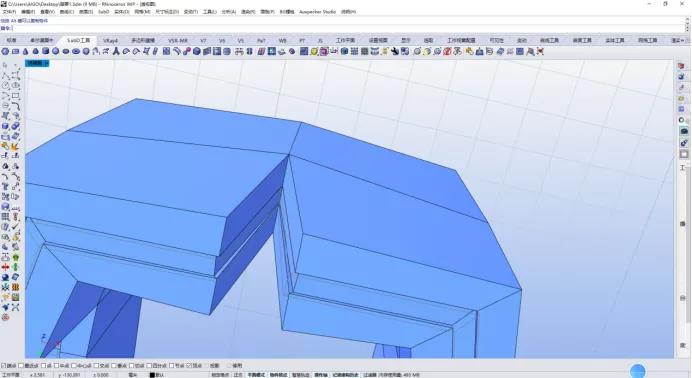

11、由于我们斜角处理之后这边变成六边面则我们插入边把它做成两个四边面

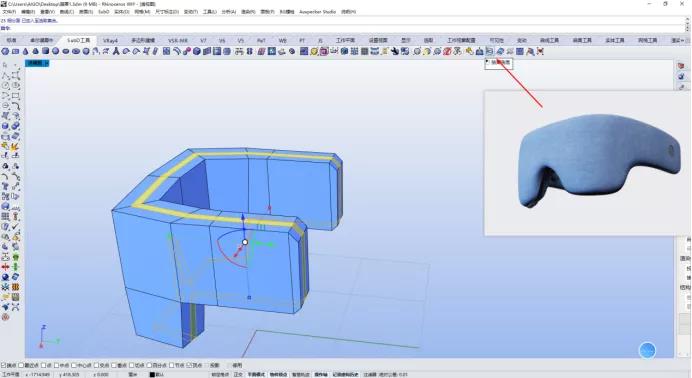

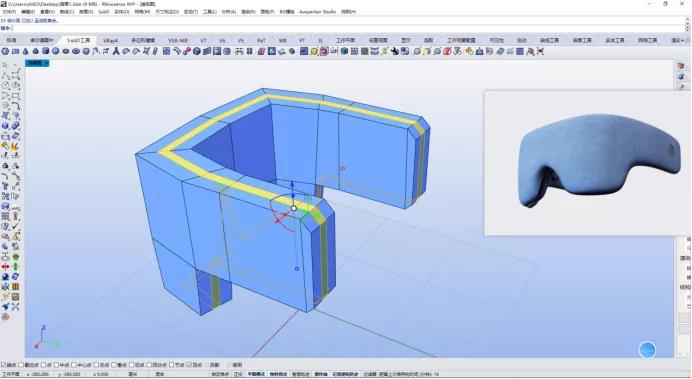

12、选取中间的线段插入边缘得到中间的一根线

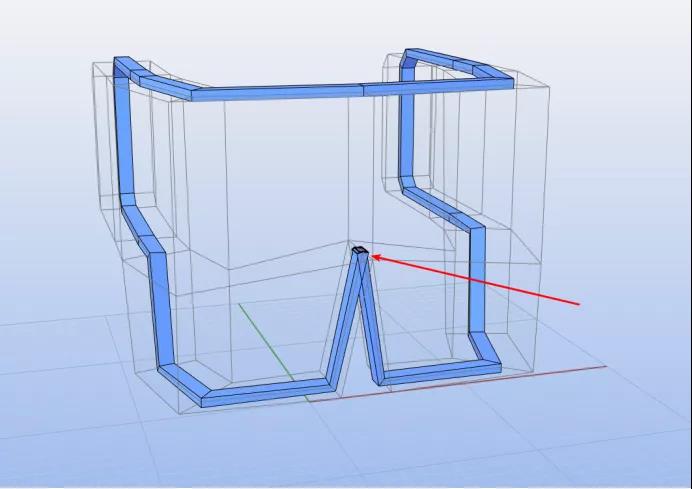

13、将之前的这一根线段利用斜角变成两根，得到中间的这一圈面



14、抽离出中间的一圈面

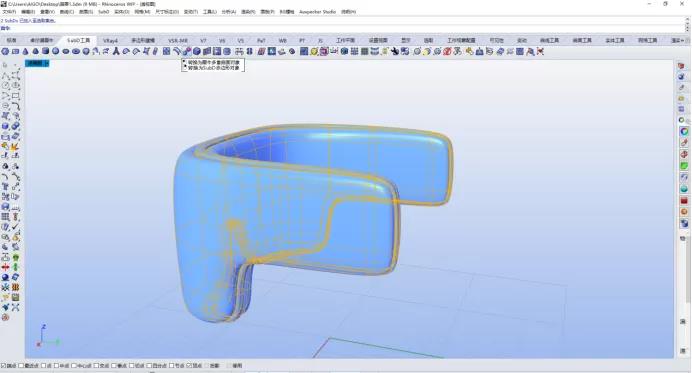

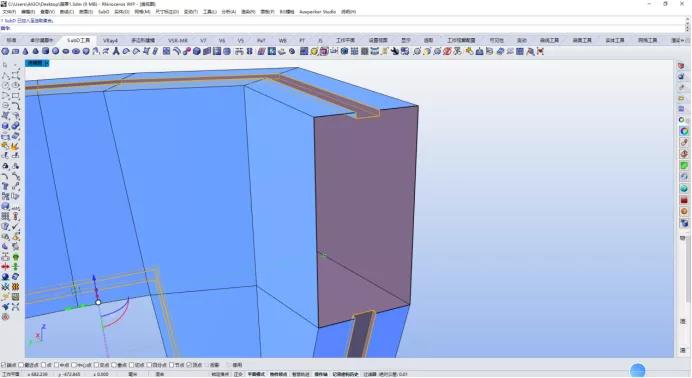

15、将这一圈面偏移厚度



16、将外圈的面删掉得到内部的凹槽



17、和外面的主题进行组合



18、将下面的一圈面抽离出来并偏移出厚度得到皮条

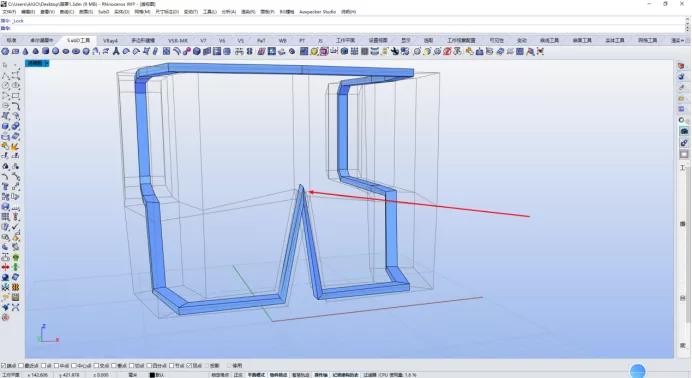

19、镜像后对皮条下方进行修整，可以利用缝合

undefined



20、将眼罩下端也进行缝合

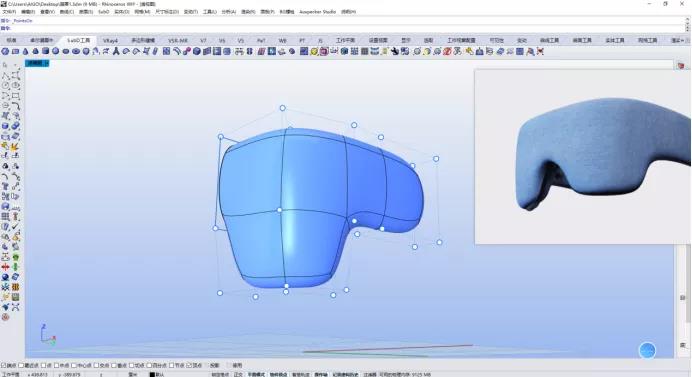

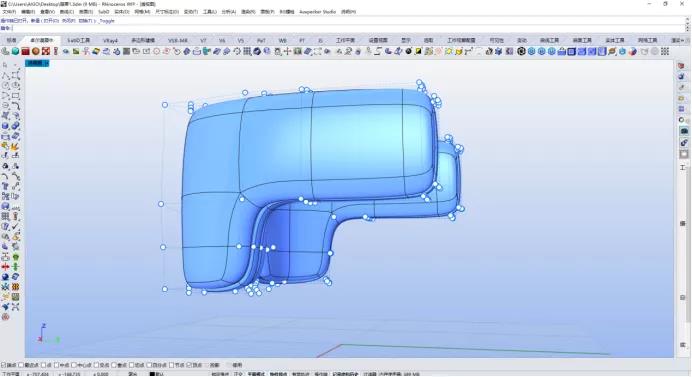

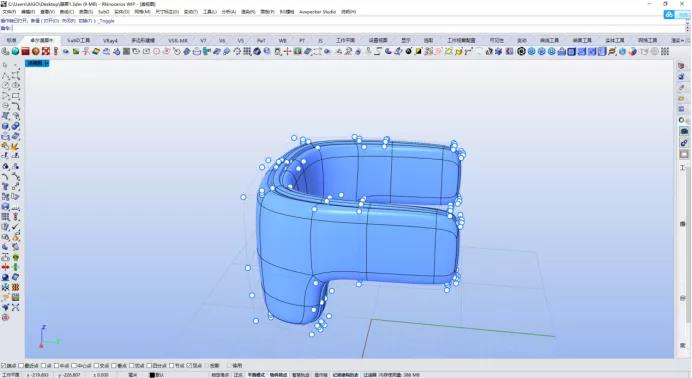

21、打开控制点，继续调整眼罩的造型

undefined

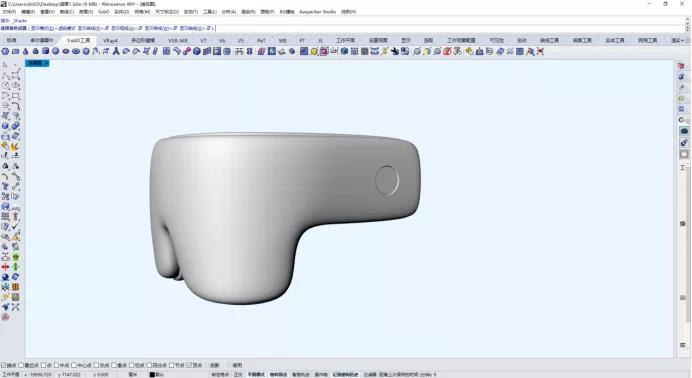

22、subd面转成犀牛的面并把按钮做了

undefined



23、导入到ks中

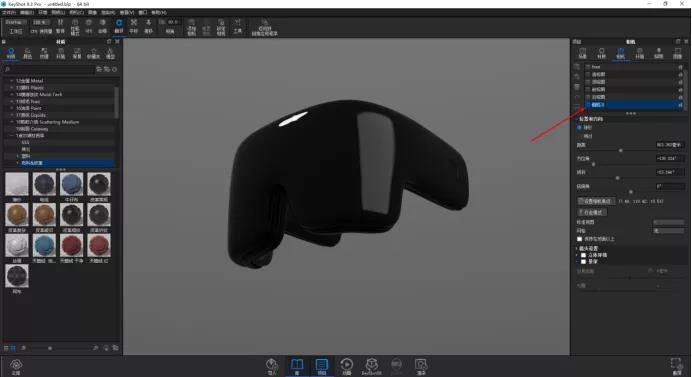

24、我们首先要确定的是要渲染的角度及视角，找好之后添加一个相机

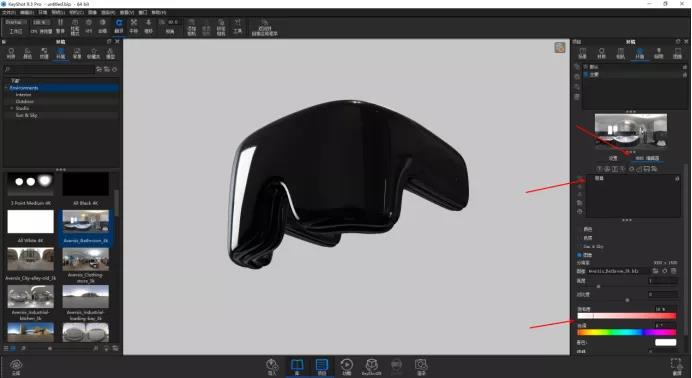

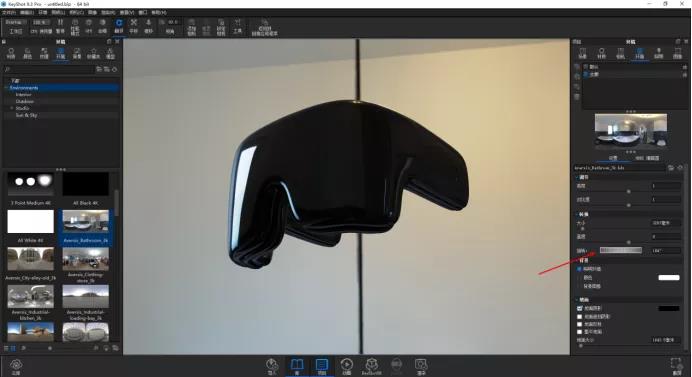

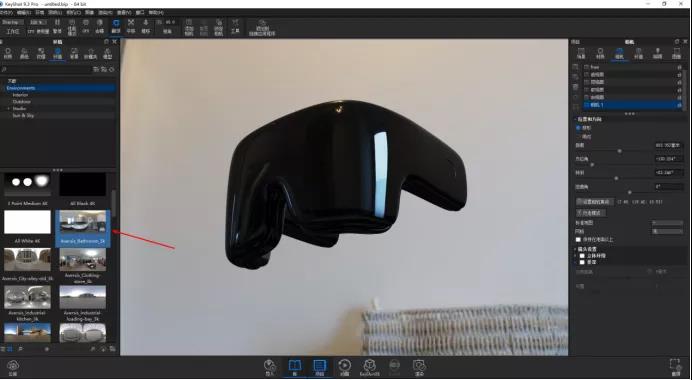

25、加入一个环境光




26、旋转环境光调整主光照的位置

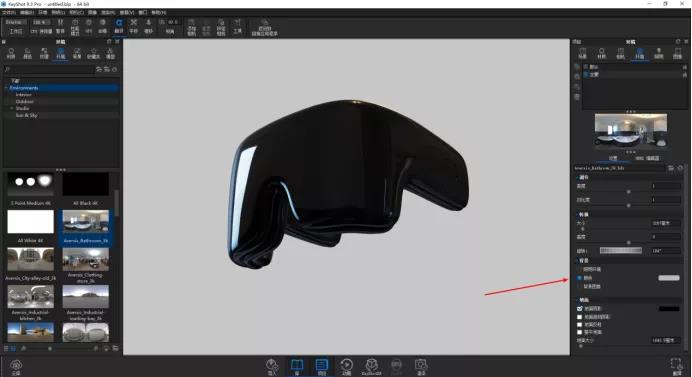

27、将背景调整成颜色，灰色



28、由于整个环境光偏蓝，则我们再把环境里面把饱和度调低

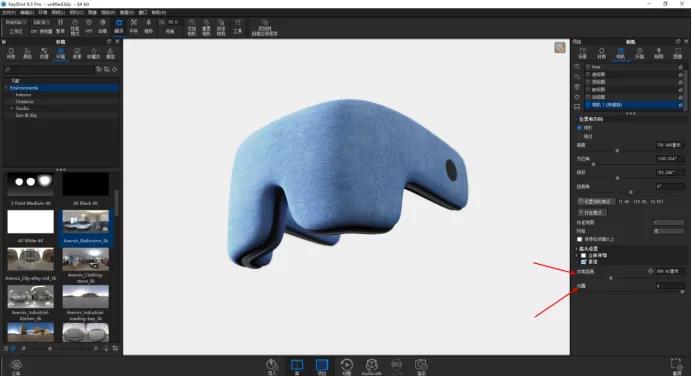

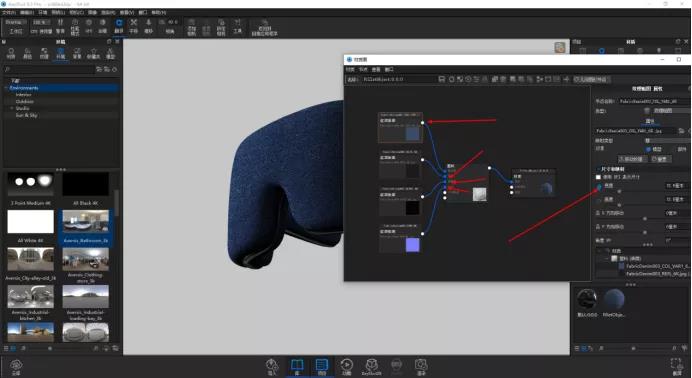

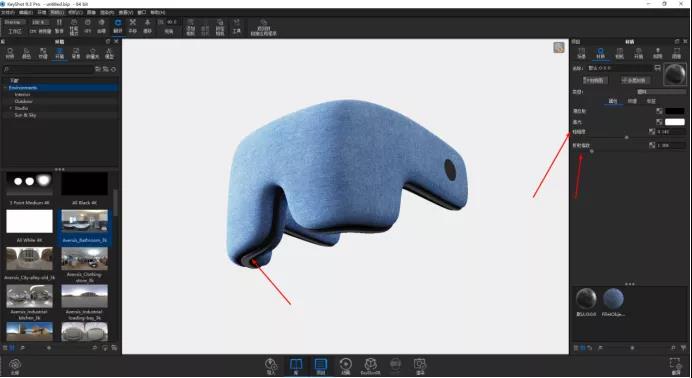

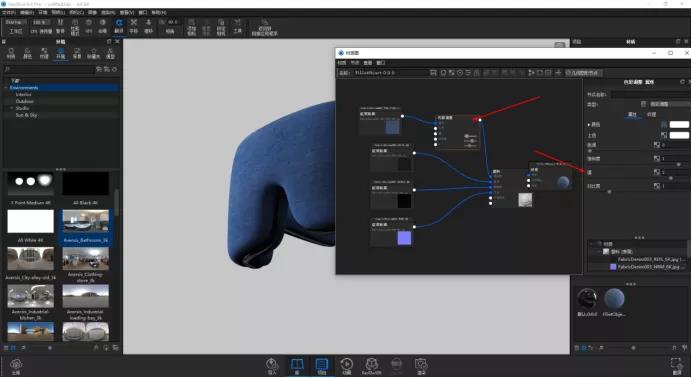

29、开始做布料材质，把我们之前准备的贴图拖进材质图里面并对应连上，调整所有贴图的大小



30、由于整个材质偏黑，则我们在中间连一个色彩调整并提高色彩调整里面的值的大小，值越大材质越亮

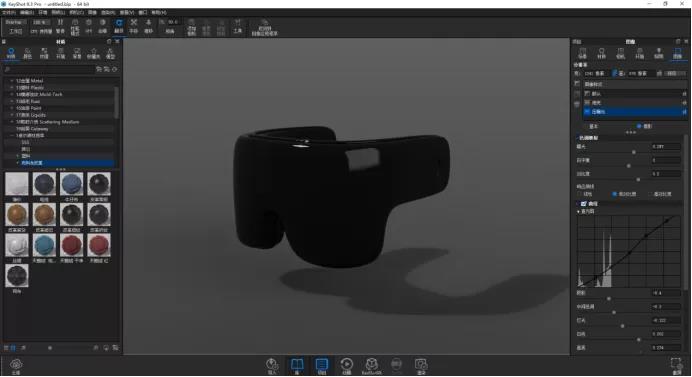

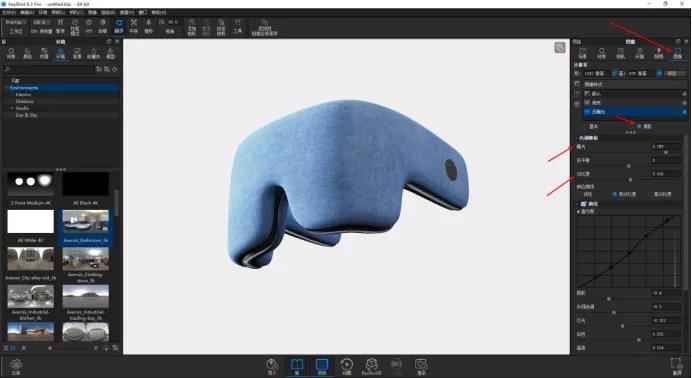

31、我们再调整下图像里面的参数，把图像调整成摄影，并提高曝光及对比度



32、调整皮质材质



33、对相机加上景深

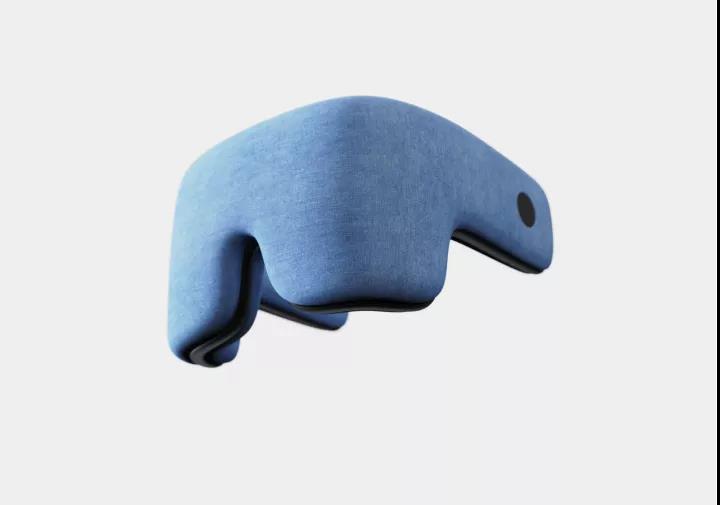

34、最终效果如图如下




眼罩模型领取方式

关注站酷账号

添加 drowm1053

备注站酷就好啦
