【教程】 犀牛7#Baccarat水晶熊高阶机理表皮建模
犀牛高阶教程
建模渲染教学视频可关注
◾B站：卓尔谟工业设计小站
◾视频号：犀牛KS部落
教程：果仁老师 / 编辑：泡芙
建模分析

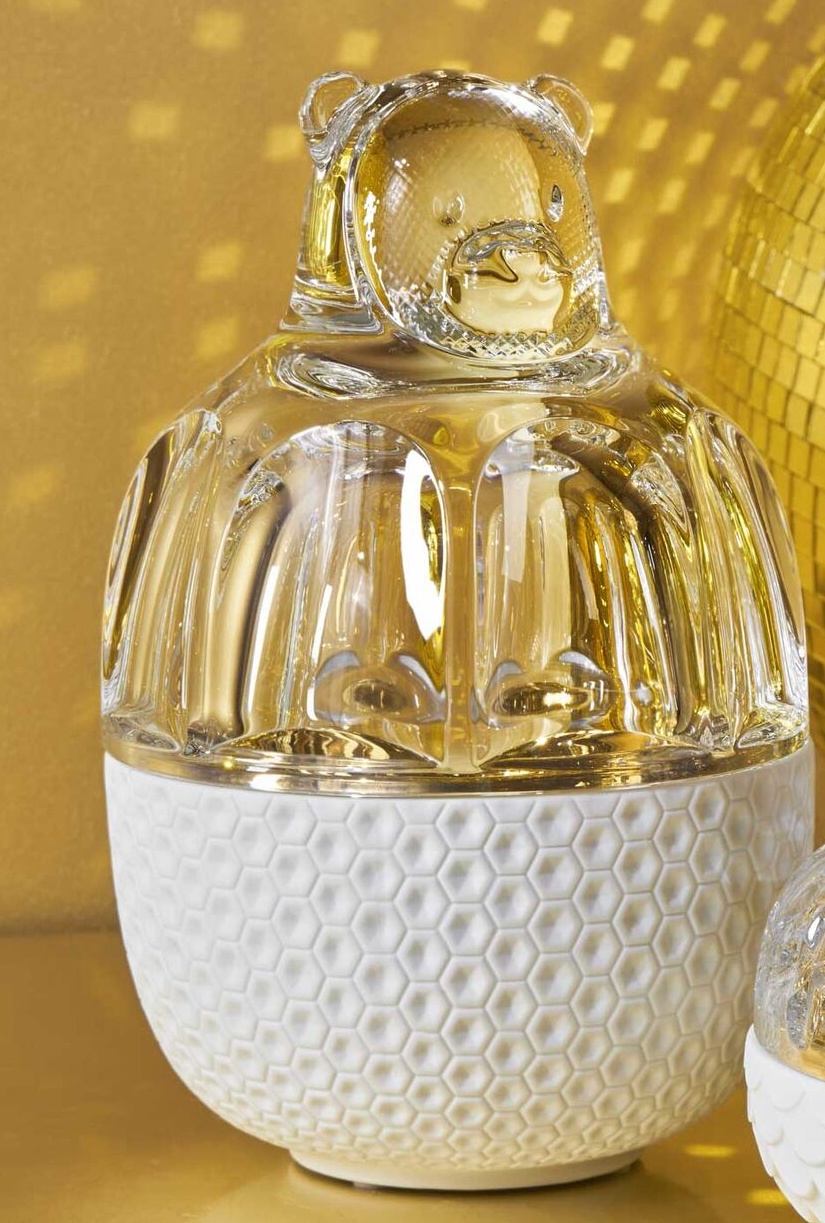

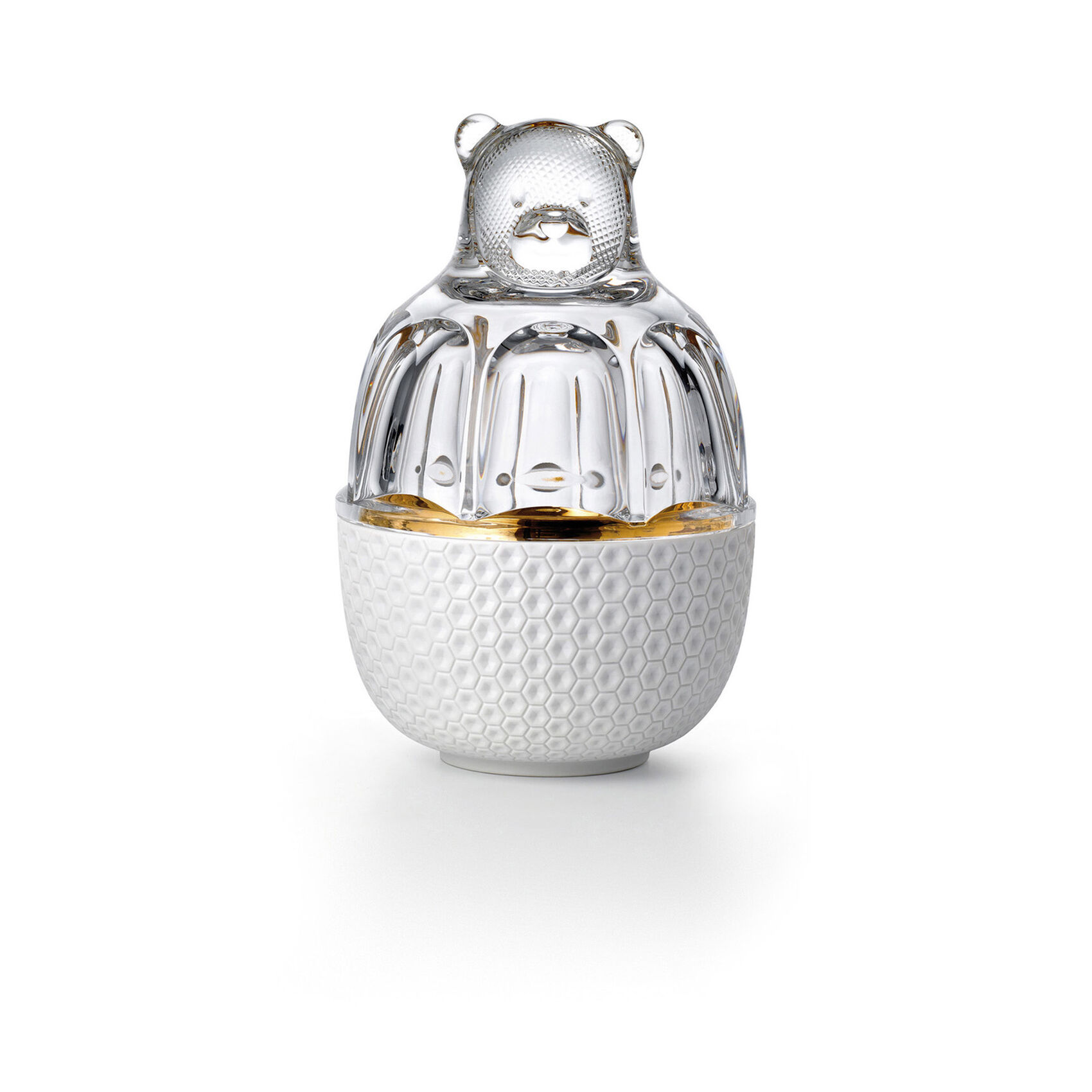

本次教程的主角是一个价格昂贵的水晶熊摆件模型。这个案例造型比较综合，大型体简单，但也有类似嘴巴鼻子这类Nurbs较难处理的有机造型，同时也有着大量的表皮肌理，非常适合拿来进行建模练习。模型整体可以通过旋转成型以及混接的方式完成，嘴巴鼻子也可以，但是使用SUBD会更加方便调整造型，因此本教程中结合了两种建模的方法。最后肌理的部分则需要在Grasshopper当中制作了。
建模步骤
01、导入背景参考图，对齐到中心。

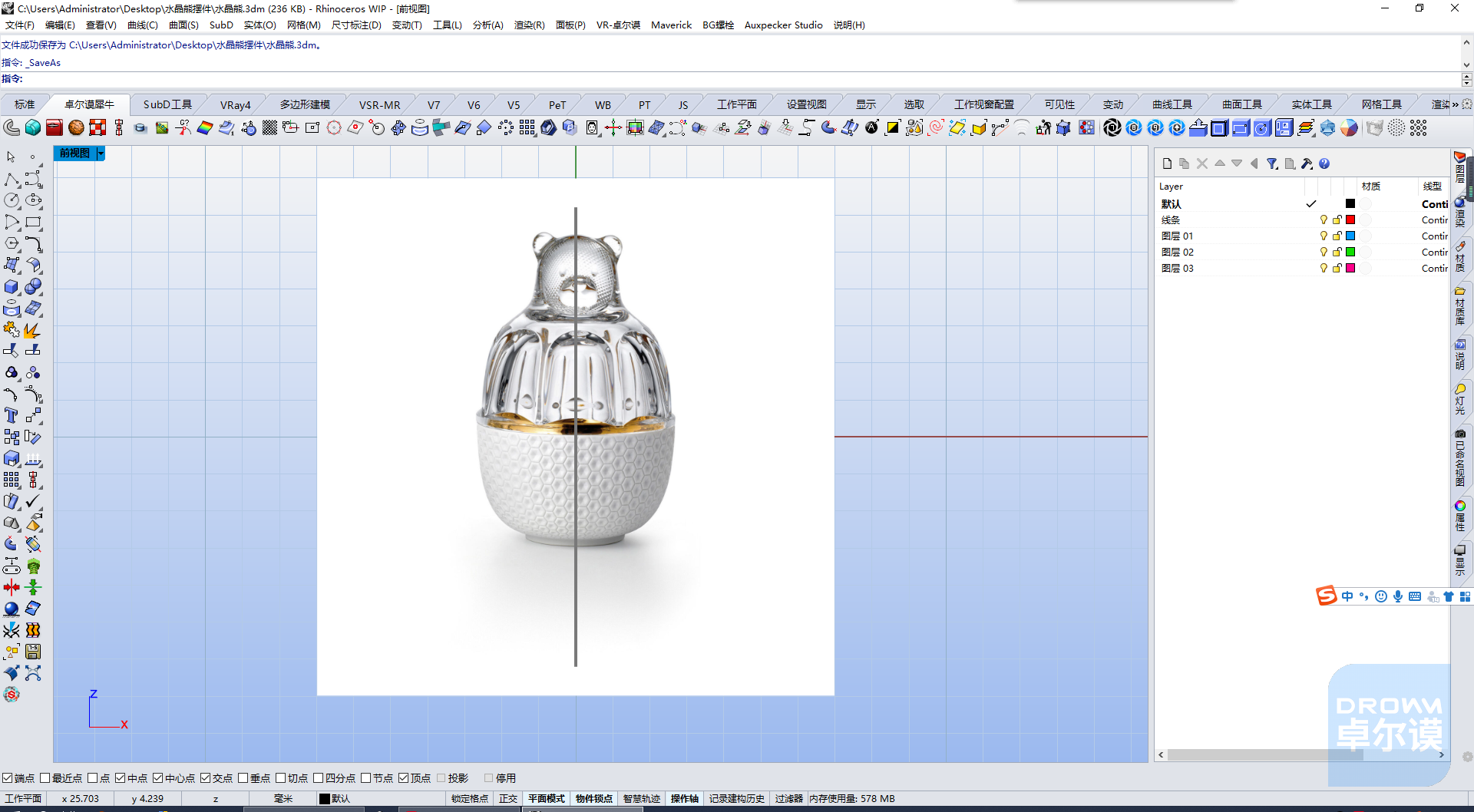

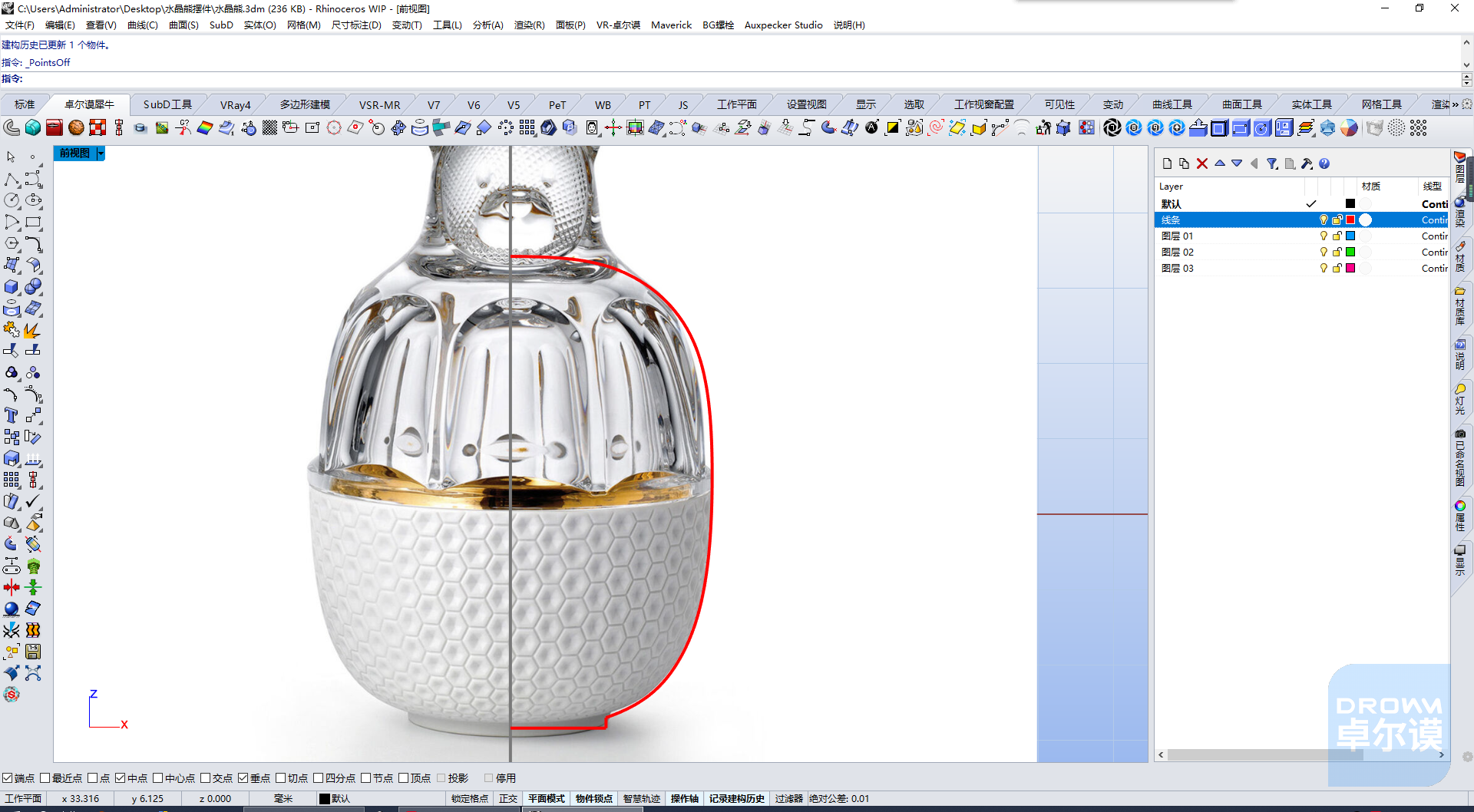

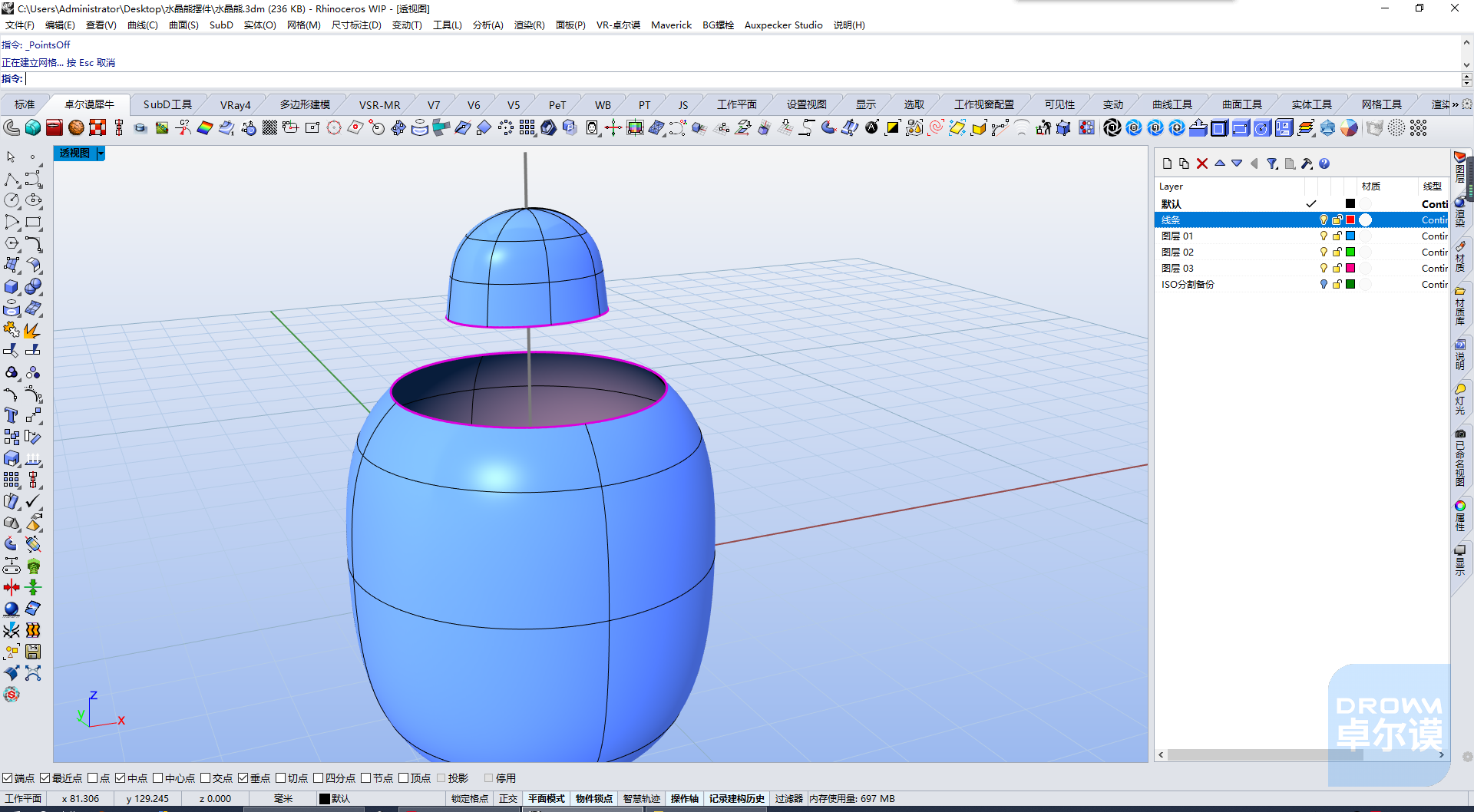

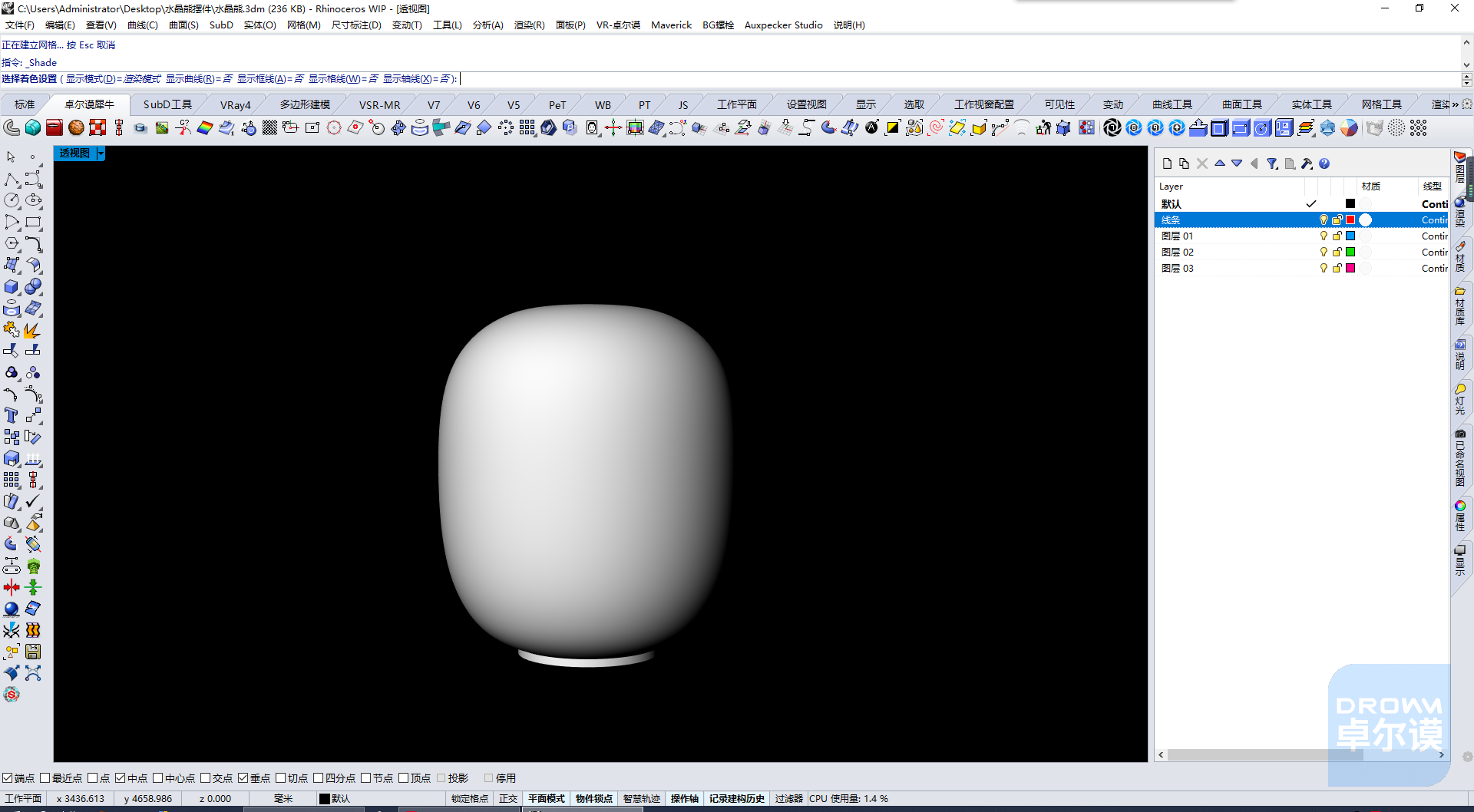

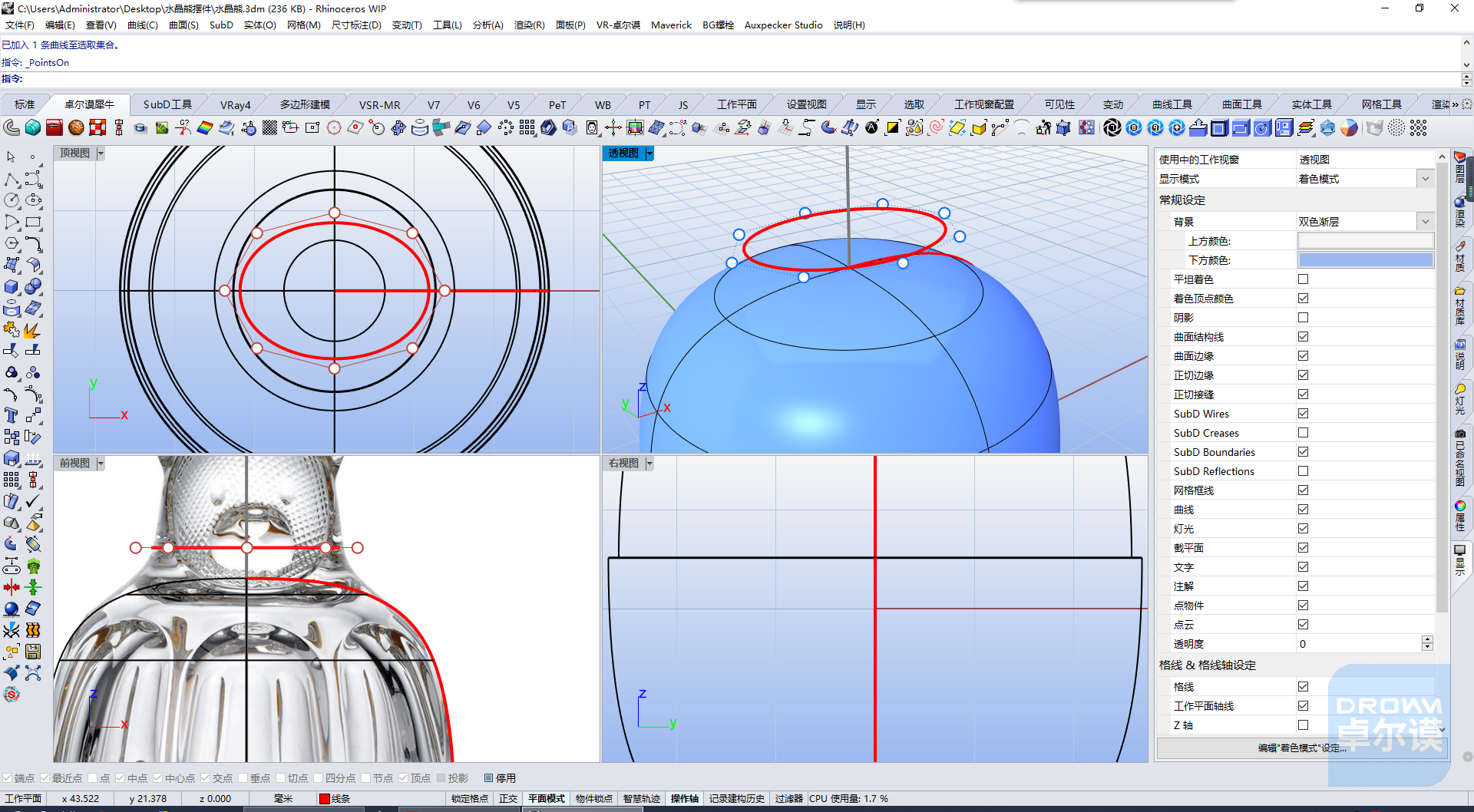

02、先画出熊身的轮廓线，旋转成型得到主体。

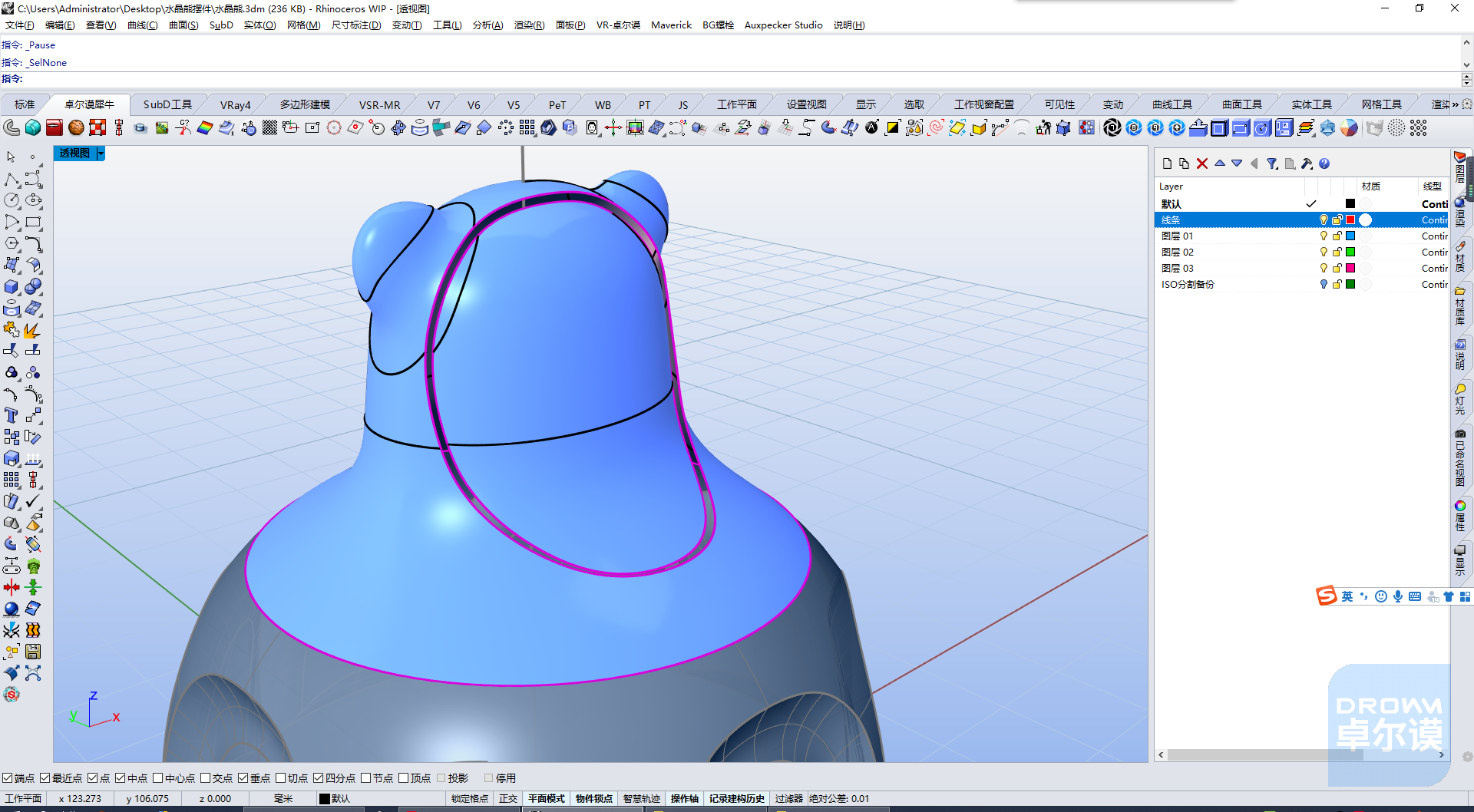

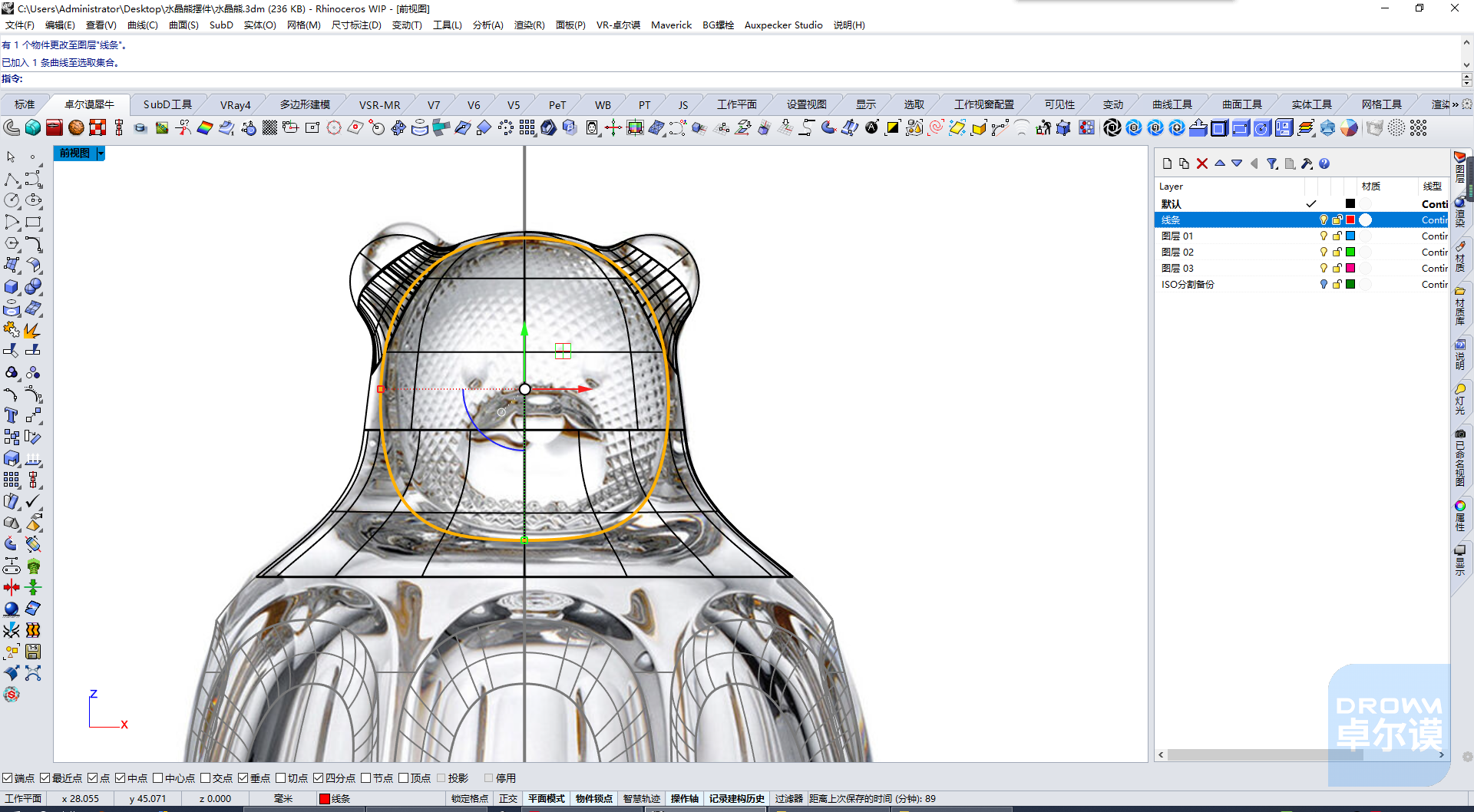

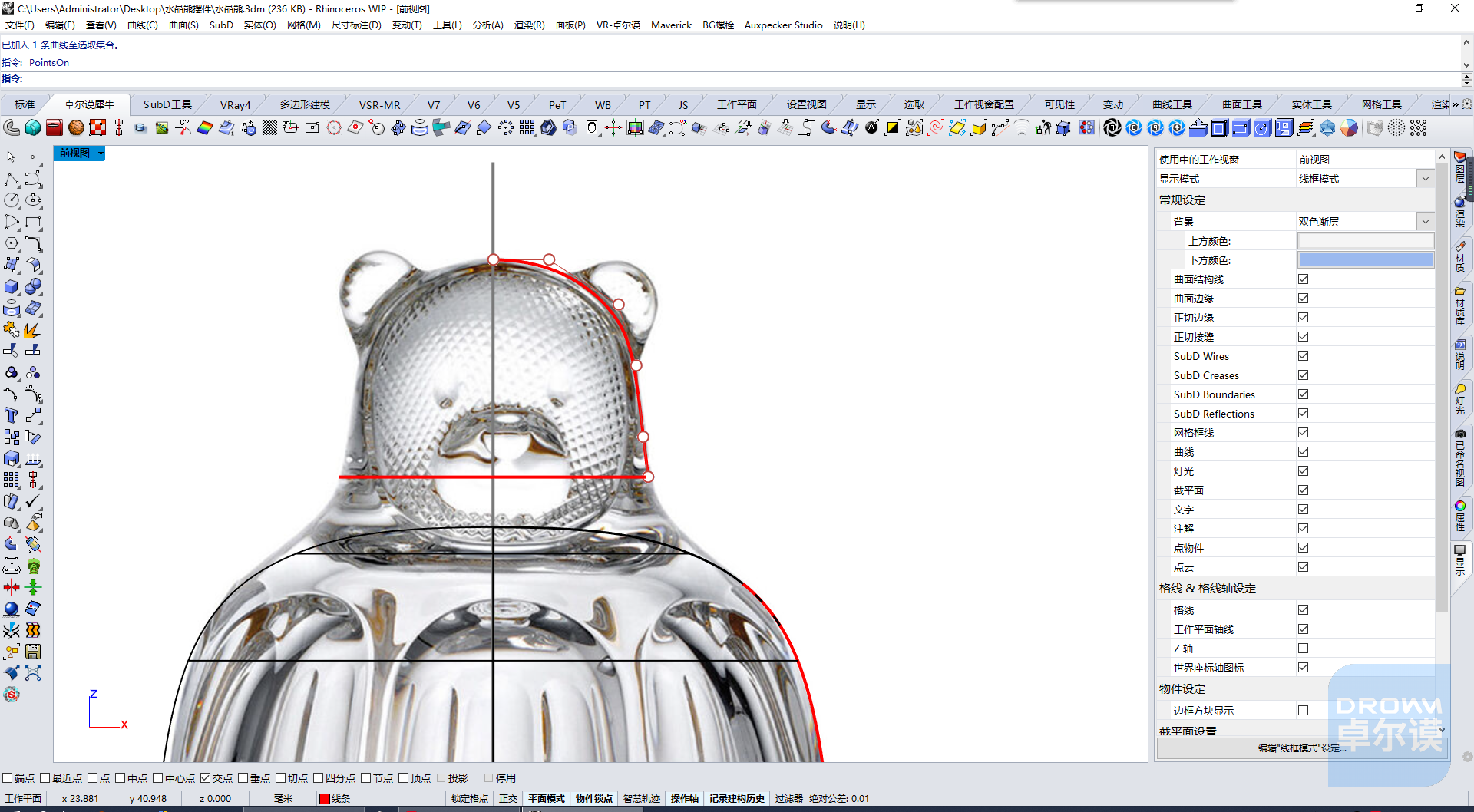

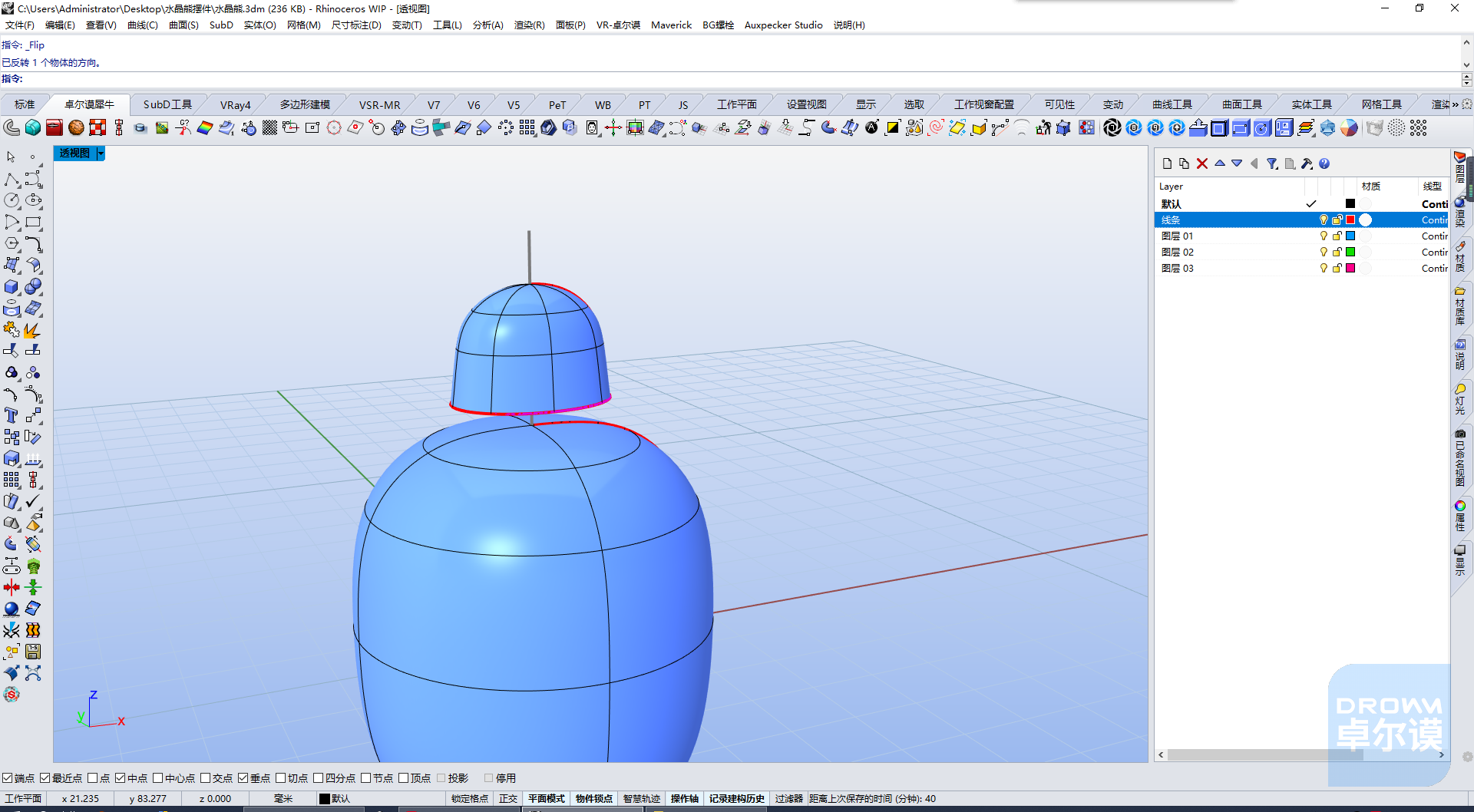

03、在顶部画出5阶8点的可塑形圆，调整熊头的造型路径线。接着画出熊头的轮廓线，此处先忽略耳朵的造型。接着沿路径旋转成型做出熊头，可以打开控制点微调。

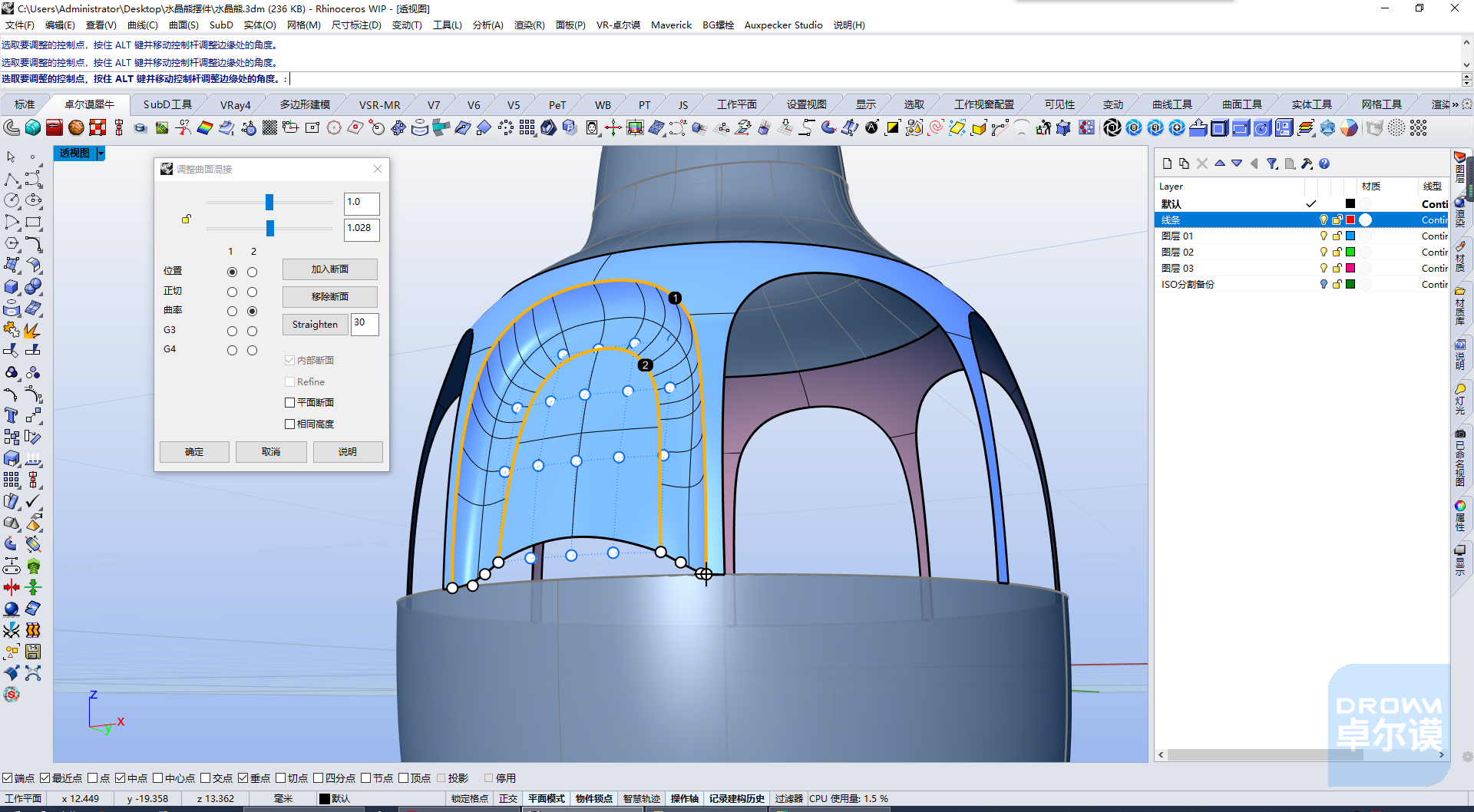

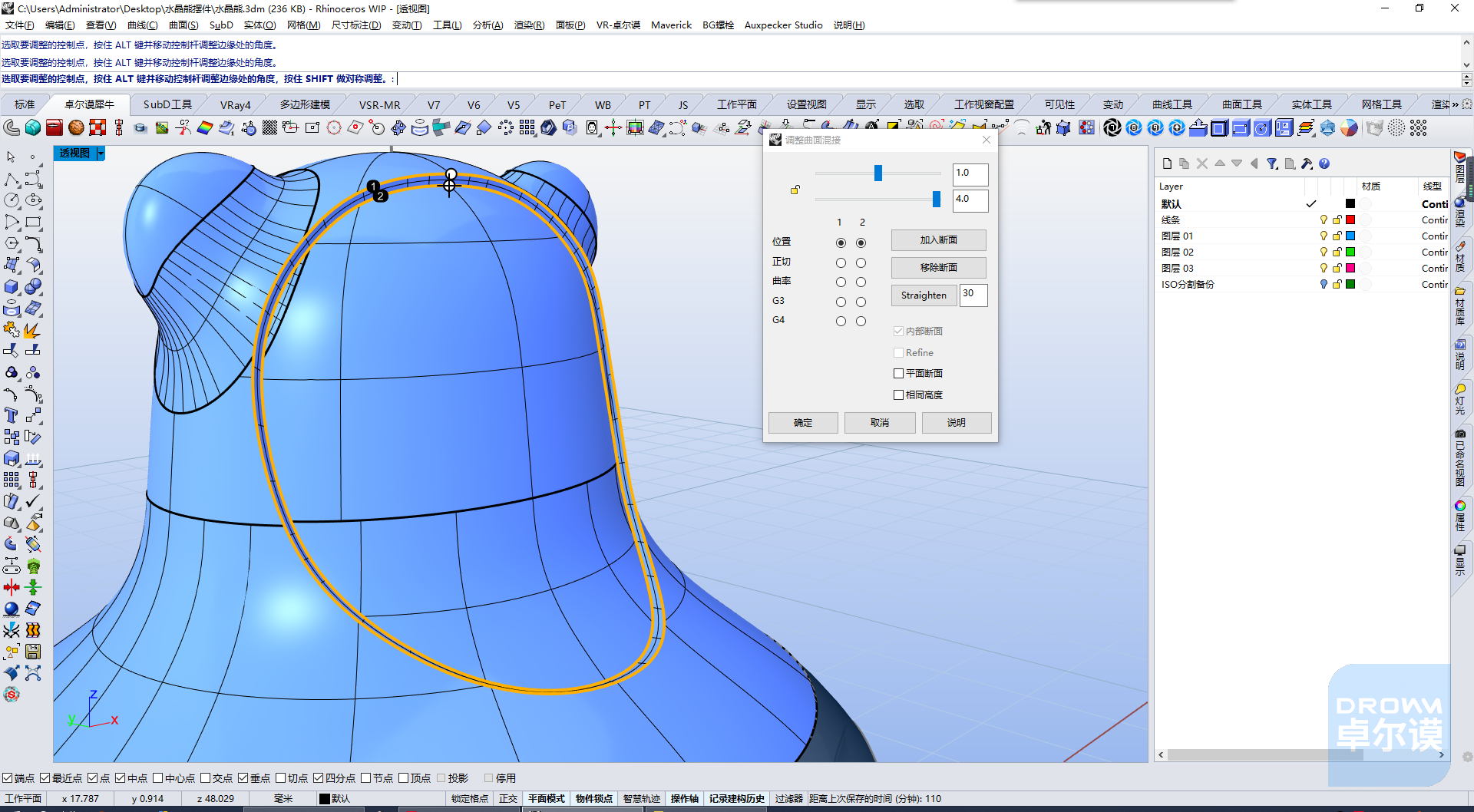

04、在熊身合适的地方进行ISO分割，为混接曲面做准备。接着混接曲面，做出熊身熊头的连接。这里要注意的是因为熊头整体是扁的，所以才要用这种方式制作，如果熊头也是圆形，则直接一体旋转成型即可。

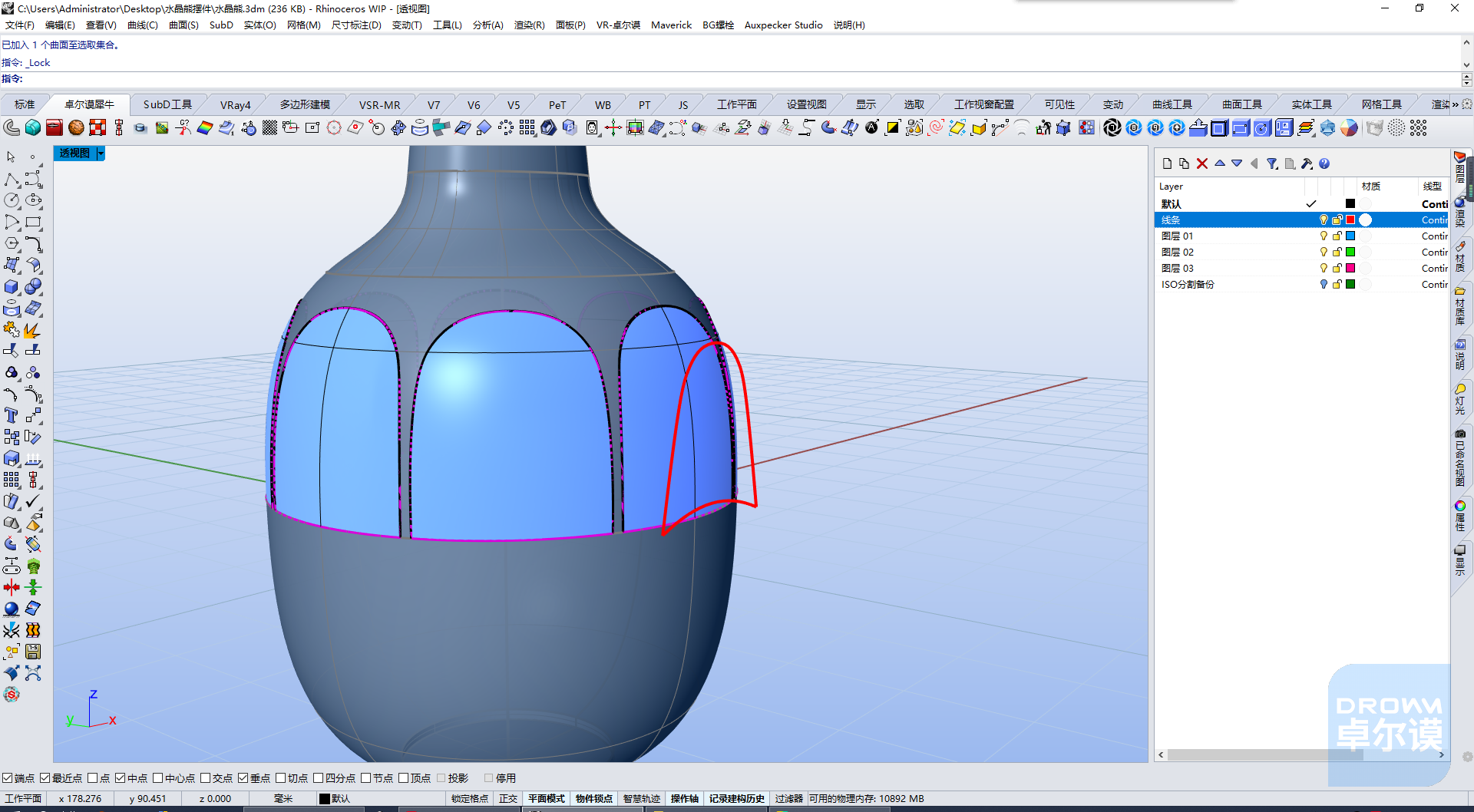

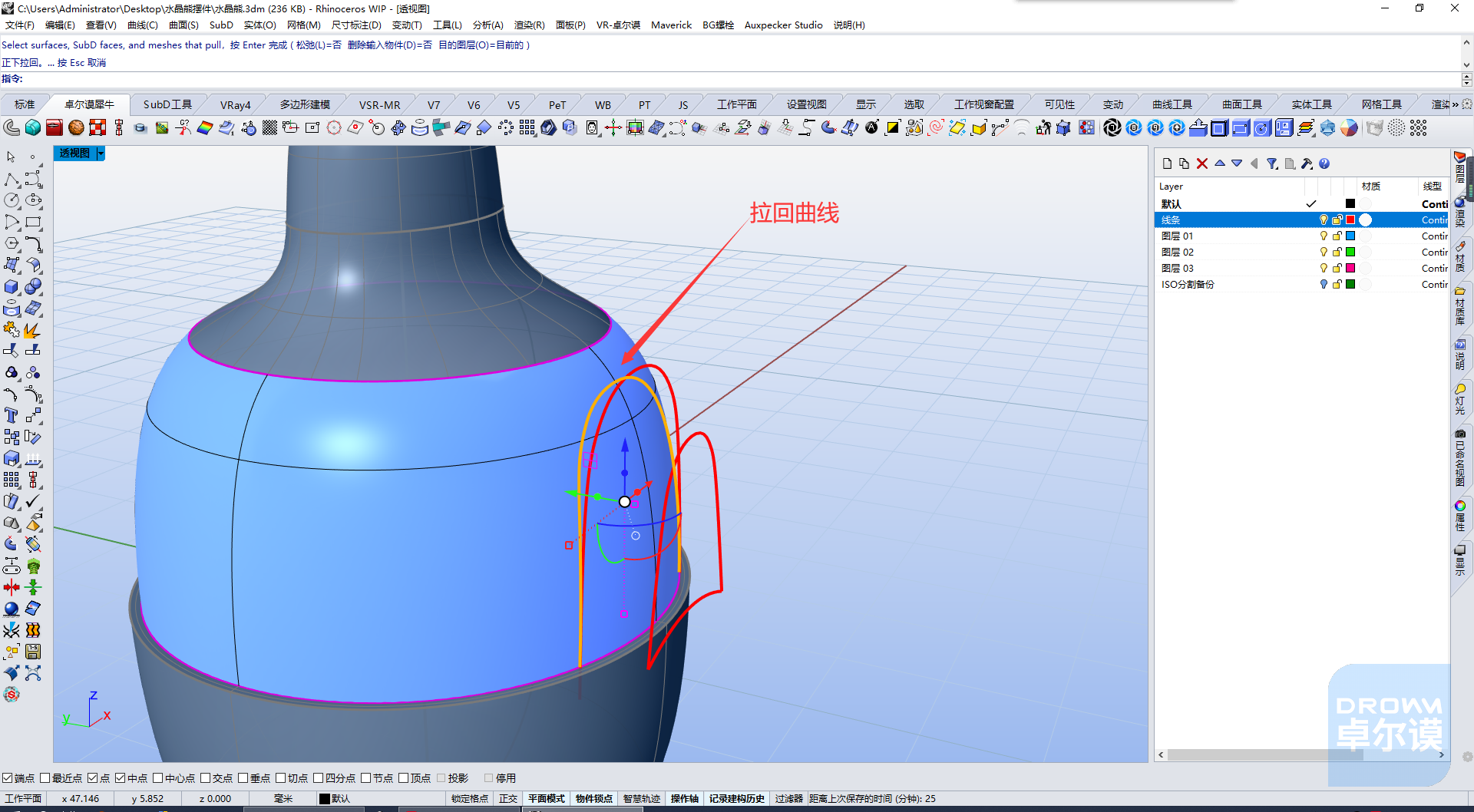

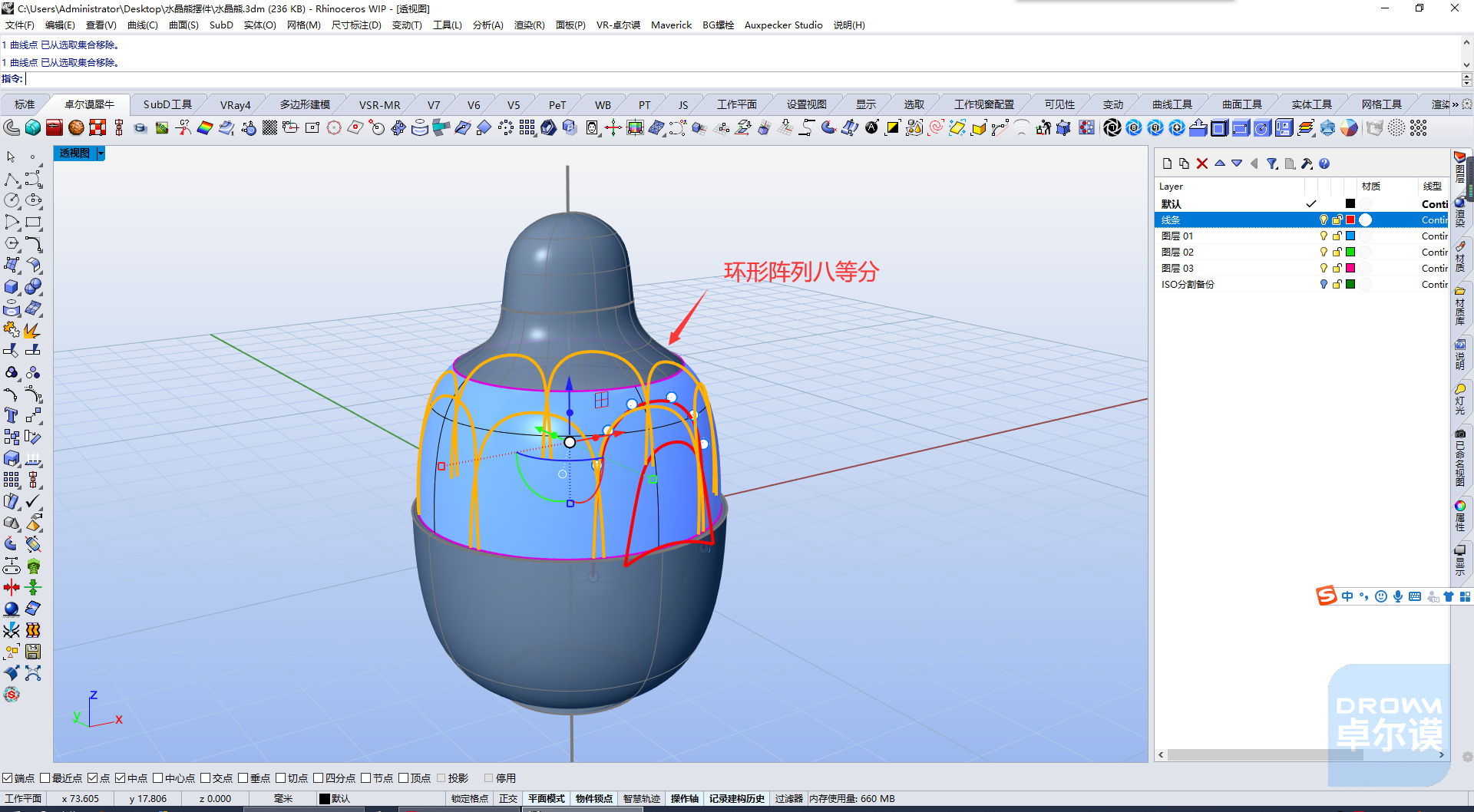

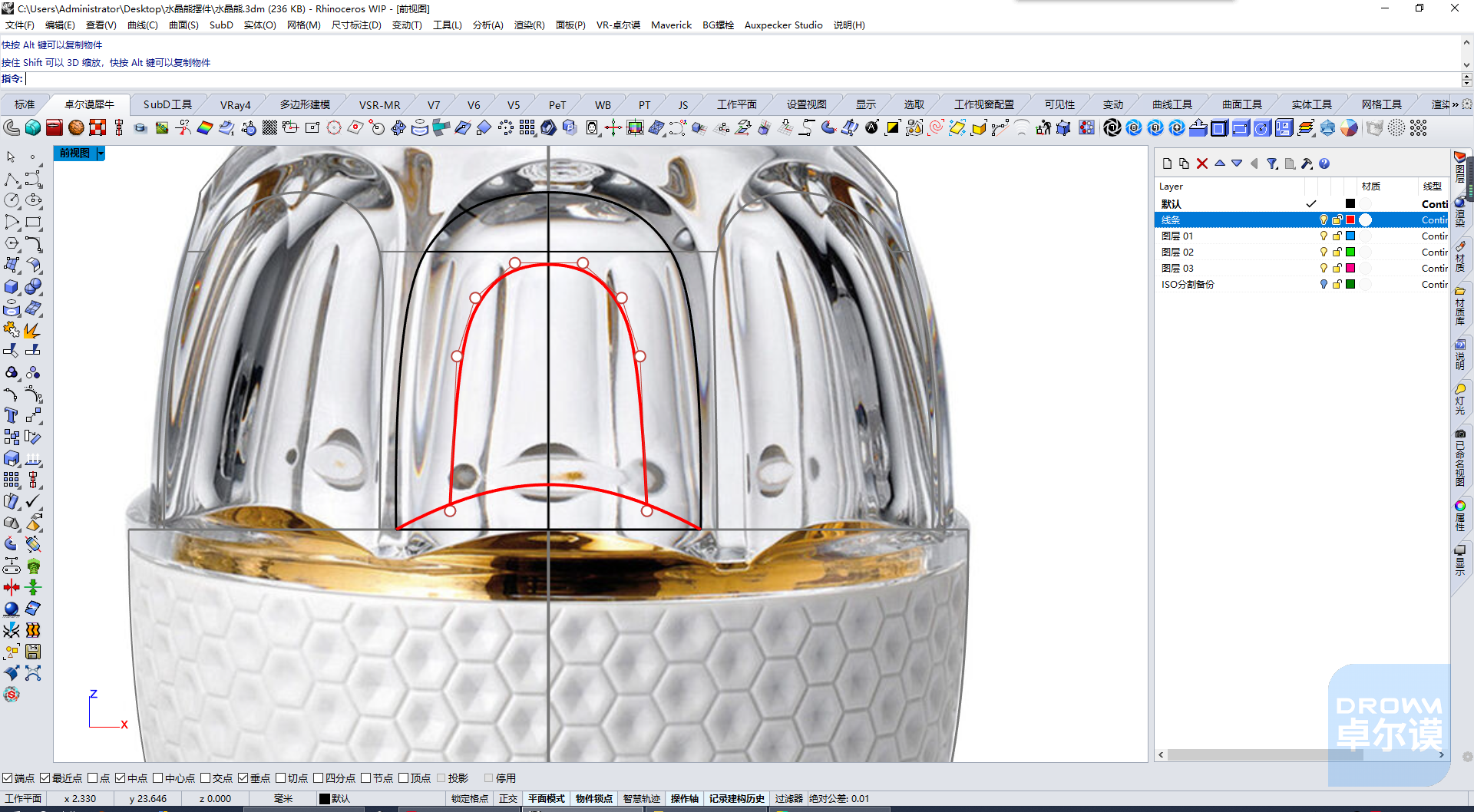

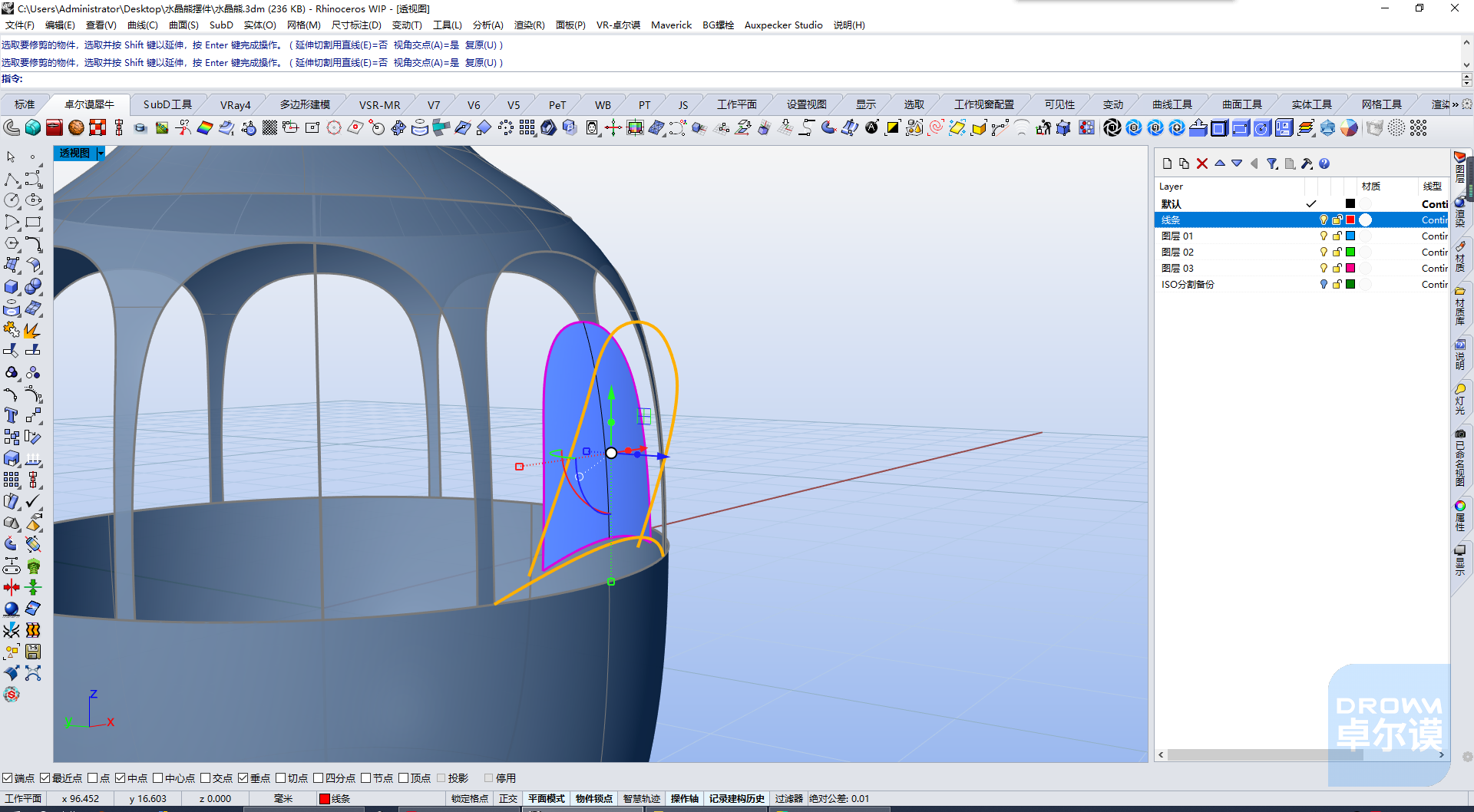

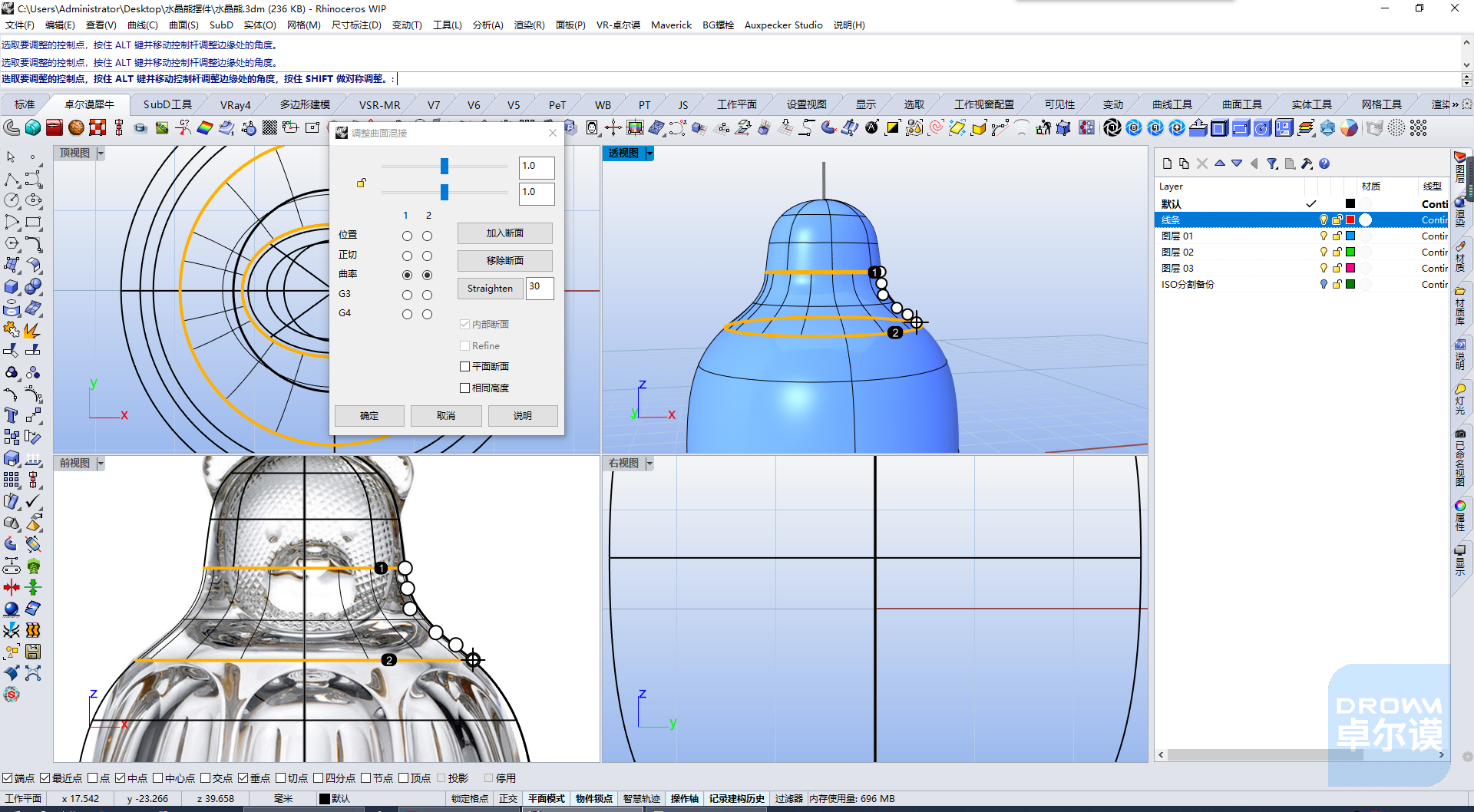

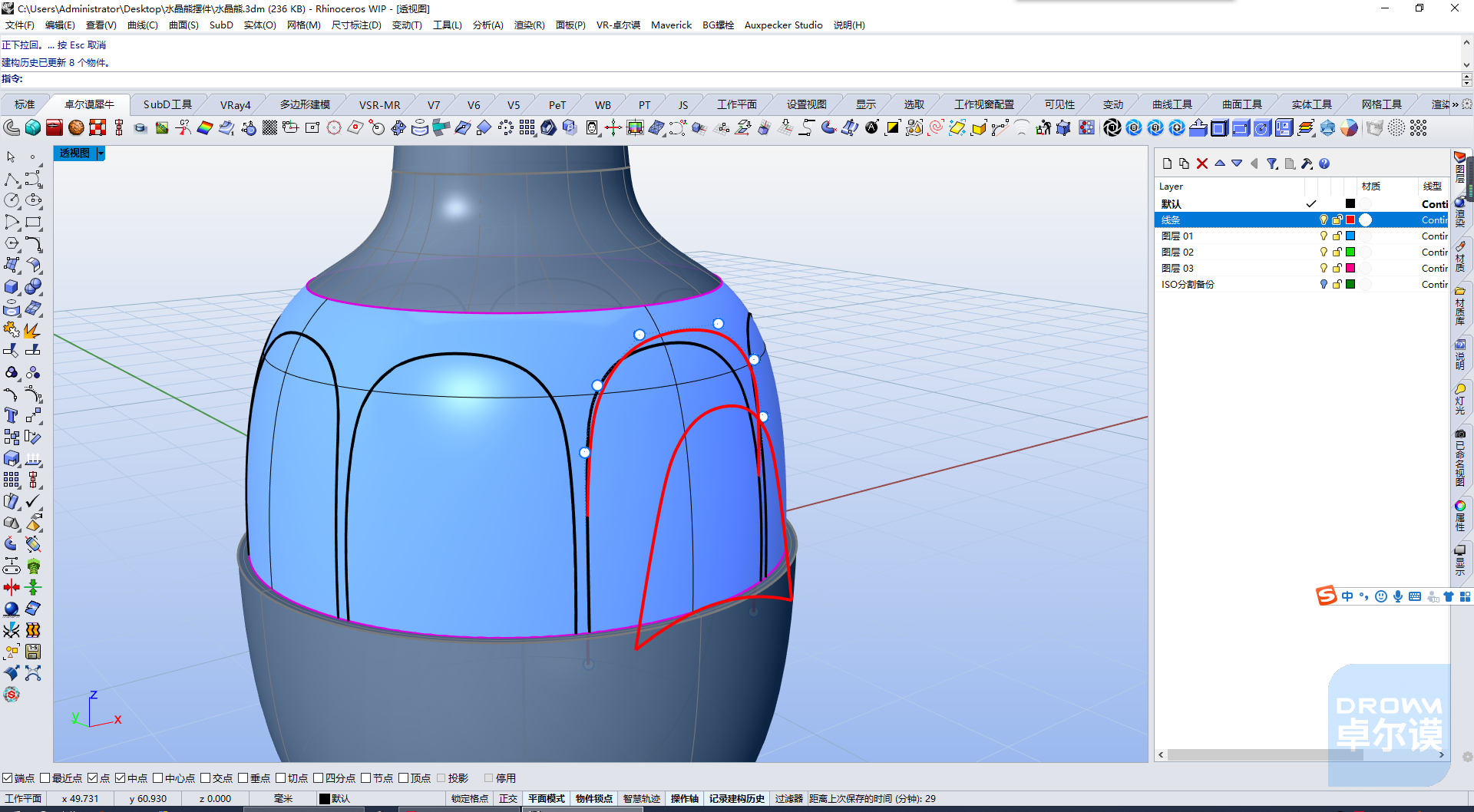

05、接下来是熊身凹槽部分。先画出凹槽部分的造型线，然后开启记录构建历史，拉回造型线并且环形阵列8等分。然后利用构建历史，调整凹槽的造型线。调整好后将凹槽造型轮廓分割出来。

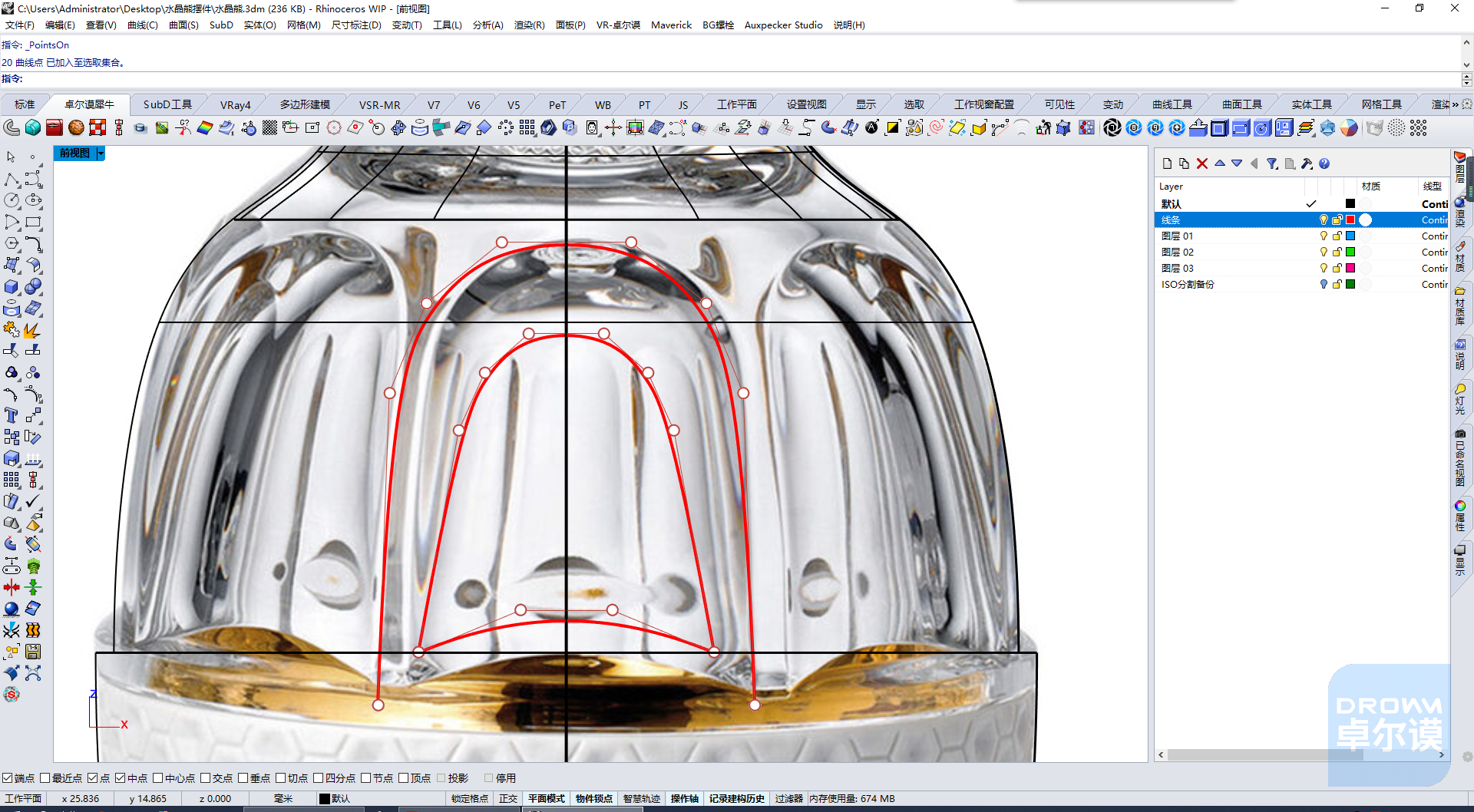

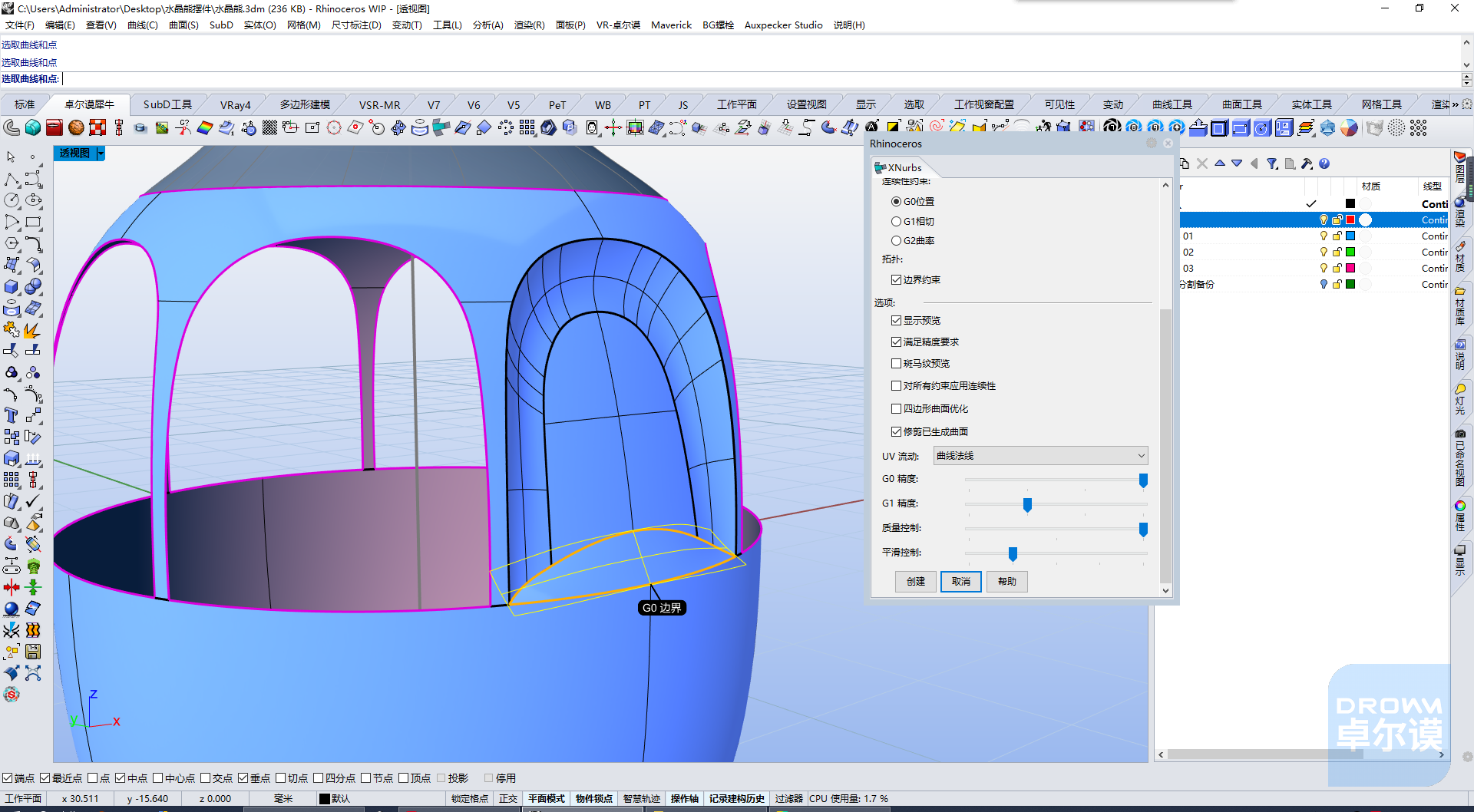

06、调整凹槽的内部造型线。调整好后将上一步分割出来的面进行切割，把多余的部分切掉。切掉后调整好内部曲面的位置、造型，之后混接出凹槽的部分。剩下的一个面则可以使用Xnurbs或者Patch补面生成。全部生成完后再次环形阵列8等分即可。

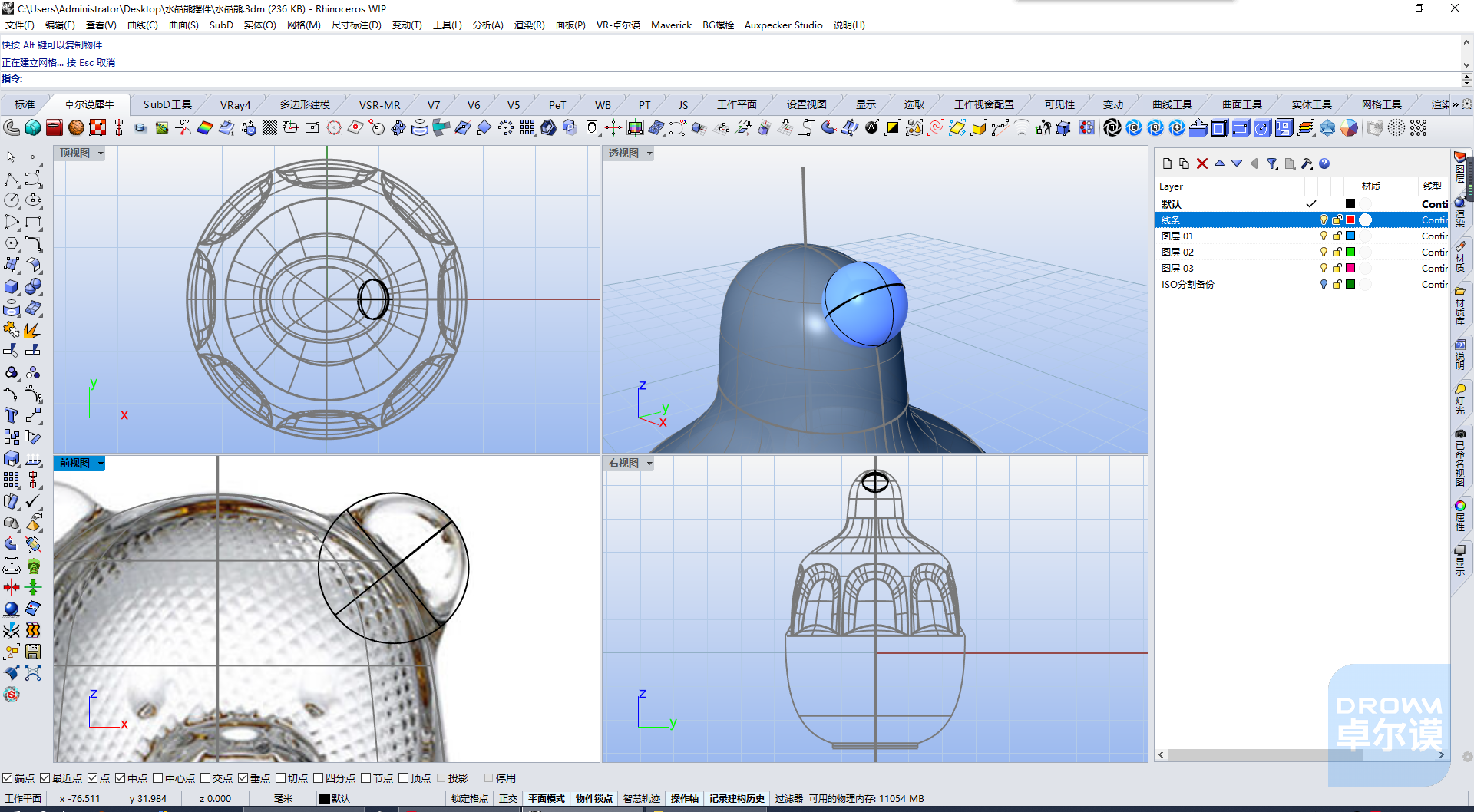

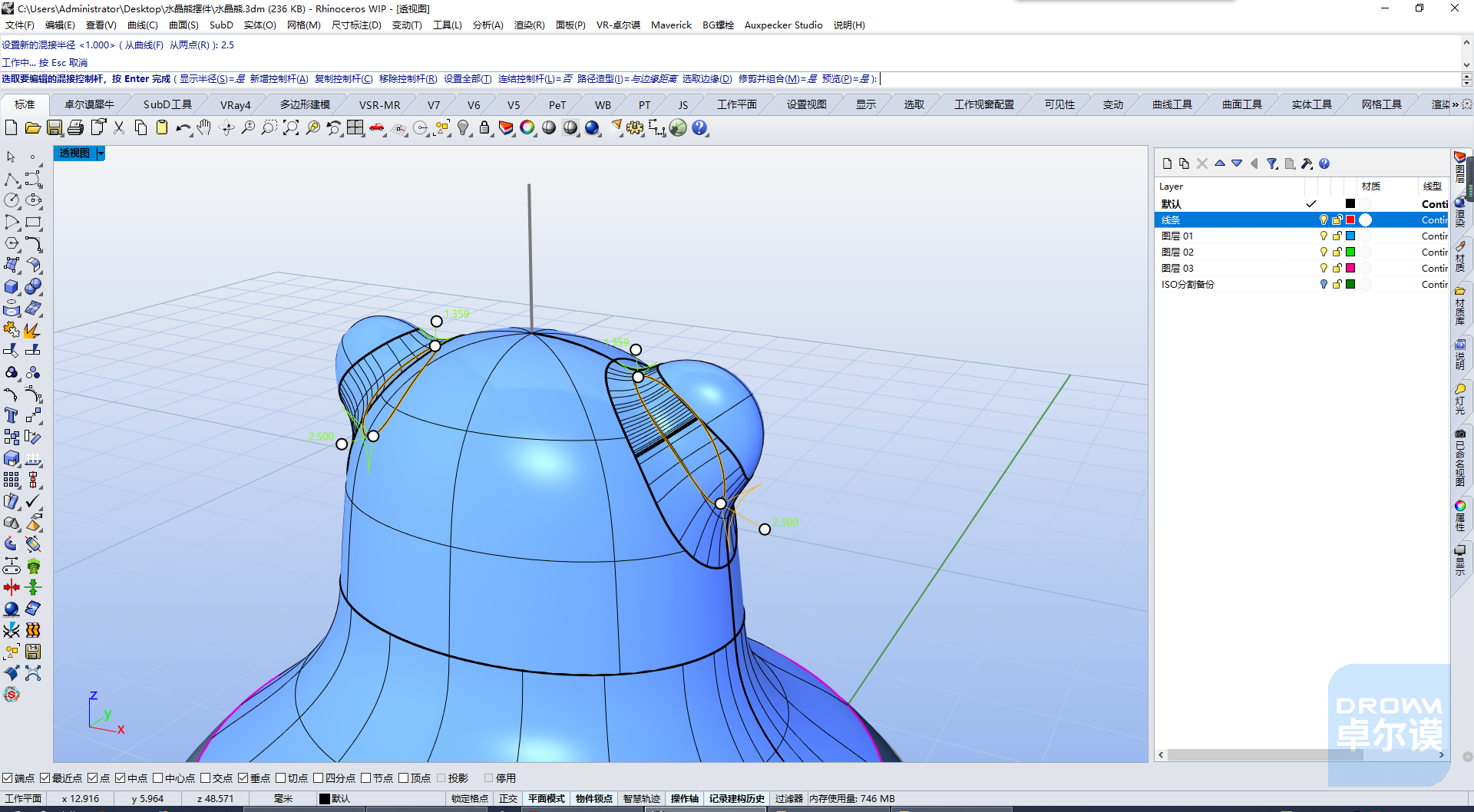

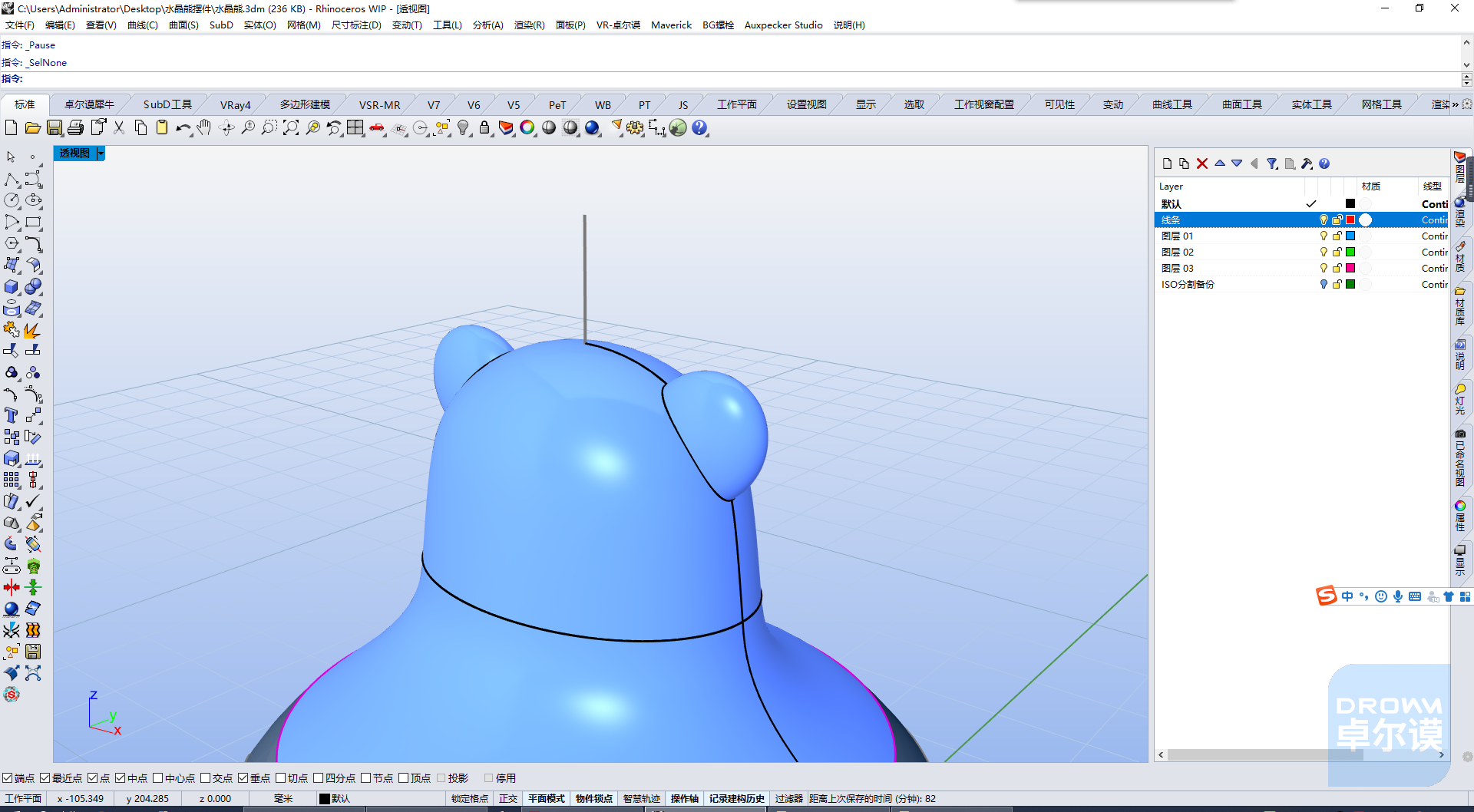

07、用球体作为熊耳朵的造型，把球体旋转、缩放到合适的大小后镜像并与熊头进行布尔并集。并集的交界处进行曲率倒角，得到熊耳完整造型。
08、画出熊面内凹部分的造型线对模型进行分割。将得到的曲面进行缩放并且调整好位置，最后将空隙混接起来，得到熊面凹陷的造型。

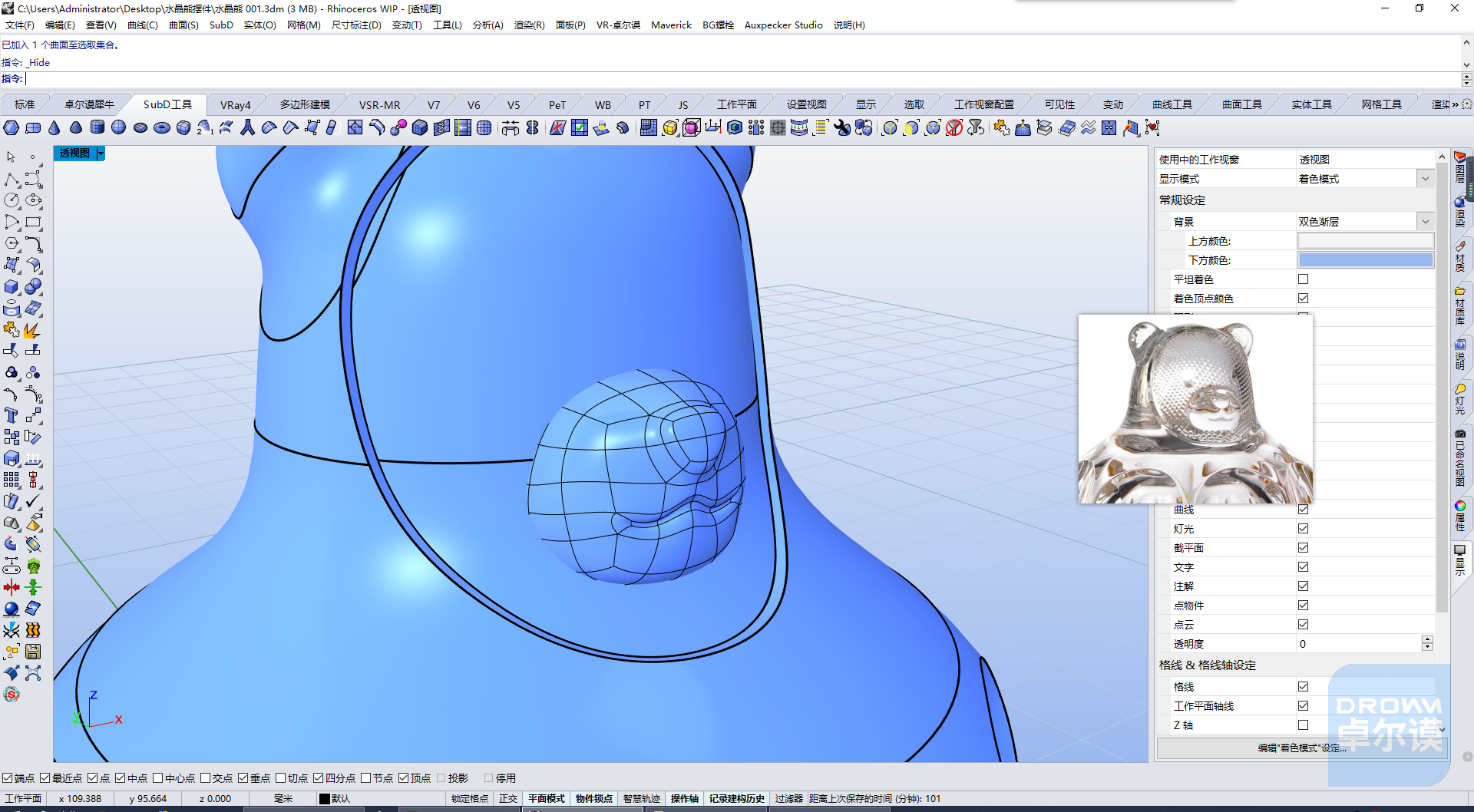

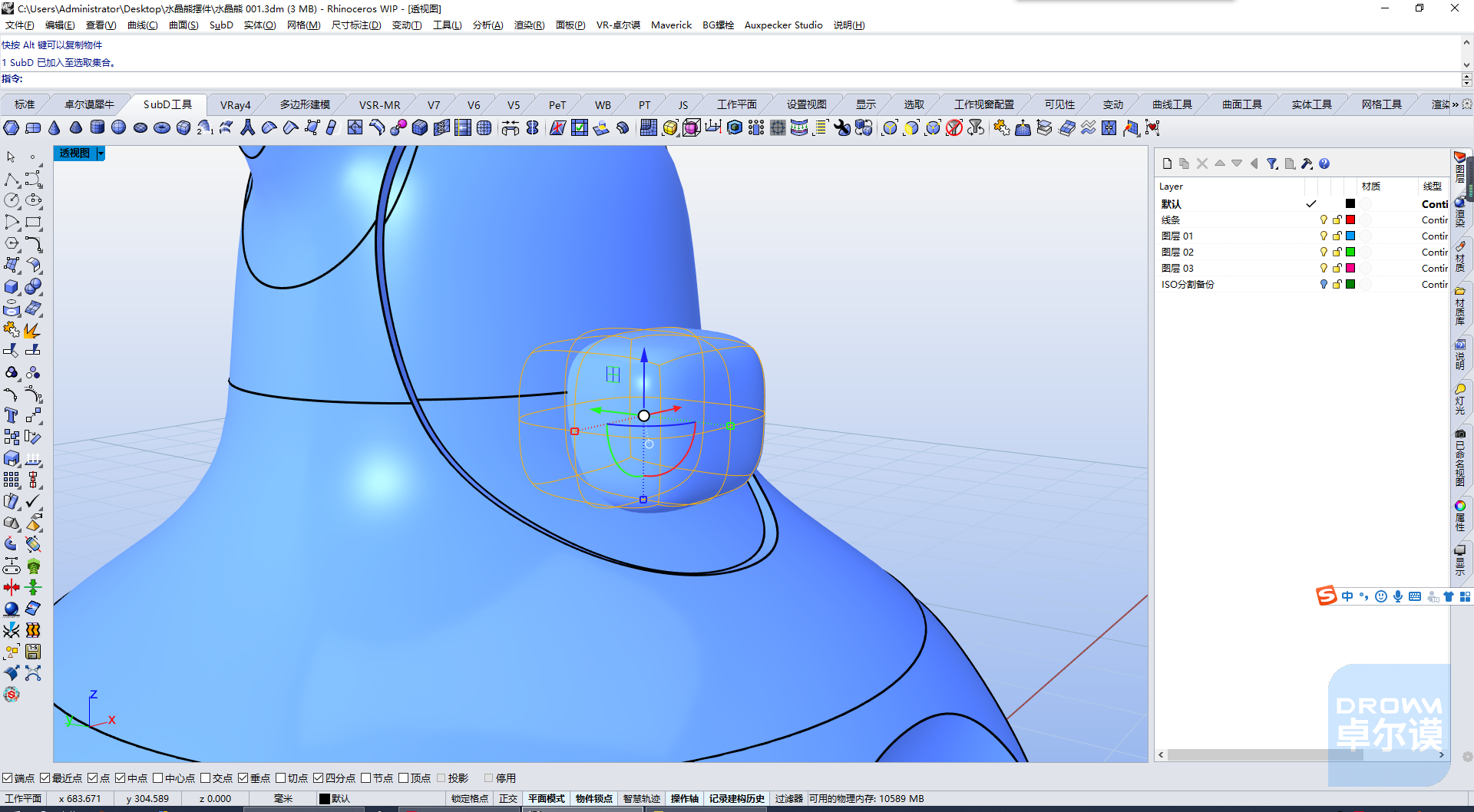

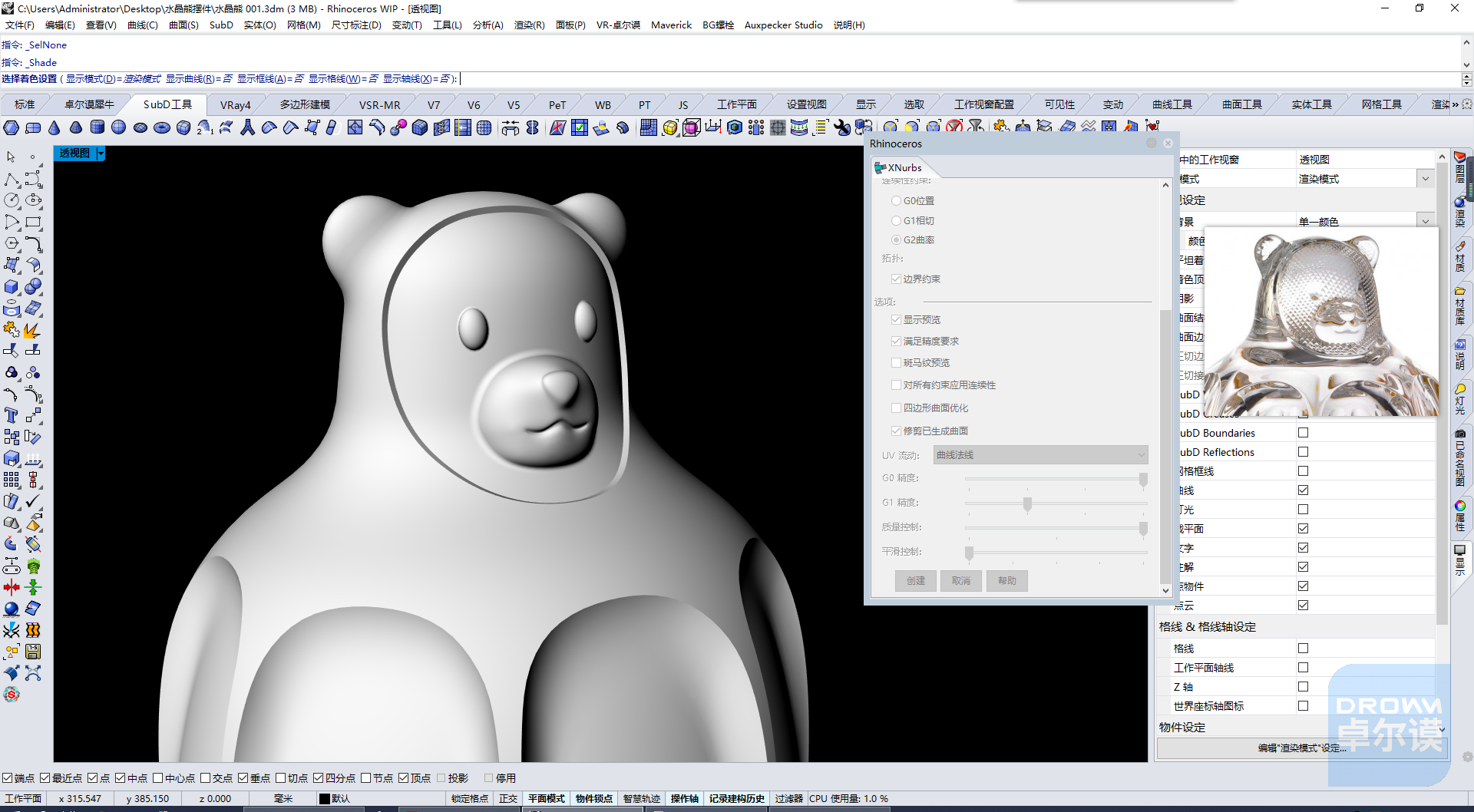

09、接下来制作熊嘴巴的部分 ，这部分用Nurbs的方式建模比较麻烦，造型也不好调整，因此使用SUBD的方式进行建模，用基本立方体开始，调整好大型后细分一次，深入刻画鼻子跟嘴巴的细节。完成后讲SUBD对象转成犀牛，并与熊头进行布尔并集。再把眼睛也加上，这里眼睛用球体制作即可。最后并集交界的地方记得进行倒角。

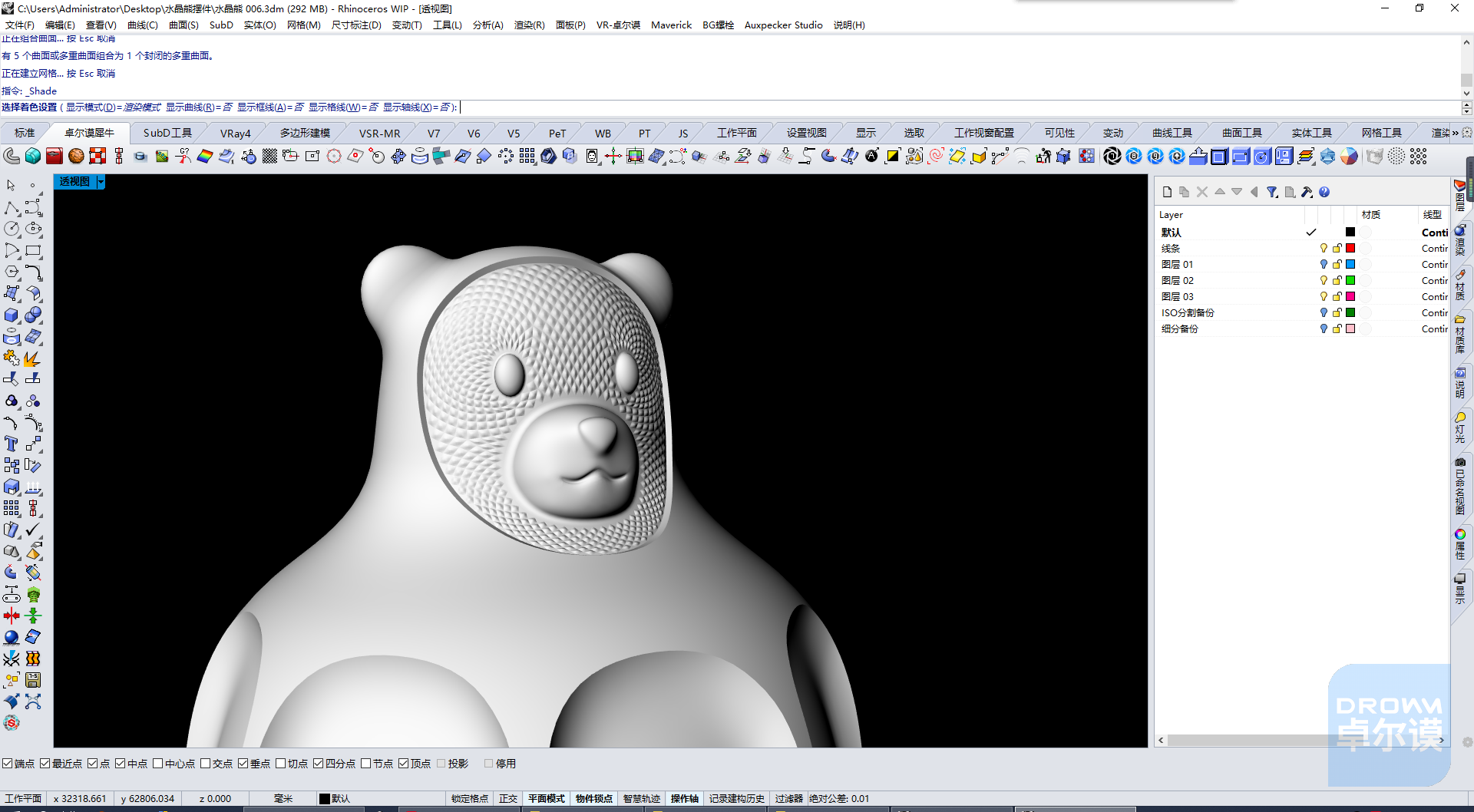

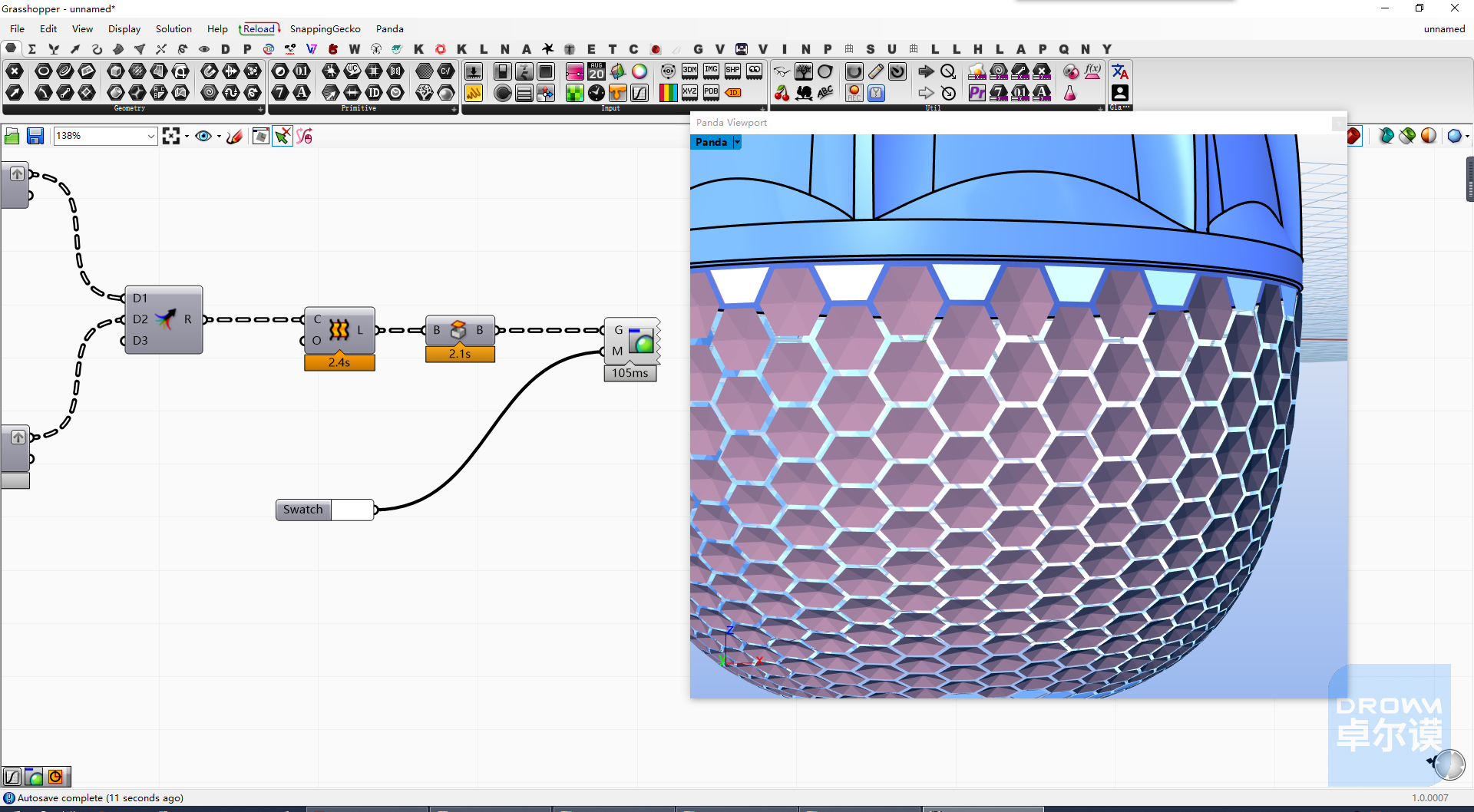

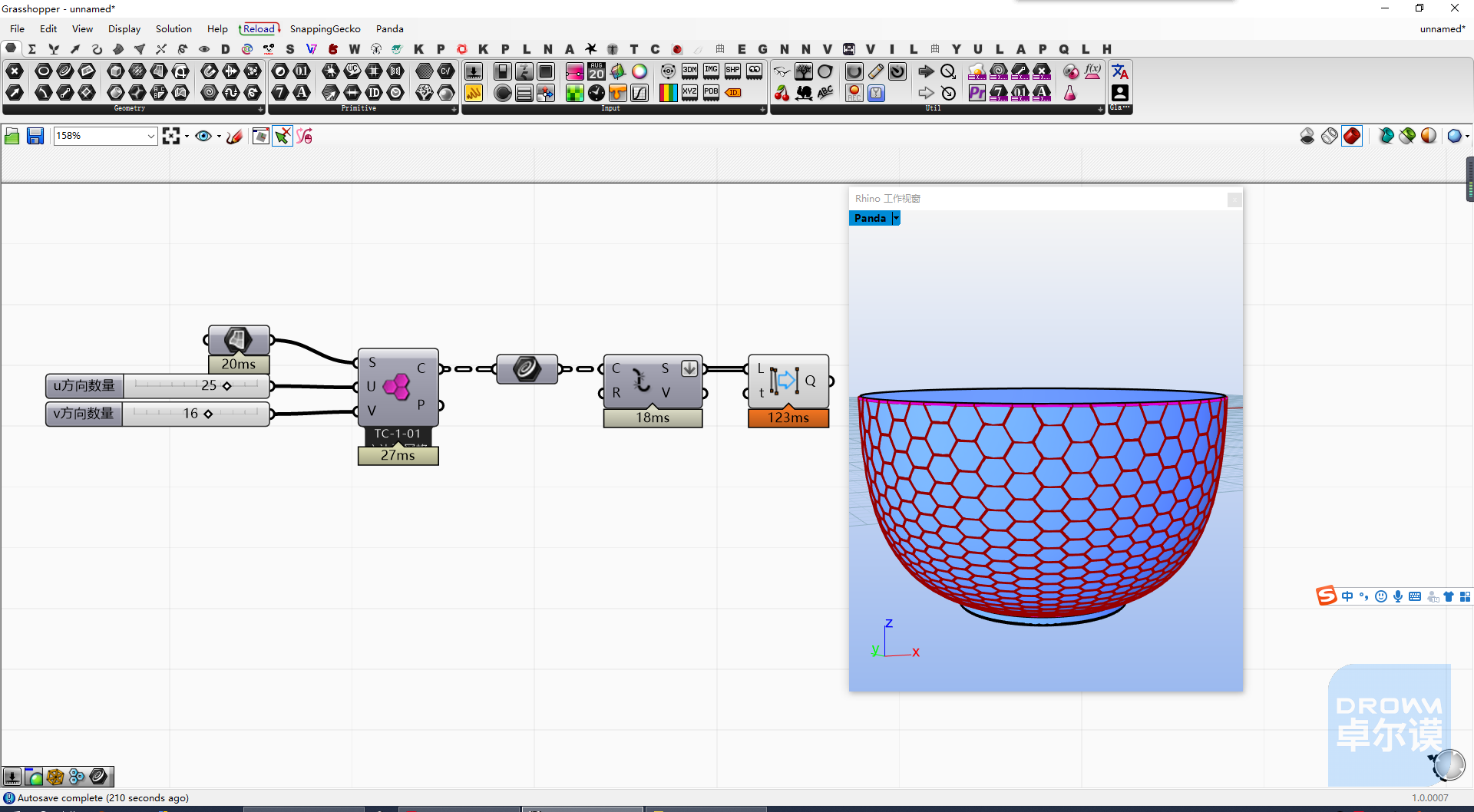

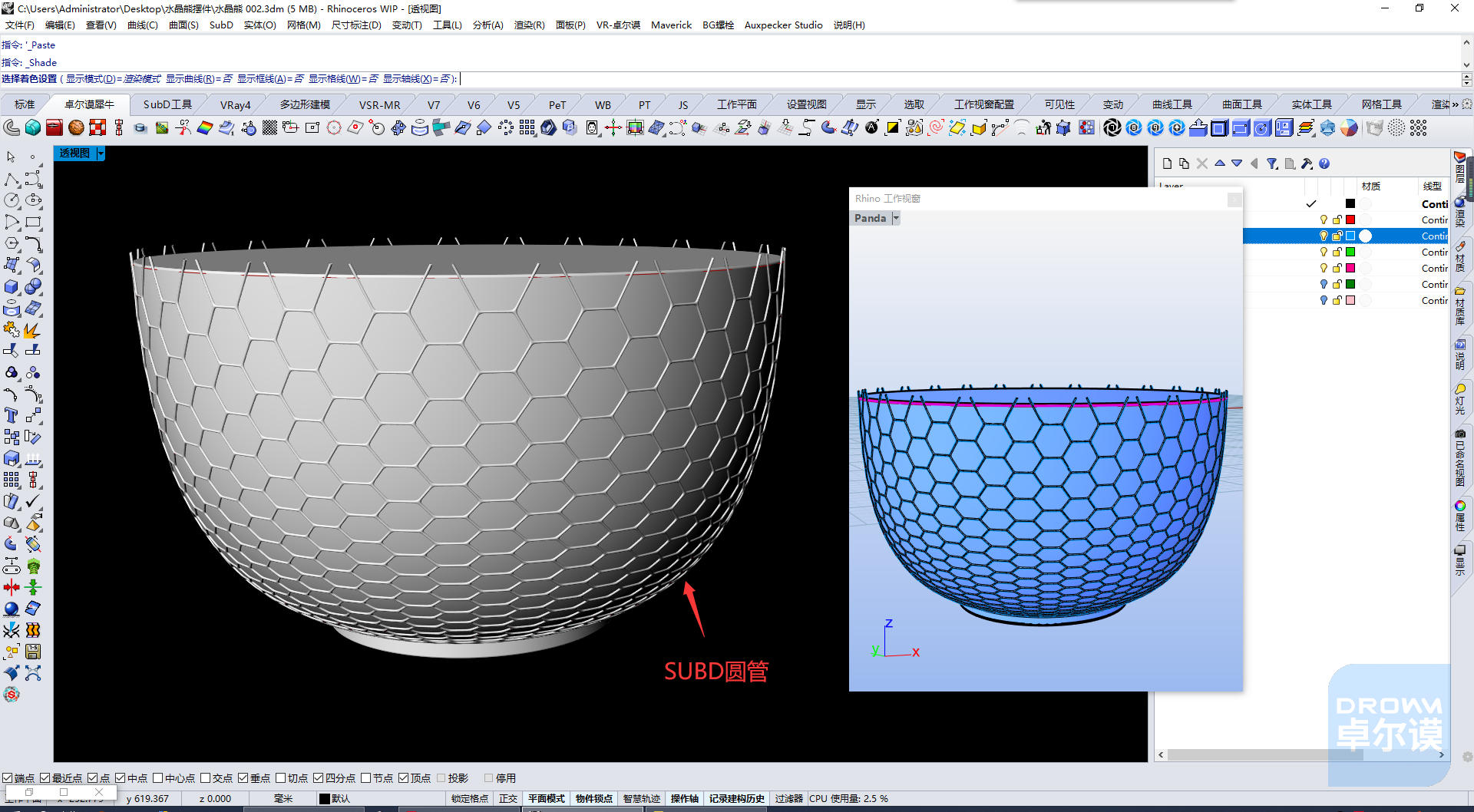

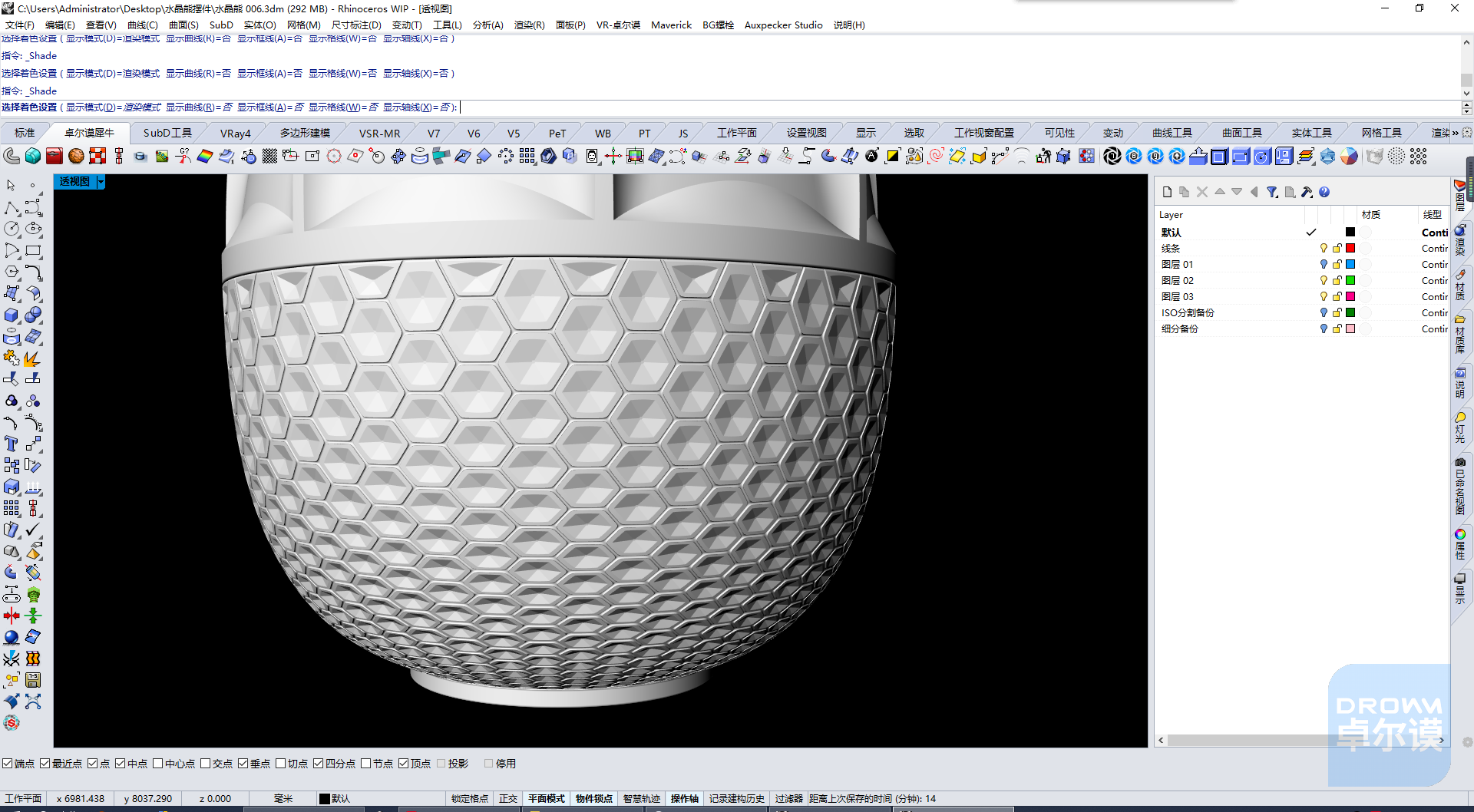

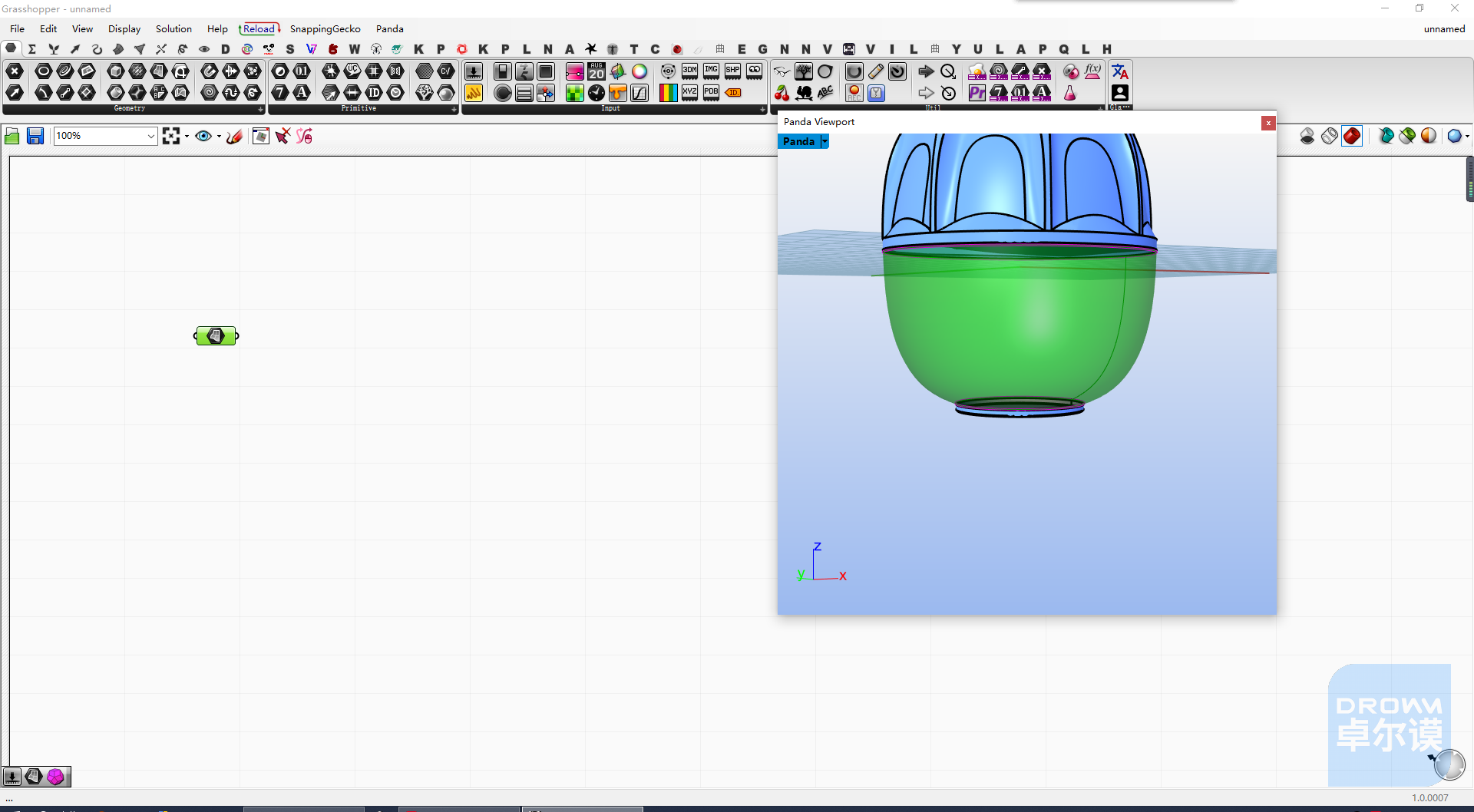

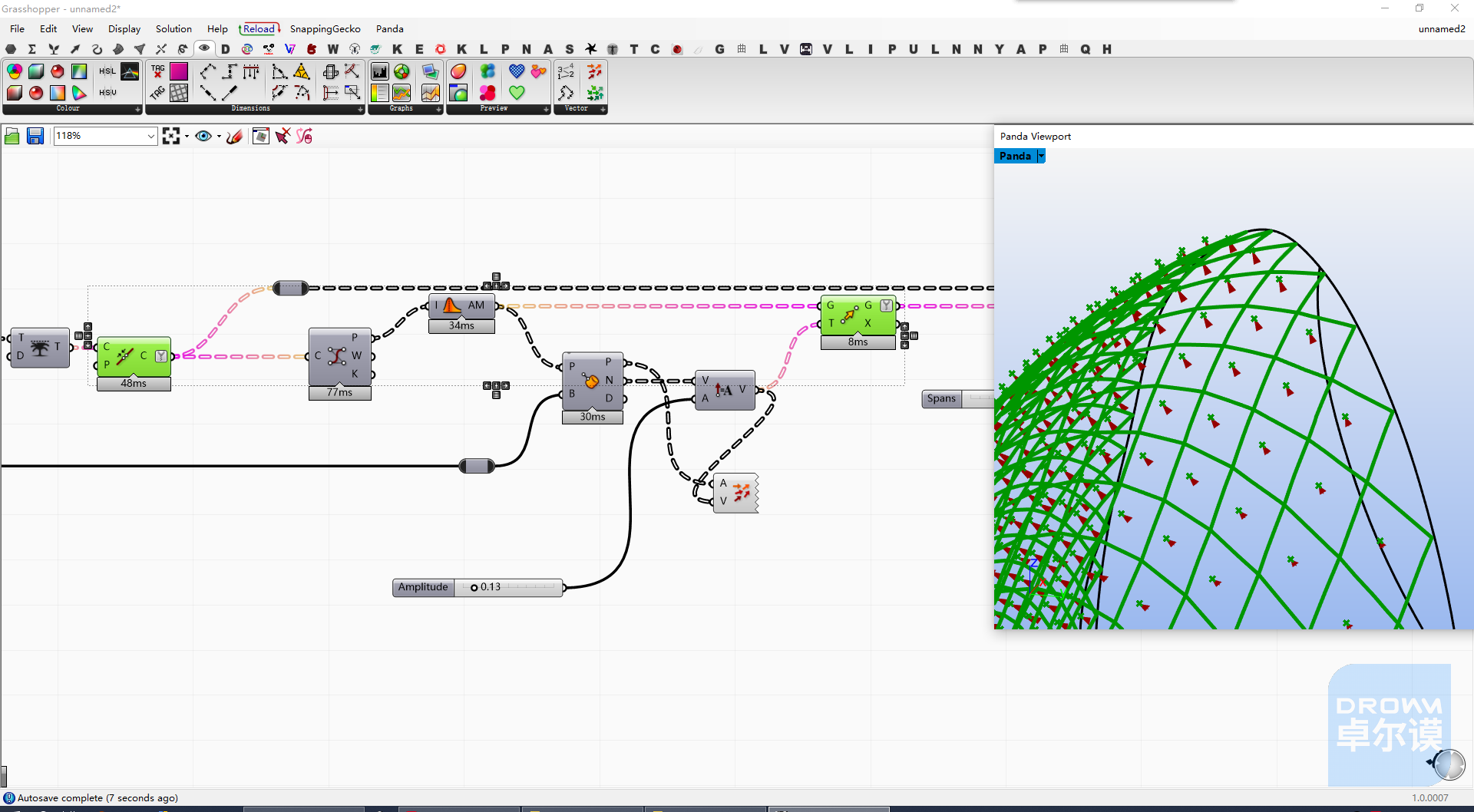

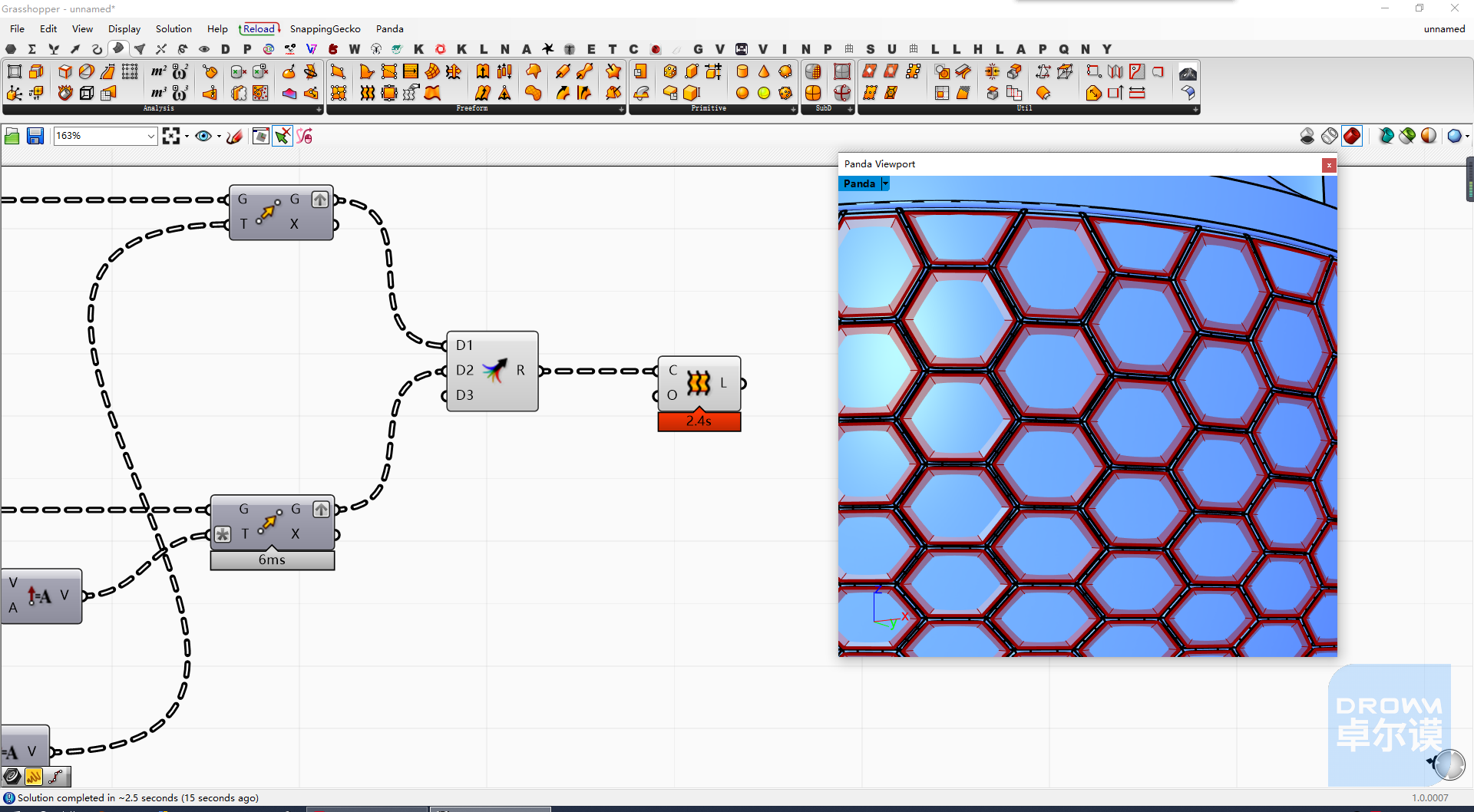

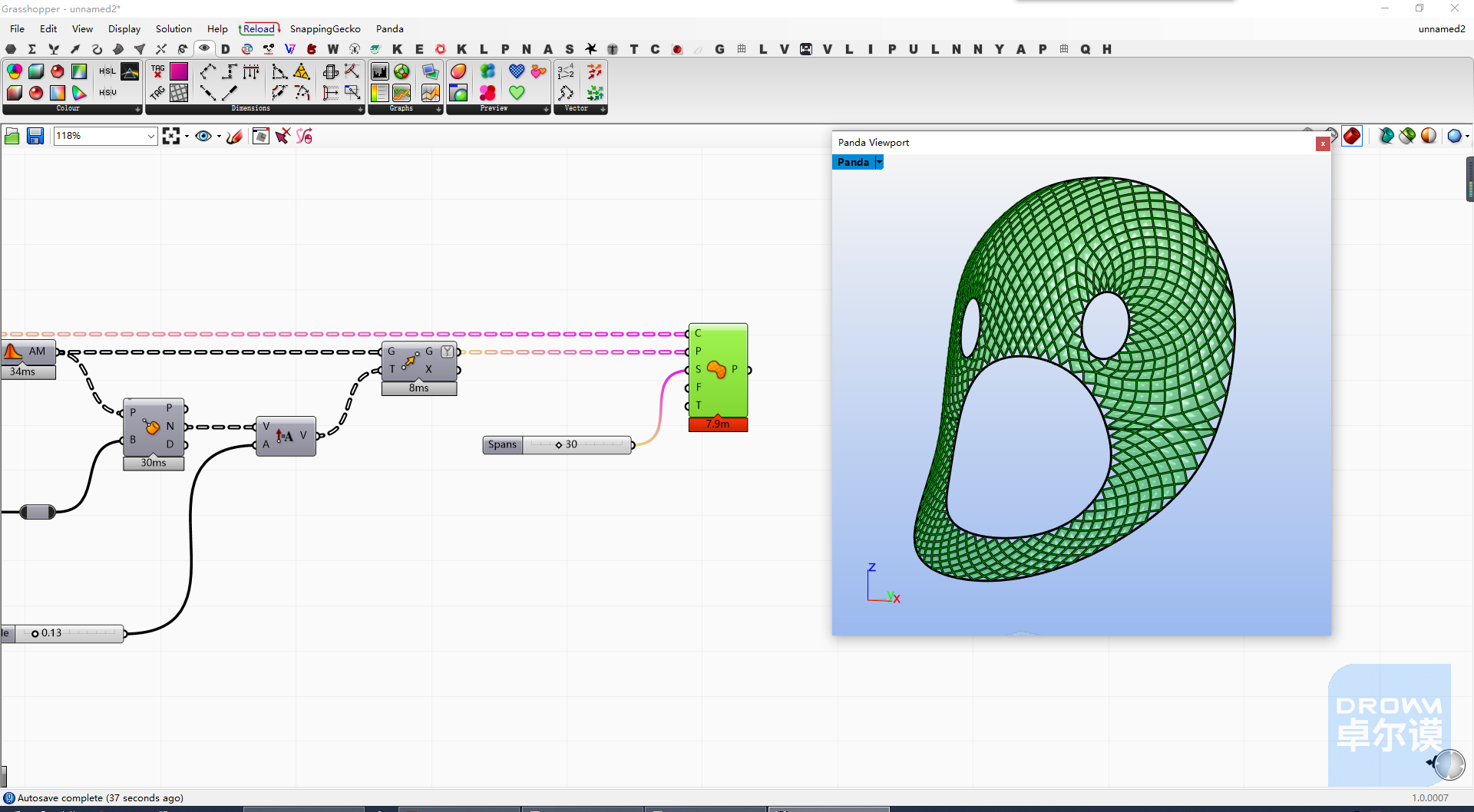

10、接下来就是肌理的部分了。先把底座的曲面拾取进Grasshopper做六边形蜂窝肌理，这里用到了Vipers的六边形网格插件，大大提升了效率。然后将得到的肌理线炸开，并用Kangaroo2.0里的去除重复线条电池处理一下，最后把线条烘焙出来。将烘焙出来的线条顶部的那一圈延长一点，这个可以在GH里完成，也可以在犀牛里面完成，怎么方便怎么来。之后选中肌理线条（记住是全部炸开的状态）生成SUBD圆管。之后底座与圆管进行布尔差集运算，得到凹槽的肌理。

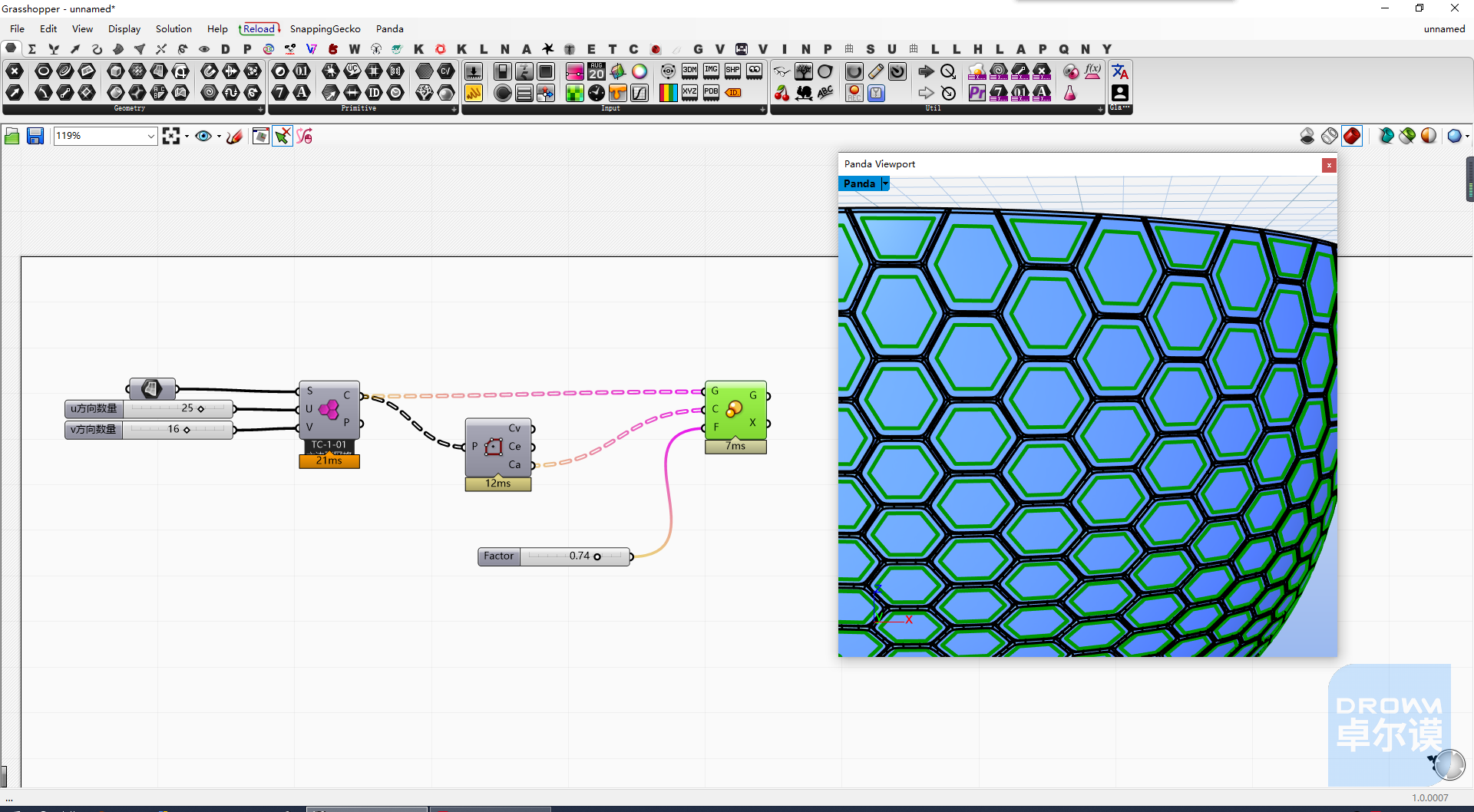

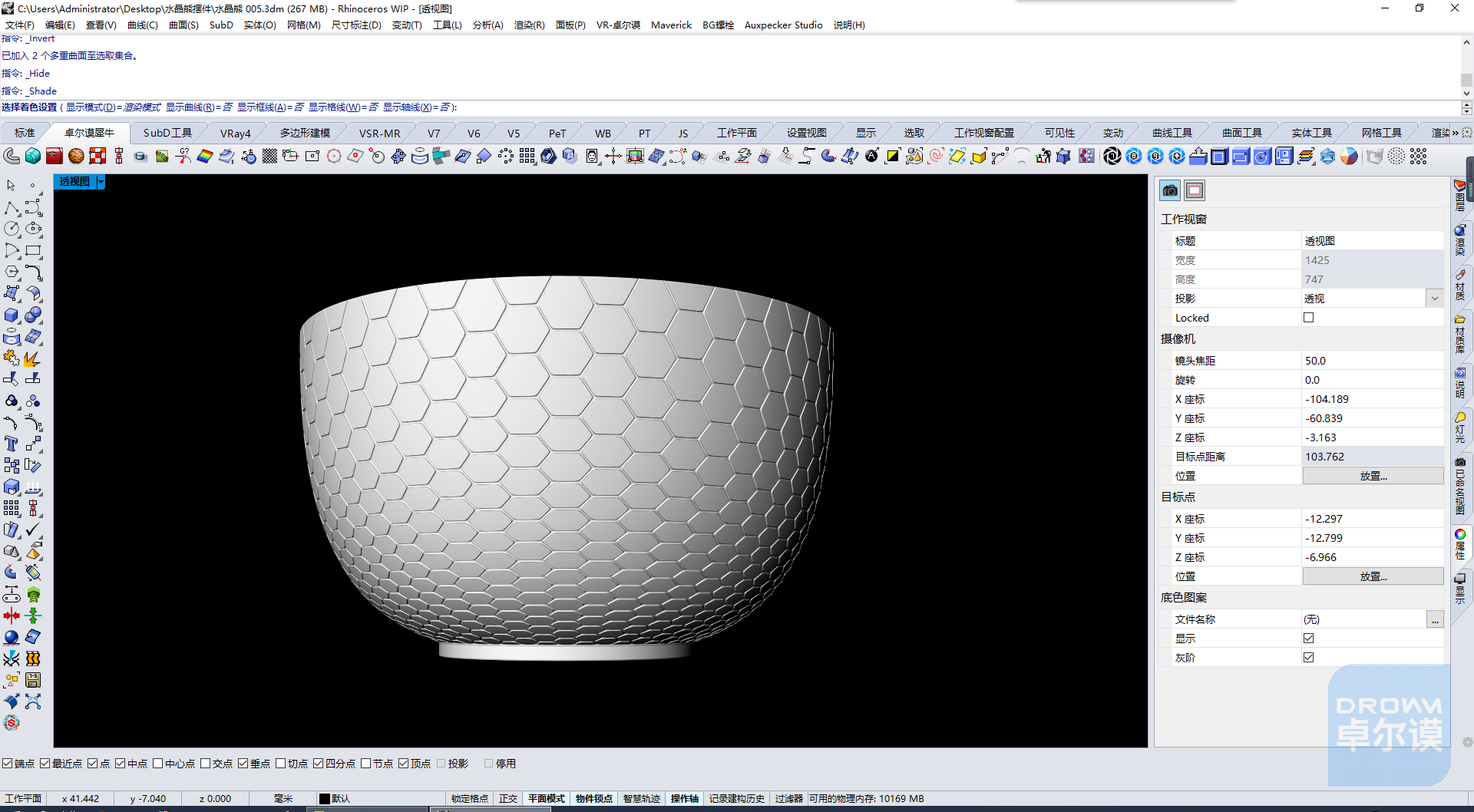

11、有了凹槽之后就是六边形蜂窝内陷的效果。继续使用Vipers的六边形肌理电池，捕捉六边形线条的中点，将所有肌理缩小一点，然后再缩小一次，得到外圈内圈两组线条。之后根据曲面的法线方向，外圈往外移动一点，内圈往内移动一点，以便做出内陷的效果。然后使用放样的电池，将内圈与外圈进行放样，得到内陷的面。之后使用加盖的电池，尽量将所有的放样面做成实体，方便布尔。之后将得到的物件烘焙出来，与底座进行布尔差集运算，完成底座的肌理建模。

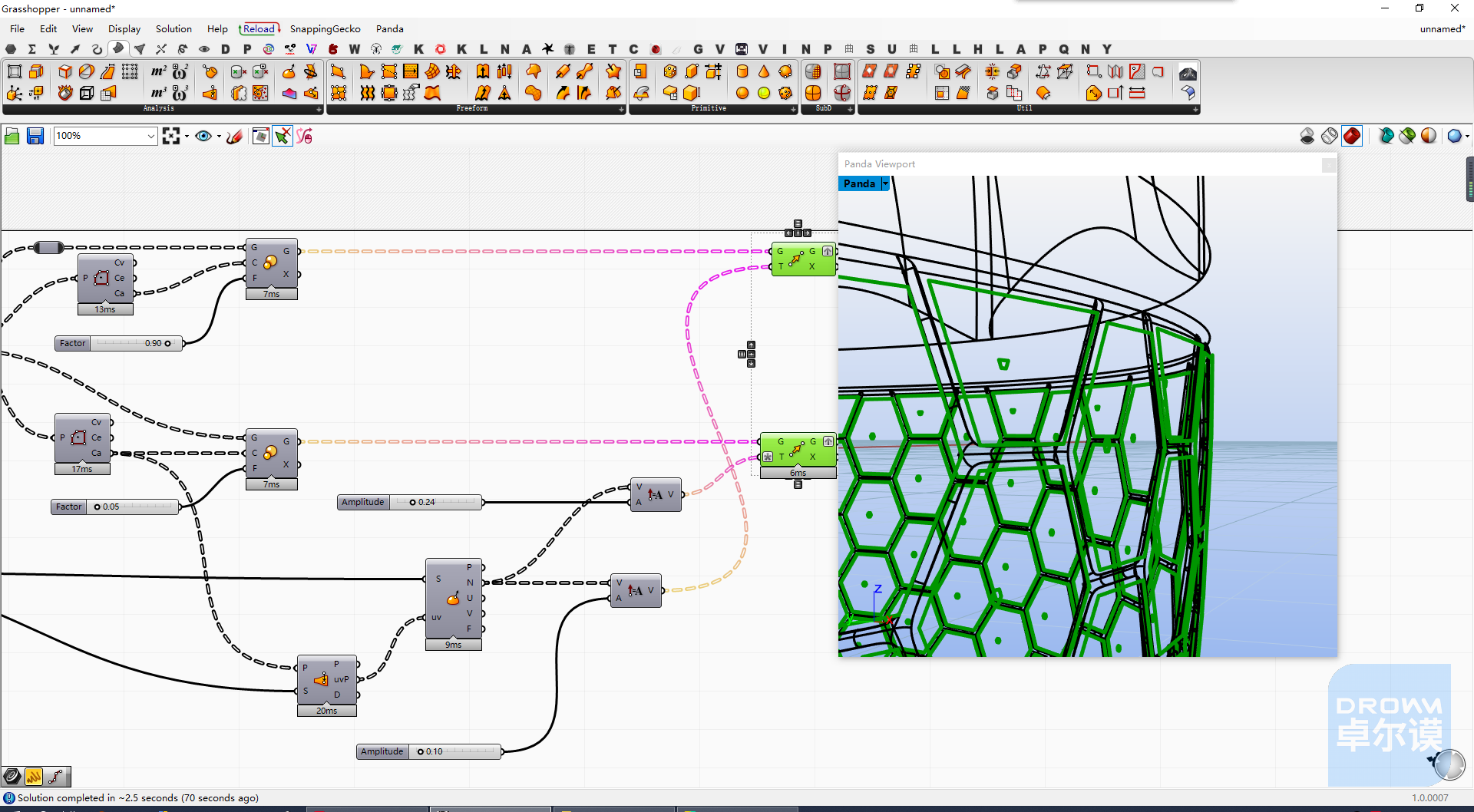

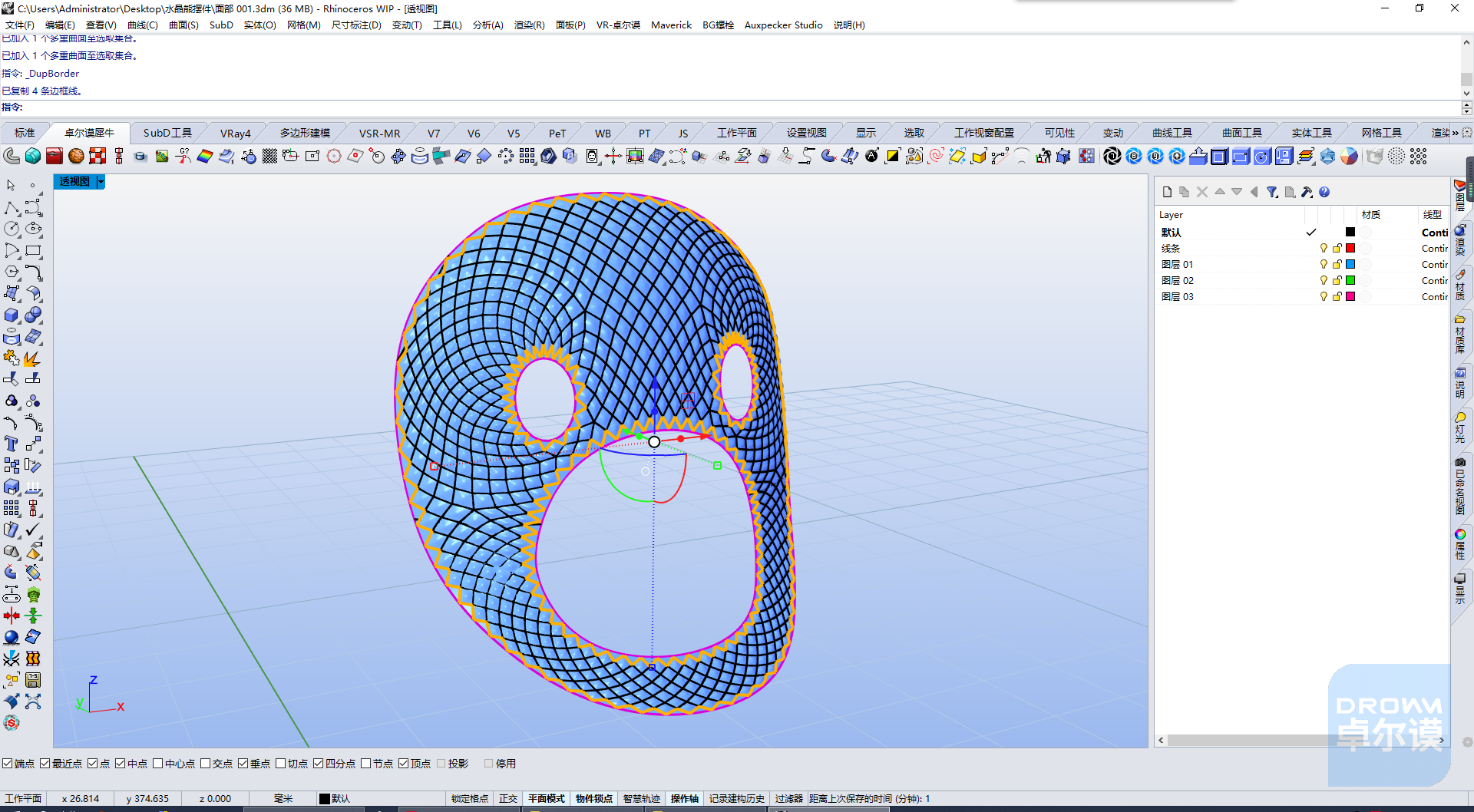

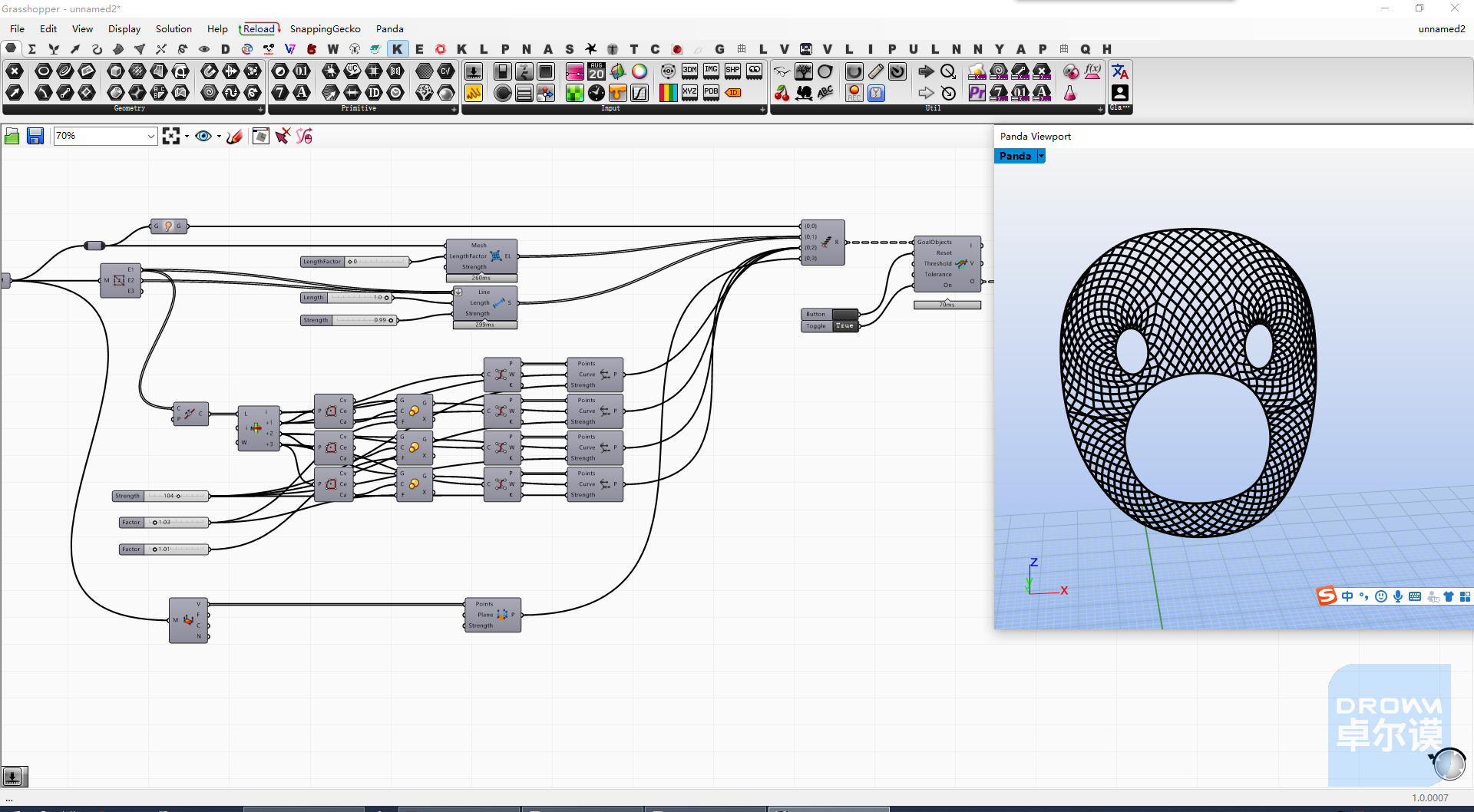

12、之后就是熊头的水晶镶嵌肌理了。这里用到了kangaroo2.0的插件。将熊面镶嵌水晶的部分曲面抽离出来转成网格后用kangaroo进行优化，得到合适的菱形网格拓扑效果。将菱形网格线拉回到曲面上之后提取出中心点，并根据曲面的法线方向将中点往外移。移动后讲菱形线与中心点成对进行patch生面，得到水晶镶嵌的肌理。将肌理烘焙出来并组合好，然后用组合后的肌理外轮廓线对曲面进行切割，删掉多余的部分，最后将水晶镶嵌肌理跟曲面的部分组合起来，完成。

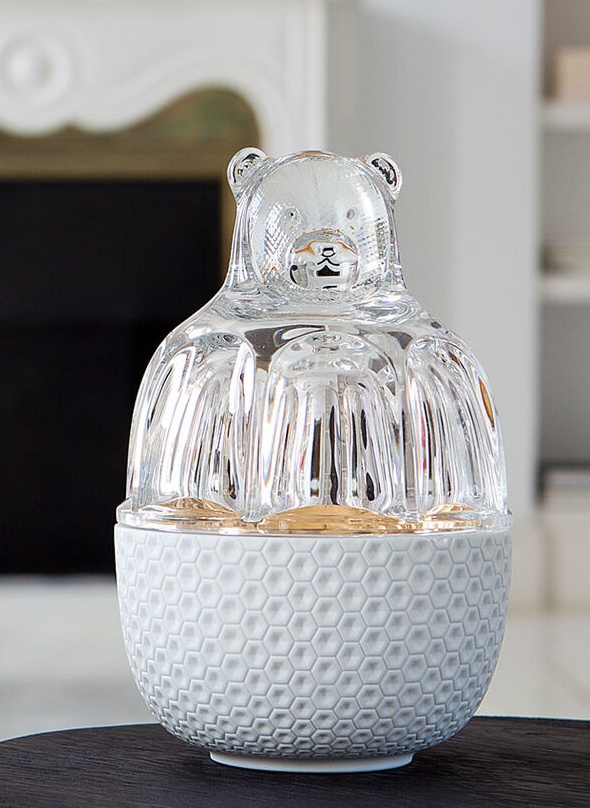

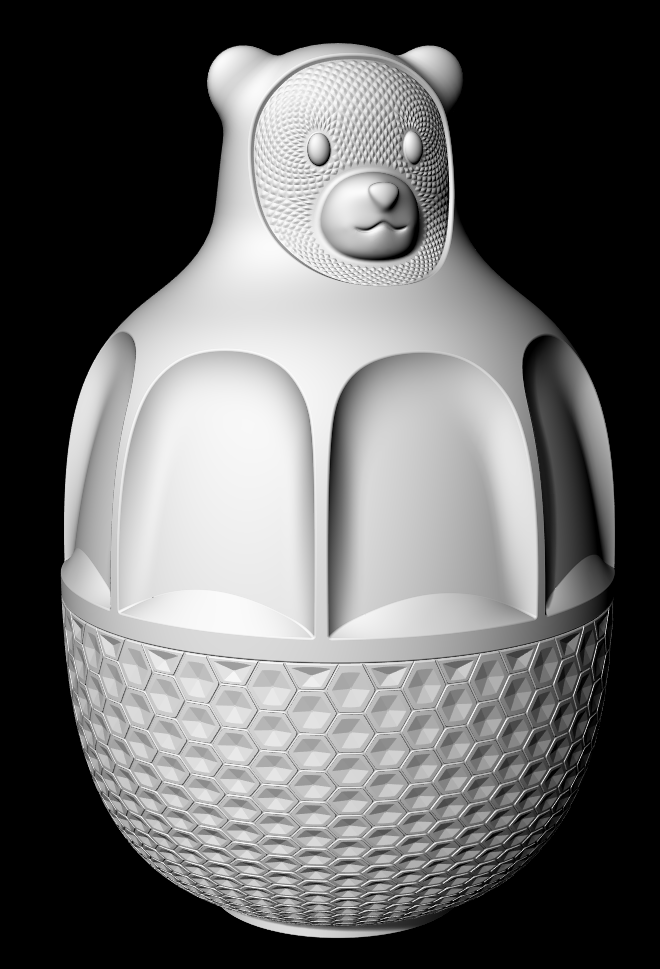

13、最后对模型的一些细节进行倒角，完成后效果如图：
