（图文+视频）C4D野教程：使用样条动力学制作软体管状动画

我这里随机的找了一个加速压缩成动图大家看看吧：

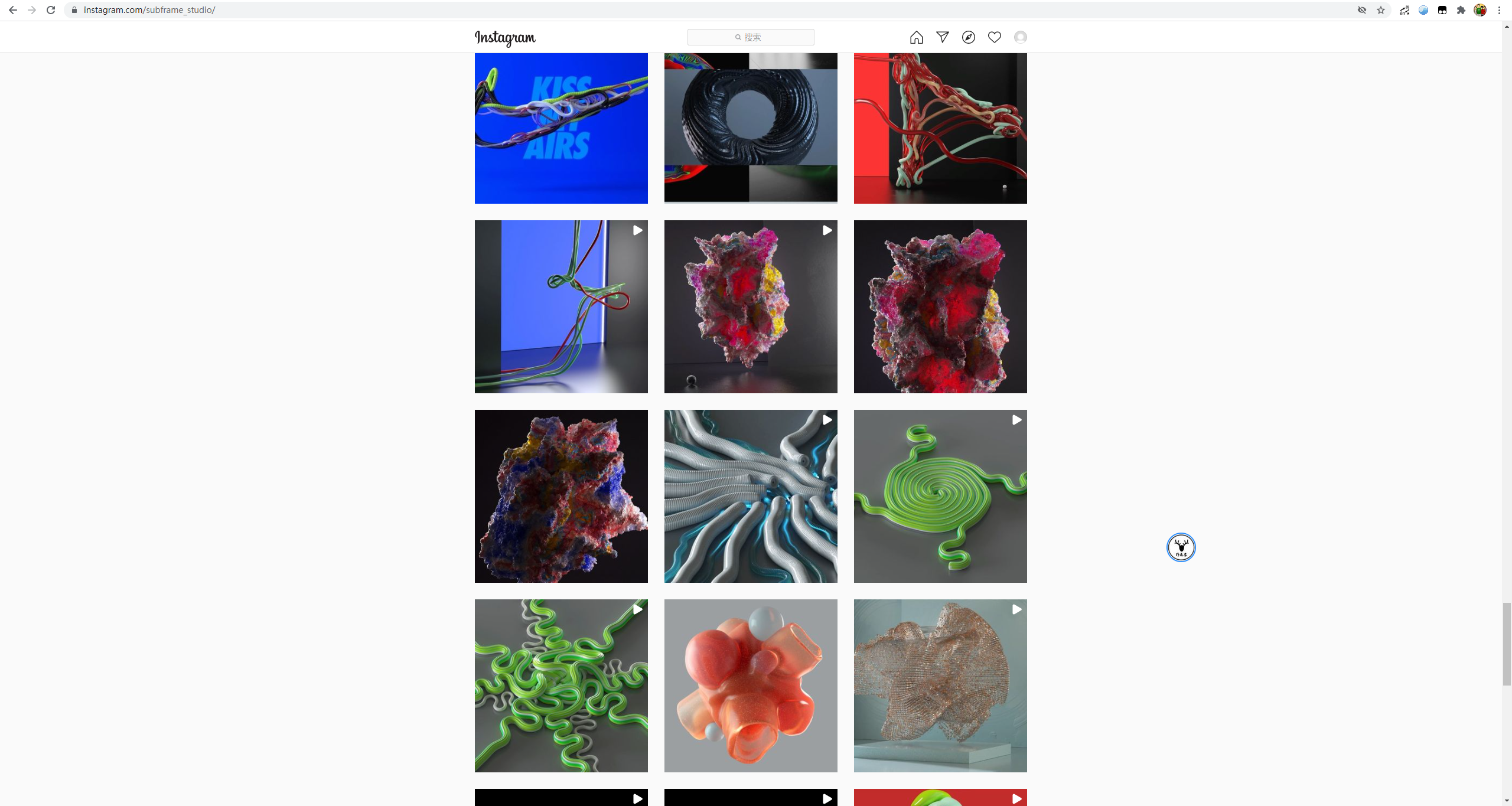

原作者：Mikhail Sedov 如侵请联删

这种样条动力学的效果我从来都没有做过，所以在网上看了很多相关的方法，然后自己动手尝试了一下。

感觉方法不是很难，但是当中会有很多细节的部分如果不注意就很容易出错。

总体来说我觉得值得分享一下，所以来吧，今天我们就用样条动力学制作一个软体动画吧！

打开C4D，帧速率设置为25，同样做10秒动画吧：

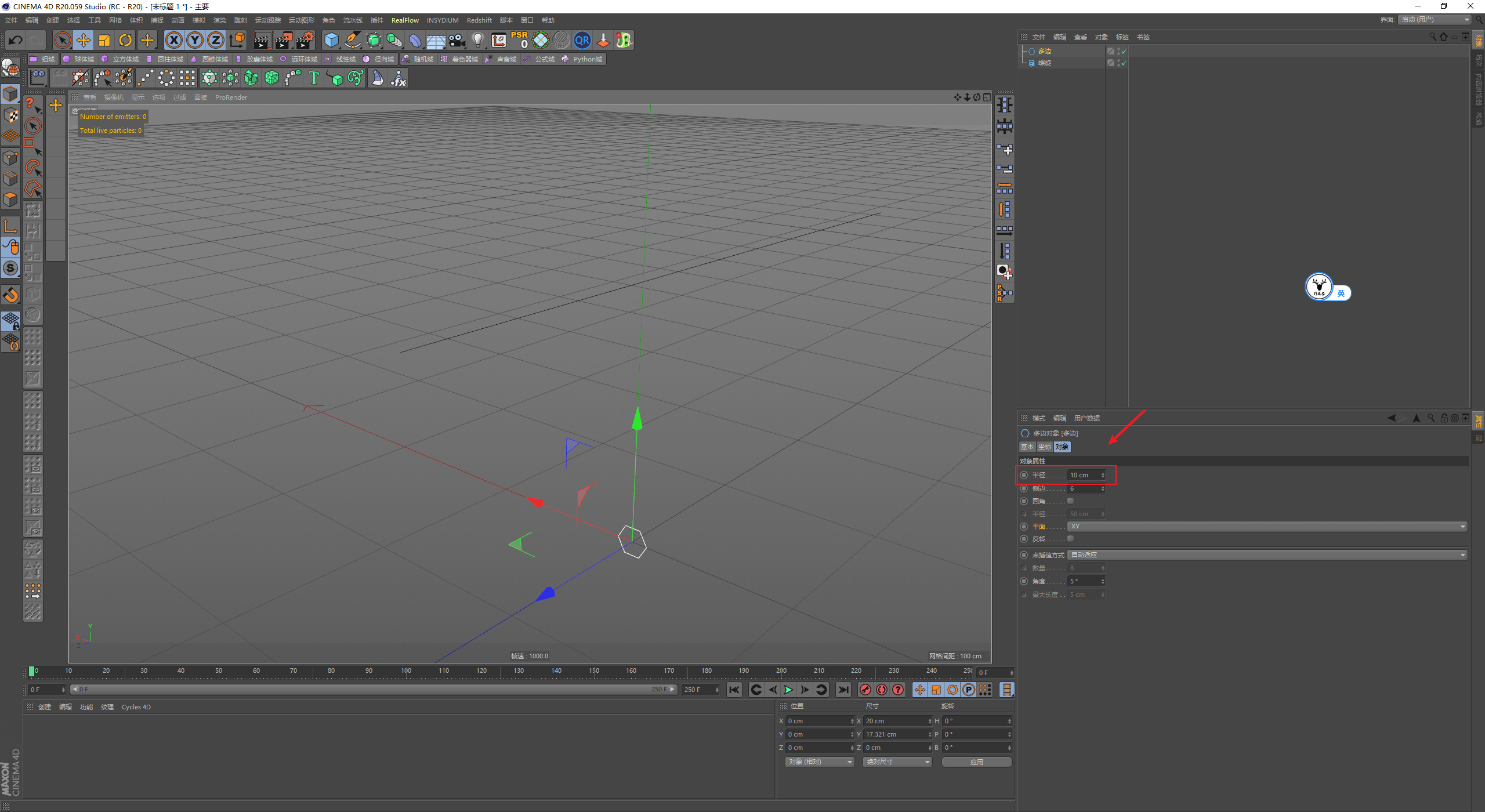

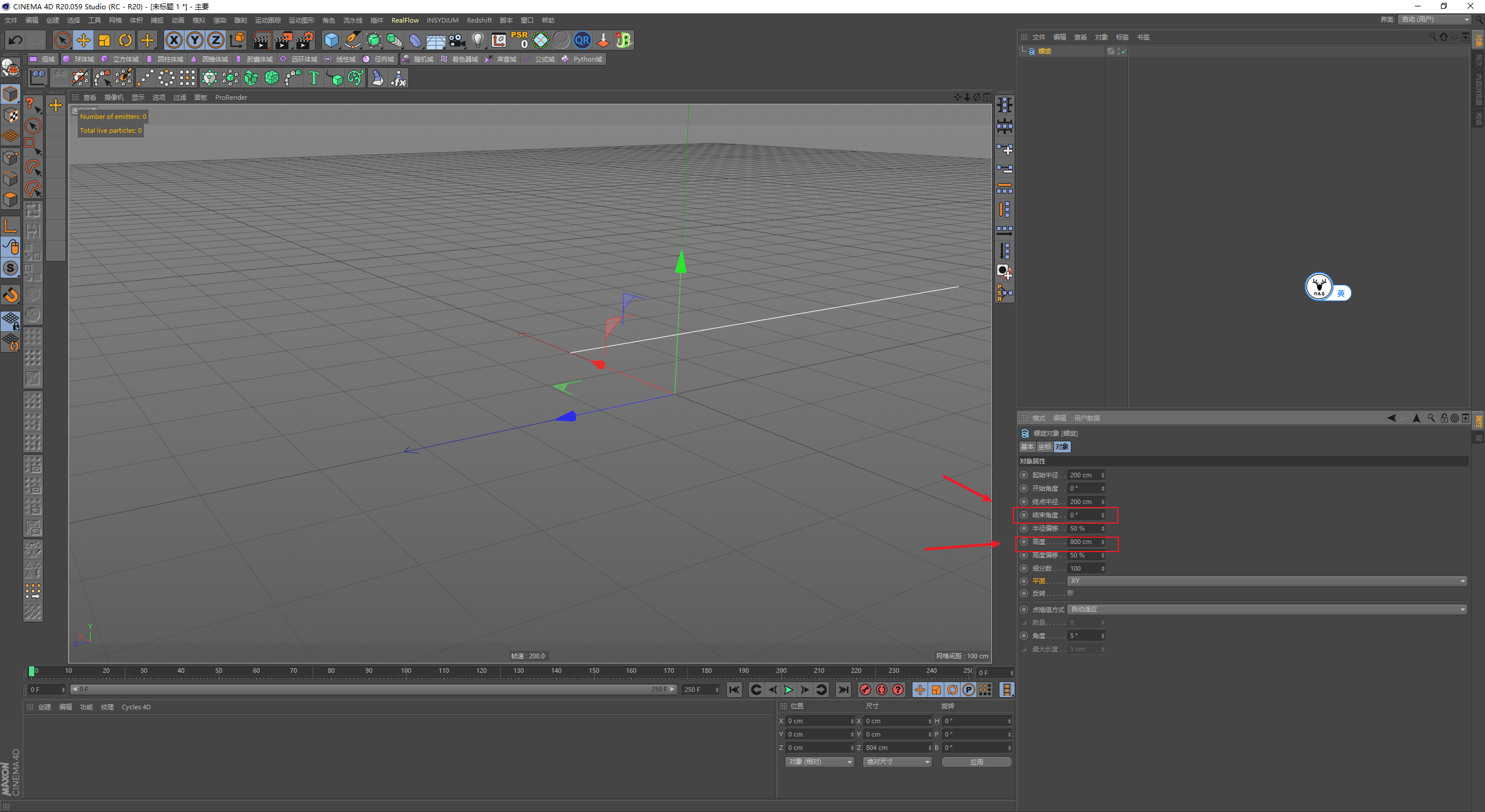

新建螺旋样条，把结束角度改为0，高度可以适当长一点，其他参数我们后面看情况再修改：

再新建一个多边形样条，我这里把半径改为10：

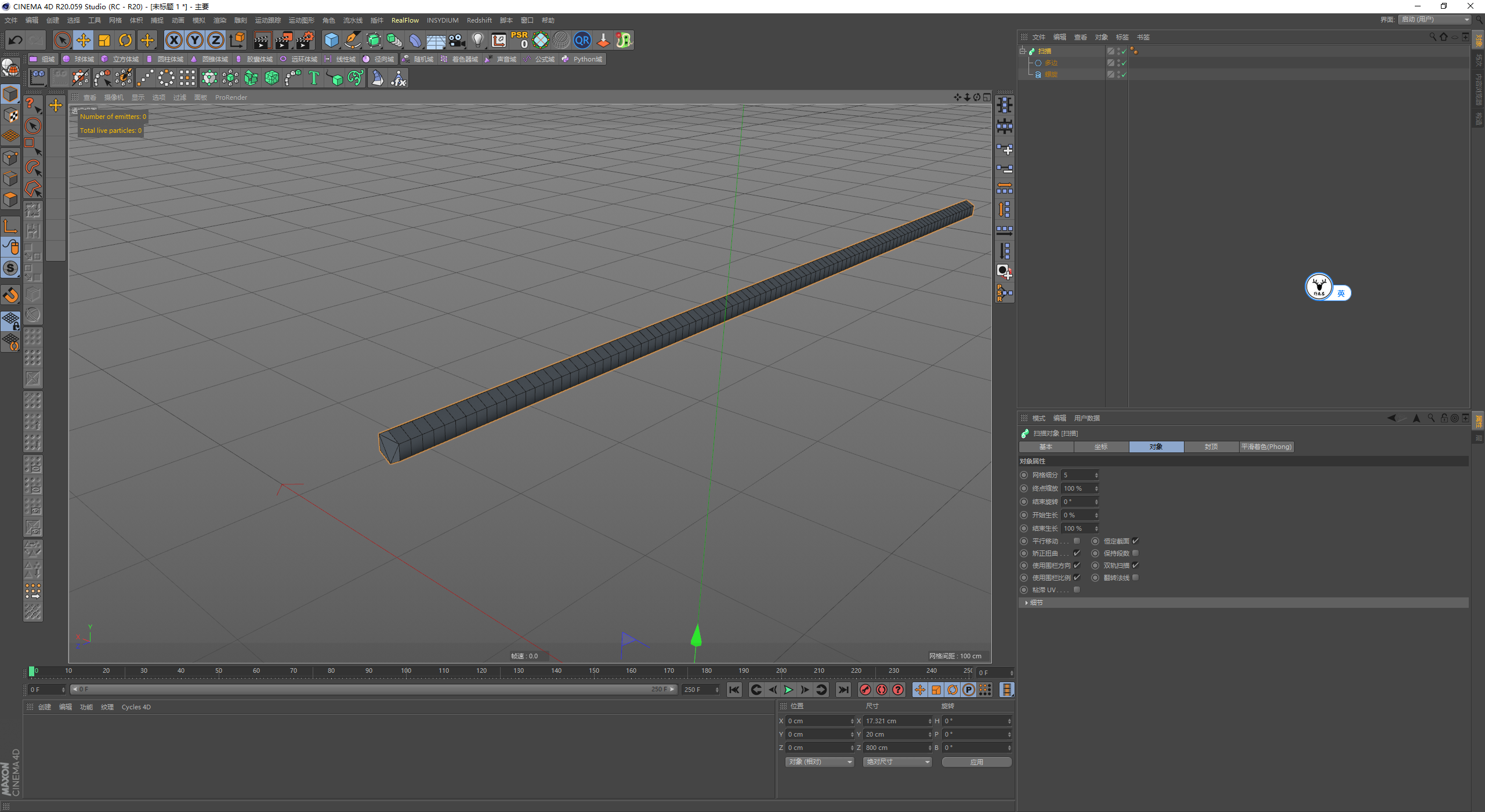

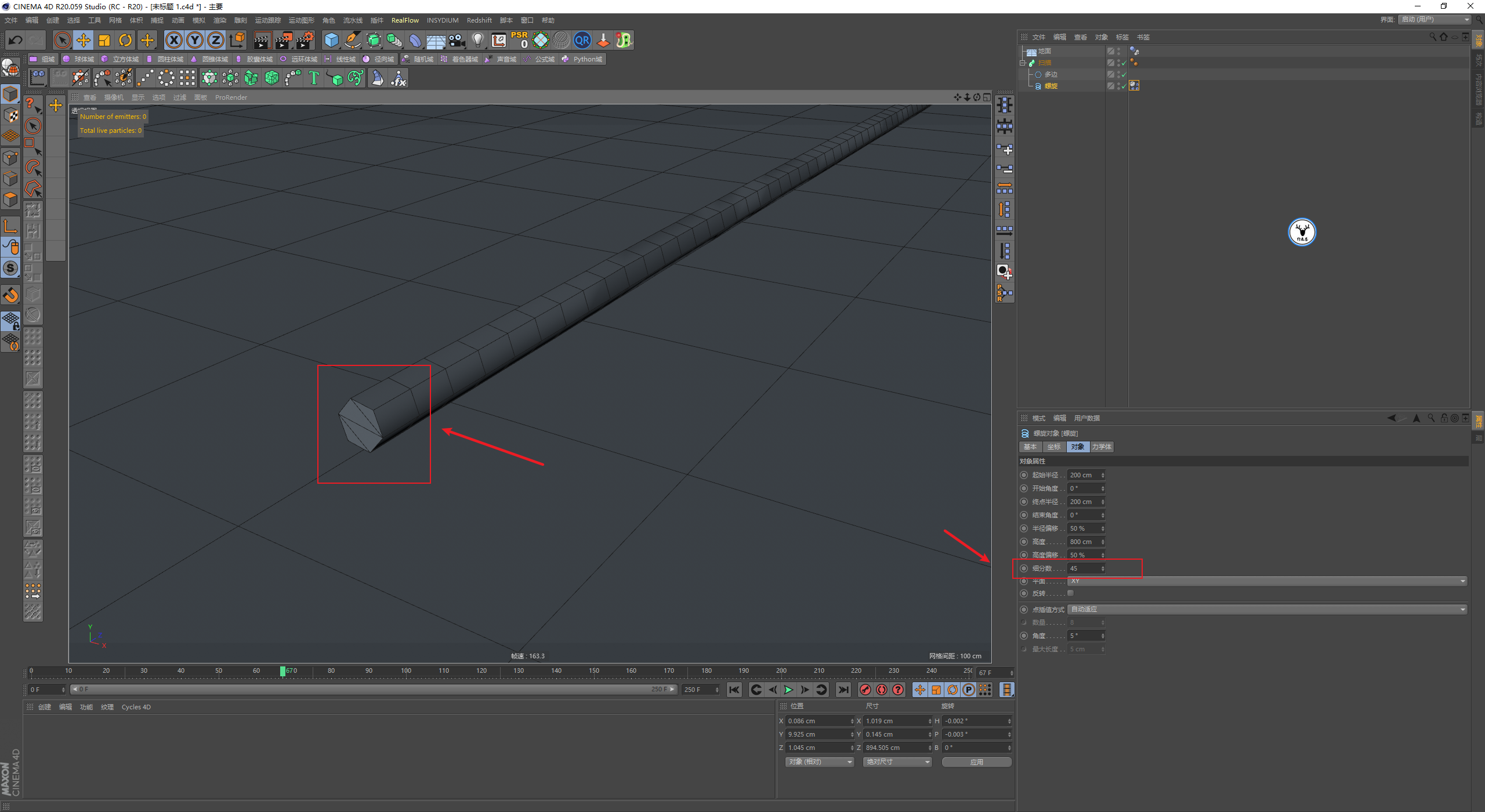

给一个扫描，将它们扫描出来：

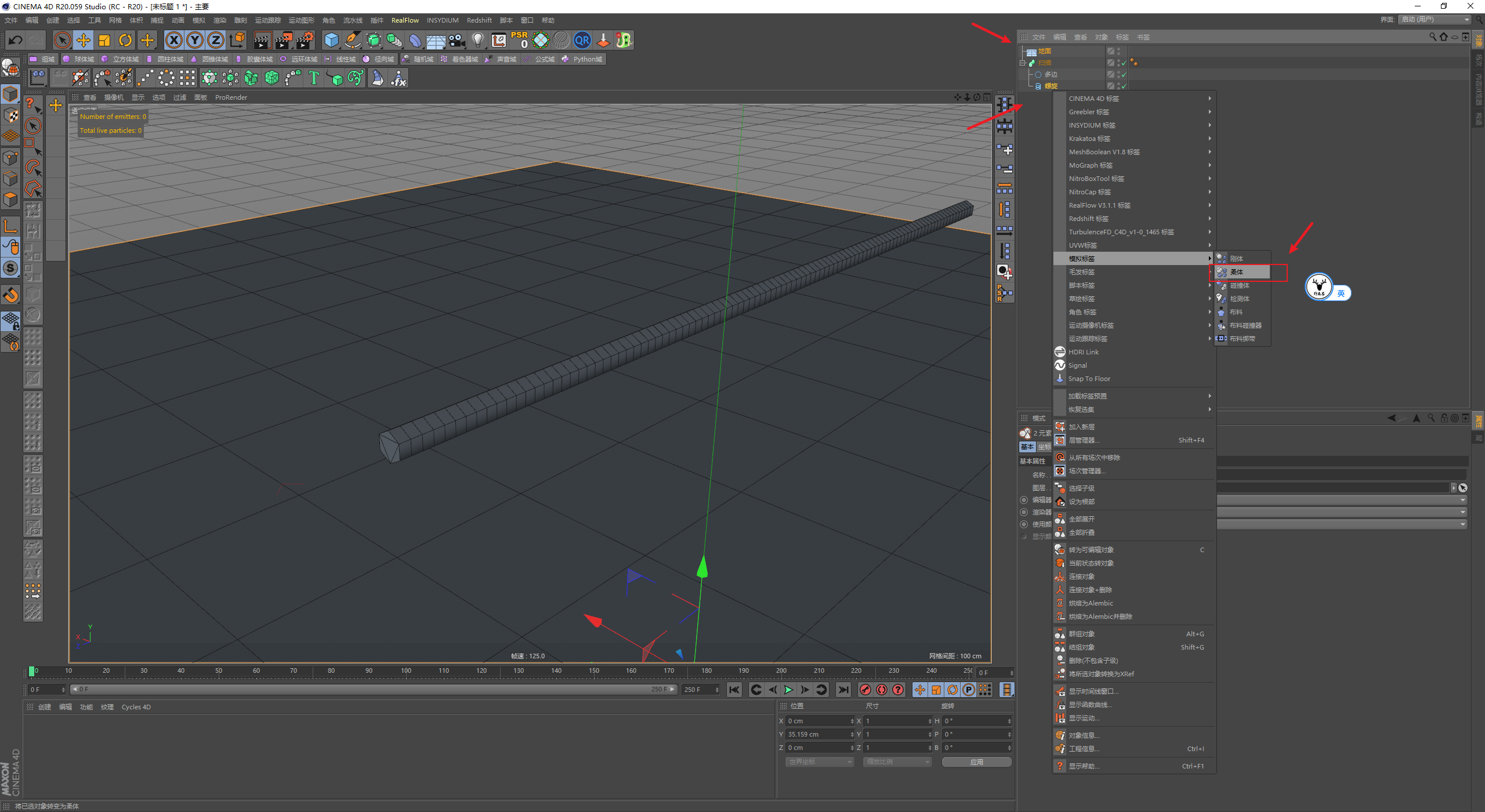

接下来新建一个地面，选中地面和螺旋样条同时添加模拟标签-柔体，软件会自动判定给地面添加碰撞体标签，给样条添加柔体标签：

点击播放键，你会发现对象会和地面正常发生碰撞，但是会有一部分穿过地面：

这就是样条动力学的特点，直接把柔体标签上在样条上，软件无法识别到你扫描出来的对象有多大的体积。

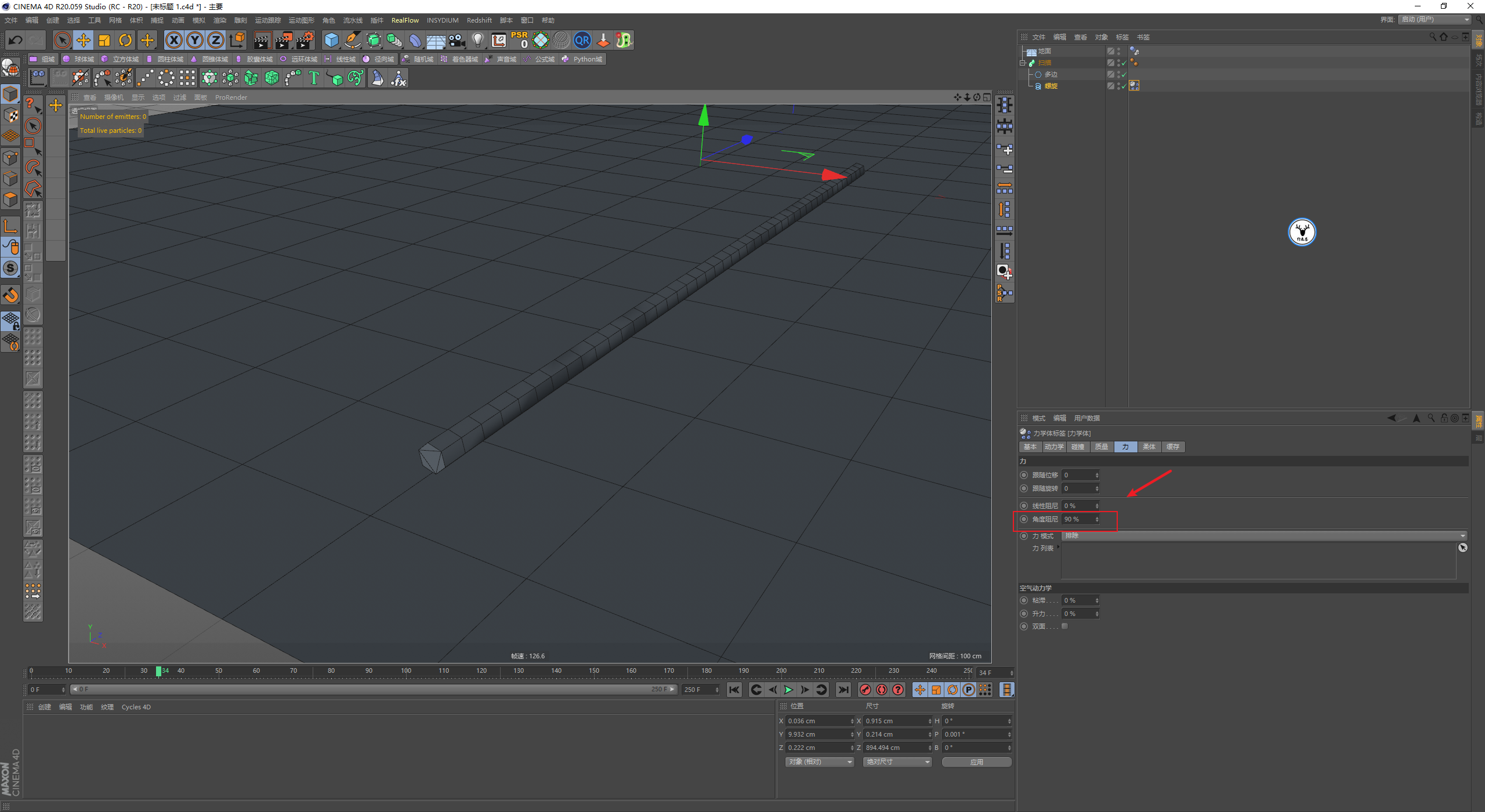

所以我们需要手动指定一下碰撞边界，在柔体标签的碰撞里，勾选使用边界，我们刚才的多边形样条半径是10，所以我们尝试一下改为10。

可以看到碰撞穿插的问题解决了，但是现在对象变形的很厉害：

这是因为我们螺旋样条的分段太多了，制作样条动力学我们尽量保证扫描出来的对象分段是均匀的，所以回到螺旋样条里，将细分数适当减少：

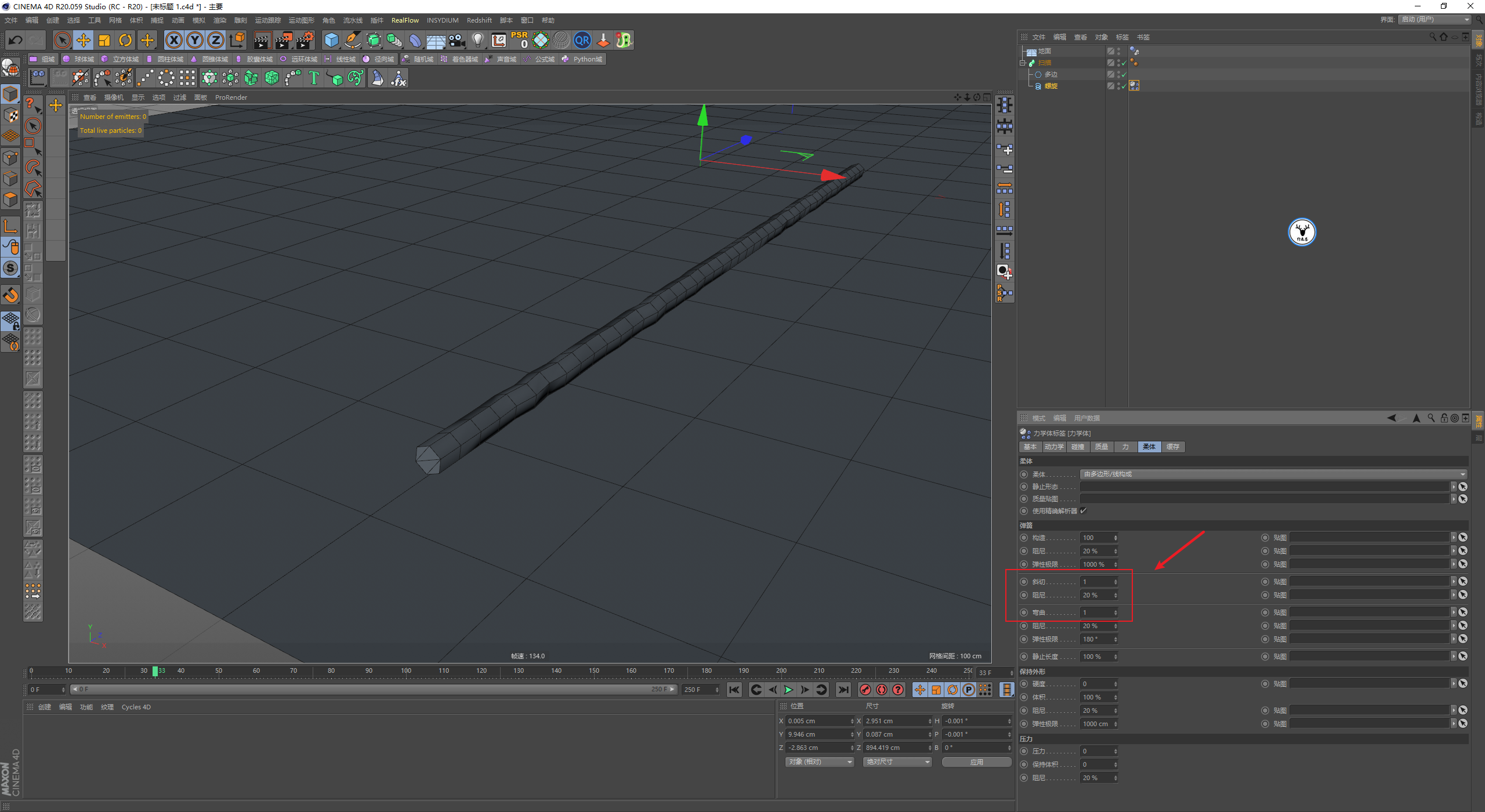

重新点击播放，绳子的感觉其实已经有了，我增加了一下角度阻尼，避免绳子一直滚动：

同时我将斜切和弯曲的数值都降低了，让绳子能软一丢丢：

这里有一个注意事项，因为后面我们会设置动力学的初始状态然后缓存。

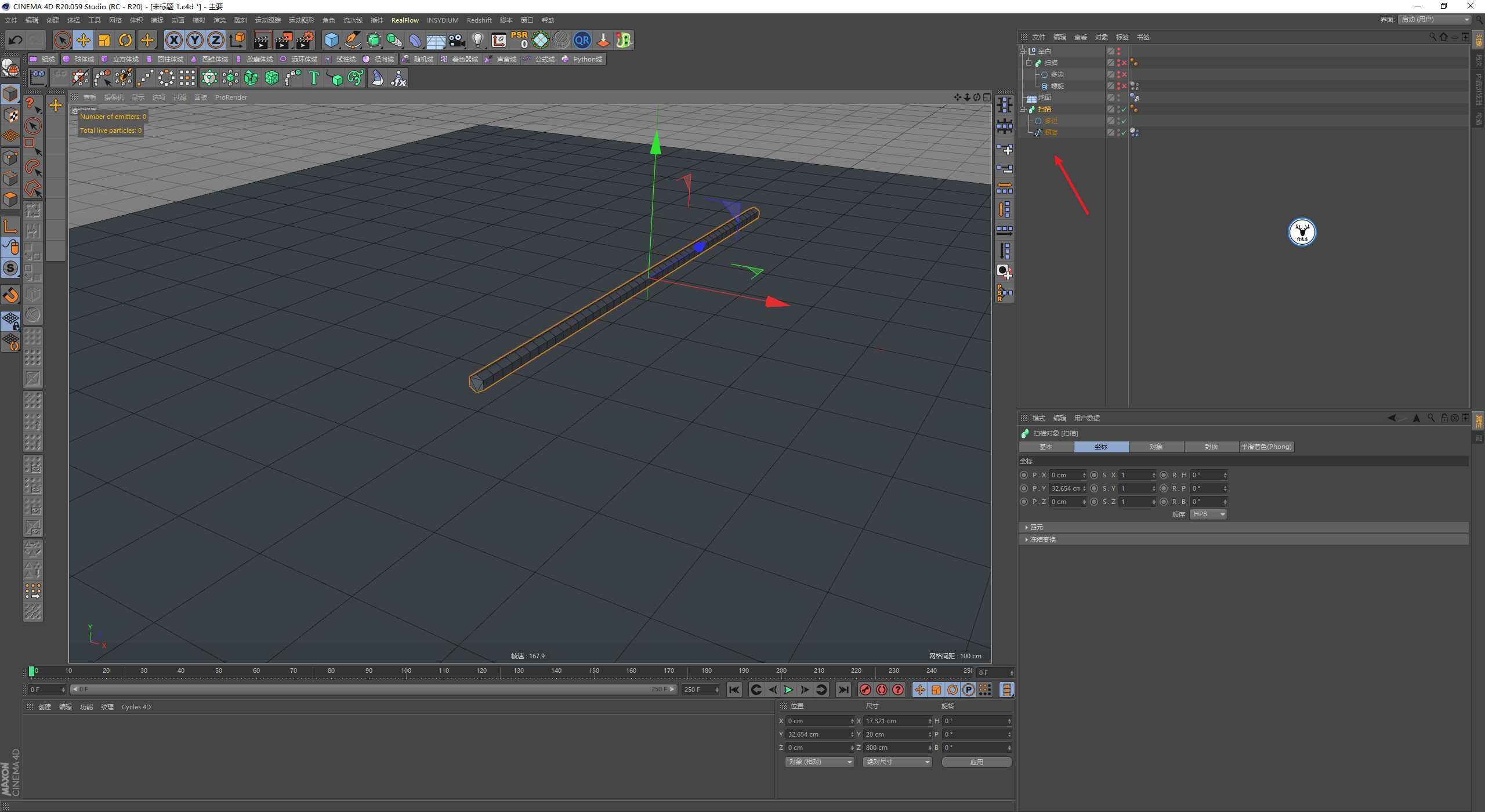

经过我测试直接使用参数化的样条在缓存以后前面几帧会出错，并且还无法掐掉，所以这里我们扫描对象备份一个，然后将螺旋C掉：

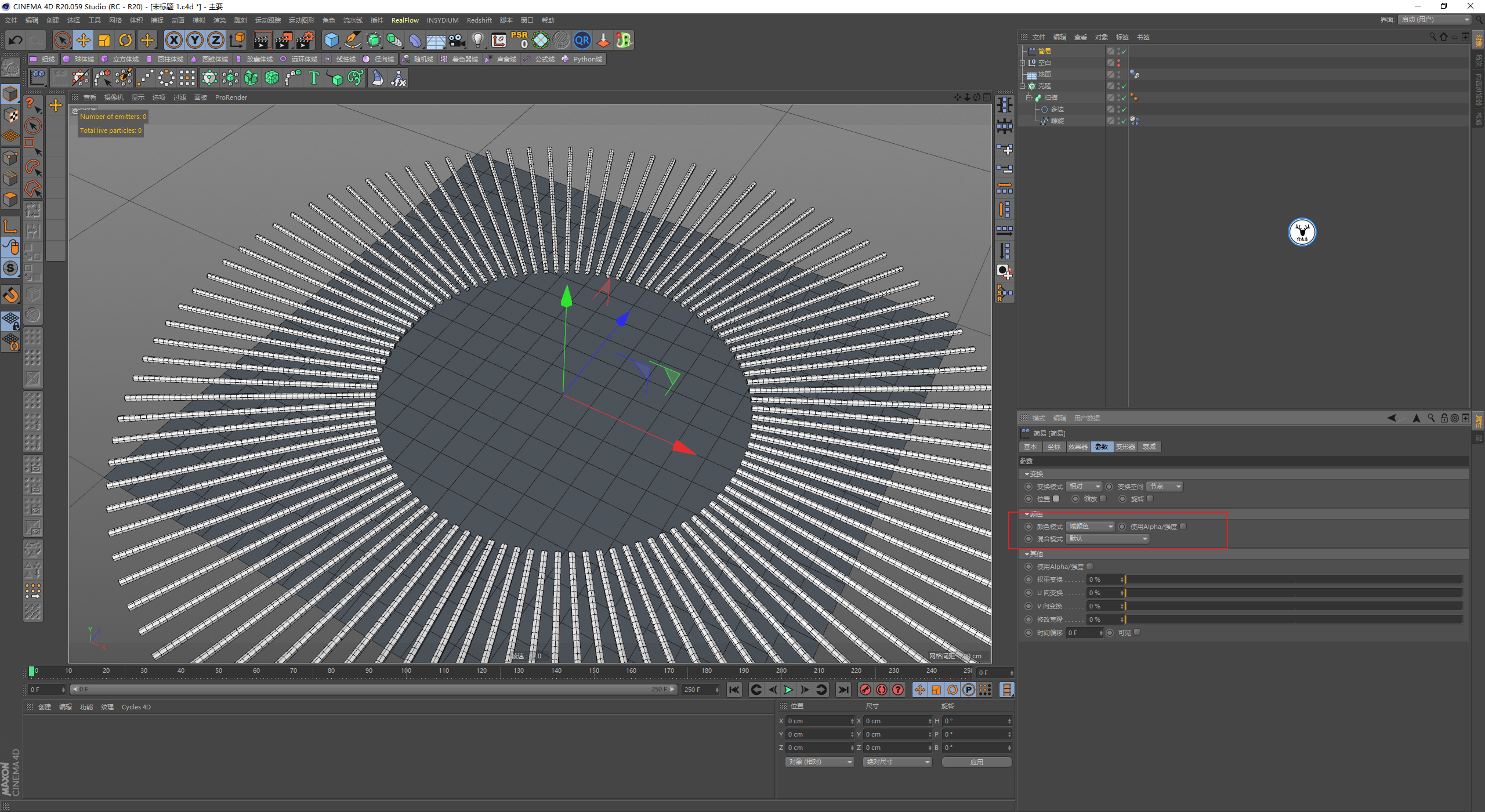

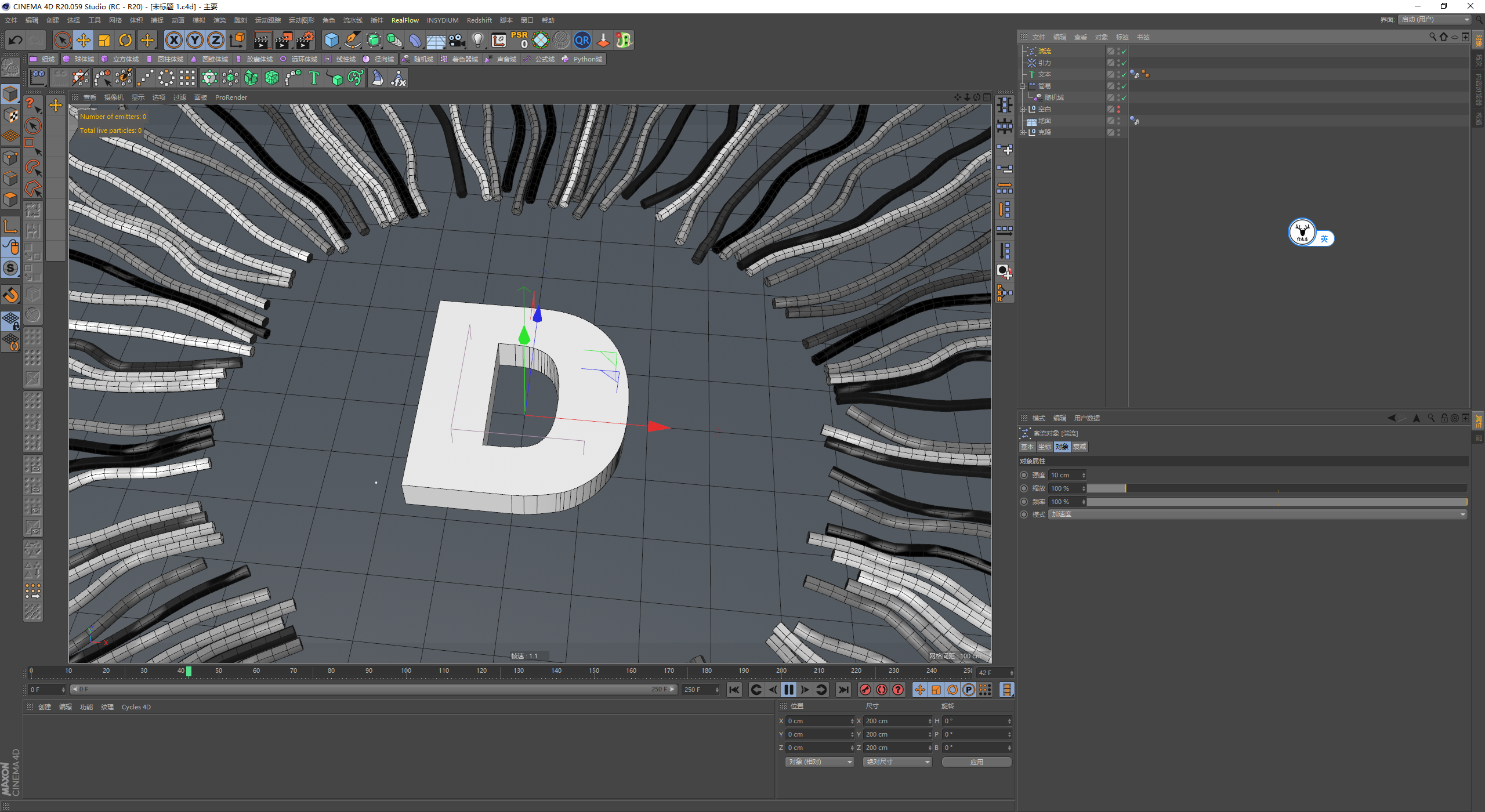

接下来新建克隆，克隆扫描，克隆模式为放射，调整轴向，数量半径大家看着效果来就好。

需要注意的是添加了克隆以后，直接点击播放是没有动力学模拟的，需要将克隆C掉才可以：

在C掉以前我们还需要做一件事，大家可以看到我这里克隆了100份，后面如果想要上各种颜色的材质如果手动去添加又太麻烦了点。

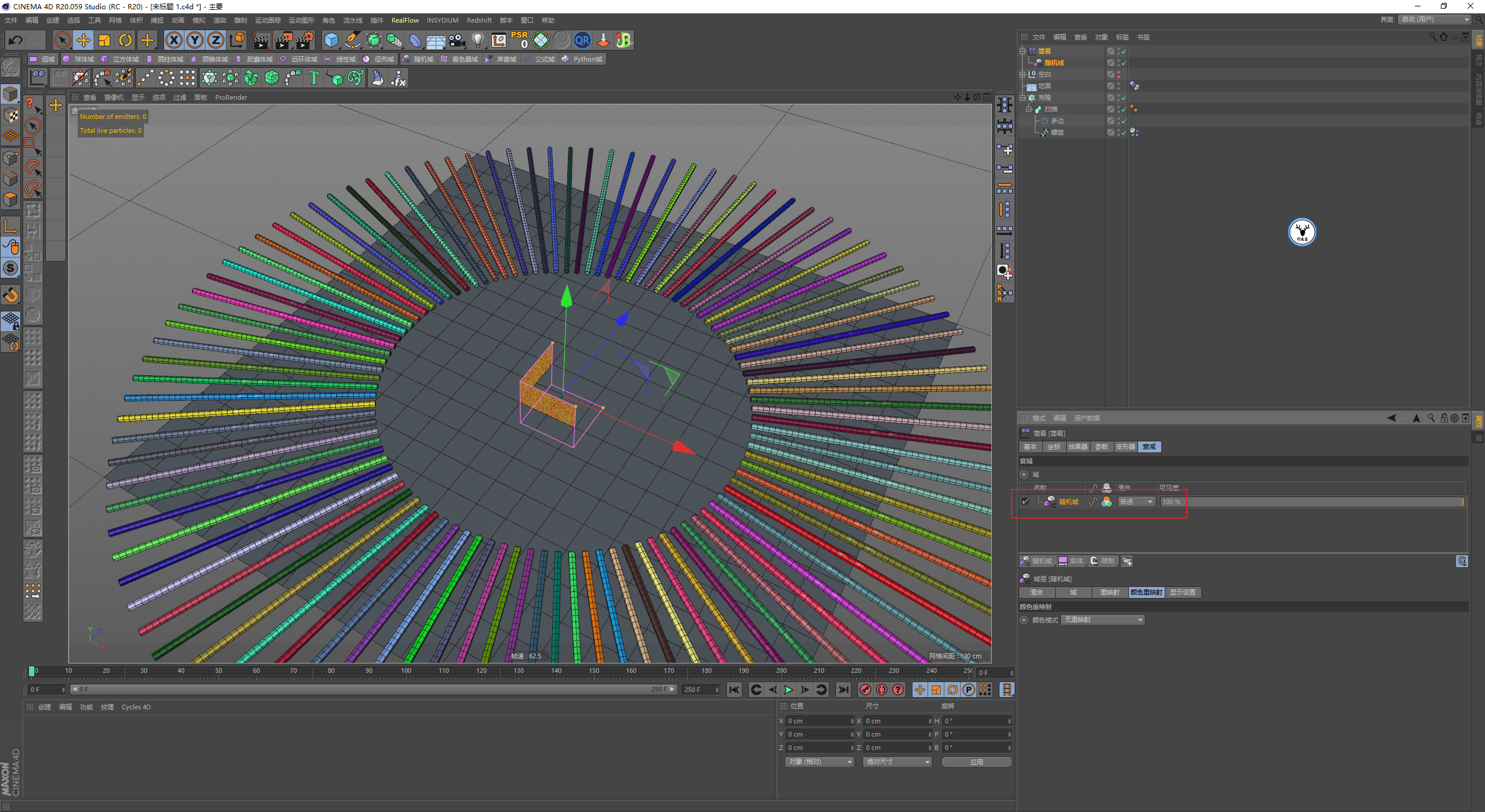

我们可以这么操作一下，选中克隆给它添加一个简易效果器，参数里面关掉所有变换的参数，然后颜色里使用域颜色：

衰减里我们添加一个随机域，让它只修改对象的颜色：

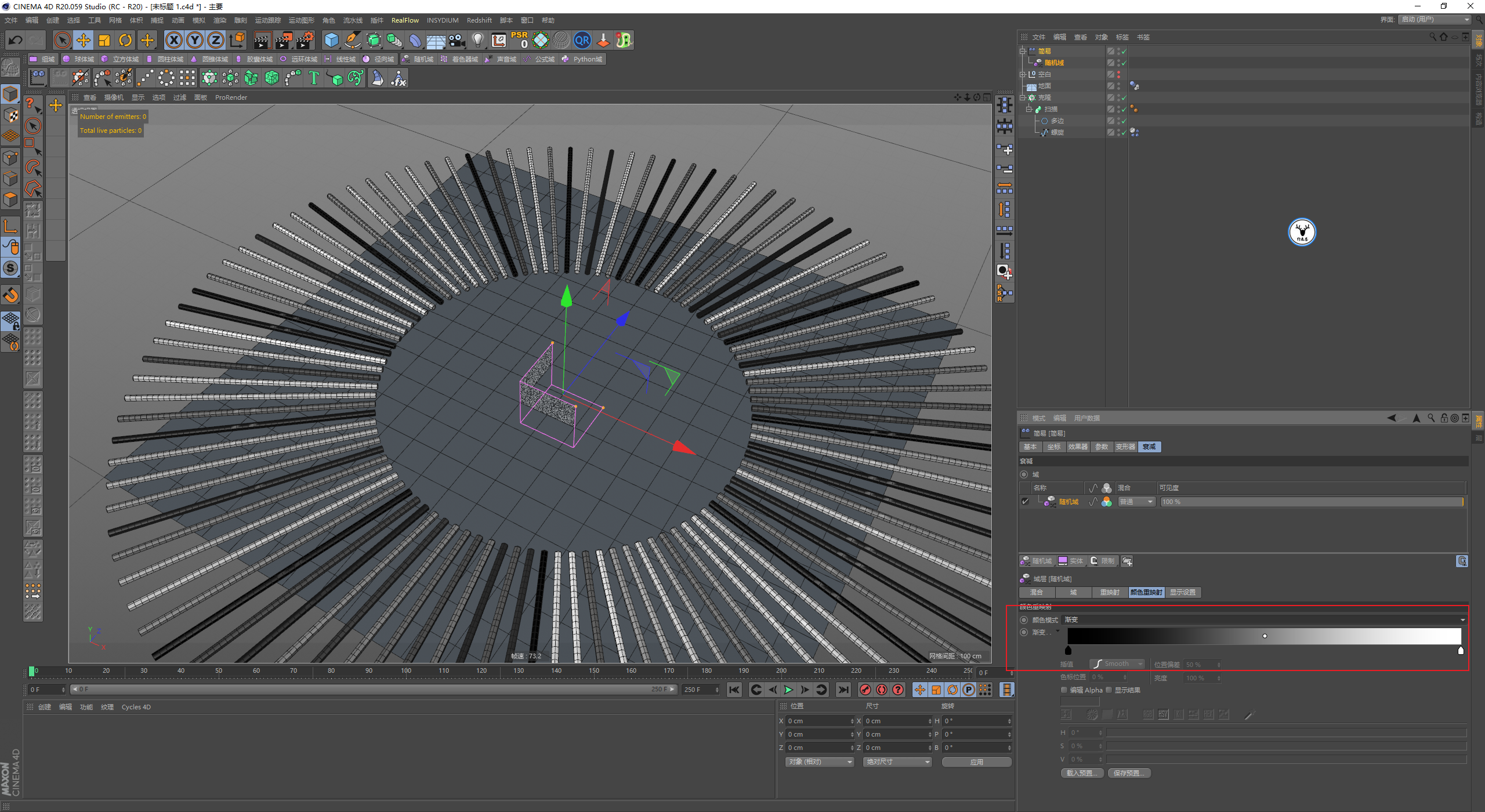

在颜色重映射里，我们把颜色改为黑白渐变，这样方便我们后期在渲染器里对颜色进行重新定义：

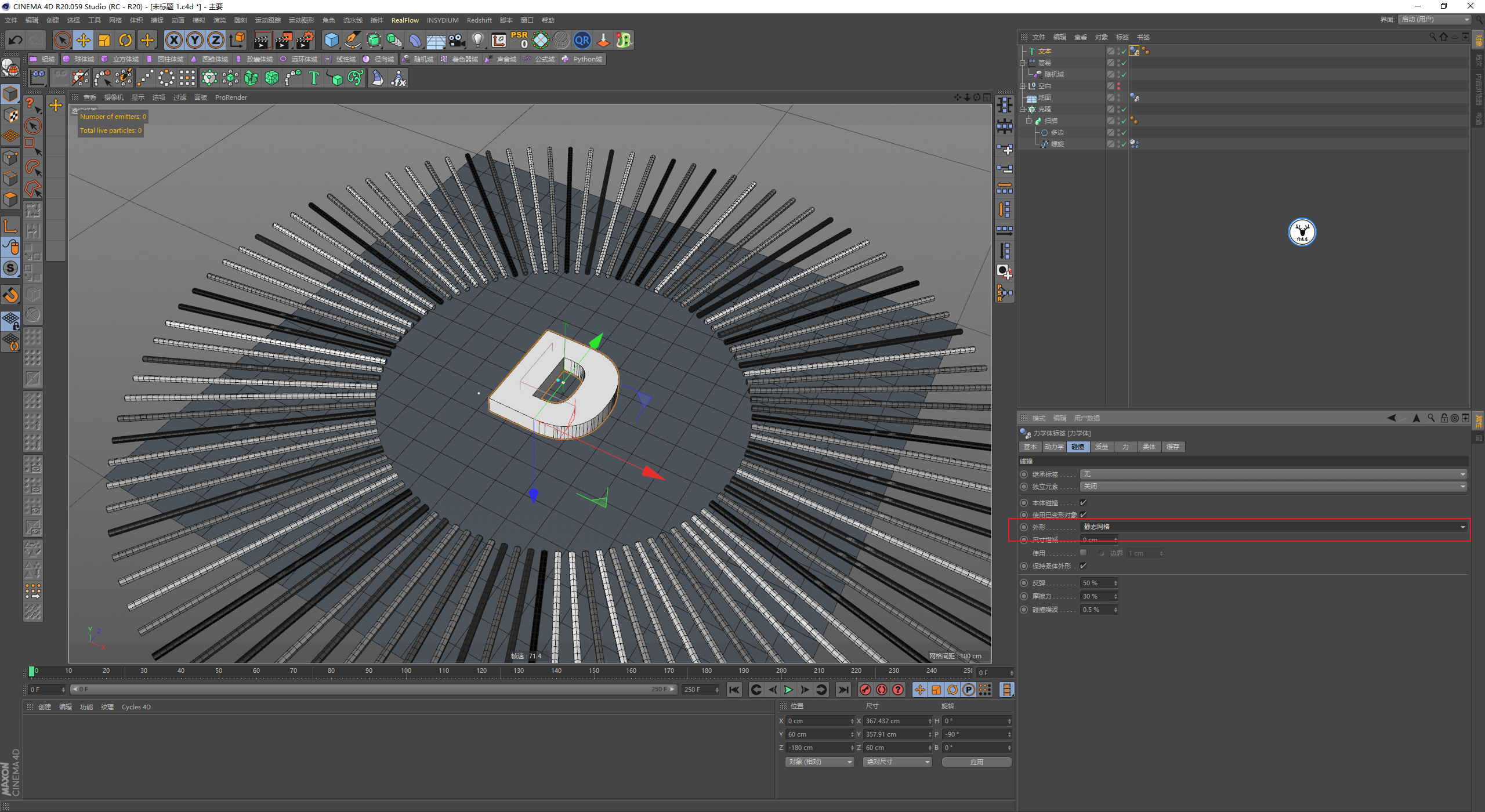

中间新建一个文本，添加动力学标签碰撞体，碰撞外形选择为静态网格，这个不用多说吧：

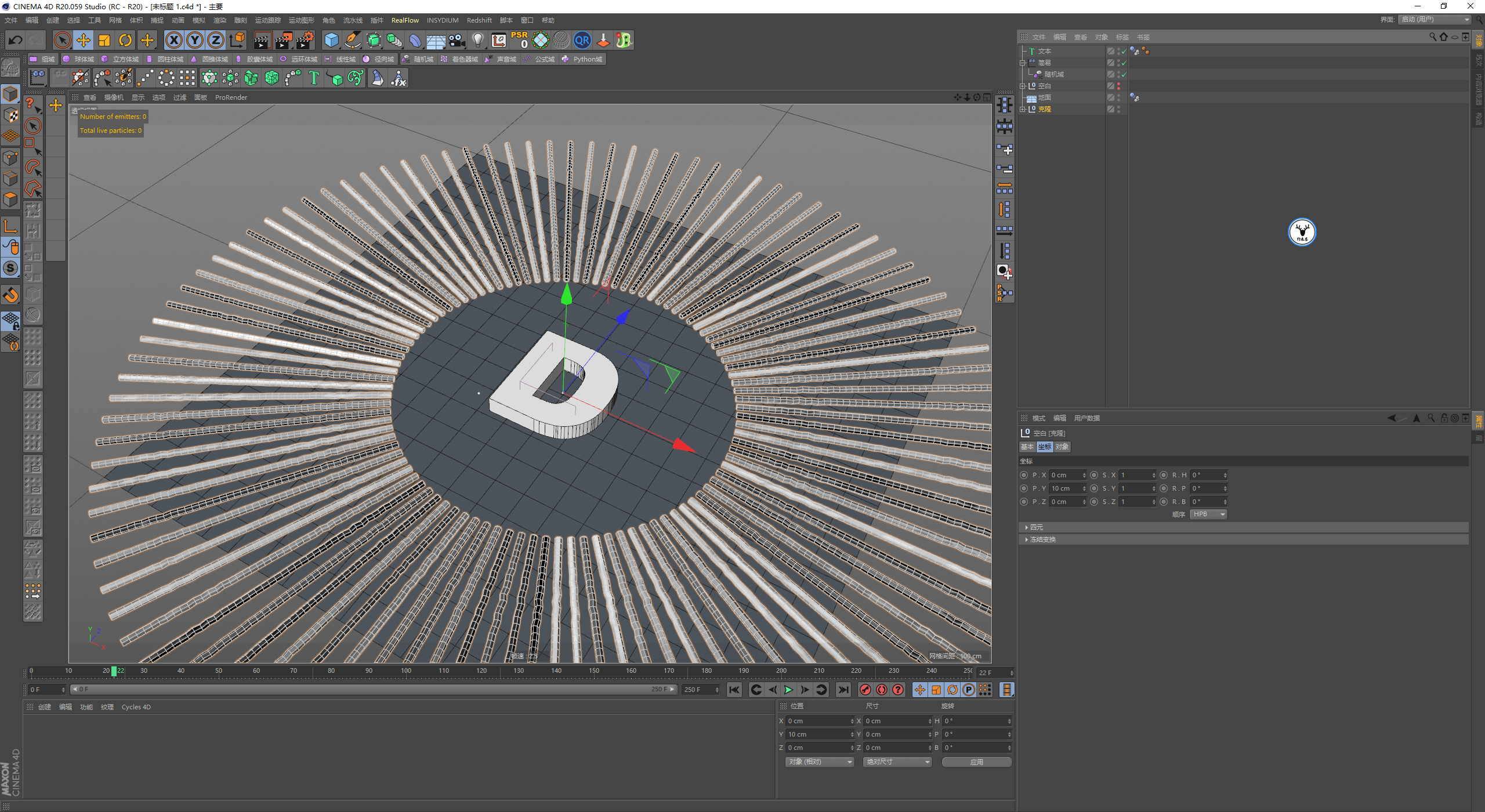

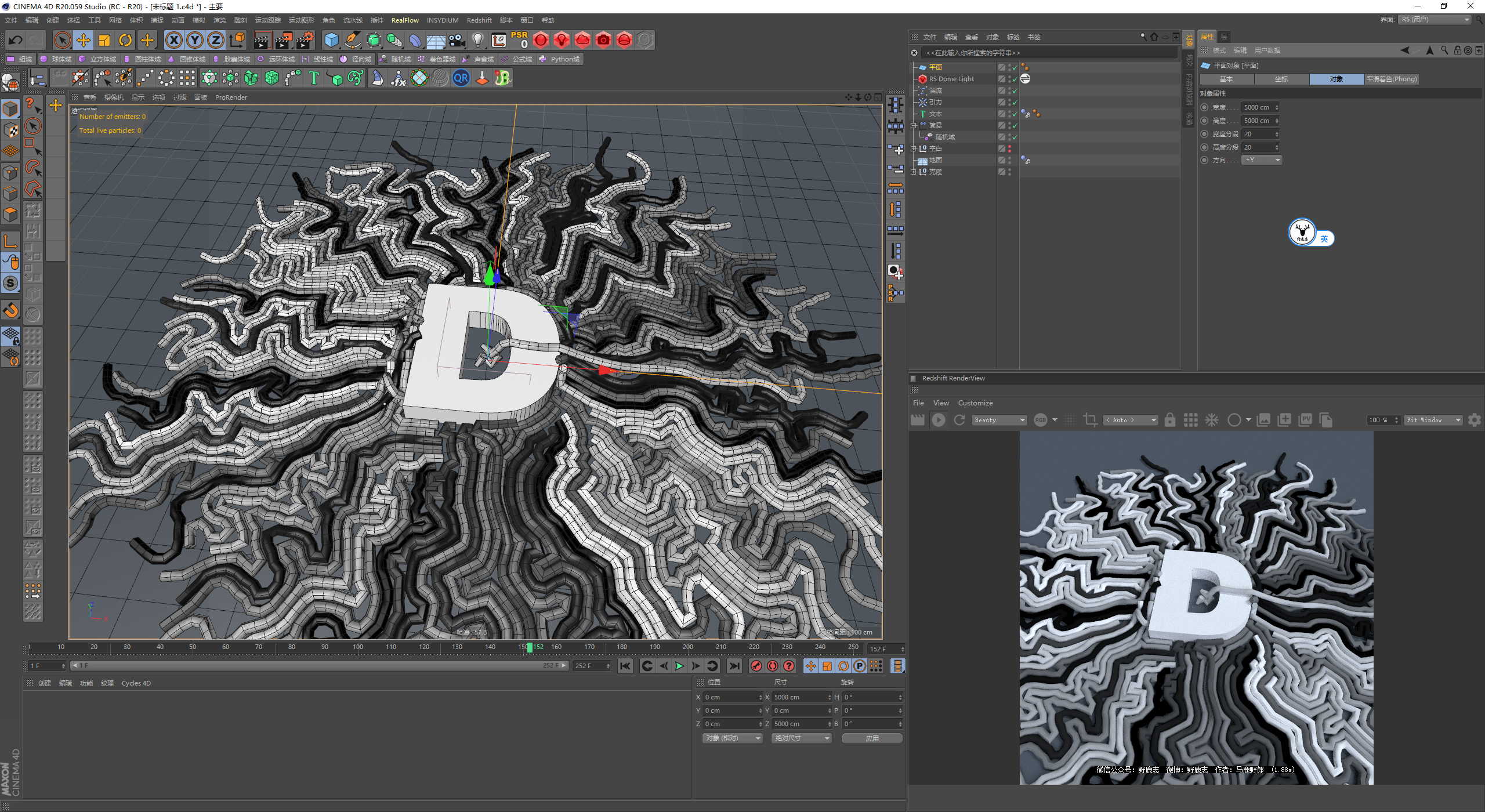

接下来就可以将克隆C掉，点击播放看下大概的状态，可以看到使用样条动力学的方式制作柔体模拟起来还是可以的，我这里有100个对象，模拟起来感觉也能接受：

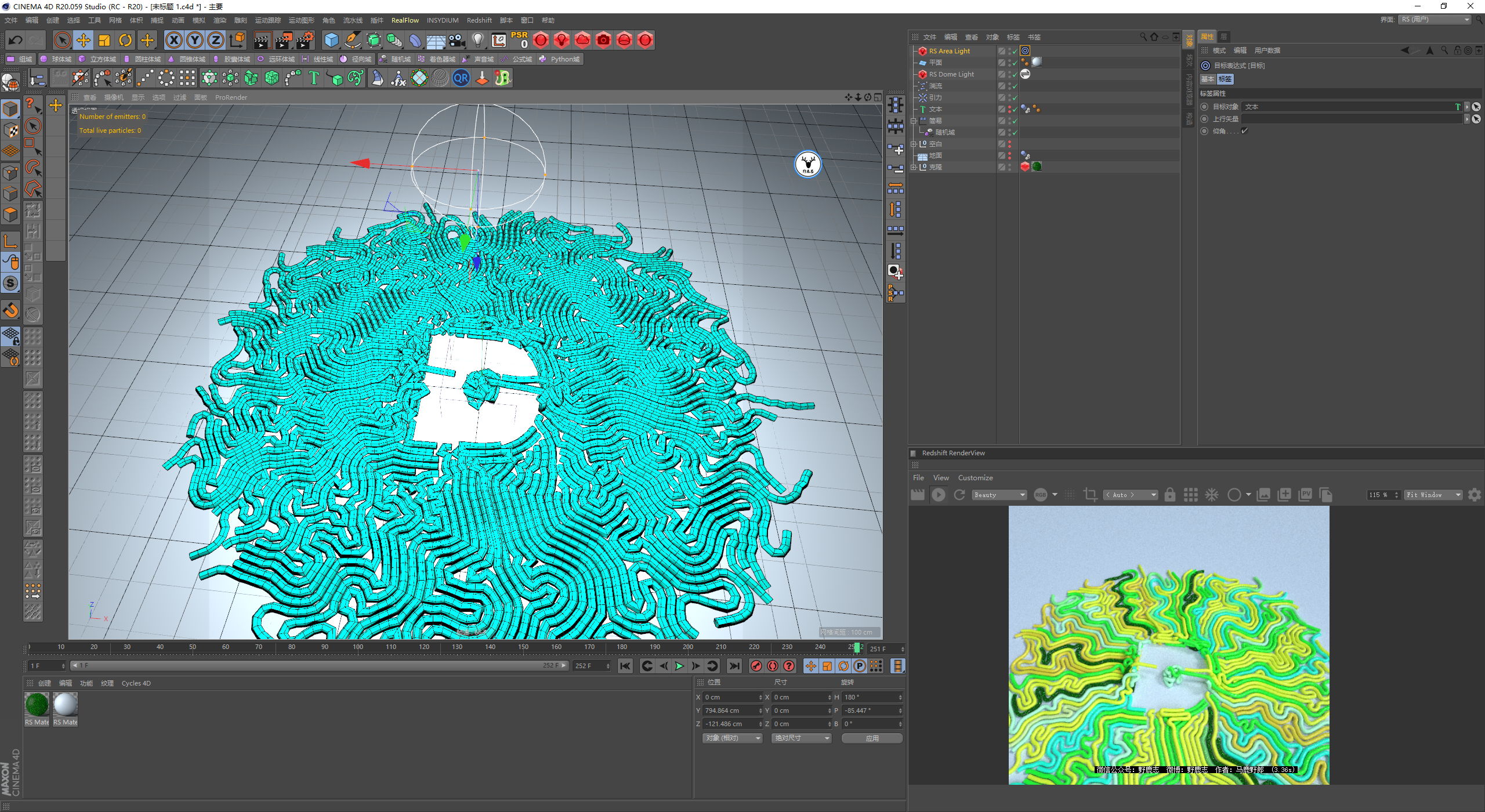

再添加一个引力在中间，适当的调整大小，让他们和文字产生碰撞：

可以再添加一个湍流场，适当的调整数值：

感觉差不多就要着手缓存了，需要注意的是C4D的动力学模拟通常在第0帧以及最后一帧出错，这个应该是个BUG。

所以我这里缓存是从第1帧开始到252帧，最后缓存完的时候手动的减掉最后一帧，这样就是完整的10秒动画了：

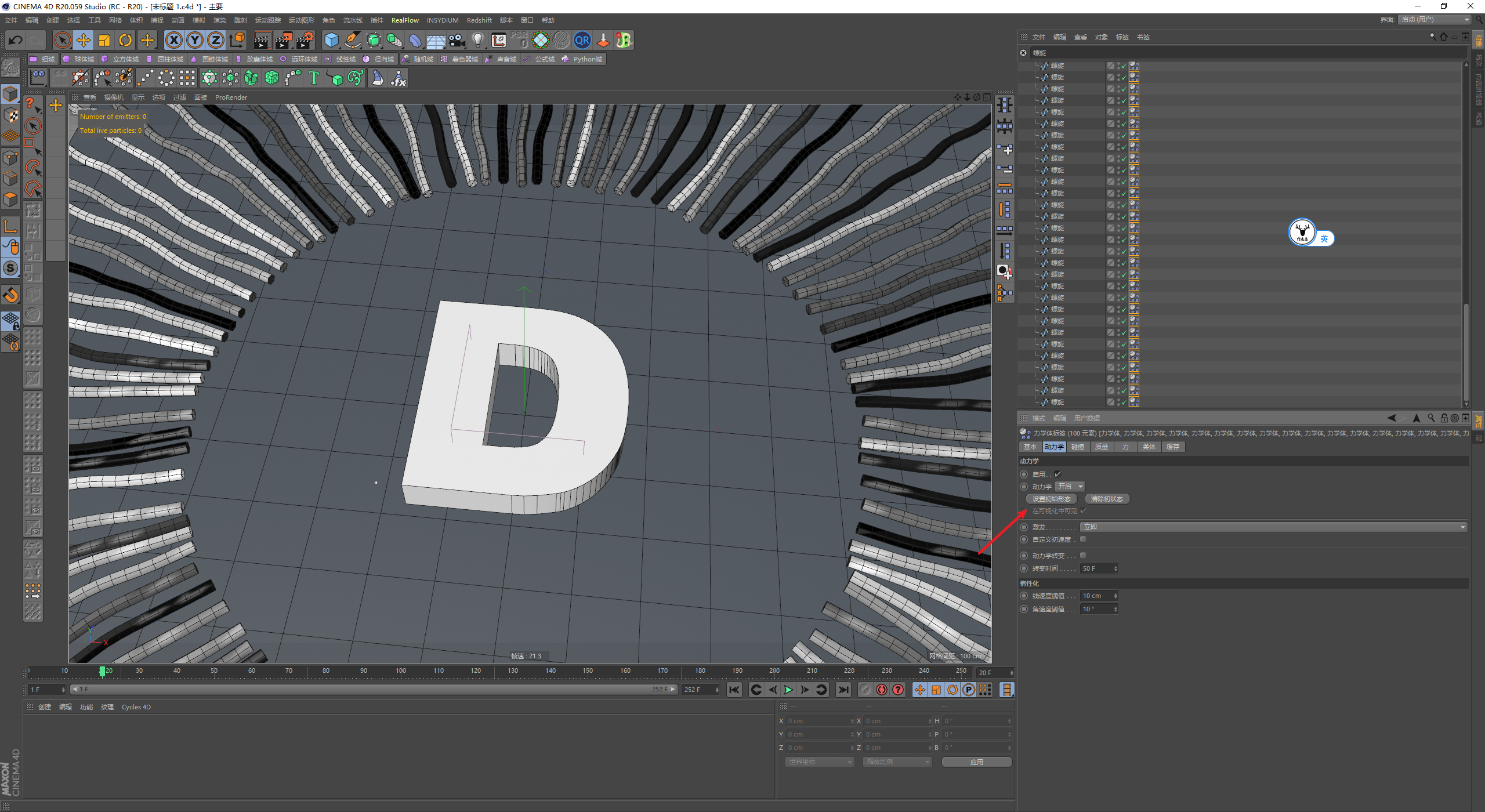

选择一个合适的状态，我这里大概25帧的样子，然后搜索螺旋，同时选中所有的动力学标签，点击设置为初始状态：

然后将动力学进行缓存，注意这里不要全选动力学标签，选中其中一个点击全部烘焙就可以了，否则会出错：

缓存完了以后就进入渲染的部分了，设置渲染尺寸，打开GI，新建环境光这些都不用多说哈：

由于RS是无法识别C4D的地面的，所以新建一个大大的平面充当地面：

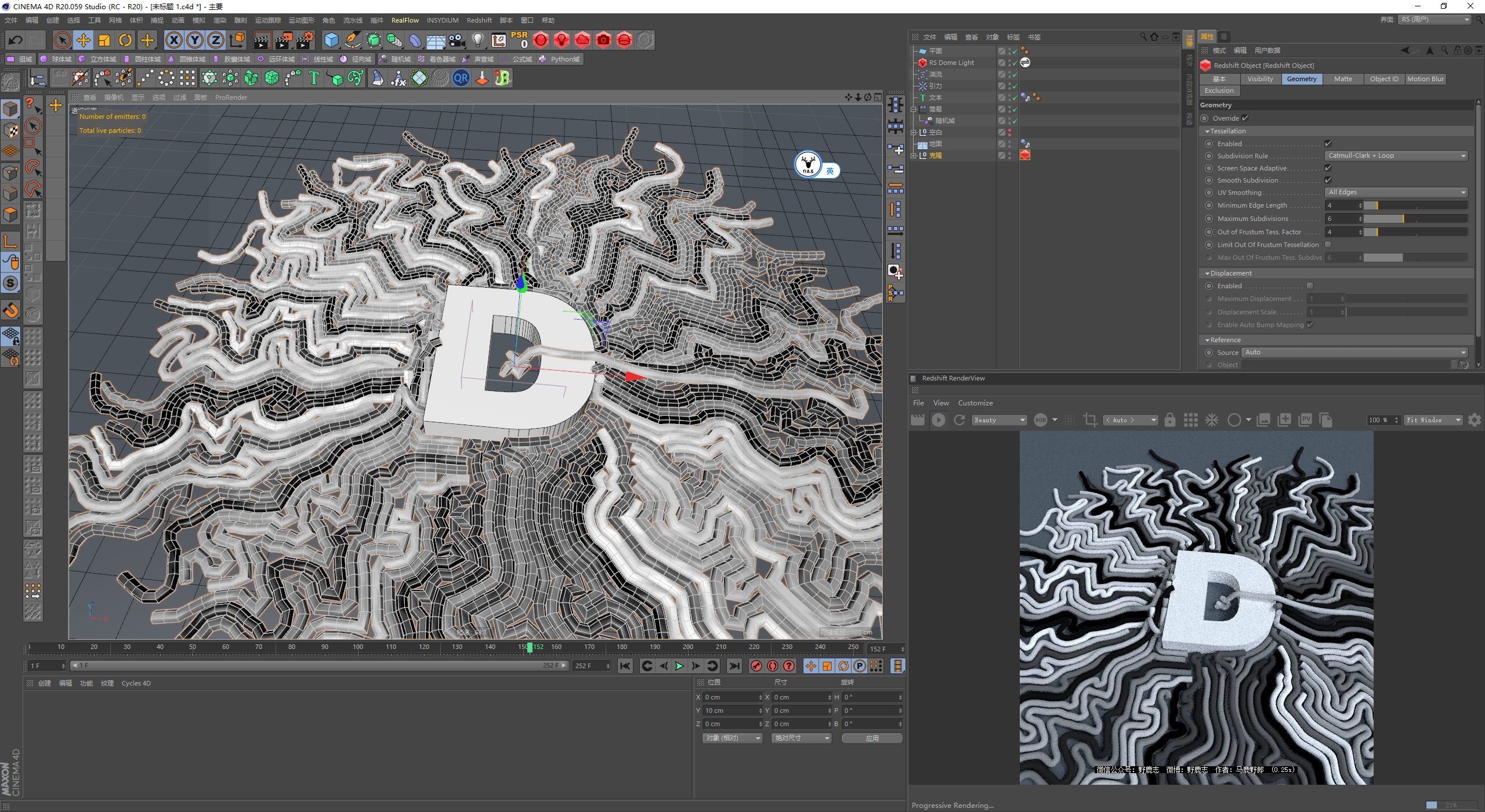

给对象统一添加RS的对象标签，勾选细分，这样绳子就圆滑了：

地面的材质是一个普通的淡蓝色漫射材质：

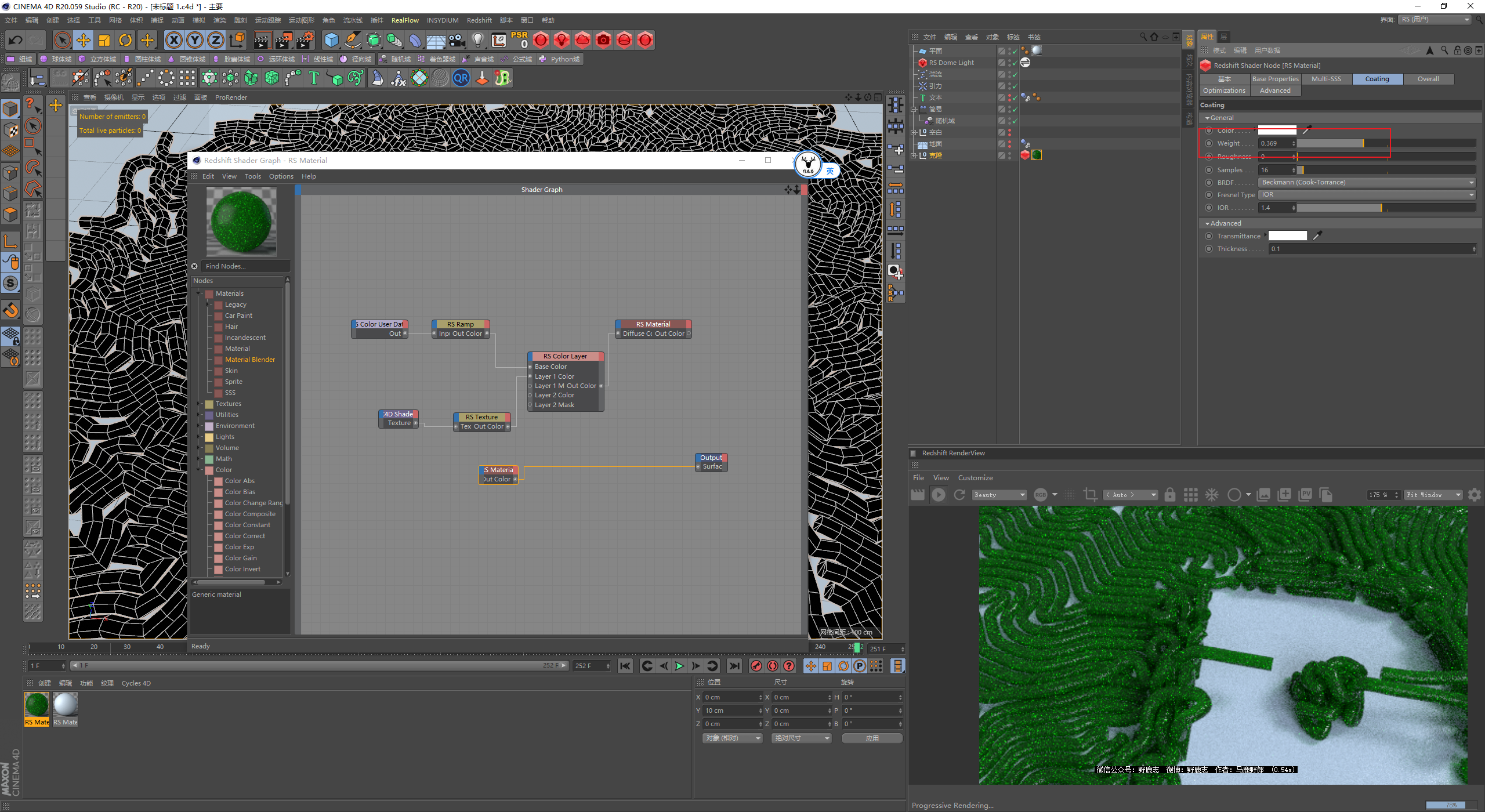

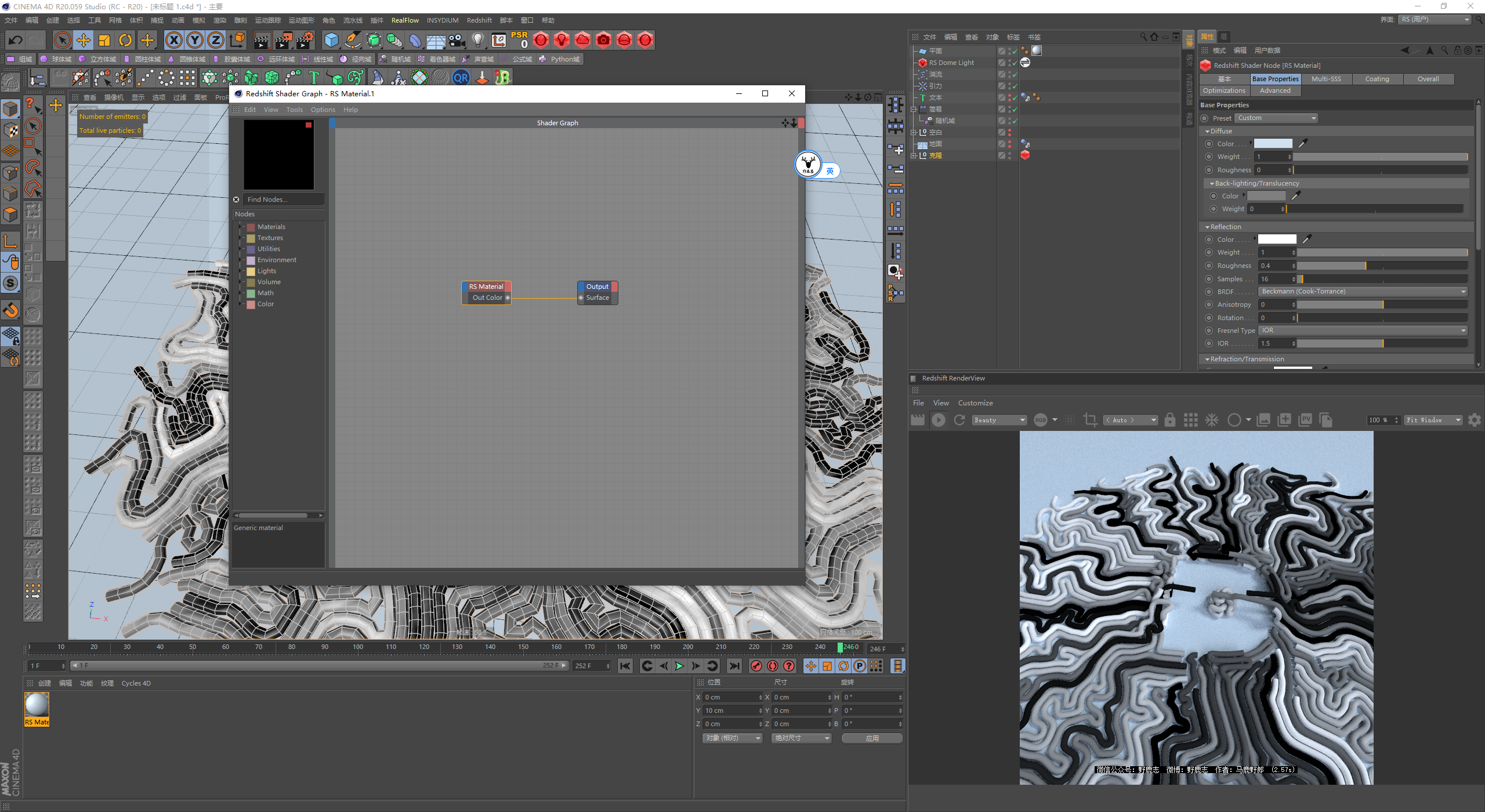

接下来是主对象的材质了，首先新建一个材质球丢给对象调整一下粗糙度：

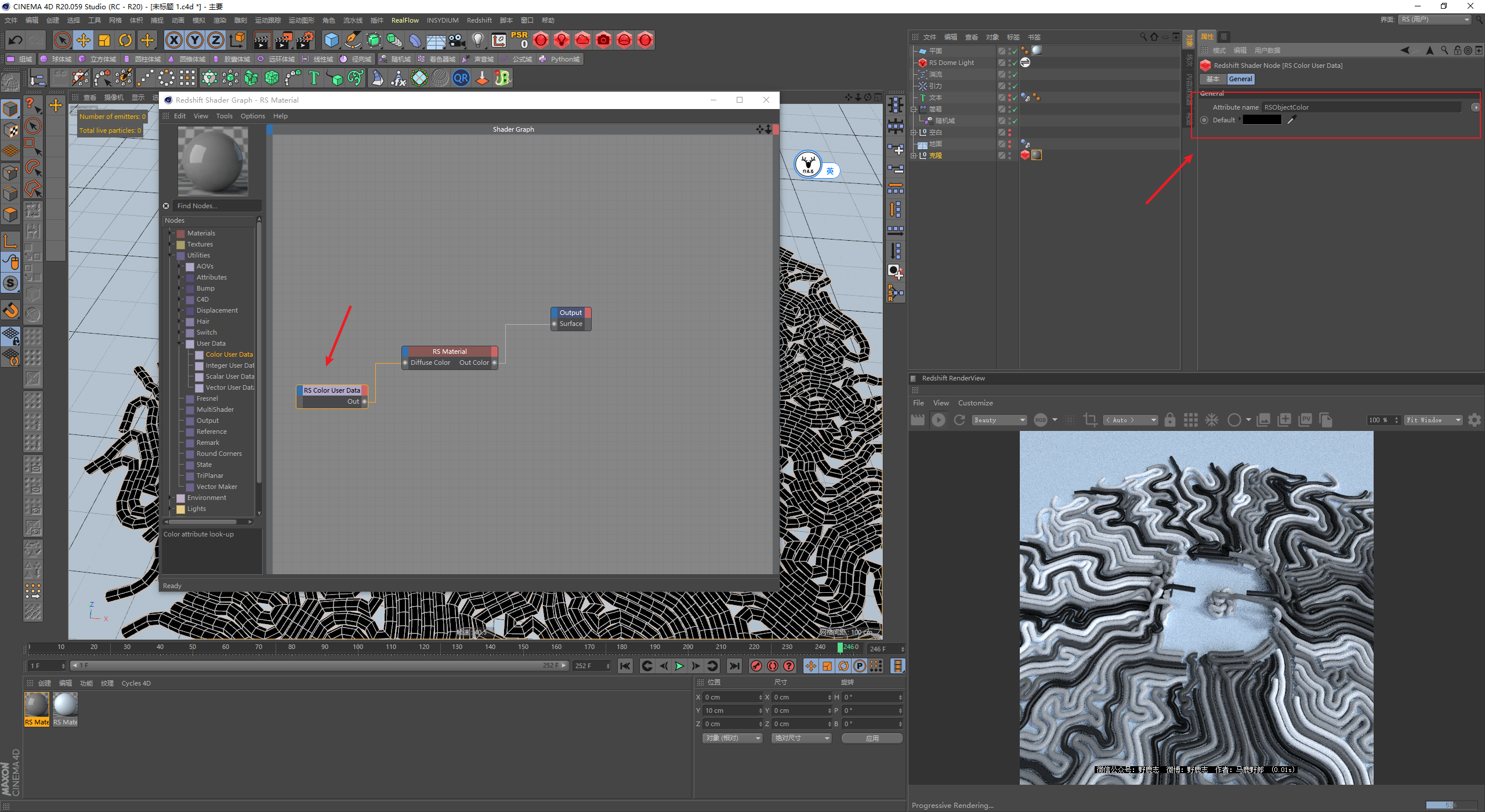

用一个用户数据节点连接到材质球的颜色端口，用户数据节点里读取对象的颜色，这样对象的颜色就被识别到了：

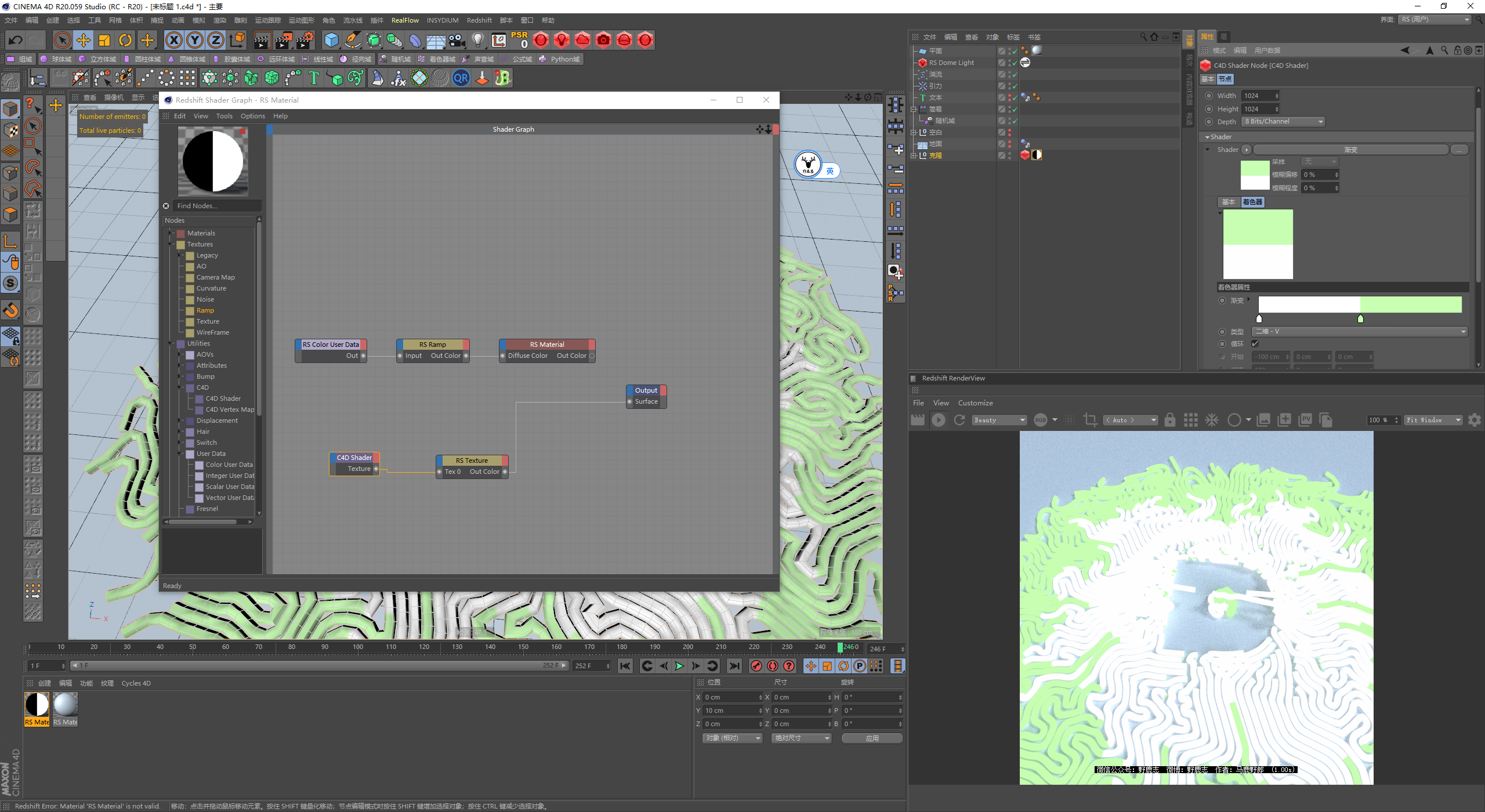

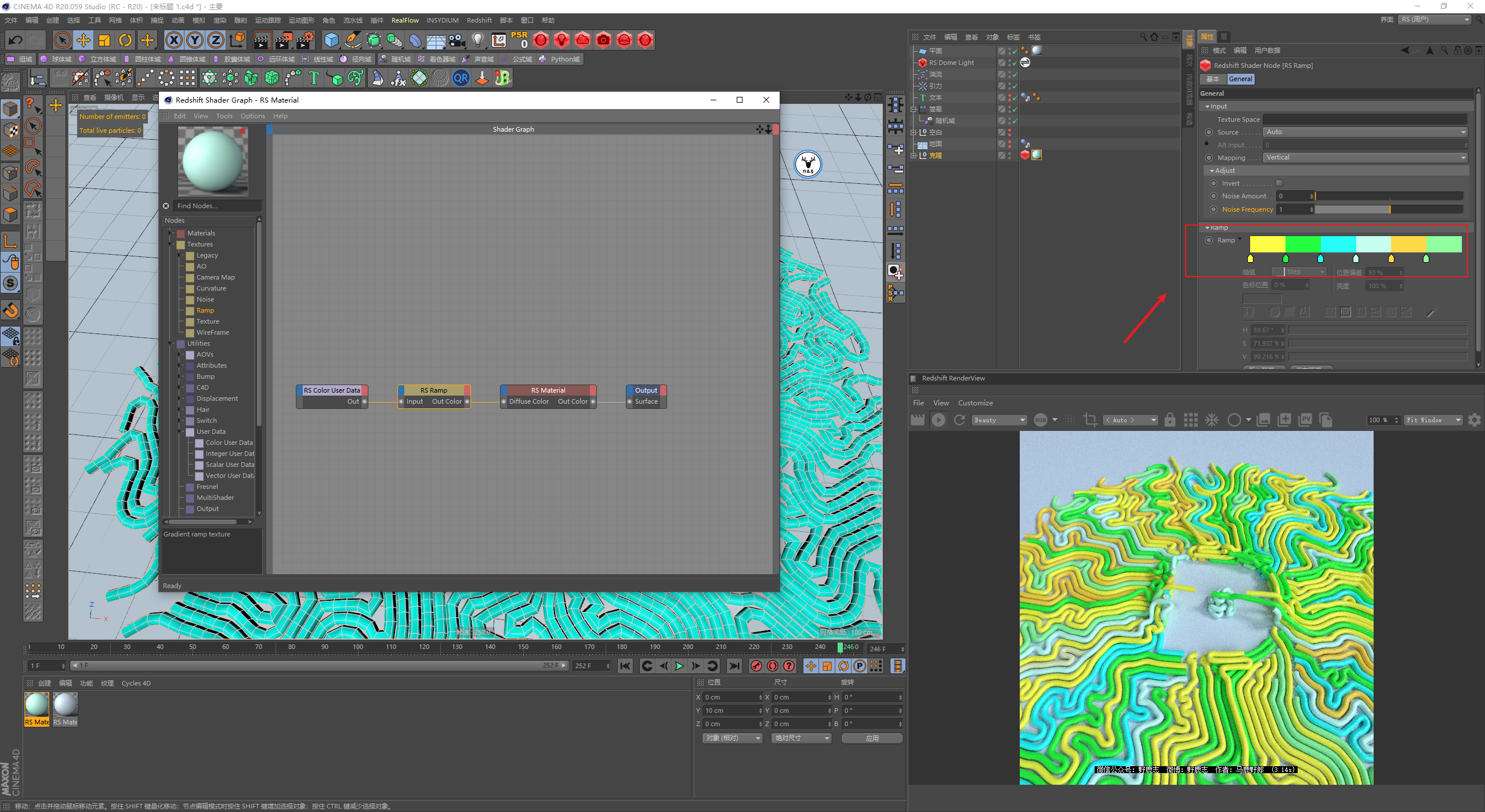

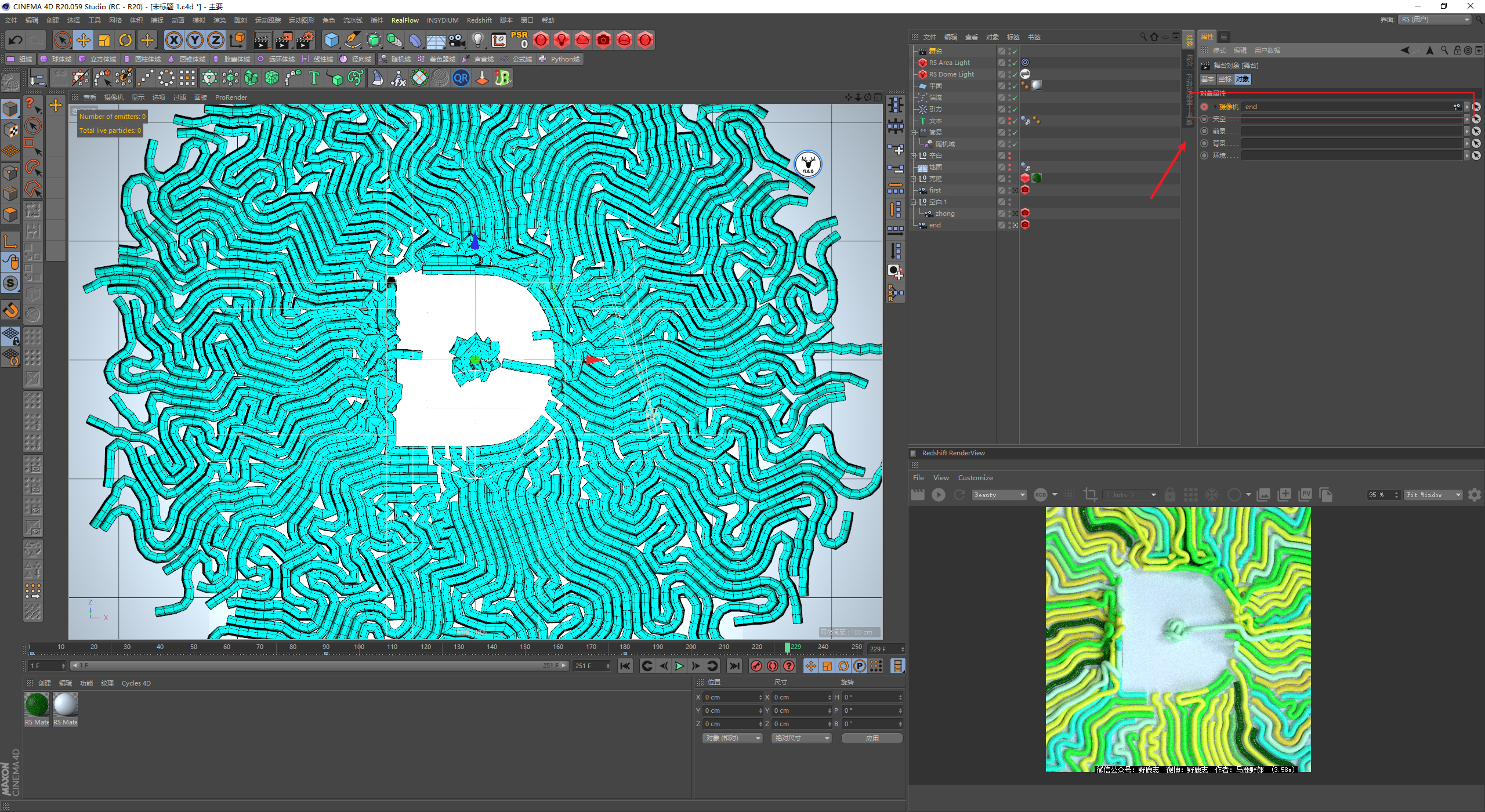

然后再用一个渐变节点来重新映射颜色，颜色方面大家凭自己的喜好来吧：

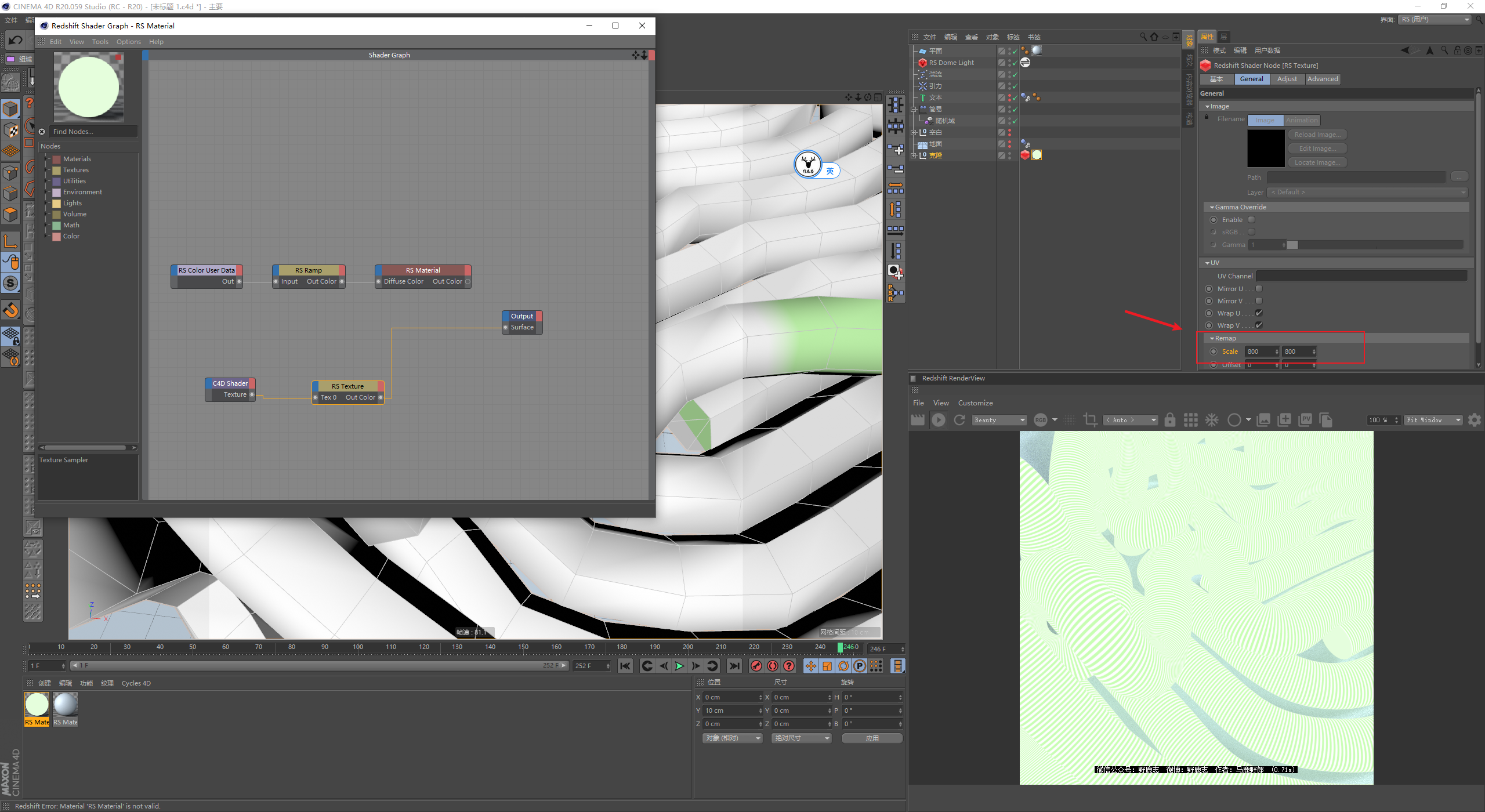

可以再新建一个C4D的着色器节点，里面载入渐变，调整一个自己觉得合适的颜色，然后把它链接到RS的纹理节点：

通过RS的纹理节点可以调整尺寸让纹理变成一圈一圈的样子：

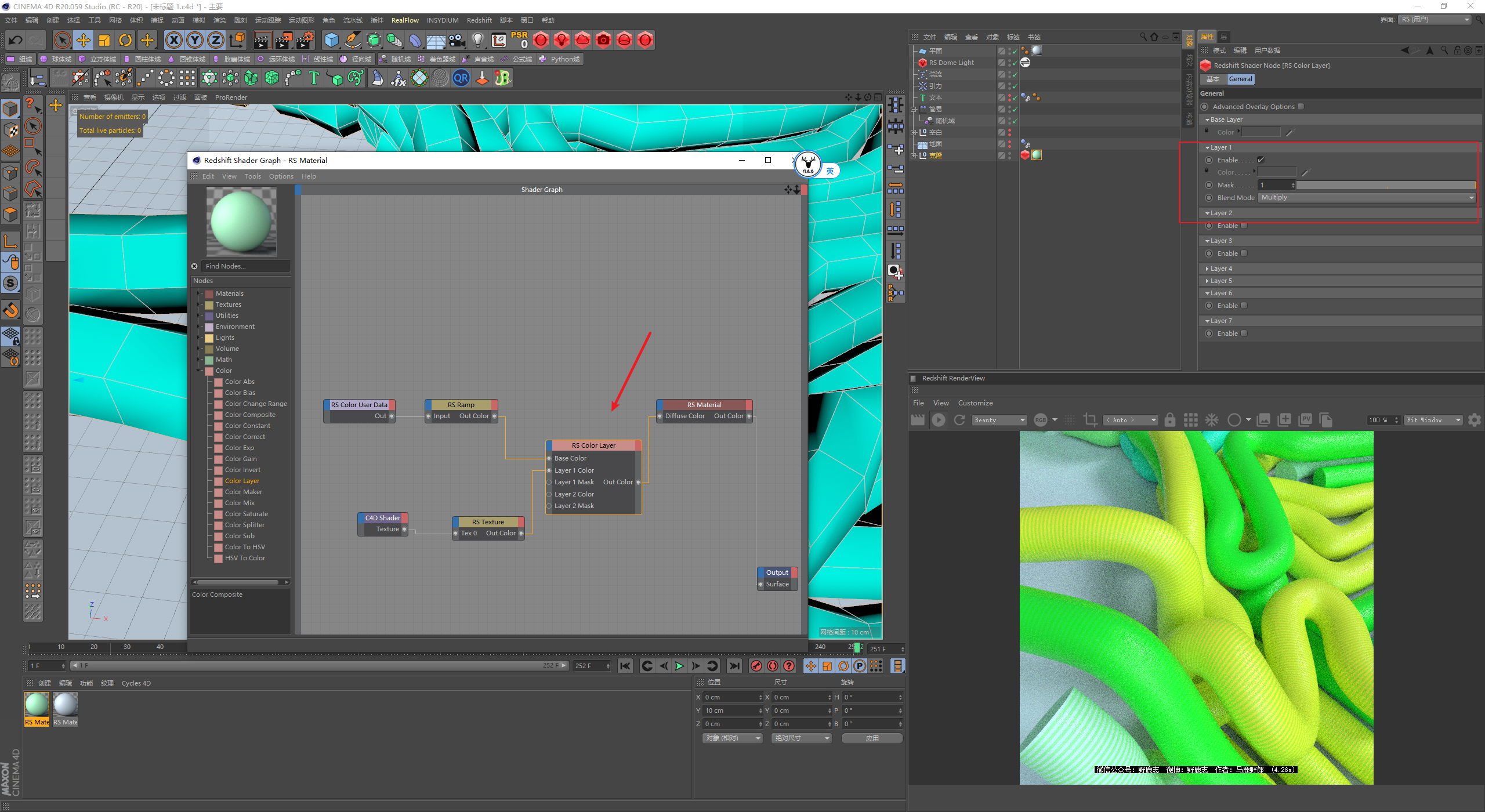

再通过一个颜色层节点将两种颜色进行混合：

我这里又新建了一个材质节点通过预设的玻璃材质调整了一个SSS材质出来：

涂层里我也给了一点参数，这样会有点油漆表面的感觉：

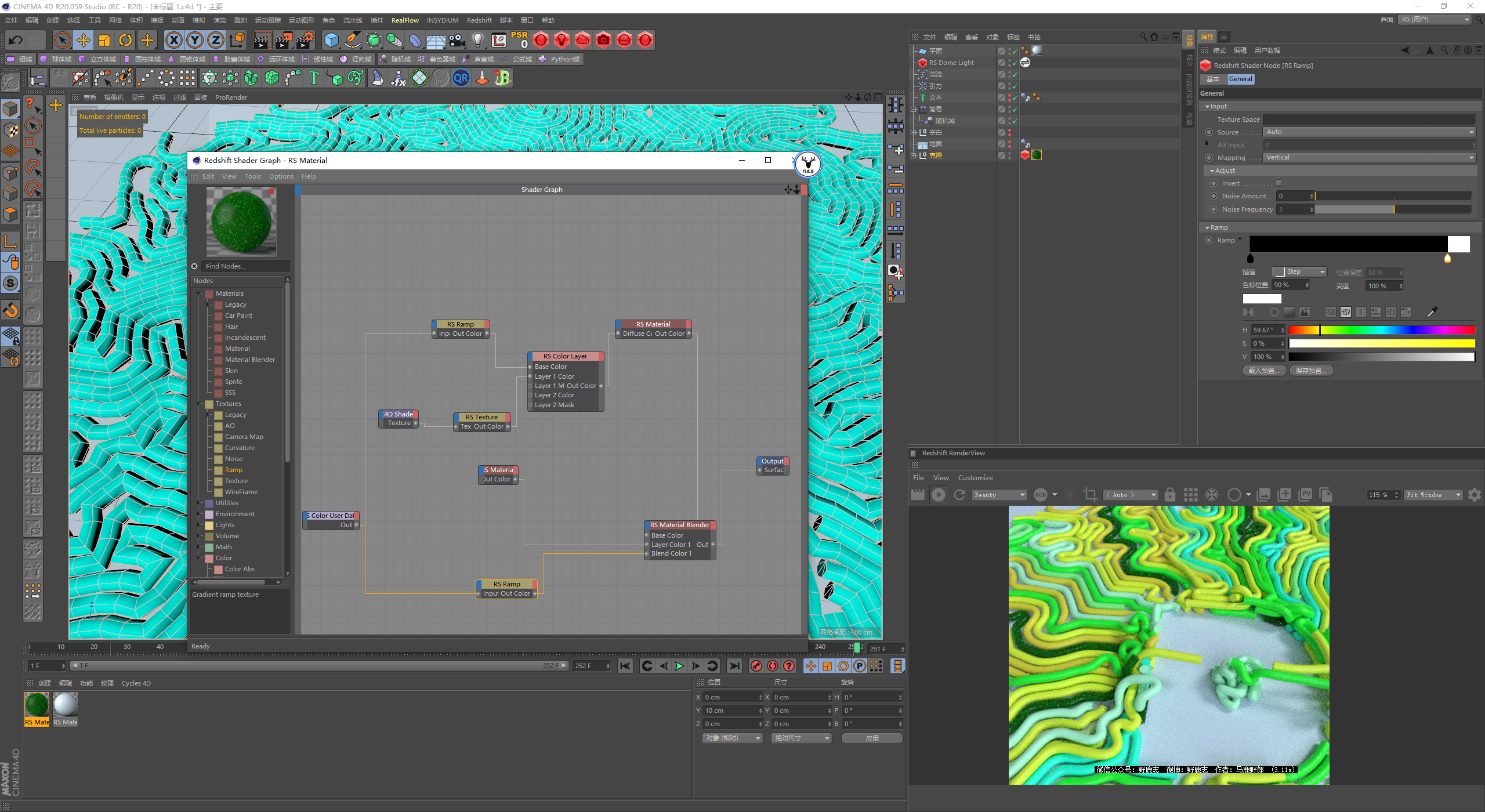

然后再将两个材质进行混合，混合的蒙板就是用户数据节点：

最后再用一个渐变节点来控制两种混合材质的显示范围：

视情况在顶部补一盏灯吧：

基本这样就完成了，我这里在一开始的时候选了一个近景，然后发生碰撞的时候，以及最后形成字母的地方分别做了三个摄像机动画。

因为摄像机动画其实很考验功底，我也做的不是很好，属于练习中，所以这里就不详细说怎么做的啦：

最后再通过舞台来实现的镜头切换：

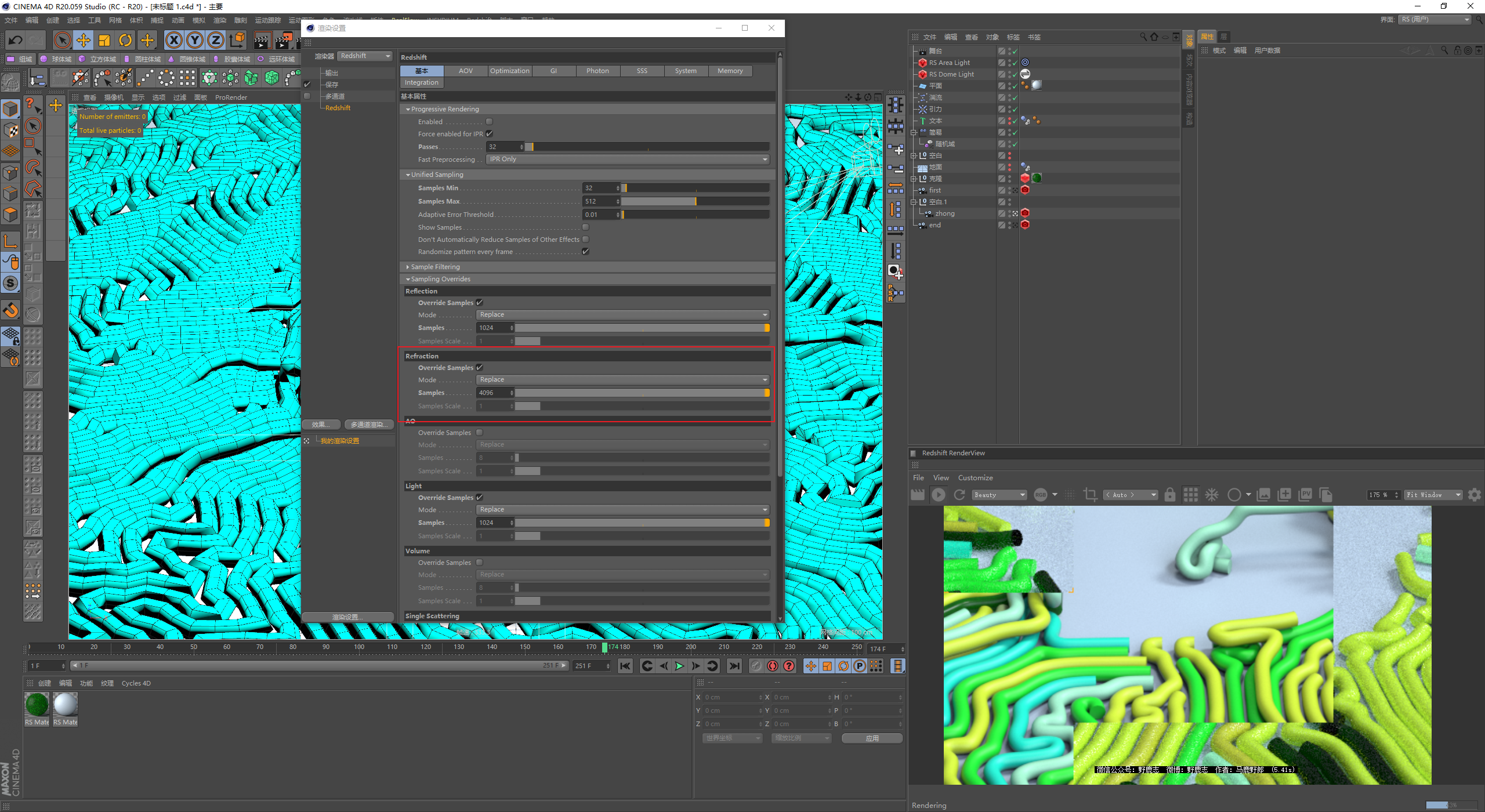

渲染设置方面统一最大采样我给到了512，其他本地采样都是它的两倍1024，sss材质为了消除它的噪点我给的特别高：

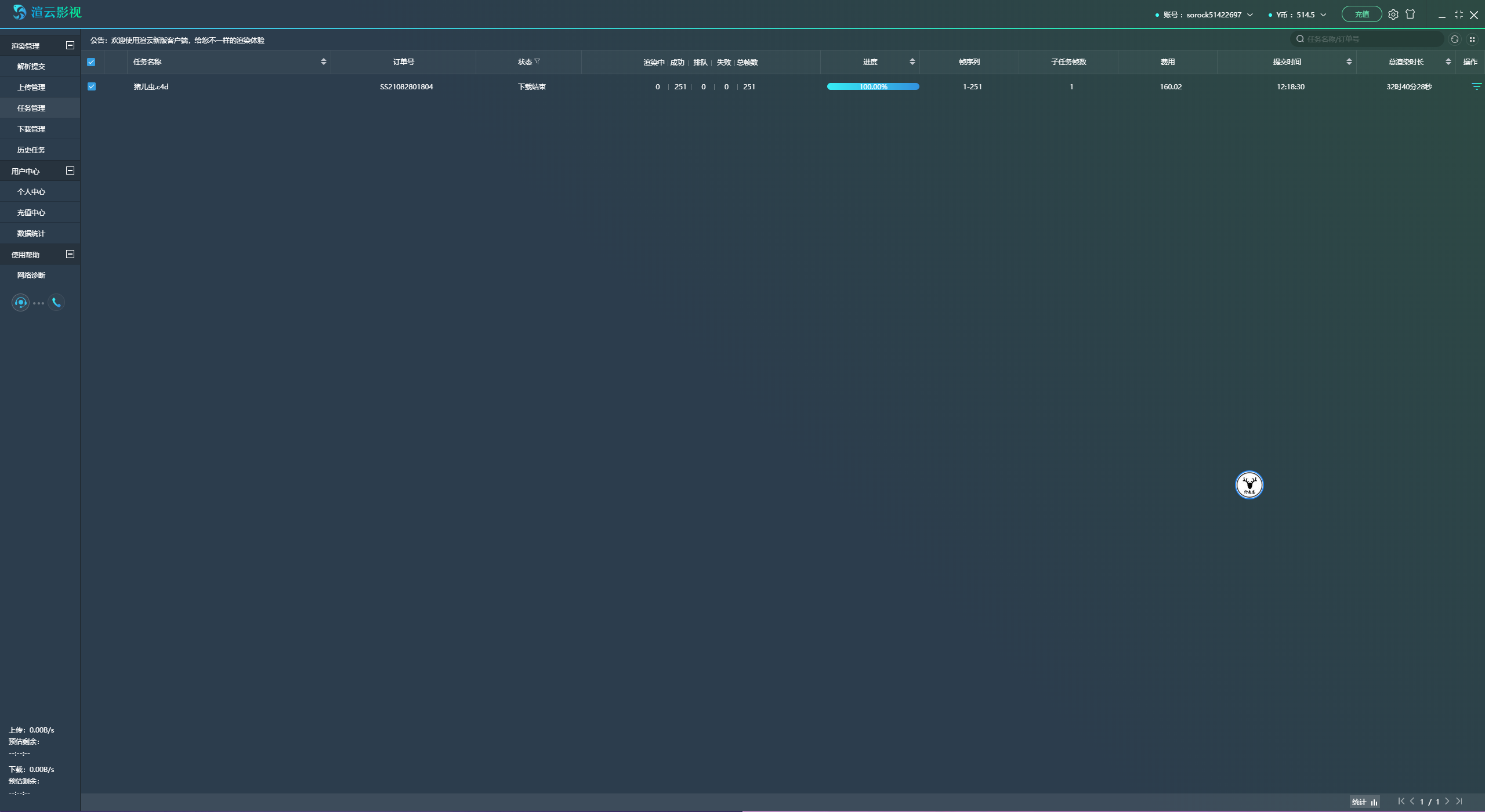

渲染我是扔农场渲染的，实际上我是克隆了150份，可能是克隆数量比较多。

并且自己不太会采样优化，渲染的时间挺久的，总计时长30多个小时，费用是160：

最后后期简单调整一下看看效果吧：

动图被压缩以后看不到细节了，感觉摄像机动画还是不太好看，下面是今天的视频版：

好啦，今天的分享就到这里，想要原视频及原文件的鹿友后台撩我获取吧！
