【教程】Rhino犀牛7概念鼠标造型建模（含模型领取）

建模分析

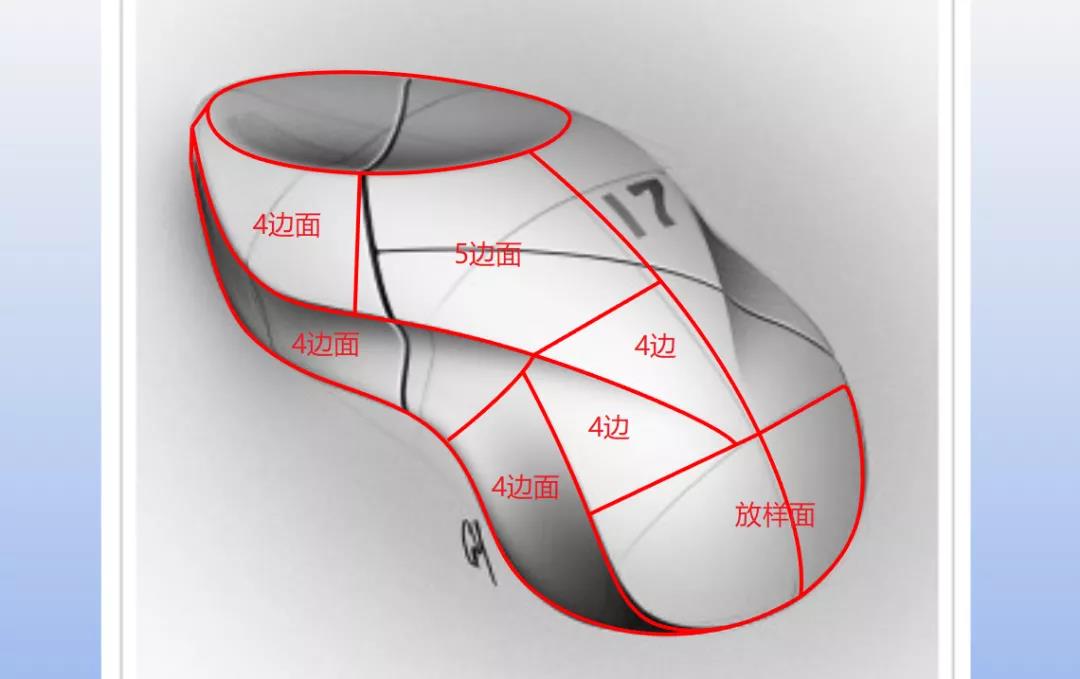

这个模型相对难度较高模型有两个渐消，并且曲面的趋势也很难把握，整体对称只需做一半，然后通过“4+n”分面法则去进行分面，不过对于曲面的把握更加困难，我们下面一起去看一下。

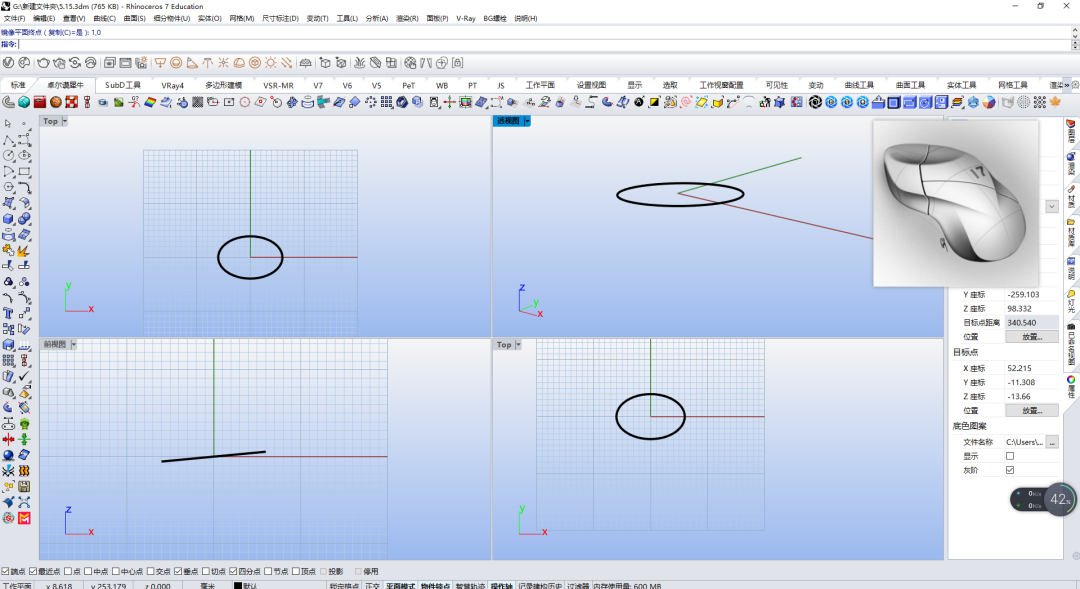

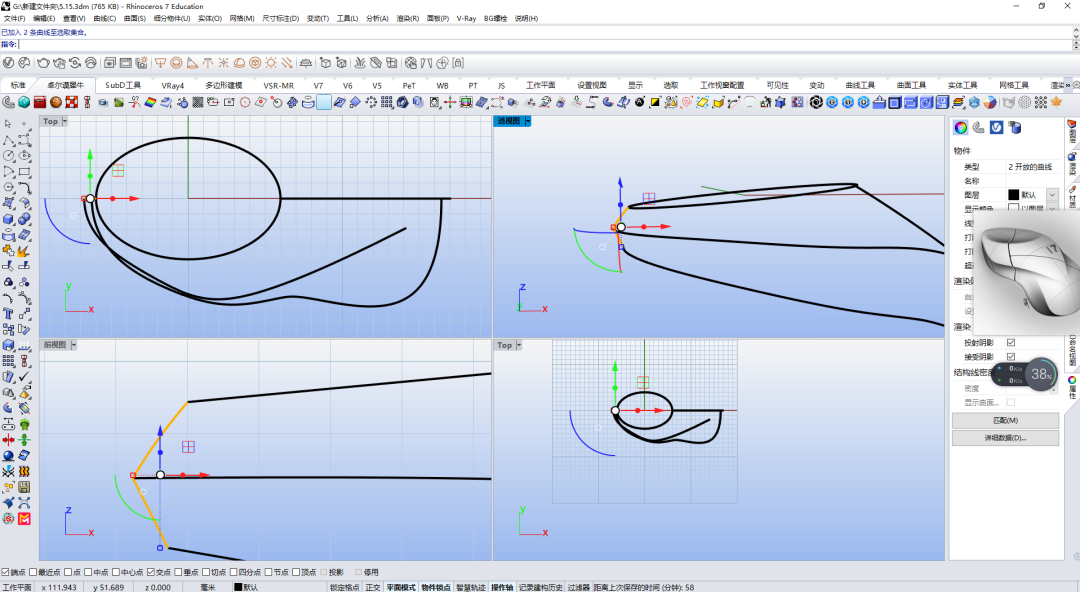

01、我们首先去画出一些边缘线的位置，首先定出上方的椭圆位置。

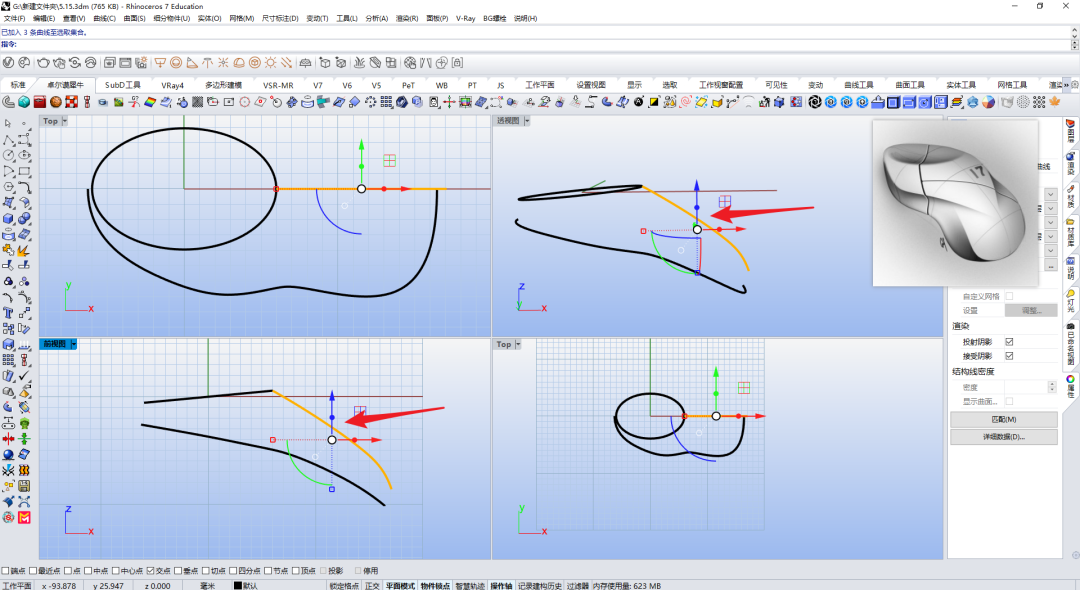

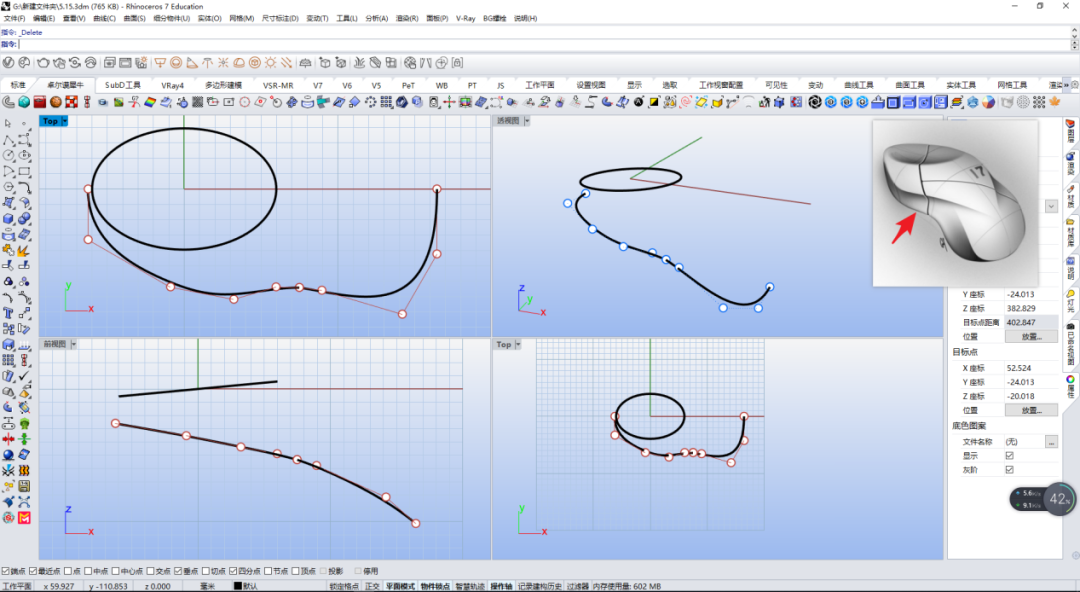

02、画出最下方曲线的位置，由于只有一张手绘图，则对于三维空间的把握要更精准些.

03、画出第3条线，这是条中间的对称线，把整个模型分为左右两半去做。

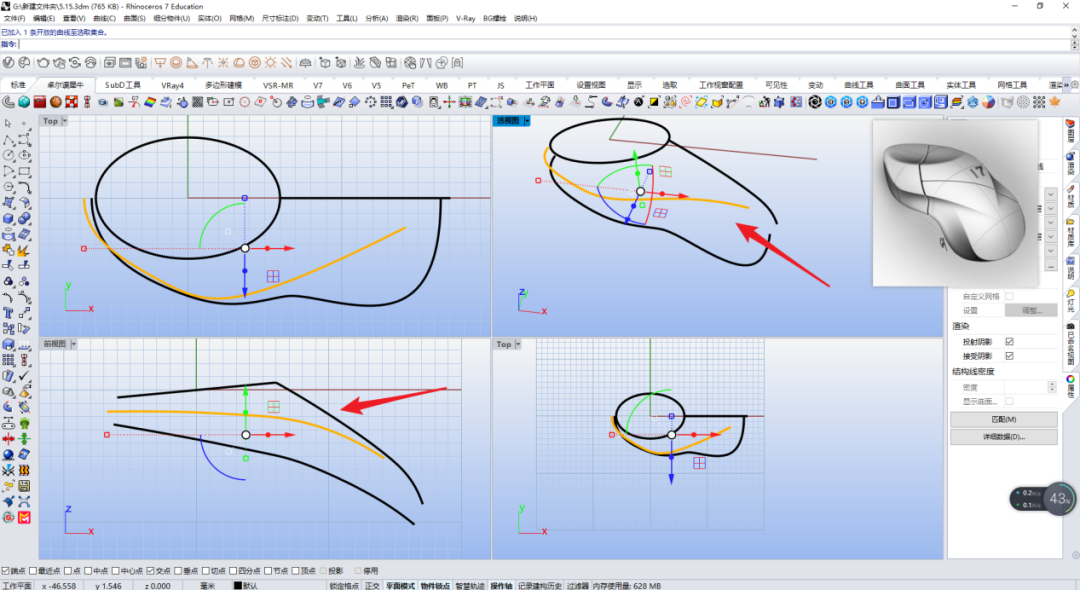

04、画出第四根线，这里可以根据下方线的对比去画出。

05、这时我们补上前面的两根中线。

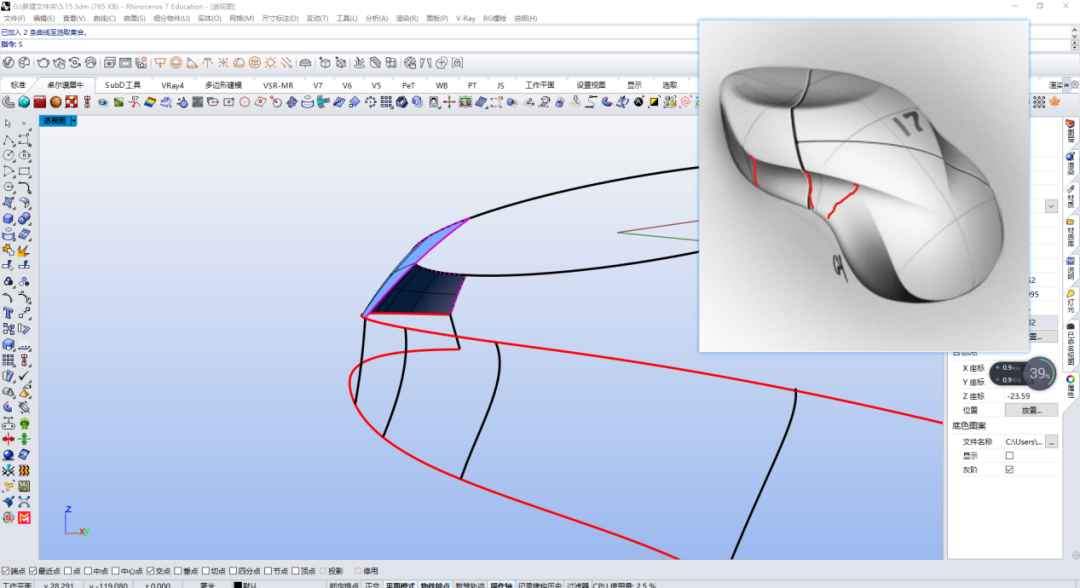

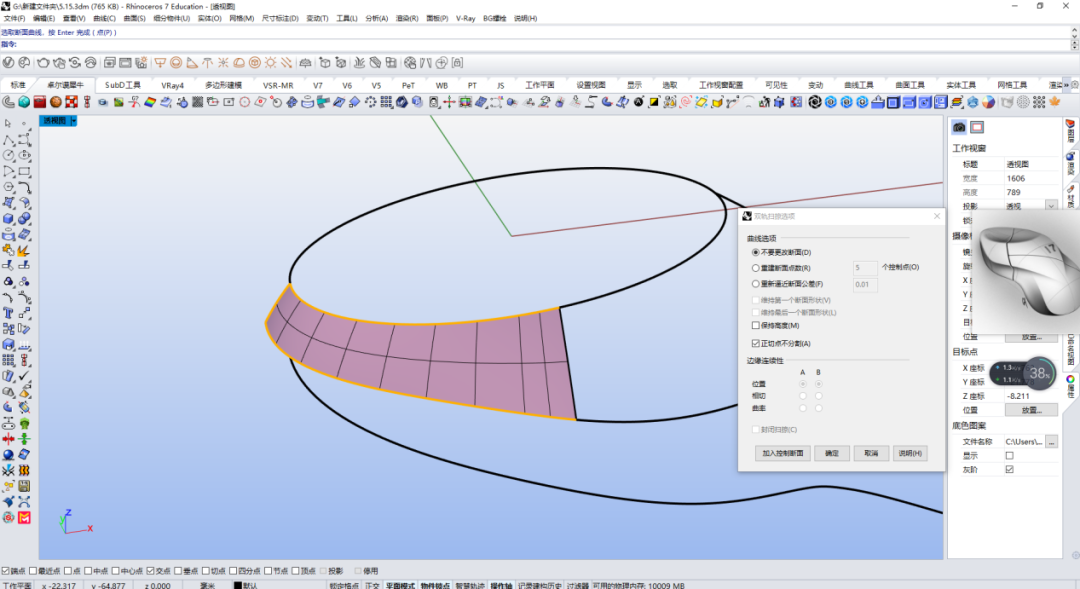

06、把他分为前面一半做出四边面，这里可以利用双轨做出曲面。

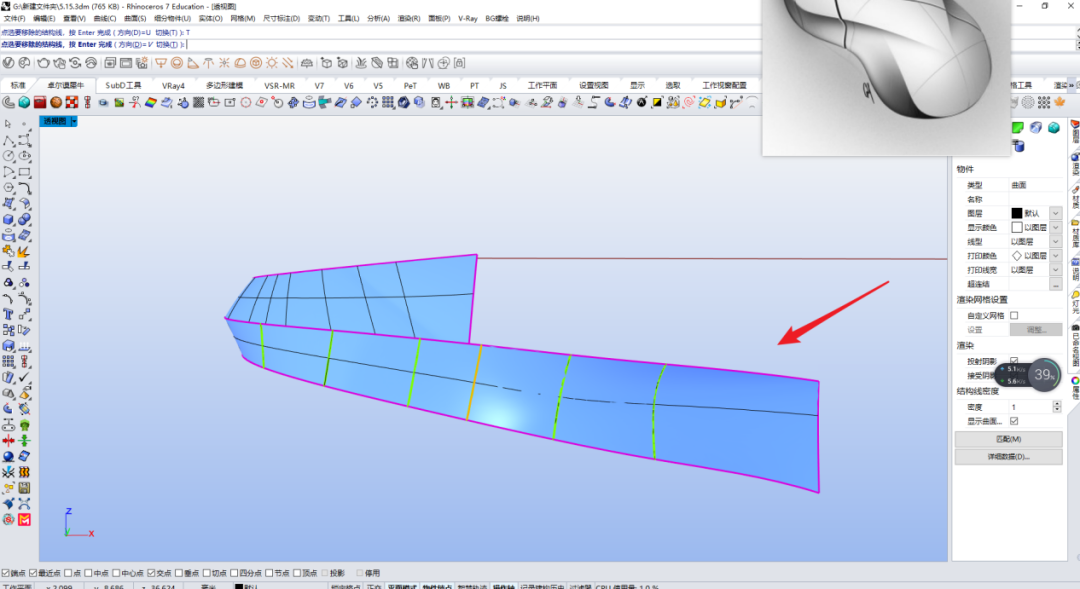

07、这时我们可以准备做出下方的四边面，因为这里的曲面变化的趋势较多，这里可以利用双轨的多根断面线做出，这里我们可以画出多根断面线，利用双轨做出曲面。

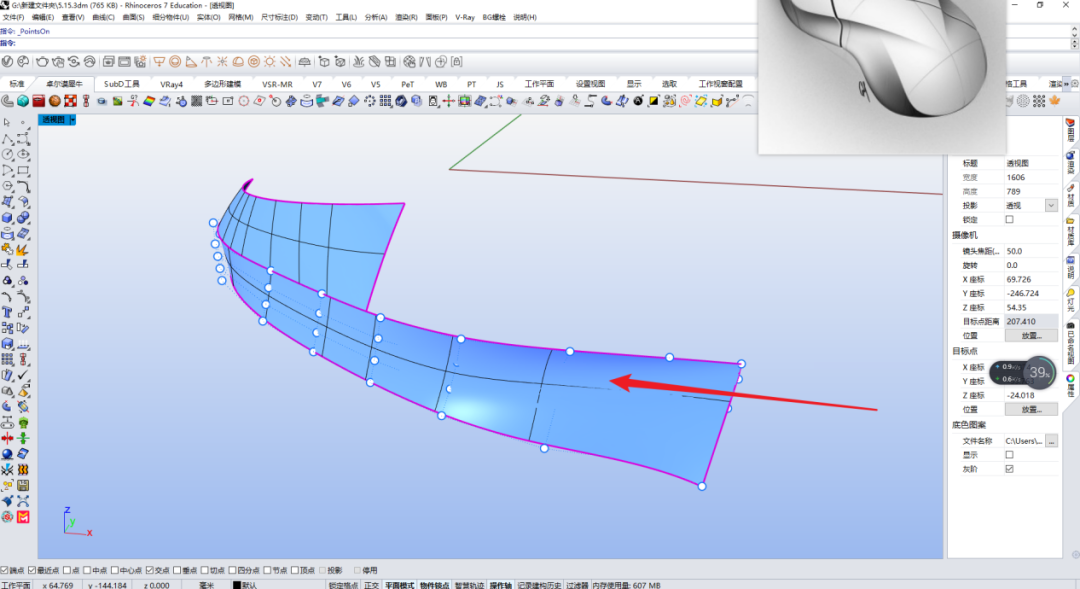

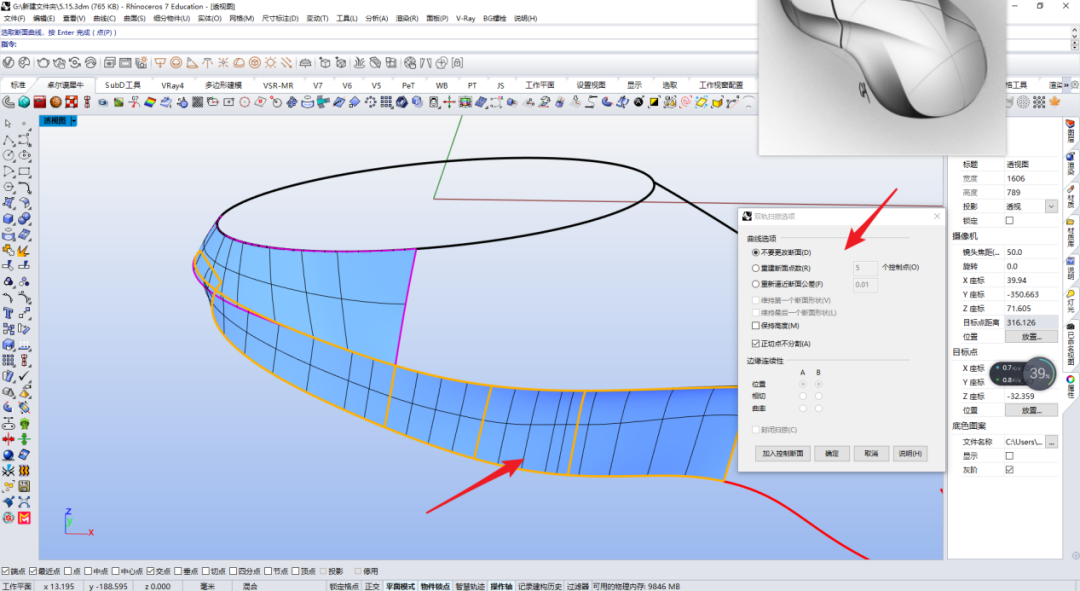

08、由于造型还是不准确，我们则需调整造型，但是控制点太多，所以我们需要对这个曲面进行优化，进行减少控制点。

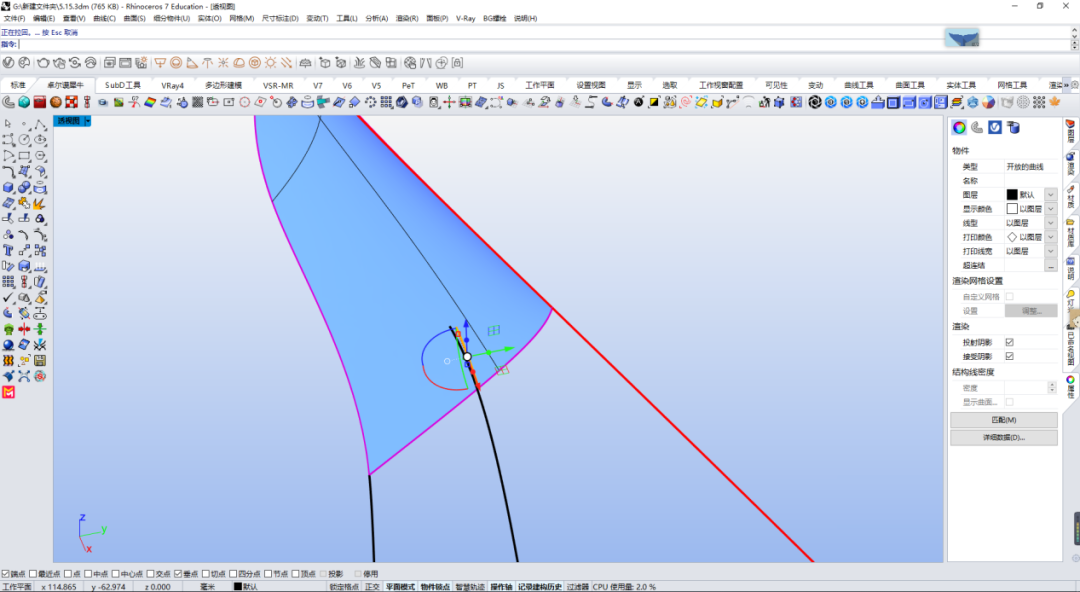

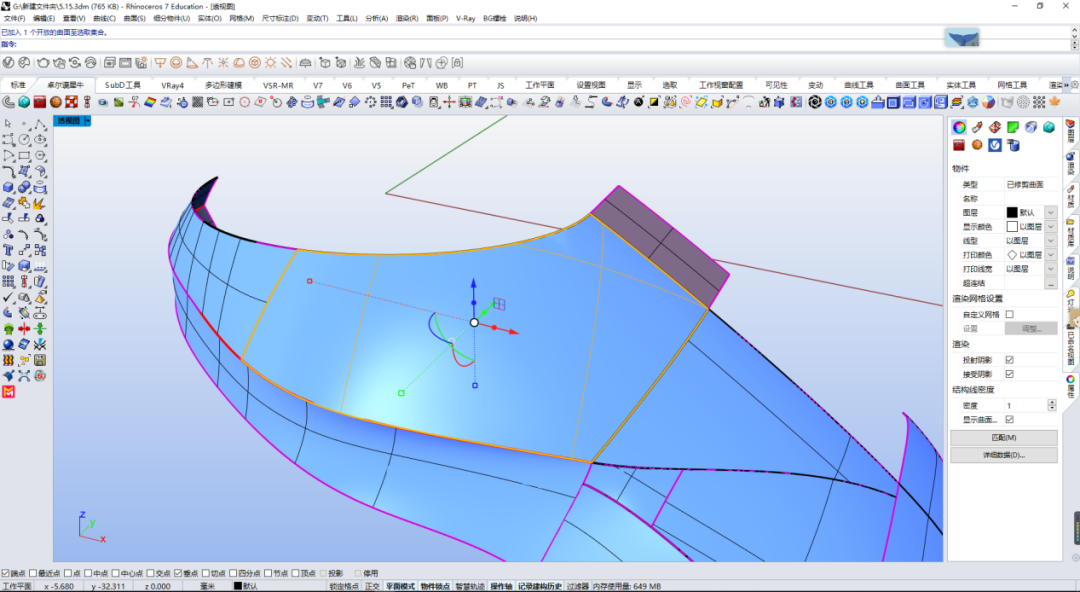

09、然后我们就可以打开曲面的控制点调整造型。

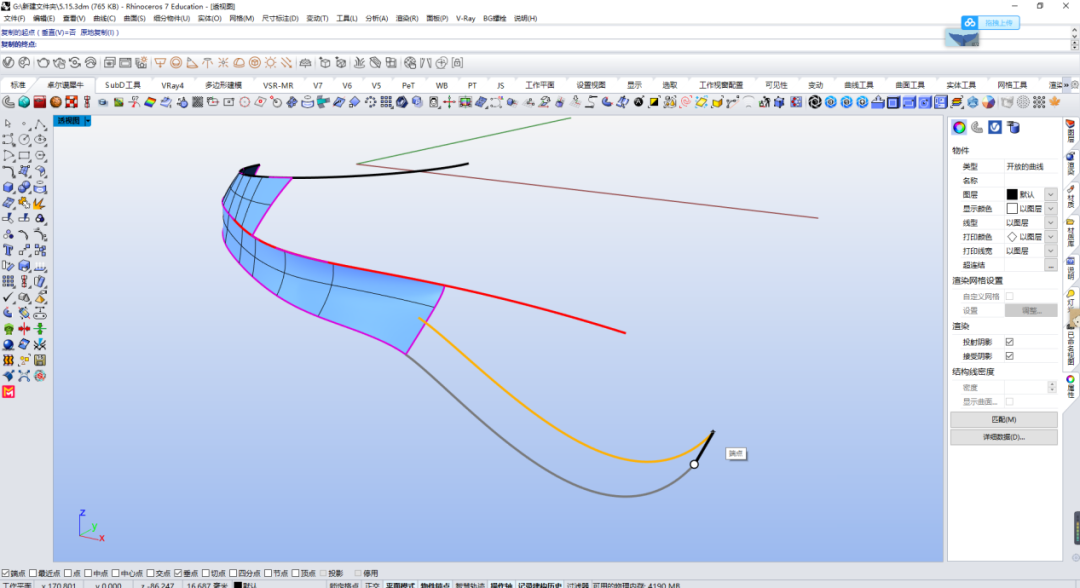

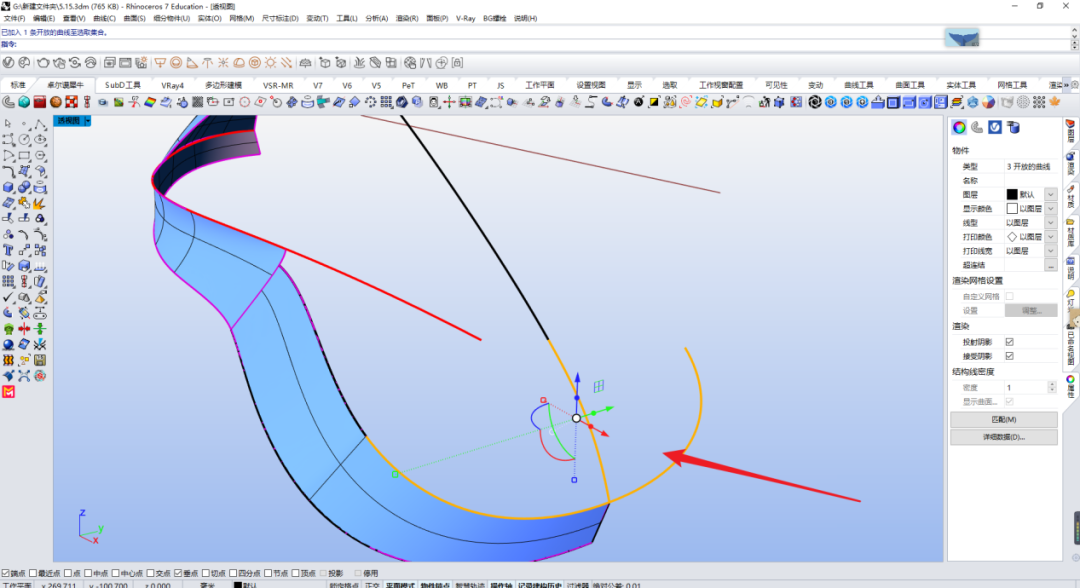

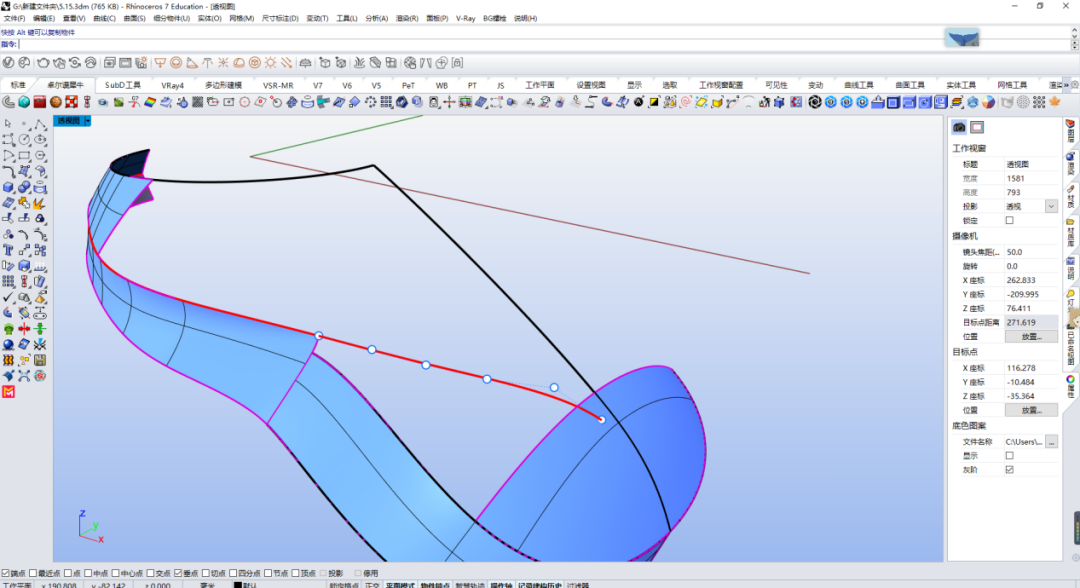

10、调整好后，我们把第一个渐消面的线段画一下，这里我们可以利用下面的线段复制到上方，然后打开控制点进行调整。

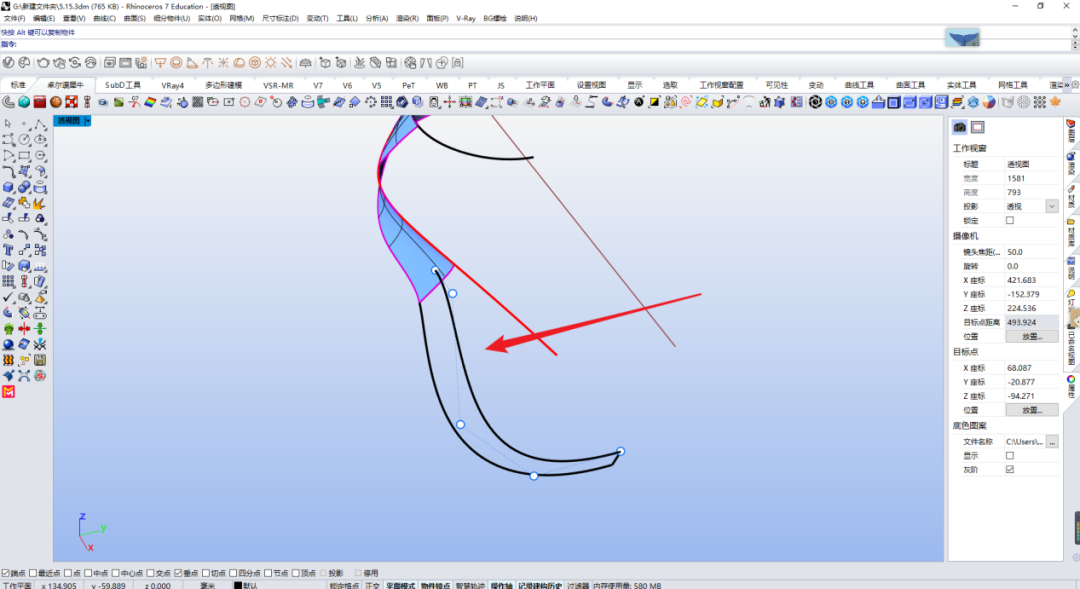

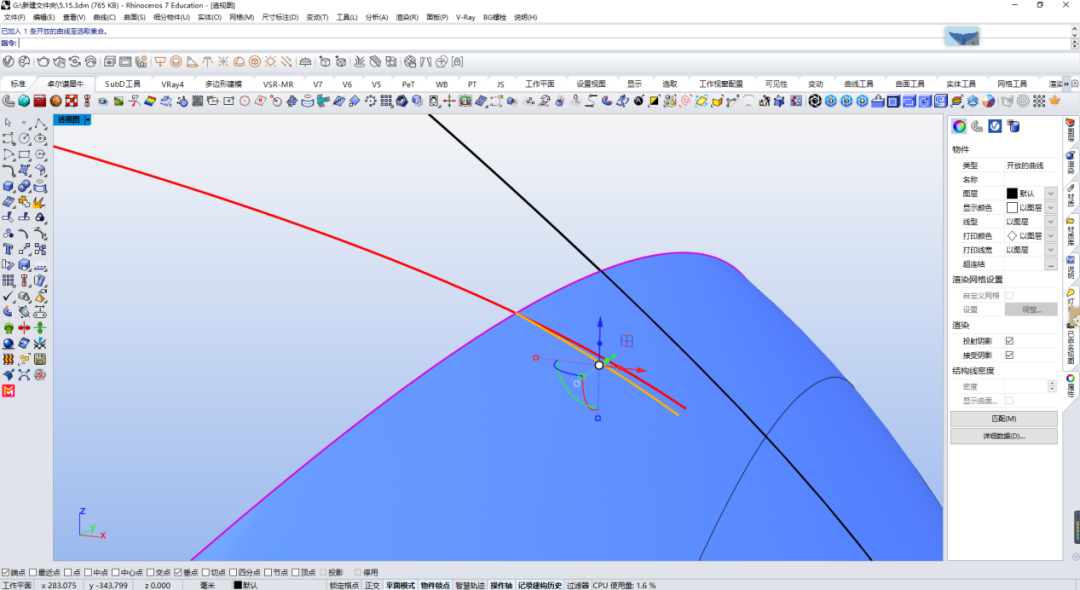

11、把线段画长一些，我们投影到曲面上。

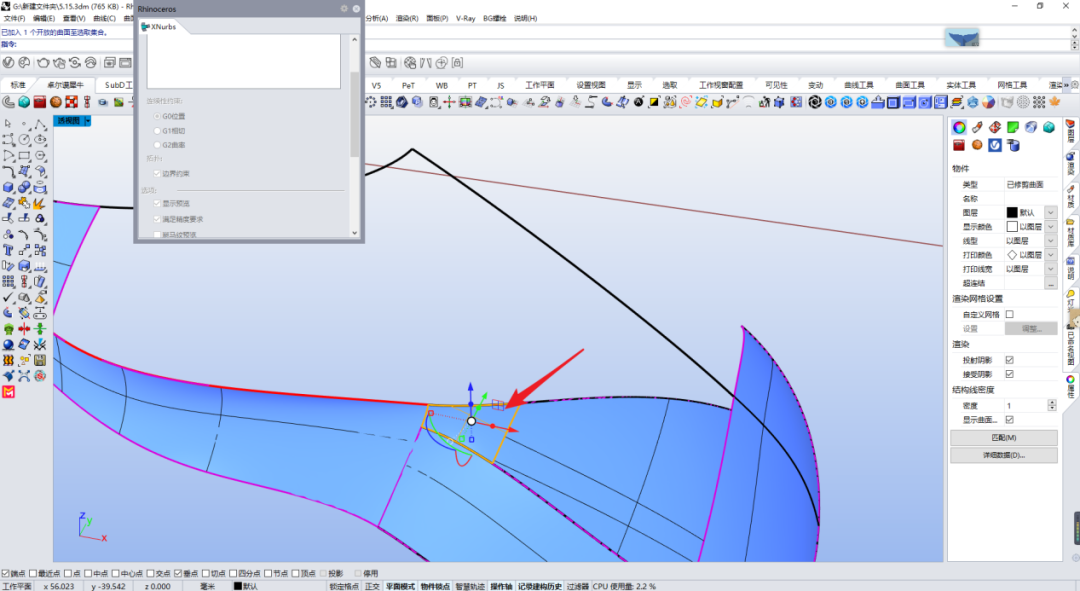

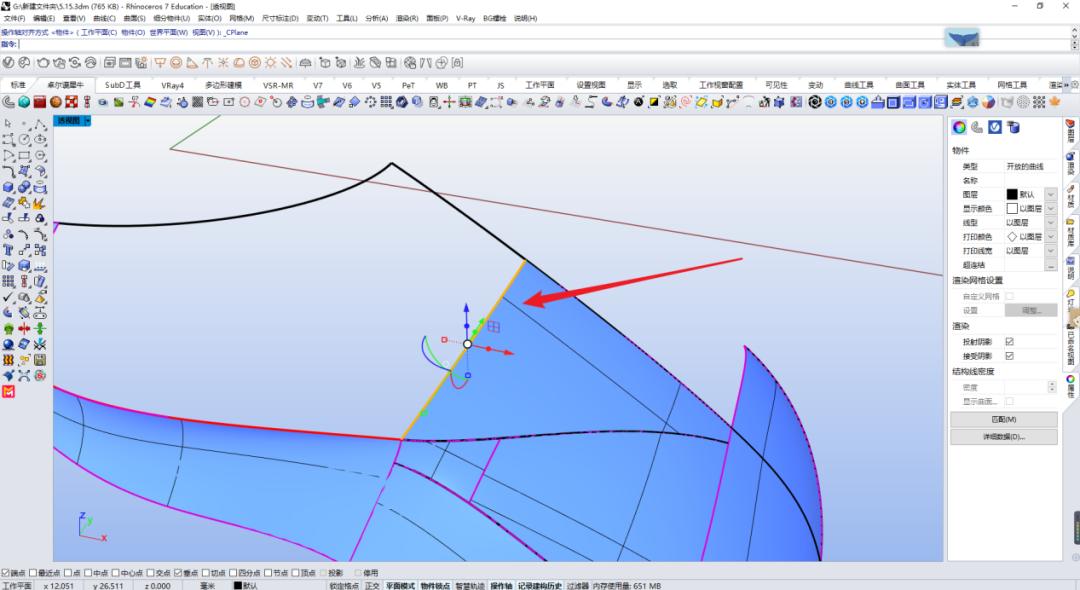

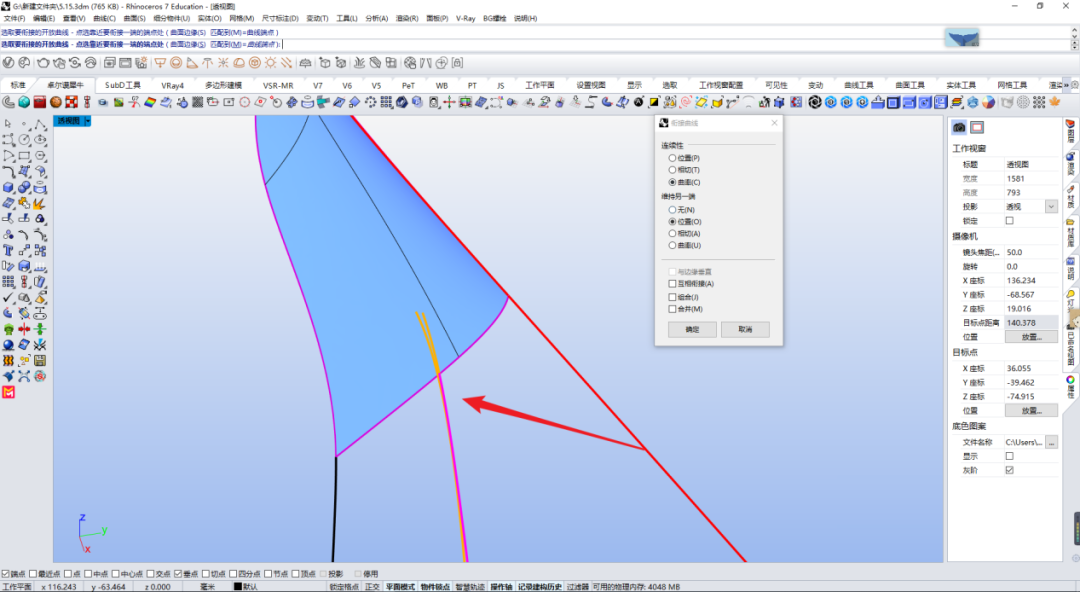

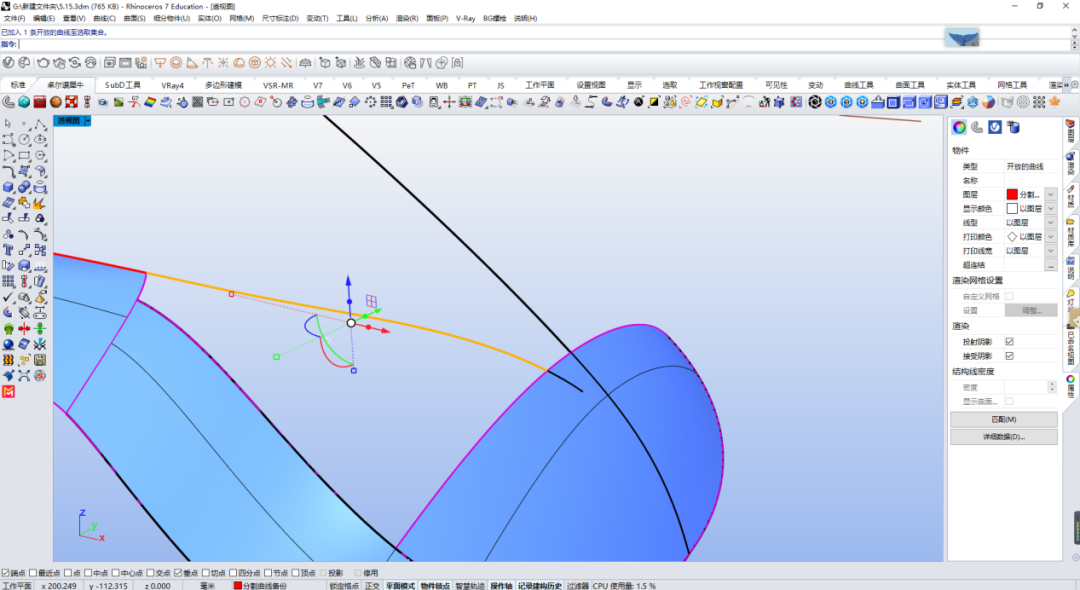

12、进行匹配，把曲线匹配到刚刚投影的线段上，然后进行调整线段趋势。

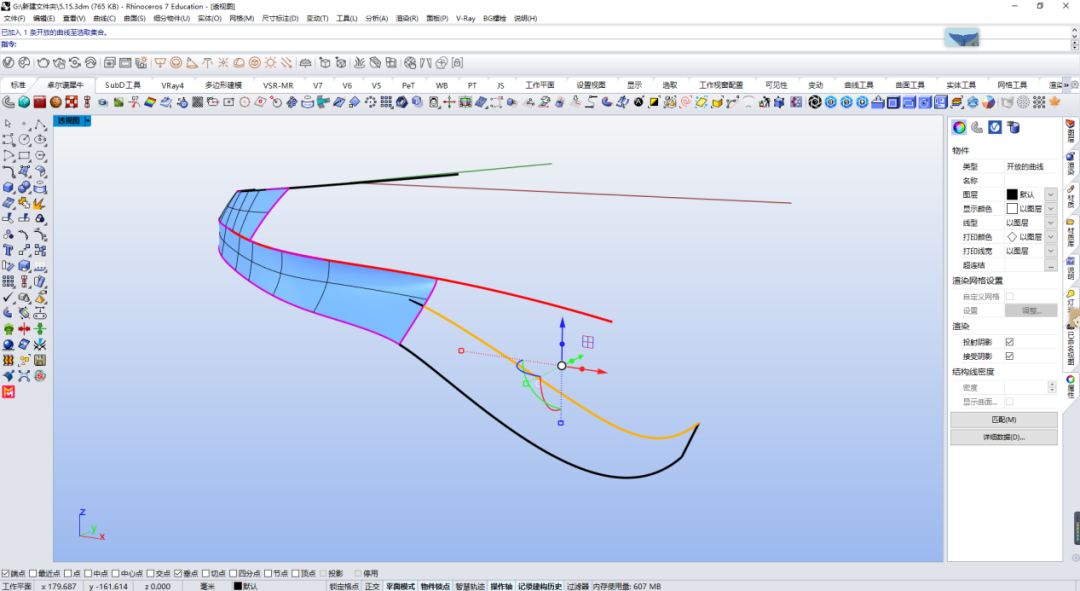

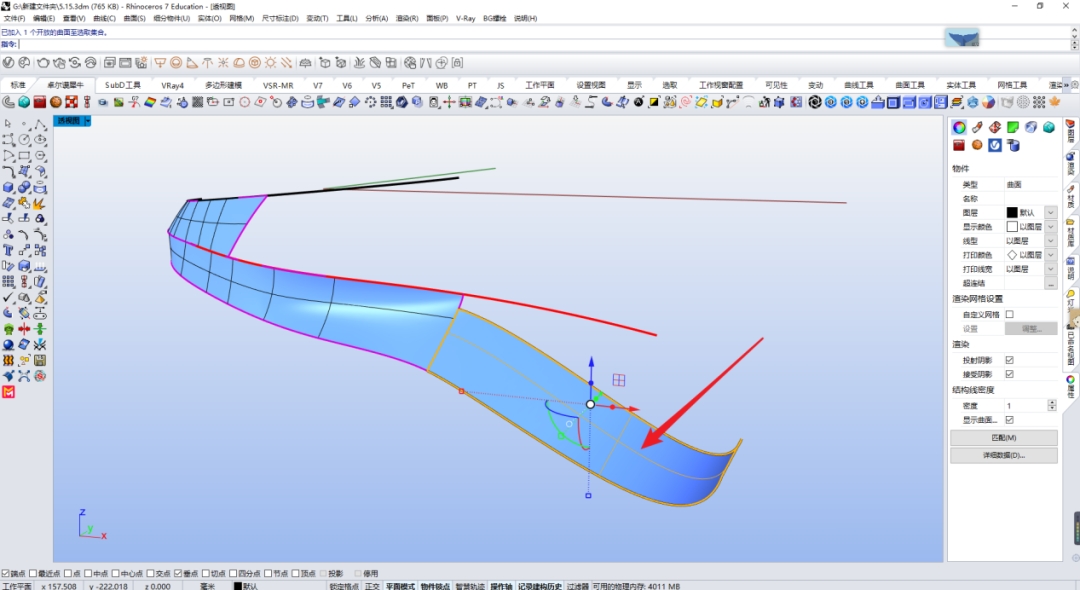

13、利用双轨做出曲面，这里要和前面匹配流畅。

14、这里我们将其打断，利用放样的命令生出曲面。

15、这时我们画出第二个渐消面的曲线。

16、利用同样方法进行投影匹配。

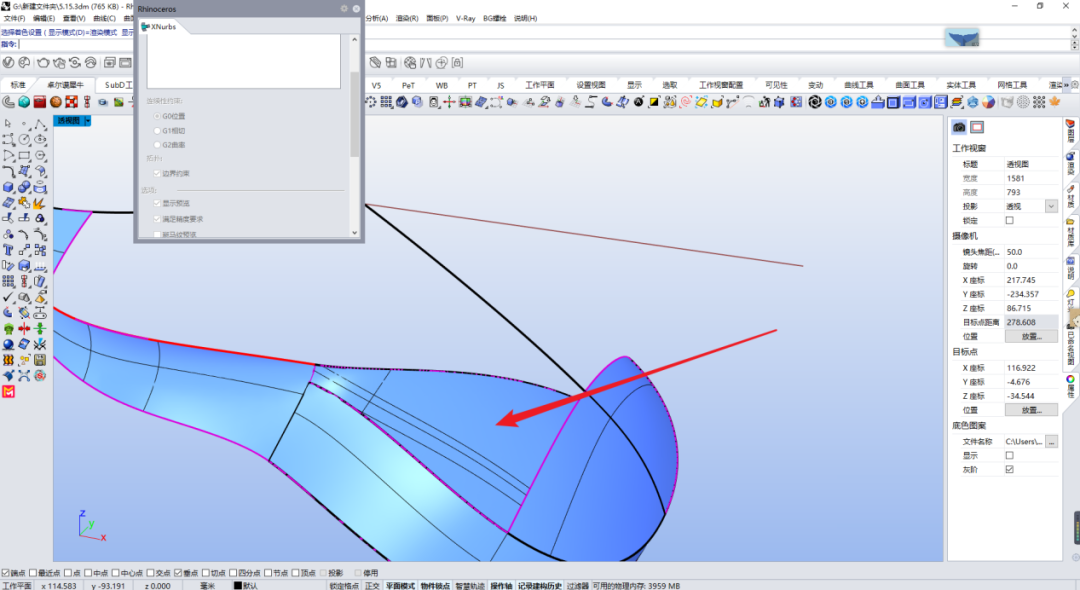

17、利用xnurbs做出曲面。

18、这里有些不顺，我们切掉，重新生一个四边面。

19、这里画出边缘线，利用双轨生出曲面。

20、做出辅助面，利用xnurbs做出五边面。

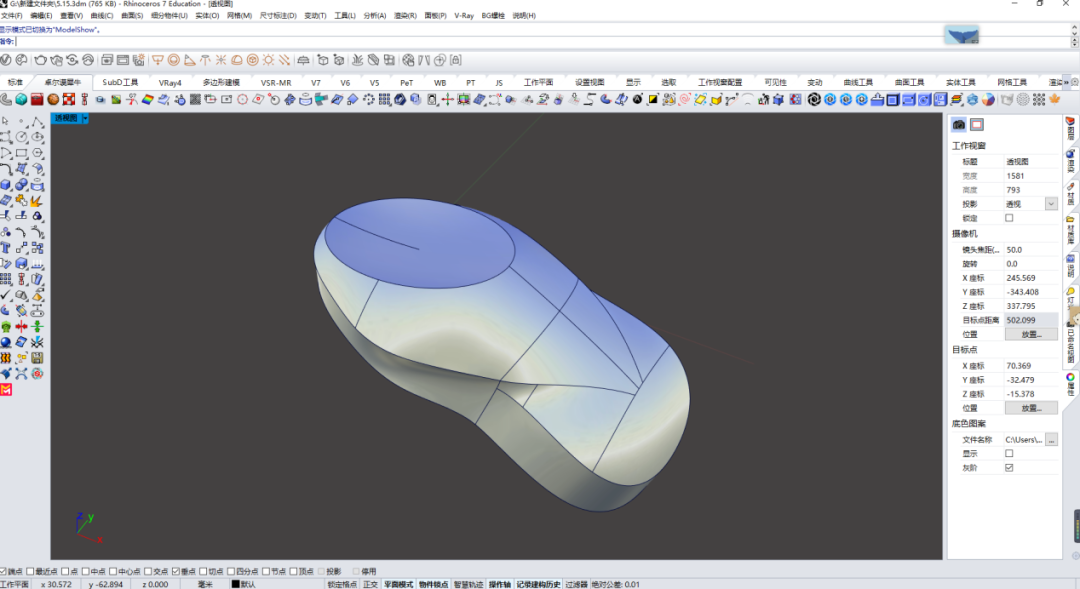

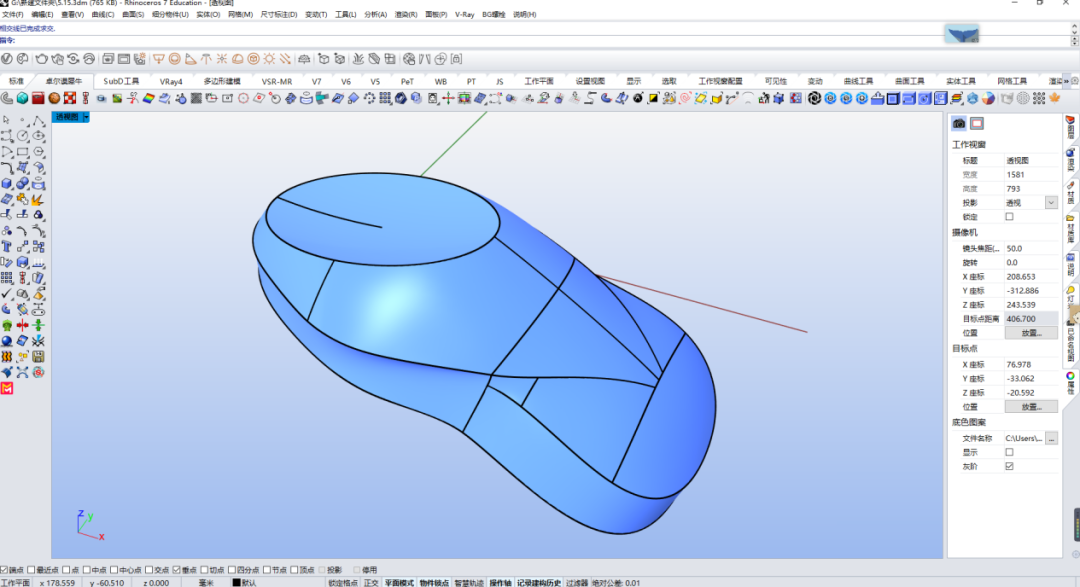

21、最终效果如图所示。
