【教程】Rhino犀牛7多边形鼠标建模（含教程模型领取）

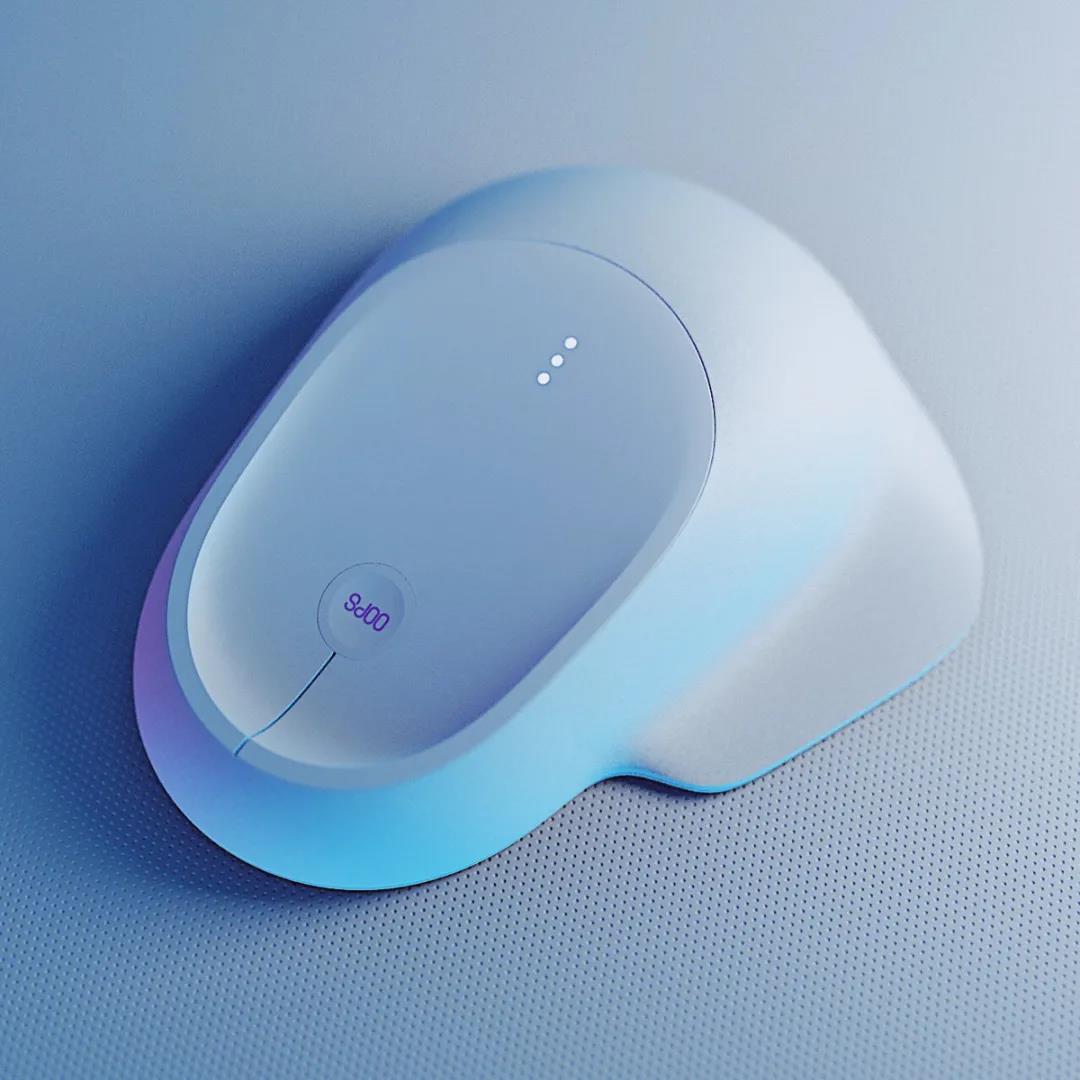

建模分析

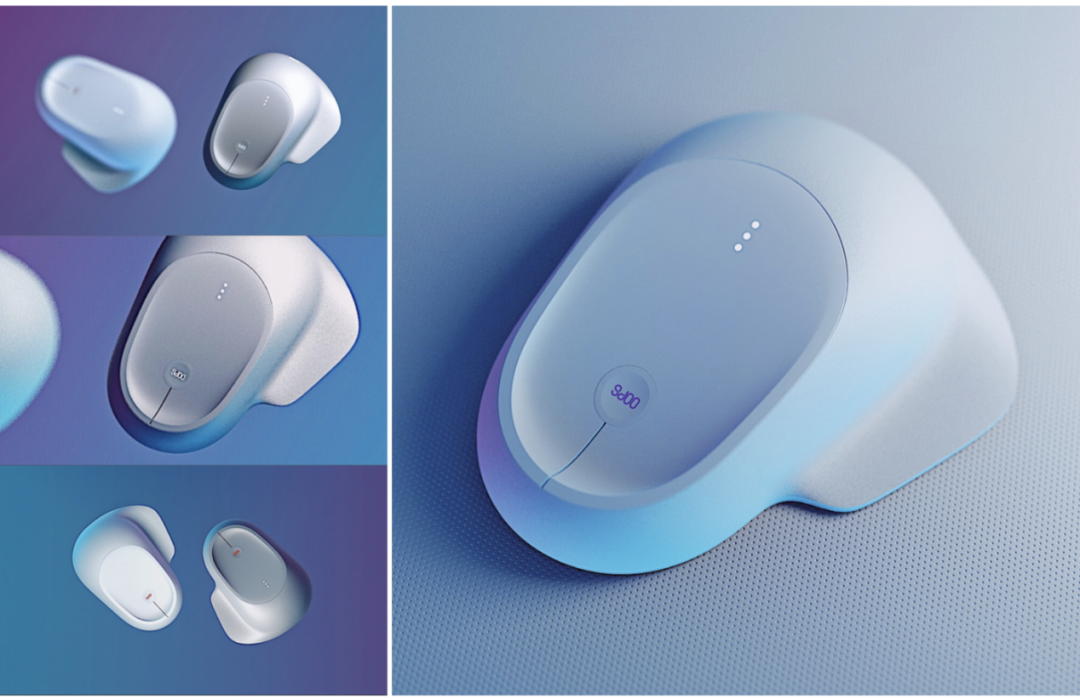

本次鼠标模型整体比较圆润，如果用曲面建模难度较高，这里我们可以用多边形建模的方法去做，这样再结合曲面做细节即可，下面我们一起去做一下这个模型。

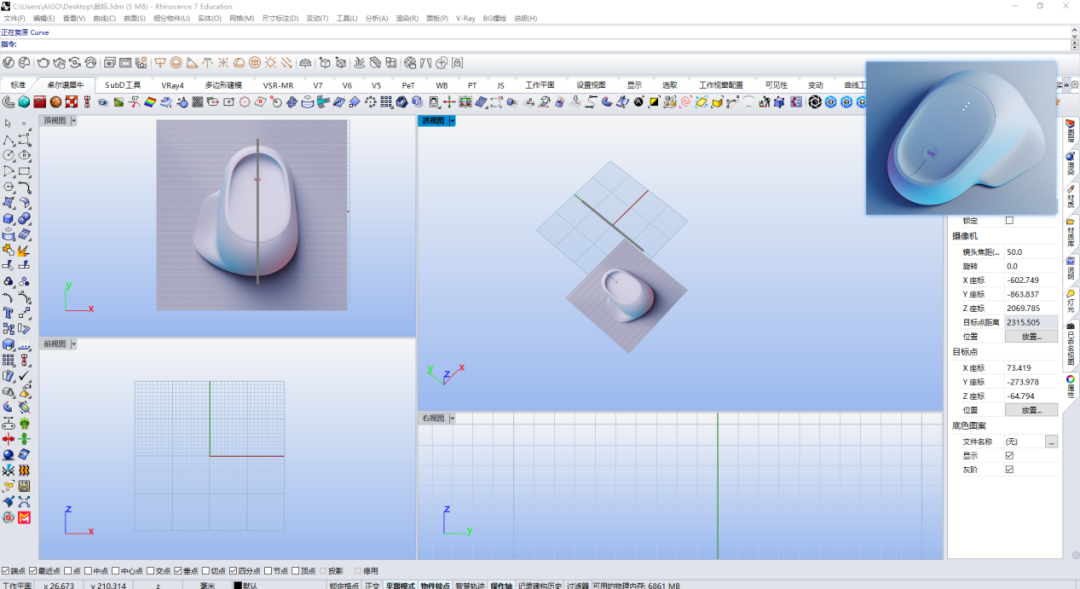

01、我们先将顶视图对好。

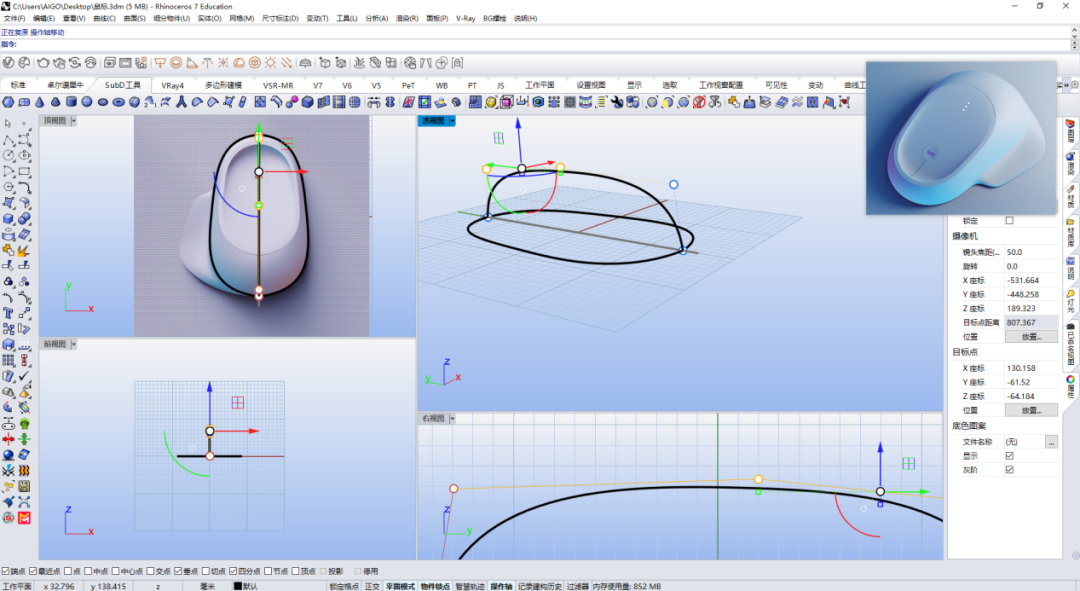

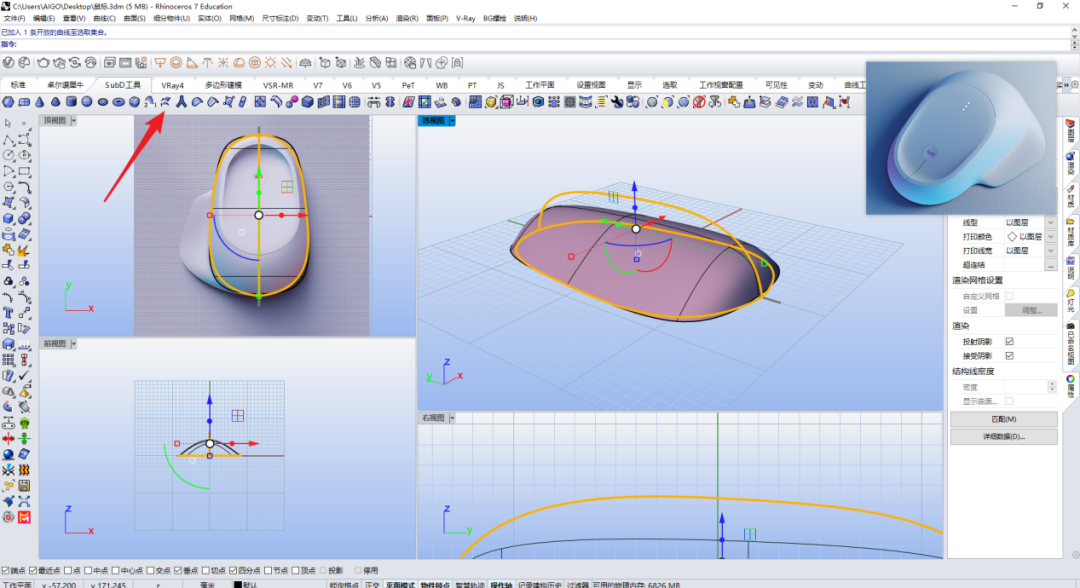

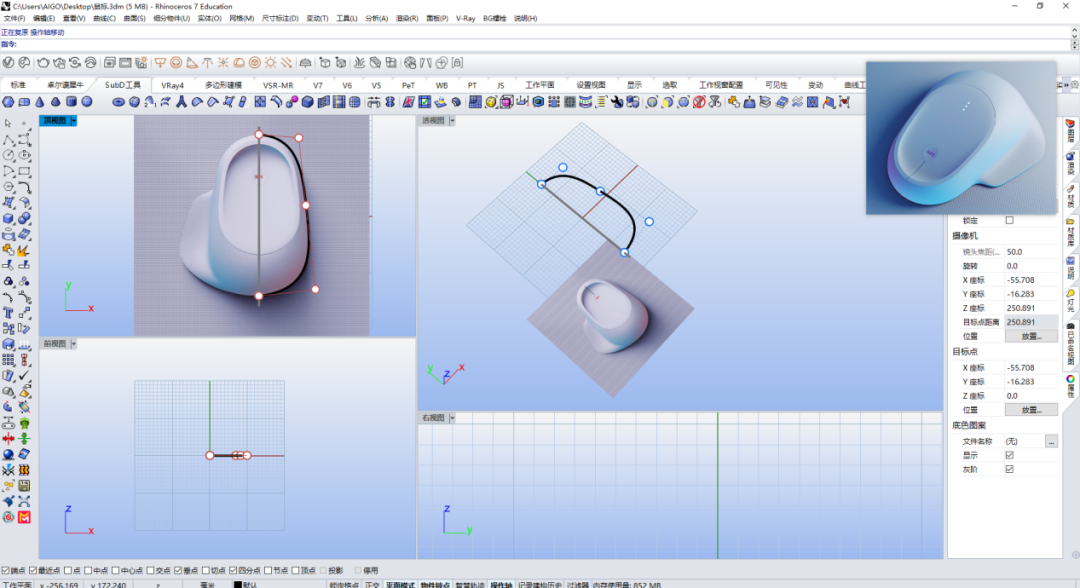

02、这个鼠标用多边形建模的方法，可以利用放样生出大面进行调整细节，则我们先去画出放样的三根线。

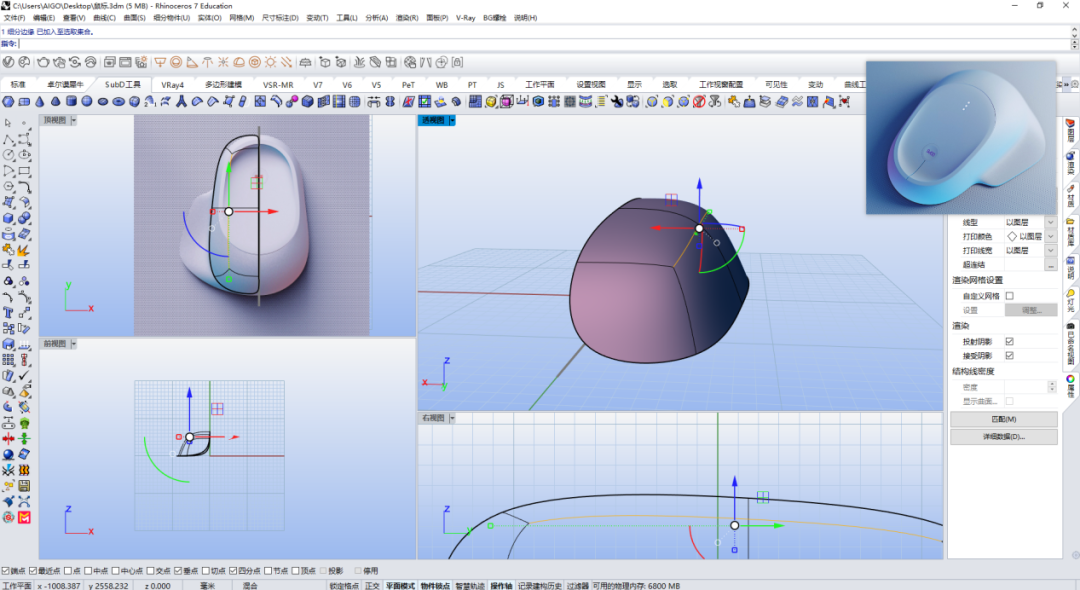

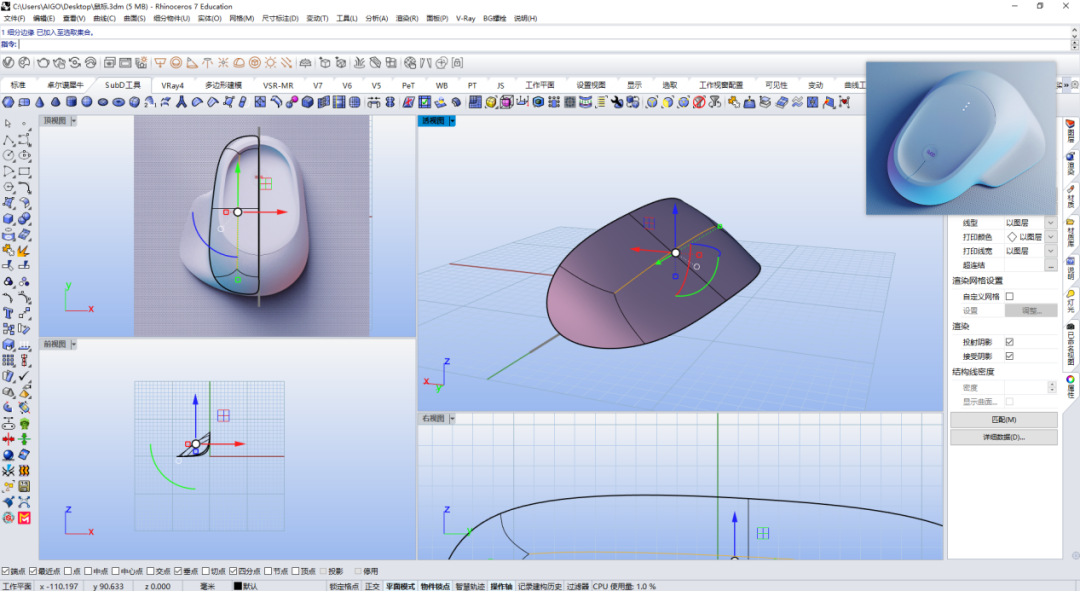

03、利用放样生出多边形曲面。

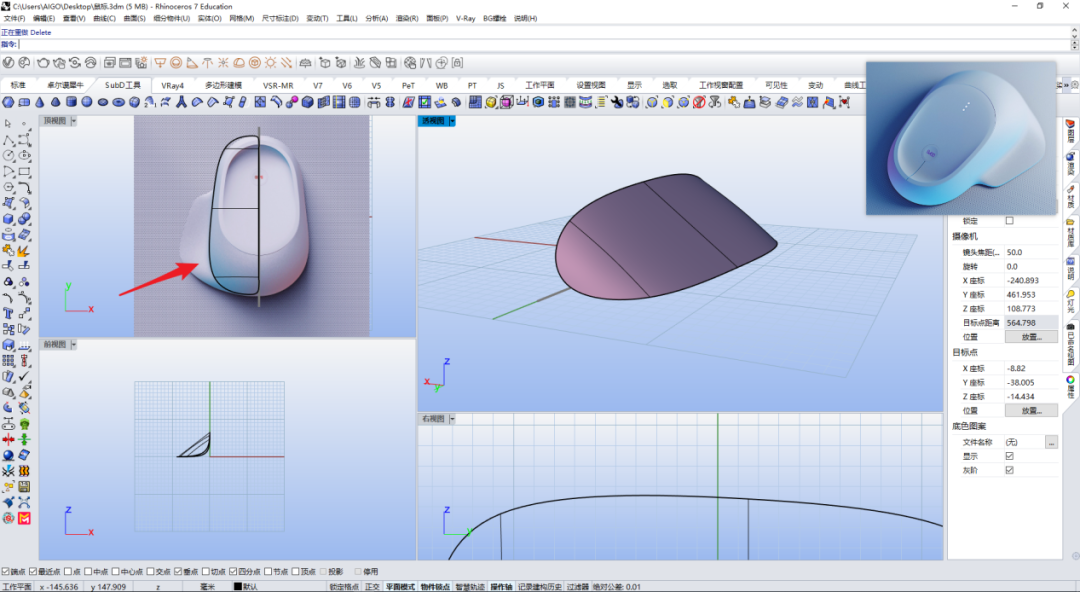

04、因为整体对称，所以删掉一半。

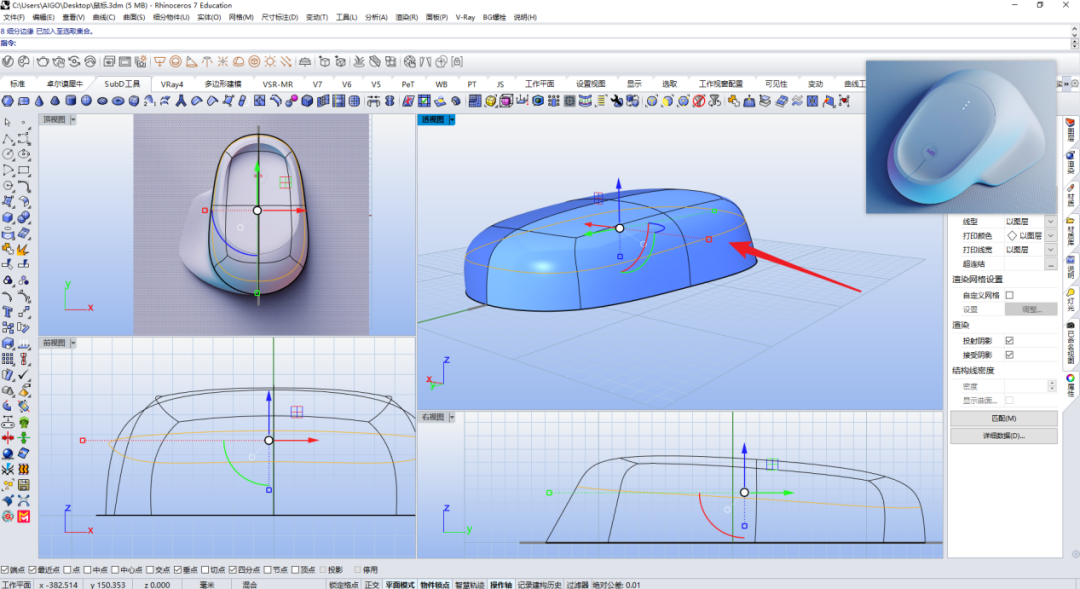

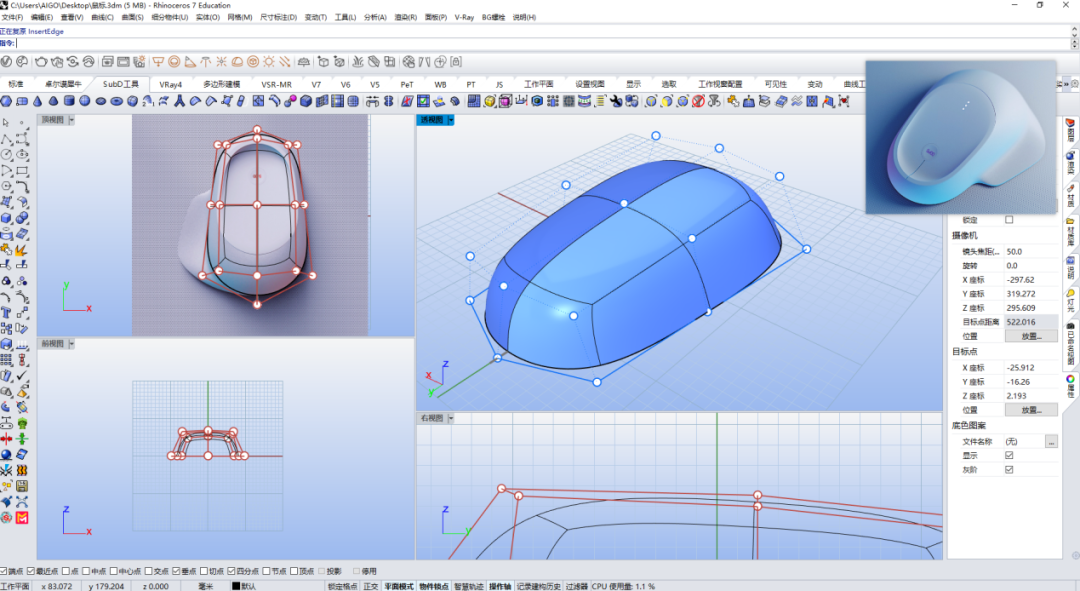

05、在中点处插入线段、并调整造型趋势。

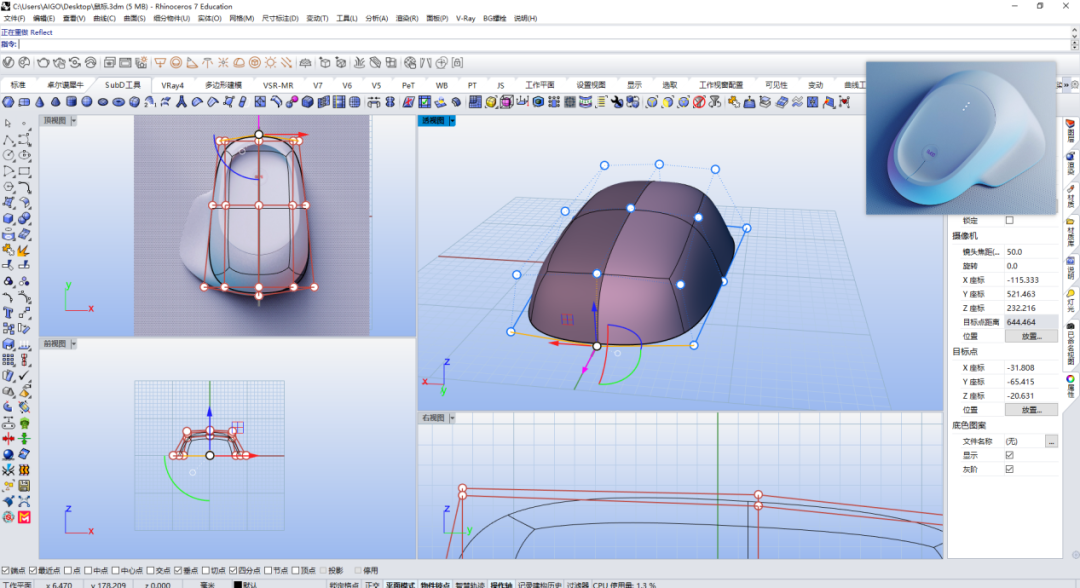

06、镜像另一半，整体调整造型。

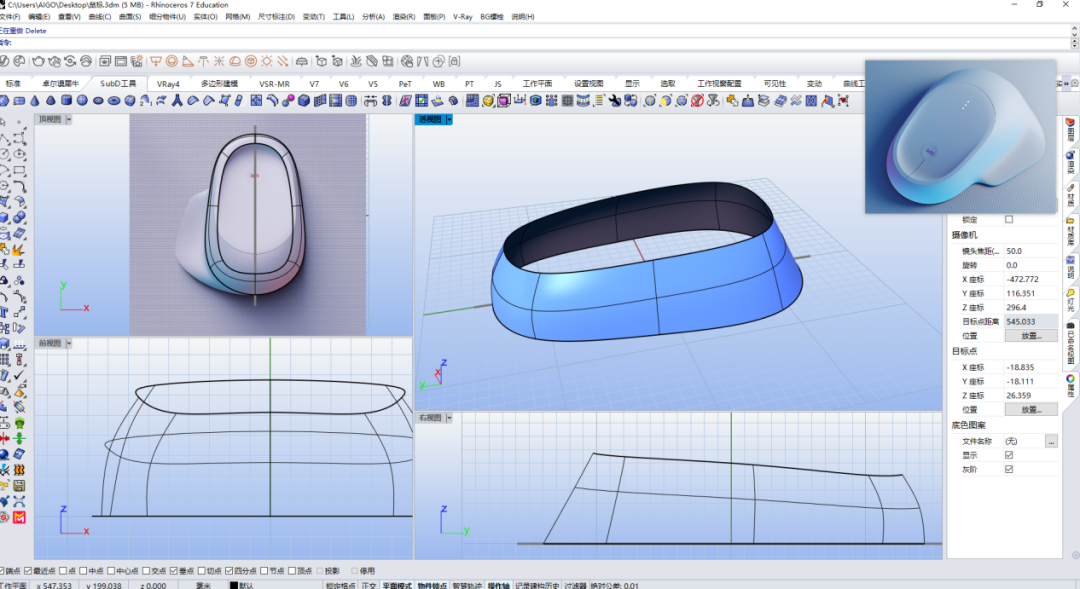

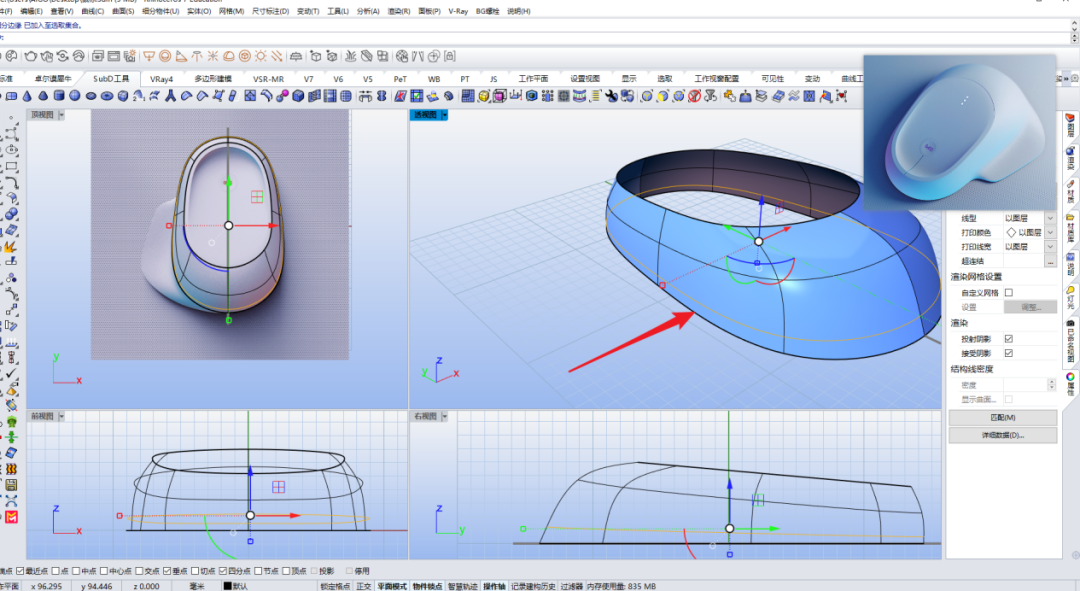

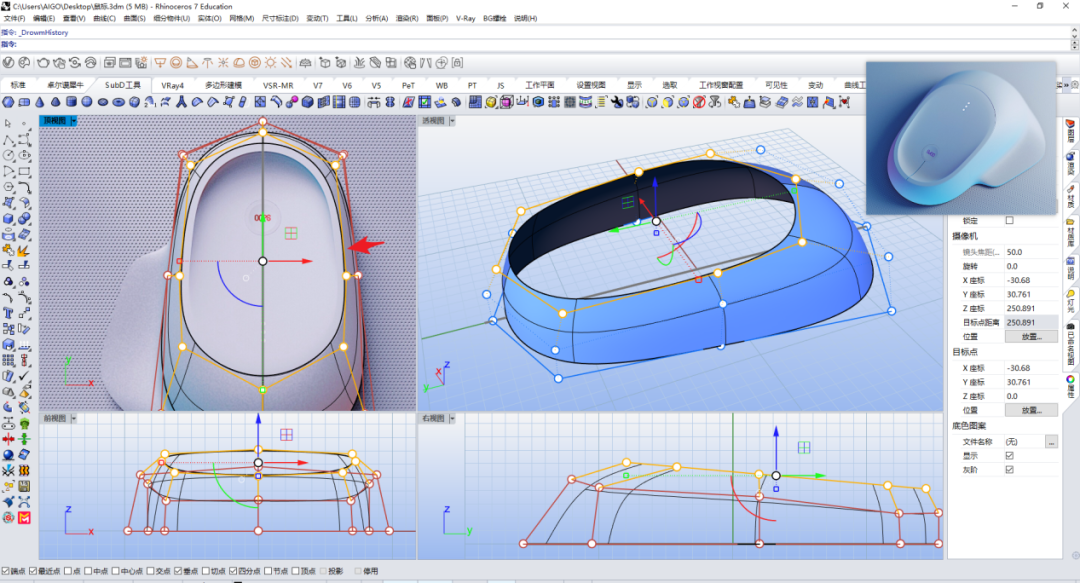

07、我们在中间加一圈线，删掉中间部分，中间部分是按键，有方边，可以后期到犀牛里面做。

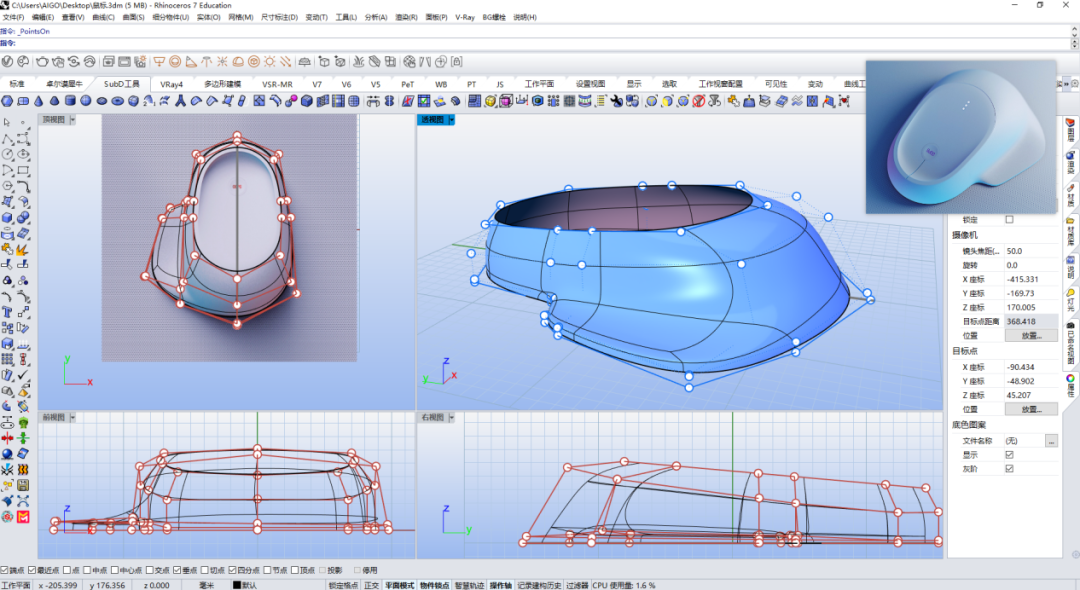

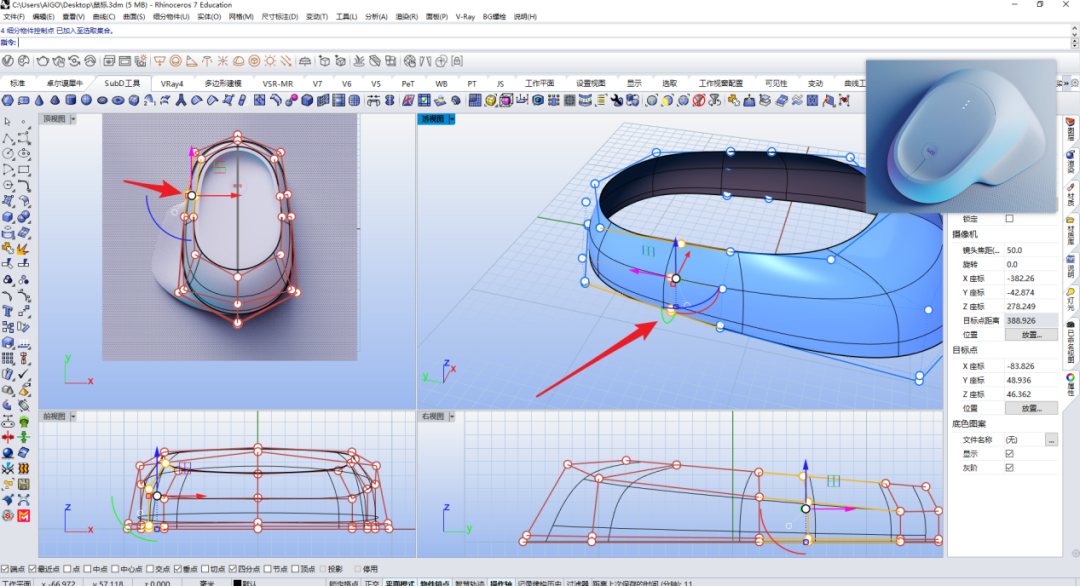

08、调整边缘的造型趋势和中间点的造型趋势。

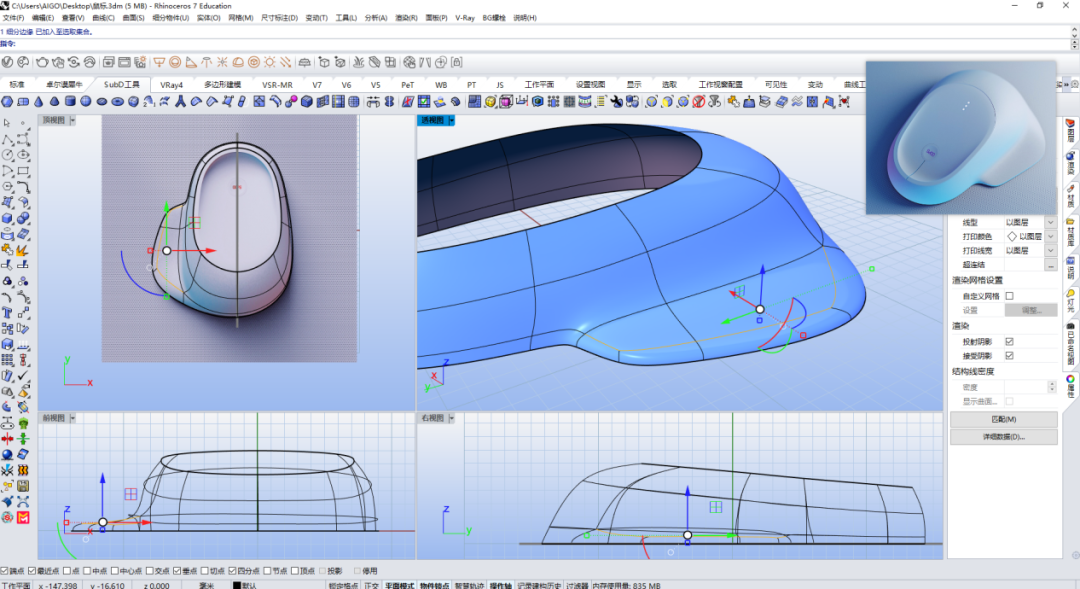

09、我们准备做出托手部分，找到托手对于部分，插入线段。

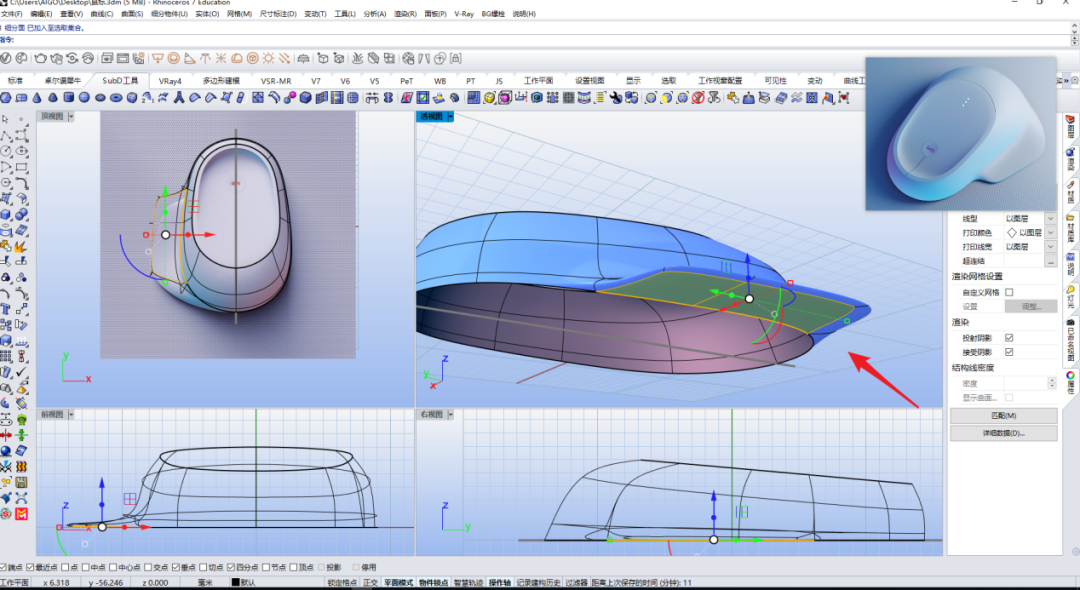

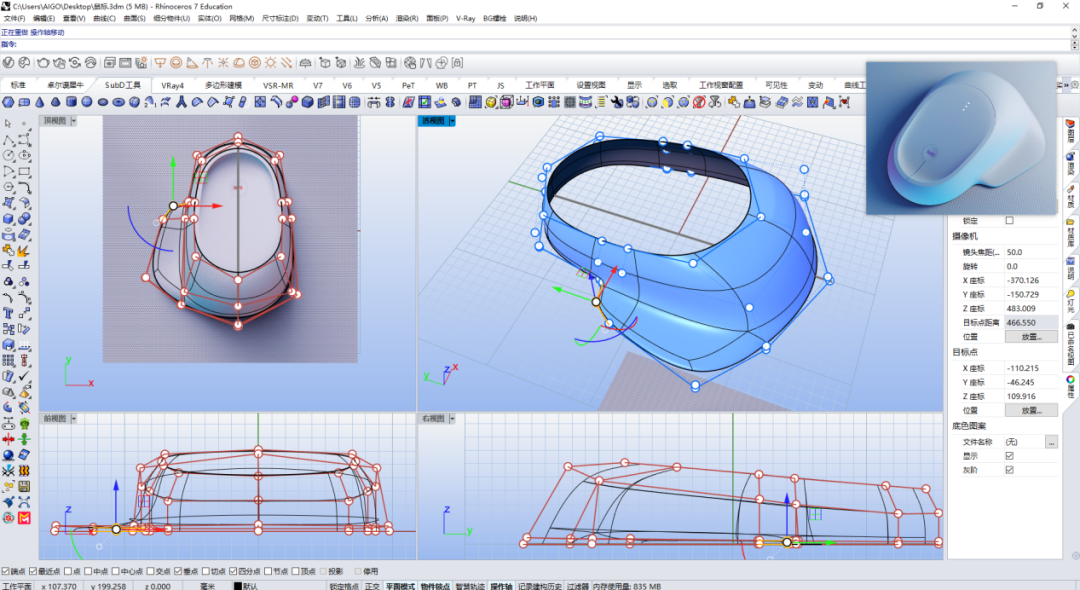

10、将对于好的面进行挤出。

11、下面的两个面的删掉。

12、调整造型趋势。

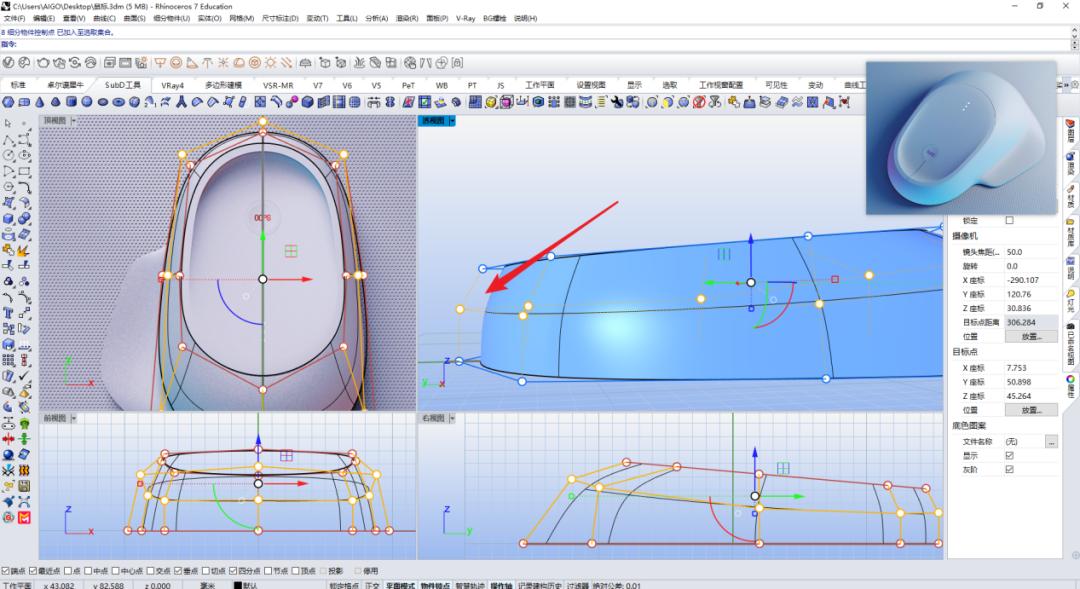

13、这里有些塌掉，所以我们选择这里边进行卡边。

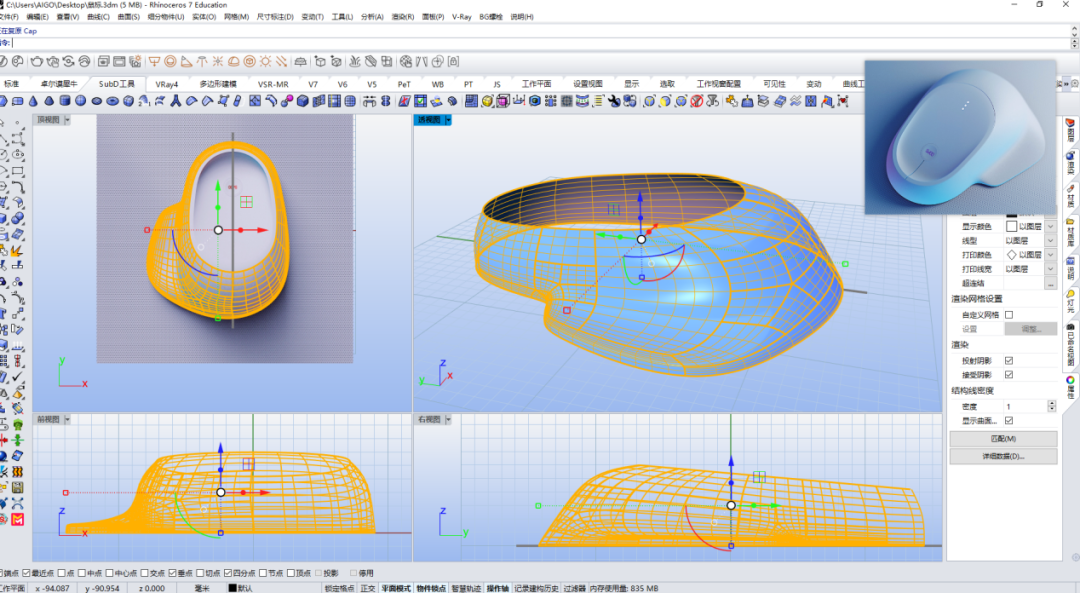

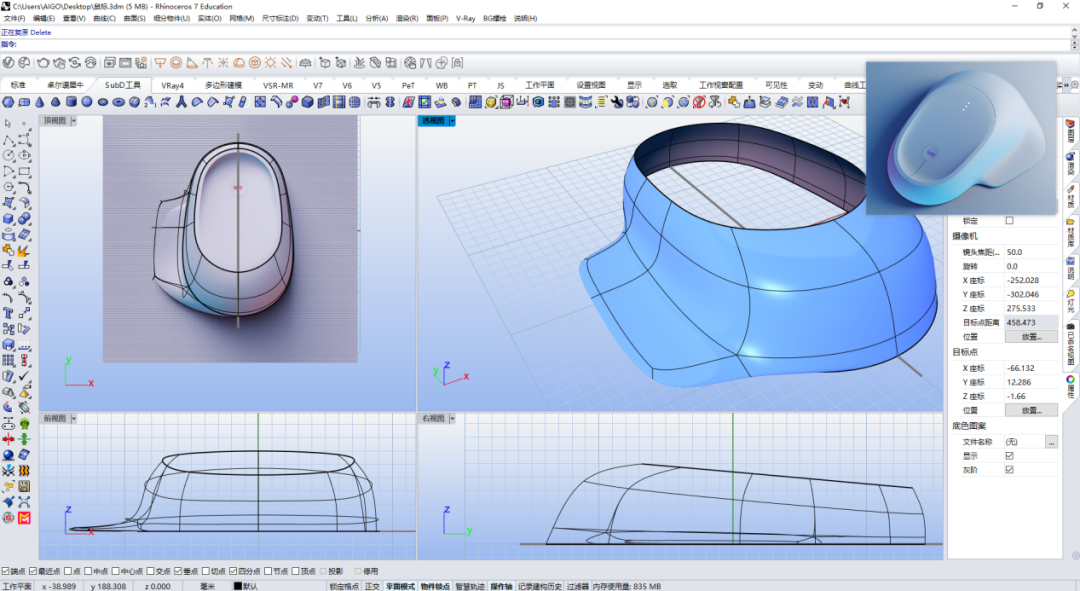

14、再次调整点来满足我们造型，调整好之后可以转到犀牛曲面做出剩下的曲面。

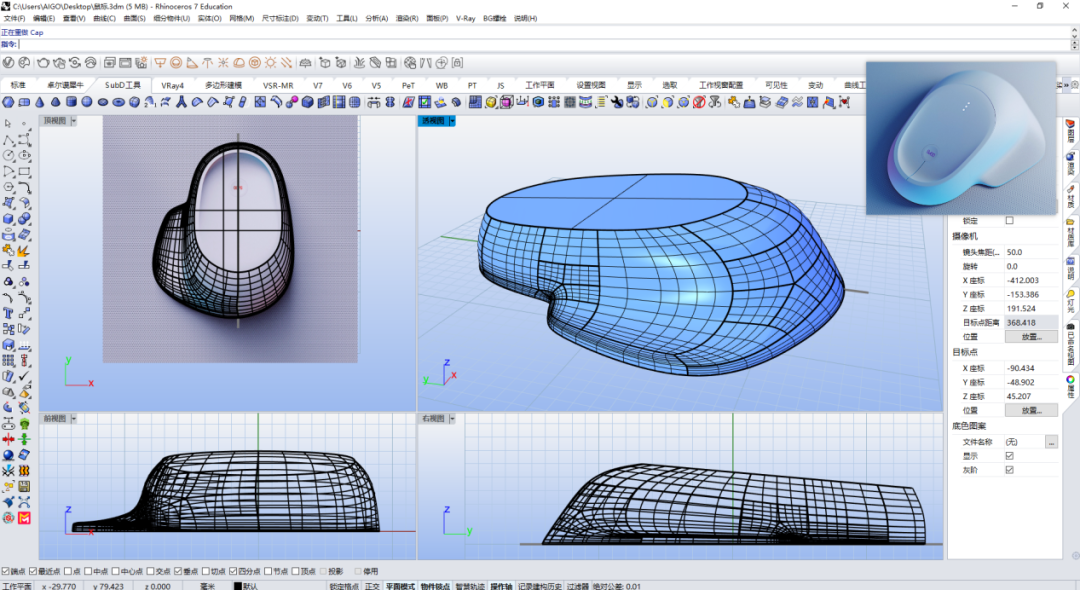

15、封上顶部底部两个面。

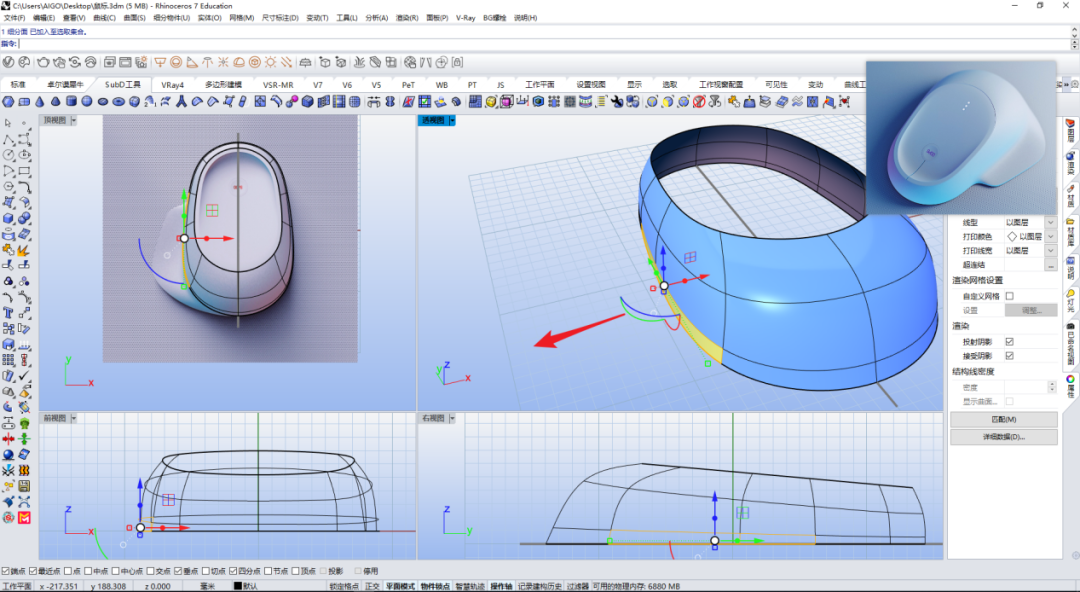

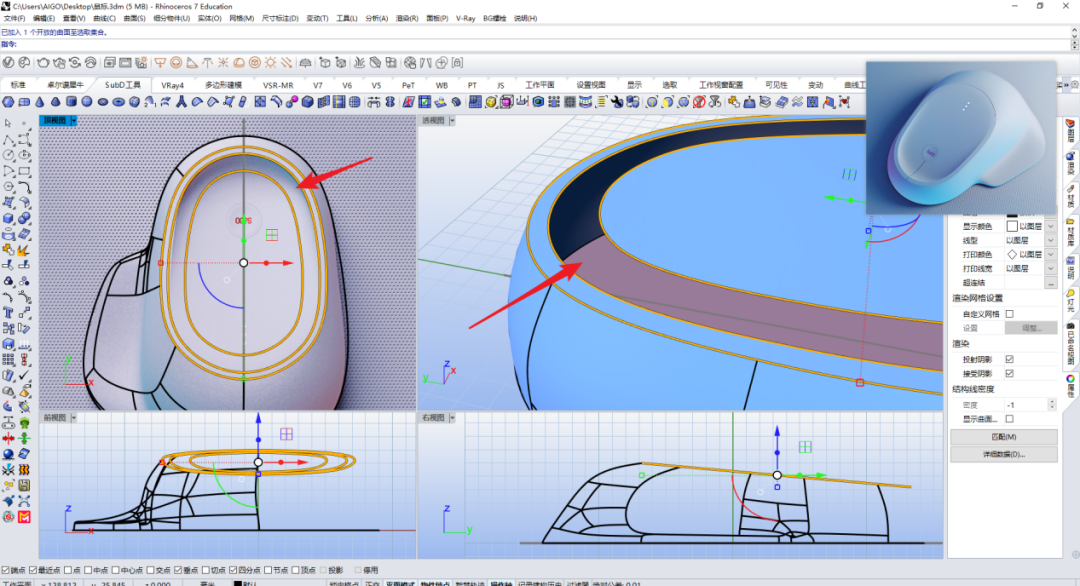

16、准备做按键部分，这里我们首先先将外圈线段偏移进去切掉，外部一环是小横边部分，里面则是大面。

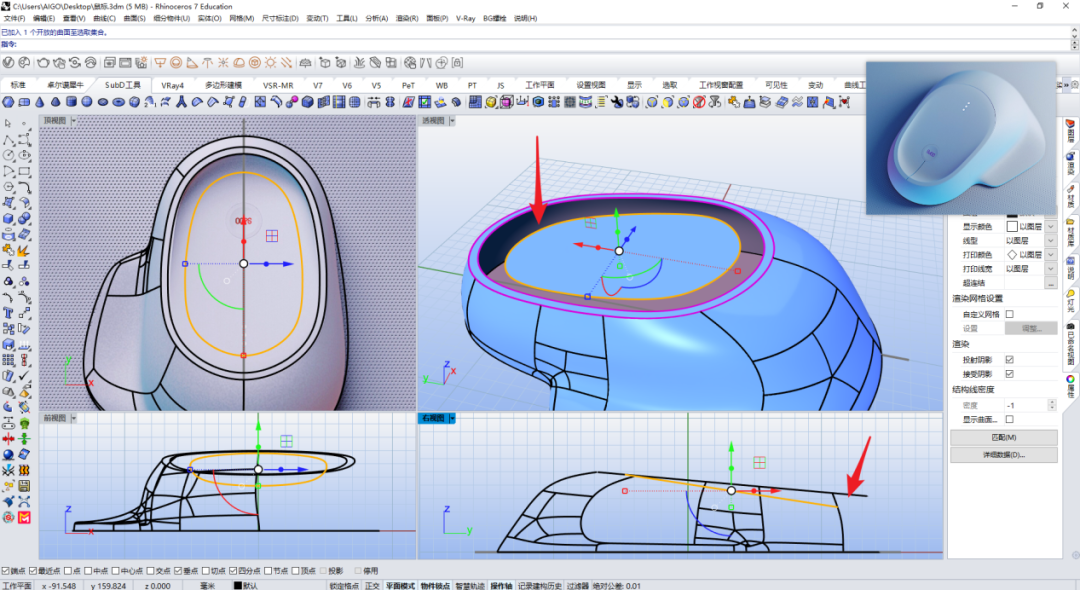

17、将里面大面旋转调整位置，前面部分凹下去并再次调整位置。

18、利用混接曲面得到曲面。

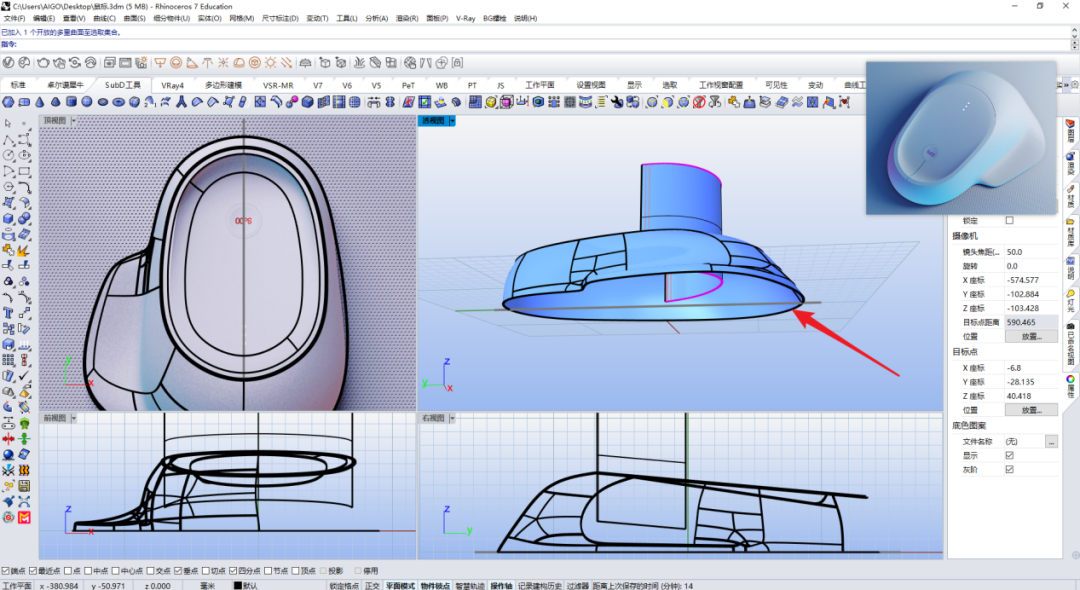

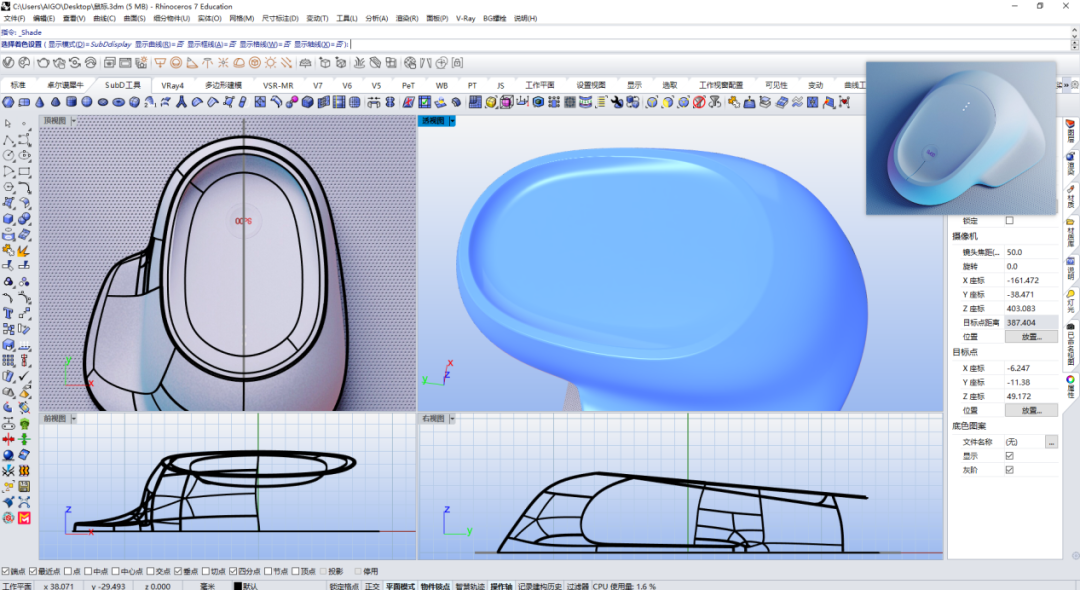

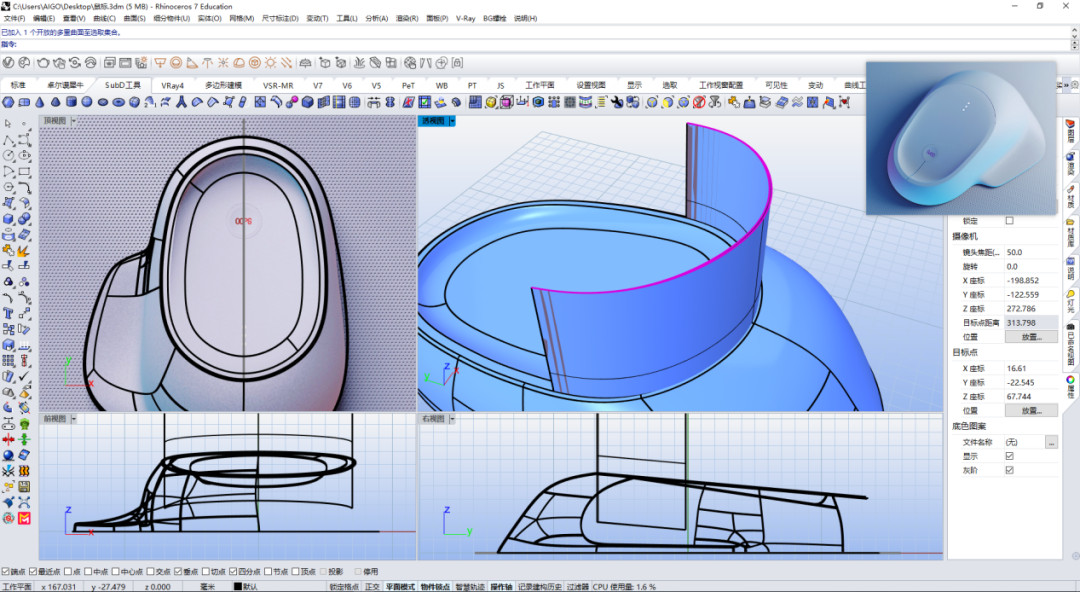

19、开始做分面线，这里的分模线也是渐渐消失的，所以线段可以复制一段，再利用调点，调制出中间间隙大，边缘接上，再进行拉伸得到曲面。

20、将底部抽空，做成壳体。

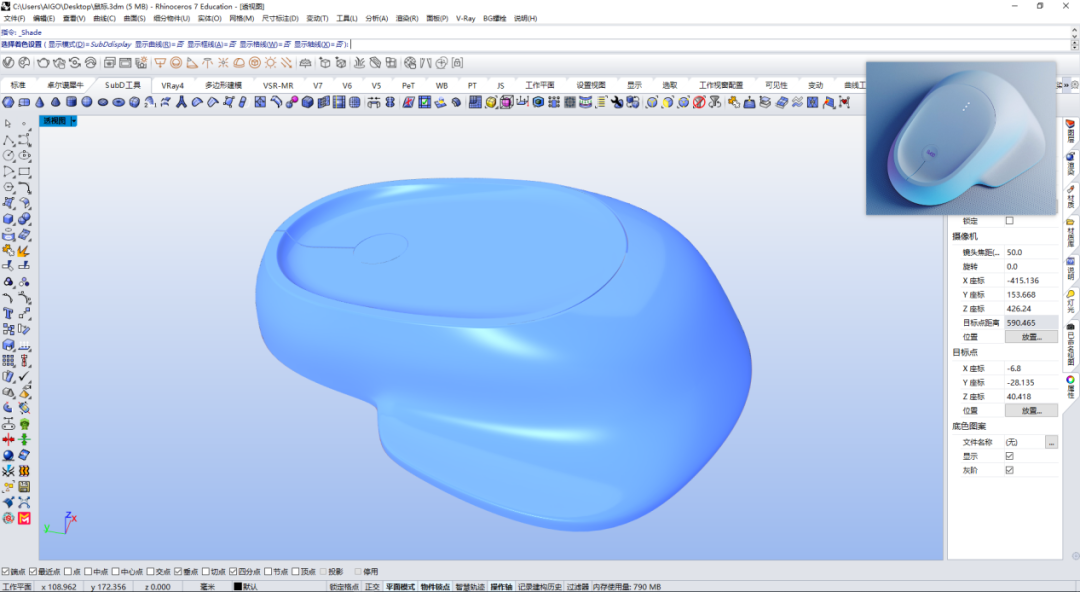

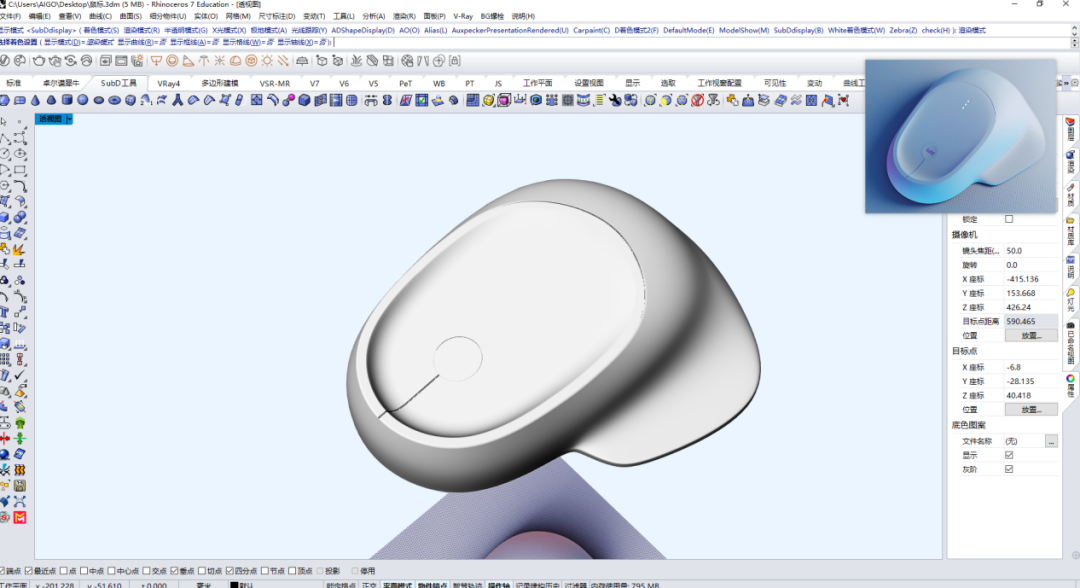

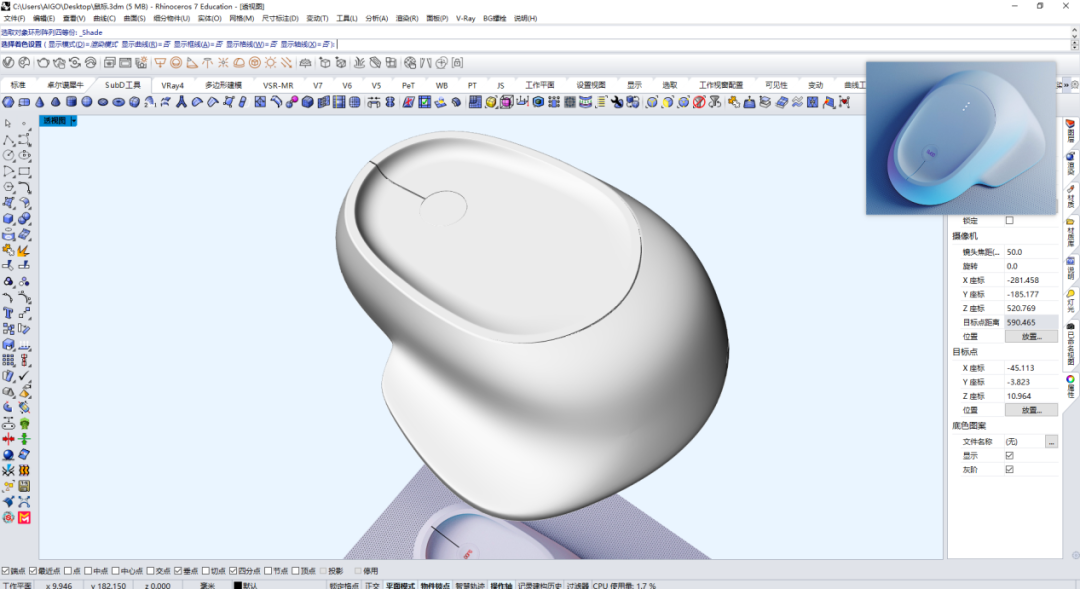

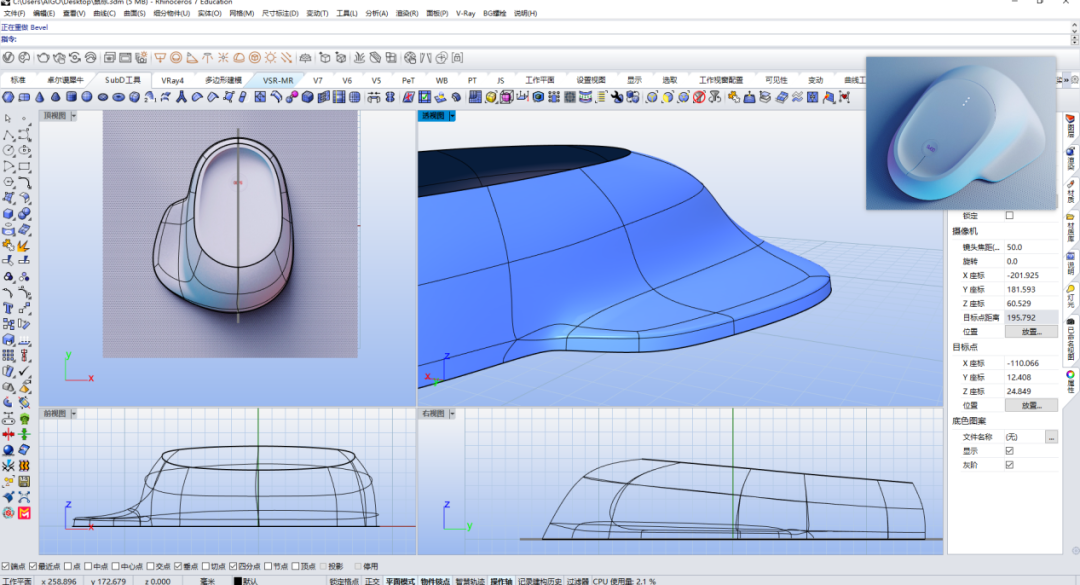

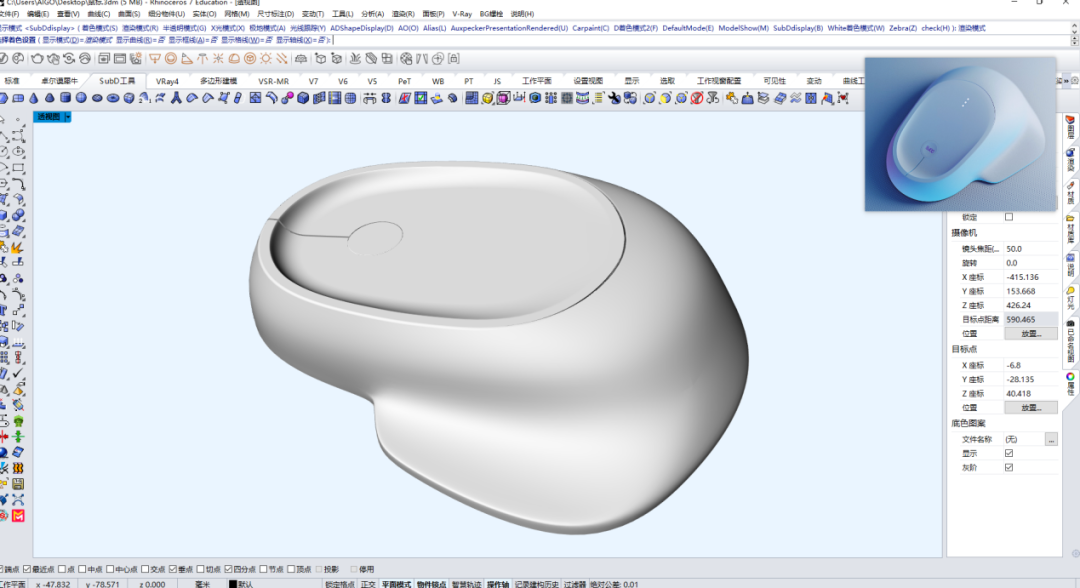

21、最终效果如图所示。
