【教程】Rhino犀牛7手持类工具高级曲面建模（含教程模型领取） ​

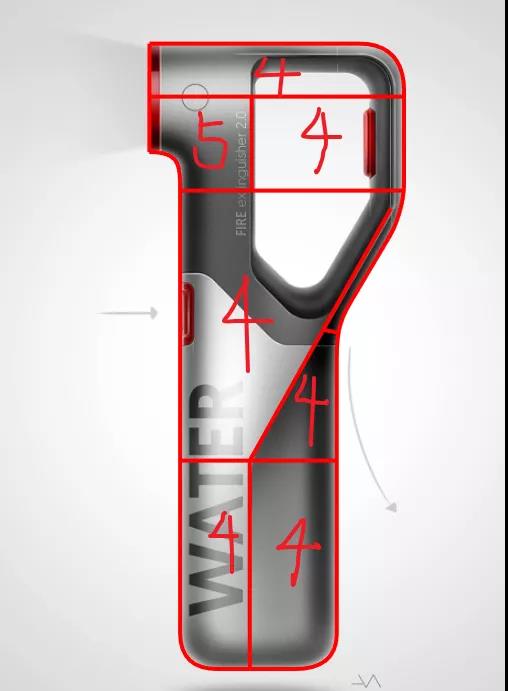

该模型曲面难度适中，主要在与一些简单的分面和一些渐消面的做法，主要就是这一类的模型建模思路，这一类大多都是手持部分有一个大凹槽，这里可以当成一整个做大型，最后通过线段剪掉做出中间部分。

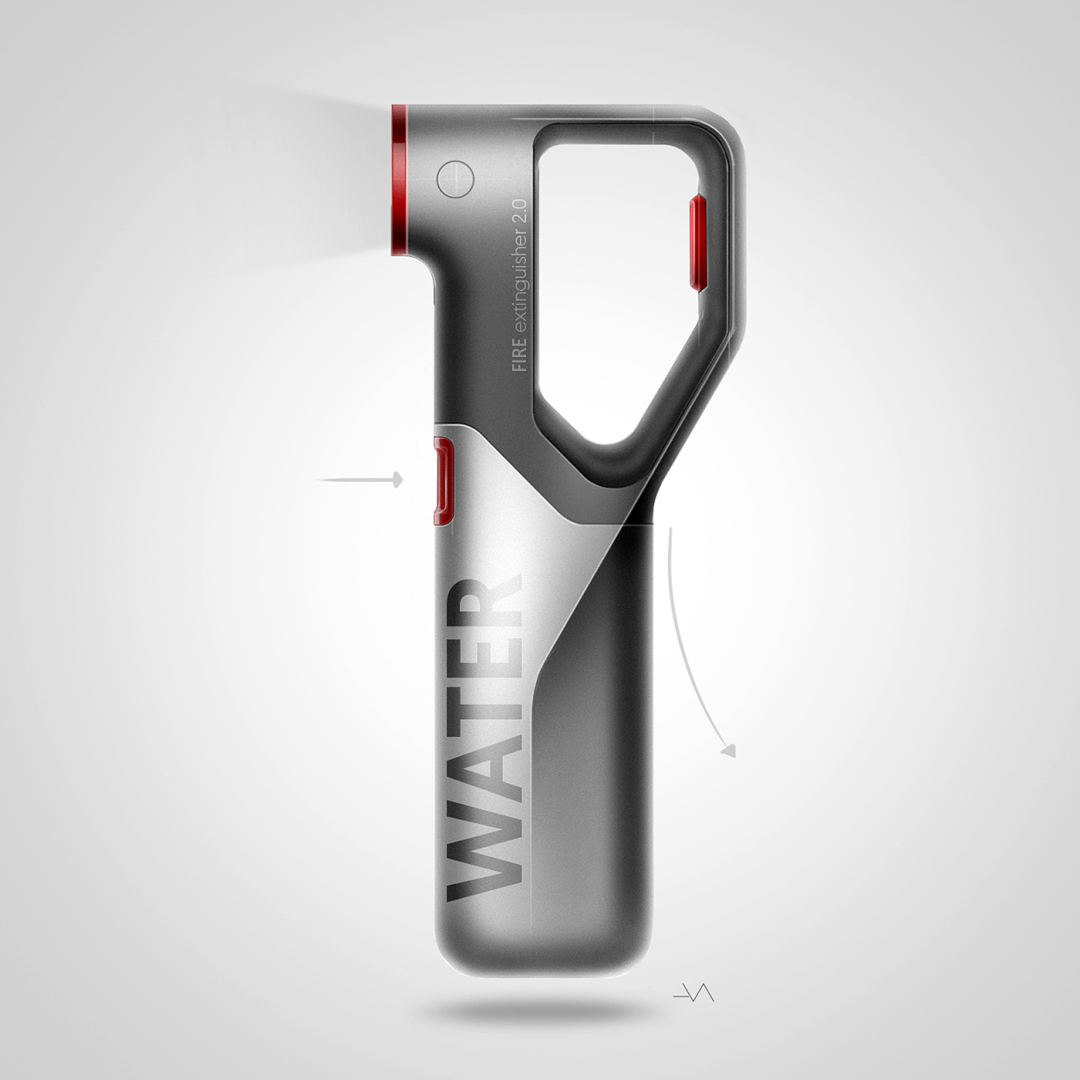

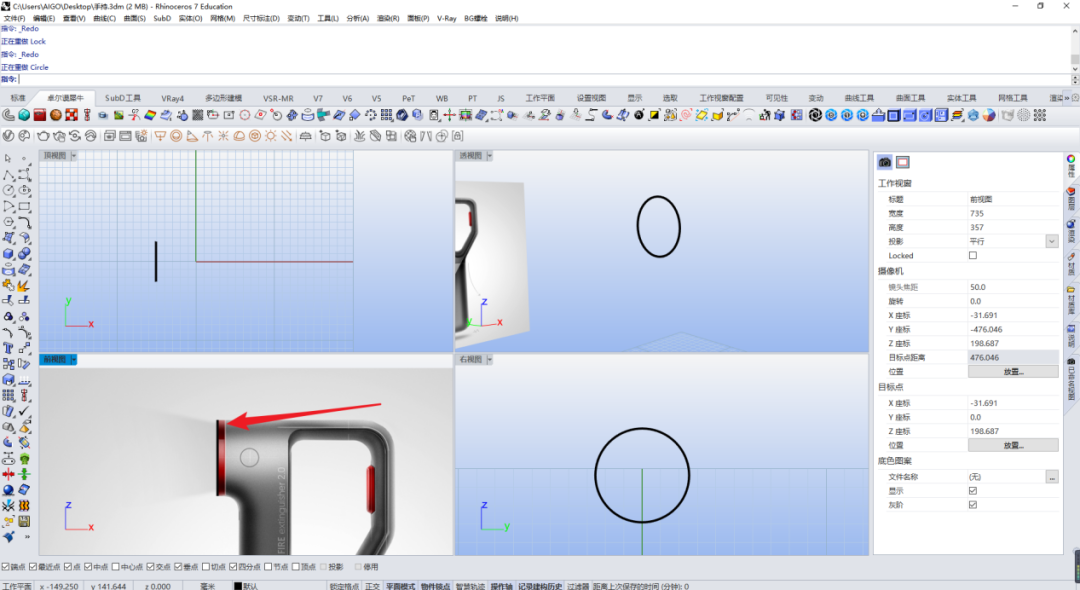

01、首先把背景图对好，然后先画出模型中圆的位置

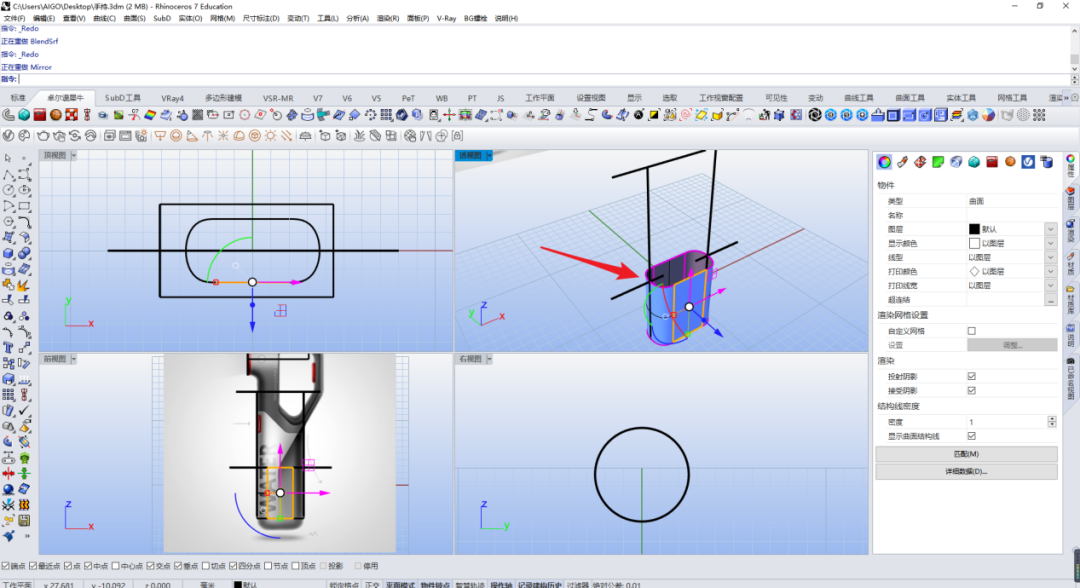

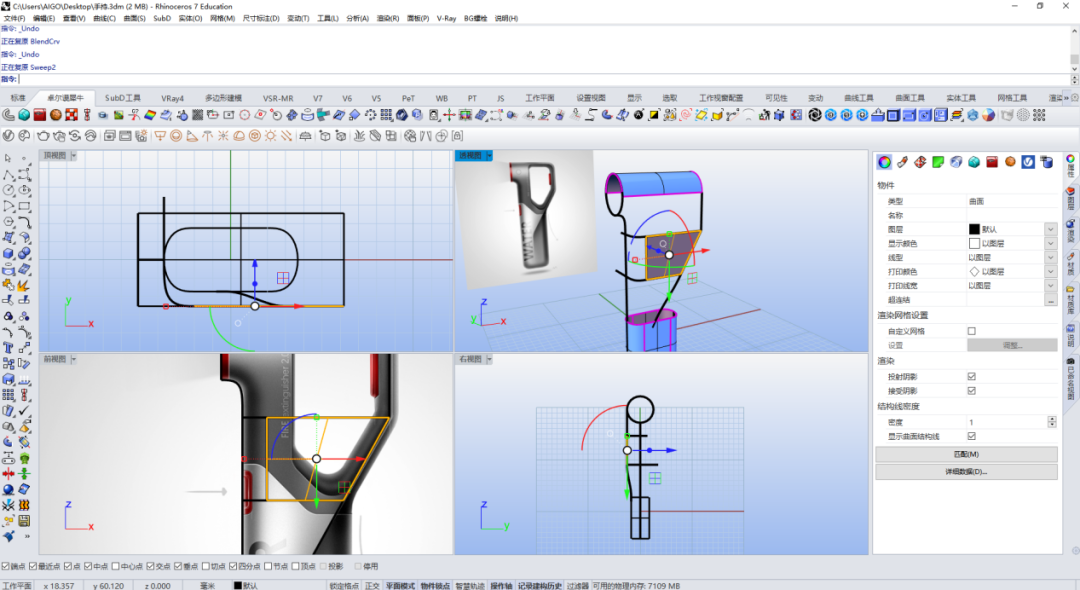

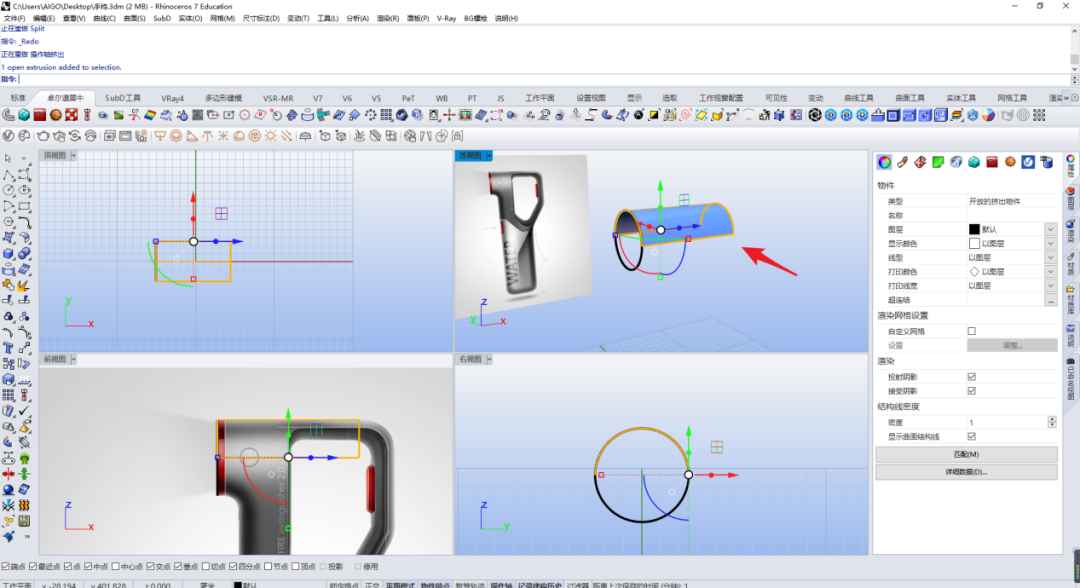

02、将上方半圆拉伸出一个面，这里我们可以把手持部分填上通过后期线段切掉使其做出大型

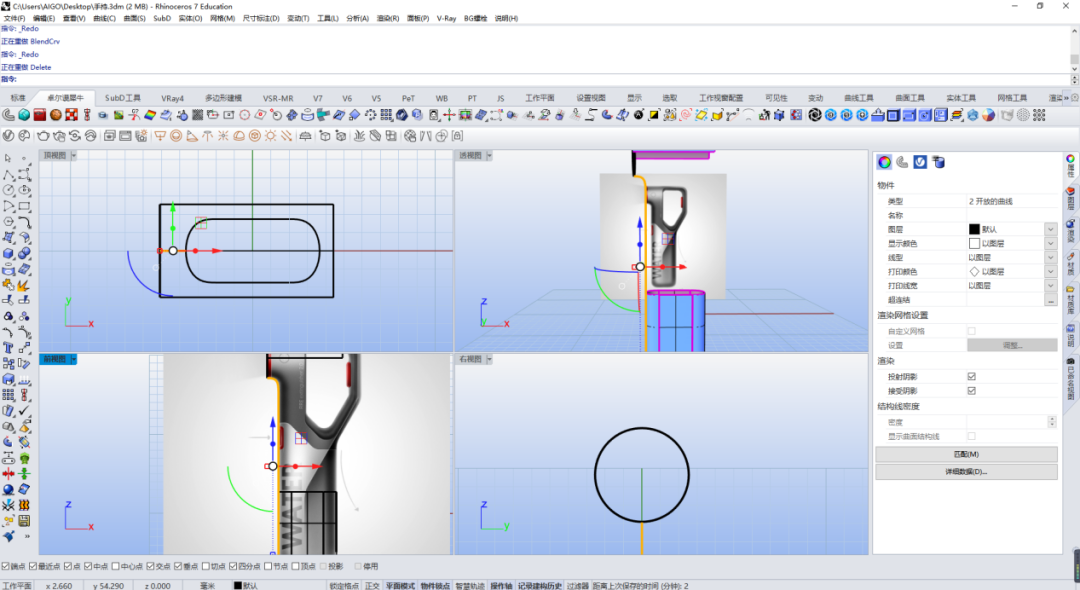

03、画出边缘直线的位置，并找出下方矩形的位置生出曲面

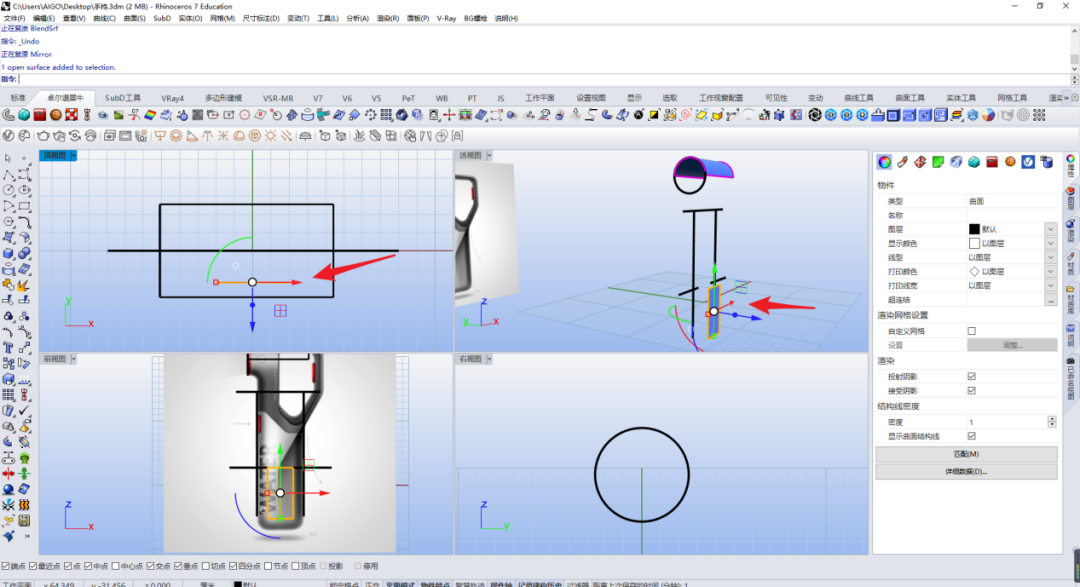

04、通过混接的方法接出侧方曲面

05、通过侧方曲面的中线画出边缘曲线

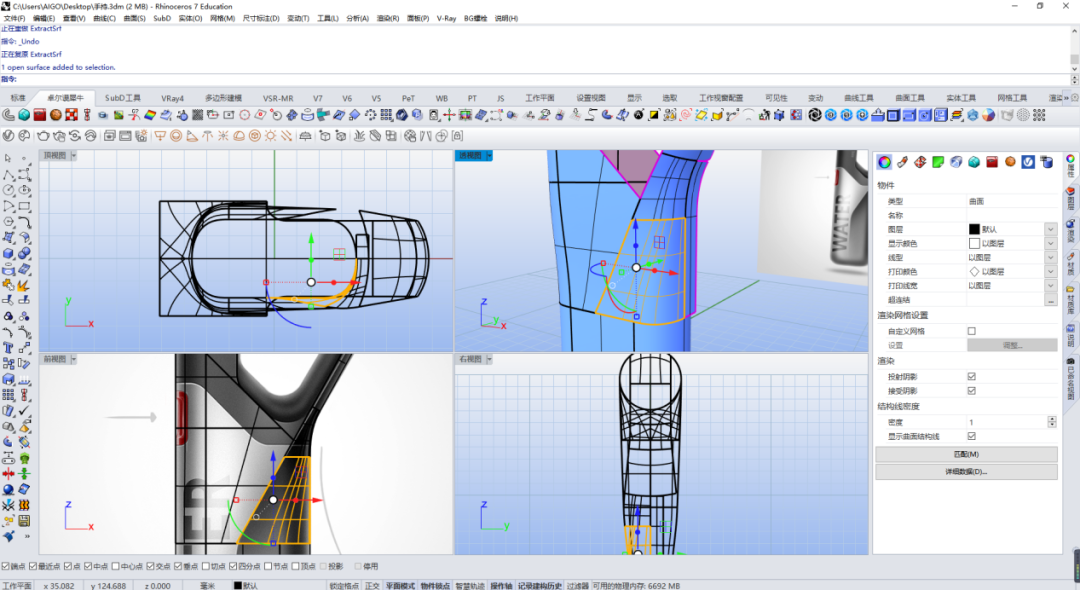

06、继续画出边缘线，这里利用投影—可调混接的方法画出曲线

07、对中间的四边面进行细分，继续画出边缘线

08、这里可利用放样做出曲面

09、同样的方法可以做出下方两块曲面，这里注意要匹配

10、镜像到另一侧一份

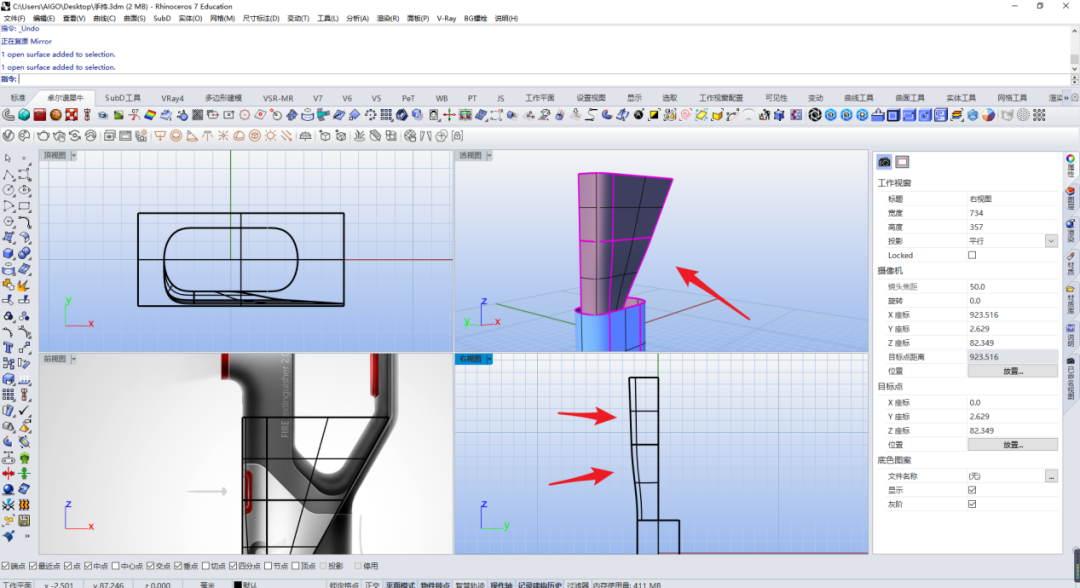

11、这里是直线部分，所以直接找出线段位置画直线即可，然后利用放样做出四边面

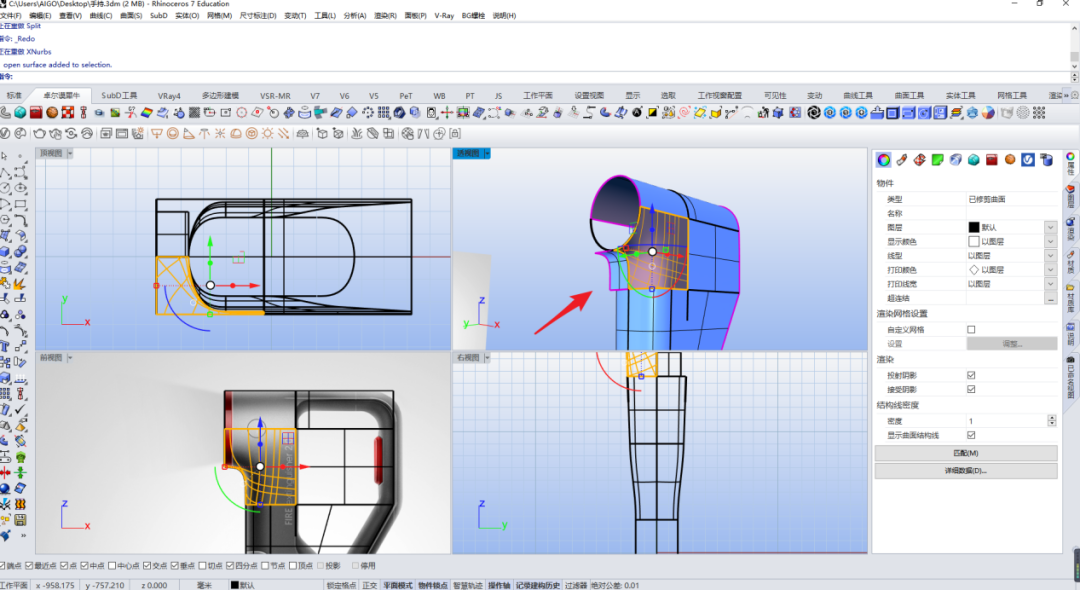

12、拉伸做出辅助面，然后利用xnurbs做出五边面

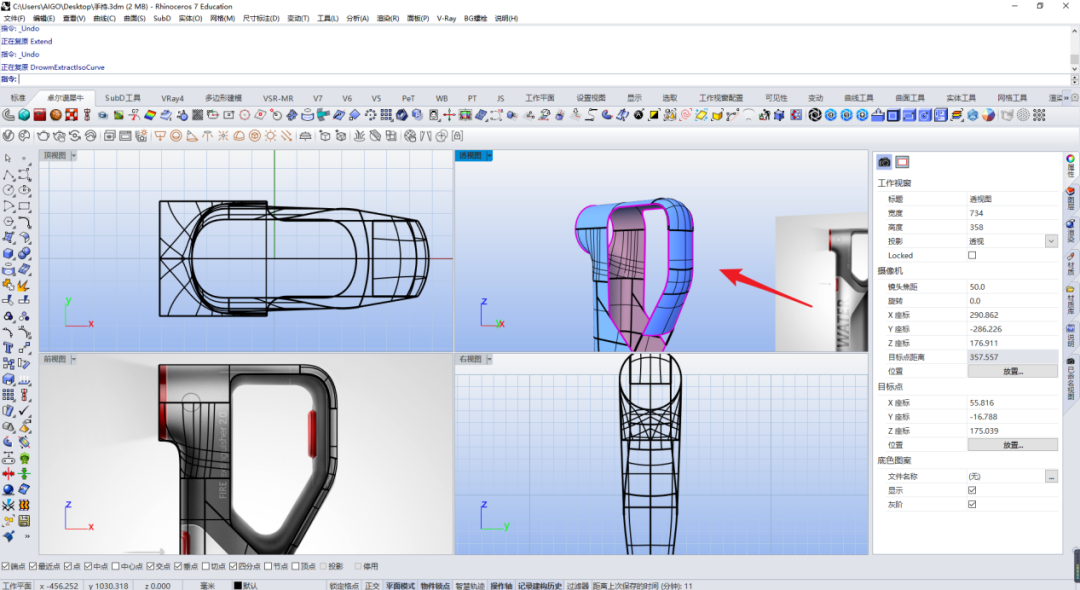

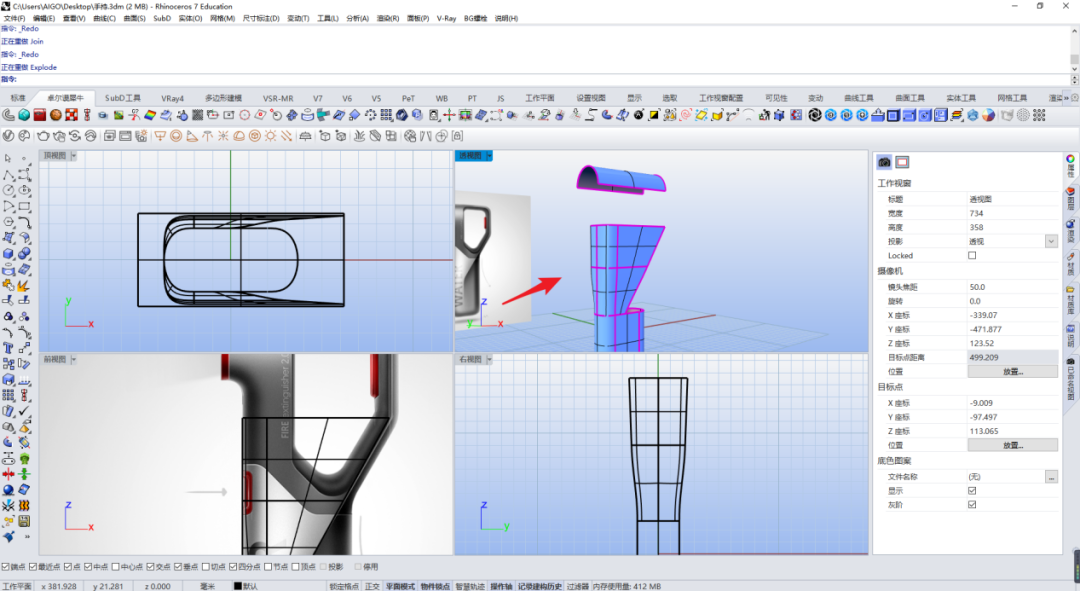

13、镜像一半并整理，到这一步大面已经完成80%，我们准备开始利用线段切掉多余部分

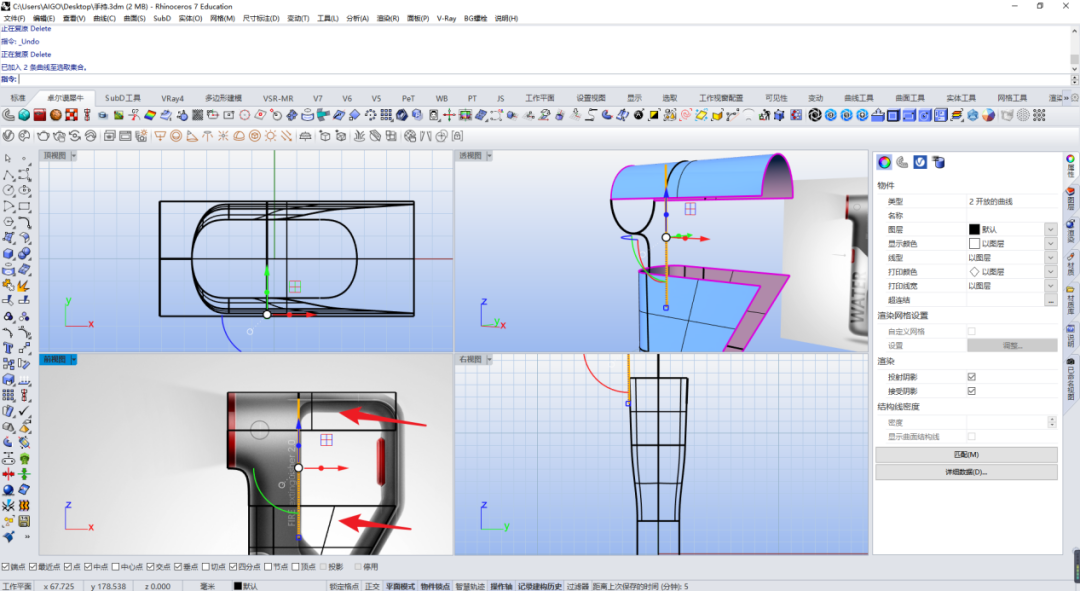

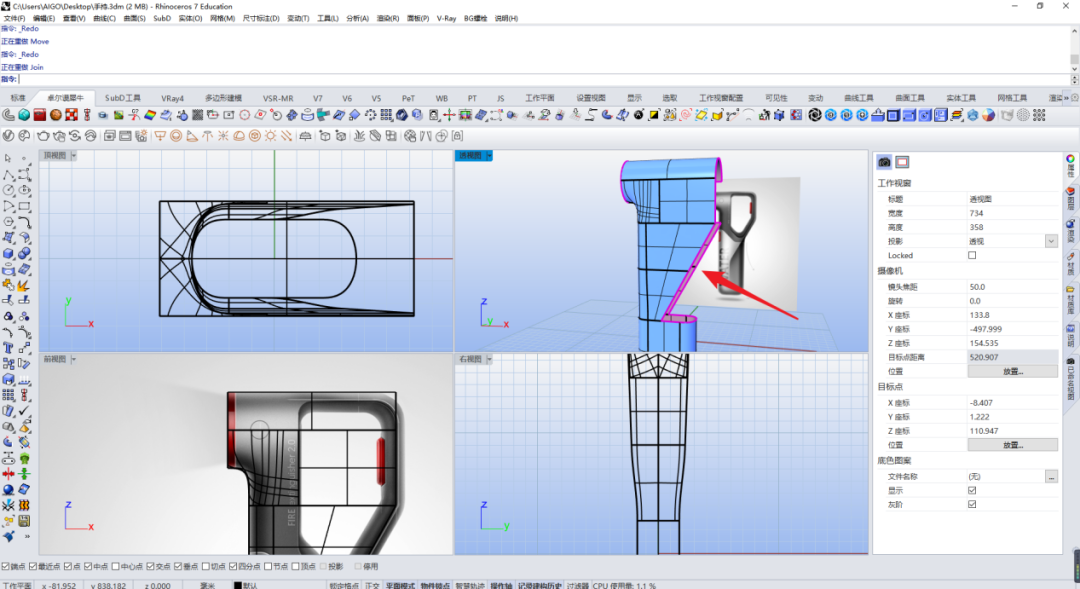

14、找出手柄位置的线段并将其切除

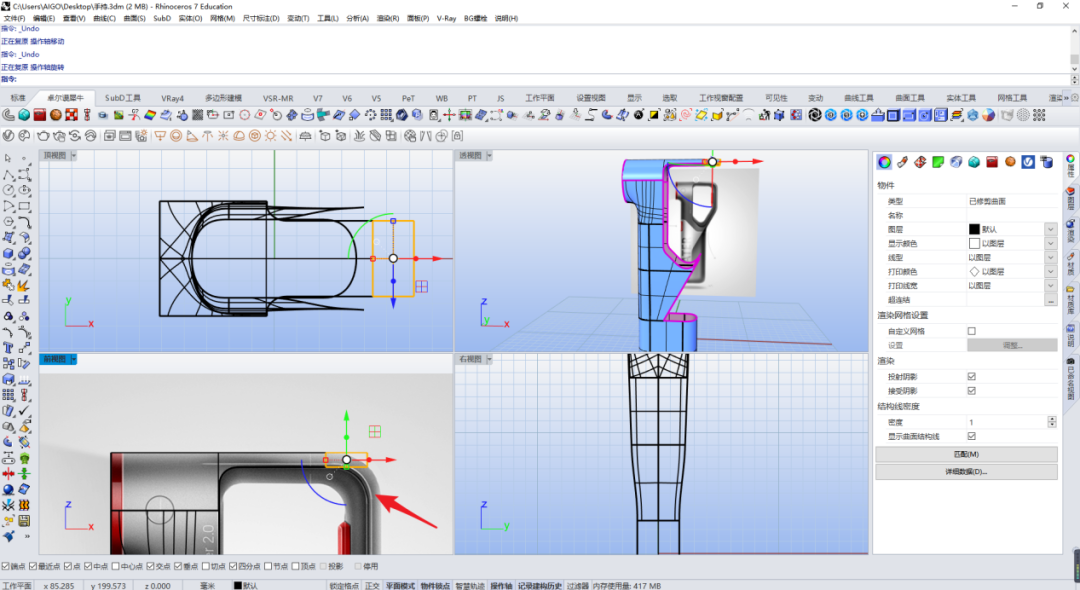

15、将上方的弧面倒角部分切开，把切下来的部分旋转到把手部分并进行拉伸

16、下面这块把手部分注意上方窄下方宽

17、进行手动倒角做出手柄部分

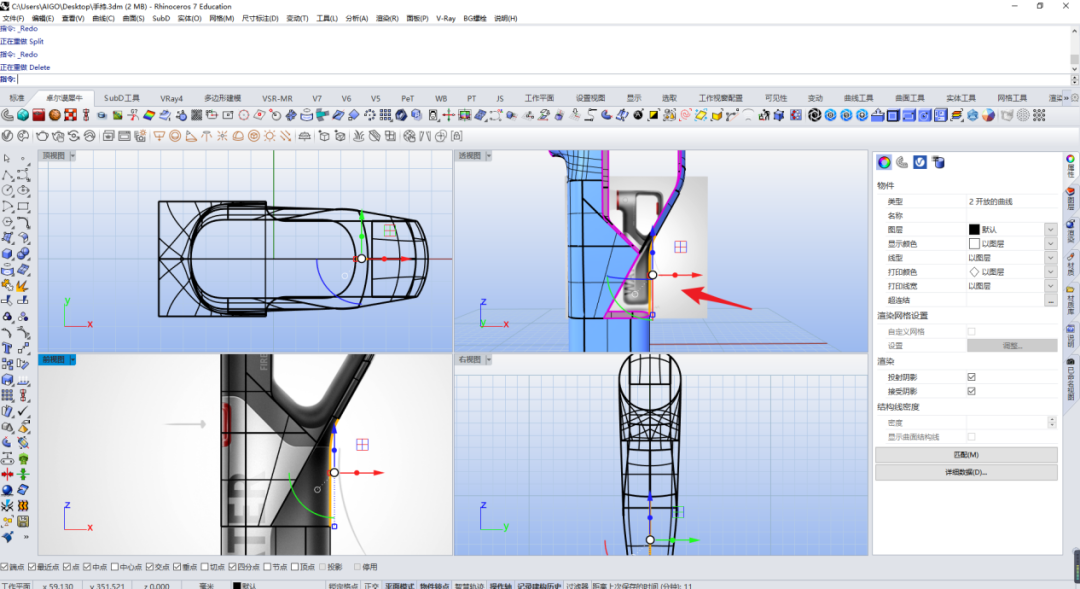

18、画出侧面线段（这里需要注意，上方一半为弧线部分，下方一半为直线部分所以生面需要分开做）

19、我们首先画出弧线位置然后利用xnurbs做出曲面

20、利用xnurbs证据出下方直线处四边面

21、镜像对面得到整个曲面

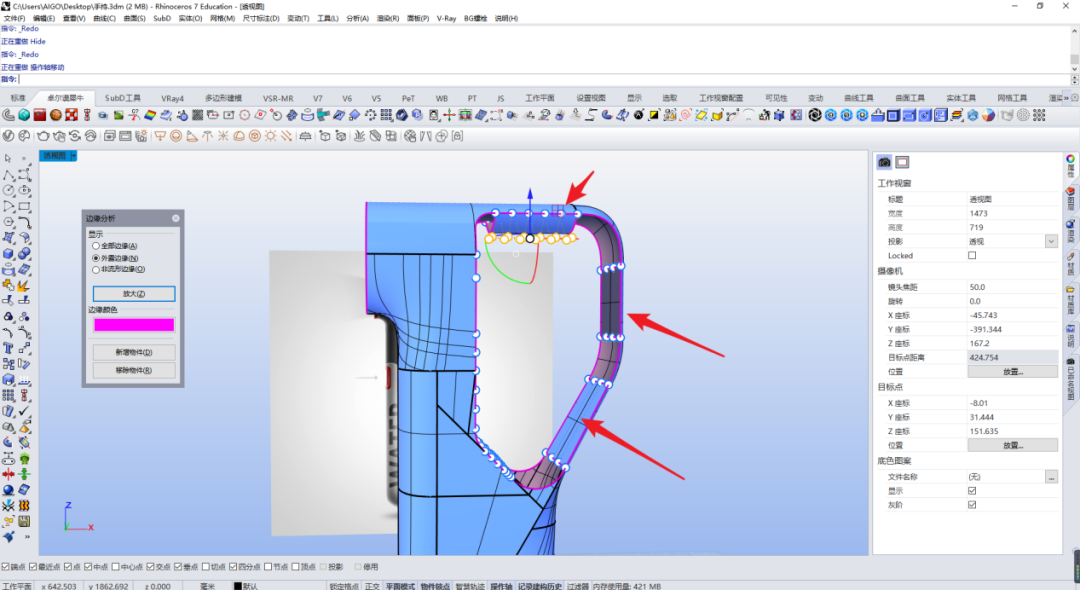

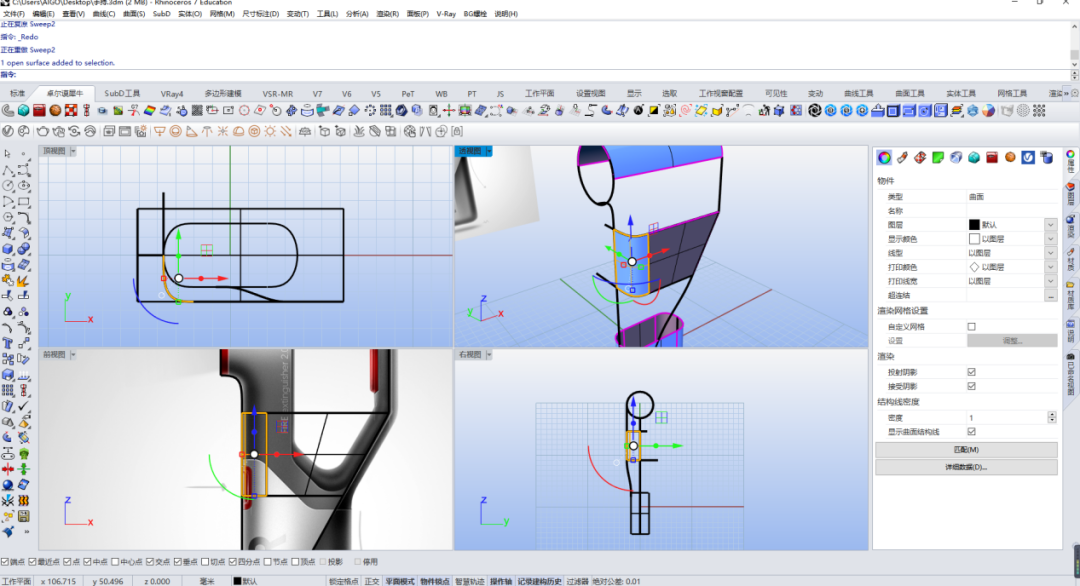

22、开始手动补手柄内侧的一些倒角，利用沿两曲线挤出得出曲面

23、可调混接切掉曲面得到倒角部分

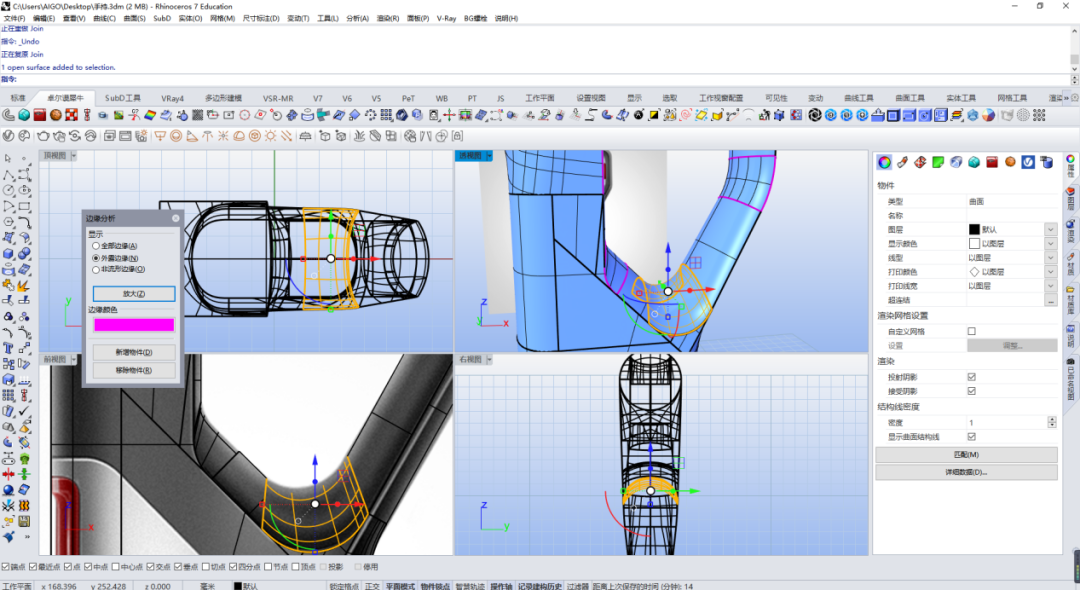

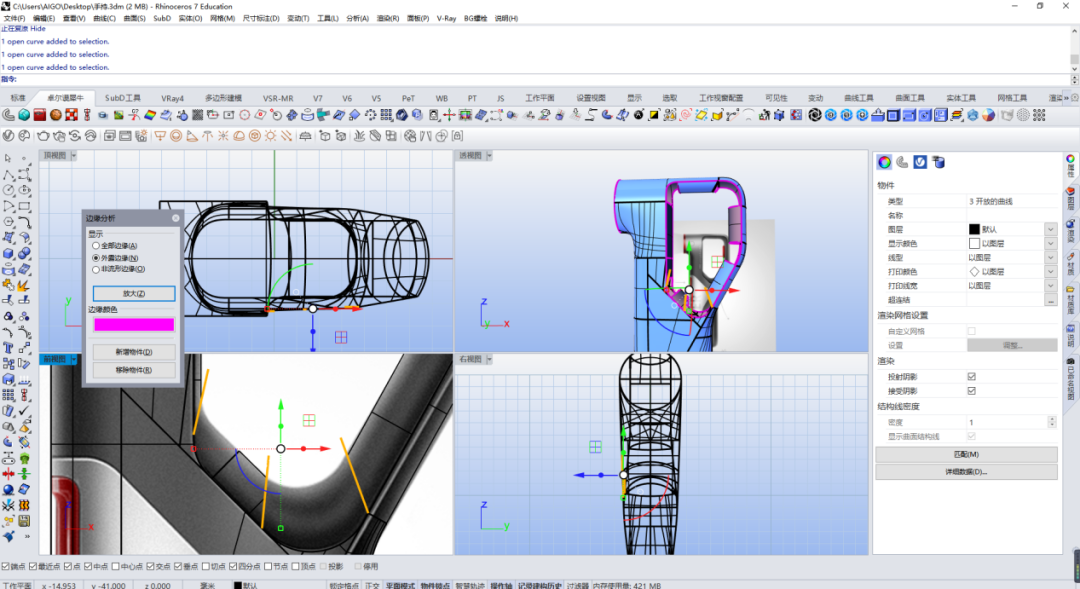

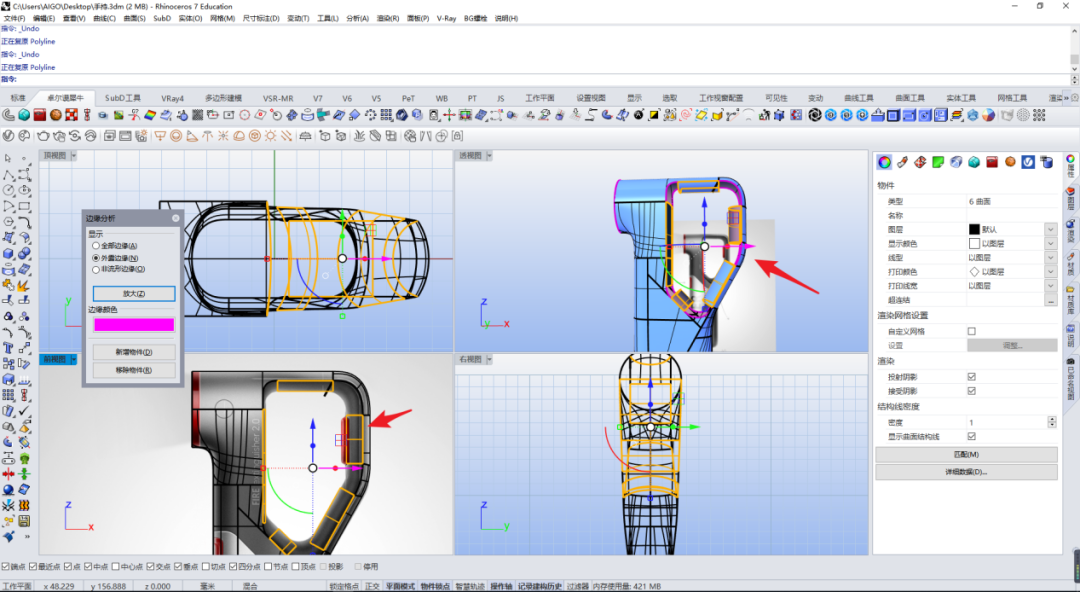

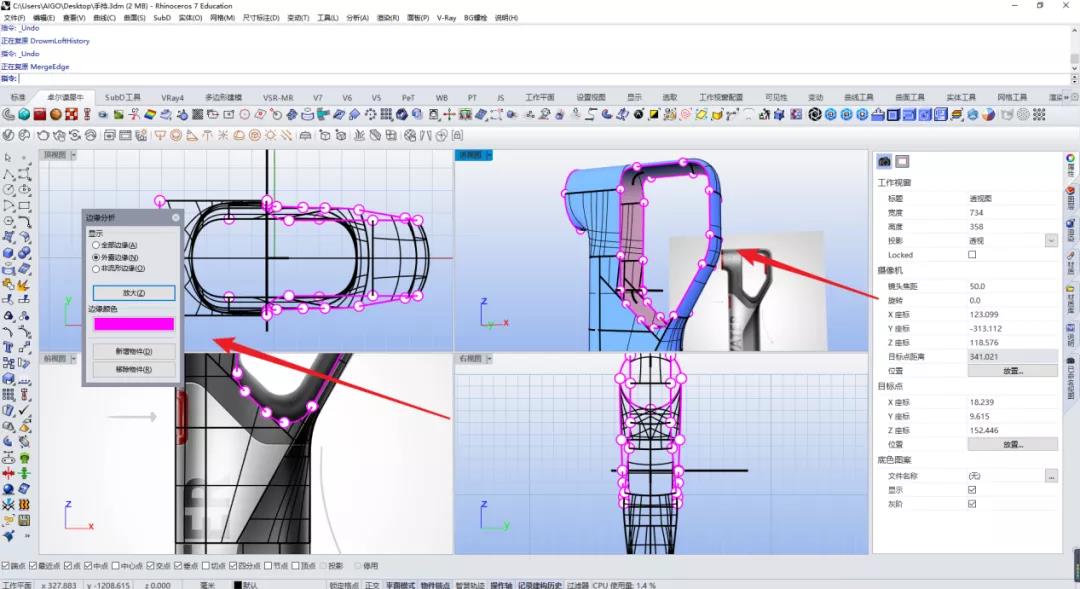

24、显示边缘检测边缘断点是否对应，可以利用分割边缘和合并边缘进行调整。

25、直线部分放样得到中间的曲面，打开曲面控制点，调整对应弧度

26、同理得到其他直线弧面部分

27、利用直线切掉多余部分

28、利用xnurbs做出曲面部分

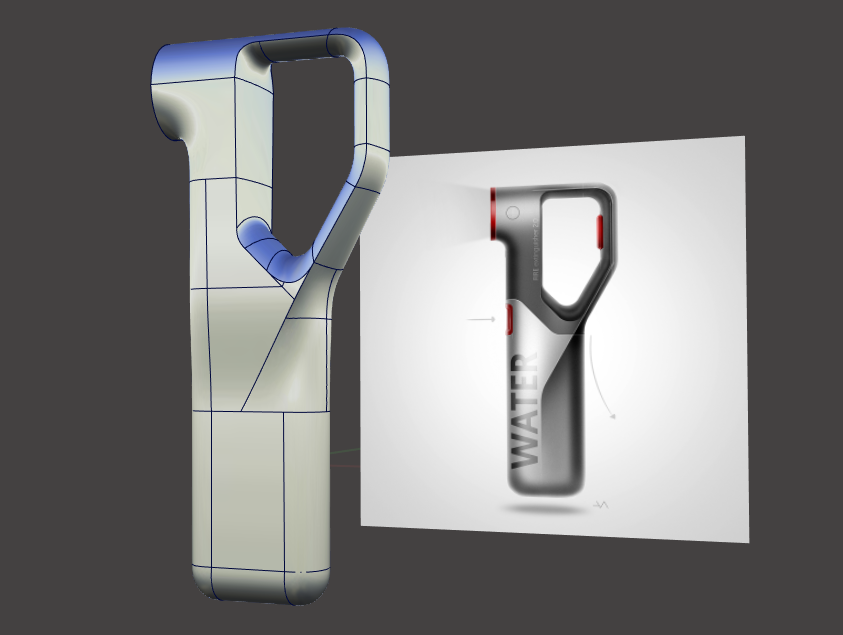

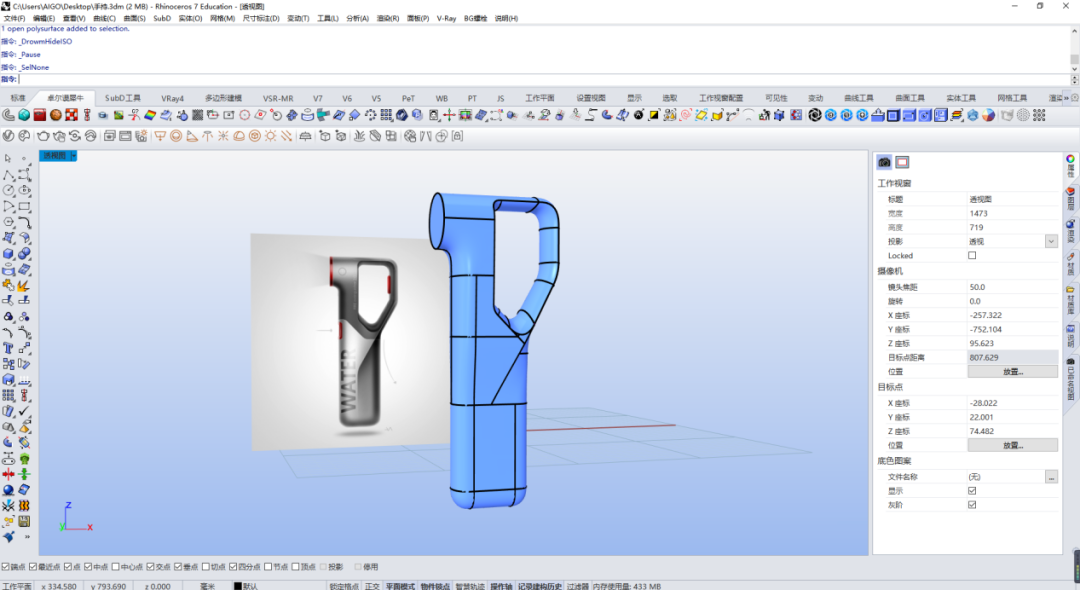

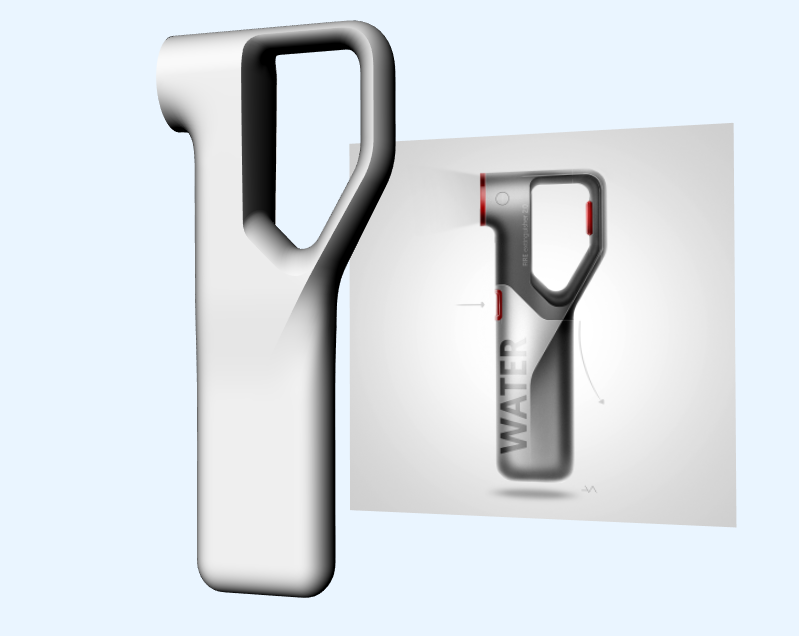

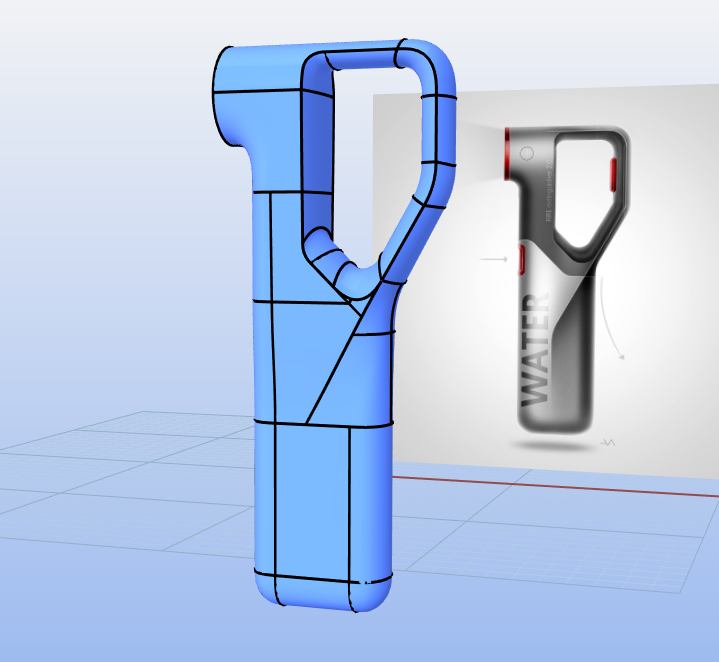

29、最终整理得到整体模型。
