干货｜底纹设计的奥秘，都在这了！

#1. 确定使用场景

公路？田径场？山路？水泥地？室内木地板？跑步机的跑带？他们的表面各不相同，使用发力的方式也有所区别，所导致的问题和解决的方法也就会不同。先明确使用的场景，对选择什么材质的鞋底，形状和纹路进行设计，都会有所帮助。

#2. 确定落地方式

竞速的选手大多是中前脚掌着地，所以耐磨和抓地主要要放在前脚掌。

慢跑的选手主要多是heel striker，那么从后跟到脚前掌最后到toe off这个过程的过渡显得尤为重要。

喜欢篮球，跳操，网球等运动的朋友，那么鞋子的左右横向运动则更加明显，设计的时候一定要考虑到防侧翻，和横向上的防滑。

#3. 确定使用频率

如果只是爱好运动，偶尔健身的小哥哥小姐姐，可能对鞋底的磨损没有那么大，那么20%-30%的橡胶coverage则已经足够。因为越多的橡胶，一定导致鞋子越重。

如果长期或者有跑步训练计划的爱好者和选手，那么一般要让橡胶更多的去覆盖，甚至要使用密度更大，更厚的橡胶，以此来保证鞋子的耐磨性能。

#4. 确定橡胶数量和纹理

有的鞋子可以是全掌一片橡胶，那么对颜色的使用和变换则比较单一，很难特别吸引眼球，这时候我们就要做color dam，这样可以后期上不同的颜色。

有的时候，我们可以去切分橡胶的块，把一整块橡胶去隔开，这样每个块可以使用不同的颜色。但是如果橡胶的切分过多，则对人工贴底的要求过高，成本也会上去，所以要做一个良好的平衡。

下面用new balance才面市的三款跑鞋鞋底来对比，进行逐一分析。分别是



1. Rebel v2

2. Evoz v1

3. Roav v2

#001

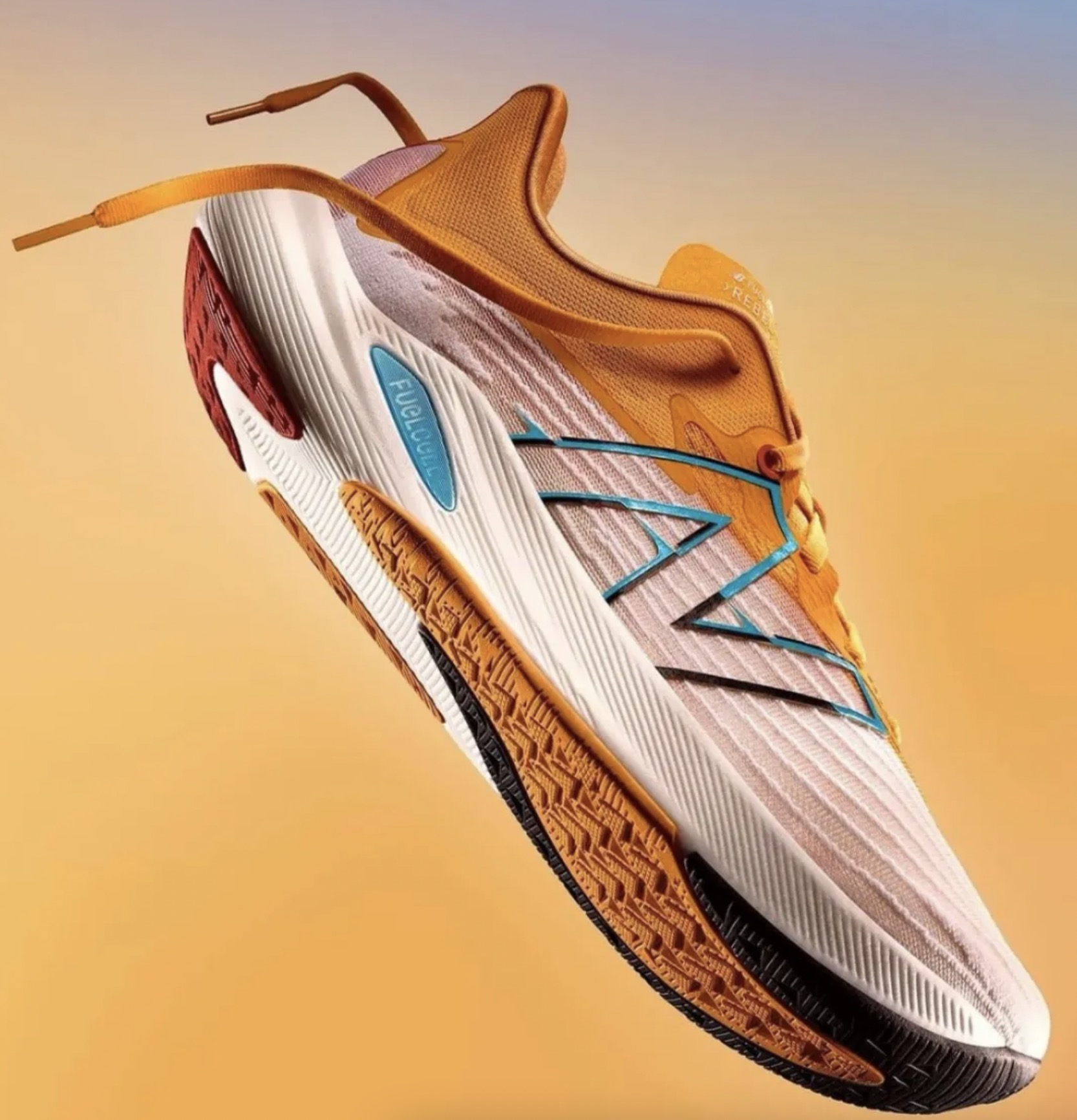

  Fuelcell Rebel v2   $130

竞速跑鞋底纹

(Forefoot/Midfoot Striker)

Rebel V2 是针对追求速度的跑者所设计的鞋款。其鞋底是我在2019年所设计的，与2021年上市。因为中间有一些商业的变动，所以帮面由team的另一位设计师Seth完美的完成。

由于追求速度的跑者更多的是由中前脚所落地，所以会将更多的橡胶和设计重心分布在脚的前脚掌，并伴有一些cut out, 以此来减轻橡胶和整体鞋子的重量。

中底设计方案 第一轮

中底设计方案 第二轮

关于中底的整体造型，大家会发现后跟其实还比较圆滑，比较窄，翘度也比较明显。这样后跟的稳定性则不高。但这也是为了突出前脚掌先落地的特性。

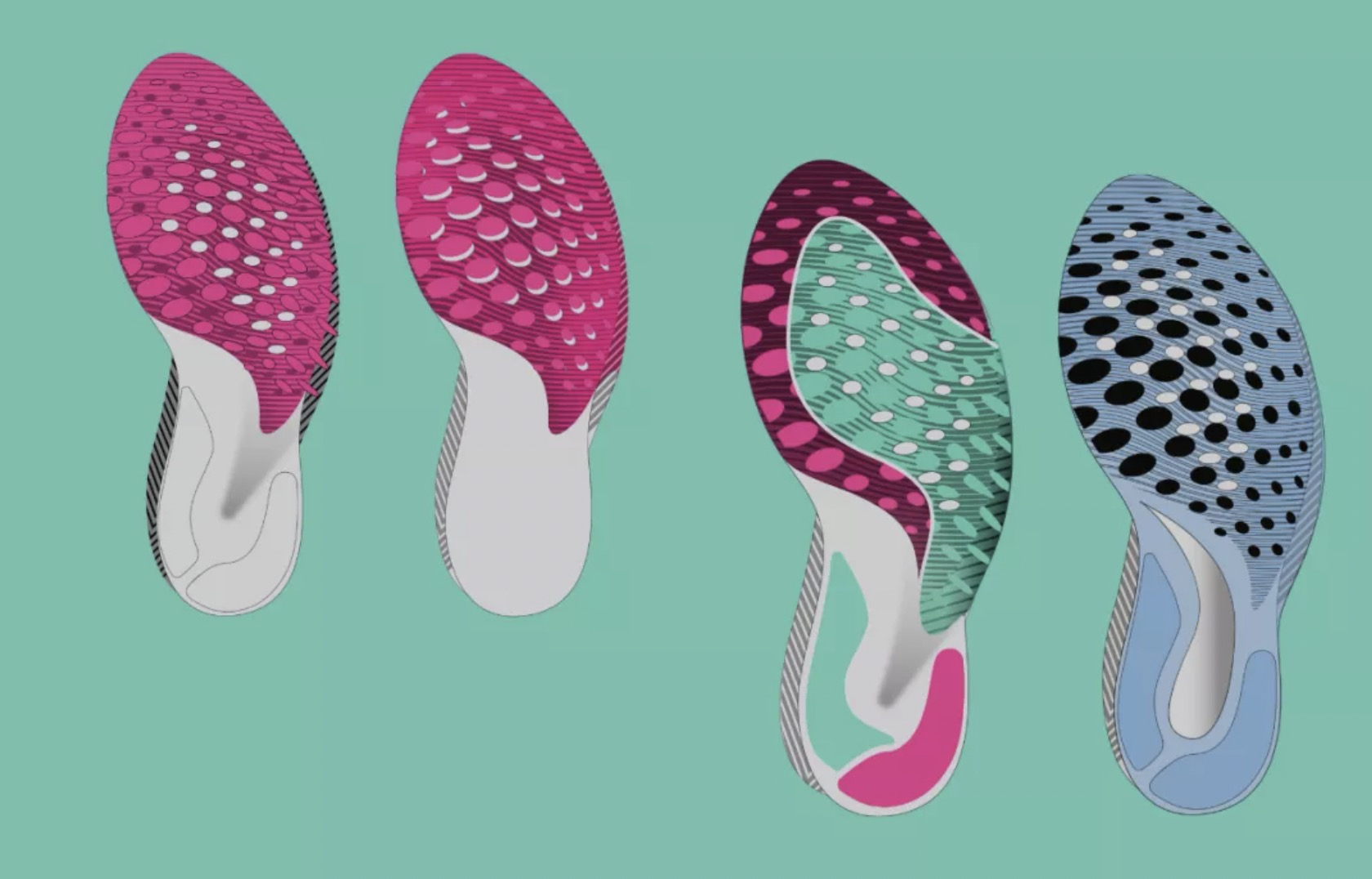

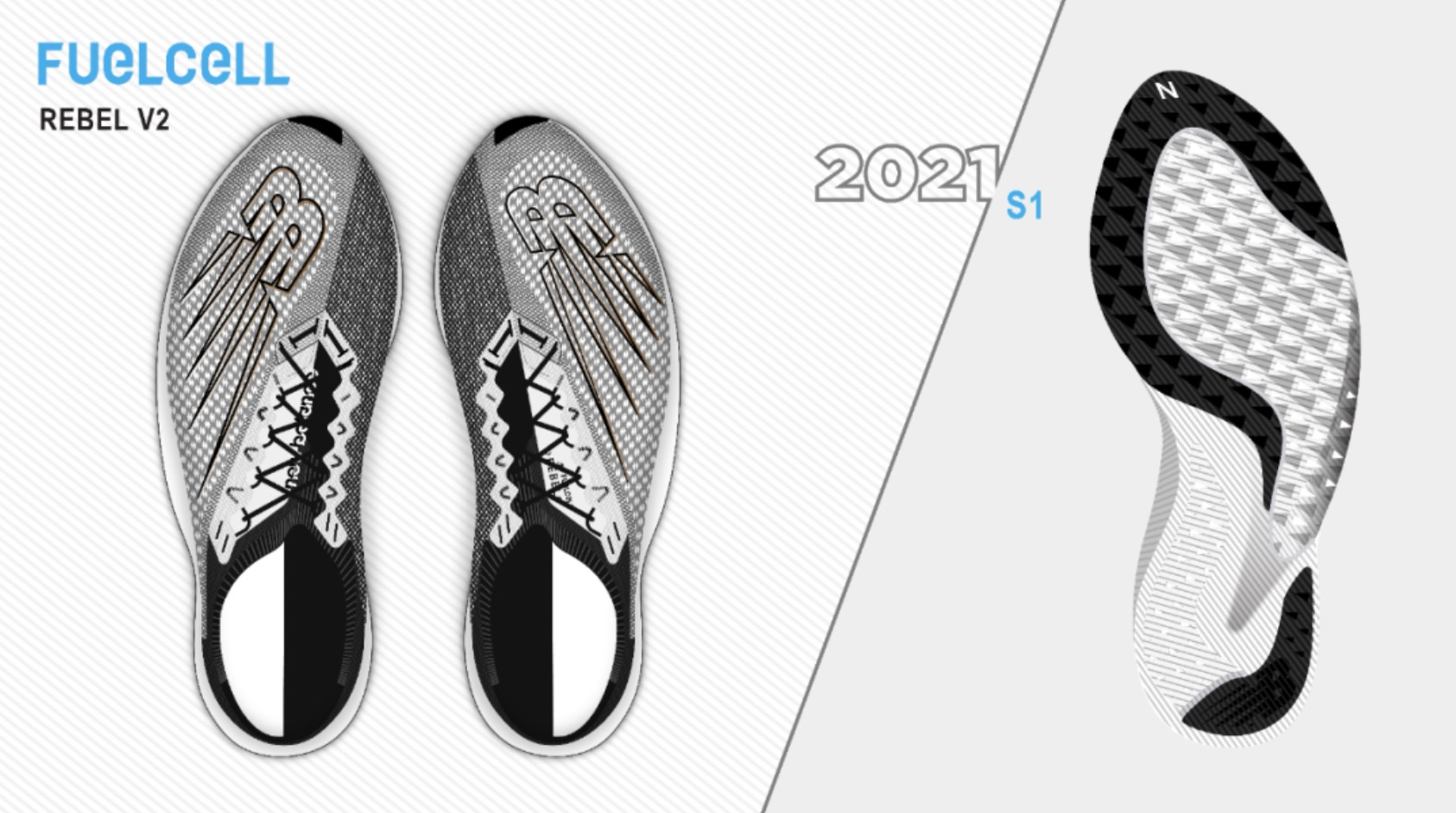

Rebel v2 早期的顶视图和鞋底视图

Rebel v2早期手绘

喜欢追求速率和弹性的跑者

不妨试一下这款中底的ACL foam

是采用TPU发泡，效果贼弹！

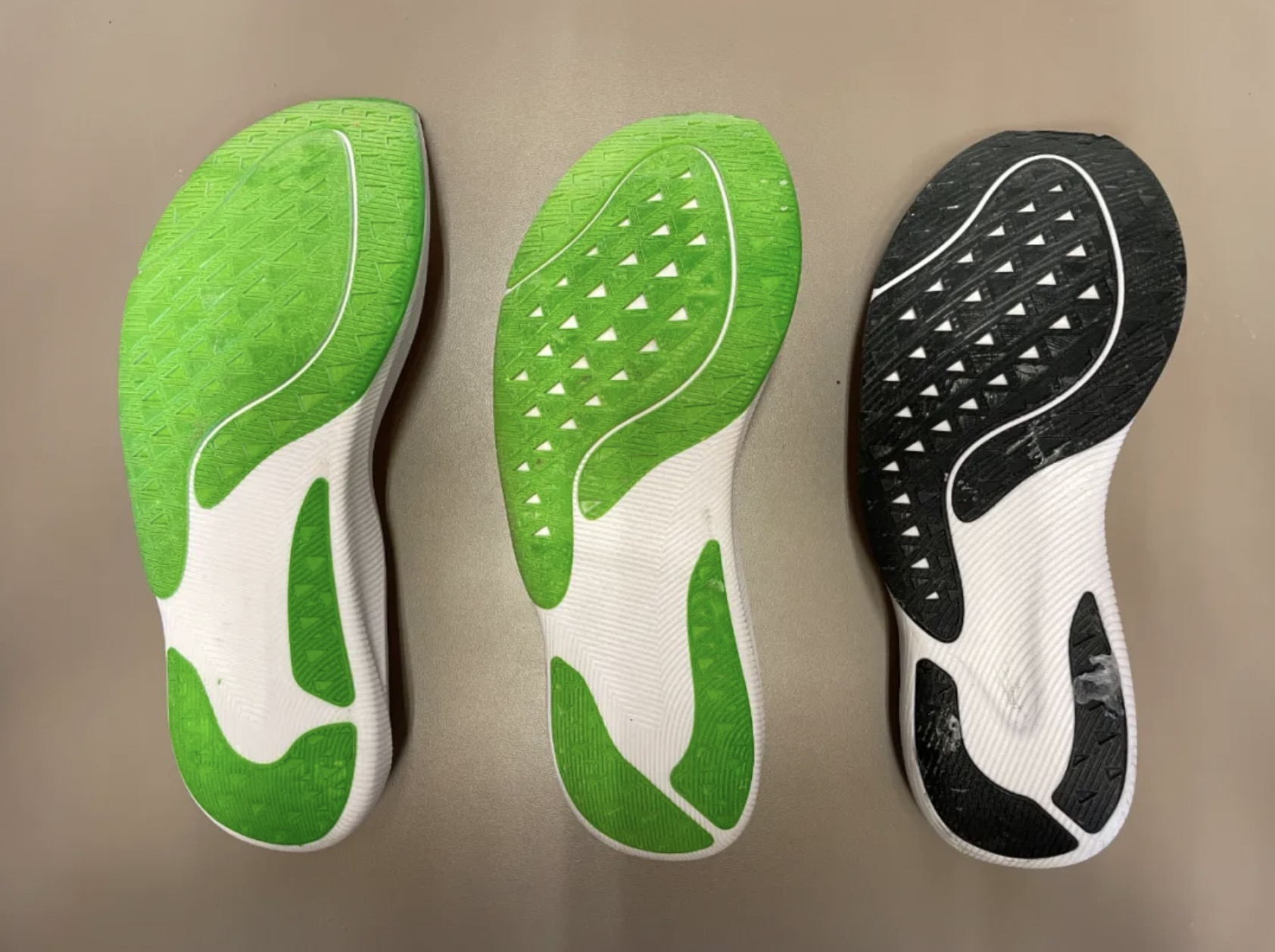

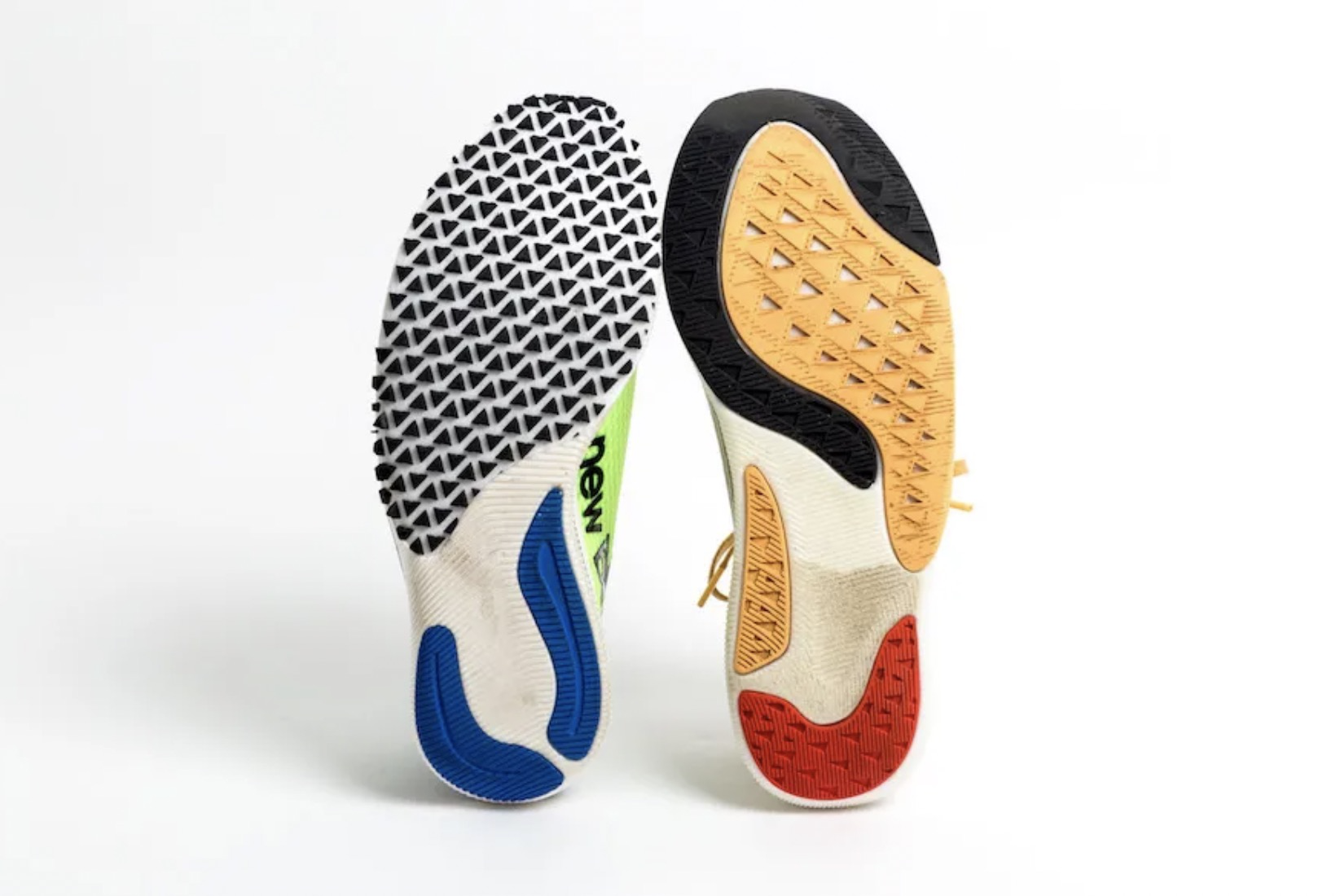

两款fuelcell的跑鞋对比

#002

  Freshfoam Evoz V1     $90

中长距离跑鞋底纹

(Heel Striker)

它是new balance最经典的fresh foam 1080 的take down版本。因为这款鞋更加针对的是后脚跟的跑者，而且奔跑的频率和距离也比较大，所以设计的时候更加关注的是橡胶大底的覆盖量，跑步过程中过渡的稳定性，以及设计上比较传统的flex区域。

最后在内腰区域添加橡胶，也是为了增强其稳定性，防止pronation的情况。

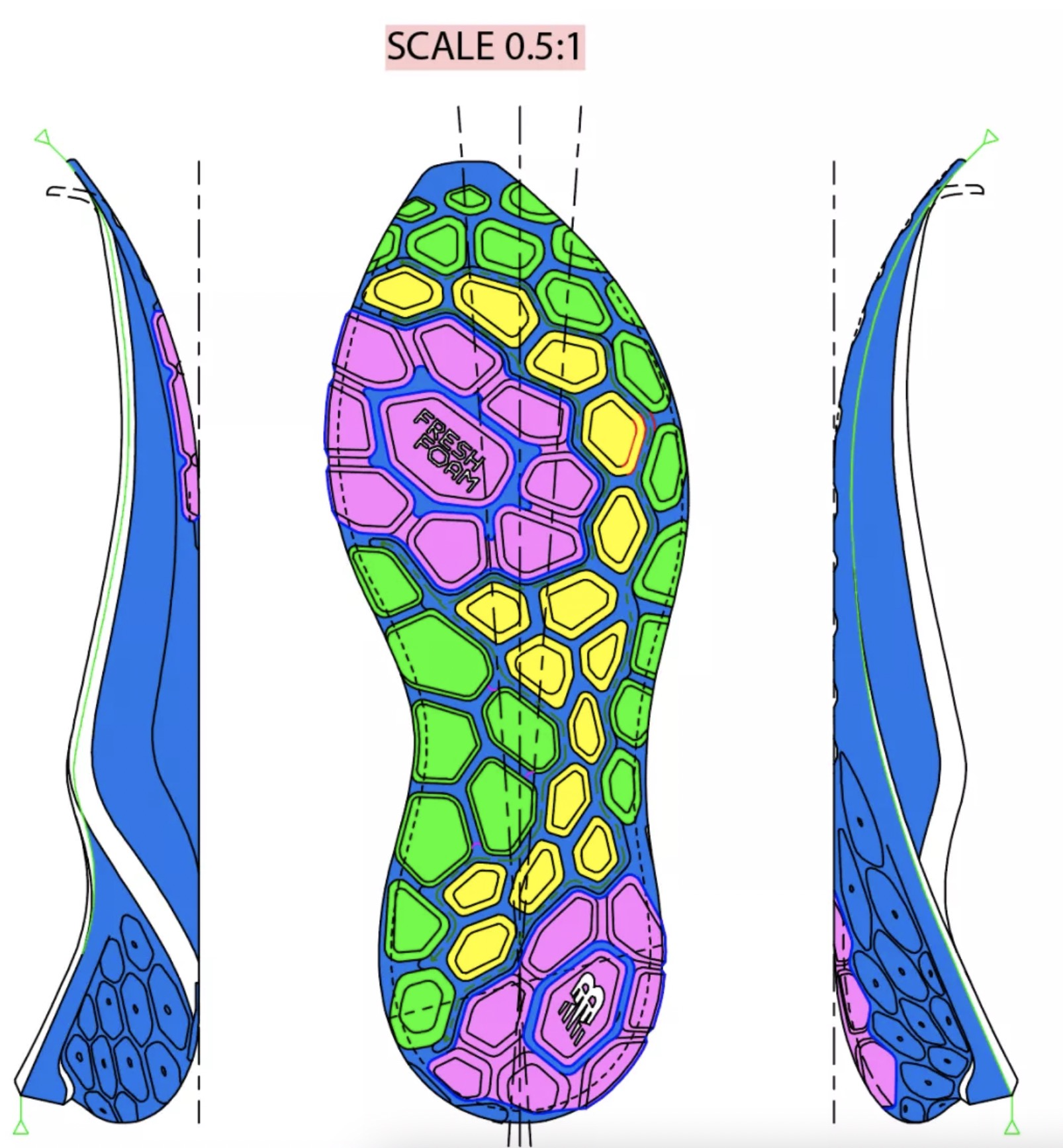

大家通过设计图可以看出，橡胶更多的覆盖了全部鞋底，只留出中间的一些区域，暴露出EVA。 但是即使是暴露出来的地方，也让其尽量悬空，避免接触地面而磨损。

橡胶的厚度控制在4.5mm左右，lug的高度在3mm，这样便于在抓地和耐磨还有重量之间，达到平衡。

鞋底实物图

Roav v1

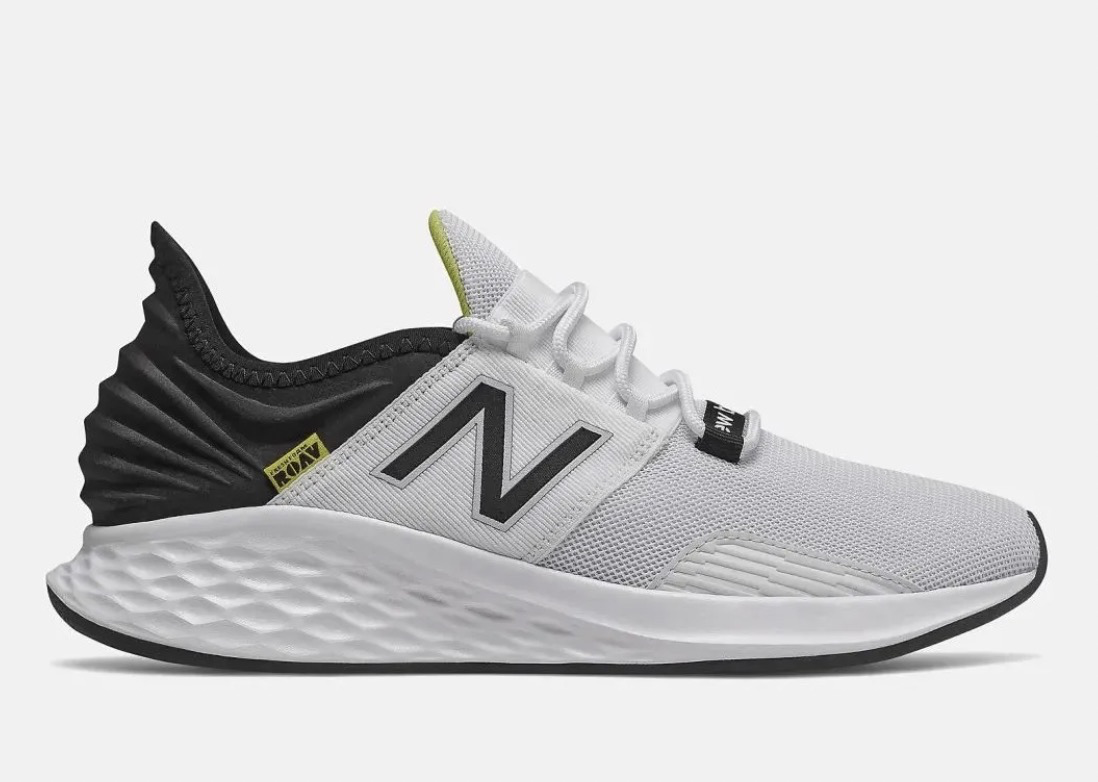

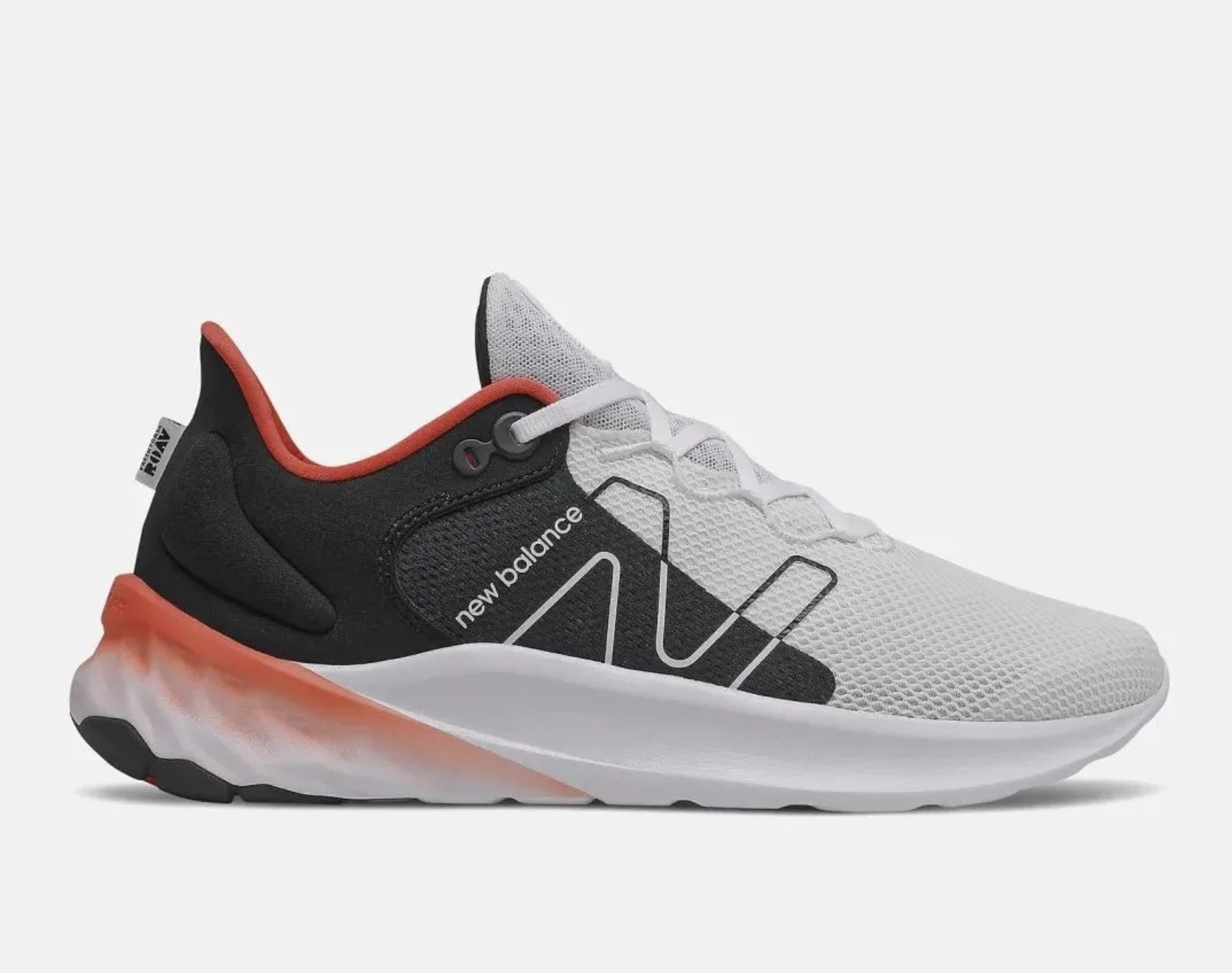

Roav v2

实物简单干净

对于Roav v2的鞋底设计，我们希望的相对于v1的全掌橡胶，我们能做得更具有跑步的功能。换句话说，就是更轻，也更加易弯折。从而整双鞋更适合跑步的性能。

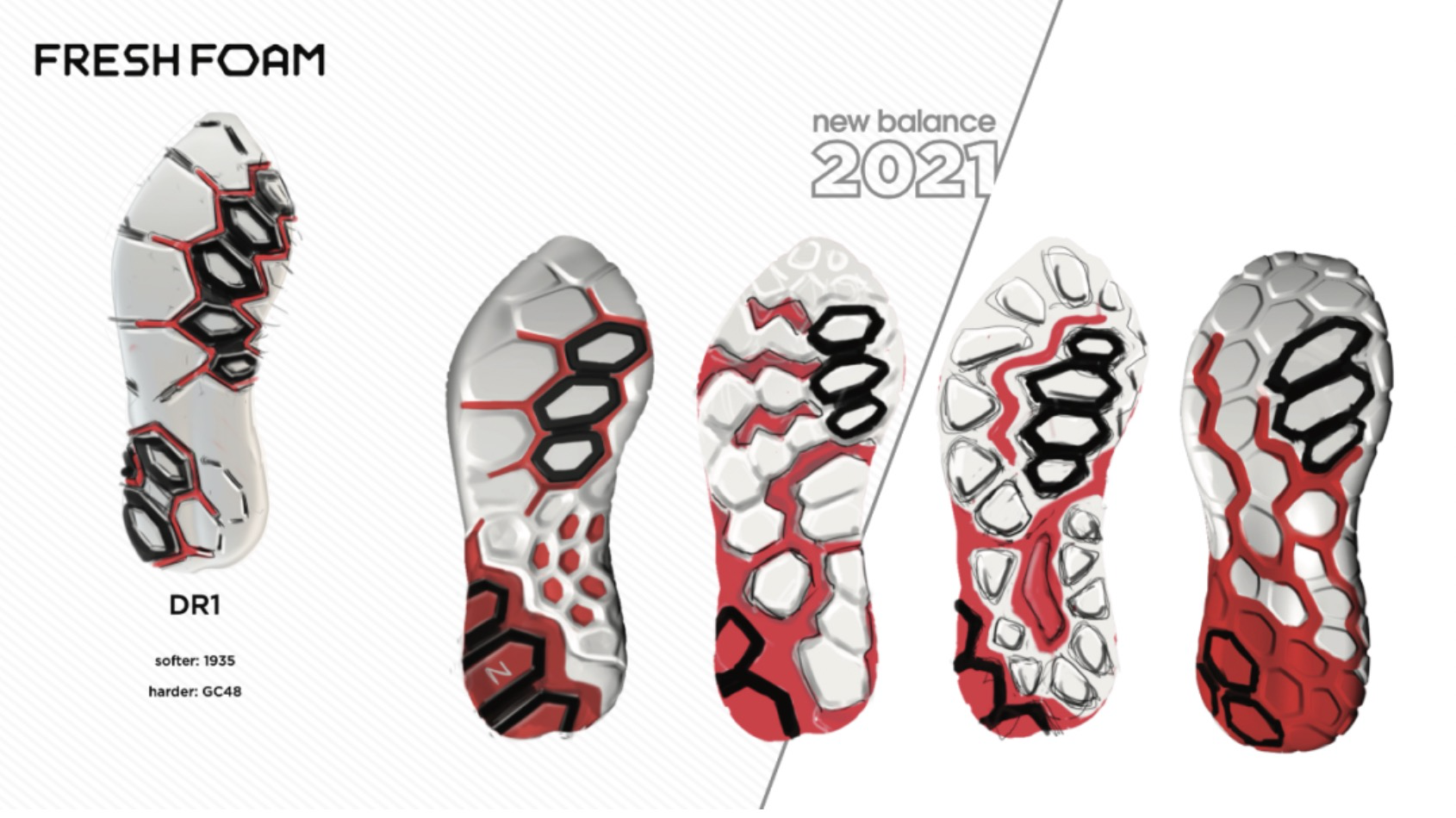

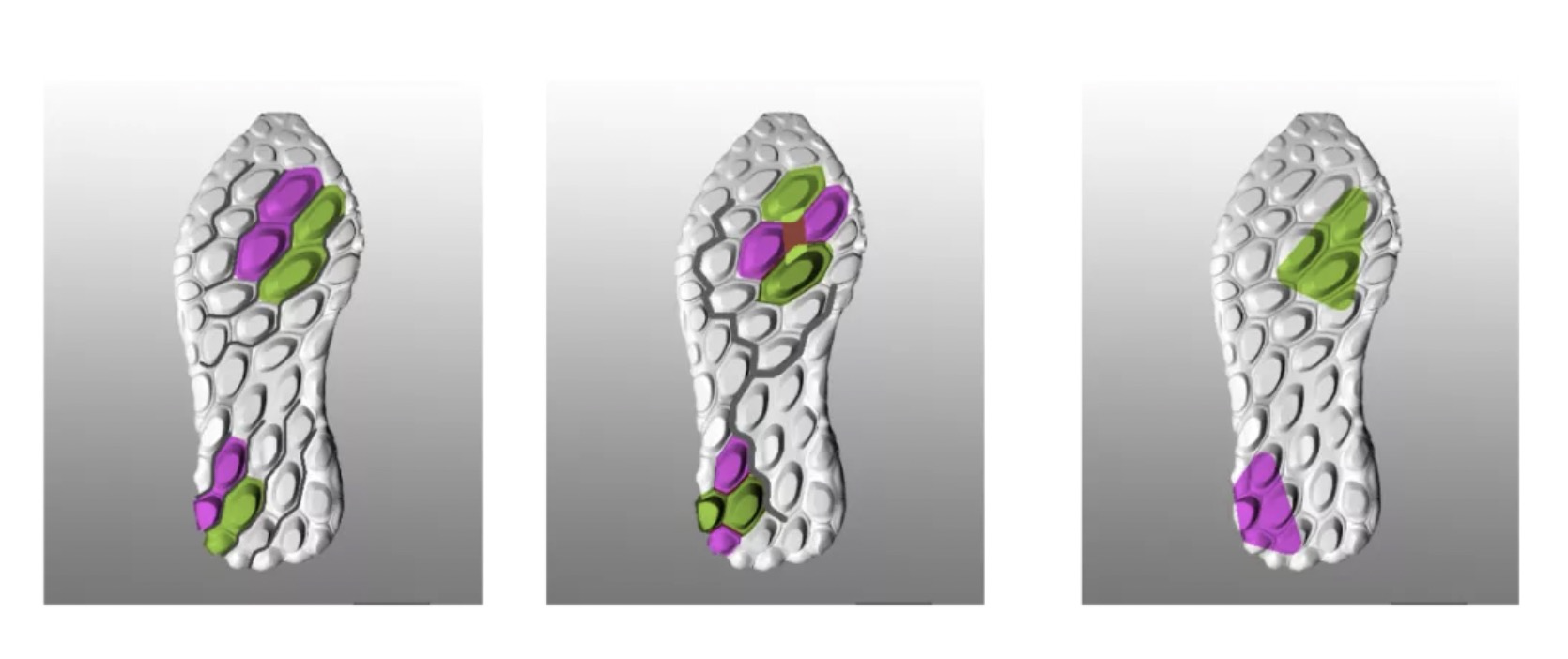

底纹设计 3轮草图

环绕状的设计显得更加时尚和新奇一点。

对于慢跑或者休闲跑鞋鞋底设计的时候，我们会只在接触地面、最容易磨损的位置放置橡胶，其余全部使用Ground contact EVA, 这样会使得鞋子更轻。相对于一般的EVA，Ground contact EVA也更耐磨一些。同时4片橡胶的数量也容易做色彩的搭配和变换。

以上三款跑鞋，因为使用场景，落地方式，使用频率各不相同，所以最后的底纹设计也差别很大，即使他们所针对的人群年龄是比较接近的。（除了EVOZ的适用人群年龄可能偏大一点以外。）所以设计这些功能性运动鞋的时候，一定要从功能下手，从解决问题出发，再配合新颖的造型，这样最终才能有好的运动效果。
