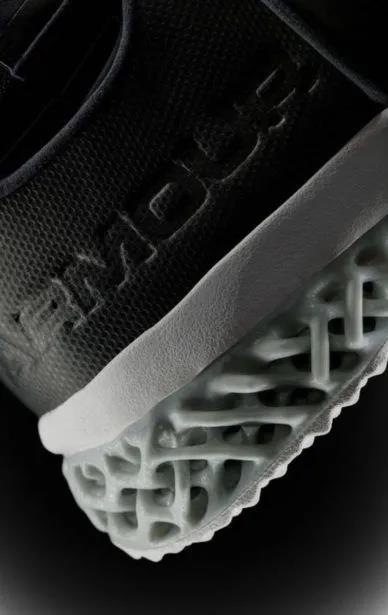

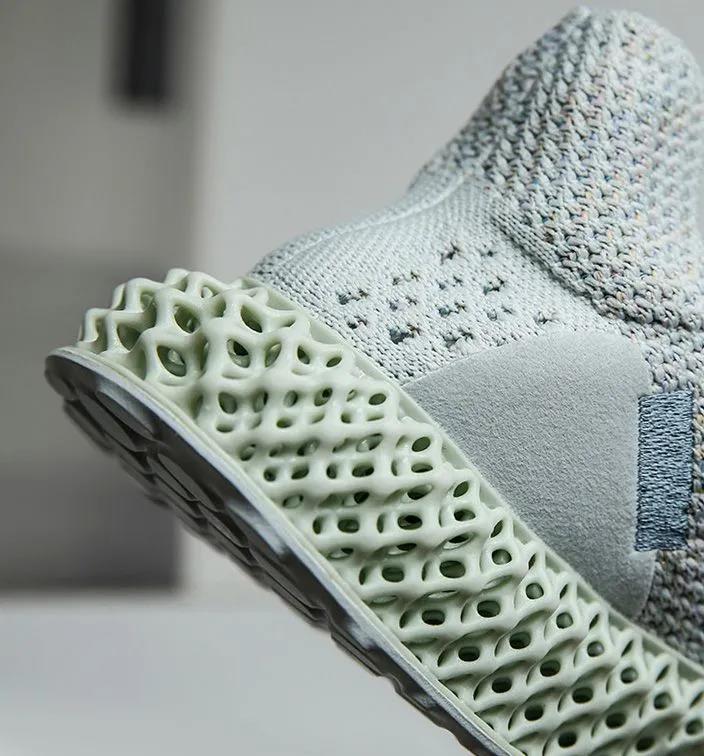

随着现在3D打印技术越来越完善，不少产品开始利用3D打印的技术制作一些复杂的晶格纹理，一方面是让产品极具几何美感以及科幻感，另一方面也因为3D打印材料的特性，产品会具有轻盈、富有弹性等特点。所以我们会发现有些概念运动鞋就会使用到这种3D打印的晶格纹理。这样的晶格纹理看起来很复杂，让人感觉无从下手。但其实只要学会了分析基本单元形，就能有效地化繁为简。

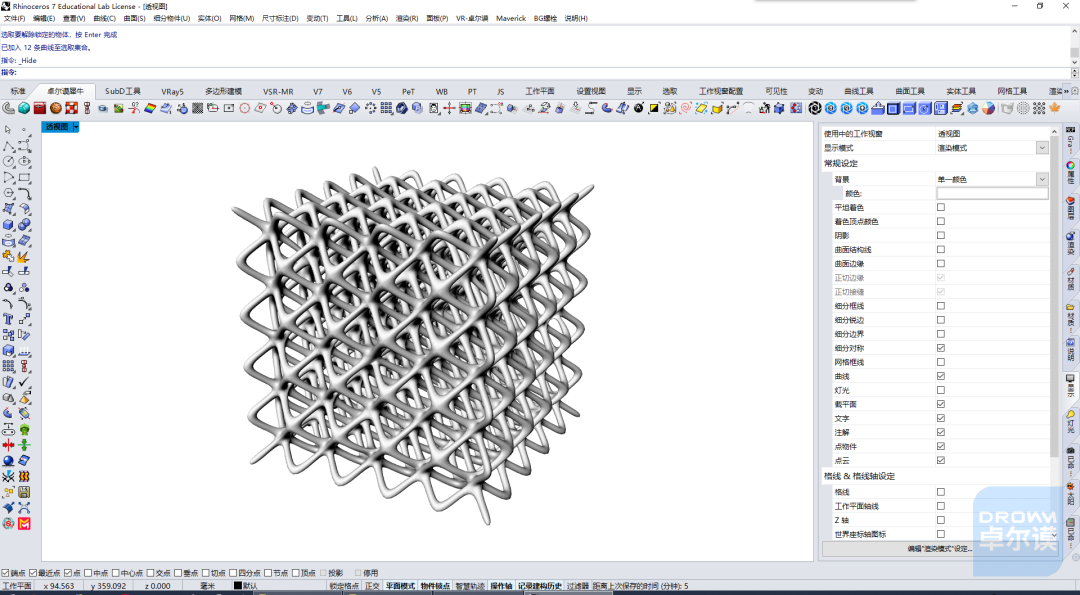

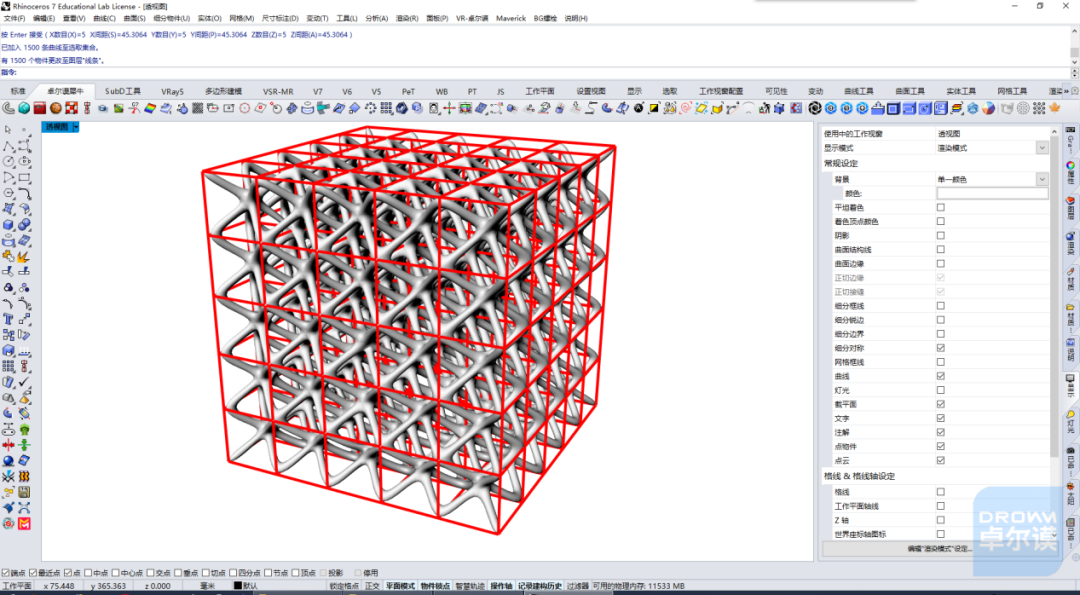

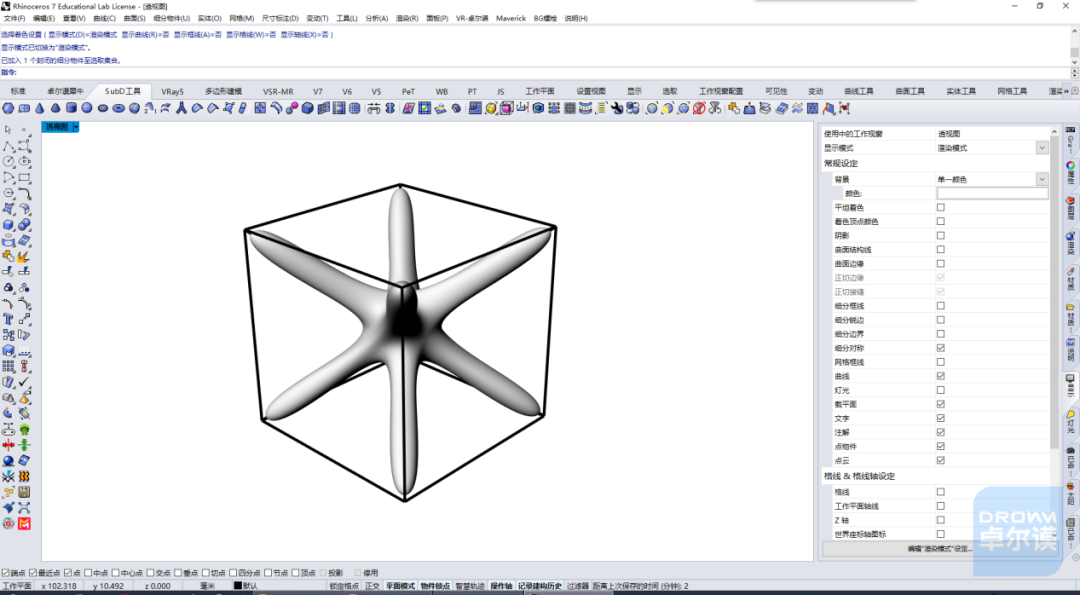

在上一篇文章 《在Rhino和GH中如何制作衰减流动》中我们简单地聊过单元形的提取，这次的案例也不例外，只不过单元形从平面的变成的三维的，或者说在一个立方体单元内的。如下图，如果我们以这种六根线的放射状形状为单元（一个立方体为一个单元），通过阵列后再通过SUBD生成多通管就能得到复杂的晶格纹理。
而鞋垫上的晶格则可以理解为在两个鞋面（曲面）之间生成若干个立方体单元，再把这种单元形（比如这里的放射状形状单元）对应到立方体单元上。 而要在曲面之间生成若干个立方体单元，可以使用Pufferfish插件，大家可以在文末查看领取插件的方式。

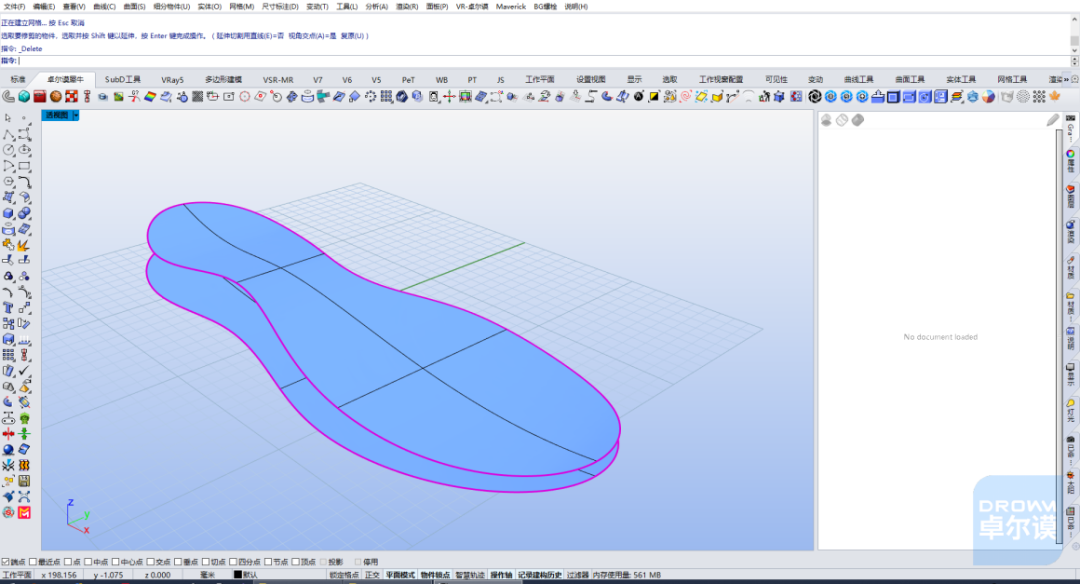

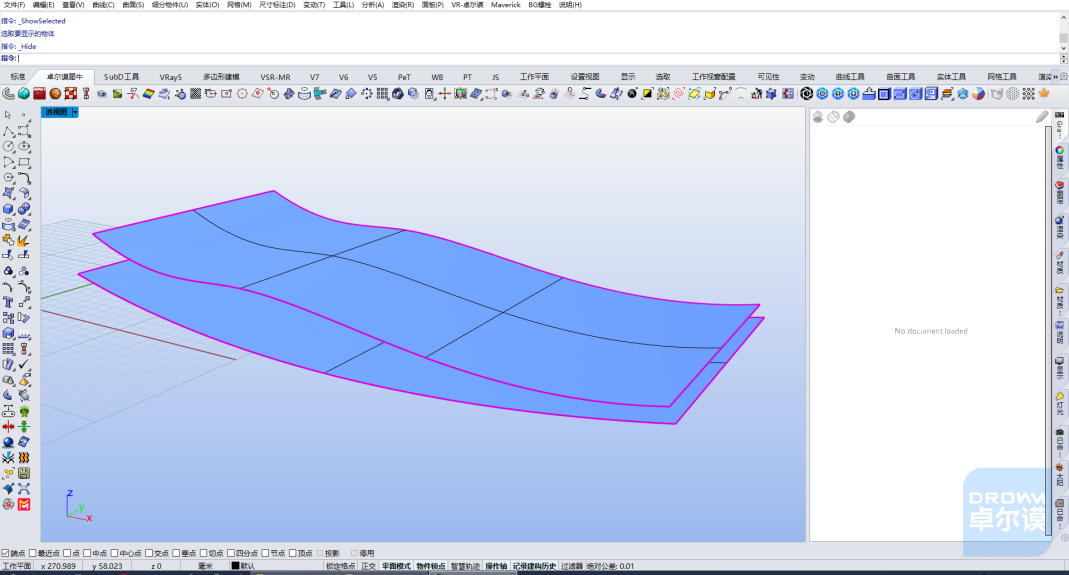

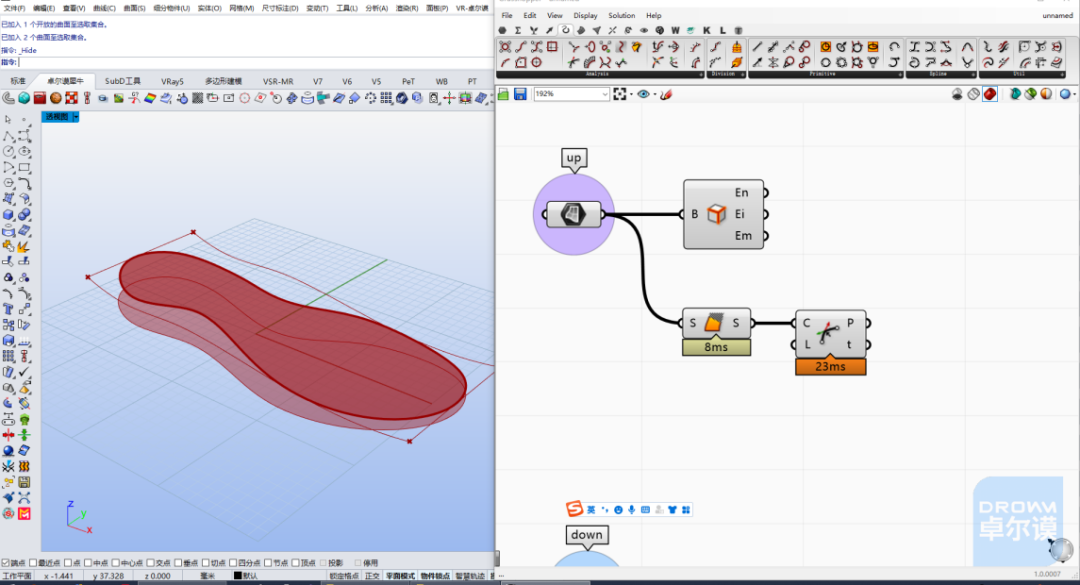

01、我们先在Rhino中简单做好鞋垫的两个曲面，这里是通过挤出然后修剪出鞋垫的轮廓。

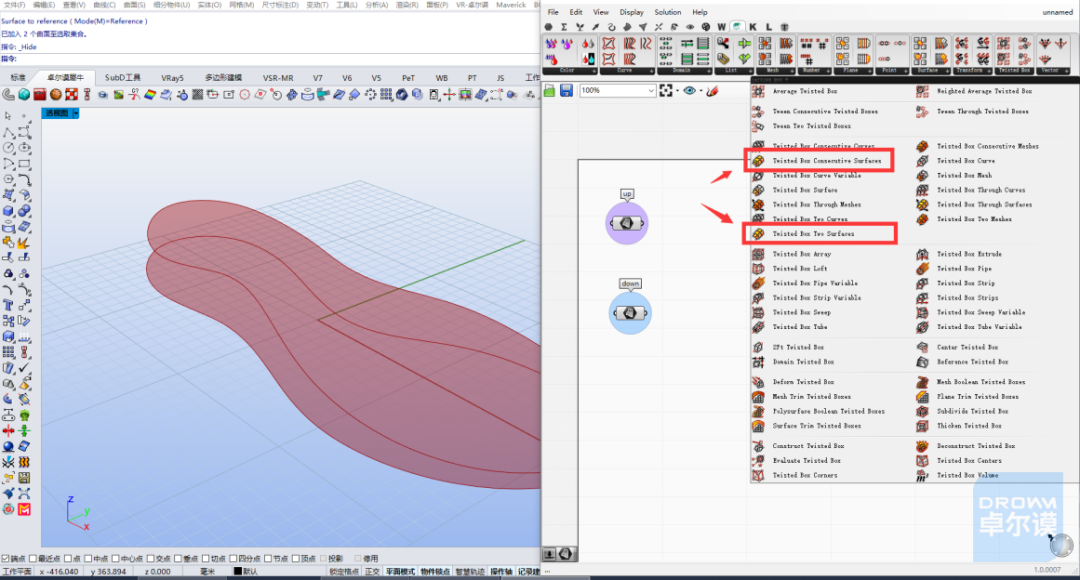

02、接下来把曲面拾取进GH中，在Pufferfish的插件（绿色河豚图标）中的Twisted Box栏下找到 Twisted Box Consecutive Surfaces或者 Twisted Box Two Surfaces电池组件。

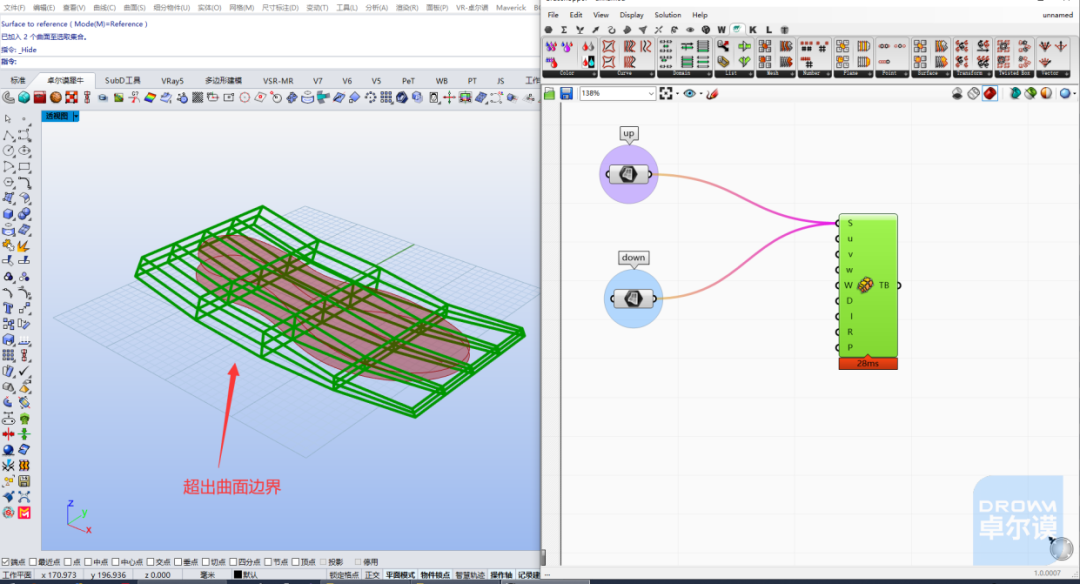

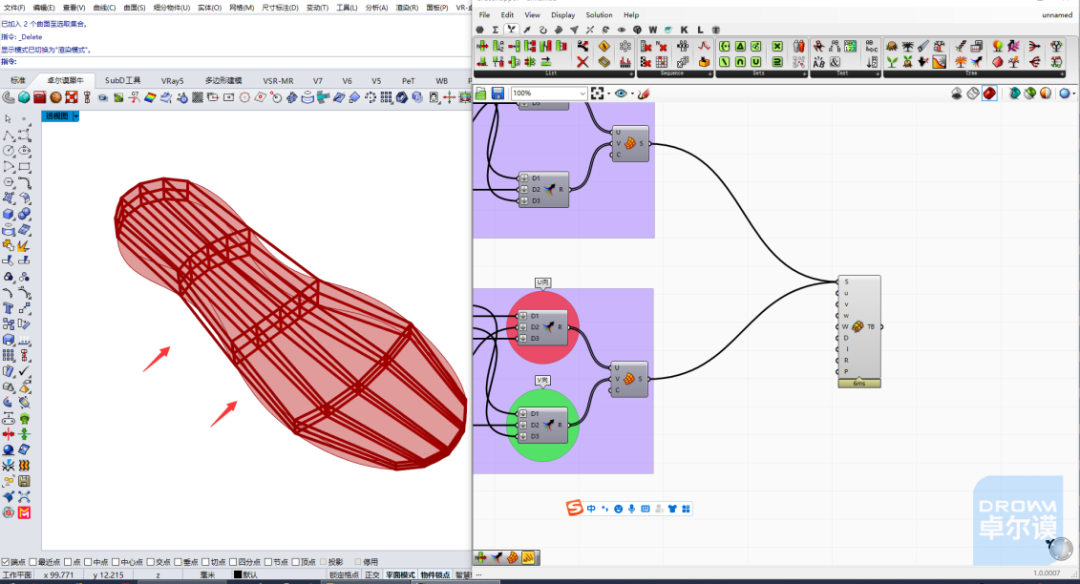

这里以Twisted Box Consecutive Surfaces为例，把曲面连接到电池组件的S端口，会发现生成的立方体单元 （Twisted Box后文中将简称为TB）超出了鞋垫曲面的边界。
这是因为TB是根据曲面的UV生成的，而我们输入进GH的是两个修剪的曲面，其UV分布仍然是修剪前的四边形。
03、为了解决这个问题（让TB贴合曲面边界），我们可以用网格曲面重新拟合原来的曲面。这一步可以在Rhino中完成，也可以在GH中完成。本文将在GH中完成这部分的操作。

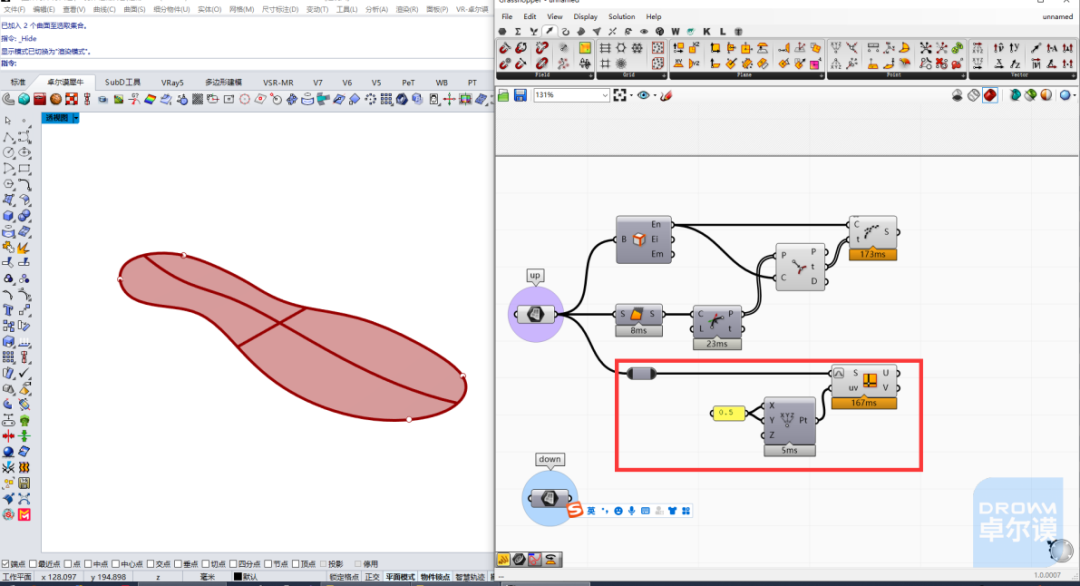

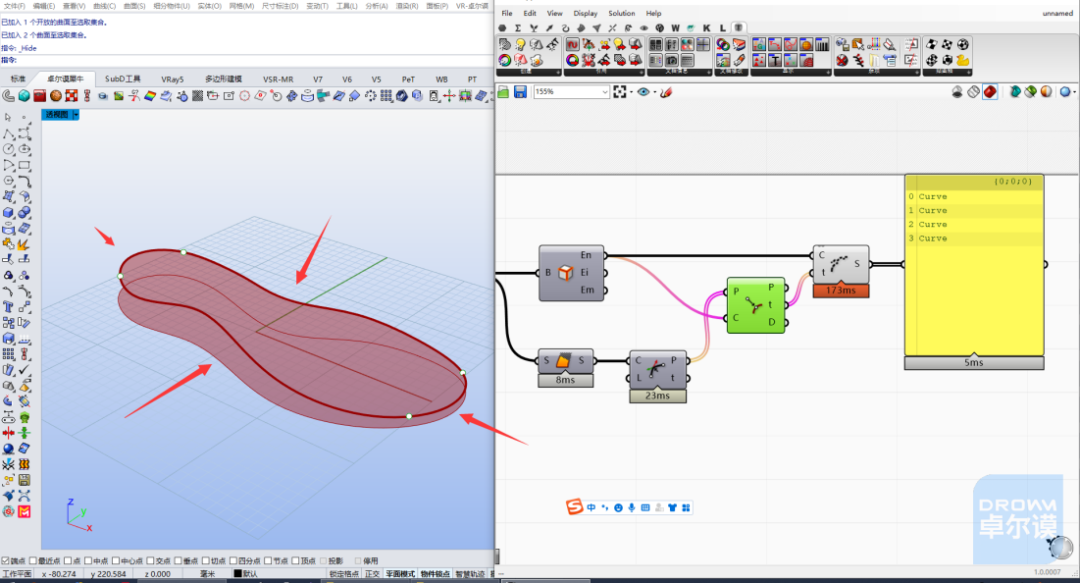

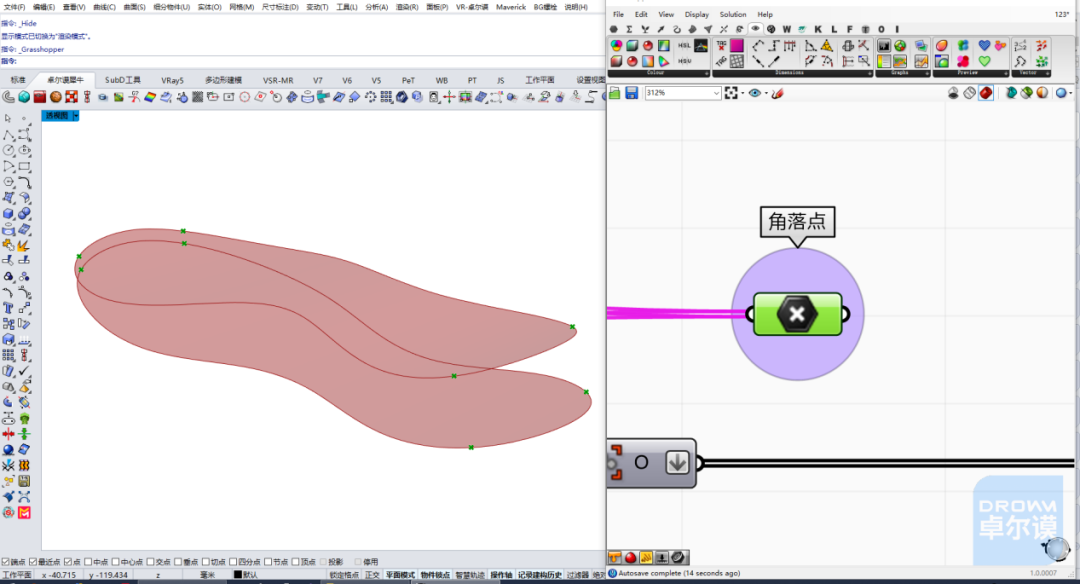

首先，提取出曲面的边界线，以及曲面复原修剪后的四个角落点。把角落点拉回到曲面边界线上，对边界线进行分割，得到4根曲线。

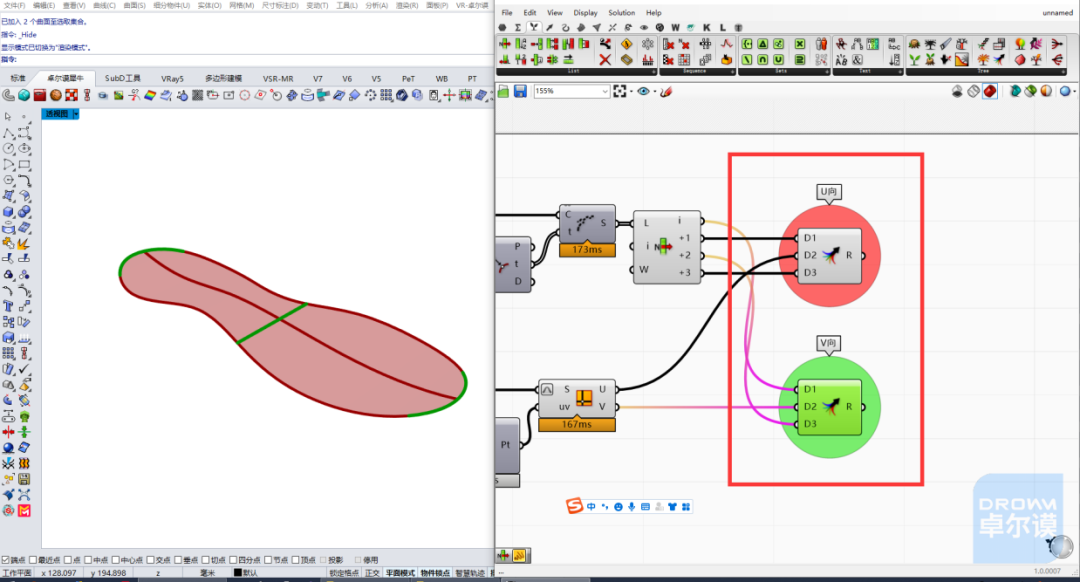

04、接下来为了网格曲面可以更加贴合原曲面，可以进一步提取原曲面上的中心线。接下来我们把得到的曲线分为两组，分别代表U向曲线与V向曲线。

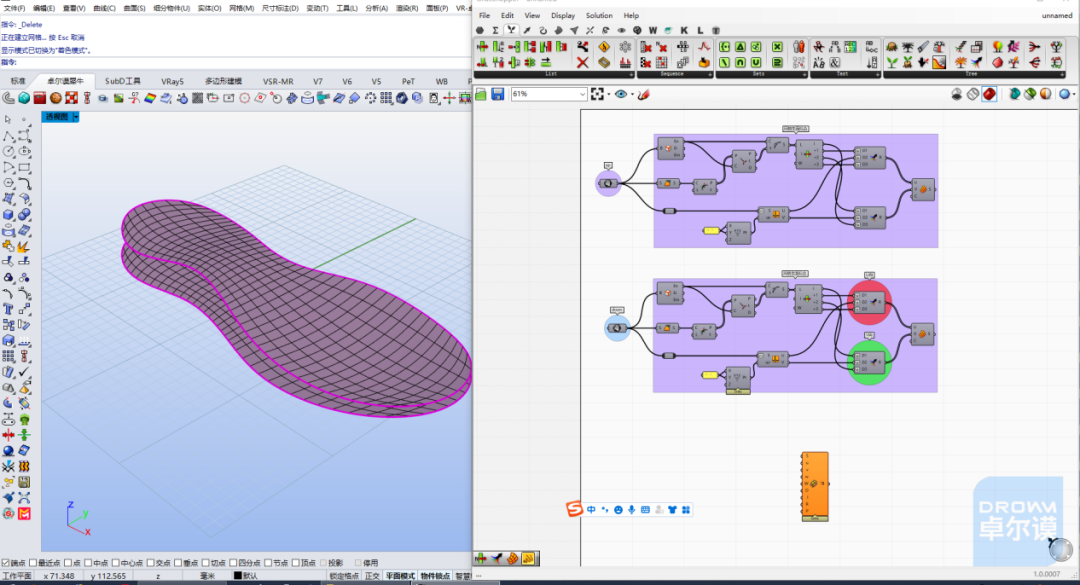

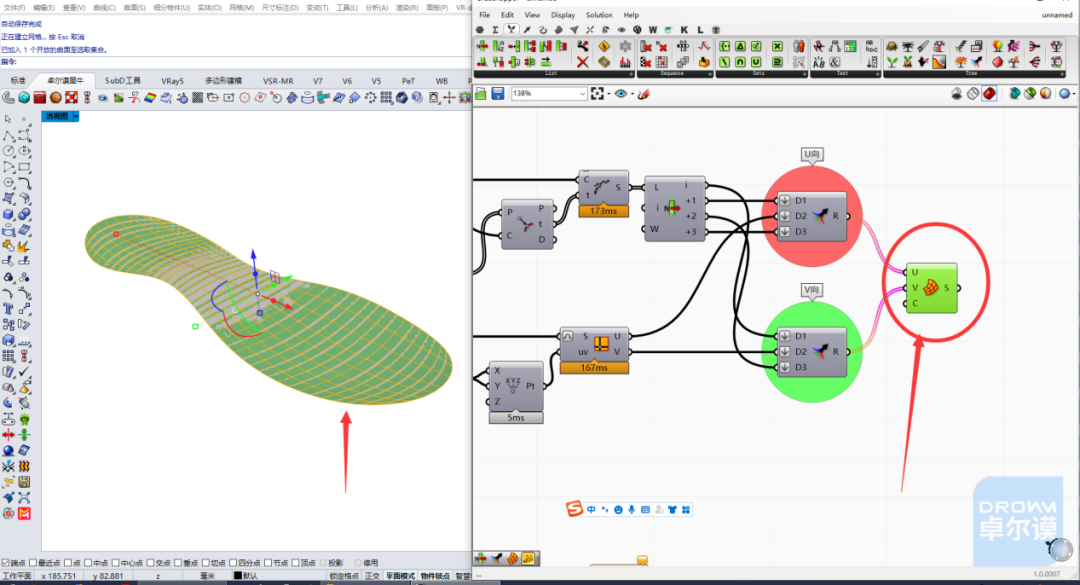

然后利用网格生面的电池组件，分别输入U、V两组线条，生成拟合的网格曲面。这一步的目的是得到完整的未修剪的曲面造型。最后把整个生面逻辑同步复制给另一个鞋垫曲面即可。生成后的网格曲面效果如图：

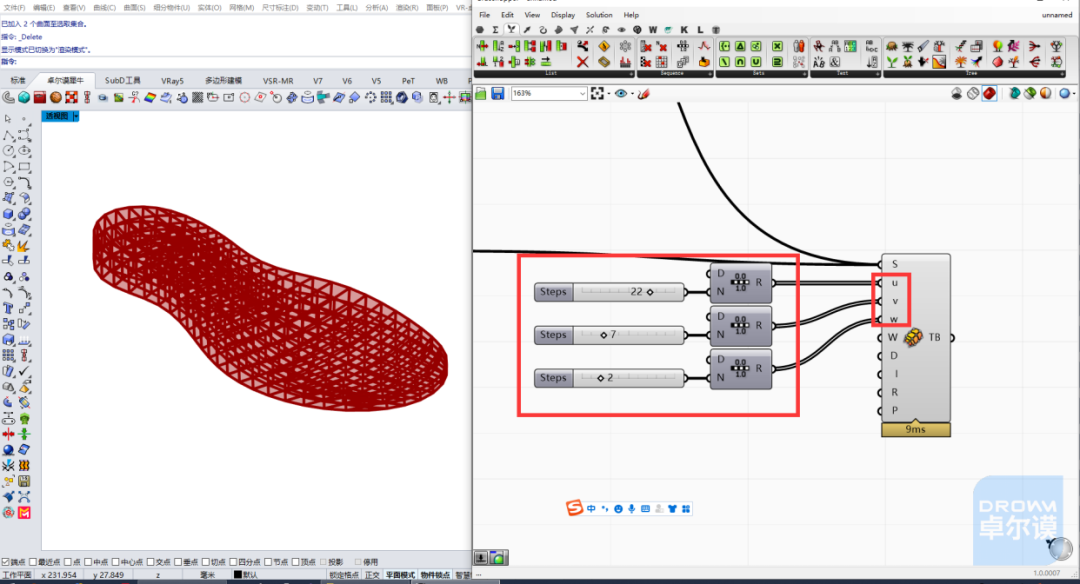

05、此时再次接入Twisted Box Consecutive Surfaces电池组件，就会发现TB能很好地贴合曲面边界了。另外我们可以通过这个电池组件的U、V、W端分别控制各个方向上的TB数目。

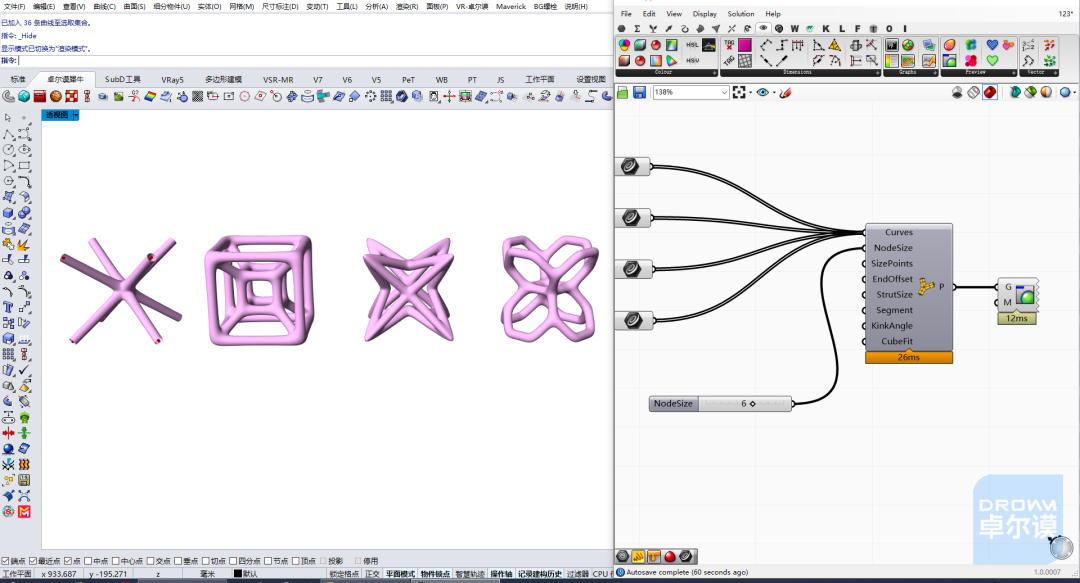

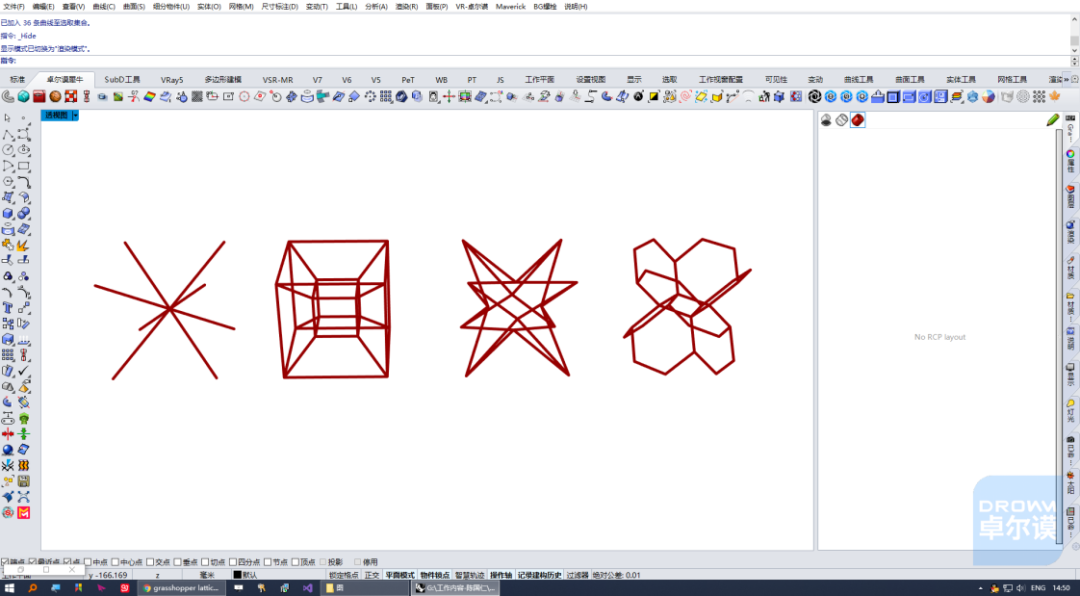

06、接下来就是单元形的制作了，记住单元形需要在一个正方体内制作，本案例中制作了四种常见的晶格单元形，大家可以在文末领取文件，也可以自行制作。
只要确保单元形阵列后能很好地连接起来即可。把单元形拾取进GH连接至MultiPipe电池组件（Rhino7新增工具）即可生成SubD圆管。

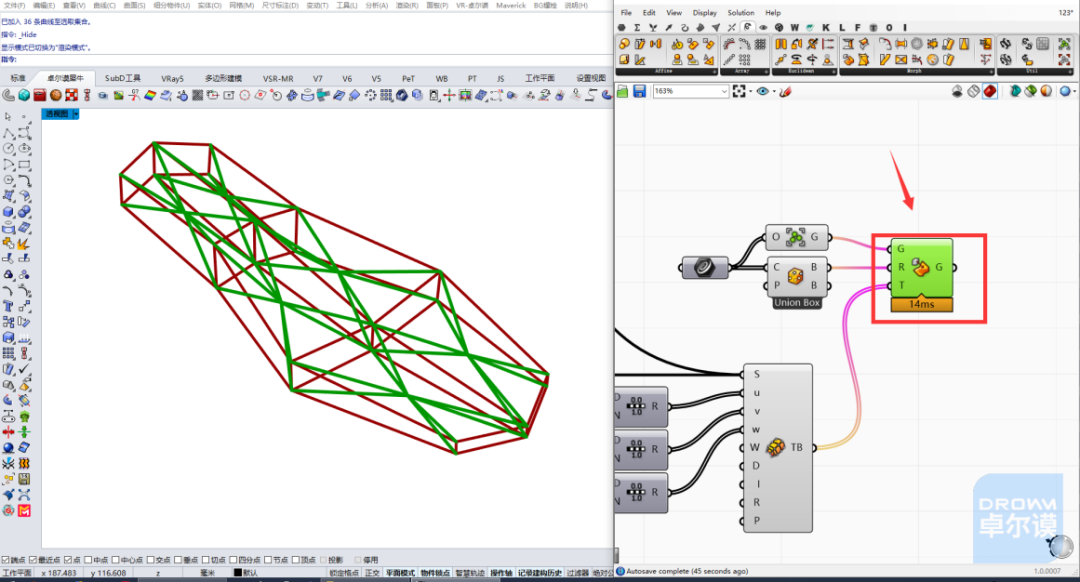

07、接下来求出单元形的边界Box（Bounding Box）并群组这些单元形线段。然后利用Box Morph电池组件，把单元形一一对应到鞋垫曲面的TB上。

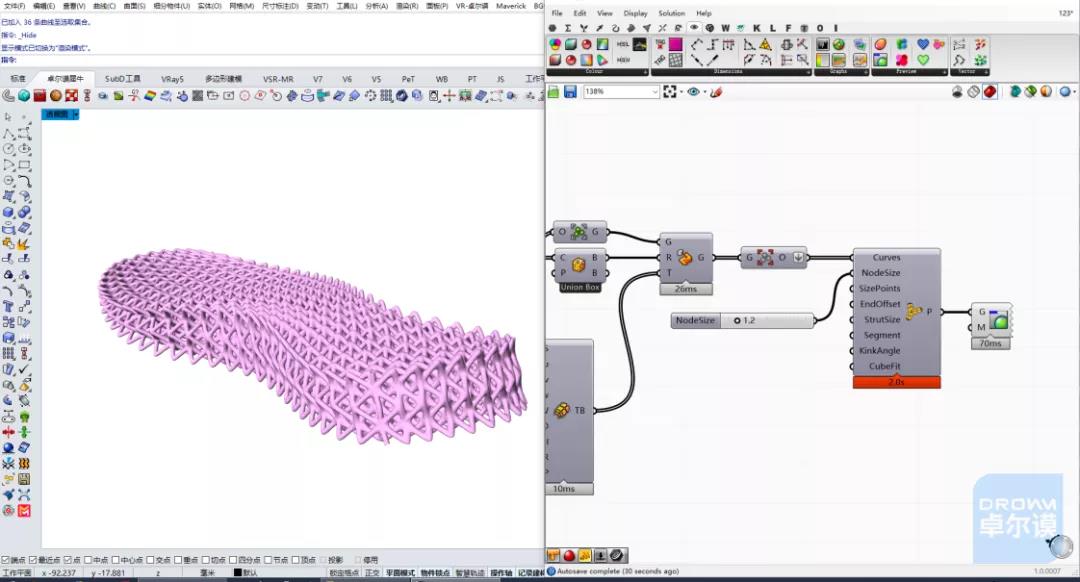

此时只需控制U、V、W端，把曲面的TB数量增多，即可得到一系列的单元形线段了，把线段解组后生成SubD圆管，就能得到鞋垫的晶格。

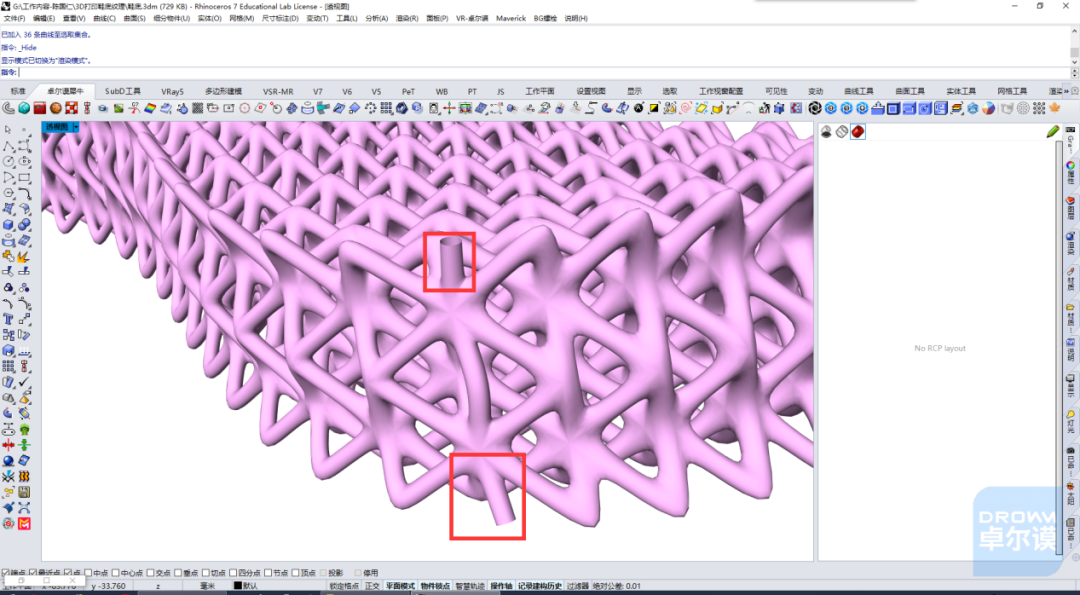

08、此时如果放大观察，会发现有孤立的线段（没有与其它线段相接）生成的SubD圆管。这是网格曲面的四个角点导致的。要处理也很简单，可以把线段烘焙至Rhino手动剔除掉，也可以在GH中剔除掉。

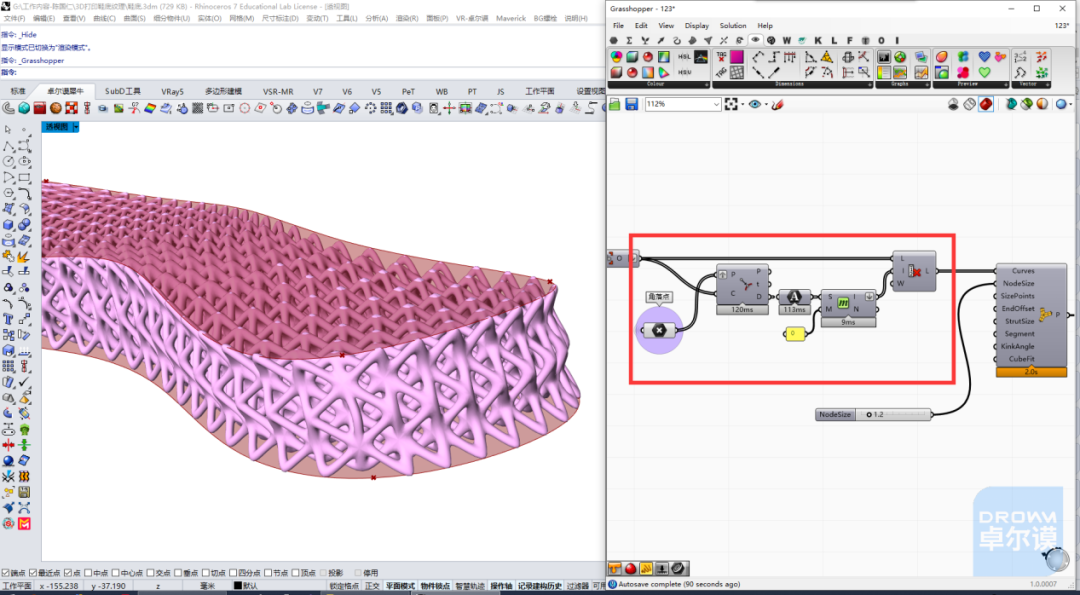

先提取出曲面的角点，根据线段到角点的距离来挑选，距离等于0的线段便是角点出的孤立线段了。剔除完后再次生成SubD圆管即可。

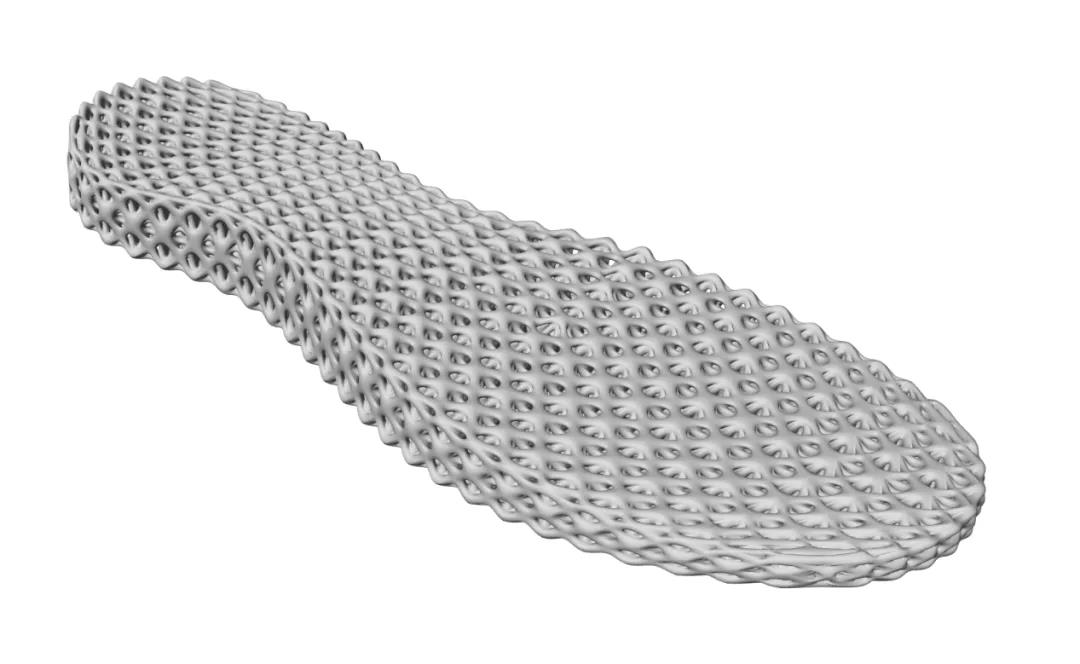

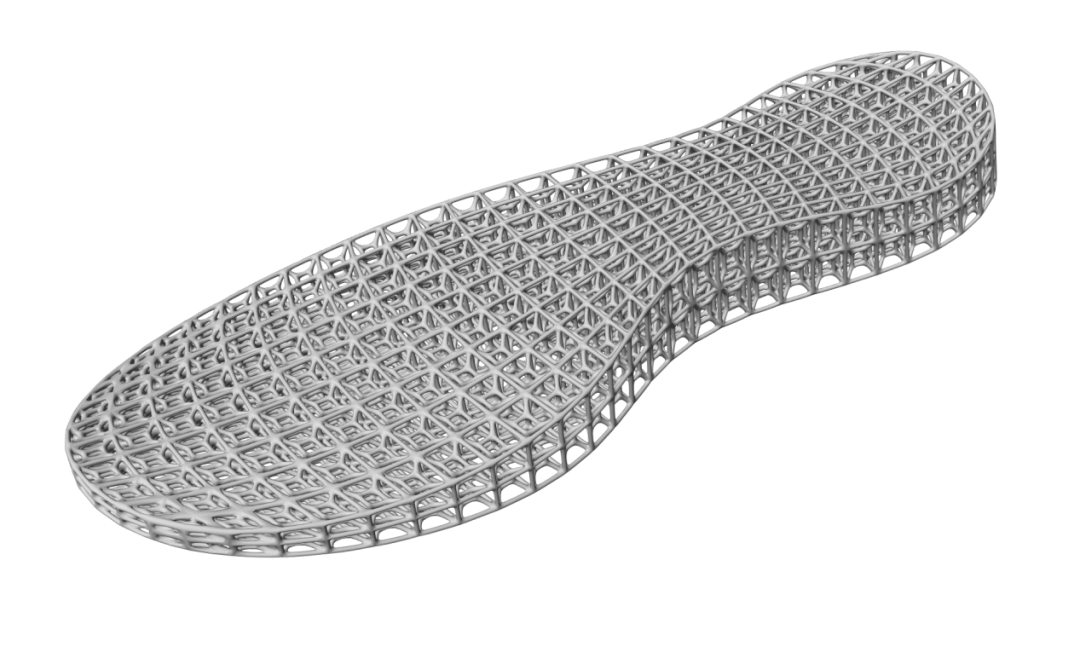

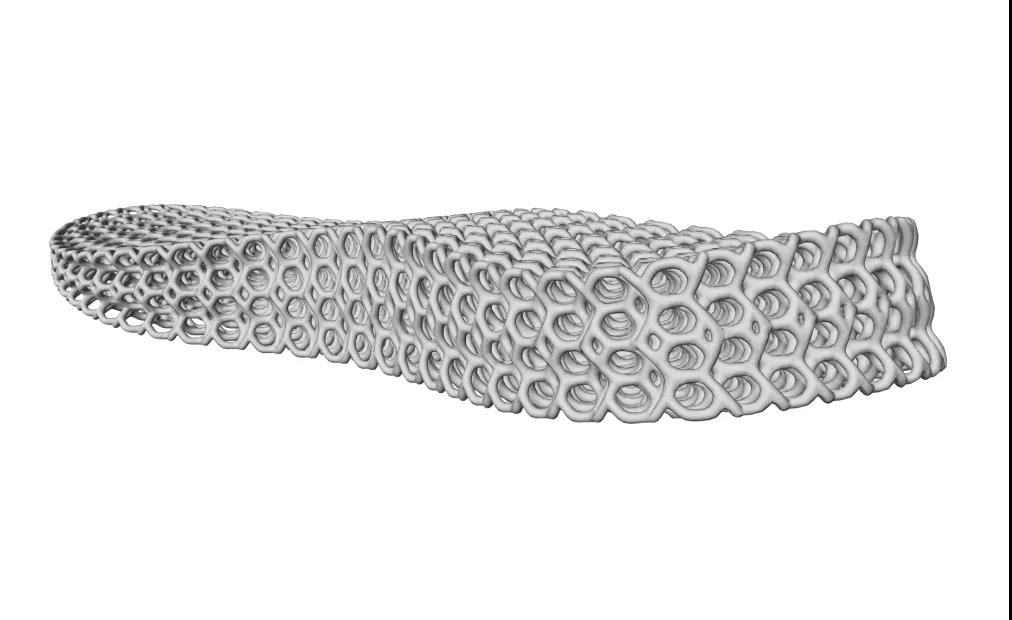

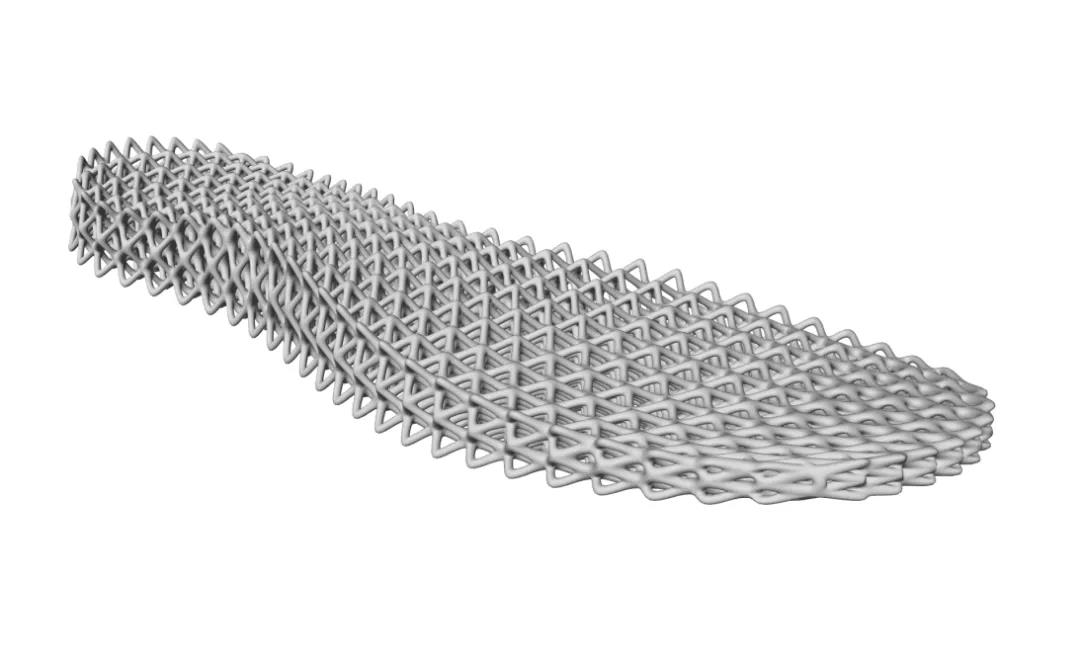

09、这时鞋垫晶格的制作流程已经完成啦！可以尝试替换不同的晶格单元形（上文提到的这四种，或者自制），来得到不一样的鞋垫晶格纹理，下面是不同的单元形得到的效果。
可以发现，其实只要学会了单元形的分析，制作这样看似复杂的晶格纹理其实也是不难的，大家快来尝试制作一下不同的单元形，以及不同的曲面来得到这种看着非常牛逼的晶格吧！

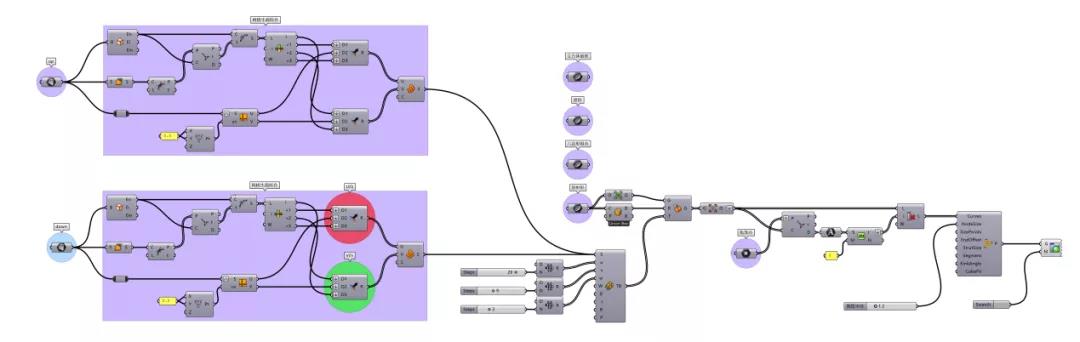

10、最后奉上完整的GH电池图：
