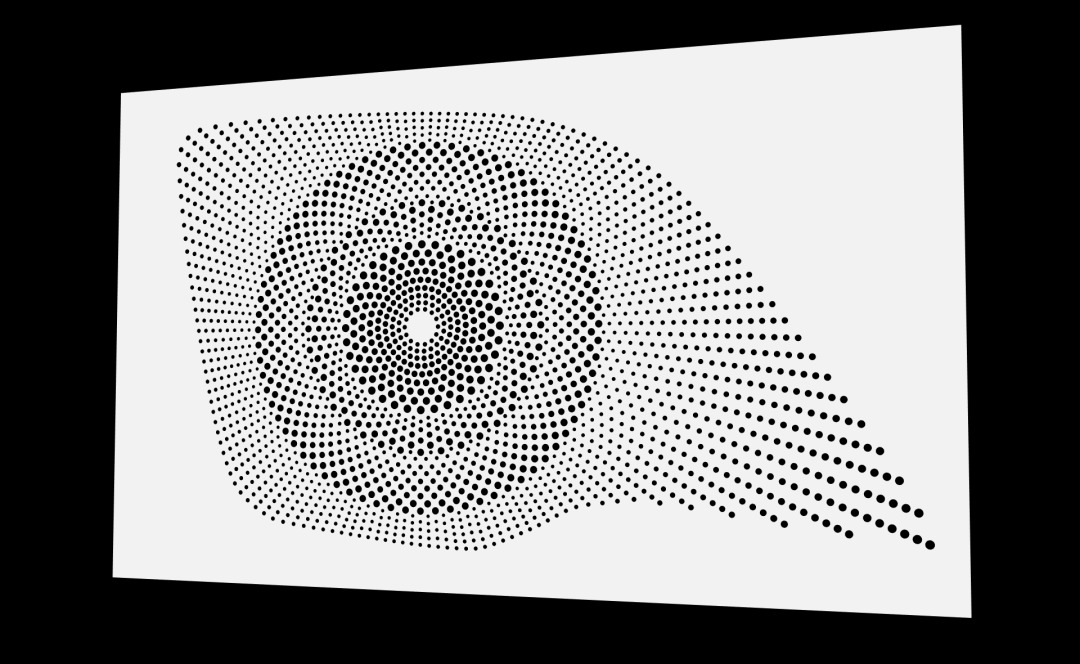

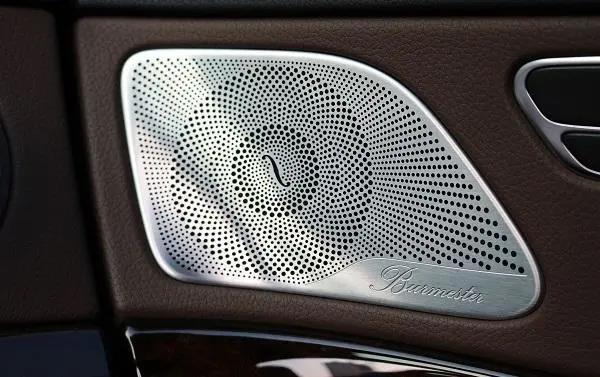

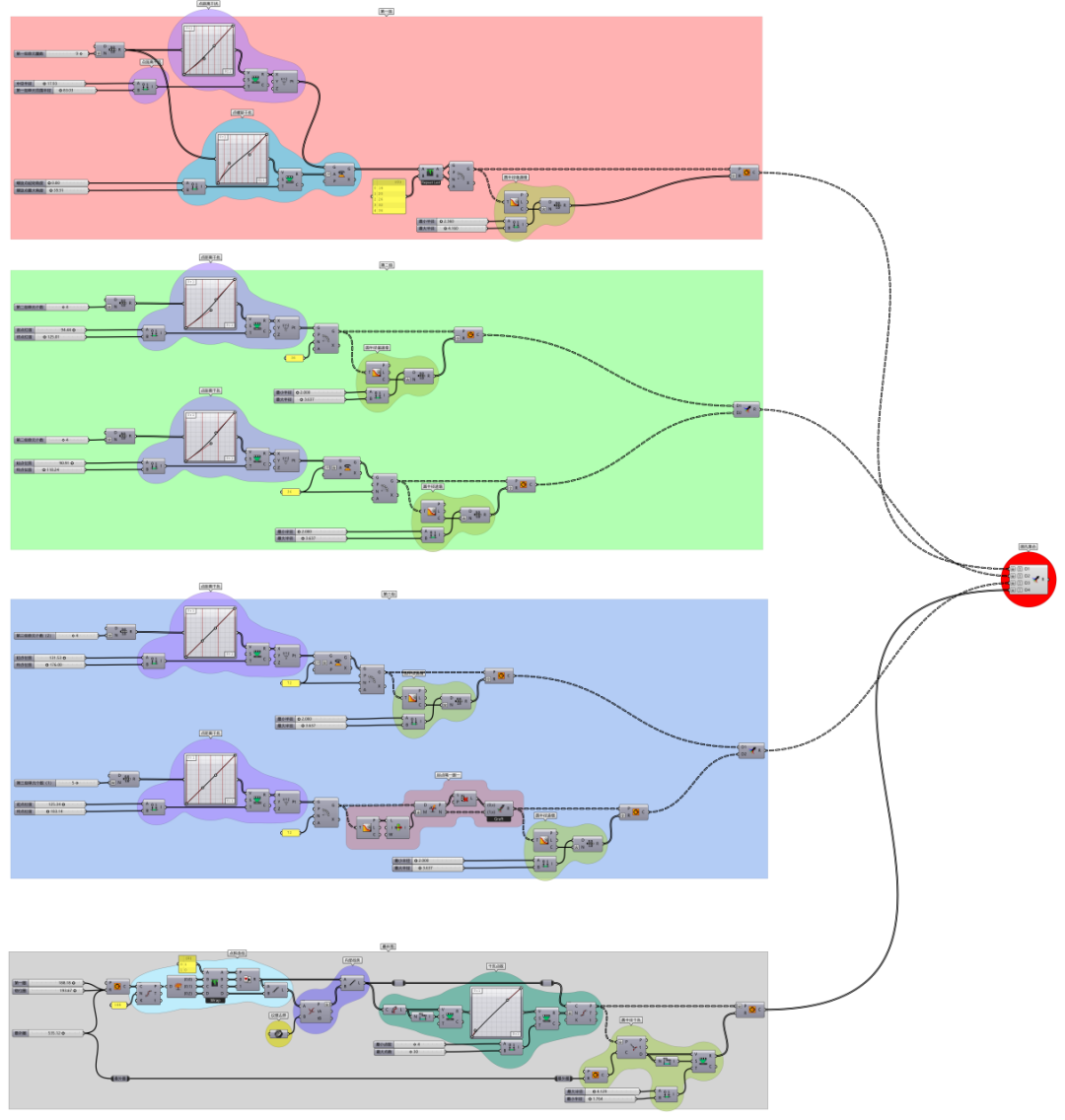

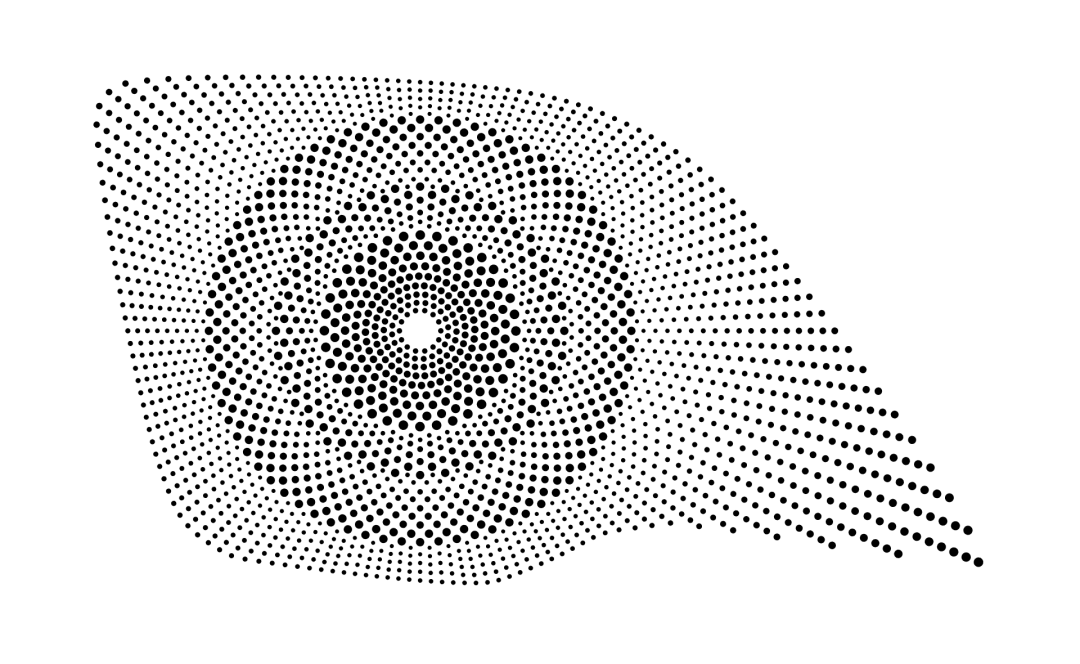

【教程】GH制作柏林之声音响孔（含模型领取）

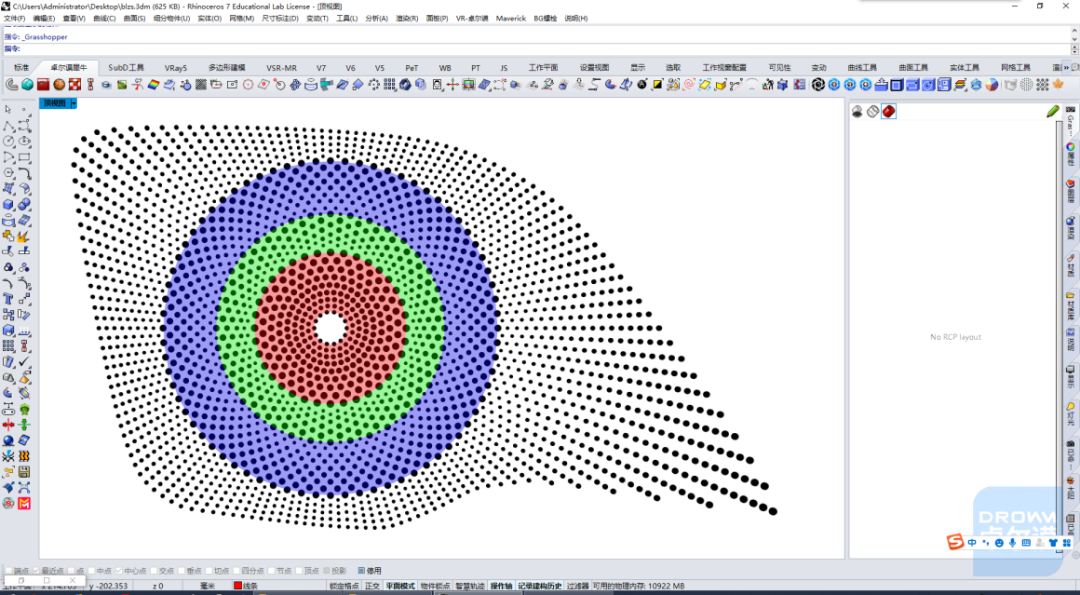

02、其中红圈不难看出这样的点阵规律：整个点阵由一条弧线上的9个点阵列而成，共有9圈。每圈阵列的点数为14、20、26、32、36，从第五圈开始每圈都是36个。

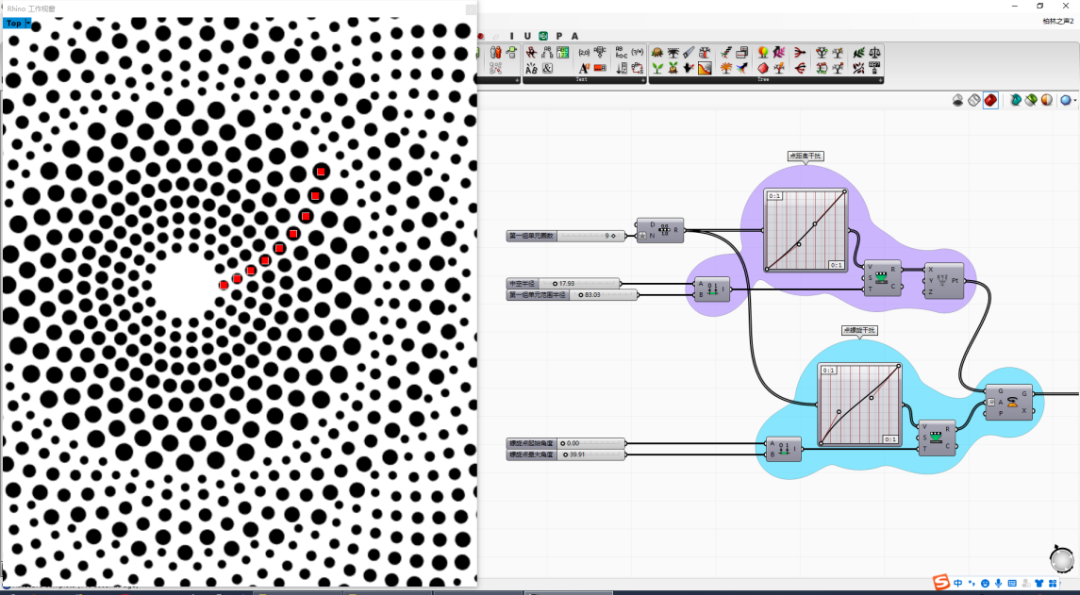

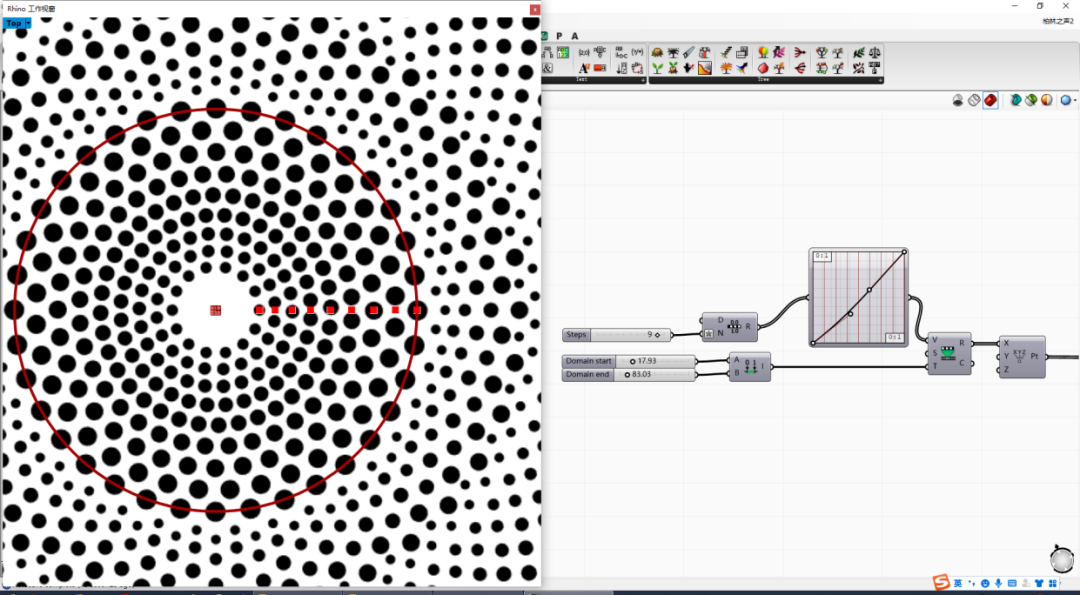

首先可以构建X轴方向上的9个点，要注意这9个点并不是等距的，可以使用Graph Mapper干扰一下。

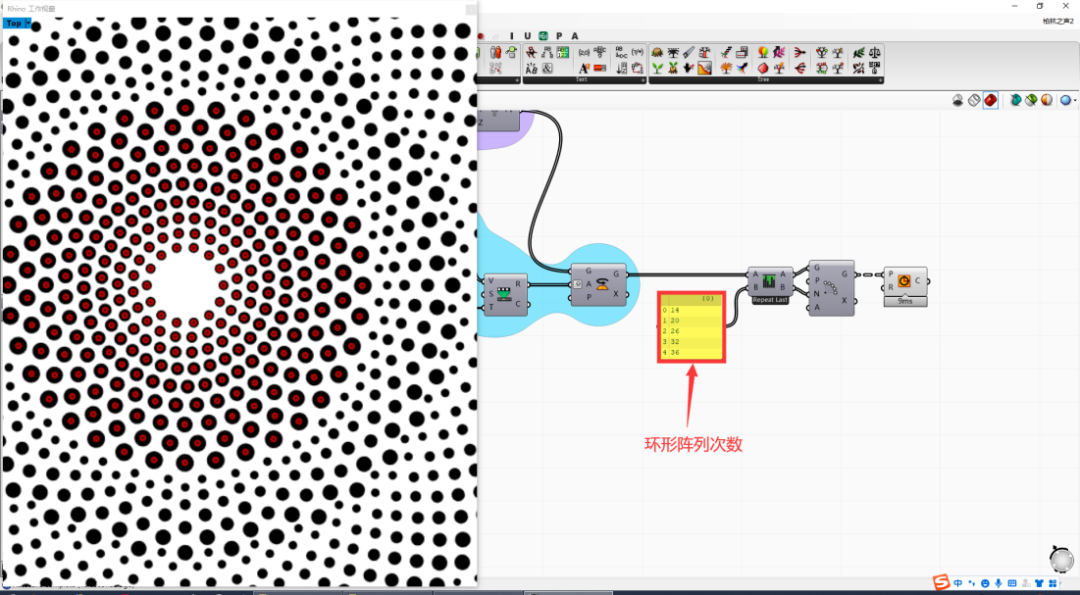

03、然后每个点旋转一定的角度，贴图图案样式。之后环形阵列数次，分别是第一个点阵列14次，第二个点20次，第三个点26次，第四个点32次，第五个及之后的点36次，因此这里要对数据进行下处理。

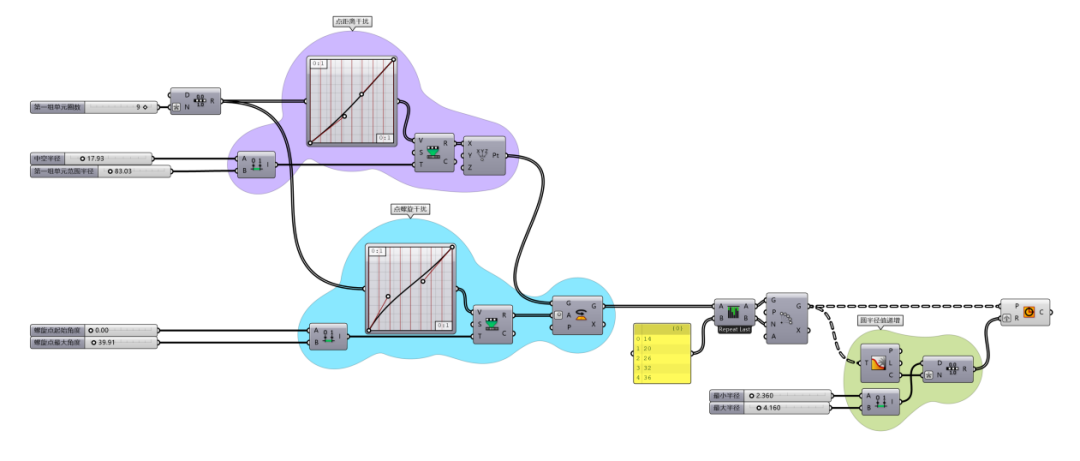

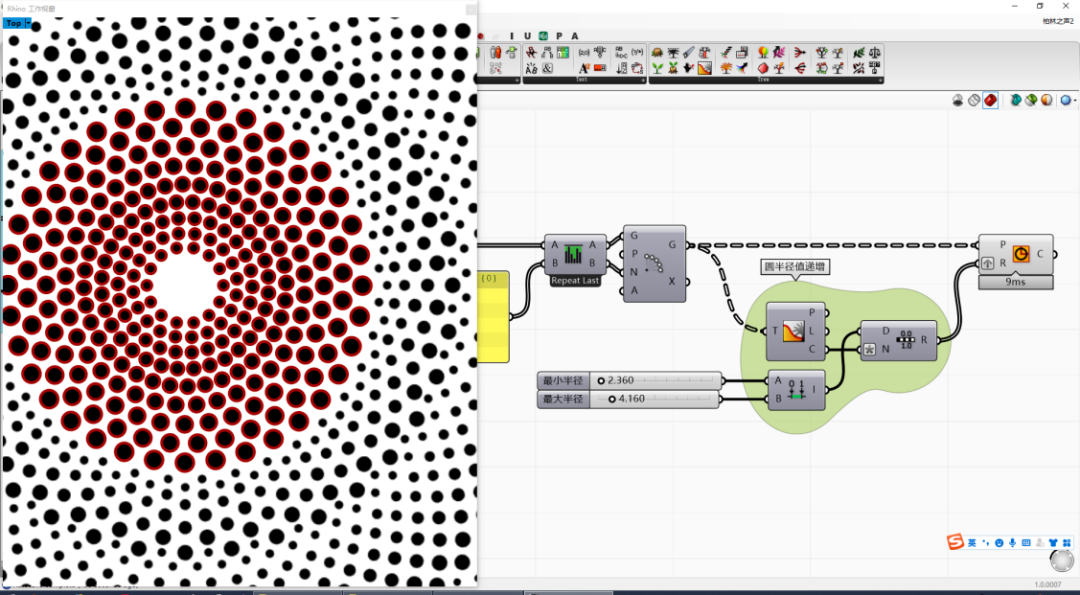

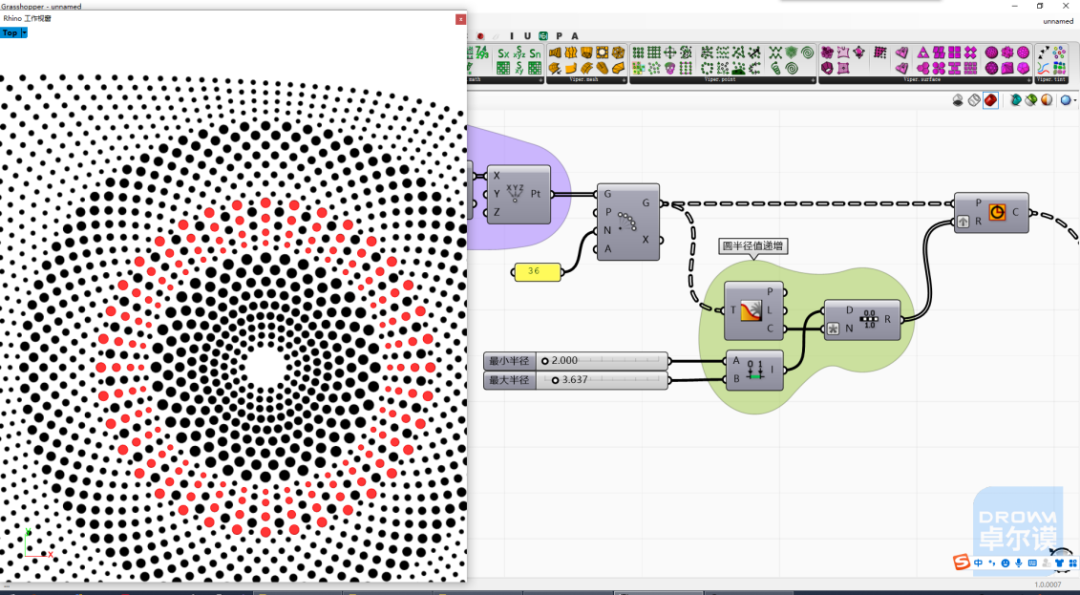

最后需要根据圈数制作每圈不同的圆半径值，之后生圆，即可完成红色部分的圆孔阵列。具体如图：

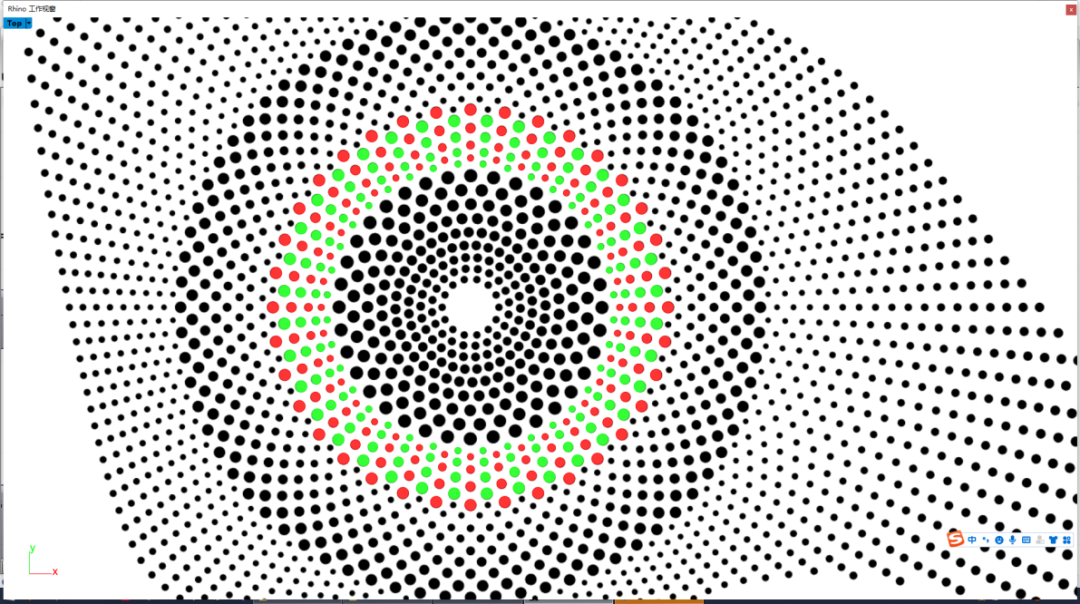

04、接下来看绿色的部分。这部分我们可以看到这样的规律：点阵分为错位的两排点（图中红点与绿点），而每排点有四个。要制作这样的模式最傻瓜式的办法就是先制作第一排（红点），然后整体复制调整得到第二排（绿点）。

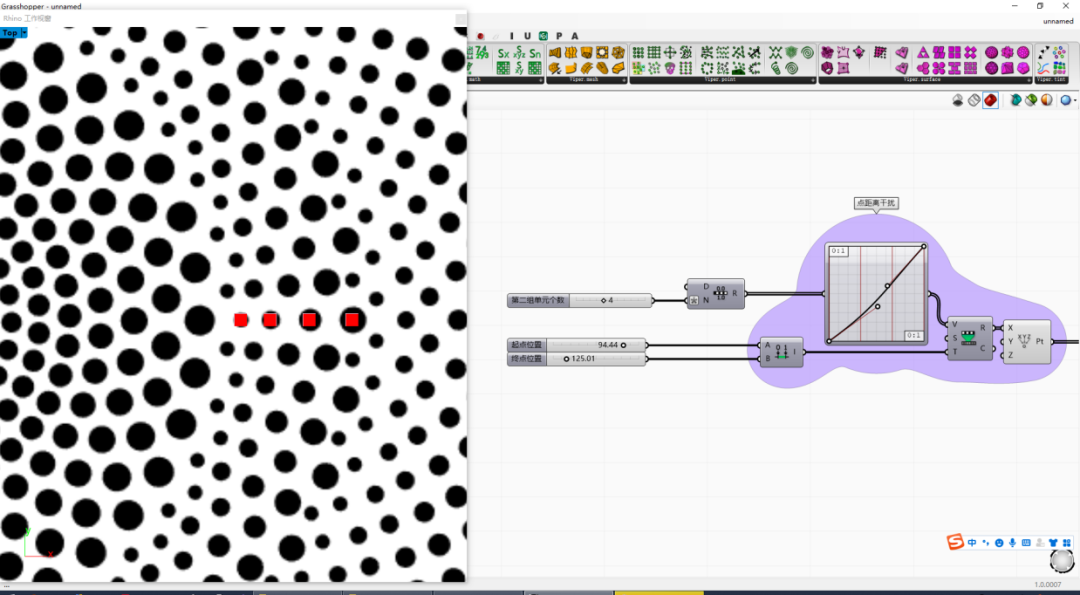

首先跟上面的做法一样，做出X轴方向上的四个点，也要注意点之间距离的干扰。这里也可以直接复制前面做好的电池组进行调整。

05、之后对红点的4个点进行环形阵列，这次阵列36份，得到的结果使用上述同样的方法调整圆形半径生圆。

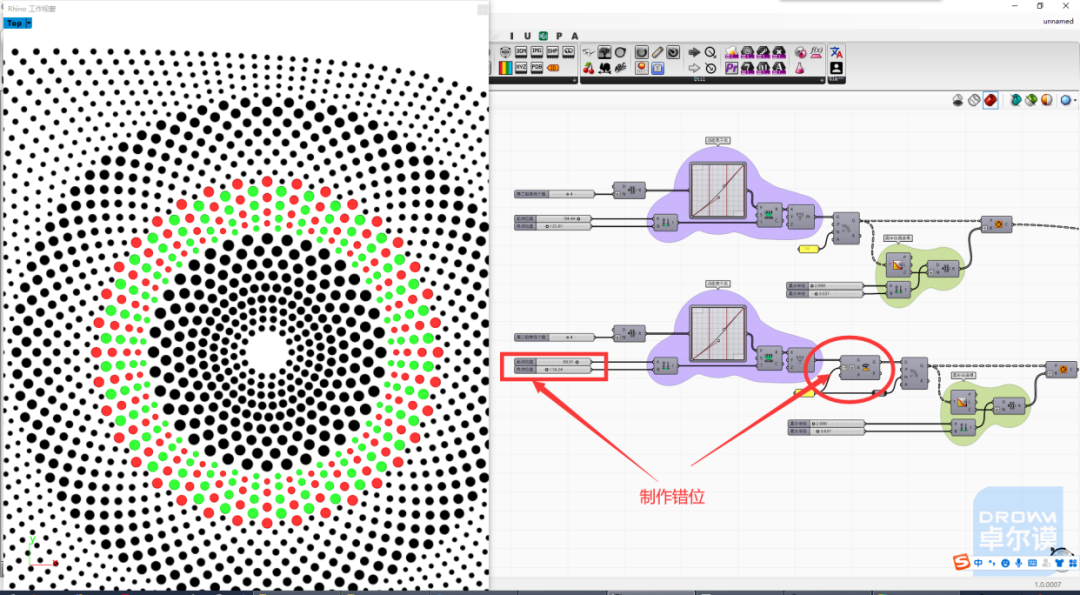

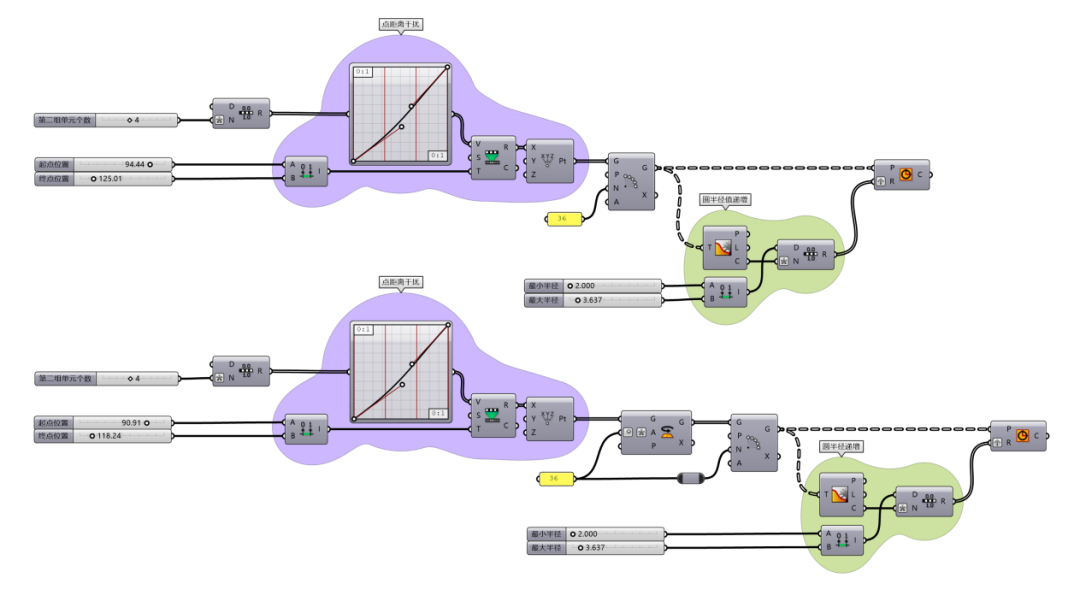

对于另外的一组绿点，在制作的逻辑上完全一致，直接复制一份，然后点阵的起点终点以及旋转值调整一下即可。具体如图：

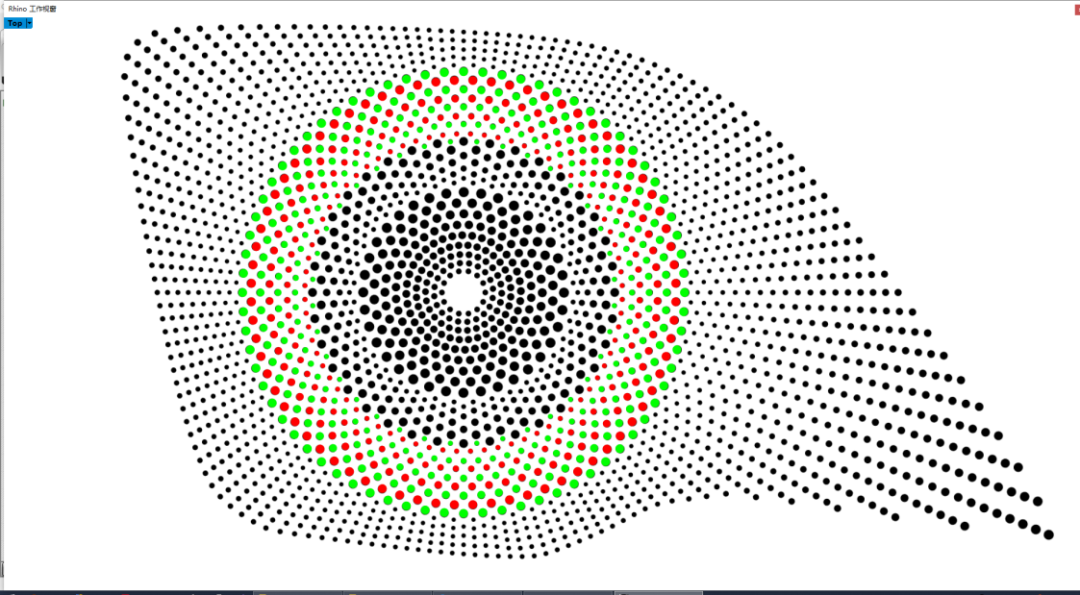

06、第三组也是一样的，分为红点绿点两排来看。可以发现规律与上一组完全一致，唯一不同的是这次的绿点还要分为奇偶两排，奇数排有4个点，偶数排有5个点。

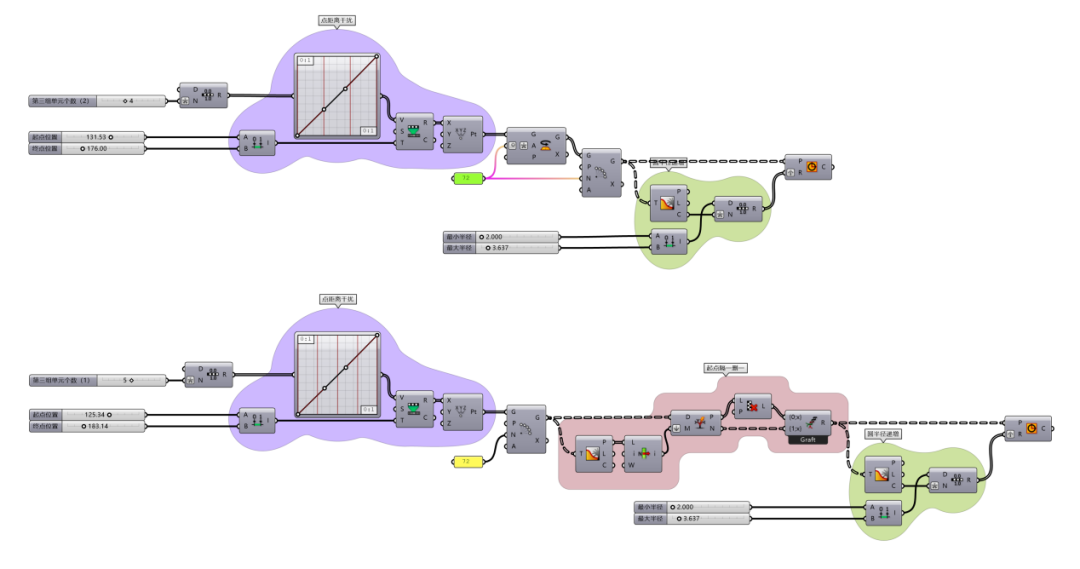

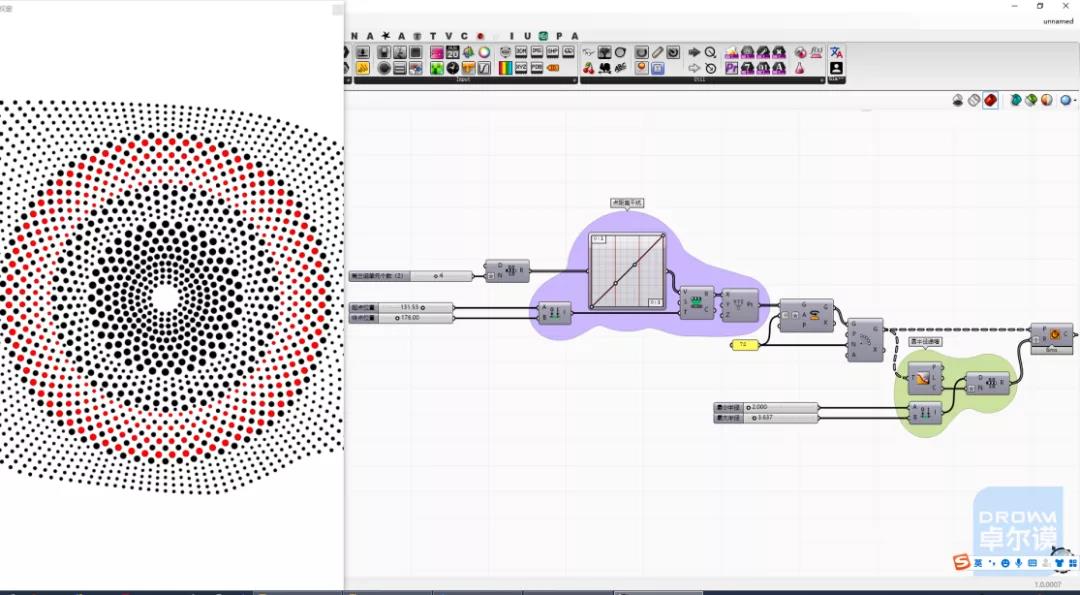

而红点由于规律完全一样，这里直接复制一份之前做好的，然后调整参数即可，要注意这次阵列的次数为72次。

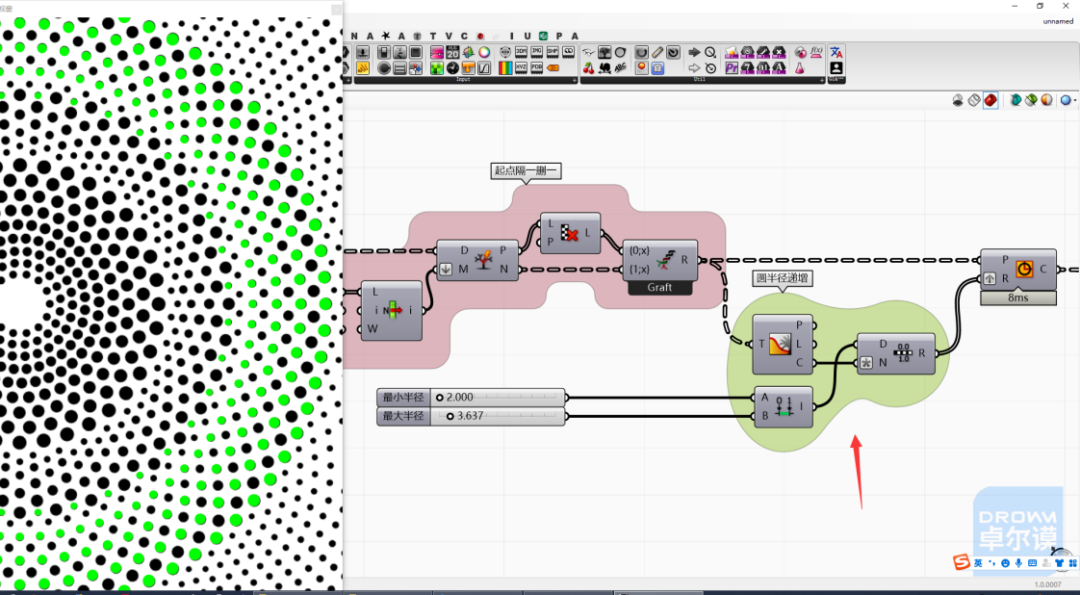

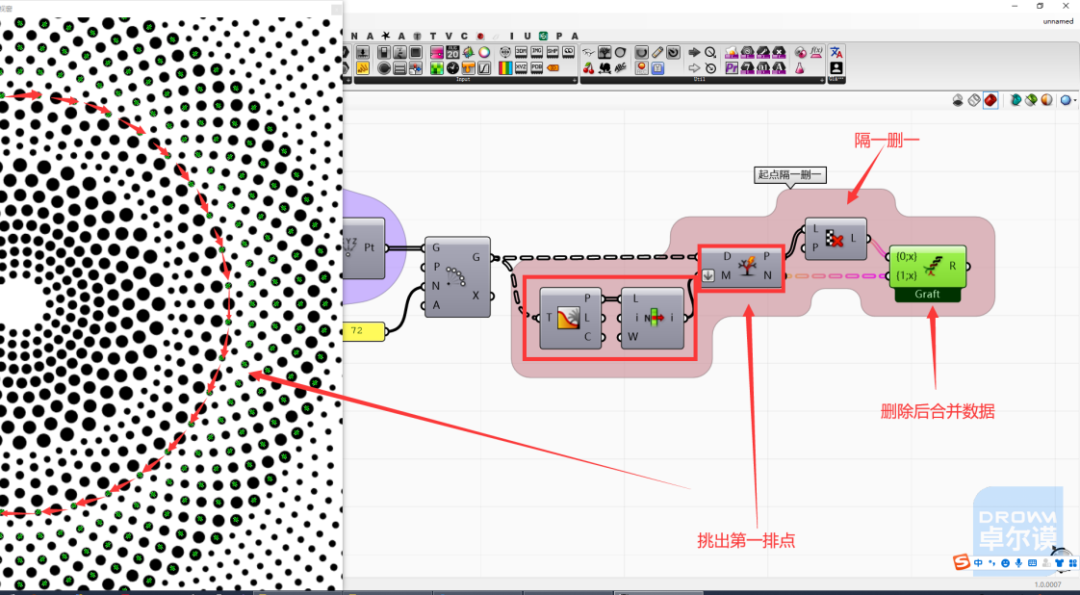

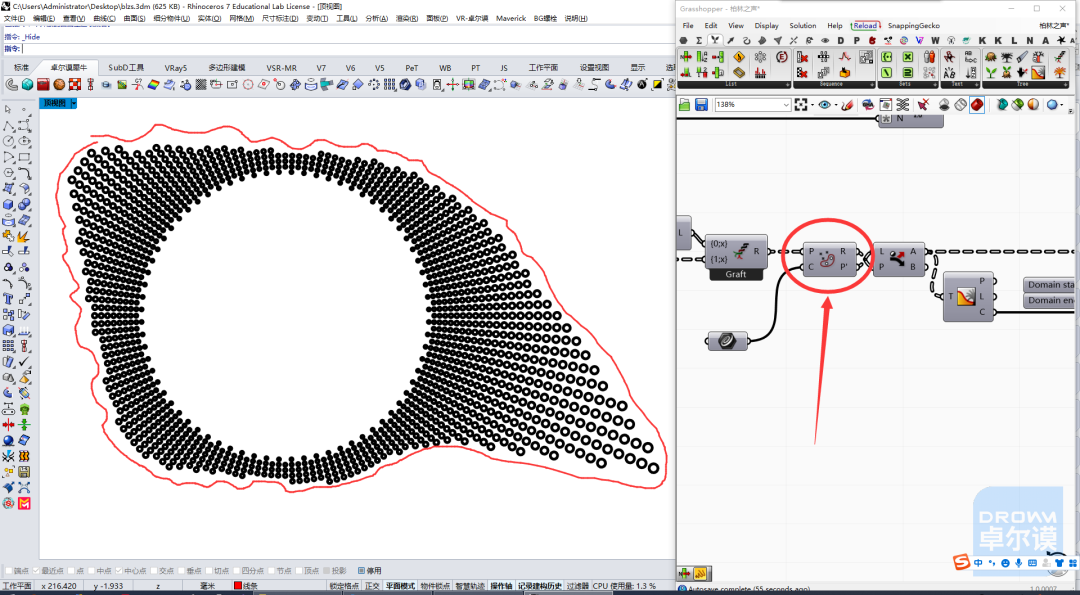

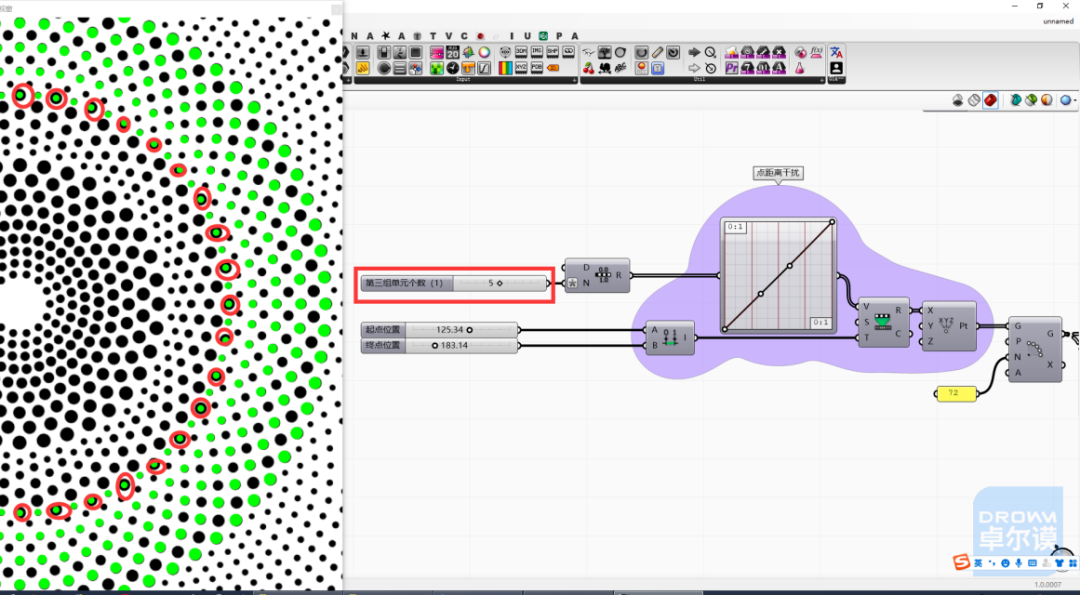

07、接下来绿点的部分，可以先复制上面的阵列点电池组，再把个数由4改为5，之后分组进行隔一删一即可。

为了顺利地进行起点隔一删一，我们要根据数据的组名进行分组，挑出第一排点后使用Cull Pattern电池进行隔一删一。最后把数据合并回来。

之后则是利用前面做好的半径变化模块重新调整半径参数即可。

08、接下来是本案例中最难的部分——控制点阵完美贴合造型边界。关于这部分有很多种做法，对于不同的点阵也会有不一样的贴合方式。本案例提供一种思路供大家参考，大家也可以自己尝试用不同的方式去做。

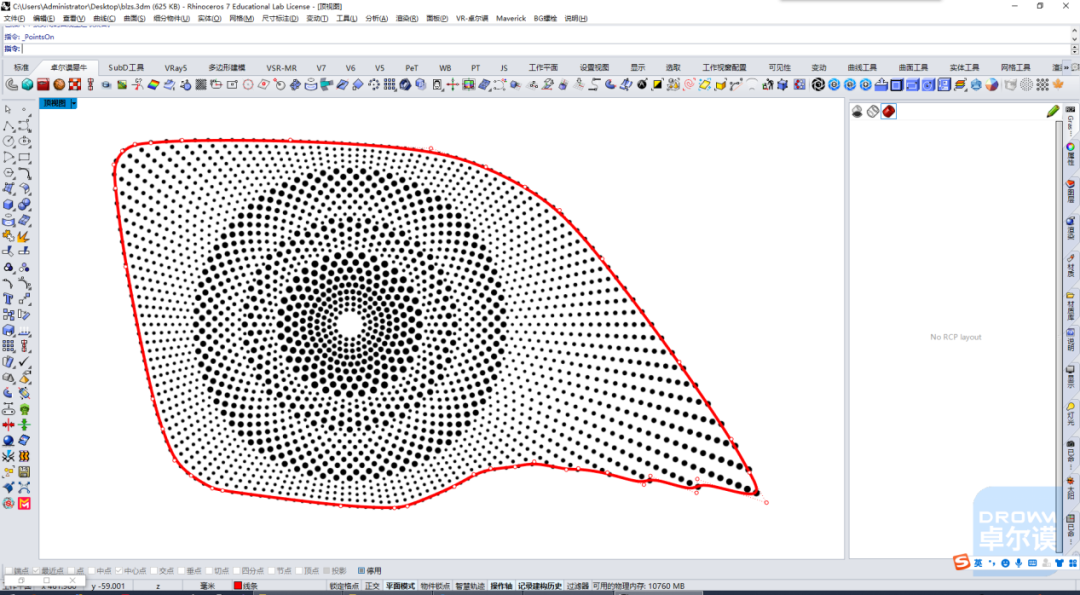

不过无论使用何种方法，第一步都应该是绘制出纹理的边界。在Grasshopper中绘制自由曲线相当麻烦，因此建议这根曲线在Rhino中绘制好。

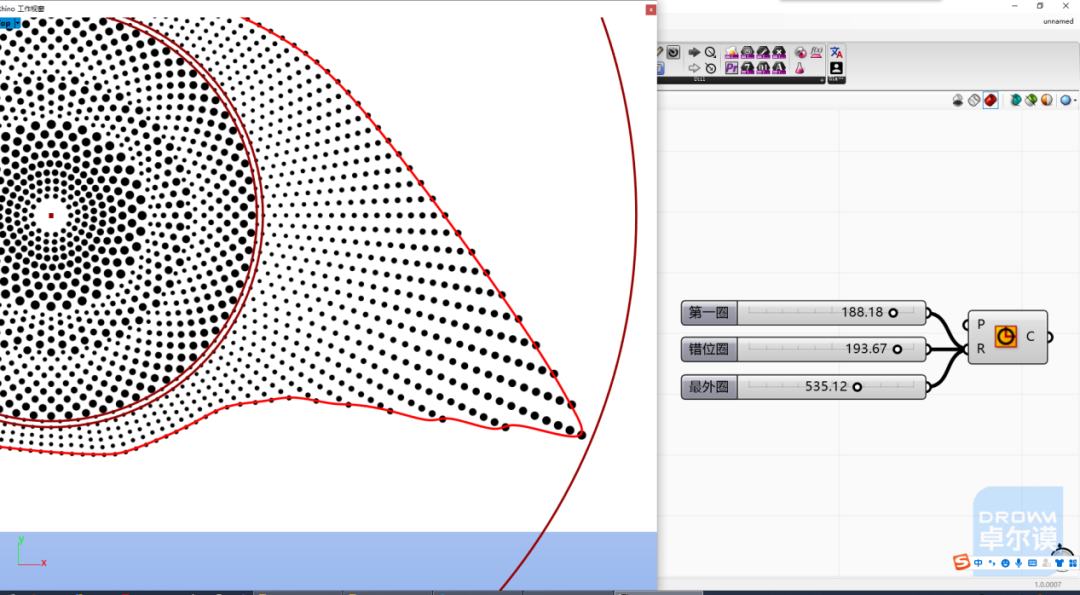

同时由于最外围的这部分点阵是错位的，我们可以在Grasshopper中绘制三个圆形分别代表第一圈、错位的第一圈以及最外圈，要注意最外圈要稍大于纹理边界：

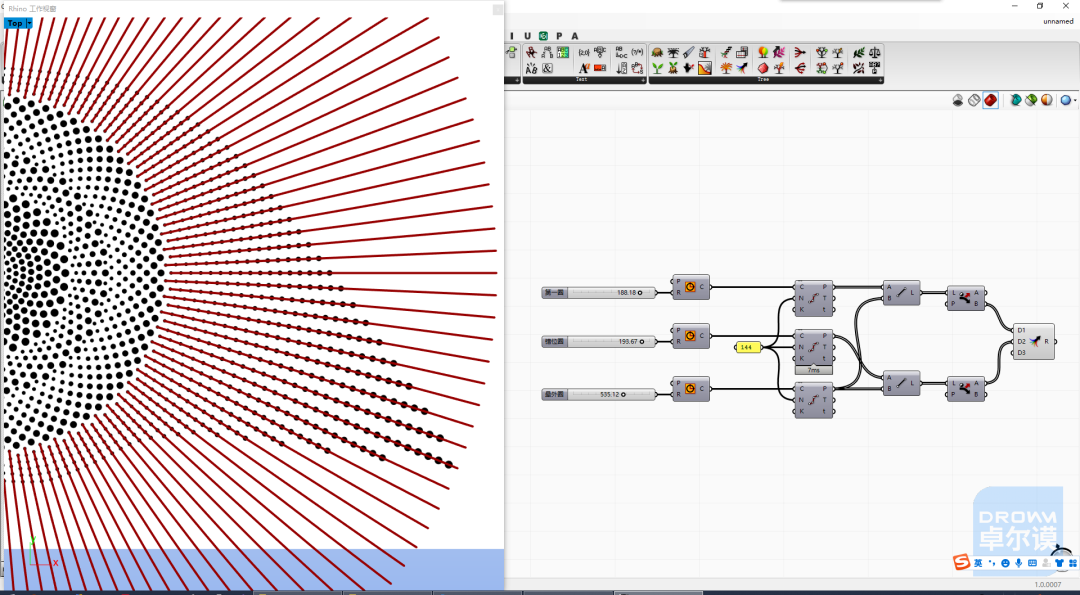

09、之后对最内的两个圆形一一分段，分为144段。之后与最外圈连线，为获取点阵做准备。由于连线一端是错位分布，所以在处理时应该隔一根挑一根，直接做出来电池有点繁杂，也可以稍微做下优化处理：

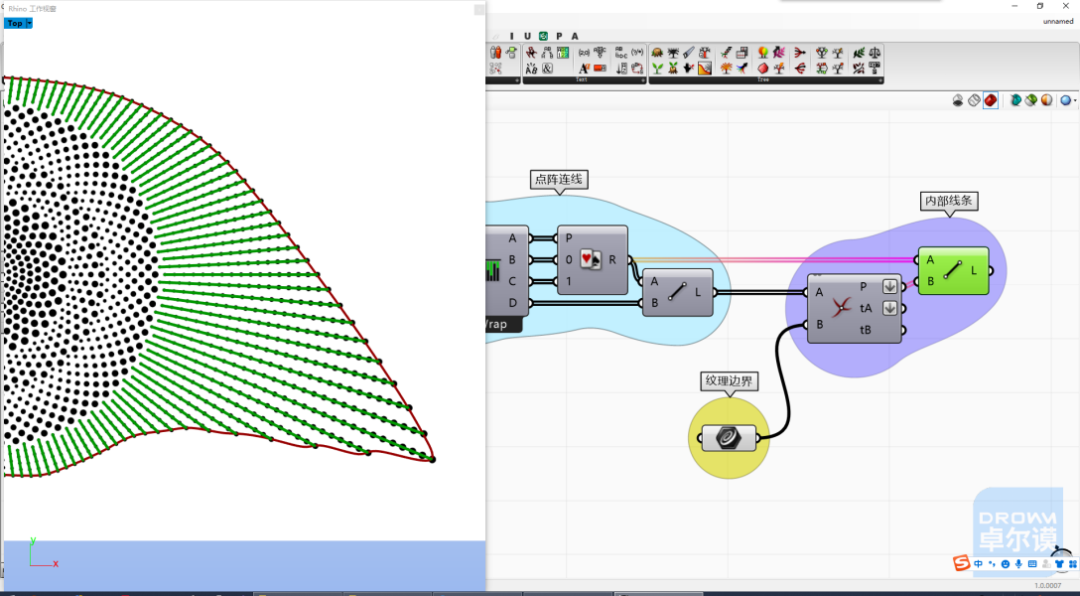

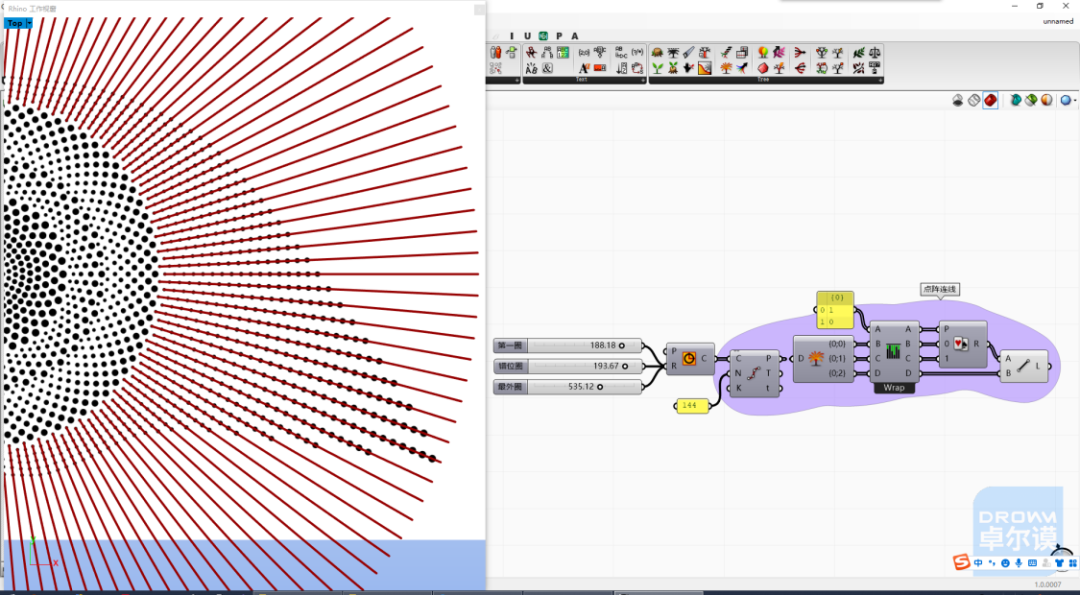

10、接下来求出纹理边界与连线的交点，重新连线，这样的好处是能确保点阵上的点完美地落在纹理边界上。

如同开头所说，这里是提供的一种思路。在Grasshopper中要完成这样的效果还有许多种方法，各位可以自行思考。

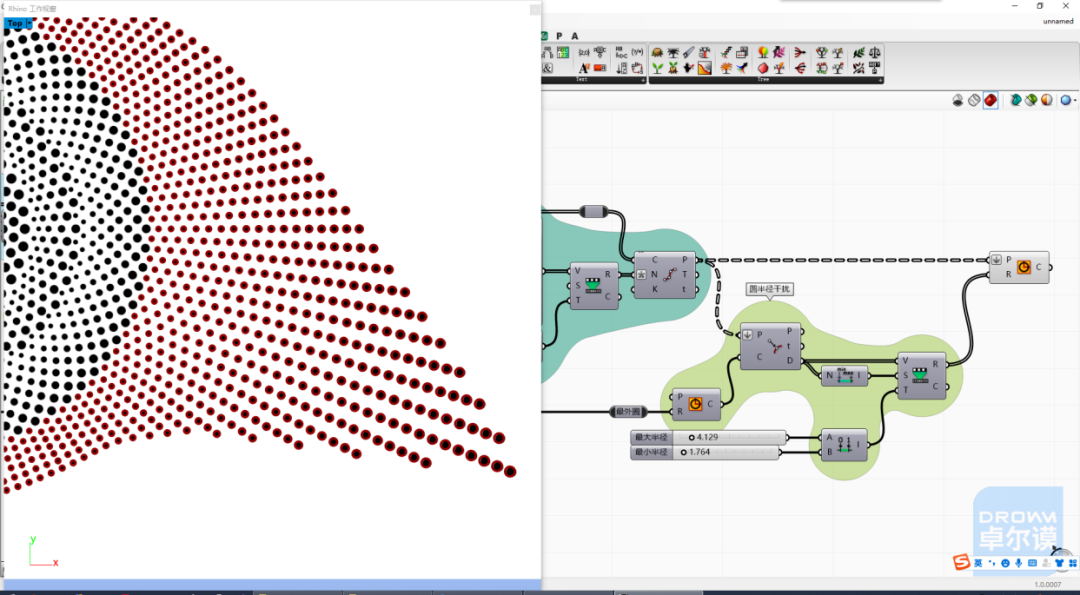

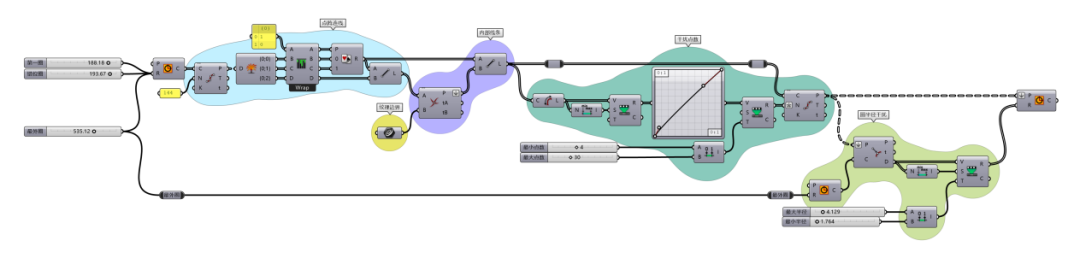

得到内部线条后自然就是取点了，这里根据内部线线段的长度进行取点，线段越长取的点越多，以此让点阵的分布看起来“均匀”。
