建模分析

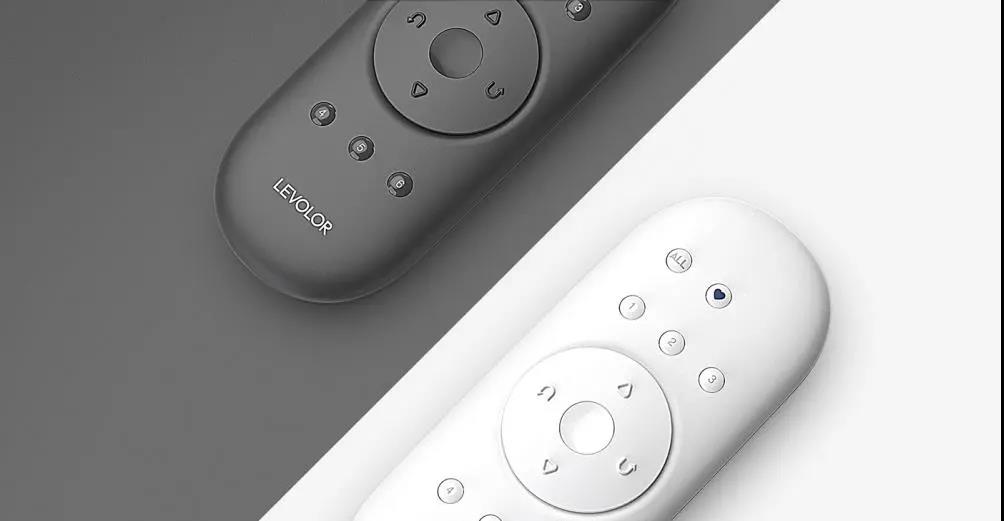

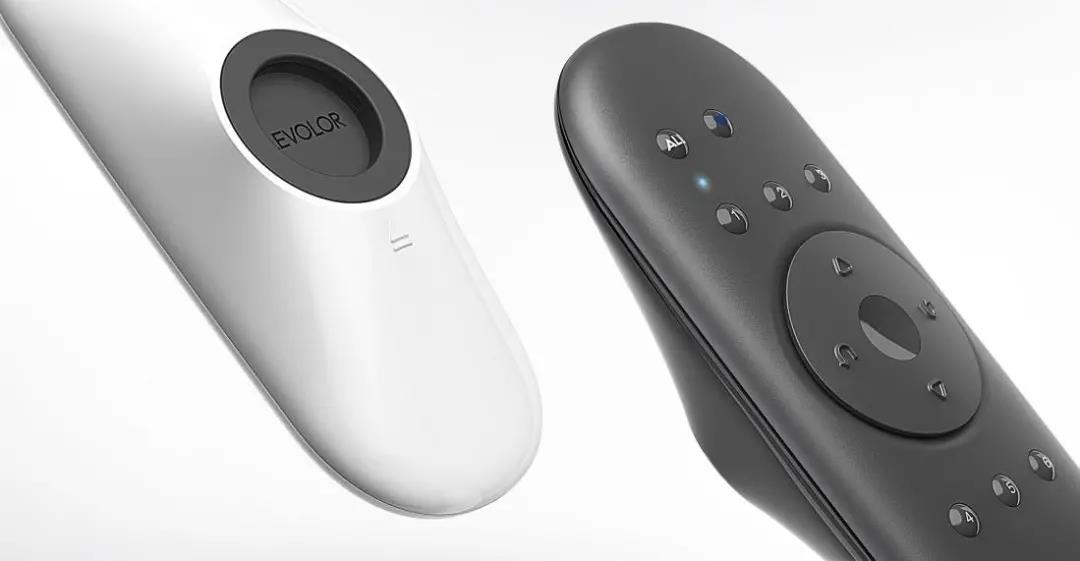

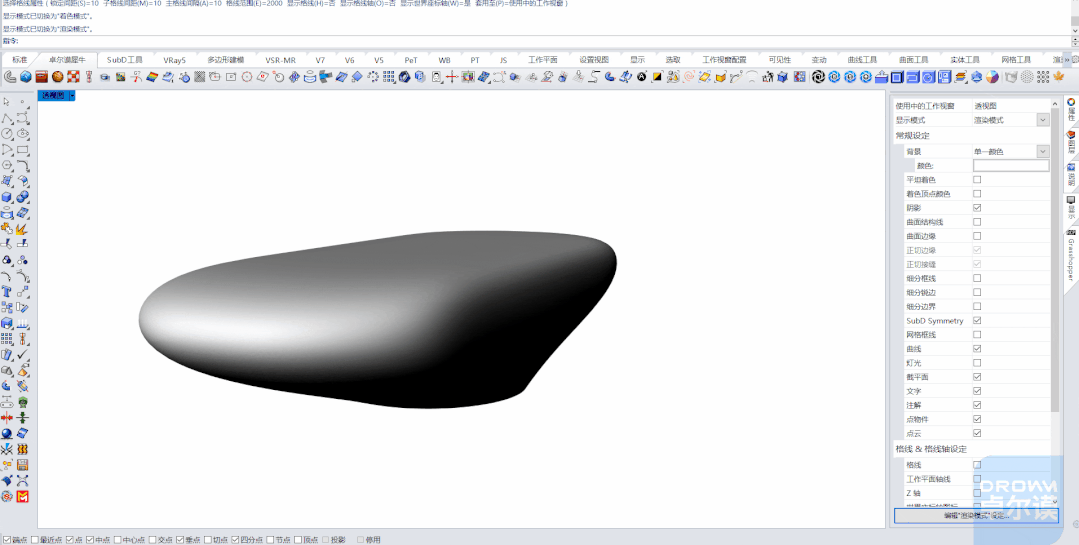

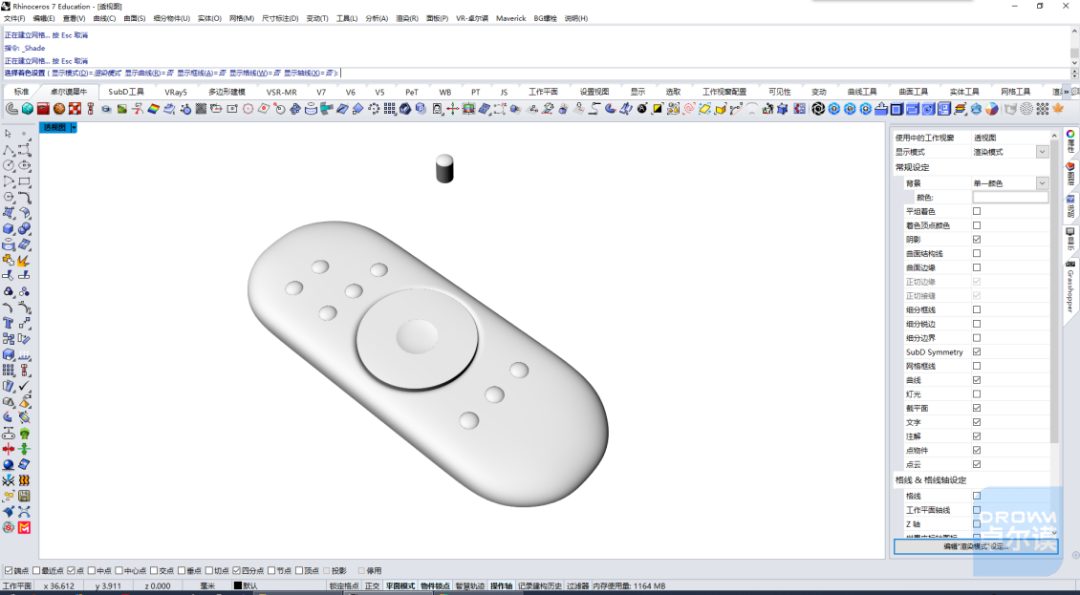

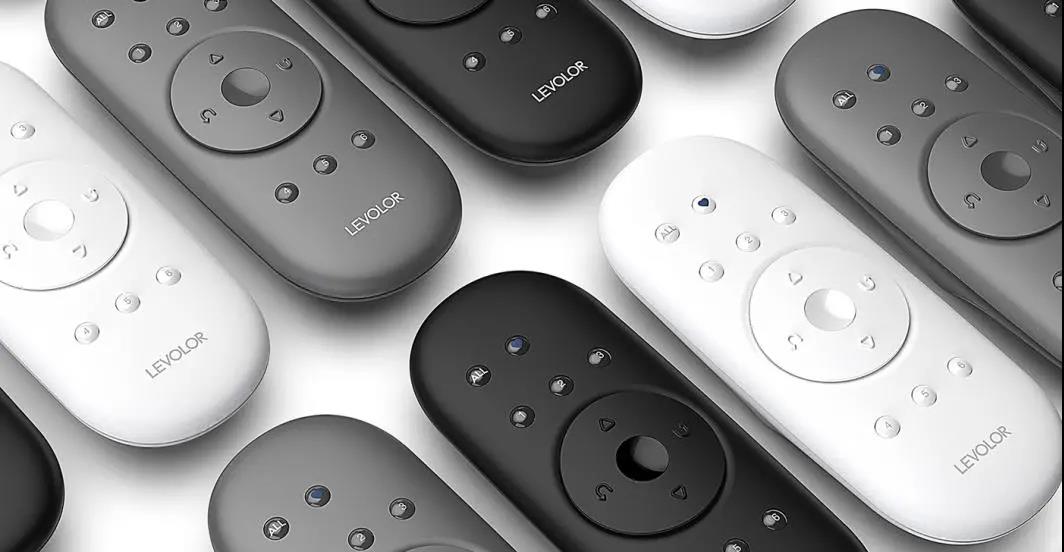

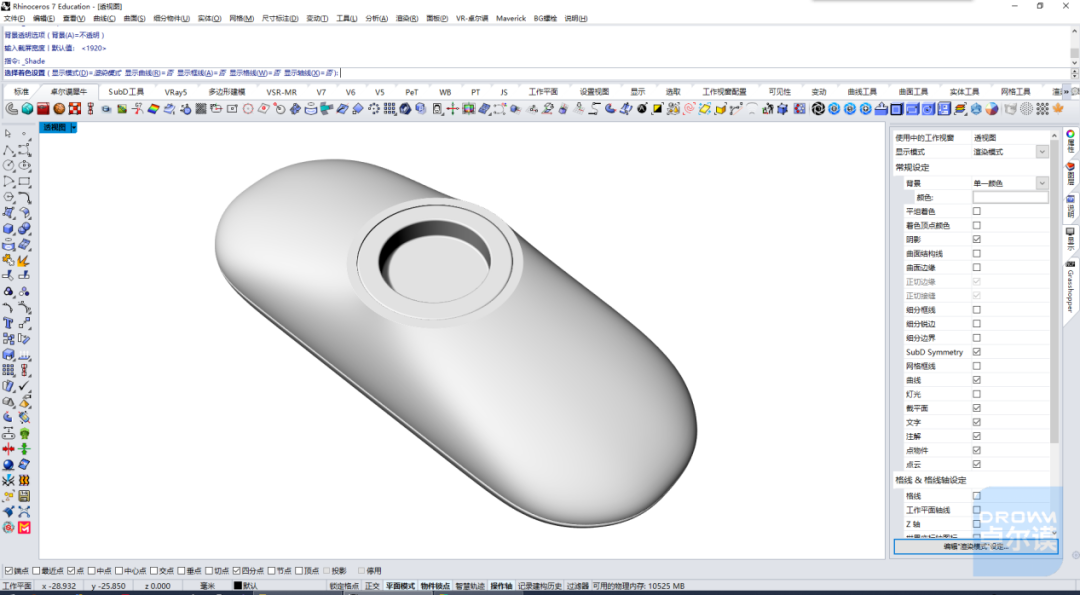

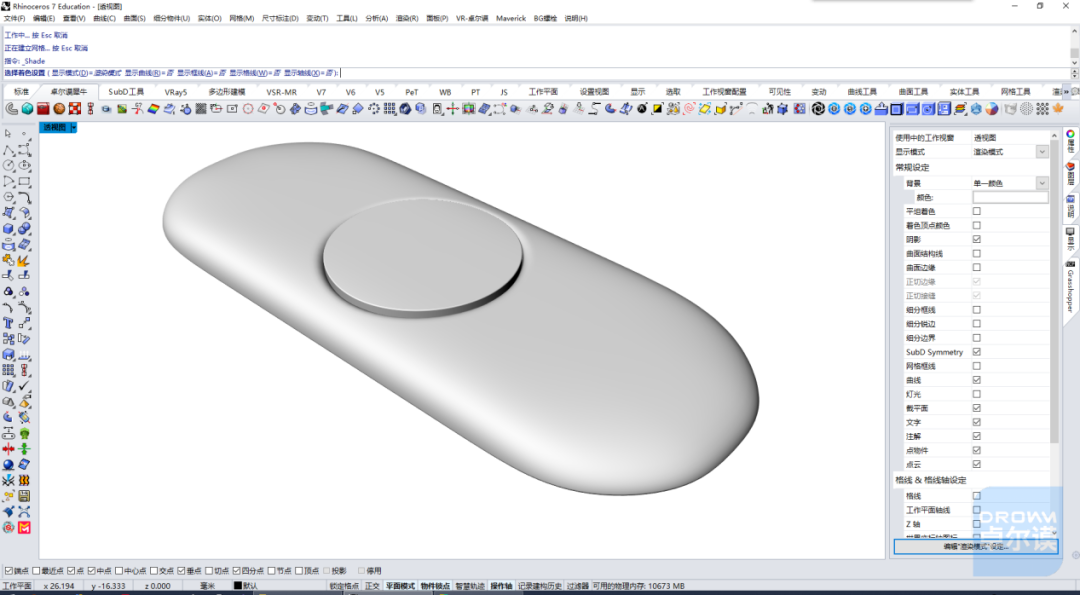

今天给大家带来的是这款非常圆润的遥控器产品建模教程。这类遥控器产品上我们经常能看见这种圆角凸面的造型，并且看起来非常顺滑。

这样的造型乍一看很简单， “不就是生成圆角矩形然后沿路径旋转嘛”。实际上，如果我们直接用圆角矩形去做的话，会发现很多“小问题”。

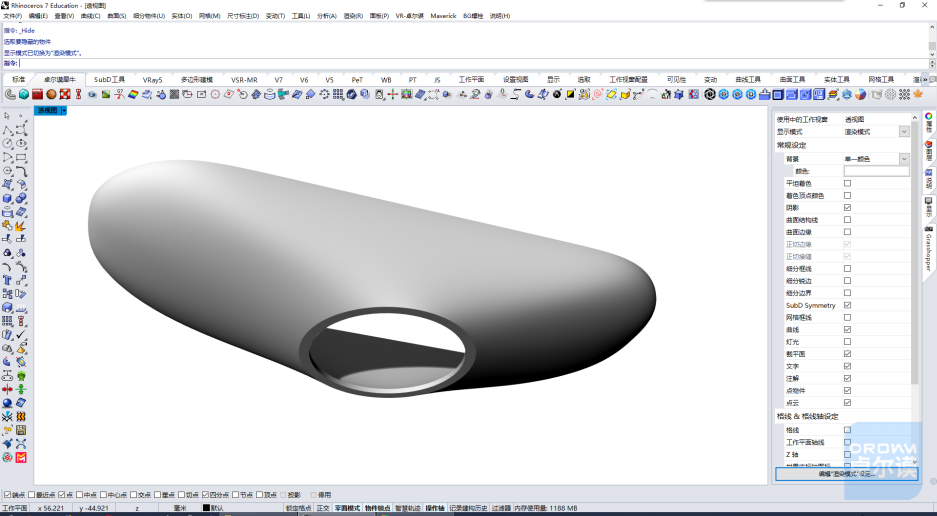

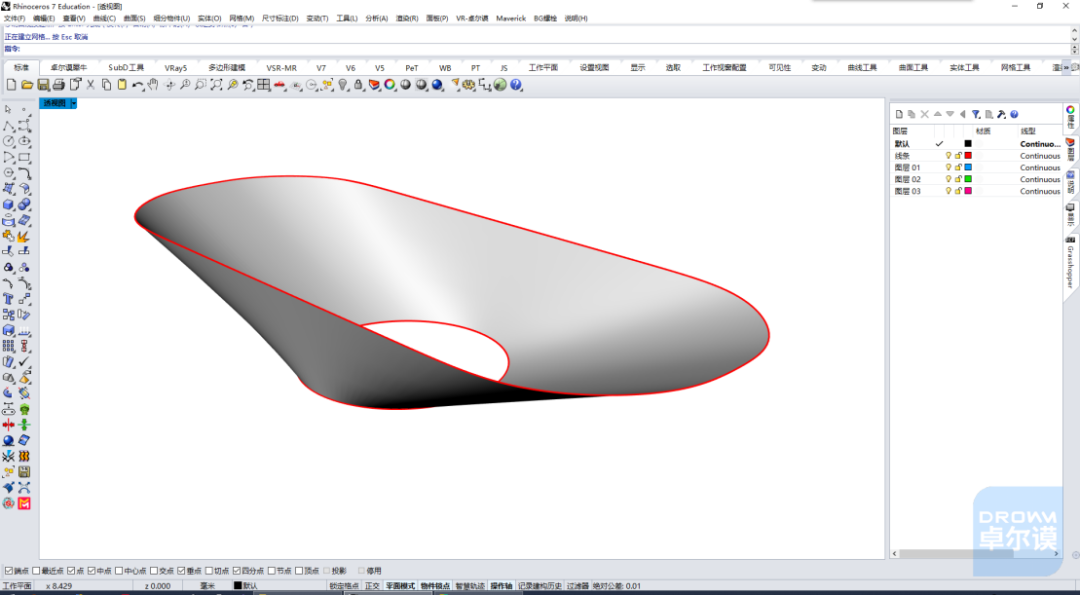

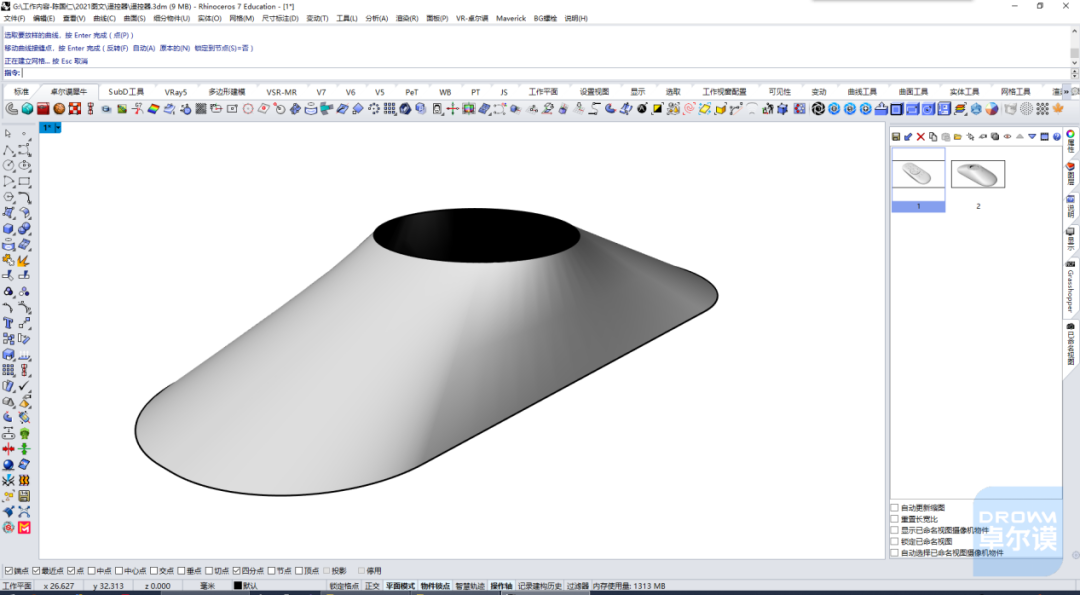

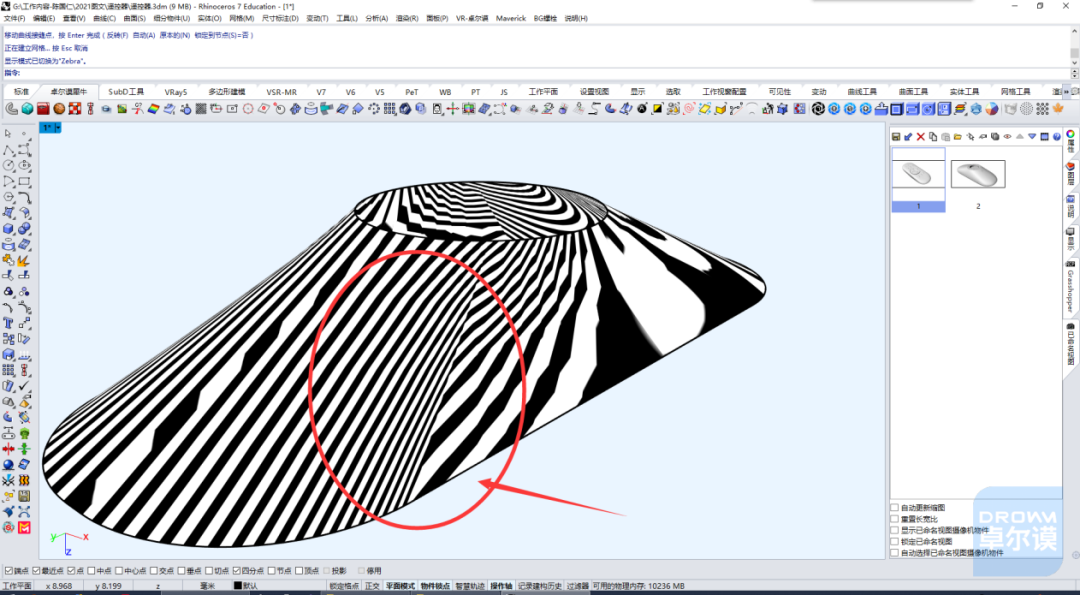

比如，遥控器底部的造型，看起来是圆角矩形跟圆形放样，我们可以尝试一下。不难发现，放样出来的造型有很多“棱”，显得非常的不顺，并且放样出来的曲面是多重曲面，没有办法打开控制点进行调整。如果用斑马纹检测，也会发现面与面的衔接是不顺的。

undefined

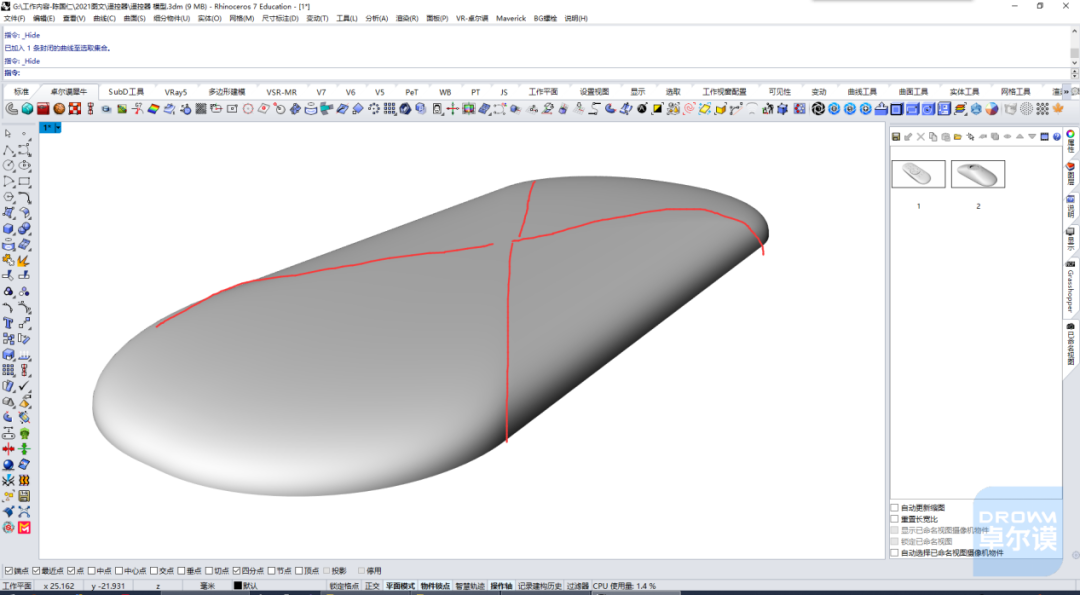

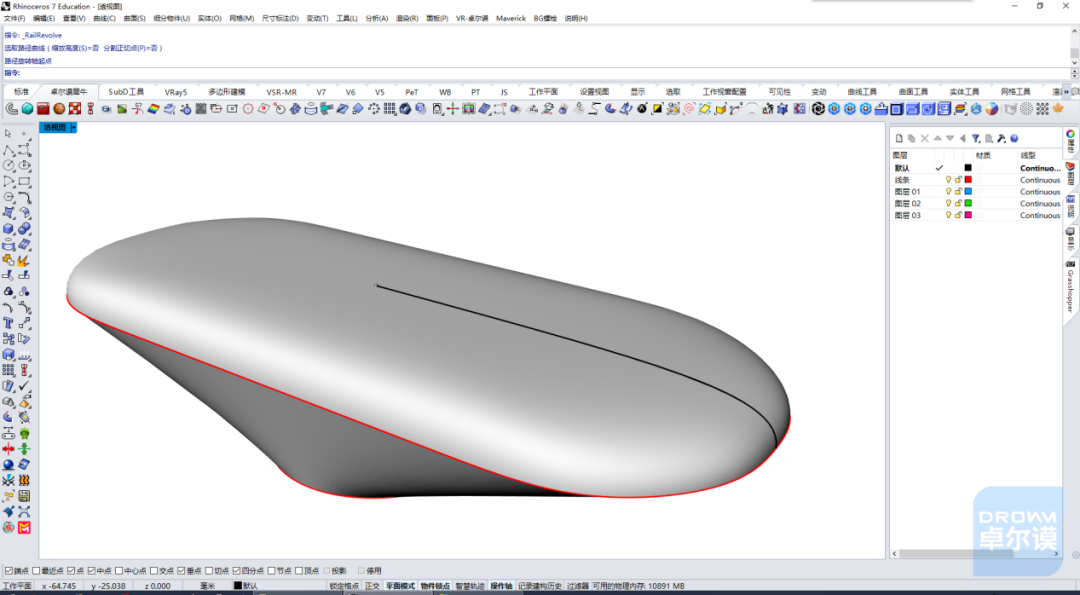

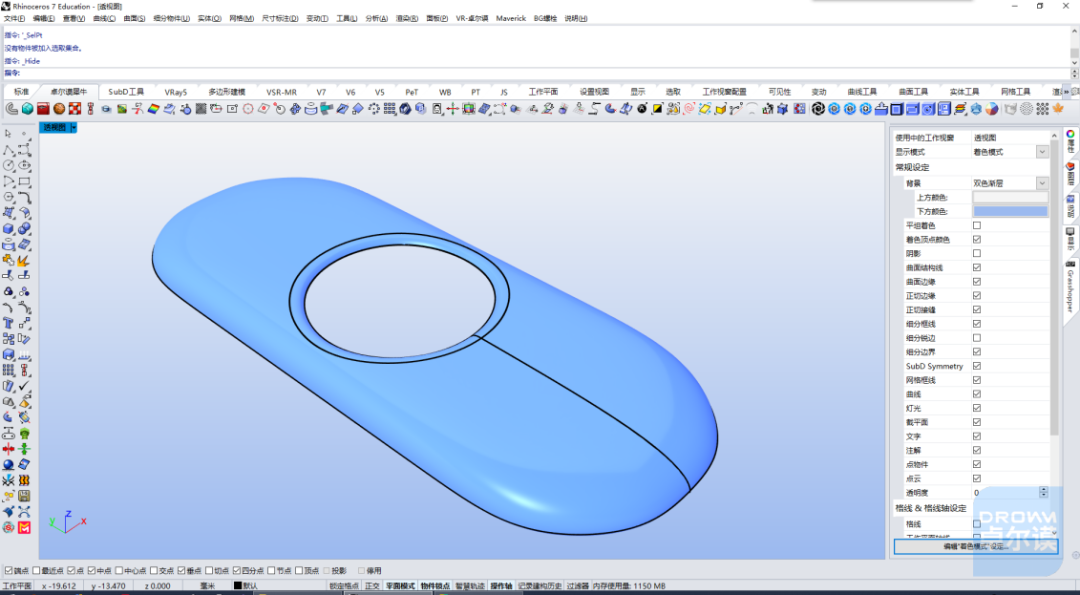

再比如，如果我们直接用圆角矩形进行沿路径旋转，会发现旋转得到的面的四个角落呈现出“X”形的折痕。

其实上面的这两个问题早就不是什么新鲜的问题了，绝大部分的同学在建模时都曾经遇到过。 这其中最主要的原因，是Rhino中的圆角矩形实际上是一根多重曲线（由边线与多个圆弧--即圆角组成），而圆角与边线的连续性只达到了相切。

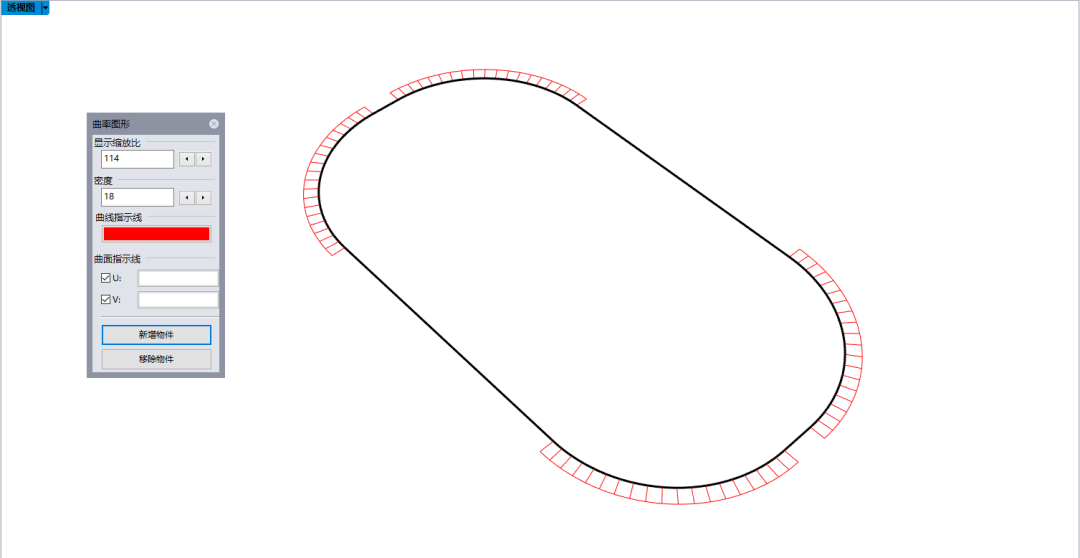

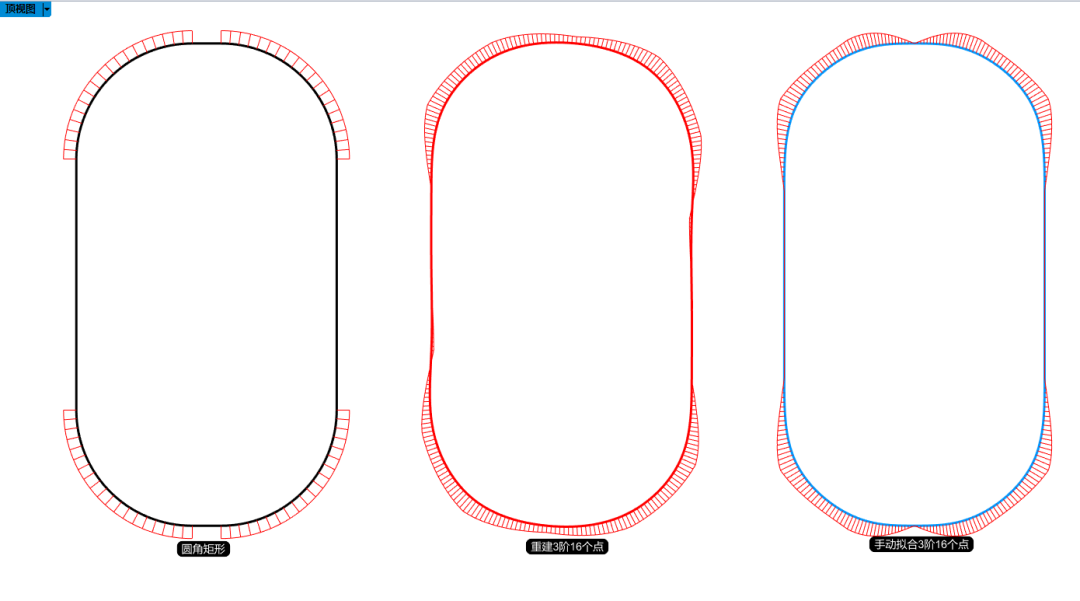

当然了，这本身不是问题，也并不是说Rhino的圆角矩形不对或者有BUG。而是说，要做这种非常顺滑的曲面，我们不能直接使用圆角矩形，而是要对线条做一定的处理。下图可以看到，圆角矩形曲线的曲率梳，会在每个圆角处断开，曲线内部连续只达到了相切。

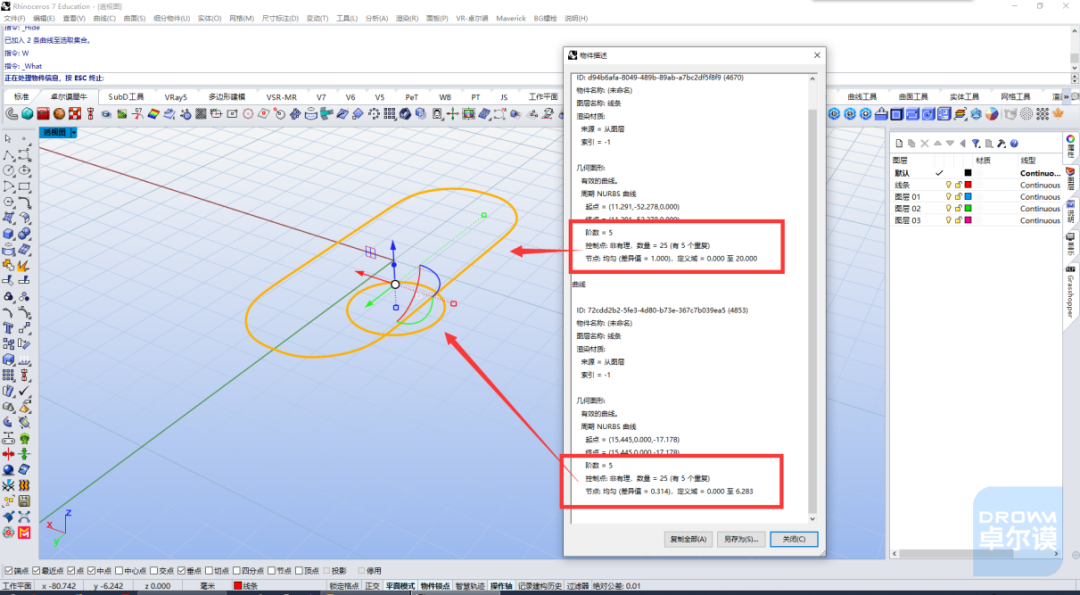

通常来讲，我们可以对曲线进行重建，或者通过一些特定的点位，手动绘制一根单一曲线来拟合。但是也会存在一些问题：如果是重建曲线，会要求较多的点数，否则极易破坏原本圆角矩形的对称性。

如果是手动拟合，虽然对称性不会有问题，曲线的内部连续也很好，但效率实在太低，而在调点时还要保持曲线的对称性更是难上加难。

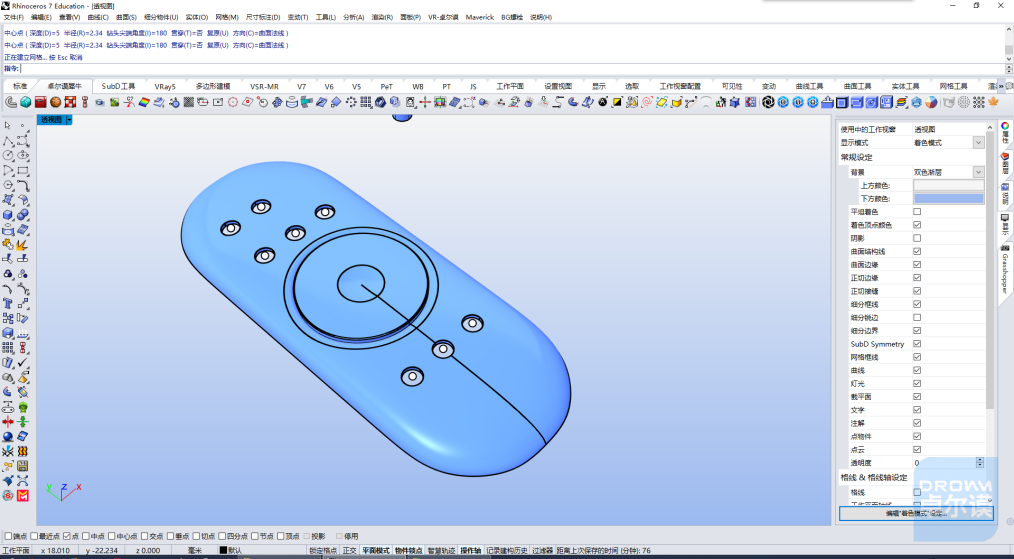

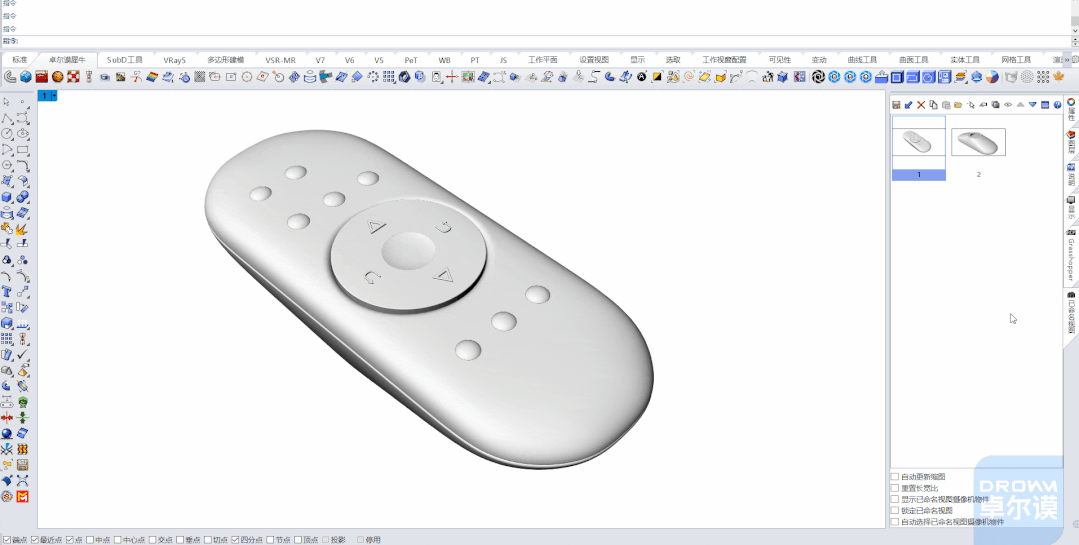

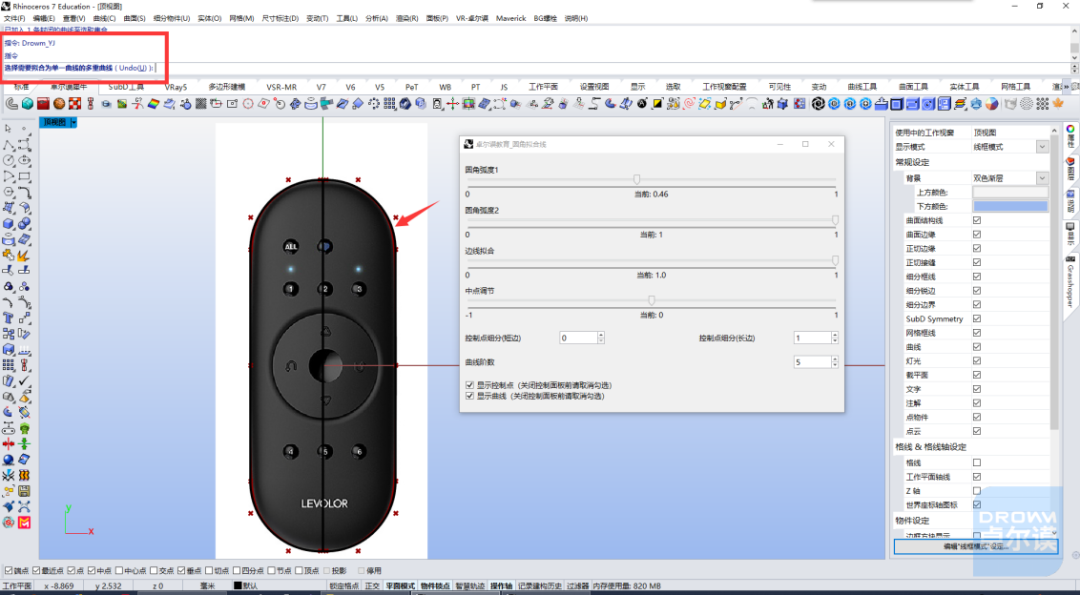

而为了解决这样的问题， 我们开发了一款小插件（众所周知，卓尔谟开发的犀牛专利中键插件拥有220个实用插件，免费赠送给犀牛学员福利）， 专门用来调整这类圆角矩形曲线的单一拟合线。插件的使用非常简单， 详细的用法可以关注一下这周四晚上的公开课直播哦。本文将利用这款小插件制作案例中的遥控器模型。

建模步骤

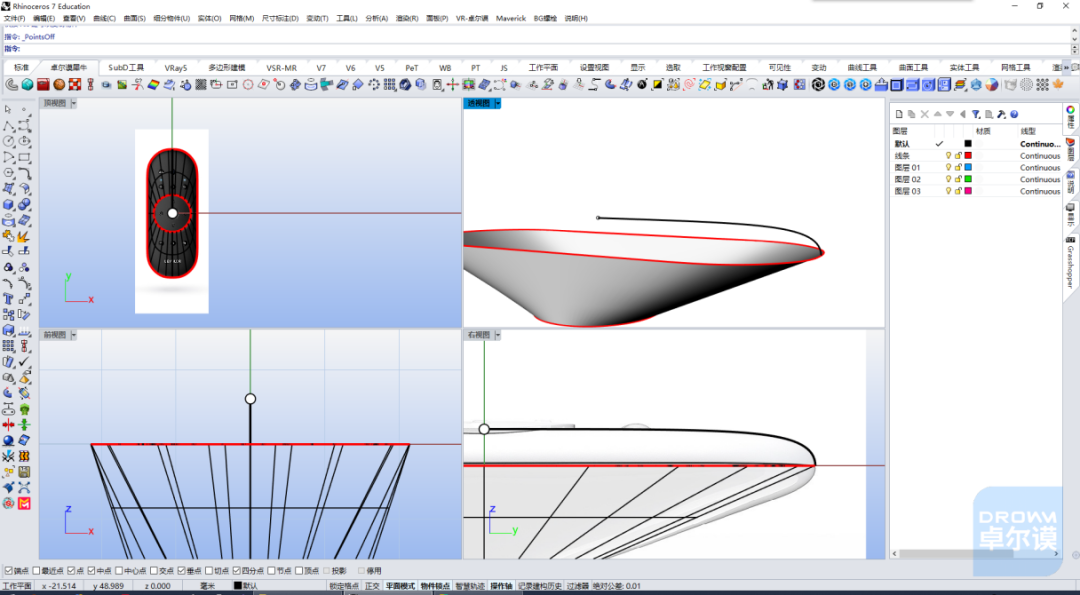

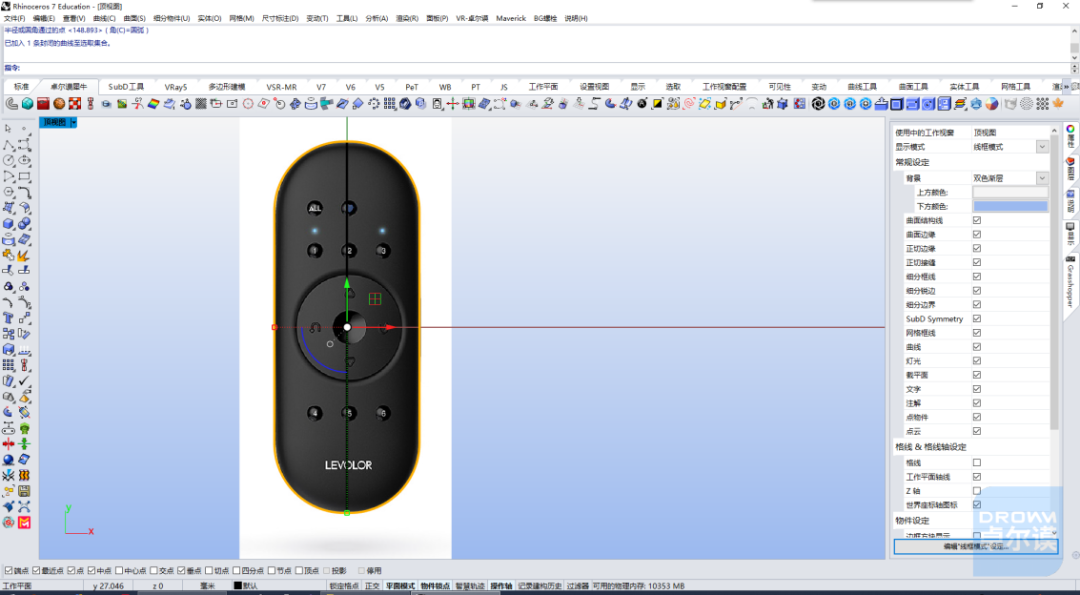

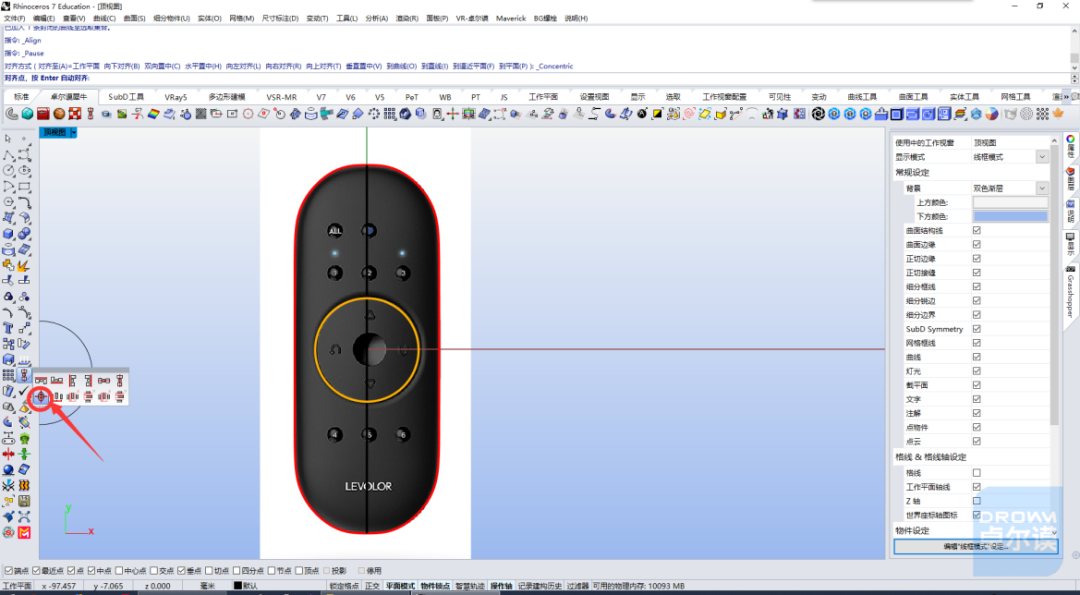

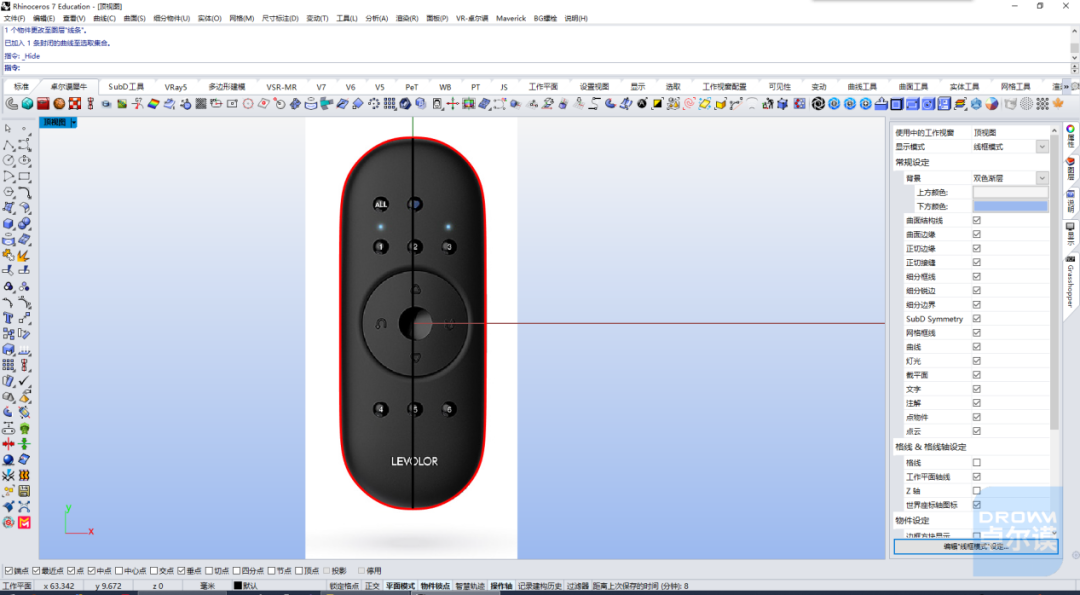

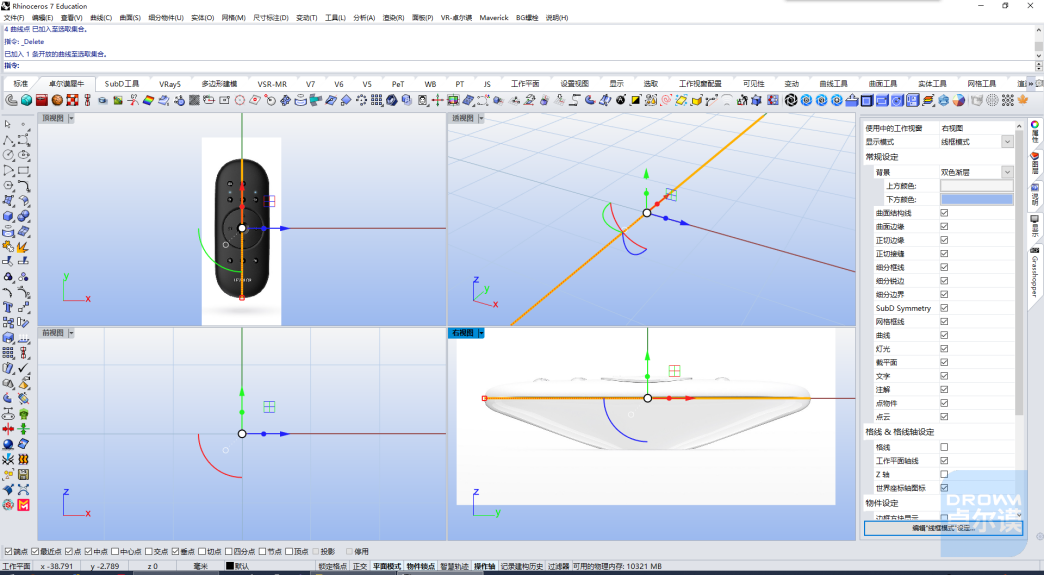

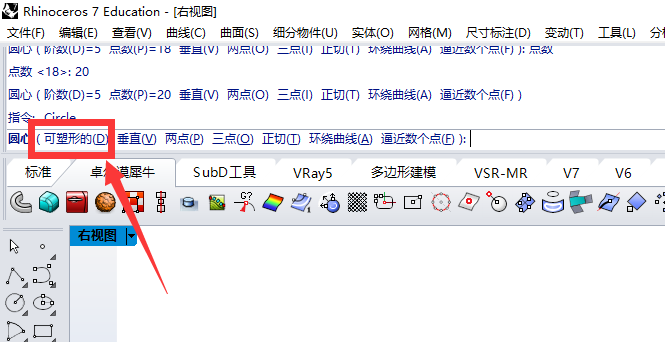

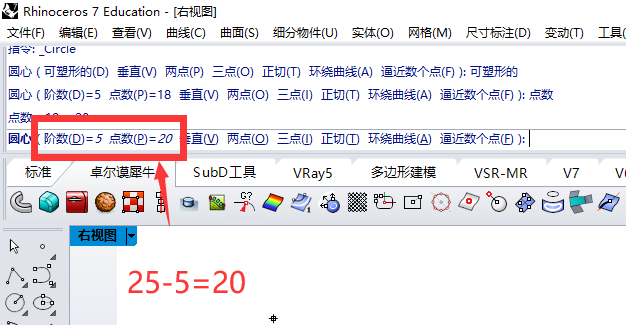

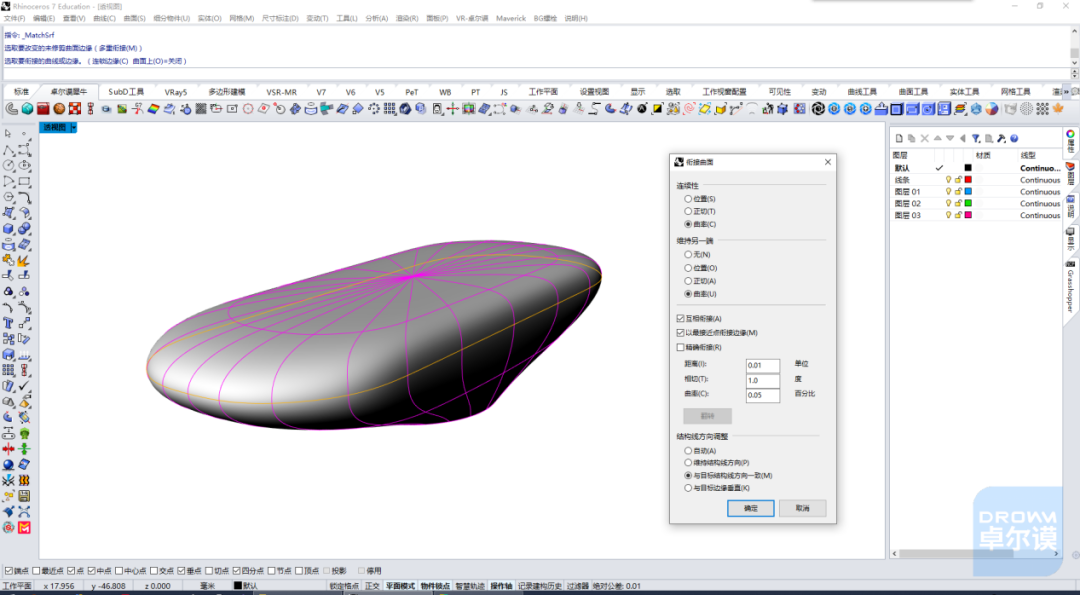

01、首先还是根据产品的尺寸对好图。
