可视化大屏设计：一篇文章带你搞懂大屏！

认识大屏

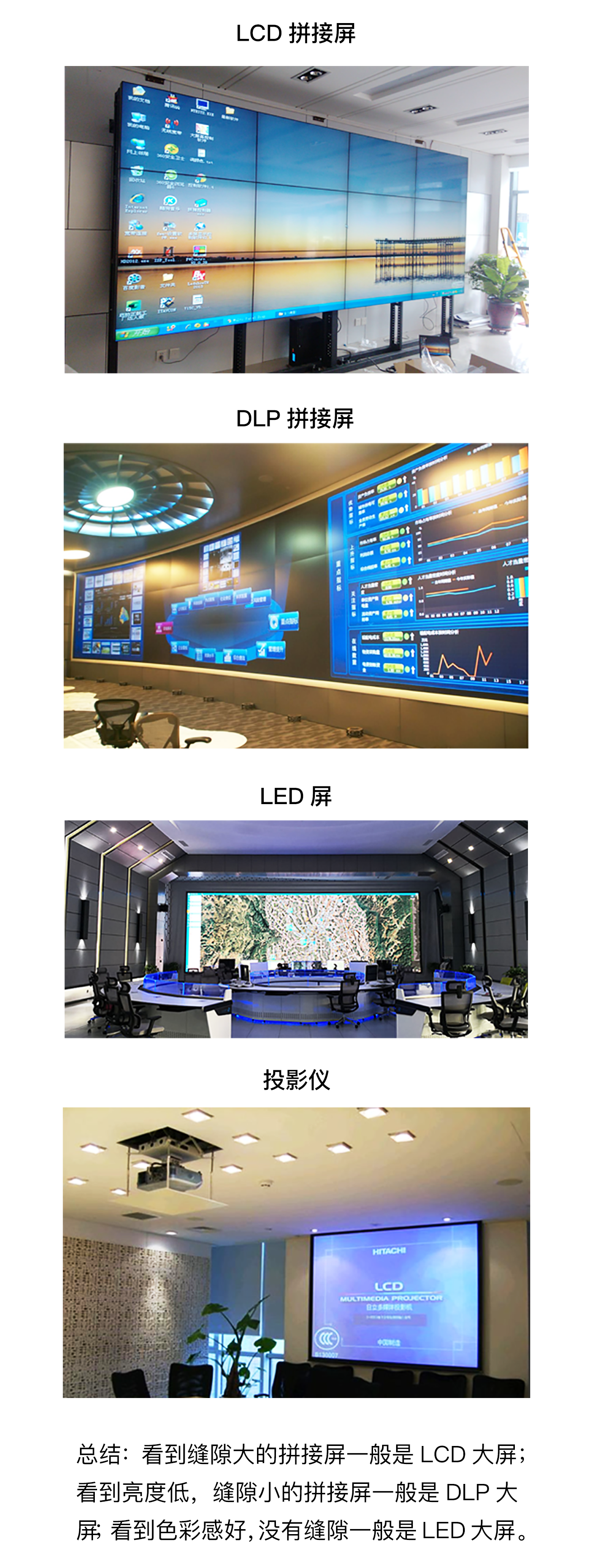

1 大屏分类



拼接屏：

市面上常见DLP、PDP、LCD 拼接屏，有拼接缝隙，设计时要建立缝隙参考线，避免显示偏差。

LED无缝屏：

用P值衡量清晰度，P值指像素间距，越小显示越细腻。

投影仪：

投影仪投影的形式，效果没有前两种好。

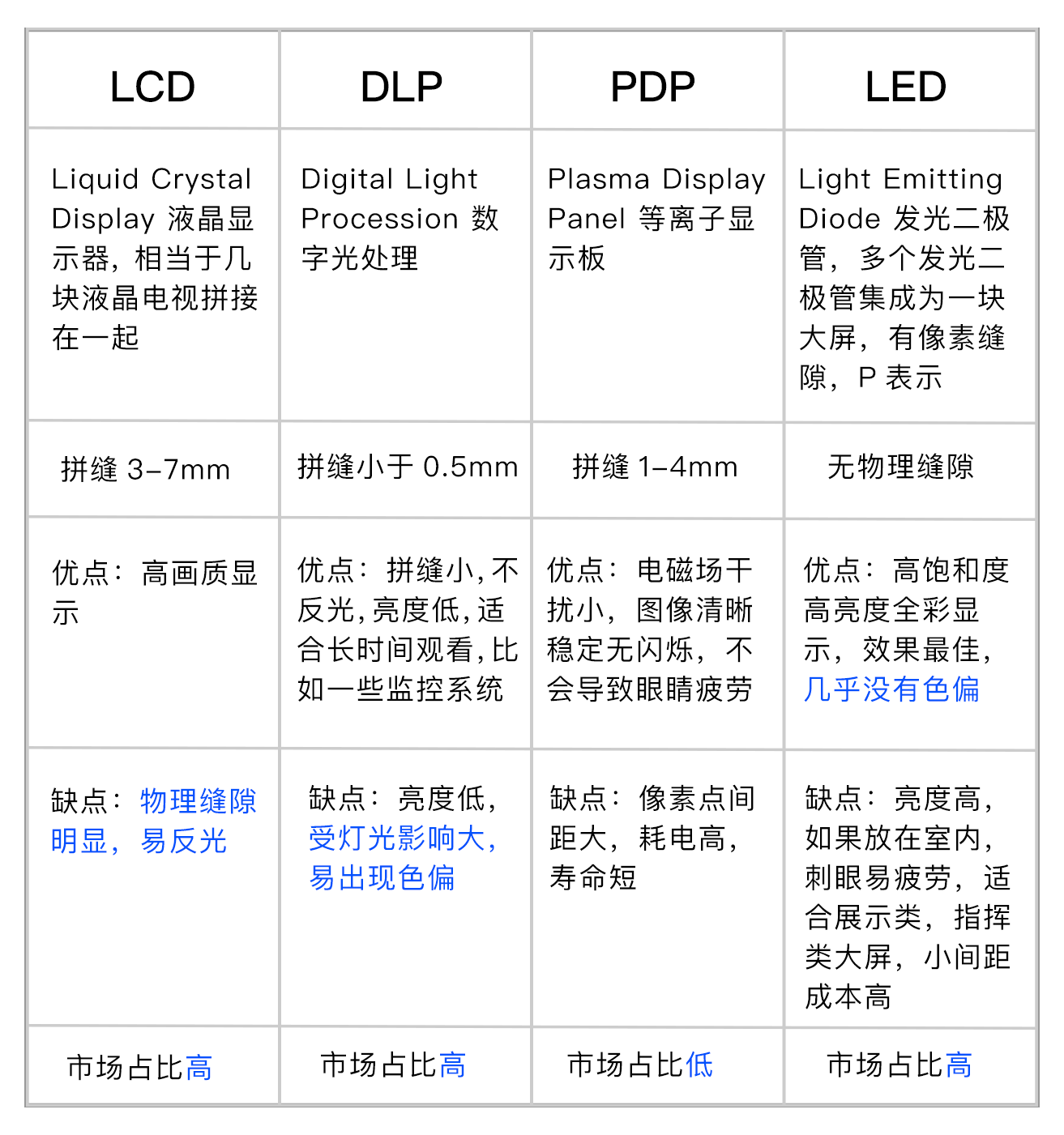

2 大屏优缺点

DLP激光无缝大屏：市面上还有一种DLP激光无缝大屏，无物理缝隙，显色也好，但是占比低。

物理缝隙和像素缝隙：物理缝隙是多块屏幕之间的缝隙，像素缝隙是一块屏幕上像素点之间的距离。



3 大屏的设备分辨率计算



LCD大屏：

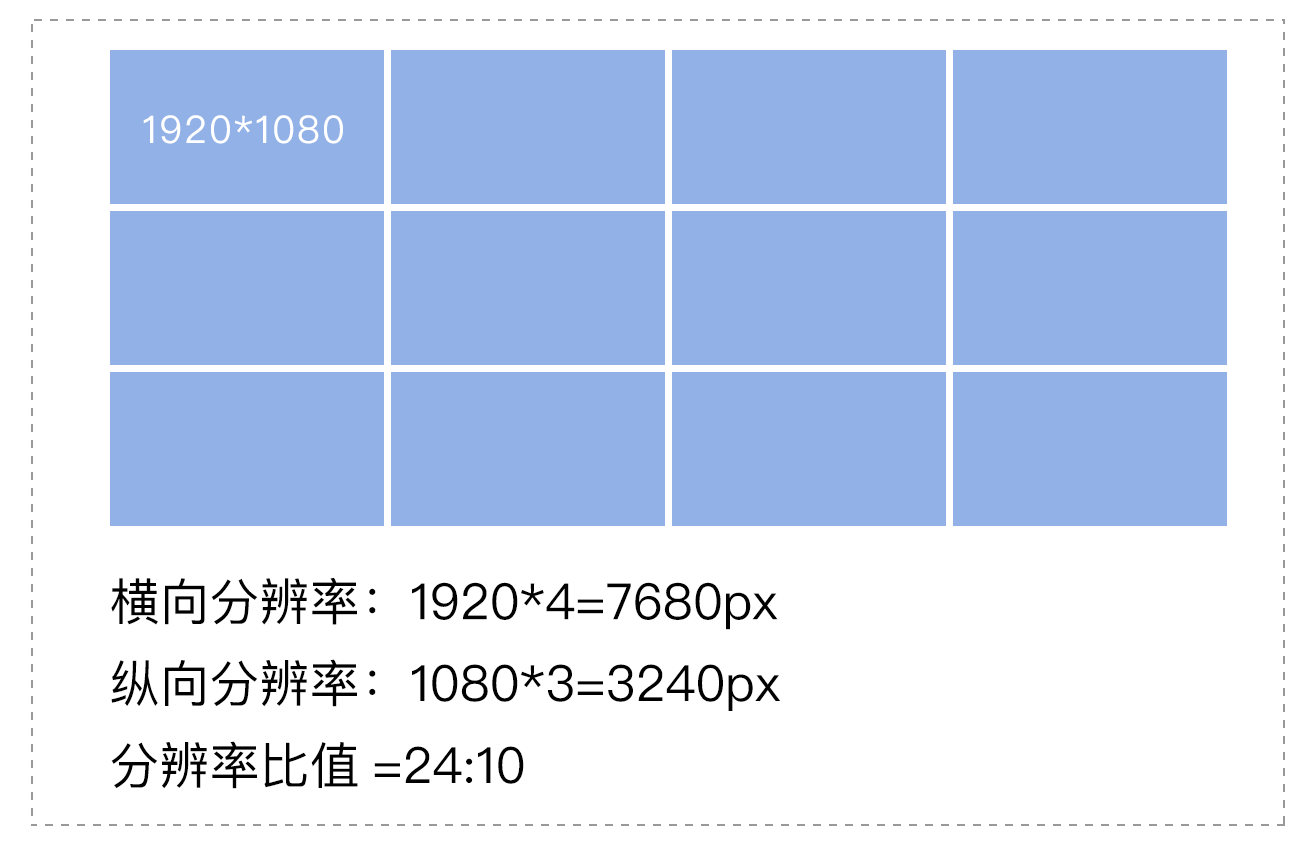

一块大屏由3x4块分辨率1920*1080的LCD屏拼接而成，那么大屏的分辨率是多少呢？（如下图）



DLP大屏：

对于DLP大屏来说，计算方式和上面一样，设备规格里会提供单块屏幕的分辨率。



LED大屏：

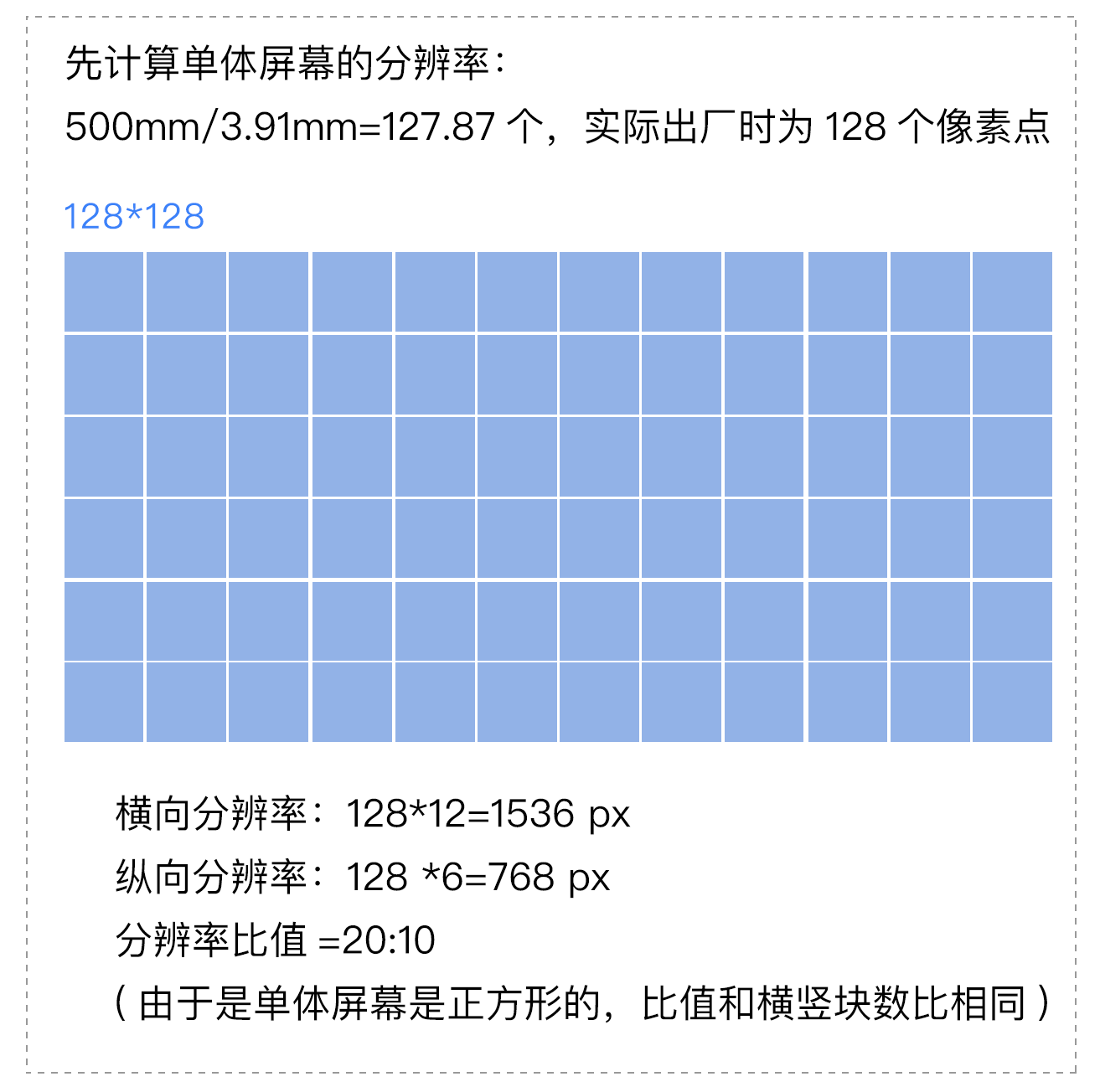

LED单体屏幕尺寸一般为500*500mm，那么一块长6m，高3m，也就是说横向有12块单体LED模块，纵向有6块单体LED模块，P=3.91的LED大屏分辨率是多少呢？（如下图）

计算之前还是需要和LED屏幕设备提供方核实确认，以防出现不必要的麻烦。比如拿P2屏幕来说，准确数值就有P2.38，P2.6, P2.97等不同的P2规格，而不同的设备方可能库存的规格不同。



投影仪：

和电脑显示分辨率一致。





投屏知识

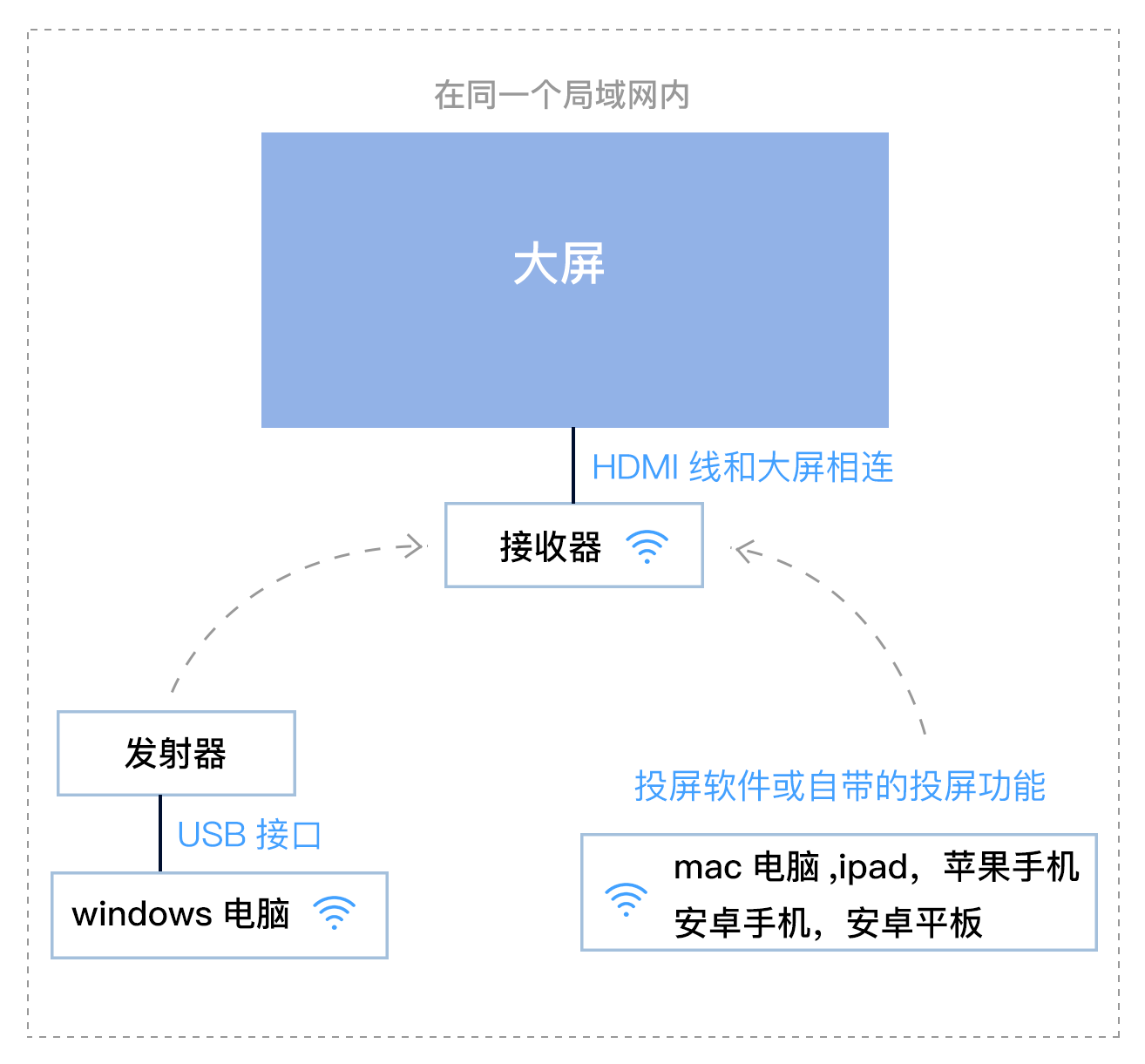

1 无线投屏线路图



2 大屏的两种输入信号



电脑屏幕直投方式输入信号

大屏与电脑建立连接，将电脑显示的画面1:1投放到大屏上，通过操作电脑控制大屏。

这种情况一定是输出分辨率和大屏分辨率比例相同或者差别不大，假如比例不同，电脑显示的画面被拉伸或出现滑条，会导致操作电脑出现误差。

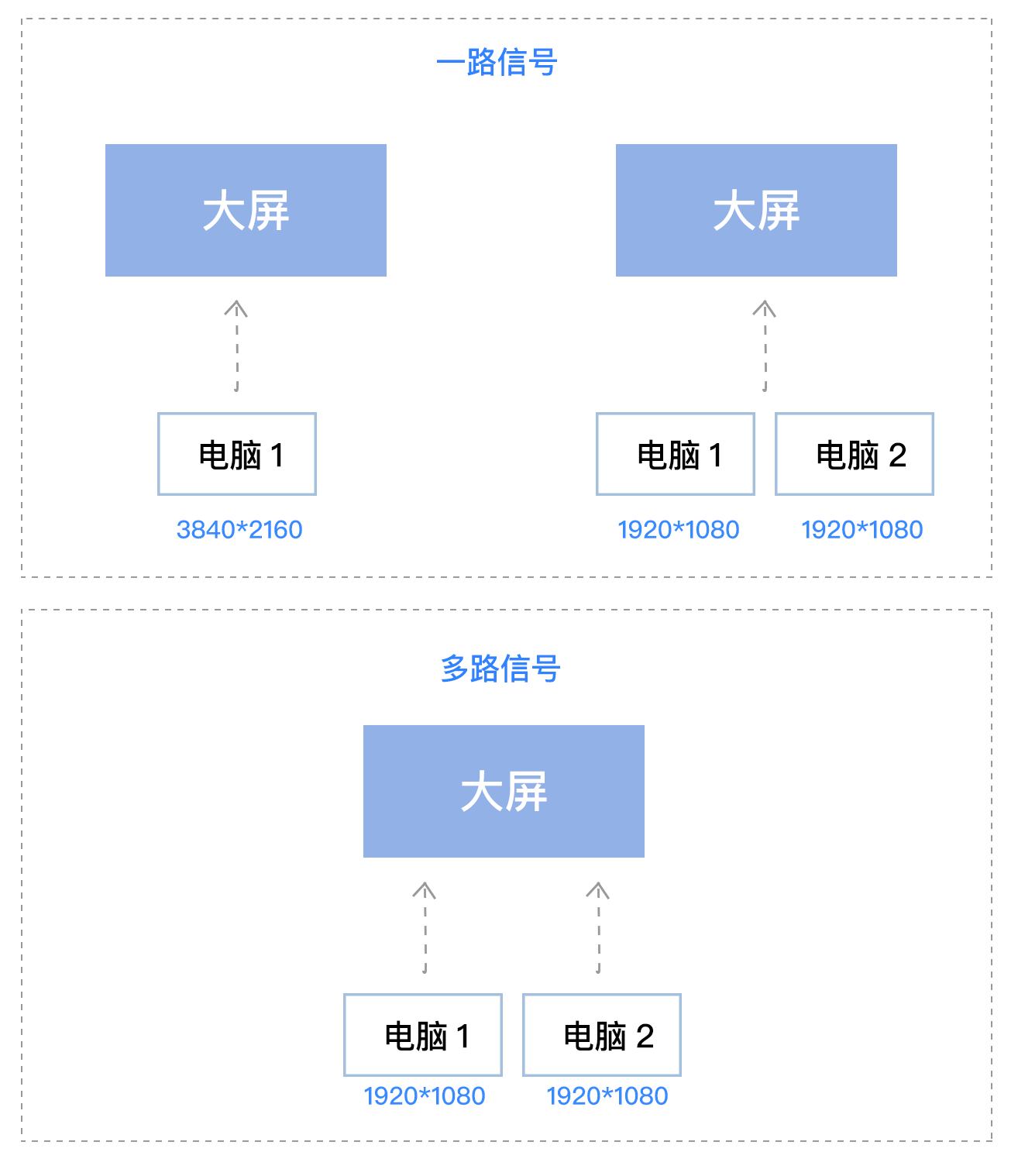

可以是一台显示器，也可以是组合屏；可以是一路信号，也可以是多路信号。（如下图）

主机信号输入

通过软硬件配合，可用电脑，手机，ipad，控制台，触控屏，红外线触控屏等，与大屏建立连接达到控制大屏的目的，此时大屏的输入信号是主机，与电脑，手机，ipad信号无关。

电脑分辨率比例和大屏有严重偏差时，采用这种信号输入方式。



3 了解几种分辨率



大屏的设备分辨率上面讲了计算方式。

输出信号分辨率就是我们的设计尺寸，输出信号需要投放到大屏上，一定要保证设计尺寸比例和大屏一致或误差小。

电脑的设备分辨率，即电脑显示器的分辨率，可能会和最高输出分辨率不同，根据大屏比例可以设置为最高输出分辨率，来保证大屏的高清显示。



4 投屏问题



什么是点对点投屏？

就是大屏接收图像的像素和大屏的设备显示像素点一一对应。

分为全屏点对点和非全屏点对点，非全屏点对点说明接收图像分辨率和大屏设备分辨率不同。

这种投屏的优势是像素不会被放大，还原度好；一般接收信号的分辨和大屏设备分辨率不同时，会采用非点对点投屏。



投屏画质会降低吗？

会。

对于点对点投屏来说，大屏物理尺寸更大，那么dpi就更小，细腻度自然没有电脑好。

对于非点对点投屏来说，相当于1像素被放大了，类似在ps里放大图片。





下一篇谈谈：设计尺寸 / 用色 / 字体
