【教程】Rhino犀牛7VR游戏手柄建模（含模型教程领取）

PS：模型+详细视频教程领取方式见文末

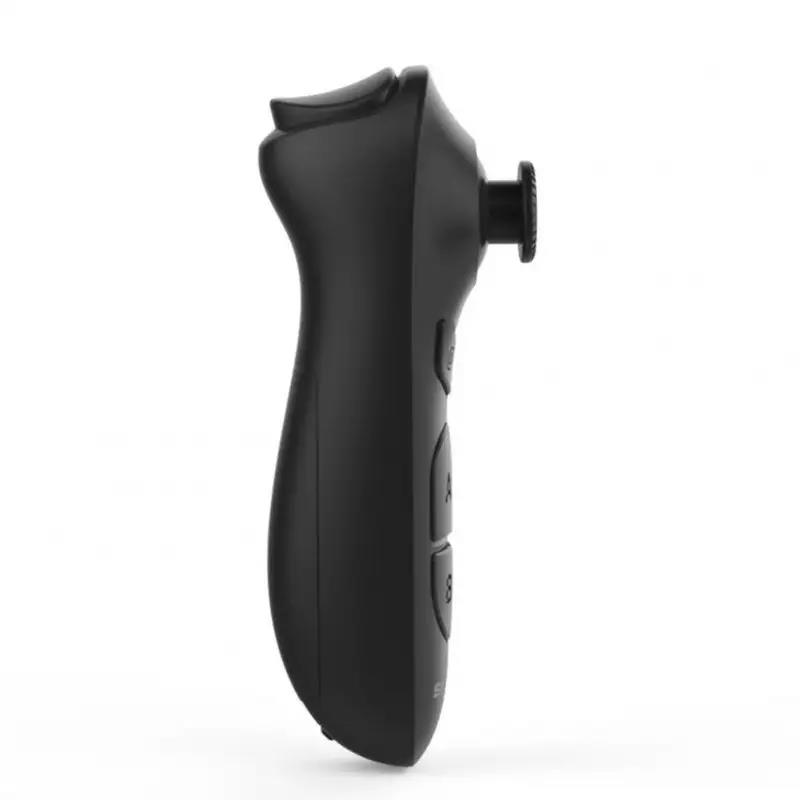

建模分析

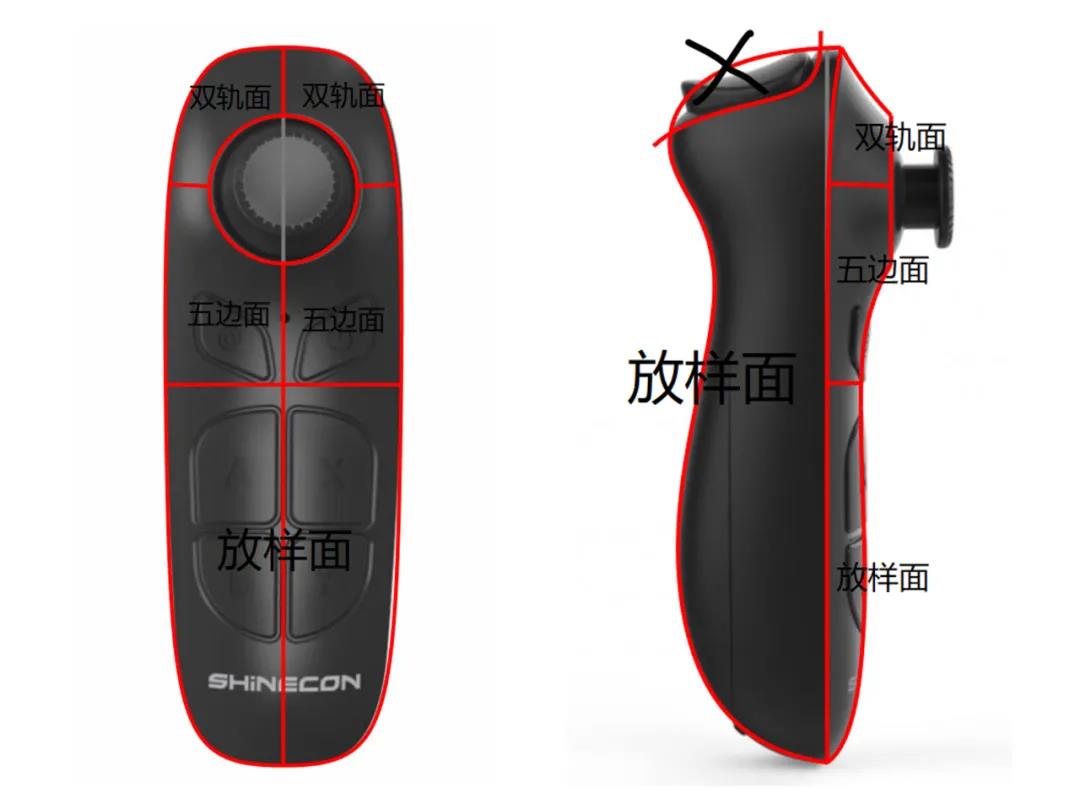

这个游戏手柄的建模思路比较经典，主要涉及到的知识点有放样、双轨、五边面。从建模分析的图可以得知分面方法，详情分面方法可观看视频教程。

建模步骤

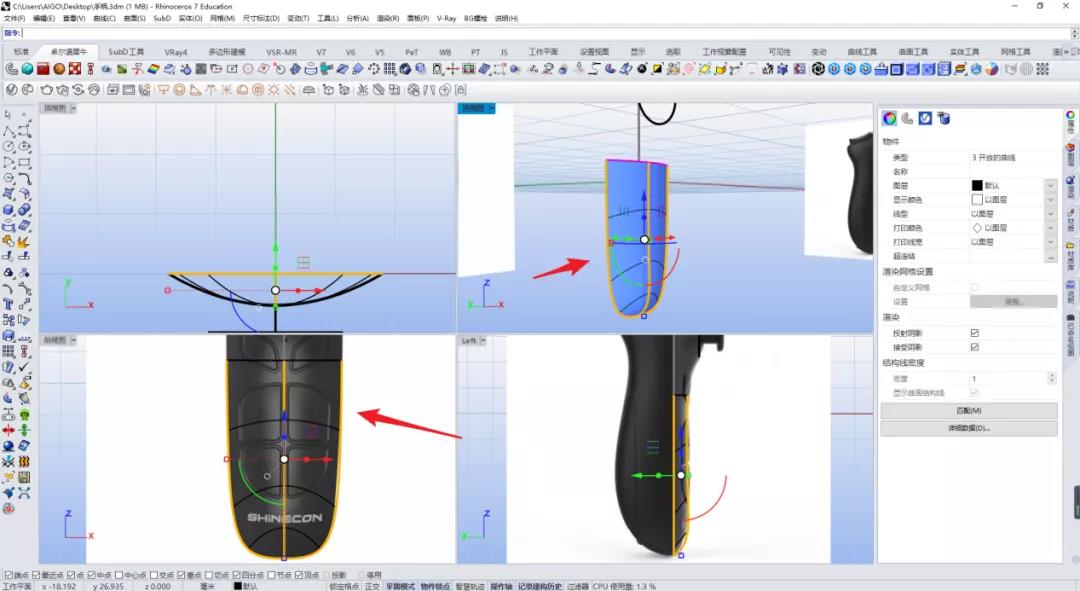

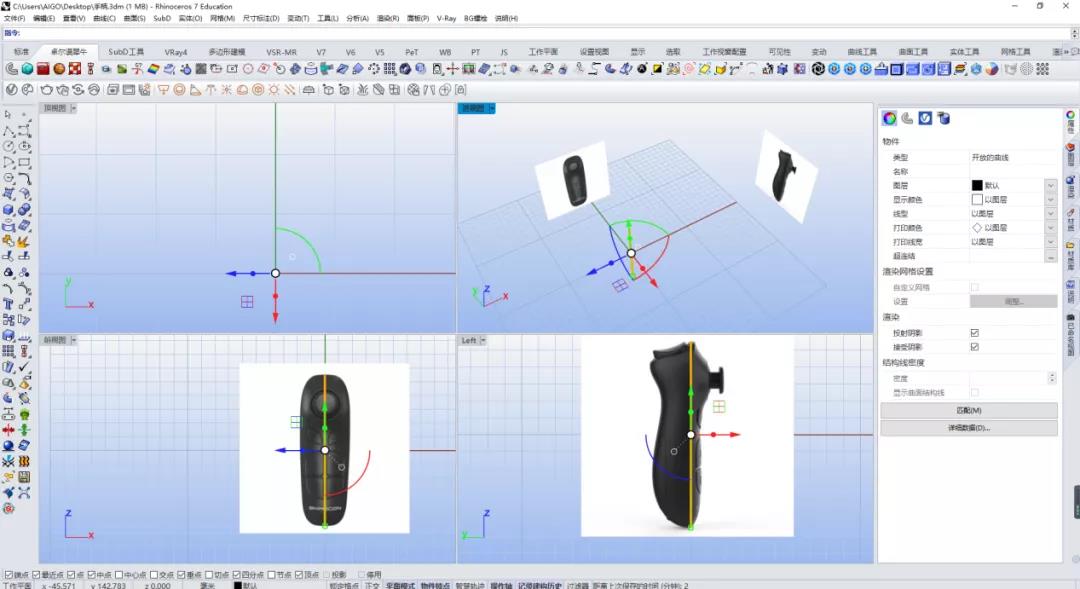

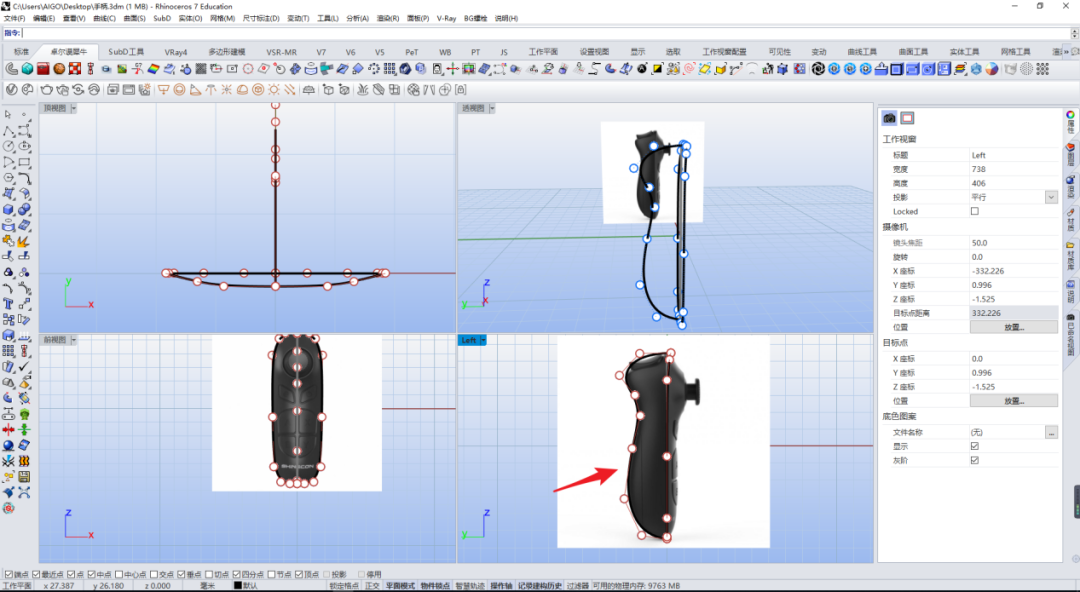

01、首先需要先将前视图和左视图对好，我们需要对图到同一高度上。

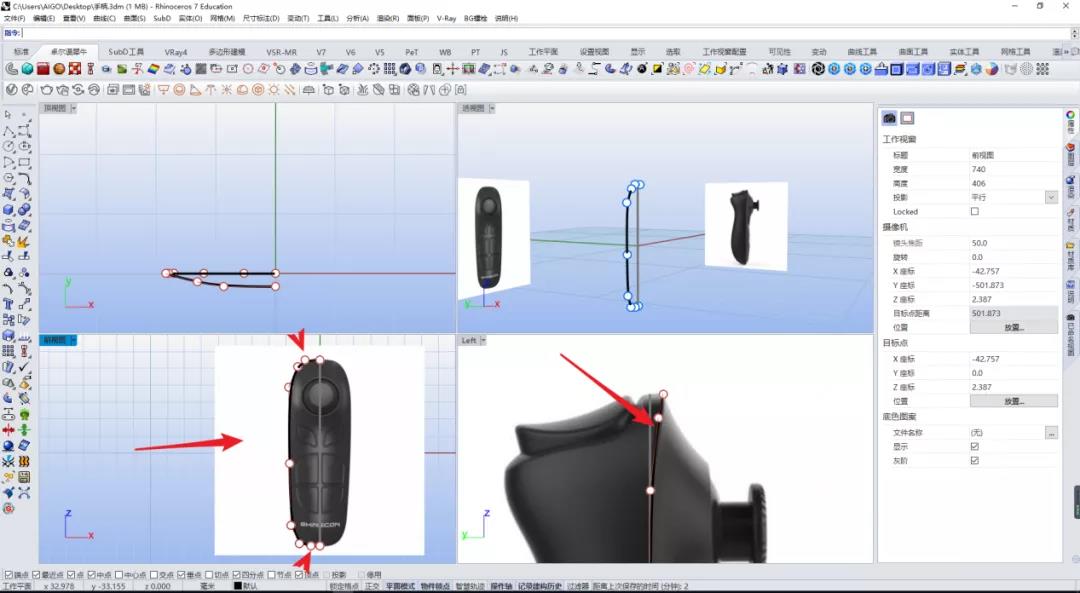

02、先画出模型的轮廓线，注意这里我们使用的是3阶9点的线段，注意空间造型。

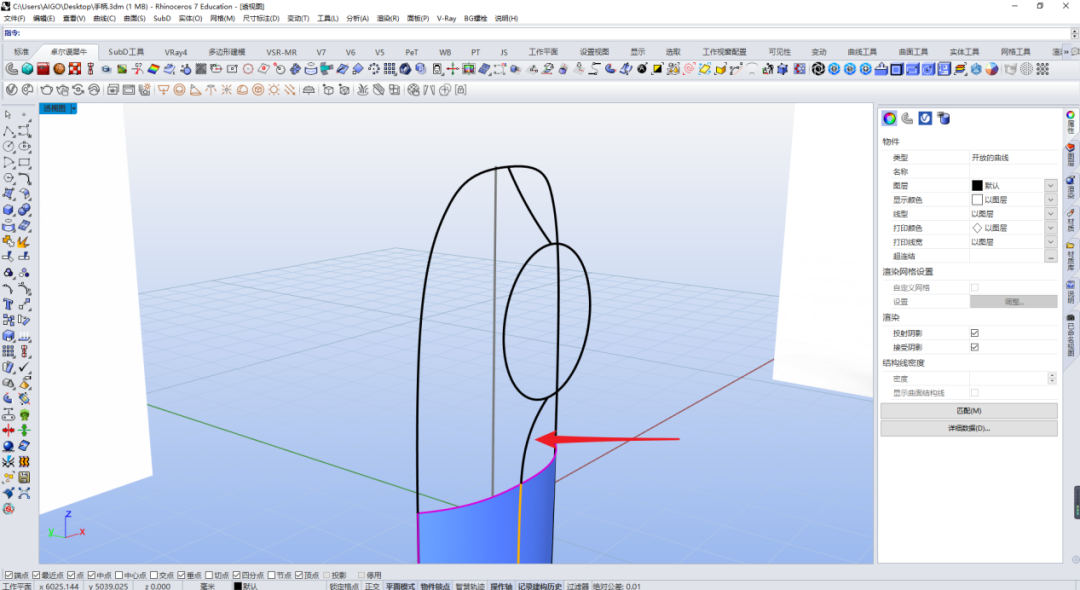

03、画出中线位置的轮廓和圆的位置。

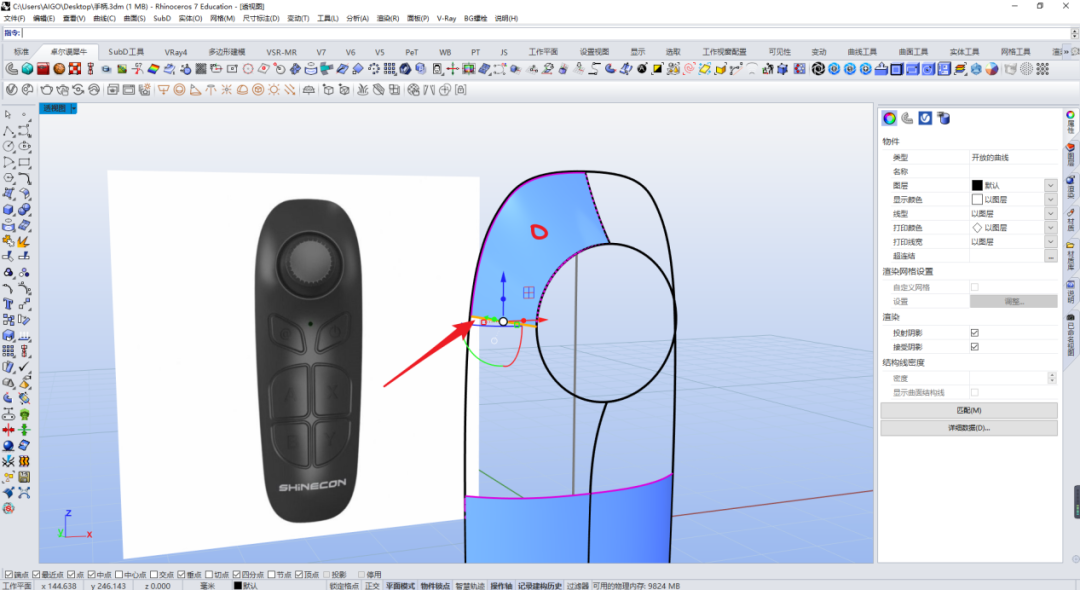

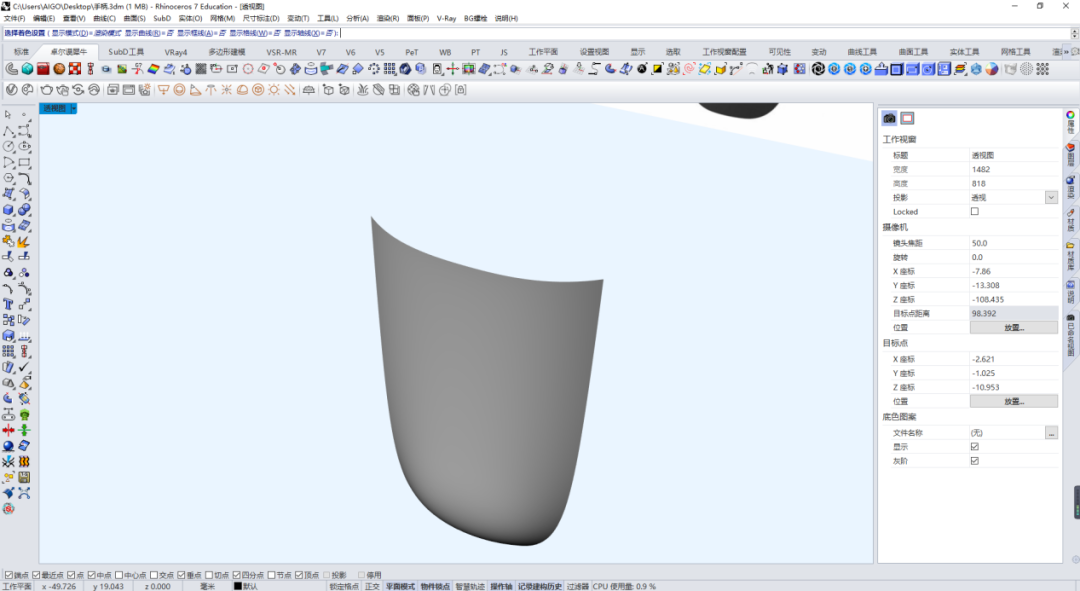

04、将最轮廓线从中间切断下方的3根使用放样的命令生出曲面。

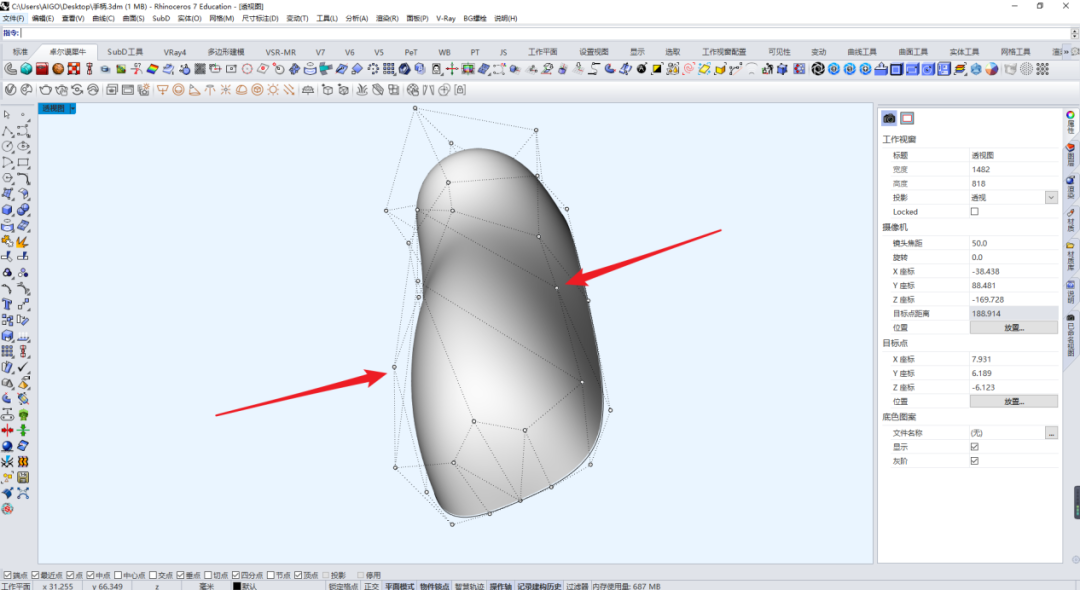

05、打开曲面控制点调整这个放样面的造型。使得整个造型偏方。

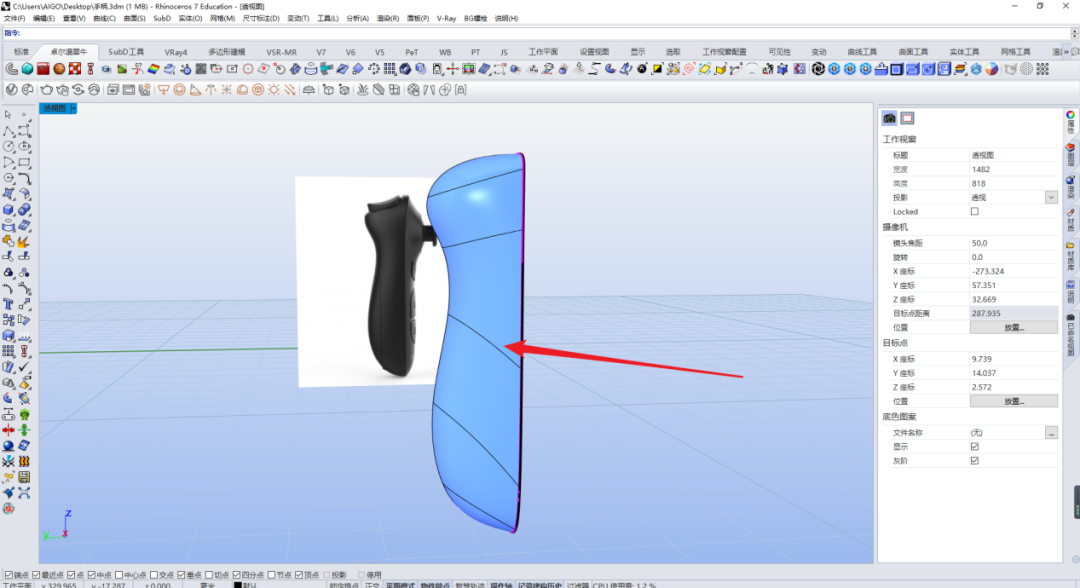

06、调整完成之后把上方线段重新匹配下方面的结构线。

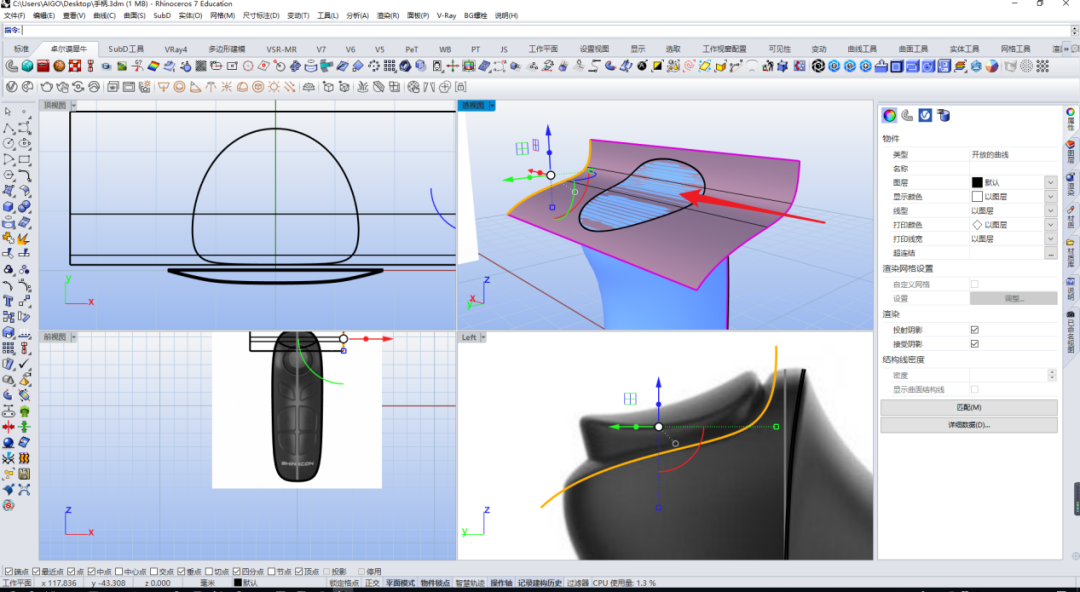

07、画出中间的线段，利用双轨做出上方的四边面。

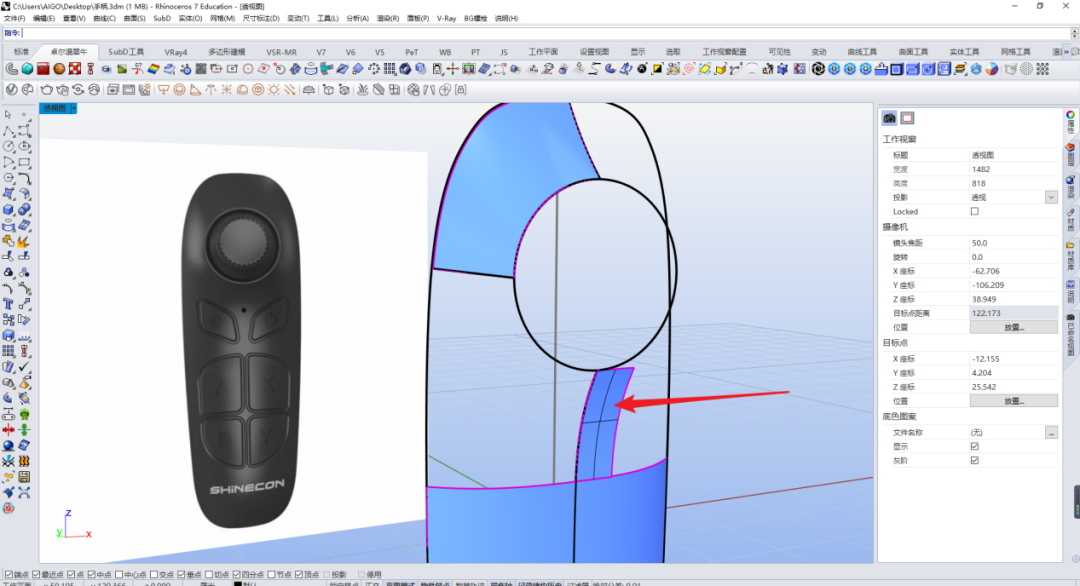

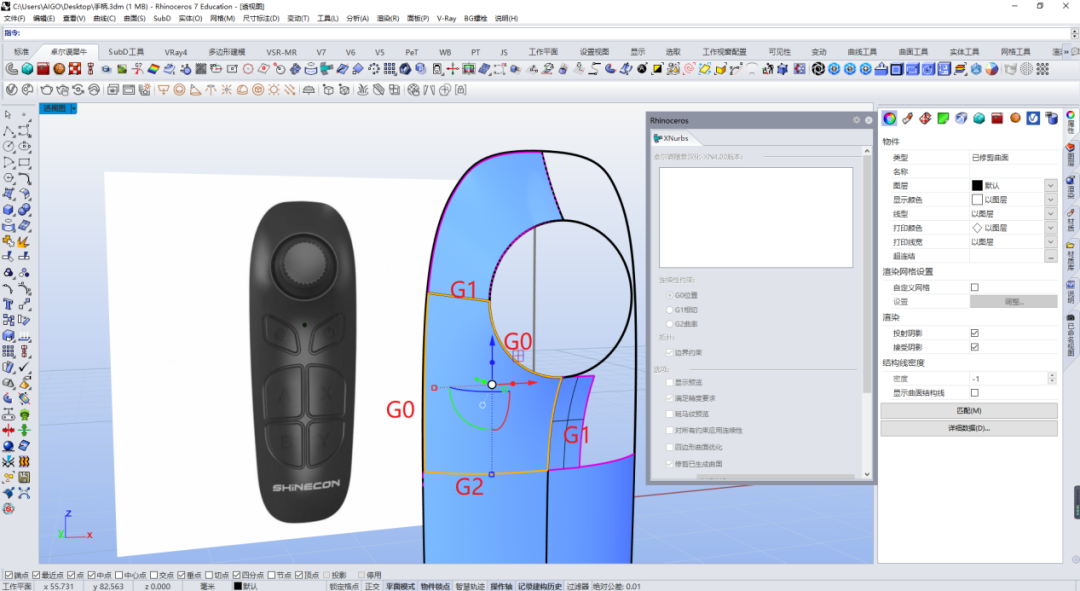

08、先利用中间的线段拉伸做出辅助面，再利用xnurbs生出中间的五边面，注意每个边缘的连续性。

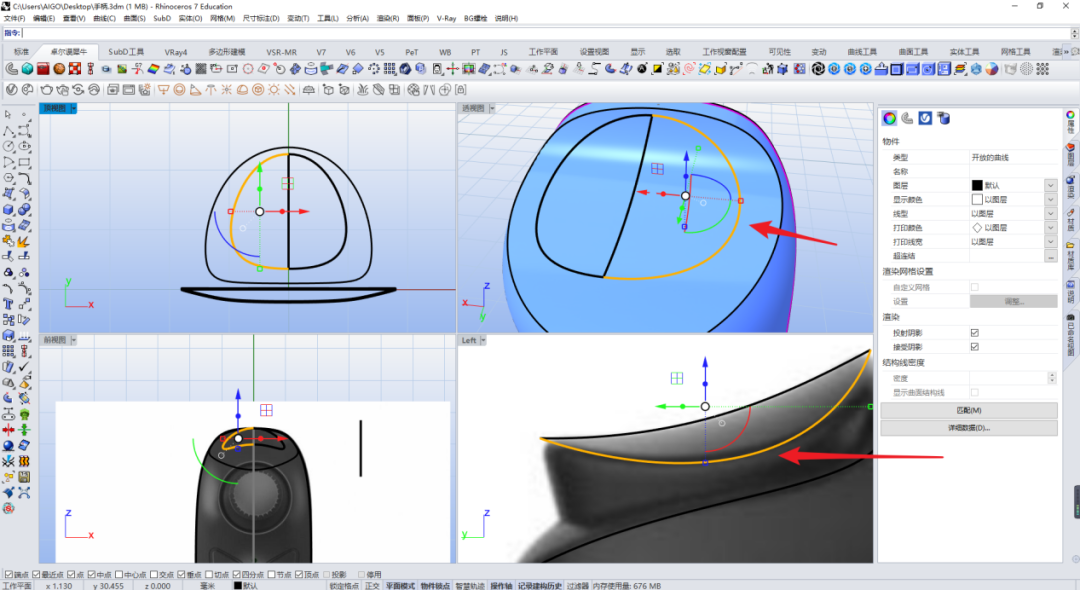

09、用和第一条边缘属性一样的线段画出后盖的边缘线（3阶9点）。

10、利用放样得出曲面。

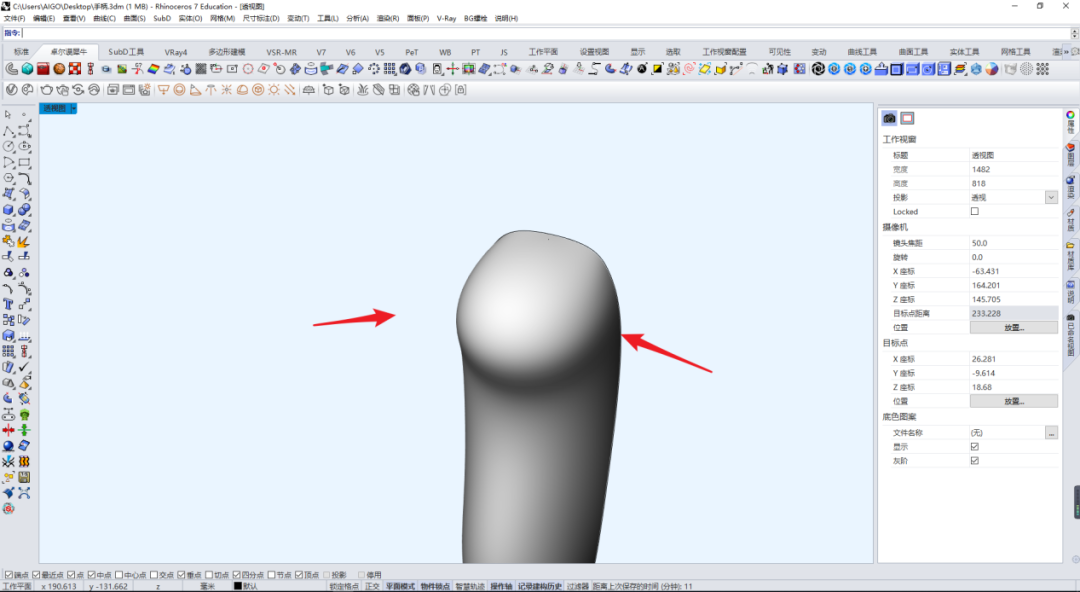

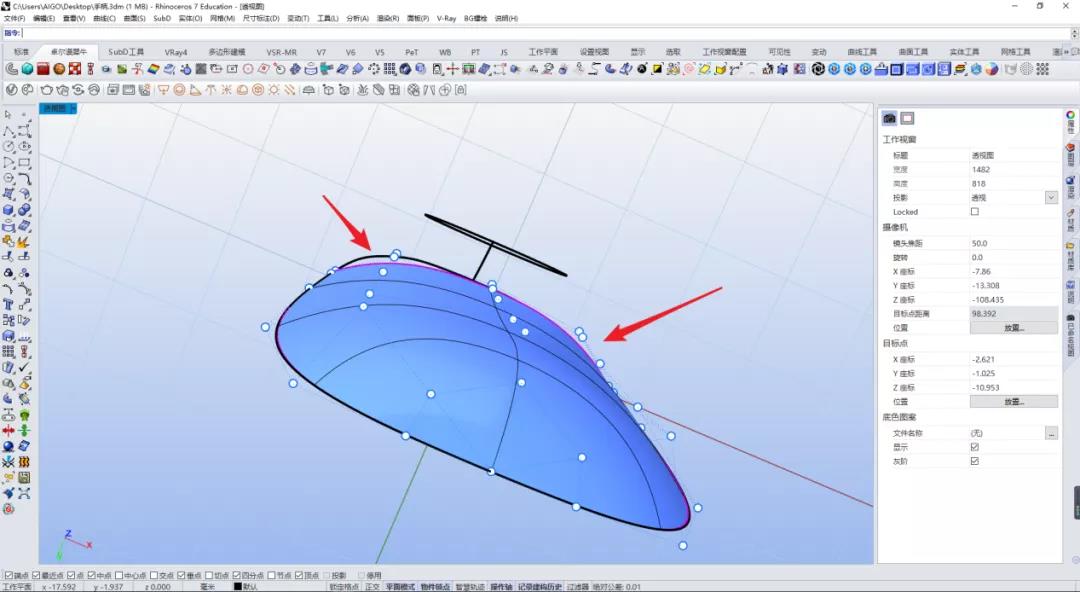

11、调整放样面的趋势使得整个造型更加饱满。

12、画出需要切掉的线段拉伸出曲面布尔差集掉体的上方。

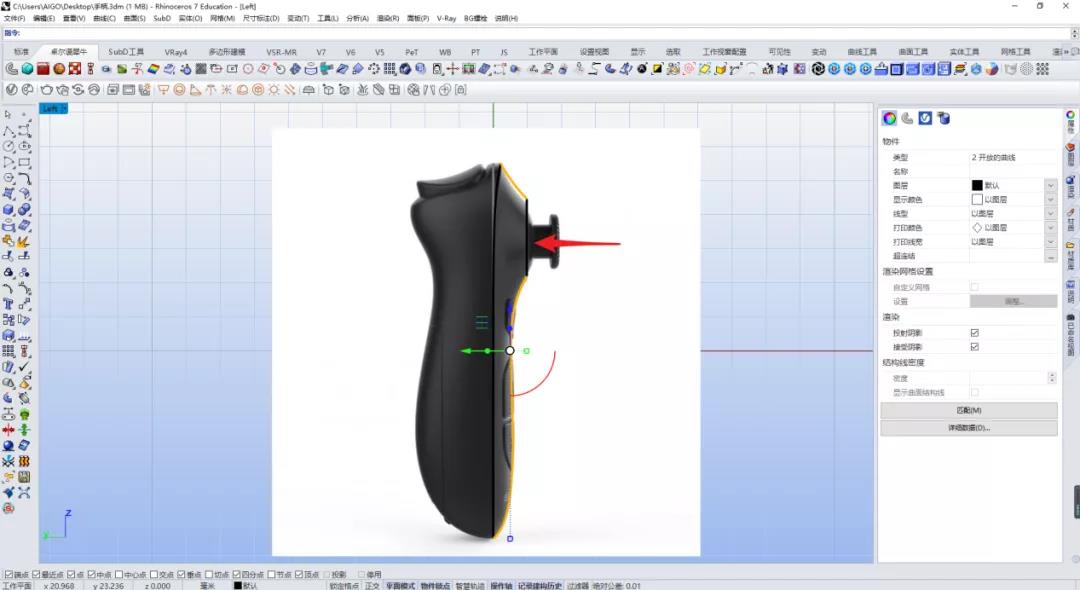

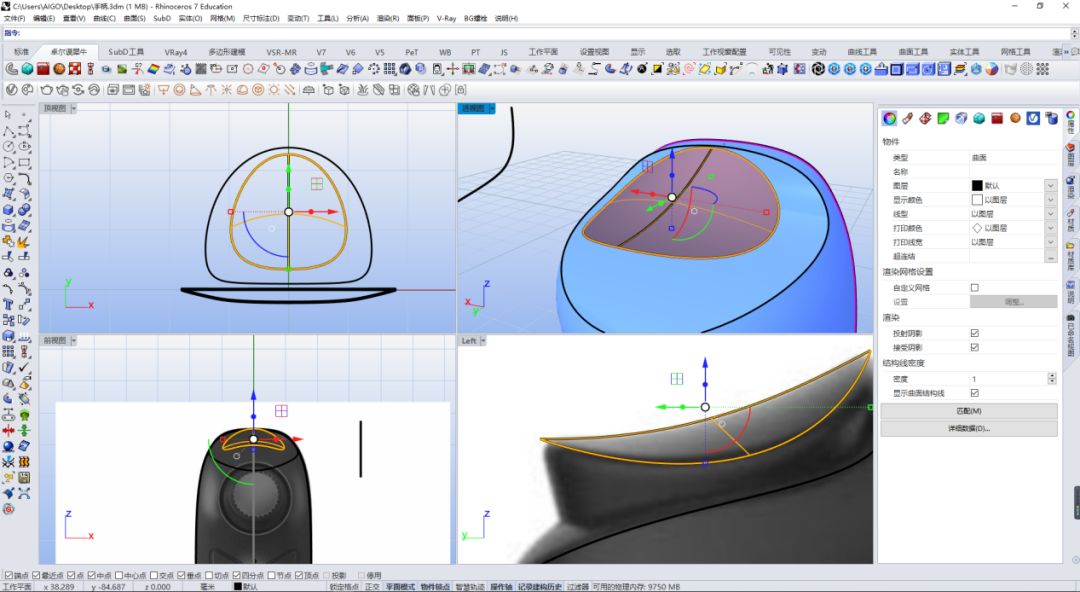

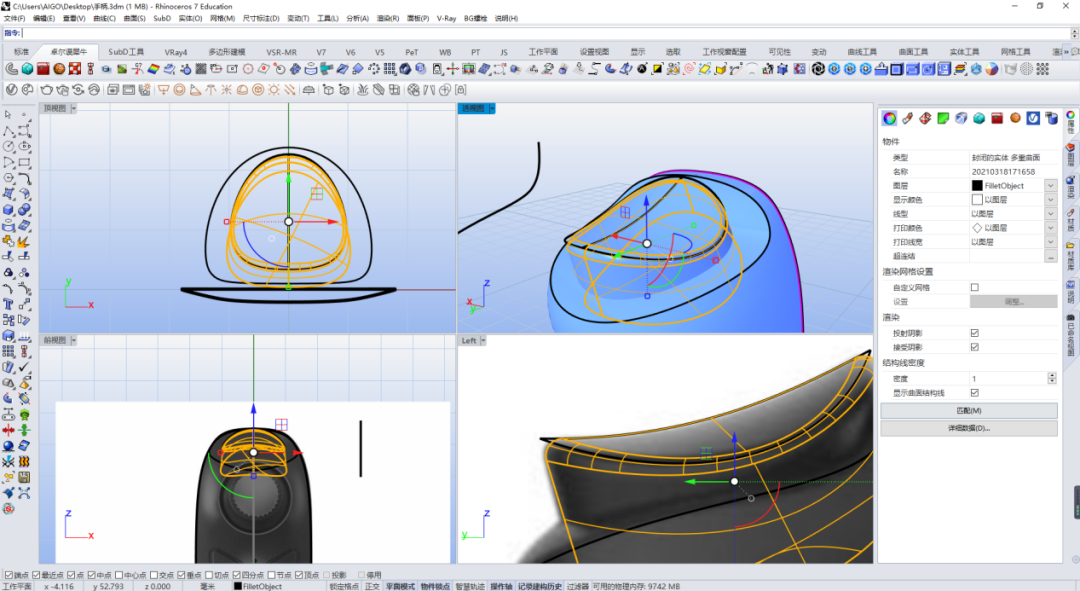

13、开始做上方的按钮，画出需要放样的3根线段。

14、利用放样生出曲面。

15、做出厚度并倒角。

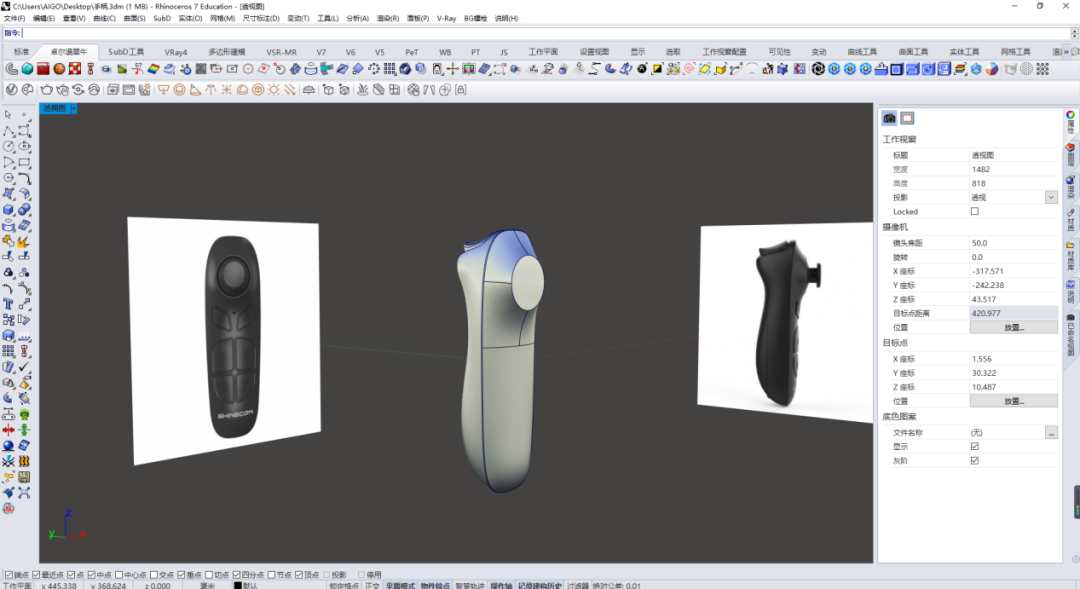

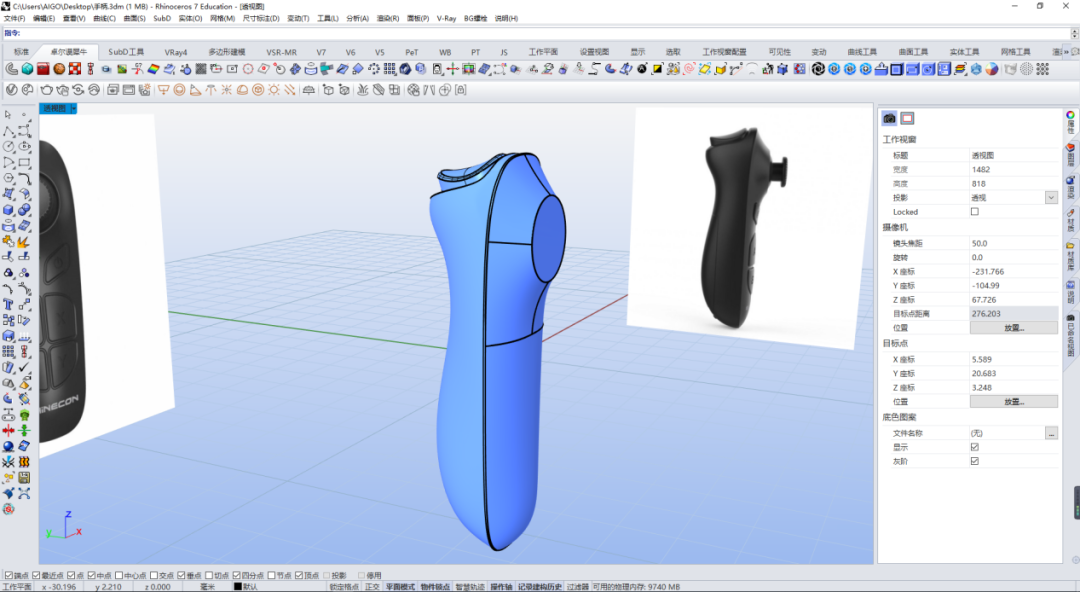

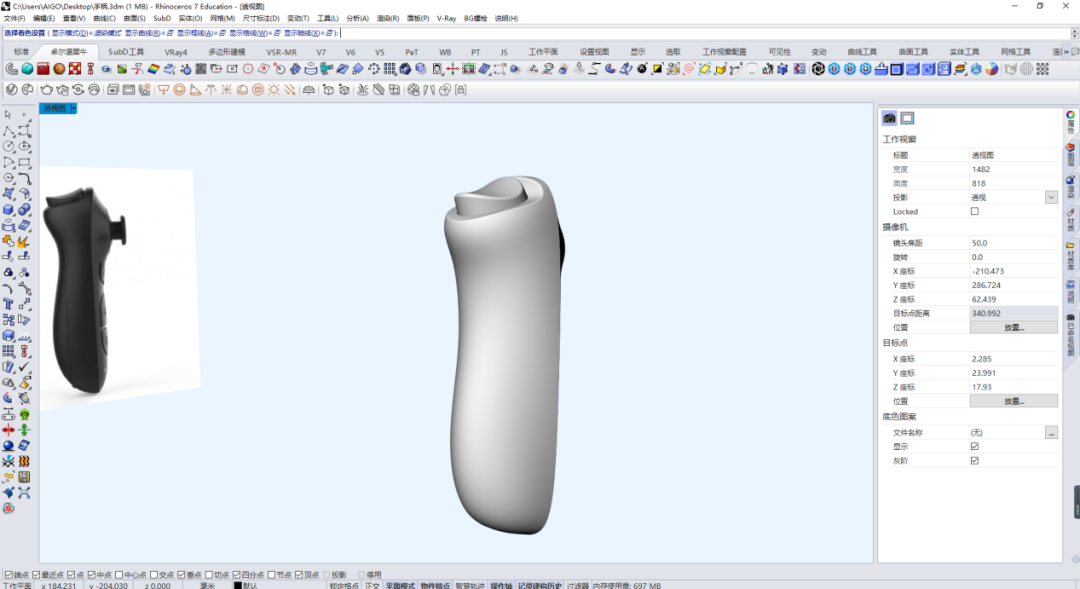

16、到这里大面就做好了，效果如下。（详细步骤请观看视频教程）
