【教程】Rhino犀牛7椅子建模（含模型领取）
犀牛建模教程
建模分析
1、画出空间线；2、通过双轨扫生成椅子的主体面；3、对主体进行倒角；4、细节调整。
建模步骤

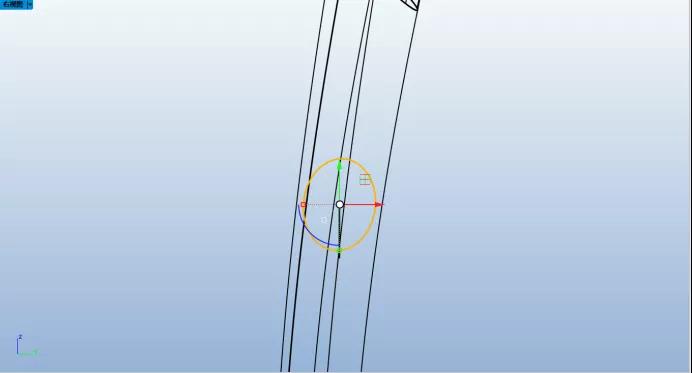

02、可以从右边的椅腿开始进行建模，完成一半后镜像处理即可。画出三个椅腿造型的圆圈，调整好角度、大小。
03、把做好的三个圆圈进行放样，此时可以开启记录构建历史，方便调整造型。
04、接着从椅腿的四个四分点出发，用5阶8个点的曲线画出椅子框架的轮廓线。此时注意线的对称关系，以及四根线上的点尽量一一对应。

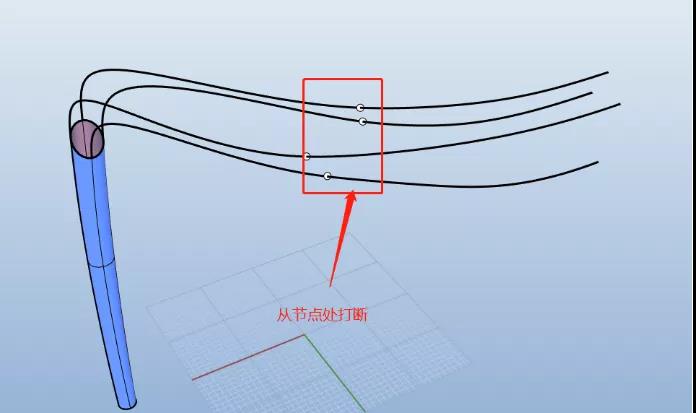

05、接下来一一从四根曲线的节点处打断（这样可以得到5阶6点以及5阶7点这样的简洁曲线，方便调整造型。）

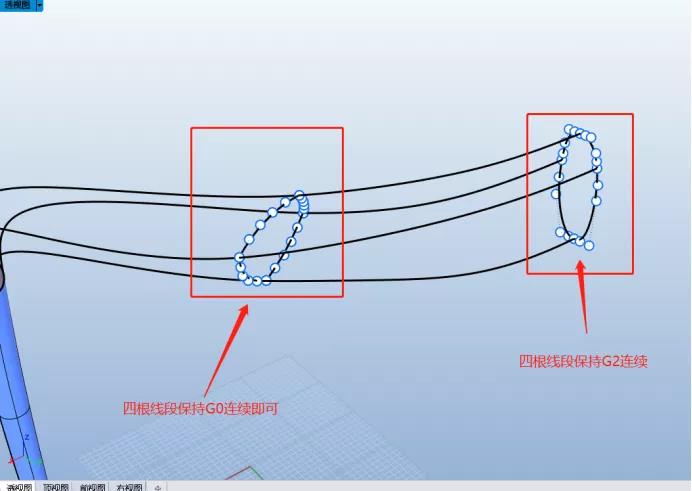

再从打断出一一作出5阶6点的断面线，中间的线保持位置的连续关系，末端的线保持曲率的连续关系。

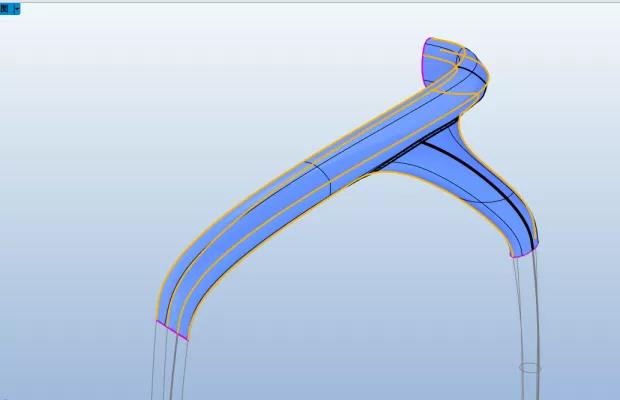

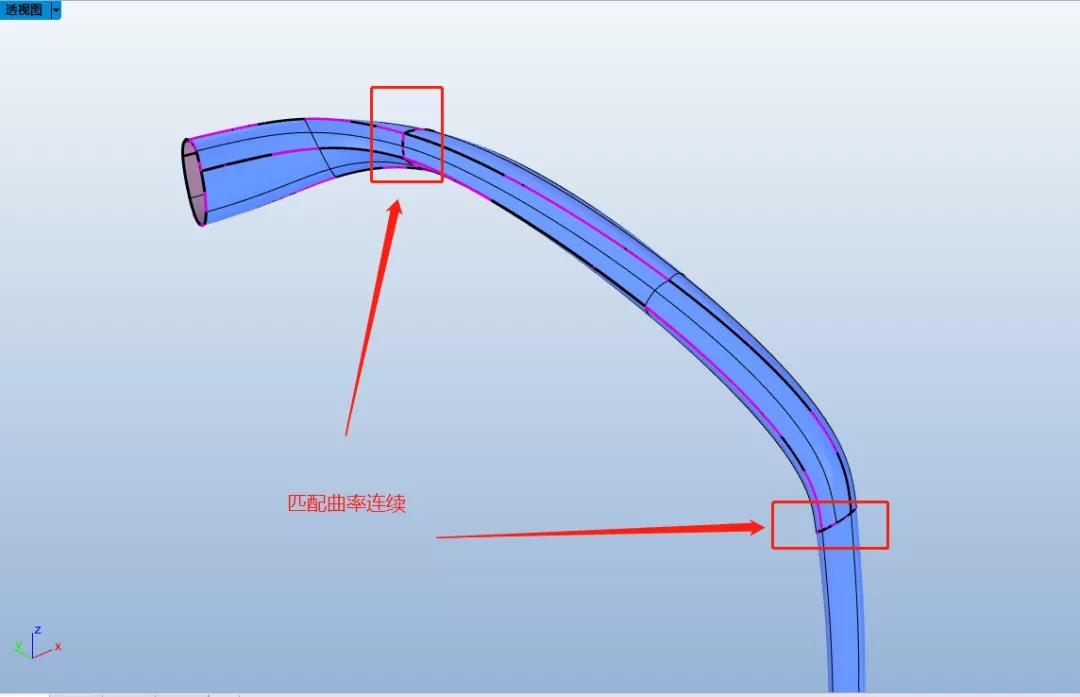

06、接下来把得到的一组线一一进行双轨扫生面，得到椅子主体的造型面。把得到的曲面一一进行匹配。

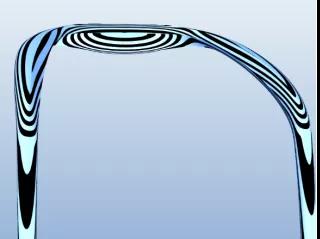

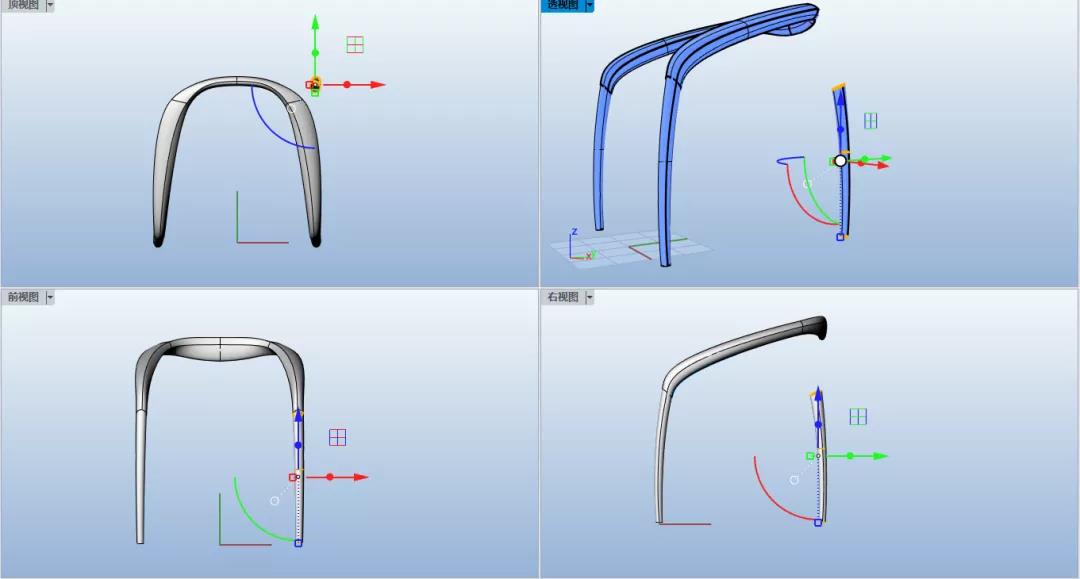

07、匹配好后镜像一份，注意曲面的对称性，此处可以使用斑马纹进行检查。
08、接下来可以进行另一条椅腿的建模。此处把前面的三个圆圈镜像复制一份过来调整角度即可。

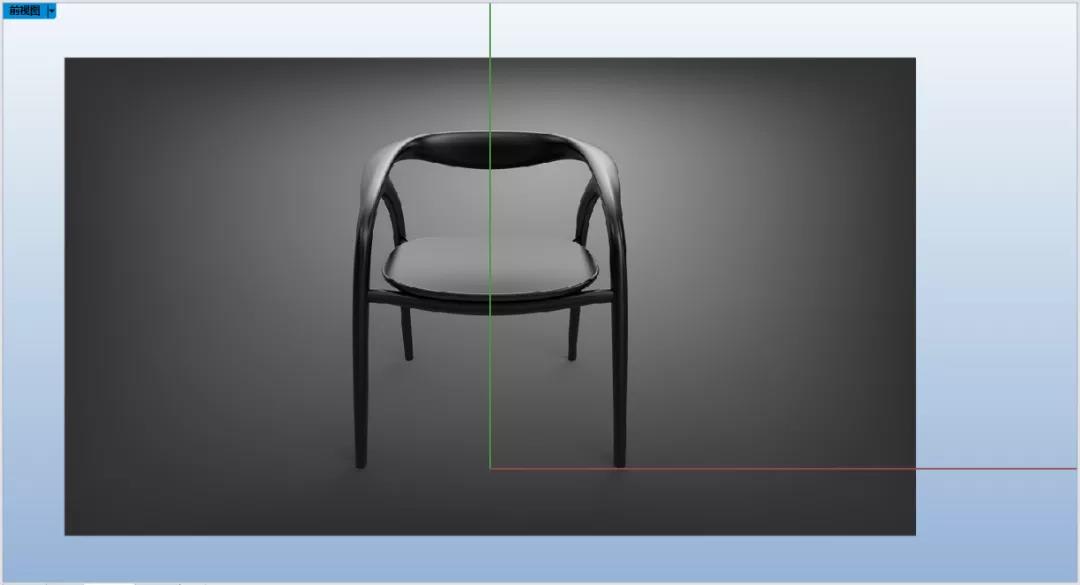

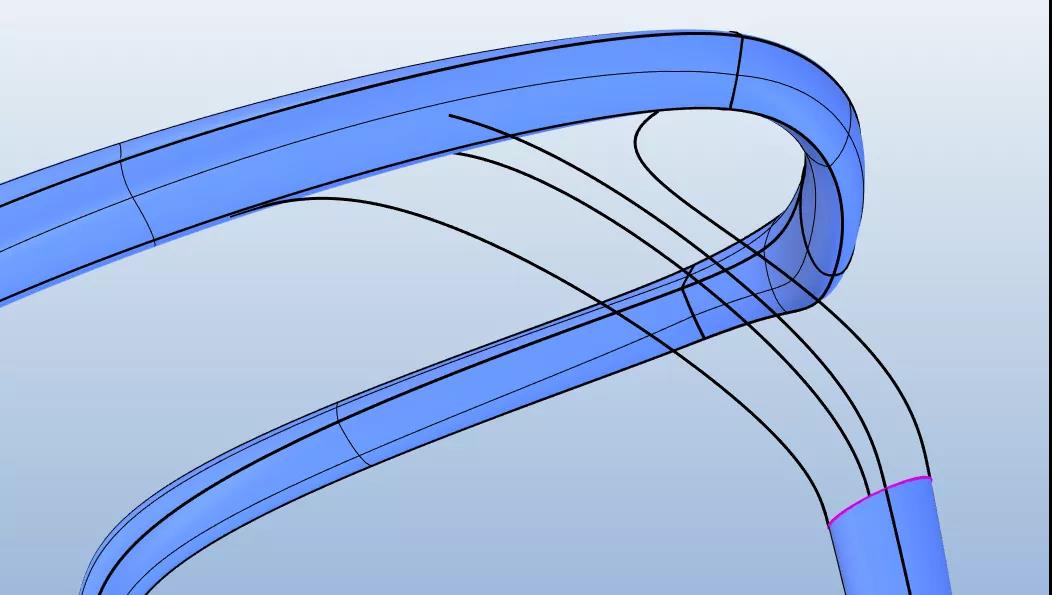

09、接下来从新的椅腿的四个四分点出发，做出后椅腿上部的轮廓线，注意与参考图片进行对比，调整好造型。

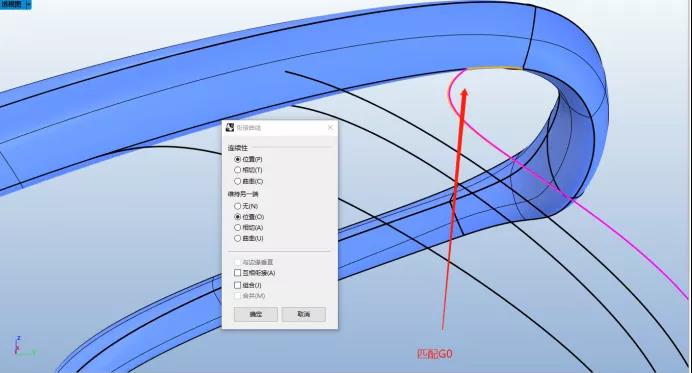

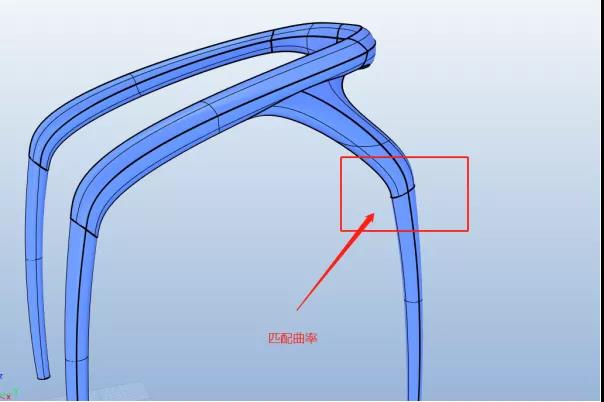

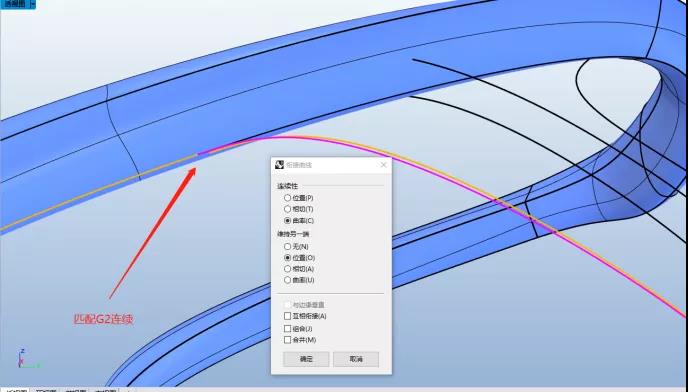

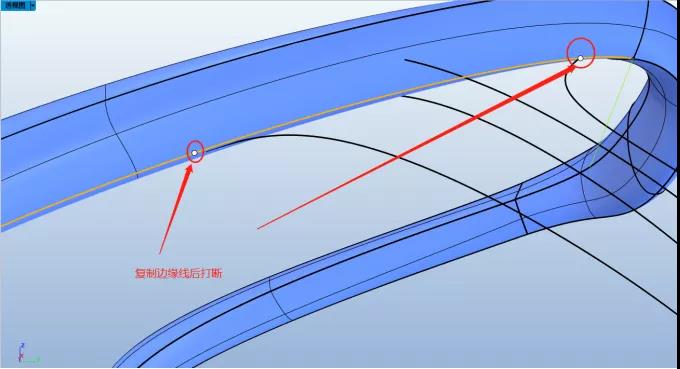

10、复制前椅腿上与后椅腿相接处的边缘线，在合适的地方打断，方便后椅腿的轮廓线与前椅腿进行接应，匹配。此处按照参考图，只需前段匹配曲率即可，其余地方可匹配位置。

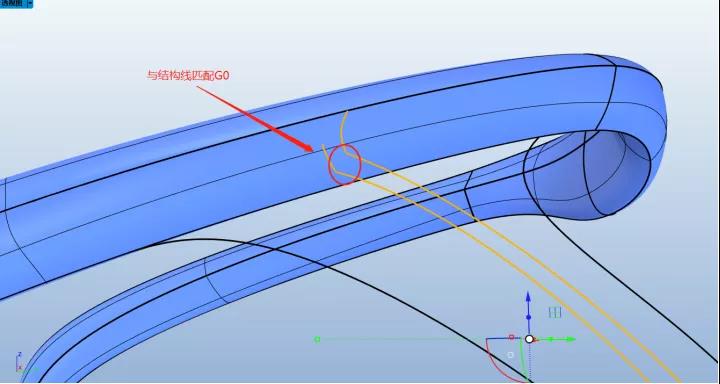

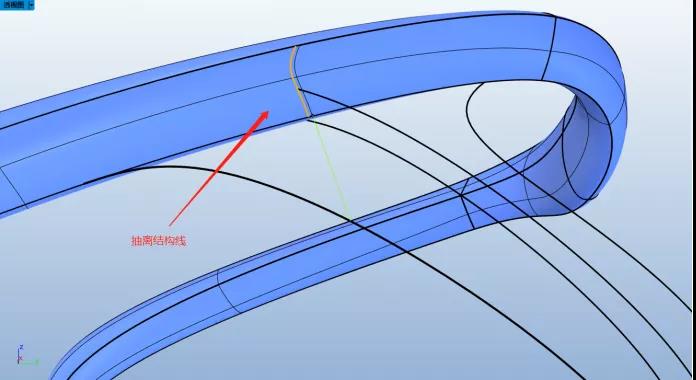

11、从前椅腿与后椅腿相接处的侧面抽离结构线，在合适的地方打断（如中点），然后以同样的思路将后椅腿的轮廓线匹配上去。

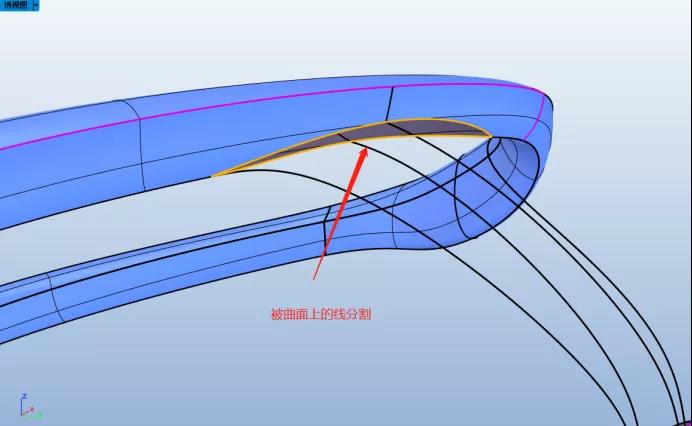

12、接下来在两个侧面处分别利用匹配的三个连接点进行曲面画线。得到的线对侧面进行切割。

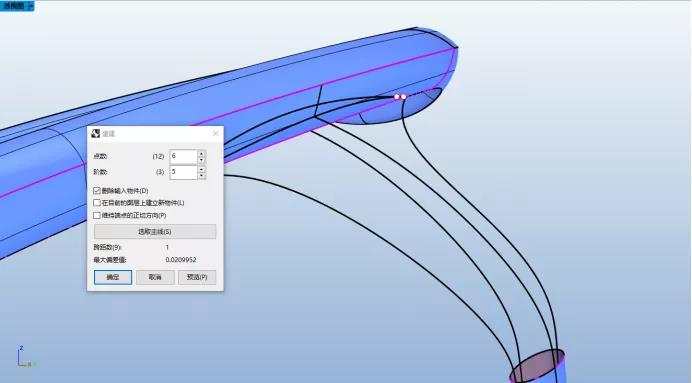

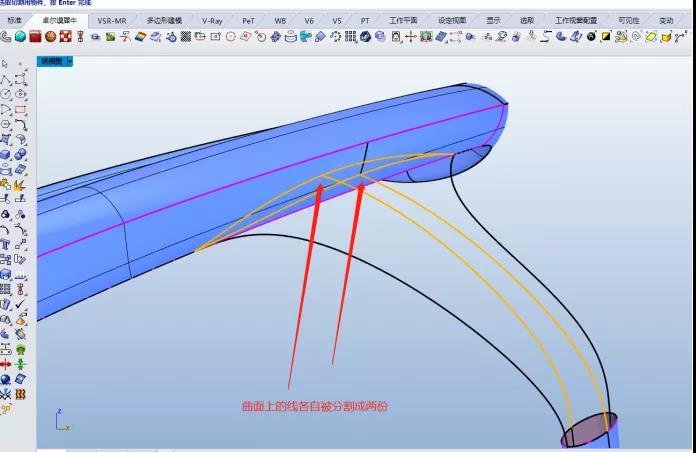

13、接下来用两侧的轮廓线分割这两条曲面线，并分别重建成5阶6点。

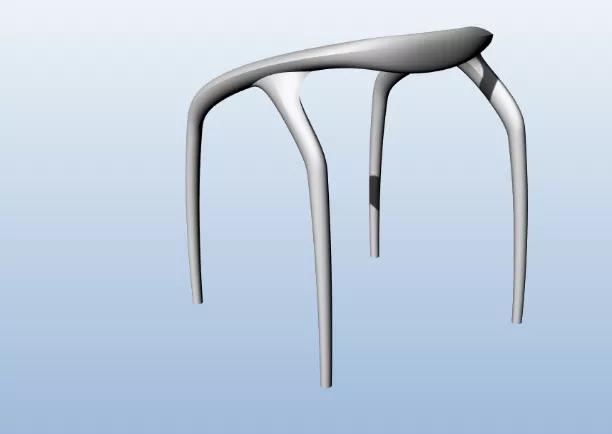

14、得到的一组线条分别进行双轨生面，匹配好连续性后将所有面组合并镜像一份，检查对称性。到此椅子的主体部分造型已经完成，可以进行倒角处理。

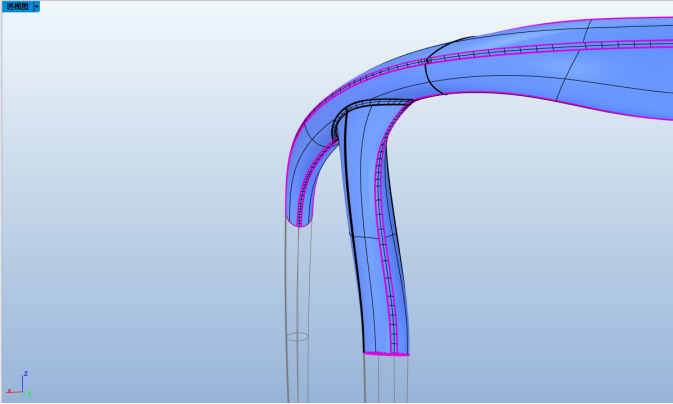

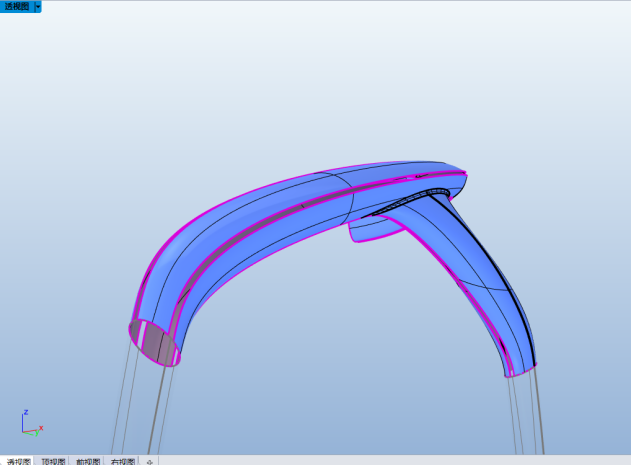

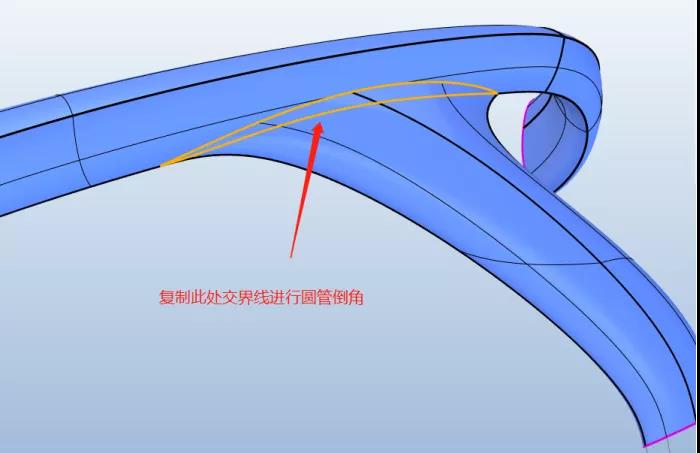

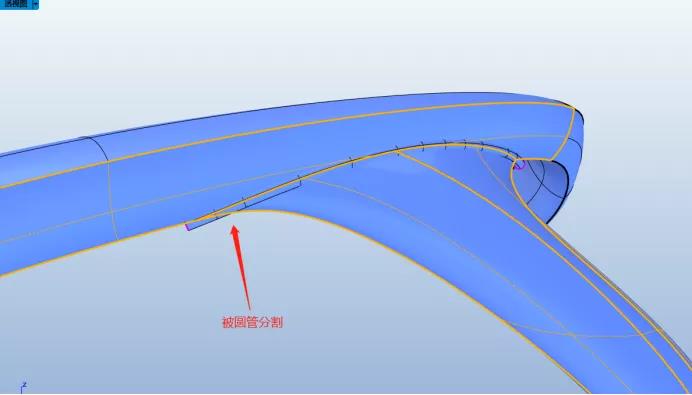

15、接下来首先对交界处进行圆管倒角。先复制一侧的交界线，生成圆管对曲面进行切割。

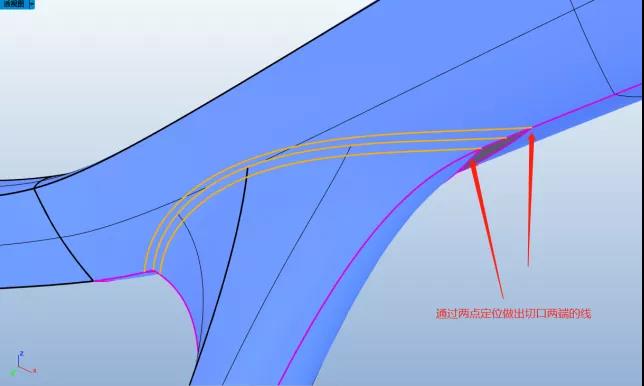

16、另一侧为了保证切口大小一致，不进行圆管切割，而是将交界线通过两点定位（此处勾选复制以及三轴缩放）的方式做出切割线对曲面进行切割。

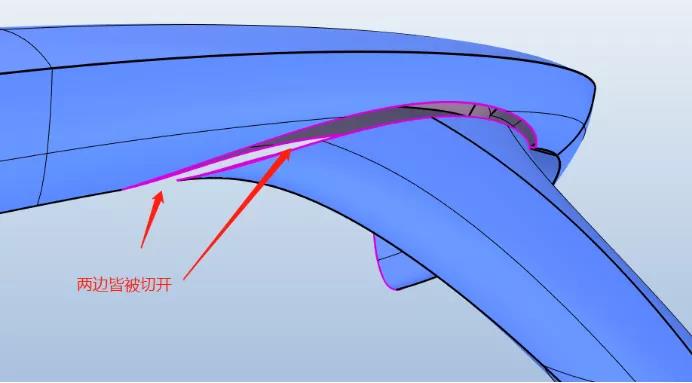

17、接下来将后椅腿的两个侧面处的交界以同样的思路切割开来。并用曲面混接指令进行倒角处理。

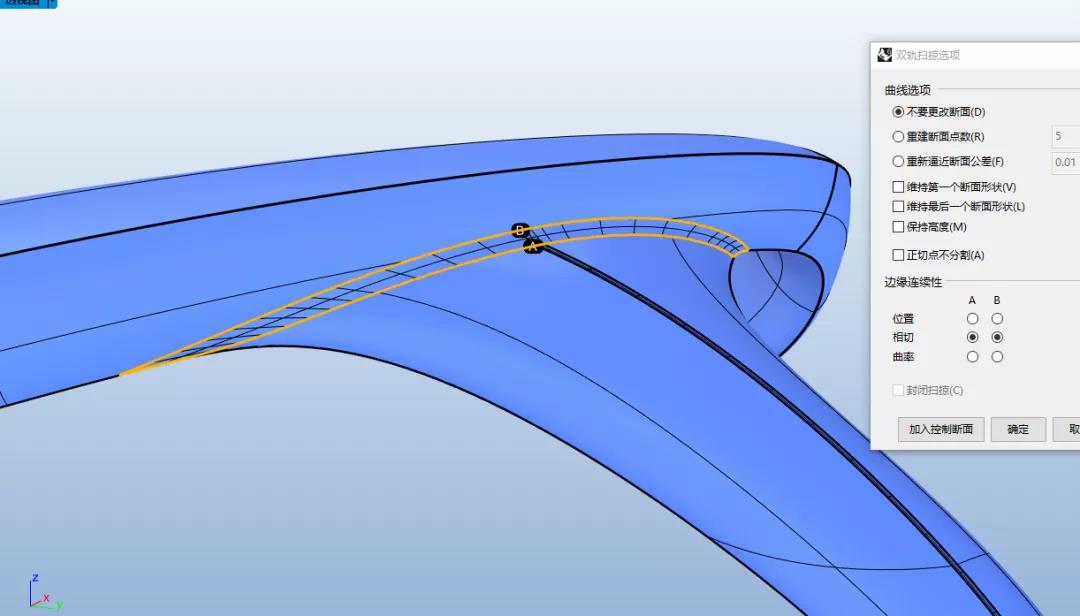

18、混接后椅腿与前椅腿连接处的曲线，通过双轨扫把连接处的面做出来。

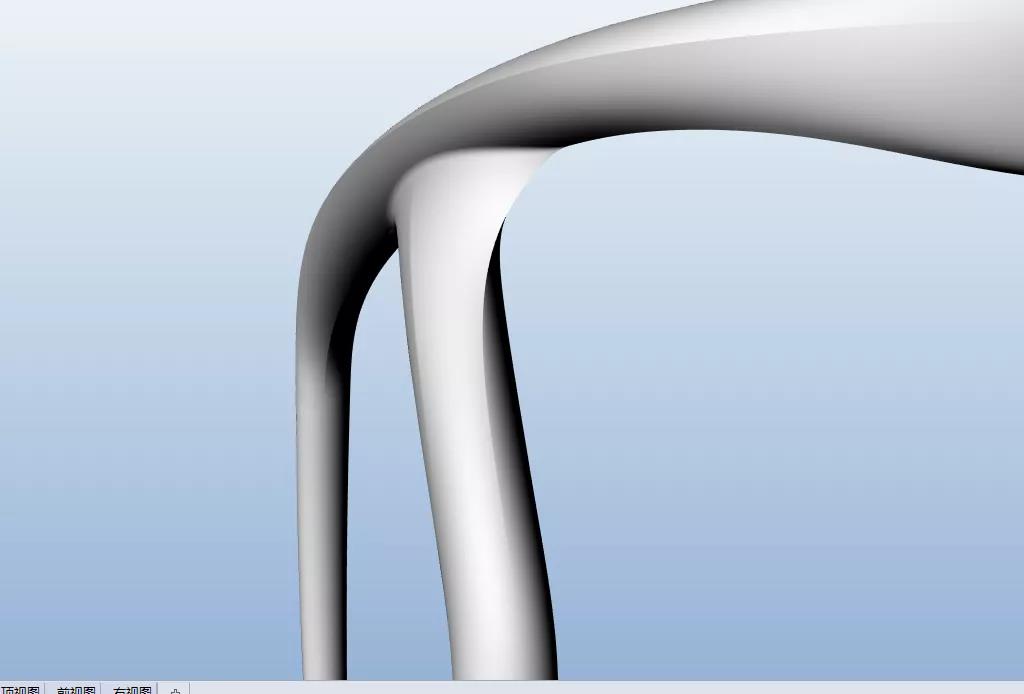

19、连接好后可以适当地对连接面进行调点，但要注意保持连续性。调整好后效果如图。
20、接下来复制剩余需要倒角部分的边缘线生成圆管，进行切割。切割后一一混接曲面进行倒角。

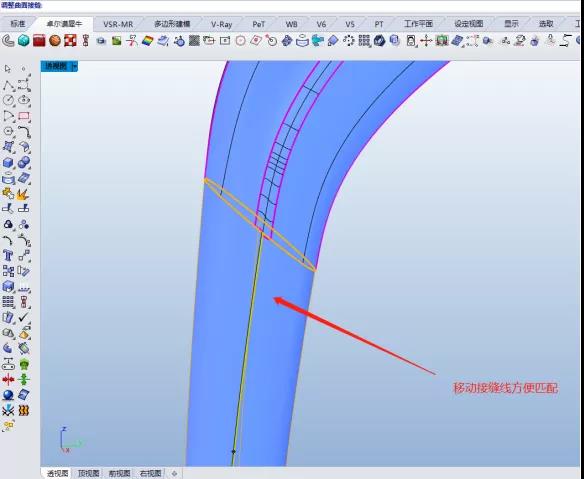

21、接着将混接面一一匹配到椅腿的底部，若遇到单边匹配双边的情况下可以使用移动曲面接缝线的指令处理。

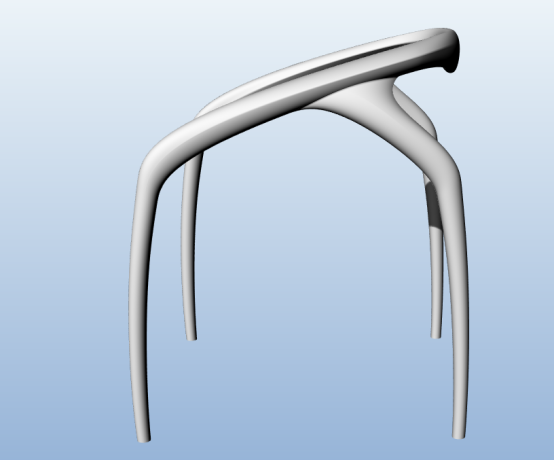

匹配好后整体组合，镜像到另一侧检查对称性，此时主体部分已经建模完成，接下来完善细节即可。

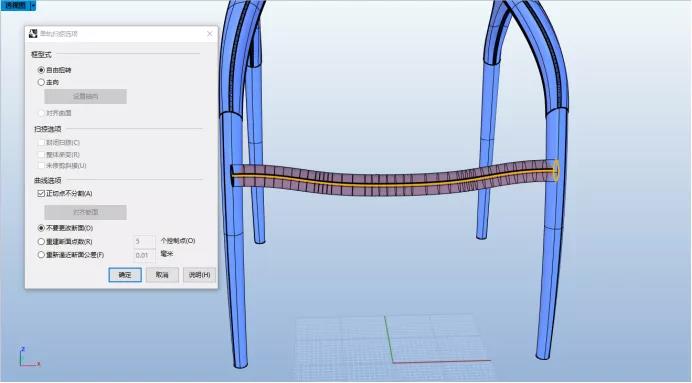

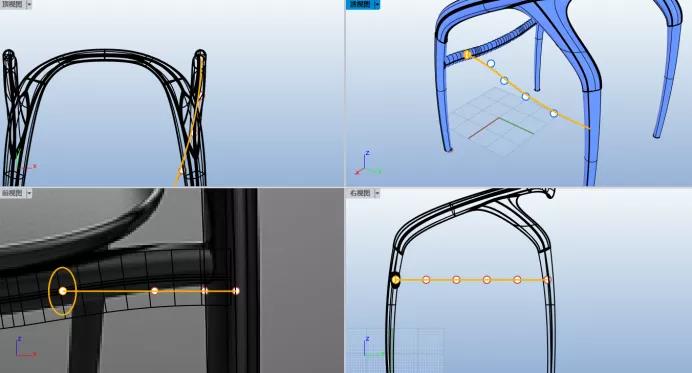

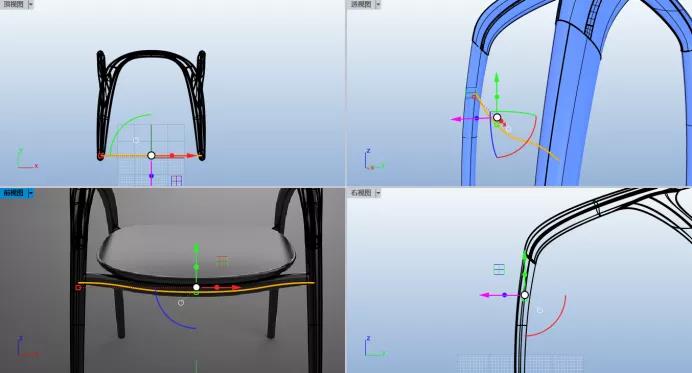

22、接下来对椅子的承重条进行建模，在前视图画出承重条的造型线。并在侧视图用椭圆画出截面线。得到的线进行单轨生面处理，再用曲面加盖指令做出封闭的实体。

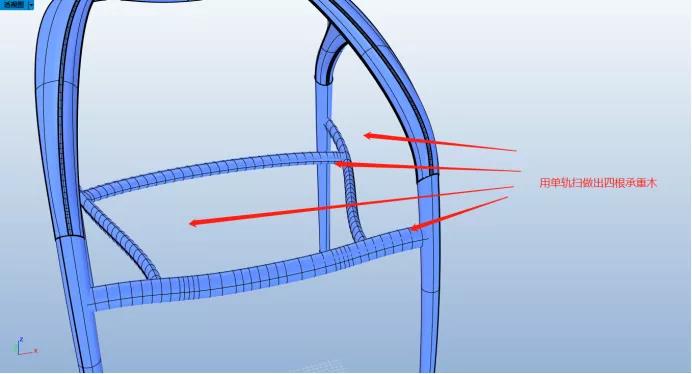

23、接下来以同样的思路，把剩余的承重条一一生成出来。

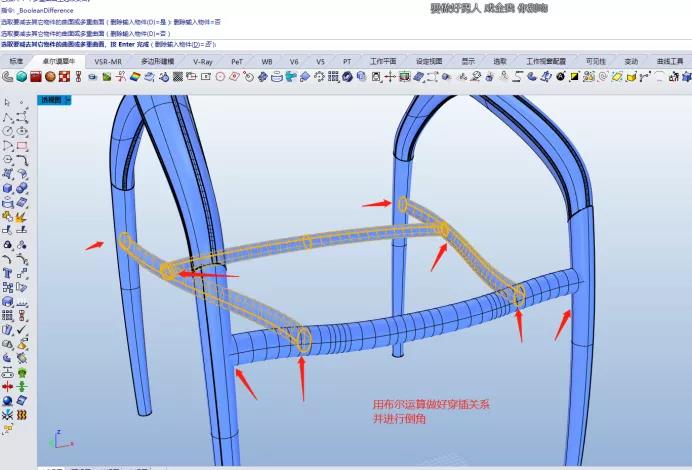

24、接下来用布尔运算做出承重条与椅子之间的穿插关系，并进行倒角处理。

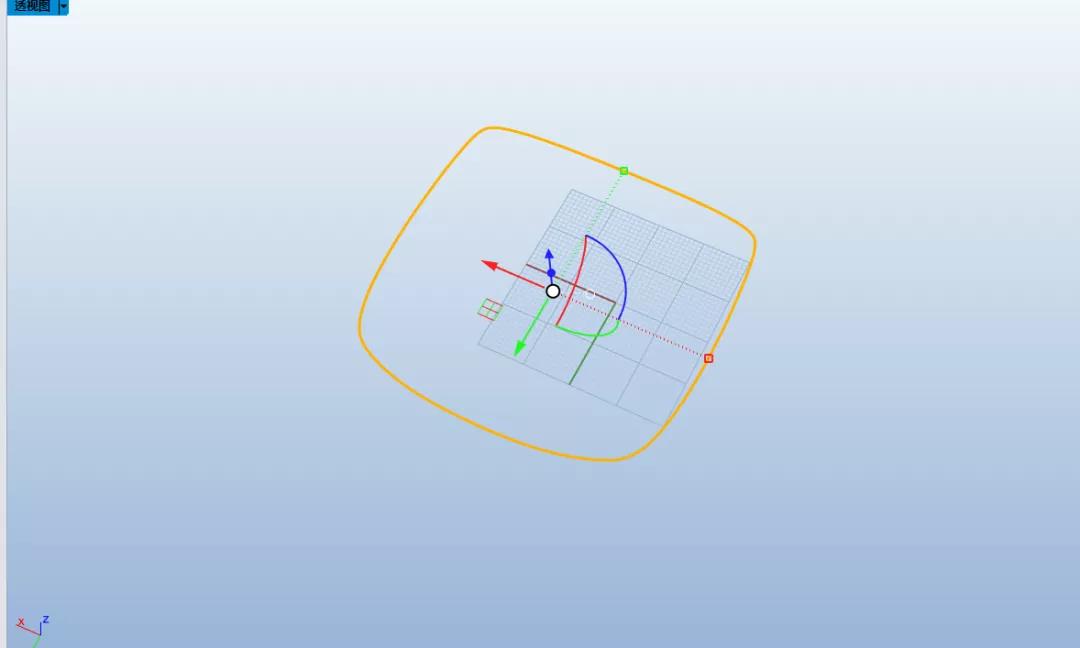

25、此时就只剩下椅面的建模了。先在顶视图画出椅面的轮廓线。并挤出成实体（椅面厚度）。

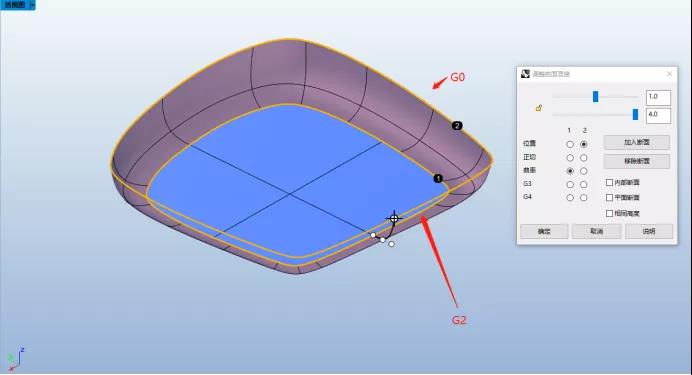

26、挤出的实体抽离掉侧面，并把底面缩小，方便生成侧面混接面。

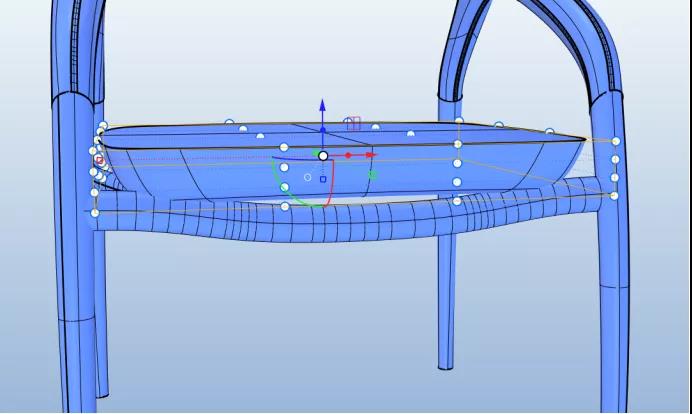

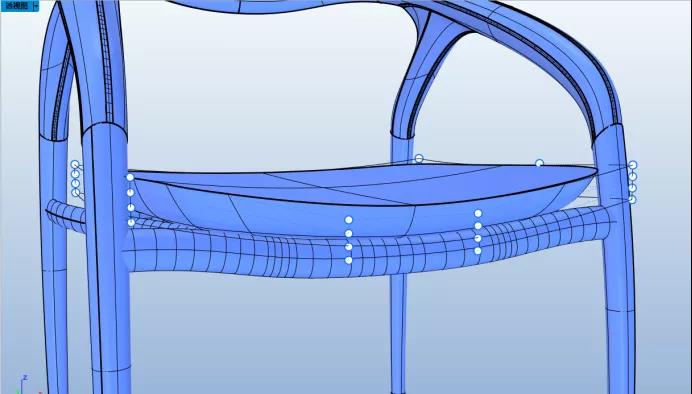

27、接下来使用变形控制器对椅面造型进行调整。此处使用边框方块进行调整（此处可以把变形改为快速，维持结构改为是）。调整边框方块上的点以得到椅面的造型。

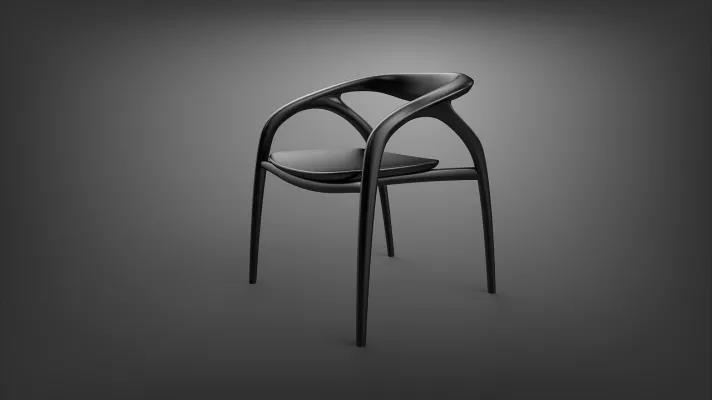

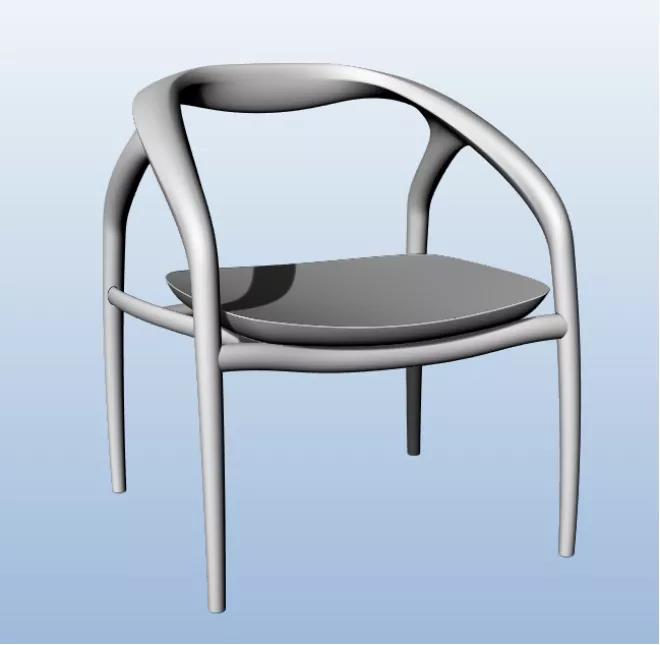

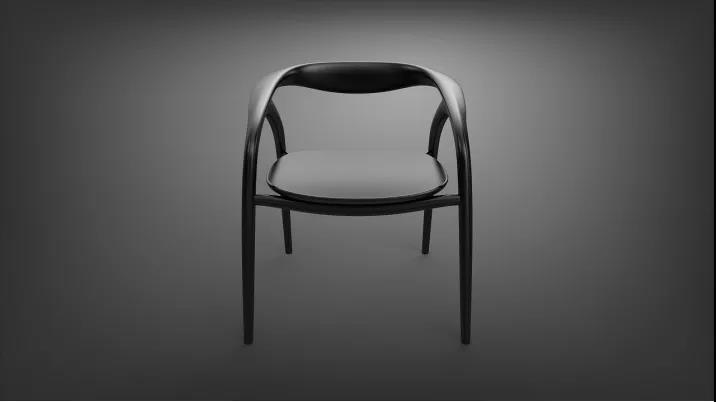

28、最后可以把椅腿的底面封上并对剩下的所有地方进行倒角处理，椅子的建模就到此完成啦。完成后效果如图。
