（图文+视频）AE野教程：Plexus入门案例粒子科技小球制作方法

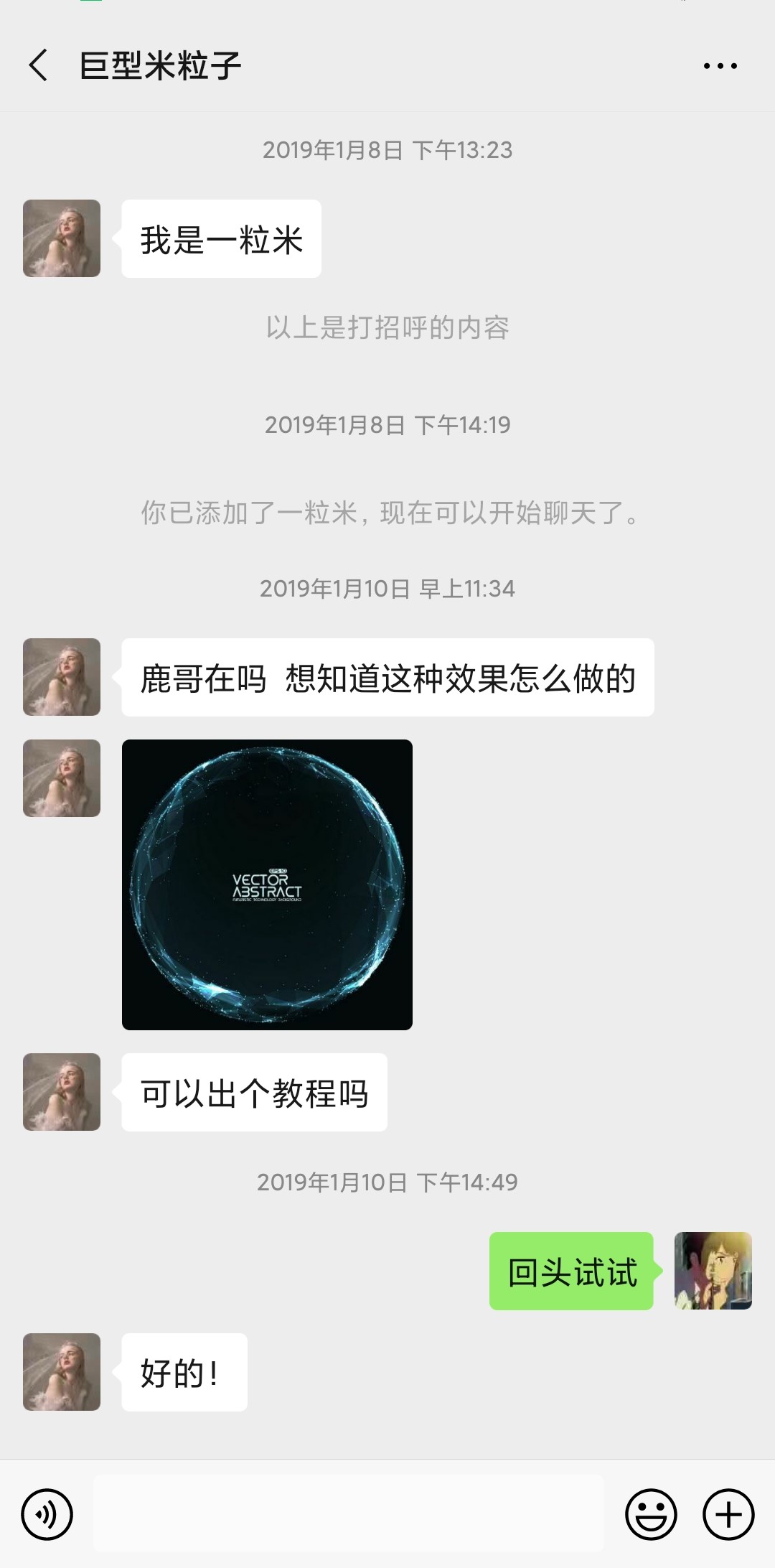

这是很早之前鹿友问的一个问题了，那会儿还没开始学习AE，如果非要用AI来做当然可以，但是确实就太麻烦太没效率了。

所以之前写复相叠影效果的时候，有鹿友说现在出个图都得启动AE了：

点击图片阅读原文

再比如之前写的织毛衣的效果，用PS做就是各种选区蒙版，麻烦死了：

点击图片阅读原文

但是如果用AE的话，直接使用效果-生成-CC Threads滤镜，5分钟就能搞定。

虽然可能初期会有一定的学习成本，但是是一劳永逸的事情，所以鹿友们，千万不用畏惧学习新软件哦。

回过头来说说文章开始鹿友的问题，如果用AE的Plexus插件来做就是一个入门级的案例。

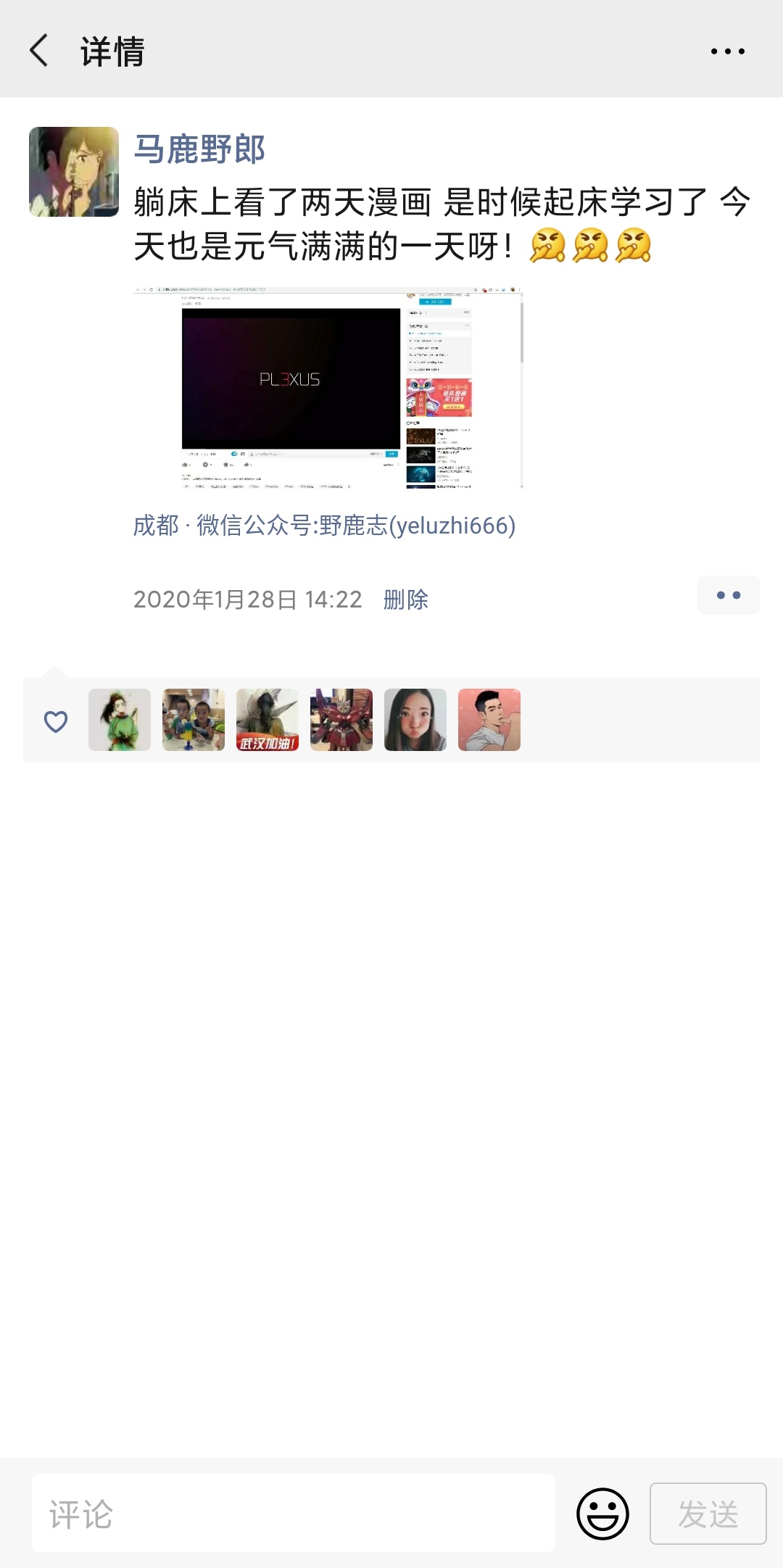

其实Plexus我是在大年初四开始，就断断续续的开始学习了：

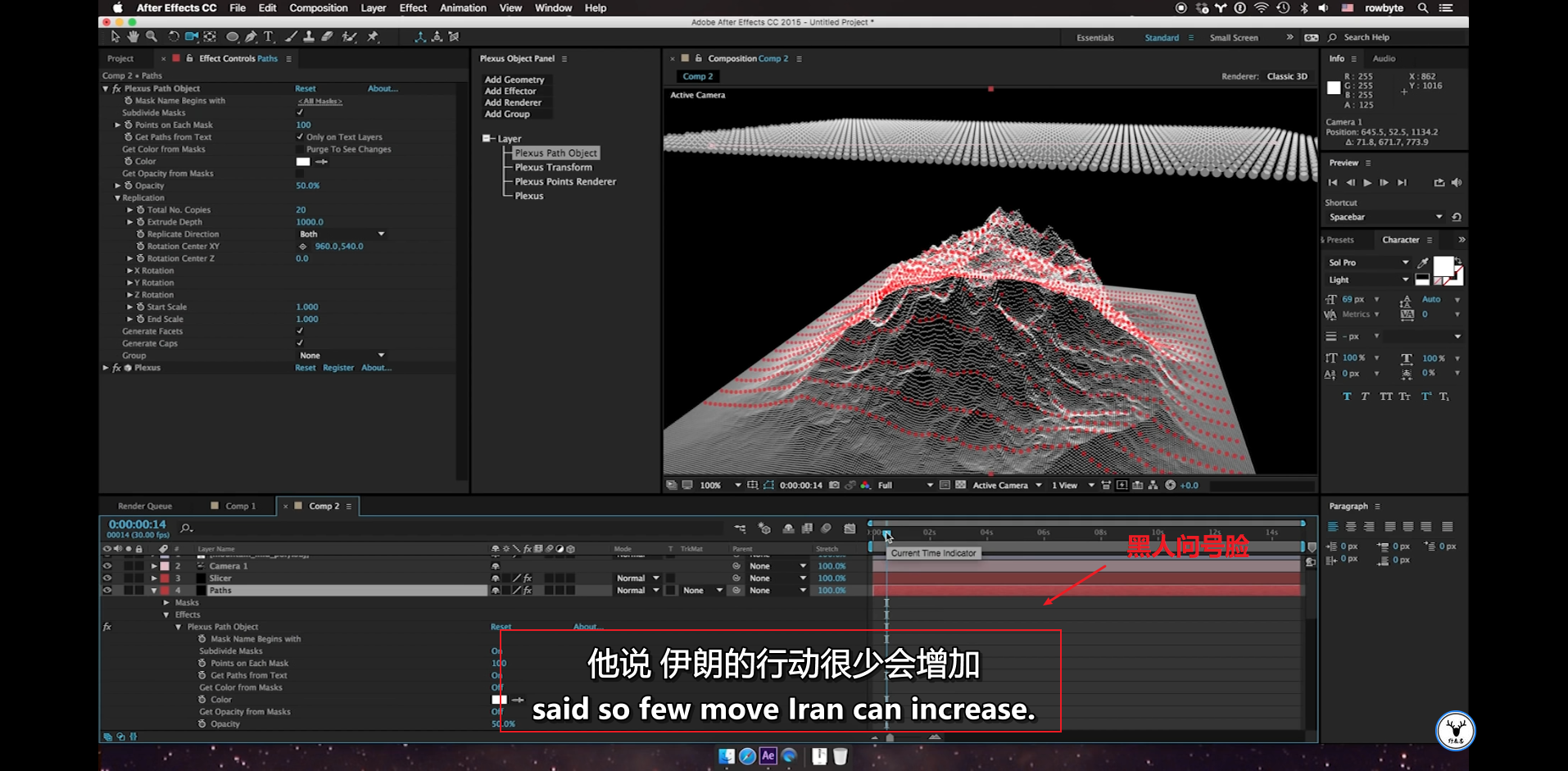

也是看的Plexus官方教程，容我吐槽一句，我学Plexus的过程会比学Particular的时候辛苦。

倒不是因为Plexus插件有多难，而是官方教程确实听的太容易打瞌睡了，并且英文有太重的口音，导致机翻出来的字幕基本可以忽略无用了，阿西BUG：

好在官方的文档还算清楚，所以结合着视频来学习还是能基本理解：

原本还是希望像写Particular那篇文章一样，把每个参数的备注以及详解都写出来。

但是考虑到这样篇幅过长，并且从之前发文的情况来看，这样写出来其实大家看的很少：

点击图片阅读原文

所以我们今天就稍微简单一点，把总体面板上的功能概述一下，详细的参数因为各个插件之间的含义是相通的，这里就不重复赘述了。

这样没有用过Plexus的鹿友也就能够直接上手，不会被一大堆参数吓到。

好了，啰嗦了大半天，今天就来制作一个粒子科技小球吧！

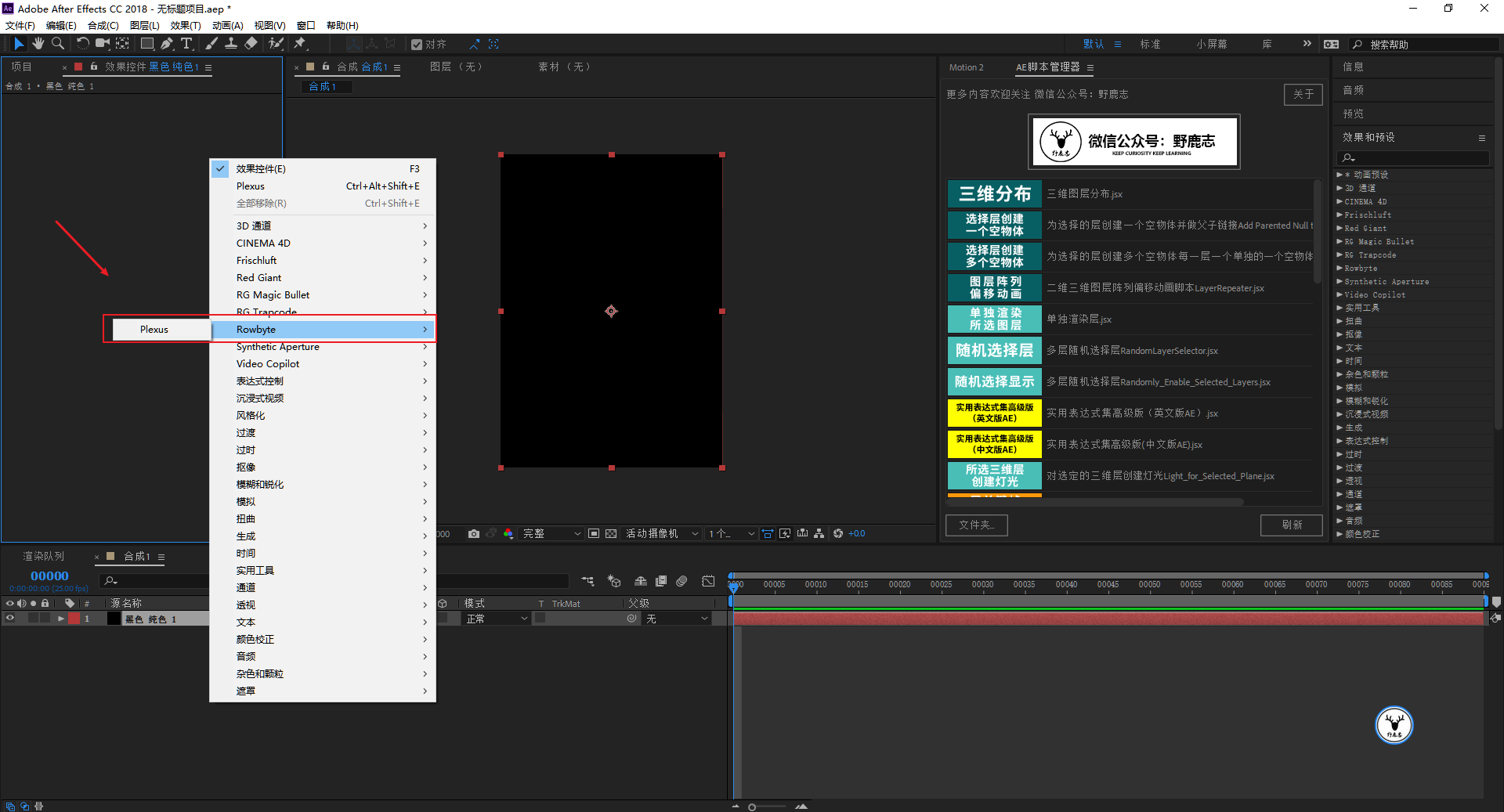

打开AE，新建合成，和Particular一样，使用Plexus需要首先新建一个纯色图层，然后再在上面添加特效-Rowbyte-Plexus：

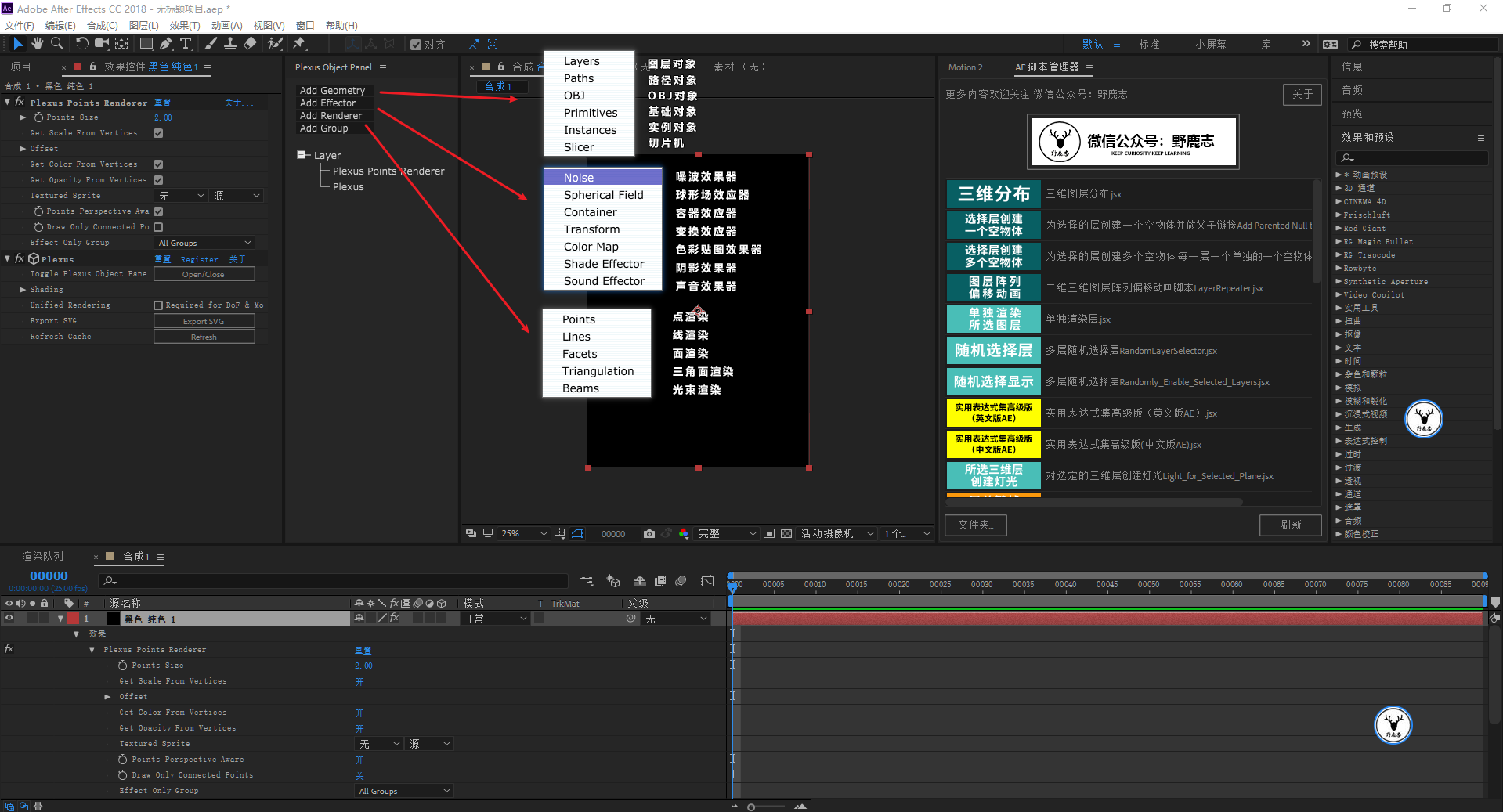

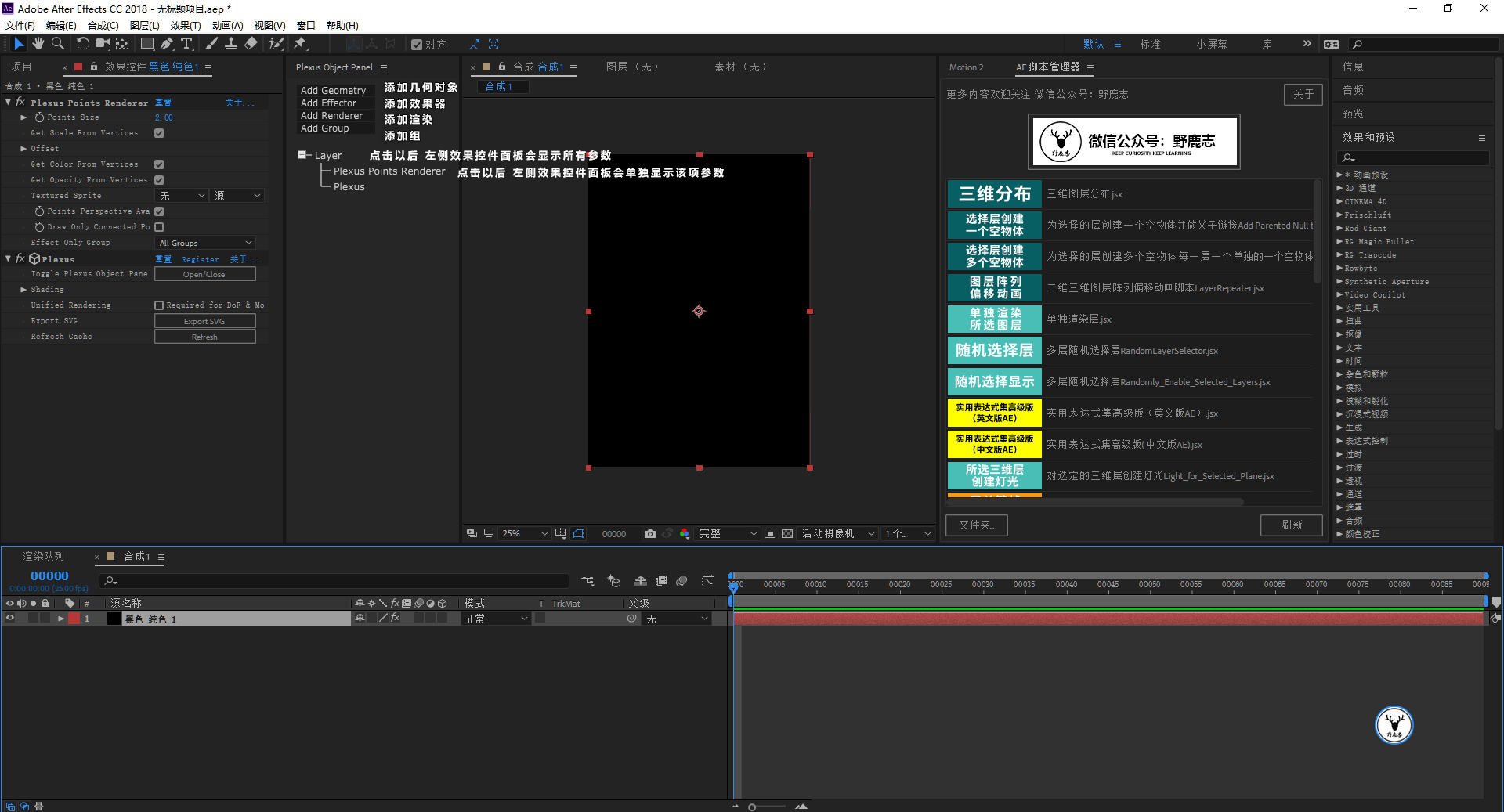

添加了Plexus以后，你可能会发现它的界面和普通的插件例如Particular等都不一样。

不用怕，这个是Plexus3新增的树状图，其实操作起来相当方便，需要使用哪一项功能就单独点击哪一项。

这样就不用滚动动冗长的效果控制窗口，这一点UI的设计上就比Particular要好：

首先对Plexus进行一个简单介绍吧，Plexus是AE非常常用的一款专门制作点线面科技效果的3D粒子插件。

它的工作流程是：首先添加几何对象，并且添加各种效果器去改变对象形态以及颜色等，然后再选择以点、线或面的方式渲染出来。

Plexus有组的概念，可以让效果器单独影响某个组或者多个组，渲染也是如此。

另外Plexus的各个效果之间会有层级关系，例如如果先渲染线，后渲染面，则面会遮挡住线。

底部的Plexus是渲染设置选项，要保证它一直在最底部。

Add Geometry（添加几何对象）

Layers（图层）：通过聚光灯，点光源，3D空对象或3D图层创建点线面。

Paths（蒙板）：通过蒙版或者文本来创建点线面。

OBJ（OBJ文件）：通过OBJ文件或者序列来创建点线面。

Primitives（基础对象）：通过基础形状（立方体或球体）来创建点线面。

Instances（实例对象）：以另一个添加了Plexus的图层为实例创建点线面，类似复制克隆。

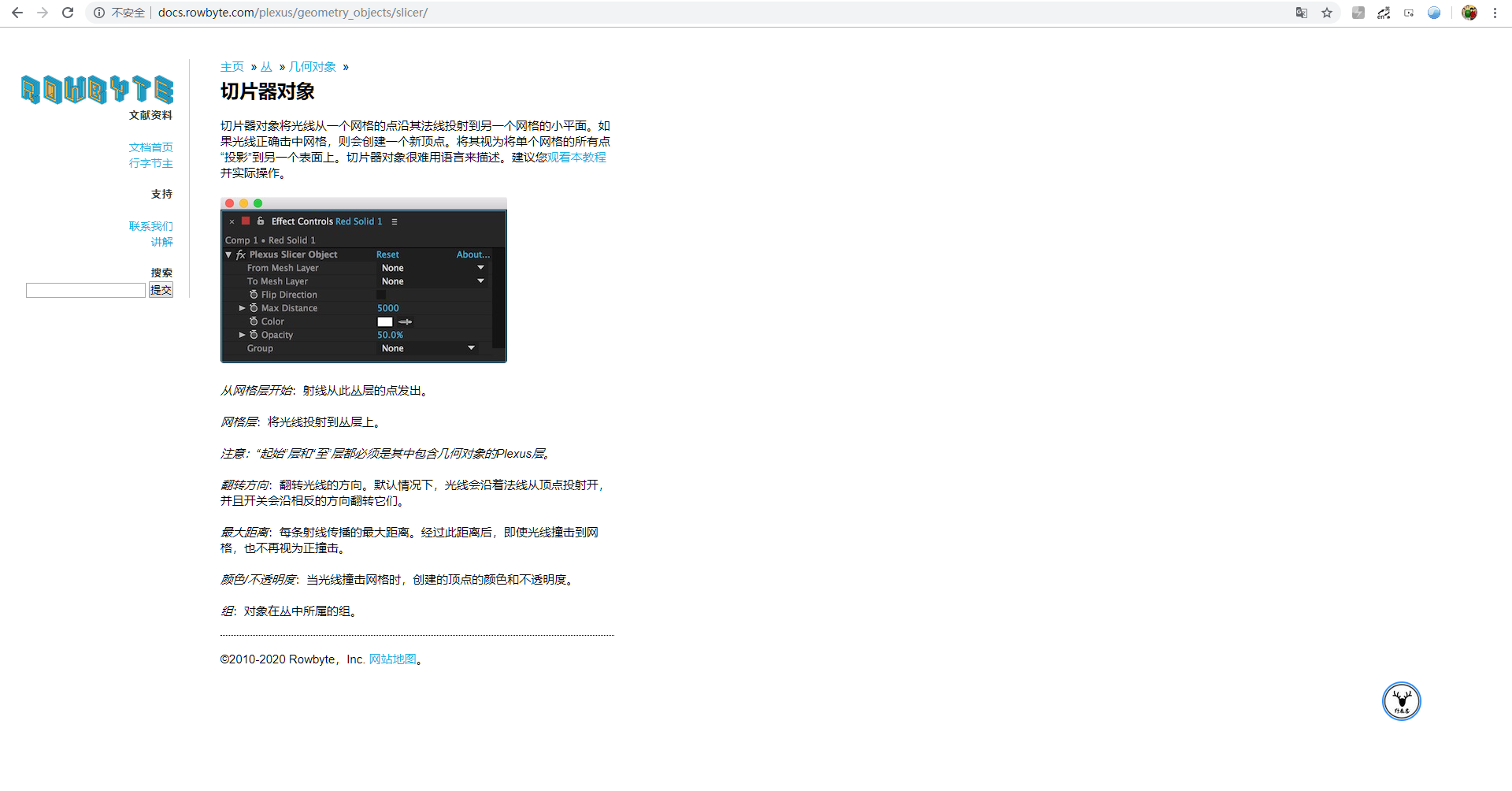

Slicer（切片器）：Plexus3新增功能，如现已有A、B两个添加了了Plexus的图层，A是一个路径对象创建的Plexus图层，B是一个OBJ对象创建的Plexus图层，再次新建一个切片器Plexus图层以后，可以让A的顶点或者线投射到B上，做出类似扫描的效果。

Add Effector（添加效果器）

Noise（噪波效果器）：通过噪波影响点线或面的位置、颜色或者尺寸，最常用。

Spherical Field（球形场效果器）：简单理解为以球体的方式将点、线或者面以球形的方式挤出的效果器。

Container（容器效果器）：简单理解为将点、线或者面进行包裹的效果器，包裹的方式可以是立方体、球体或者是一个Plexus实例。

Transform（变换效果器）：顾名思义，变换位移、旋转以及缩放。

Color Map（色彩贴图效果器）：用一张贴图来影响点线或面的位置、颜色或者尺寸，类似C4D的着色效果器。

Shade（阴影效果器）：添加该效果器以后，可以用灯光来对点线或面进行着色，并且让对象有明暗关系。

Sound（声音效果器）：Plexus3新增功能，类似C4D的声音效果器。

Add Renderer（添加渲染）

Points（点） ：点渲染可以渲染点，也可以进行粒子替代。

Lines（线）：线渲染，可以通过控制顶点的距离来控制线的不透明度。

Facets（面）：面渲染，可以通过控制顶点的距离来控制面的不透明度。

Triangulation（三角面）：与面类似，但是所有的面都是三角面。

Beams（光束）：光束渲染，区别于线渲染，光束只能在一个方向上生成线，类似AE特效-生成-光束。

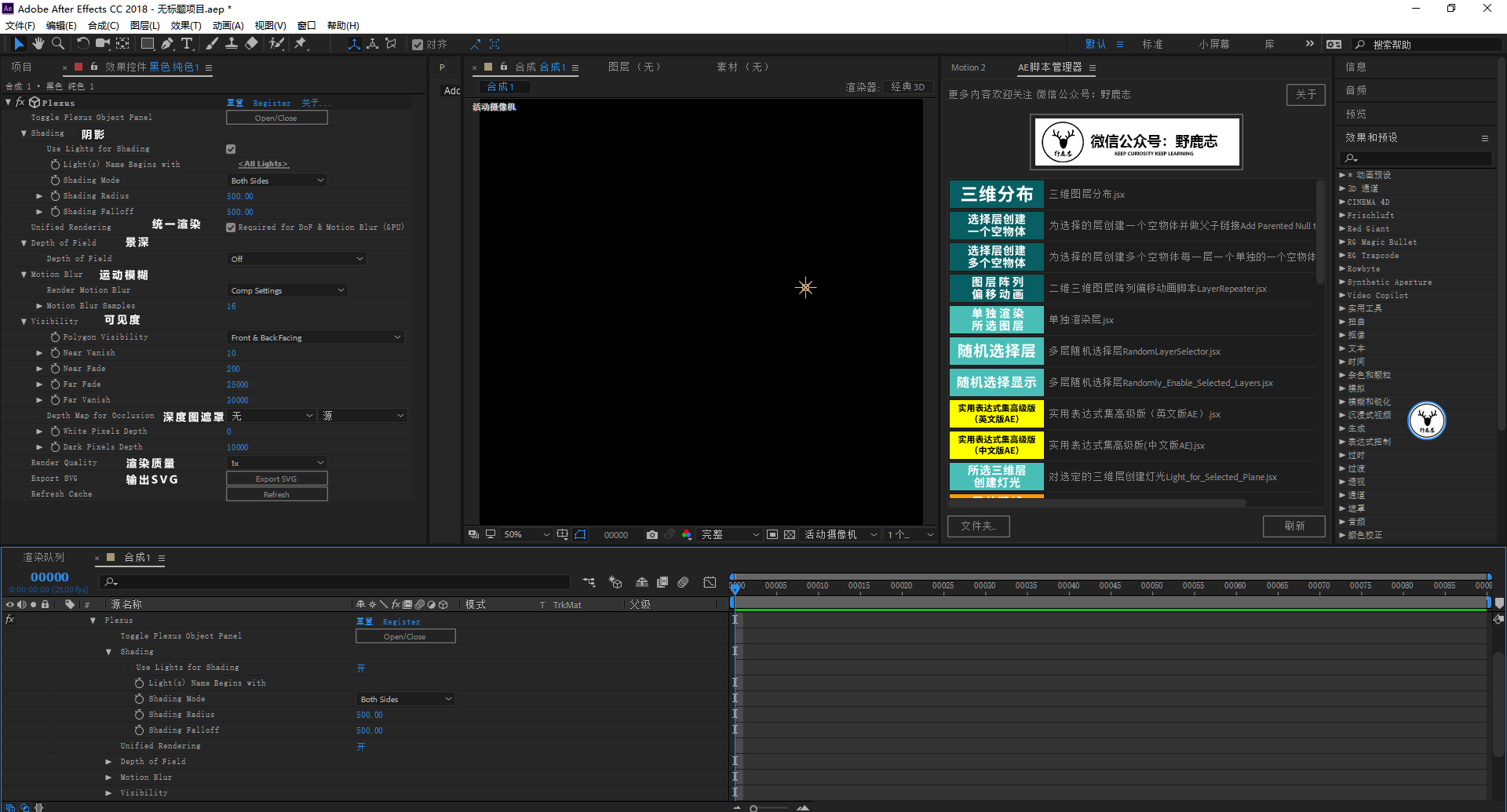

另外在渲染设置里有几项我觉得可以提一下：

Shading（阴影）：可以使用点光源或聚光灯为面着色，对点和线无效，点和线的颜色除了可以通过自身参数设置颜色以外，也可以通过阴影效果器或者彩色贴图效果器来完成。

Unified Rendering（统一渲染）：勾选以后，默认GPU加速，并且景深、运动模糊以及可见性等选项激活。

Depth of Field （景深）：景深的设置来源于合成中的摄像机。

Motion Blur（运动模糊）：Plexus3新增功能，可通过合成中的设置来控制运动模糊的效果，也可自定义。

Visibility（可见性）：Plexus3新增功能，和Particular中的可见性一样，通过调整参数来控制点线面的可见性，以加速渲染。

Depth Map Occlusion（深度图遮挡） ：Plexus3新增功能，这个功能相当有用，可以通过3D软件渲染出深度通道来合成，用于实现3D模型与Plexus的前后遮挡关系，在Plexus3之前要实现遮挡关系会很麻烦。

Render Quality（渲染质量）：渲染质量，质量越好，渲染速度越慢。

Export SVG（导出SVG） ：可以导出SVG矢量软件，用AI来打开，不支持面、渐变的面以及粒子替代，其实很少用。

面板上的主要功能介绍大概就这么多，各项功能中的参数因为各个粒子插件的参数都是大同小异的，这个其实大家动手试一下就会了。

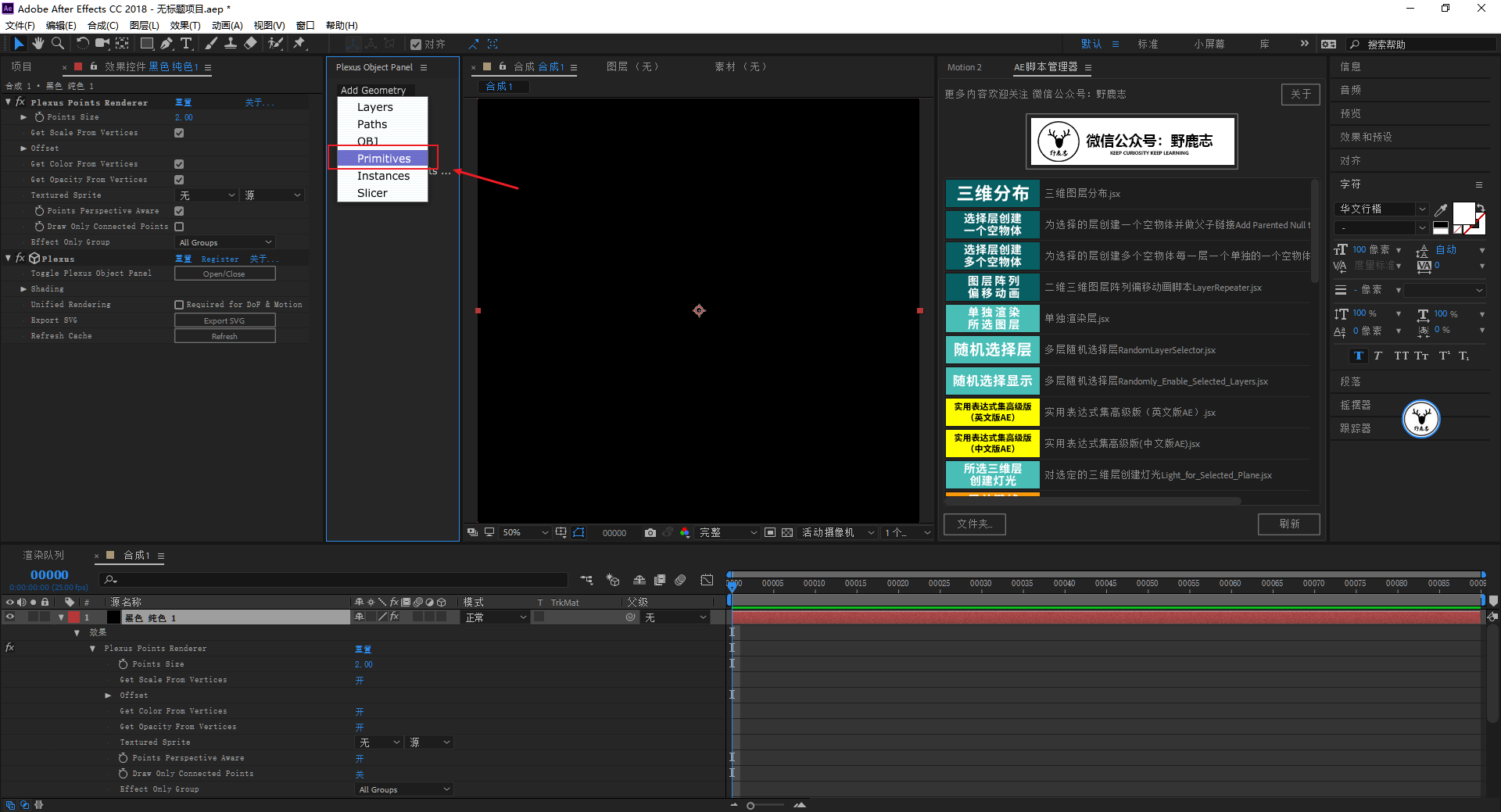

好了，开始进入今天的入门案例，添加Plexus以后，系统默认会添加一个点渲染，在添加几何对象中添加基础对象：

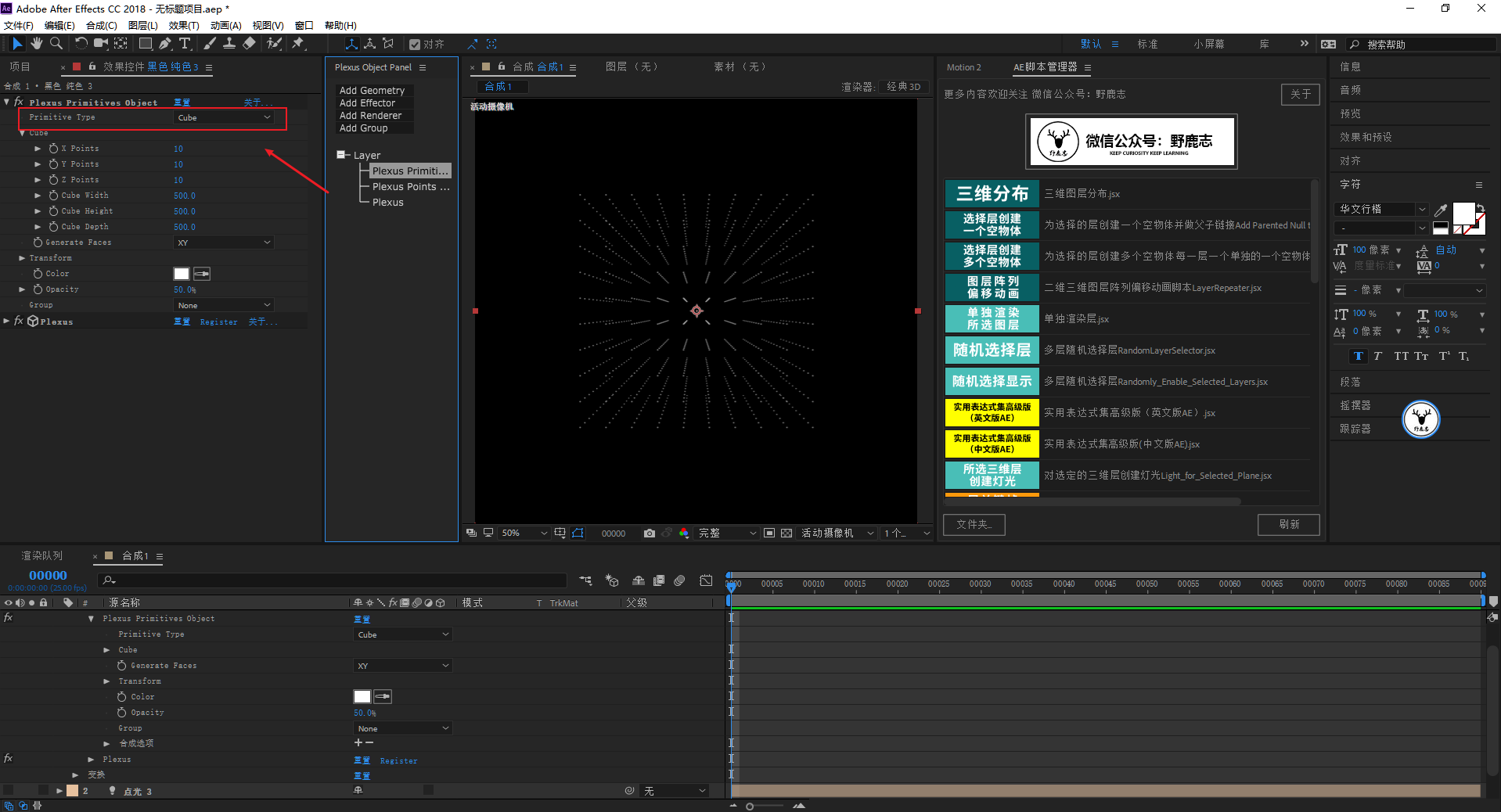

基础对象我觉得就选择立方体比较好调整一点：

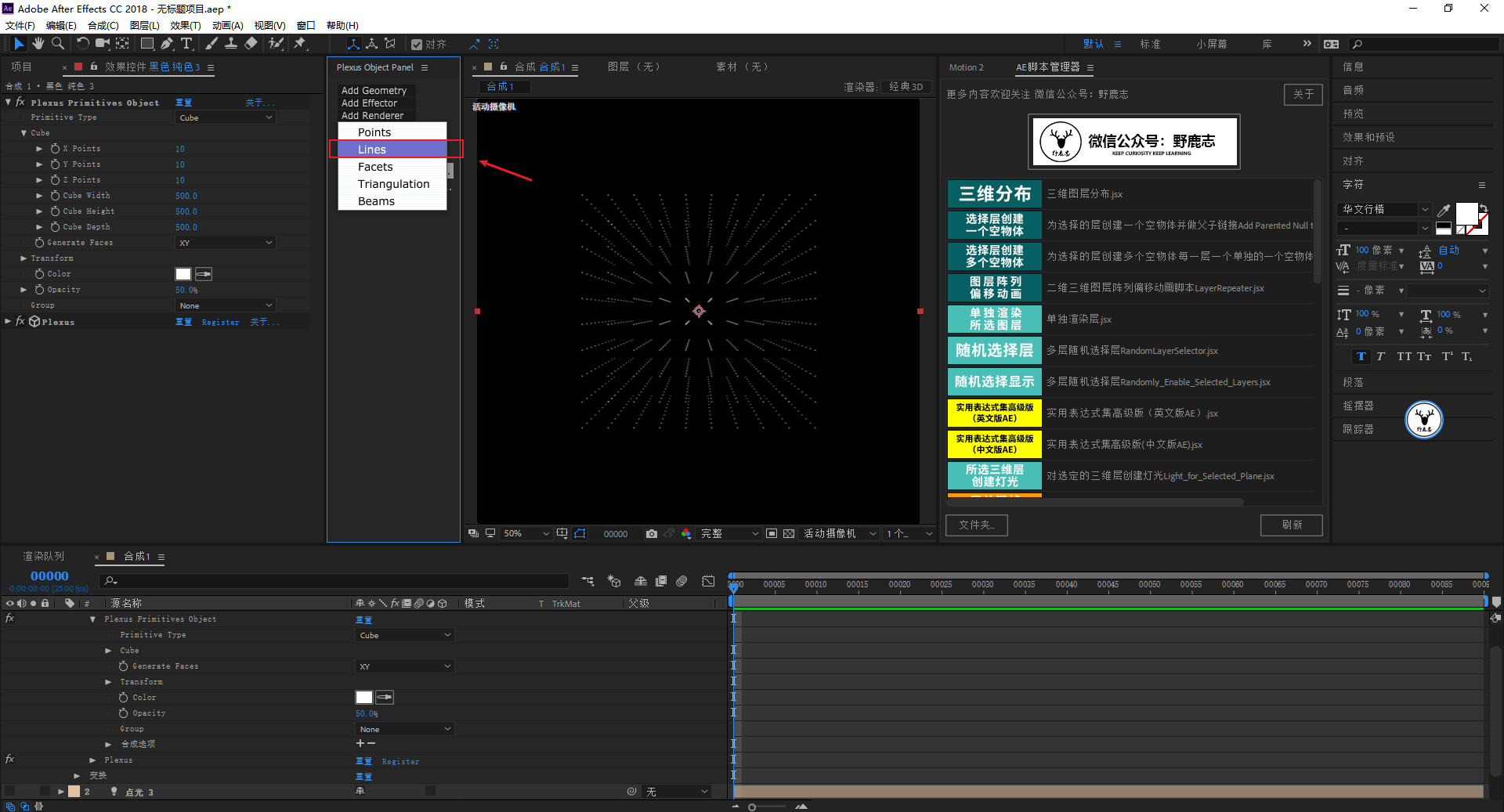

为了方便观察效果，添加一个线渲染：

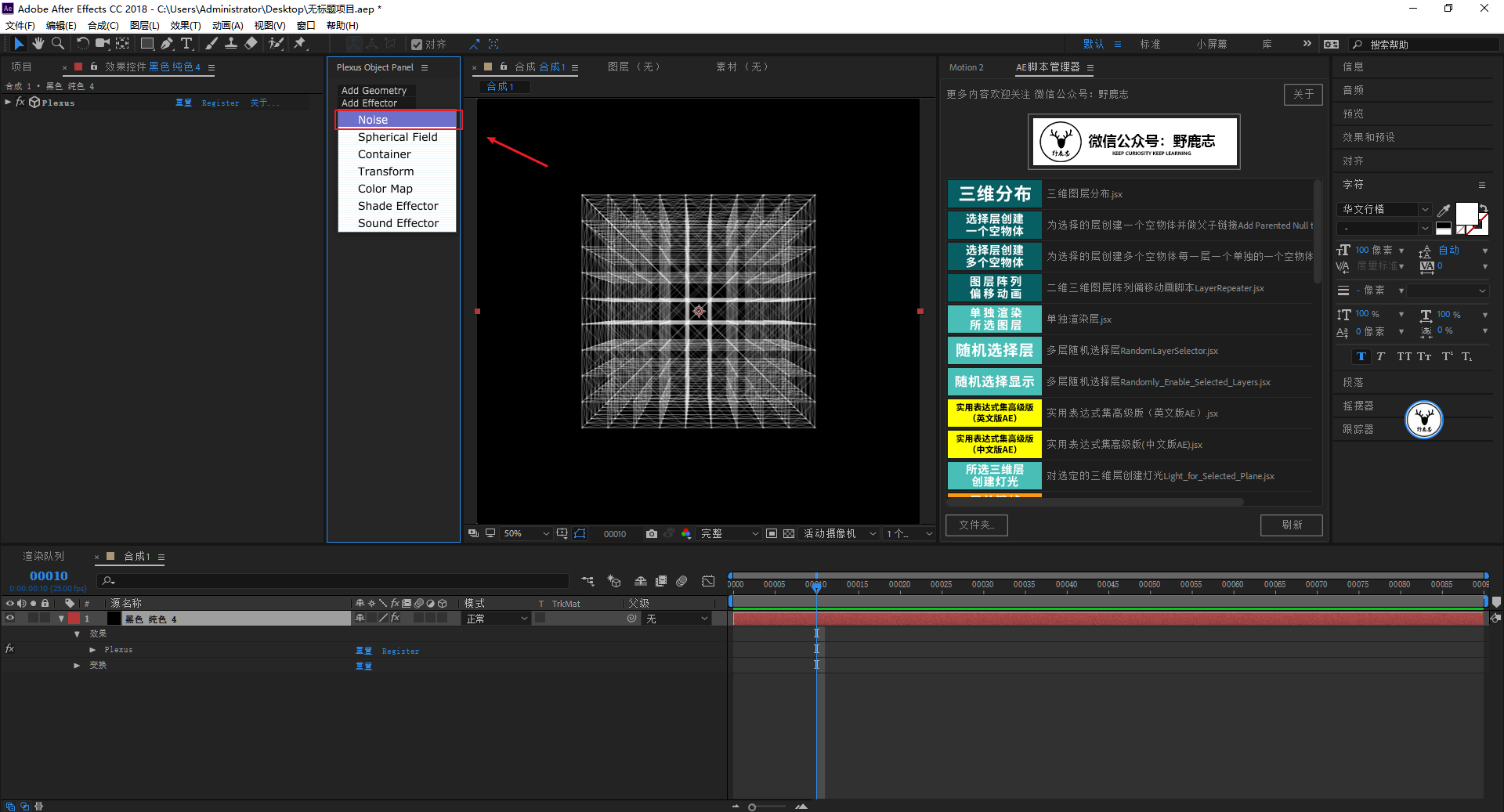

这时候就可以添加一个噪波效果器了：

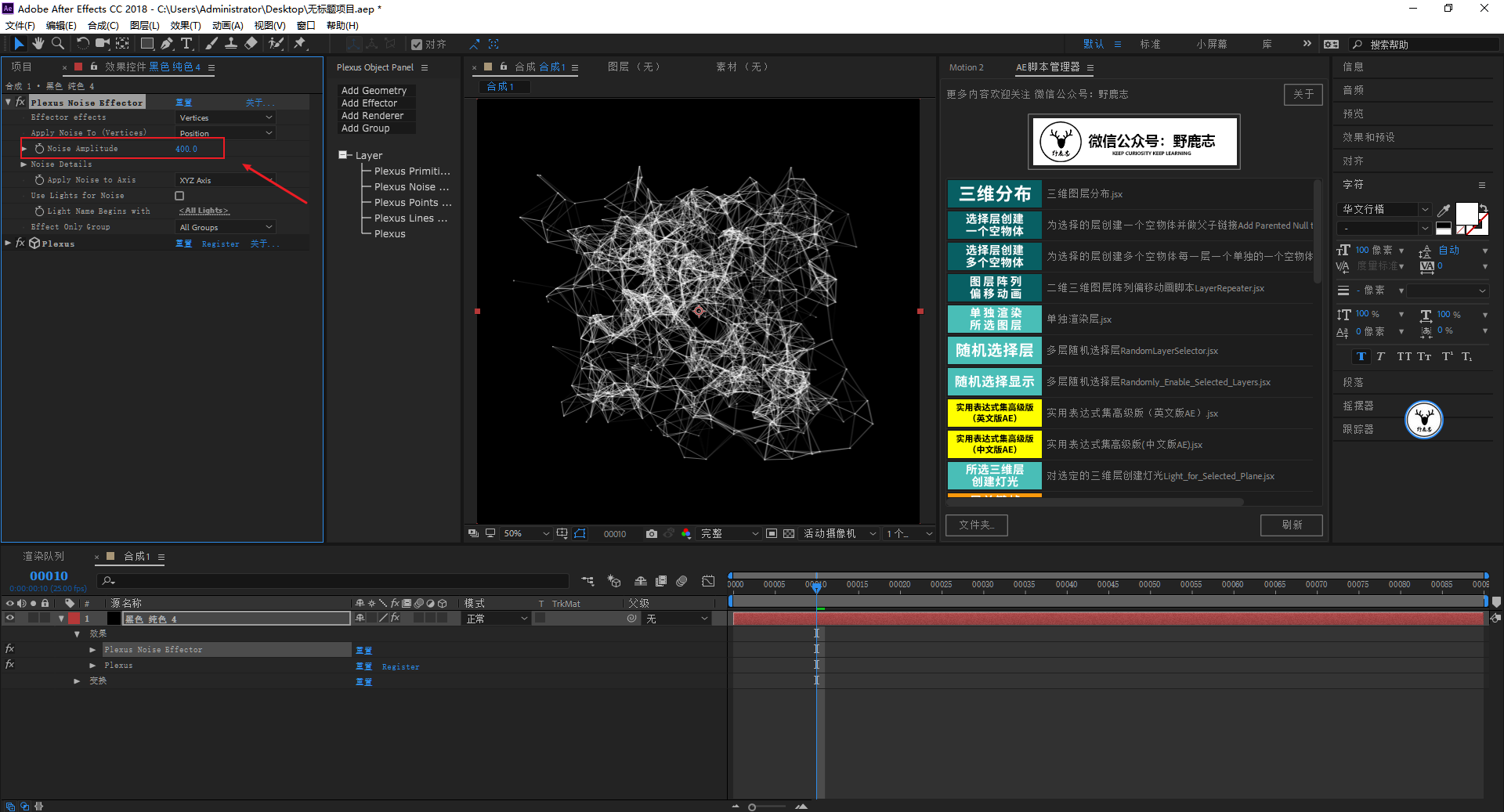

通过调整噪波振幅的参数，就可以把点和线打散：

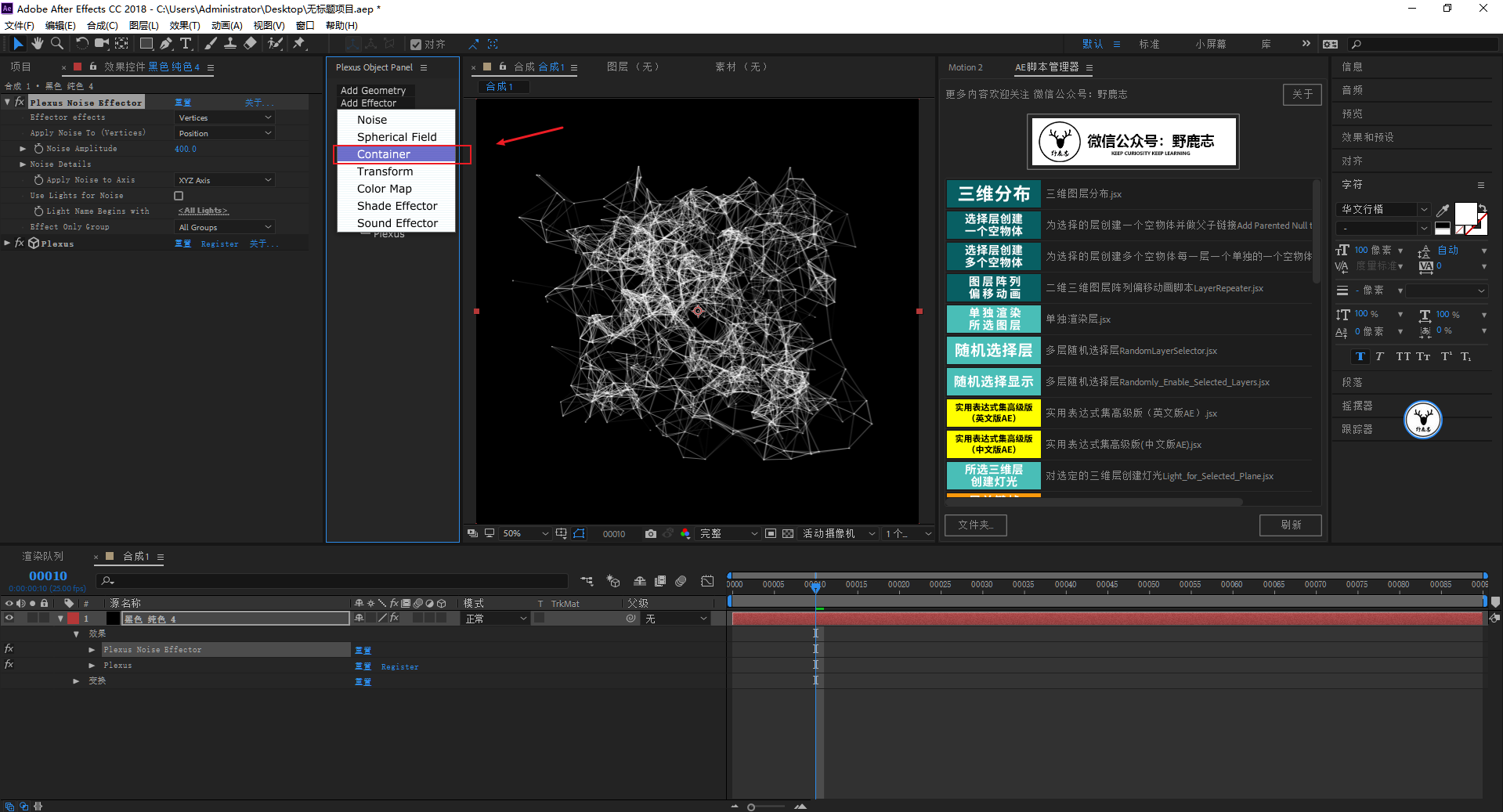

要把这些打散的点线变成球体，我们可以再添加一个容器效果器：

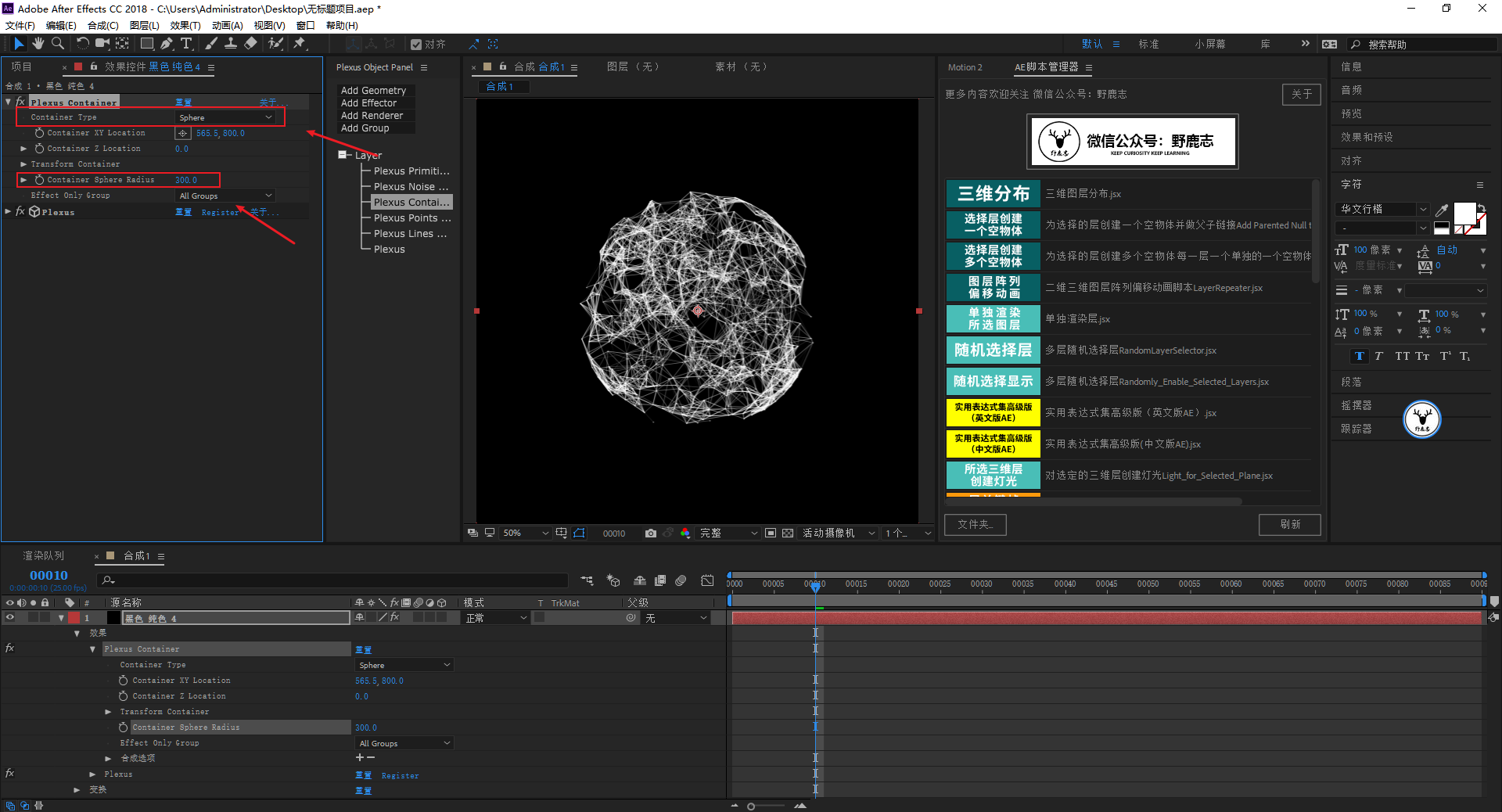

将容器的类型改为球体，修改球体的半径，这样噪波数值无论怎么改变，都会限定在球体容器里，注意一下噪波效果器和容器效果器的层级关系哦：

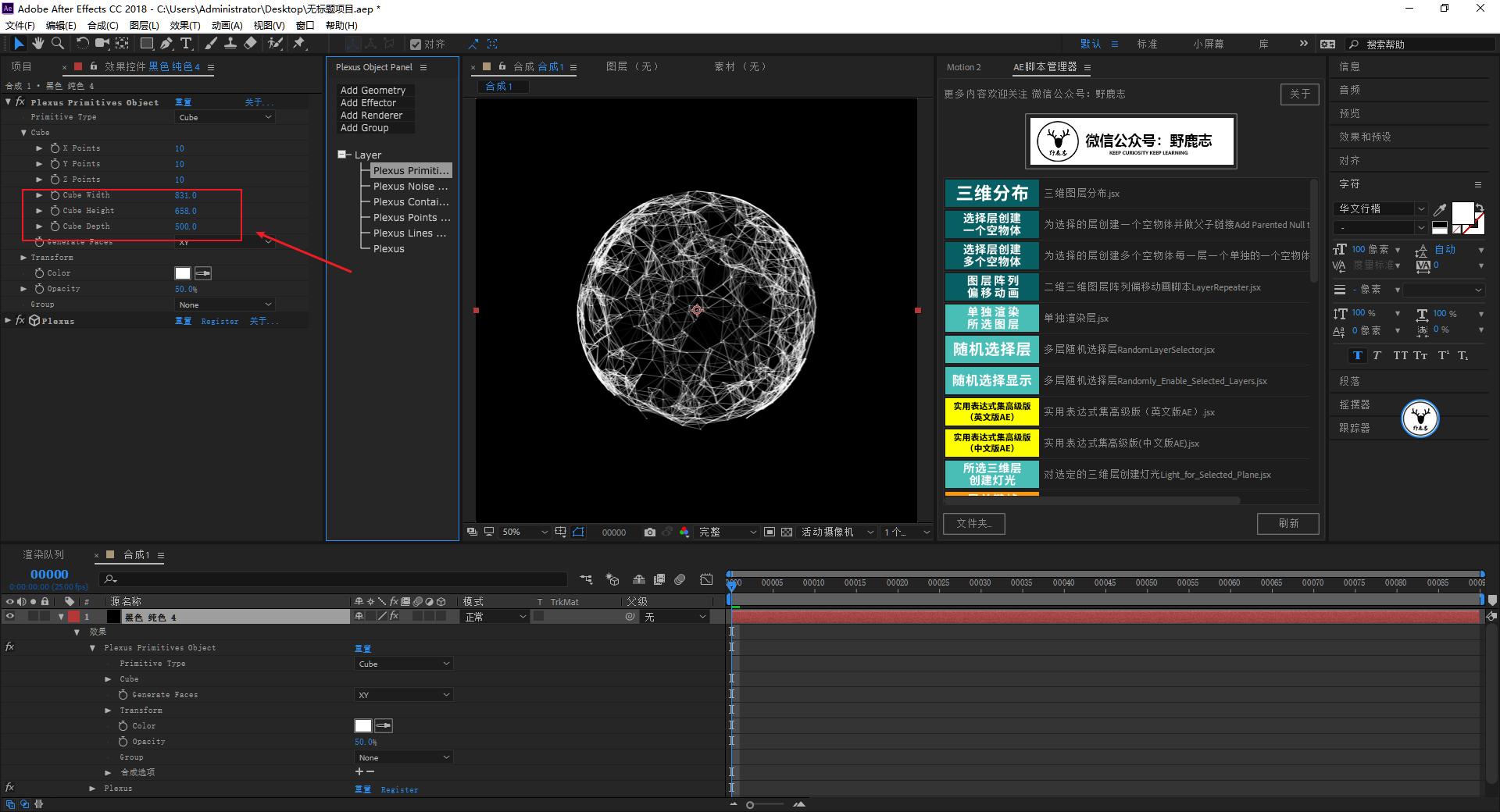

如果觉得球体的形状还不够圆的话，只需要调整一下基础对象里立方体的尺寸就可以了：

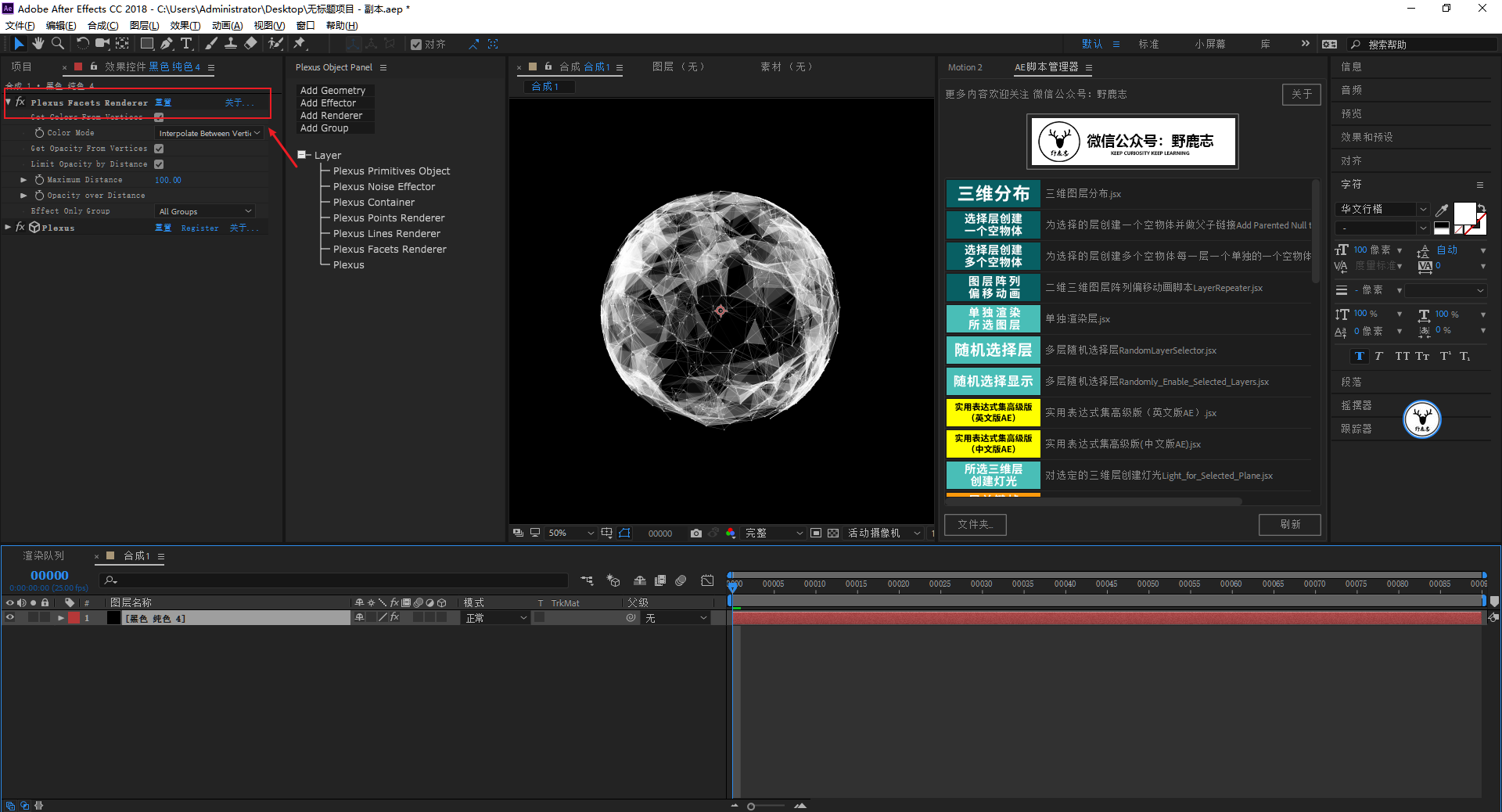

其实这种入门级的案例方法就是这样，剩下的基本就是调整细节了，例如我这里先添加了面的渲染：

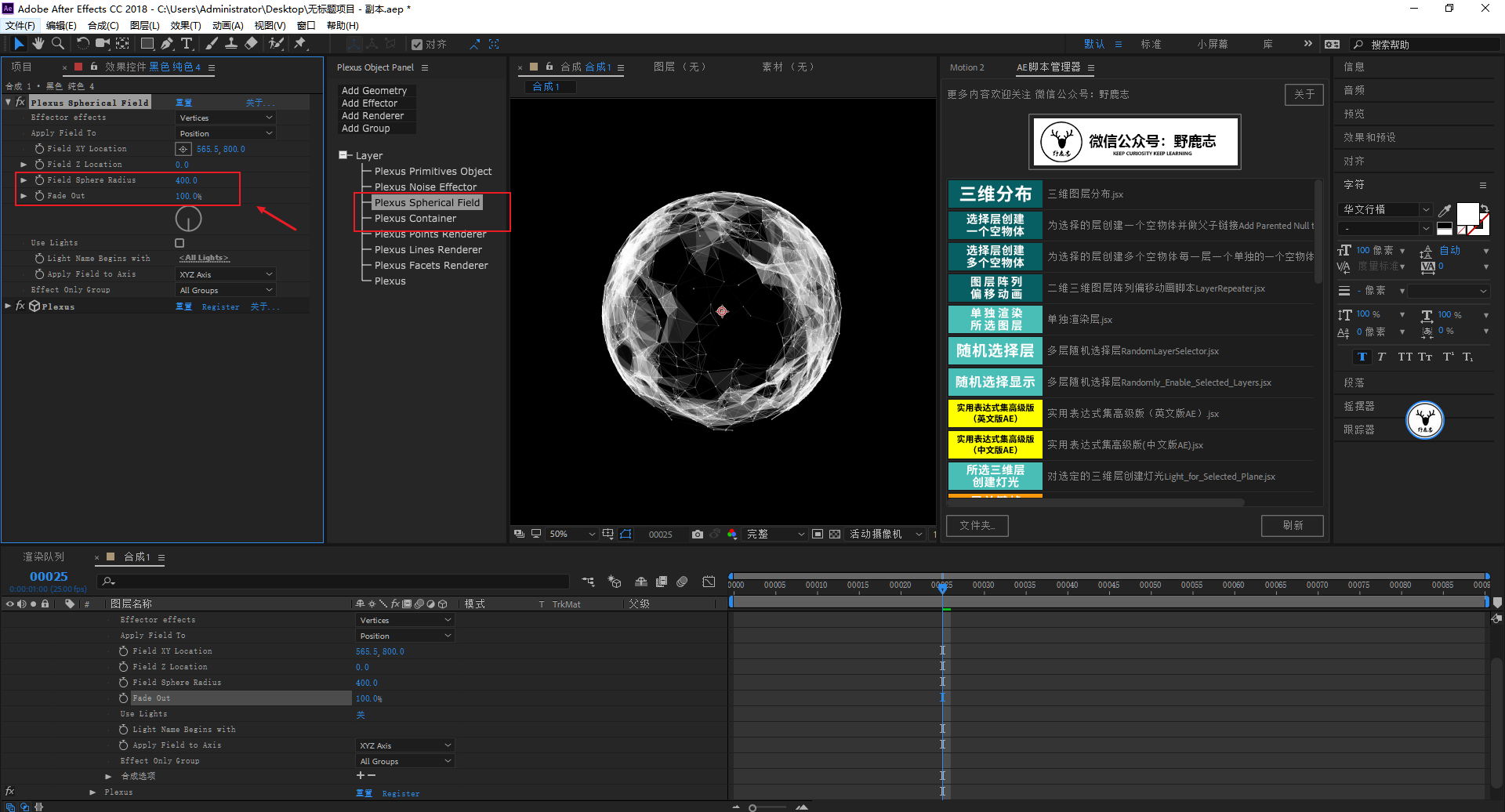

新建了一个球形场把它放在容器场的上层，然后增加参数把点线往球的边上推：

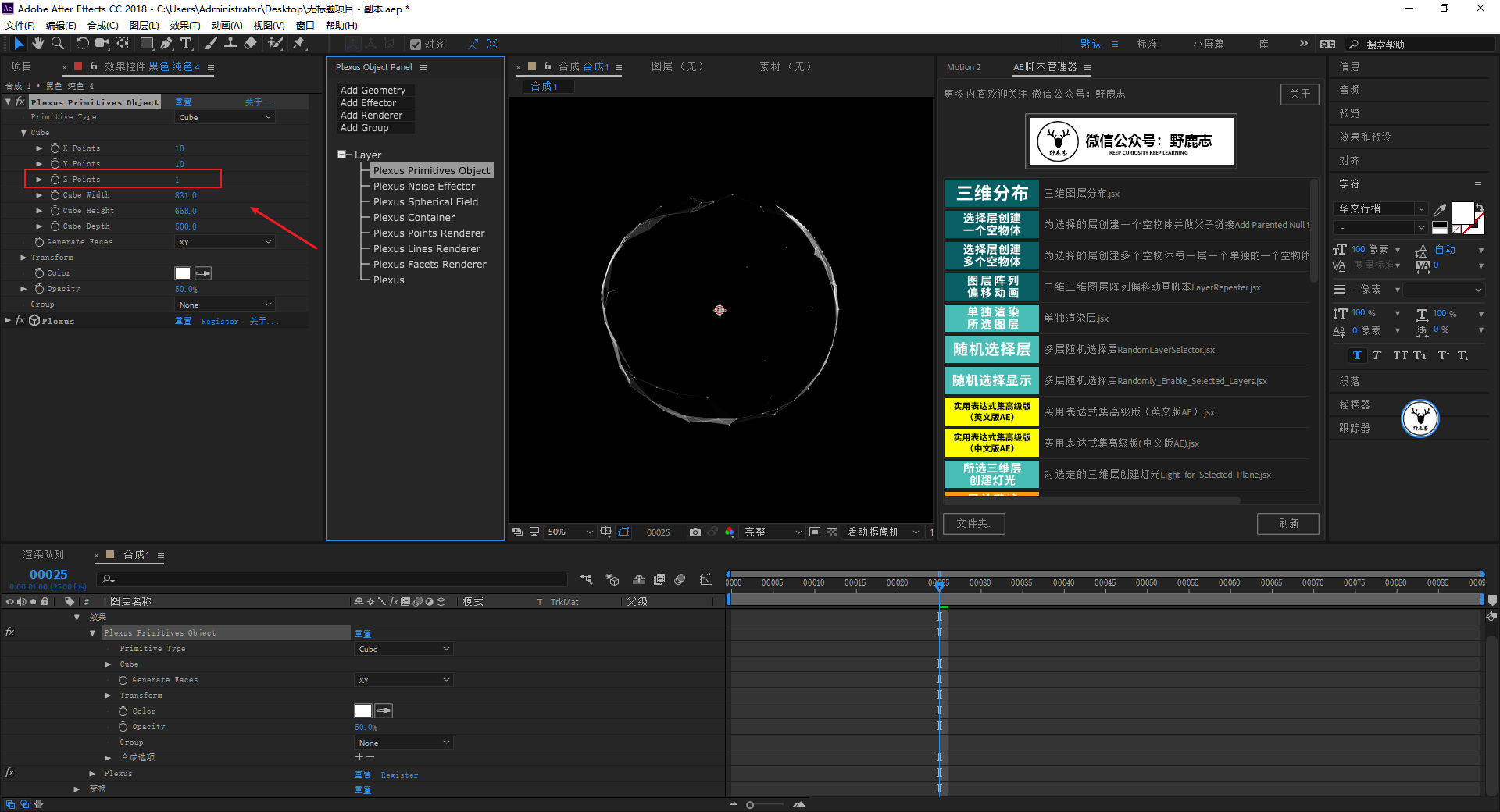

但是总觉得形态不是我想要的，感觉可能要多做基层，于是我回到基础形状里，把Z轴上的点改成1，这样我们就得到了一层很细的边：

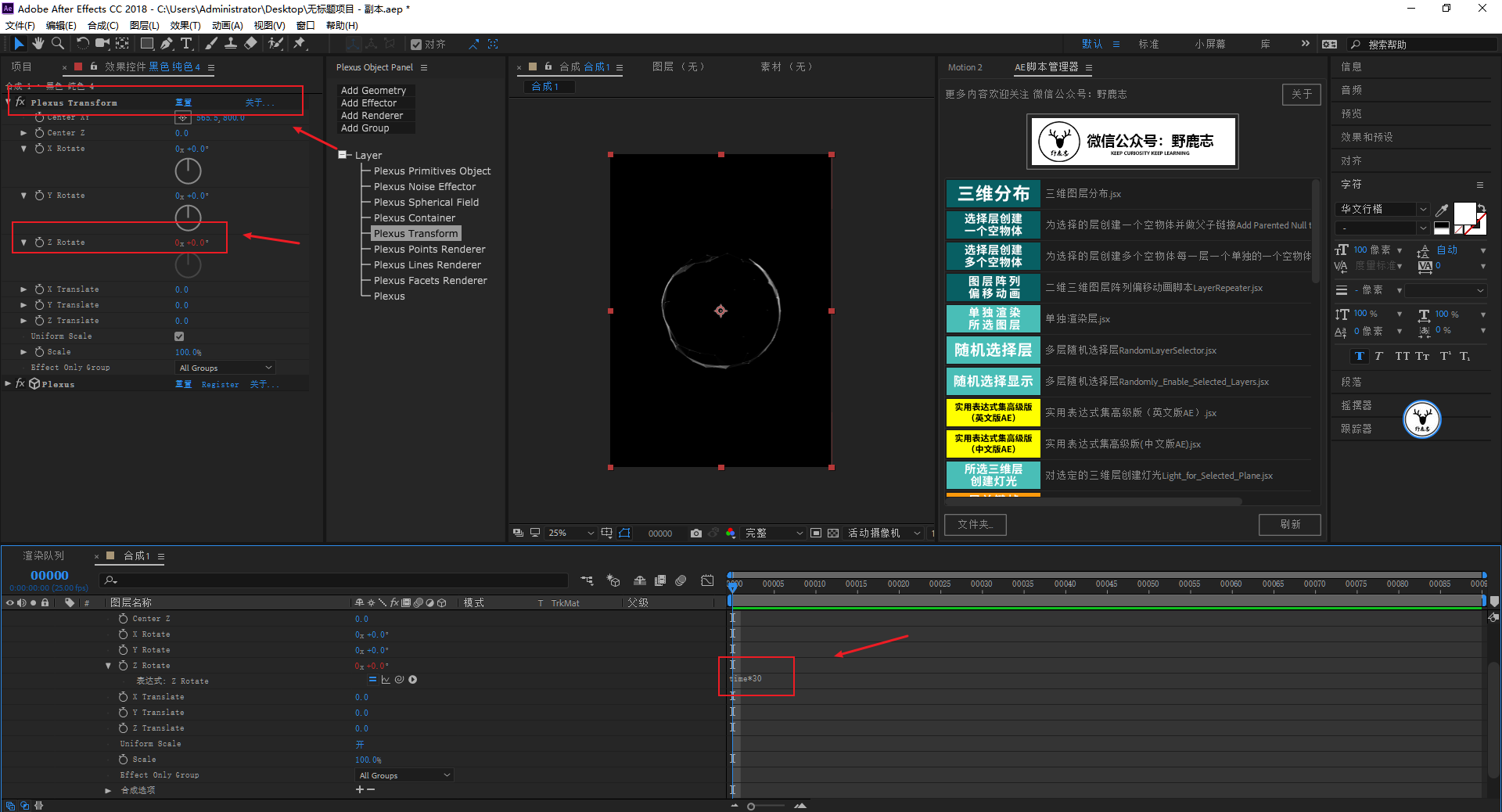

还是希望能够做成动画，所以添加了一个变换变形器，Z轴旋转我加了一个时间函数的表达式：

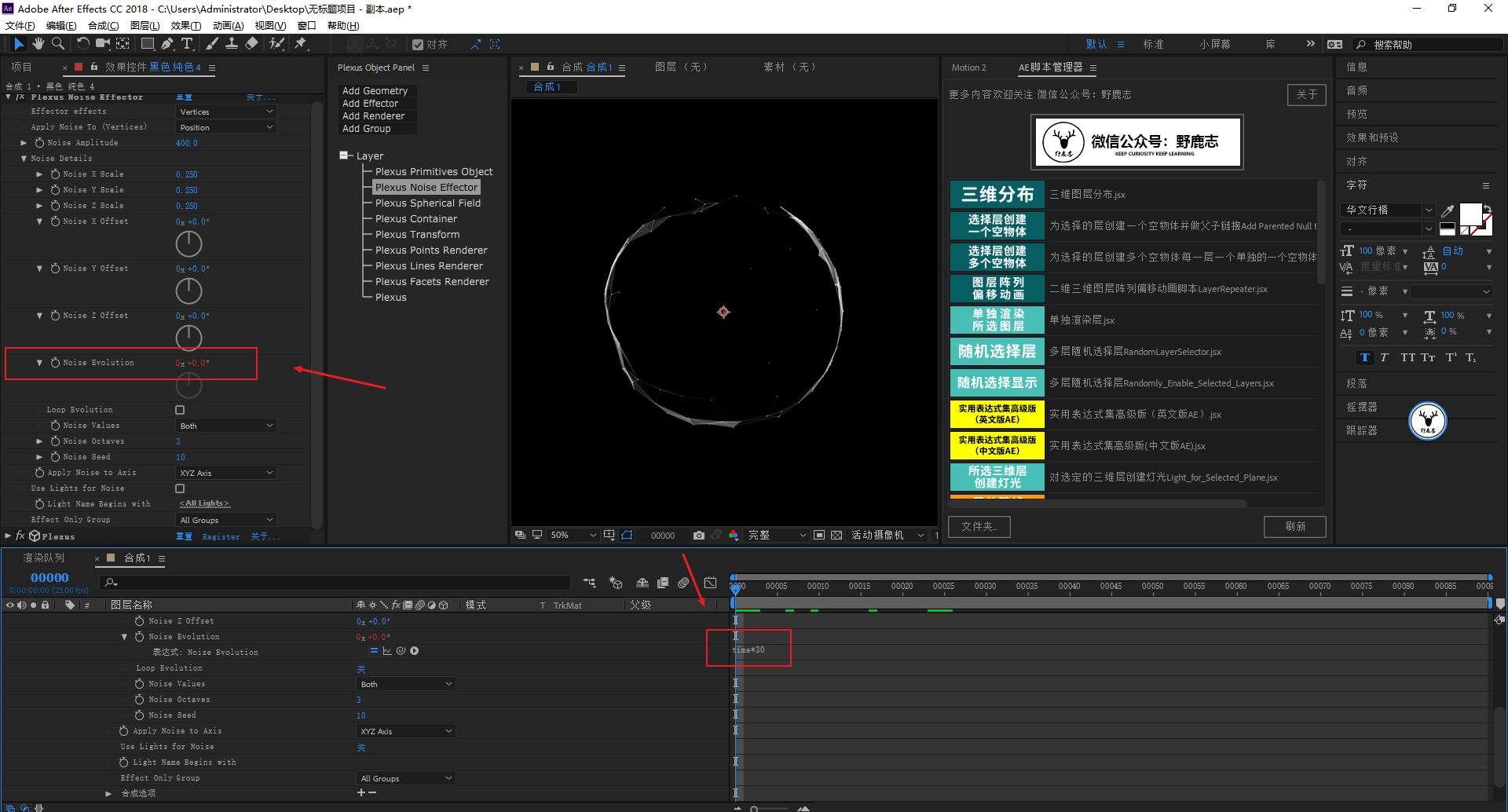

噪波场的演化里，我也添加了一个时间函数的表达式：

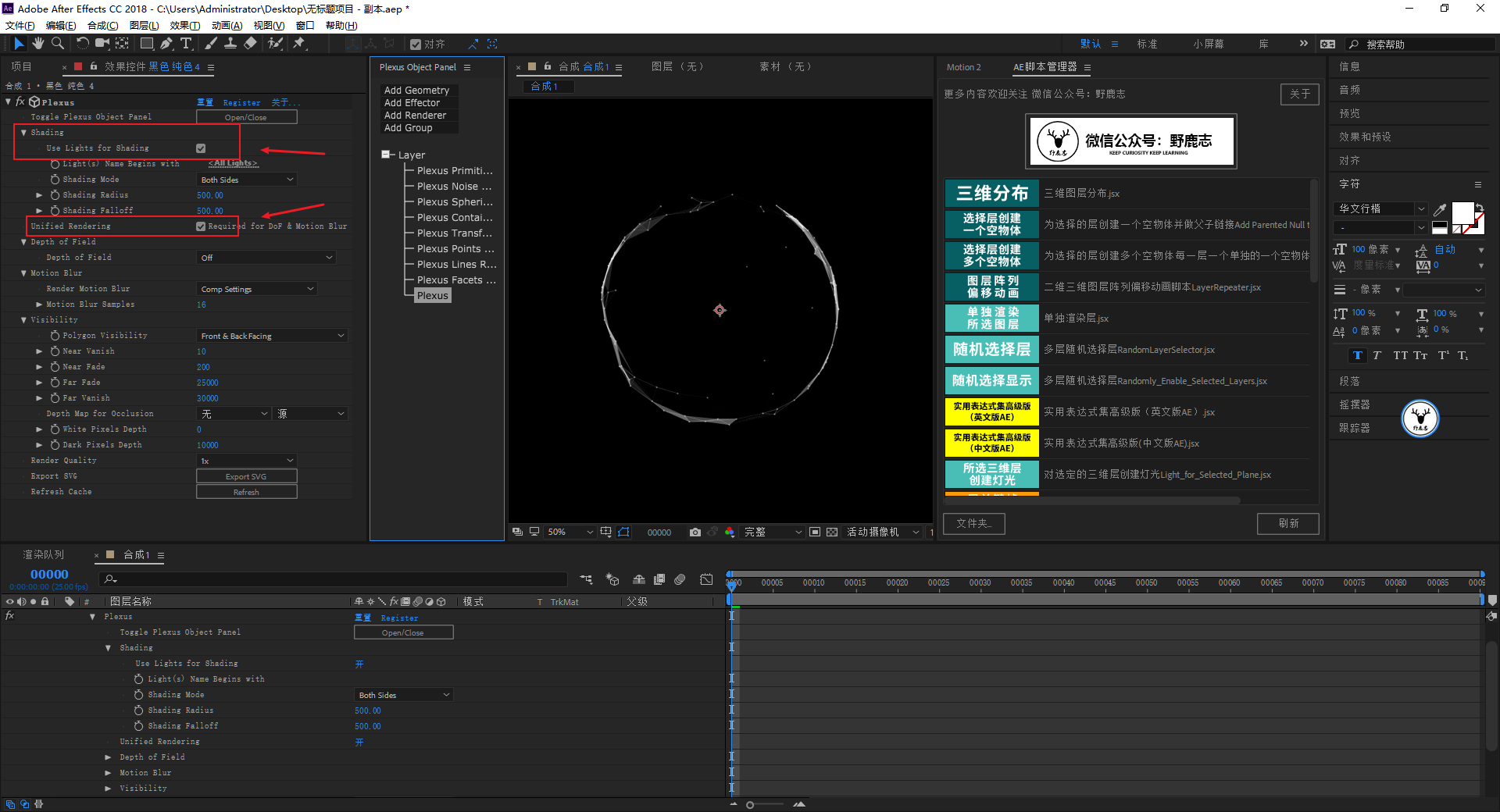

并且由于我们后面希望是用灯光来进行着色，所以渲染设置里先勾选阴影。

并且勾选GPU加速，因为我发现不勾选的话，后面有时候着色出来效果很奇怪：

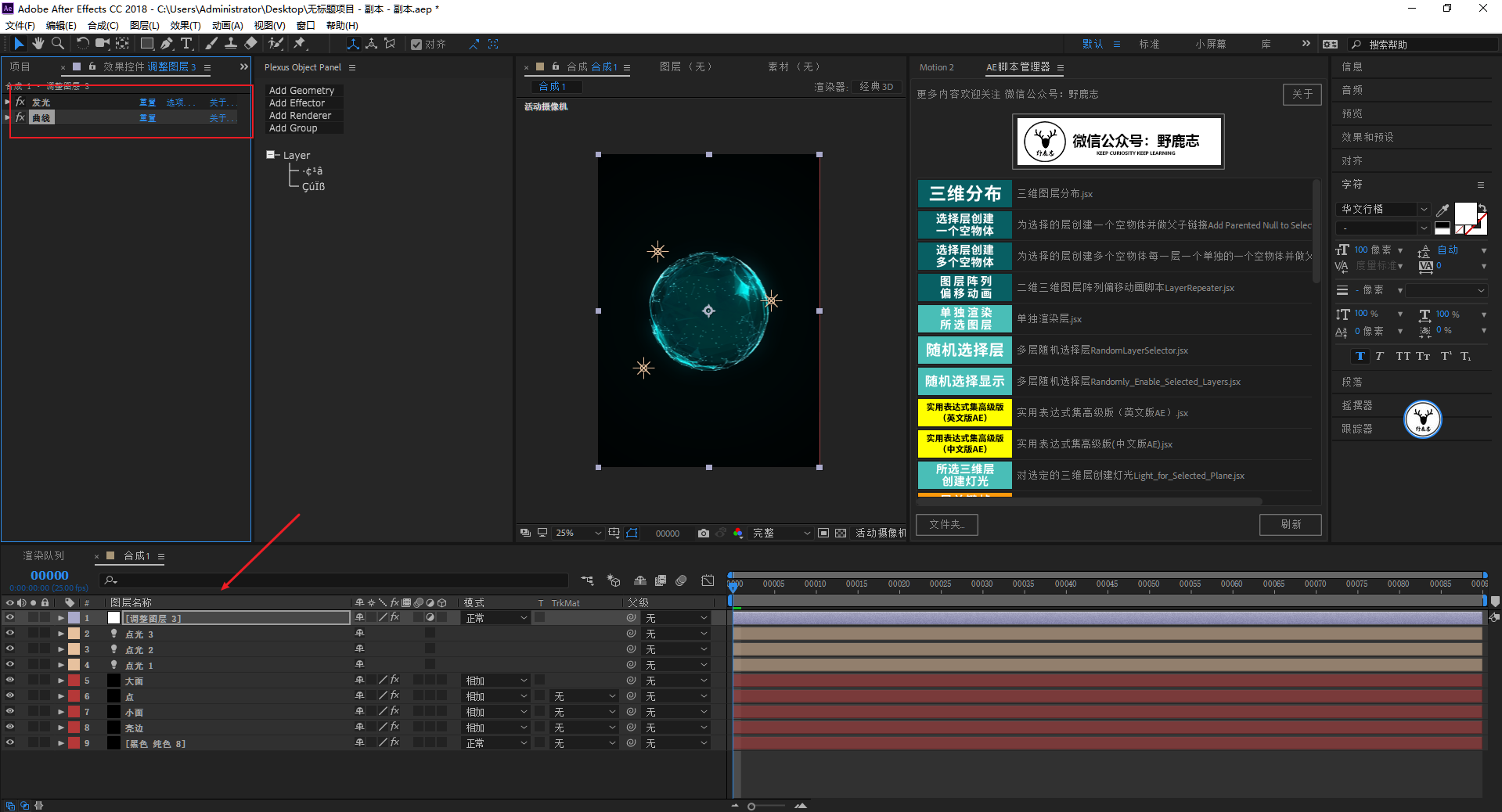

这样第一层就做好了，复制一层出来，这一层我就只是修改了一下基础形状里的点的数量而已，这里大家看着效果来调整吧：

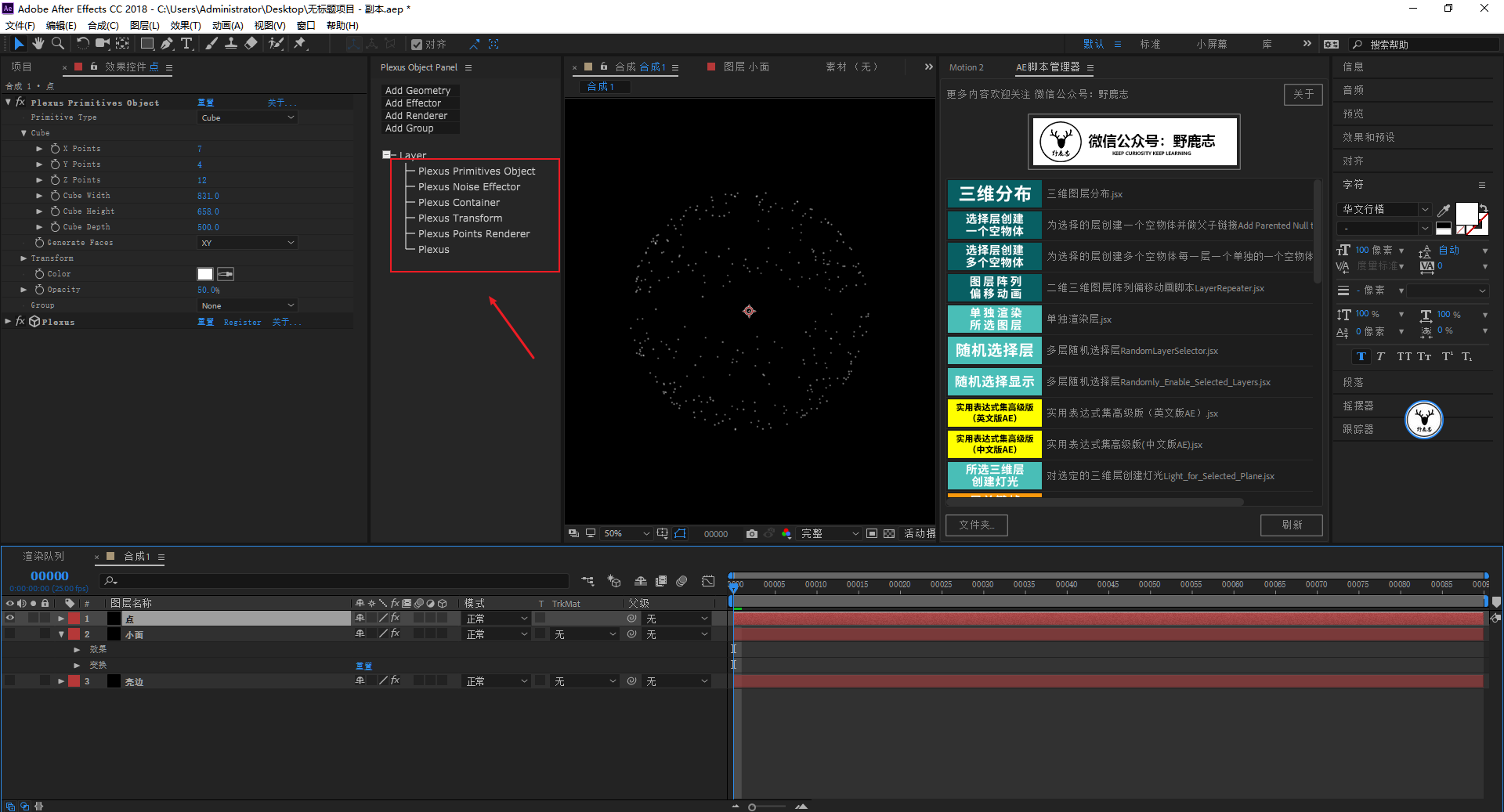

第三层我希望是有一些点的图层，所以就直接删除了球形场，线渲染以及面渲染：

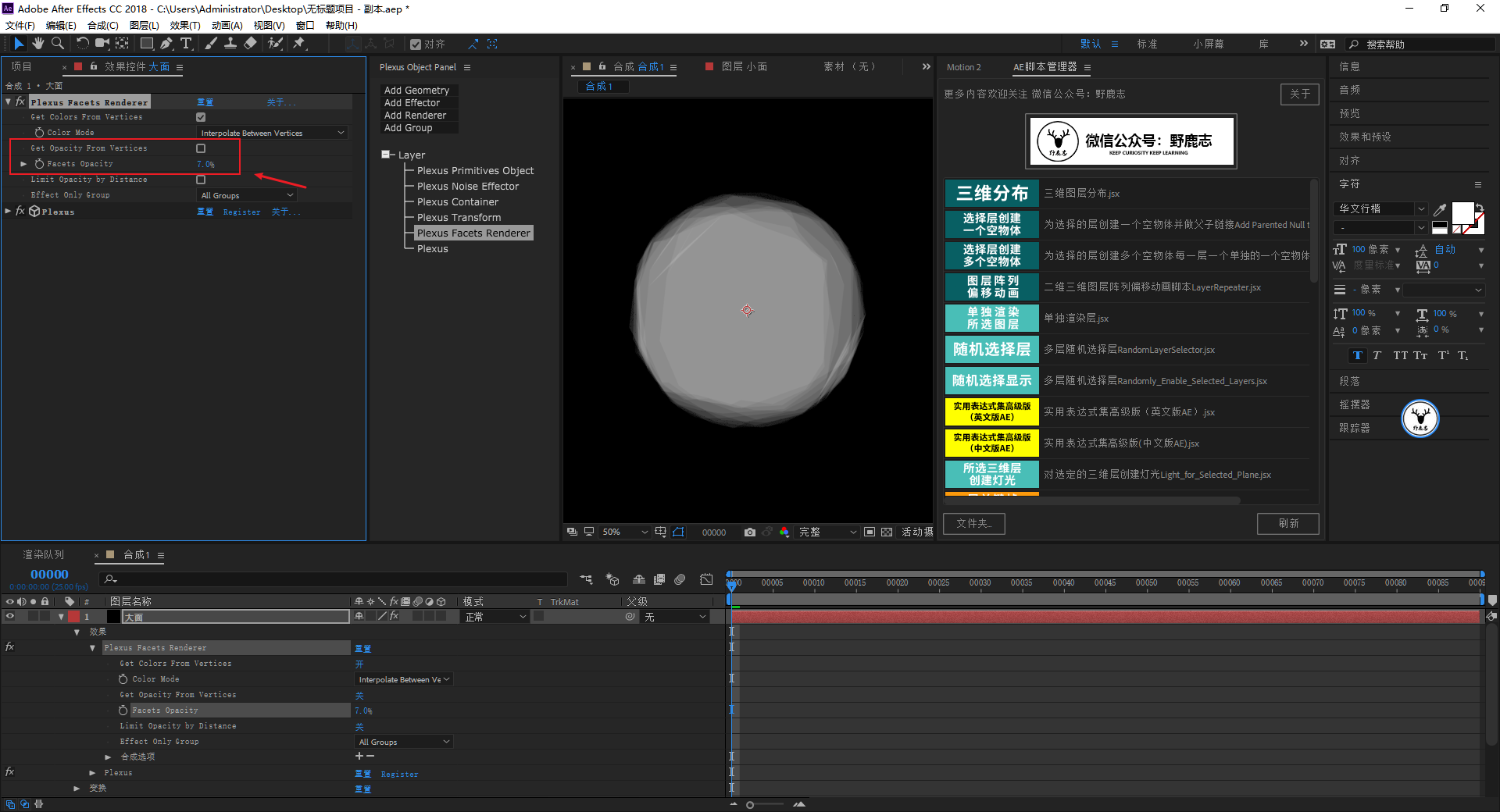

最后一层更简单，删除点渲染，添加面渲染，取消不透明度继承顶点以及不透明度随距离变化。

然后修改不透明度让整体呈现一大片面的感觉，至于基础对象里的点数量大家看着办就好：

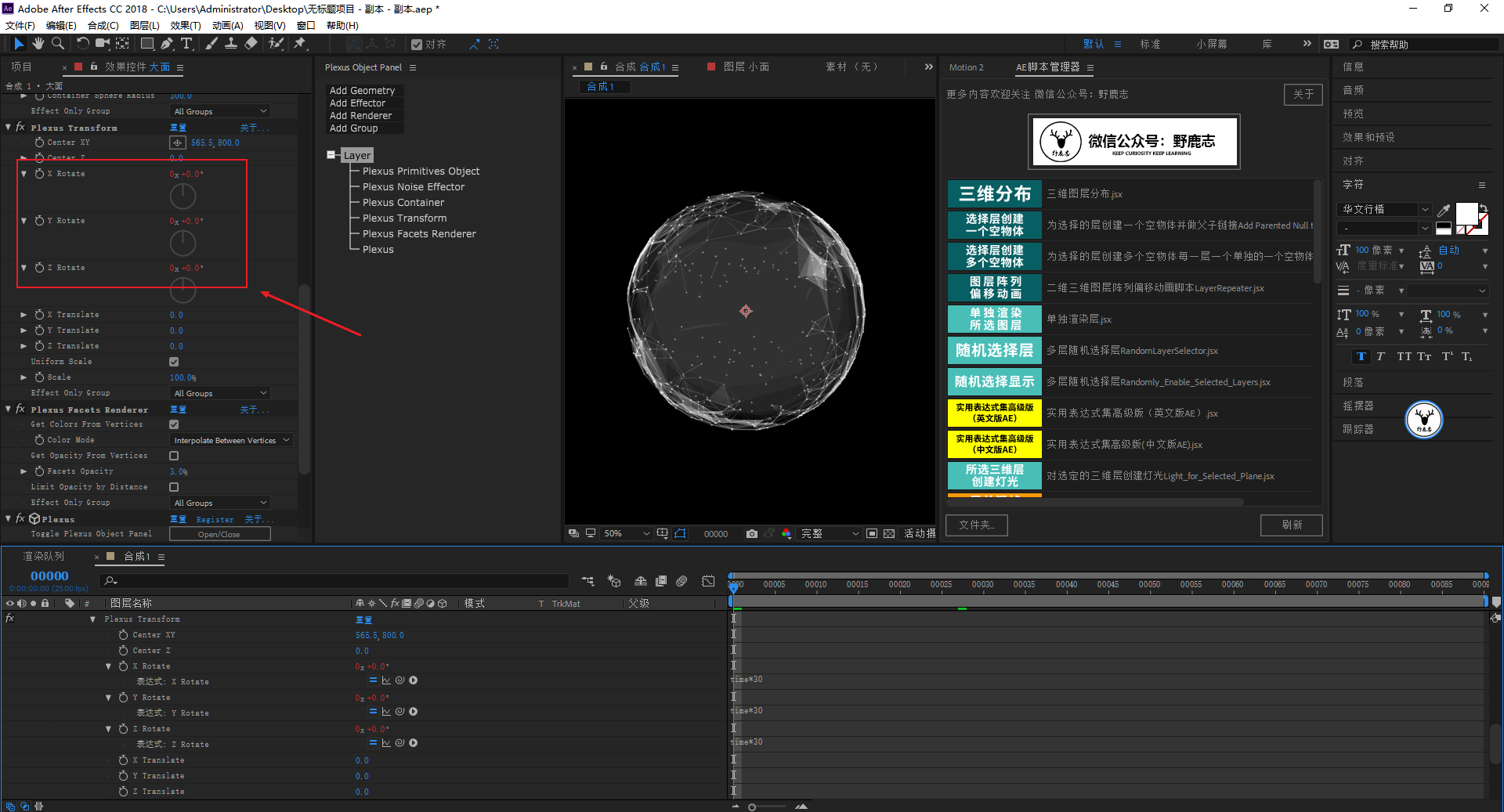

我觉得都是一个平面上的旋转有点奇怪，所以大面这个图层的变换效果器我每个周都给了一个时间函数：

接下来就是添加点光源来着色了，这个我觉得没什么好说的，大家看着效果来吧。

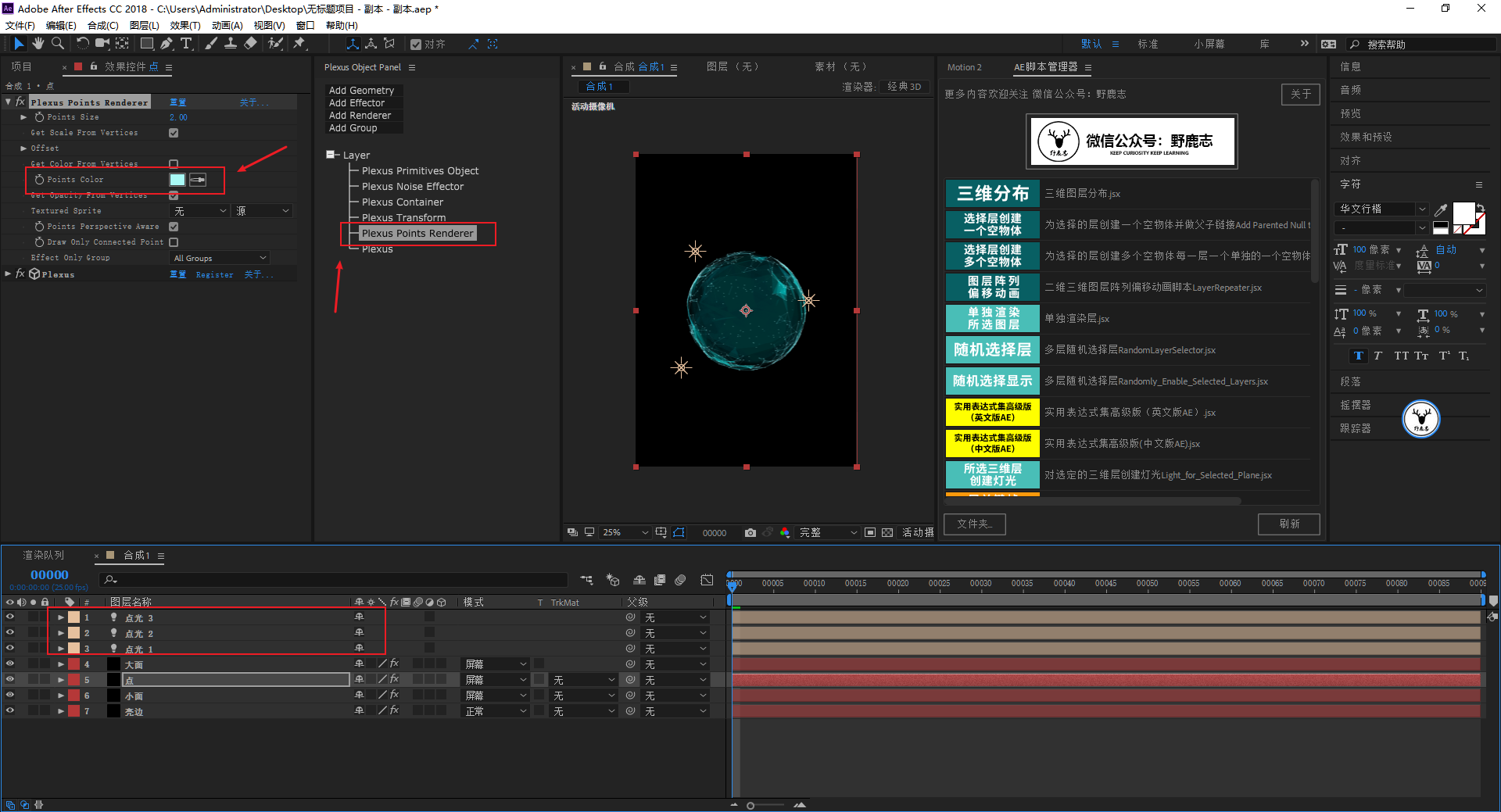

由于我们前面说了，点光源只能对面着色，所以点和线的颜色我们要通过点渲染以及面渲染里面来修改：

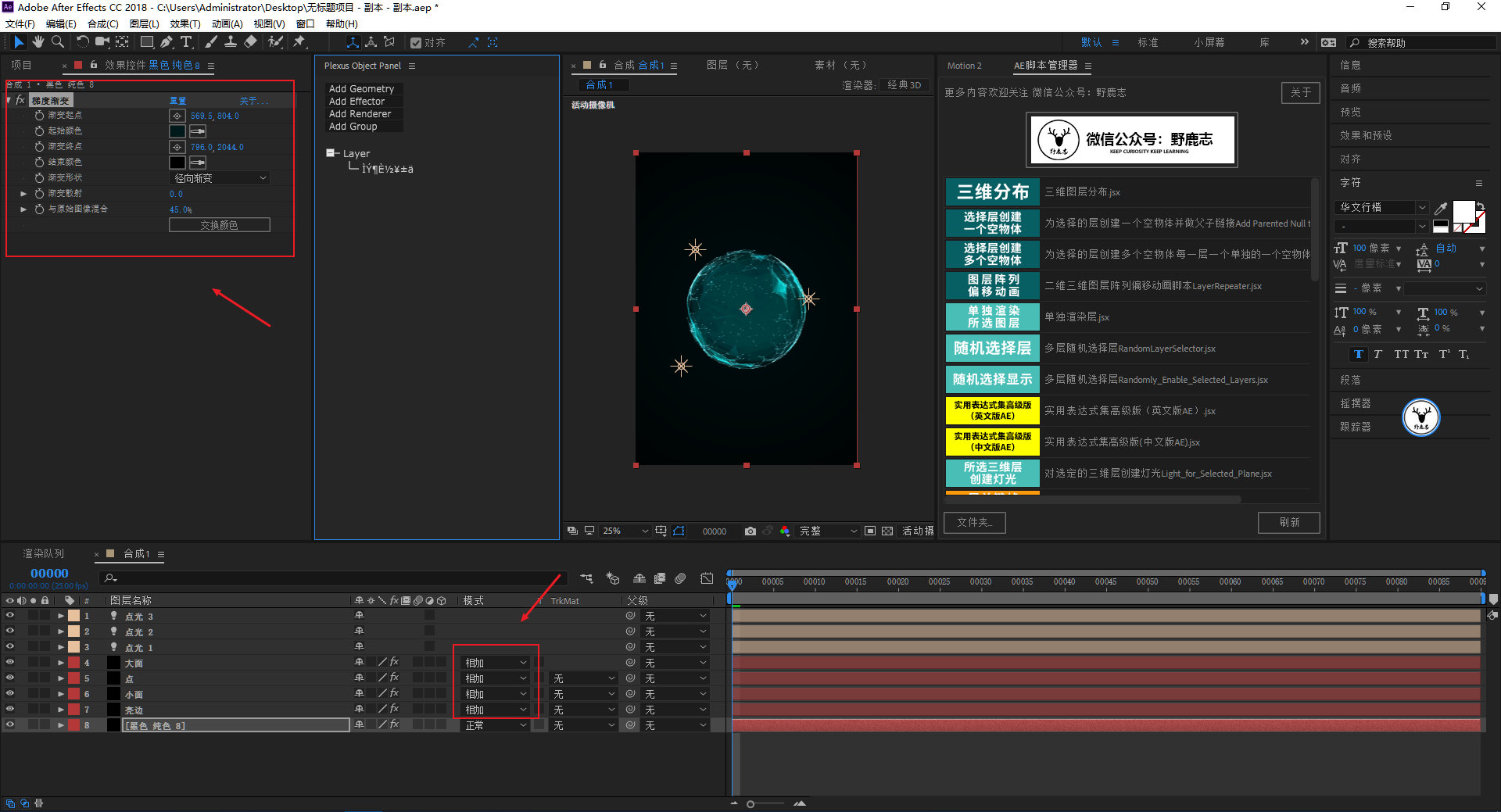

新建一个背景纯色图层，添加径向渐变，更改一下图层的混合模式：

可以再新建一个调整图层，添加发光和曲线调整对比度，这个还是大家看着效果来吧：

最后加文字，导样机看看动图和静图的效果吧：

静图

动图

动图压缩好厉害，动画感觉也不是很好看，阿西bug，下面是今天的视频版：

今天分享的只是plexus最最最基础的案例，它可以实现的效果远不止如此，特别是三维合成添加科技特效方面尤其擅长，以后等有机会再分享吧。

好啦，今天的分享就到这里，想要插件、源文件以及原视频的童鞋后台撩我获取吧！
