建模分析

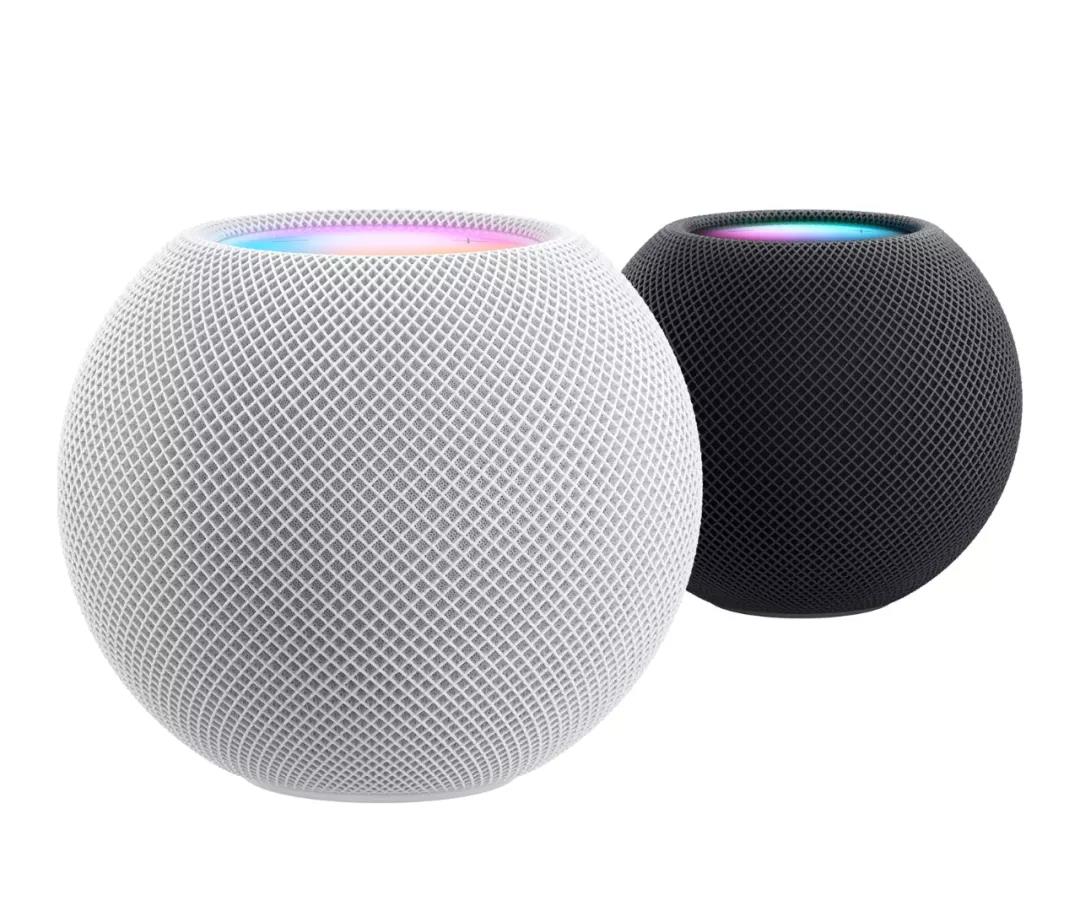

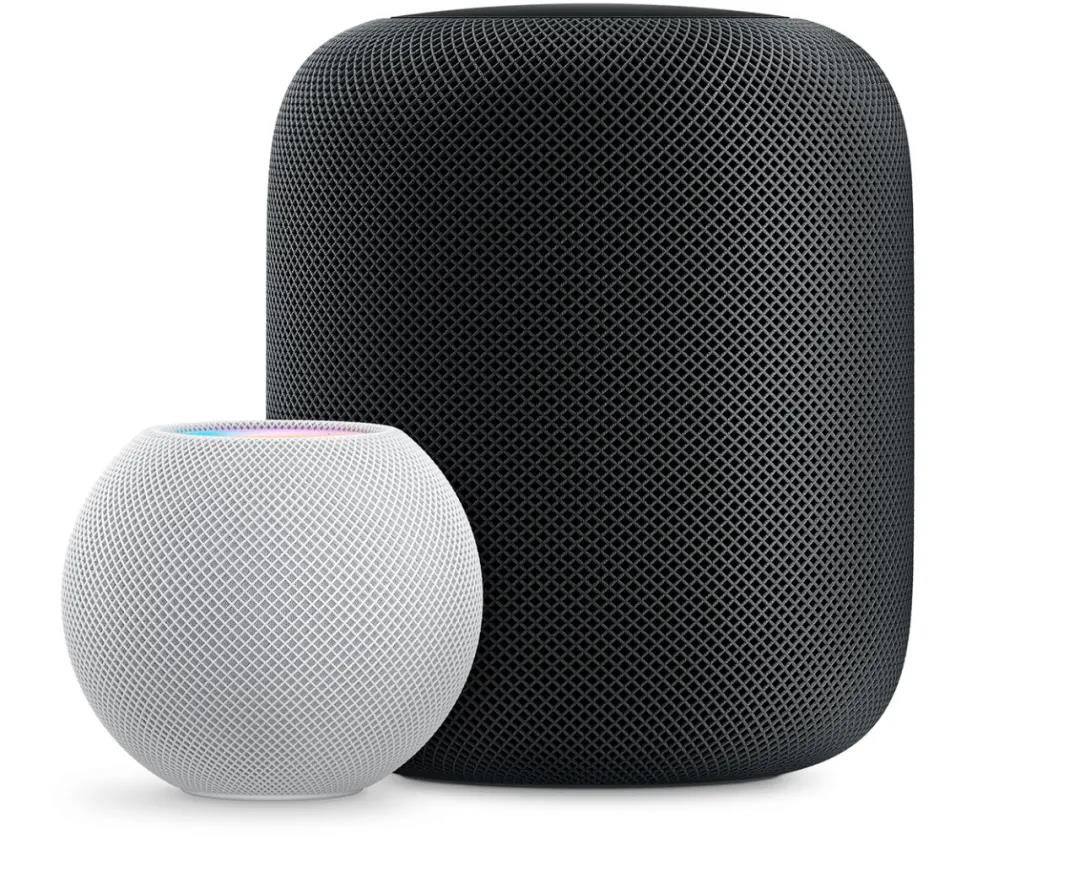

最近的苹果发布会引起了很大的关注，除了发布了iPhone12等一系列常规产品外，这次还发布了一款结合了家庭语音助手以及音响功能的新产品--Homepod mini。Homepod mini外观十分简洁美观，最外层编织网的材质也是别出心裁，本次教程将讲解这款产品的造型。

建模思路

产品大型可以通过旋转成型获得，外层编织网则靠曲面流动以及Grasshopper的相关功能进行制作。

建模步骤

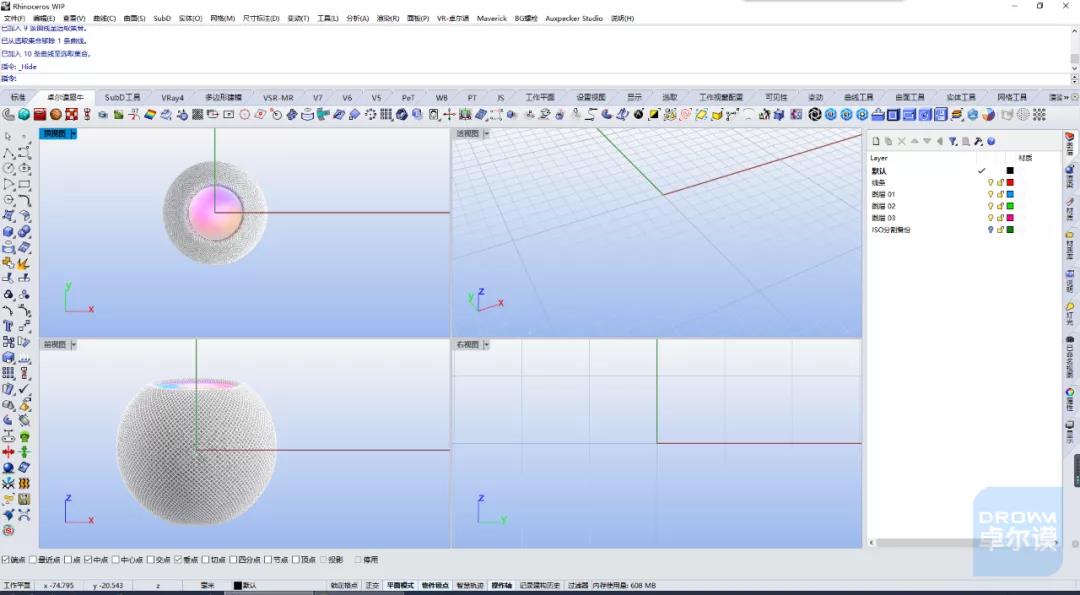

01、导入背景参考图，对齐到中心，值得一提的是Homepod mini的尺寸是84.3×97.9mm，我们可以按照真实尺寸进行建模。

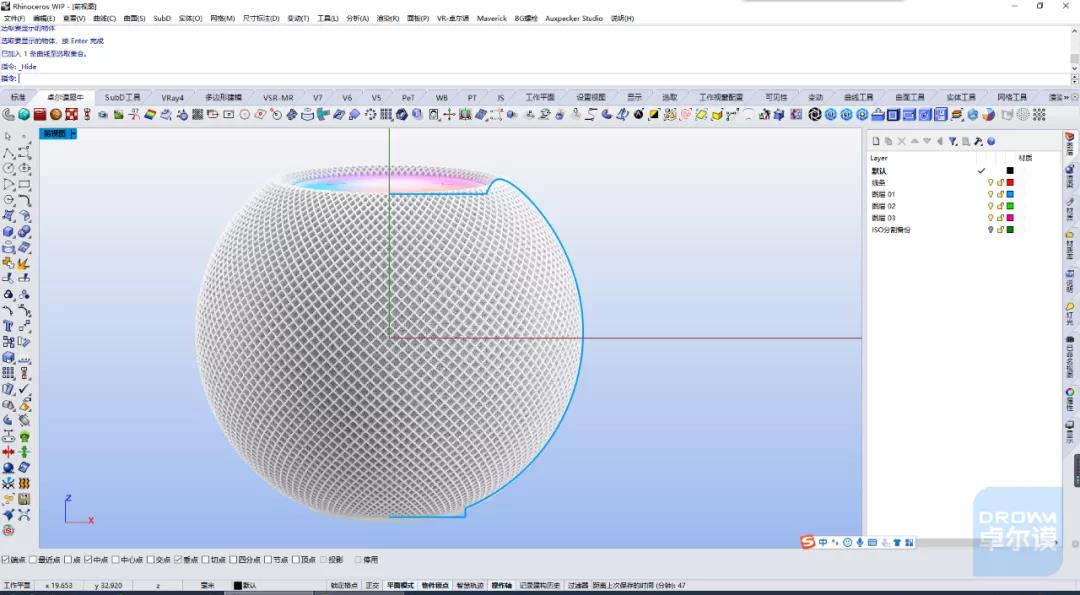

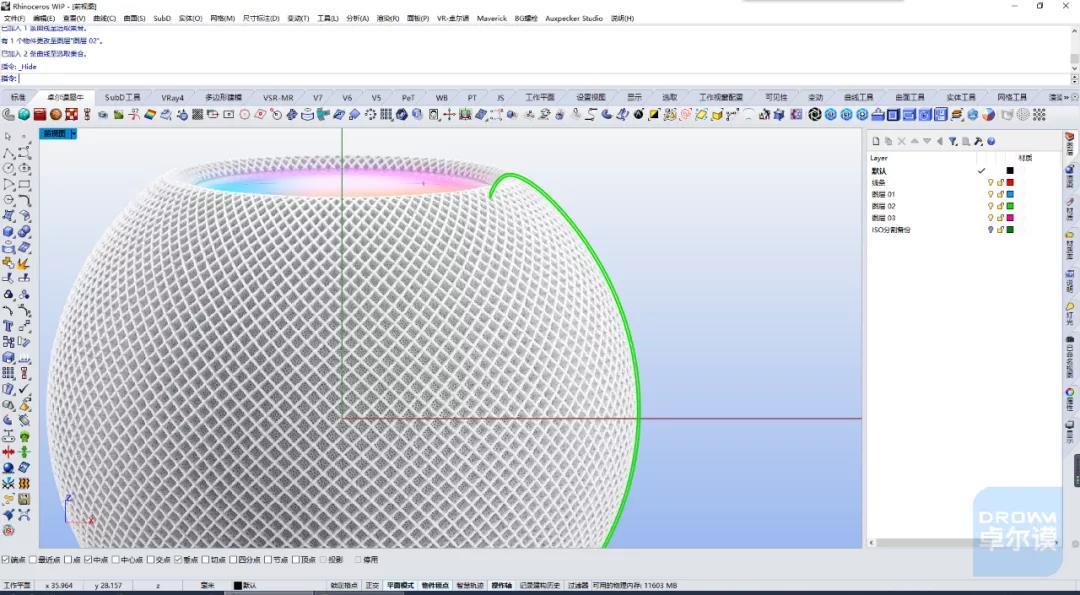

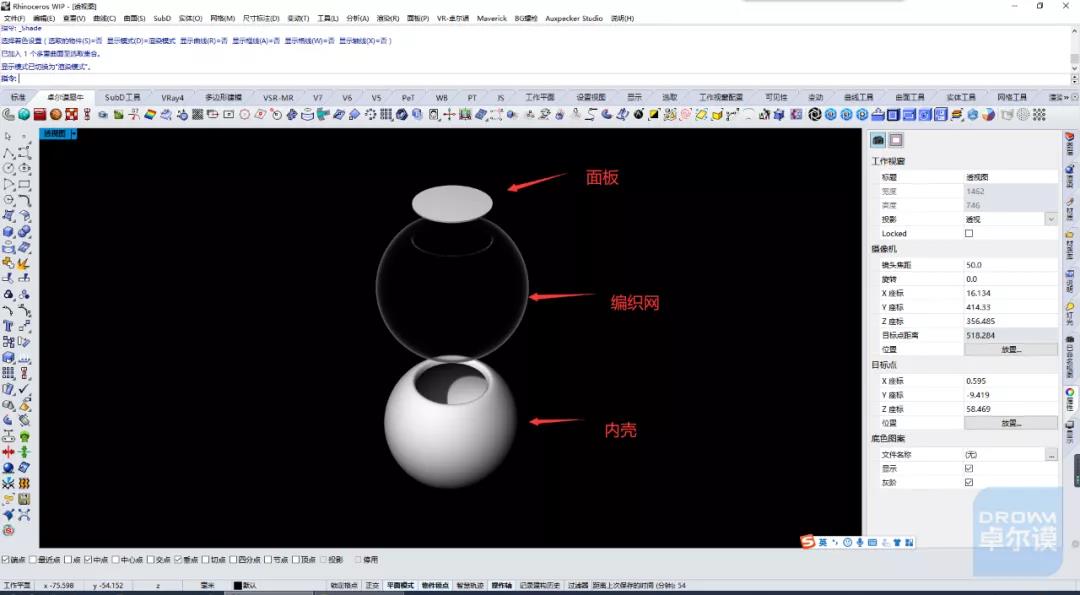

02、如图分别画出外网、内层以及控制面板的轮廓线。然后分别旋转成型。

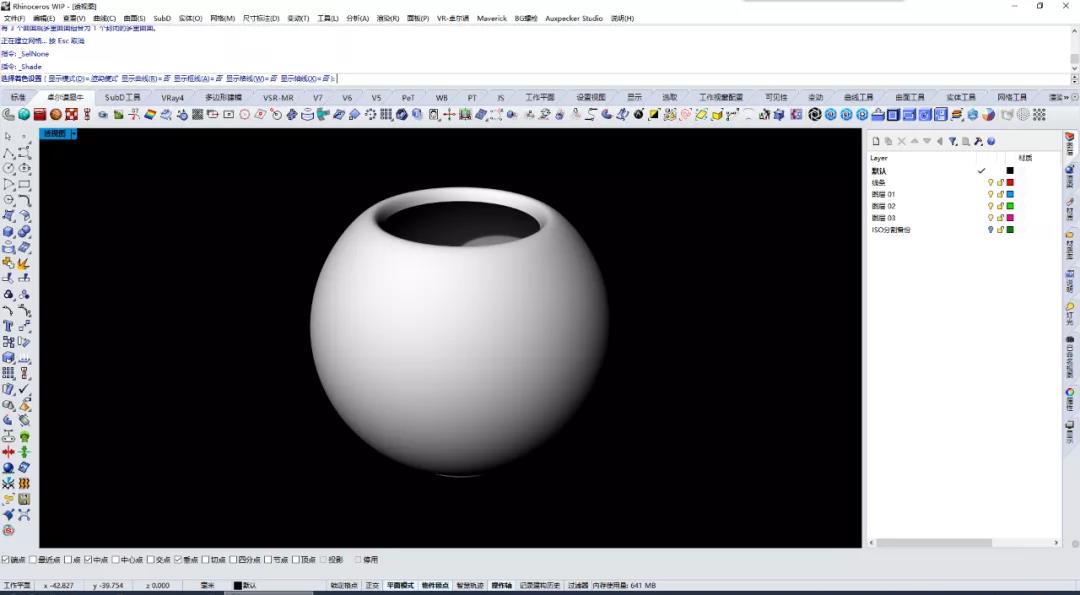

03、得到的内层进行抽壳处理，完成后效果如图。

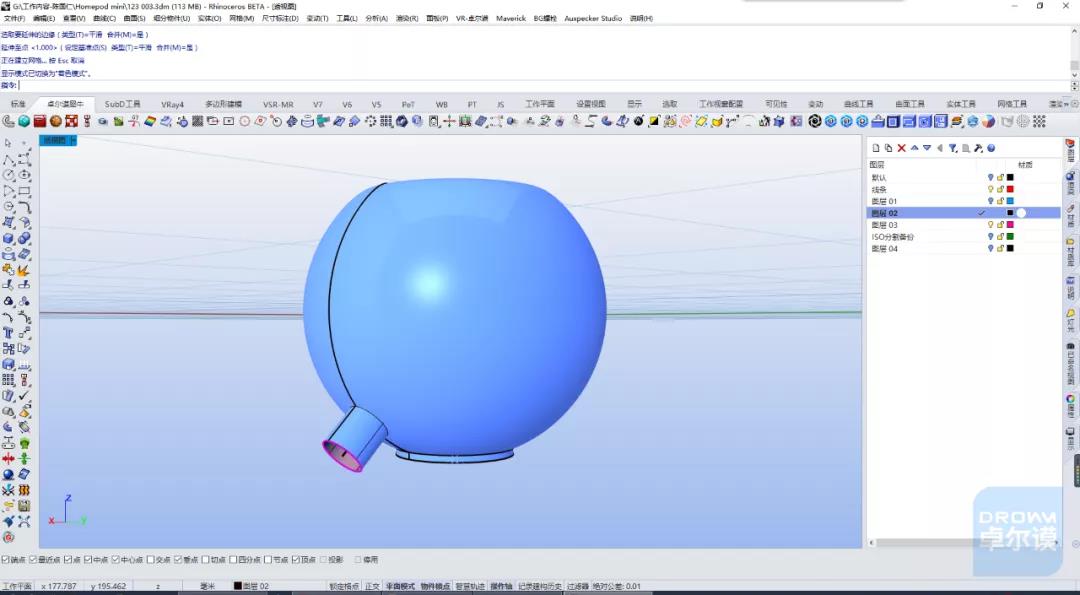

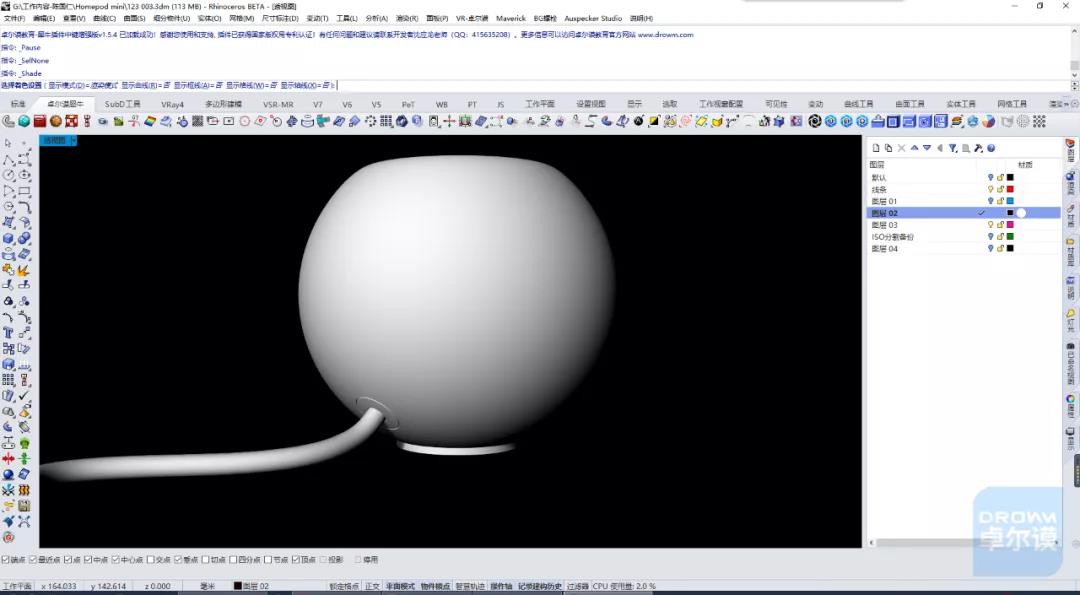

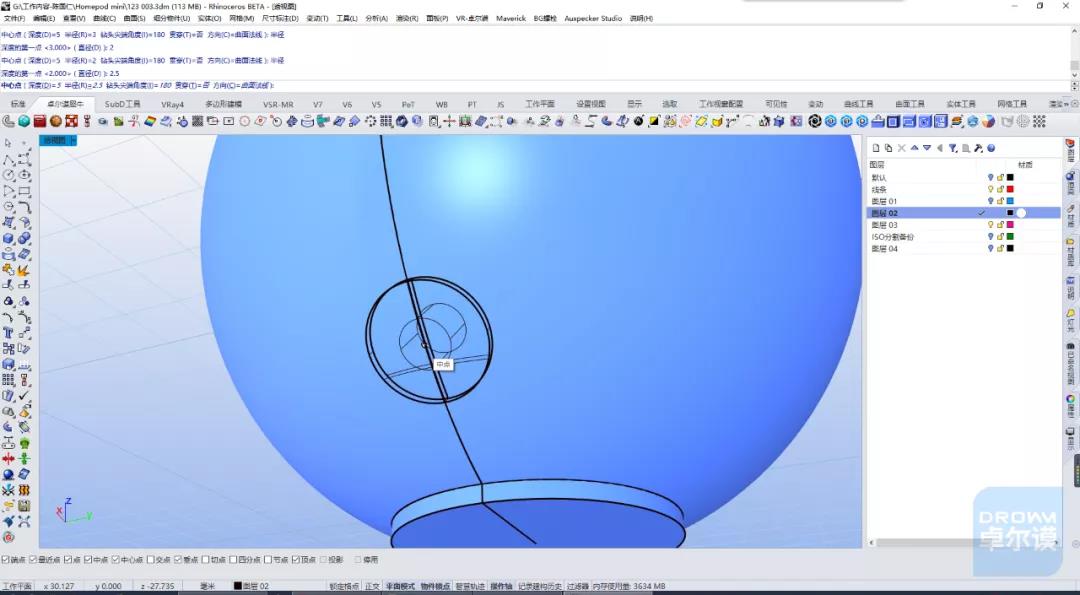

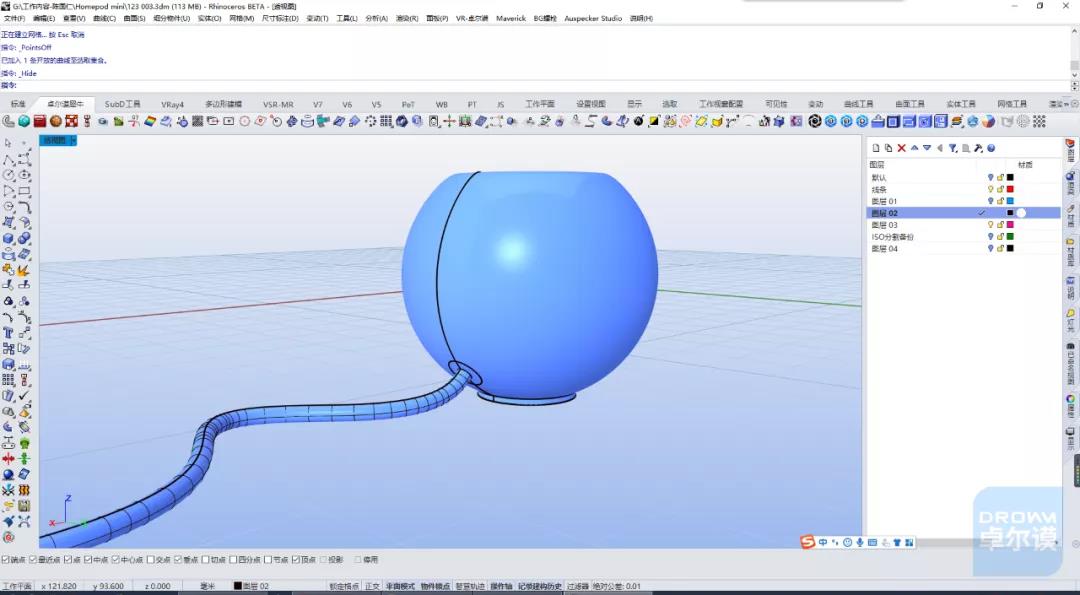

04、在Homepod下部根据曲面法线生成圆管，做出连接充电线的部分。分割出软垫的部分后使用创建圆洞指令挖出充电线的孔位。然后做出电线，并对模型进行倒角。

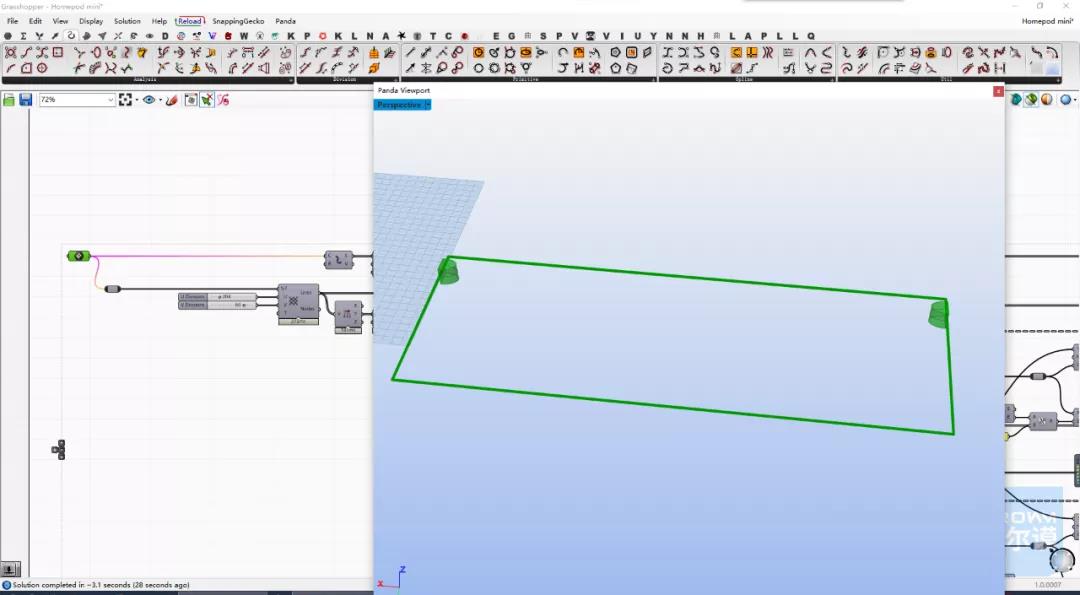

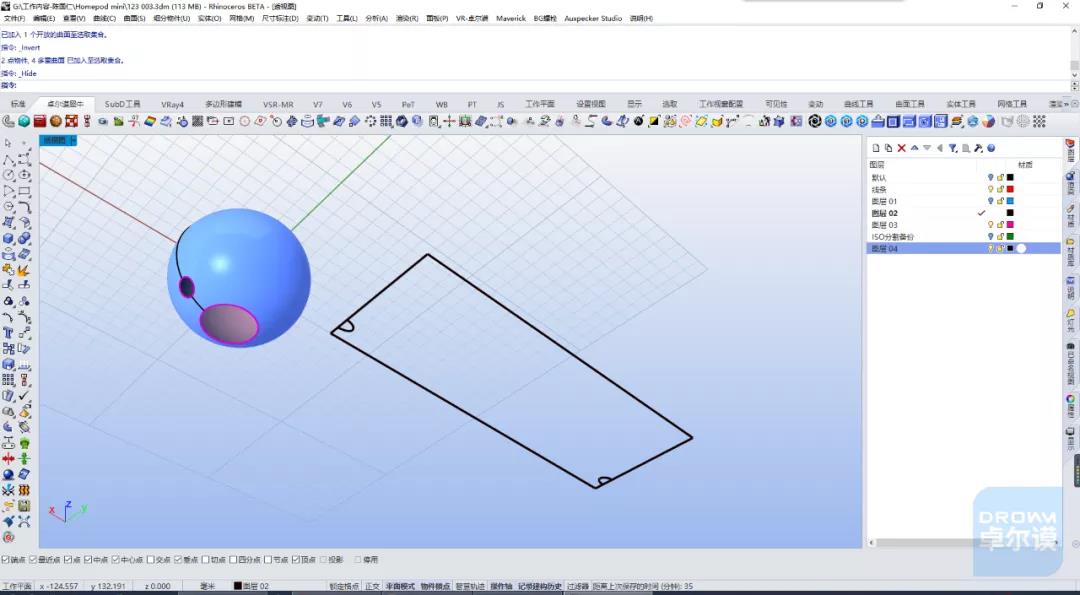

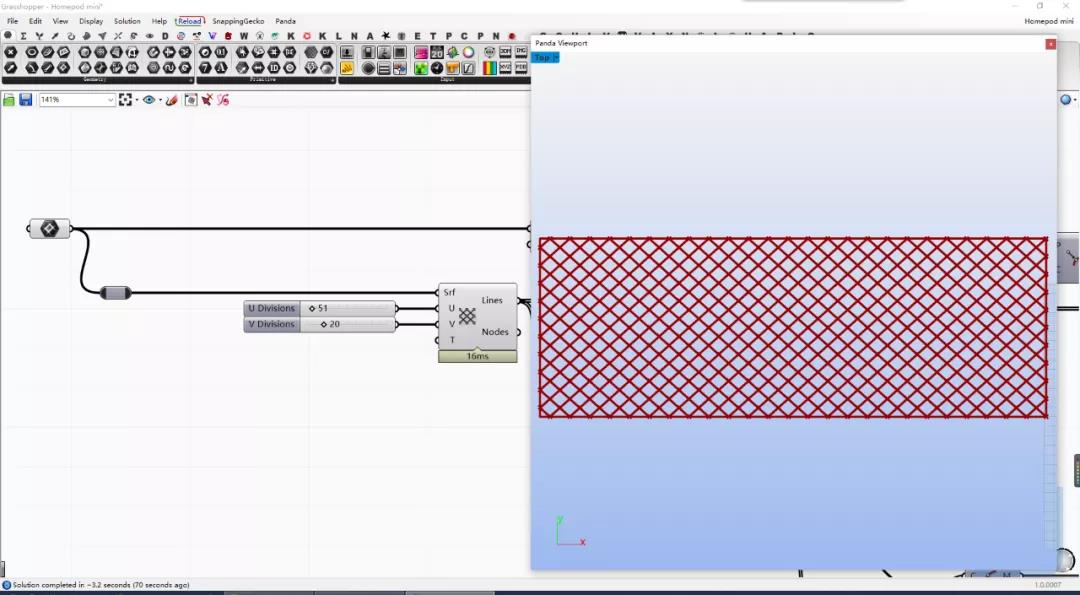

05、接下来是编织网部分。对最外层的曲面同样进行开孔处理，然后创建曲面的UV线，创建时记住把孔的边缘也选上。然后在Grasshopper中创建跟UV线同等大小的矩形框，再使用LunchBox插件做出菱形肌理网格。这里可以先用数量较少的网格UV，避免卡顿。

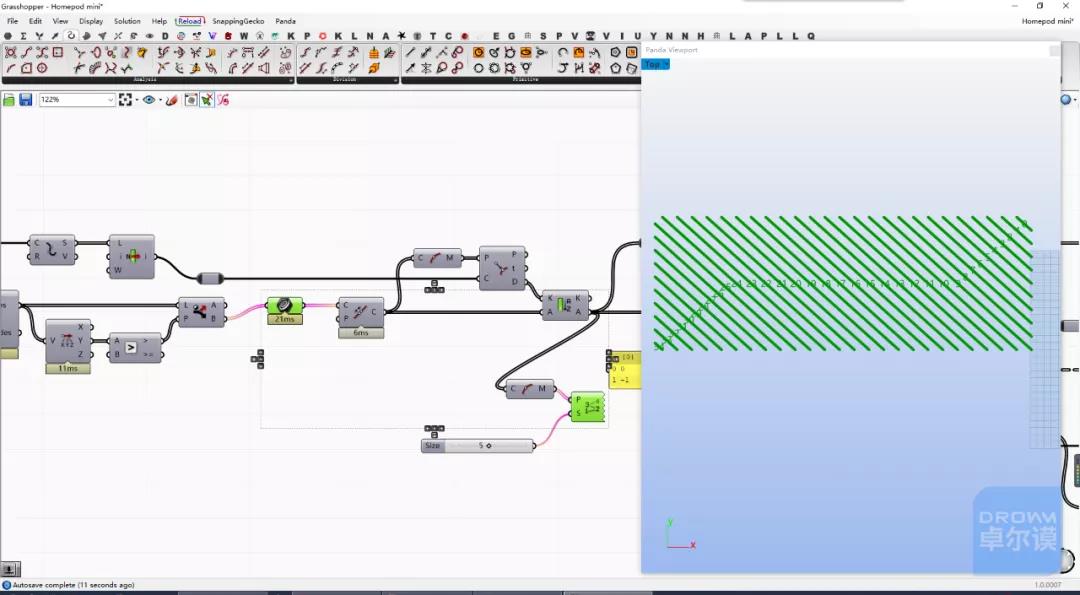

06、接下来要做编织网上下穿插的效果，这就要先把菱形网格里的所有线条分好组。这里利用到了曲线的方向进行分组，并且按照从右到左的顺序给两组线条排好序。

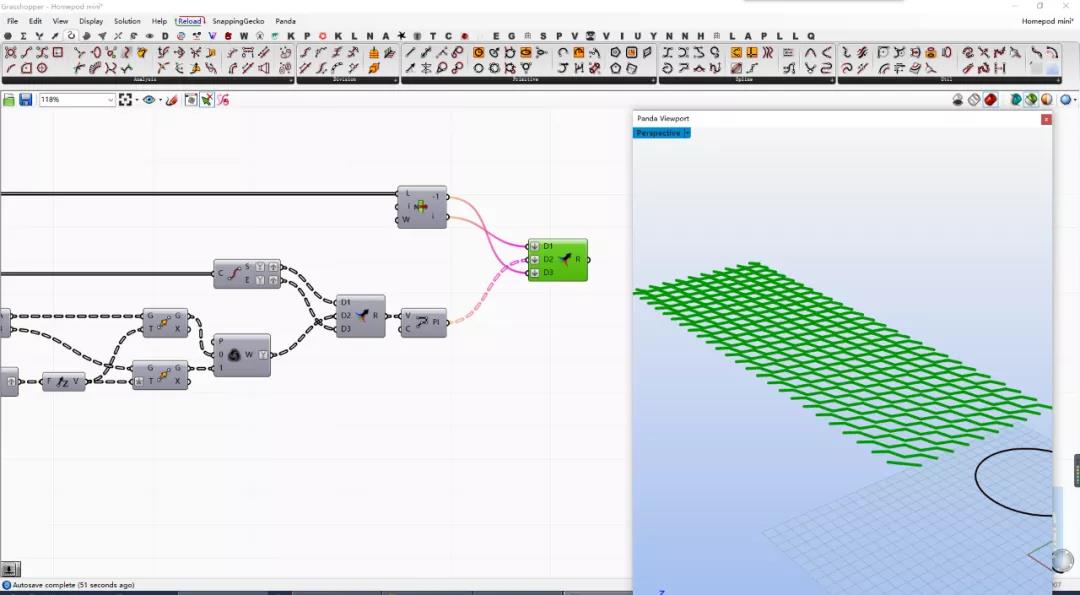

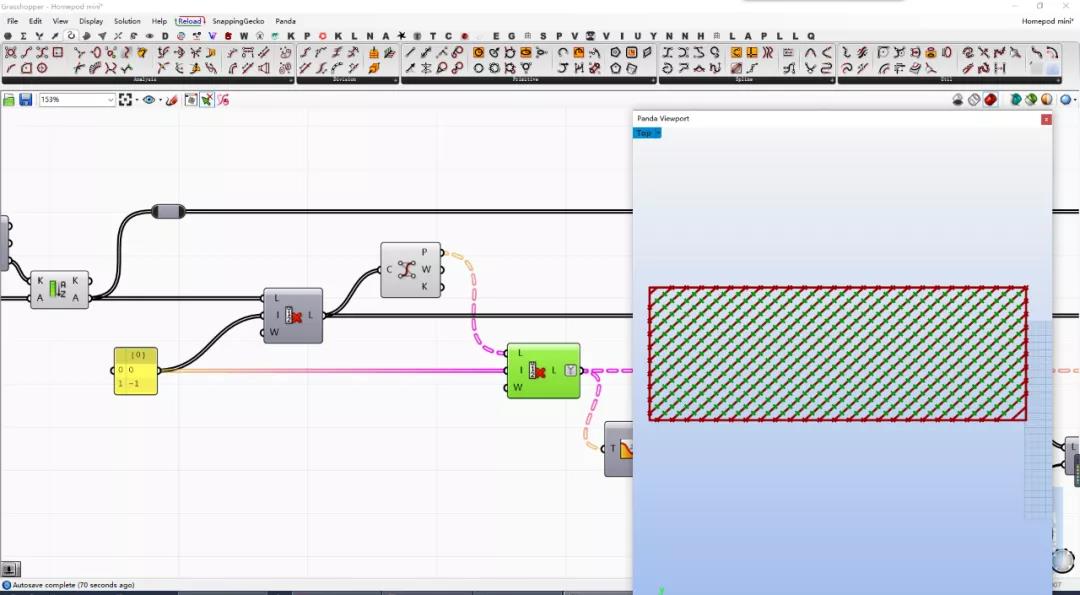

07、接下来分两组线条进行构建逻辑（实际上逻辑是一样的，只是点的上下移动刚好相反了）。首先排除掉首尾两条纯直线（因为纯直线没法上下调点了），中部的直线提取出控制点后再次排除所有直线的两个端点（固定边缘造型）。

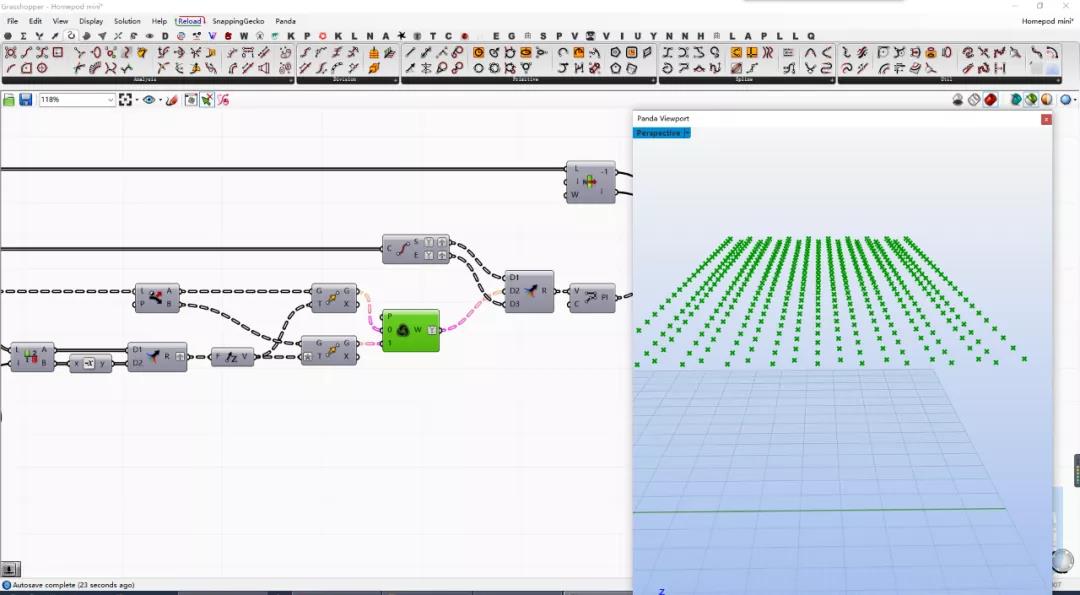

得到中部的控制点后，把点分为奇偶两组，奇数组向上移动，偶数组向下移动。最后把排除掉的首尾控制点重新合并回来（注意做好数据分组），再重新生成直线，就能得到波浪形的折线了。

将整个逻辑复制给另一组线条，这次改为奇数组点向下移动，偶数组点向上移动，同样重新生成直线，如此一来就能得到互相穿插的完整的菱形网格编织线了。

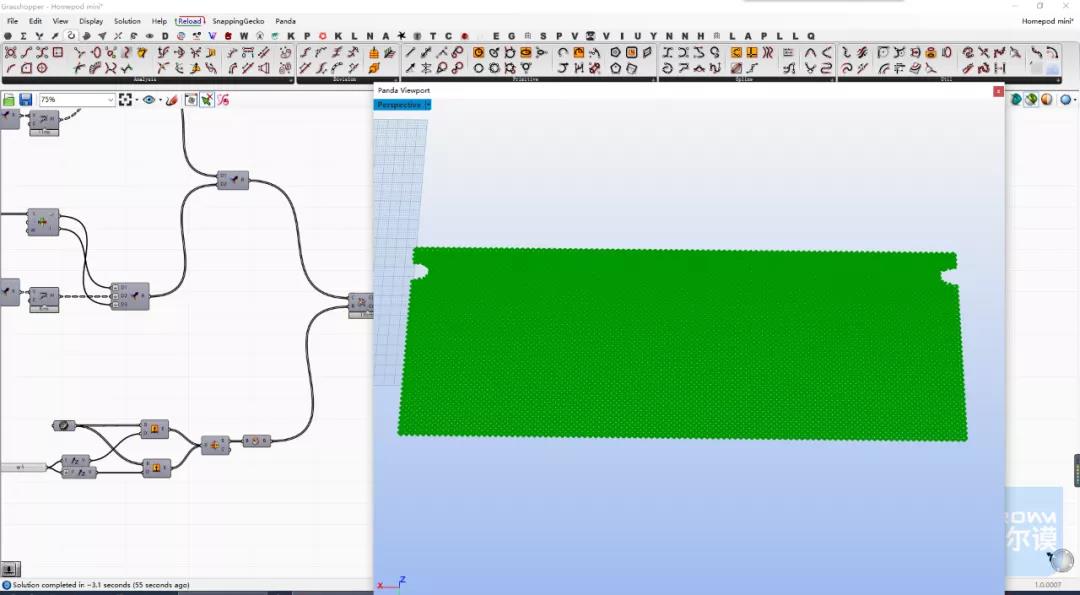

08、接下来将孔位的线条挤出成实体，对整组菱形编织线进行分割，去掉孔位处的线条（这里要注意把一些修剪后非常短的线条删掉，避免后续出错）。

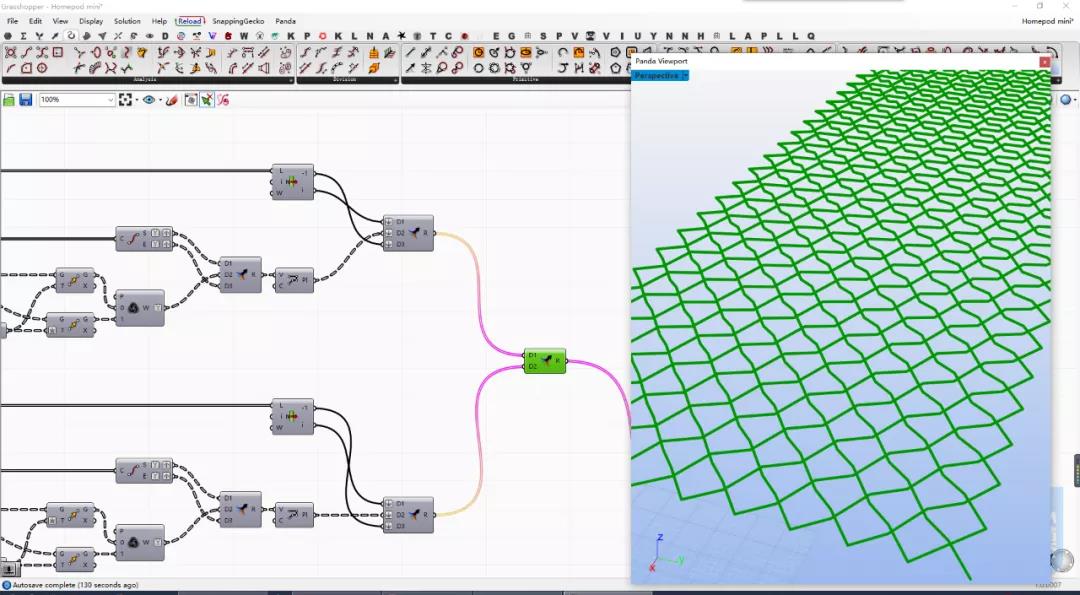

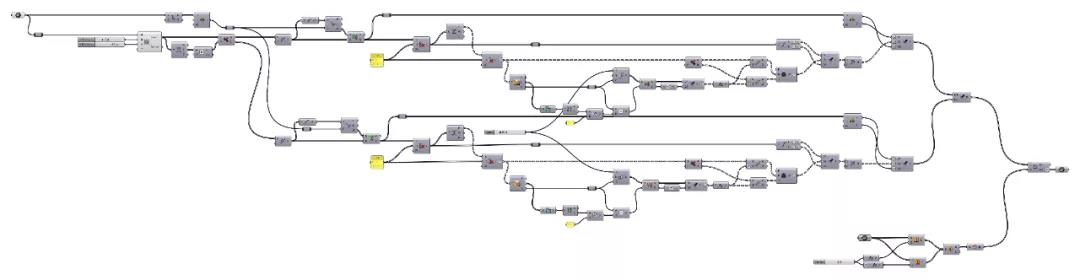

完整电池图如下：

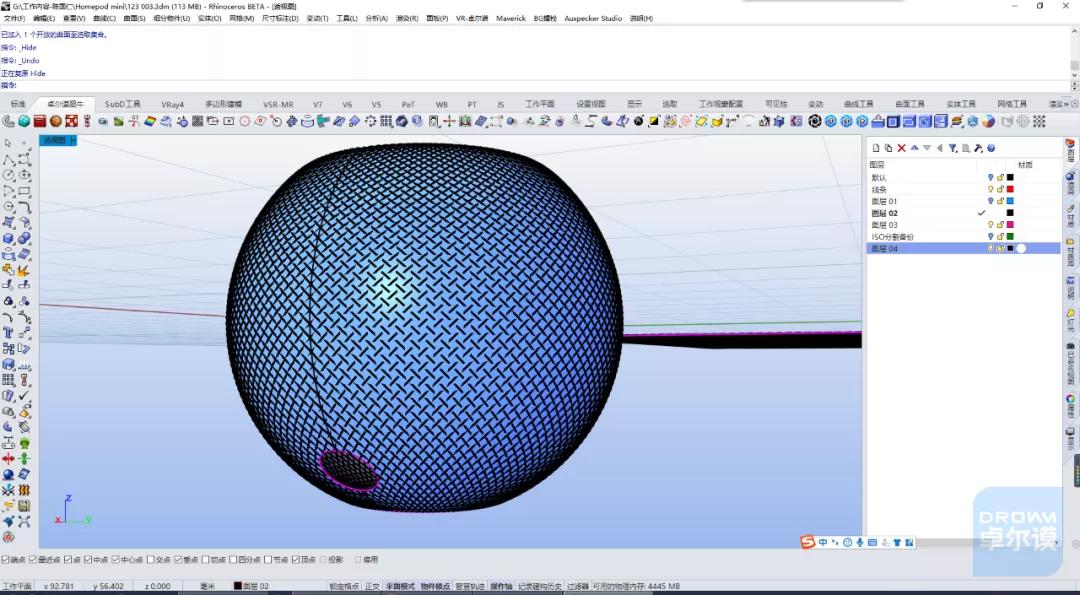

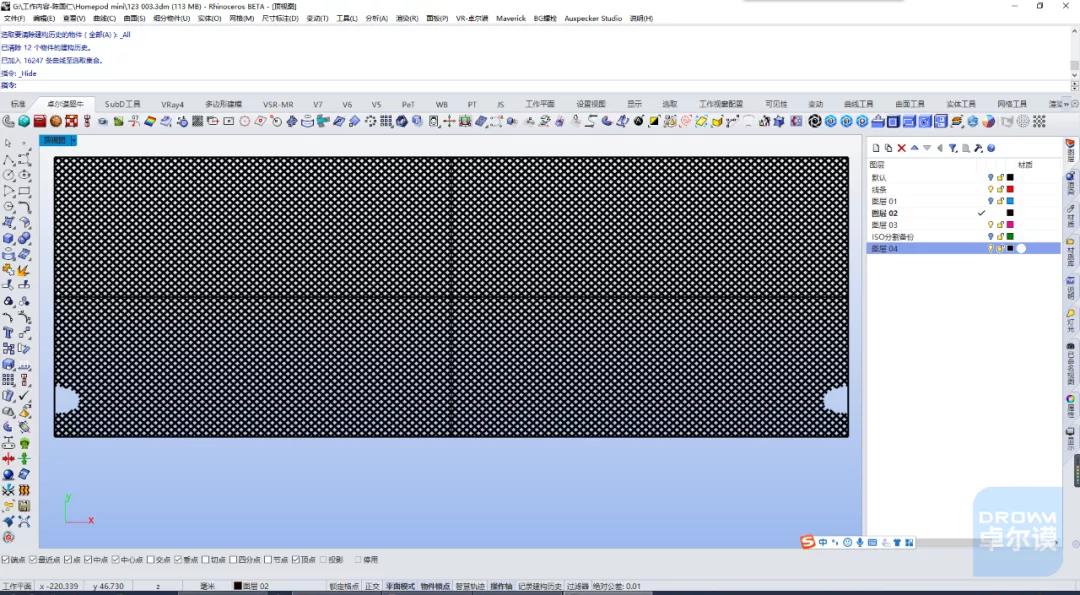

09、接下来把线条烘焙出来，并且流动到曲面上。

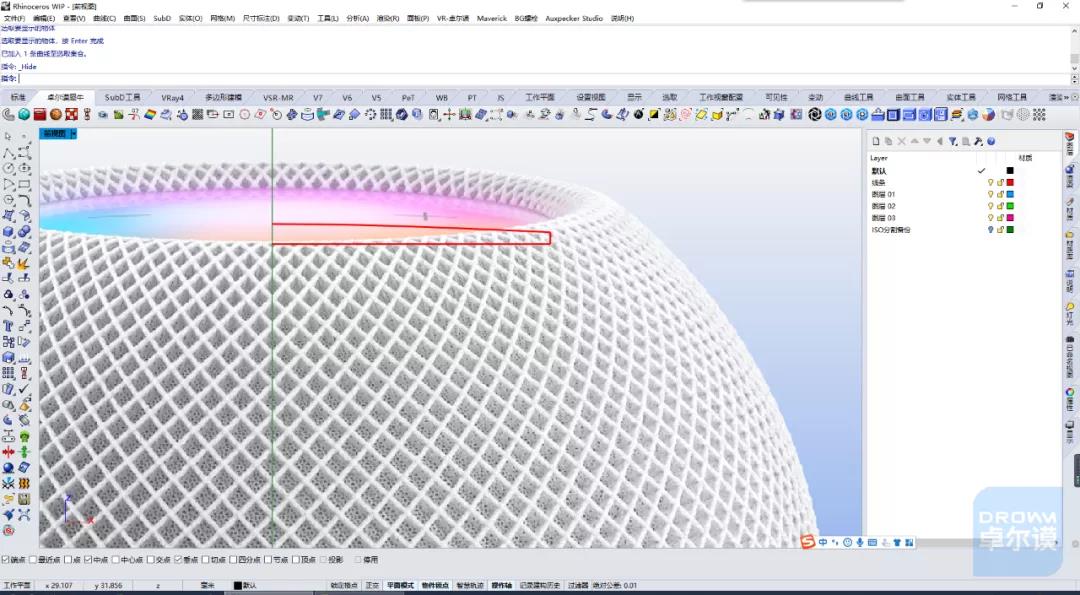

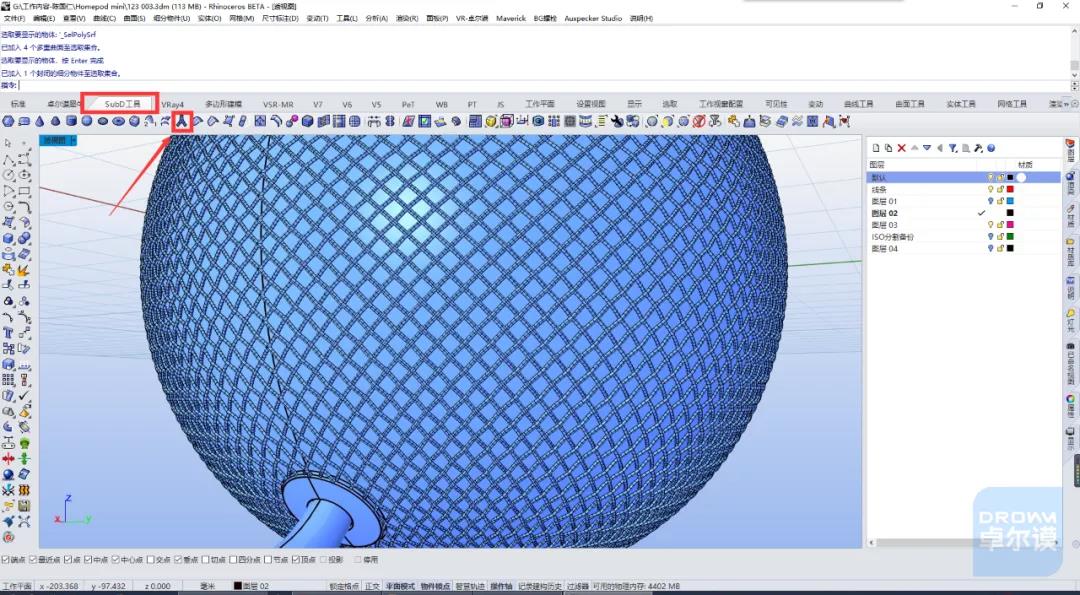

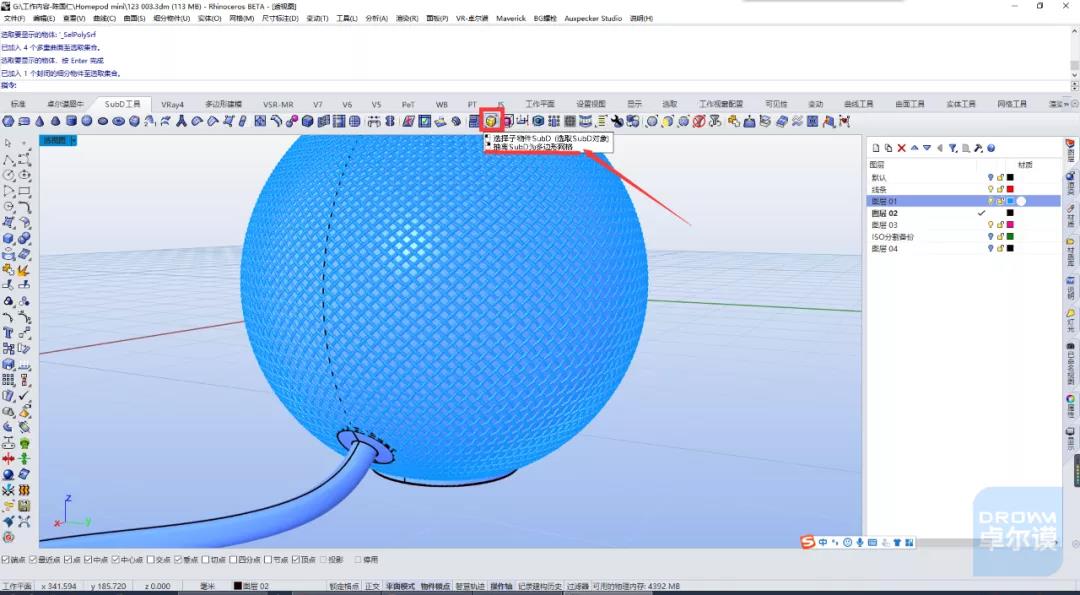

10、将流动到曲面上的曲线进行生产subd圆管，这样生出来的圆管不会有G0折角，并且生成的速度也会比曲面圆管快的多。生成圆管后可以把SUBD圆管转成网格或者Nurbs曲面，方便后续渲染。不过要注意转成Nurbs需要耗费大量的内存以及时间，如果不追求非常极致的特写细节渲染，转网格是最好的选择。

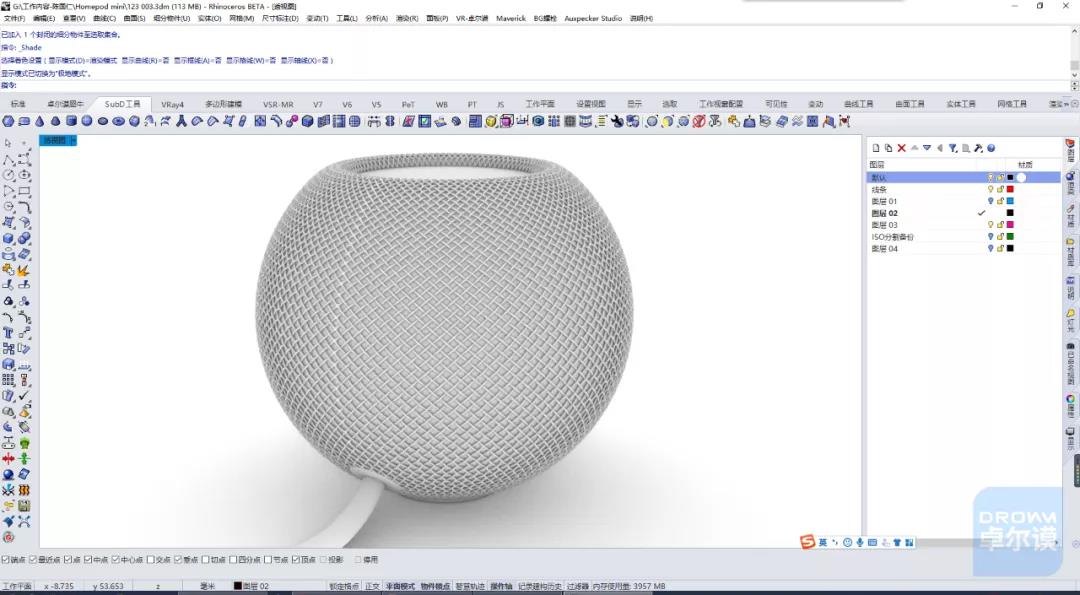

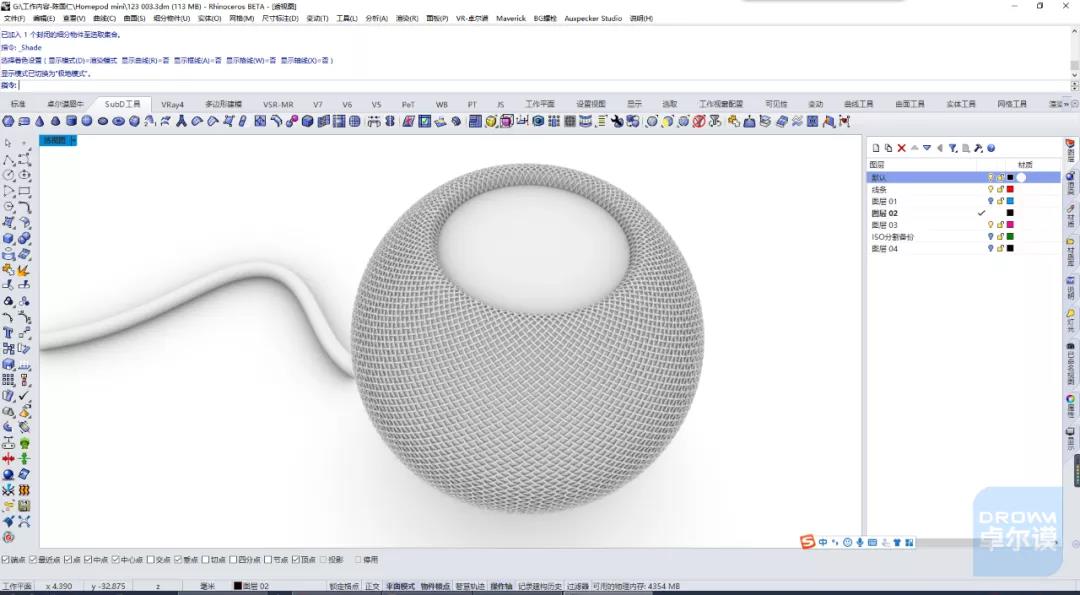

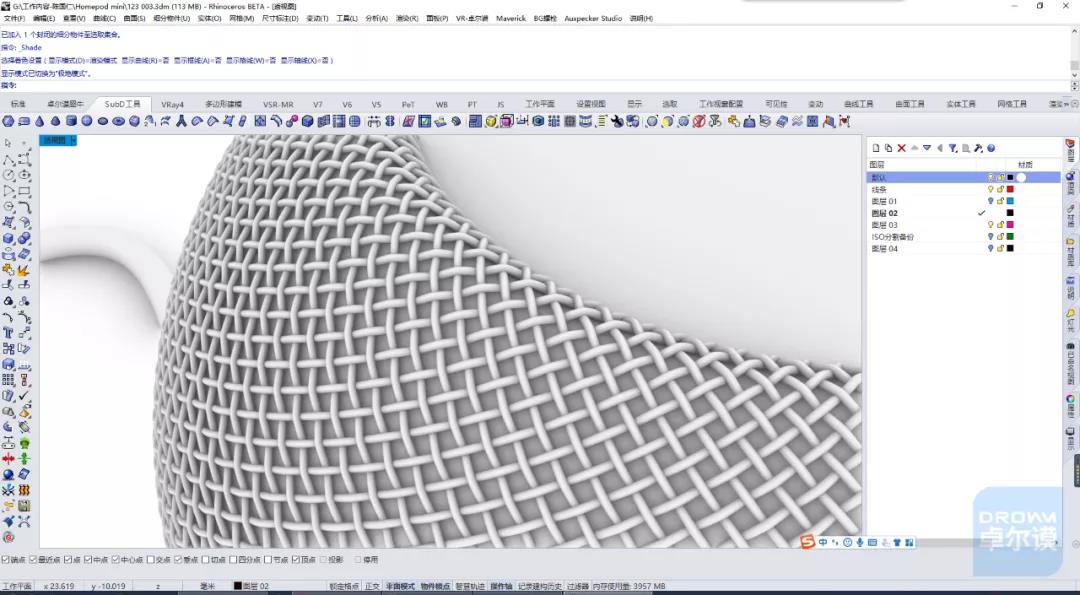

11、完成后效果如图：
