【教程】Rhino犀牛7头戴式耳机建模

建模渲染教学视频可关注

◾B站：卓尔谟工业设计小站

◾视频号：犀牛KS部落

教程：令狐老师 / 编辑：泡芙

建模步骤

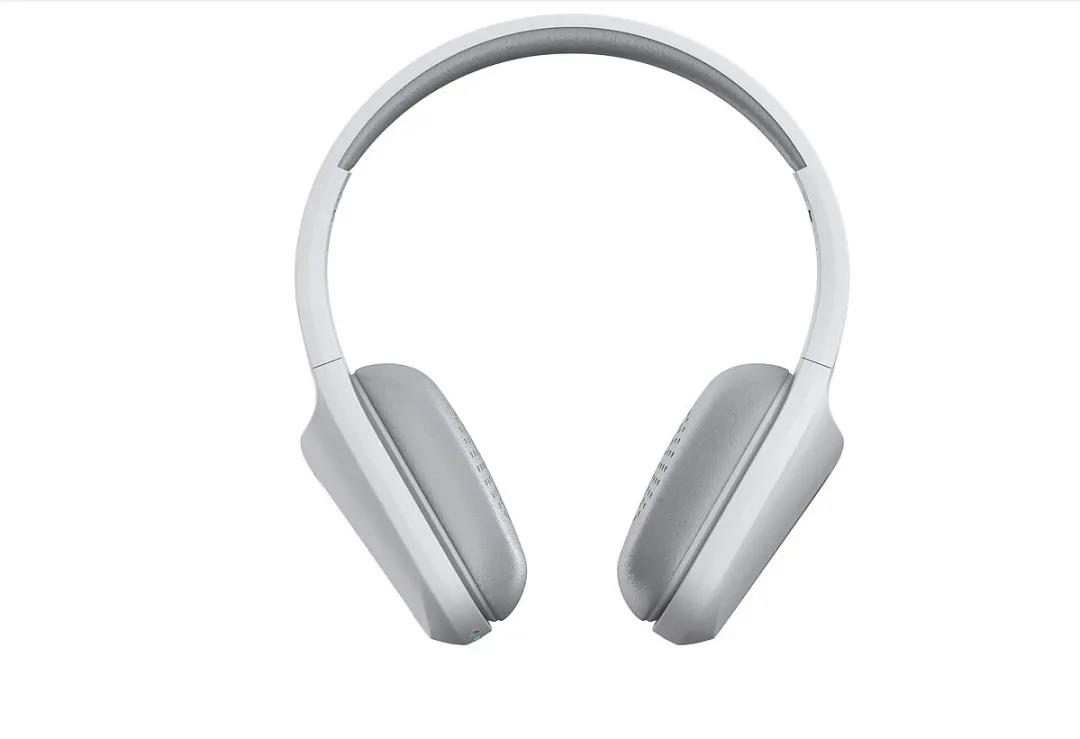

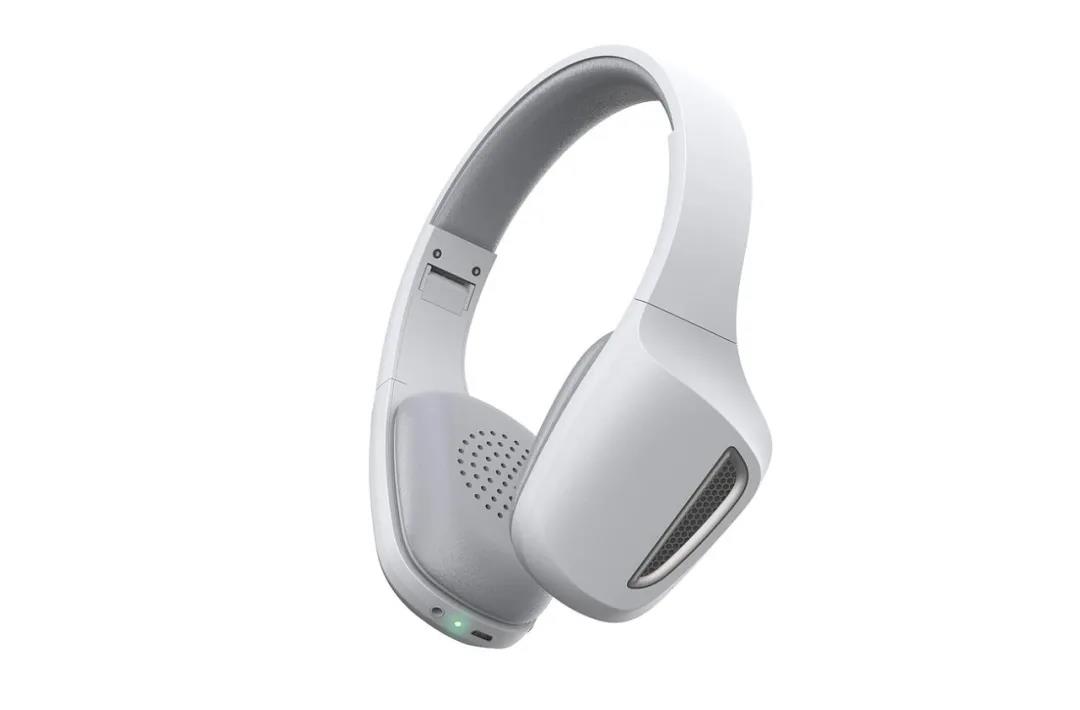

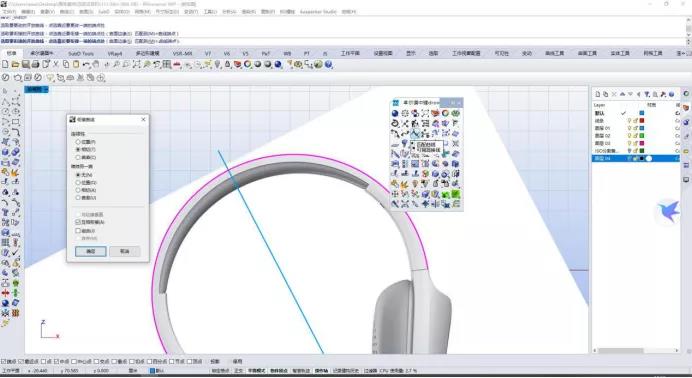

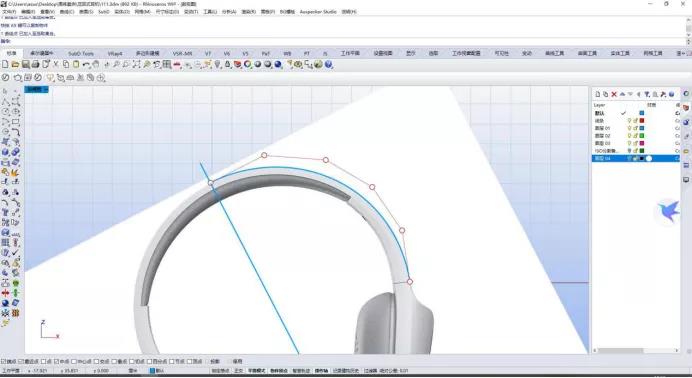

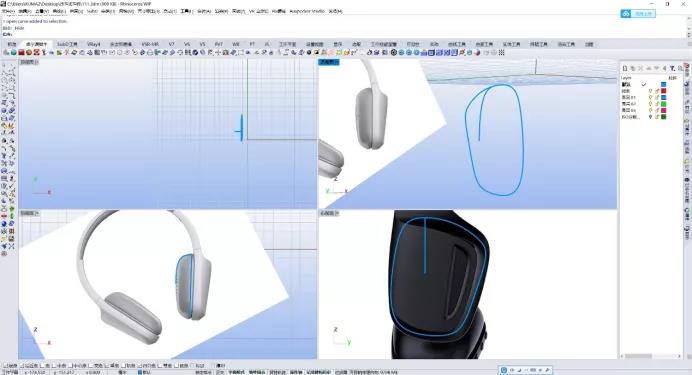

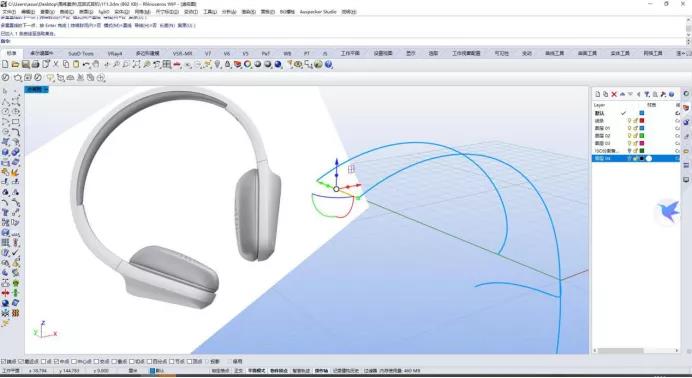

01.先将背景图在软件里面对好，使用直线画出两个耳罩的对称轴，再用曲线画出耳罩中间连接的轮廓。

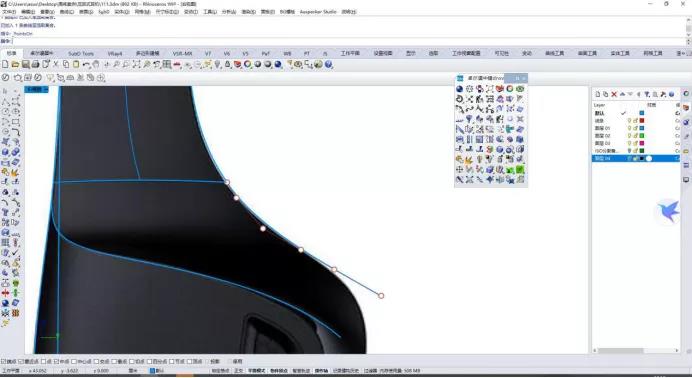

02.使用镜像，将曲线沿着对称轴对称过去，然后使用衔接曲线的工具，将两条曲线互相衔接为正切关系。

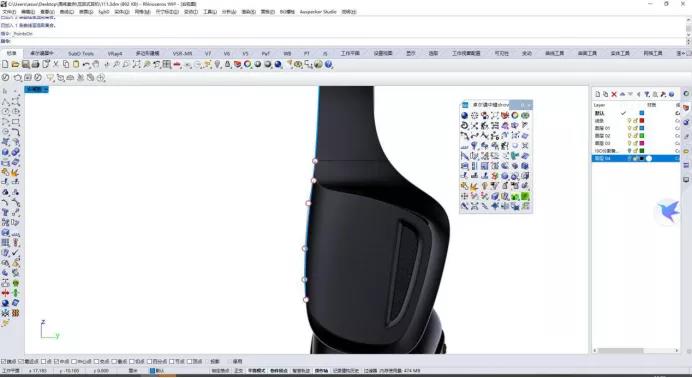

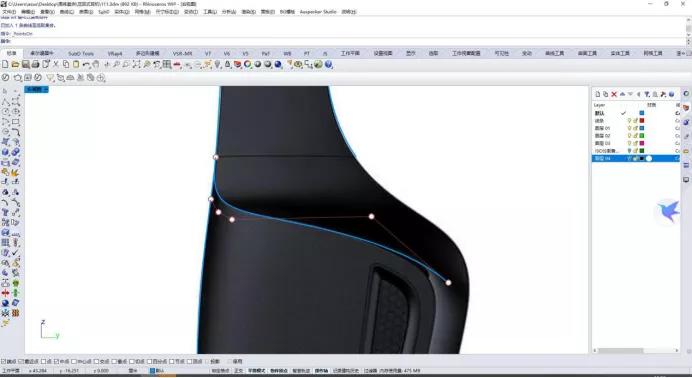

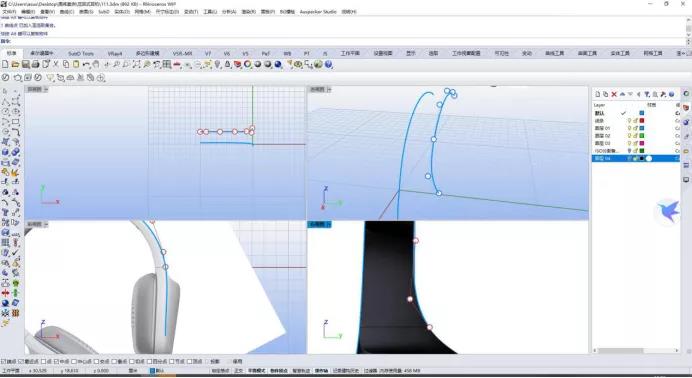

03.因为耳机中间连接的部分并不是一个平面的，所以需要在右视图上调整曲线的弯度，打开控制点调整。

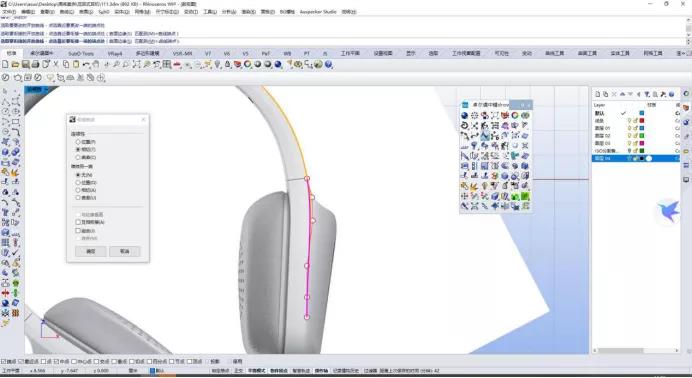

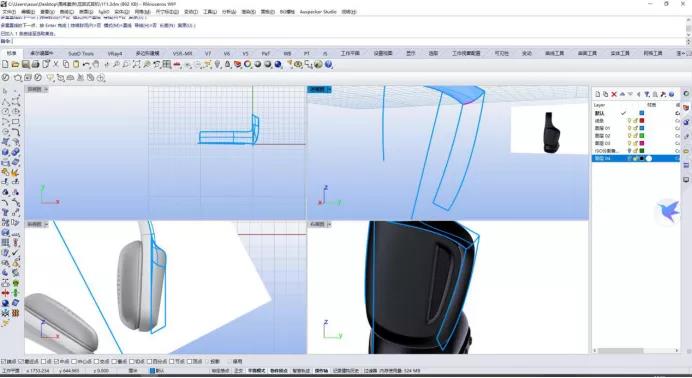

04.继续如图沿着耳罩的轮廓画一条曲线，然后使用衔接曲线的工具将曲线衔接到上面。

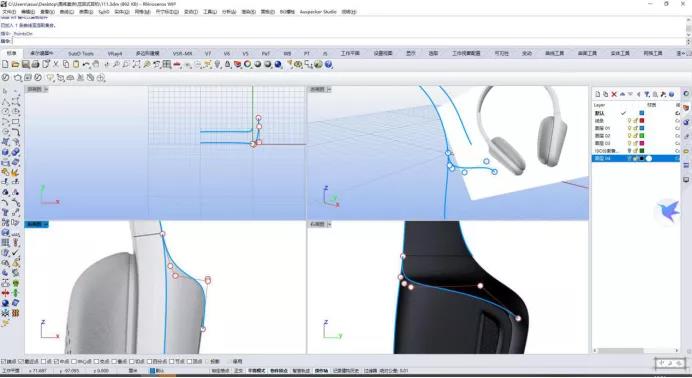

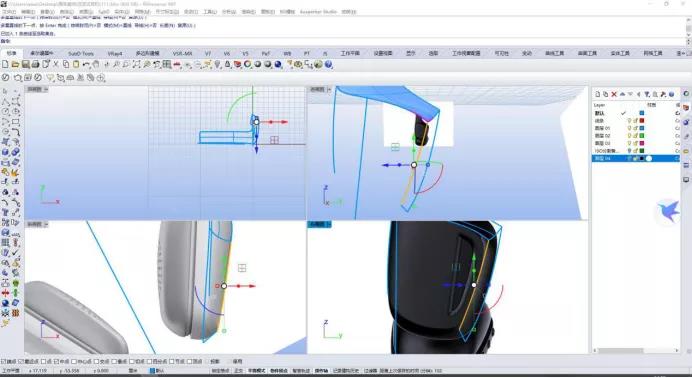

05.切换到右视图上调整曲线的位置与造型一致。

06.在右视图上复制刚才画过的线，调整造型，（这里因为刚才画的点数满足不了造型，所以重建了一下曲线，增加了一个控制点）

07.镜像曲线，衔接。

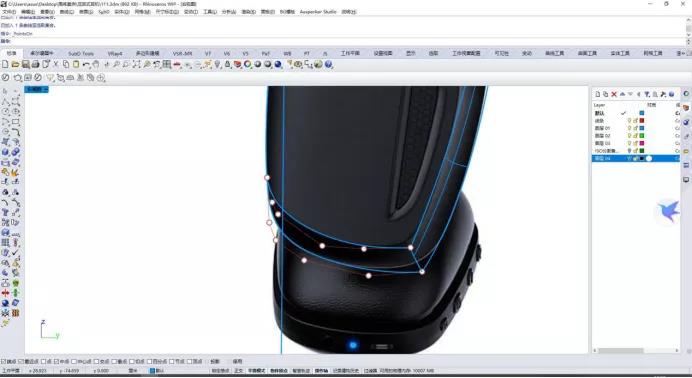

08.沿着耳机的造型，再画一条曲线。

09.在正视图上调整曲线控制点的位置，让它与造型相吻合。

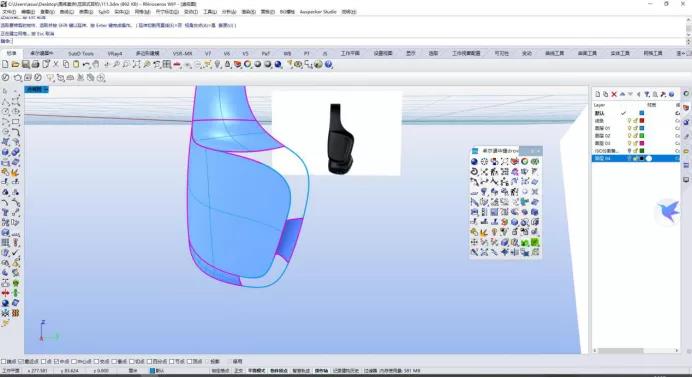

10.将镜像后的另一半耳机删去。因为刚刚镜像过去只是为了给衔接曲线做辅助。接着在两端连接一条直线。

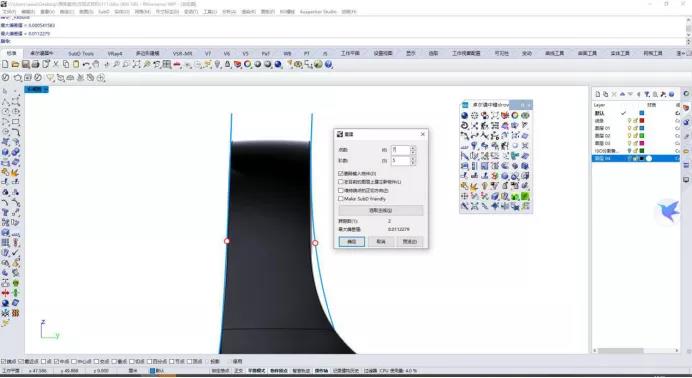

11.重建这条直线为三阶四点的曲线。

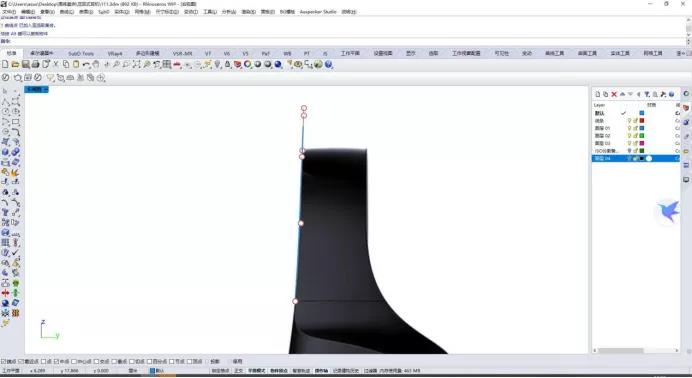

12.打开控制点，将中间的两个点向上拖拽。

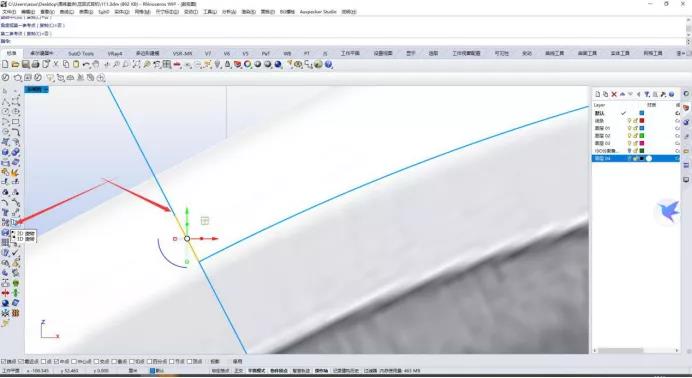

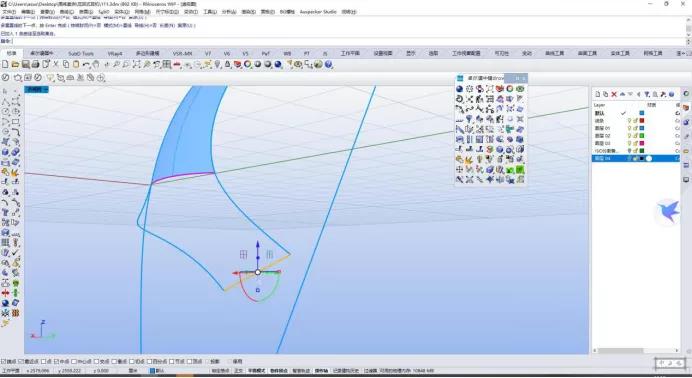

13.再使用2d旋转的工具，将这两个点旋转到与对称轴上。

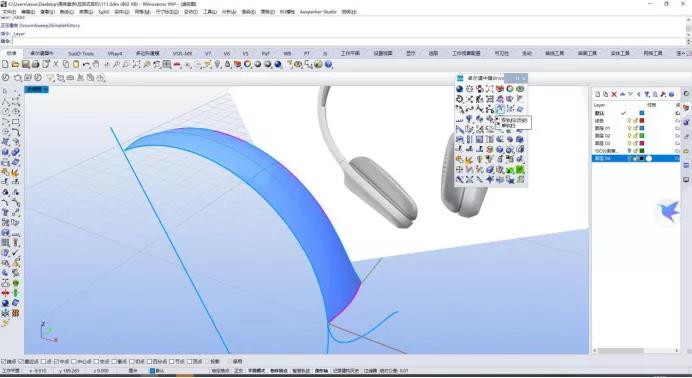

14.使用双规扫略工具给二级上面的面进行双规，生成曲面。

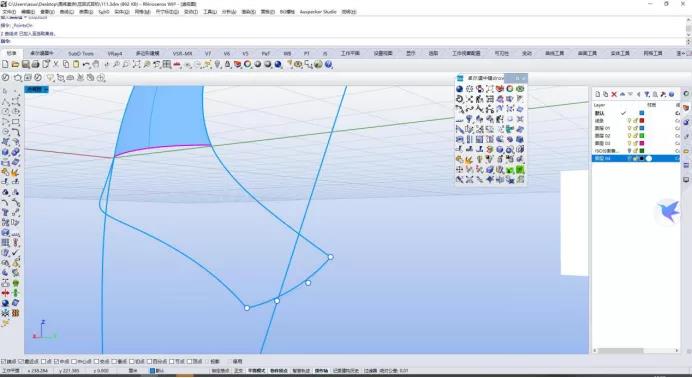

15.接着继续画线，沿着耳机的轮廓画一条曲线。尽量出头多一点，方便我们接下来的倒角。

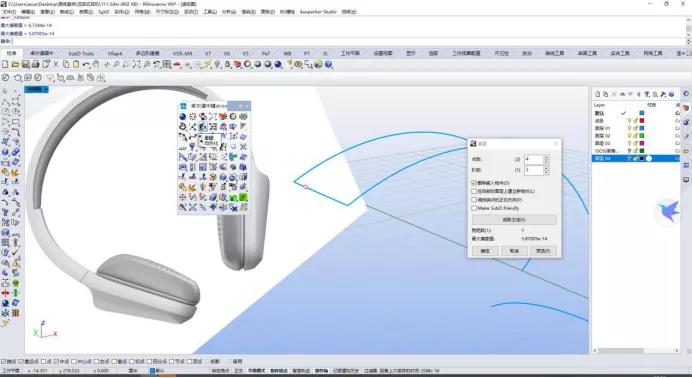

16.连接一根直线，将这条直线重建为三阶四点的曲线。

17.打开曲线的控制点进行调整。

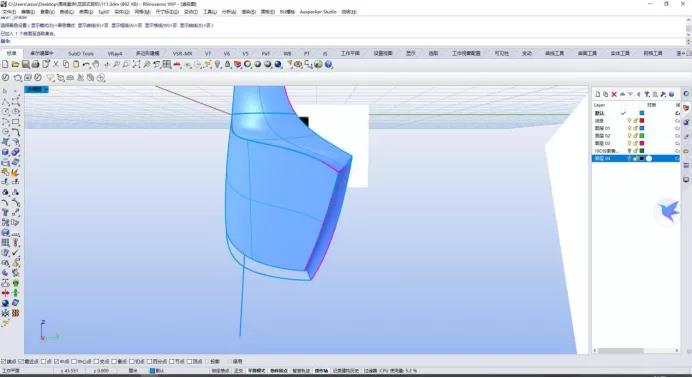

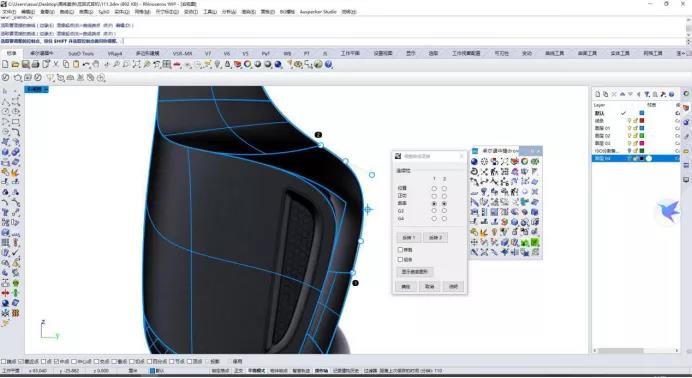

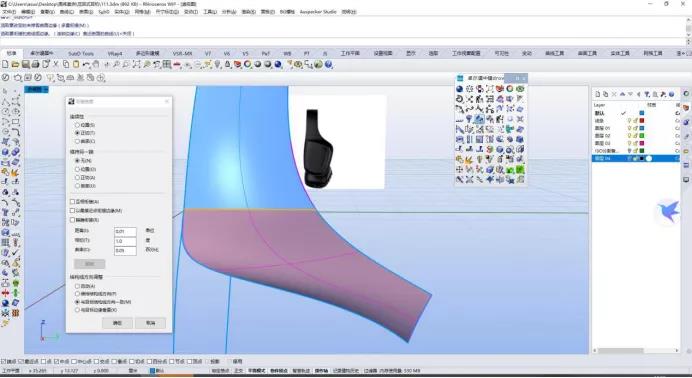

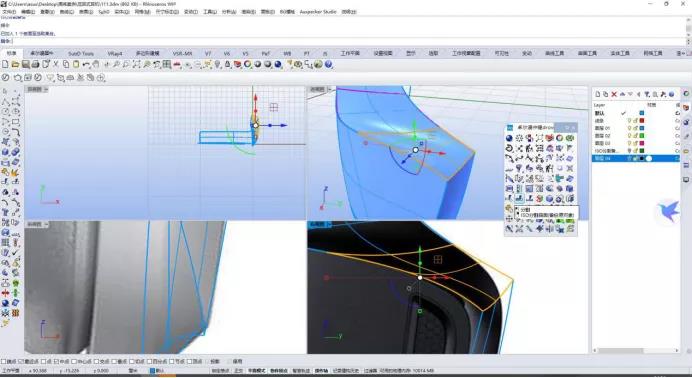

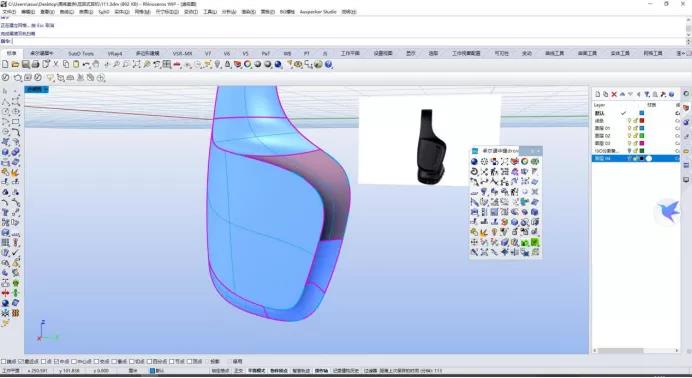

18.使用双规工具进行生面，接着使用衔接曲面的工具，将新生成的曲面与上面的曲面匹配，连续性选择正切，不要互相匹配。

19.继续画线，把下面的线也沿着耳机的造型画出。

20.在正视图上调整曲线造型。

21.继续双规生面，并把耳机底部的线也沿着耳机的轮廓画出。

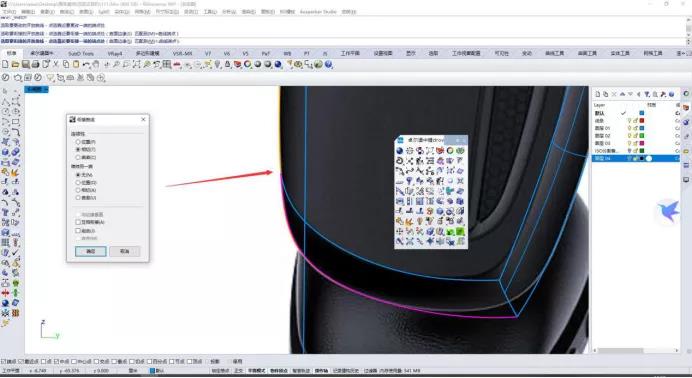

22.为了保持连续性，下面的线需要与上面曲面的边缘进行匹配一下。使用衔接曲线工具调整曲线的连续性。

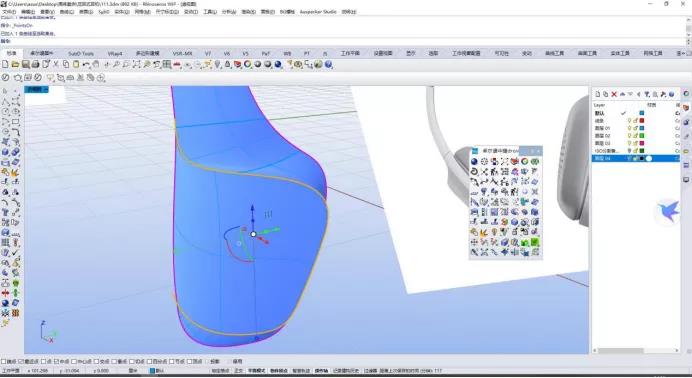

23.继续使用双规工具进行生面，把中间最大的面也做出。

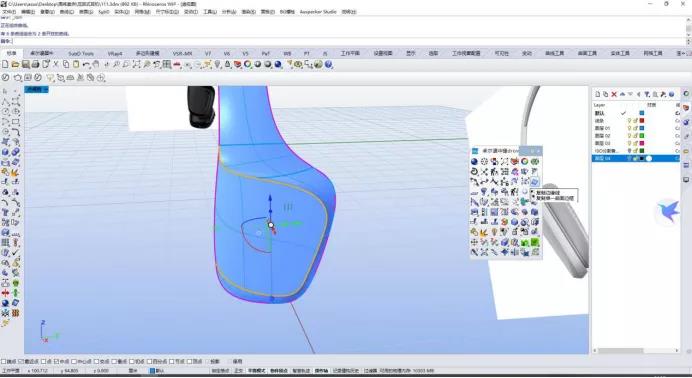

24.使用卓尔谟中键中的iso分割工具，将曲面在倒角弯曲处分割开。

25.下面也是同样的方法分割开，然后删去。

undefined

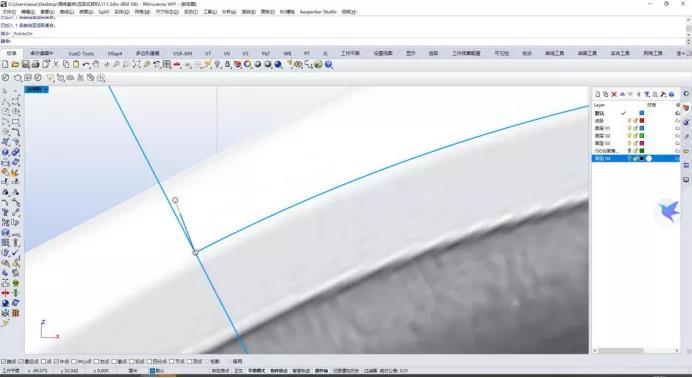

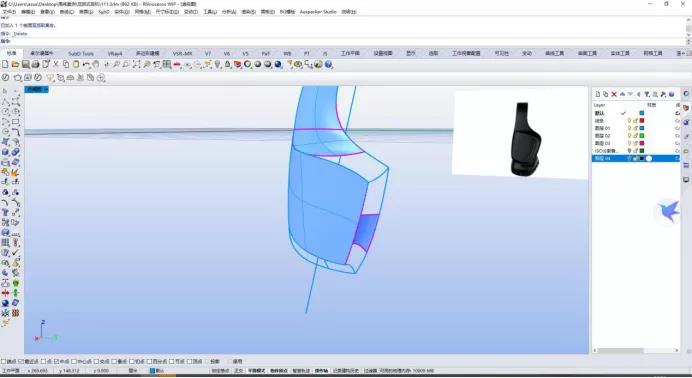

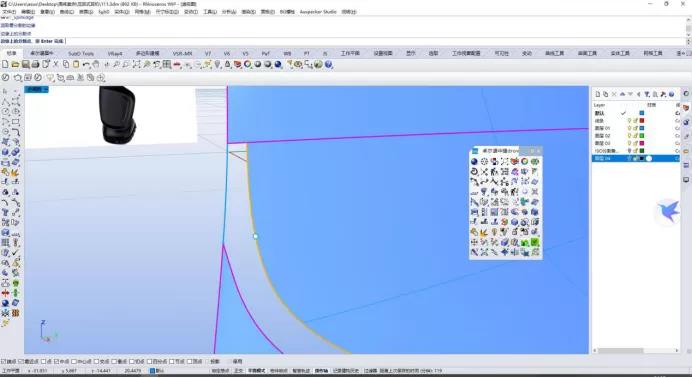

26.在两个曲面的边缘中间使用可调混接线工具，混接两条曲线，调整一下曲线的造型。

27.下面也使用同样的方法混接两条曲线。

28.使用分割工具，用混接的两曲线将中间的大面切出倒角。

29.使用双规工具，进行双规生面。

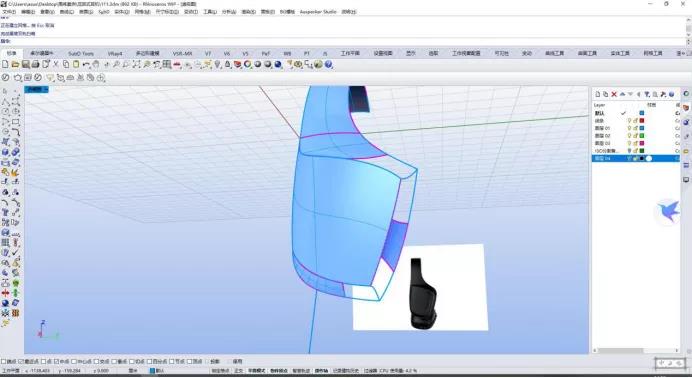

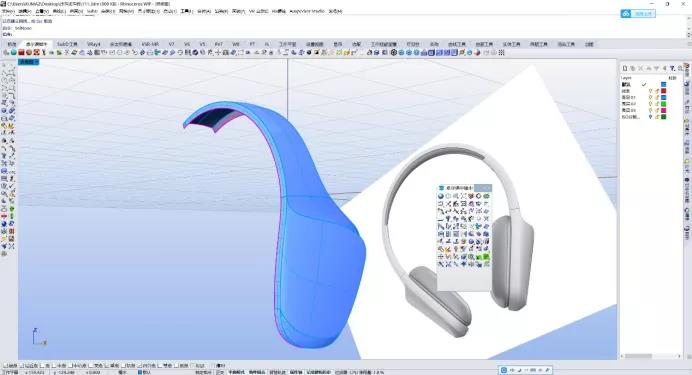

30.组合一下观察模型的效果。

31.在耳机中间合适的地方画一小段直线，使用单轨扫掠命令进行生面。

undefined

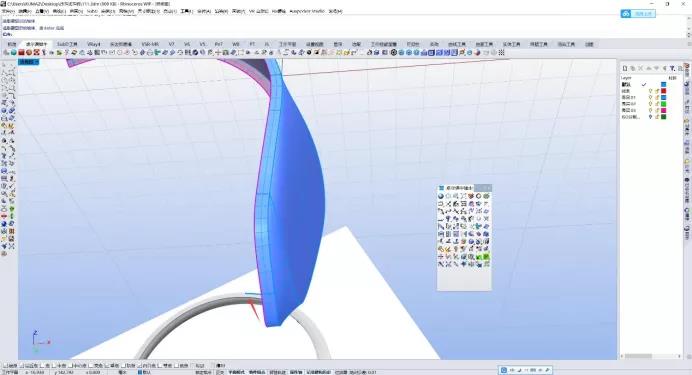

32.使用同样的方法继续单轨生面，做出第二层曲面。

33.用放样命令把刚才生成的曲面补成实体。

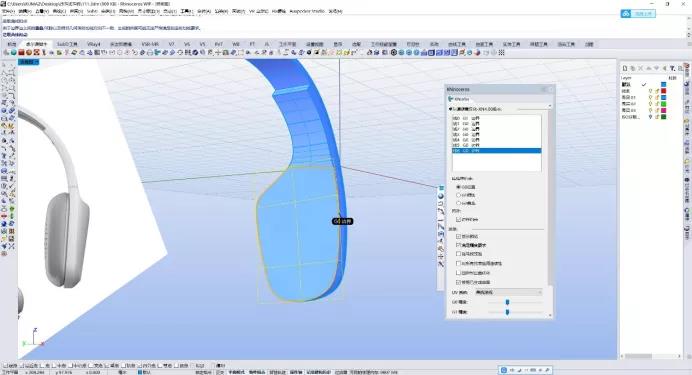

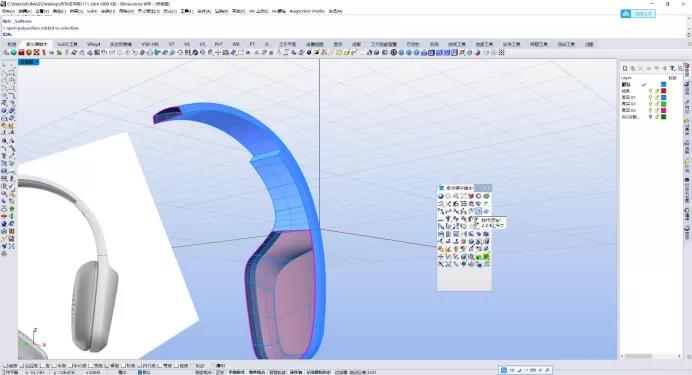

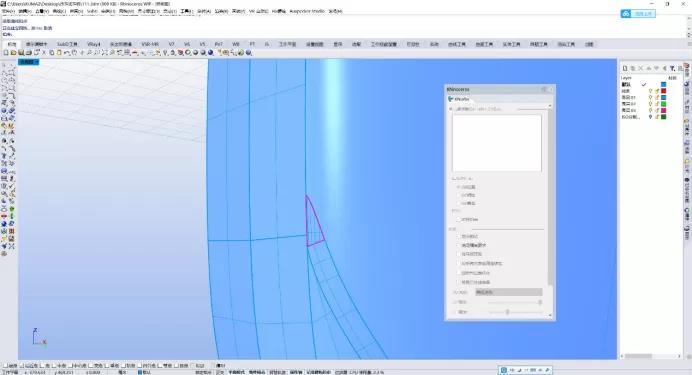

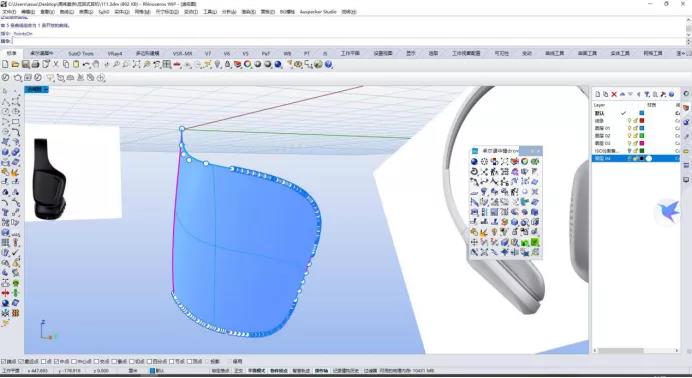

34.剩下的洞口直接使用XNurbs补上。除了在曲面连接的部分选择G1或者G2关系，其他都是位置关系。

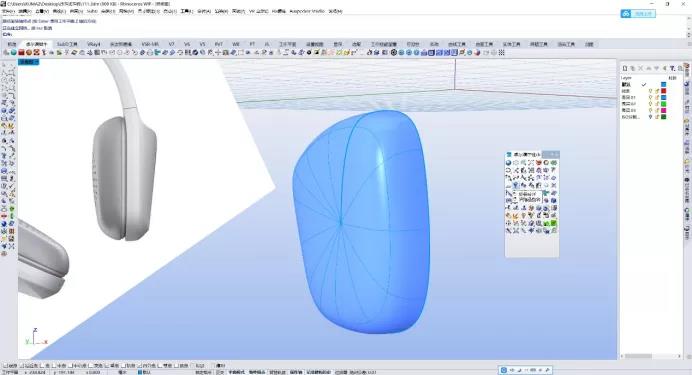

35.在侧面画线，使用沿着路径旋转成型工具，进行旋转成型生面，做出来耳罩。

undefined

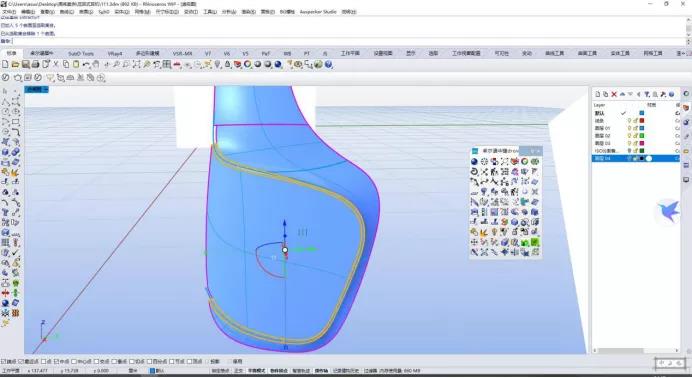

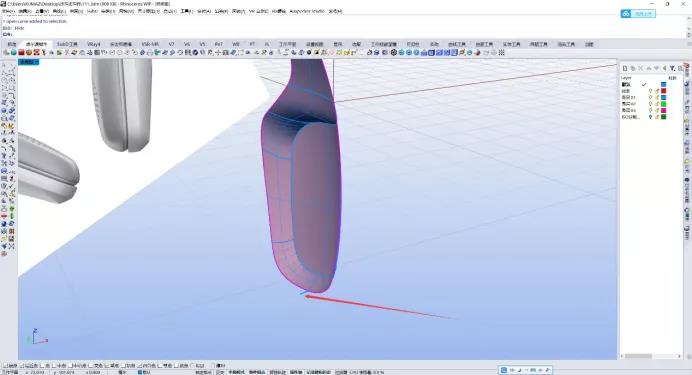

36.首先使用复制边缘工具，复制一条模型的边缘线。

37.将复制的边缘边缘延伸，避免一会儿使用圆管分割曲面时没有出头。

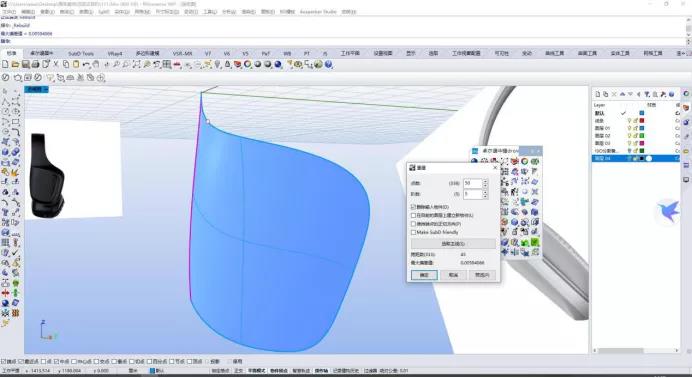

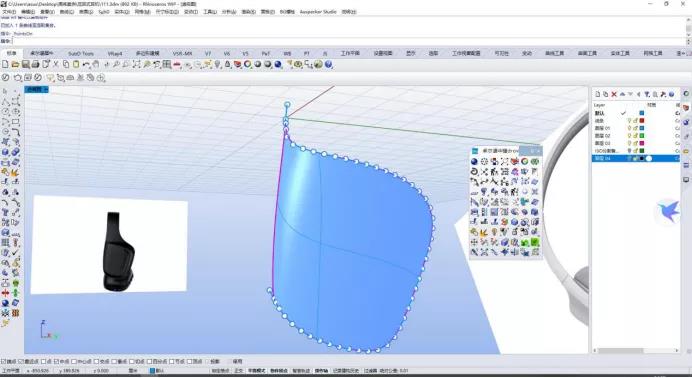

38.打开复制边缘的控制点，发现控制点不是很均匀。所以将它重建一下，点尽量多一点，不要让它形变太大。

undefined

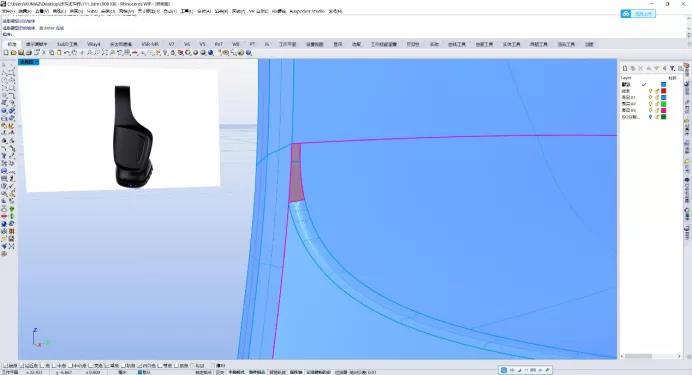

39.接下来使用分割工具，用重建后的曲线将曲面分割掉一小圈。

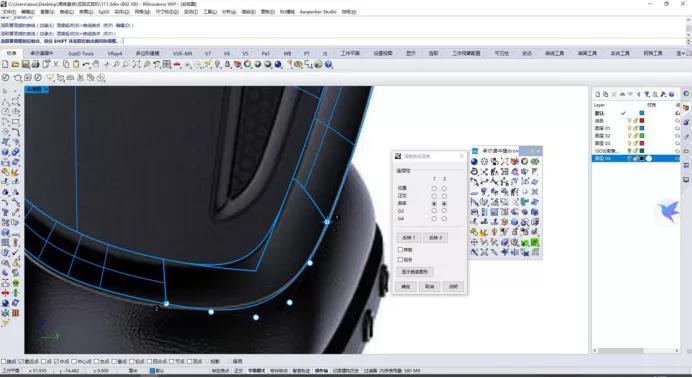

40.再使用混接曲面工具，将曲面的边缘进行混接。这样倒角就完成啦。

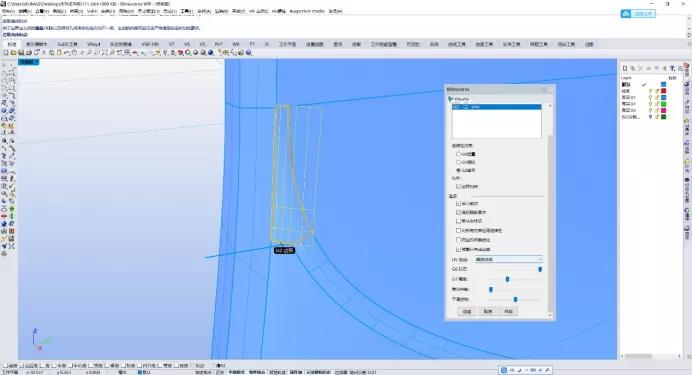

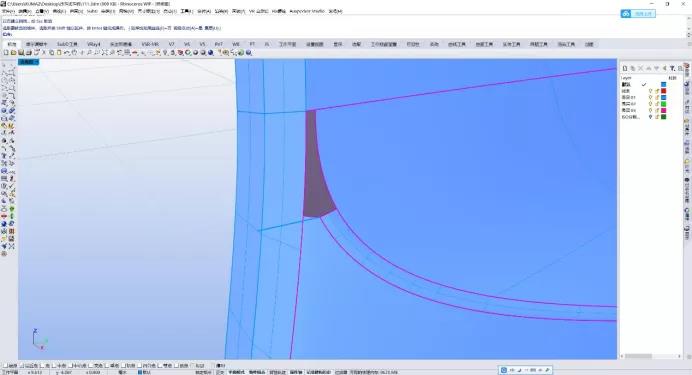

41.将曲面混接的不好看的部分直接切掉，然后使用XNurbs补面。

undefined

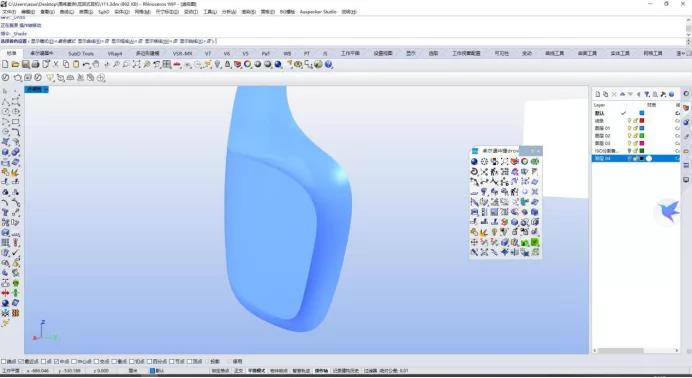

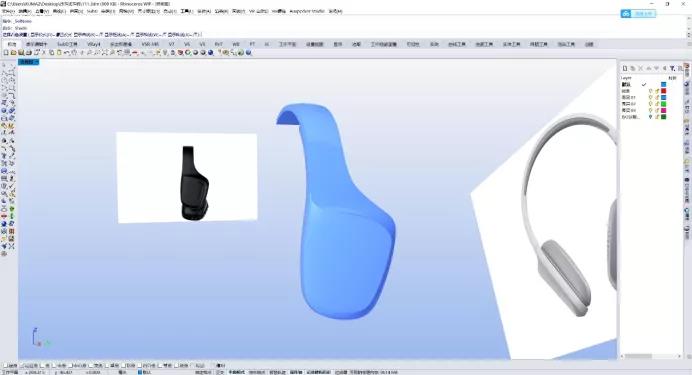

42.补完之后组合，用着色模式观察效果。

undefined

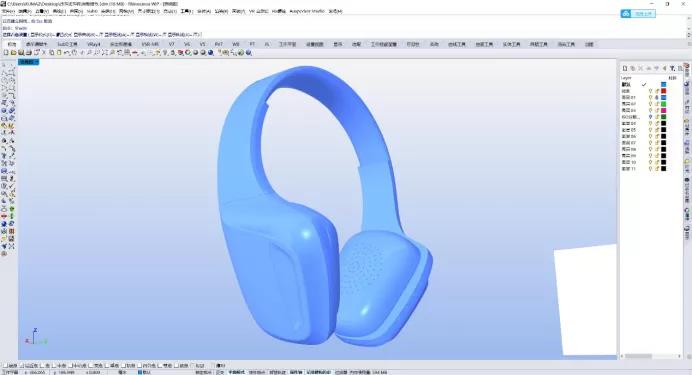

43.使用镜像工具将耳机的另一半镜像过去，再组合。这样一个耳机就做好啦。

完整版视频教程可以扫描下方二维码观看哦

领取模型

关注公众号犀牛KeyShot部落

后台回复 关键词：头戴式耳机
