投石科技动态翻转屏

投石科技动态翻转屏工作原理：

动态翻转屏，顾名思义是由很多个翻滚单元组成的显示阵列。每个翻滚单元箱体中有一根轴，由电机通过同步带带动旋转，每旋转一定的角度会有上薄板的反面和下薄板的正面展示出来；将一根圆轴沿圆周方向平均分成n等分（每等分的角度=360/n度），每等分上挂一块薄板，随着轴的旋转，不同的薄板分别展示出来；上薄板的反面和下薄板的正面贴一幅画，等分数=画面幅数，但实际贴的画面有可能小于等分数，没贴画面的薄板停留时间设置为零。

在原点位置的薄板定义为第1块薄板；第1块薄板的反面和第n块薄板的正面组成的画面定义为第1幅，第2块薄板的反面和第1块薄板的正面组成的画面定义为第2幅，以此类推。

运行方向只有一个方向顺时针运行（电机装在左边，如装在右边则应逆时针运行），

依次为第2块薄板、第3块薄板、第n块薄板；等分数为：n等分；根据等分数计算每等分对应的角度；一般情况下n=10，每等分的度数一定是为整数。一般有一个原点位置传感

器，当电机转一圈或转到最后一块薄板时要回到原点位置，修正一圈产生的误差。

投石为翻滚屏独创了一套显示方案，专门设计了一系列的图案，通过这些图案的排列组合可以显示特定的文字或图案信息，这样可以在最小的分辨率下最大化地显示信息。

投石科技动态翻转屏产品特点：

1.画面数量：12幅(特殊情况按客户要求制作），画面采用写真贴纸；

2.画面选择：可按设计的程序自动选择其中几幅画面；

3.翻动花样：一般3-10种，也可以更多；

4.防风级别：5级风力左右；

5.用途：户外广告、装饰工程、大型楼体造型、展览展示工程、运动会背景台。

投石科技动态翻转屏组成部分：

本系统是由传动装置、电缆、电源、网络模块、网络交换机、主机、显示器、控制软件组成。

1.传动装置：翻页屏的正面尺寸：3640mmx2096mm，采用8x14=112个单元，每个单元模块尺寸是：高262mm*宽260mm，单个模块翻页数量：12片，画面的尺寸是：3620x2066.53mm，画面采用写真贴纸贴于模块的翻板上；

2.电缆：双层屏蔽抗干扰，铜芯导体；

3.电源：12V或者24V电源；

4.网络模块：高速传输、即插即用，接口支持USB/RJ45。

5.网络交换机：百兆级及以上网络交换机

6.主机：CPU：i3，内存：4G，128G固态硬盘及以上；

7.显示器：19寸显示器及以上；

8.控制软件：翻牌效果控制软件，实现转动装置控制，全中文操作界面；注：本设备在南京，建议提前3周左右下单确认。

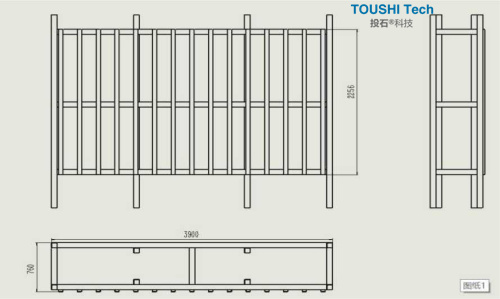

投石科技动态翻转屏安装结构示意图：

投石科技动态翻转屏案例：

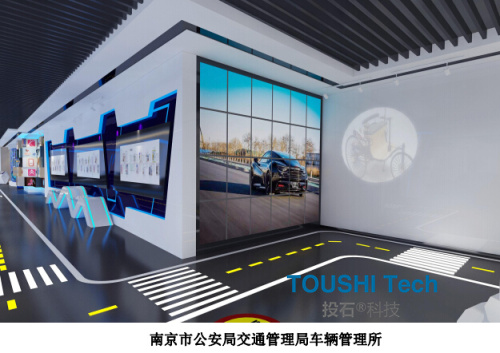

南京市公安局交通管理局车辆管理所汽车文化驿站多媒体项目

2019年10月，南京投石科技为南京市公安局交通管理局车辆管理所项目提供汽车文化驿站多媒体装置及相关服务，其中包含这款机械翻页屏装置，来展示汽车产品。

投石科技机械翻页屏案例：厦门苏小糖数字翻页屏装置

每到糖粒颗数变换的时候，就会通过内部的机械装置翻一页，从而不断的显示数字的更新。

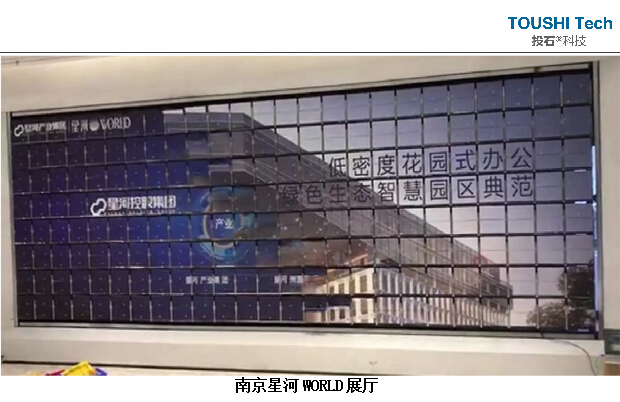

南京星河WORLD展厅
