【Ai线稿+PS渲染】CG二维产品设计表现WORX手电钻

使用到的软件： Illustrator 、Photoshop

最终效果图如下，很多细节没有画，放掉了。主要是我懒，感兴趣可以继续深入表现。

产品设计表现流程：

1、使用Ai绘制线稿

2、使用Ai填充基础固有色

3、导入到PS里面绘制明暗关系

4、PS进行电钻的材质表现

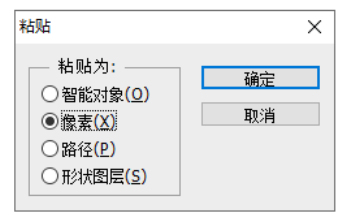

经过前面【Ai绘制饰品课程】的训练，Ai绘制这种线稿图应该都是小Case了。本次课程Ai部分就没得什么好讲的，重难点都在PS渲染部分。首先，将Ai固有色插画导入PS中，选择【像素】模式导入！记得是【像素】模式！【像素】【像素】【像素】因为这个图有点复杂了，不建议像前面U盘那样按部件分图层，否则图层太多会很凌乱。

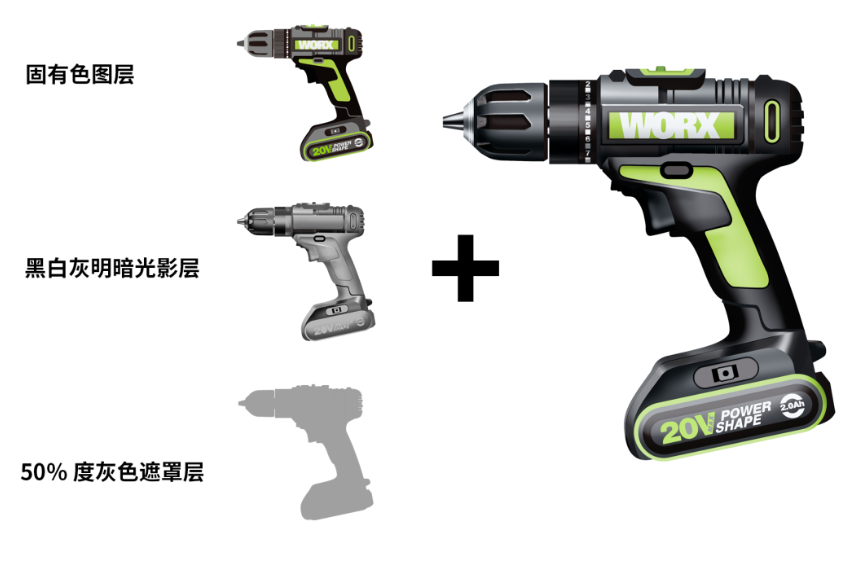

然后，我们来看一下图层叠加逻辑。

1、做一个50%度灰色作为底层形状遮罩（不要问我为毛是50%，个人习惯）

2、其他所有图层，在50%灰的形状图层上制作剪切蒙版

3、专门做一个【黑白灰】图层设计表现明暗素描关系，根据需要后期可以适当再叠加几个

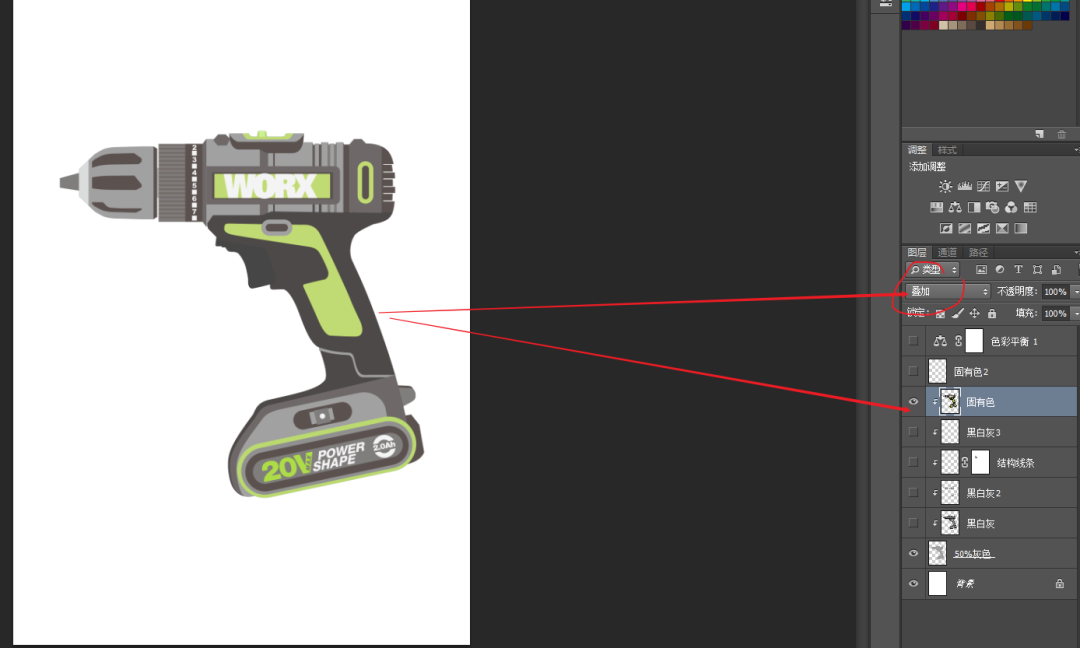

4、Ai中设计表现好的【固有色】图层放置在图层最上方

5、剪切蒙版的图层混合模式设置为【叠加】

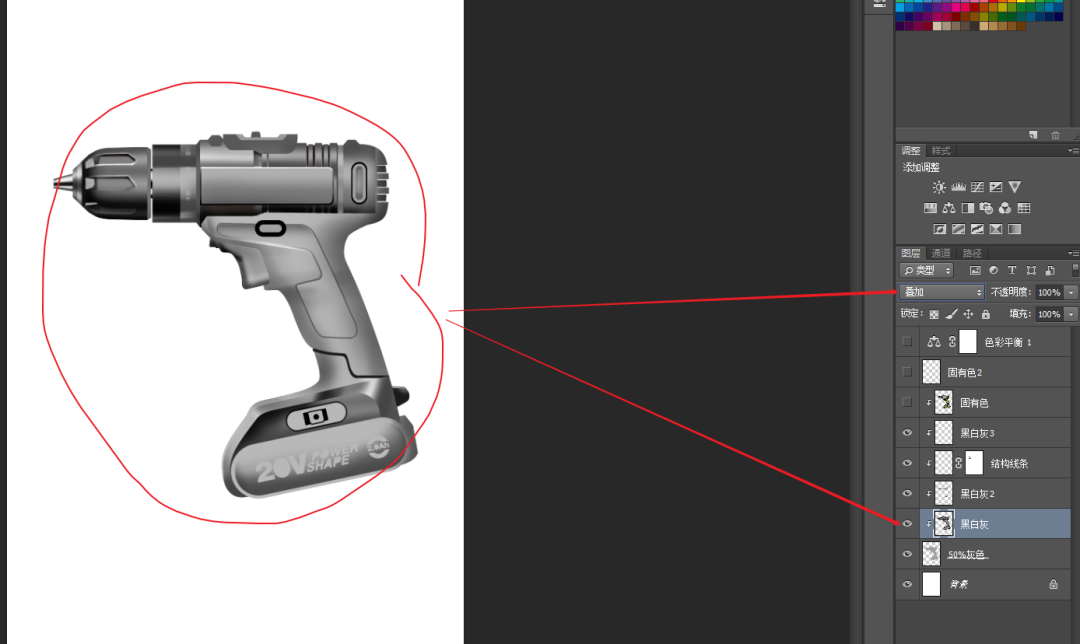

看图理解一下吧

图层混合模式要设置为【叠加】!!!

以上的CG绘图方式，现在叫做【AO画法】



 如果还不会，查看视频演示教程吧。

转至B站观看。提供降速详细版教学视频

1、【PS渲染】设计表现Worx手电钻--详细降速版

2、【Illustrator插画】Ai绘图Worx手电钻--详细降速版
