【教程】Rhino犀牛电钻建模（含模型领取）
用户头像
卓尔谟丨随意汉化

犀牛教程（含模型领取）



建模渲染教学视频可关注

◾B站：卓尔谟工业设计小站

◾视频号：犀牛KS部落

教程：皮蛋老师 / 编辑：泡芙

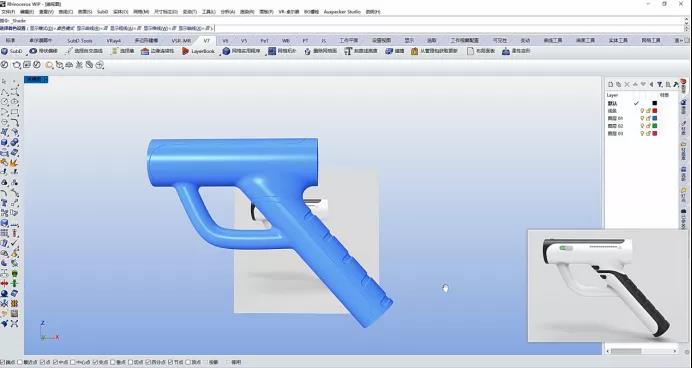

建模分析

本次带大家做一个其实我也不知道是什么的东西，这个模型相对来说比较简单。但是里面涉及较多基本体建模的知识，同时也会教大家如何去处理模型的细节。如果大家认真学会这个模型，将对大家基本体建模以及细节处理方法上有很大帮助。
整体上的建模思路就是先拿几个圆柱把模型大体的造型先堆出来，然后再进行细节的处理。


建模步骤

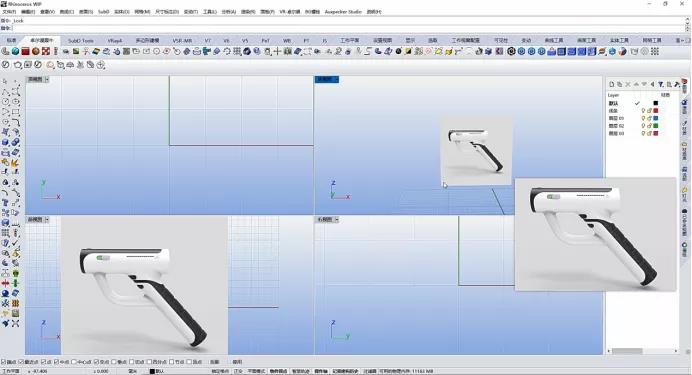

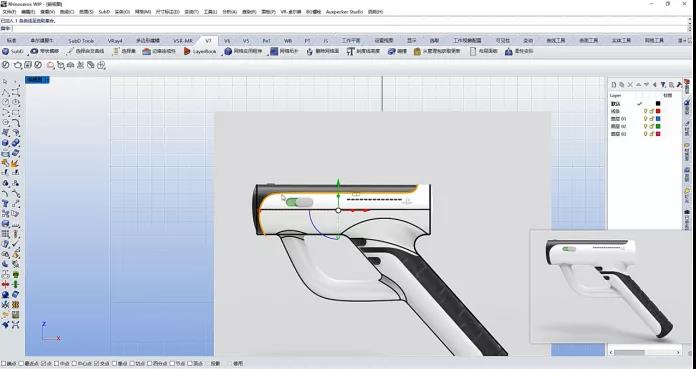

01、导入背景图。

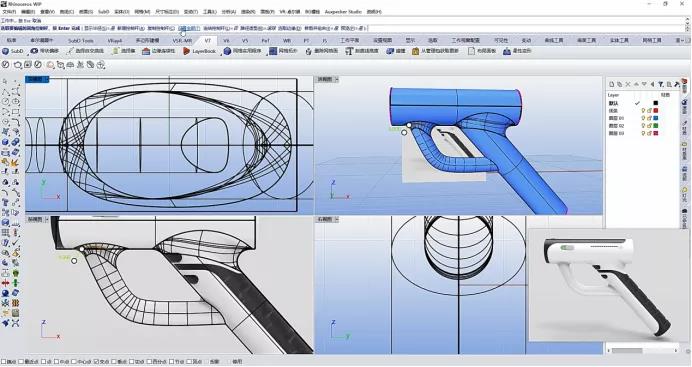

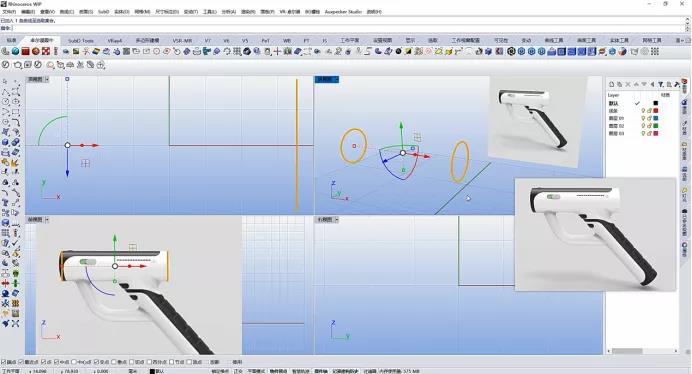

02、绘制如图圆，然后放样生成我们需要的曲面。
03、利用上述方法生成如图圆柱。

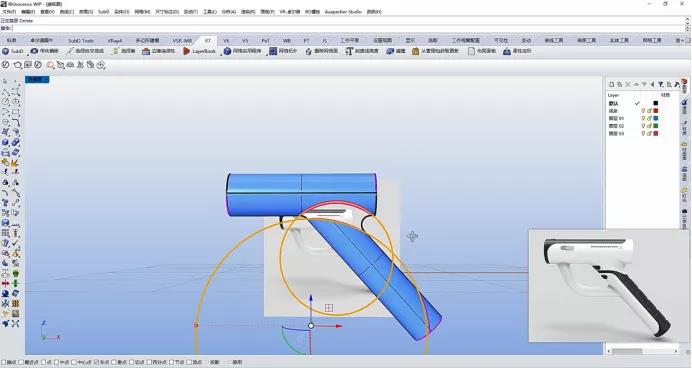

04、绘制如图两个黄色圆，并分别对上下两个圆柱进修建。

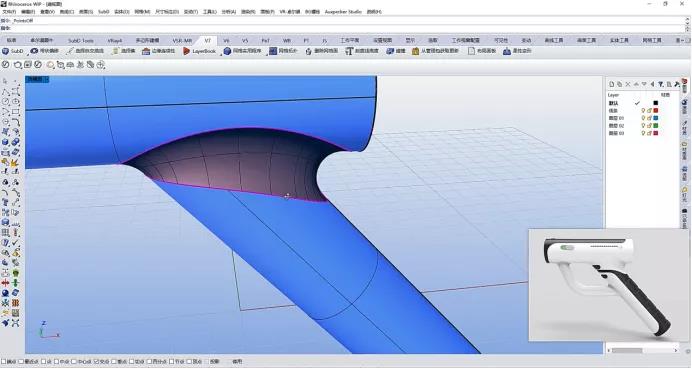

05、混接上下两个曲面边缘曲率连续性。

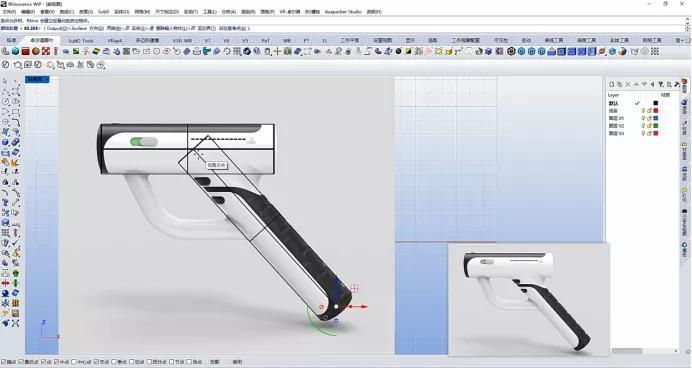

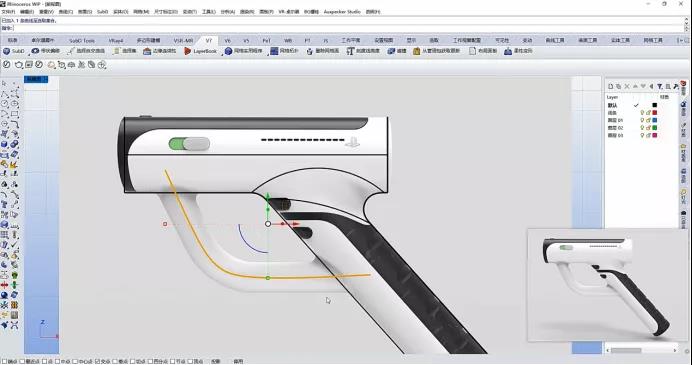

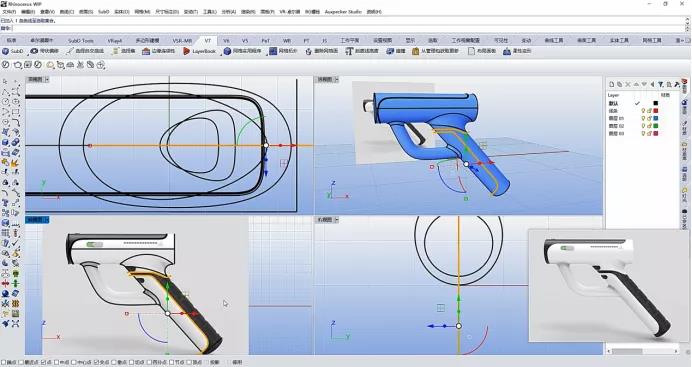

06、绘制如图曲线。

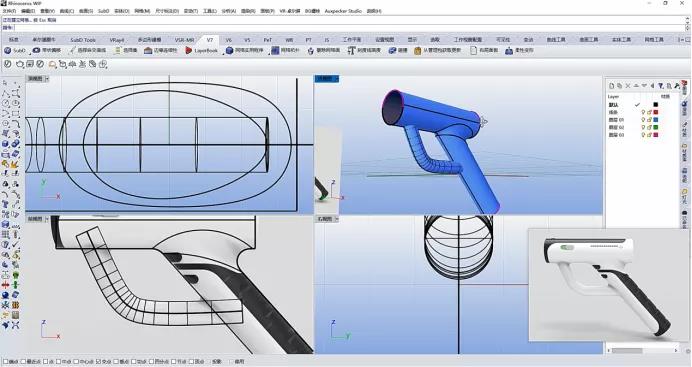

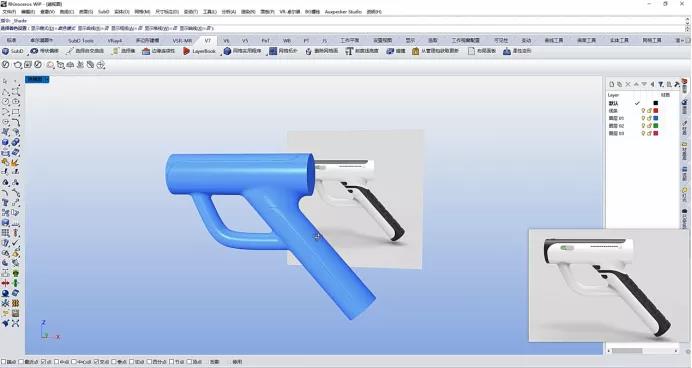

07、以上一步生成的曲线为路径圆管。

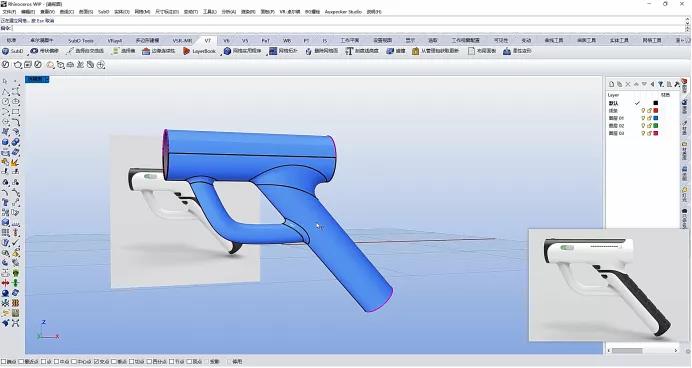

08、将圆管与主体并集，然后对边缘分别倒角，这时候我们大体的造型就昨晚了，接下来就是细节的刻画了。

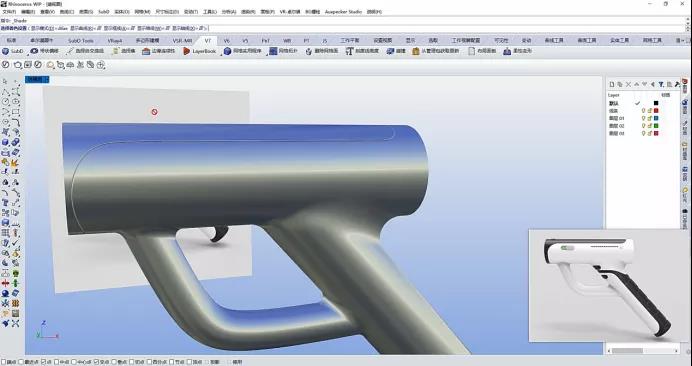

09、画出黄色曲线，然后拉伸成面，再对主体布尔分割。再对边缘分别倒角。



10、同理绘制两条黄色曲线，然后跟上一步相同操作，生成如图所示分模效果。

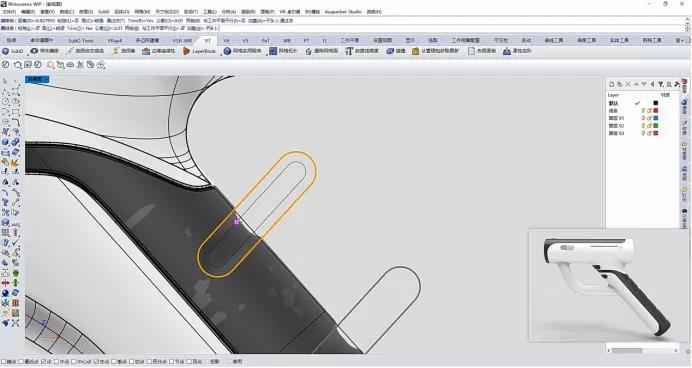

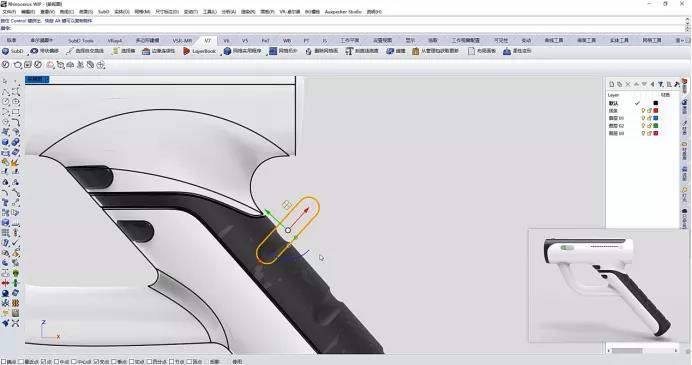

11、接下做握手处凹陷造型，首先绘制如图跑道圆，然后对主题进行分割。

12、将跑道圆向内偏移一小段距离。然后对上一步分割得到的小曲面再进行分割。

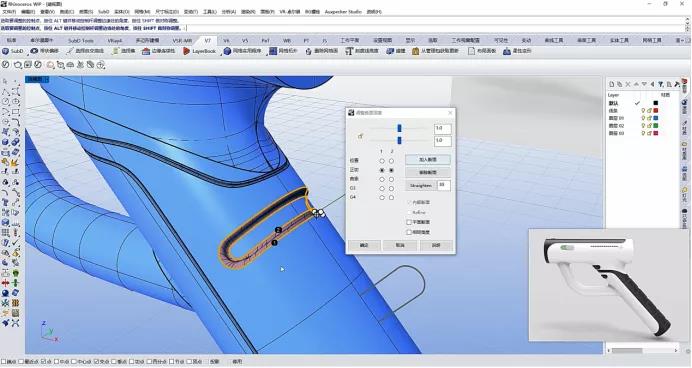

13、将分割得到的小曲面向内偏移一小段边缘，再混接曲面边缘。

14、同样的方法构建余下几个下凹造型。

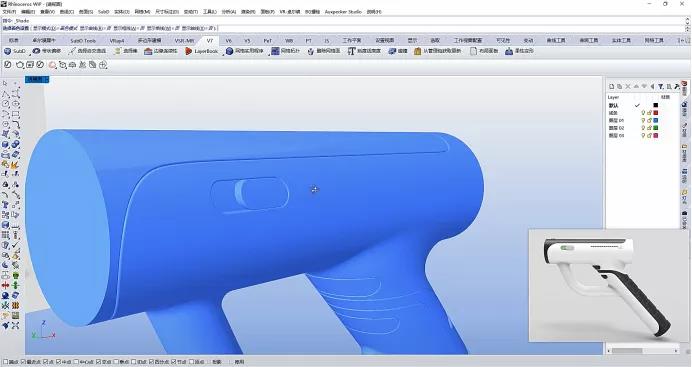

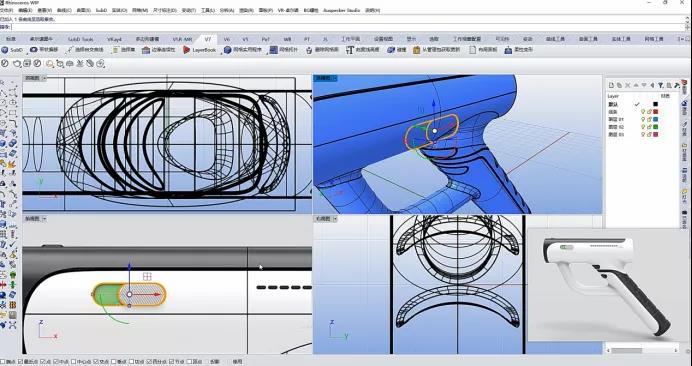

15、绘制如图两个跑道圆。然后分别拉伸成实体，再相互之间修建，生成上部的按钮。


16、加下来做尾部按钮，首先我们生成如图所示小台面。

17、然后画出如图两个体块，再对圆柱进行布尔差集。

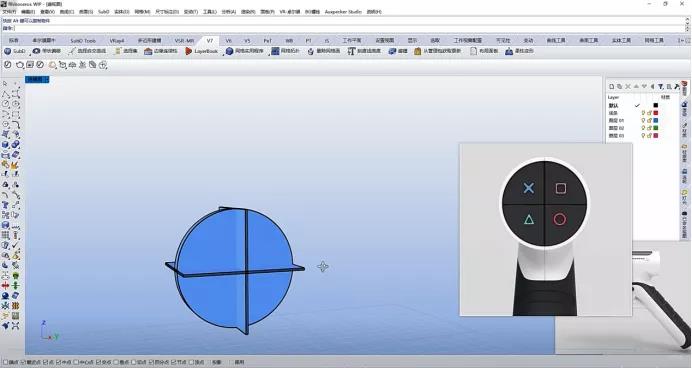

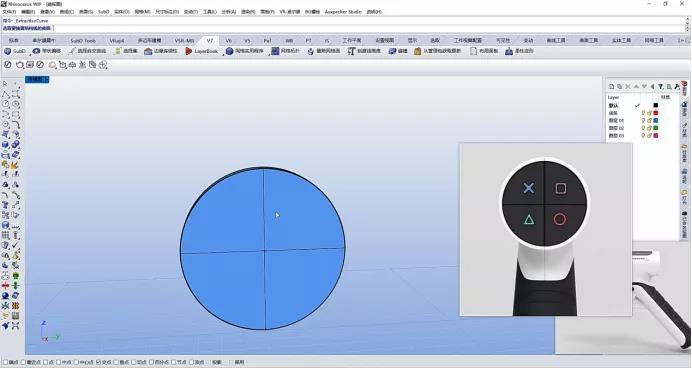

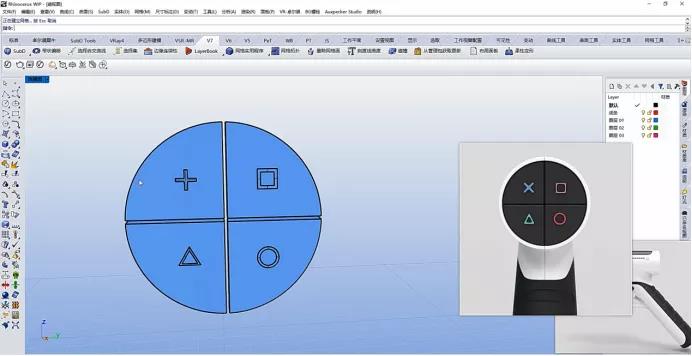

18、然后再制作尾部按钮图标。

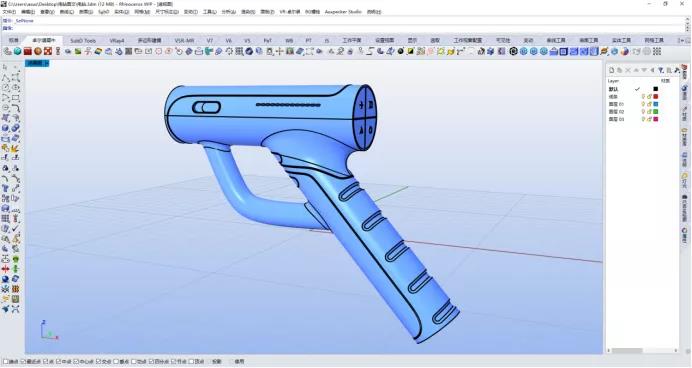

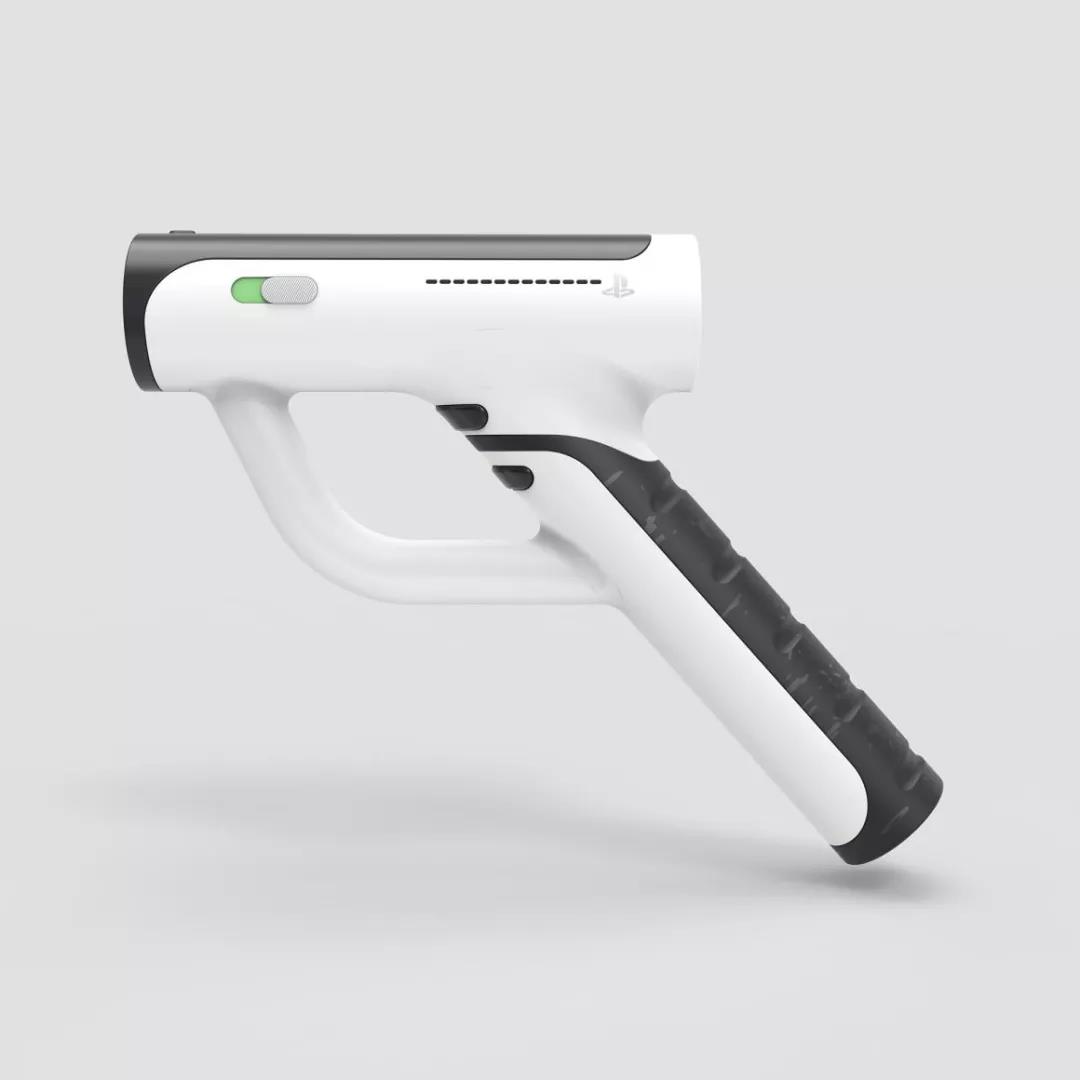

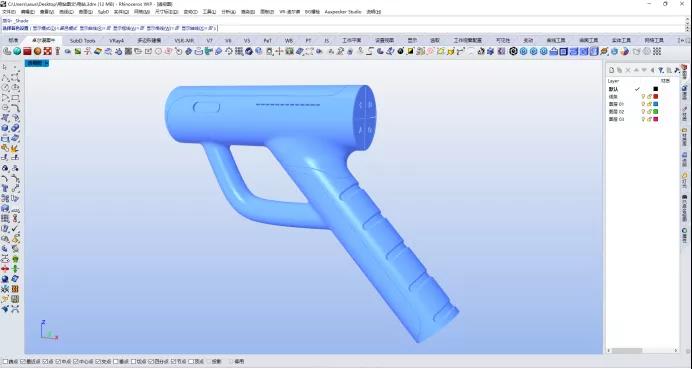

19、再进行细节的优化，我们的模型整体造型就算做完啦。



 领取模型

关注本公众号
后台回复 关键词：电钻即可
