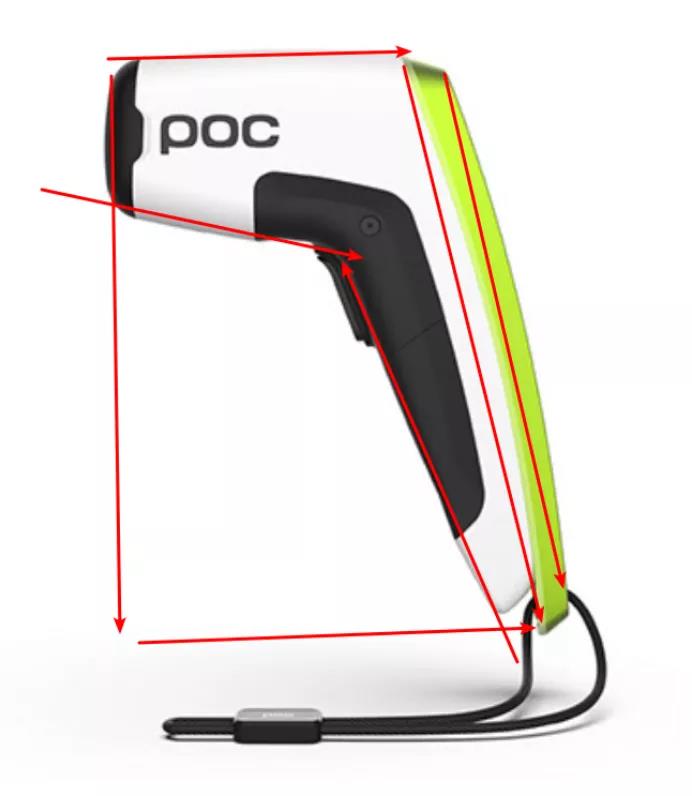

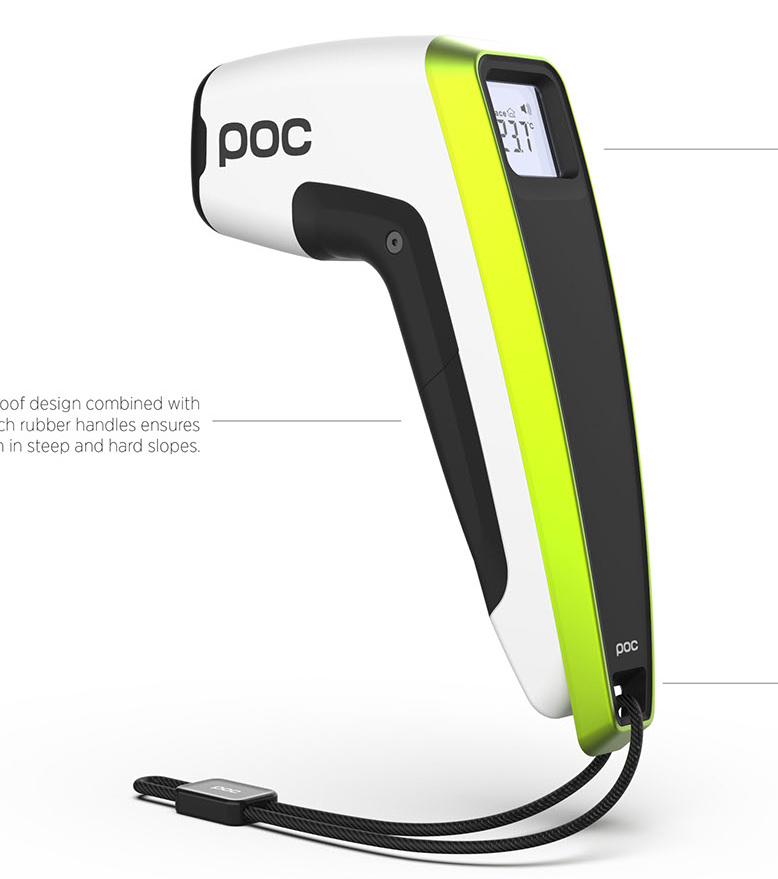

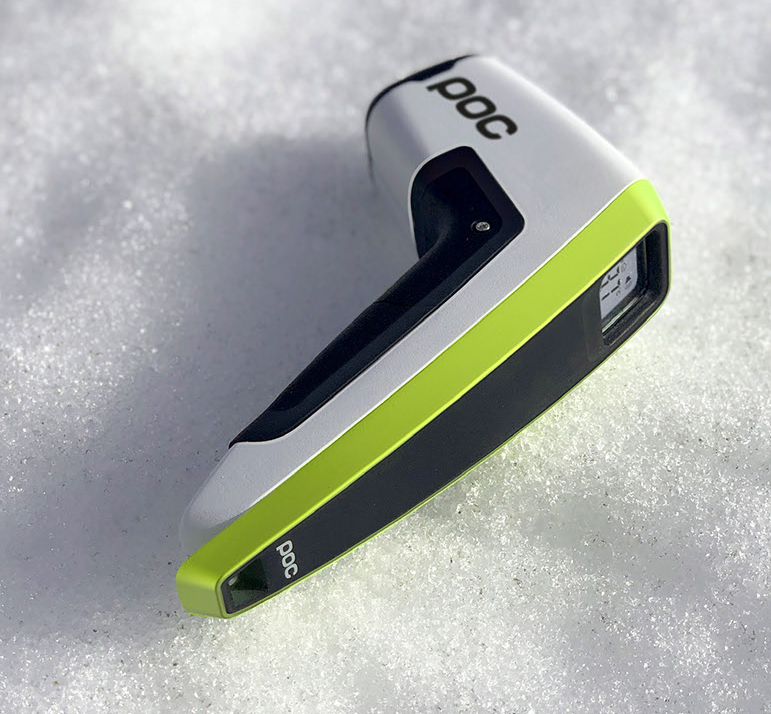

建模分析

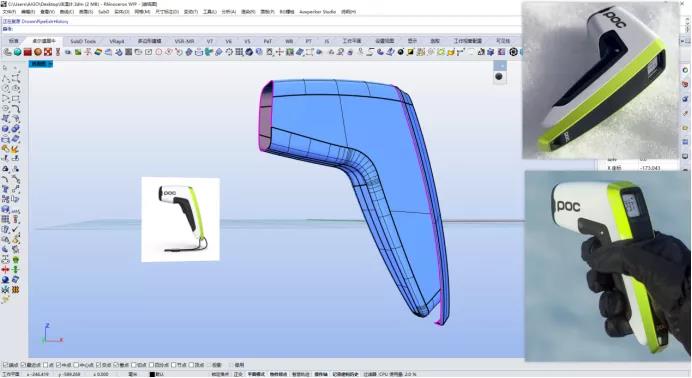

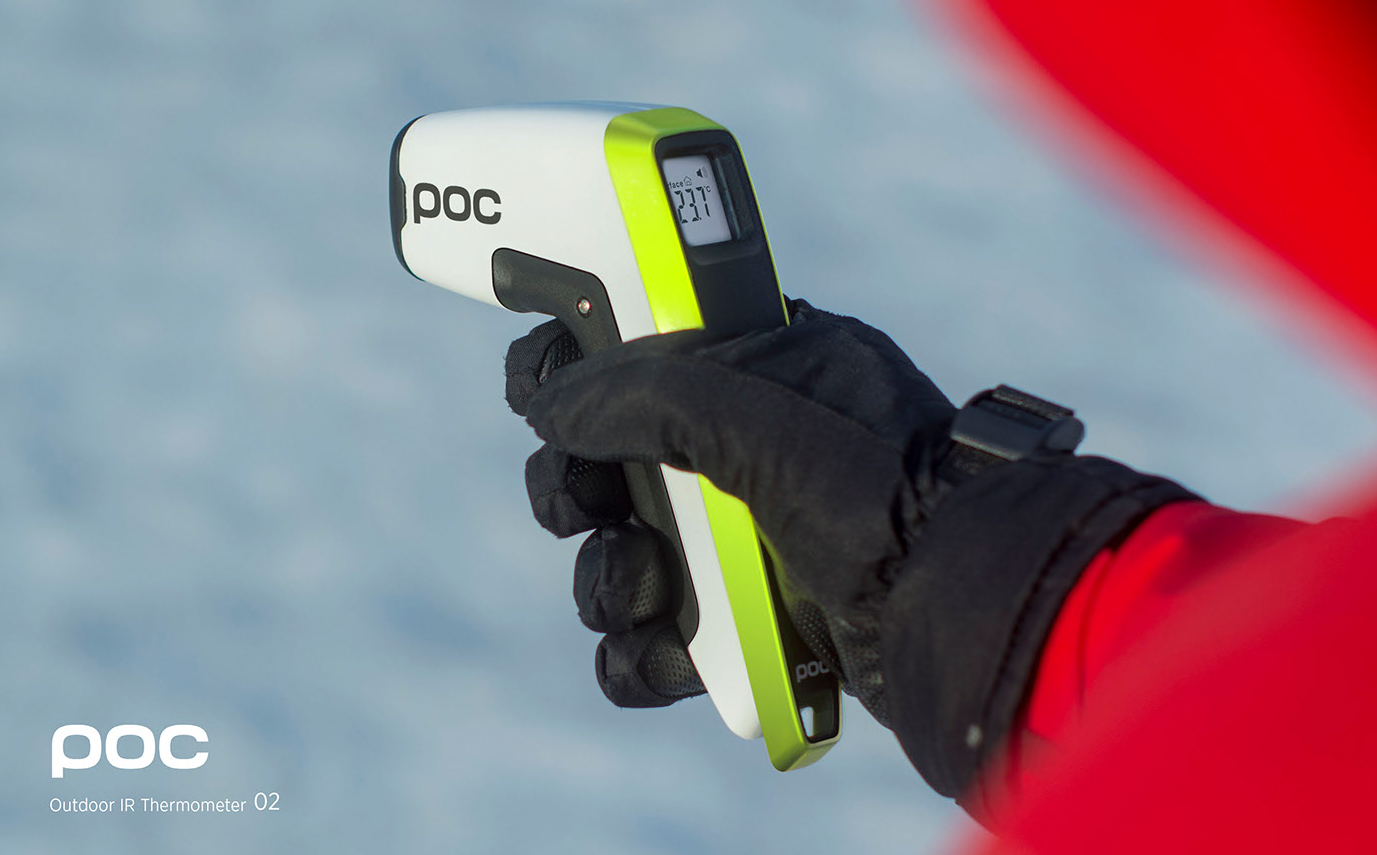

我们在做这种模型时，首先我们先要把倒角的地方去掉，先开始做未倒角的部分，这个体温计呈7字形，则可以先做出大面然后利用两根线段切掉，这样来做就降低了难度

建模步骤

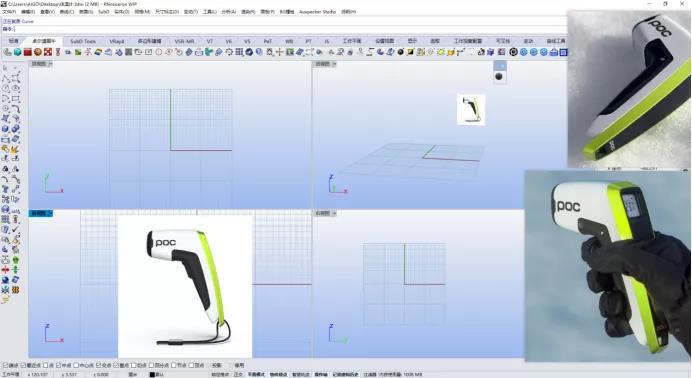

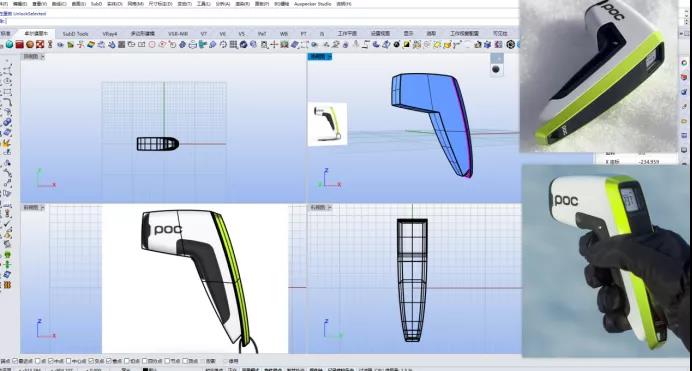

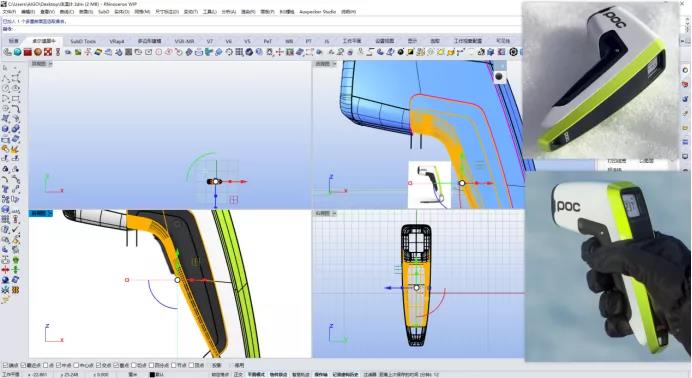

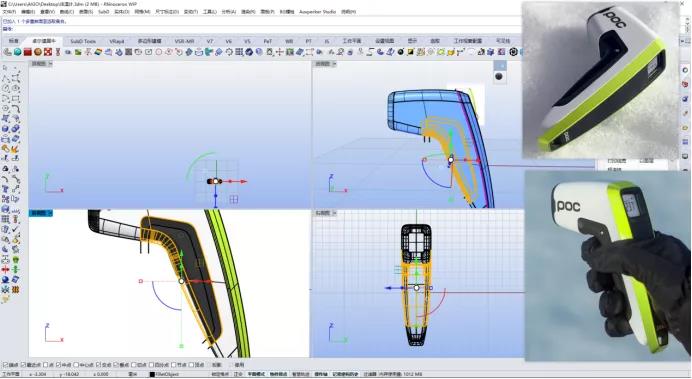

01、首先我们先把环境图导入

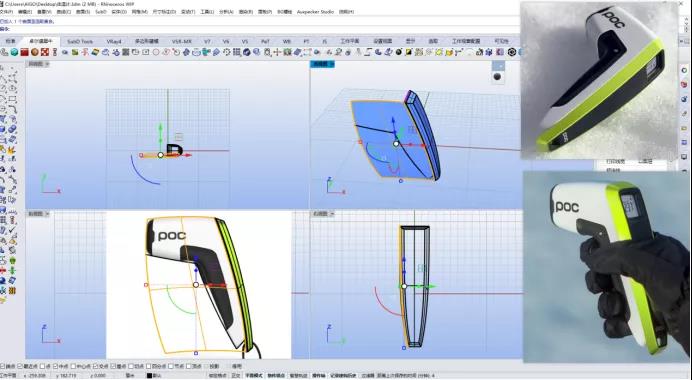

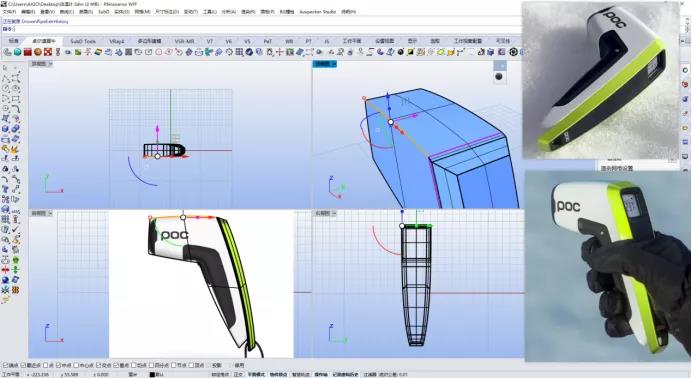

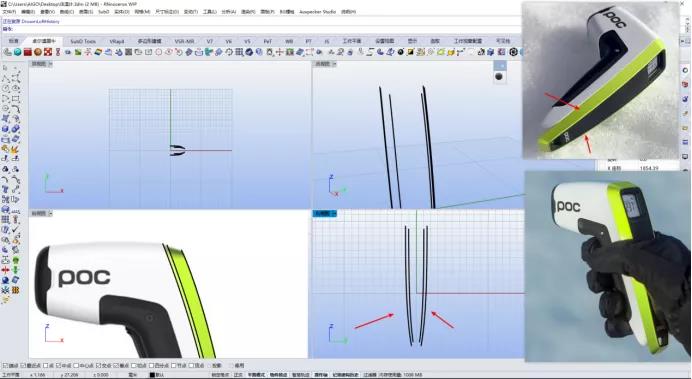

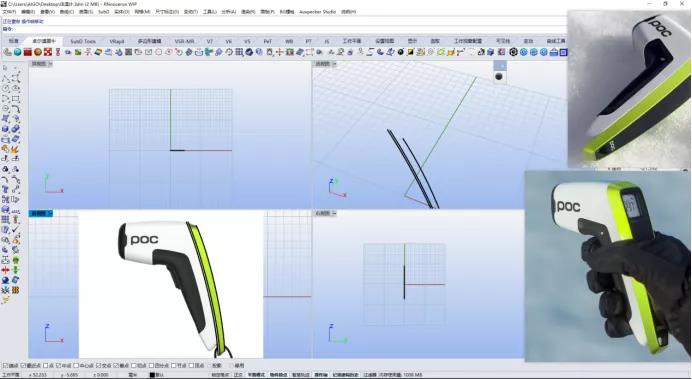

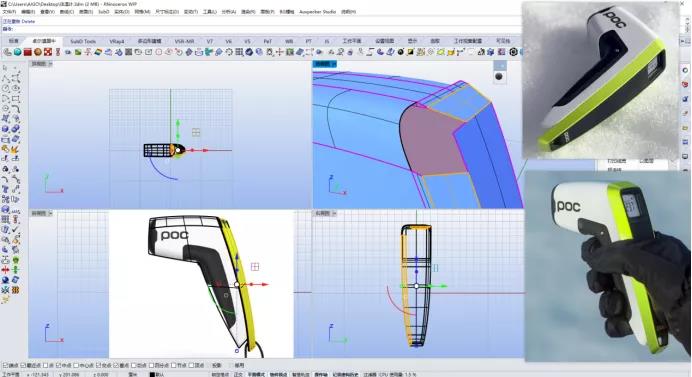

02、我们先画出后方的3根线段，再讲这3根线段镜像到另一侧，这里要注意宽度问题，并且这个模型上方宽下方窄。

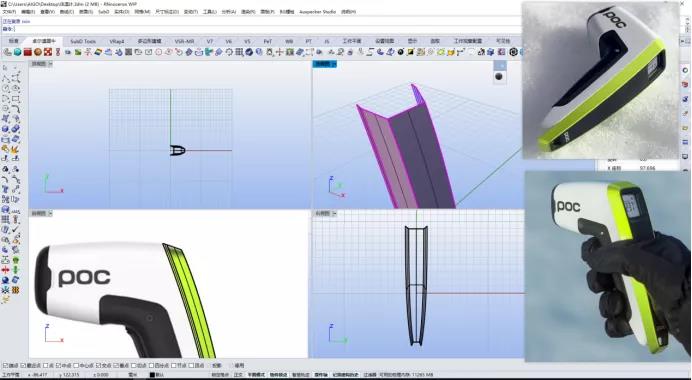

03、线段画好之后就可以放样生出曲面，放样的类型要选择平直区段

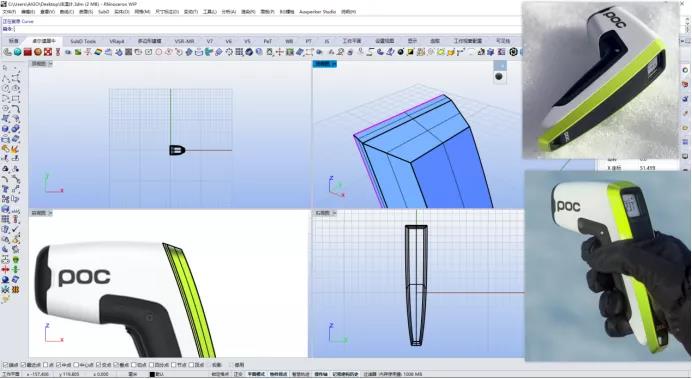

04、放样出顶面

05、画出如图的4根线段准备开始做大的四边面

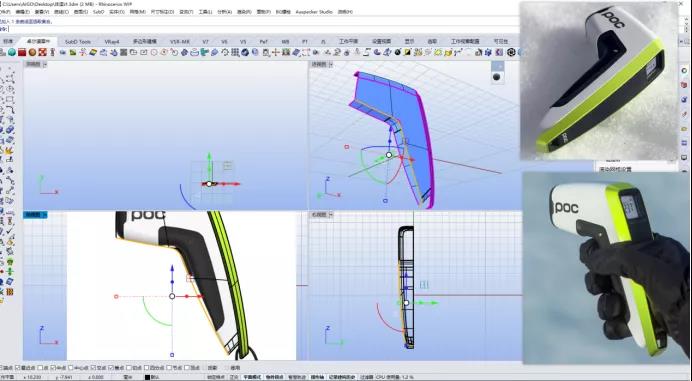

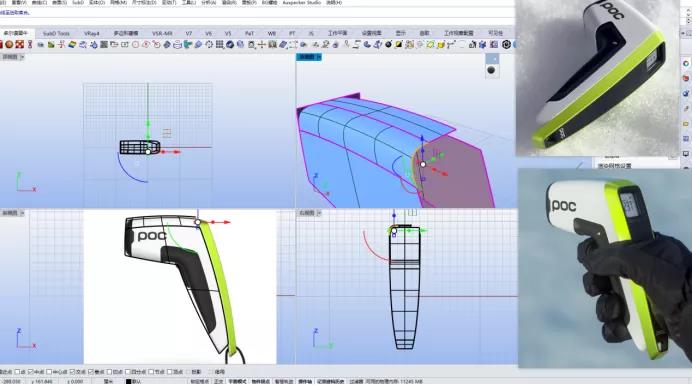

06、利用双轨生出曲面

07、利用剩余的两根线段切掉多余部分

08、镜像到对面，并利用放样封口，这样我们的大型就做完了

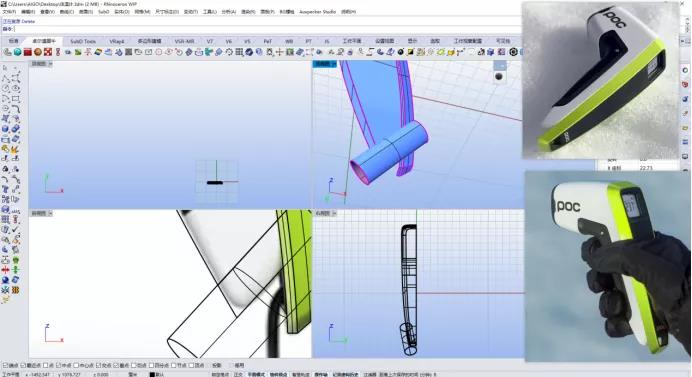

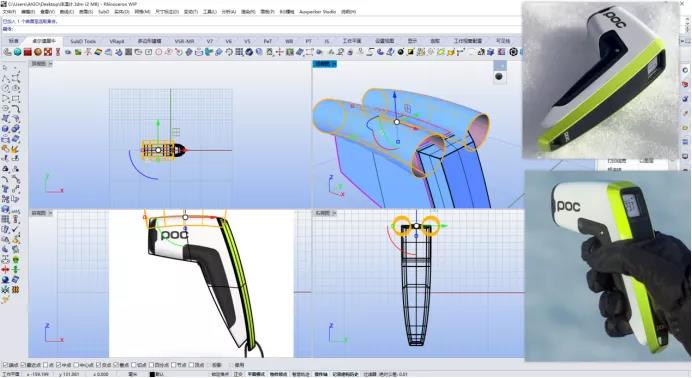

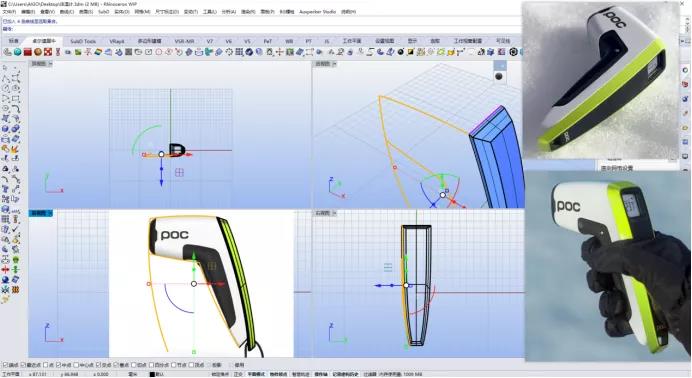

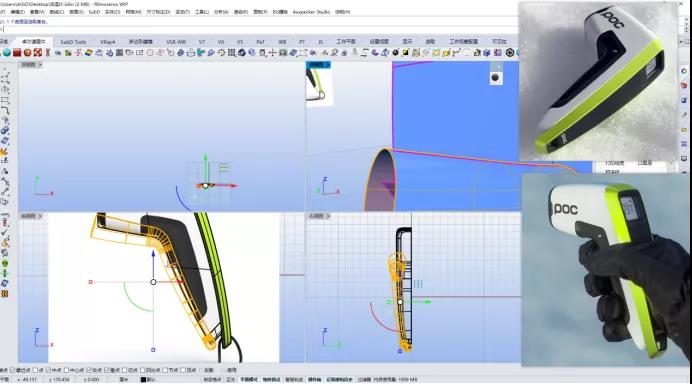

09、准备开始倒角，复制边缘线然后生成圆管

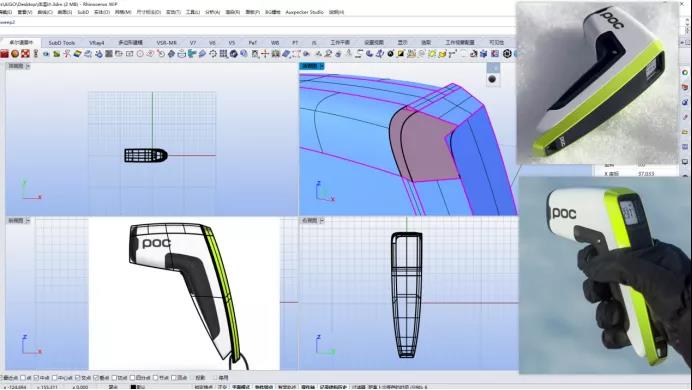

10、切掉多余的部分后首尾可调混接线，然后利用双轨生出中间的倒角面即可

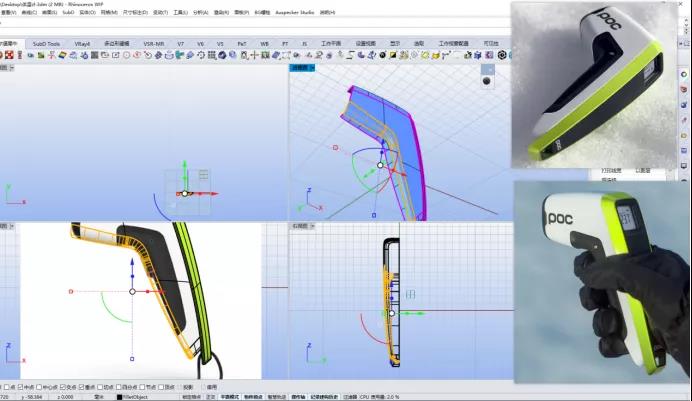

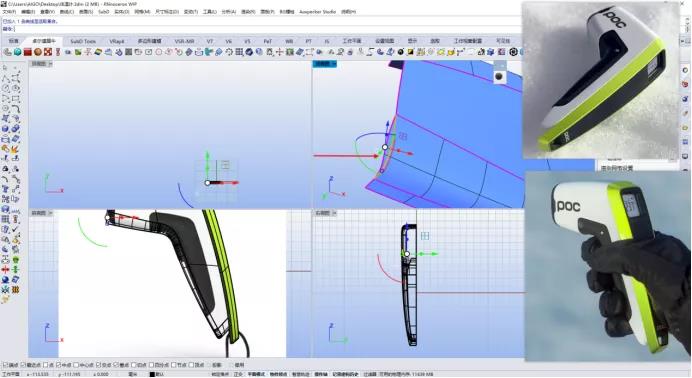

11、开始做后面绿色壳体的倒角同样的方法，我们利用iso分割对应端点分割，再利用可调混接线段画出边缘线

12、利用双轨生出曲面

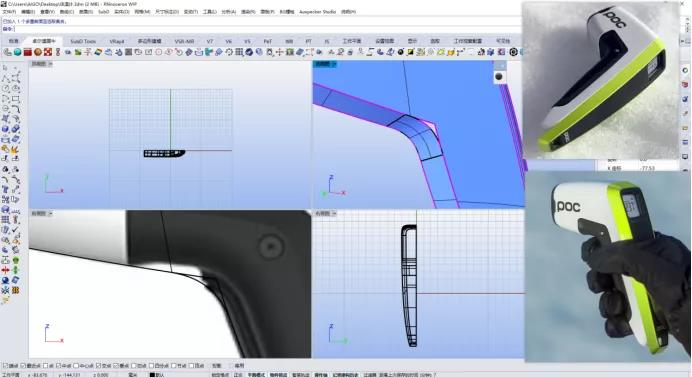

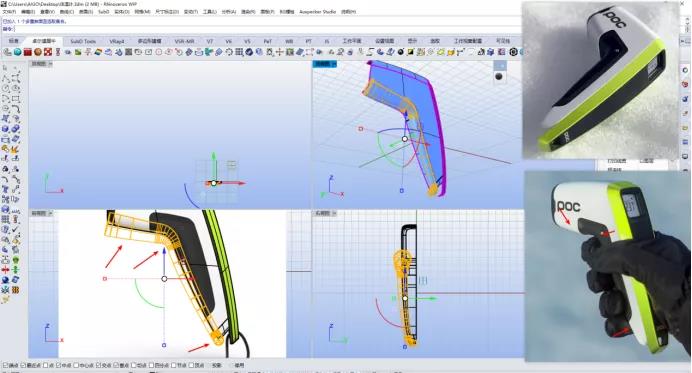

13、开始做其他部分倒角，画出圆形切掉再利用可调混接画出线段后进行双轨做出曲面

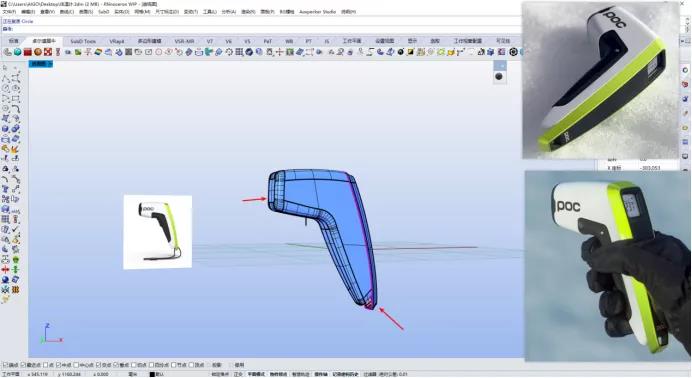

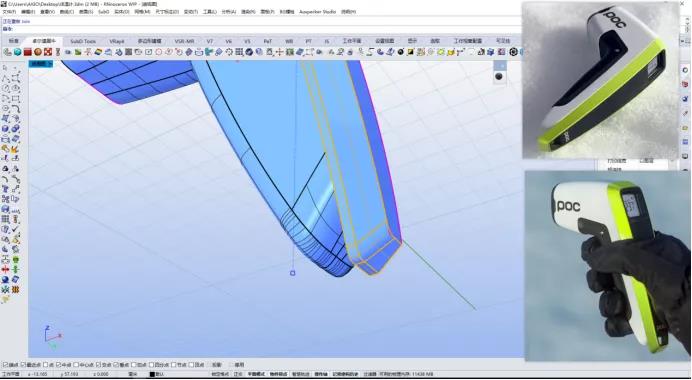

14、做下方倒角，画出圆管切掉，同样的方法做出曲面

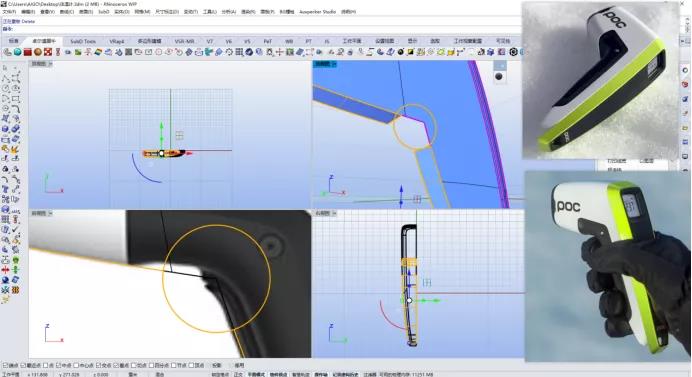

15、复制边缘线，这里要注意的是该圆管的半径大小不相等，

16、注意圆管的半径生出该圆管

17、切掉多余部分曲面

18、混接达到该曲面

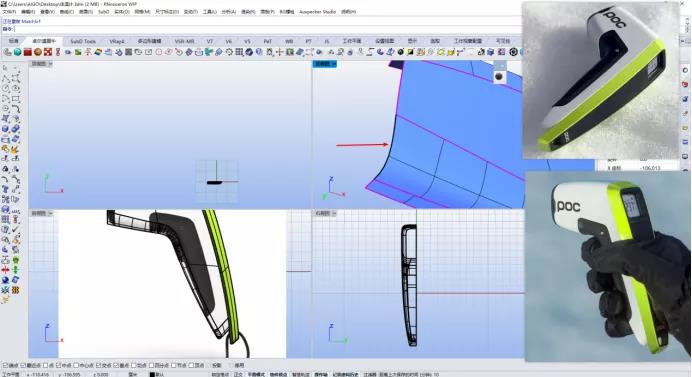

19、但是我们发现边缘未保持流畅，则可调混接一根线段

20、用匹配的命令，将面的边缘匹配到线上

21、由于我们之前切掉一半，则我们只需完成一般就可，把我们做好的这一半镜像到对面则完成该大面

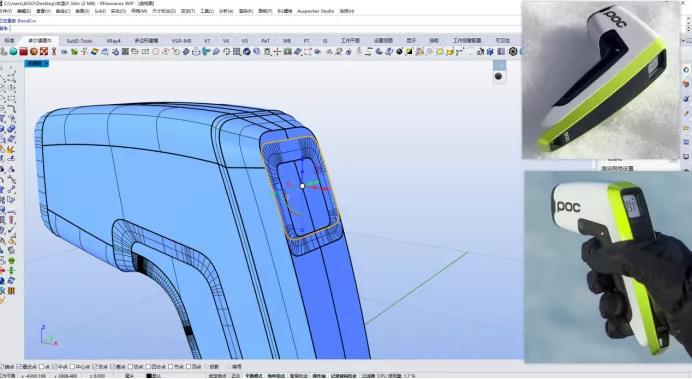

22、完成剩余的一些地方倒角

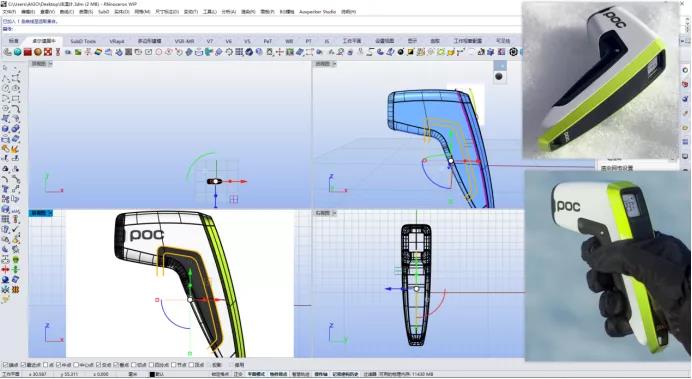

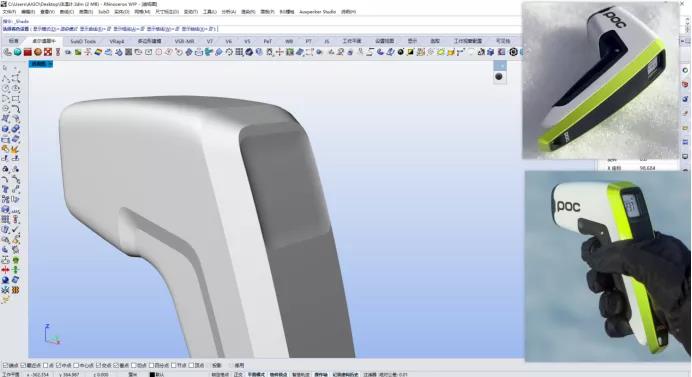

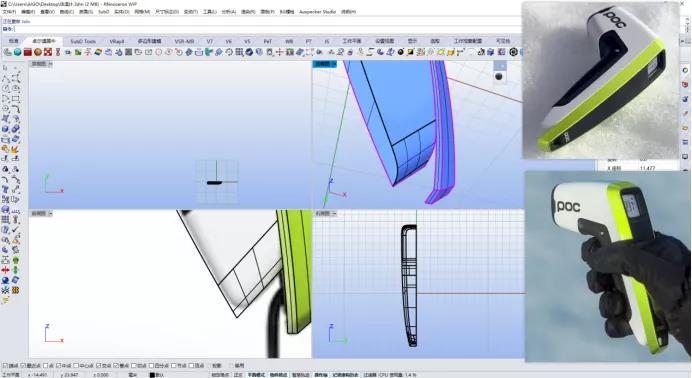

23、开始做黑色转折部分，画出这两根线段

24、首先我们线把该大面切掉

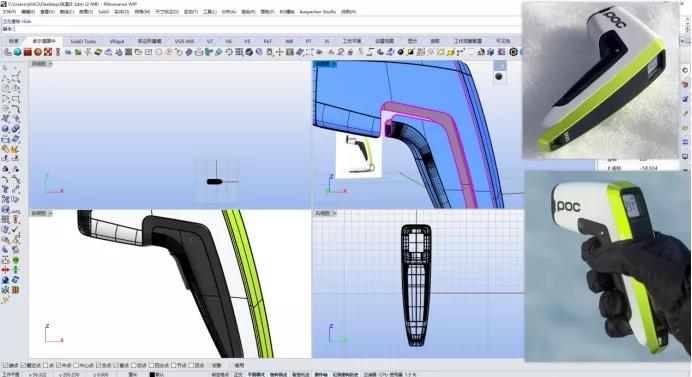

25、将切掉的大面向内偏移一定的距离，再利用内圈的线段切掉多余部分，将切口混接位置关系则完成该转折

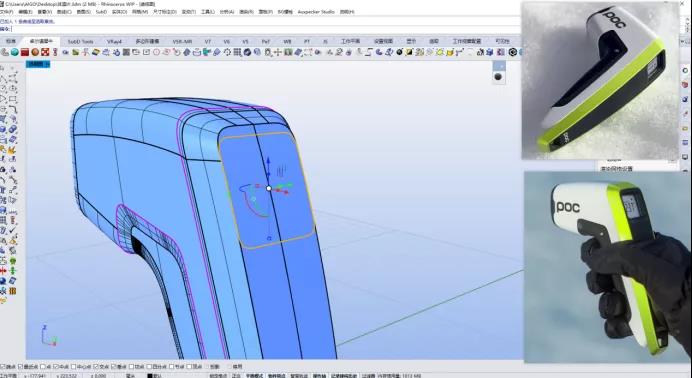

26、开始做后方细节部分，画出提取线段倒角即可

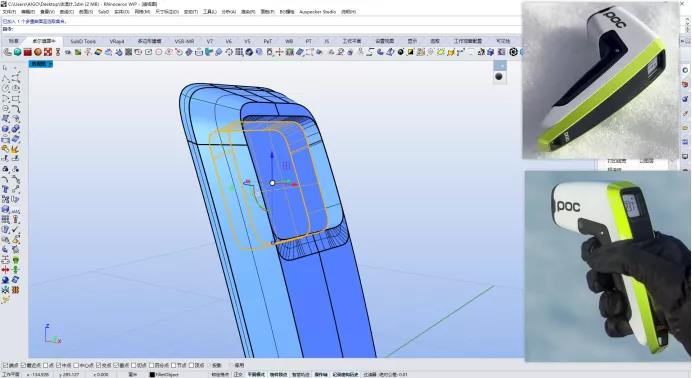

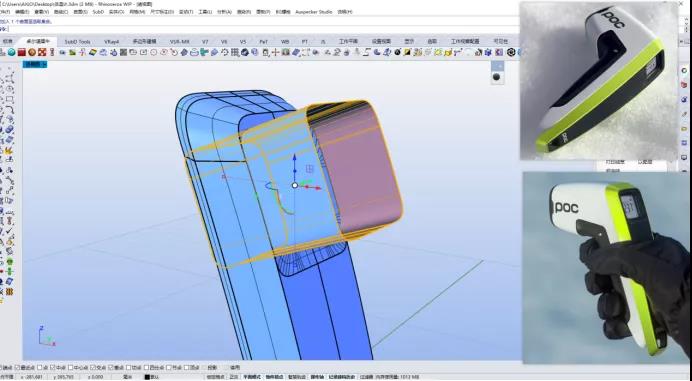

27、将线段往内偏移并切掉得到中间的部分并把它往内移动

28、利用混接做出曲面即可

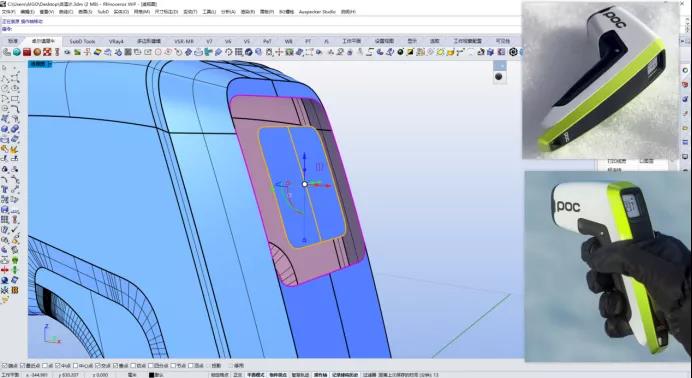

29、再画出线段切出屏幕区域，线拉伸体选择双向再利用布尔分割得到2个部分

30、利用中间的部分做出屏幕

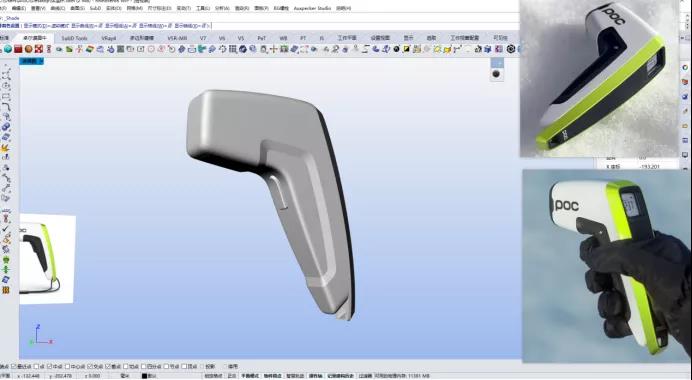

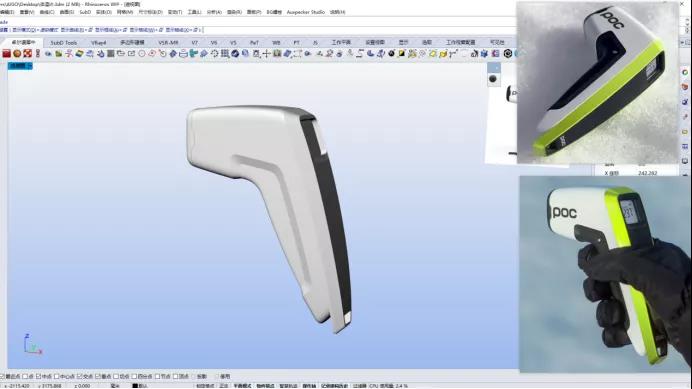

31、完成其他分模，最终效果如图
