Rhino犀牛—Subd奥迪概念车建模

建模分析

1.犀牛7subd新建模模式

2.多边形汽车建模思路

3.细节处理

建模步骤

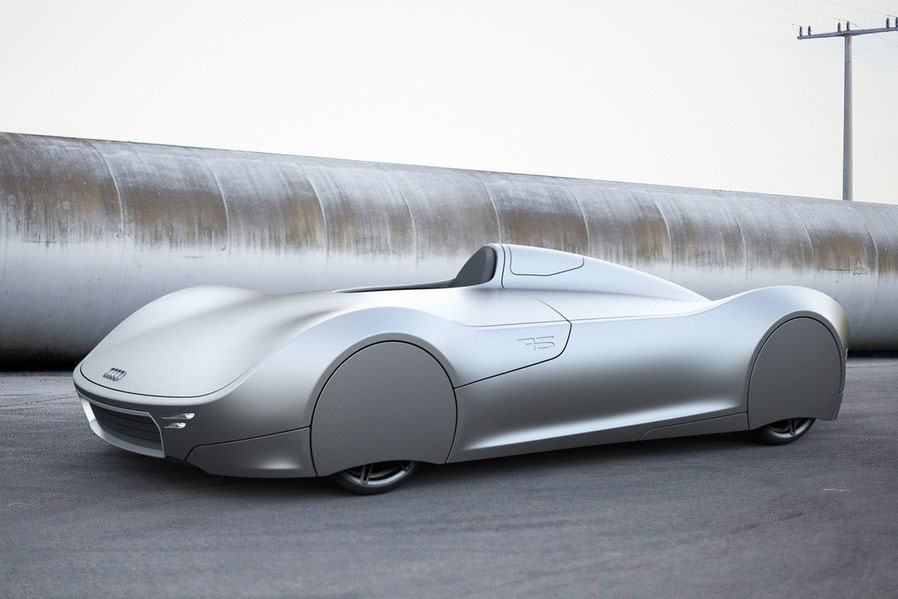

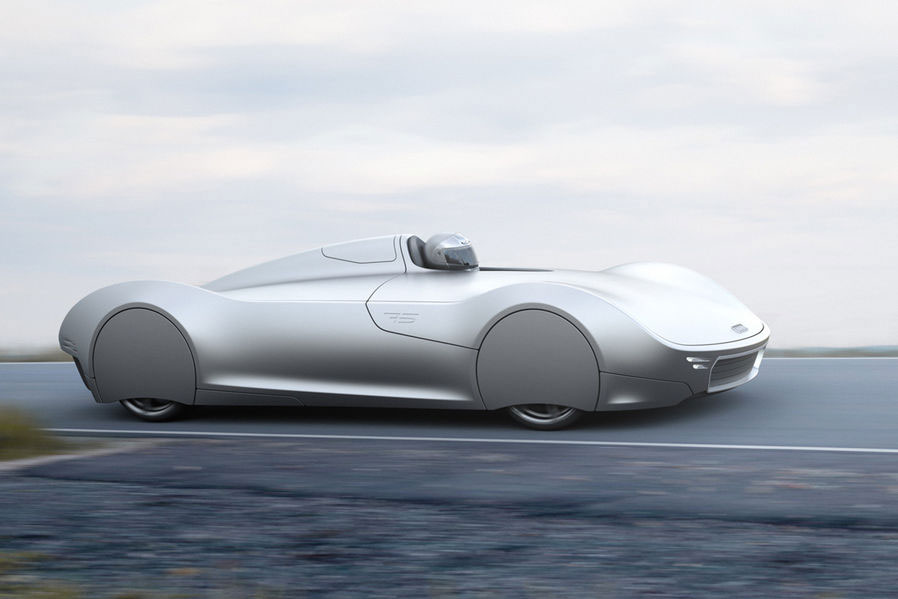

01.导入好三视图和一张参考图

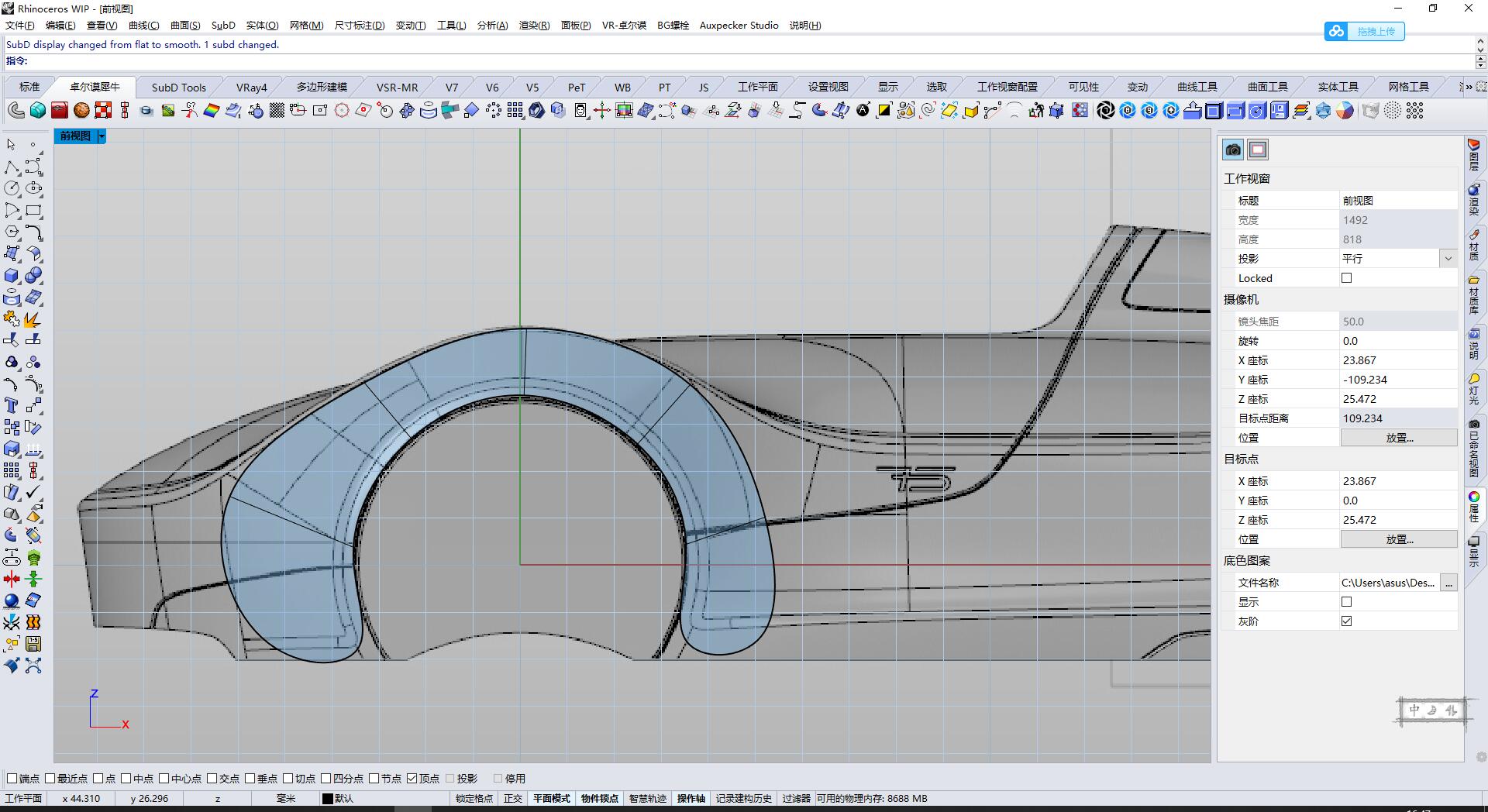

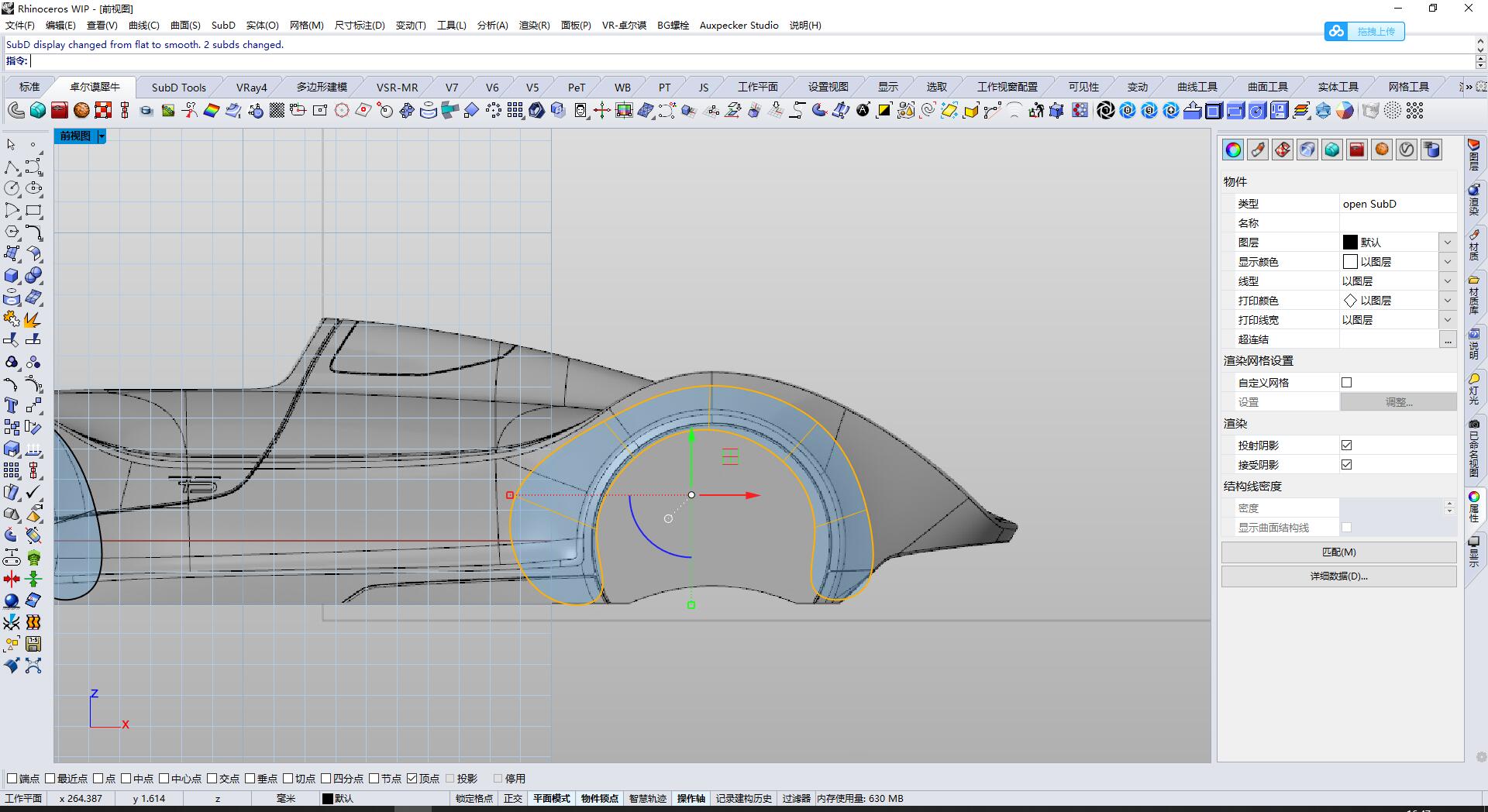

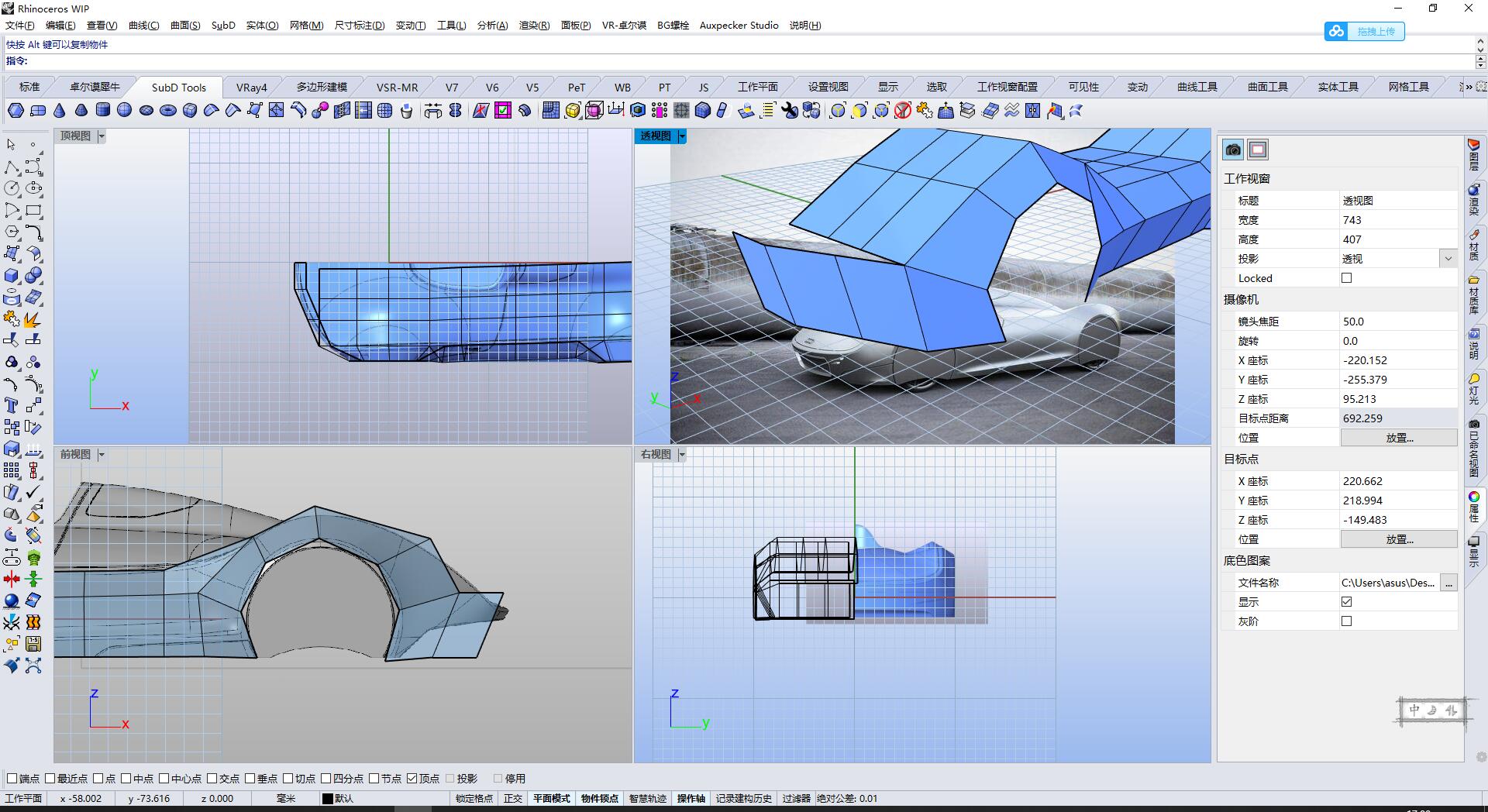

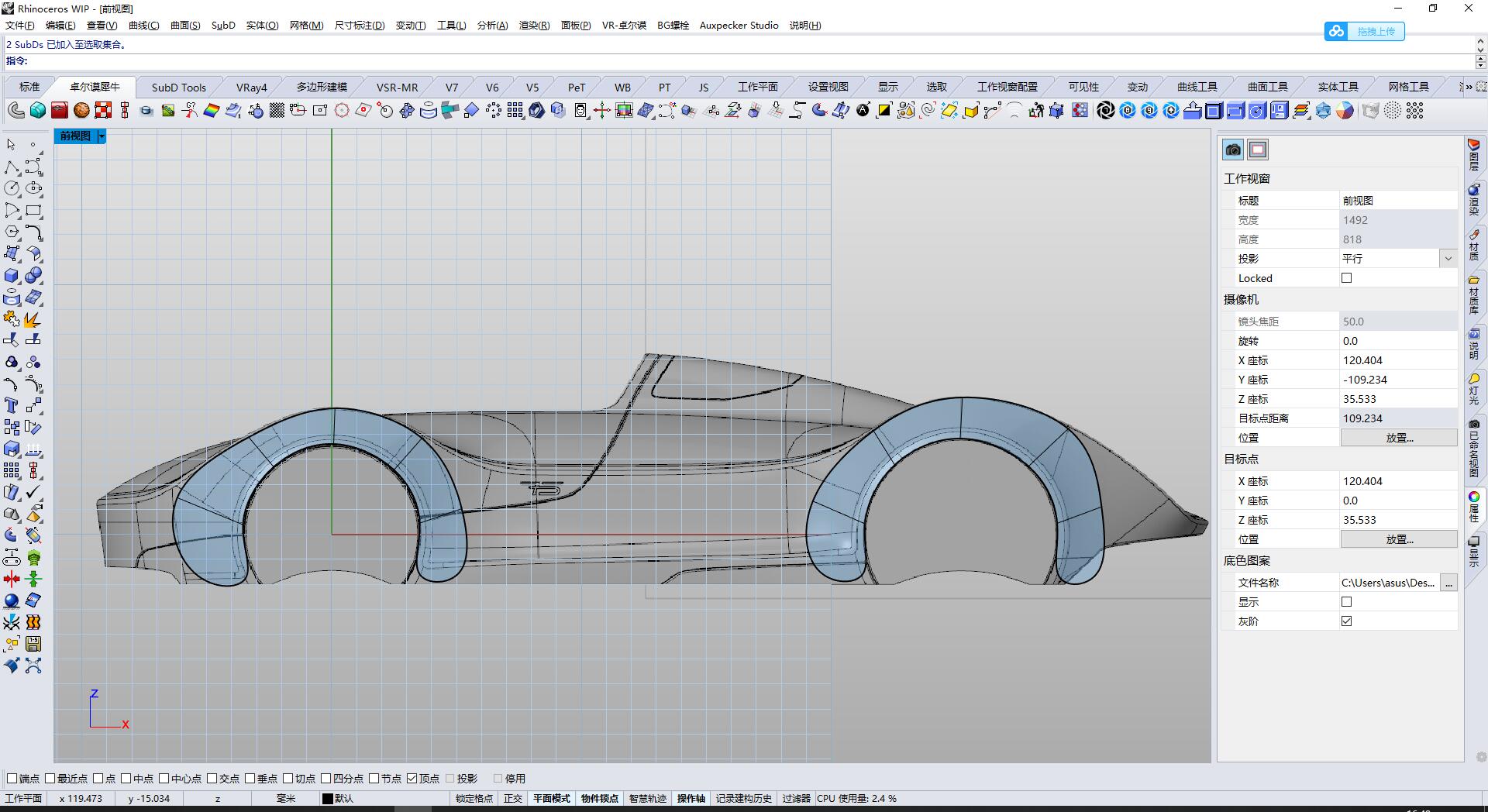

02.用追加网面画出轮毂的形状.用TAB切换圆滑模式调整

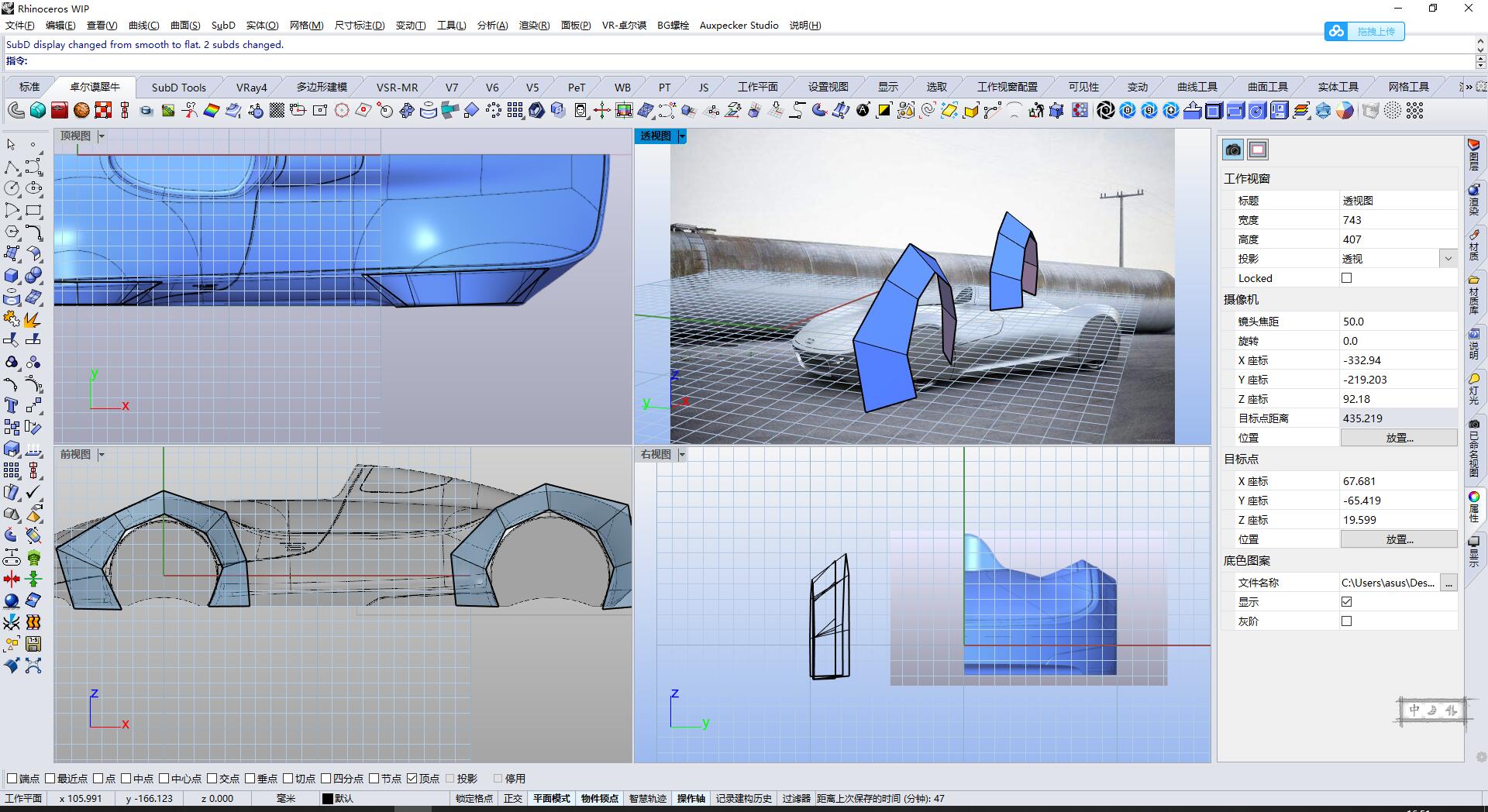

03.复制一份到后轮毂

04.对着顶视图稍微调整一下造型

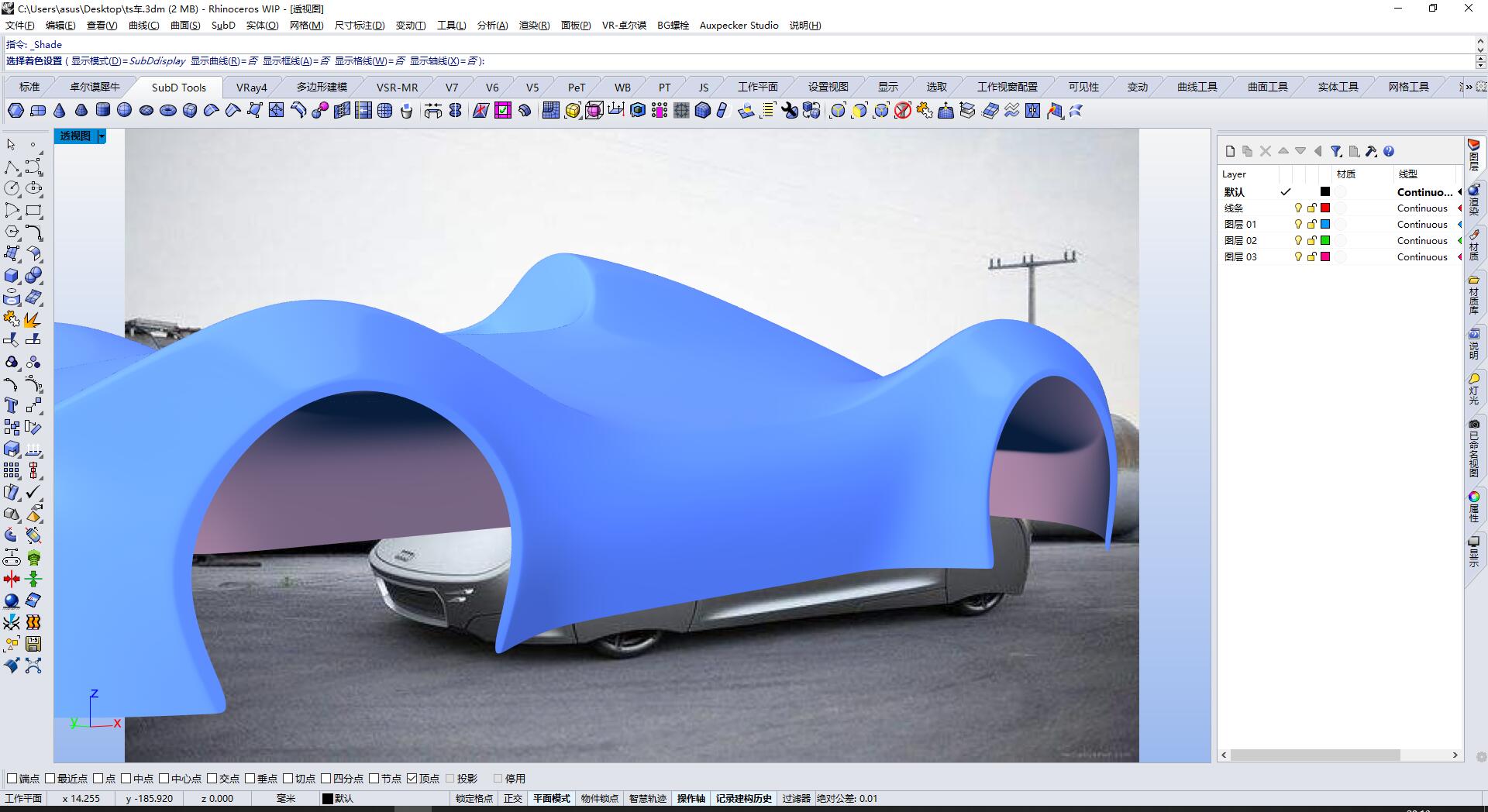

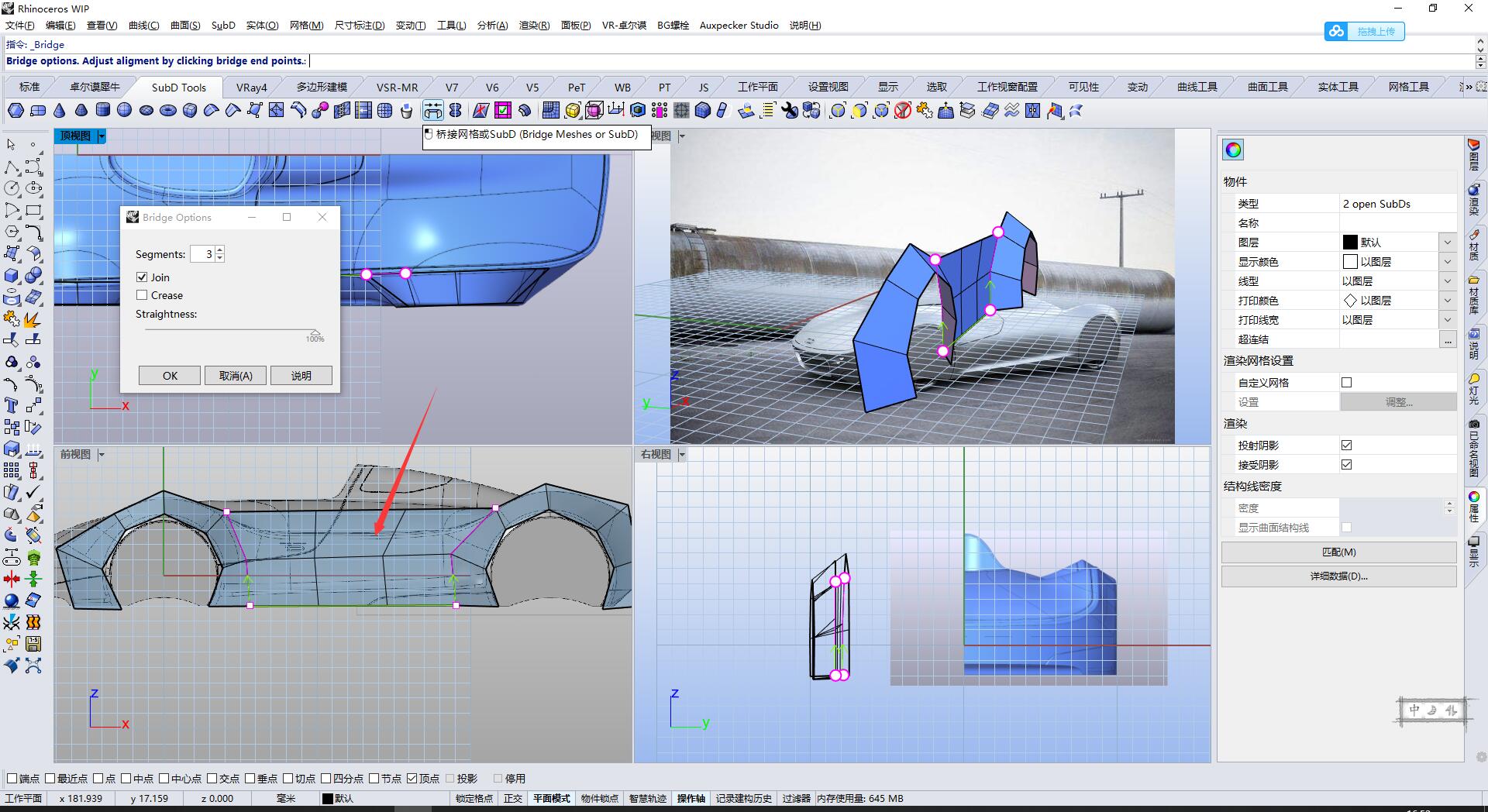

05.中间桥接到一起，这个里要选择3段

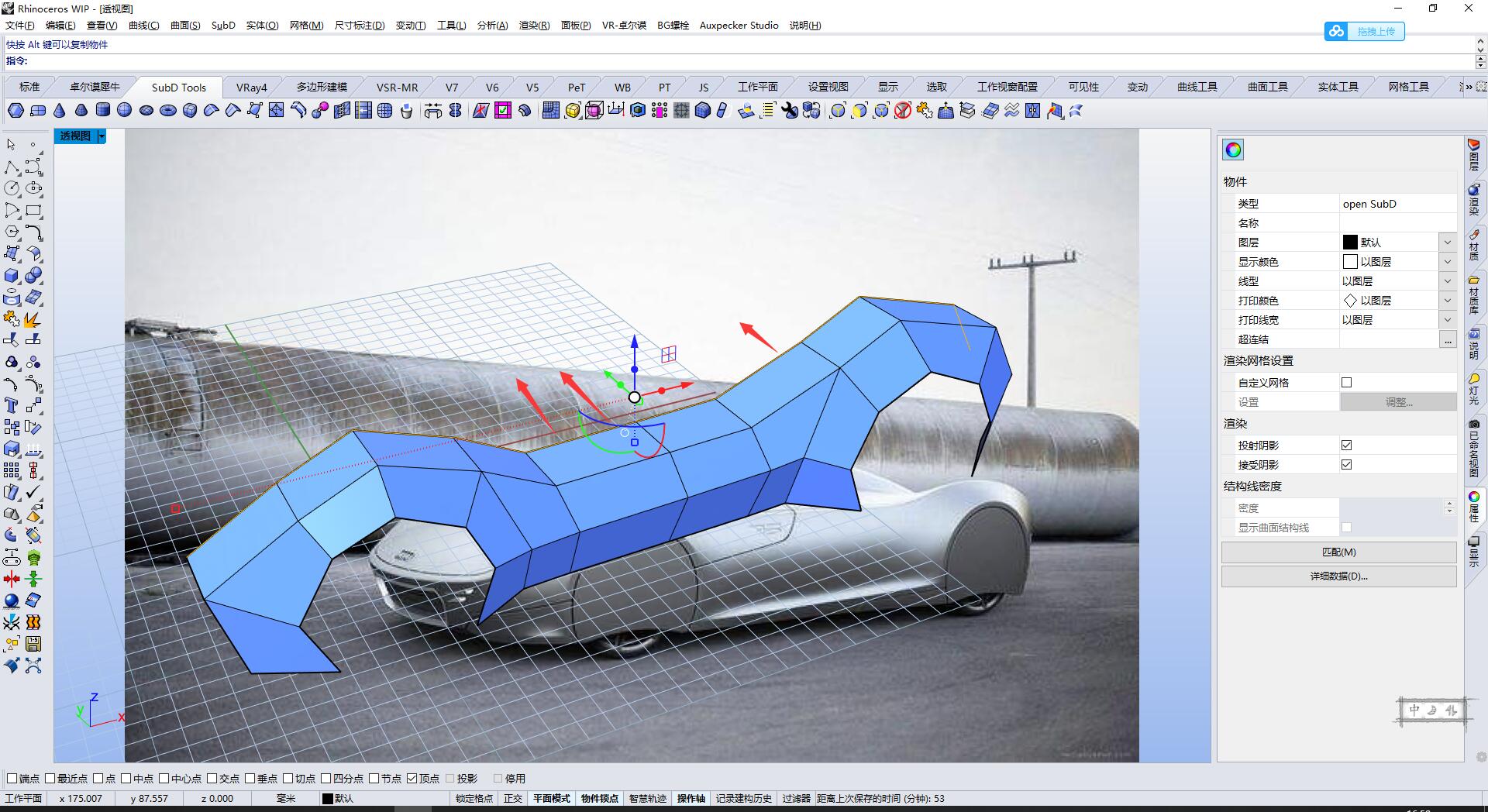

06.调整里面的造型

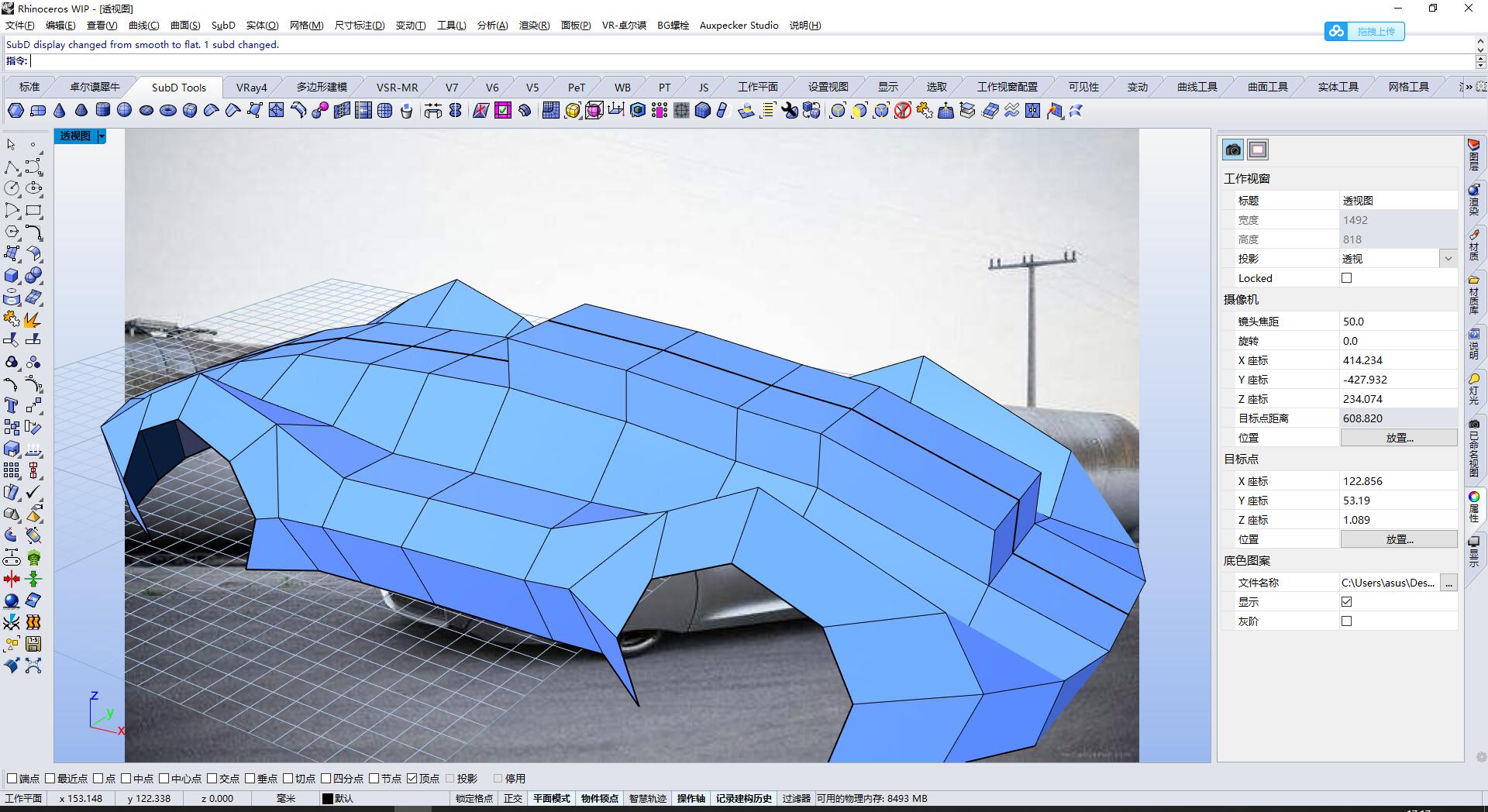

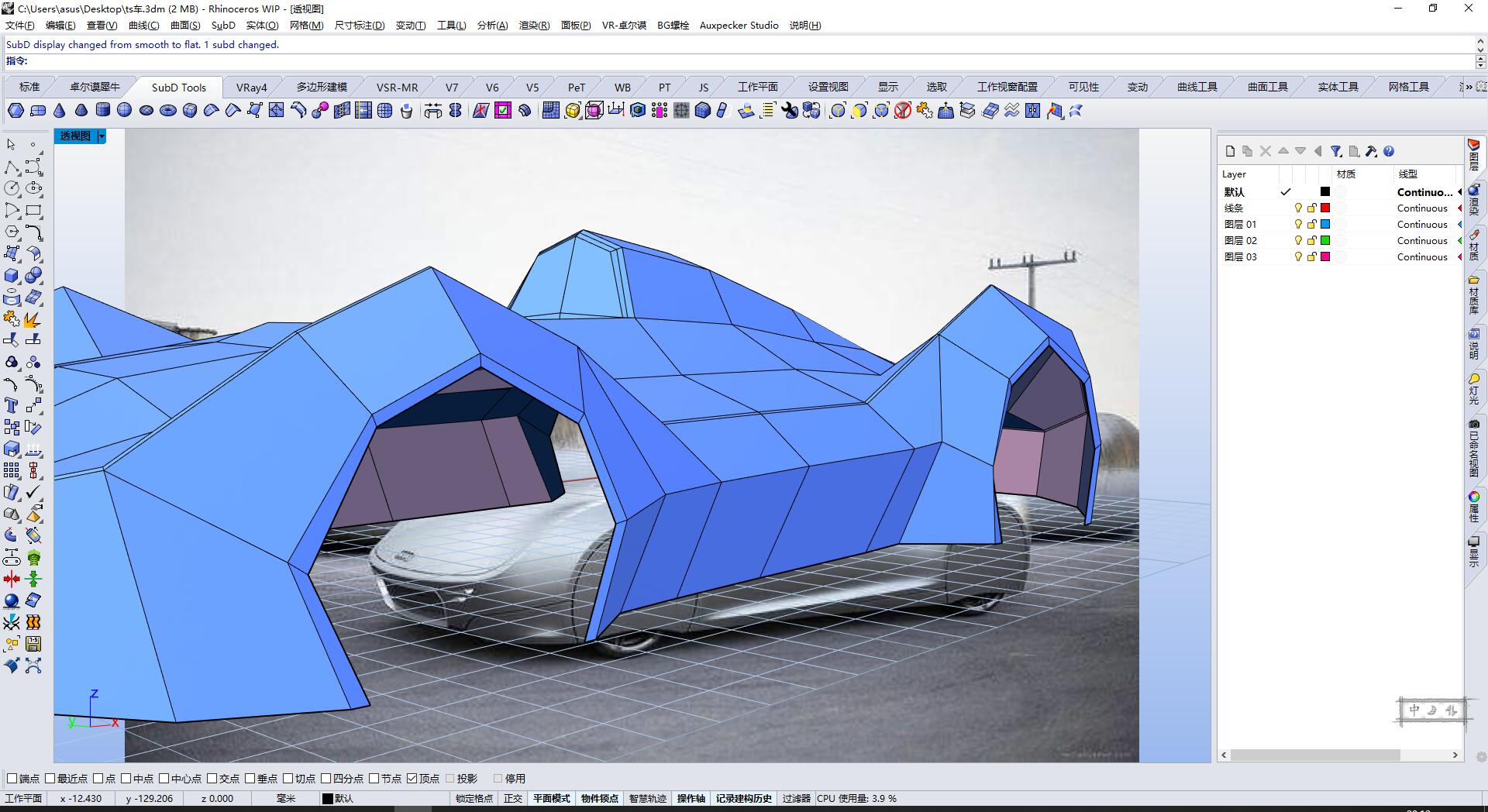

07.往内挤出，挤三个就可以了

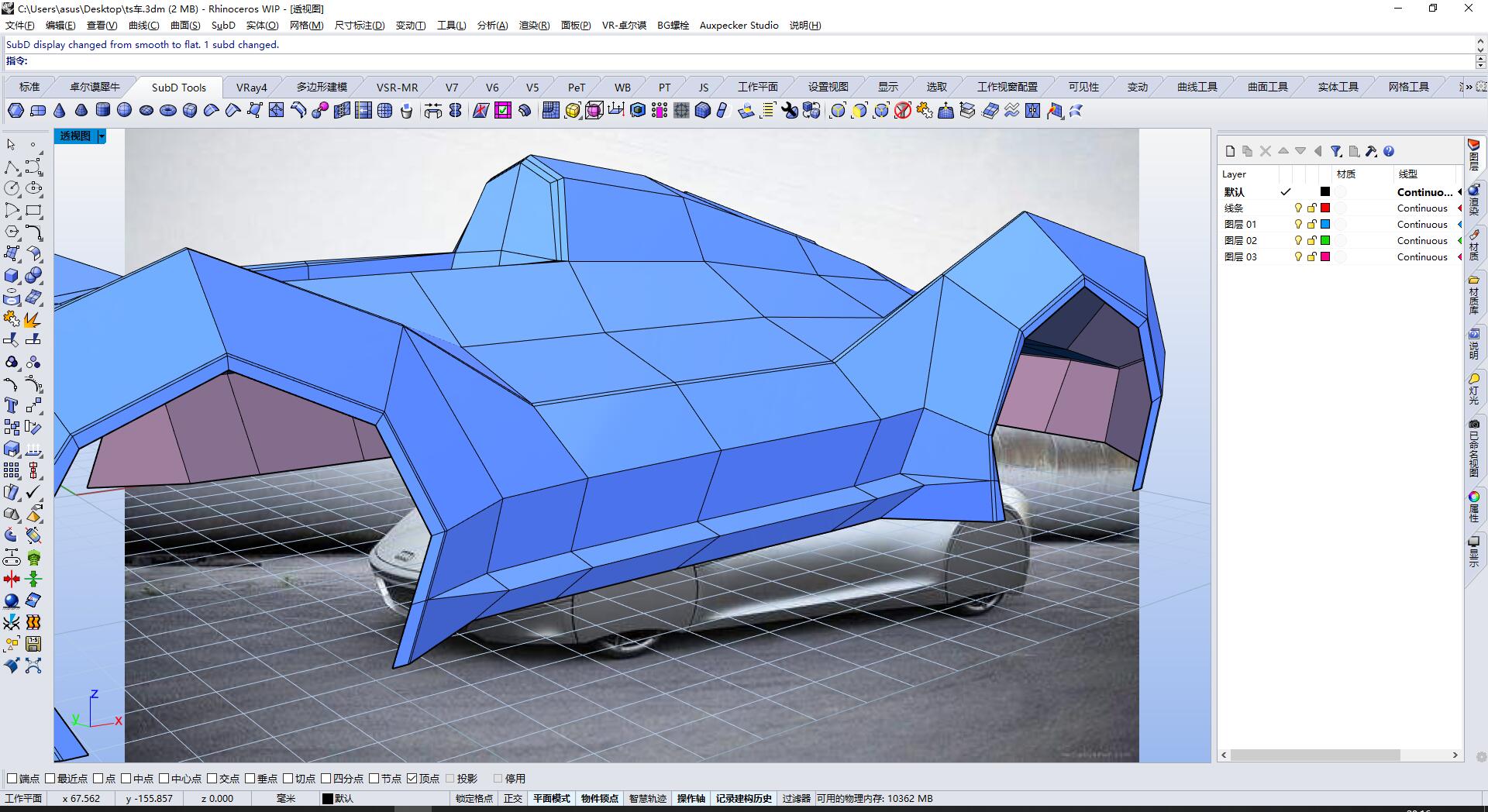

08.下部分也挤进去3段

09.对着视图调整到合适的样子

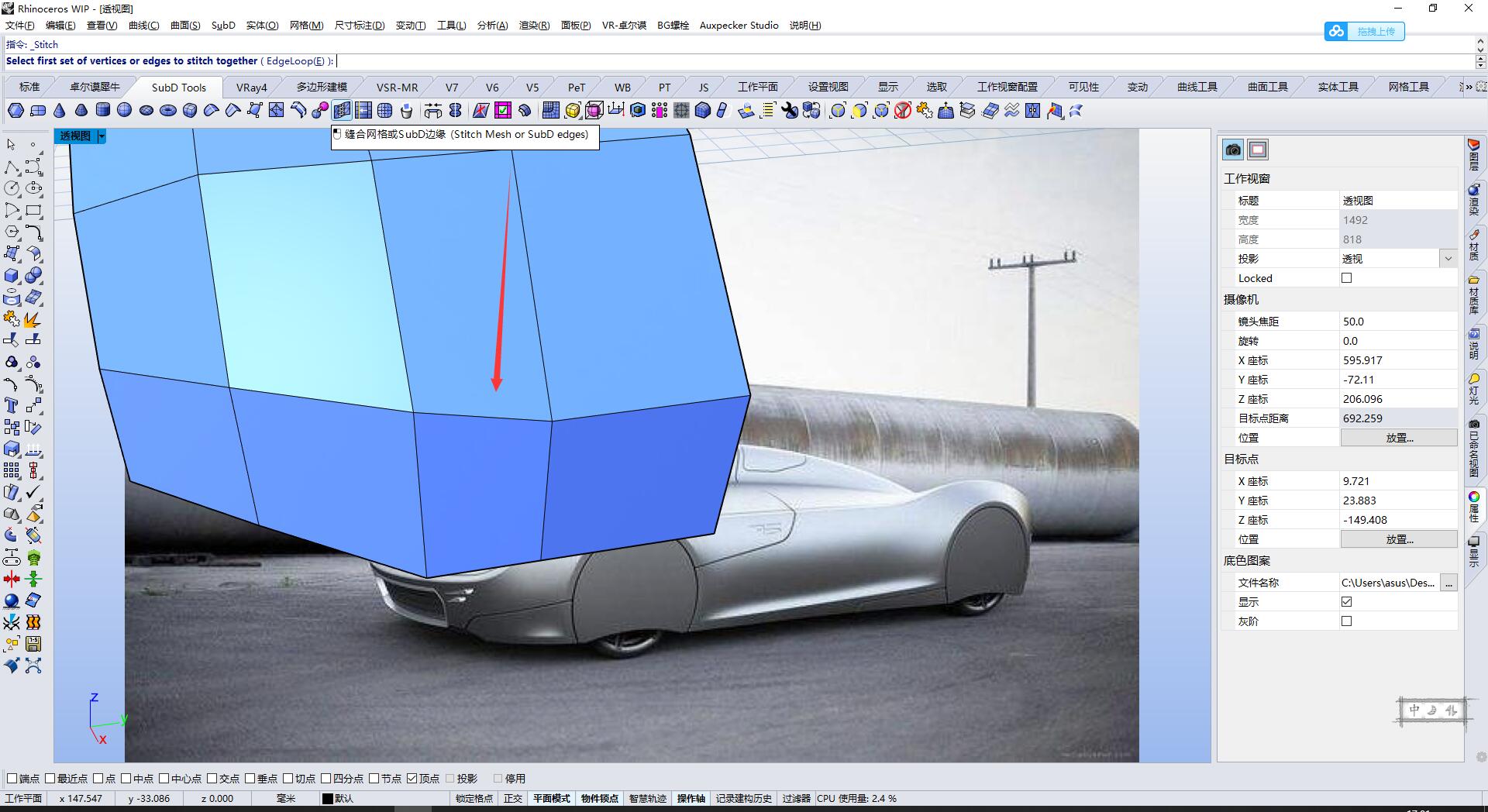

10.缝合中间的缺口

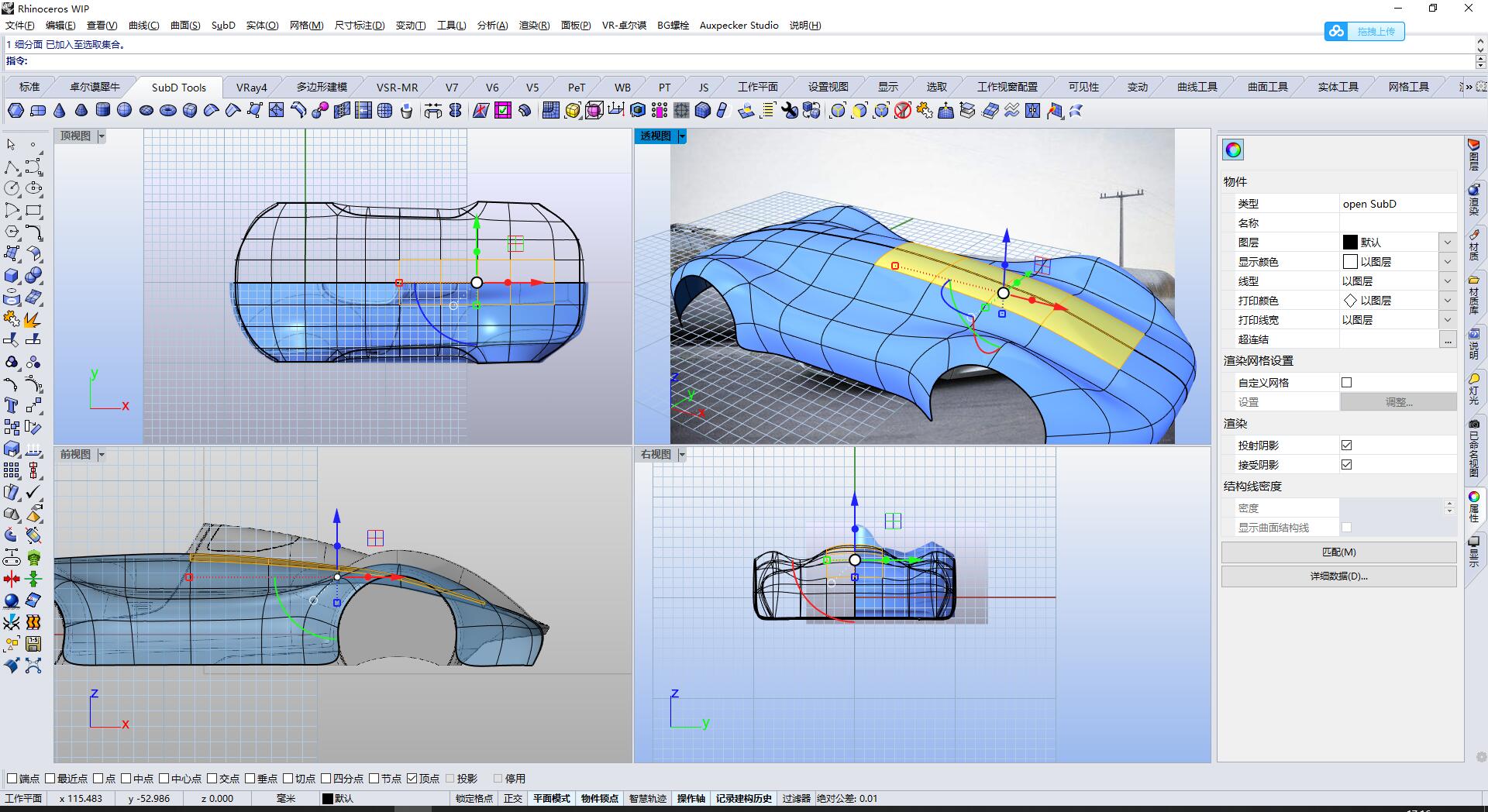

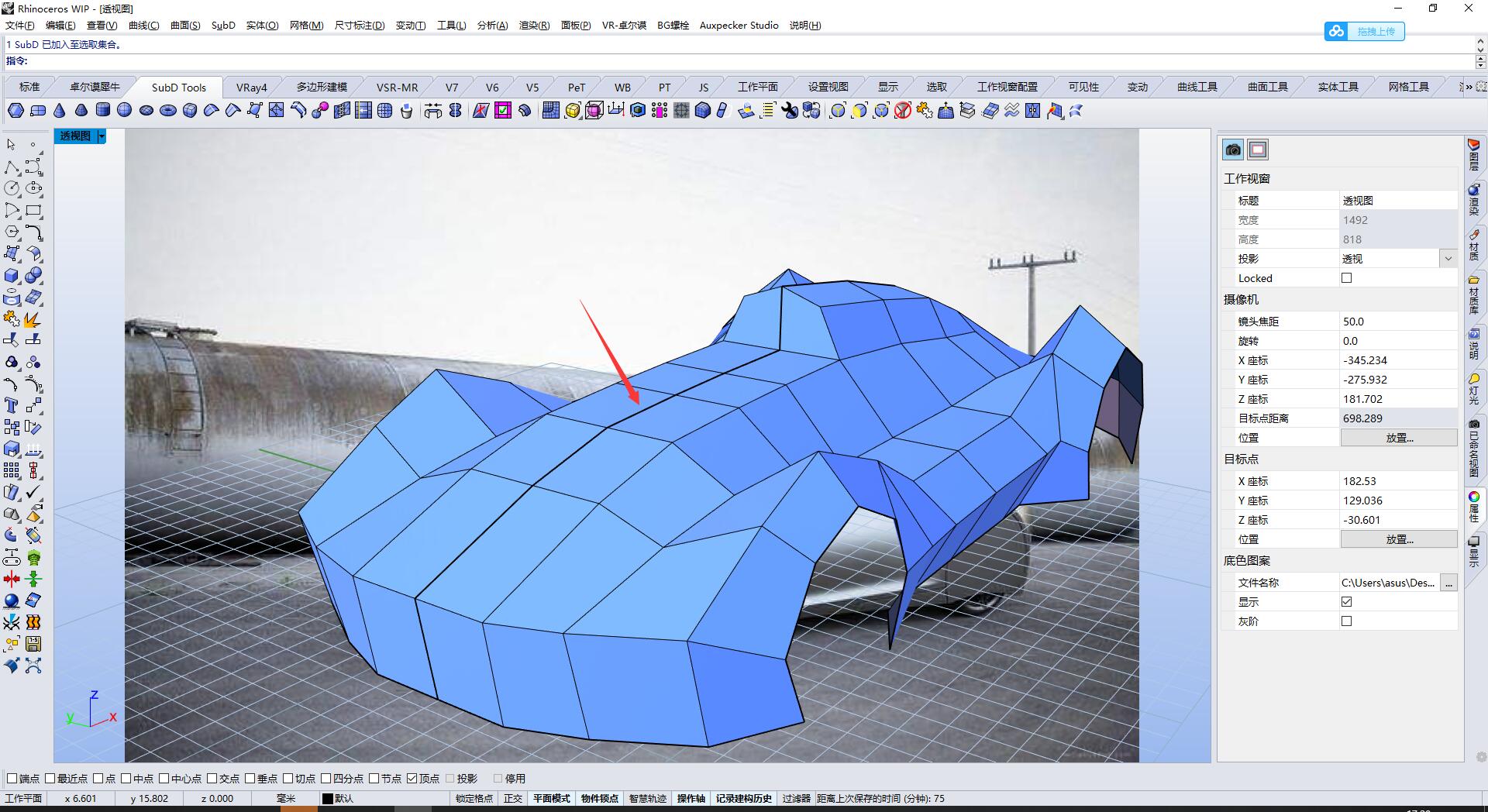

11.拍平中间所有的控制点到红轴上

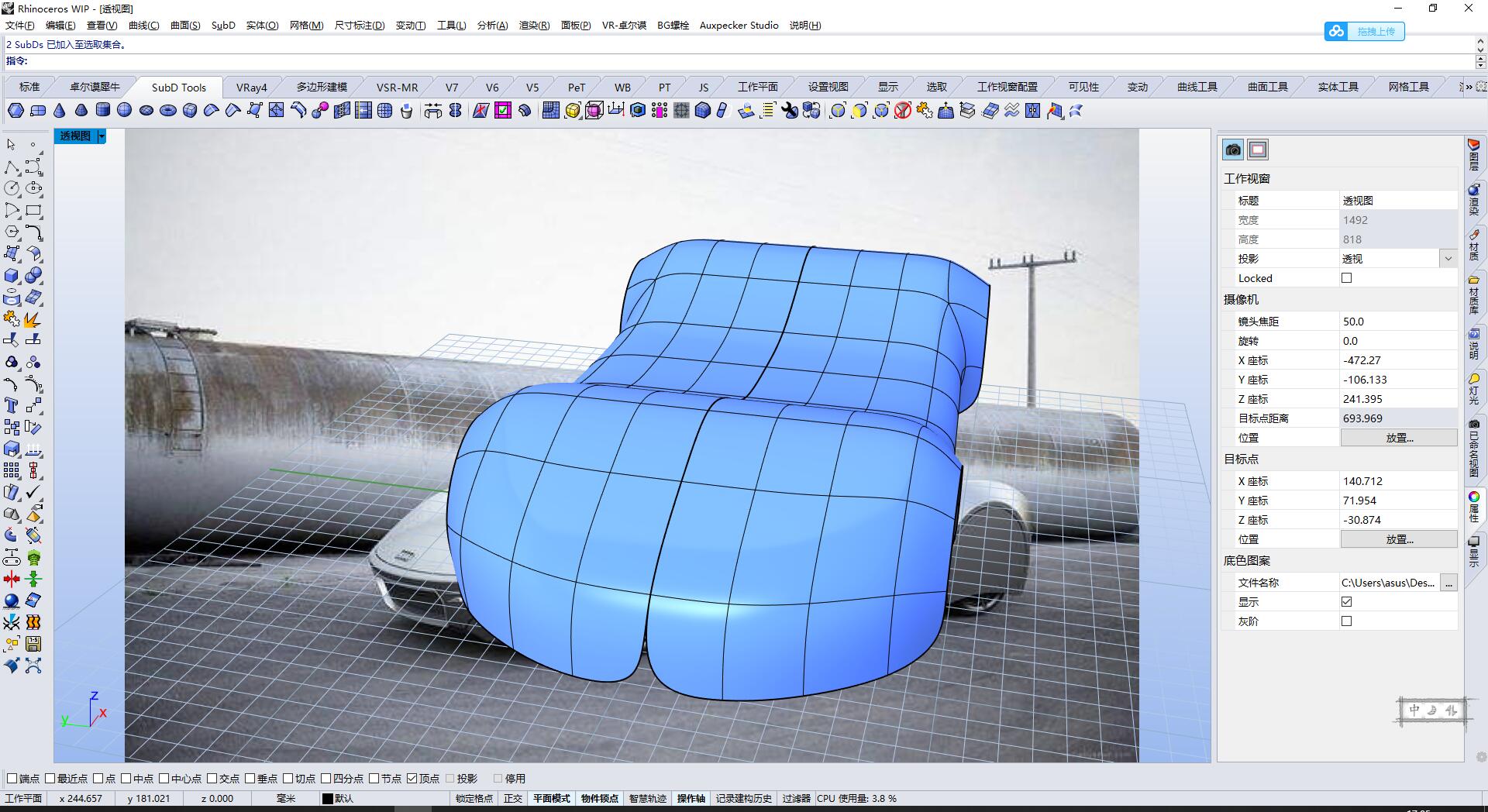

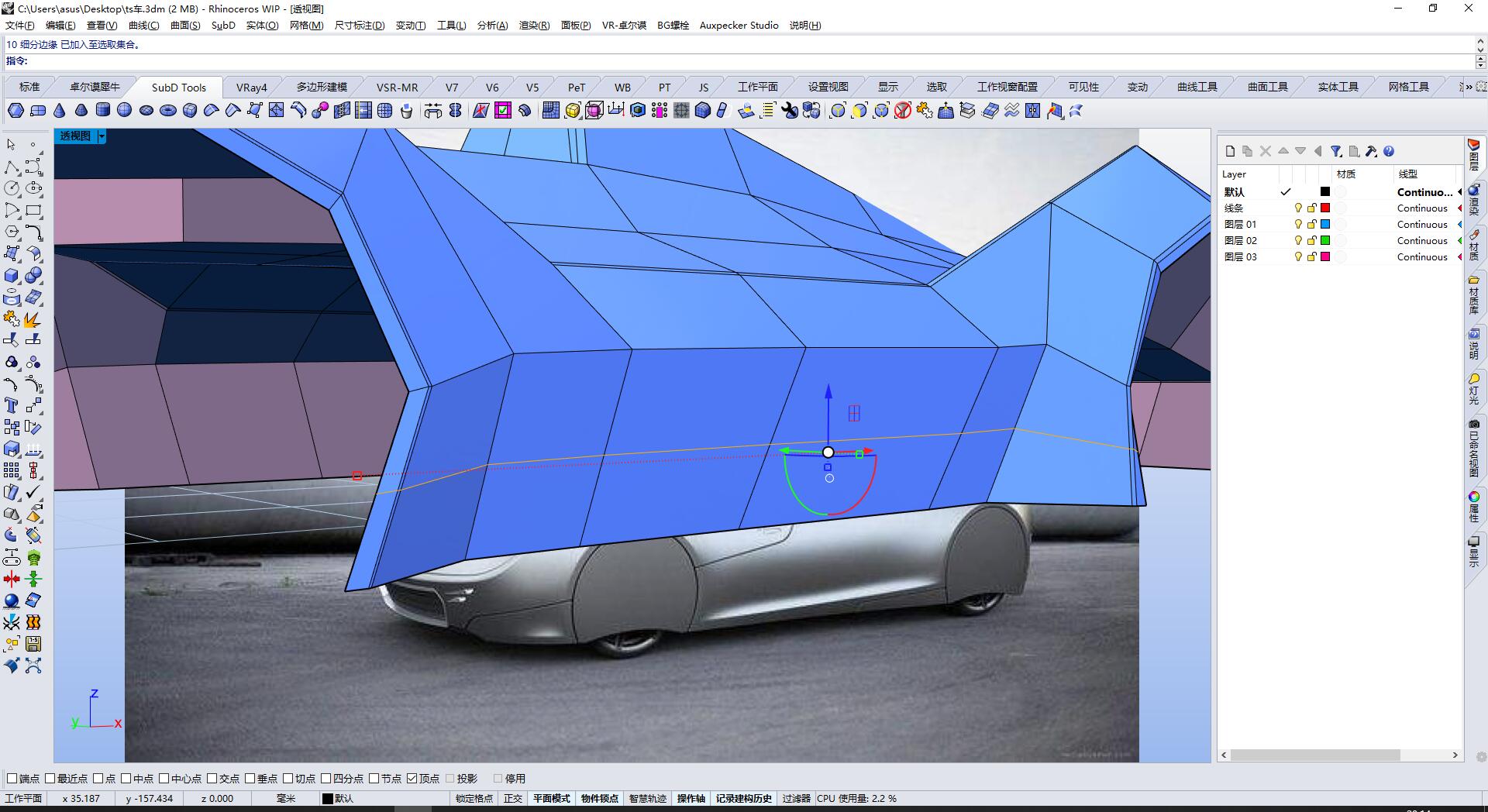

12.调整侧面造型到贴合

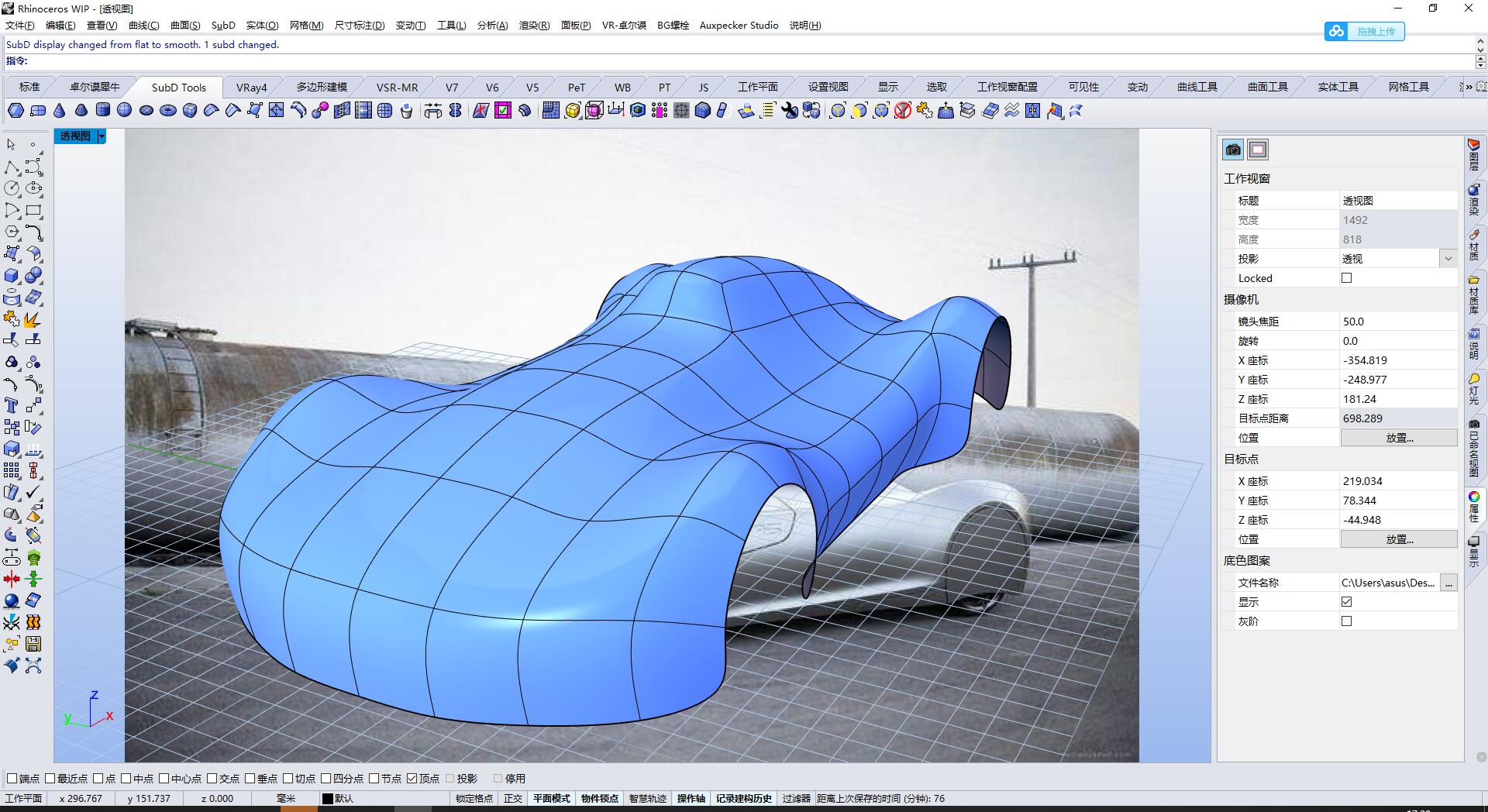

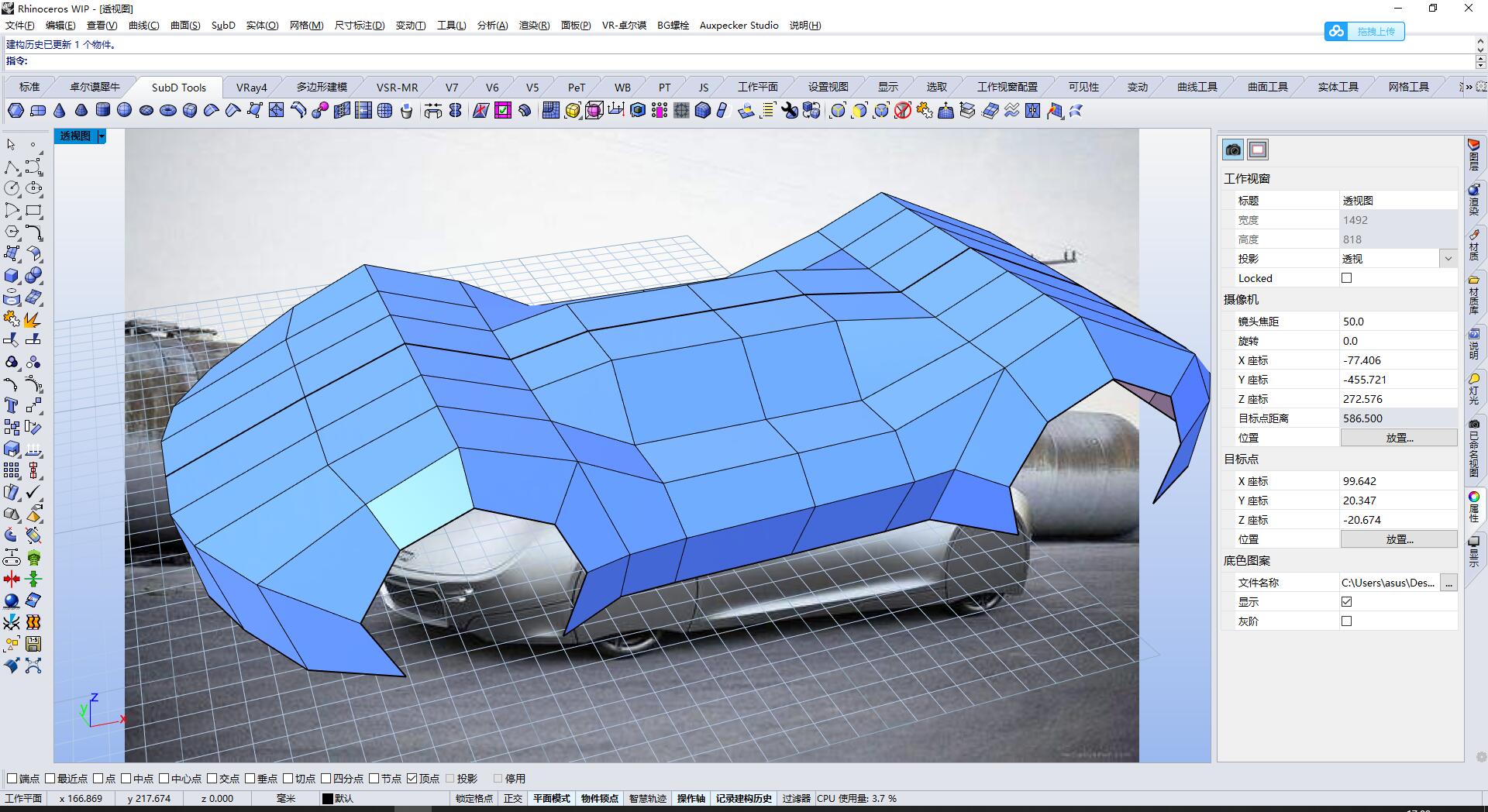

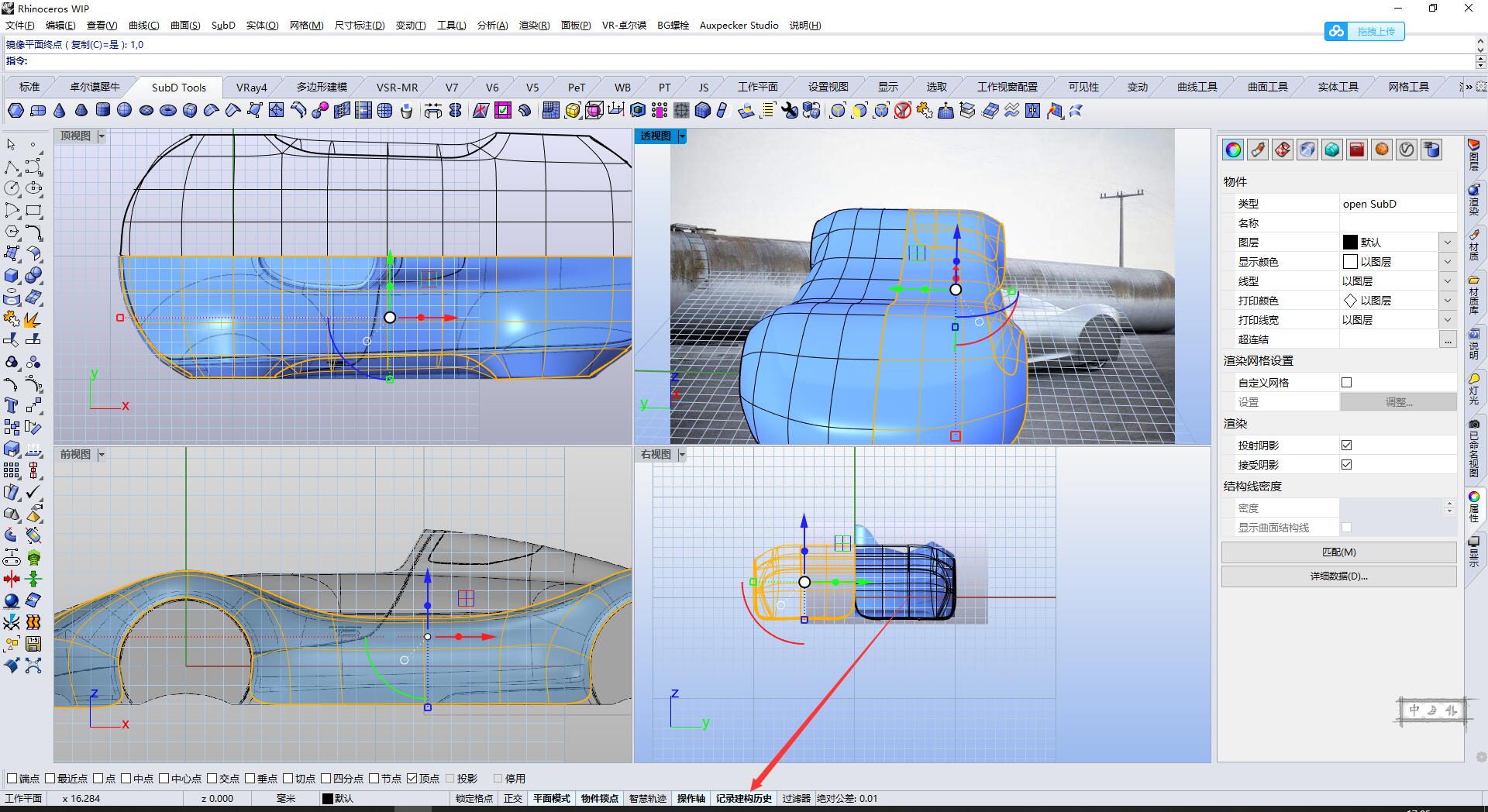

13.镜像过去，记得开启构建历史记录，这样调整一半，另一半会跟着变动

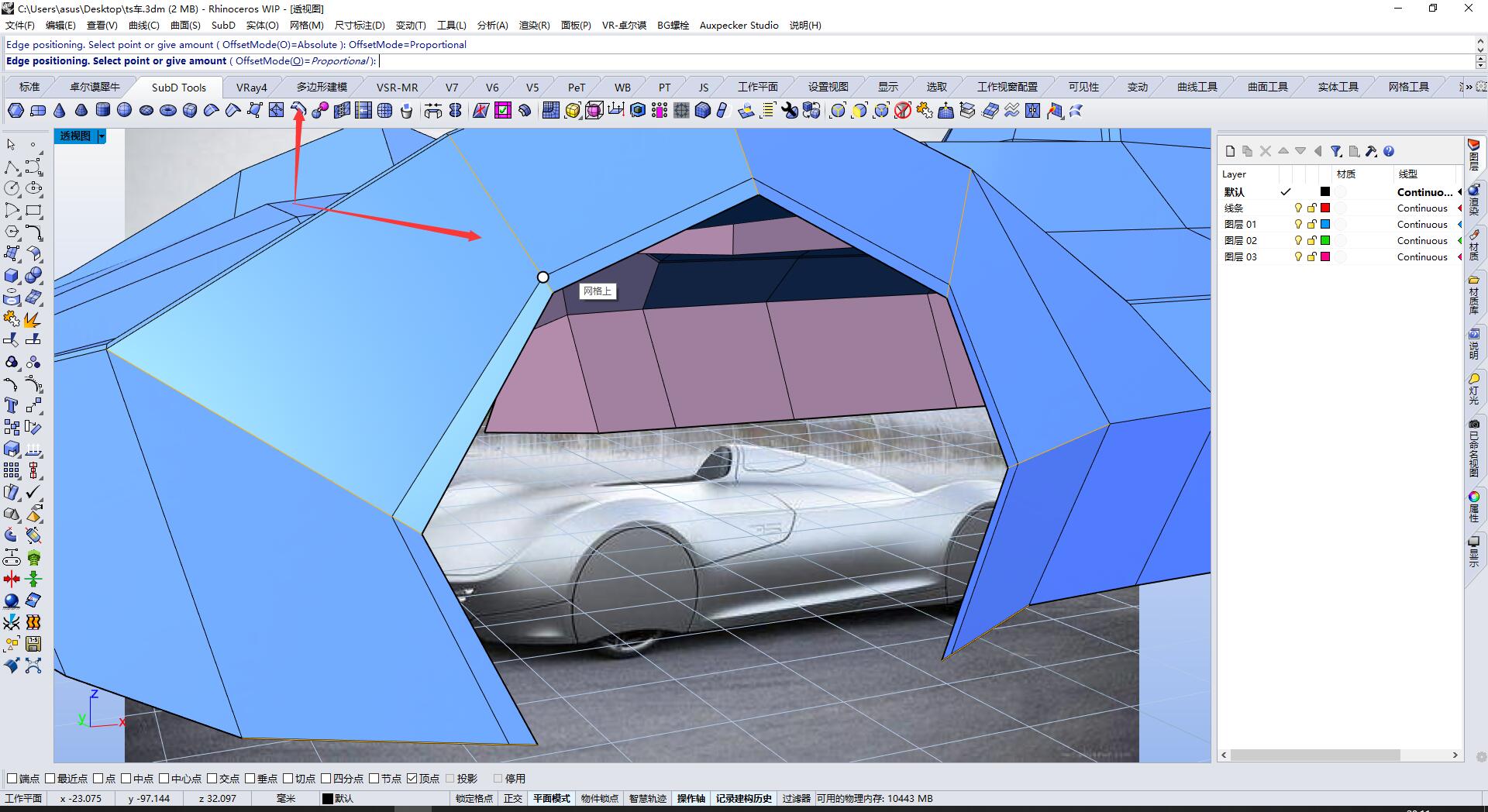

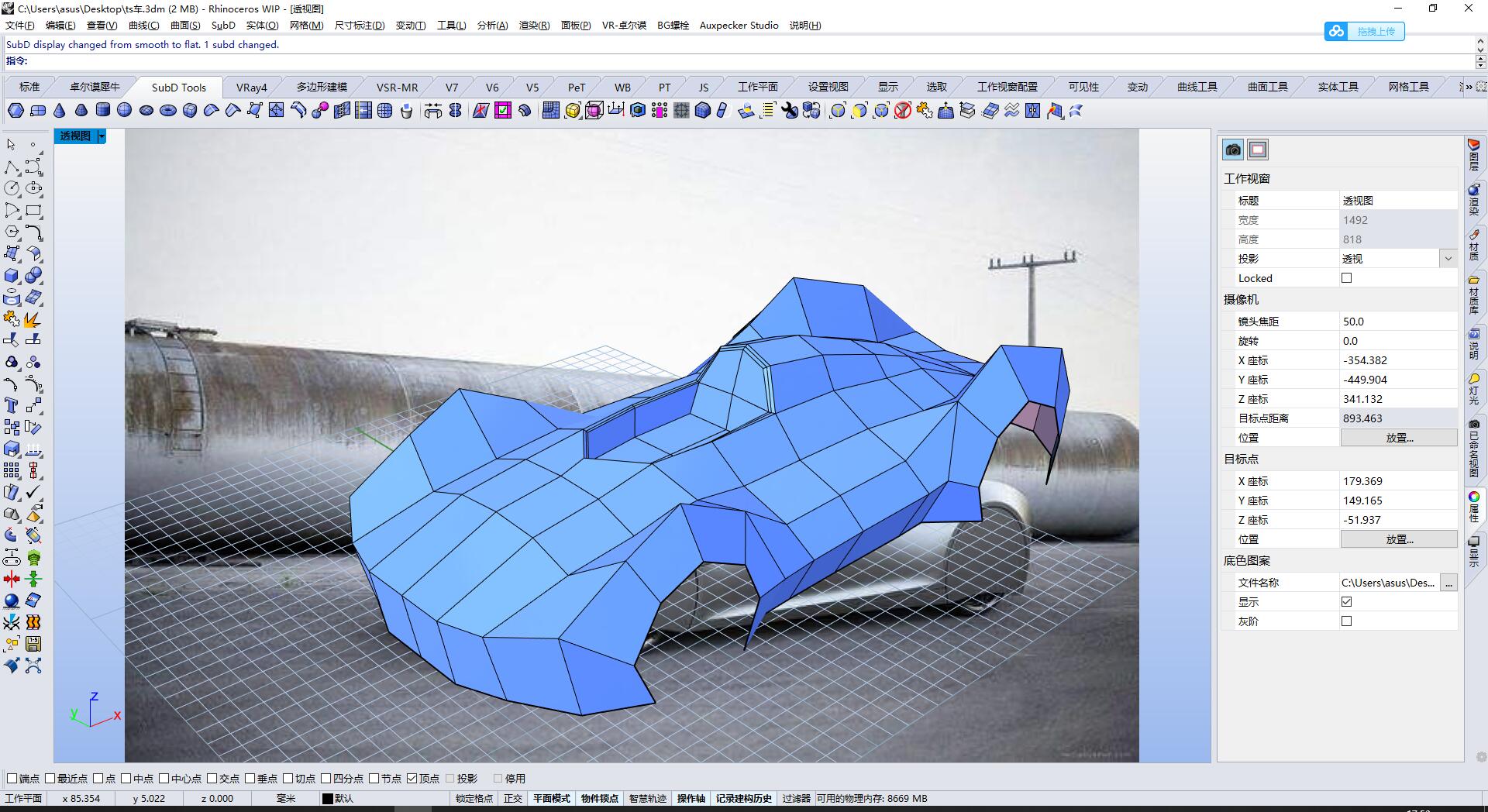

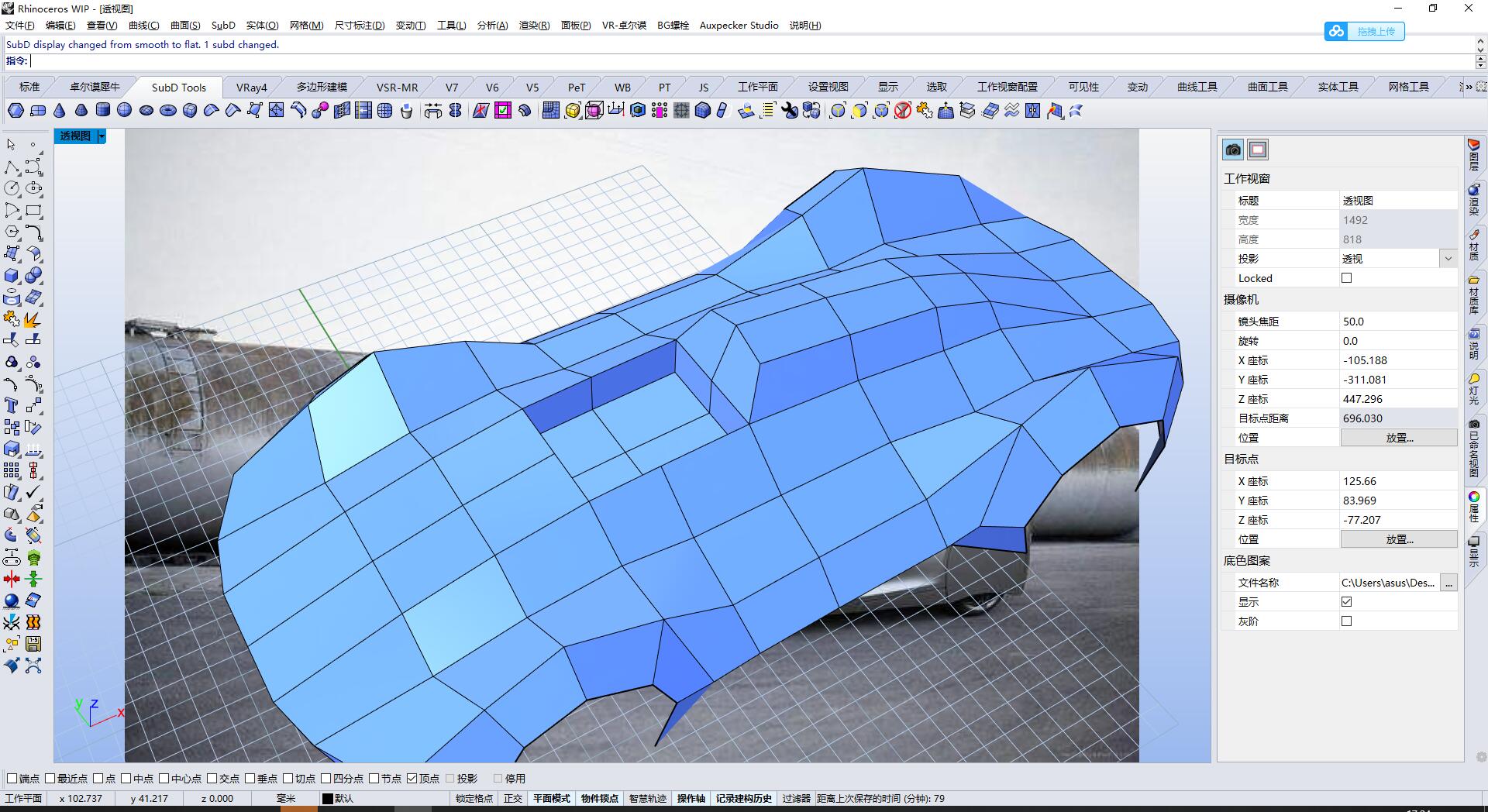

14.调整上面的造型

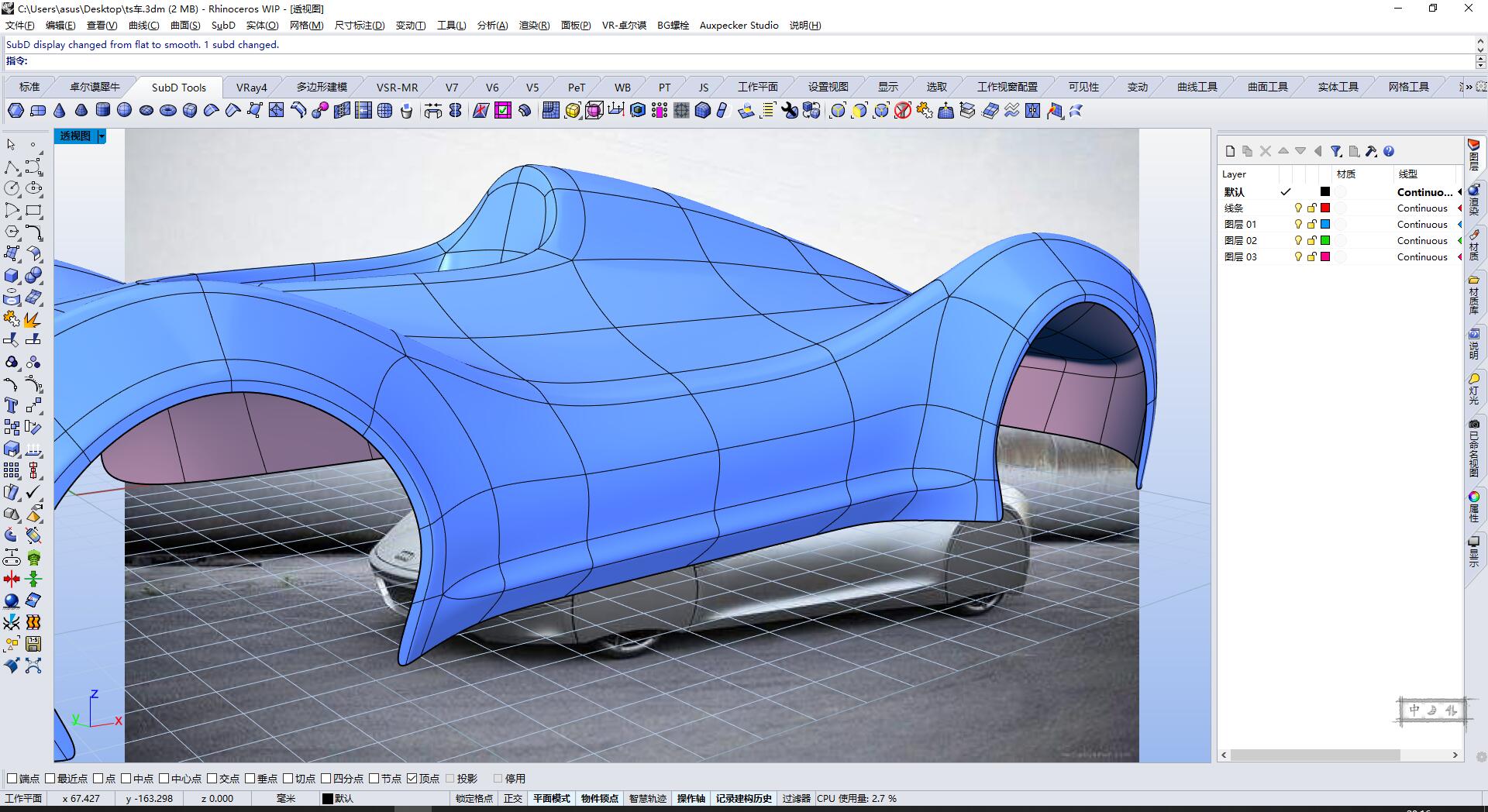

15.这里选择组合，这里要更改参数为smooth

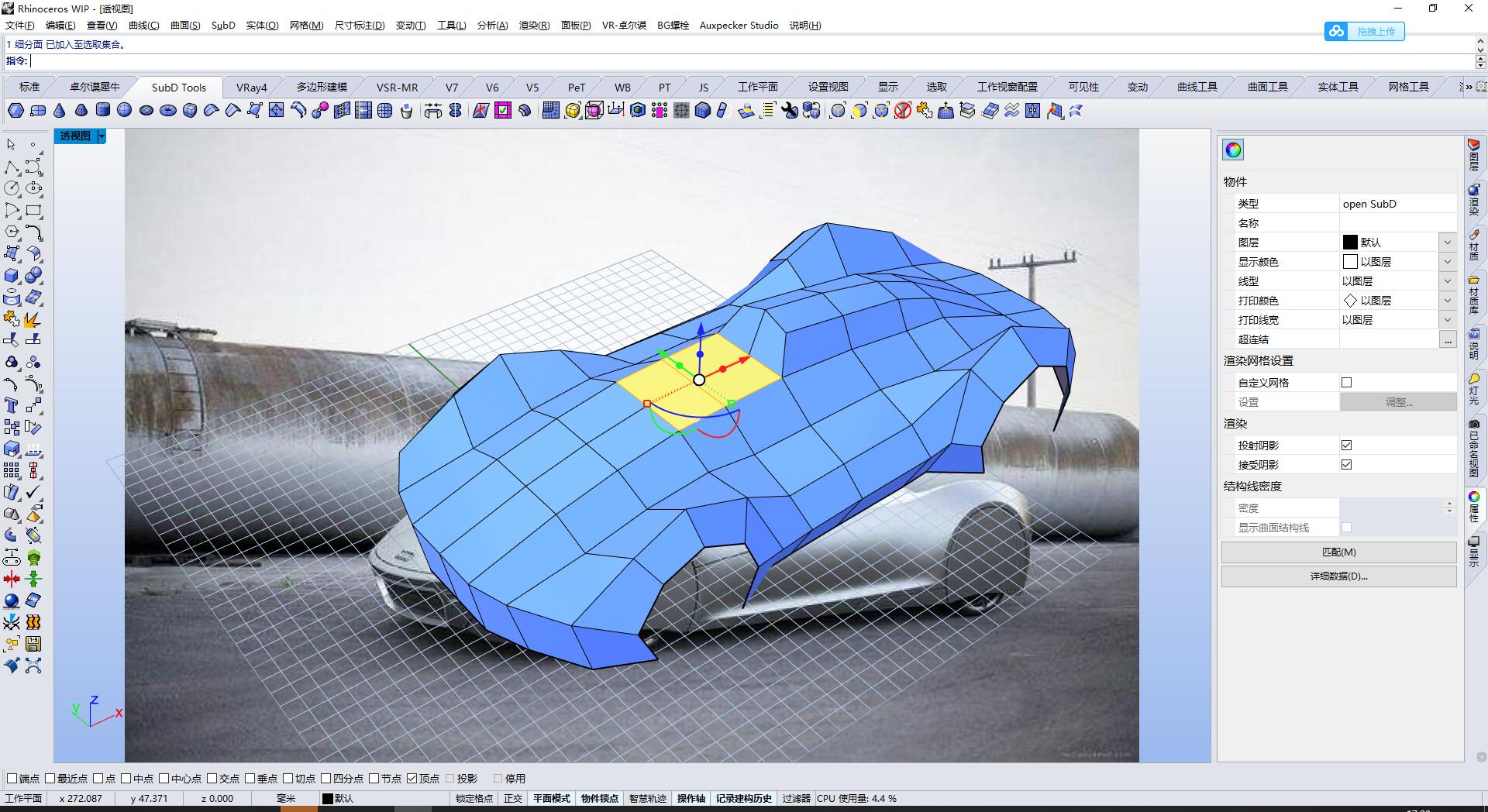

16.挤出选中面

17.调整渐渐消失的感觉

18.缝合尾部

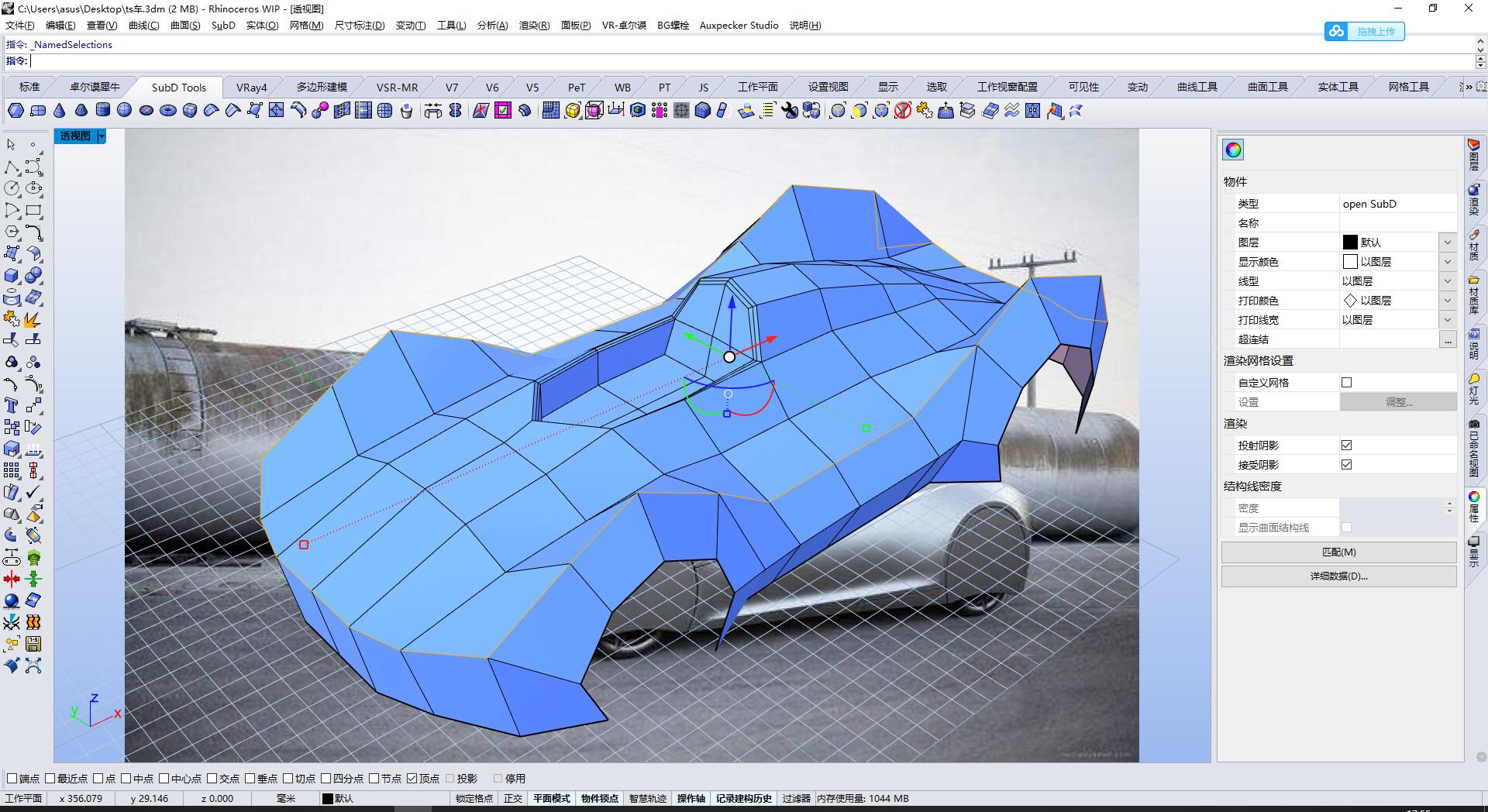

19.箭头部分要向下挤出，这是组合后的效果

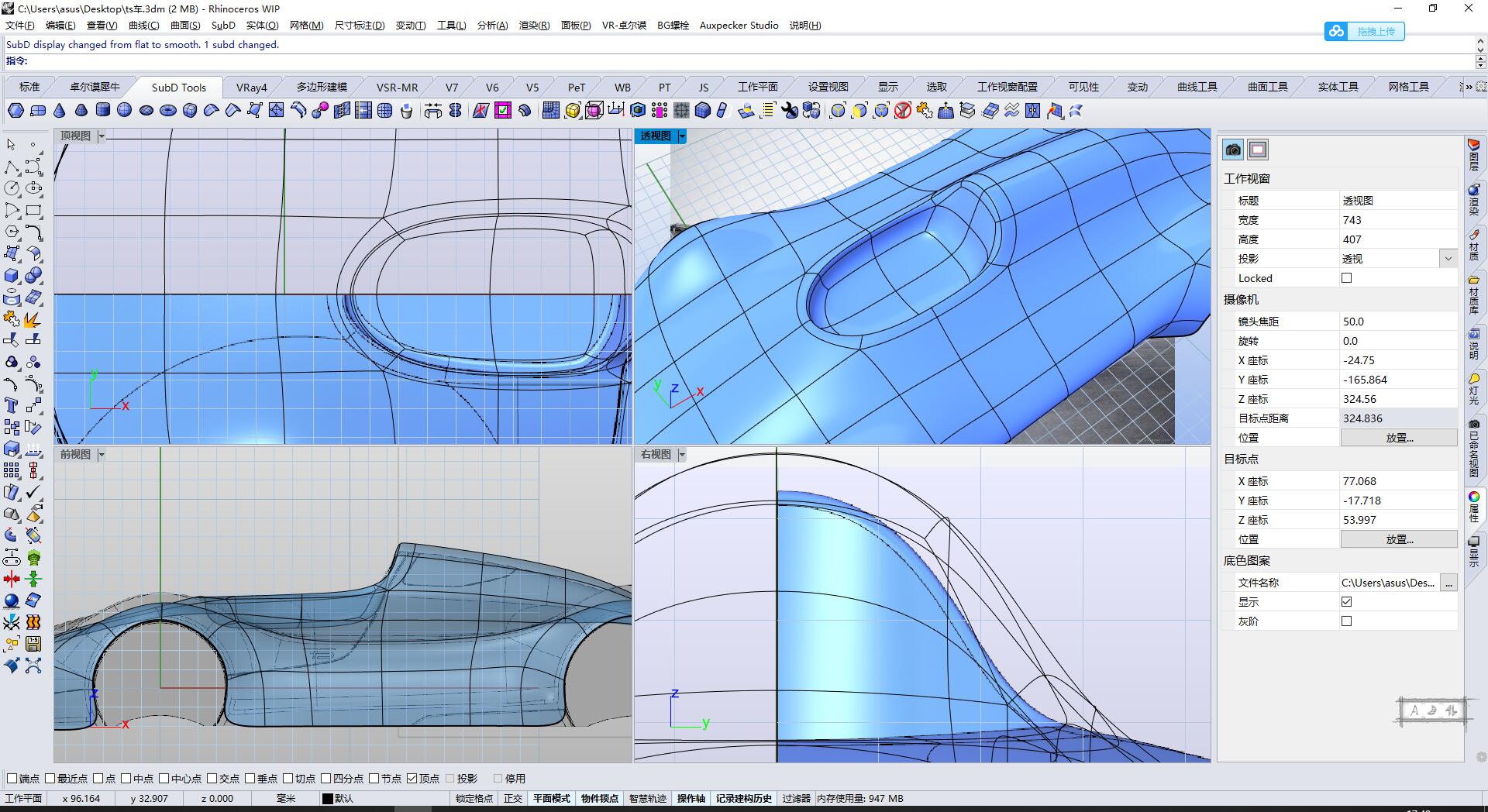

20.调整洞口造型

21.选中部分进行倒角

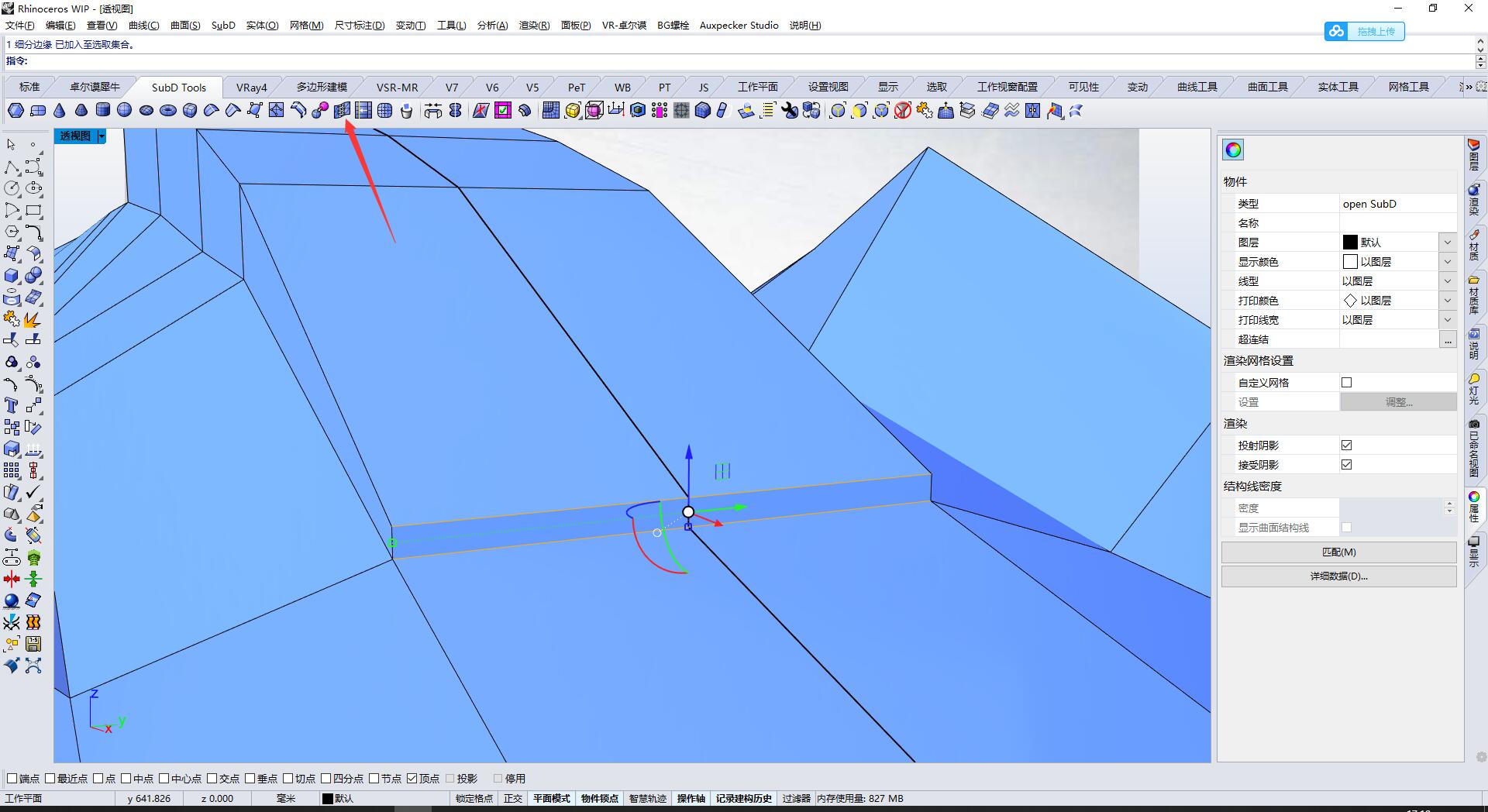

22.选中侧边一整圈，然后选择倒角，做出锐角

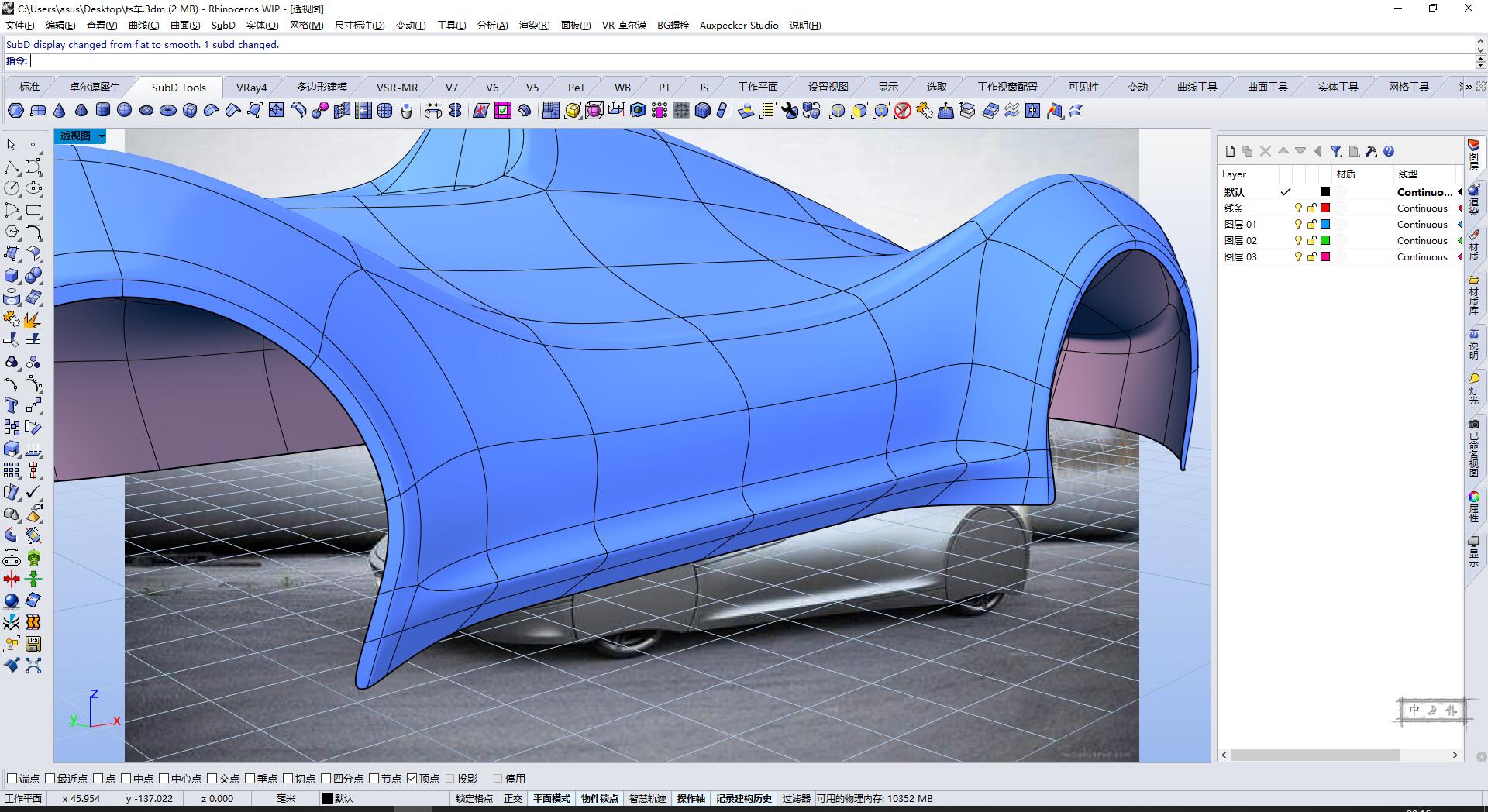

23.在轮毂附近加一圈线

24.轮毂的卡边也是要倒个角

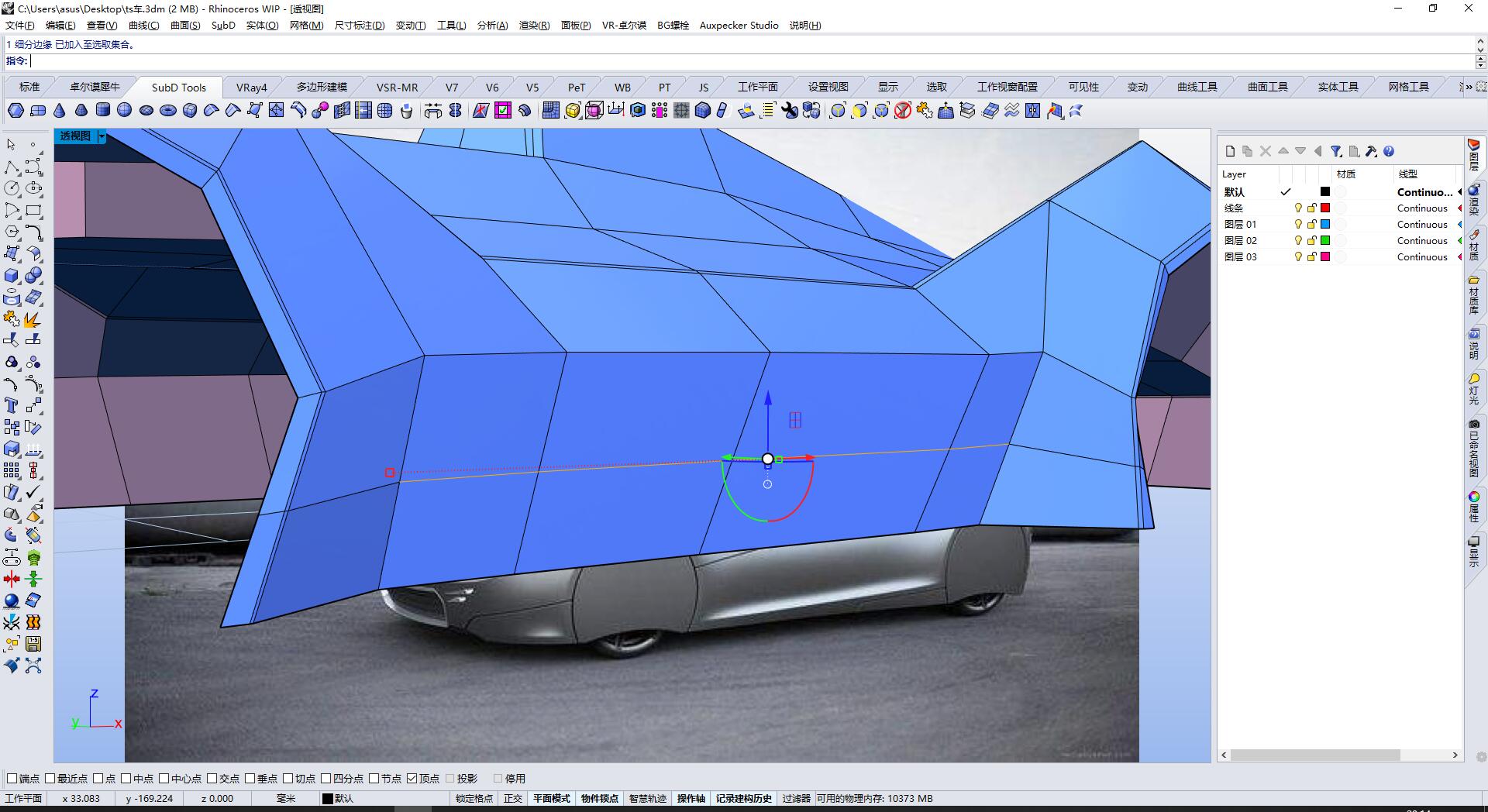

25.最下面加一条结构线，准备做内凹造型

26.选择中间几根线进行倒角

27.然后调整到内凹造型

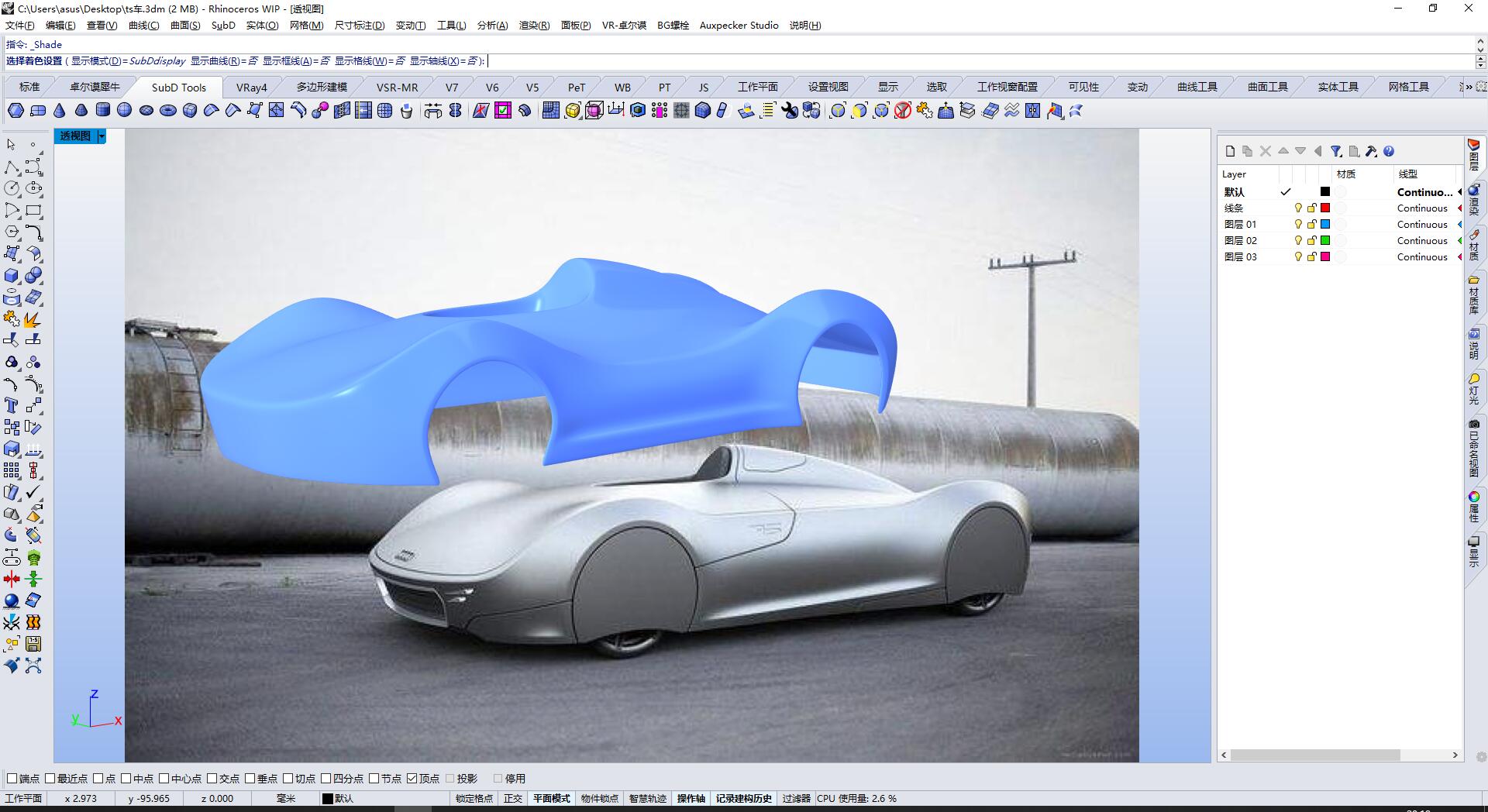

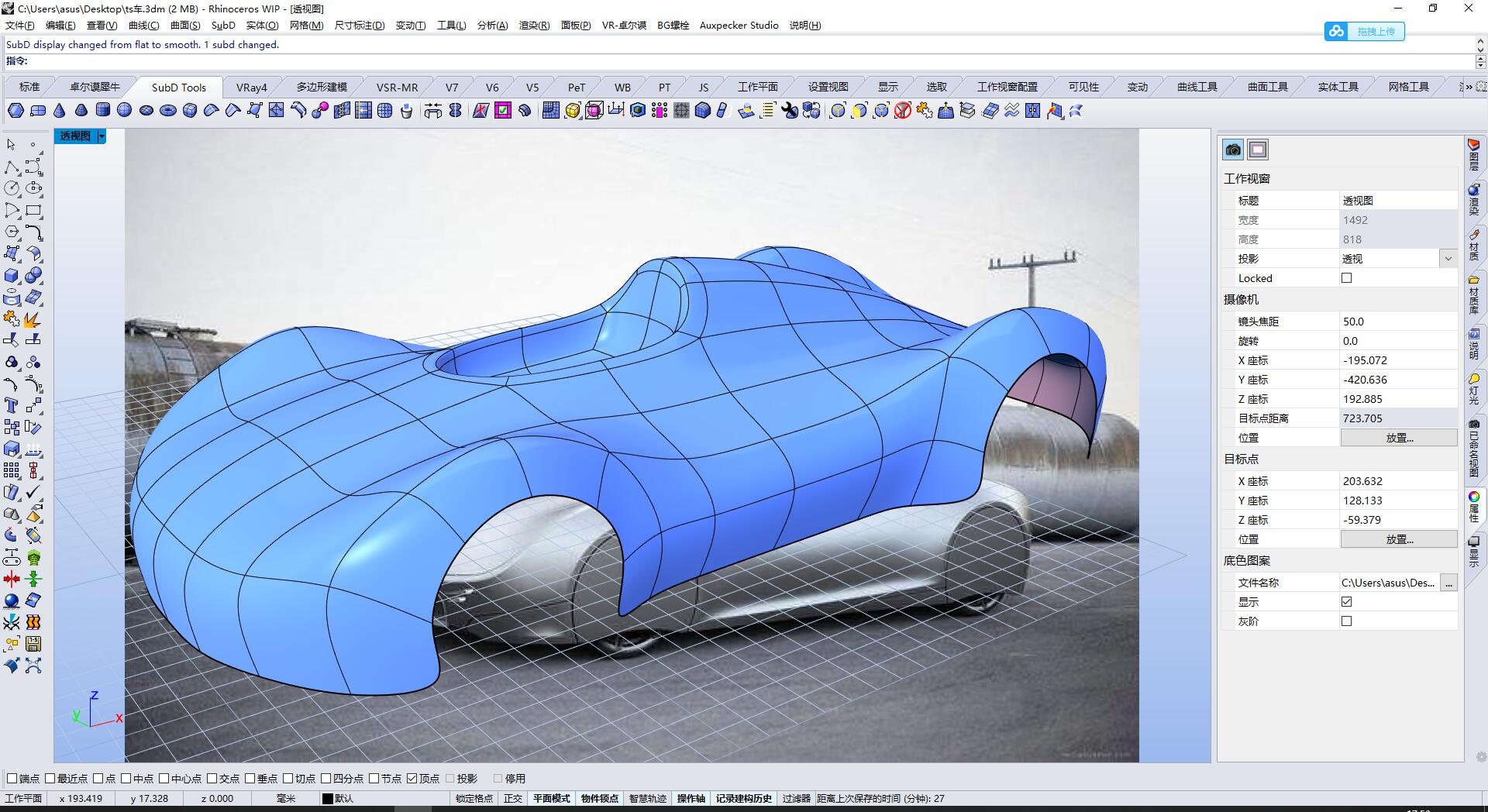

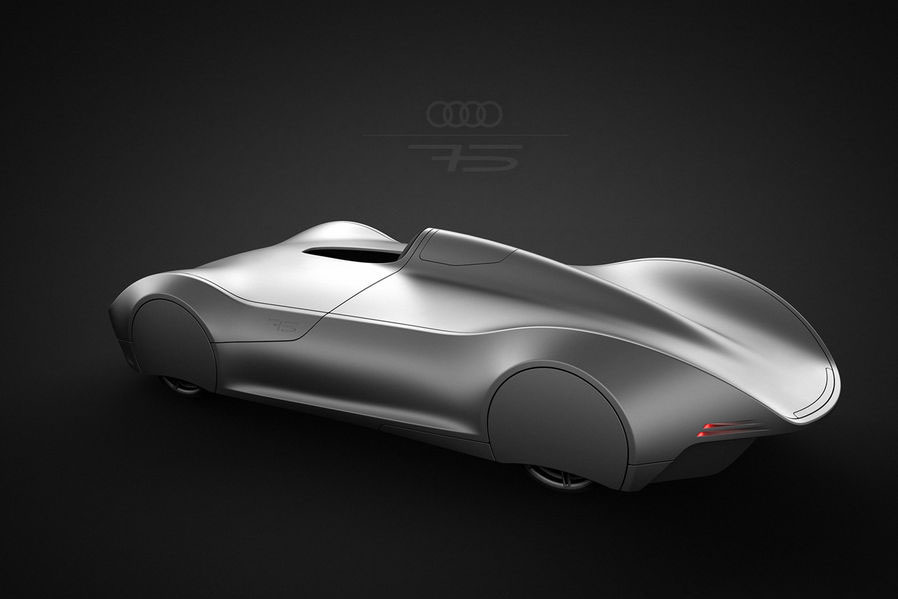

28.完成效果
