OC图像纹理节点和透明贴图的使用方法
带你搞定OC图像纹理节点和透明贴图

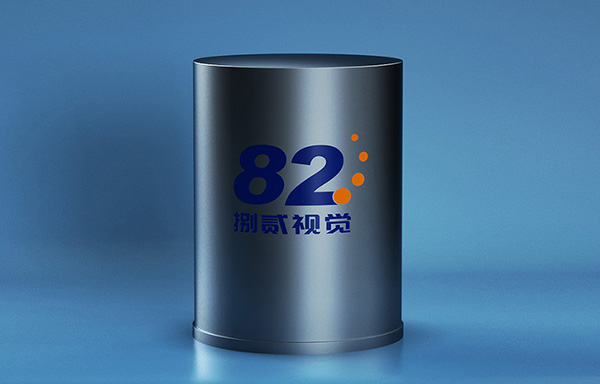

透明贴图在C4D中经常会用到，比如在物体上贴个图形，如下图所示，这在默认渲染器中操作比较简单，换到OC中，有的小伙伴会有些懵，所以写了这篇(基于OC3.07)，希望有所帮助。
OC中实现透明贴图，涉及到图像纹理节点，下面先梳理下相关知识。

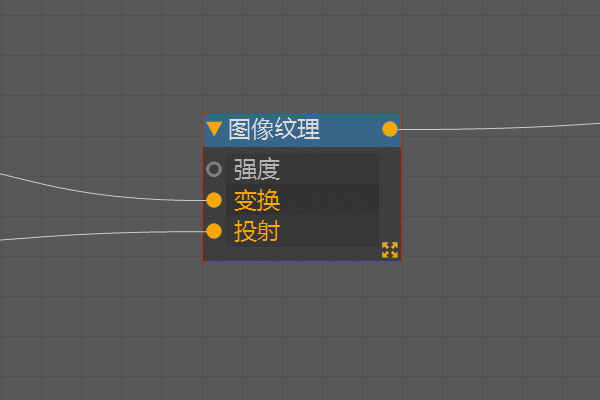

OC中一个个节点可以看成一个个暗盒，它有两类端口，左侧输入端输入指令、右侧输出端输出结果，输入端可有多个，输出端只有一个。
节点编辑可以更方便的编辑材质，像阿诺德红移等渲染器也都有节点编辑功能，相对来说，OC的节点编辑还是比较好学的，刚开始会有些不适应，习惯后用起来会很爽。
它是OC中使用特别频繁的一个节点，用于调整载入的图像，有很多参数设置，下面具体说下。

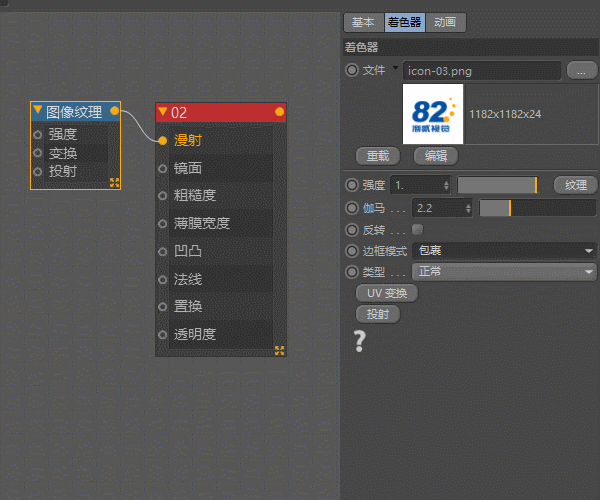

01、双击材质球后点击节点编辑器，把左侧的图像纹理节点拖出来，把节点的输出端连到漫射通道，这时候材质就添加上图像纹理节点了。

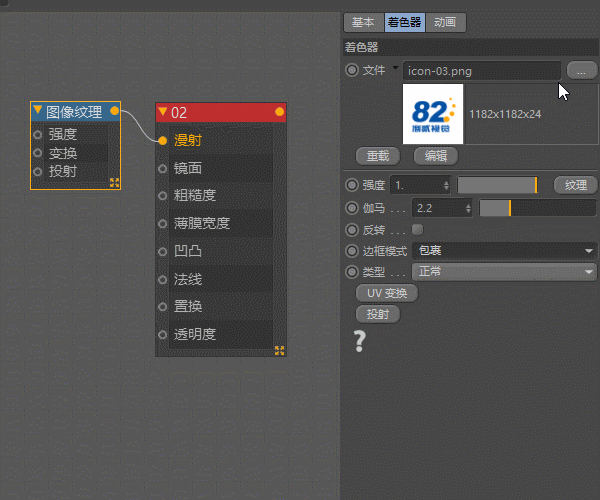

02、用鼠标选中图像纹理节点，在右侧着色器的文件里加载图像，文件下方可以调整强度、伽马和反转，这几个比较简单，一看就懂，重点是接下来的几点。
03、边框模式
指的是载入的纹理图像没有覆盖整个模型的情况下，模型上的贴图使用的五种填充方式。
04、类型
是指对载入的贴图进行优化的三种类型，其中的浮点经常使用，它可以是把彩色图转为灰度图，节省电脑资源 。
05、UV变换

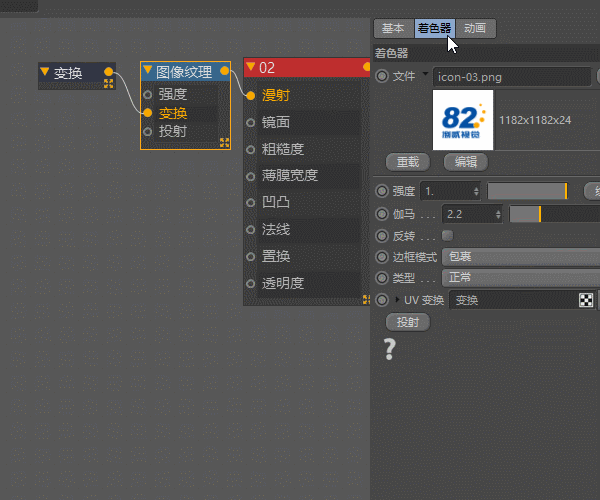

点击UV变换按钮后会自动生成变换节点，它可以对贴图的UV进行旋转/缩放/移动等变换，类似纹理编辑模式下UV的调整。
06、投射
点击投射按钮后会自动生成纹理投射节点，它可以调整纹理投射方式，也可以调整纹理的旋转/缩放/移动（添加投射后，投射方式被节点接管，默认材质球的投射调整失效，网格UV例外是因为它指定使用模型自带的投射）
OK，图像纹理节点知识梳理了一遍，下面来解决下篇首提出的问题，详细说下OC中怎么实现篇首图示的透明贴图效果。

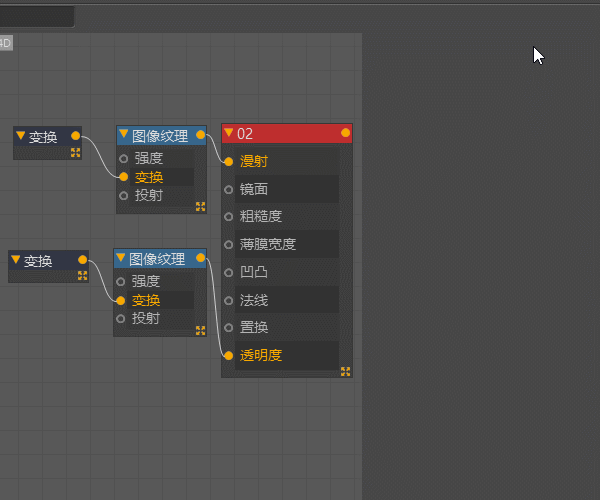

01、场景中有一圆柱体和调整好的环境灯光，给圆柱体同时赋予上银色材质球和透明贴图材质球（材质球前后顺序不能错），两者投射方式都为柱体。
02、漫射通道里添加的是制作好的png透明图（建议使用png透明图，jpg容易出现白边），边框模式选任何一个都可以，类型选正常。

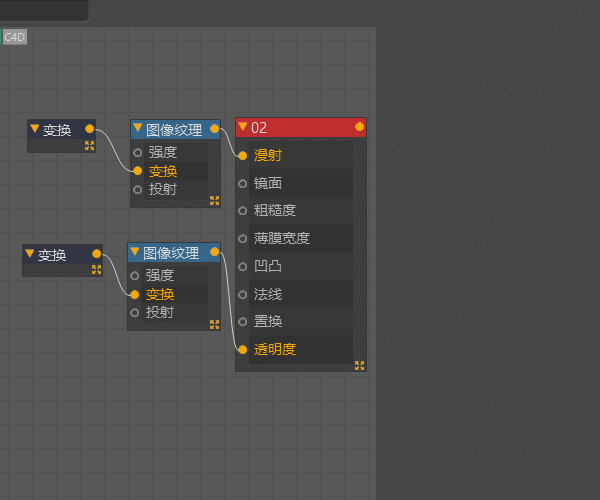

03、透明度通道里添加的是02中转为黑色的png透明图，边框模式选修剪值，类型选Alpha，这里不要选错。
04、根据需要调整变换中的数值，2个变换数值要保持一致。

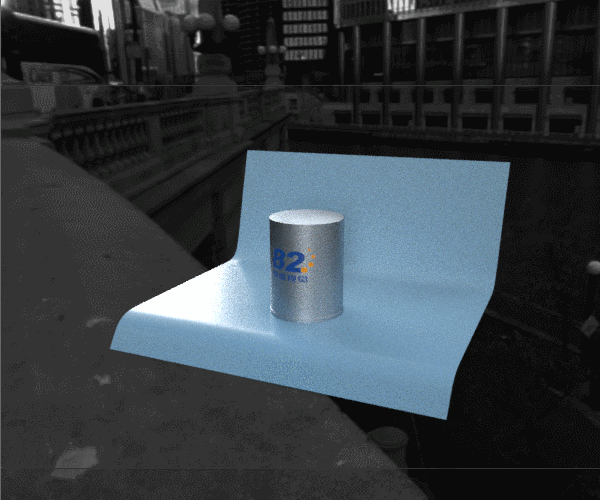

05、进行渲染，很棒的效果就出现了！
- End -
