这篇笔记的内容主要是摄像机的矫正方法。

当我们找到一张图片，想要还原出图片上的建筑模型，或者想要在原图的基础上制作一些效果，都需要知道图片拍摄的角度，而摄像机矫正，就是为了找到图片中摄像机角度，这样，我们在建模的时候建出来的模型，就能与原图的视角一致，完美还原。

1.新建摄像机

要矫正摄像机，当然要新建一个摄像机啦

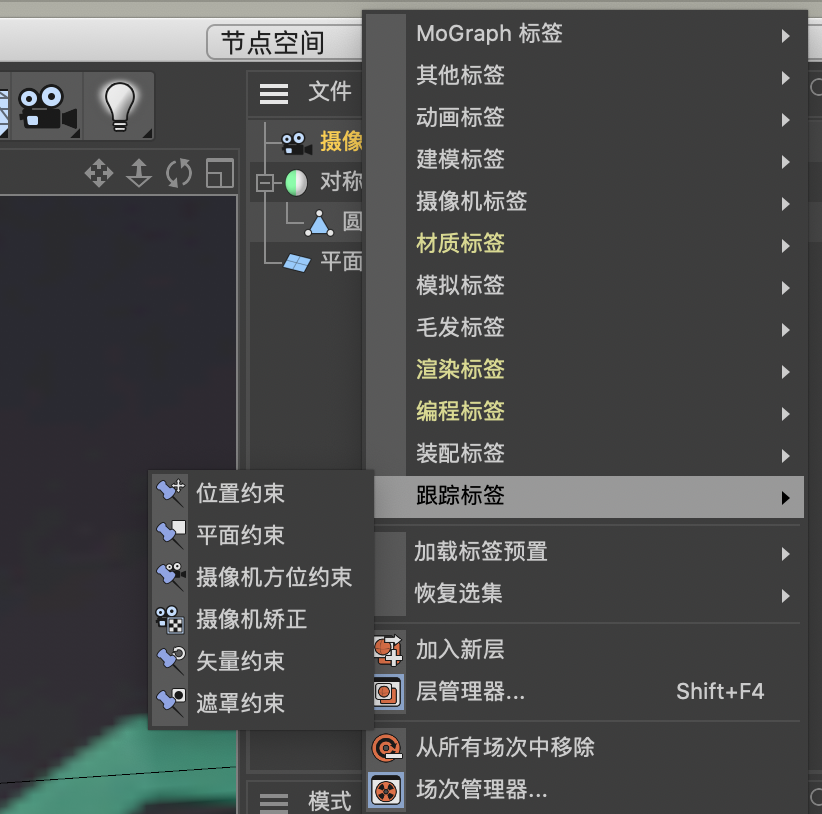

然后给摄像机添加一个“摄像机矫正”标签

2.给摄像机添加图像

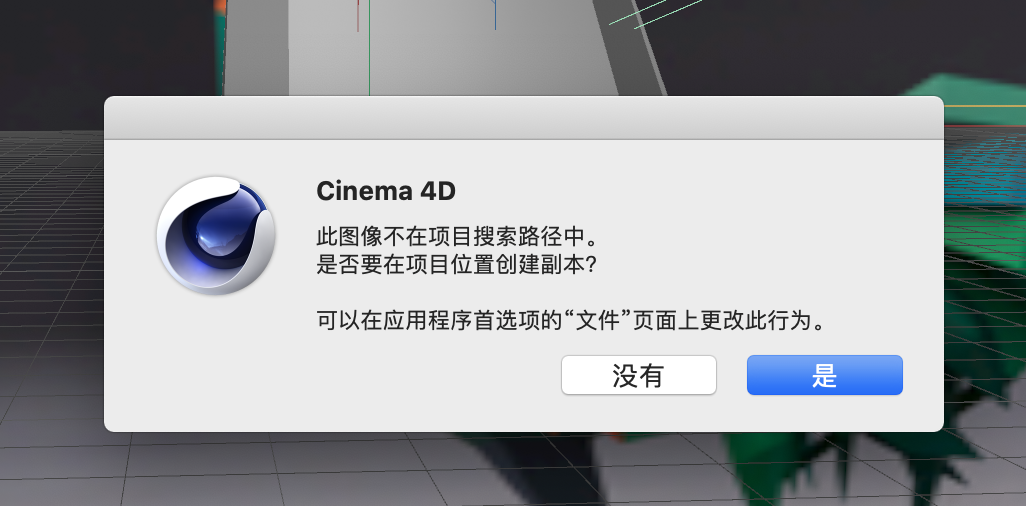

新建一个平面，把需要建模的图片直接拖到平面上即可，拖入图片时会出现一个提示弹窗，这里选“没有”，

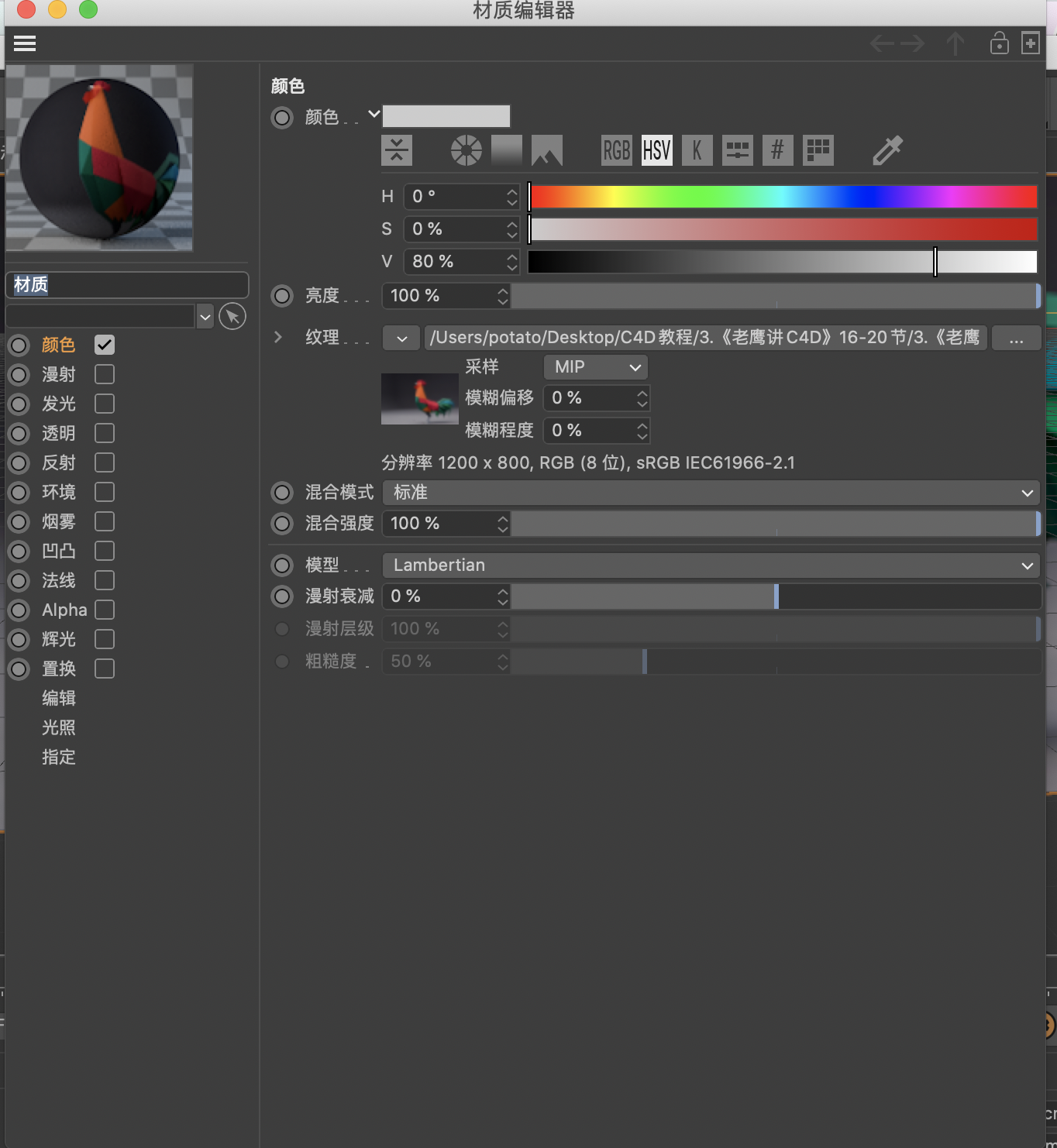

图片贴进来之后平面会自动新建一个材质，记得双击材质，关掉反射选项。

3.开始矫正

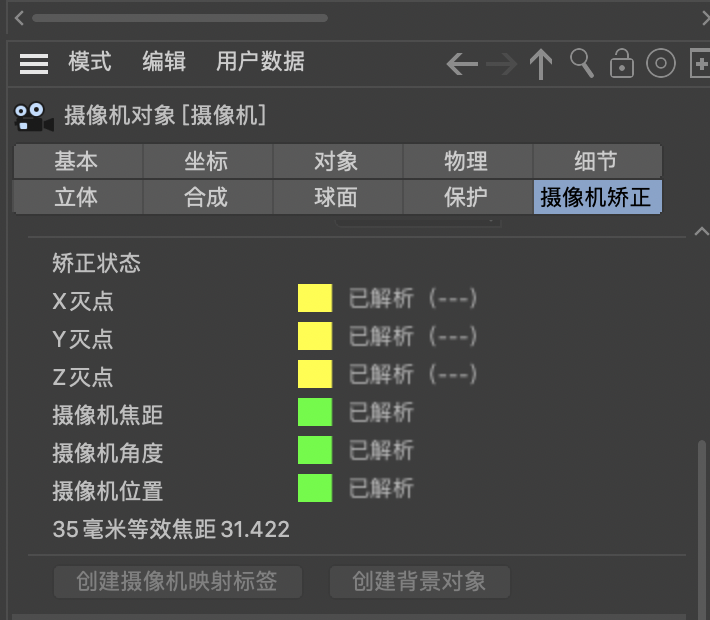

接下来就可以开始矫正摄像头了，矫正摄像头，就是确定各个维度的灭点，再给它一个原点。

利用添加线的方式矫正X轴 Y轴 Z轴三个维度的灭点，在各个轴上，添加两根线。

选中线的状态下，shift+鼠标左键，标记方向，

按一下鼠标左键表示X轴方向的线（红色）

按两下鼠标左键表示Y轴方向的线（绿色）

按三下鼠标左键表示Z轴方向的线（蓝色）



利用添加点的方式，可以设置地平面的的位置

4.设置比例值

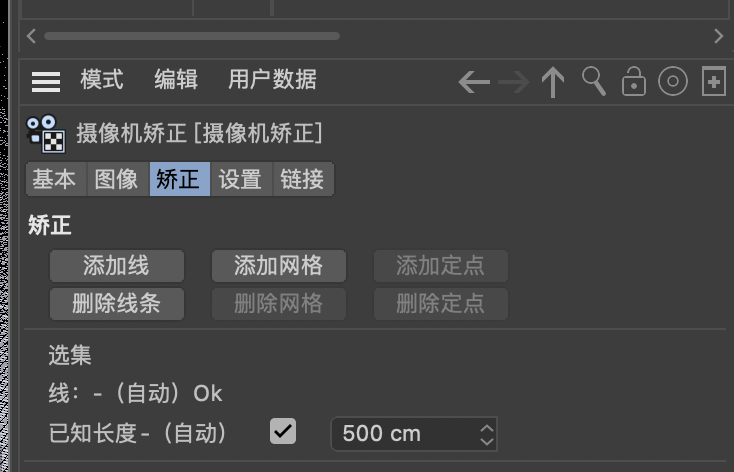

设置一根线的实际长度，赋予模型一定的比例。直接选中一根线，勾选已知长度，设置自己想要的数值即可。

5.重建模型

设置好了这些之后，再次新建一个Z轴方向的平面，

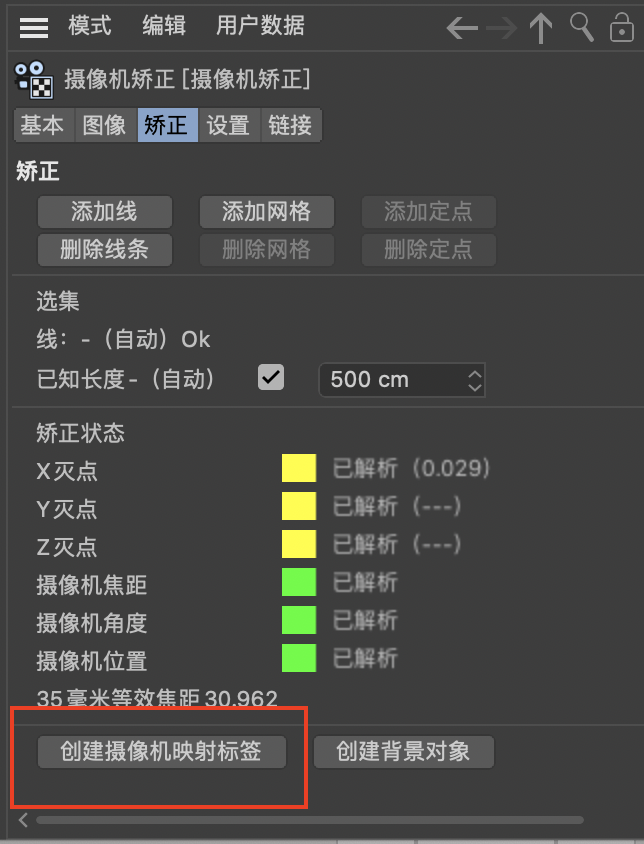

先给摄像机“创建摄像机映射标签”

摄像机会新建一个材质，把这个材质拖给平面，接下来就可以按照想要的视角创建模型了。

最后再放上一张渲染出来的图吧，要发出来了才发现，有一个门歪了，我看谁能找出来，哈哈哈哈
