投石科技机械翻页显示屏最为引人注目的“主角”

机械类体感互动装置已成为广告界中新一届的宠儿。投石科技机械翻页显示屏可以做得像书本一样，包含多个可以翻转的页面。由多片OLED显示屏幕组成外，还装入了各种组件，比如电池、内存、处理器、摄像头等。

工作原理

投石科技动态翻转屏，顾名思义是由很多个翻滚单元组成的显示阵列。每个翻滚单元箱体中有一根轴，由电机通过同步带带动旋转，每旋转一定的角度会有上薄板的反面和下薄板的正面展示出来；将一根圆轴沿圆周方向平均分成n等分（每等分的角度=360/n度），每等分上挂一块薄板，随着轴的旋转，不同的薄板分别展示出来；上薄板的反面和下薄板的正面贴一幅画，等分数=画面幅数，但实际贴的画面有可能小于等分数，没贴画面的薄板停留时间设置为零。

在原点位置的薄板定义为第1块薄板；第1块薄板的反面和第n块薄板的正面组成的画面定义为第1幅，第2块薄板的反面和第1块薄板的正面组成的画面定义为第2幅，以此类推。

运行方向只有一个方向顺时针运行（电机装在左边，如装在右边则应逆时针运行），

依次为第2块薄板、第3块薄板、第n块薄板；等分数为：n等分；根据等分数计算每等分对应的角度；一般情况下n=10，每等分的度数一定是为整数。一般有一个原点位置传感。

下面是机械动态翻页屏的经典案例一起去看看吧。

互动橱窗体感机械翻页屏装置

在品牌橱窗中导入了即时动态捕捉、影像辨识、语音辨识等功能，捕捉路人的行走的步伐，使橱窗内的道具随着行人的移动做出相应的变形或波动。

当人们走过的时候，该装置会翻页，并且显示出翻页前后的两句广告语，以及翻页后的品牌展示系列。

投石科技机械翻页屏案例：厦门苏小糖数字翻页屏装置

每到糖粒颗数变换的时候，就会通过内部的机械装置翻一页，从而不断的显示数字的更新。

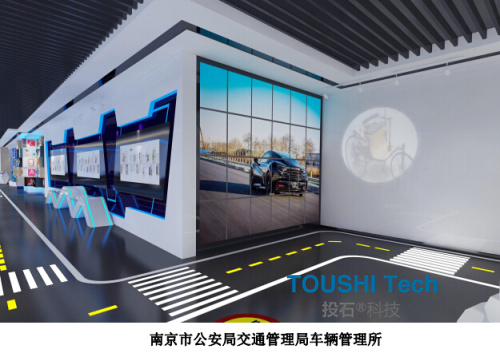

南京市公安局交通管理局车辆管理所汽车文化驿站多媒体项目

2019年10月，南京投石科技为南京市公安局交通管理局车辆管理所项目提供汽车文化驿站多媒体装置及相关服务，其中包含这款机械翻页屏装置，来展示汽车产品。

南京星河WORLD展厅

韩国JTBC大厅翻页屏（Flap Book Display）装置

该装置安装在韩国JTBC休息大厅的墙上，由144个动力模块组成，每个模块可显示25种颜色。机械式翻页屏“唰唰唰”的声音回荡填满整个休息区，让这空间充满生机。

韩国JTBC三角屏（Tri-Wall）装置

三角屏相比翻页屏来说，显得更为静态。它鲜明的色彩感，无声无息地点缀着建筑空间色调。

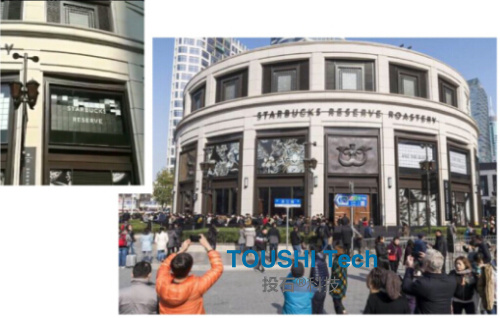

星巴克墙体翻页屏装置

由二十面机械翻页屏组成的互动墙体装置，一共制作为三台，尺寸都为长2.1米，高3.9米，总和面积为24.57平方米。街头这别具一格的风采以及与建筑风格如出一辙的艺术形象。

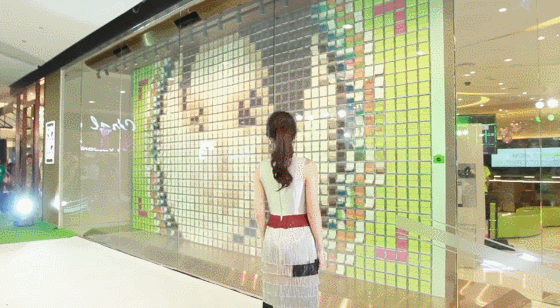

泰国AIS旗舰店翻页屏装置

在泰国AIS旗舰店门头位置安装了3万多块翻页屏像素模块装置，平均每天翻转375000次。50个钢框架中包含了1250个模块。每一块翻页屏都是大屏的一个像素。

这个项目中的翻页屏增加了体感互动技术，当消费者走到AIS店门口，翻页屏装置会自动捕捉消费者的面部特征。在快速翻动的过程中，最终浮现消费者的面孔。

这种大型机械体感翻页屏互动装置叠加着视觉和听觉的双重冲击感，让来往人情不自禁地停下脚步，从而吸引客流。

机械翻页显示屏产品特点：

1.画面数量：12幅(特殊情况按客户要求制作），画面采用写真贴纸；

2.画面选择：可按设计的程序自动选择其中几幅画面；

3.翻动花样：一般3-10种，也可以更多；

4.防风级别：5级风力左右；

5.用途：户外广告、装饰工程、大型楼体造型、展览展示工程、运动会背景台。

机械翻页显示屏组成部分：

本系统是由传动装置、电缆、电源、网络模块、网络交换机、主机、显示器、控制软件组成。

1.传动装置：翻页屏的正面尺寸：3640mmx2096mm，采用8x14=112个单元，每个单元模块尺寸是：高262mm*宽260mm，单个模块翻页数量：12片，画面的尺寸是：3620x2066.53mm，画面采用写真贴纸贴于模块的翻板上；

2.电缆：双层屏蔽抗干扰，铜芯导体；

3.电源：12V或者24V电源；

4.网络模块：高速传输、即插即用，接口支持USB/RJ45。

5.网络交换机：百兆级及以上网络交换机

6.主机：CPU：i3，内存：4G，128G固态硬盘及以上；

7.显示器：19寸显示器及以上；

8.控制软件：翻牌效果控制软件，实现转动装置控制，全中文操作界面；

投石科技这款机械动态翻页屏装置表现的画面可以是世界地图、当前时间、天气甚至是更复杂的画面（画面内容均可定制）。适用公共空间智慧体验、品牌线下互动体验、旅游景区、主题乐园、博物馆、科技馆、企事业展厅等领域。它的翻页效果和画面展示效果这两处亮点的组合，势必会成为现场活动、展会里光环、最为引人注目的“主角”。
