教程 | 健身器材建模教学，别眨眼哦！

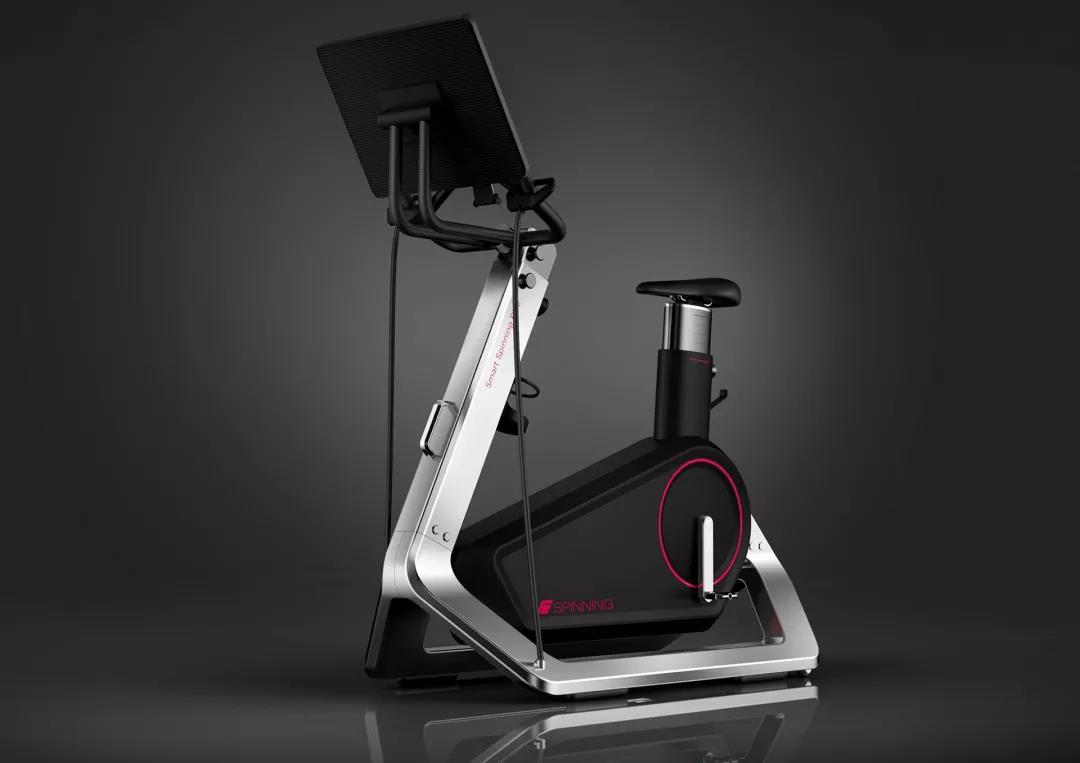

   这是一款模拟自行车运动的健身器材，有多种模式供健身者选择，前面有超大液晶显示器。

这个健身器整体还是比较简单的，都是一些直面，我们选择主要的建模方式就是画空间直线放样就行，细节部分就是一些体的叠加，下面我们就开始建模。

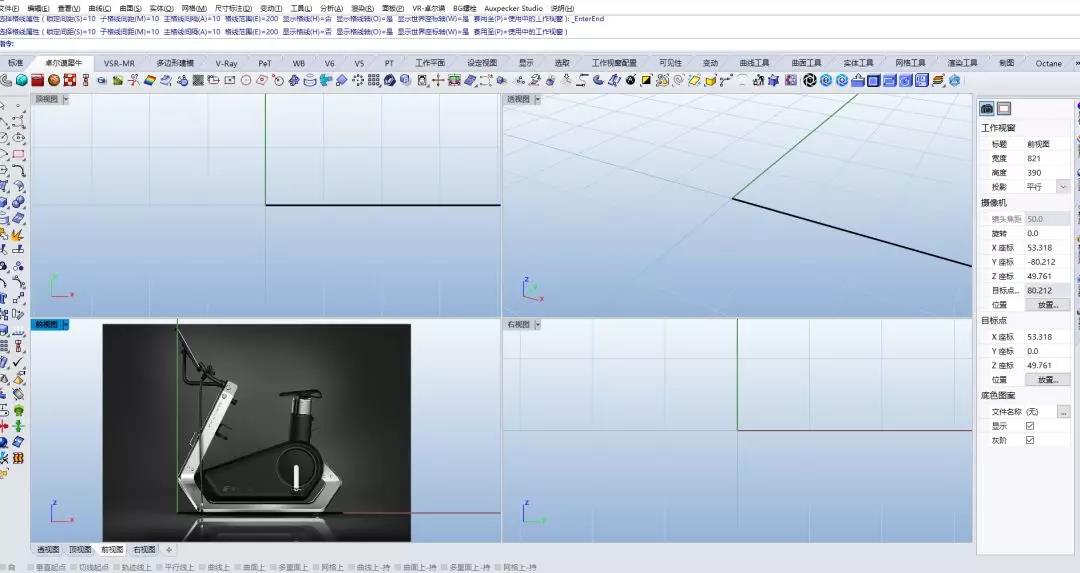

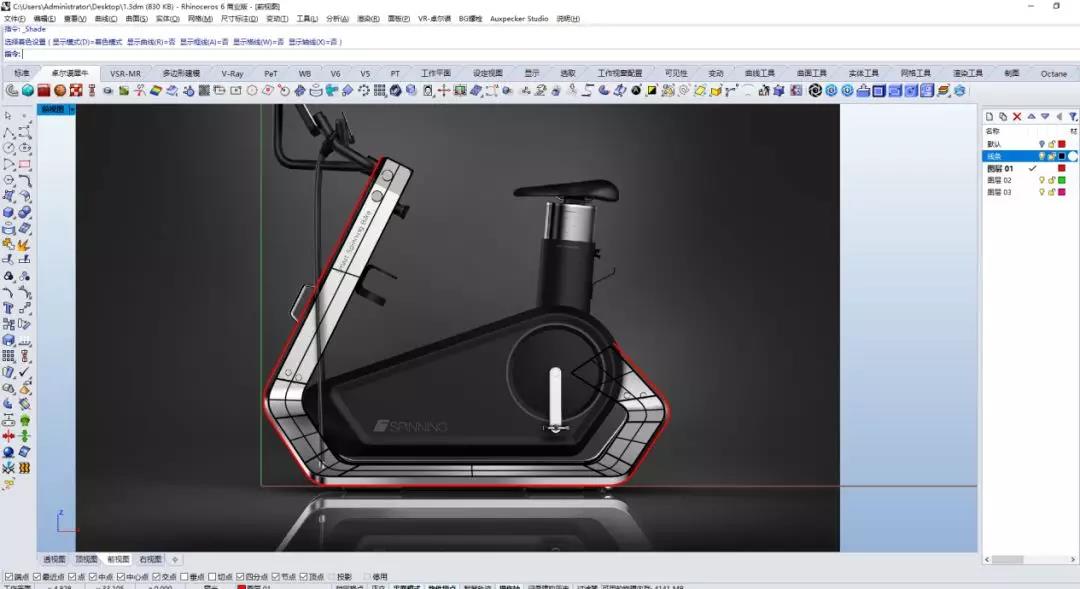

1，我们将背景图导入。

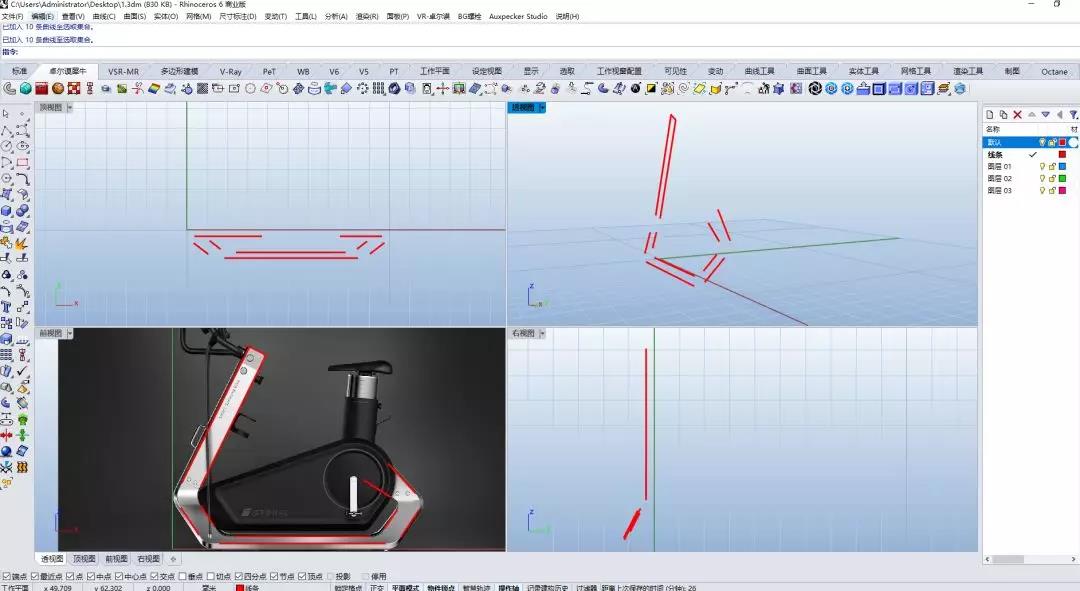

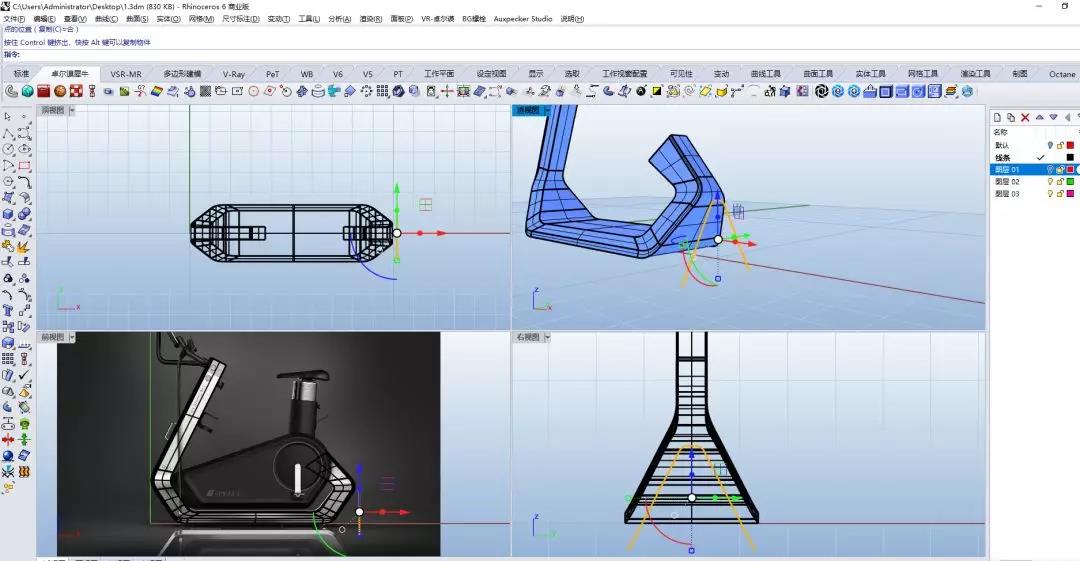

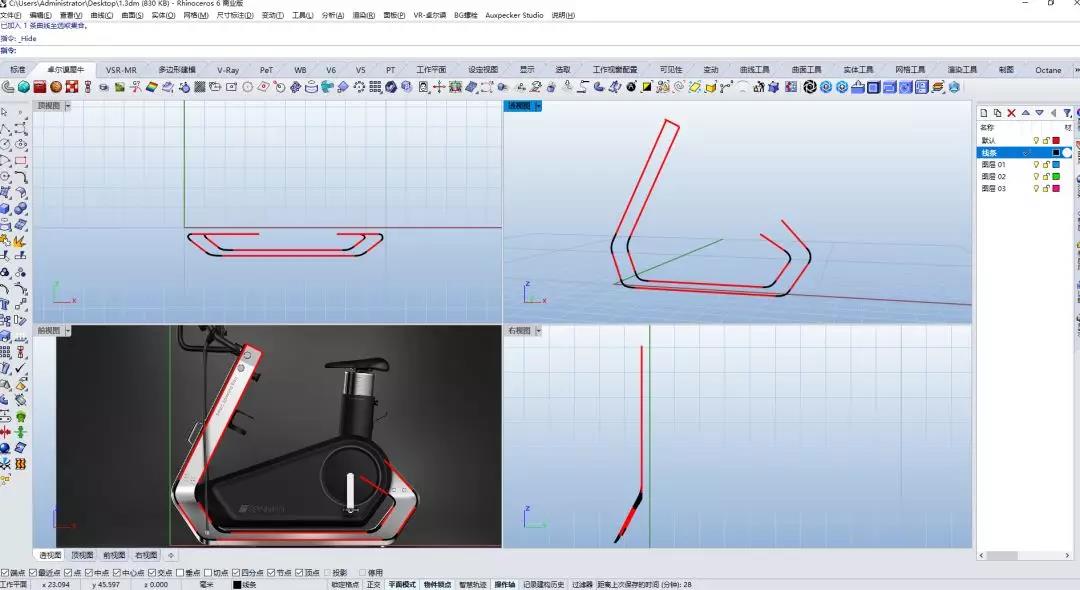

2，画出如图所示空间直线，并用混接的命令将对应的直线链接起来。

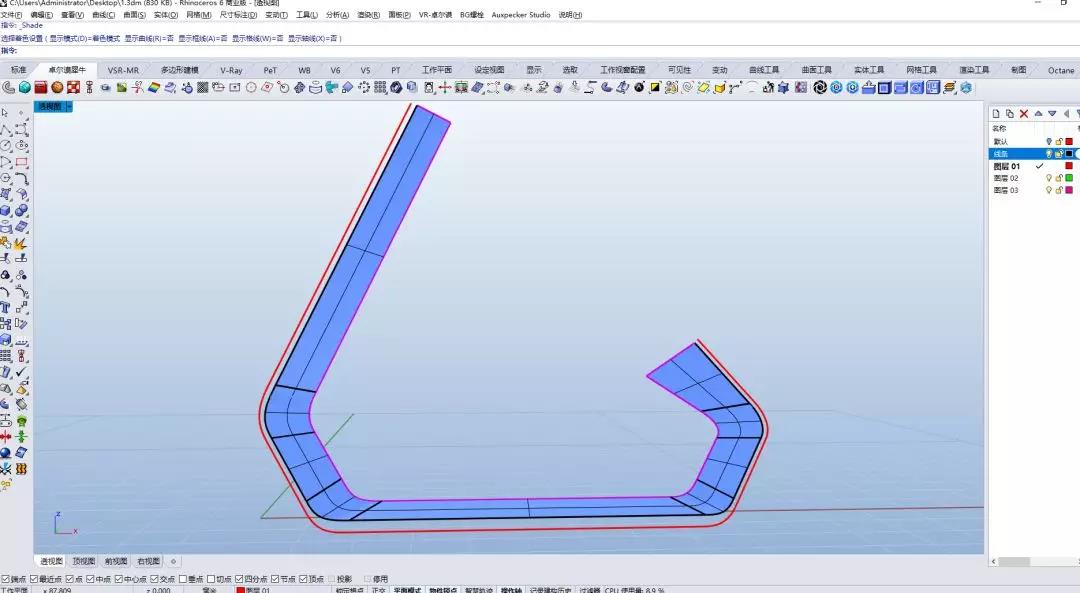

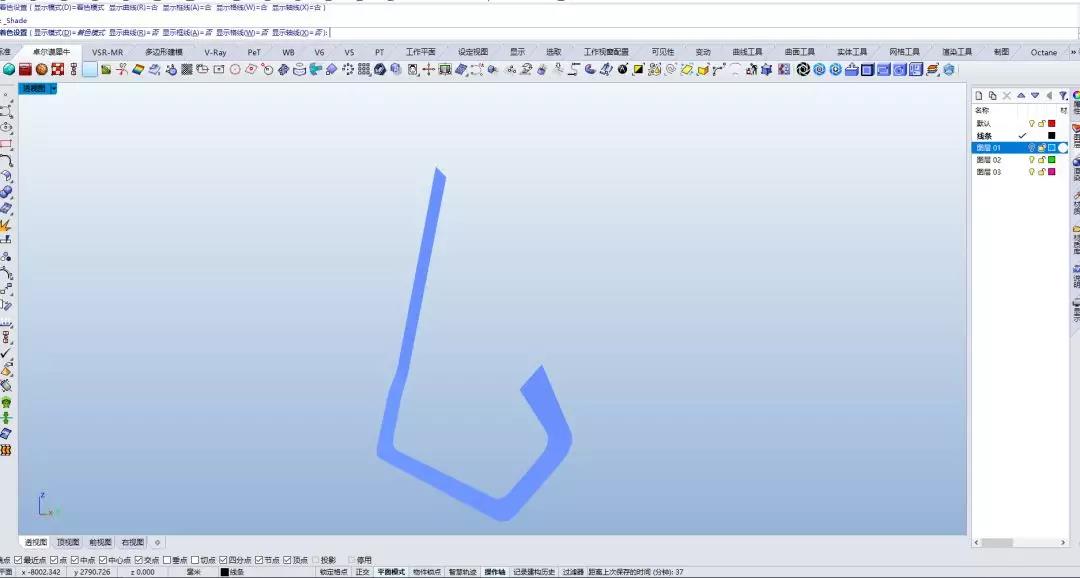

3，然后将2条空间曲线放样得到我们需要的曲面。

4，画出如图所示空间曲线，并跟之前一样曲面边缘放样得到我们需要的一块造型面。

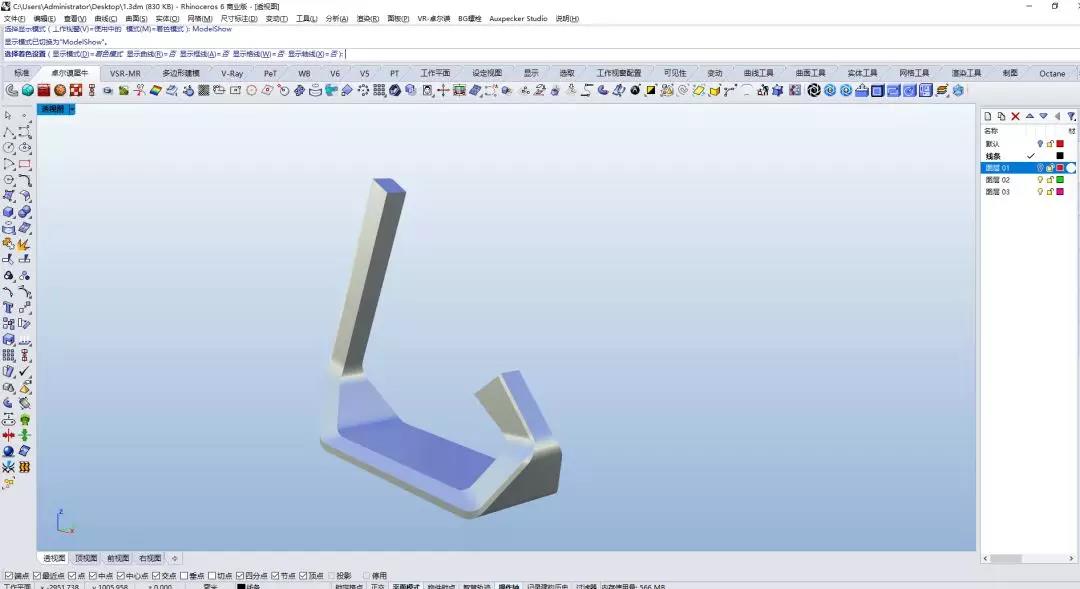

5，将我们得到曲面沿X轴对称，然后将对应的曲面边缘用放样的命令生成我们需要的曲面。

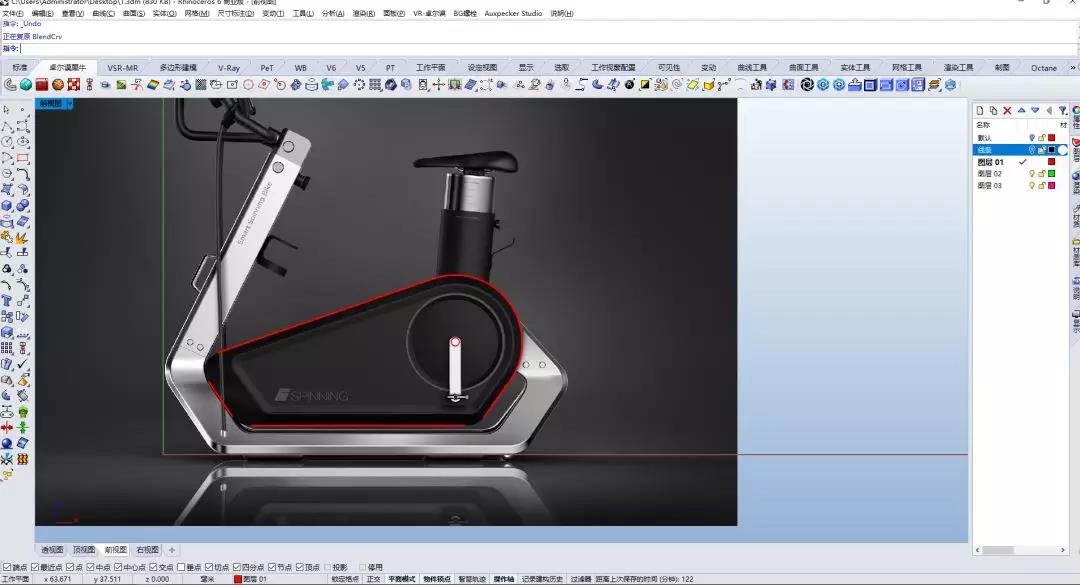

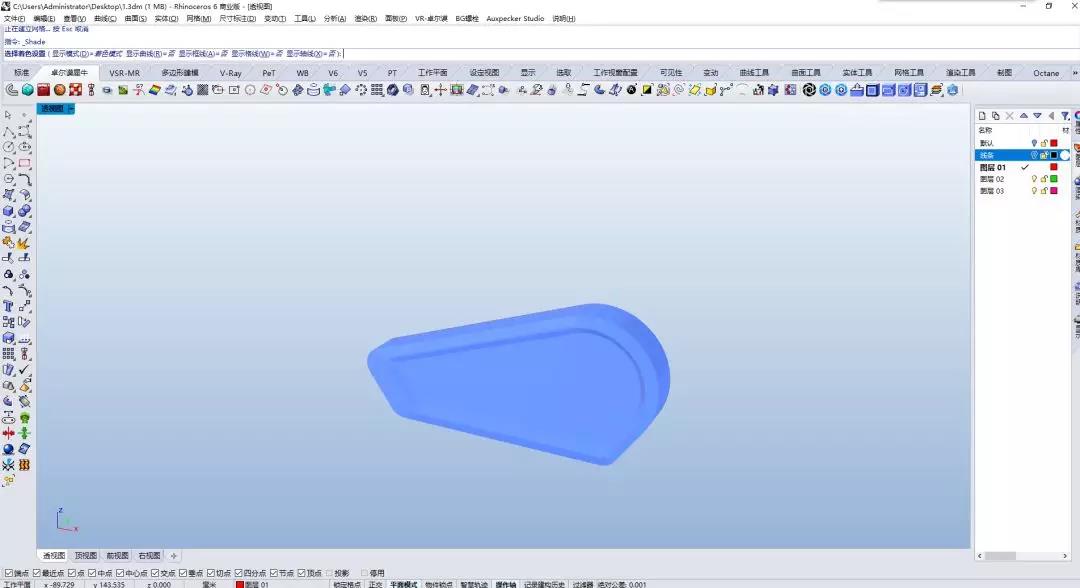

6，画出如图所示的空间曲线，沿X轴拉伸一个实体，再分割我们之前的实体。

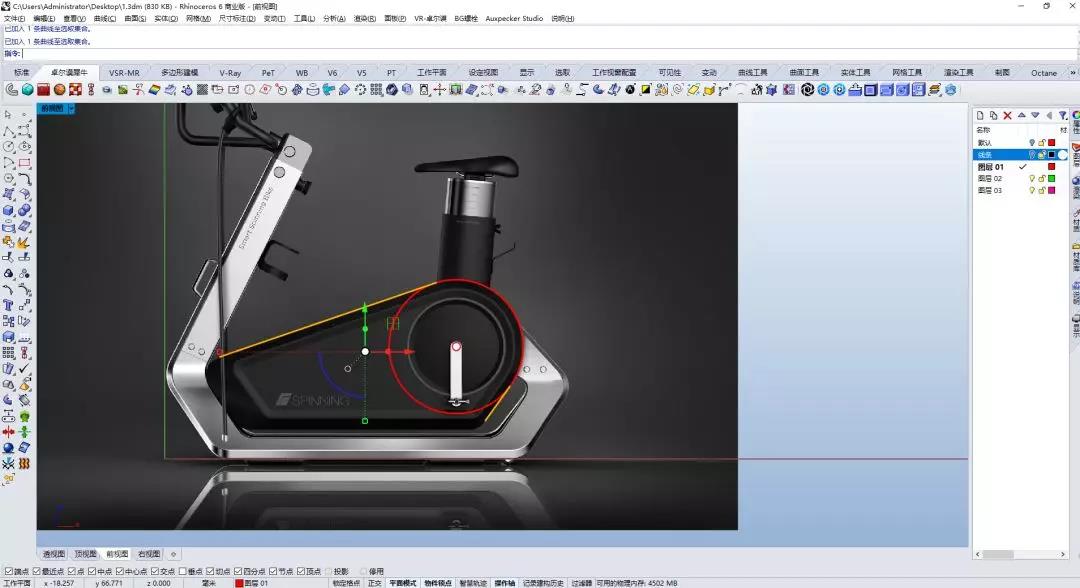

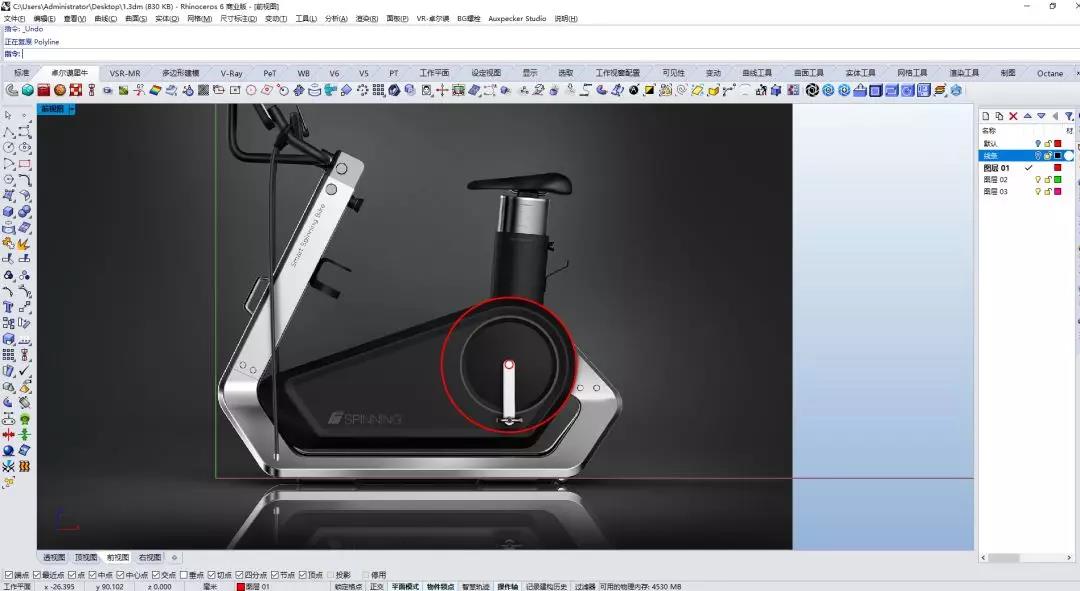

8，以捕捉圆切点的方式画出如图所示直线，并以直线分割圆，再陆续画出如图所示直线，并混接相应直线边缘。

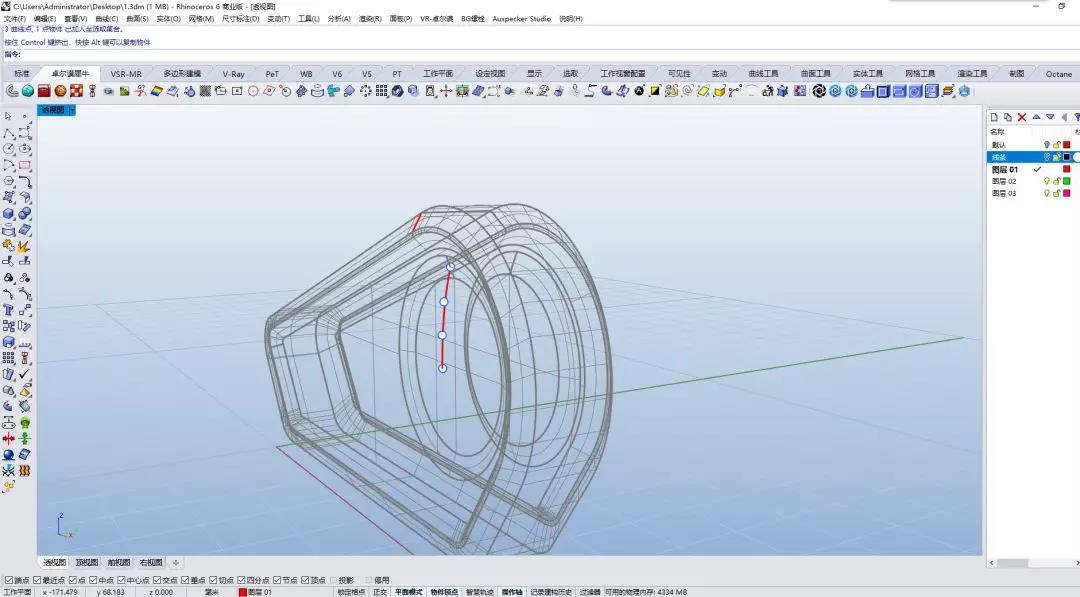

9，同理画出其它空间曲线，并调整相应曲线的空间位置关系。

10，对应曲线之间放样生成我们需要的曲面，将曲面沿X轴对称并将相应曲面边缘放样生成新的曲面。

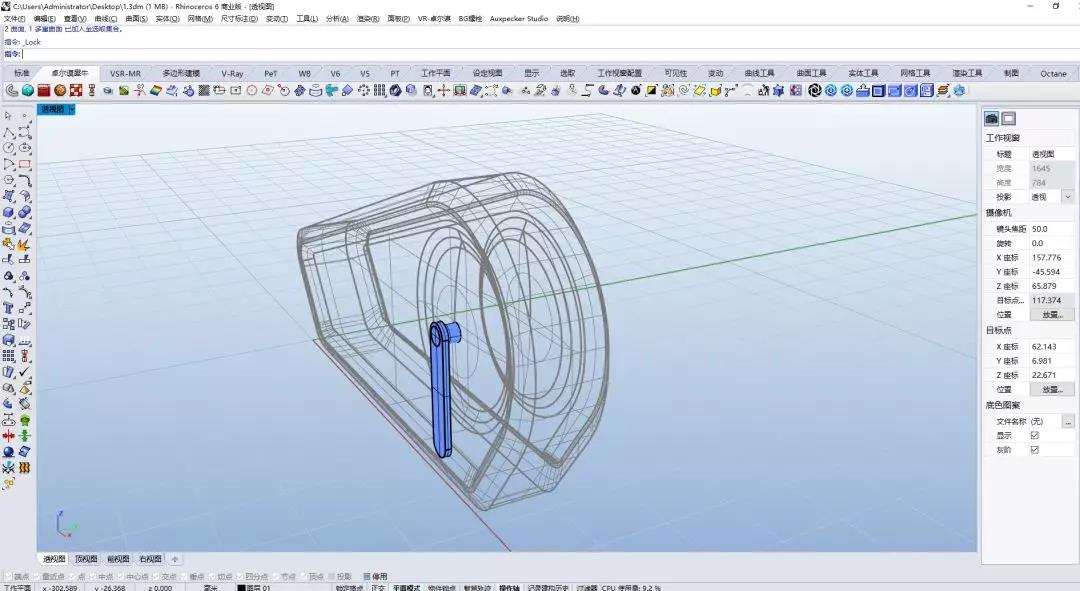

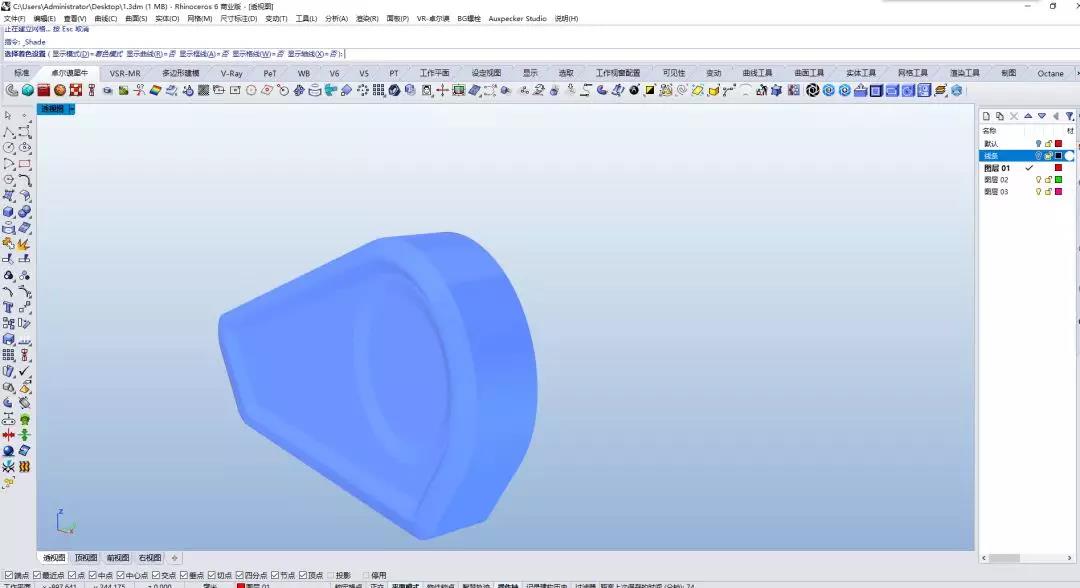

11,生成如图所示曲面，再用曲面分割之前的体。

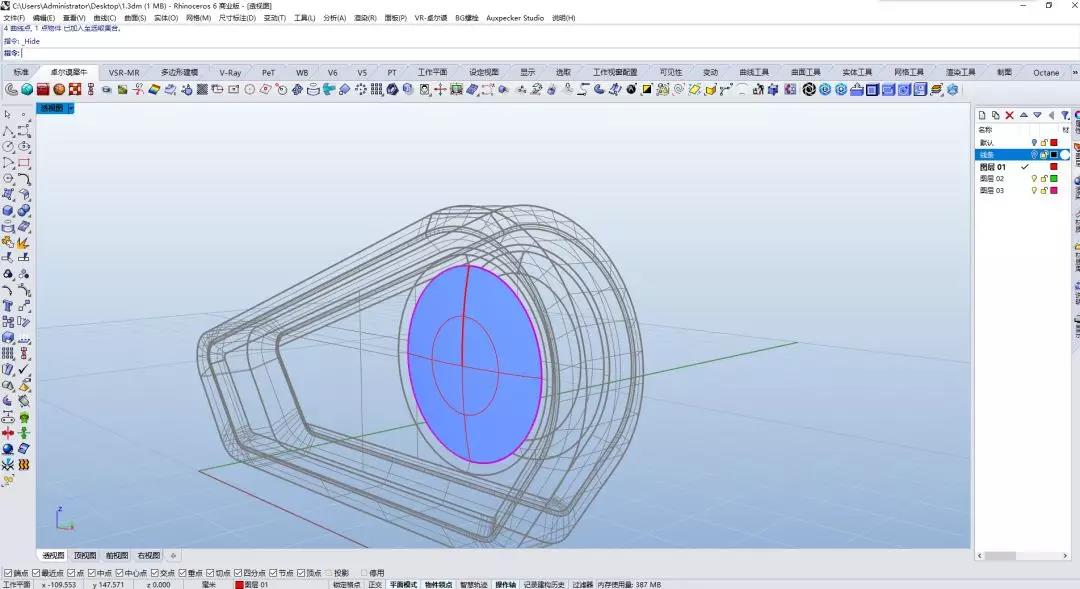

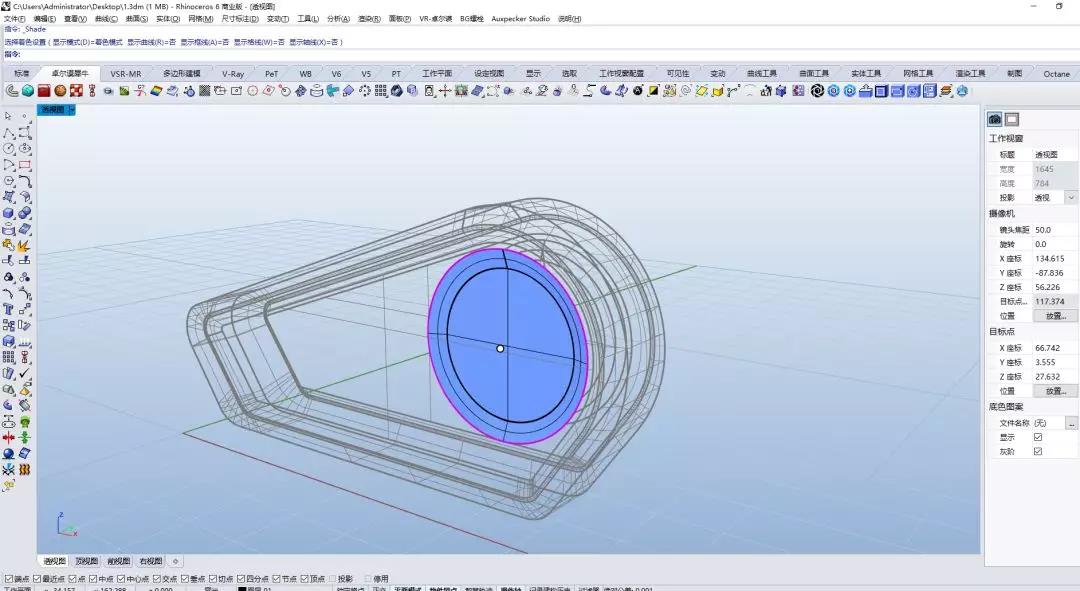

12，画出如图所示空间曲线，旋转生成一块面。

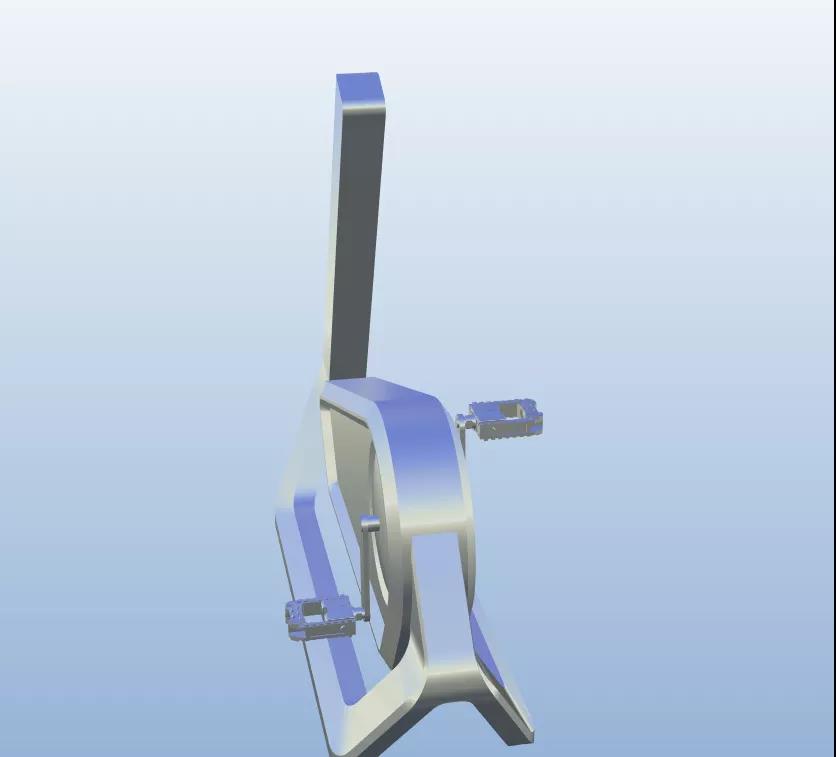

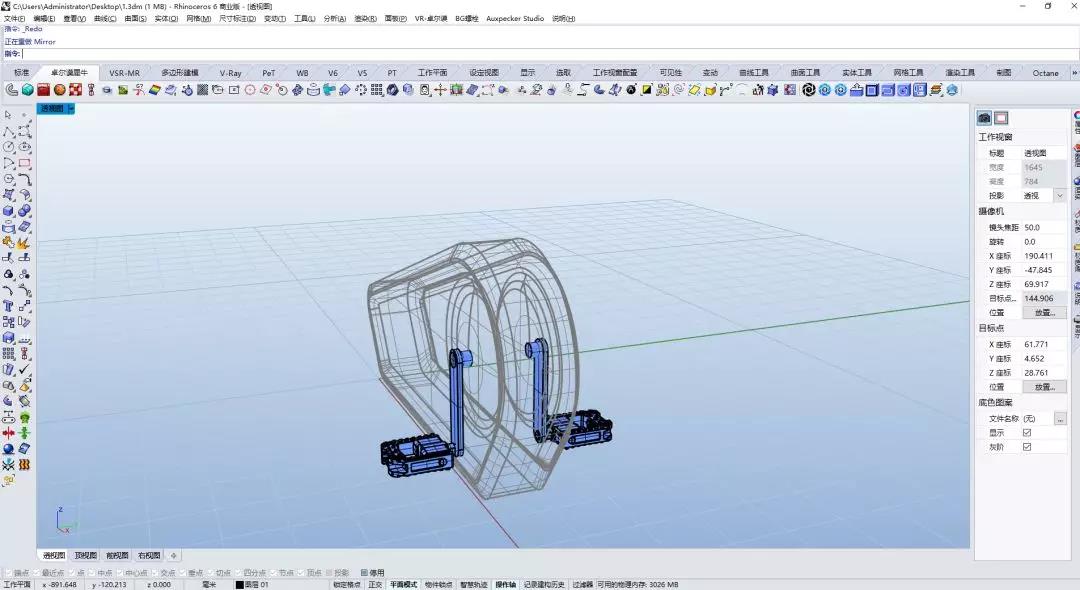

13，用线框拉伸如图所示实体，再做出脚踏板，再沿X轴对称一份。

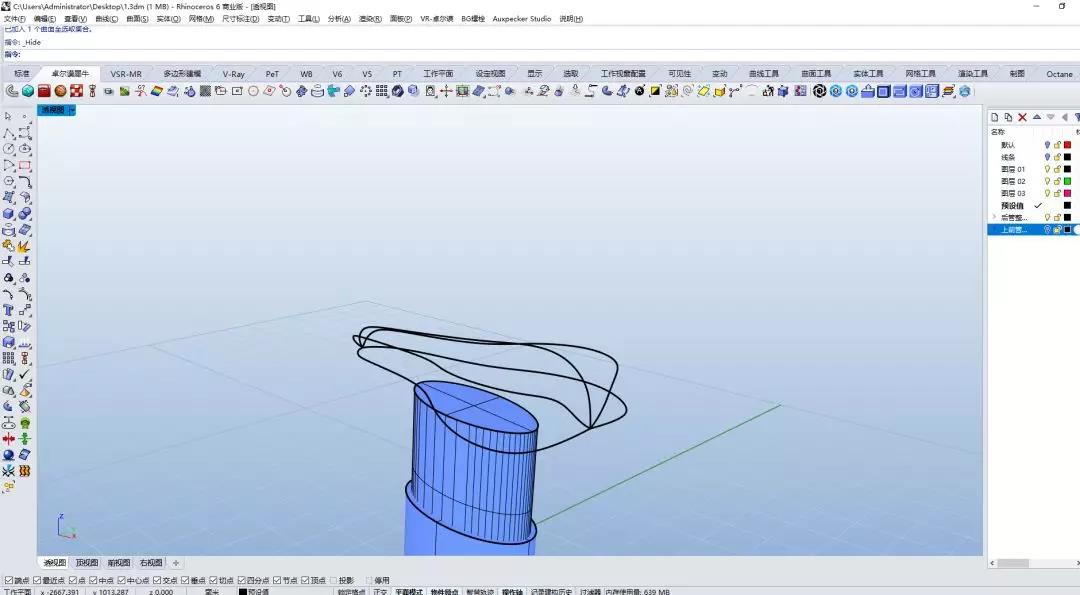

15，画出如图所示空间曲线，再沿顺序放样生成曲面，调整曲面控制点，使曲面更加圆滑。

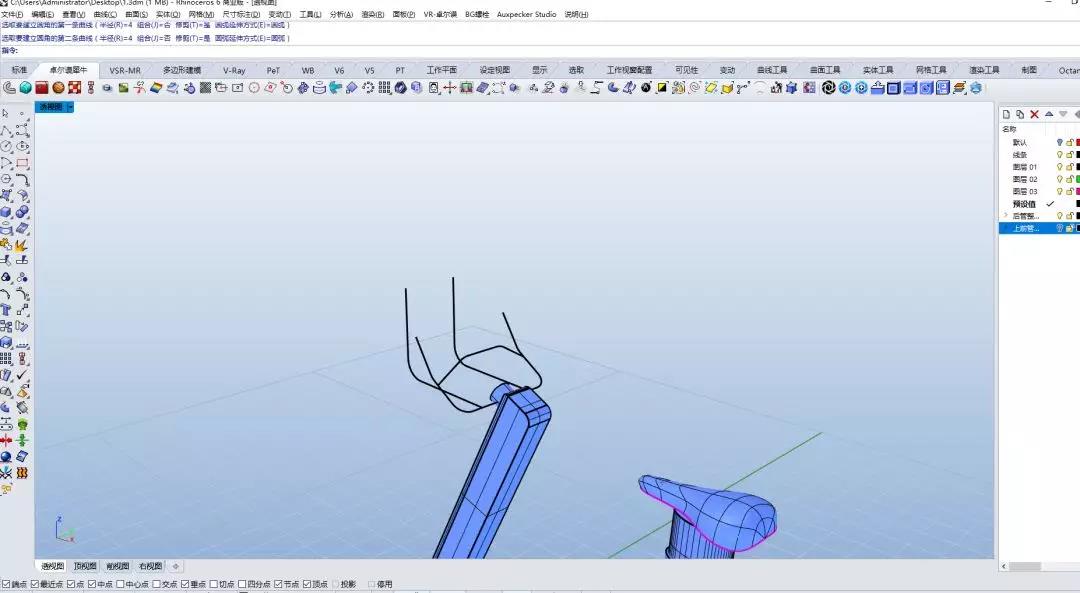

16,画出如图所示空间曲线，再分别圆管。

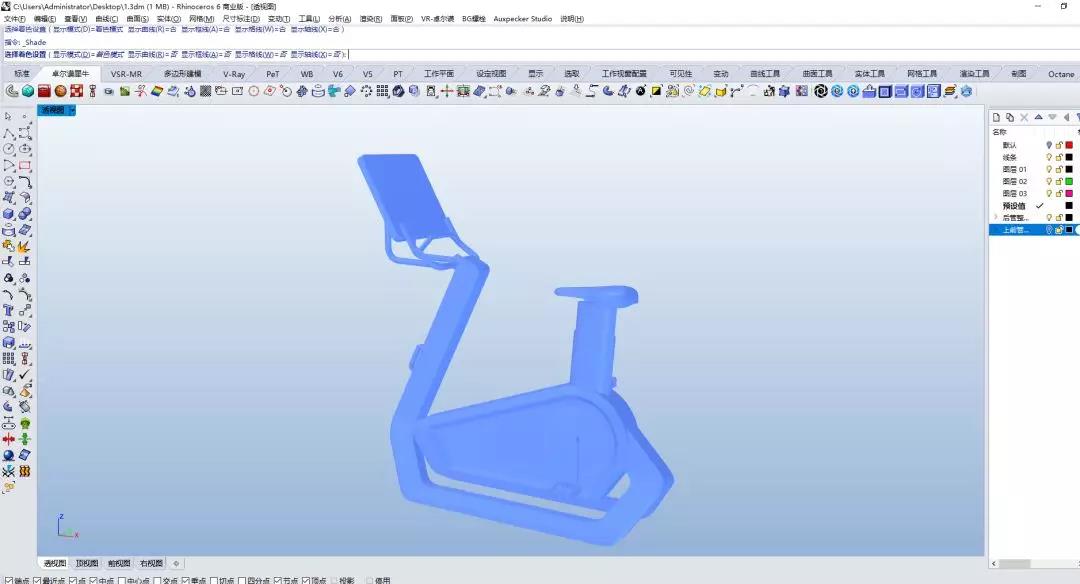

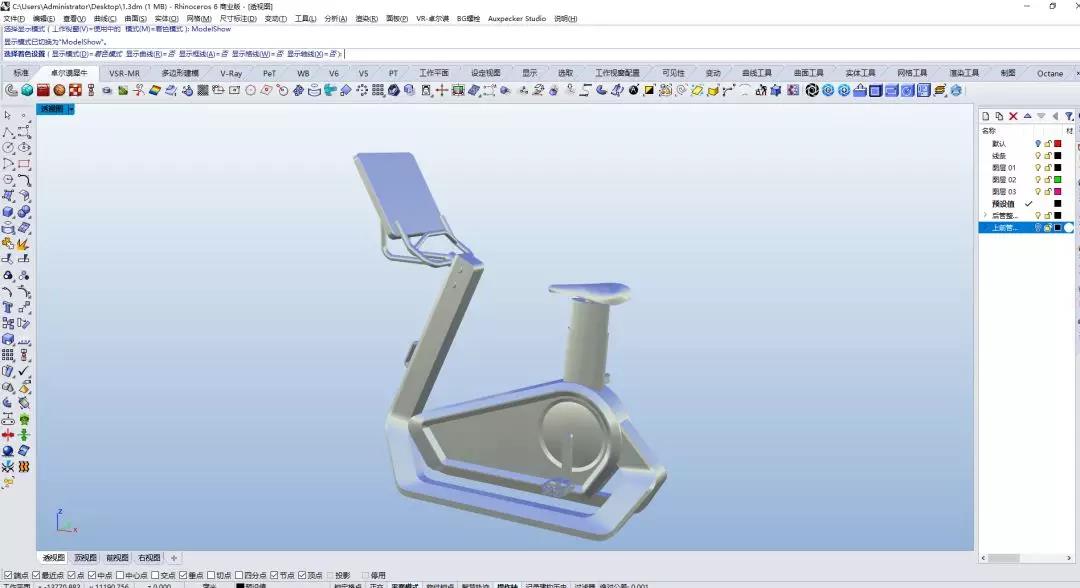

17，如图所示拉伸得到我们需要的液晶显示器。并进一步完善我们的细节，并将相应的地方倒角，我们健身器就基本构建完成了。

 以上便是今天的健身器材建模教程

不知道小伙伴们学会了没有呢！
