数据可视化大屏设计经验分享【高级篇】
首都国际机场大屏数据可视化设计全流程分享
前言
本期分享的是工作中实际案例——首都国际机场数据可视化大屏设计，下面将从板式风格元素、图表、文案、3D效果技法、以及开发落地等方面，进行层层分析讲解。
案例解析
下图是我们优秀的技术人员利用模版直接布局出来的页面，也可以理解为需求页面，接下里就需要我根据页面的内容重新定义风格设计。
当我看到这个页面，首先要知道他是干什么的？功能是什么？是纯数据展示还是监测预警？通过这些了解基本就能知道有没有交互行为，有交互和没交互在数据可视化的设计思路上会有很多不同，还有功能不一样设计方向也会不一样。
其次要分析出主次数据与总分数据，还要剖析目前图表运用的合理性和大屏的设计比例尺寸等等，最终可以通过分析对页面有个合理的布局展示。

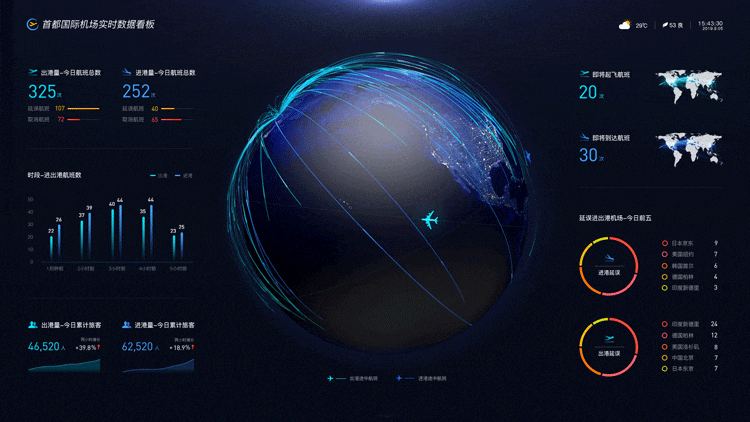

通过分析对页面重新布局，如下图：
数据可视化页面设计，如果页面中有一个非常抢眼的主视觉图，那么一般对其他的元素不会过度的设计，如果都是抢视觉的元素整个页面太“花枝招展”了。
上图左右两边的图表只是简单的呈现出来，这样整体视觉上更有呼吸感，有张力，如果每个图表都加上边框，页面就会显得局促，常见的3D地理城市，主视觉为3D模型，辅助元素一般都不过度修饰。
1、关于板式风格元素
主题风格构思阶段：
既然是“首都国际机场”那么用3D地球来展示最佳不过了，3D地球无疑是一个重磅视觉元素，飞机围绕地球往返飞行形成光线，这样看上去页面会有很多线条。
设计讲究“你中有我，我中有你”所以这个页面可以设定为以“线条”主题，尽可能的用纤细的效果设计其他元素，例如页面中纤细的条形图、柱状图、环形图这样的设计就能体现出元素间的关联性，整体能达到一种视觉平衡和谐。
注：在思考用3D地球来设计时，我是提前跟开发沟通过，知道可以落地实现，然后才着手开始设计，所以工作中有拿不准的设计，要即时跟开发沟通。
元素设计阶段：
但不是说所有产品标题都应该用斜体渐变色，要根据产品而定，例如政府类产品更多是要体现庄严的氛围，中规中矩的形式就更为合适。
天气温度、空气质量、时间是一定要加上的，原因是飞机在户外飞行肯定会关注天气，而对于北京机场来说关注空气质量也尤为重要，再说说时间，既然是机场实时数据，那么当下的时间对比实时数据就非常有意义，所以时间要体现出来。
2、关于图表设计
图表一改版：
上面图表虽然可以表达清楚全部数据，但图表包含航班总数量，这样的展现方式视觉上表现弱，同时不能够直观表达总量里面包含延误航班和取消航班。
改版后从“出港量”“进港量”两个维度出发，合并同类项：
出港量包含：出港延误航班、出港取消航班
进港量包含：进港延误航班、进港取消航班
用大字号重点突出进出总航班量，然后在下面分别罗列延误航班数量、取消航班数量，这样数据之间的关系表达就很清晰，一看就明白，同时两个维度各个数据也可以互相比较。
用色说明：
延误航班用黄色，黄色情绪映射为等待，延误即等待；
取消航班用红色，红色情绪映射为停止，取消即停止。
图表二改版：
上图环形图其实用的并不恰当，环形图更适合总量的各个百分比呈现，标题“今日前五延误进港机场”其实想表现前五名城市的延误进港排名，排名用条形图最为直观。
但从页面的整体看一下，已经有两处用到了条形图，柱状图，如果这里还是条形图，那么页面看起来会很单调，图表也没有表现的多样性，所以现在设计要体现图表的多样性也能够有排名的直观呈现。
修改后依旧采用环形图，把排名由高到低用注释的形式呈现，俩者都能兼顾，这样的设计思考方式就是设计思维，设计师既要考虑视觉，也要考虑功能目的，善于在两者之间找到平衡。
3、标题和文案优化
第一处修改：
上图左右两个标题唯一的区别就是一个是“进”字，一个是“出”字，这两个字如果不仔细看很难一眼出左右的区别，所以我们在设计标题的时候，一定要提炼关键词，把可以作为明显区别的关键词置前。
调整后的标题把重点区别的关键词置前，观者能够快速识别。
第二处修改：
此图表数据体现是延误航班数据，所以标题的关键词应该是“延误”，延误放在标题中间没能起到快速识别数据类型作用。
再者就是图表上的数据格式错误，航班数量不该有小数点，因为航班数都是整数呈现。
调整后关键词置前“延误进出港机场-今日前五”用横杠隔开“今日前五”能够过度信息，更直观。
4、3D效果技法
3D地球效果：
原图上进出港途中详情是上下分开的：
开始想用进出港切换的方式呈现，就是一个大地球，一个小的缩略图，可以点击切换，也可以自动轮播大小切。
后考虑到此产品是没有任何交互操作的，这里设计交互行为是不合理的，所以要换一种形式。
调整后让两个数据都呈现在地球上，用两种不同光线颜色表示进出港班次。
青色：北京扩散的方向代表出港
蓝色：聚焦北京的方向代表进港
如果细心查看页面会发现，所有关于进港的都是青色，例如进港总航班量、进港人数、即将进港航班；同样关于出港的都是蓝色，目的就是要建立观者颜色对数据类型的认知。
3D地球技法教程：
3D地球动画效果，纯用C4D软件完成：
1、地球用一个世界地图贴图
2、地球的凹凸效果用了材质的置换和凹凸
3、小飞机动画用的是对齐曲线动画
4、国家之间样条生成用的是插件 LON—LAT Connection
5、光线粒子用的是插件 X-Particles
下面我们一一介绍：
首先找一张世界地图，这里称为“球皮”，ps调整色调，满意为止。
把球皮放入材质，表面的凹凸效果用置换和凹凸。
小飞机动画用的是对齐曲线动画，打关键帧转一圈，记得勾选切线，不然飞机会横的飞。
国家之间样条生成用的是插件 LON—LAT Connection，这一步很关键，插件使用很简单就是选择：洲-国家-城市～洲-国家-城市，tab切换有设置可以设置样条曲线的高度弧度等。
最后就是用插件 X-Particles 渲染光线粒子效果，光线效果利用毛发渲染，第一条光线走完冻结，后面小光线依次循环发射。
上面教程说的很笼统，有基础的同学肯定会明白，接下来我们来看如何开发落地。
3D地球效果开发落地：
首先我们要知道一个网站Echartsj 里面有个3D路径图，看下图：
上图两个地球路径图组件，都可以实现我们的效果，只需要我们把色调调整好的“球皮”给到开发人员，替换组件里面的图片即可，组件生成的地球原理是一样的，也是由一张图包裹成球，地球数据光线颜色可更改，把色值给开发人员即可。
案例总结：
1、数据可视化设计，首先了解功能，分析数据之间的关系
2、构思主题，围绕主题设计其他元素，特殊效果跟开发沟通
3、分析数据，合理选用图表，对图表能灵活运用
4、不要忽视文案的设计，提取关键词
5、加强技法，了解数据可视化设计网站
最后
数据可视化大屏设计，对视觉表现、数据的合理呈现有一定的要求，这两点都是由设计师为主导，所以设计前根据产品定义风格，了解数据之间的关系非常重要，切记不要太依赖原型图。
