【教程】苹果鼠标犀牛建模教学

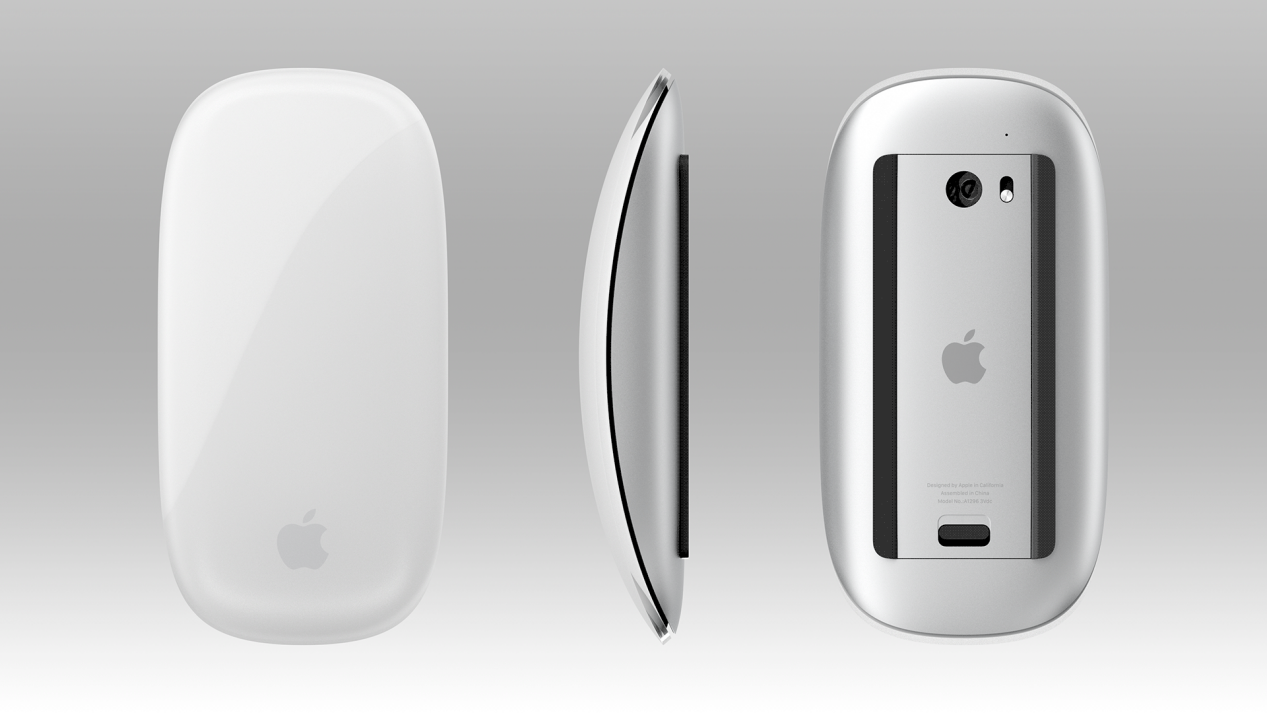

本次带大家做一个Apple的蓝牙鼠标。模型看着简单，但是如果要做的很精细还是很有难度的，对于我们练习曲面建模也是很有针对性的，下面我将带大家用一种新的建模方式体验曲面建模的魅力。

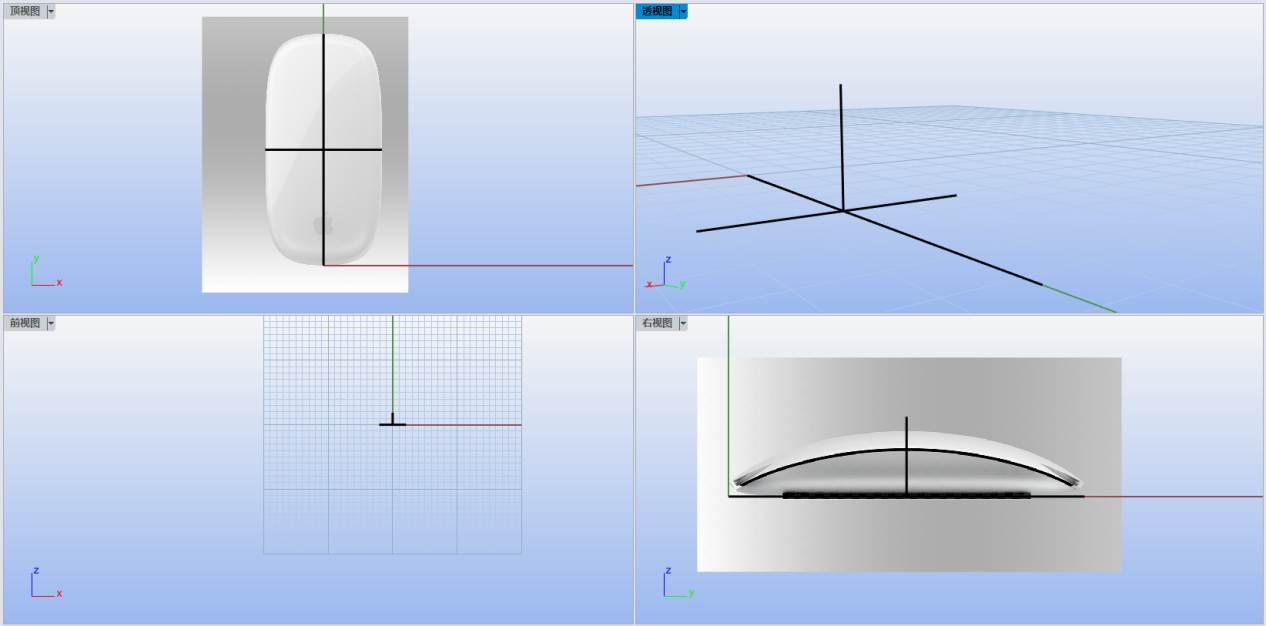

1、我们首先导入背景图并对齐，并在图中画出如图所示直线确定鼠标尺寸；

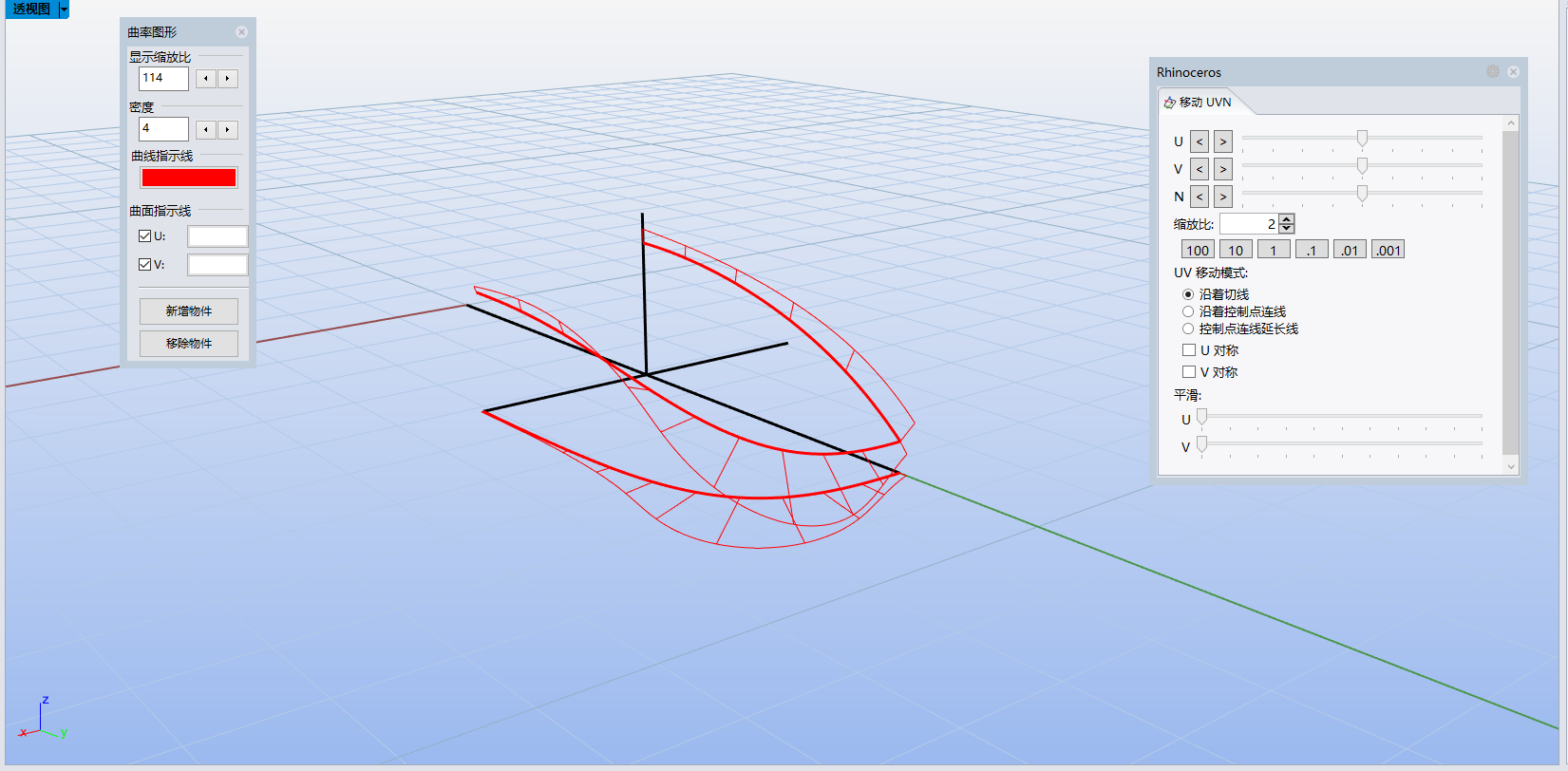

2、绘制主要造型曲线并检查曲率梳；

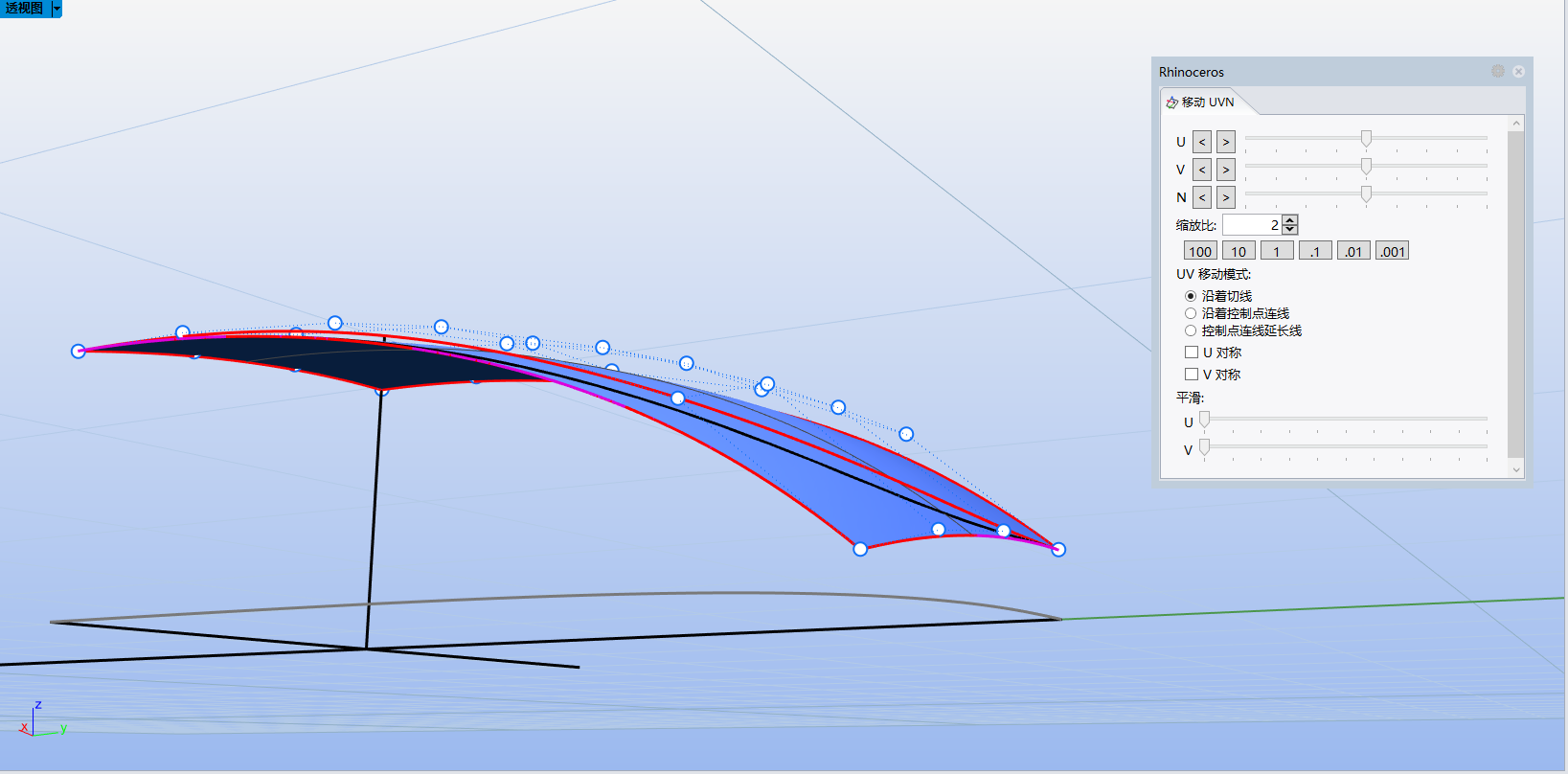

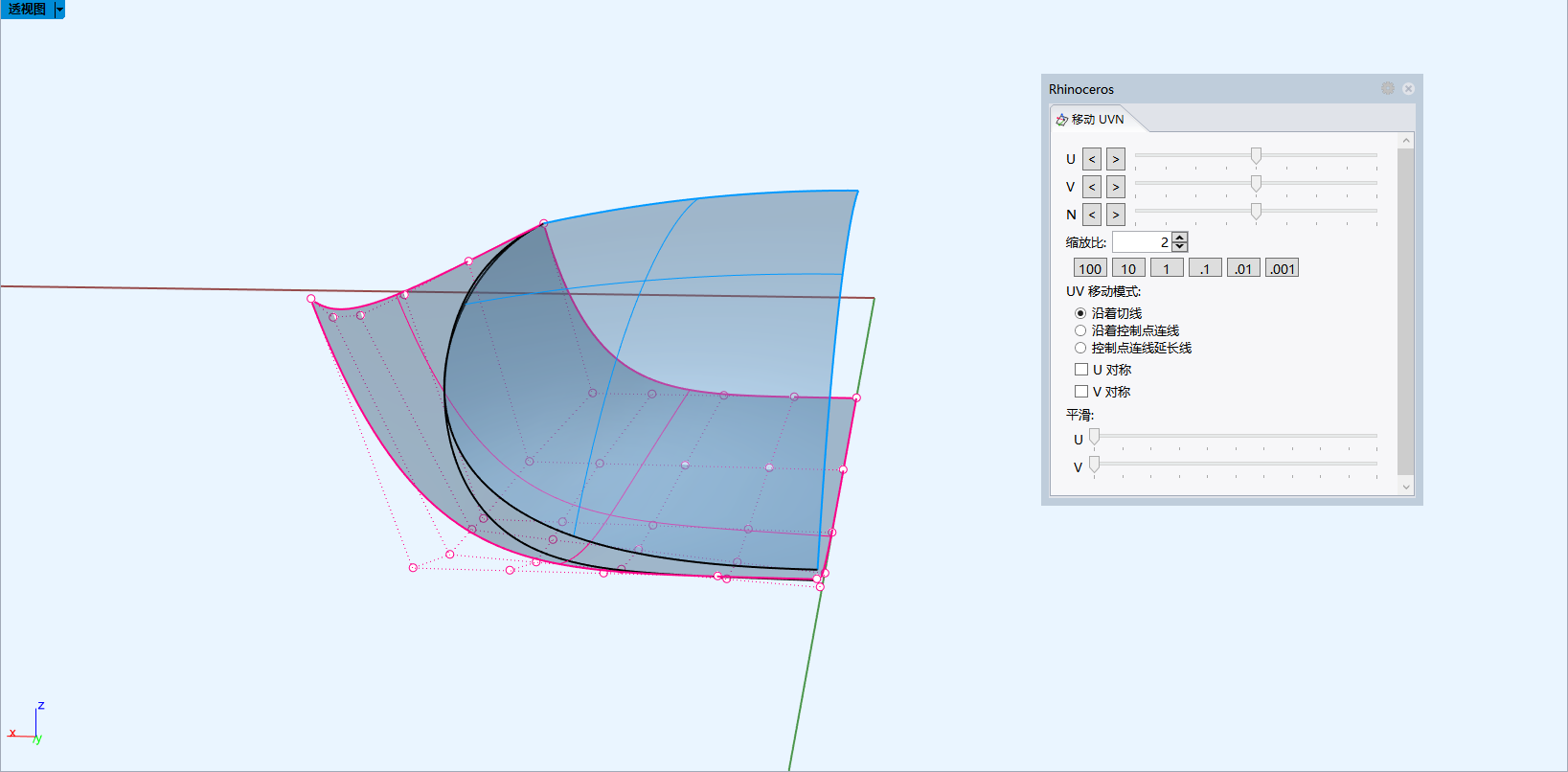

3、生成如图所示四边面，打开建构历史并将红色曲线投影到曲面上得到黑色曲线，然后再调整曲面控制点，使黑色曲线跟红色曲线吻合。（注意绘制的对称曲线需要达到G2连续性）；

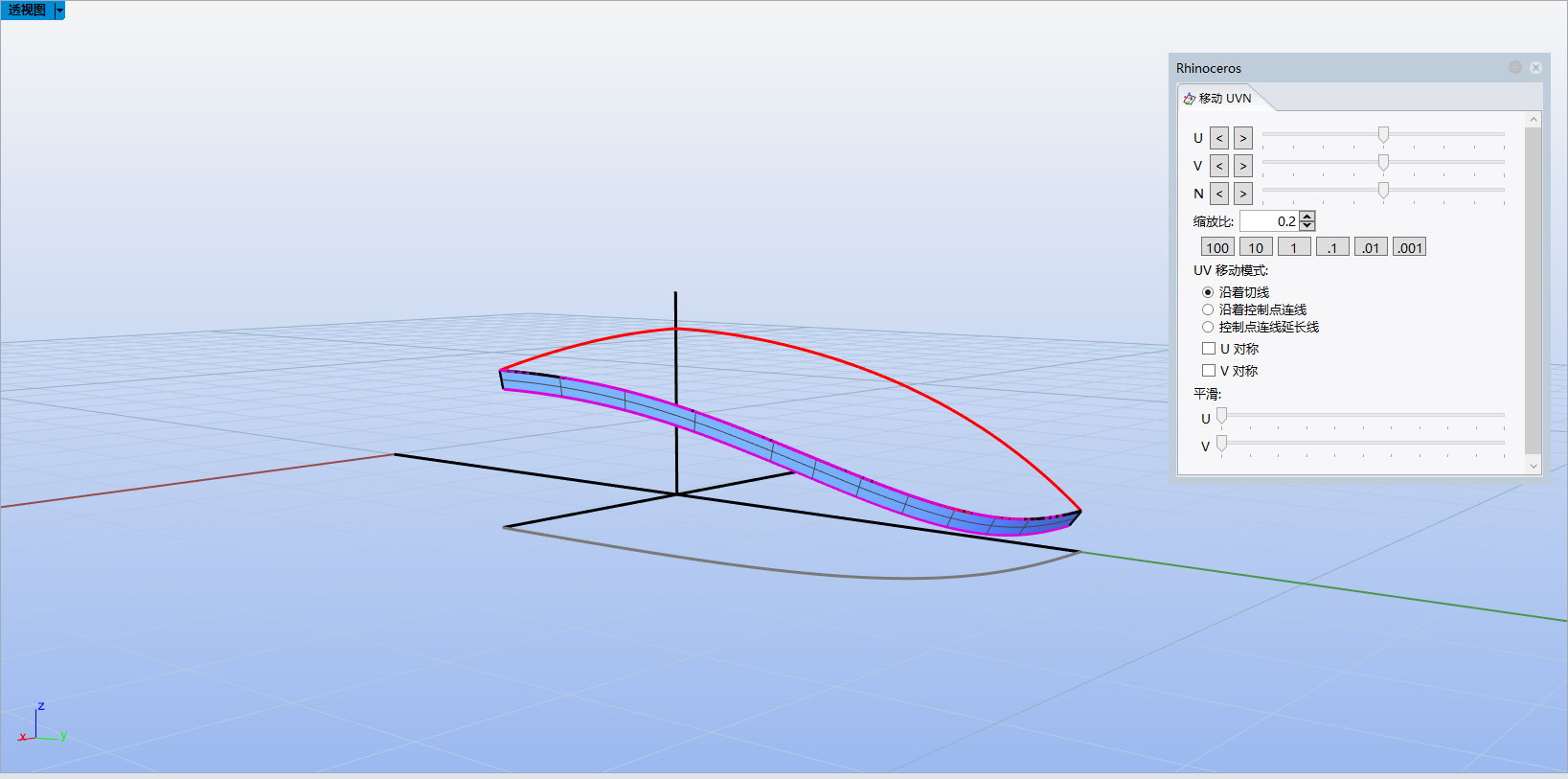

4、偏移一个曲面边缘的厚度；

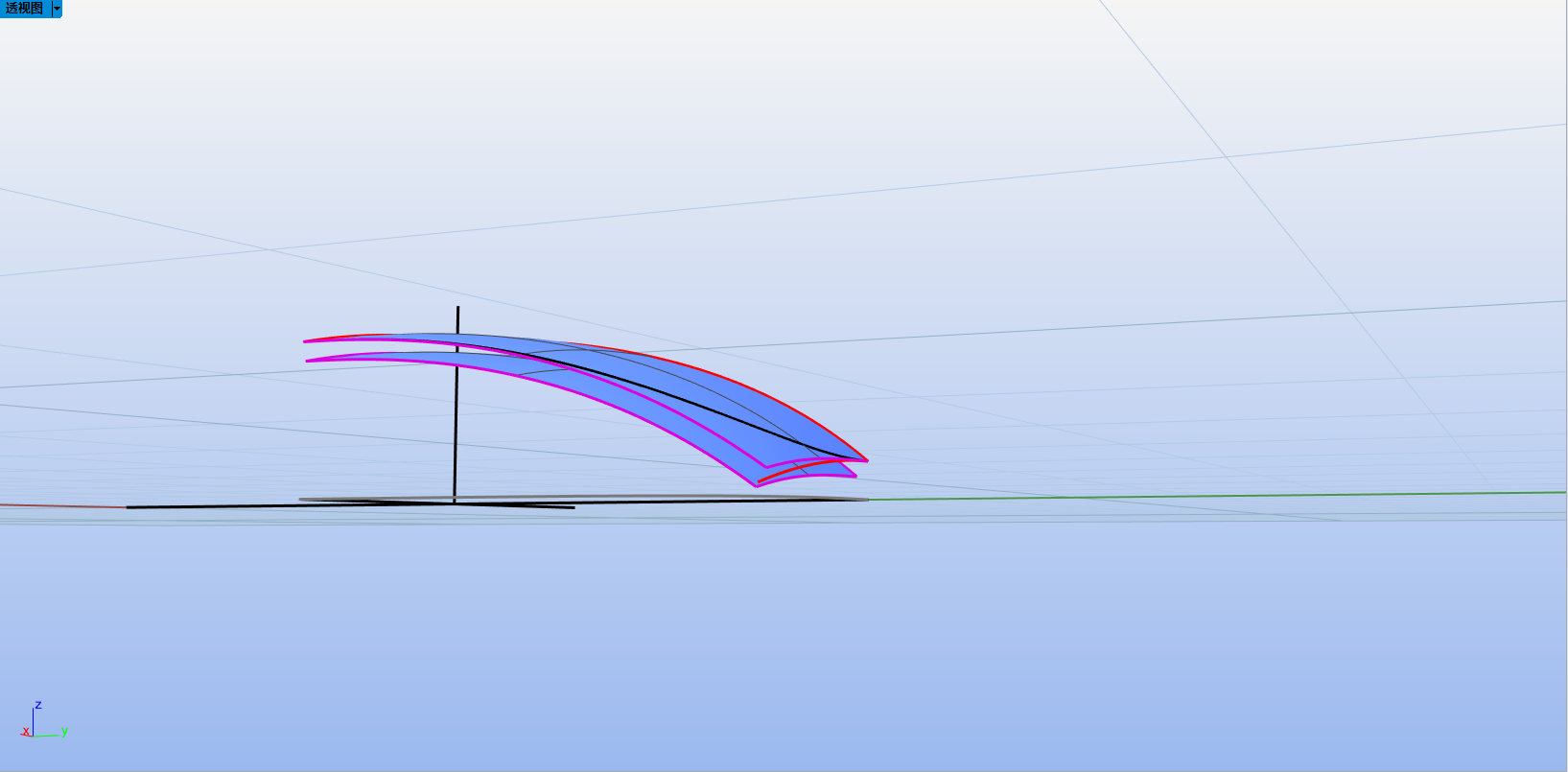

5、生成顶部造型的侧面结构壁厚；

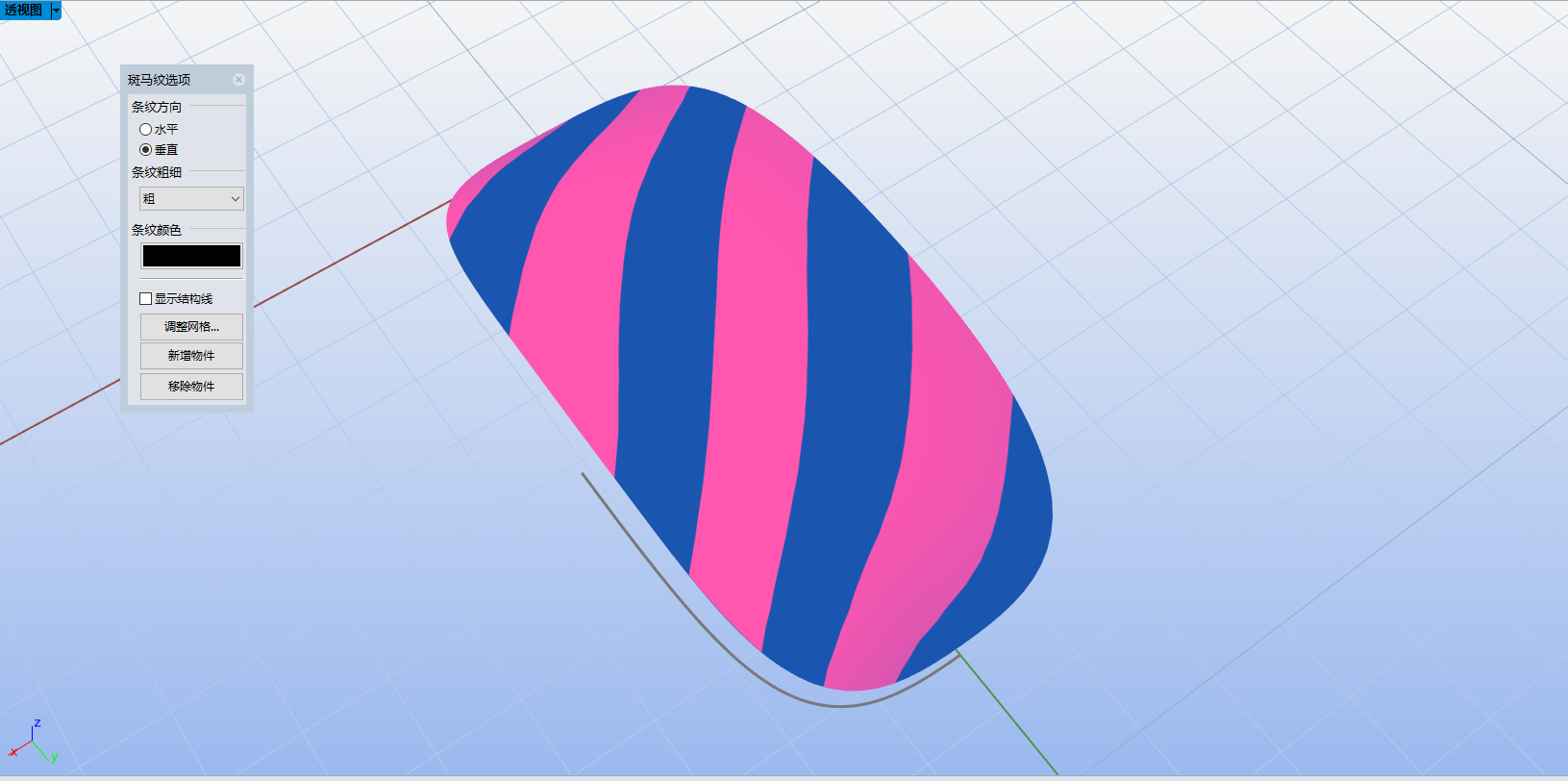

6、对称四份，检查曲面斑马纹；

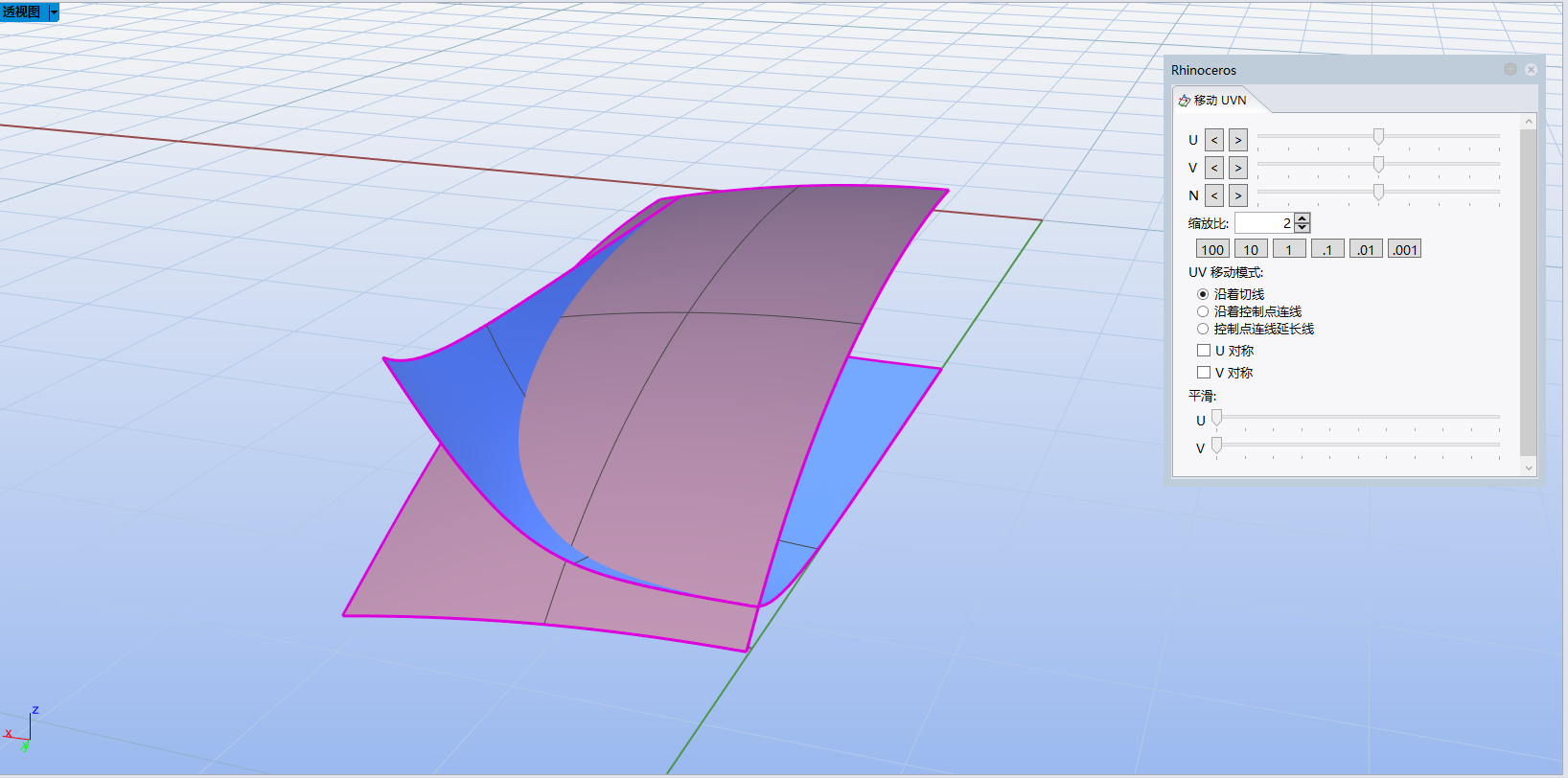

7、生成红色四边面，复制蓝色曲面边缘，投影到红色曲面上得到黑色曲线，然后调整曲面控制的，使黑色曲线跟蓝色曲面边缘吻合；

8、利用红色曲面与蓝色曲面互相修剪、组合；

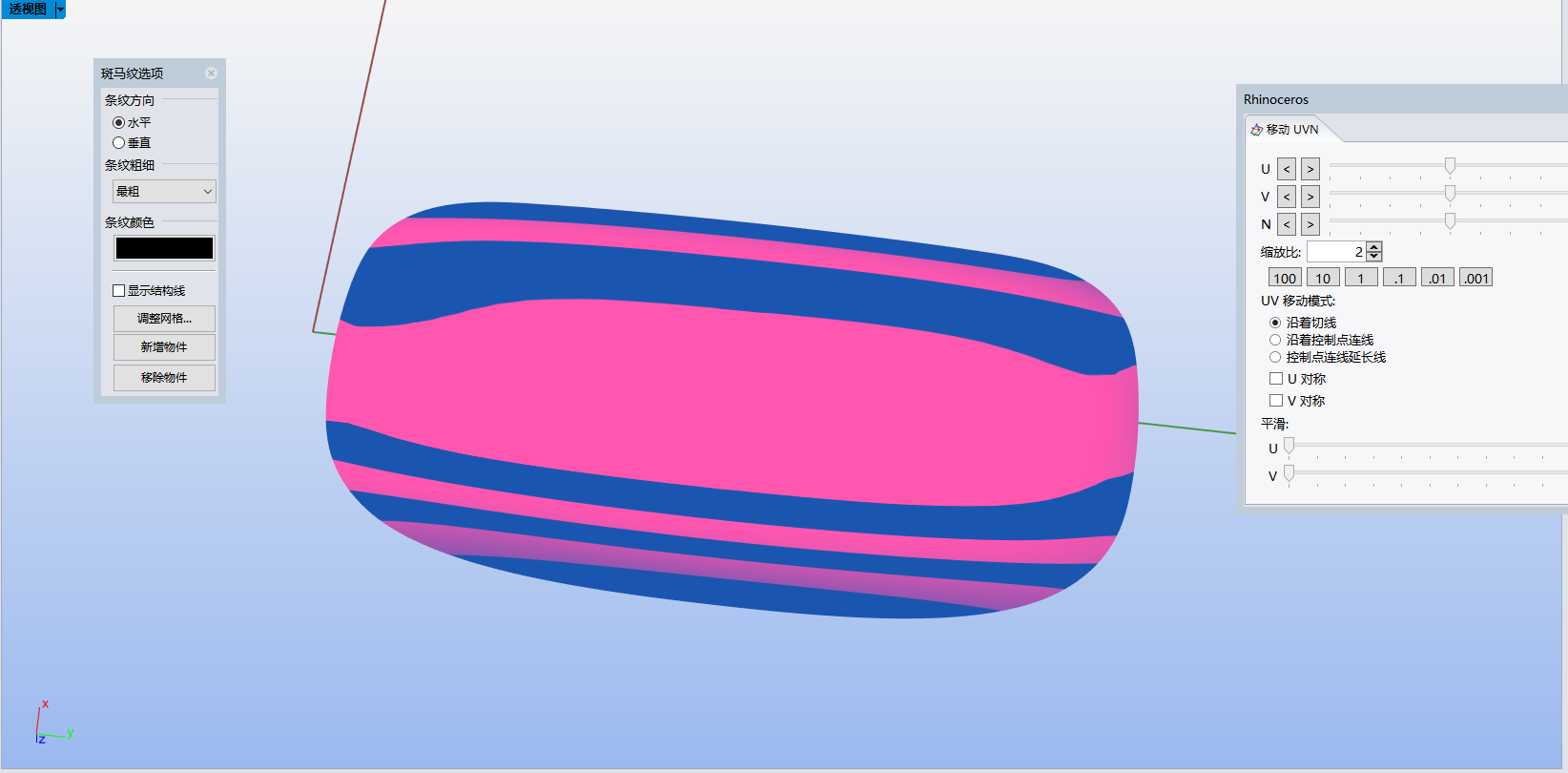

9、对称左右之后再对称前后完成鼠标顶部曲面，检查斑马纹很顺滑；

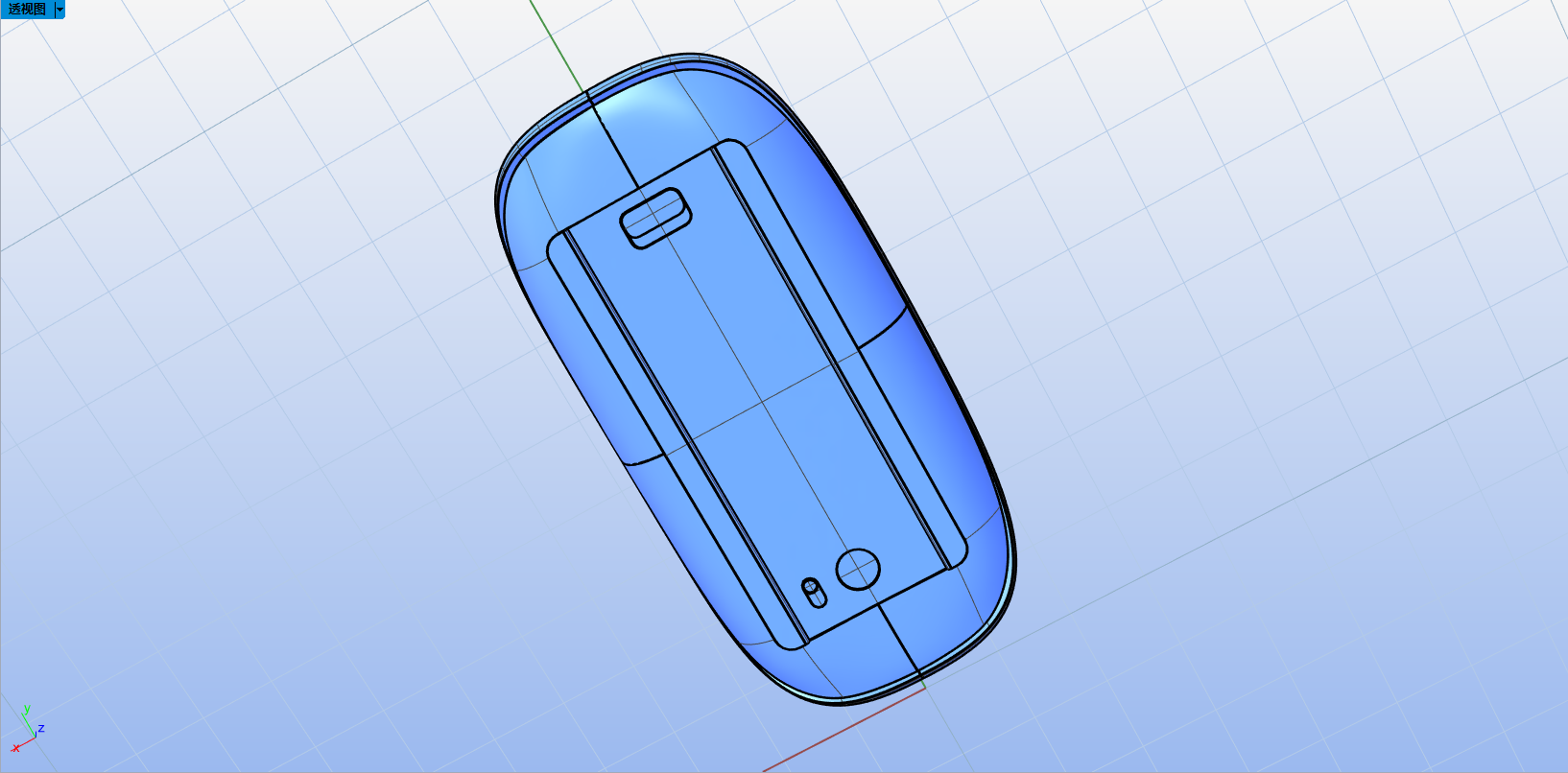

10、底部制作拉伸曲面再调整曲面控制点造型，被顶面修剪再对称一半；

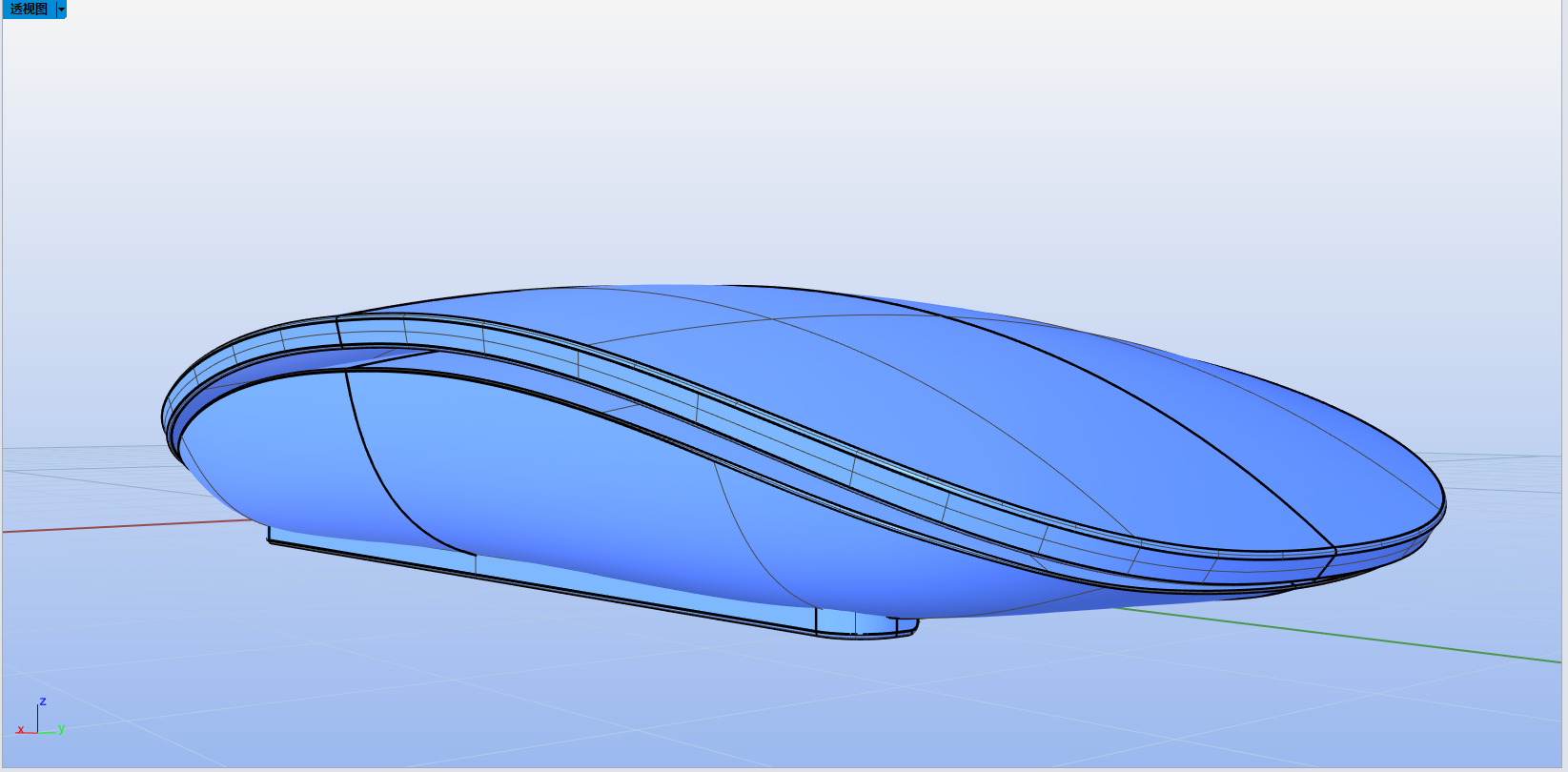

11、倒角、完善细节。
