数据可视化设计 - 3D粒子模型科技感动效【进阶教程】

前言

如今一提到数据可视化设计，肯定会想到目前火爆的大屏可视化设计，身边越来越多的设计师开始接触可视化大屏，说起大屏的设计主题一定是要屌炸天炫酷的风格，3D动画是营造炫酷效果重要设计手法之一，所以也是众多数据可视化设计师一直追求的效果，本期就分享用最简单的方法实现3D动画效果。

分享的初衷

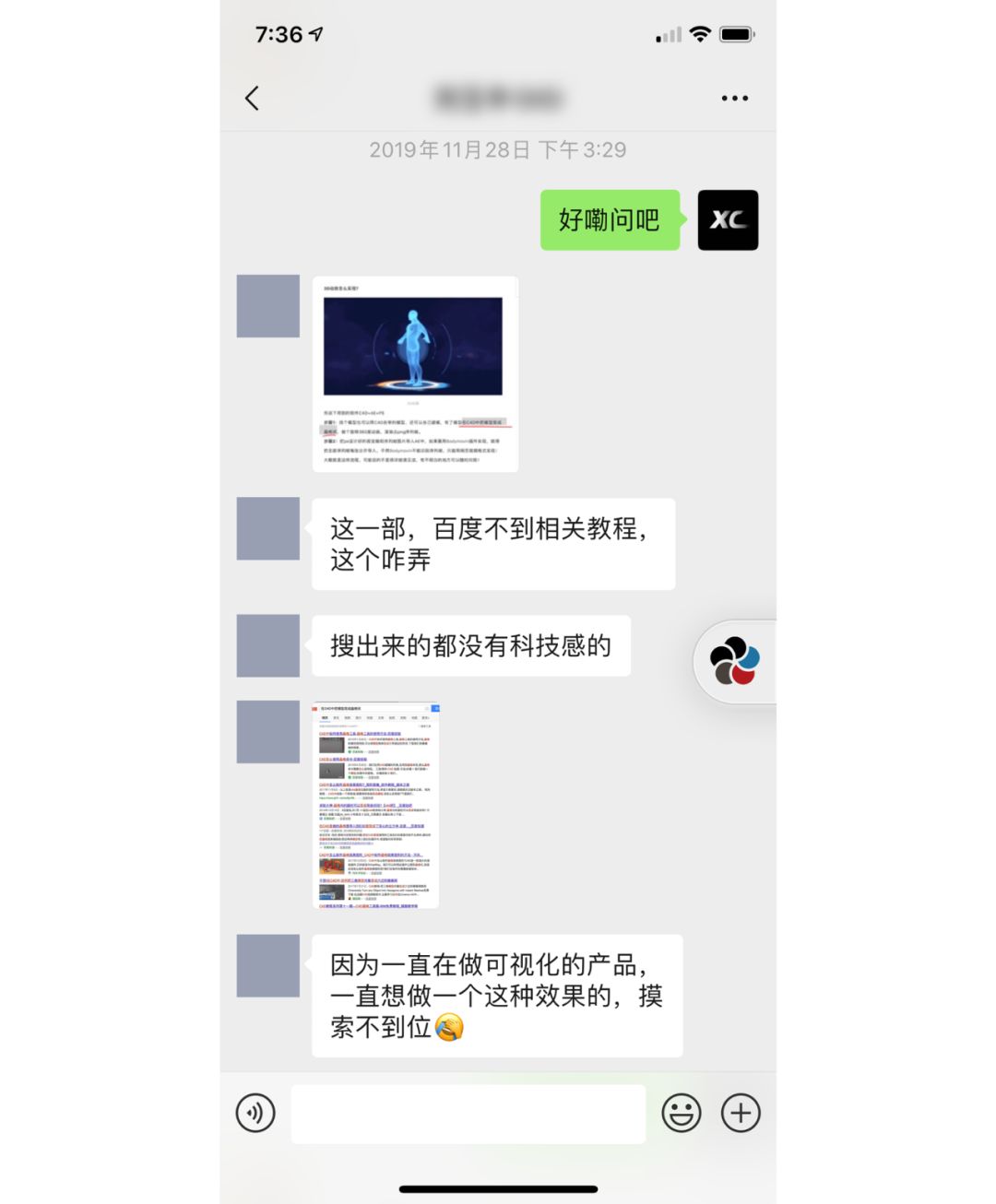

大概1年多以前分享了一篇数据可视化设计文章，简单的介绍了如何实现3D动画效果，但并没有细致讲解，导致很多伙伴还是云里雾里，一年多以来已经记不清有多少人问我类似下图的问题。

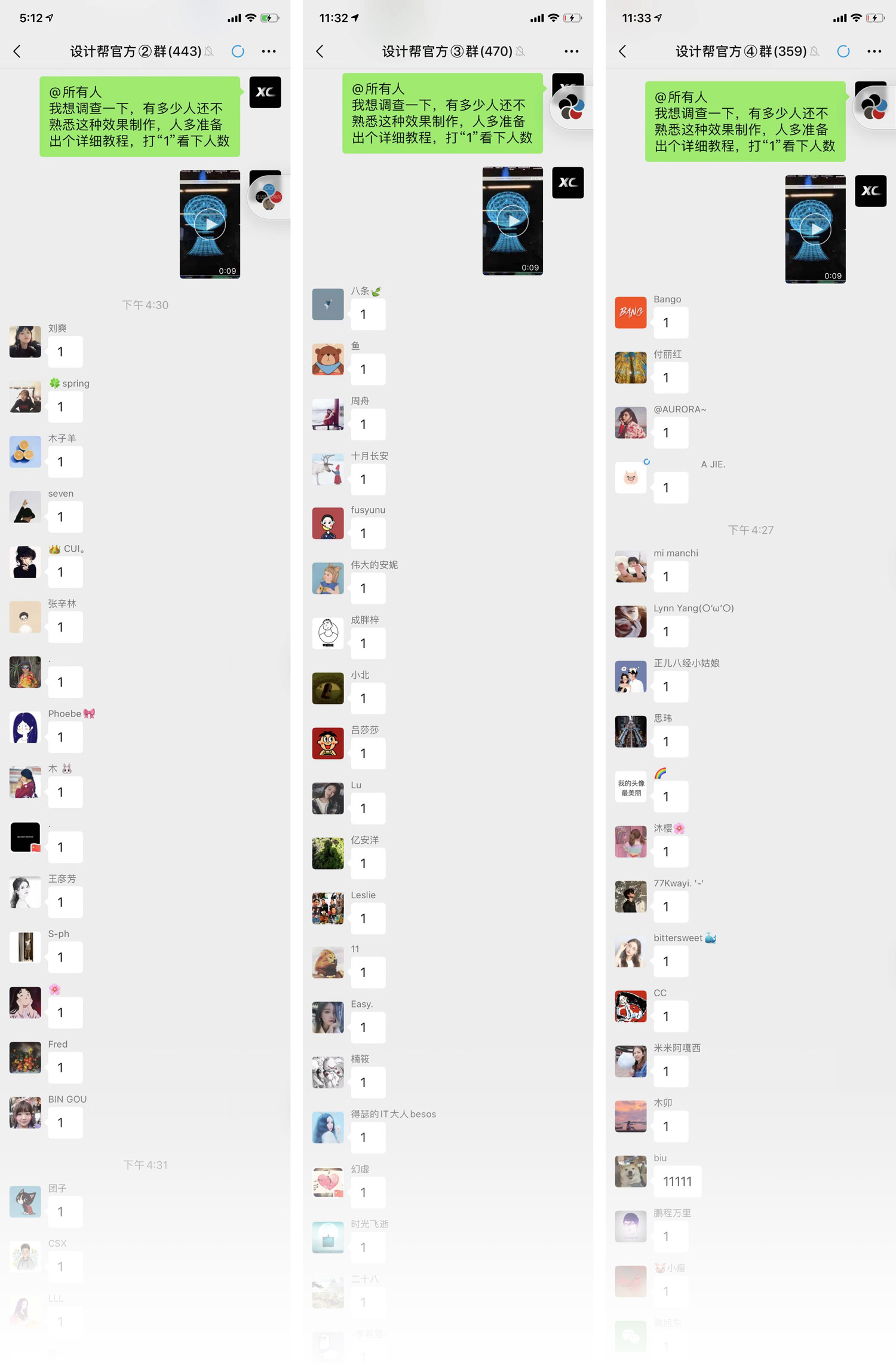

上图同学也说了百度很难找到类似的教程，不知道有多少人有这样的困惑，所以在设计帮社群中做了详细调研。

调研给大家看的效果图

上图是调研给大家看的效果图，这种效果常常在科幻大片中看到，是FUI风格较常见的设计元素，实际上可视化设计也常用真实的形象和三维场景，助力数据解释。

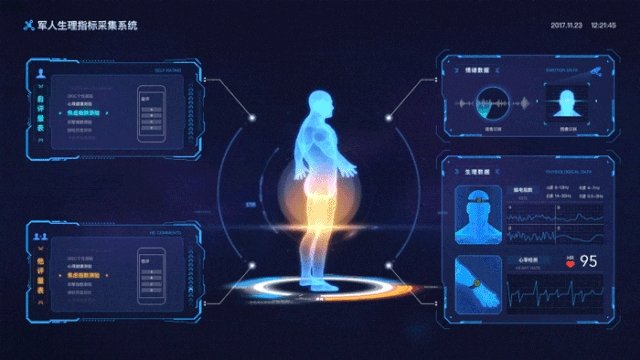

如下图，之前设计的产品“军人心理指标采集系统”，功能上是呈现人的生理指标数据，界面中人的形象，就能直观的把人体，如脑电、心率等各部位对应的数据展示清楚。

3D动画使用场景

接下来我们用两种方式实现这种效果

方法一:

用到的软件为： C4D+AE

首先得有模型，C4D自带了一些模型，网上也可以找到很多模型，我常在“CG模型网”找模型，模型最好找C4D格式或者通用obj格式，其他软件格式需要转格式，当然如果有建模能力可以自己建模，下面用一个帅气的跑车为例讲解。

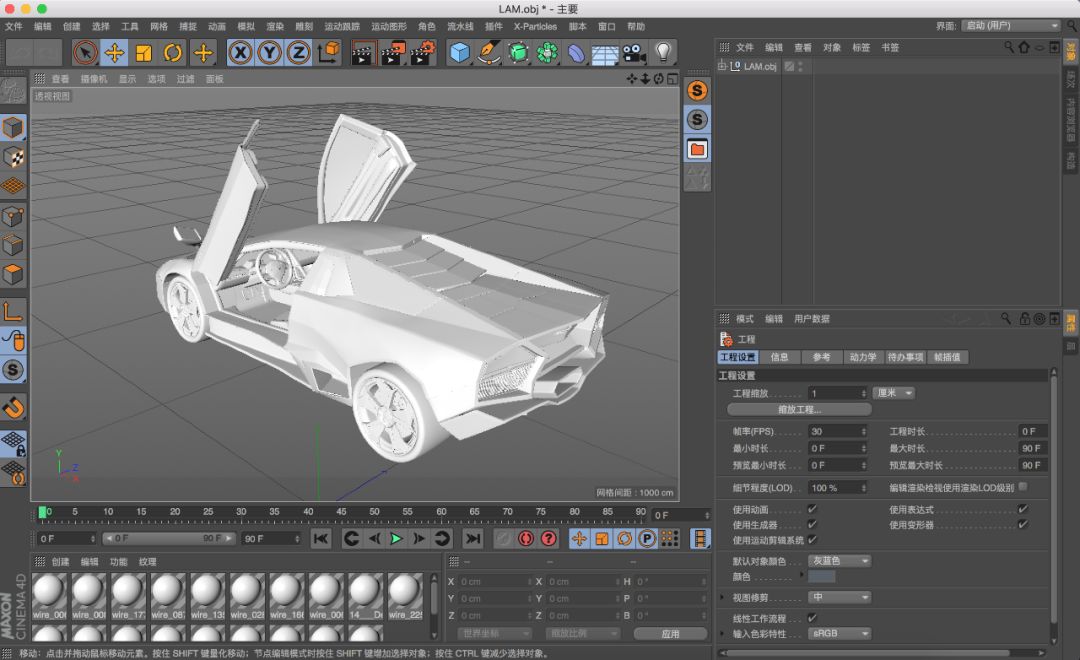

第一步：找到需要的模型在C4D软件中打开；

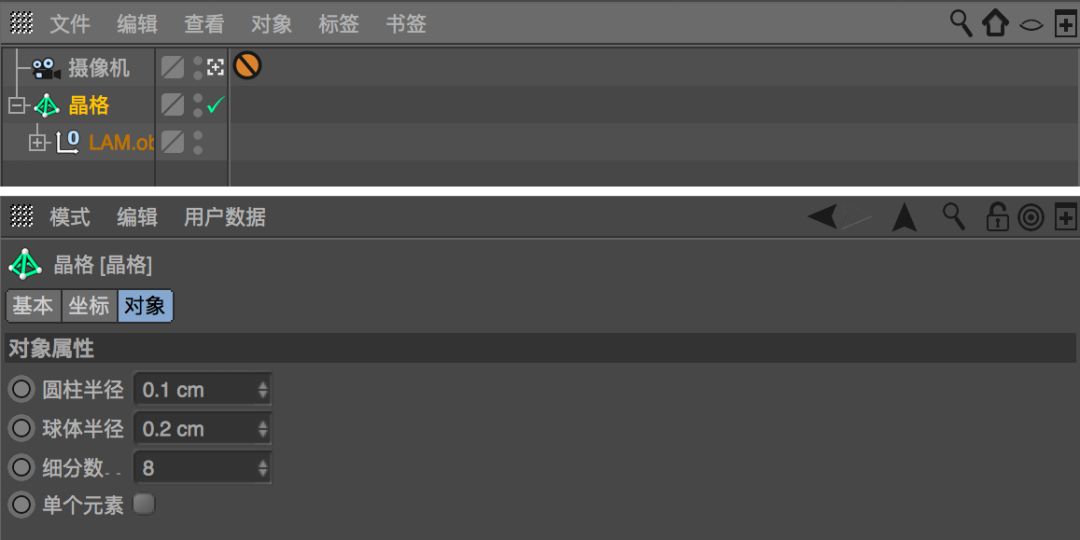

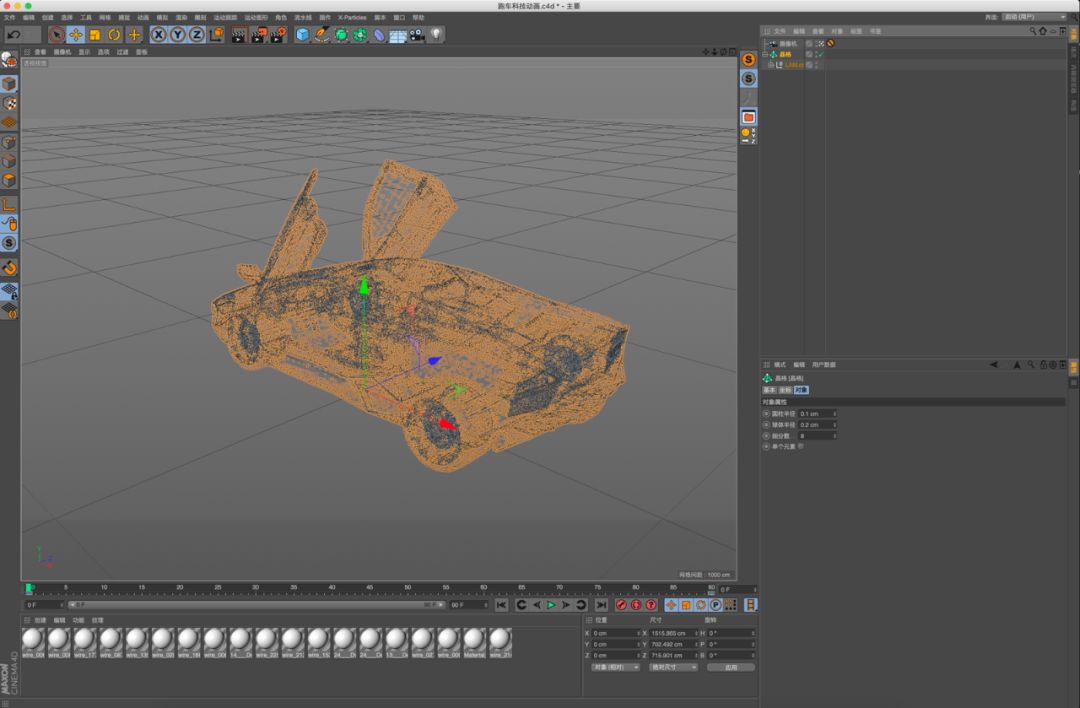

第二步：使用晶格，把模型置入晶格下面，调整晶格对象属性中的数值，使模型看起来是线框展示，调整的半径尺寸需要呈现细丝状，太粗略显笨重；

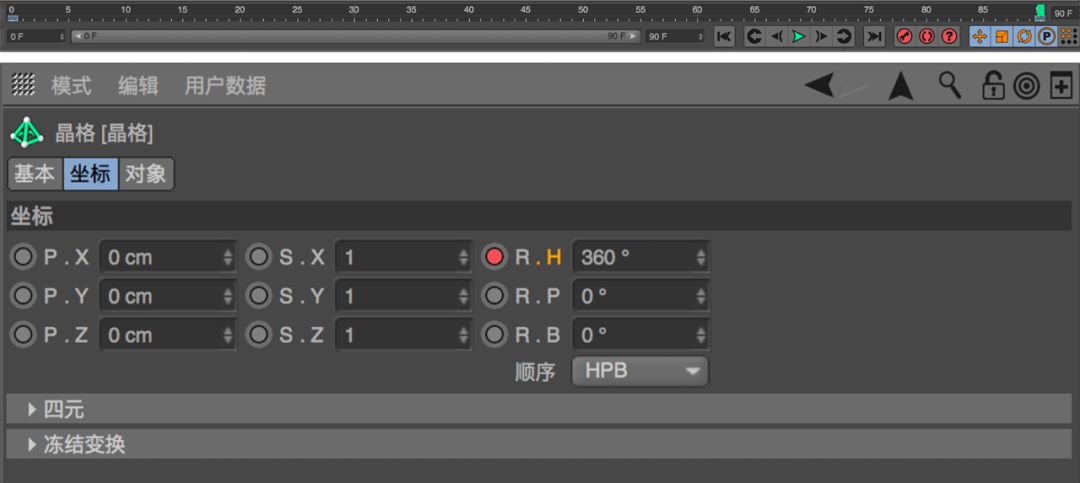

第三步：打关键帧制作动画让跑车原地打转一圈360度，需要注意的是坐标点位置的调整，例如模型旋转一圈，坐标最好在模型中心位置；

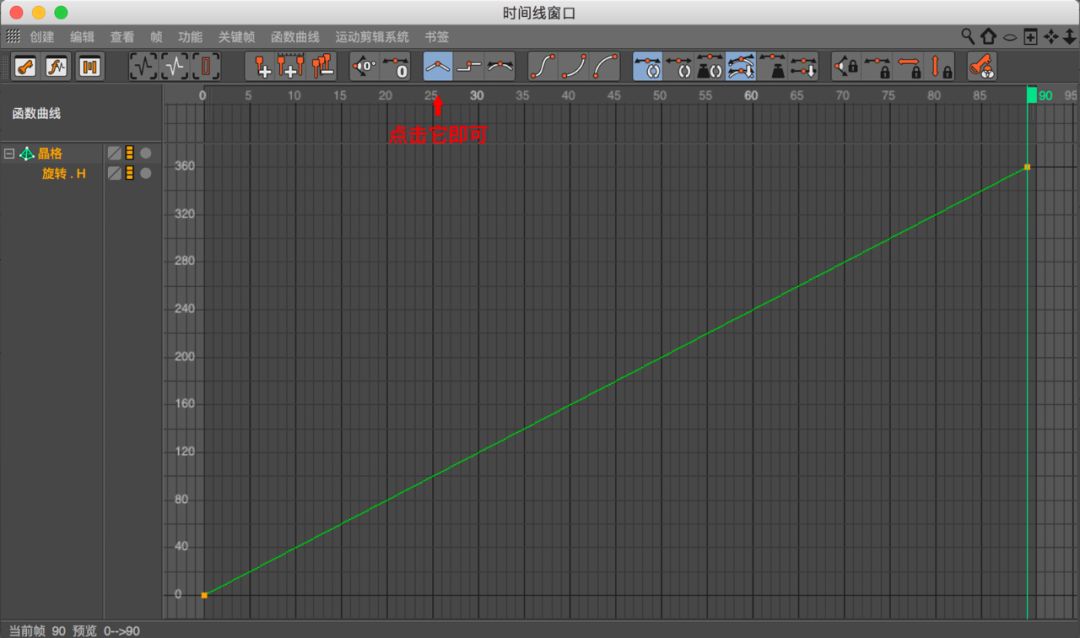

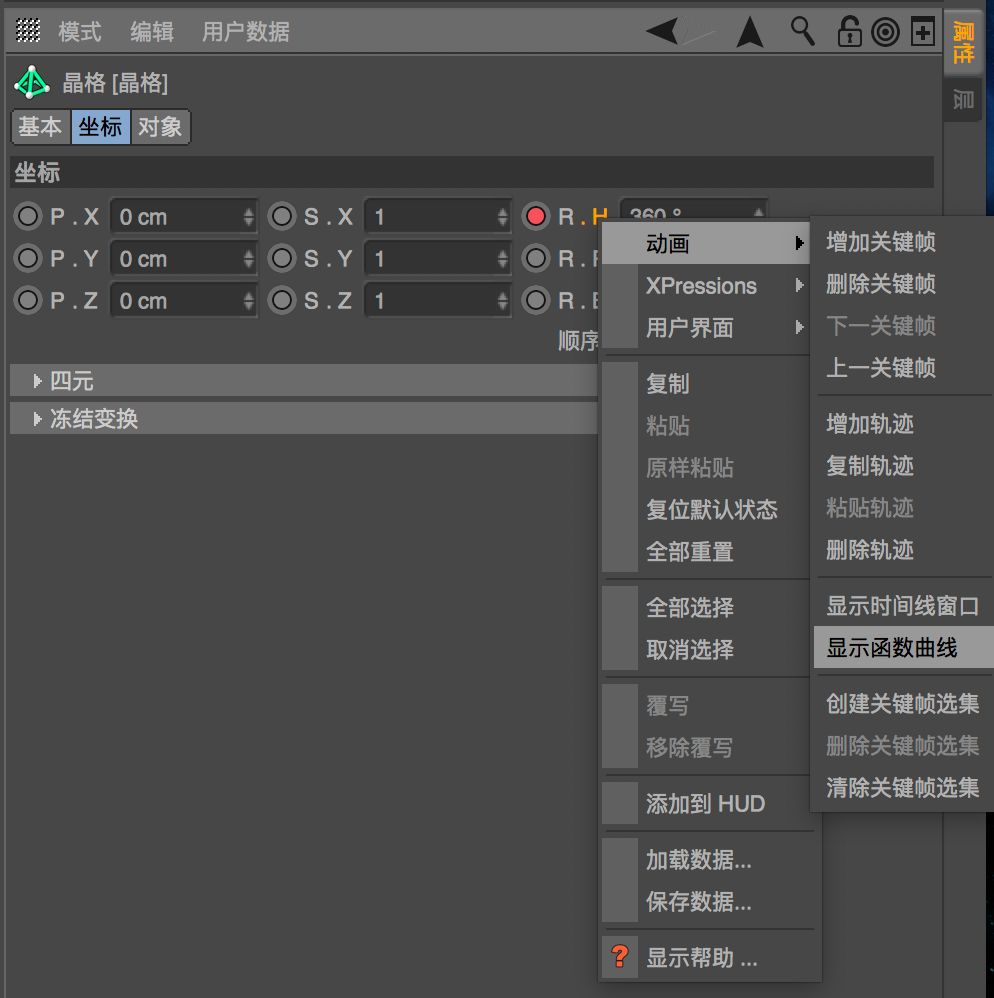

第四步：设置缓动曲线，我们要实现的效果匀速运动循环播放更为贯通，默认会有缓入缓出，所以需要调整,右击指定的关键帧区域，找到显示函数曲线，弹窗里点击“线性”直角图标；

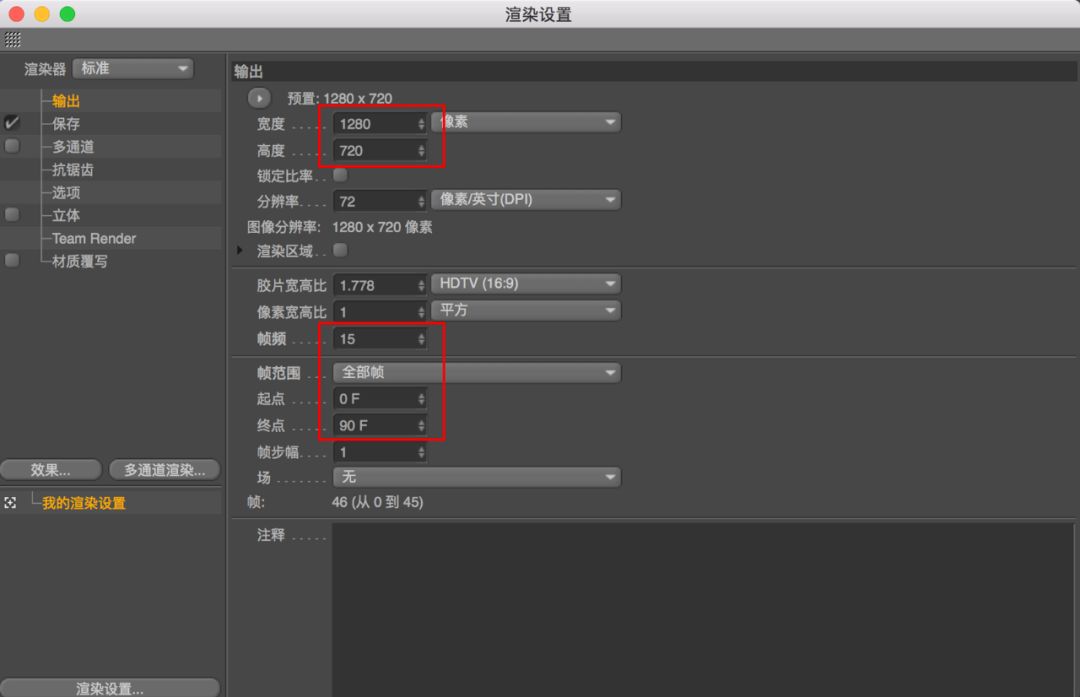

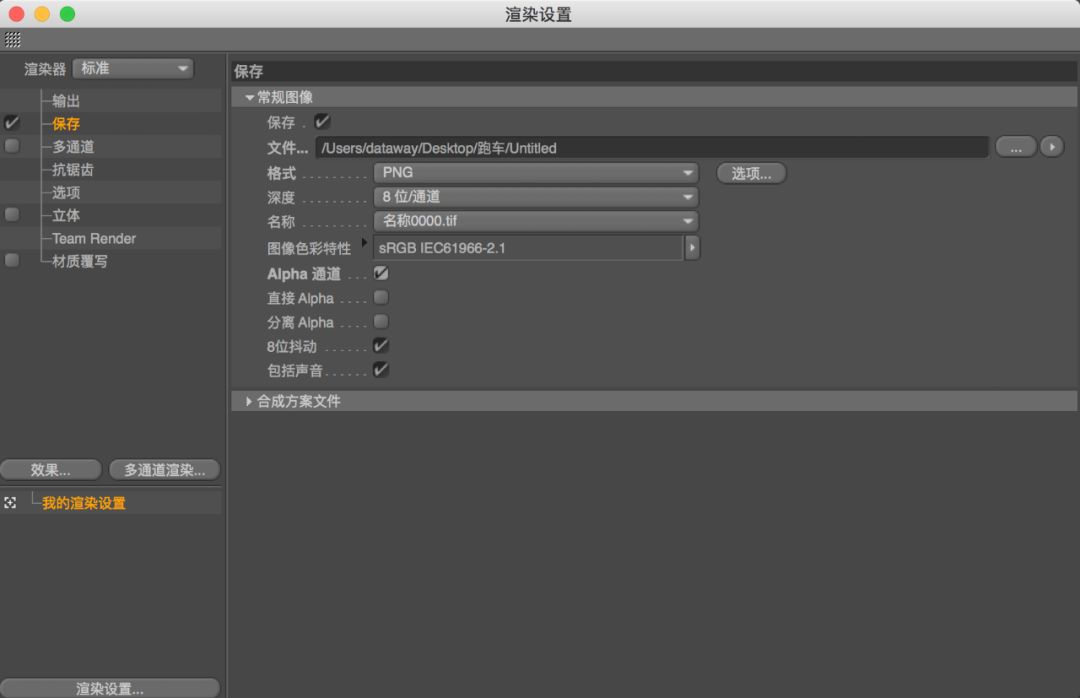

第五步：设置输出参数尺寸、帧频、帧范围，帧频设置需要在不影响流畅度的情况下，可以稍小一些，这样后面落地的文件也就不会太大，然后设置保存参数，选择PNG勾选Alpha通道，抗锯齿选项中可以为“最佳”;

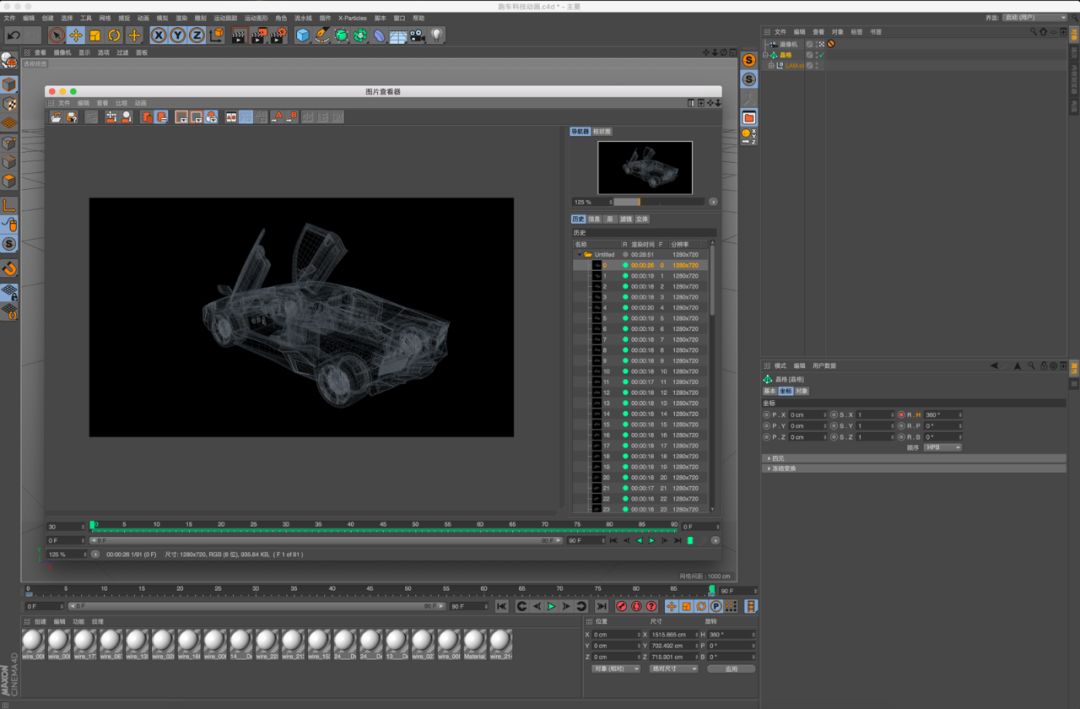

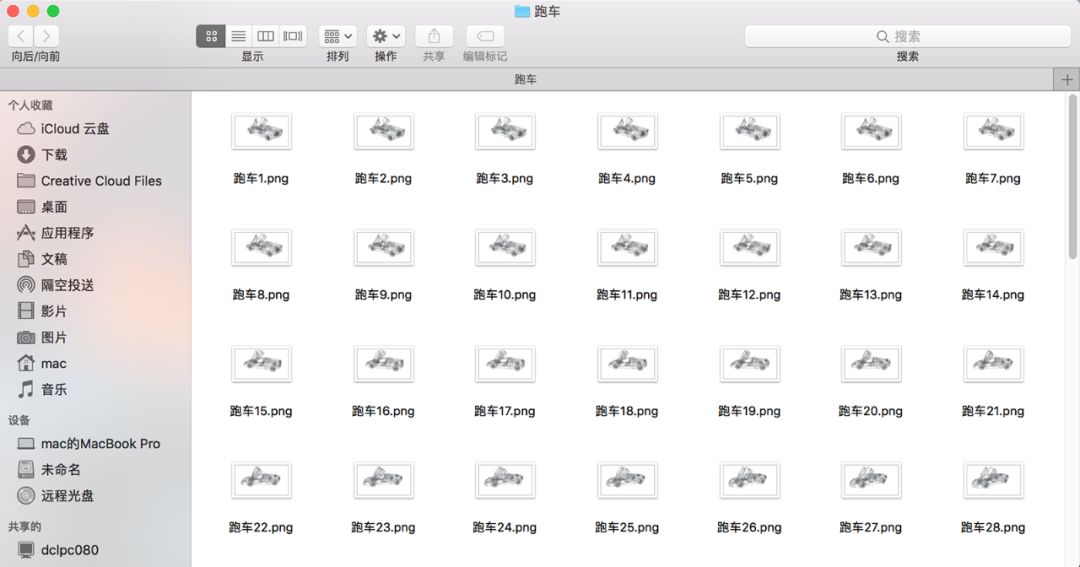

第六步：渲染序列帧;

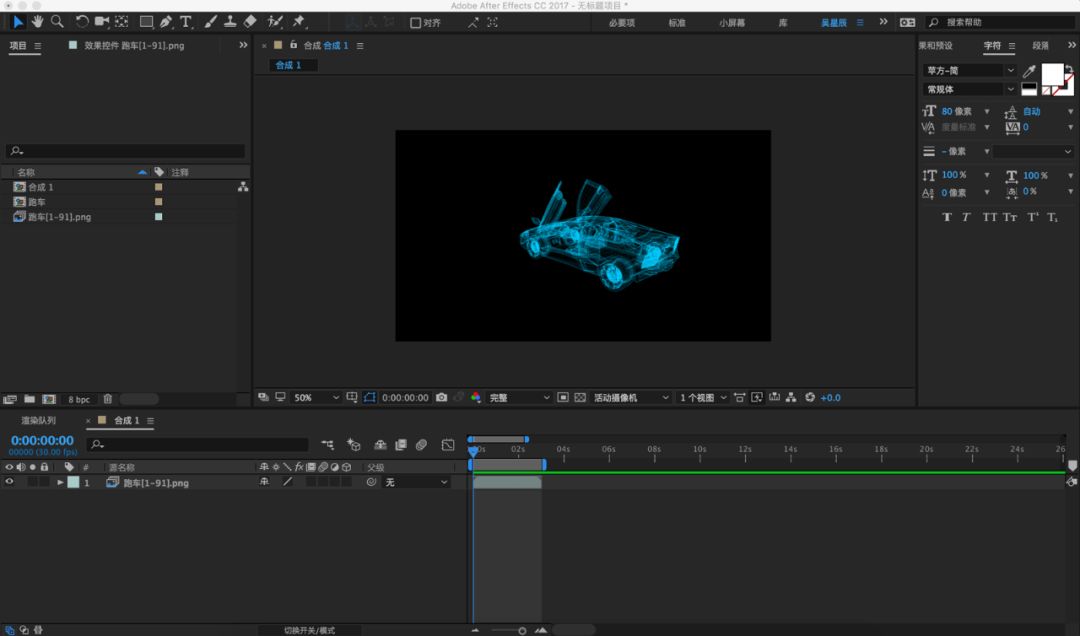

最后一步：把序列帧倒入AE，在AE中设置颜色、时间、加特效等；

方法二:

用到的软件为： AE粒子插件 Trapcode-Form

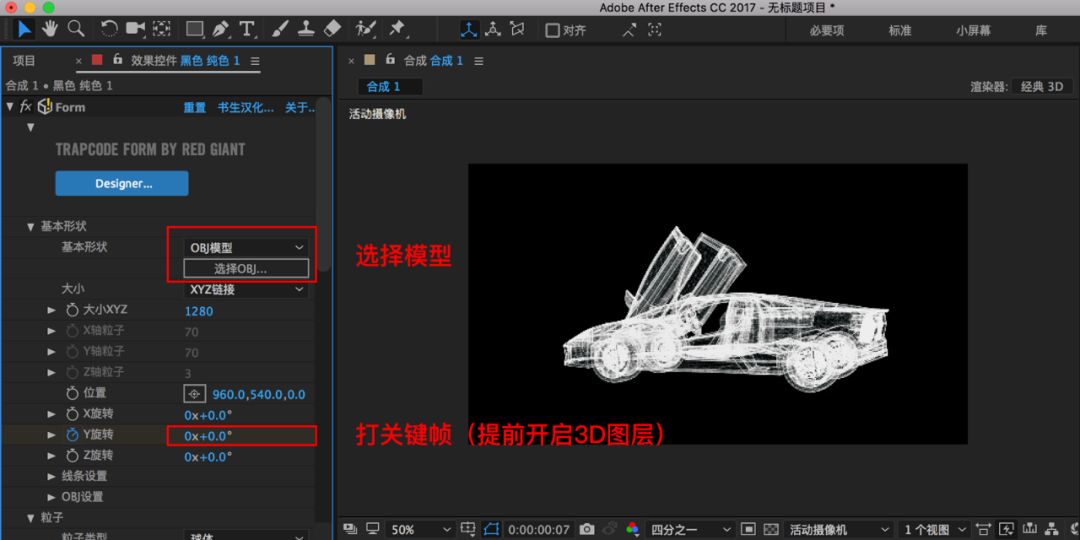

新建合成-新建纯色图层-找到Form拖给纯色图层，选择模型-开启3D图层-打关键帧；

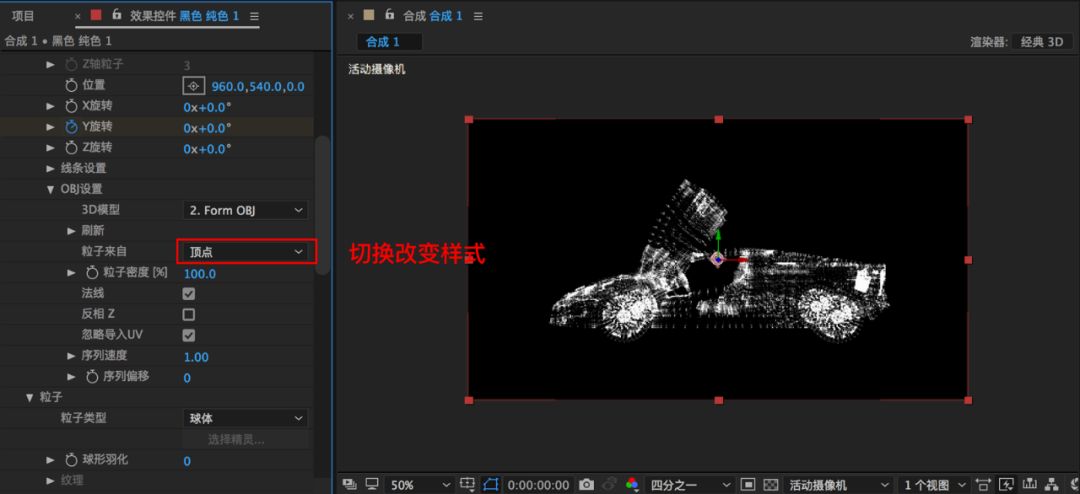

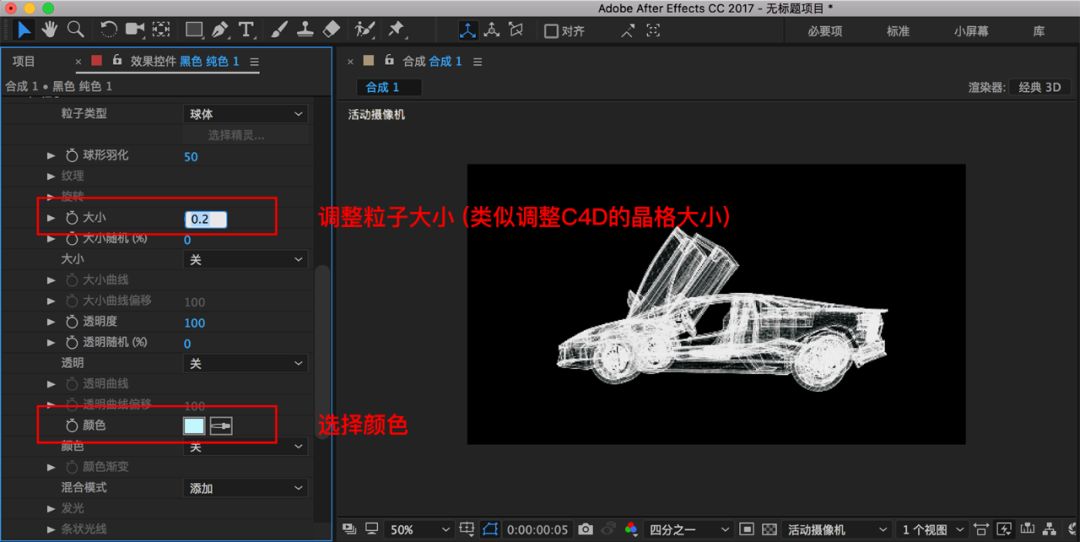

AE通过改变粒子属性(顶点、边、面、体积)可以变化不同样式，下图切换为“顶点”后呈现的跑车样式。

如果觉得这样旋转很单调，还找一些HUD添加效果，如下图所示：

两种方法的优缺点总结：

C4D导出序列帧方式虽然步骤多，但在模型的特殊要求上更为灵活，可随时修改模型，可局部晶格化。

AE的优势是有不同的样式可挑选，步骤简单，但如果设备不给力稍大的模型会很消耗设备资源，导致卡顿。

下面再分享几个其他模型效果，枪的效果是Form模型设置中“面”的效果。

如何落地？ 在之前的《B端新零售产品》文章详细讲解过，文章中跑车模型送给大家，供大家练习， 文章附件可下载

 最后

数据可视化设计的核心还是数据的有效呈现，视觉上的美观炫酷要与数据呈现契合，做到美观性与实用性相辅相成，3D效果固然炫酷，但不能为了加而加，影响数据呈现，有的产品并非适合，让炫酷的视觉效果助力数据可视化，才是设计师应该追求的。
