【教程】产品结构辅助设计课程之蓝牙音响教学！

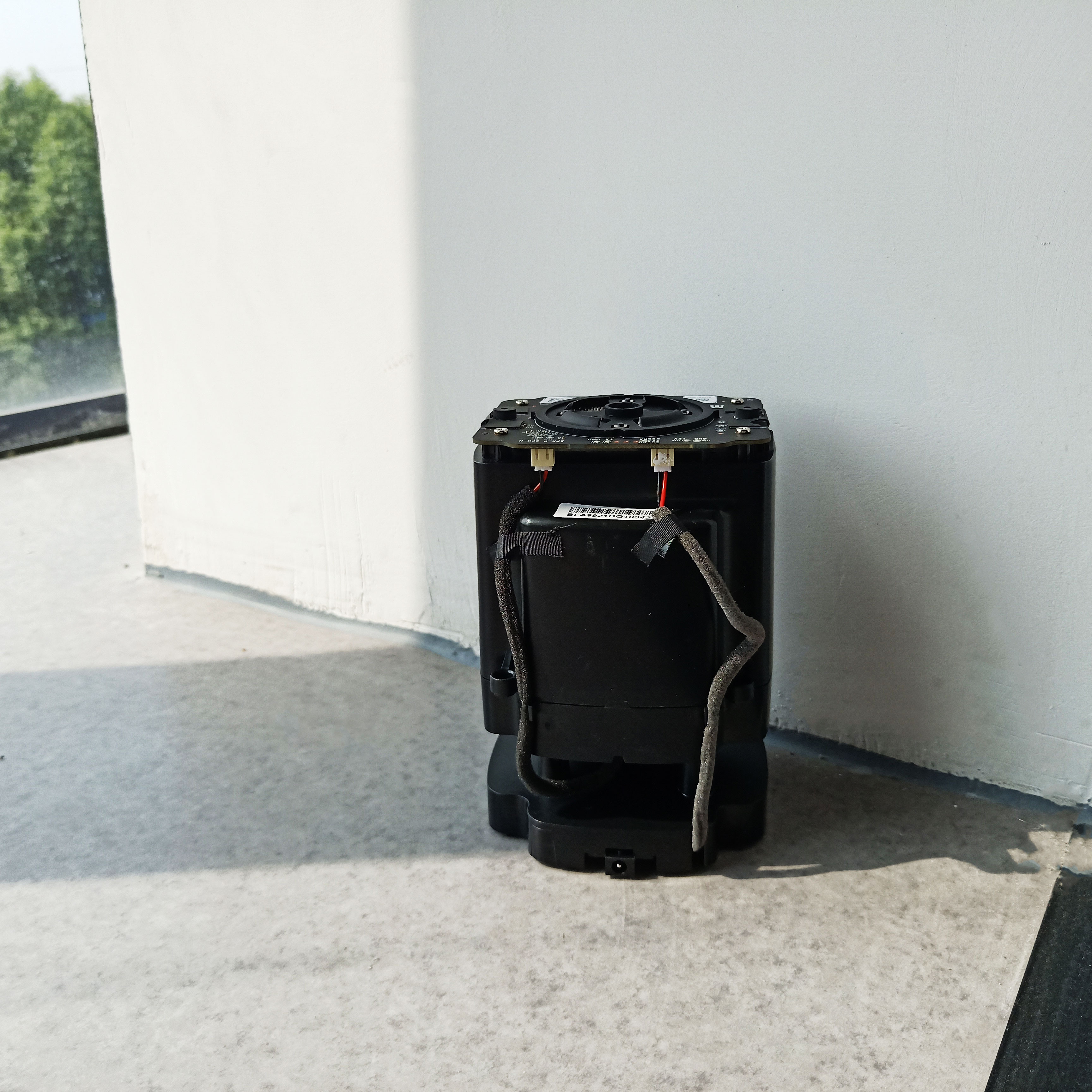

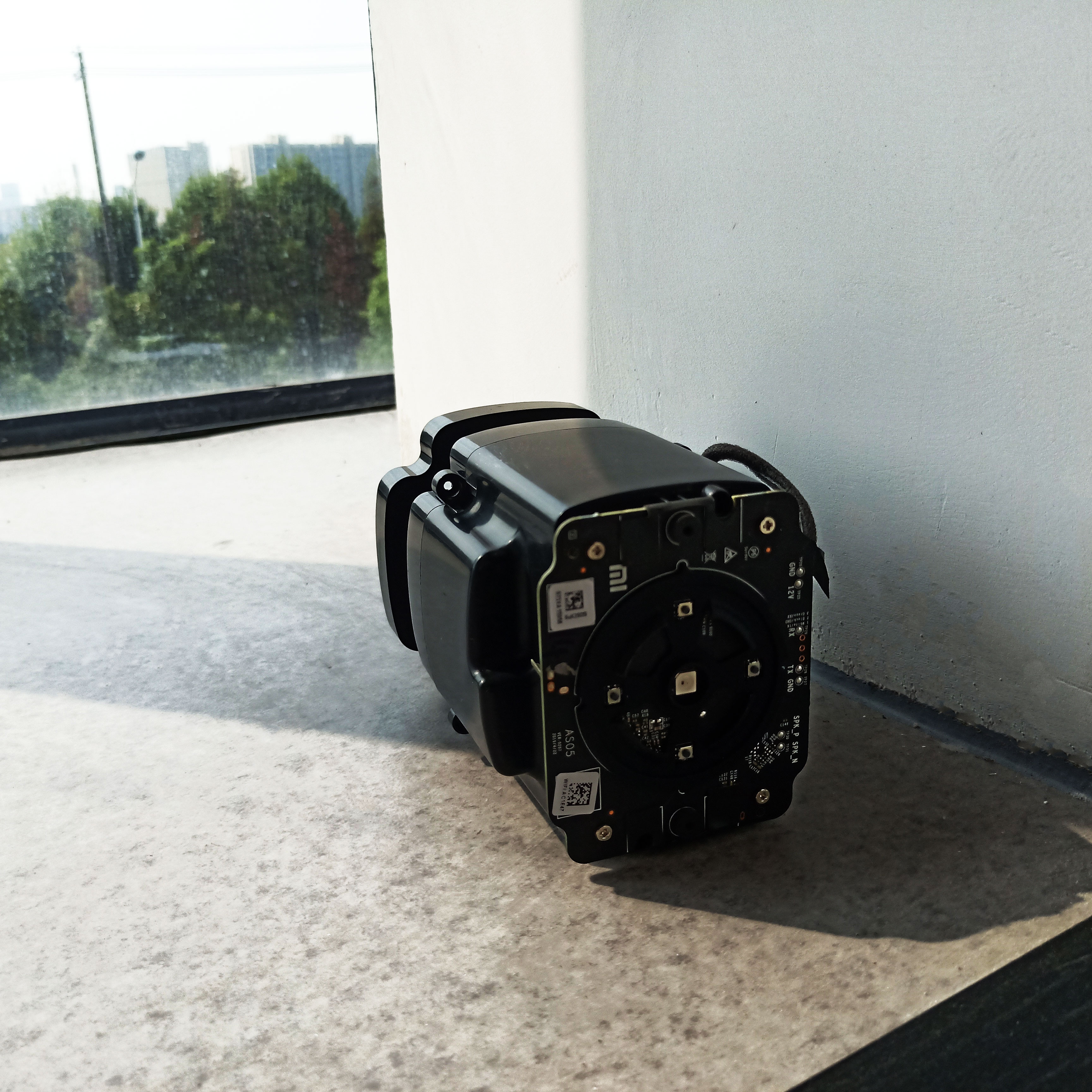

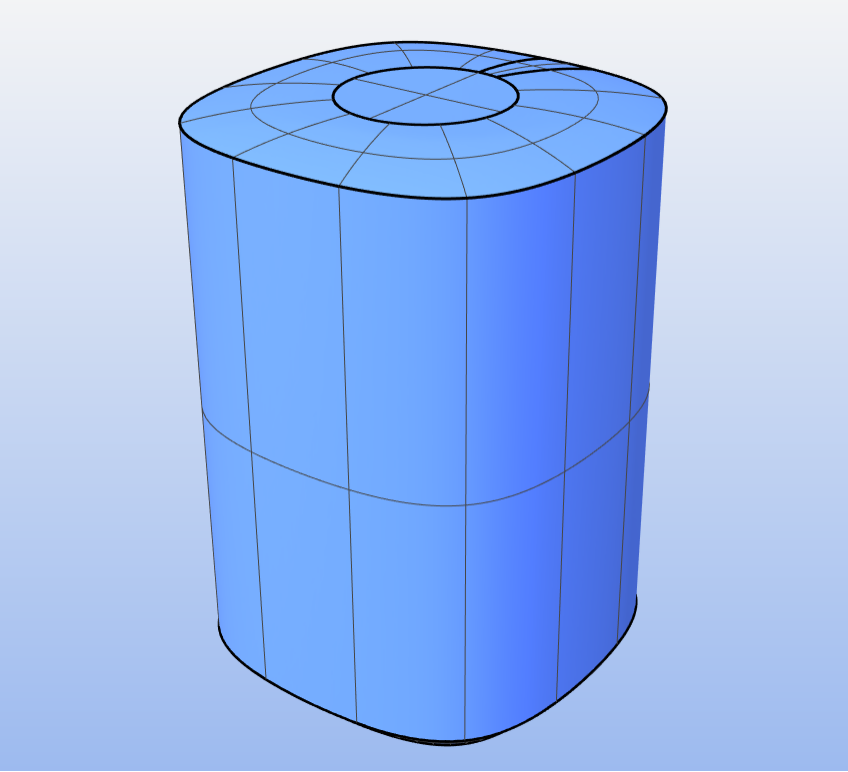

1-1 由于学员大部分都是学过犀牛进阶或高阶课程，所以他们使用犀牛软件完成外壳造型设计，而对接结构只需要完成外观，细节和工程倒角是不需要做的，以便于产品结构的后续开发。犀牛建模质量要高，最简曲面或不能有破面和过多小面等（而不会犀牛的小伙伴可以直接用CREO/Proe来绘制音响外壳，更方便后期结构修改外观等）

图001

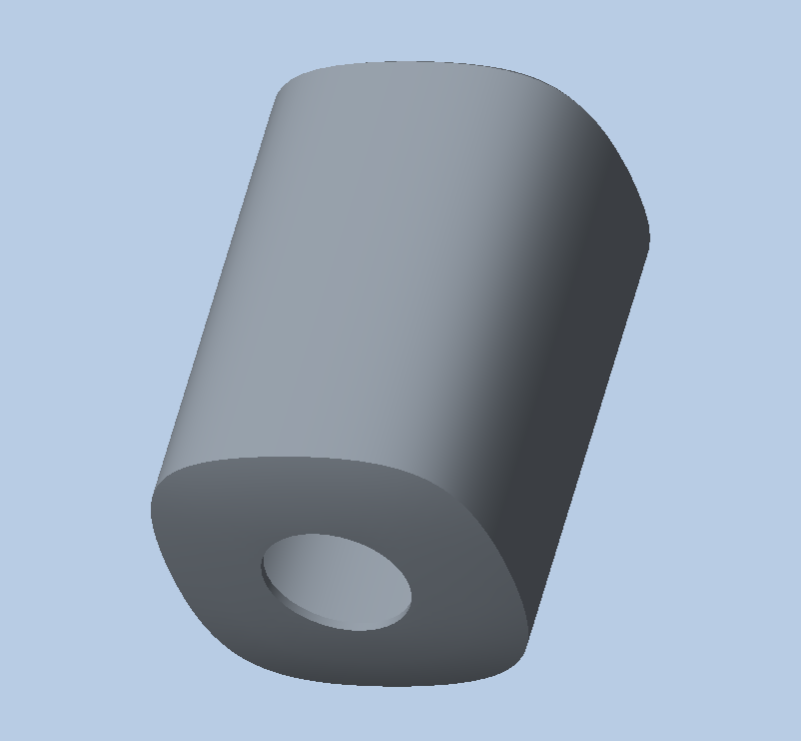

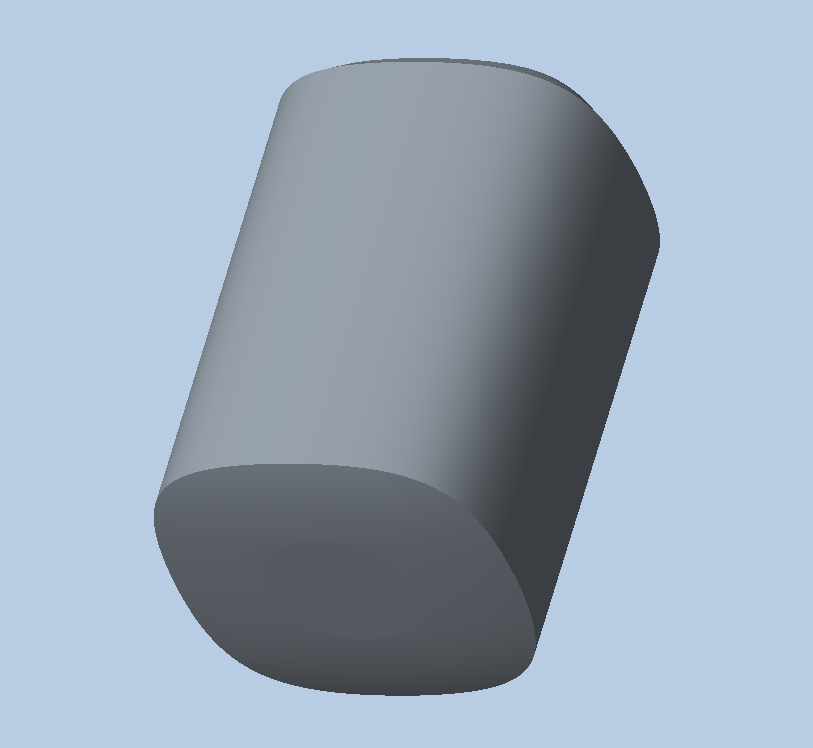

1-2 导入Creo /Proe软件模型为实体特征表示犀牛建模曲面是可以使用的，如果产品在犀牛建的模型不是最简曲面那么PROE就会出现曲面不顺不够光滑。

图002

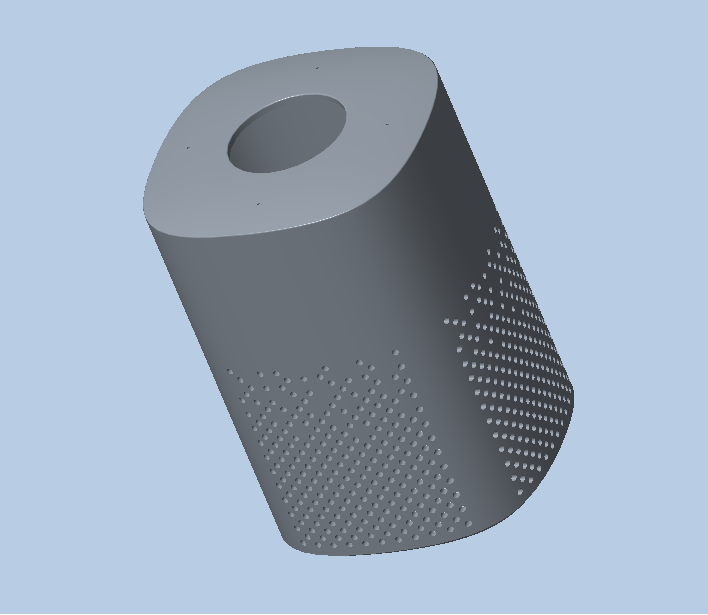

1-3 用导入的音响模型拆分上壳003图。此款音响从效果图来看四周有很多小孔来散音的，所以它的外壳不需要给拔模角，开模的时候需要四面走行位来做四边的散音孔。但是内部为上下出模，所以壳体内部需要给出模角。并根据效果图完善其散音孔。

图003

图004

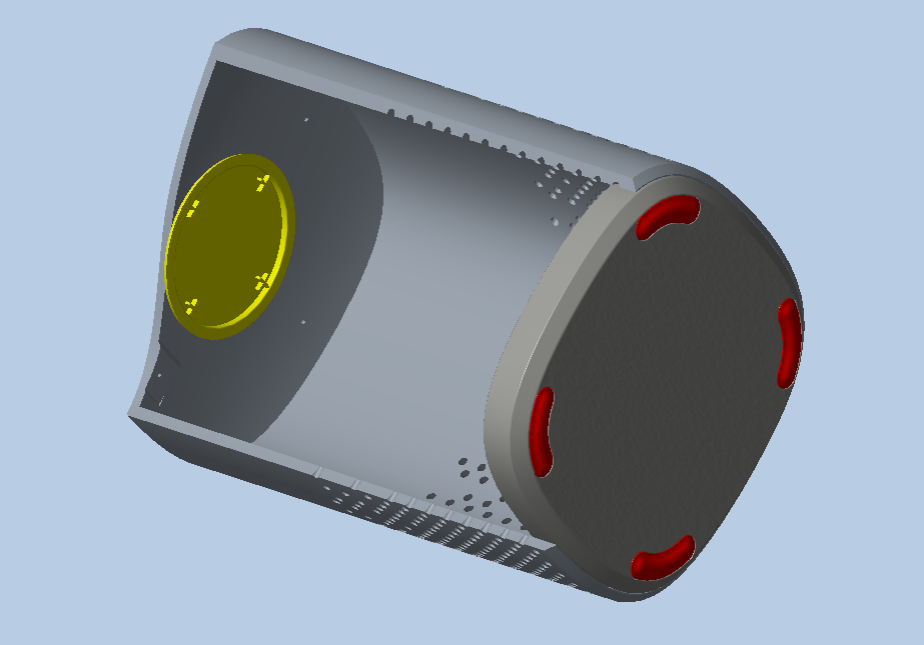

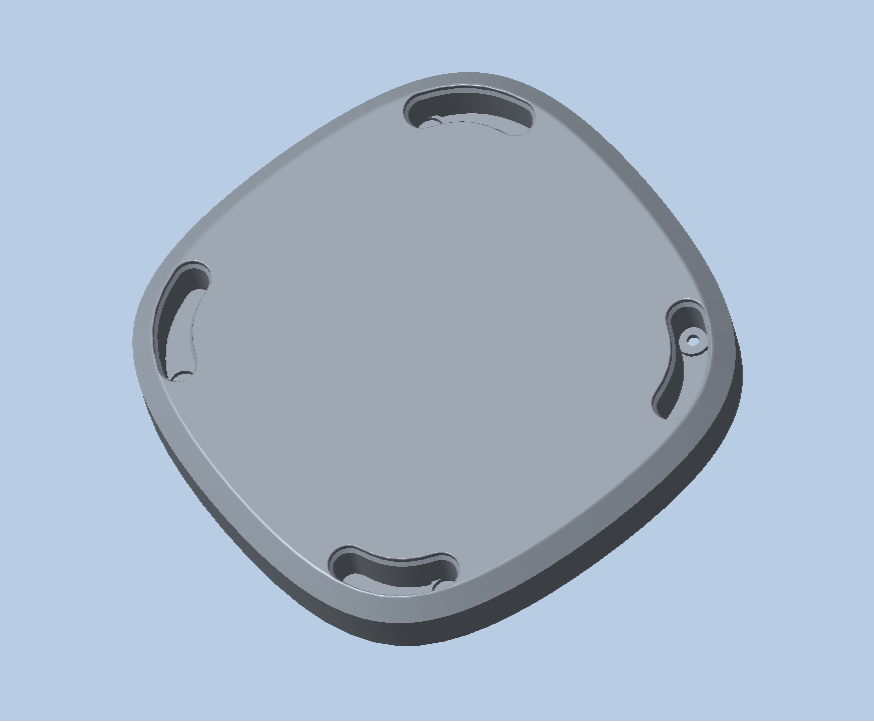

1-4 用导入音响模型拆分底座005图注意出模角。拆分壳体后先把脚垫的装配位置给预留出来。

图005

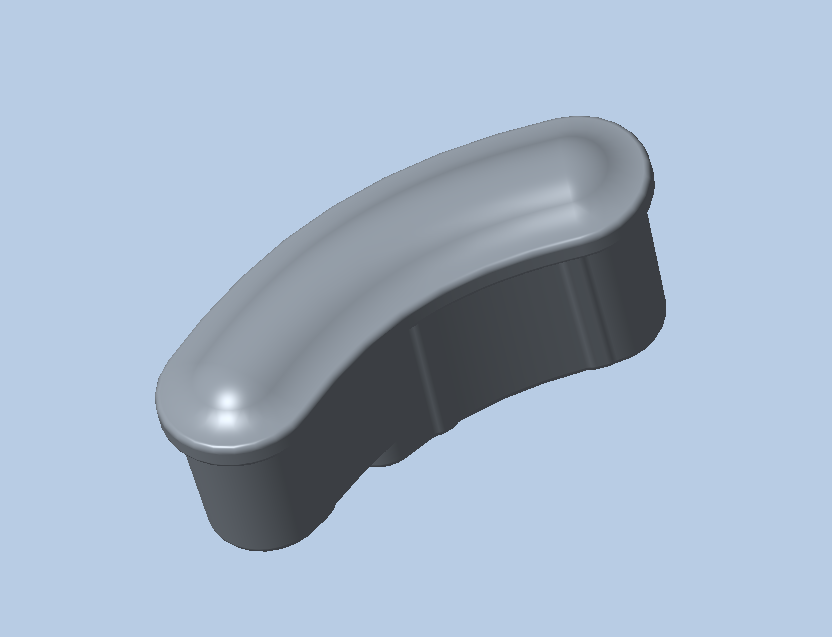

1-5 在效果图上音响底部有4个软脚垫，所以把脚垫也独立分离出来.从结构上来看脚垫是过盈配合。可以通过复制几何参照底座脚垫的孔来制作脚垫模型。

图006

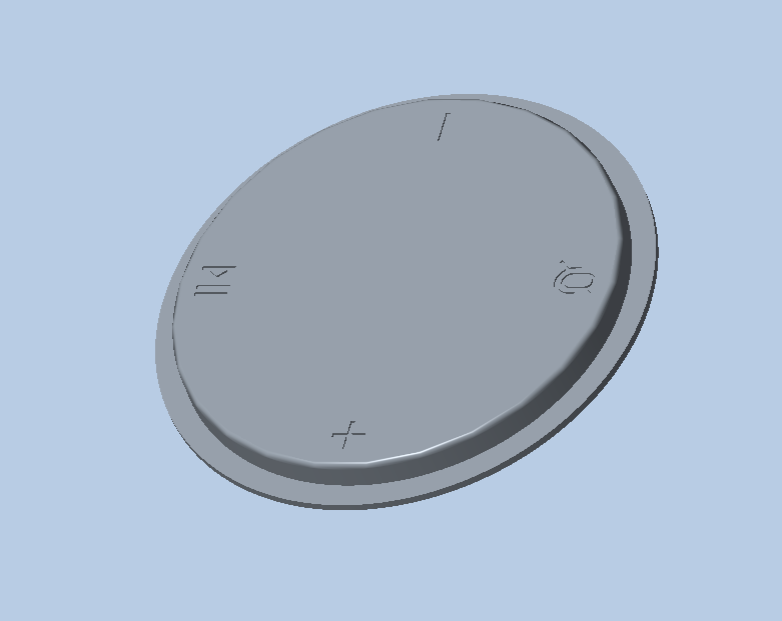

1-6 用导入音响模型拆分出按键，并标示出按键符号。

图007

1-7 将拆分出来的上壳、底座、脚垫、按键在组装模块里面组装起来。

图008

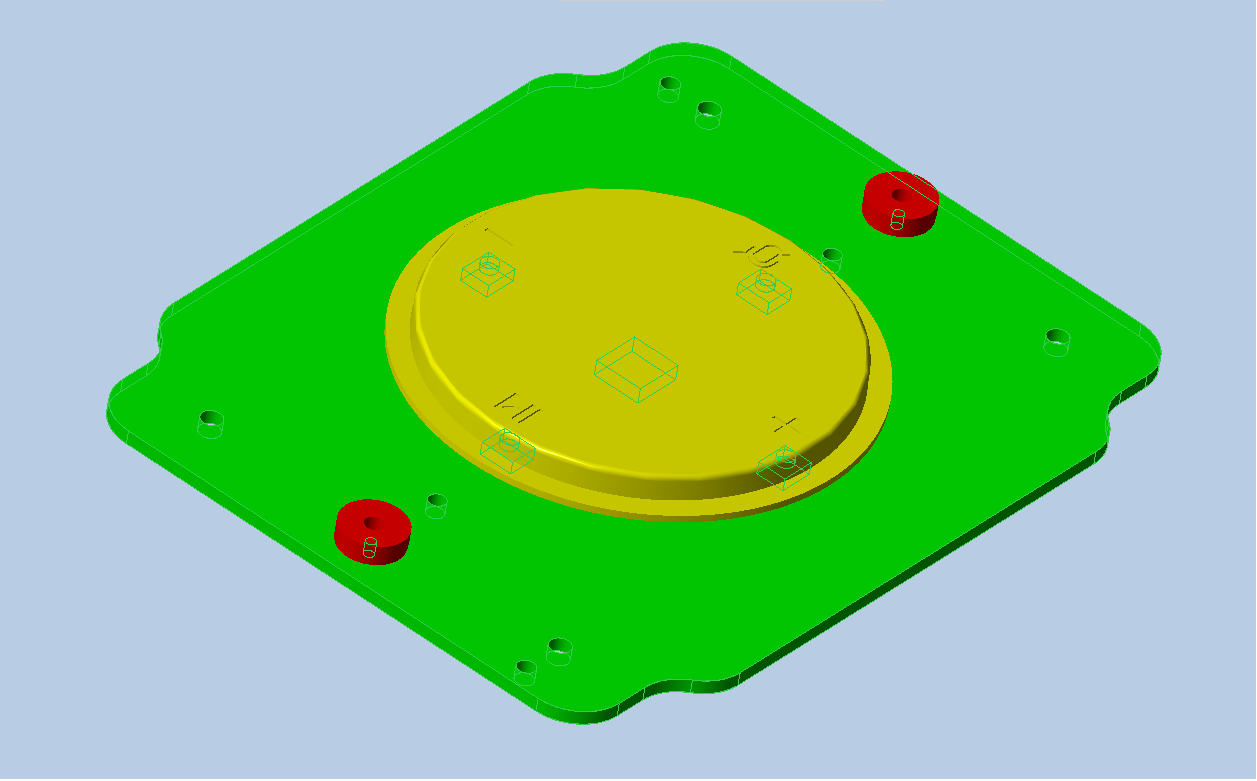

1-8 根据壳体内部空间设计PCB电路控制板。并且在按键图标下面设置标准件贴片按钮，设置好按钮去按键壳体的间距装配到组装图里。

图009

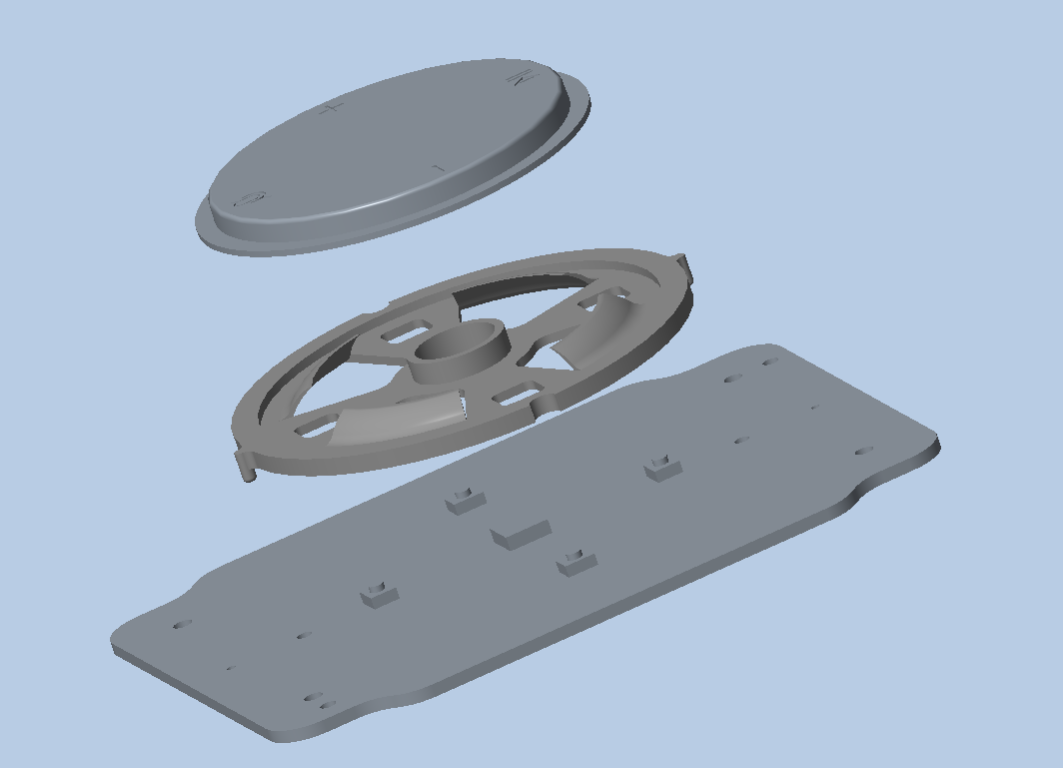

1-9 按键是塑料材质那么他与按钮直接接触会影响按钮手感，所以我们需要在两者之间加软胶支撑垫起过渡作用。

图010

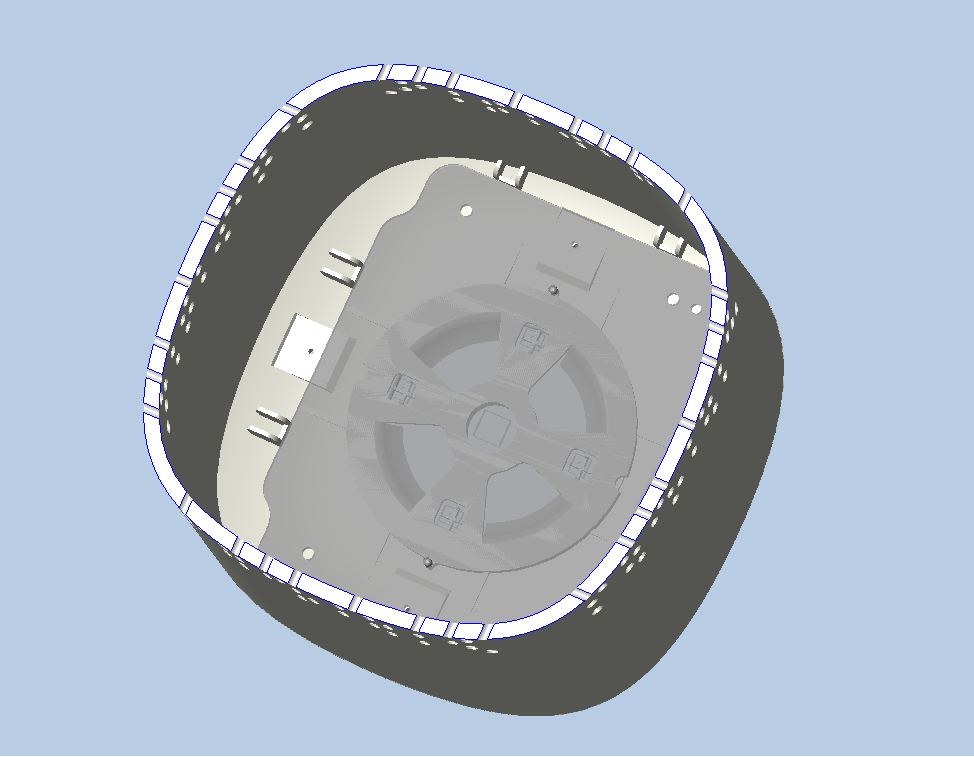

1-10 将PCB板组装进去后需对它进行卡位限位设计增加筋位。

图011

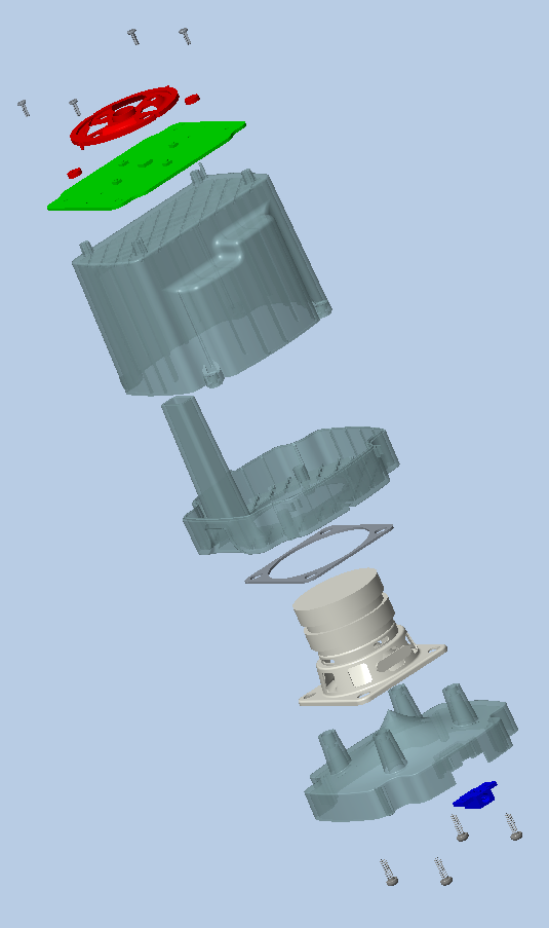

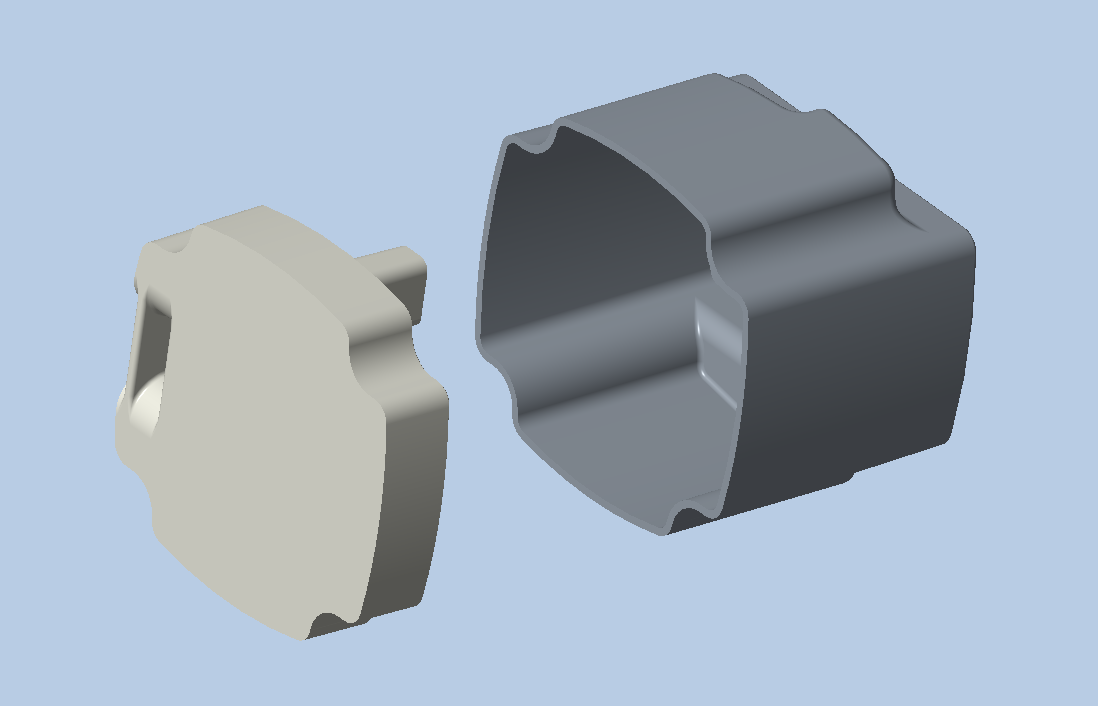

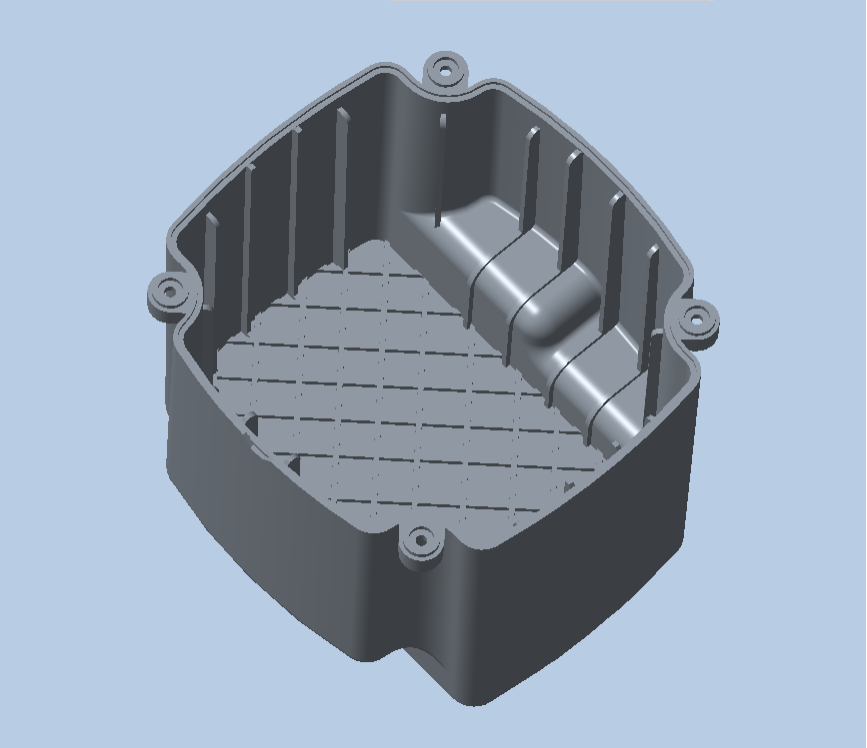

1-11 根据壳体内部空间结合声学知识设计音响腔体空间，腔体需要密封所以腔体上下壳体可以用超声波融合上下壳体。使他的整体性密封性更好为制造出色音质做准备。

图012

1-12 做超声波融合需要承受一定的压力，防止壳体变形所以需要对壳体加强设置加强筋。

且考虑腔体如何与外壳连接装配，设计四个空位与外壳内壁相连。

图013

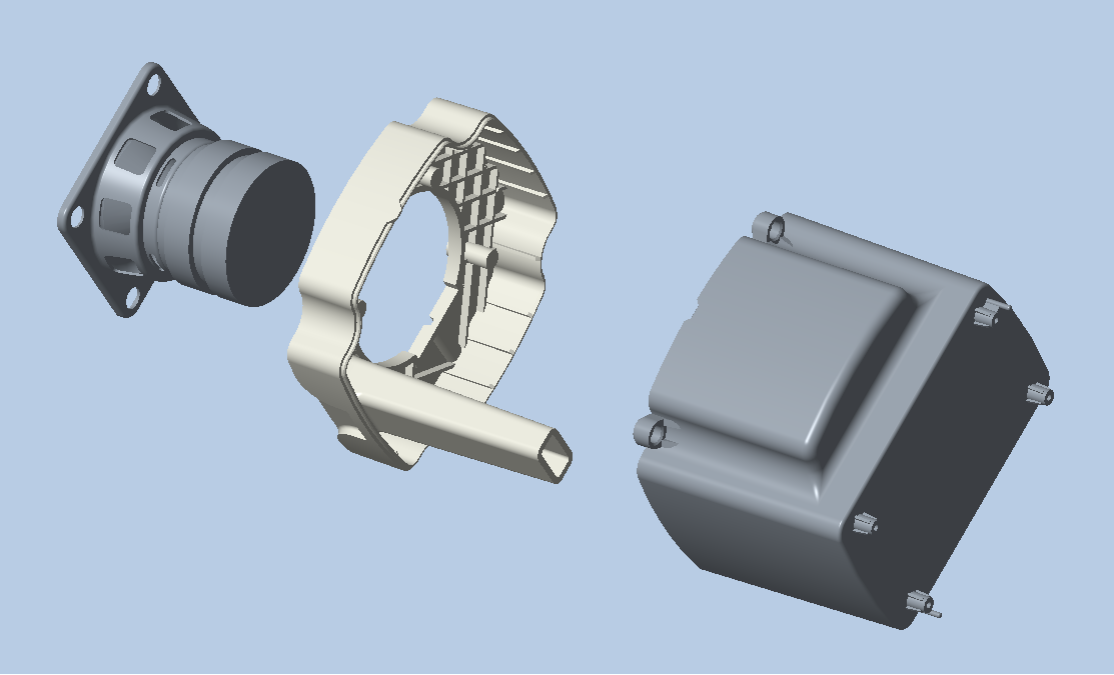

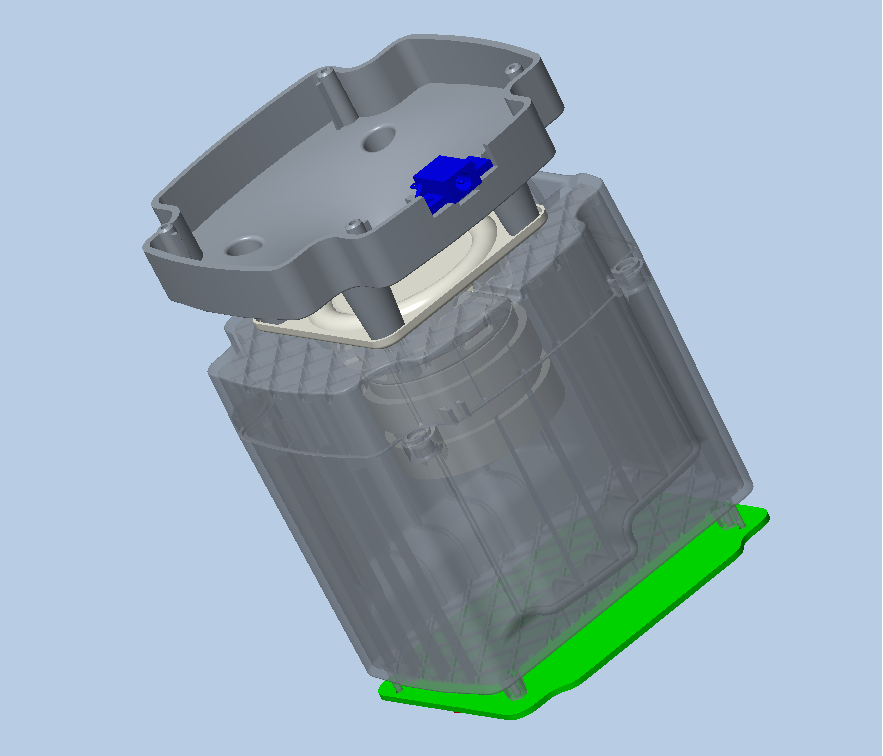

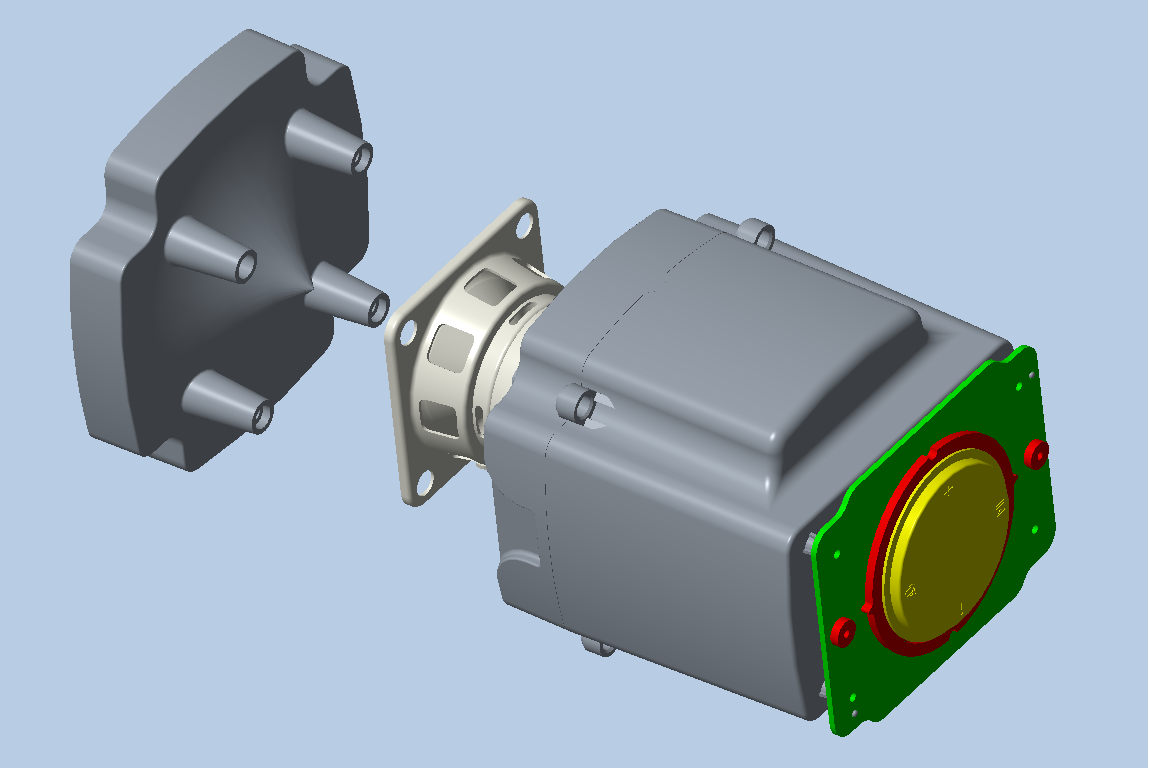

1-13 喇叭选型后将喇叭模型装配到腔体中，可设计打螺丝方式固定在腔体下壳上，并在组装图里设计卡位及筋位。

图014

1-14 对喇叭的出音口做一个锥形弧面的壳体可以把声音均匀分散到四面从外壳的圆孔中散发出去。

图015

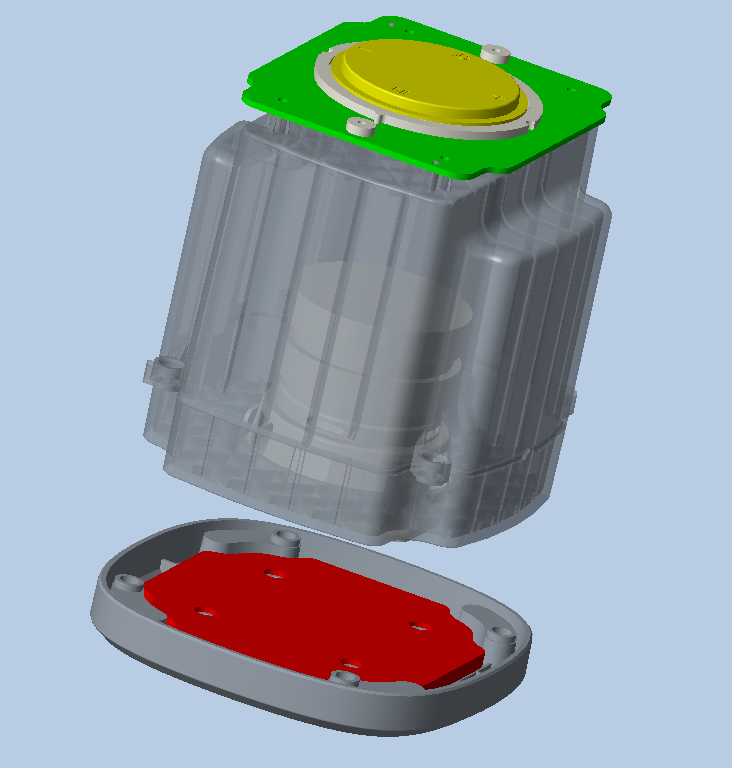

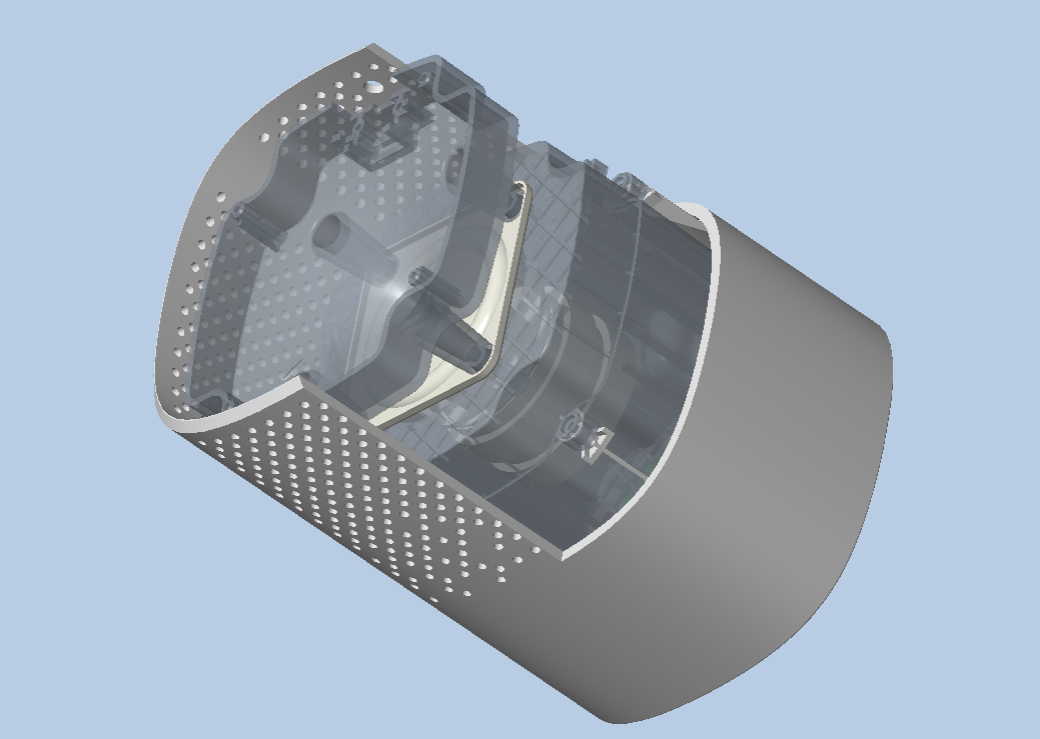

1-15 将音响腔体结构整体固定在外壳内部。通过锁螺丝方式固定，在壳体增加锁位及加强筋位。

图016

1-16 装入电源接口标准件设计固定卡位。

图017

1-17 音响立在桌面上放置，所以在底部增加一块配重贴可以增加它的稳固性。如图中红色配重块可采用冷轧板材料镀锌后固定在底部。

图018

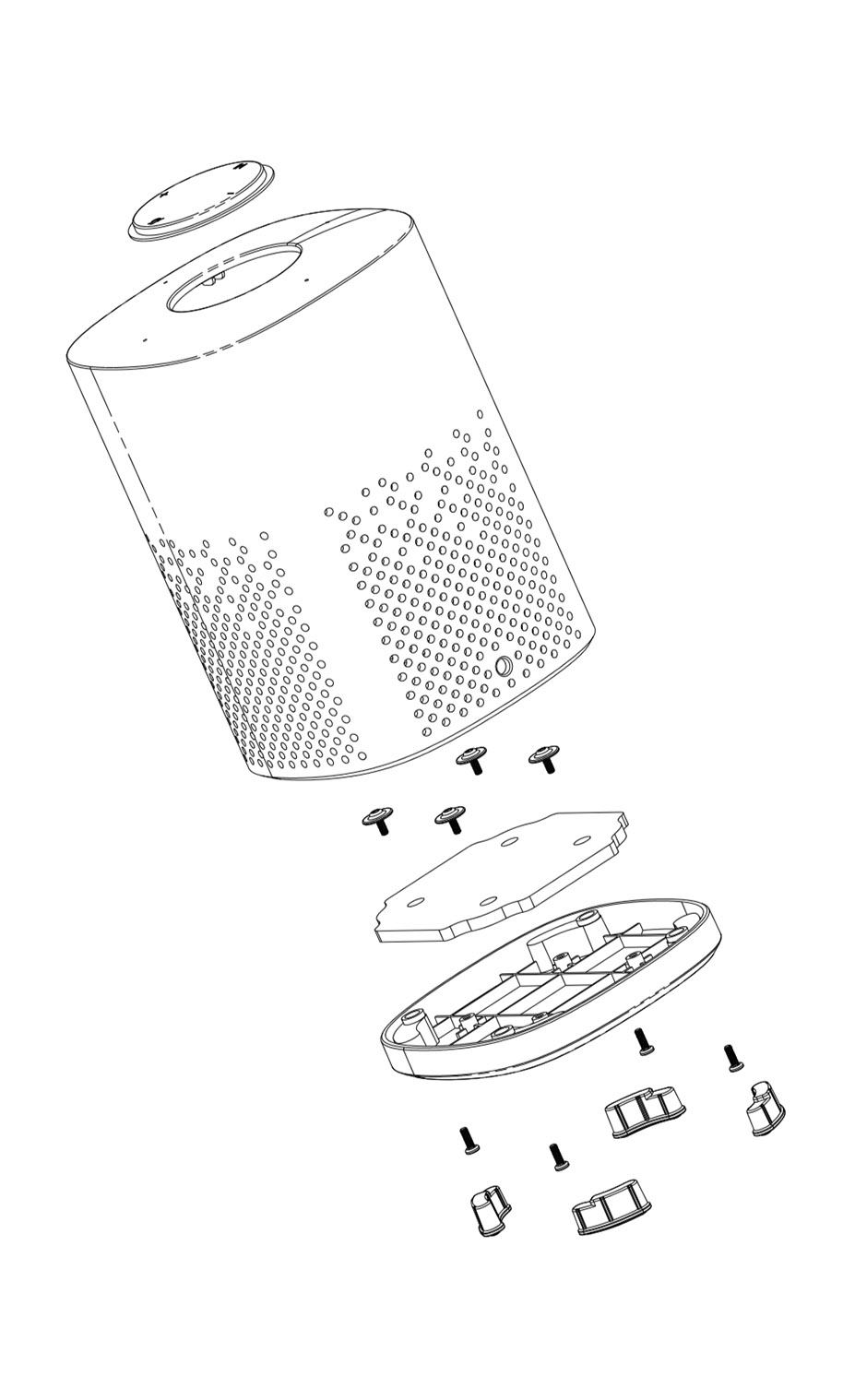

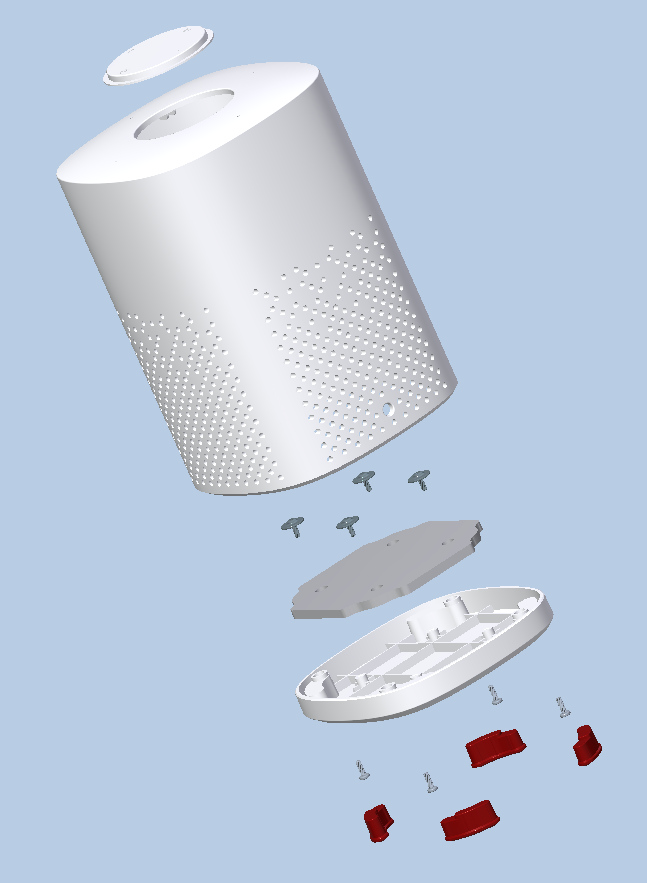

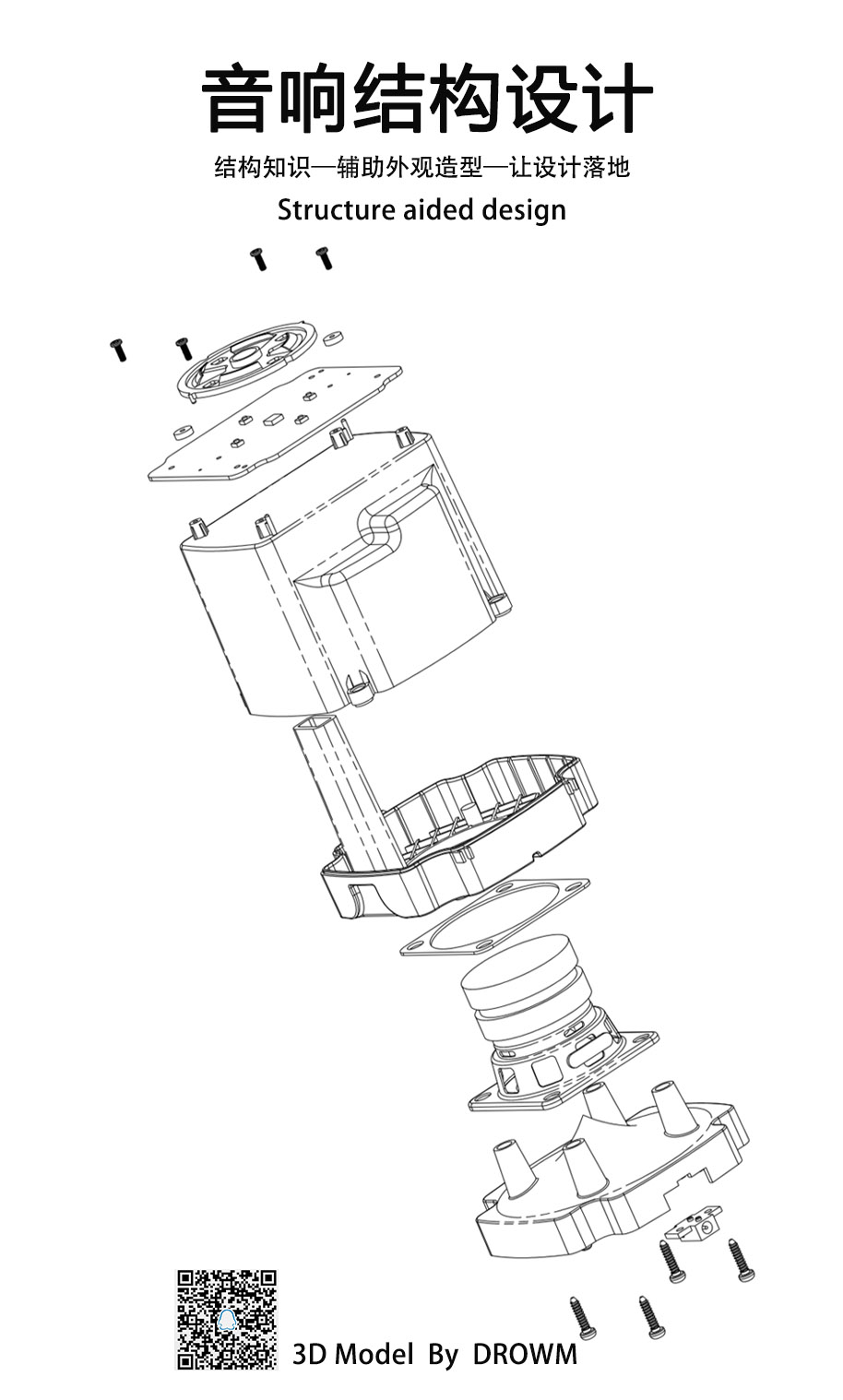

1-17 在CAD出工程装配视图可以详细标明每个零件的材料、表面处理、及加工工艺等。

图019

图020

图021

图022

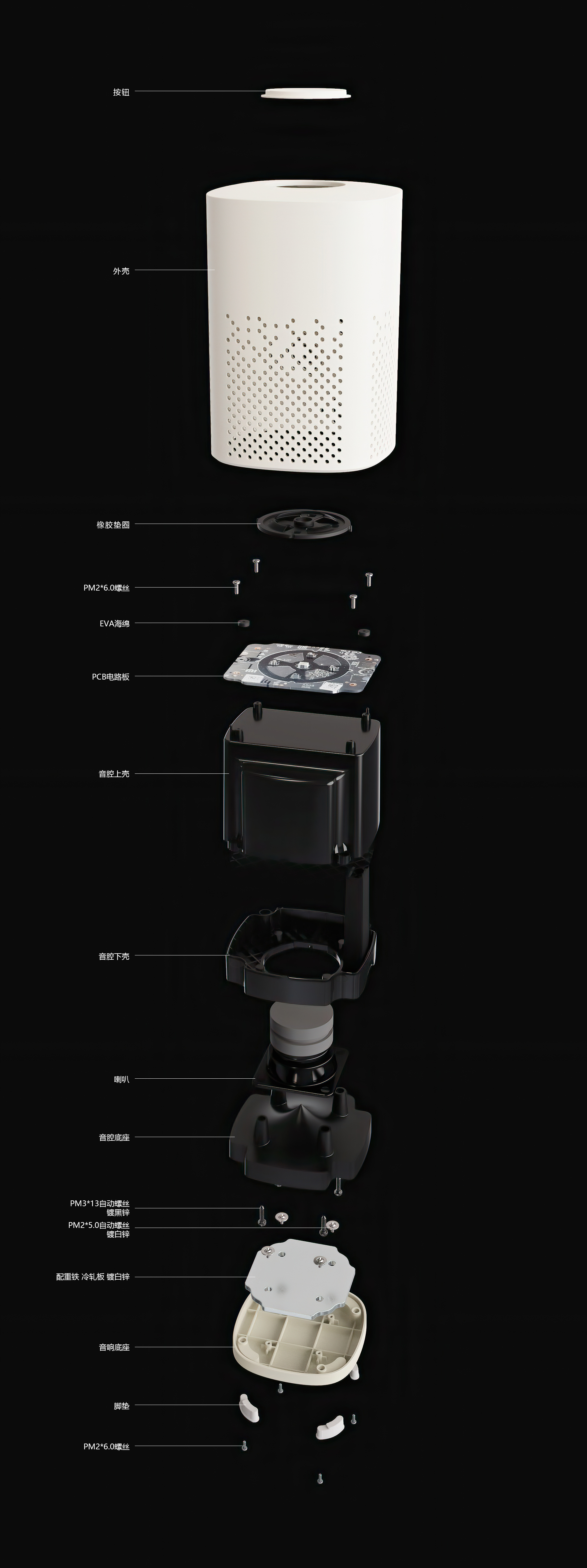

1-18 最终渲染标注图

图023
