项目背景


第二届杭州未来科技城梦想马拉松将在10月20日举行,预计将有10000名选手参加本届赛事。未来科技城、梦想小镇作为杭州市乃至全国的科技创新、数字经济高地,希望在本届赛事打造一套马拉松数据指挥中心,通过物联网、大数据技术,实现马拉松选手数据、赛事数据、安全保障数据、医疗保障数据进行统一汇聚并进行可视化展示、指挥调度,为马拉松赛事运营保障与指挥调度提供数据支撑与决策支撑。

可视化大屏作为整个应急指挥大脑的展示层,要将所有智能物联的数据信息传达给指挥中心。


前期调研


1.什么是“指挥调度“

最古老的指挥调度,也是我们经常会在军事题材的影视剧中看到的-沙盘,通常有几个指挥员站在沙盘面前研究作战方案,演练战术。随着科学技术的发展,指挥调度的场景不再停留在军事作战的沙盘上。工业2.0-电气化时代,它是工厂指挥调度间密密麻麻的状态灯和按钮;工业3.0-自动化时代,它变成了一台台的计算机;工业4.0-物联信息化时代,万物互联,把所有的信息都通过智能设备传达给决策人。



梦想马拉松应急指挥中心要做的,就是利用物联网智能设备传输信息,而可视化就是将这些信息分类,分等级展示,让决策人在最短的时间内做出最正确的决策。


2.信息收集

了解了项目背景与需求,接下来要带着这些需求和问题收集相关的资料,也要与相关人员确认可以获取的数据,以便进行下一步设计。了解大屏的最终展示场所,实地考察,感受现场环境还有人与大屏之间的互动感。



大屏最终展示现场



调研完成之后,提炼出两个核心关键词:精准传递、智能响应

如何做到“精准传递”


每一条数据的变化,都有可能会影响到指挥者的决策。因此,所有会影响到决策的数据变化都必须实时的在大屏上展现出来,智能设备是保障数据来源的根本条件,如何正确的展示这些数据则是会影响到决策的重中之重。

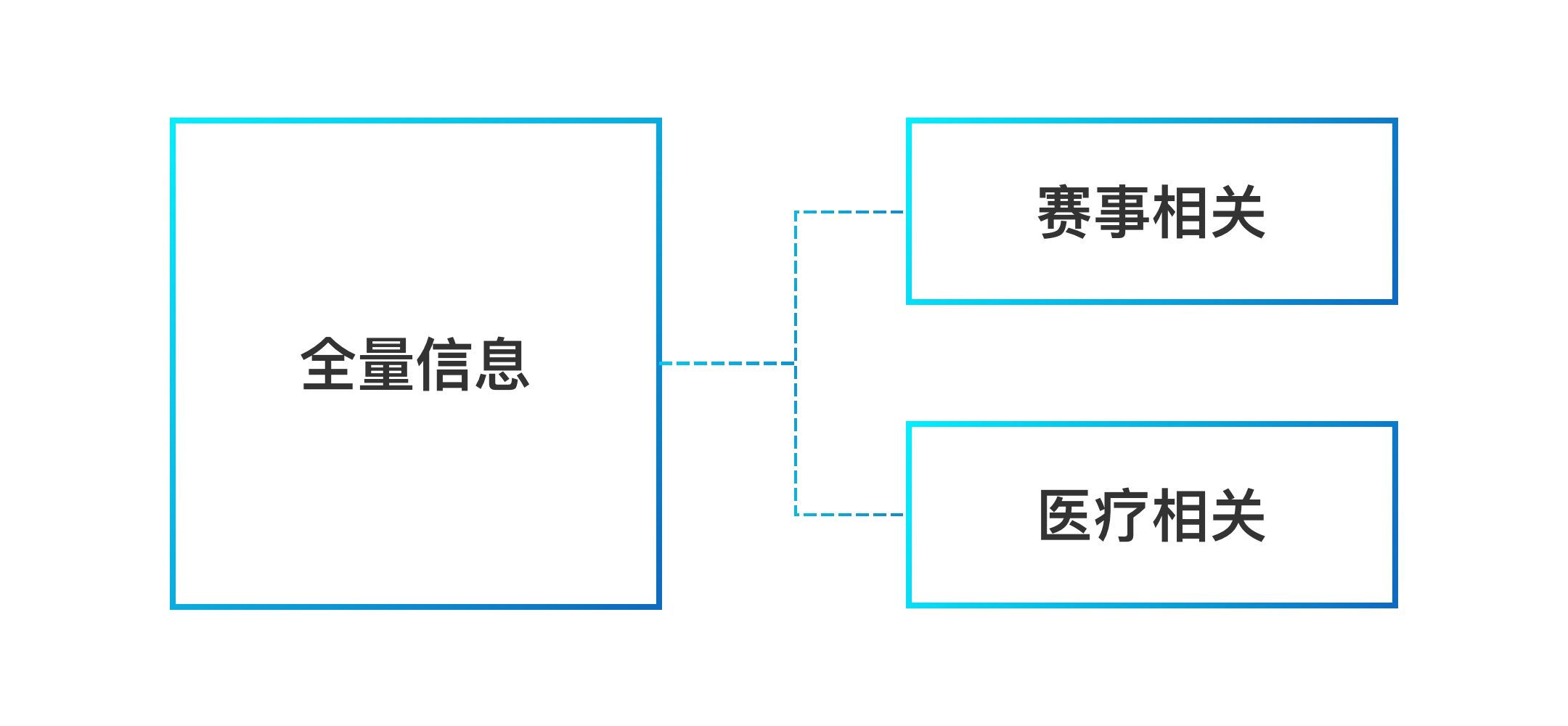

1.信息分类

a.赛事相关

报名人数  到赛人数、参赛人数、选手画像、物资信息、比赛时间、实时男女组排名、赛道信息、当天天气情况、引导车位置等。

b.医疗救援相关

AED、救护车、医疗点、医务人员的数量、联系方式和实时位置。

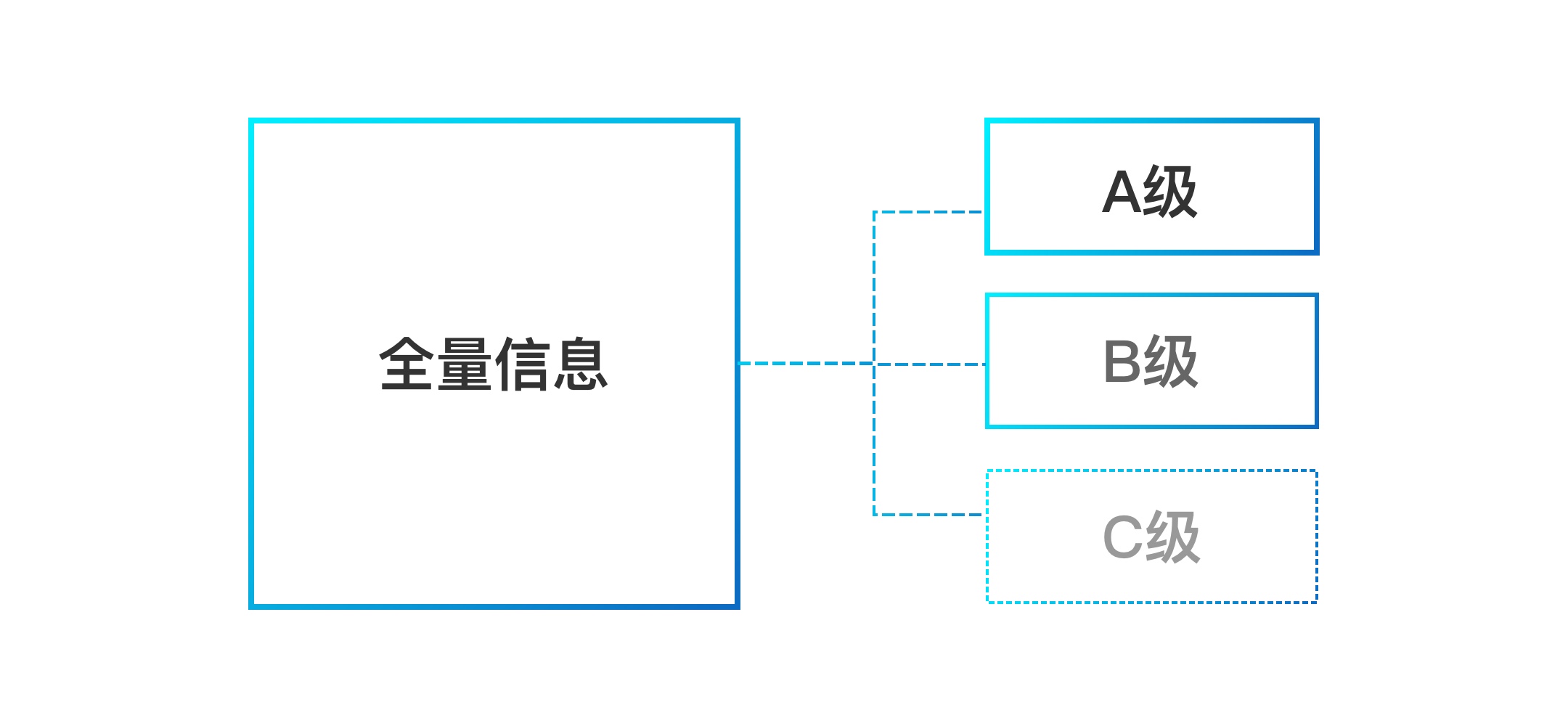

2.信息分级

信息的重要程度往往是相对的,会随着接收对象的变化而变化。那么在这次的项目中,医疗救援相关的信息是要比赛事相关信息重要的。划分完大的等级,就要开始对信息进行筛选,在有限的屏幕上让核心的内容最清晰的表现。

a.删减一些不必要的信息

b.在特殊场景下独显当前关注信息


3.场景区分

通俗一点来说,应急指挥的场景通常分为两种,一是不需要指挥的自然态,即所有事件都在正常运行,此时是监控场景;二是发生紧急事件时需要指挥调度中心立刻做出决策来解决事件,此时是紧急调度场景。


如何做到“智能响应”


在确定了信息的分类、等级和发生场景后,我们就要根据这些场景来设计哪类信息要出现在哪些场景。当有数据异常或者是传来报警信息时,我们的指挥场景已经发生了变化,设计时采用了两种方法结合提高用户的整体感知。


1、场景转换

当发生警报时,从常态转换为告警。页面主色调的变化,让人从视觉上有清晰的感知。与当前关注事件无关的信息随着场景的转换由繁入简,而与事件有关的信息逐渐详细,如地图的放大,标尺刻度的细化,弹窗提示信息,再加上全局缩略图,可以清晰的看到事件发生地点的相对位置。


2、动态聚焦

发生点的动态效果,使人的注意力及时聚焦。


视觉设计


通过前期调研了解了大屏的展示场所之后,确定大屏设计的整体色调,开始进一步设计。


带编号的icon是为了保障指挥调度时的唯一性

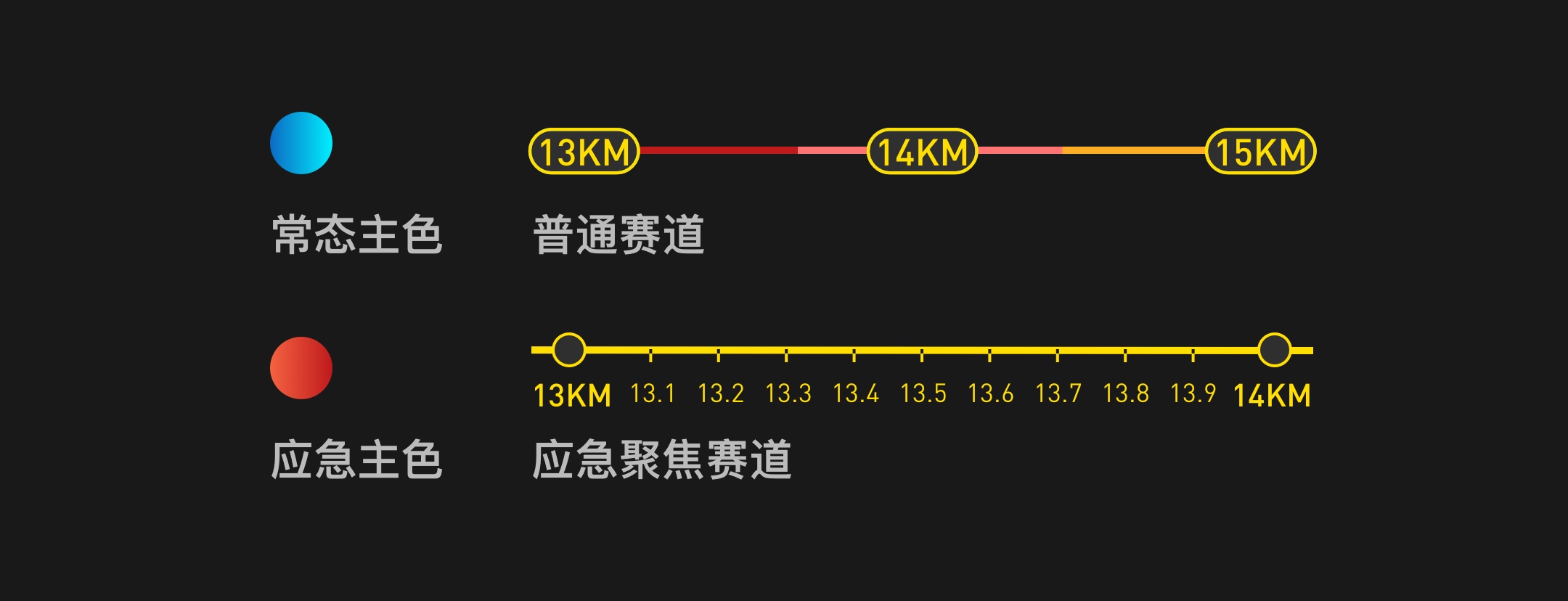

赛道标尺维度细化

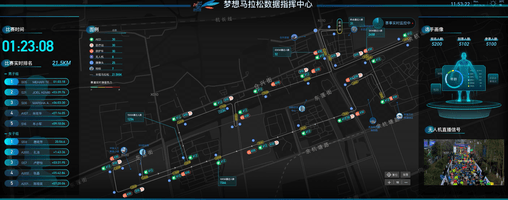

 部分动态设计



赛道热力动态模拟

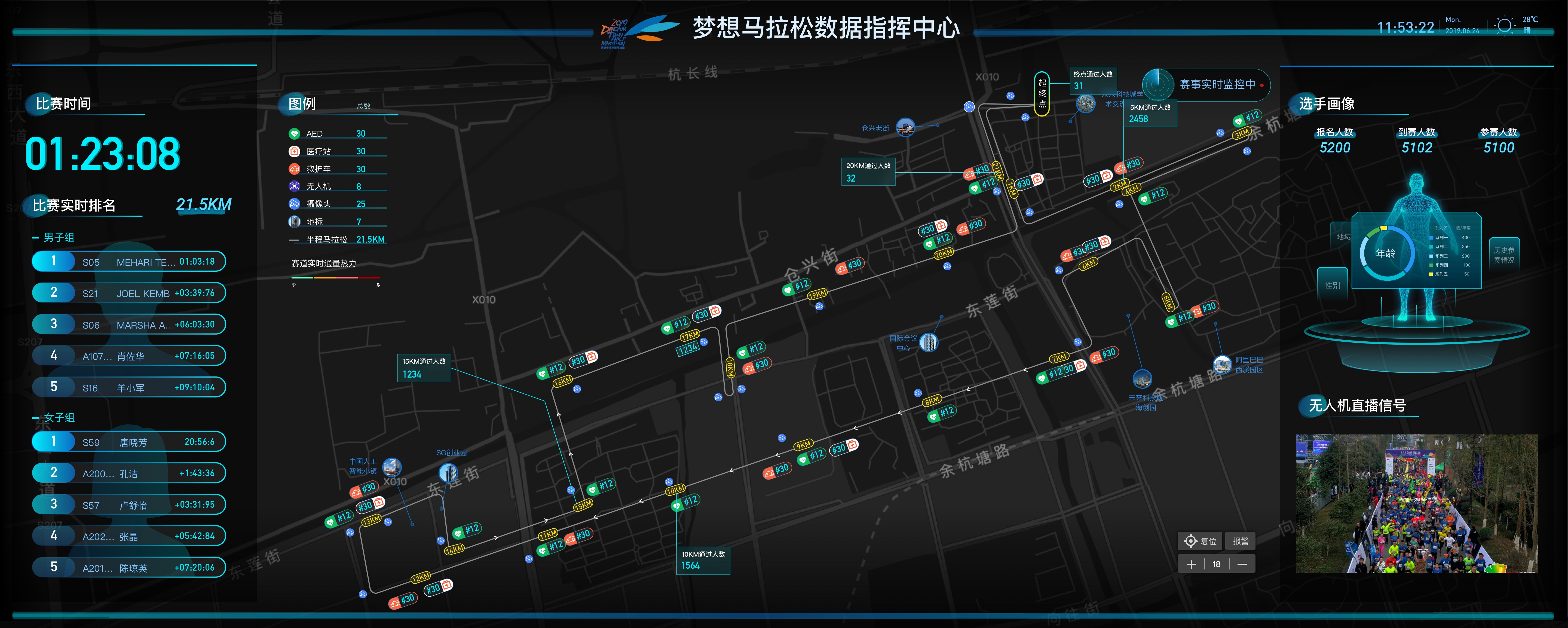

设计图-常态(部分数据为模拟数据)

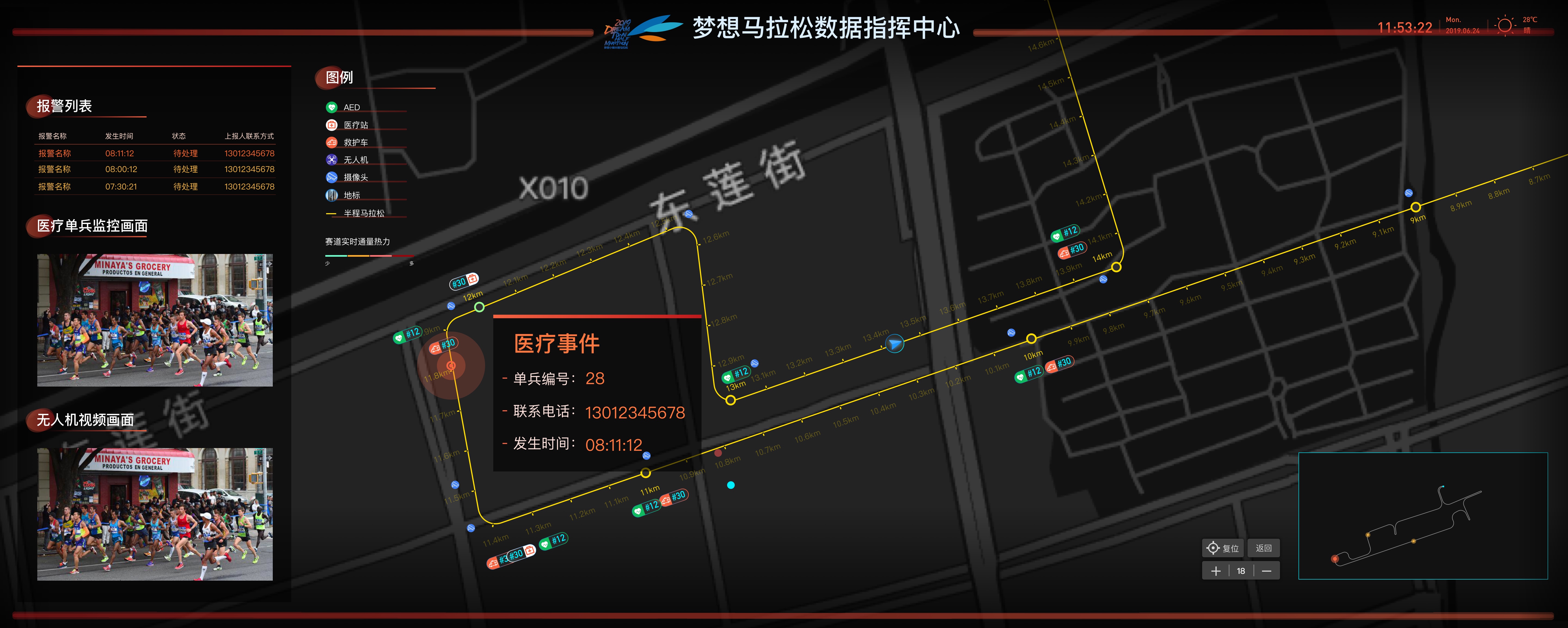

设计图-报警状态(数据为模拟数据)

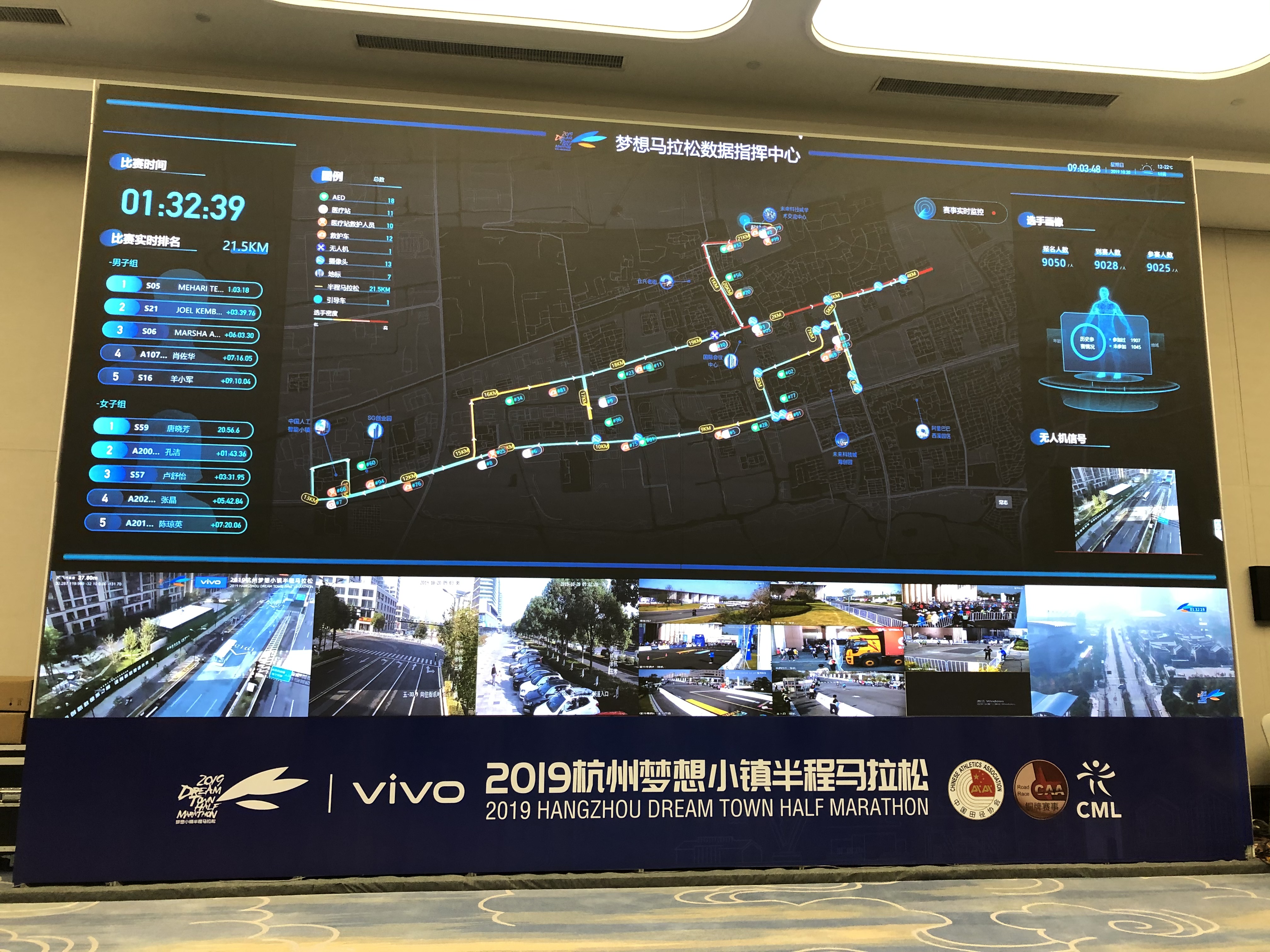

现场效果


总结


以上内容是对梦马项目的一些粗略的复盘总结,从前期的信息收集,到梳理出指挥调度的核心关键词,再到通过两个核心去展开设计,最终让大屏在指挥调度实战中发挥了不可小觑的作用。


最后感谢项目组的所有同学!
